1 kite precíziós gazdálkodás

2 Tartalomjegyzék A KITE zrt. RTK hálózata... 3 A precíziós gazdálkodás... 4 A precíziós gazdálkodás eszközrendszere... 5 A precíziós gazdálkodás technológiai alapelvei... 6 A precíziós gazdálkodást segítő alkalmazások... 7 Prémium erőgépek a jövő feladataira tervezve GreenStar rendszer...10 GreenStar alkalmazások Precíziós technológia a talajművelésben Precíziós technológia a tápanyag utánpótlásban Precíziós technológia a vetésben Precíziós technológia a növényvédelemben Precíziós technológia a növényápolásban...29 Precíziós technológia a szántóföldi öntözésben Prémium betakarítógépek a jövő feladataira tervezve Precíziós technológia a felszíni vízkezelésben és a talajvédelemben Gazdaságirányítási rendszerek és szolgáltatások Előszó Napjainkban az egyes mezőgazdasági gép gyártók és forgalmazók egyre szélesebb körben ajánlanak a mezőgazdasági termelésben felhasználható elektronikai és informatikai megoldásokat. A felhasználók rengeteg információval szembesül het nek ezek előnyéről és jövőbemutató szerepéről. Arról sokkal kevesebbet lehet hallani, hogyan épít hetőek be ezek a megoldások a különböző agrotechnológiákhoz, milyen szinten és mennyire kompatibilisek más rendszerekkel, milyen további fejlesztési lehetőséget adnak a felhasználóknak és mi az az informatikai háttér, amellyel rendszerezni lehet a felhalmozódó adatokat, és maximalizálni a következő technológiai lépésekhez kapcsolódó döntések pontosságát. Két egyforma gazdaság és az abban követett üzemeltetési és üzemszervezési módszer talán nem is létezik. Két egyforma precíziós gazdálkodási rendszert emiatt nem is lehetséges kialakítani. Mindenütt az adottságokhoz, az alkalmazott technológiával összhangban lehetséges a különböző elemeket akár lépésről-lépésre bevezetni, használatukat elsajátítani és az általuk kínált hasznot teljesen kiaknázni. Azt is ki lehet jelenteni, hogy a fejlesztésekhez stabil alapot kell biztosítani, olyan erőgépre-vezértraktorra van szükség, amellyel kapcsolt műveleteket elvégző munkagép rendszerek üzemeltethetőek és a gazdaságban felmerülő szántóföldi munkák 2/3-3/4 részében részt tud venni. Ennek a traktornak teljesítménytől függetlenül olyan navigációs rendszerrel kell rendelkeznie, amelynek segítségével képes a korábban elvégzett műveletek nyomvonalára automatikusan, időkorlát nélkül visszatérni. Ennek az erőgépnek alkalmasnak kell lennie a munkaeszközök elektronikus, hidraulikus és vonóerő igényének megfelelő tartalékkal történő kiszolgálására, a gépüzemeltetés során megképződő adatok folyamatos figyelésére és további használatra történő tárolására. A tárolt információk további rendszerezésére és feldolgozására, általában webes felületek és programok nyújtanak különböző szintű és minőségű lehetőségeket. A John Deere mint a világ legnagyobb mező gazdasági gépgyártója már régen felismerte azt, hogy mennyire fontos nemcsak a gépek, hanem a gépi kapacitások maximális kihasználását és a döntéshozatalt támogató precíziós gazdálkodási megoldások fejlesztése is. Napjainkban a John Deere a K+F forrásainak több mint felét ezekre a rendszerekre fordítja. A KITE zrt. elkötelezettje annak, hogy partnerei számára a legmagasabb színvonalú lehetőségeket a hazai adottságokra adaptálva biztosítsa. Mi sem bizonyítja ezt jobban, mint az immáron 3 éve üzemeltetett országos lefedettségű RTK hálózat, komplex technológiai ajánlataink, vagy a precíziós megoldások használatát támogató tanácsadói hálózatunk. Kiadványainkban ezeket a lehetőségeket szeretnénk megismertetni Önökkel. Eredményes böngészést kívánunk Mindenkinek, és amennyiben további kérdéseik merülnek fel, kérjük, keressék kollégáinkat. 2

3 A KITE zrt. RTK hálózata A KITE zrt. Európában egyedülálló RTK hálózattal rendelkezik, ami a mező gazda sági művelésbe bevont területek közel 100%- át lefedi és a partnereknek RTK korrekciós jelet biztosít ben egy országos RTK hálózat kiépítését kezdte meg a KITE zrt. melynek segítségével a felhasználóknak nem kell beruházni saját bázis állomásra. A hálózat 101 db bázis állomásból és 302 db ismétlő állomásból épül fel. A +/-2 cm pontos ságú korrek ciós jel vételével idő ben bármikor megismételhetők a kívánt nyom vonalak a szükséges munka műve letekhez. A KITE RTK hálózat használatának előnyei, hogy a partner részéről nem igényel magas beruházási költséget, éves díjszabása kedvező. A hálózat karbantartásáról, folya ma tos fejlesz té séről, új eszközök beüzemeléséről, a partnerek támoga tá sáról és a precíziós technológiák bevezetésének elősegítéséről a KITE zrt. RTK csoportja gondoskodik. Kiépített biztosan üzemelő RTK hálózat nélkül a precíziós gazdál ko dás nem kivitelezhető. Saját tulajdonú RTK hálózat 101 db bázis állomás 302 db ismétlő állomás A művelt területek közel 100%-án +/-2 cm pontosságú korrekciós jel Időben korlátlanul megismételhető jel Saját RTK specialista csoport 3

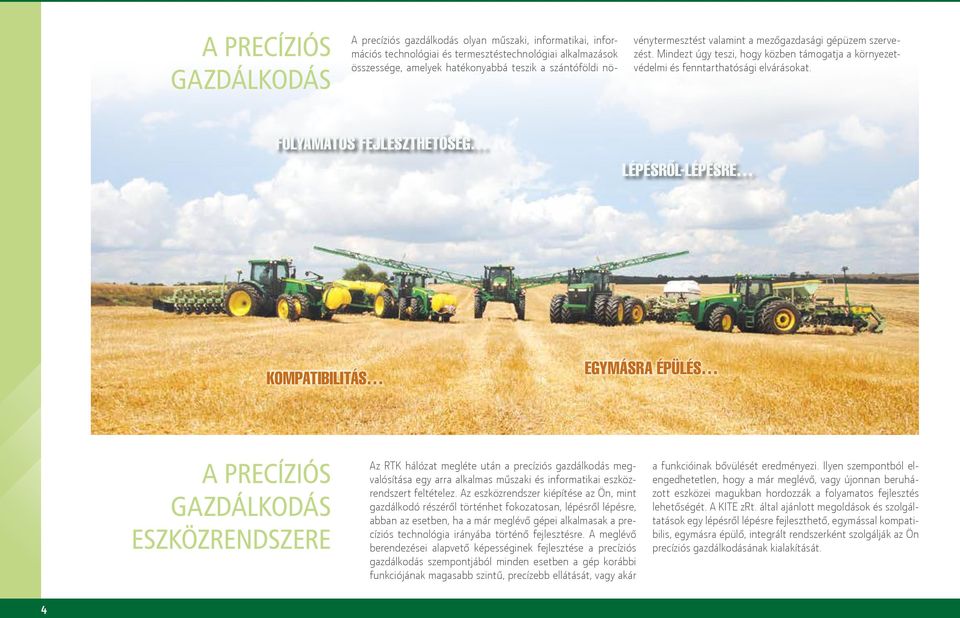

4 A precíziós gazdálkodás A precíziós gazdálkodás olyan műszaki, informatikai, információs technológiai és termesztéstechnológiai alkalmazások összessége, amelyek hatékonyabbá teszik a szántóföldi növénytermesztést valamint a mezőgazdasági gépüzem szervezést. Mindezt úgy teszi, hogy közben támogatja a környezetvédelmi és fenntarthatósági elvárásokat. Folyamatos fejleszthetőség Lépésről-lépésre Kompatibilitás Egymásra épülés A precíziós gazdálkodás eszközrendszere Az RTK hálózat megléte után a precíziós gazdálkodás megvalósítása egy arra alkalmas műszaki és informatikai eszközrendszert feltételez. Az eszközrendszer kiépítése az Ön, mint gazdálkodó részéről történhet fokozatosan, lépésről lépésre, abban az esetben, ha a már meglévő gépei alkalmasak a precíziós technológia irányába történő fejlesztésre. A meglévő berendezései alapvető képességinek fejlesztése a precíziós gazdálkodás szempontjából minden esetben a gép korábbi funkciójának magasabb szintű, precízebb ellátását, vagy akár a funkcióinak bővülését eredményezi. Ilyen szempontból elengedhetetlen, hogy a már meglévő, vagy újonnan beruházott eszközei magukban hordozzák a folyamatos fejlesztés lehetőségét. A KITE zrt. által ajánlott megoldások és szolgáltatások egy lépésről lépésre fejleszthető, egymással kompatibilis, egymásra épülő, integrált rendszerként szolgálják az Ön precíziós gazdálkodásának kialakítását. 4

5 A precíziós gazdálkodás eszközrendszere lépésről lépésre 1. PRÉMIUM ERŐGÉP 6R, 7R, 8R/8RT, 9R/9RT traktorok 8-9. oldal AGRÁR GAZDÁLKODÁSI RENDSZER John Deere GreenStar 10. oldal John Deere Link távfelügyelet 37. oldal JD office asztali szoftver 39. oldal PRÉMIUM MUNKAGÉP oldal JDOffice 4. PRÉMIUM BETAKARÍTÓGÉP John Deere W, T és S sorozatú kombájnok oldal 5

6 A precíziós gazdálkodás technológiai alapelvei, megjelenése az egyes szántóföldi műveletekben Precíziós technológia a betakarításban Szármaradványok betakarítással egy menetben jó minőségben aprítva és teljes munkaszélességben szétterítve Taposási kár csökkentése, nedves betakarítási körülmények kerülése megfelelő gépkapacitás Megfelelő üzemszervezés, menet közbeni ürítés, logisztika optimalizálása, átrakókocsik alkalmazása Betakarítási dokumentáció alkalmazása Automata kormányzás, minimális kihagyások Automatikus terhelésszabályzó rendszer és beállítások Precíziós technológia a növényvédelemben és növényápolásban Gyomfelvételezés alapján, akár gyomtérkép alapján teljes felületen differenciáltan Automata kormányzás, ráfedés és kihagyásmentes, automatikus szakaszolás Tábladokumentáció Hatékonyság növelése automatizálással Pozícionált fejtrágya kijuttatás Pozícionált sorgyomirtás Mechanikai sorköz gyomirtás automata kormányzással Precíziós technológia a talajművelésben Talajállapotnak és talajnedvességnek megfelelően választott alapművelés, ami lehet: hagyományos forgatásos, lazításon alapuló, sorra illesztett lazítás vagy sávos művelés Művelés mélysége a tömörödött réteg és növény igénye alapján, Alapműveléssel egybekötött tápanyag kijuttatás Talajállapotnak és talajnedvességnek megfelelően választva, őszi vagykora tavaszi kíméletes alapművelés elmunkálás/magágykészítés = nedvességmegőrzés Homogén növényállomány kialakítása Magágykészítés kapcsolt műveletként sorra illesztve Művelés ideje optimális időben történik, talajállapot kímélés: megfelelő kapacitás Automata kormányzás, ráfedés és kihagyásmentes művelés Tábladokumentáció Precíziós technológia a vetésben Homogén növényállomány kialakítása Hatékonyság növelése automatizálással Sor- sorköz megkülönböztetése magágy-készítéskor Ráfedés és kihagyásmentes vetés Táblán belüli differenciált vetés Heterogén vetőmagok jó vethetősége Mikrostarterek (pop-up) alkalmazása vetéskor, kijuttatás közvetlen a vetőárokban (szilárd/folyékony) Talaj-fertőtelnítőszer kijuttatás Sorgyomirtás Tábladokumentáció Precíziós technológia a tápanyag utánpótlásban Alap trágyázás lokális adatgyűjtés alapján a differenciáltan teljes felületen Sor-sorköz megkülönböztetése esetén pozícionáltan a gyökérzónába kihelyezve akár már az alapművelésnél differenciáltan is Állományban osztott Nitrogén fejtrágyázás, pozícionáltan, megfelelő kapacitás Automata kormányzás, ráfedés és kihagyásmentes, automatikus szakaszolás Tábladokumentáció Precíziós technológia felszíni vízkezelésben és a talajvédelemben Ideális lefolyást biztosító, átjárható vízelvezető árok kialakítása előzetesen felvett 3D-s térkép alapján Domborzati térkép alapján történő talajszintezés Rétegvonal rendszer kialakítása, rétegvonal művelés gazdálkodás rétegvonalak mentén 6

7 A KITE zrt. által javasolt precíziós gazdálkodást segítő alkalmazások az egyes szántóföldi műveletekben Betakarítás AutoTrac AutoTrac Row Sense Harvest Doc Harvest Lab JD Link Növényvédelem, növényápolás AutoTrac Section Control Spray Star Rate Controller AIG Field Doc JD Link Talajművelés AutoTrac implement detection itecpro AIG Field Doc JD Link Vetés AutoTrac itecpro AIG Section Control Field Doc Seed Star Rate Controller JD Link Tápanyag kijuttatás AutoTrac spread star Rate Controller Field Doc JD Link Felszíni vízkezelés és talajvédelem Surface Water Pro Plus AutoTrac igrade 7

8 Prémium erőgépek a jövő feladataira tervezve A technológiában alkalmazott erőgép alapvetően definiálja a jövő géprendszerének használhatóságát, üzemeltethetőségét és a munkaszervezését. Az erőgép felszereltségét úgy kell megválasztani hogy alkalmas legyen a technológiákban jelenleg alkalmazott munkagépek teljes körű üzemeltetésére. Ugyanakkor a jól megválasztott erőgép alapképességei oly módon fejleszthetők, hogy képes megfelelni a jövő technológiai elvárásainak is. Új CommandARM kartámasz konzol 40 -os ülés elfordítással Könnyen kezelhető hidraulika, joystick opció Negyedik generációs CommandCenter ILS vagy TLS továbbfejlesztett rugózott mellső hídak Opciós Inegrált mellső hárompont függesztőszerkezet Tágas és panoráma kilátást biztosító CommandView III vezetőfülke Command Center kezelőszervekkel JD link távfelügyeleti rendszer A technológiához legmegfelelőbb sebességváltó Active Command Steering Aktív kormányzás AutoTrac előkészítés, itec táblavégi forduló és ISOBus kompatibilitás Nagykapacitású hidraulika rendszer Akár 2,15 m átmérőjű gumiabroncsok mm profillal akár iker szerelésben Intelligens motorteljesítmény szabályozás A vezértraktor a mezőgazdasági műveletek talajművelés, vetés, növényvédelem, növényápolás döntő többségét (2/3 3/4-ét) képes elvégezni, és kiszolgálja a különböző műveletek végrehajtásához szükséges munkagépek vontatási és felszerelt kiegészítők összes teljesítmény igényét. Erőgép Talajművelés Vetés Növényápolás Logisztika 8

9 Prémium erőgépek a jövő feladataira tervezve 6R Sorozat 6105R 6115R 6125R 6130R 6140R 6150R 6175R 6195R 6215R 77kW/105LE 85kW/115LE 92kW/125LE 96kW/130LE 103kW/140LE 110kW/150LE 129KW/175LE 144kW/195LE 158kW/215LE Motor: 6105R 6130R PowerTech PVX henger/4.5 liter IT4 Motor: 6140R 6215R Power Tech PSX henger/6.8 liter IT4 Tömeg: 6105R 6130R alap: 5500 kg, max: kg Tömeg: 6140R 6150R alap: 6200 kg, max: kg Tömeg: 6175R 6215R alap: 7400 kg, max: kg Sebességváltó 20/20 vagy 24/24 PowerQuad Plus 20/20 vagy 24/24 AutoQuad Plus 20/20 vagy 24/24 AutoQuad Plus ECO 24/ 24 Direct Drive (6140R-6215R) AutoPowr (IVT) Hidraulika: 3 pont függesztő emelőkapacitása: Hátsó: kg Mellső: 4000 kg SCV csatlakozások max. száma: 6105R 6150R: 4db hátsó + 3db mellső 6175R 6215R: 6db hátsó + 3db mellső Hidraulika szivattyú teljesítmények: 6105R 6150R: 114 lit./min 6175R 6215R: 155 lit./min 7R Sorozat 7210R 7230R 7250R 7270R 7290R 7310R 155kW/210LE 169kW/230LE 184kW/250LE 198kW/270LE 213kW/290LE 228kW/310LE Motor: 7210R-7270R Power Tech PSS henger/6.8 liter FT4 Motor: 7290R,7310R Power Tech PSS henger/9 liter FT4 Tömeg: alap: kg, max: kg Sebességváltó: CommandQuad ECO-20/20 e23-23/11 Power Shift Efficiency Manager AutoPowr (IVT) Hidraulika: 3 pont függesztés emelőkapacitása: 7210R,7230R: 7300/9200 kg 7250R-7310R: 9200/10200 kg SCV csatlakozások max. száma: 6db hátsó + 2db mellső Hidraulika szivattyú teljesítmények: 121 lit./min, 162 lit./min, 223 lit./min 8R/8RT Sorozat 8270R 8295R 8320R 8345R 8370R 8320RT 8345RT 8370RT 199kW/270LE 217kW/295LE 235kW/320LE 254kW/345LE 272kW/370LE 235kW/320LE 254kW/345LE 272kW/370LE Motor: Power Tech PSS henger/9 liter FT4 Tömeg 8R: alap: kg, max: kg Tömeg 8RT: alap: kg, max: kg Sebességváltó: APS 16/4 Power Shift e23-23/11 Power Shift Efficiency Manager AutoPowr (IVT) Hidraulika: 3 pont függesztés emelőkapacitása: Standard: 8500 kg Opció: kg SCV csatlakozások max. száma: 6db hátsó Hidraulika szivattyú teljesítmények: 227 lit./min 321 lit./min 9R/9RT Sorozat 9420R 9470R 9520R 9570R 9620R 9470RT 9520RT 9570RT 309kW/420LE 346kW/470LE 382kW/520LE 419kW/570LE 456kW/620LE 346kW/470LE 382kW/520LE 419kW/570LE Motor: 9420R 9520R Power Tech PSS henger/13.5 liter FT4 Motor: 9570R, 9570RT, 9620R Cummins QSX 15 6 henger/15 liter FT4 Tömeg: 9R alap: kg, max: kg Tömeg: 9RT alap: kg max: kg Sebességváltó: e18-18/6 Power Shift Efficiency Manager Hidraulika: 3 pont függesztő emelőkapacitása: Standard: 6800 kg Opció: 9100 kg SCV csatlakozások max. száma: 8db hátsó Hidraulika szivattyú teljesítmények: 220 lit./min 435 lit./min 9

10 GreenStar rendszer egyetlen monitor minden alkalmazásra A StarFire 3000 antenna A John Deere Intelligens Mezőgazdasági Megoldások hozzáférésének kulcsa a jól bevált StarFire 3000 antenna. Az eszközt beépített domborzat kompenzációs modul (TCM) egészíti ki, emellett a GPS és a GLO- NASS műholdjelekkel egyaránt kompatibilis. A kezdő szintű SF1 pontosságot a John Deere teljesen ingyenesen biztosítja. Az antenna minden jelpontossággal, és az összes John Deere navigációs rendszerrel problémamentesen működik. A jellemzői között megtalálható a megnövelt jelérzékenység, az egyszerű aktiválás és a gyorsabb műholdjel befogás. Tökéletes ismételhetőség: RTK A John Deere Intelligens Mezőgazdasági Megoldások úgy vannak konfigurálva, hogy problémamentesen együttműködjenek a szükséges jelpontosság érdekében. A lehető legnagyobb pontosság tekintetében semmi sem múlja felül az RTK jelet, amely kizárja a GNSS jelek esetleges elcsúszásának lehetőségét is. Ráadásul ismételhető. Egyszerűvé teszi a munkát ott, ahol évről évre a legnagyobb pontosság szükséges például nagy értékű termények esetén. A GreenStar monitor A színes GreenStar monitor a John Deere traktor, kombájn, silózó vagy permetezőgép valamennyi Intelligens Mezőgazdasági Megoldásának teljes felügyeletét és vezérlését biztosítja. A fejlett ISOBUS funkcióval ellátott 26 cm-es érintőképernyő új mércét állít fel a kényelem, az átláthatóság és a hatékonyság terén, valamint könnyen megérthető, használható és ezzel együtt évről évre biztosítja az összes szükséges funkciót és teljesítményt. Ezen kívül a GreenStar monitor támogatja az olyan fejlett távfelügyeleti szolgáltatásokat is, mint például a John Deere távoli kijelző hozzáférés és a John Deere vezeték nélküli adatküldés. Alapfunkciók: 26 cm-es érintőképernyő, párhuzamos nyomvonal követés, nyomvonal váltás és állandó művelőnyomok, ISOBUS, távfelügyelet (például távoli kijelző hozzáférés és vezeték nélküli adatküldés), dokumentáció, 3 videó bemenet, hozzáférés-korlátozás, ingyenes szoftverfrissítések Bővítési lehetőségek: AutoTrac, PivotPro, John Deere, Automatikus szakasz vezérlés, AutoTrac RowSense sorérzékelés, itec Pro, John Deere Aktív munkagép vezérlés, John Deere Machine Sync gépszinkronizálás, Munkagép felismerés Permetező vezérlés Vetőgép vezérlés Műtrágyaszóró vezérlés Aktív munkagép vezérlés AIG Lefedési térkép Dokumentáció Gépszinkronizálás Machine Sync Felszíni vízkezelés Videokamera Térkép alapú előírások Szakaszvezérlés sorelzárás Navigáció 10

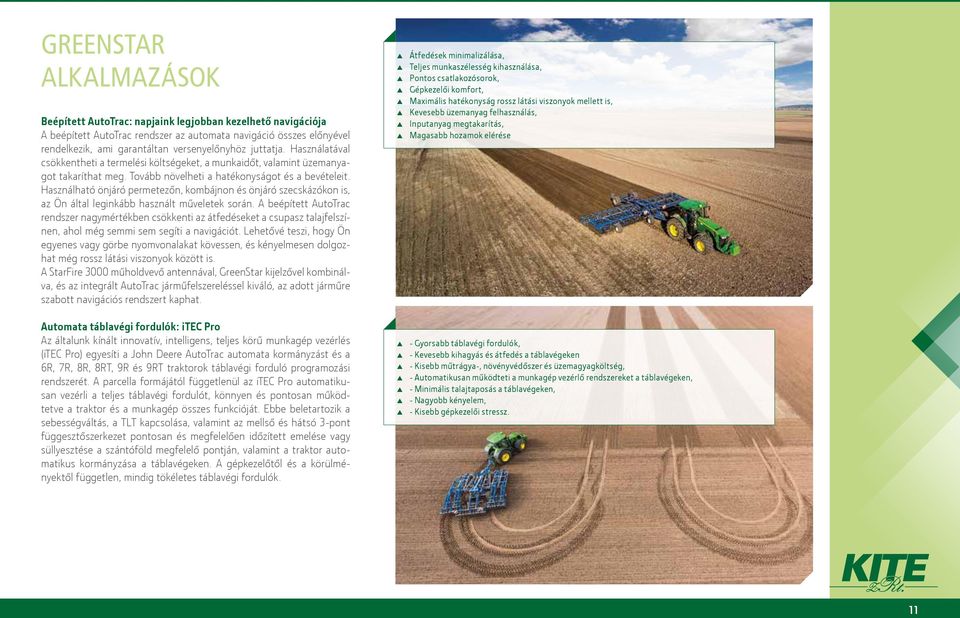

11 GreenStar alkalmazások Beépített AutoTrac: napjaink legjobban kezelhető navigációja A beépített AutoTrac rendszer az automata navigáció összes előnyével rendelkezik, ami garantáltan versenyelőnyhöz juttatja. Használatával csökkentheti a termelési költségeket, a munkaidőt, valamint üzemanyagot takaríthat meg. Tovább növelheti a hatékonyságot és a bevételeit. Használható önjáró permetezőn, kombájnon és önjáró szecskázókon is, az Ön által leginkább használt műveletek során. A beépített AutoTrac rendszer nagymértékben csökkenti az átfedéseket a csupasz talajfelszínen, ahol még semmi sem segíti a navigációt. Lehetővé teszi, hogy Ön egyenes vagy görbe nyomvonalakat kövessen, és kényelmesen dolgozhat még rossz látási viszonyok között is. A StarFire 3000 műholdvevő antennával, GreenStar kijelzővel kombinálva, és az integrált AutoTrac járműfelszereléssel kiváló, az adott járműre szabott navigációs rendszert kaphat. Átfedések minimalizálása, Teljes munkaszélesség kihasználása, Pontos csatlakozósorok, Gépkezelői komfort, Maximális hatékonyság rossz látási viszonyok mellett is, Kevesebb üzemanyag felhasználás, Inputanyag megtakarítás, Magasabb hozamok elérése Automata táblavégi fordulók: itec Pro Az általunk kínált innovatív, intelligens, teljes körű munkagép vezérlés (itec Pro) egyesíti a John Deere AutoTrac automata kormányzást és a 6R, 7R, 8R, 8RT, 9R és 9RT traktorok táblavégi forduló programozási rendszerét. A parcella formájától függetlenül az itec Pro automatikusan vezérli a teljes táblavégi fordulót, könnyen és pontosan működtetve a traktor és a munkagép összes funkcióját. Ebbe beletartozik a sebességváltás, a TLT kapcsolása, valamint az mellső és hátsó 3-pont függesztőszerkezet pontosan és megfelelően időzített emelése vagy süllyesztése a szántóföld megfelelő pontján, valamint a traktor automatikus kormányzása a táblavégeken. A gépkezelőtől és a körülményektől független, mindig tökéletes táblavégi fordulók. - Gyorsabb táblavégi fordulók, - Kevesebb kihagyás és átfedés a táblavégeken - Kisebb műtrágya-, növényvédőszer és üzemagyagköltség, - Automatikusan működteti a munkagép vezérlő rendszereket a táblavégeken, - Minimális talajtaposás a táblavégeken, - Nagyobb kényelem, - Kisebb gépkezelői stressz. 11

12 GreenStar alkalmazások John Deere Automata szakasz vezérlés Section Control A John Deere Automata szakasz vezérlés az egyes munkagép szakaszokat a szántóföld meghatározott pontjain automatikusan kapcsolja be és ki. A rendszer kompatibilis az öszszes szakaszvezérlést támogató John Deere munkagéppel, valamint más gyártók ISOBUS munkagépeivel. Az átfedések és a kihagyások csökkentésével a szántóföldön a John Deere automata szakasz vezérlés lehetővé teszi, hogy pontosan a megfelelő mennyiségű műtrágya, vetőmag és növényvédőszer kerüljön kijuttatásra ott, ahol arra szükség van. Ennek eredményeként csökkennek az input anyag költségek, növekedik a hatékonyság, miközben minimálisra csökken a terménykárosodás és a környezetterhelés. A túlzott vegyszer- és vetőmag felhasználás elkerülésével a John Deere Automata szakasz vezérlés egyúttal a növényzet lehető legjobb növekedési feltételeinek megteremtésében is segít. Dokumentáció a GS1800-al A John Deere dokumentációs alapfunkciók a GreenStar monitoron lehetővé teszik az összes lényeges munkaadat rögzítését: dátum, idő, gépkezelő, parcella határok, terület és pozíció, a munkaművelet típusa és az összes inputanyag mennyisége. Dokumentáció a GS2630-al A GreenStar monitor integrált dokumentációs rendszerei előzetesen elkészített művelési és kijuttatási térképeket, a kijelzőn végzett térképkészítést és valós idejű adatokat tartalmaznak a betakarított terményekről és a kijuttatott anyagok mennyiségéről. A GS2630 által nyújtott teljes körű dokumentációs megoldások feketén-fehéren megmutatják azokat a területeket, ahol növelnie kell a jövedelmezőségét: A felvett adatok kielemzésével és az azok segítségével hozott döntéssel pontosan szabályozhatók a költségek. Az adatok alapján elkészített tábla szintű kijuttatási előírásokkal pontosan tervezhetők a műtrágya-, a vetőmag- és a növényvédőszer költségek. A rendszer alapfelszereltségként teszi lehetővé a változtatható kijuttatási mennyiség beállítását. Fenntarthatóbb gazdálkodás az input anyagok pontos szabályozásával minimalizálható a pazarlás, és elkerülhető a túlzott műtrágya- és vetőmag felhasználás Sokkal kevesebb a papírmunka a rendszer egy kattintással szolgáltat minden adatot, amire a jogszabályok betartásához, az agrártámogatásokhoz és a termény megbízható követhetőségéhez szüksége van. 12

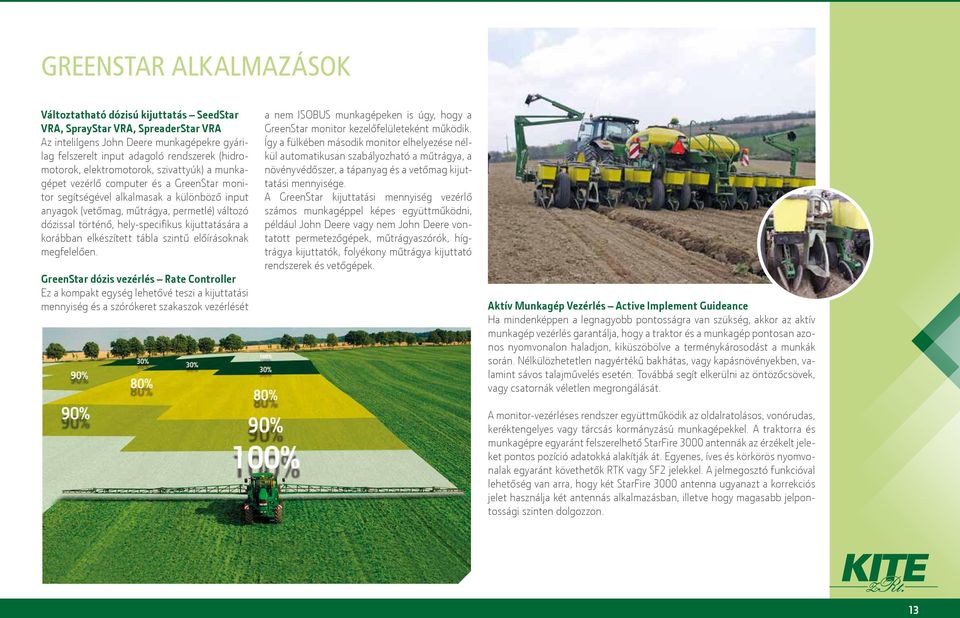

13 GreenStar alkalmazások Változtatható dózisú kijuttatás SeedStar VRA, SprayStar VRA, SpreaderStar VRA Az intelilgens John Deere munkagépekre gyárilag felszerelt input adagoló rendszerek (hidromotorok, elektromotorok, szivattyúk) a munkagépet vezérlő computer és a GreenStar monitor segítségével alkalmasak a különböző input anyagok (vetőmag, műtrágya, permetlé) változó dózissal történő, hely-specifikus kijuttatására a korábban elkészített tábla szintű előírásoknak megfelelően. GreenStar dózis vezérlés Rate Controller Ez a kompakt egység lehetővé teszi a kijuttatási mennyiség és a szórókeret szakaszok vezérlését a nem ISOBUS munkagépeken is úgy, hogy a GreenStar monitor kezelőfelületeként működik. Így a fülkében második monitor elhelyezése nélkül automatikusan szabályozható a műtrágya, a növényvédőszer, a tápanyag és a vetőmag kijuttatási mennyisége. A GreenStar kijuttatási mennyiség vezérlő számos munkagéppel képes együttműködni, például John Deere vagy nem John Deere vontatott permetezőgépek, műtrágyaszórók, hígtrágya kijuttatók, folyékony műtrágya kijuttató rendszerek és vetőgépek. Aktív Munkagép Vezérlés Active Implement Guideance Ha mindenképpen a legnagyobb pontosságra van szükség, akkor az aktív munkagép vezérlés garantálja, hogy a traktor és a munkagép pontosan azonos nyomvonalon haladjon, kiküszöbölve a terménykárosodást a munkák során. Nélkülözhetetlen nagyértékű bakhátas, vagy kapásnövényekben, valamint sávos talajművelés esetén. Továbbá segít elkerülni az öntözőcsövek, vagy csatornák véletlen megrongálását. A monitor-vezérléses rendszer együttműködik az oldalratolásos, vonórudas, keréktengelyes vagy tárcsás kormányzású munkagépekkel. A traktorra és munkagépre egyaránt felszerelhető StarFire 3000 antennák az érzékelt jeleket pontos pozíció adatokká alakítják át. Egyenes, íves és körkörös nyomvonalak egyaránt követhetők RTK vagy SF2 jelekkel. A jelmegosztó funkcióval lehetőség van arra, hogy két StarFire 3000 antenna ugyanazt a korrekciós jelet használja két antennás alkalmazásban, illetve hogy magasabb jelpontossági szinten dolgozzon. 13

14 GreenStar alkalmazások Pontosság minden körülmények között: AutoTrac RowSense automata sorvezető Hozza ki a lehető legtöbbet az idejéből és a kukoricájából az AutoTrac RowSense sorérzékelő alkalmazással. Az AutoTrac alkalmazásra előkészített kombájnokra és silózó gépekre szabott technológia a kukorica betakarítását hatékonyabbá, pontosabbá és a gépkezelő számára kevésbé fárasztóvá teszi. Az AutoTrac RowSense két rendszer erejét egyesíti. Az adapteren elhelyezett érzékelők valós időben jelzik a talaj szintjéről, hogy hol vannak a sorok, miközben az AutoTrac a GPS-adatokat felhasználva azonnal átveszi az irányítást azokon a helyeken, ahol az adapter nem érzékel sorokat. Termelékenység és precizitás minden körülmények között akár megdőlt kukorica, íves nyomvonal vagy szabálytalan formájú parcellák esetén is. Az AutoTrac RowSense biztosítja a maximális hasznos üzemidőt, és a kukorica tökéletes betakarítását. Összehangolt vezérlés: John Deere Machine Sync Tudjuk, mennyire megterhelő lehet egy betakarítási idény, különösen ha a kiszámíthatatlan időjárás korlátozza a munkához rendelkezésre álló időt. A John Deere Machine Sync összehangolja több gép szántóföldi munkáját és lehetővé teszi, hogy a traktor automatikusan kövesse a kombájnt az ürítések során. A hatósugáron belülre érve a traktor automatikusan úgy kormányoz és változtat sebességet, hogy megmaradjon az állandó távolság a kombájntól, biztosítva a szállítójármű egyenletes megtöltését. A parcella szélén várakozó traktor kezelője a fedélzeti monitorán látja az összes ott dolgozó kombájn és traktor, vagy tehergépkocsi pontos helyét. Látja továbbá a magtartályok szintjét, amely alapján gyorsan meghatározhatja az ürítések fontossági sorrendjét, vagyis hogy melyik kombájnhoz kell legközelebb odaállni. Az ürítést a kombájnkezelő is kezdeményezheti a Machine Sync rendszeren keresztül felkérve egy adott traktort, vagy tehergépkocsit. Egyszerű menet közbeni ürítés a termelékenység maximalizálásához, Optimalizált szántóföldi logisztika, Nincs többé félig megtöltött pótkocsi A legsürgősebb ürítések először, Kevesebb kezelői stressz,. 14

15 GreenStar alkalmazások Harvest Monitor és Harvest Doc hozam és nedvesség mérő, hozamtérképező rendszer A kombájn hozam és nedvesség mérő rendszere a legalkalmasabb a táblán belüli terméseltérések vizsgálatához. A rendszer tartalmazza az átfolyásmérőt és nedvességmérőt és az adatok kijelzésére szolgáló kijelzőt. Az általuk mért értékek együtt a vágóasztal szélességgel és a haladási sebességgel lehetővé teszik pontos hozamadatok kiszámítását és kijelzését. A HarvestDoc alkalmazás pedig a kapott hozam, nedvesség értékeket a StarFire antenna segítségével koordinátákhoz rögzíti, ezzel hozamtérképet készít. HarvestLab beltartalom mérés A John Deere beltartalom érzékeléssel együttműködő HarvestLab az első teljes körű beltartalom elemzési megoldás gazdálkodók, biogáz telep üzemeltetők, takarmányozási tanácsadók és bérvállalkozók számára. A HarvestLab együtt dolgozik az önjáró silózógéppel a szecskaméretnek a szárazanyag tartalom függvényében végzett szabályozásához. Ez biztosítja az optimális silóminőséget. Emellett a John Deere beltartalom érzékelésnek köszönhetően az állattartók és a tejgazdaságok élvezhetik a takarmányminőség változásainak valós idejű érzékeléséből eredő előnyöket. Ezen adatok alapján hatékonyabban állíthatják be a kiegészítő koncentrátumok mennyiségét. A gazdálkodók és a biogáz termelők a HarvestLab segítségével sokkal jobban szabályozhatják a szilázsadalékanyagokat a silózott termény minőségének jobb megőrzése érdekében. A bérvállalkozók számára további lehetőséget teremt új értéknövelő szolgáltatások és rugalmas számlázási opciók bevezetésére. A Carl Zeiss közreműködésével kifejlesztett és szabadalmaztatott HarvestLab infravörös-közeli (NIR) színképelemzéssel végzi el a különféle összetevők egyidejű mérését a betakarított terményben kevesebb, mint egy másodperc alatt. Az eljárást a DLG (Deutsche Landwirtschafts-Gesellschaft) alkalmasnak találta a silózott kukorica szárazanyag-elemzésére. A betakarított termény összetételének mé- rése menet közben, Nedvesség-, illetve szárazanyag-tartalom, fehérje, keményítő és NDF/ADF (rost) elemzés takarmány készítéséhez, Automatikus szecskahossz szabályozás a szárazanyag tartalomtól függően a jobb silóminőség érdekében, Rugalmas számlázási opciók bérvállalkozóknak, A bérvállalkozó az ügyfeleinek azonnal nyomtatott beltartalom dokumentációt adhat át. 15

16 Precíziós technológia a talajművelésben Precíziós talajművelés, az első lépések Az RTK jelpontossággal működő automata kormányzás (AutoTrac) már a talajművelésnél is érezteti hatását. Manuális kormányzás esetén óhatatlanul felmerül a fogások pontatlan csatlakozása. Egy kiváló képességű gépkezelő esetében is a munkavégzés előre haladtával jelentkeznek a fáradság jelei. A pontatlan csatlakozásokat, kihagyásokat a kezelők nagyobb rátartással, a csatlakozásoknál nagyobb ráfedéssel próbálják kompenzálni. Szélesebb munkagépnél a ráfedések még nagyobb arányban jelentkezhetnek. Amíg egy négy méter munkaszélességű gépnél a csatlakozásoknál a ráfedés manuális kormányzás esetében kb. 20 cm-es, addig egy 8-10 méteres gépnél a rátartás 50 cm, vagy azt meghaladó mértékű is lehet. Ezek a fogásonkénti biztonsági ráfedések összeadódva a fogások számát növelik az adott táblán. A fölösleges átművelés így a legjobb kezelő esetében is minimum 5%, ami a gázolajfogyasztás és a munkaidő növekedésében nyilvánul meg. A pontatlan csatlakozásból eredő másik művelési hiba a kihagyott, átműveletlen területek kérdése. Azoknál az eljárásoknál, ahol szemmel nem különíthető el markánsan a már megművelt terület széle, ott a pontatlan csatlakozás gyakorta kihagyásokban nyilvánul meg. Ez jellemzően lazításos műveleteknél fordul elő, ahol az eszközzel felszakított talaj átkerül a még nem művelt területre, megzavarva a kezelőt a pontos csatlakozás helyét illetően. Az ilyen kihagyásokkal, megműveletlen sávokkal, foltokkal tarkított táblán a növényállomány heterogenitást mutat, ami végső soron hozamkiesésben nyilvánul meg. RTK jelpontossággal működtetett automata kormányzás esetén a gépkezelőtől nem igényel különösebb erőfeszítést a csatlakozó sorok pontos tartása. Így gyorsabban, pontosabban hatékonyabban végezheti a talajművelési feladatokat, akár éjszaka vagy rossz látási viszonyok között is. Tovább növelheti a talajművelés hatékonyságát az olyan előre mutató rendszerek alkalmazásával, mint a teljes táblavégi forduló automatika (itec Pro), vagy a munkagép beállításokat eltároló és a gyors munkába állást szolgáló Munkagép Azonosító Rendszer (Implement Detection). 16

17 Precíziós technológia a talajművelésben Precíziós talajművelés magasabb szinten Az RTK jelpontosság és az időben korlátlanul megismételhető jel lehetővé teszi széles sortávú kultúrák esetén a növényi sorra pozícionált alkalmazásokat. Talajművelésben ez a különböző lazításos elven működő alapművelő eszközökkel a kultúra sortávolságának megfelelő késkiosztással végzett művelést jelenti, amely fölé a növényi sor később vetéskor ráilleszthető. Erre alkalmas alapművelő eszköz a John Deere tárcsás lazítója a Disk Ripper, amelynek a késosztása megegyezik a kukorica sortávolságával (76,2 cm). Ezzel az eszközzel teljes felületű művelést végzünk, de lazítás a gyökér zónájában történik. Ebből az elvből kiindulva, de azt tovább gondolva elhagyható a teljes felületen végzett alapművelés és a sor és sorköz már alapműveléskor történő megkülönböztetésével egy komplex, precíziós technológia valósítható meg, melyet sávos talajművelésnek hívunk. A sávos művelés eszköze az Orthman 1tRIPr sávos talajművelő. A rendszer lehetővé teszi alapműveléskor a műtrágya precíz lehelyezését a talajba, sorra pozícionáltan. A műtrágya pozícionálásán túl a GreenStar dózisvezérlés alkalmazásával a műtrágya kijuttatandó mennyiségét is előírhatjuk hely specifikusan. Így a műtrágya oda és olyan mennyiségben kerül, ahogy arra a növénynek szüksége van. 17

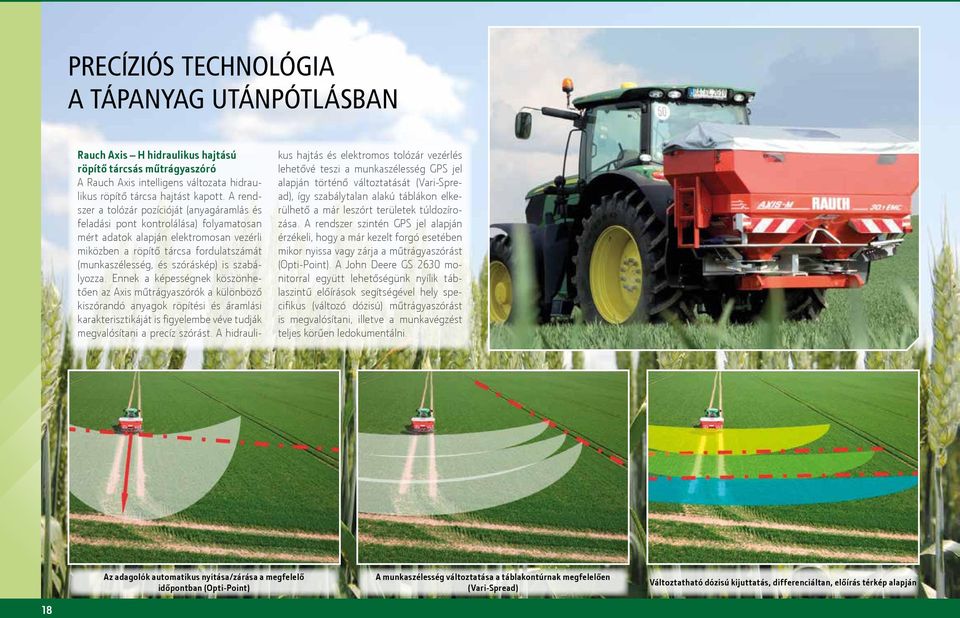

18 Precíziós technológia a tápanyag utánpótlásban Rauch Axis H hidraulikus hajtású röpítő tárcsás műtrágyaszóró A Rauch Axis intelligens változata hidraulikus röpítő tárcsa hajtást kapott. A rendszer a tolózár pozícióját (anyagáramlás és feladási pont kontrolálása) folyamatosan mért adatok alapján elektromosan vezérli miközben a röpítő tárcsa fordulatszámát (munkaszélesség, és szóráskép) is szabályozza. Ennek a képességnek köszönhetően az Axis műtrágyaszórók a különböző kiszórandó anyagok röpítési és áramlási karakterisztikáját is figyelembe véve tudják megvalósítani a precíz szórást. A hidraulikus hajtás és elektromos tolózár vezérlés lehetővé teszi a munkaszélesség GPS jel alapján történő változtatását (Vari-Spread), így szabálytalan alakú táblákon elkerülhető a már leszórt területek túldozírozása. A rendszer szintén GPS jel alapján érzékeli, hogy a már kezelt forgó esetében mikor nyissa vagy zárja a műtrágyaszórást (Opti-Point). A John Deere GS 2630 monitorral együtt lehetőségünk nyílik táblaszintű előírások segítségével hely specifikus (változó dózisú) műtrágyaszórást is megvalósítani, illetve a munkavégzést teljes körűen ledokumentálni. Az adagolók automatikus nyitása/zárása a megfelelő időpontban (Opti-Point) A munkaszélesség változtatása a táblakontúrnak megfelelően (Vari-Spread) Változtatható dózisú kijuttatás, differenciáltan, előírás térkép alapján 18

19 Precíziós technológia a tápanyag utánpótlásban A John Deere R4030-as sorozatú önjáró permetezőivel a termelési ciklus három szezonjában is dolgozhat. A gép amúgy is kimagasló termelékenysége így tovább növelhető. A permetezőgép négy óra alatt átszerelhető szilárd műtrágyaszóróra. A precízen működő röpítőtárcsáknak köszönhetően akár 32 méteres munkaszélességgel végezheti a műtrágyaszórást. Az 5,7 m 3 es kapacitású szilárd műtrágyatartály akár osztott kivitelben is szerelhető, így egyidejűleg két anyag szórása lehetséges a SpreadStar műtrágyaszóró vezérlő automatika segítségével. A teljes körű dokumentációnak köszönhetően nemcsak permetezést, hanem műtrágyaszórást is végezhetünk térkép alapú előírások segítségével, tábla és hely specifikusan. New Leader rozsdamentes acél tartály 5,7 köbméteres tartálykapacitás (kb. 6,5 tonna műtrágya befogadására képes) 32 méteres röpítési távolság (a kiszórt anyag minőségétől függően) John Deere SpreadStar vezérlő automatika A JD AMS megoldásokkal lehőség van (dokumentációra, térkép alapú szórásra) Osztott tartály lehetősége, foszfor és kálium egyidejű szórása 19

20 Precíziós technológia a vetésben Biztos alapok A John Deere 1705 sorozatú vetőgépcsaládja egy sokoldalú szemenkénti vetőgép változataiból áll. A vetőgép alapképességének tekinthető robosztus kialakítás lehetővé teszi az eredményes munkavégzést a legnehezebb körülmények között is. Már egy 6 soros alapspecifikációval rendelkező vetőgép is akár +180 kg extra csoroszlyaterhelést biztosít a vetőkocsi saját 150 kg-os tömegén felül, ha a körülmények úgy kívánják. A tárcsás nyitócsoroszlyák így száraz, rögös viszonyok között is megnyitják a magárkot a vetőmag számára. A közvetlenül az adagolórendszer alatt elhelyezkedő széles, szintezős mélységhatároló kerekek pontos mélységhatárolást tesznek lehetővé egyenetlen talajfelszín esetén is, ugyanakkor a magárok szélének megnyomásával stabil barázdafalat biztosítanak és megakadályozzák a száraz felső talaj magárokba történő jutását. A vetőmag betakarását gumis V-alakú takarókerekek végzik. Típustól függően az egyes modellek szilárd vagy folyékony műtrágya kijuttatására is alkalmassá tehetők. A John Deere szemenkénti vetőgépek felszereltségtől függően a hagyományos technológiától, a csökkentett talajművelésen keresztül, a direktvetésig alkalmazhatóak. A keskeny szállítású változatok a hagyományos hatsornyi szélesség helyett, négy sornak megfelelő szélességben szállíthatók. A 1775NT CCS központi magtartályos vetőgépek 2400 literes kapacitásának köszönhetően az állásidők csökkennek, így a 12 soros modellel elérhető a 100 ha/műszakos teljesítmény. 20

21 Precíziós technológia a vetésben John Deere intelligens szemenkénti vetőgépek A vetés költségtényezői közül jelentős tételt képvisel a vetőmag költsége. A vetőmag kijuttatás 100%-os kontrollálásával jelentős megtakarítás érhető el (precízebb adagolás, átfedések megszűntetése, eltérő körülményekhez igazított tőszám). A műholdas jel alapján vezérelt alkalmazások és az intelligens vetési funkciók együttes használata lehetőséget biztosít a termesztéstechnológia egyik legkritikusabb eleme, a vetés új alapokra helyezésére. A rendszer segítségével termőhely specifikusan tervezhetjük meg a vetési munkálatokat, állíthatjuk be a tőszámot, akár táblán belül is változtatható mennyiségű vetőmag kijuttatással. Az 1705i sorozatú vetőgépek működtetése a SeedStar2 vetésellenőrző-vezérlő rendszeren keresztül történik. Funkcióit teljes mértékben integrálták az AMS alkalmazásokhoz (precíziós nyomkövetés, automatikus kormányzás, dokumentálás, teljesítmény kijelzés)..a GreenStar 2630 színes érintőképernyős kijelzőnek köszönhetően a megjeleníteni kívánt adat (egyszerre akár több alkalmazás is) áttekinthetően és könnyen kezelhető. A SeedStar2 lehetővé teszi a vetőtengely elektrohidraulikus hajtását, ami a 12 soros intelligens gépeken alapfelszereltség. A hidraulikus vetőtengely hajtás pontosabb adagolást jelent, segítségével a kezelő a traktor fülkéjéből menet közben is módosíthatja a tőszámot. A 12 soros intelligens vetőgépek alapfelszereltsége magában foglalja a soronkénti vezérlést (elzárást nyitást akár automatikusan is) megvalósító elektromos kuplungokat. A SectionControl modul aktiválásával a vetőgép GPS alapján érzékeli, hogy merre haladtunk el a táblán aktív munkahelyzetben és automatikusan elzárja a vetőmag adagolást vetőkocsikon. A forgókon és szabálytalan alakú táblákon jelentkező átfedések minimalizálásával vetőmag takarítható meg. Az isobus vetőgépek alapfelszereltségét képezi a pneumatikus talajnyomás fokozó rúgó, melynek segítségével a vetőkocsi tömegén felül további 190 kg leszorító erő terhelhető át a vázszerkezetről. A talajnyomás fokozás egyes modellek esetében a traktor fülkéből menet közben is beállítható. A vetési mélységtartás így változó körülmények esetén is biztos marad. 21

22 Precíziós technológia a vetésben A könnyen fejleszthető vetőgép Mechanikus talajnyomás fokozó rugó Négy fokozatban állítható rugómaximum 182 kg extra csoroszlyaterhelést biztosít. A vetőkocsi terhelés növelésével meggátolható a vetőszerkezet kiemelkedése a talajból, és biztosítható a folyamatos talajkövetés. Pneumatikus talajnyomás fokozó rugó Fokozat nélkül állítható a talajnyomás kg között. Minden vetőegységhez tartozik egy-egy légrugó, amely a paralelogramma karok között helyezkedik el. A légrugók sorosan vannak bekötve, így egy időben, egy helyről tudjuk a nyomást szabályozni. Akár munkamenet közben szabályozhatjuk a talajnyomást, minden vetőkocsin egy időben az ISObus-os kialakítású 1775NT vetőgépek esetében. A talajnyomás nagyságát a nyomásmérő óra, illetve a kijelző segítségével tudjuk nyomon követni. Minden 2011-es és az újabb modellek, úgymint 1775NT, 1775NT CCS vetőgépek esetén a pneumatikus talajnyomást biztosító rendszer működését nyomon követhetjük a GreenStar 2 kijelzőjén, mint alap tartozékon. Magágykészítés és vetés egy menetben A vetőkocsi csoroszlyaterhelésének rugalmas változtatása új funkcióval ruházhatja fel vetőgépünket. A magágykészítő szerelvénnyel vetéssel egy menetben készíthetünk magágyat. A sortisztító eltávolítja a vetőcsoroszlya elöl a száraz talajréteget, a kívánatosnál nagyobb rögöket és a szármaradványokat. A hullámos tárcsa finom elmunkálást végez a talajban közvetlenül a vetőcsoroszlya előtt, és ott magágy minőségű talajt alakít ki. A vetőmag így nedves, a csírázáshoz ideális feltételeket biztosító magárokba kerül. 22

23 Precíziós technológia a vetésben A könnyen fejleszthető vetőgép Sorelzáró kuplungok Az elektromos sorelzáró kuplungok felszerelésével és John Deere Section Control alkalmazást aktiválva az egyes vetősorok automatikusan zárnak vagy nyitnak attól függően hogy már bevetett területen haladunk-e a vetőgéppel. A forgókban és a szabálytalan alakú táblákon a felülvetés minimálisra csökken, miközben nő a vetőmag megtakarítás. Hidraulikus vetőtengely hajtás A vetőtengely hidraulikus meghajtása minden esetben precíz adagolást eredményez. A hidromotor GPS sebességjel alapján szabályozza a vetőtengely fordulatát. A vetőmagnorma a traktor fülkéből azonnal megváltoztatható. Tábla szintű előírásokat alkalmazva táblán belül is különböző normákkal vethet amit a vetőgép automatikusan szabályoz. eset vetési precizitás növelő készlet Segítségével elfogadható szinten tarthatóak a vetés paraméterei (kivetett tőszám, tőtáv) a nem megfelelően osztályozott vetőmagvak használatának esetében is. A síktárcsa elvet követve, de azon túllépve, annál pontosabban végzi feladatát. Automatikusan képes igazodni a mag méretéhez és alakjához. A vetőtárcsa alakja által segíti a biztos magfogást. A rajta lévő keverő bordák megkeverik a vetőmag réteget a házban, és segítenek abban, hogy csak egy mag tapadjon a tárcsa egy-egy furatára. A maglesodró 3D-s önbeálló szerkezet. Lesodorja az egynél több szemet és átfésüli a magvakat, egy irányba rendezi azokat, pozícionálást végez. 23

24 Precíziós technológia a vetésben KITE JET folyadék kijuttató rendszer KITE-JET BASIC folyadék kijuttató rendszer oldat műtrágya kijuttatására vagy sávkezelésre alkalmas l/ha kijuttatási tartományban lehet alkalmazni, természetesen ez függ a munkagép szélességétől, illetve a sebességtől. 6 soros gép esetén, 10 km/h sebesség mellet az alsó mennyiségi határ 120 l/ha. Három membrános 115 l/min teljesítményű szivattyúval van szerelve, elsősorban hidrosztatikus hajtással. A tábla végi forgókban a csepegést csepegés gátló membránok akadályozzák meg. A rendszer rendelhető manuális, vagy menetsebesség arányos (automata) vezérléssel. A KITE-JET tartalmazza az univerzális vázat és az UV illetve vegyszerálló 1200 literes polietilén tartályt. Moduláris kialakításánál fogva a tartály felszerelhető: az erőgép elülső, 2. kategóriás három pont felfüggesztésére, illetve a kiegészítő csatlakozó elemmel az elülső pótsúlytartóra. a munkagép gerendelyére a munkagép vonórúdjára Moduláris jellegéből adódóan a KITE-JET rendszer alkalmazható vetéskor egy menetben folyékony NP oldat starterként történő kijuttatására közvetlenül a magárokba. Végezhetünk vele vetéskor sorgyomirtást. Sorközművelő kultivátorra felszerelve a talajba injektálhatjuk a sor mellé pozícionálva a fejtrágyát, illetve vegyszeres sorgyomirtást is végezhetünk állományban. 24

25 Precíziós technológia a vetésben John Deere 740A intelligens sűrűsoros vetőgépek A 740A vetőgépek egyedülálló teljesítményében rejlő előnyök teljes kihasználásához nyújtanak segítséget a John Deere intelligens rendszerei. A navigációs kormányzásnak köszönhetően a csatlakozó sorok akár a km/h sebesség mellett is pontosak maradnak, így a vetőgép teljes munkaszélessége kihasználható. Az intelligens traktor munkagép kapcsolat segítségével a vetőgép elektromos hajtású adagolója a GPS jel és az előírás térkép alapján mindig tudja, hogy a tábla adott pontján mennyi vetőmagot jutasson ki. Az adagoló automatikusan elzár a már elvetett forgón és újra nyit a vetetlen terület felett. A felülvetések így minimalizálhatók. Írjon elő különböző vetési normákat akár egy táblán belül is, a vetőgép adagolója az adott előírási ponthoz érve tudni fogja, hogy milyen dózissal dolgozzon. Az RTK jelpontosságú navigáció és a GPS alapon működő intelligens vetőmag adagoló segítségével nagy területteljesítményt elérve, minimális átfedéssel dolgozhat akár éjszaka vagy rossz látási viszonyok mellett is. Kora tavasztól késő őszig használható eszköz (mák, borsó, repce és bármely kalászos gabona elvetésére használható) Hagyományos és csökkentett menetszámú rendszerben is alkalmazható finom magágyon, illetve 45%-os mulcsborítottságú területeken is képes elvetni Száraz talajviszonyok közt is kiváló talajba hatolás és mélységtartás a hidraulikus csoroszlyaterhelésnek köszönhetően Minden nyitócsoroszlya és takarókerék sárkaparóval szerelt Nedves talajviszonyok közt sem süllyed el a gép a relatív kis önsúlyának köszönhetően Nagy munkasebesség, precíz éjszakai üzemeltetés, csökkenő felülvetett és kihagyott terület vetéskor, kimagasló területteljesítmény (akár 80 ha/műszak teljesítmény) 25

26 Precíziós technológia a növényvédelem John Deere vontatott szántóföldi permetezőgépek Az M700-as sorozatú vontatott permetezőgépek a legkorszerűbb technológiát kínálják, a pontosabb, hatékonyabb, a gépkezelőre és környezetre nézve is biztonságosabb növényvédelem megvalósítása érdekében. A permetezőgép fontos részegységei, mind egy erős alvázra épülnek, amely szilárd támasztékot biztosít a különböző térfogatú permetlétartály változatoknak. A kompakt felépítmény egyben alacsonyabb súlypontot is jelent, ami kiváló stabilitást biztosít a szántóföldön és közutakon egyaránt. A kialakítás következtében maximálisra növekszik a súlyáthelyezés a traktorra, ami csökkenti a vonóerőt. Az M700- as permetezőgépek kezelőállását a gyors és egyszerű beállításra tervezték. A szórókeret emelése egy Z-karos paralelogramma szerkezeten keresztül történik, ami kombinálva az inga felfüggesztéssel a szórókeret stabilitás és precizitás tekintetében új mérföldkövet jelent. Az M700 permetezők alapfelszereltsége a GS1800-as monitor illetve a szakaszvezérlés előkészítés. Ezzel a képességével már egy alapspecifikációval rendelkező M700-as permetező is utat nyit a precíziós gazdálkodás irányába. A John Deere M700i permetezők rendelkeznek azokkal az intelligens permetezés-technológiai megoldásokkal, amelyek bizonyítottan javítják a termelékenységet és a permetezés pontosságát. A komplett i-felszereltség magába foglalja a StarFire antennát, a GreenStar kijelzőt, a SprayPro szórókeret vezérlést és a BoomTrac rendszert. A StarFire antennák lehetővé teszik az olyan hatékonyság növelő alkalmazások használatát, mint az automatikus kormányzás vagy a változtatható mennyiségű permetezés. A GreenStar színes kijelző egyedülálló megoldás a permetezési funkciók és vele párhuzamosan a különböző AMS alkalmazások egyidejű megjelenítésére és vezérlésére. A Section Control teljesen automatikus szakasz- és főszelep vezérlést biztosít, így a rendszer automatikusan kapcsolja ki és be a szükséges keretszakaszokat vagy a főszelepet a szabálytalan alakú táblákon és táblavégi fordulók során. A rendszer alkalmazásával megszüntethetők az átfedések és a fedetlen sávok kialakulása, növelhető a permetezés hatékonysága. A BoomTrac rendszer automatikusan vezérli a beállított keretmagasságot és szükség szerint billenti meg a keretszárnyat. A FieldDoc rendszerrel előkészítheti és megtervezheti a permetezési munkálatokat, majd a permetezés során rögzítheti az összes permetezési adatot. Az intelligens M700 permetezők áramlás és nyomásérzékelővel is fel vannak szerelve így a kijuttatott dózis egyszerre két paraméter folyamatos ellenőrzésével szabályozott. Az M700i permetezőkön elsőként érhető el az olyan kiegészítő funkciók, mint az új feltöltés kalkulátor, illetve az átöblítést automatizáló AutoDilute rendszer. Az említett alkalmazásoknak köszönhetően a gépek precízebben feltölthetők, a permetezési munkák pontosabban végezhetők és a visszamaradt permetlé ellenőrzötten feloldható. 26

27 Precíziós technológia a növényvédelemben John Deere önjáró szántóföldi permetezőgépek Az R4030/R4038 önjáró szántóföldi permetezőket a korábbinál még nagyobb teljesítményű szántóföldi munka elvégzésére építették. A gép minden egyes funkcionális része az egyedülálló, akár 50 ha/órás teljesítményt szolgálja. Az alváz robosztus felépítménye alkalmas egy 5,7m3 es szilárd műtrágyaszóró tartály felépítmény hordozására is. A gép fokozatmentes, hidraulikus nyomtávállítása a fülkéből vezérelhető és különböző növényi kultúrák sortávolságaihoz igazítható. A 3,05-4,06 m között állítható nyomtáv egyedülálló járműstabilitást biztosít nagy sebességű munkavégzésnél még lejtős területeken is. A gép iránytartását az AutoTrac, automata kormányzáson túl, az első (kormányzott) kerekek hidraulikus összetartását szabályozó rendszer szolgálja, amely képes az aktuális domborzati viszonyokra reagálni. A gép járószerkezete négy, egymástól függetlenül 203 mm függőleges irányú út megtételére képes, dupla teleszkóprudas légrugós lengéscsillapítóval van felszerelve. Ez a rendszer páratlan keretstabilitással és szántóföldi menettulajdonsággal ruházza fel a permetezőt. A légrugók automatikus levegőellátása a domborzati viszonyoknak megfelelően biztosítja az állandó futási magasságot. Az R4030/R4038-as 6,8/9,0 literes 300/330 LE maximális teljesítményű, a legszigorúbb FT4- es környezetvédelmi előírásoknak megfelelő erőforrással rendelkezik. 27

28 Precíziós technológia a növényvédelemben John Deere önjáró szántóföldi permetezőgépek A fülkében elhelyezett integrált GS 2630-as színes érintőképernyős kijelző, a CommandArm integrált kezelőfelület és a sarokoszlop kijelző a kezelő gyors tájékoztatását és a permetezési folyamatokba való gyors beavatkozását szolgálja. A hidraulikus menesztőkarról minden keretvezérlési és permetezési funkció egy gombnyomással elérhető. A már jól ismert JD SprayStar permetezés ellenőrző vezérlő automatika olyan intelligens funkciók elérést teszi lehetővé, mint a John Deere Section Control automatikus keretszakasz vezérlés, a változtatható dózisú permetezés, vagy BoomTrac Pro automatikus keretmagasság állítás. Mindezek mellett a gép alapfelszereltségként teljesen automatizált tartályfeltöltő és folyadékrendszer öblítő rendszerrel van felszerelve. A kezelőállásban egy nyomógombokkal és mikro-kijelzővel ellátott vezérlőpanel segítségével a tartályfeltöltés és rendszeröblítés minden mozzanatát figyelemmel kísérhetjük. Nem szükséges különböző csapok állítgatása, nyitása, zárása az egyes folyadékrendszer funkciók eléréséhez. A JD R4030 és R4038 permetezőgépek 27, 30, 36 méteres szórókeret változatai még a korábbi modellek szórókereténél is robosztusabb konstrukciók. A keretszárnyvégek és a komplett keretszárnyak is kitérésre képesek és biztosítottak akadály esetén. 28

29 Precíziós technológia a növényápolásban Orthman sorközművelő kultivátorok Az Orthmanra jellemző robosztus felépítménnyel és megrövidített kapaszár tartókarok segítségével a legkülönbözőbb felhasználói igényeknek is megfelel a 8315 sorközművelő kultivátor. A 8315 elérhető 4-24 soros változatokban, 75 cm 76,2 cm vagy szélesebb sorközzel. Lehetőség van a sorok számától függően merev és csukható gerendelyes kivitelekre is. A moduláris KITE-JET folyadékrendszerrel felszerelve az Orthman 8315 sorközművelők alkalmassá tehetők állományba történő Nitrosol kijuttatására vagy igény esetén (technológiától függően) sorpermetezésre is. A Nitrosol kijuttatása közvetlenül a növényi sorok mellé történik speciális, a kultivátor kapáira illeszthető saválló csövek, vagy a kapák helyére szerelhető injektáló tárcsák segítségével. 29
