MAKING MODERN LIVING POSSIBLE. TP7001 sorozat Elektronikus 7 napos programozható szobatermosztát. Telepítési útmutató.

Átírás

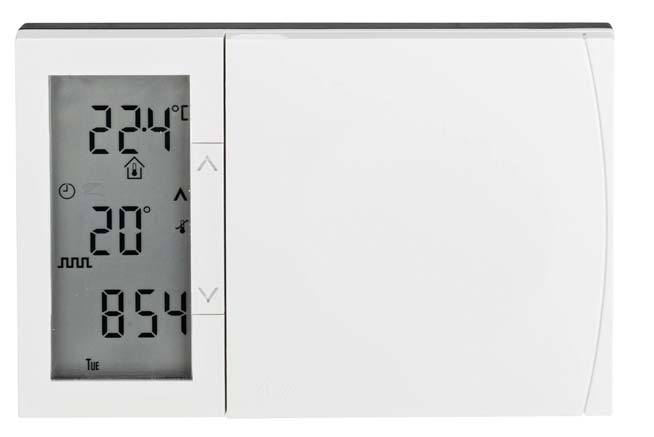

1 MAKING MODERN LIVING POSSIBLE TP7001 sorozat Elektronikus 7 napos programozható szobatermosztát Danfoss Heating Telepítési útmutató

2 Az útmutató nagy méretű nyomtatott változatáért hívja marketingosztályunkat a számon. Tanúsítványjelölés A termék megfelel az alábbi EK irányelvnek: Elektromágneses összeférhetőségre vonatkozó irányelv. (EMC) (2004/108/EK) Alacsony feszültségre vonatkozó irányelv. (LVD) (2006/95/EK) 2 A Danfoss nem vállal felelősséget a katalógusokban, brosúrákban és egyéb nyomtatott anyagokban előforduló esetleges hibákért. A jelen dokumentumban előforduló valamennyi védjegy a megfelelő cég tulajdona. A Danfoss és a Danfoss logó a Danfoss A/S védjegyei. Minden jog fenntartva. TP7001

3 Telepítési útmutató TP7001 sorozat Elektronikus programozható szobatermosztát GB HU Tárgymutató 1.0 Telepítési útmutató A rendszer áttekintése Felszerelés A fali szerelőlemez eltávolítása Szerelési szempontok A hátlapi lemez rögzítése Bekötés Elemek Illetéktelen beavatkozástól védett működés A készülék felszerelése Az eszköz elindítása Szerelői haladó programozási opciók Szervizintervallum-időzítő Szerelői haladó programozási üzemmód megnyitása Alaphelyzetbe állítás Részleges alaphelyzetbe állítás Felhasználói alaphelyzetbe állítás Szerelői alaphelyzetbe állítás...17 Danfoss Heating 3

4 1.0 Telepítési útmutató HU GB Figyelem: A terméket csak képzett villanyszerelő vagy fűtésszerelő telepítheti, és a telepítést az IEEE bekötési előírásainak megfelelően kell végezni. 2.0 A rendszer áttekintése A termosztát jellemzői TP7001 TP7001M Tápfeszültség Memóriatárolás Gyárilag beállított naptár és óra Kimeneti relé kapcsolási viselkedése Reléérintkező kapcsolási besorolása Távérzékelő-bemenetek Névleges impulzusfeszültség Méretek (mm) 2 db AA/MN1500/ 230V ± 15% 50Hz LR6 alkálielem Memória a termék teljes élettartamára Automatikus váltás a nyári/téli időszámítás között 1 db SPDT, 1B típus 3(1) A, V A szerelő akár három távérzékelőt távoli hőmérséklet-érzékelőt, limitérzékelőt, kültéri érzékelőt, ablakérintkezőt, illetve telefonnal aktiválható kapcsolóérintkezőt köthet be 2,5 kv 140 (szé) x 91 (ma) x 28 (mé) Golyó nyomóteszt 75 C Hőmérséklet-tartomány 5 30 C Tervezési szabvány EN Vezérlés szenny. állapot Idő pontossága 2. fokozat ± 1 perc havonta Hőmérséklet pontossága ±1 C 4 TP7001

5 3.0 Felszerelés 3.1 Először távolítsa el a fali szerelőlemezt a készülék hátuljáról. GB HU 3.2 A fali szerelőlemez bal felső sarkától számítva jobbra és balra legalább 21 mm-es, felfelé legalább 36 mm-es, lefelé pedig legalább 106 mm-es szabad helynek kell rendelkezésre állnia a csatlakoztatható modul felszereléséhez. 3.3 Rögzítse a TP70001/TP7001M eszközt és az opcionális távérzékelőt a padlótól számított kb. 1,5 méteres magasságba, huzattól és hőforrásoktól (pl. radiátor, nyílt láng vagy közvetlen napfény) védett helyre. Danfoss Heating 5

6 3.4 A bekötésről lásd az alábbi ábrákat: Elemes kivitel Helyiség/kültéri/limit érzékelő vagy érintkező HU GB b C d S COM Hálózati kivitel HTG KI HTG COM HTG BE Z Y X Tápellátás b C d S COM Az X, Y és Z a helyiség-/kültéri/limitérzékelőhöz vagy -érintkezőhöz csatlakoztatható HTG COM HTG BE HTG KI L N A TP7001 és a TP7001M három jellel/érzékelőtípussal látható el a B, C és D jelű bemeneteken. Az érzékelőtípusok a következők: 1) Távoli hőmérséklet-érzékelő (tartozékként kapható). 2) Limitérzékelő, például padlóhőmérséklet-érzékelő (tartozékként kapható). Megjegyzés: F10 a kijelzőn - A padló hőmérséklete túllépte a küszöbértéket. 3) Külső érzékelő (tartozékként kapható). 4) Ablakérintkezők, kártyaolvasó-érintkezők vagy távkapcsolóérzékelők. Megjegyzés: A beállítási utasításokat lásd a telepítői haladó programozási opciókban. 3.5 A TP7001 elemes változata esetén helyezze be az elemeket, ügyelve a megfelelő polaritásra. 6 TP7001

7 3.6 Az egység a gombokat és/vagy az alaphelyzetbe állítási funkciókat lezáró DIL kapcsolókkal védhető az illetéktelen beavatkozással szemben. A DIL kapcsolók az eszköz hátlapján találhatók. SW. sz. KI BE SW.1 SW.2 Gombok letiltva Alaphelyzetbe állítás letiltva Gombok engedélyezve Alaphelyzetbe állítás engedélyezve GB HU 3.7 Szerelje a készüléket a fali szerelőlemezre Megjegyzés: Először mindig kapcsolja ki a fő áramellátást, és soha ne végezze a termosztát felszerelését/eltávolítását úgy, hogy a fali szerelőlemez áram alatt van. 3.8 Bekapcsolt készülék mellett javasolt megnyomni és elengedni a RESET gombot a TP7001 elindításához. 4.0 Szerelői haladó programozási opciók A TP7001 számos haladó funkciót tartalmaz, amelyeket a felhasználó állíthat be. Ezek a haladó felhasználói programozási üzemmódon keresztül érhetők el: részletek a használati útmutató felhasználói haladó programozást ismertető részében. A TP7001 számos további fejlett funkciót tartalmaz, amelyeket a szerelő állíthat be a rendszer üzemi hatékonyságának javítása, illetve szükség esetén a felhasználó számára rendelkezésre álló funkciók módosítása érdekében. Ezek a szerelői haladó programozási üzemmódból érhetők el. Ezek a beállítások opcionálisak, és csak akkor van szükség a használatukra, ha haladó funkciókra van igény. 4.1 Szervizintervallum-időzítő A funkció elérésével kapcsolatos útmutatás az ügyfélszolgálatnál érhető el. Az útmutatást kizárólag szakképzett fűtésszerelőknek adjuk ki. Danfoss Heating 7

8 4.2 Szerelői haladó programozási üzemmód megnyitása HU A szerelői haladó programozási üzemmód eléréséhez kövesse az alábbi lépéseket: a) Nyomja meg és tartsa benyomva a V és PROG gombokat 3 másodpercig a felhasználói haladó programozási mód megnyitásához: a képernyőn a jobbra látható kijelzés jelenik meg. b) Nyomja meg és tartsa benyomva a V, Λ és PROG gombokat 5 másodpercig a szerelői haladó programozási üzemmódba való belépéshez: a képernyő a jobbra látható kijelzésre vált. c) A + és - gombokkal lépkedhet az opciók között, a V és Λ gombokkal pedig módosíthatja a beállításokat. A kijelző közepén látható villogó számjegyek a kiválasztott opció számát jelzik. A kijelző tetején vagy alján látható nagy karakterek a kiválasztott opció értékét mutatják. d) A FUTTATÁS üzemmódba való visszatéréshez nyomja meg a PROG gombot, amíg a kijelző vissza nem tér a korábbi FUTTATÁS üzemmódba. 30. opció - Hőmérséklet felső határának beállítása Ezzel a beállítással korlátozható a termosztát beállítási tartományának felső értéke. A + gombbal válassza ki a 30. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. A beállítás 40,0 C és 5 C közötti értékre állítható 0,5 C-os lépésekben. A gyári beállítás 30 C. 8 TP7001

9 31. opció - Hőmérséklet alsó határának beállítása Ezzel a beállítással korlátozható a termosztát beállítási tartományának alsó értéke. A + gombbal válassza ki a 31. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. A beállítás 5,0 ºC és 40,0 ºC közötti értékre állítható 0,5 ºC-os lépésenként. A gyári beállítás 5 ºC. HU 32. opció - Kikapcsolás engedélyezése az alsó határnál Ez a beállítás engedélyezi a KIKAPCSOLÁS funkció kiválasztását, ha az alsó határérték alatti alapértéket adnak meg. A + gombbal válassza ki a 32. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = letiltva 1 = engedélyezve (gyári beállítás) 33. opció - Bekapcsolás engedélyezése a felső határértéknél Ez a beállítás engedélyezi a BEKAPCSOLÁS funkció kiválasztását, ha a felső határértéknél magasabb alapértéket adnak meg. A + gombbal válassza ki a 33. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = letiltva (gyári beállítás) 1 = engedélyezve 34. opció - Be/ki vagy időarányos üzemmód kiválasztása Ez a beállítás lehetővé teszi a termosztát be/ki üzemmódban való működtetését vagy időarányos ciklusráta kiválasztását. A + gombbal válassza ki a 34. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = Be/ki üzemmód 3 = 3 ciklus/óra 6 = 6 ciklus/óra (gyári beállítás) 9 = 9 ciklus/óra 12 = 12 ciklus/óra Danfoss Heating 9

10 HU 35. opció - Integrációs idő beállítása (A 34. opció értéke 3, 6, 9 vagy 12) Ezzel a beállítással megadható a PI algoritmus integrációs ideje a szabályozási pontosság növelése érdekében. Csak akkor aktív, ha a 34. opciónál az időarányos üzemmód (3, 6, 9 vagy 12 ciklus) van megadva. A beállítást csak a gyártóval való konzultációt követően szabad módosítani. A + gombbal válassza ki a 35. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. (Figyelem: A módosítás előtt tájékozódjon.) 2.5 = Az integrációs idő 2.5% (gyári beállítás) 5 = Az integrációs idő 5% 10 = Az integrációs idő 10% 36. opció - Hőmérséklet-felülbírálási szabály beállítása Ez a beállítás a felhasználó számára elérhető hőmérséklet-felülbírálás mértékét adja meg. A + gombbal válassza ki a 36. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. Ez az opció nem érhető el, ha a termosztát beállítása STAT értékű a 40. opciónál. 0 = nincs korlátozás (gyári beállítás) 1 = ±2 ºC-ra korlátozva (±3 ºF) 2 = felülbírálás tiltva 37. opció - Felülbírálási szabály időtartamának beállítása Ez a beállítás a felhasználó számára elérhető hőmérséklet-felülbírálás időtartamát határozza meg. A + gombbal válassza ki a 37. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. Nem érhető el, ha a termosztát beállítása STAT értékű a 40. opciónál, illetve ha a felülbírálás-korlátozásnál tiltás van beállítva. 0 = következő esemény (gyári beállítás) 1 = 1 óra 2 = 2 óra 3 = 3 óra 4 = 4 óra 10 TP7001

11 38. opció - Reléállapot alacsony elemtöltöttség észlelése esetén (Csak elemes változatok) Ez a beállítást azt a pozíciót határozza meg, amelyre a relé beáll, amikor a készülék alacsony elemtöltöttség miatt kikapcsol. A + gombbal válassza ki a 38. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. Ez az opció csak elemes változatok esetén érhető el. 0 = Kimenet KI (gyári beállítás) 1 = Kimenet BE HU 40. opció - Események száma naponta Ez az opció úgy állítja be a termosztátot, hogy 2, 4 vagy 6 kapcsolási eseménnyel működjön naponta, illetve statikus módban fusson. A + gombbal válassza ki a 40. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 1 = statikus (Manuális működtetés, nincs programfunkció) 2 = napi 2 esemény 4 = napi 4 esemény 6 = napi 6 esemény (gyári beállítás) 41. opció - Üzemmód (7 napos, 5+2 napos vagy 24 órás) Ez a beállítás a termosztát üzemmódját adja meg, ami lehet 7 napos, 5+2 napos vagy 24 órás. A + gombbal válassza ki a 41. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. Ez az opció nem érhető el, ha a termosztát beállítása STAT értékű a 40. opciónál. 7 = 7 napos üzemmód (gyári beállítás) 5-2 = 5+2 napos üzemmód (vagy A-B, ha A nap van beállítva az 1. opciónál) 24 = 24 órás üzemmód Danfoss Heating 11

12 HU 70. opció - Billentyűzár-szabályok Ez a beállítás a felhasználó számára elérhető billentyűfunkciókat adja meg. Csak akkor aktív, ha az 1-es DIL kapcsoló letiltott állapotú. A + gombbal válassza ki a 70. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = normál zárolás - programozási funkciók zárolva (gyári beállítás) 1 = teljes zárolás - minden gomb letiltva 71. opció - Véletlenszerű indítás szabályai (Csak 24V/230V változatok) Ezzel a beállítással véletlenszerű indítási késleltetés adható meg az áramkimaradást követő bekapcsoláskor, az elektromos hálózat terhelésének csökkentése érdekében. A véletlenszerű késleltetés 2 90 másodperc lehet. A + gombbal válassza ki a 71. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = letiltva (gyári beállítás) 1 = engedélyezve 72. opció - Tulajdonos helyreferencia-száma Több hely kiszolgálása esetén ezzel a beállítással tárolható a hely referenciaszáma a termosztátban. A + gombbal válassza ki a 72. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 00 (gyári beállítás) 01 99, görgetéssel 73. opció - Tulajdonosi termosztát-referenciaszám Az üzemeltető ezzel a beállítással tárolhatja a termosztát referenciaszámát az eszközön. A + gombbal válassza ki a 73. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 000 (gyári beállítás) , görgetéssel 12 TP7001

13 74. opció - Naptár és óra dátumformátuma Ezzel a beállítással a dátumformátum választható ki. A + gombbal válassza ki a 74. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = európai (nn/hh/éé) (gyári beállítás) 1 = amerikai (hh/nn/éé) HU 75. opció LCD kikapcsolása Ezzel a beállítással használaton kívül letiltható a kijelző hőmérsékletet kijelző része, vagy akár az egész kijelző is kikapcsolható. A + gombbal válassza ki a 75. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = Kijelző kikapcsolása 5 perc inaktivitás után 1 = Mért hőmérséklet kijelzésének letiltása 2 = LCD mindig bekapcsolva (gyári beállítás) 80. opció - Hosszabbítási (+Hours) funkció engedélyezése/letiltása Engedélyezi vagy letiltja a +Hours gombot. A + gombbal válassza ki a 80. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = letiltva 1 = engedélyezve (gyári beállítás) 81. opció - Hőmérő-kalibrációs mérési hiba Ezzel a beállítással a hőmérő kalibrációjának mérési hibája adható meg ±1,5 C-ig. A + gombbal válassza ki a 81. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. Bármely érték -1,5 ºC és 1,5 ºC között 0,5 ºC-os lépésekben A gyári beállítás 0,0 ºC Danfoss Heating 13

14 HU 90. opció - Távérzékelő típusának meghatározása (1. távérzékelő - B csatlakozó a hátlapon) Ezzel a beállítással a távérzékelő-bemenet típusa határozható meg. A + gombbal válassza ki a 90. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = nincs érzékelő (gyári beállítás) 1 = távoli helyiség- vagy csatornaérzékelő, belső érzékelő letiltva 2 = távoli limitérzékelő (padló), alapérték megadása a 93. opciónál 3 = digitális bemenet ablakérintkezőhöz, kártyaolvasóhoz vagy távkapcsolóhoz, funkció meghatározása a 94. opciónál 4 = kültéri hőmérséklet-érzékelő (csak információ - nincs vezérlés az érzékelő mért értéke alapján) 91. opció - Távérzékelő típusának meghatározása (2. távérzékelő - C hátlapi csatlakozó) Ezzel a beállítással a távérzékelő-bemenet típusa határozható meg. A + gombbal válassza ki a 91. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = nincs érzékelő (gyári beállítás) 1 = távoli helyiség- vagy csatornaérzékelő, belső érzékelő letiltva 2 = távoli limitérzékelő (padló), alapérték megadása a 93. opciónál 3 = digitális bemenet ablakérintkezőhöz, kártyaolvasóhoz vagy távkapcsolóhoz, funkció meghatározása a 94. opciónál 4 = kültéri hőmérséklet-érzékelő (csak információ - nincs vezérlés az érzékelő mért értéke alapján) 14 TP7001

15 92. opció - Távérzékelő típusának meghatározása (3. távérzékelő - D hátlapi csatlakozó) Ezzel a beállítással a távérzékelő-bemenet típusa határozható meg. A + gombbal válassza ki a 92. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. 0 = nincs érzékelő (gyári beállítás) 1 = távoli helyiség- vagy csatornaérzékelő, belső érzékelő letiltva 2 = távoli limitérzékelő (padló), alapérték megadása a 93. opciónál 3 = digitális bemenet ablakérintkezőhöz, kártyaolvasóhoz vagy távkapcsolóhoz, funkció meghatározása a 94. opciónál 4 = kültéri hőmérséklet-érzékelő (csak információ - nincs vezérlés az érzékelő mért értéke alapján) Megjegyzés: Minden érzékelőtípusból csak egy használható: a opciók lehetőségei automatikusan szűkülnek a távérzékelő-típusok kiválasztásának megfelelően. HU 93. opció - Limitérzékelő alapértékének megadása (A opciók egyikének értéke 2) Ezzel a beállítással megadható a termosztát limitérzékelője, amelyet jellemzően padlófűtéshez használnak. A + gombbal válassza ki a 93. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. Ha a limitérzékelő által észlelt hőmérséklet meghaladja a limitbeállítást, a kimenet kikapcsol, amíg a hőmérséklet 2 C-kal nem csökken. Mialatt a kimenet ki van kapcsolva, a kijelzőn az F10 felirat villog. Ez az opció csak akkor érhető el, ha a távérzékelő opció távoli limitérzékelőre (padlóérzékelő) van beállítva. Bármely érték 20,0 ºC és 50,0 ºC között 0,5 ºC-os lépésekben A gyári beállítás 27 ºC A limitérzékelőhöz beállított hőmérsékletet a padló típusa határozza meg. A javasolt limitértékek a következők: Farostlemezre helyezett csempe és fapadló: 27 C Farostlemezre helyezett szőnyeg vagy műanyagpadló: 35 C Betonpadlóra helyezett csempe: 40 C Beton, esztrich stb.: 45 C Danfoss Heating 15

16 HU 94. opció - Digitális bemenet kapcsolótípusának konfigurálása (A opciók egyikének értéke 3) Ezzel a beállítással adható meg a digitális bemenet kapcsolótípusa. A + gombbal válassza ki a 94. opciót, majd a V vagy Λ gombbal adja meg a kívánt beállítást. Ez az opció csak akkor érhető el, ha az egyik távérzékelő-beállítás digitális bemenetre van konfigurálva (3-as beállítás). 0 = érintkezők normál esetben zárva, érintkező nyitása az eszköz termosztát üzemmódba való kényszerített átváltásához, érintkezők rövidre zárása a normál működéshez való visszatéréshez. 1 = érintkezők normál esetben nyitva, érintkezők rövidre zárása az eszköz termosztát üzemmódba való kényszerített átváltásához, érintkezők nyitása a normál működéshez való visszatéréshez (gyári beállítás) 16 TP7001

17 5.0 Az eszköz alaphelyzetbe állítása 5.1 Részleges alaphelyzetbe állítás A részleges alaphelyzetbe állítás akkor használatos, ha a kijelző lefagy. 1. Nyomja meg és engedje el a RESET gombot. HU Ezzel a programok, illetve a dátum és az idő nem állnak alaphelyzetbe. A művelet egyszerűen visszaállítja a működőképességet, ha a készülék valami miatt nem válaszol. 5.2 Teljes felhasználói alaphelyzetbe állítás 1. Tartsa lenyomva a PROG gombot 2. Nyomja meg és engedje el a RESET gombot Ezzel alaphelyzetbe állnak az eseményidők és a felhasználói haladó programozási beállítások, de az idő és a dátum nem. 5.3 Szerelői teljes alaphelyzetbe állítás 1. Nyomja meg és tartsa lenyomva a V és a PROG gombokat kb. 3 másodpercig a felhasználói haladó programozási módba való belépéshez 2. Nyomja meg és tartsa lenyomva a V, Λ és PROG gombokat kb. 5 másodpercig a szerelői haladó programozási módba való belépéshez 3. Tartsa lenyomva a PROG gombot 4. Nyomja meg és engedje el a RESET gombot Ezzel a gyári értékre állnak vissza az eseményidők, valamint a felhasználói és szerelői haladó programozási beállítások, ugyanakkor az idő, a dátum és a szervizesedékesség dátuma nem áll alaphelyzetbe. Danfoss Heating 17

18 18 TP7001

19 Danfoss Heating 19

20 Danfoss Kft. H-1139 Budapest Váci út 91 Telefon: (1) Telefax: (1) Cikkszám VIHSF147 08/14
