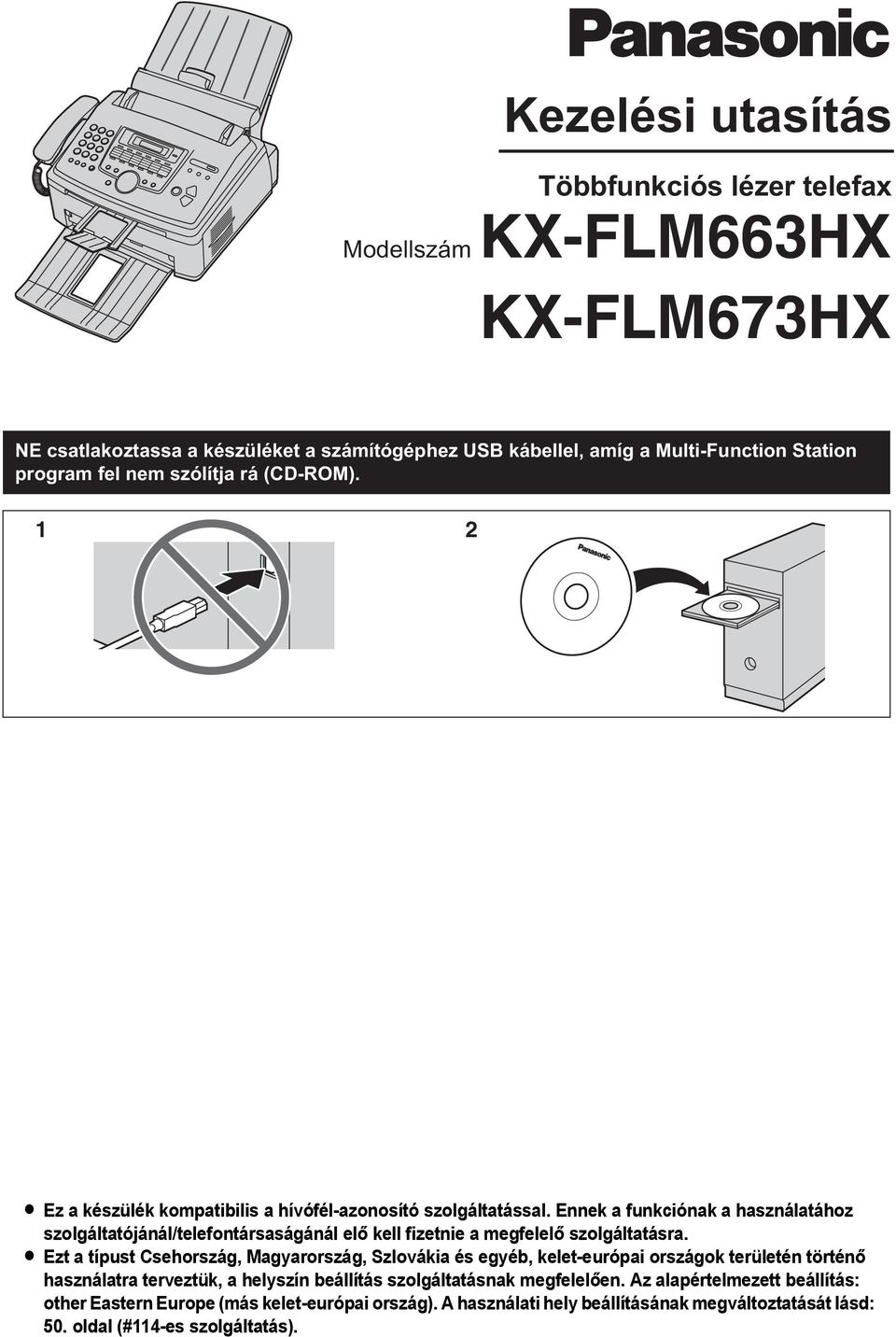

1 Kezelési utasítás Többfunkciós lézer telefax Modellszám KX-FLM663HX KX-FLM673HX NE csatlakoztassa a készüléket a számítógéphez USB kábellel, amíg a Multi-Function Station program fel nem szólítja rá (CD-ROM). 1 2 L Ez a készülék kompatibilis a hívófél-azonosító szolgáltatással. Ennek a funkciónak a használatához szolgáltatójánál/telefontársaságánál elő kell fizetnie a megfelelő szolgáltatásra. L Ezt a típust Csehország, Magyarország, Szlovákia és egyéb, kelet-európai országok területén történő használatra terveztük, a helyszín beállítás szolgáltatásnak megfelelően. Az alapértelmezett beállítás: other Eastern Europe (más kelet-európai ország). A használati hely beállításának megváltoztatását lásd: 50. oldal (#114-es szolgáltatás).

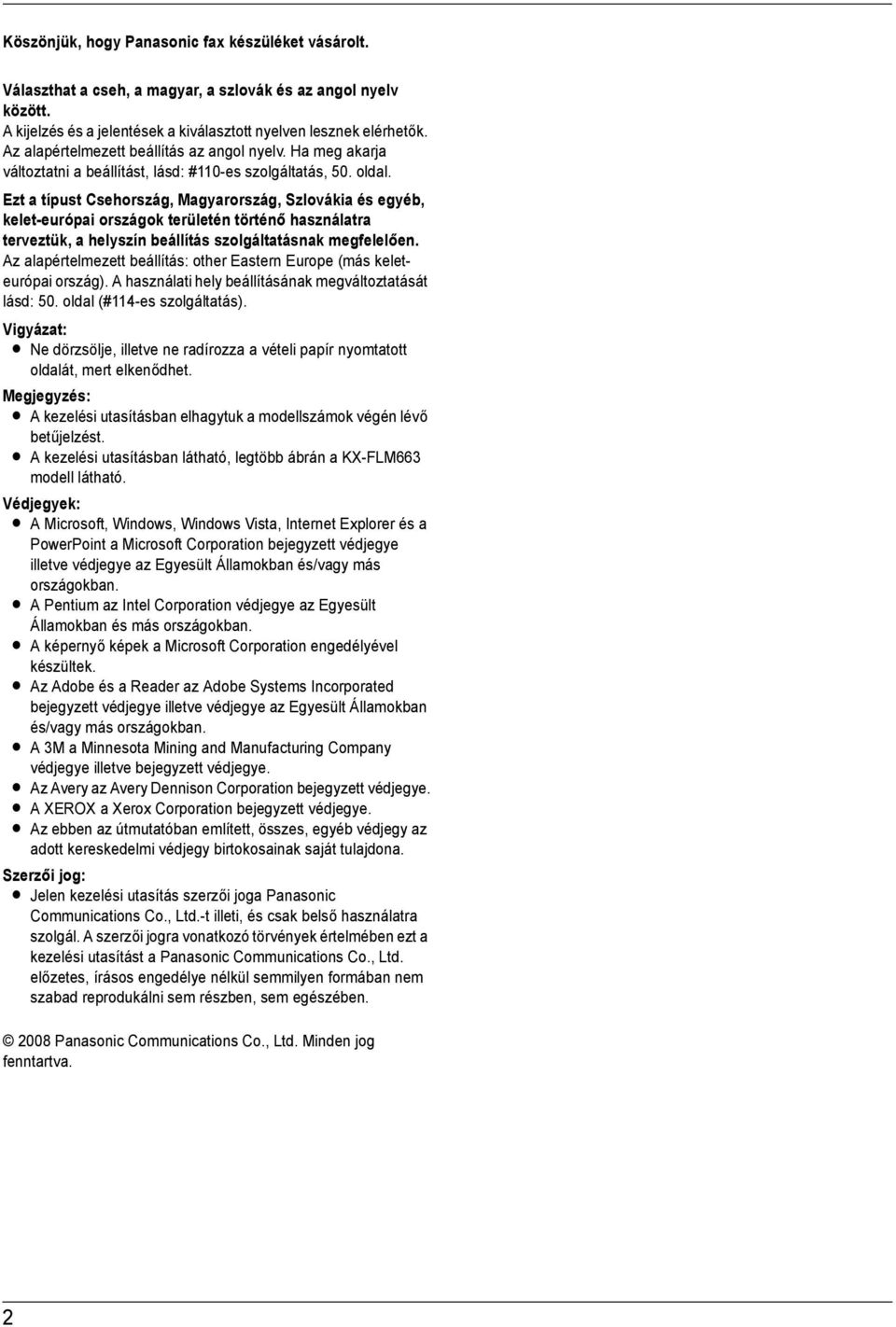

2 Köszönjük, hogy Panasonic fax készüléket vásárolt. Választhat a cseh, a magyar, a szlovák és az angol nyelv között. A kijelzés és a jelentések a kiválasztott nyelven lesznek elérhetők. Az alapértelmezett beállítás az angol nyelv. Ha meg akarja változtatni a beállítást, lásd: #110-es szolgáltatás, 50. oldal. Ezt a típust Csehország, Magyarország, Szlovákia és egyéb, kelet-európai országok területén történő használatra terveztük, a helyszín beállítás szolgáltatásnak megfelelően. Az alapértelmezett beállítás: other Eastern Europe (más keleteurópai ország). A használati hely beállításának megváltoztatását lásd: 50. oldal (#114-es szolgáltatás). Vigyázat: L Ne dörzsölje, illetve ne radírozza a vételi papír nyomtatott oldalát, mert elkenődhet. L A kezelési utasításban elhagytuk a modellszámok végén lévő betűjelzést. L A kezelési utasításban látható, legtöbb ábrán a KX-FLM663 modell látható. Védjegyek: L A Microsoft, Windows, Windows Vista, Internet Explorer és a PowerPoint a Microsoft Corporation bejegyzett védjegye illetve védjegye az Egyesült Államokban és/vagy más országokban. L A Pentium az Intel Corporation védjegye az Egyesült Államokban és más országokban. L A képernyő képek a Microsoft Corporation engedélyével készültek. L Az Adobe és a Reader az Adobe Systems Incorporated bejegyzett védjegye illetve védjegye az Egyesült Államokban és/vagy más országokban. L A 3M a Minnesota Mining and Manufacturing Company védjegye illetve bejegyzett védjegye. L Az Avery az Avery Dennison Corporation bejegyzett védjegye. L A XEROX a Xerox Corporation bejegyzett védjegye. L Az ebben az útmutatóban említett, összes, egyéb védjegy az adott kereskedelmi védjegy birtokosainak saját tulajdona. Szerzői jog: L Jelen kezelési utasítás szerzői joga Panasonic Communications Co., Ltd.-t illeti, és csak belső használatra szolgál. A szerzői jogra vonatkozó törvények értelmében ezt a kezelési utasítást a Panasonic Communications Co., Ltd. előzetes, írásos engedélye nélkül semmilyen formában nem szabad reprodukálni sem részben, sem egészében Panasonic Communications Co., Ltd. Minden jog fenntartva. 2

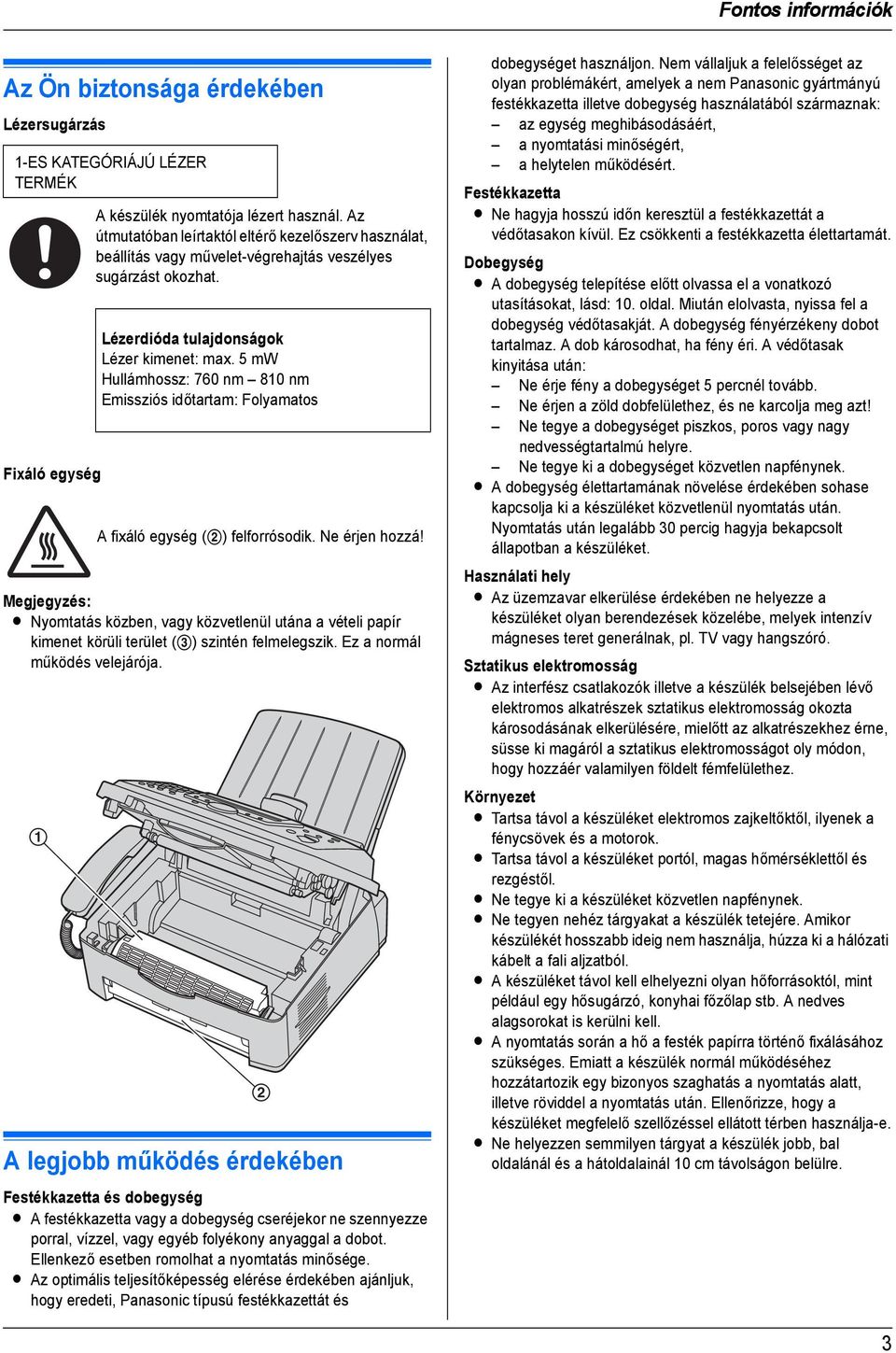

3 Fontos információk Fontos információk Az Ön biztonsága érdekében Lézersugárzás 1-ES KATEGÓRIÁJÚ LÉZER TERMÉK Fixáló egység L Nyomtatás közben, vagy közvetlenül utána a vételi papír kimenet körüli terület (3) szintén felmelegszik. Ez a normál működés velejárója. 1 A készülék nyomtatója lézert használ. Az útmutatóban leírtaktól eltérő kezelőszerv használat, beállítás vagy művelet-végrehajtás veszélyes sugárzást okozhat. Lézerdióda tulajdonságok Lézer kimenet: max. 5 mw Hullámhossz: 760 nm 810 nm Emissziós időtartam: Folyamatos A fixáló egység (2) felforrósodik. Ne érjen hozzá! 2 A legjobb működés érdekében Festékkazetta és dobegység L A festékkazetta vagy a dobegység cseréjekor ne szennyezze porral, vízzel, vagy egyéb folyékony anyaggal a dobot. Ellenkező esetben romolhat a nyomtatás minősége. L Az optimális teljesítőképesség elérése érdekében ajánljuk, hogy eredeti, Panasonic típusú festékkazettát és dobegységet használjon. Nem vállaljuk a felelősséget az olyan problémákért, amelyek a nem Panasonic gyártmányú festékkazetta illetve dobegység használatából származnak: az egység meghibásodásáért, a nyomtatási minőségért, a helytelen működésért. Festékkazetta L Ne hagyja hosszú időn keresztül a festékkazettát a védőtasakon kívül. Ez csökkenti a festékkazetta élettartamát. Dobegység L A dobegység telepítése előtt olvassa el a vonatkozó utasításokat, lásd: 10. oldal. Miután elolvasta, nyissa fel a dobegység védőtasakját. A dobegység fényérzékeny dobot tartalmaz. A dob károsodhat, ha fény éri. A védőtasak kinyitása után: Ne érje fény a dobegységet 5 percnél tovább. Ne érjen a zöld dobfelülethez, és ne karcolja meg azt! Ne tegye a dobegységet piszkos, poros vagy nagy nedvességtartalmú helyre. Ne tegye ki a dobegységet közvetlen napfénynek. L A dobegység élettartamának növelése érdekében sohase kapcsolja ki a készüléket közvetlenül nyomtatás után. Nyomtatás után legalább 30 percig hagyja bekapcsolt állapotban a készüléket. Használati hely L Az üzemzavar elkerülése érdekében ne helyezze a készüléket olyan berendezések közelébe, melyek intenzív mágneses teret generálnak, pl. TV vagy hangszóró. Sztatikus elektromosság L Az interfész csatlakozók illetve a készülék belsejében lévő elektromos alkatrészek sztatikus elektromosság okozta károsodásának elkerülésére, mielőtt az alkatrészekhez érne, süsse ki magáról a sztatikus elektromosságot oly módon, hogy hozzáér valamilyen földelt fémfelülethez. Környezet L Tartsa távol a készüléket elektromos zajkeltőktől, ilyenek a fénycsövek és a motorok. L Tartsa távol a készüléket portól, magas hőmérséklettől és rezgéstől. L Ne tegye ki a készüléket közvetlen napfénynek. L Ne tegyen nehéz tárgyakat a készülék tetejére. Amikor készülékét hosszabb ideig nem használja, húzza ki a hálózati kábelt a fali aljzatból. L A készüléket távol kell elhelyezni olyan hőforrásoktól, mint például egy hősugárzó, konyhai főzőlap stb. A nedves alagsorokat is kerülni kell. L A nyomtatás során a hő a festék papírra történő fixálásához szükséges. Emiatt a készülék normál működéséhez hozzátartozik egy bizonyos szaghatás a nyomtatás alatt, illetve röviddel a nyomtatás után. Ellenőrizze, hogy a készüléket megfelelő szellőzéssel ellátott térben használja-e. L Ne helyezzen semmilyen tárgyat a készülék jobb, bal oldalánál és a hátoldalainál 10 cm távolságon belülre. 3

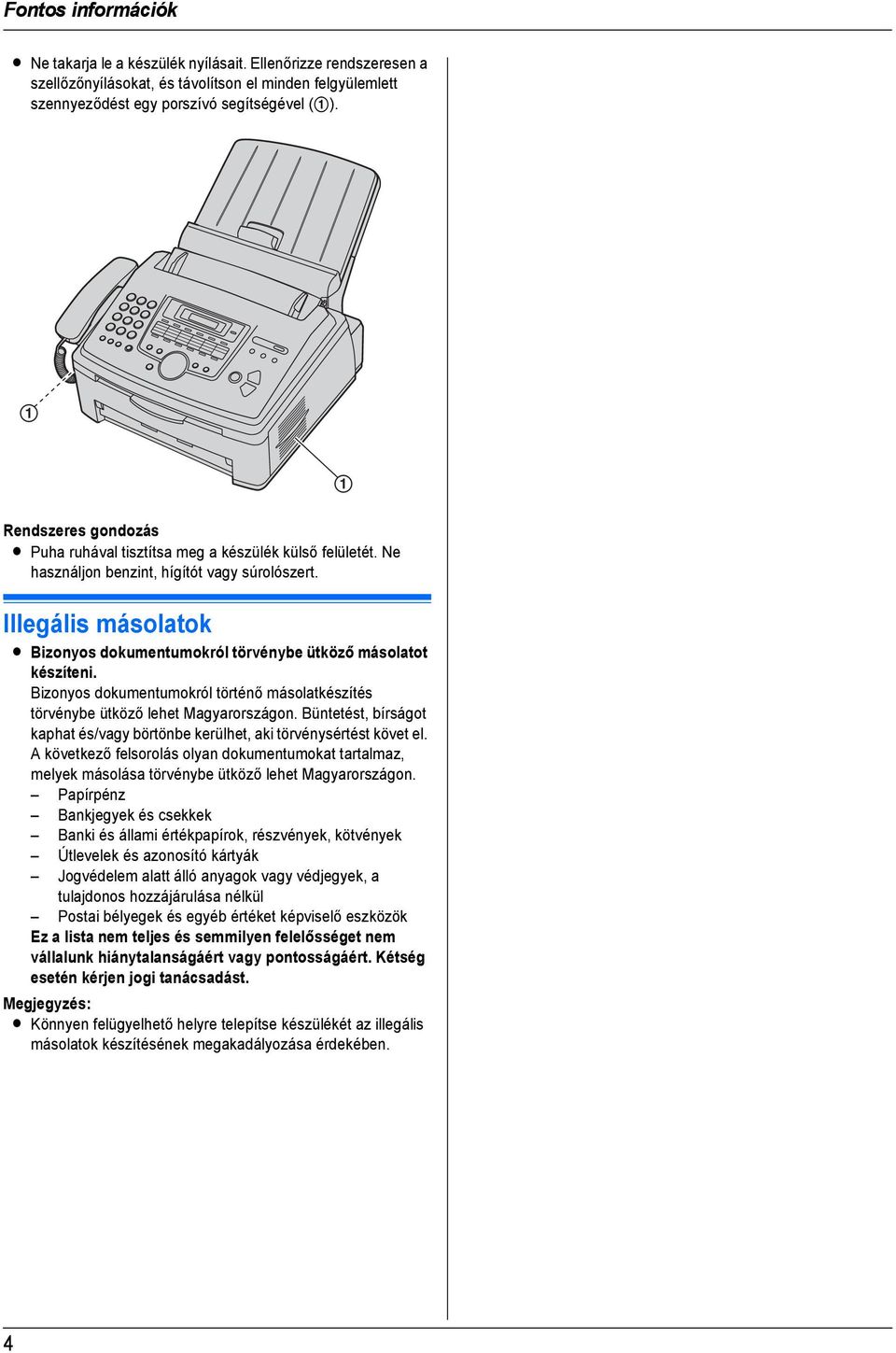

4 Fontos információk L Ne takarja le a készülék nyílásait. Ellenőrizze rendszeresen a szellőzőnyílásokat, és távolítson el minden felgyülemlett szennyeződést egy porszívó segítségével (1). 1 1 Rendszeres gondozás L Puha ruhával tisztítsa meg a készülék külső felületét. Ne használjon benzint, hígítót vagy súrolószert. Illegális másolatok L Bizonyos dokumentumokról törvénybe ütköző másolatot készíteni. Bizonyos dokumentumokról történő másolatkészítés törvénybe ütköző lehet Magyarországon. Büntetést, bírságot kaphat és/vagy börtönbe kerülhet, aki törvénysértést követ el. A következő felsorolás olyan dokumentumokat tartalmaz, melyek másolása törvénybe ütköző lehet Magyarországon. Papírpénz Bankjegyek és csekkek Banki és állami értékpapírok, részvények, kötvények Útlevelek és azonosító kártyák Jogvédelem alatt álló anyagok vagy védjegyek, a tulajdonos hozzájárulása nélkül Postai bélyegek és egyéb értéket képviselő eszközök Ez a lista nem teljes és semmilyen felelősséget nem vállalunk hiánytalanságáért vagy pontosságáért. Kétség esetén kérjen jogi tanácsadást. L Könnyen felügyelhető helyre telepítse készülékét az illegális másolatok készítésének megakadályozása érdekében. 4

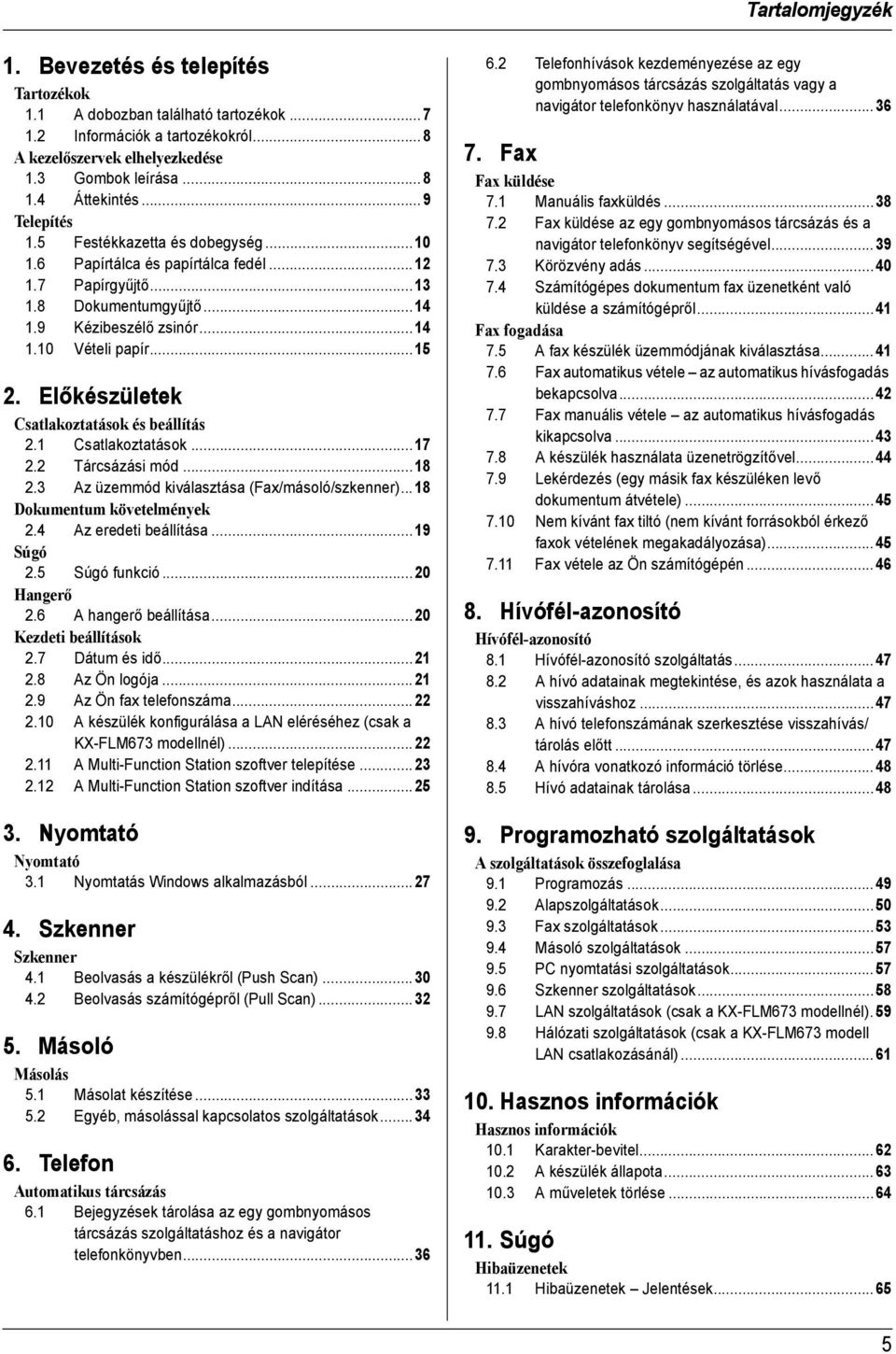

5 Tartalomjegyzék Tartalomjegyzék 1. Bevezetés és telepítés Tartozékok 1.1 A dobozban található tartozékok Információk a tartozékokról...8 A kezelőszervek elhelyezkedése 1.3 Gombok leírása Áttekintés...9 Telepítés 1.5 Festékkazetta és dobegység Papírtálca és papírtálca fedél Papírgyűjtő Dokumentumgyűjtő Kézibeszélő zsinór Vételi papír Előkészületek Csatlakoztatások és beállítás 2.1 Csatlakoztatások Tárcsázási mód Az üzemmód kiválasztása (Fax/másoló/szkenner)...18 Dokumentum követelmények 2.4 Az eredeti beállítása...19 Súgó 2.5 Súgó funkció...20 Hangerő 2.6 A hangerő beállítása...20 Kezdeti beállítások 2.7 Dátum és idő Az Ön logója Az Ön fax telefonszáma A készülék konfigurálása a LAN eléréséhez (csak a KX-FLM673 modellnél) A Multi-Function Station szoftver telepítése A Multi-Function Station szoftver indítása Nyomtató Nyomtató 3.1 Nyomtatás Windows alkalmazásból Szkenner Szkenner 4.1 Beolvasás a készülékről (Push Scan) Beolvasás számítógépről (Pull Scan) Másoló Másolás 5.1 Másolat készítése Egyéb, másolással kapcsolatos szolgáltatások Telefon Automatikus tárcsázás 6.1 Bejegyzések tárolása az egy gombnyomásos tárcsázás szolgáltatáshoz és a navigátor telefonkönyvben Telefonhívások kezdeményezése az egy gombnyomásos tárcsázás szolgáltatás vagy a navigátor telefonkönyv használatával Fax Fax küldése 7.1 Manuális faxküldés Fax küldése az egy gombnyomásos tárcsázás és a navigátor telefonkönyv segítségével Körözvény adás Számítógépes dokumentum fax üzenetként való küldése a számítógépről...41 Fax fogadása 7.5 A fax készülék üzemmódjának kiválasztása Fax automatikus vétele az automatikus hívásfogadás bekapcsolva Fax manuális vétele az automatikus hívásfogadás kikapcsolva A készülék használata üzenetrögzítővel Lekérdezés (egy másik fax készüléken levő dokumentum átvétele) Nem kívánt fax tiltó (nem kívánt forrásokból érkező faxok vételének megakadályozása) Fax vétele az Ön számítógépén Hívófél-azonosító Hívófél-azonosító 8.1 Hívófél-azonosító szolgáltatás A hívó adatainak megtekintése, és azok használata a visszahíváshoz A hívó telefonszámának szerkesztése visszahívás/ tárolás előtt A hívóra vonatkozó információ törlése Hívó adatainak tárolása Programozható szolgáltatások A szolgáltatások összefoglalása 9.1 Programozás Alapszolgáltatások Fax szolgáltatások Másoló szolgáltatások PC nyomtatási szolgáltatások Szkenner szolgáltatások LAN szolgáltatások (csak a KX-FLM673 modellnél) Hálózati szolgáltatások (csak a KX-FLM673 modell LAN csatlakozásánál) Hasznos információk Hasznos információk 10.1 Karakter-bevitel A készülék állapota A műveletek törlése Súgó Hibaüzenetek 11.1 Hibaüzenetek Jelentések

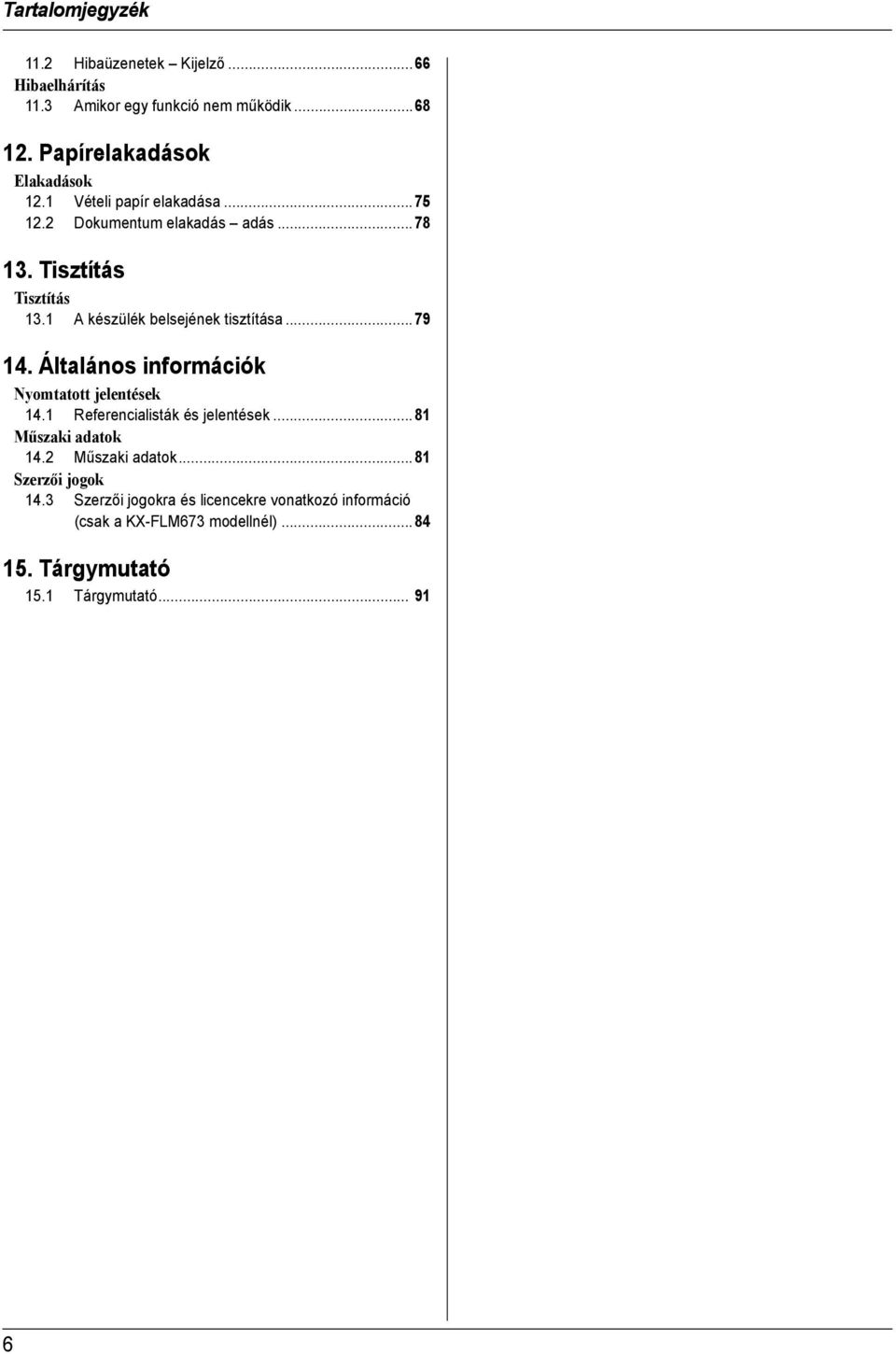

6 Tartalomjegyzék 11.2 Hibaüzenetek Kijelző...66 Hibaelhárítás 11.3 Amikor egy funkció nem működik Papírelakadások Elakadások 12.1 Vételi papír elakadása Dokumentum elakadás adás Tisztítás Tisztítás 13.1 A készülék belsejének tisztítása Általános információk Nyomtatott jelentések 14.1 Referencialisták és jelentések...81 Műszaki adatok 14.2 Műszaki adatok...81 Szerzői jogok 14.3 Szerzői jogokra és licencekre vonatkozó információ (csak a KX-FLM673 modellnél) Tárgymutató 15.1 Tárgymutató

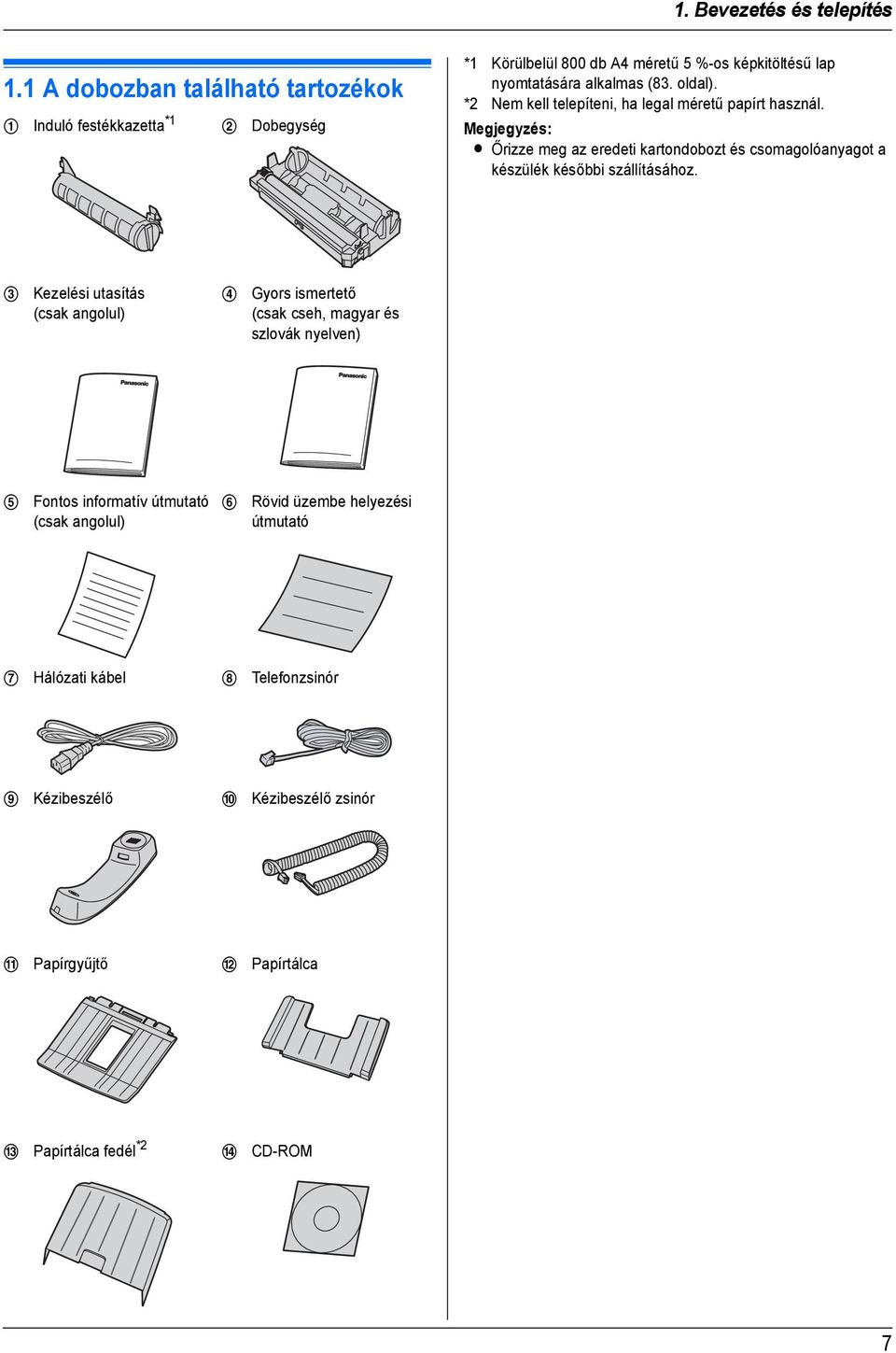

7 1. Bevezetés és telepítés 1. Tartozékok Bevezetés és telepítés 1.1 A dobozban található tartozékok 1 Induló festékkazetta *1 2 Dobegység *1 Körülbelül 800 db A4 méretű 5 %-os képkitöltésű lap nyomtatására alkalmas (83. oldal). *2 Nem kell telepíteni, ha legal méretű papírt használ. L Őrizze meg az eredeti kartondobozt és csomagolóanyagot a készülék későbbi szállításához. 3 Kezelési utasítás (csak angolul) 4 Gyors ismertető (csak cseh, magyar és szlovák nyelven) 5 Fontos informatív útmutató (csak angolul) 6 Rövid üzembe helyezési útmutató 7 Hálózati kábel 8 Telefonzsinór 9 Kézibeszélő j Kézibeszélő zsinór k Papírgyűjtő l Papírtálca m Papírtálca fedél *2 n CD-ROM 7

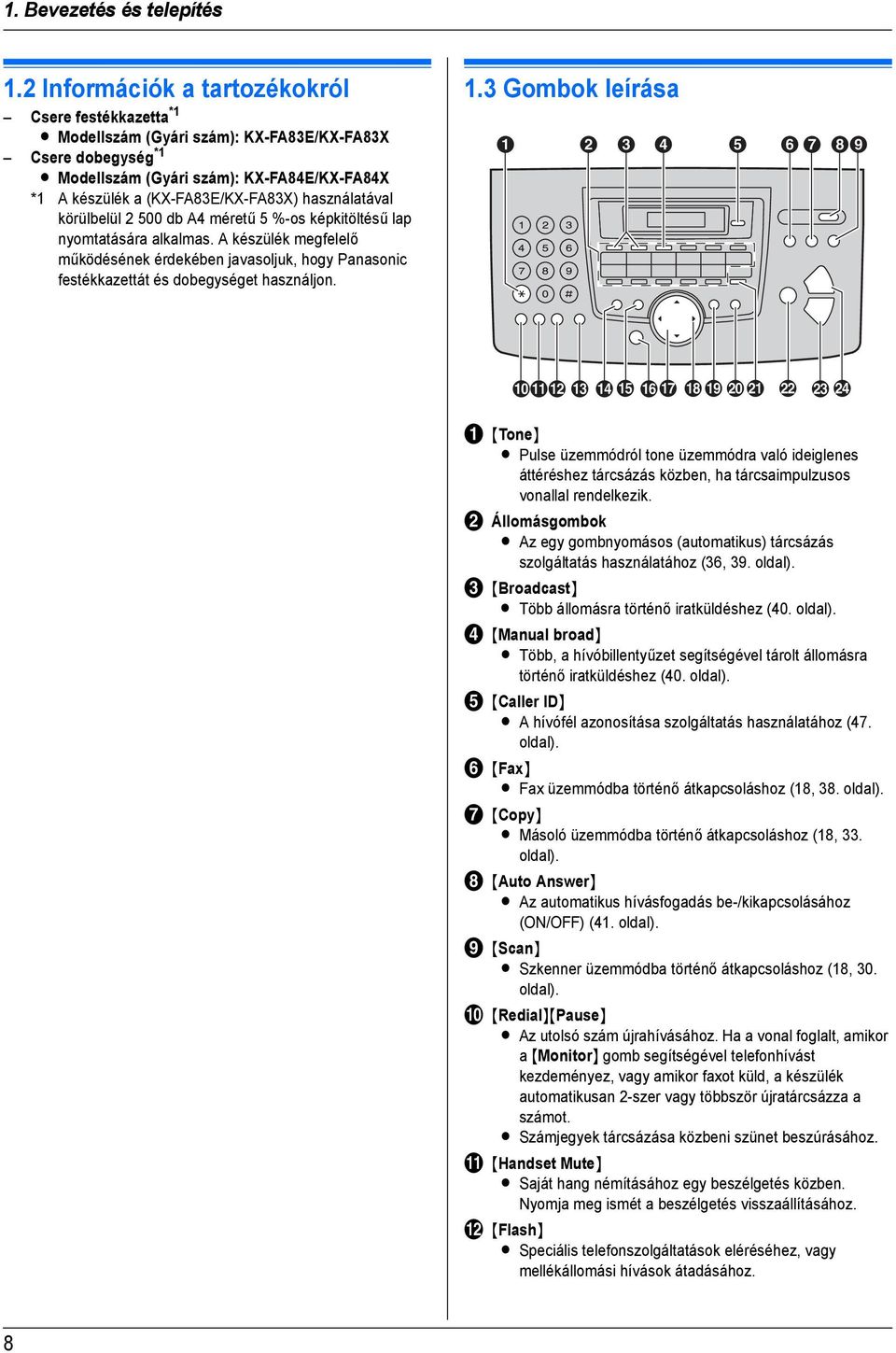

8 1. Bevezetés és telepítés 1.2 Információk a tartozékokról Csere festékkazetta *1 L Modellszám (Gyári szám): KX-FA83E/KX-FA83X Csere dobegység *1 L Modellszám (Gyári szám): KX-FA84E/KX-FA84X *1 A készülék a (KX-FA83E/KX-FA83X) használatával körülbelül db A4 méretű 5 %-os képkitöltésű lap nyomtatására alkalmas. A készülék megfelelő működésének érdekében javasoljuk, hogy Panasonic festékkazettát és dobegységet használjon. A kezelőszervek elhelyezkedése 1.3 Gombok leírása A B C D E F G HI JKL MNO PQ R S TU V W X A {Tone} L Pulse üzemmódról tone üzemmódra való ideiglenes áttéréshez tárcsázás közben, ha tárcsaimpulzusos vonallal rendelkezik. B Állomásgombok L Az egy gombnyomásos (automatikus) tárcsázás szolgáltatás használatához (36, 39. oldal). C {Broadcast} L Több állomásra történő iratküldéshez (40. oldal). D {Manual broad} L Több, a hívóbillentyűzet segítségével tárolt állomásra történő iratküldéshez (40. oldal). E {Caller ID} L A hívófél azonosítása szolgáltatás használatához (47. oldal). F {Fax} L Fax üzemmódba történő átkapcsoláshoz (18, 38. oldal). G {Copy} L Másoló üzemmódba történő átkapcsoláshoz (18, 33. oldal). H {Auto Answer} L Az automatikus hívásfogadás be-/kikapcsolásához (ON/OFF) (41. oldal). I {Scan} L Szkenner üzemmódba történő átkapcsoláshoz (18, 30. oldal). J {Redial}{Pause} L Az utolsó szám újrahívásához. Ha a vonal foglalt, amikor a {Monitor} gomb segítségével telefonhívást kezdeményez, vagy amikor faxot küld, a készülék automatikusan 2-szer vagy többször újratárcsázza a számot. L Számjegyek tárcsázása közbeni szünet beszúrásához. K {Handset Mute} L Saját hang némításához egy beszélgetés közben. Nyomja meg ismét a beszélgetés visszaállításához. L {Flash} L Speciális telefonszolgáltatások eléréséhez, vagy mellékállomási hívások átadásához. 8

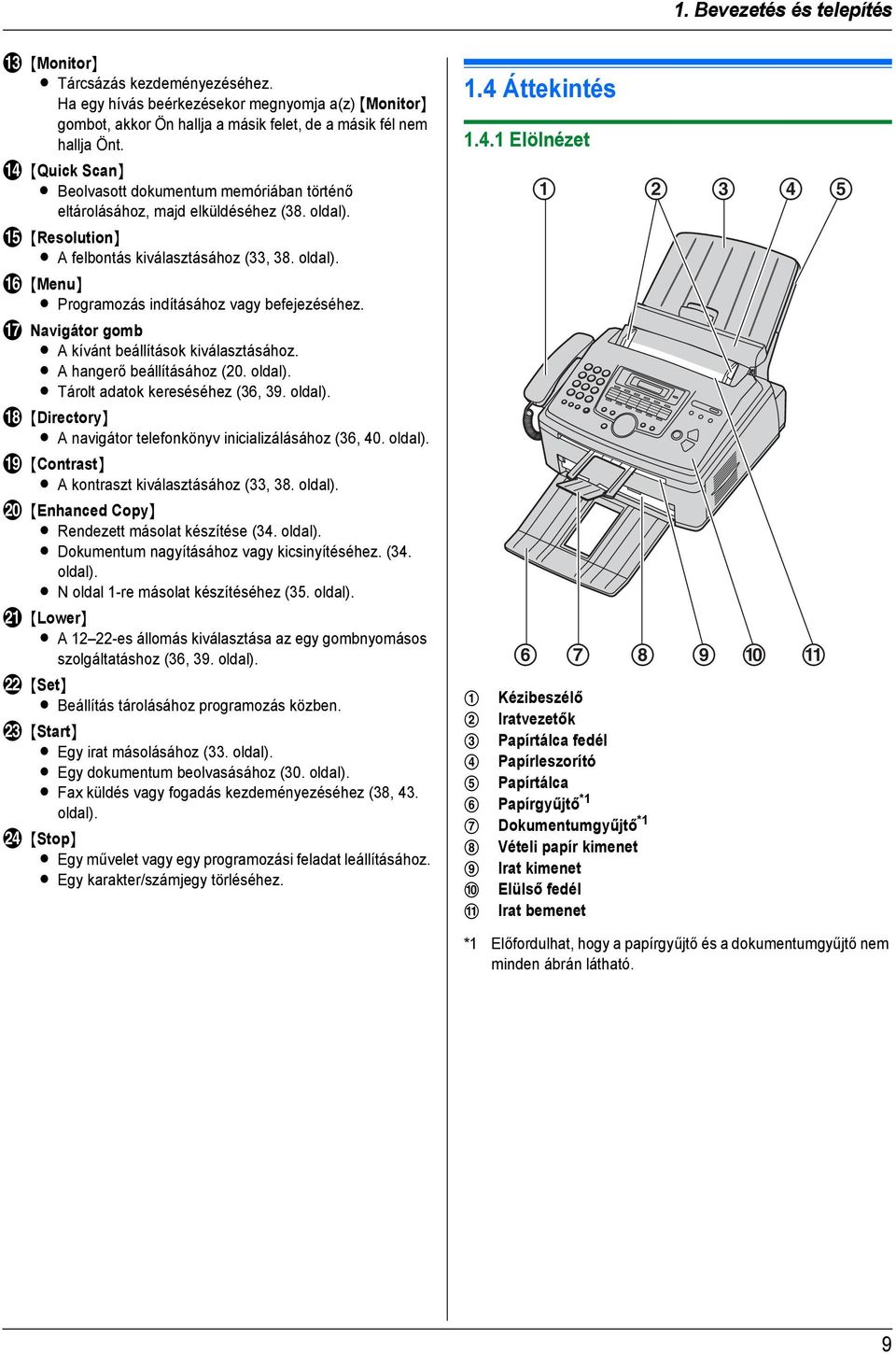

9 1. Bevezetés és telepítés M {Monitor} L Tárcsázás kezdeményezéséhez. Ha egy hívás beérkezésekor megnyomja a(z) {Monitor} gombot, akkor Ön hallja a másik felet, de a másik fél nem hallja Önt. N {Quick Scan} L Beolvasott dokumentum memóriában történő eltárolásához, majd elküldéséhez (38. oldal). O {Resolution} L A felbontás kiválasztásához (33, 38. oldal). P {Menu} L Programozás indításához vagy befejezéséhez. Q Navigátor gomb L A kívánt beállítások kiválasztásához. L A hangerő beállításához (20. oldal). L Tárolt adatok kereséséhez (36, 39. oldal). R {Directory} L A navigátor telefonkönyv inicializálásához (36, 40. oldal). S {Contrast} L A kontraszt kiválasztásához (33, 38. oldal). T {Enhanced Copy} L Rendezett másolat készítése (34. oldal). L Dokumentum nagyításához vagy kicsinyítéséhez. (34. oldal). L N oldal 1-re másolat készítéséhez (35. oldal). U {Lower} L A es állomás kiválasztása az egy gombnyomásos szolgáltatáshoz (36, 39. oldal). V {Set} L Beállítás tárolásához programozás közben. W {Start} L Egy irat másolásához (33. oldal). L Egy dokumentum beolvasásához (30. oldal). L Fax küldés vagy fogadás kezdeményezéséhez (38, 43. oldal). X {Stop} L Egy művelet vagy egy programozási feladat leállításához. L Egy karakter/számjegy törléséhez. 1.4 Áttekintés Elölnézet Kézibeszélő 2 Iratvezetők 3 Papírtálca fedél 4 Papírleszorító 5 Papírtálca 6 Papírgyűjtő *1 7 Dokumentumgyűjtő *1 8 Vételi papír kimenet 9 Irat kimenet j Elülső fedél k Irat bemenet j k *1 Előfordulhat, hogy a papírgyűjtő és a dokumentumgyűjtő nem minden ábrán látható. 9

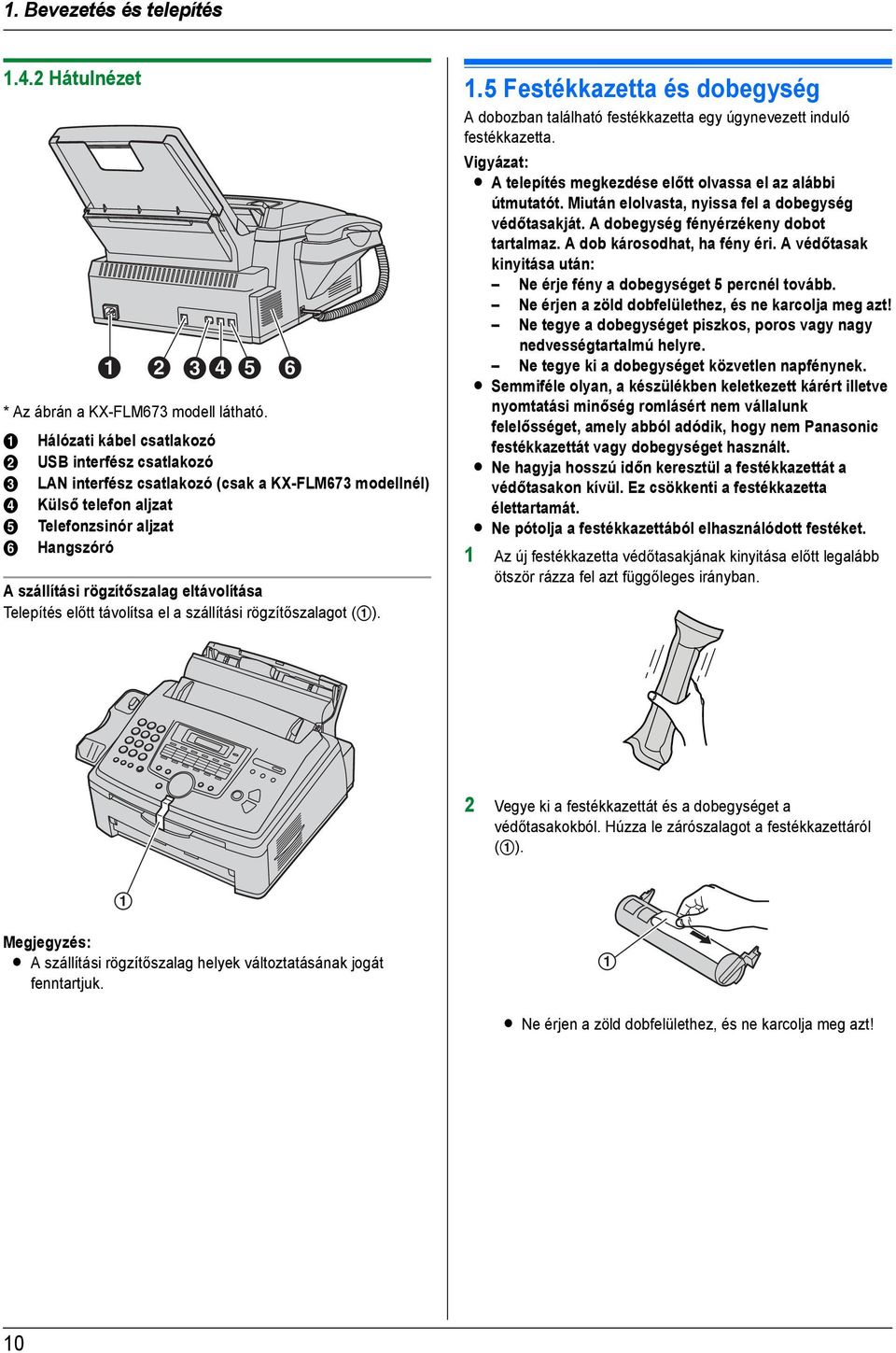

10 1. Bevezetés és telepítés Hátulnézet * Az ábrán a KX-FLM673 modell látható. A B C D E F A B CDE F Hálózati kábel csatlakozó USB interfész csatlakozó LAN interfész csatlakozó (csak a KX-FLM673 modellnél) Külső telefon aljzat Telefonzsinór aljzat Hangszóró A szállítási rögzítőszalag eltávolítása Telepítés előtt távolítsa el a szállítási rögzítőszalagot (1). Telepítés 1.5 Festékkazetta és dobegység A dobozban található festékkazetta egy úgynevezett induló festékkazetta. Vigyázat: L A telepítés megkezdése előtt olvassa el az alábbi útmutatót. Miután elolvasta, nyissa fel a dobegység védőtasakját. A dobegység fényérzékeny dobot tartalmaz. A dob károsodhat, ha fény éri. A védőtasak kinyitása után: Ne érje fény a dobegységet 5 percnél tovább. Ne érjen a zöld dobfelülethez, és ne karcolja meg azt! Ne tegye a dobegységet piszkos, poros vagy nagy nedvességtartalmú helyre. Ne tegye ki a dobegységet közvetlen napfénynek. L Semmiféle olyan, a készülékben keletkezett kárért illetve nyomtatási minőség romlásért nem vállalunk felelősséget, amely abból adódik, hogy nem Panasonic festékkazettát vagy dobegységet használt. L Ne hagyja hosszú időn keresztül a festékkazettát a védőtasakon kívül. Ez csökkenti a festékkazetta élettartamát. L Ne pótolja a festékkazettából elhasználódott festéket. 1 Az új festékkazetta védőtasakjának kinyitása előtt legalább ötször rázza fel azt függőleges irányban. 2 Vegye ki a festékkazettát és a dobegységet a védőtasakokból. Húzza le zárószalagot a festékkazettáról (1). 1 L A szállítási rögzítőszalag helyek változtatásának jogát fenntartjuk. 1 L Ne érjen a zöld dobfelülethez, és ne karcolja meg azt! 10

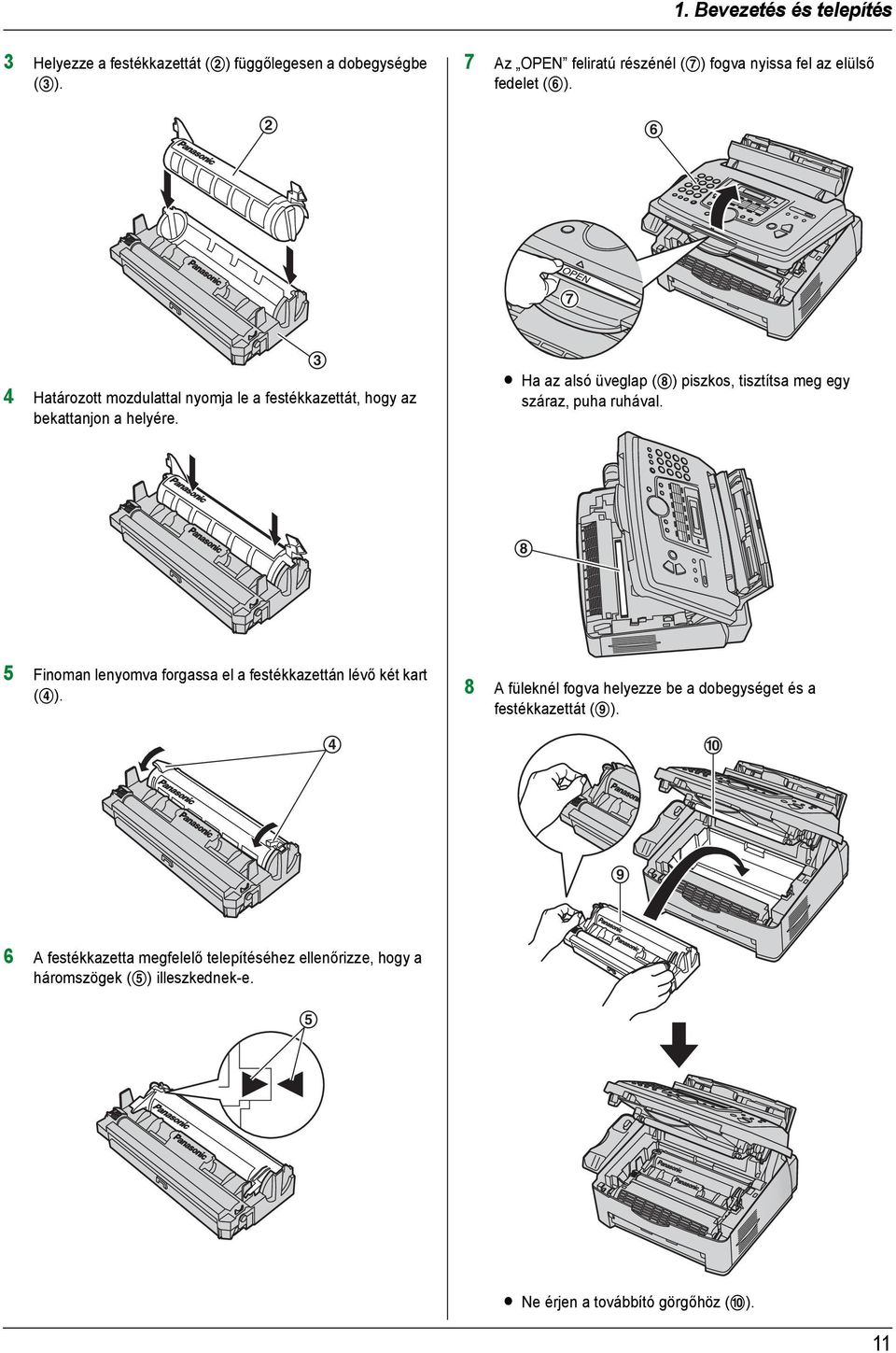

11 1. Bevezetés és telepítés 3 Helyezze a festékkazettát (2) függőlegesen a dobegységbe (3). 2 7 Az OPEN feliratú részénél (7) fogva nyissa fel az elülső fedelet (6) Határozott mozdulattal nyomja le a festékkazettát, hogy az bekattanjon a helyére. 3 L Ha az alsó üveglap (8) piszkos, tisztítsa meg egy száraz, puha ruhával. 8 5 Finoman lenyomva forgassa el a festékkazettán lévő két kart (4). 4 8 A füleknél fogva helyezze be a dobegységet és a festékkazettát (9). j 9 6 A festékkazetta megfelelő telepítéséhez ellenőrizze, hogy a háromszögek (5) illeszkednek-e. 5 L Ne érjen a továbbító görgőhöz (j). 11

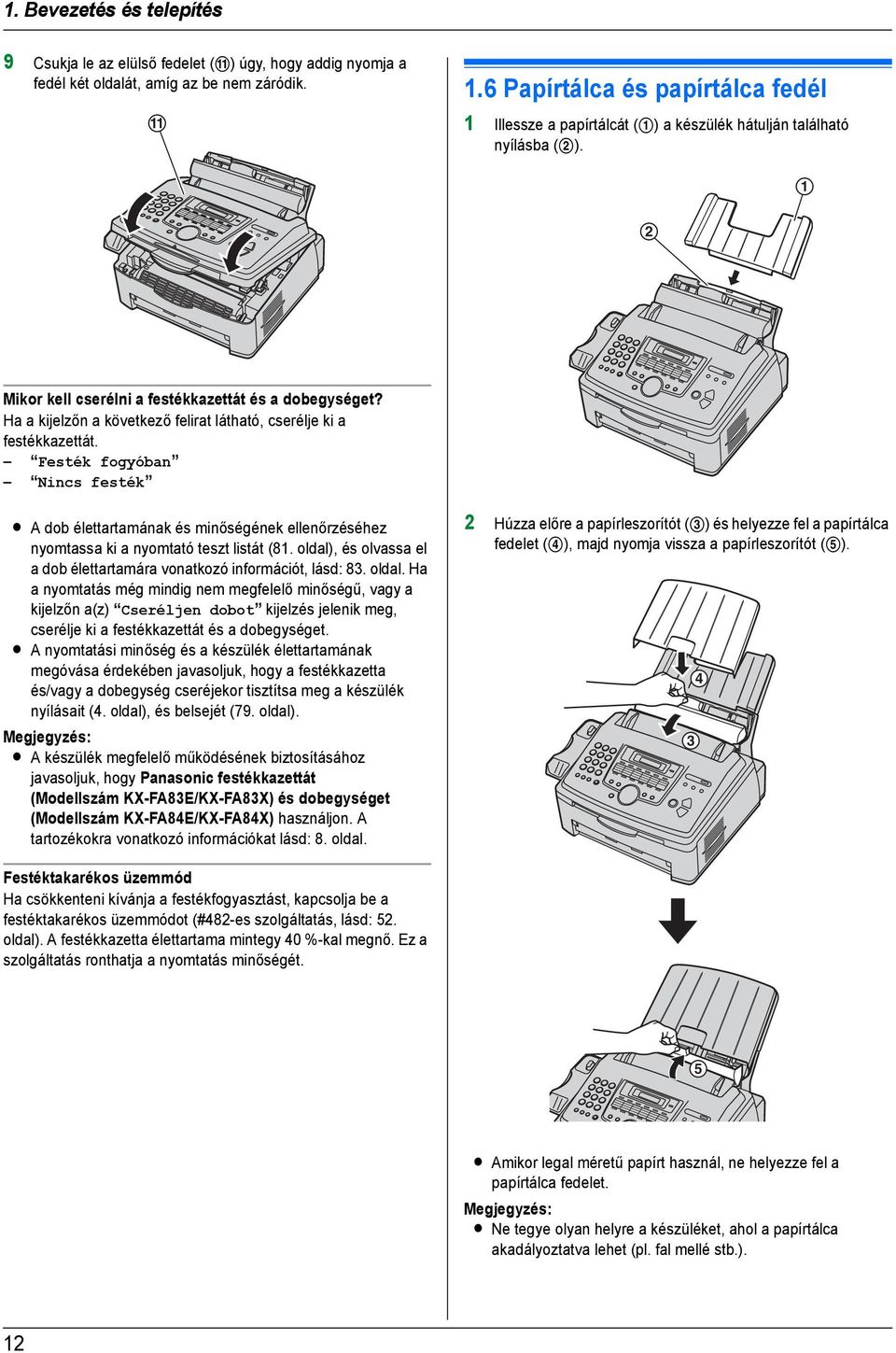

12 1. Bevezetés és telepítés 9 Csukja le az elülső fedelet (k) úgy, hogy addig nyomja a fedél két oldalát, amíg az be nem záródik. k 1.6 Papírtálca és papírtálca fedél 1 Illessze a papírtálcát (1) a készülék hátulján található nyílásba (2). 1 2 Mikor kell cserélni a festékkazettát és a dobegységet? Ha a kijelzőn a következő felirat látható, cserélje ki a festékkazettát. Festék fogyóban Nincs festék L A dob élettartamának és minőségének ellenőrzéséhez nyomtassa ki a nyomtató teszt listát (81. oldal), és olvassa el a dob élettartamára vonatkozó információt, lásd: 83. oldal. Ha a nyomtatás még mindig nem megfelelő minőségű, vagy a kijelzőn a(z) Cseréljen dobot kijelzés jelenik meg, cserélje ki a festékkazettát és a dobegységet. L A nyomtatási minőség és a készülék élettartamának megóvása érdekében javasoljuk, hogy a festékkazetta és/vagy a dobegység cseréjekor tisztítsa meg a készülék nyílásait (4. oldal), és belsejét (79. oldal). L A készülék megfelelő működésének biztosításához javasoljuk, hogy Panasonic festékkazettát (Modellszám KX-FA83E/KX-FA83X) és dobegységet (Modellszám KX-FA84E/KX-FA84X) használjon. A tartozékokra vonatkozó információkat lásd: 8. oldal. 2 Húzza előre a papírleszorítót (3) és helyezze fel a papírtálca fedelet (4), majd nyomja vissza a papírleszorítót (5). 4 3 Festéktakarékos üzemmód Ha csökkenteni kívánja a festékfogyasztást, kapcsolja be a festéktakarékos üzemmódot (#482-es szolgáltatás, lásd: 52. oldal). A festékkazetta élettartama mintegy 40 %-kal megnő. Ez a szolgáltatás ronthatja a nyomtatás minőségét. 5 L Amikor legal méretű papírt használ, ne helyezze fel a papírtálca fedelet. L Ne tegye olyan helyre a készüléket, ahol a papírtálca akadályoztatva lehet (pl. fal mellé stb.). 12

13 1. Bevezetés és telepítés A papírtálca eltávolítása Húzza előre a papírtálcát a nyíl irányába. 1.7 Papírgyűjtő Igazítsa a papírgyűjtőn lévő nyílásokat (1) a készülék alján levő pöckökhöz (2), majd illessze be a papírgyűjtő két fülét a készülék nyílásaiba (3) L Ne helyezze a készüléket olyan helyre, ahol a papírgyűjtő könnyen nekiütközhet valaminek. L A dokumentum és a vételi papír a készülék elején jön ki. Ne tegyen semmit a készülék elé. L A papírgyűjtőben körülbelül 100 kinyomtatott lap fér el. Mielőtt a papírgyűjtő megtelik, távolítsa el a kinyomtatott lapokat. 13

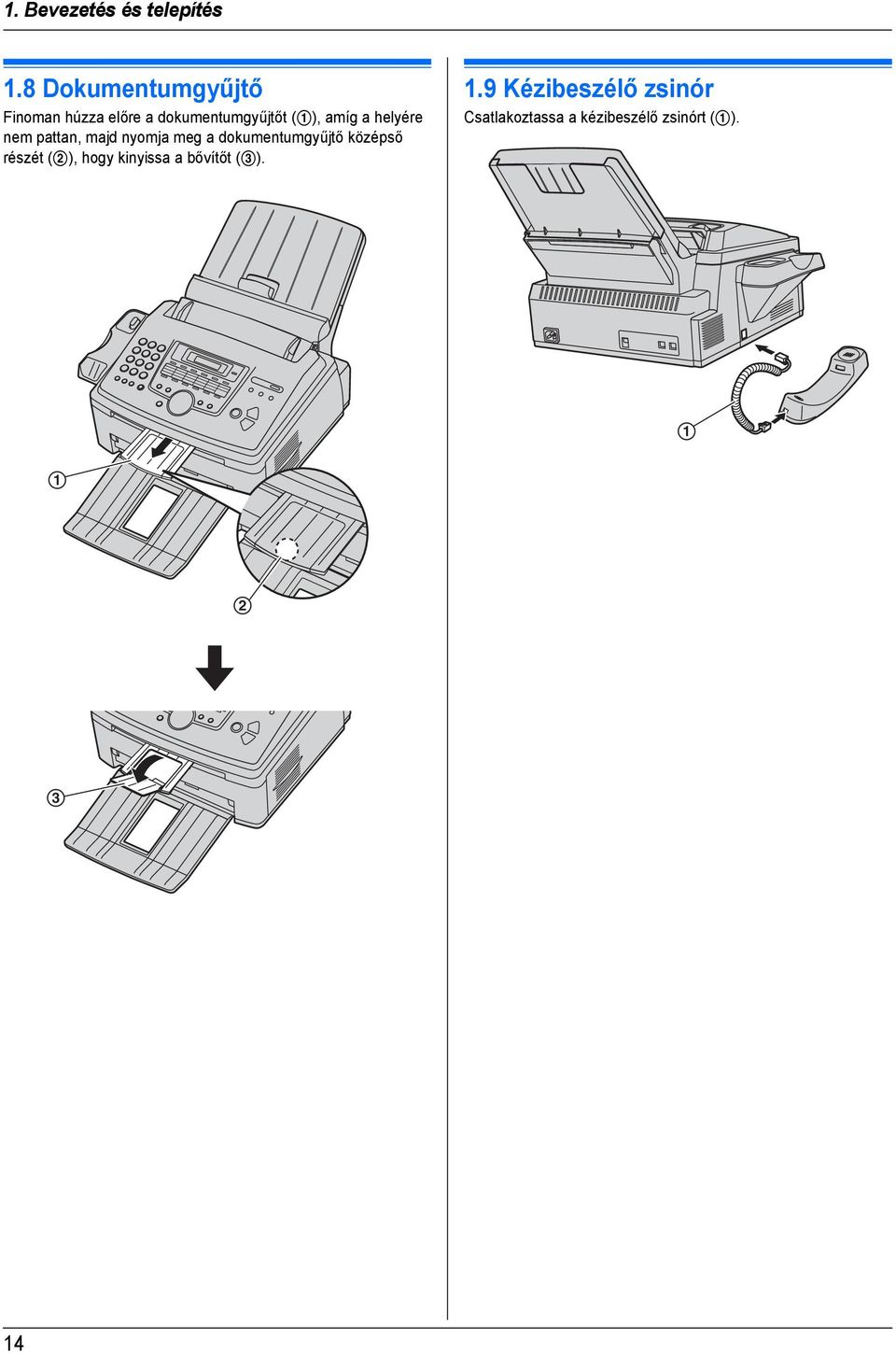

14 1. Bevezetés és telepítés 1.8 Dokumentumgyűjtő Finoman húzza előre a dokumentumgyűjtőt (1), amíg a helyére nem pattan, majd nyomja meg a dokumentumgyűjtő középső részét (2), hogy kinyissa a bővítőt (3). 1.9 Kézibeszélő zsinór Csatlakoztassa a kézibeszélő zsinórt (1)

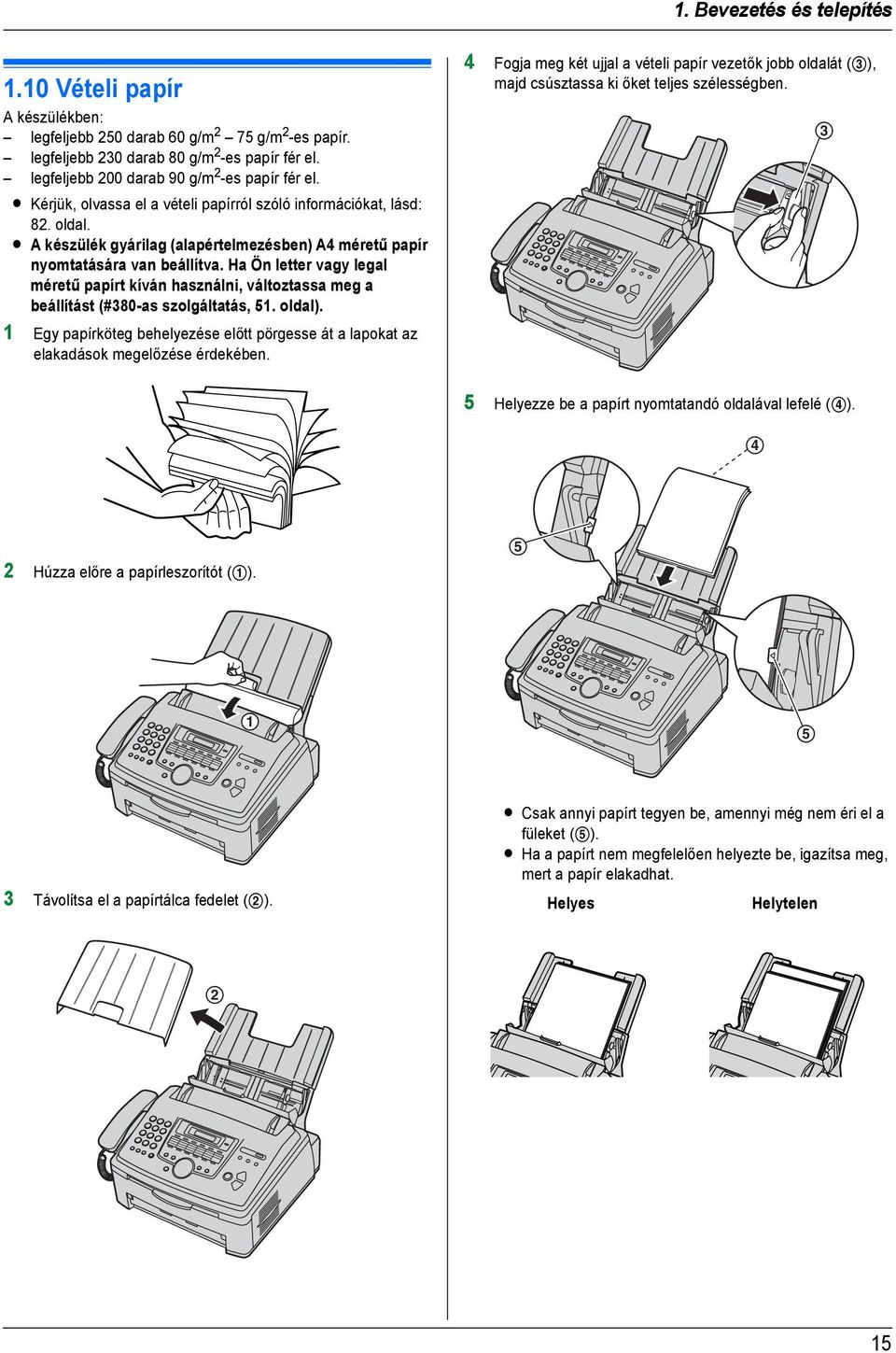

15 1. Bevezetés és telepítés 1.10 Vételi papír A készülékben: legfeljebb 250 darab 60 g/m 2 75 g/m 2 -es papír. legfeljebb 230 darab 80 g/m 2 -es papír fér el. legfeljebb 200 darab 90 g/m 2 -es papír fér el. L Kérjük, olvassa el a vételi papírról szóló információkat, lásd: 82. oldal. L A készülék gyárilag (alapértelmezésben) A4 méretű papír nyomtatására van beállítva. Ha Ön letter vagy legal méretű papírt kíván használni, változtassa meg a beállítást (#380-as szolgáltatás, 51. oldal). 1 Egy papírköteg behelyezése előtt pörgesse át a lapokat az elakadások megelőzése érdekében. 4 Fogja meg két ujjal a vételi papír vezetők jobb oldalát (3), majd csúsztassa ki őket teljes szélességben. 3 5 Helyezze be a papírt nyomtatandó oldalával lefelé (4). 4 2 Húzza előre a papírleszorítót (1) Távolítsa el a papírtálca fedelet (2). L Csak annyi papírt tegyen be, amennyi még nem éri el a füleket (5). L Ha a papírt nem megfelelően helyezte be, igazítsa meg, mert a papír elakadhat. Helyes Helytelen 2 15

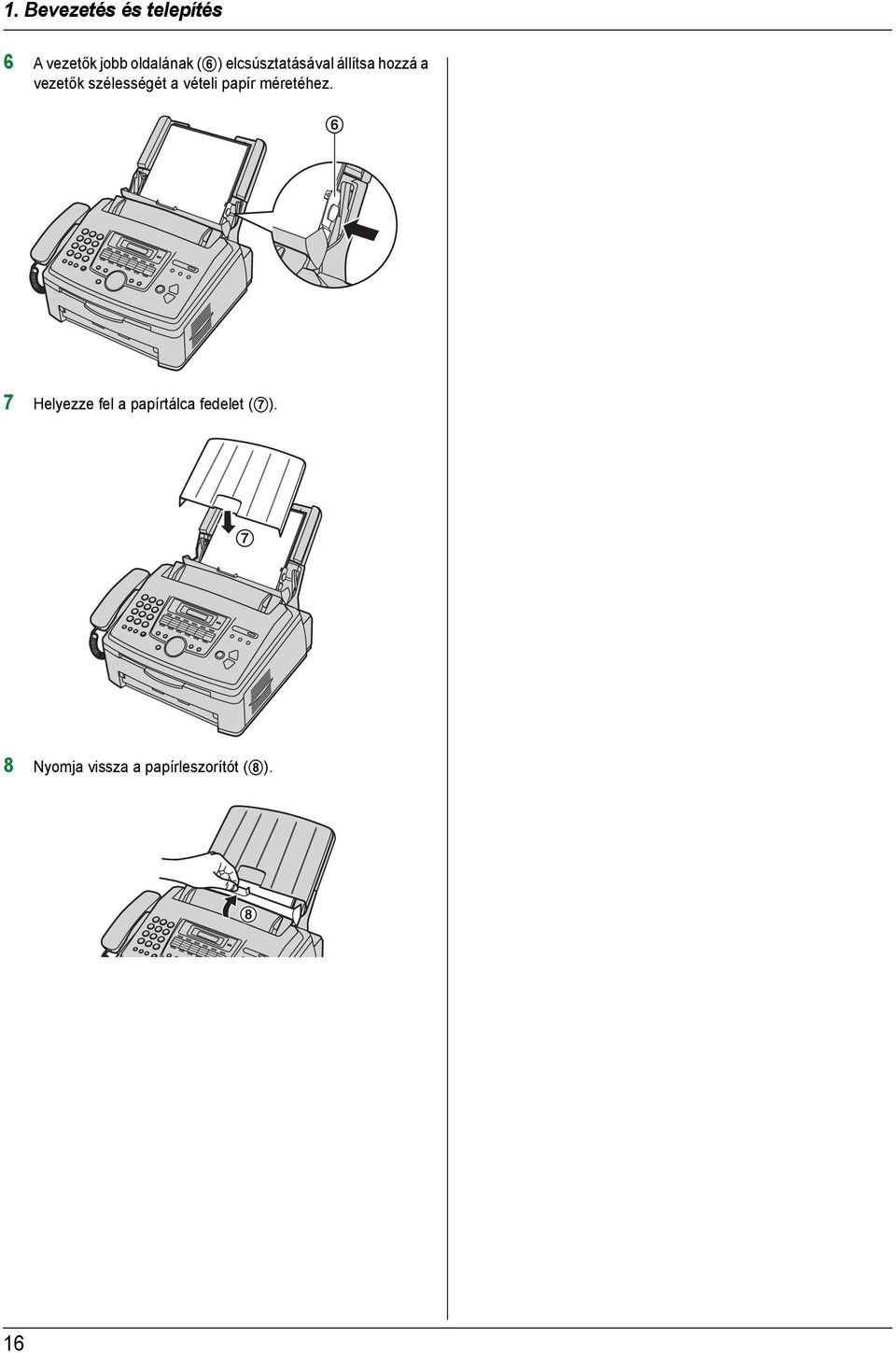

16 1. Bevezetés és telepítés 6 A vezetők jobb oldalának (6) elcsúsztatásával állítsa hozzá a vezetők szélességét a vételi papír méretéhez. 6 7 Helyezze fel a papírtálca fedelet (7). 7 8 Nyomja vissza a papírleszorítót (8). 8 16

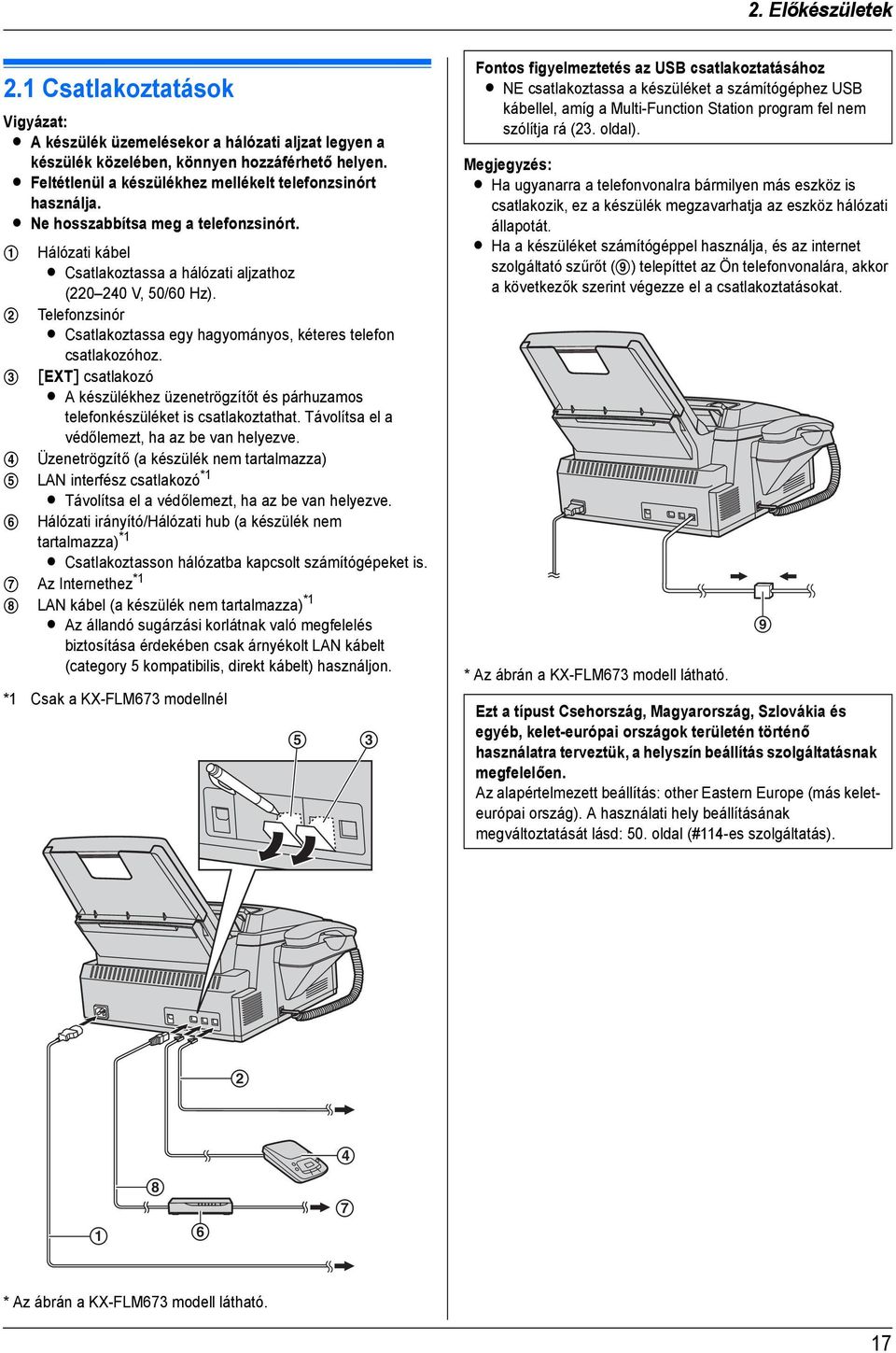

17 2. Előkészületek 2. Csatlakoztatások Előkészületek és beállítás 2.1 Csatlakoztatások Vigyázat: L A készülék üzemelésekor a hálózati aljzat legyen a készülék közelében, könnyen hozzáférhető helyen. L Feltétlenül a készülékhez mellékelt telefonzsinórt használja. L Ne hosszabbítsa meg a telefonzsinórt. 1 Hálózati kábel L Csatlakoztassa a hálózati aljzathoz ( V, 50/60 Hz). 2 Telefonzsinór L Csatlakoztassa egy hagyományos, kéteres telefon csatlakozóhoz. 3 [EXT] csatlakozó L A készülékhez üzenetrögzítőt és párhuzamos telefonkészüléket is csatlakoztathat. Távolítsa el a védőlemezt, ha az be van helyezve. 4 Üzenetrögzítő (a készülék nem tartalmazza) 5 LAN interfész csatlakozó *1 L Távolítsa el a védőlemezt, ha az be van helyezve. 6 Hálózati irányító/hálózati hub (a készülék nem tartalmazza) *1 L Csatlakoztasson hálózatba kapcsolt számítógépeket is. 7 Az Internethez *1 8 LAN kábel (a készülék nem tartalmazza) *1 L Az állandó sugárzási korlátnak való megfelelés biztosítása érdekében csak árnyékolt LAN kábelt (category 5 kompatibilis, direkt kábelt) használjon. *1 Csak a KX-FLM673 modellnél 5 3 Fontos figyelmeztetés az USB csatlakoztatásához L NE csatlakoztassa a készüléket a számítógéphez USB kábellel, amíg a Multi-Function Station program fel nem szólítja rá (23. oldal). L Ha ugyanarra a telefonvonalra bármilyen más eszköz is csatlakozik, ez a készülék megzavarhatja az eszköz hálózati állapotát. L Ha a készüléket számítógéppel használja, és az internet szolgáltató szűrőt (9) telepíttet az Ön telefonvonalára, akkor a következők szerint végezze el a csatlakoztatásokat. * Az ábrán a KX-FLM673 modell látható. 9 Ezt a típust Csehország, Magyarország, Szlovákia és egyéb, kelet-európai országok területén történő használatra terveztük, a helyszín beállítás szolgáltatásnak megfelelően. Az alapértelmezett beállítás: other Eastern Europe (más keleteurópai ország). A használati hely beállításának megváltoztatását lásd: 50. oldal (#114-es szolgáltatás) * Az ábrán a KX-FLM673 modell látható. 17

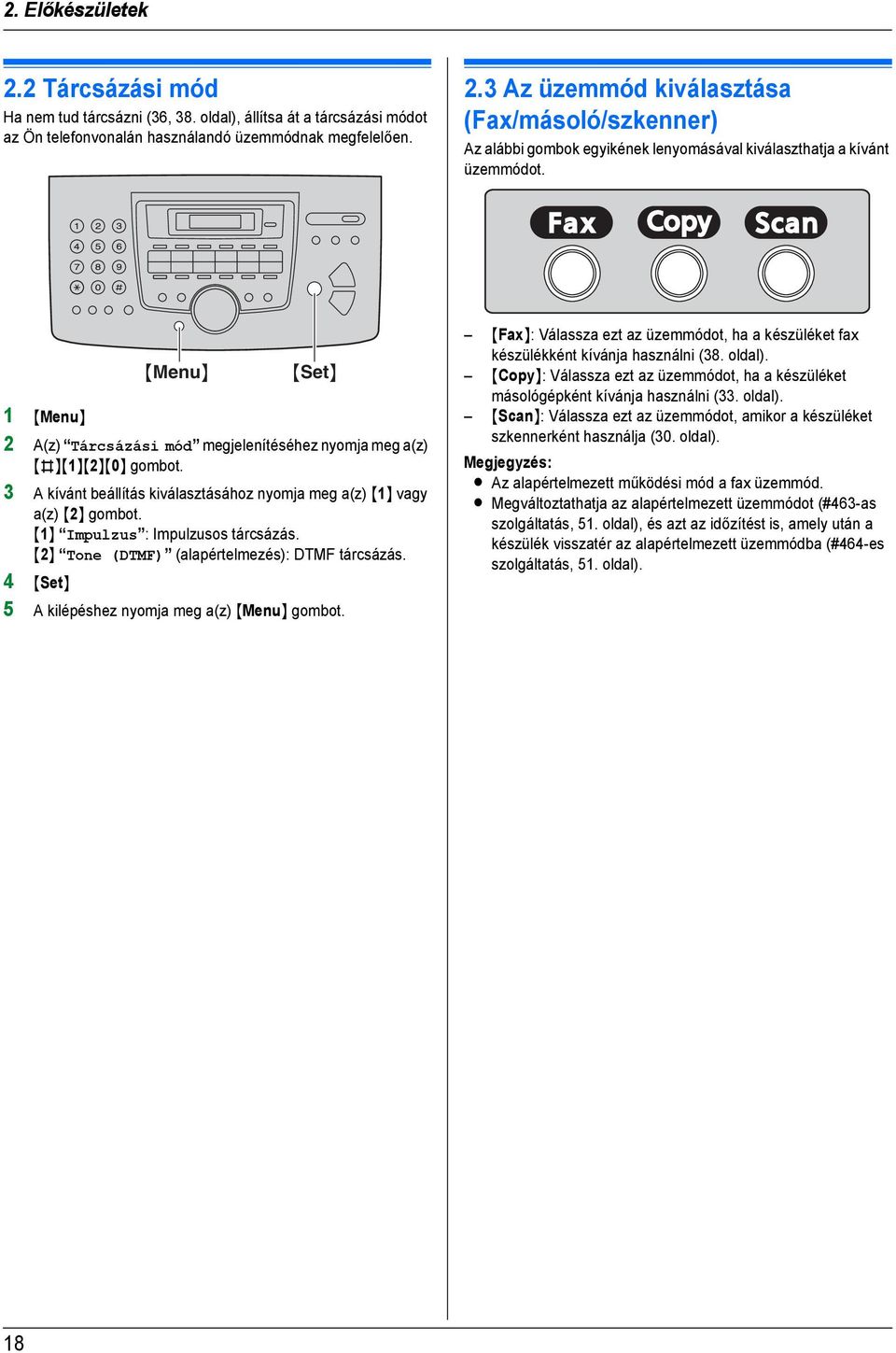

18 2. Előkészületek 2.2 Tárcsázási mód Ha nem tud tárcsázni (36, 38. oldal), állítsa át a tárcsázási módot az Ön telefonvonalán használandó üzemmódnak megfelelően. 2.3 Az üzemmód kiválasztása (Fax/másoló/szkenner) Az alábbi gombok egyikének lenyomásával kiválaszthatja a kívánt üzemmódot. {Menu} {Set} 1 {Menu} 2 A(z) Tárcsázási mód megjelenítéséhez nyomja meg a(z) {#}{1}{2}{0} gombot. 3 A kívánt beállítás kiválasztásához nyomja meg a(z) {1} vagy a(z) {2} gombot. {1} Impulzus : Impulzusos tárcsázás. {2} Tone (DTMF) (alapértelmezés): DTMF tárcsázás. 4 {Set} 5 A kilépéshez nyomja meg a(z) {Menu} gombot. {Fax}: Válassza ezt az üzemmódot, ha a készüléket fax készülékként kívánja használni (38. oldal). {Copy}: Válassza ezt az üzemmódot, ha a készüléket másológépként kívánja használni (33. oldal). {Scan}: Válassza ezt az üzemmódot, amikor a készüléket szkennerként használja (30. oldal). L Az alapértelmezett működési mód a fax üzemmód. L Megváltoztathatja az alapértelmezett üzemmódot (#463-as szolgáltatás, 51. oldal), és azt az időzítést is, amely után a készülék visszatér az alapértelmezett üzemmódba (#464-es szolgáltatás, 51. oldal). 18

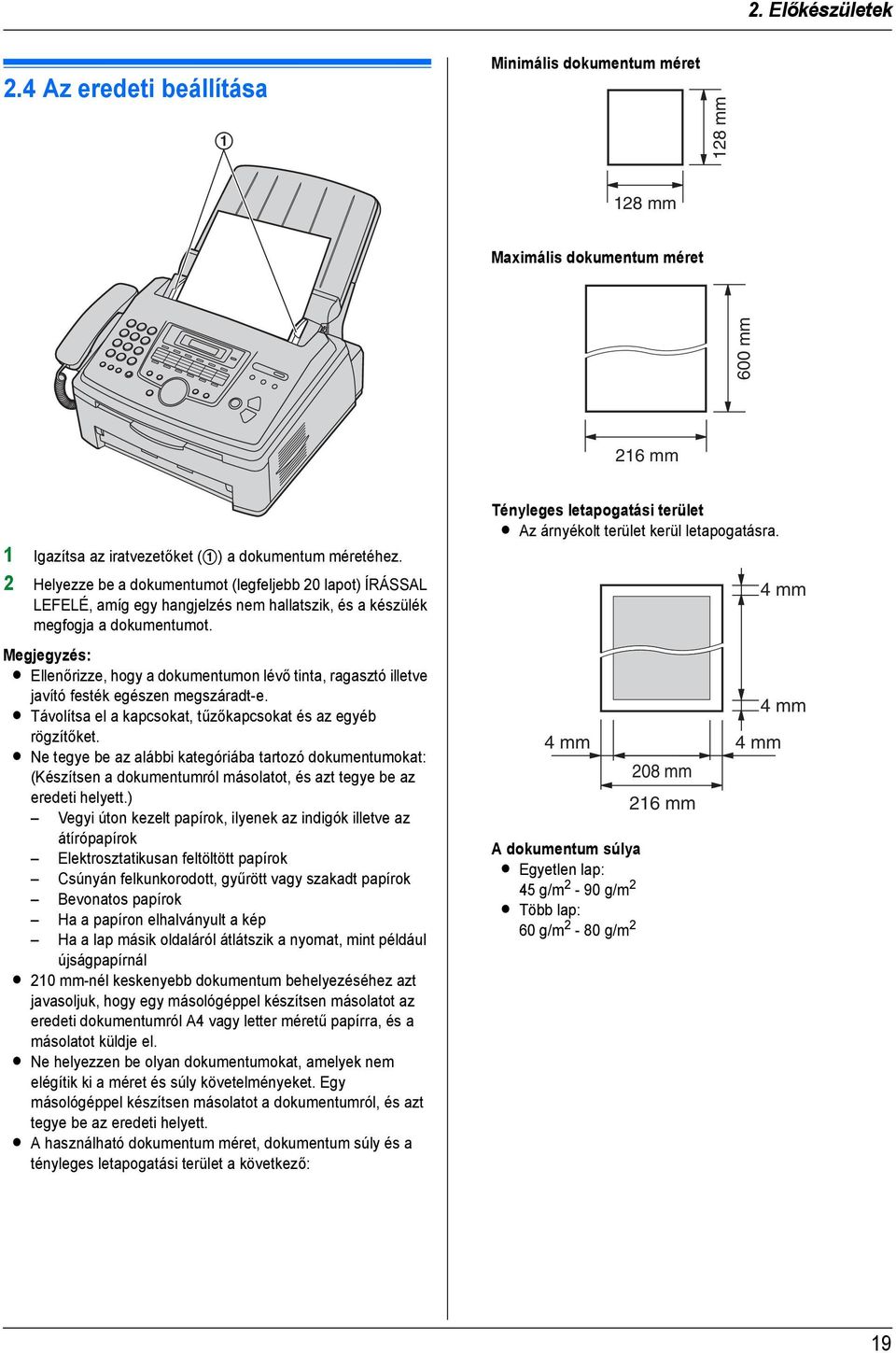

19 2. Előkészületek Dokumentum követelmények 2.4 Az eredeti beállítása 1 Minimális dokumentum méret 128 mm 128 mm Maximális dokumentum méret 600 mm 216 mm 1 Igazítsa az iratvezetőket (1) a dokumentum méretéhez. 2 Helyezze be a dokumentumot (legfeljebb 20 lapot) ÍRÁSSAL LEFELÉ, amíg egy hangjelzés nem hallatszik, és a készülék megfogja a dokumentumot. L Ellenőrizze, hogy a dokumentumon lévő tinta, ragasztó illetve javító festék egészen megszáradt-e. L Távolítsa el a kapcsokat, tűzőkapcsokat és az egyéb rögzítőket. L Ne tegye be az alábbi kategóriába tartozó dokumentumokat: (Készítsen a dokumentumról másolatot, és azt tegye be az eredeti helyett.) Vegyi úton kezelt papírok, ilyenek az indigók illetve az átírópapírok Elektrosztatikusan feltöltött papírok Csúnyán felkunkorodott, gyűrött vagy szakadt papírok Bevonatos papírok Ha a papíron elhalványult a kép Ha a lap másik oldaláról átlátszik a nyomat, mint például újságpapírnál L 210 mm-nél keskenyebb dokumentum behelyezéséhez azt javasoljuk, hogy egy másológéppel készítsen másolatot az eredeti dokumentumról A4 vagy letter méretű papírra, és a másolatot küldje el. L Ne helyezzen be olyan dokumentumokat, amelyek nem elégítik ki a méret és súly követelményeket. Egy másológéppel készítsen másolatot a dokumentumról, és azt tegye be az eredeti helyett. L A használható dokumentum méret, dokumentum súly és a tényleges letapogatási terület a következő: Tényleges letapogatási terület L Az árnyékolt terület kerül letapogatásra. 4 mm 4 mm 208 mm A dokumentum súlya L Egyetlen lap: 45 g/m 2-90 g/m 2 L Több lap: 60 g/m 2-80 g/m mm 4 mm 4 mm 19

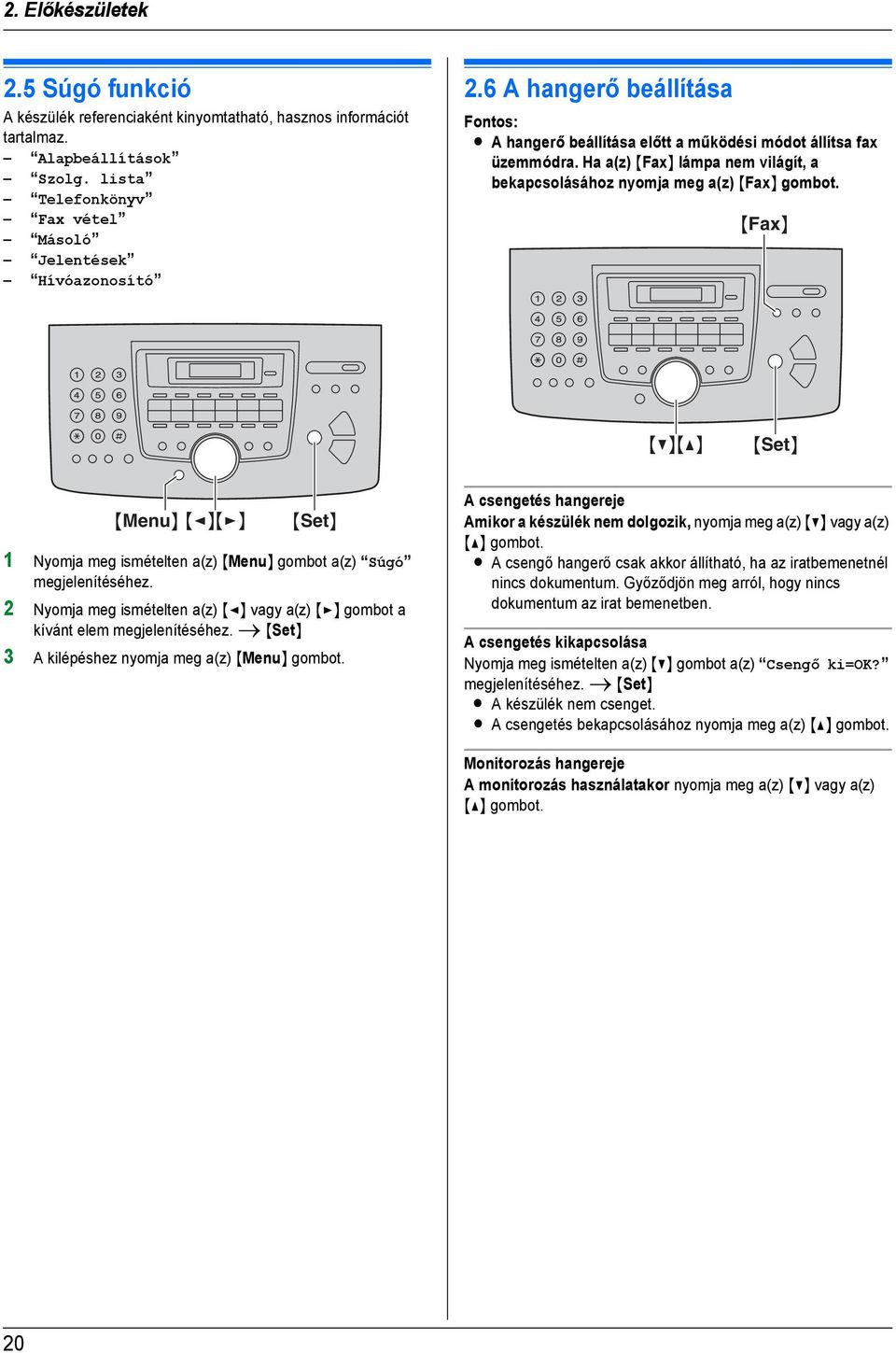

20 2. Előkészületek Súgó 2.5 Súgó funkció A készülék referenciaként kinyomtatható, hasznos információt tartalmaz. Alapbeállítások Szolg. lista Telefonkönyv Fax vétel Másoló Jelentések Hívóazonosító Hangerő 2.6 A hangerő beállítása Fontos: L A hangerő beállítása előtt a működési módot állítsa fax üzemmódra. Ha a(z) {Fax} lámpa nem világít, a bekapcsolásához nyomja meg a(z) {Fax} gombot. {Fax} {V}{^} {Set} {Menu} {<}{>} {Set} 1 Nyomja meg ismételten a(z) {Menu} gombot a(z) Súgó megjelenítéséhez. 2 Nyomja meg ismételten a(z) {<} vagy a(z) {>} gombot a kívánt elem megjelenítéséhez. i {Set} 3 A kilépéshez nyomja meg a(z) {Menu} gombot. A csengetés hangereje Amikor a készülék nem dolgozik, nyomja meg a(z) {V} vagy a(z) {^} gombot. L A csengő hangerő csak akkor állítható, ha az iratbemenetnél nincs dokumentum. Győződjön meg arról, hogy nincs dokumentum az irat bemenetben. A csengetés kikapcsolása Nyomja meg ismételten a(z) {V} gombot a(z) Csengő ki=ok? megjelenítéséhez. i {Set} L A készülék nem csenget. L A csengetés bekapcsolásához nyomja meg a(z) {^} gombot. Monitorozás hangereje A monitorozás használatakor nyomja meg a(z) {V} vagy a(z) {^} gombot. 20

21 2. Előkészületek Kezdeti beállítások 2.7 Dátum és idő {Fax} 2.8 Az Ön logója Beprogramozhatja saját logóját (az Ön nevét, a cég nevét stb.), hogy az a készülékéből elküldött minden oldal tetején megjelenjen. {Menu} {<}{>} {Set} 1 {Menu} i {#}{1}{0}{1} i {Set} N: 01/H:01/É:08 Idő=00:00 2 Írja be az aktuális dátumot/hónapot/évet/órát/percet mindegyik számára 2-2 számjegy kiválasztásával. Nyomja meg ismételten a(z) {*} gombot a(z) de. vagy du., illetve a 24 órás formátumú idő beírás kiválasztásához. Példa: 10 Augusztus du. 10:15 (12-órás formátum) 1. Nyomja meg a(z) {1}{0} {0}{8} {0}{8} {1}{0} {1}{5} gombot. N: 10/H:08/É:08 Idő=10:15 2. Nyomja le ismételten a(z) {*} gombot a(z) du. kiválasztásához. 3 {Set} 4 A kilépéshez nyomja meg a(z) {Menu} gombot. L A másik fél fax készüléke a dátumot és az időt az Ön által elküldött minden oldal tetejére rányomtatja, az Ön készüléke dátum és idő beállításának megfelelően. L A dátum és az idő beállítása után, ha a készülék másoló üzemmódban van, a(z) {Fax} gomb lenyomásával változtassa az üzemmódot fax módra. Készülékének dátum és idő beállítását a kijelzőjén ellenőrizheti. {Menu} {<}{>} {Set} 1 {Menu} i {#}{1}{0}{2} i {Set} LOGO= 2 Írja le a legfeljebb 30 karakter hosszú logóját (a karakterbevitelt lásd: 62. oldal). i {Set} 3 A kilépéshez nyomja meg a(z) {Menu} gombot. {Stop} Hibajavítás A(z) {<} vagy a(z) {>} gomb segítségével vigye a kurzort a helytelen karakterre, és javítsa ki. L Az összes karakter törléséhez nyomja meg, és tartsa lenyomva a(z) {Stop} gombot. Hibajavítás A(z) {<} vagy a(z) {>} gomb segítségével vigye a kurzort a helytelen számra, és javítsa ki. 21

22 2. Előkészületek 2.9 Az Ön fax telefonszáma Beprogramozhatja az Ön fax telefonszámát, hogy az a készülékéből elküldött minden oldal tetején megjelenjen. {Flash} {<}{>} {Menu} 1 {Menu} i {#}{1}{0}{3} i {Set} No.= {Stop} {Set} 2 Adja be a legfeljebb 20 számjegyet tartalmazó fax telefonszámát. L Ha + jelet kíván bevinni, nyomja meg a(z) {*} gombot. L Ha szóközt kíván bevinni, nyomja meg a(z) {#} gombot. L Ha kötőjelet kíván bevinni, nyomja meg a(z) {Flash} gombot. L Egy szám törléséhez nyomja meg a(z) {Stop} gombot. 3 {Set} 4 A kilépéshez nyomja meg a(z) {Menu} gombot. Hibajavítás A(z) {<} vagy a(z) {>} gomb segítségével vigye a kurzort a helytelen számra, és javítsa ki. L Az összes szám törléséhez nyomja meg, és tartsa lenyomva a(z) {Stop} gombot A készülék konfigurálása a LAN eléréséhez (csak a KX-FLM673 modellnél) Iratokat nyomtathat, dokumentumokat olvashat be, faxokat fogadhat, illetve faxokat küldhet a LAN-on lévő számítógép segítségével. Ezeknek a szolgáltatásoknak az engedélyezéséhez be kell állítania a készülékhez az IP címet, az alhálózat maszkot és az alapértelmezett átjárót. Fontos: L Amikor az IP címet, az alhálózat maszkot és az alapértelmezett átjárót állítja be, forduljon a hálózati rendszergazdájához Automatikus beállítás egy DHCP szerverrel A használat körülményei: Amikor csak egy készülék csatlakozik a LAN-hoz. Amikor hálózati rendszergazdája egy DHCP (Dynamic Host Configuration Protocol - Dinamikus állomáskonfiguráló protokoll) szerverrel kezeli a hálózatot, az automatikusan kijelöl a készülékhez egy IP (Internet Protocol) címet, egy alhálózat maszkot és egy alapértelmezett átjárót. 1 Miután a LAN kábelt csatlakoztatta a készülékhez és a számítógéphez, csatlakoztassa a hálózati kábelt. L Az IP cím, az alhálózat maszk és az alapértelmezett átjáró automatikusan beállításra kerül. 2 Telepítse a Multi-Function Station programot azon a számítógépen, amelyet ezzel kíván használni. A további részleteket lásd: 23. oldal. L Két vagy több készüléket is csatlakoztathat, és az IP címeket automatikusan kijelöltetheti egy DHCP szerverrel, de azt javasoljuk, hogy a szükségtelen zavarok elkerülése érdekében az egyes készülékekhez manuálisan jelöljön ki statikus IP címeket Manuális beállítás A használat körülményei: Amikor hálózati rendszergazdája a hálózatot nem DHCP szerverrel kezeli. Amikor a LAN-hoz két vagy több készülék csatlakozik. Önnek manuálisan kell kijelölnie az IP címet, az alhálózat maszkot és az alapértelmezett átjárót. 1 {Menu} 2 A(z) DHCP megjelenítéséhez nyomja meg a(z) {#}{5}{0}{0} gombot. 3 A(z) Letiltva kiválasztásához nyomja meg a(z) {0} gombot. i {Set} 4 Állítsa be az egyes elemeket. Az IP címnél: 1. A(z) IP cím megjelenítéséhez nyomja meg a(z) {5}{0}{1} gombot. 2. {Set} i Írja be a készülék IP címét. i {Set} 22

23 2. Előkészületek Az alhálózat maszknál: 1. A(z) Alhálózat maszk megjelenítéséhez nyomja meg a(z) {5}{0}{2} gombot. 2. {Set} i Írja be a hálózat alhálózat maszkját. i {Set} Az alapértelmezett átjárónál: 1. A(z) Alapért. átjáró megjelenítéséhez nyomja meg a(z) {5}{0}{3} gombot. 2. {Set} i Írja be a hálózat alapértelmezett átjáróját. i {Set} 5 A kilépéshez nyomja meg a(z) {Menu} gombot. 6 Telepítse a Multi-Function Station programot azon a számítógépen, amelyet ezzel kíván használni. A további részleteket lásd: 23. oldal. Hiba javítása az IP címben, alhálózat maszkban, illetve az alapértelmezett átjáróban A(z) {<} vagy a(z) {>} gomb segítségével vigye a kurzort a helytelen számra, és javítsa ki A számítógép beállítása PC fax vételre Ki kell választania azt a számítógépet, amelyet fax vételre fog használni. L Ellenőrizze, hogy a PC faxot előzőleg már Be állásba kapcsolta-e (#442-es szolgáltatás, 55. oldal). 1 {Menu} i {#}{4}{4}{3} i {Set} 2 Nyomja meg ismételten a(z) {V} vagy a(z) {^} gombot, hogy kiválassza a kívánt számítógépet. i {Set} 3 A kilépéshez nyomja meg a(z) {Menu} gombot. L Ha a készülék nem csatlakozik a LAN-hoz, akkor a készülékhez USB-vel csatlakozó számítógép van kijelölve alapértelmezett, PC fax vételre szolgáló számítógépként. L A kívánt számítógép könnyű kiválasztásához előzőleg változtassa meg a PC nevét (26. oldal) A Multi-Function Station szoftver telepítése A szükséges számítógépes környezet A Panasonic Multi-Function Station szoftver lehetővé teszi, hogy készüléke a következő szolgáltatásokat nyújtsa: Nyomtatás sima papírra, fóliákra, címkékre és borítékokra Dokumentumok beolvasása és képek átalakítása szöveggé Readiris OCR szoftverrel Beolvashat olyan Microsoft Windows alkalmazásból, amely támogatja a TWAIN szkennelést Számítógépe segítségével tárolhat, szerkeszthet, törölhet bejegyzéseket a telefonkönyvben Számítógépéről programozhatja a szolgáltatásokat Fax dokumentumok küldése és fogadása a számítógép segítségével A Multi-Function Station szoftver futtatásához a következőkre van szüksége: Operációs rendszer: Windows 98/Windows Me/Windows 2000/Windows XP/Windows Vista CPU: Windows 98: Pentium 90 MHz vagy gyorsabb processzor Windows Me: Pentium 150 MHz vagy gyorsabb processzor Windows 2000: Pentium 166 MHz vagy gyorsabb processzor Windows XP: Pentium 300 MHz vagy gyorsabb processzor Windows Vista: Korszerű processzor 800 MHz vagy gyorsabb processzor RAM: Windows 98: 24 MB (32 MB vagy több ajánlott) Windows Me: 32 MB (64 MB vagy több ajánlott) Windows 2000: 64 MB vagy több Windows XP: 128 MB vagy több Windows Vista: 512 MB vagy több Egyéb hardver: CD-ROM meghajtó Legalább 150 MB szabad tárterületű merevlemez USB interfész LAN interfész (10Base-T/100Base-TX) (csak a KX-FLM673 modellnél) Egyebek: Internet Explorer 5.0 vagy újabb verzió (csak a KX-FLM673 modellnél) Figyelmeztetés: L Az állandó sugárzási korlátnak való megfelelés biztosítása érdekében: csak árnyékolt USB kábelt használjon (Például: nagysebességű, hitelesített USB 2.0 kábel). csak árnyékolt LAN kábelt (category 5 kompatibilis, direkt kábelt) használjon (csak a KX-FLM673 modellnél). L A készülék védelme érdekében csak árnyékolt USB kábelt használjon, ahol villámlás fordulhat elő. L Az USB kábel nem tartozék. Kérjük, vásároljon egy árnyékolt, A-típusú csatlakozóval/b-típusú csatlakozóval ellátott USB kábelt. 23

24 2. Előkészületek A Multi-Function Station szoftver telepítése egy számítógépen L A Multi-Function Station programot (CD-ROM) még azelőtt telepítse, mielőtt a készüléket USB kábellel csatlakoztatná a számítógéphez. Ha a készüléket az USB kábellel egy számítógéphez csatlakoztatja, mielőtt a Multi-Function Station szoftvert telepíti, akkor a(z) [Found New Hardware Wizard] (Új hardver varázsló) párbeszédpanel jelenik meg. A bezárásához kattintson a(z) [Cancel] (Mégsem) gombra. L Az utasításban a Windows XP képernyő képei láthatók, és csak referenciaként szolgálnak. L Az itt látható képernyő képek kis mértékben eltérhetnek a tényleges terméknél megjelenőktől. L A szoftver jellemzők és a megjelenési forma minden külön értesítés nélkül megváltozhat. L Ha KX-MB200/KX-MB700/KX-FLB880 sorozatú készüléket használ, lásd: 74. oldal. 1 Indítsa el a Windows rendszert, és zárjon be minden egyéb alkalmazást. L Windows 2000, Windows XP és Windows Vista felhasználóknak: Önnek a Multi-Function Station szoftver telepítéséhez rendszergazdaként kell bejelentkeznie. 2 Helyezze be a dobozban található CD lemezt a CD-ROM meghajtóba. L Ha a [Select Language] párbeszédpanel megjelenik, válassza ki az ennél a programnál használni kívánt nyelvet. Kattintson a(z) [OK] gombra. L Ha a telepítés nem indul el automatikusan: Kattintson a(z) [Start] gombra. Válassza a(z) [Run...] (Futtatás...) parancsot. Írja be: D:\Install (ahol D a CD-ROM meghajtó betűjele). Kattintson a(z) [OK] gombra. [Ha nem tudja, mi a CD-ROM meghajtó betűjele, nézze meg azt a Windows Explorerben (Windows Intézőben).] 3 [Easy installation] L A telepítés elindul. 4 Amikor a telepítő program elindul, kövesse a képernyőn megjelenő utasításokat. L A Readiris OCR program (31. oldal) és a Device Monitor (Eszközfigyelő) (63. oldal) is telepítésre kerül. 5 Megjelenik a(z) [Connect Type] (Csatlakozás típusa) párbeszédpanel. USB csatlakozásnál: 1. [Connect directly with a USB cable.] i [Next] L A(z) [Connect Device] (Fax küldése) párbeszédpanel jelenik meg. 2. Csatlakoztassa a készüléket a számítógéphez az USB kábellel (1), majd kattintson a [Next] gombra. 1 * Az ábrán a KX-FLM673 modell látható. L Ha a készülék a számítógépéhez csatlakozik, a típus neve automatikusan detektálásra kerül. L Szükség esetén megváltoztathatja a készülék nevét. 3. Kattintson a(z) [Install] (Telepítés) lehetőségre, majd kövesse a képernyőn megjelenő utasításokat. L A fájlok átmásolódnak a számítógépébe. LAN csatlakozásnál (csak a KX-FLM673 modellnél): 1. [Connect via the Network.] i [Next] L A(z) [Select a Network Device] (Fax küldése) párbeszédpanel jelenik meg. 2. Jelölje be a(z) [Select in the searched list] lehetőséget, és válassza ki a listából a készüléket. L Ha a kívánt készülék neve nem jelenik meg a listán, és a készülék IP címe már ki lett jelölve, jelölje be a(z) [Direct input] lehetőséget, és írja be az IP címet. 3. [Next] L Szükség esetén megváltoztathatja a készülék nevét. 4. Kattintson a(z) [Install] (Telepítés) lehetőségre, majd kövesse a képernyőn megjelenő utasításokat. L A fájlok átmásolódnak a számítógépébe. Fontos figyelmeztetés Ha Windows XP vagy Windows Vista operációs rendszert használ, egy üzenet jelenhet meg, miután csatlakoztatta a készüléket az USB kábellel. Ez normális, és a program semmilyen zavart nem okoz az operációs rendszerben. A telepítést minden probléma nélkül folytathatja. Ilyen üzenet jelenik meg: L Windows XP felhasználók esetén The software you are installing for this hardware has not passed Windows Logo testing to verify its compatibility with Windows XP. (A szoftver, melyet ehhez a hardverhez telepít, nem felelt meg a Windows Logo tesztnek, amely a Windows XP kompatibilitást kívánja ellenőrizni.) L Windows Vista felhasználók esetén Would you like to install this device software? (Szeretné telepíteni ezt az eszköz szoftvert?) 24

25 2. Előkészületek A kezelési útmutató adatok megtekintése vagy telepítése 1. Indítsa el a Windows programot és helyezze be a mellékelt CD-ROM-ot az Ön CD-ROM meghajtójába. 2. Kattintson a(z) [Operating Instructions] (Kezelési útmutató) lehetőségre, majd kövesse a képernyőn megjelenő utasításokat, hogy megtekintse vagy telepítse a PDF formátumú kezelési útmutatót. L A kezelési útmutató megtekintéséhez Adobe Reader szükséges. L Ha a Multi-Function Station program telepítésekor a képernyőn megjelenik a felszólítás, hogy helyezze be az operációs rendszer CD-ROM-ját, akkor helyezze azt be az Ön CD-ROM meghajtójába. L Ha telepíti a kezelési útmutatót, akkor azt bármikor megtekintheti, ha a Multi-Function Station indítóban rákattint a [o] ikonra. Egy másik készülék használata a számítógéppel Az egyes egységekhez hozzá kell adnia a nyomtató illesztőprogramot az alábbiak szerint. 1. Indítsa el a Windows programot és helyezze be a mellékelt CD-ROM-ot az Ön CD-ROM meghajtójába. 2. [Modify] i [Add Multi-Function Station Driver]. Ezután kövesse a képernyőn megjelenő utasításokat. L Ugyanahhoz a számítógéphez nem csatlakoztathat egyszerre egynél több készüléket (csak USB csatlakozás). A szoftver módosítása (Az egyes összetevők hozzáadása illetve eltávolítása) A telepítés után bármikor kiválaszthatja a telepítendő vagy eltávolítandó összetevőket. Windows 2000, Windows XP és Windows Vista felhasználók esetén a Multi-Function Station szoftver módosításához Önnek rendszergazdaként kell bejelentkeznie. 1. Indítsa el a Windows programot és helyezze be a mellékelt CD-ROM-ot az Ön CD-ROM meghajtójába. 2. [Modify]i [Modify Utilities]. Ezután kövesse a képernyőn megjelenő utasításokat. A szoftver eltávolítása Windows 2000, Windows XP és Windows Vista felhasználók esetén a Multi-Function Station szoftver eltávolításához Önnek rendszergazdaként kell bejelentkeznie. [Start] i [All Programs] vagy [Programs] i [Panasonic] i a készülék neve i [Uninstall]. Ezután kövesse a képernyőn megjelenő utasításokat A Multi-Function Station szoftver indítása [Start] i [All Programs] vagy [Programs] i [Panasonic] i a készülék neve i [Multi-Function Station] L Megjelenik a Multi-Function Station ablak. M6XX [Scan] (32. oldal) L Beolvasás és a beolvasott képek megjelenítése. L Beolvasás és egy képfájl létrehozása. L Beolvasás és küldés ben. L Beolvasás és egy kép konvertálása szerkeszthető szöveg adatokká. [PC FAX] L A számítógépen fax üzenetként létrehozott dokumentum küldéséhez (41. oldal). L A számítógépen vett fax dokumentum megjelenítéséhez (46. oldal). [Remote Control] (63. oldal) L A szolgáltatások programozásához. L A telefonkönyvek bejegyzéseinek tárolásához, szerkesztéséhez vagy törléséhez. L A forgalmi napló illetve a hívófél-azonosító lista bejegyzéseinek megtekintéséhez. L A hívó adatainak a telefonkönyvekben való tárolásához. L Bejegyzések tárolása és törlése körözvény adásnál. [Utilities] L A Multi-Function Viewer (Többfunkciós megjelenítő) indításához (32. oldal). L A Device Monitor (Eszközfigyelő) indításához (63. oldal). L Az OCR (Optical Character Recognition Optikai karakterfelismerő) alkalmazás indításához (31. oldal). L A beágyazott web indításához (49, 63. oldal) (csak a KX- FLM673 modell LAN csatlakozásánál). [Settings] (26. oldal) L Az általános beállítások megváltoztatásához. L A szkennelési beállítások megváltoztatásához. [o] L A Multi-Function Station részletes használati utasítása. L A kezelési útmutató megtekintéséhez. [p] L A használati tippek megjelenítéséhez. 25

26 2. Előkészületek [n] L A Multi-Function Station szoftverre vonatkozó információ megjelenítése. L Az állapotfigyelő segítségével ellenőrizheti, hogy a készülék csatlakoztatva van-e a számítógéphez (63. oldal). L A számítógép szolgáltatások (nyomtatás, beolvasás stb.) esetleg nem működnek megfelelően az alábbi esetekben: Ha a készülék a felhasználó által egyedileg összeszerelt számítógéphez kerül csatlakoztatásra. Ha a készülék PCI vagy egyéb kiegészítő kártya segítségével van csatlakoztatva a számítógéphez. Ha a készülék nem közvetlenül, hanem valamilyen egyéb hardveren (például USB hub vagy interfész adapter) keresztül van csatlakoztatva a számítógéphez. Windows Vista esetén: 1. [Start] i [Control Panel] i [Internet Options] i [Programs] i [Set programs] i [Set program access and computer defaults] L Ha megjelenik a [User Account Control] párbeszédpanel, kattintson a [Continue] lehetőségre. 2. [Custom] 3. A [Choose a default program] ablakban válassza ki a kívánt, MAPI szabványnak megfelelő szoftvert, például: [Windows Mail] stb. i [OK] A beállítások megváltoztatása Ön előre megváltoztathatja a Multi-Function Station beállításait. 1. Válassza a(z) [Settings] lehetőséget a Multi-Function Station -ból. 2. Kattintson a kívánt fülre, és változtassa meg a beállításokat. i [OK] [General] [Launcher display setting]: Az indító kijelzés típusának kiválasztásához. [OCR Path]: Az OCR szoftver kiválasztásához. [PC name list up on device] (csak a KX-FLM673 modell LAN csatlakozásánál): Annak kiválasztása, hogy számítógépének neve megjelenjen-e a készüléken. [PC name] (csak a KX-FLM673 modell LAN csatlakozásánál): Az a számítógép név, amely meg fog jelenni a készüléken. [Scan] [Save to]: Annak a mappának a kiválasztásához, amelybe a beolvasott kép el lesz mentve. [Viewer][File][ ][OCR][Custom]: A Multi-Function szkennelési alkalmazása szkennelési beállításainak megváltoztatásához. L Jelöljön ki egy egyedi nevet a(z) [PC name] lehetőséghez, hogy elkerülje az átfedést, vagy a beolvasott kép esetleg egy nem kívánt számítógéphez kerül elküldésre. Az alapértelmezett szoftver kiválasztása Az alapértelmezett szoftver kerül alkalmazásra, amikor a Beolvasás be funkciót használja (30. oldal). Az alapértelmezett szoftvert az alábbiak szerint választhatja ki. Windows 98/Windows Me/Windows 2000 esetén: 1. [Start] i [Settings] i [Control Panel] i [Internet Options] i [Programs] i [ ] 2. Válassza ki a kívánt MAPI-kompatibilis szoftvert, például az [Outlook Express] stb. programot. i [OK] Windows XP esetén: 1. [Start] i [Control Panel] i [Internet Options] i [Programs] i [ ] 2. Válassza ki a kívánt MAPI-kompatibilis szoftvert, például az [Outlook Express] stb. programot. i [OK] 26

27 3. Nyomtató 3. Nyomtató 3.1 Nyomtatás Windows alkalmazásból Nyomtathat olyan fájlt, amelyet egy Windows alkalmazásban készített el. Ha például WordPad-ből akar nyomtatni, kövesse az alábbi eljárást: 1 Nyissa meg a nyomtatni kívánt dokumentumot. 2 Válassza ki a(z) [Print...] elemet a(z) [File] menüből. L A(z) [Print] (Fax küldése) párbeszédpanel jelenik meg. Ha további információt szeretne a(z) [Print] (Nyomtatás) párbeszédpanelről, kattintson a(z) [?] gombra, majd a kívánt elemre. LM6XX L Microsoft PowerPoint esetén a nyomtatás párbeszédpanelben válassza a(z) [Colour] (Színes) lehetőséget, vagy távolítsa el a jelölést a(z) [Greyscale] (Szürkeskála) mellől, hogy a készülék a színes szöveget szürkeskálásként nyomtassa. 3 Aktív nyomtatóként válassza ki a készülék nevét. L Ha telepítéskor megváltoztatta a készülék nevét, a listából válassza ki azt a nevet. L Ha meg akarja változtatni a nyomtatási beállításokat, járjon el a következők szerint. Windows 98/Windows Me esetén: Kattintson a(z) [Properties] (Tulajdonságok) parancsra, majd kattintson a kívánt fülre. Változtassa meg a nyomtató beállításait, majd kattintson a(z) [OK] gombra. Windows 2000 esetén: Kattintson a kívánt fülre, és változtassa meg a nyomtató beállításait. Windows XP/Windows Vista esetén: Kattintson a(z) [Preferences] (Tulajdonságok) parancsra, majd kattintson a kívánt fülre. Változtassa meg a nyomtató beállításait, majd kattintson a(z) [OK] gombra. 4 Kattintson a(z) [Print] (Nyomtatás) vagy a(z) [OK] elemre. L A készülék nyomtatni kezd. L A nyomtatásnak a készülékből történő leállítását lásd: 64. oldal. L Papír betöltéséhez lásd: 15, 28. oldal. L A papírspecifikációkkal kapcsolatos további információkért lásd: 82. oldal. L Ha nyomtatási hiba lép fel, az eszközfigyelő (63. oldal) automatikusan indul, és megjeleníti a hibainformációt. A nyomtató tulajdonságok beállítása Megváltoztathatja a nyomtató beállításokat a 3. lépésben. Javasoljuk, hogy mielőtt nagyobb mennyiséget vásárolna egy adott papírfajtából, tesztelje azt (főleg a papír méretét és típusát) a fax készülékén. A következő füleken megváltoztathatja, illetve megjelenítheti a kijelzéseket. [Basic]: (Alapvető) Paper size (Papírméret), media type (média típus), page per sheet (több oldal egy lapon) stb. [Output]: (Kimenet) Number of prints (Példányszám), collate (leválogatás) stb. [Quality]: (Minőség) Resolution (felbontás), contrast (kontraszt), toner save feature (festékkímélés szolgáltatás) stb. [Effects]: (Effektusok) Watermark (Vízjel), overlay (átfedés). [Profile]: (Profil) A kívánt beállítások elmentése, az elmentett beállítások kiválasztása stb. [Support]: (Támogatás) Verzió információ. L Amikor speciális médiát használ (fóliákat/címkéket/borítékokat) változtassa meg a beállítást az alábbiak szerint. Borítékoknál: A papírmérethez a(z) [Basic] (Alapvető) fülön válassza ki a(z) [Envelope #10] vagy [Envelope DL] lehetőséget. Fóliáknál és címkéknél: A papírmérethez a(z) [Basic] (Alapvető) fülön válassza ki a(z) [Transparency] vagy [Label] lehetőséget. L Amikor számítógépből nyomtat, akkor a(z) [Quality] (Minőség) fülön a festéktakarékos szolgáltatás hatálytalanítja a készülék festéktakarékos beállítását (#482-es szolgáltatás, 52. oldal). 27

28 3. Nyomtató Nyomtatás speciális médiára Nemcsak egyszerű papírra nyomtathat, hanem speciális médiára is (fóliák / címkék / borítékok). L Kérjük, olvassa el a vételi papírról szóló információkat, lásd: 82. oldal. Nyomtatás fóliákra Lézernyomtatóhoz készített fóliát használjon. A következőket javasoljuk: 3M CG3300/CG5000 L Nyomtatáshoz egyenként töltse be az átlátszó fóliákat, a nyomtatott oldallal lefelé. L Nyomtatás után távolítson el minden átlátszó fóliát, és tegye sík felületre, hogy azok lehűljenek és ne hullámosodjanak fel. L Ne használja fel újra azokat a fóliákat, amelyek egyszer már a készülékbe kerültek. Ide tartoznak azok a fóliák is, amelyek bekerültek a készülékbe, de a készülék nem nyomtatott rájuk. L Néhány fóliánál megadják, hogy a fólia melyik oldalára érdemes nyomtatni. Ha a nyomtatás gyenge minőségű, próbáljon egy új fólia másik oldalára nyomtatni. Nyomtatás címkékre Lézernyomtatóhoz készített címkéket használjon. A következőket javasoljuk: Avery 5160/5161/5162/5163/5164/5165/5167/5168 XEROX LWH100/LWH110/LWH120/LWH130/LWH140 L Nyomtatáshoz egyenként töltse be a címkéket, a nyomtatott oldallal lefelé. L Vegyen ki minden egyes címkét nyomtatás után. L Ne használja a következő típusú címkéket: Gyűrött, sérült, vagy a hordozó lapról levált címkéket. Olyan címkéket, amelyik ívről már néhány darab hiányzik. Olyan címkéket, amelyek nem fedik le teljesen a hordozó lapot. Nyomtatás borítékokra Lézernyomtatóhoz készített borítékot használjon. A következőket javasoljuk: Jó minőségű, 90 g/m 2 -es papírból készült borítékok, Vékony, élesre hajtott kezdő éllel rendelkező borítékok, és Átlós összeillesztésű borítékok, és Borítékok 4 % 6 % súlyszázalékos nedvességtartalommal. L A nyomtatáshoz egyszerre legfeljebb 10 db 90 g/m 2 es borítékot helyezhet be, a nyomtatandó oldallal lefelé. L Helyezze be a borítékokat a nyomtatandó oldalukkal lefelé (1), majd állítsa be a vételi papír vezetőket (2). 1 L Vegyen ki minden egyes borítékot nyomtatás után. L Még a jó minőségű borítékok is meggyűrődhetnek, és hullámossá válhatnak. L Ne nyomtasson erősen nedves helyen. Magas páratartalomnál a boríték meggyűrődhet, és a boríték lezáródhat. L A borítékokat száraz, hűvös, sík helyen tárolja, ahol a boríték sarkai nem gyűrődnek össze, illetve nem károsodnak. Ne használja a következő borítékokat (ha ezeket használja, a papír elakadhat): L Szabálytalan alakú borítékok L Hullámos, gyűrött, szakadt, hajlított, szamárfüles vagy olyan borítékokat, amelyeken egyéb károsodásokat tapasztal L Oldalsó ragasztócsíkkal rendelkező borítékok L Erősen textúrált vagy nagyon fényes felületű borítékok L Eltávolítható csík segítségével záródó borítékok L Egynél több hajtókát tartalmazó borítékok L Öntapadó borítékok L Bő vagy erősen ráncos borítékok L Dombornyomásos borítékok L Olyan borítékok, amelyre előzőleg nyomtattak L Gyapot- vagy rosttartalmú borítékok 2 28
