1 NAGYSEBESSÉGŰ LÉZER TELEFAX MÁSOLÓ FUNKCIÓVAL Kezelési utasítás Modellszám KX-FL63EX A készülék használata előtt kérjük, olvassa el ezt a kezelési utasítást, és őrizze meg, mert a későbbiekben is hasznára lehet, ha valaminek utána kíván nézni. A készülék rendelkezik hívófél-azonosítás funkcióval, melynek használatához Önnek elő kell fizetnie a hívófél-azonosítás szolgáltatásra. Ezt a modellt Csehország, Magyarország, Szlovákia és Közép-Európa területén történő használatra tervezték. Ha Csehországban, Magyarországon vagy Szlovákiában kívánja használni, változtassa meg a helyszín beállítást (#74-es szolgáltatás, lásd: 43. oldal). Beállíthatja a nyelvet is (#48-as szolgáltatás, lásd: 43. oldal).

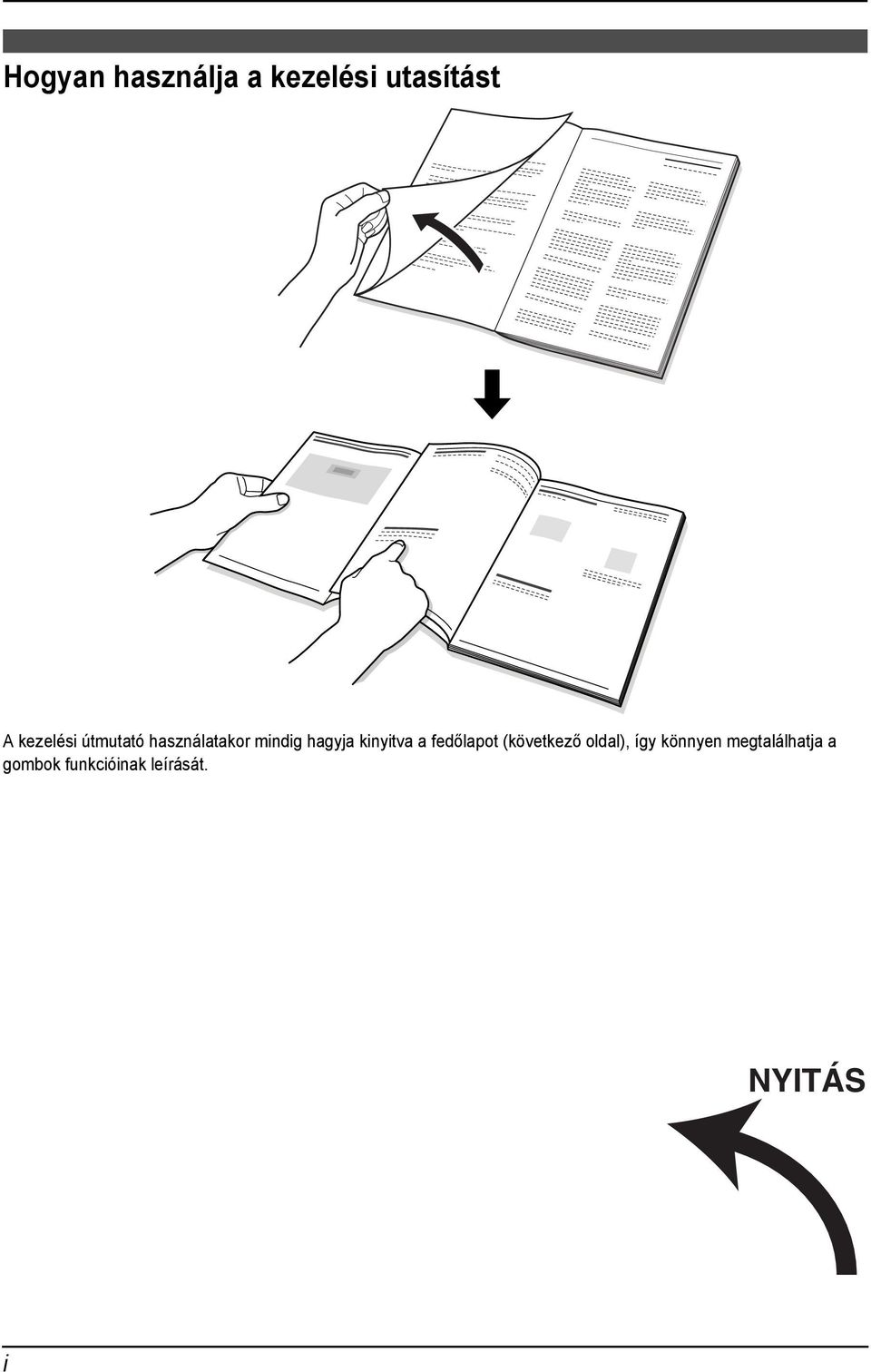

2 A kezelőszervek helye Hogyan használja a kezelési utasítást A kezelési útmutató használatakor mindig hagyja kinyitva a fedőlapot (következő oldal), így könnyen megtalálhatja a gombok funkcióinak leírását. NYITÁS i

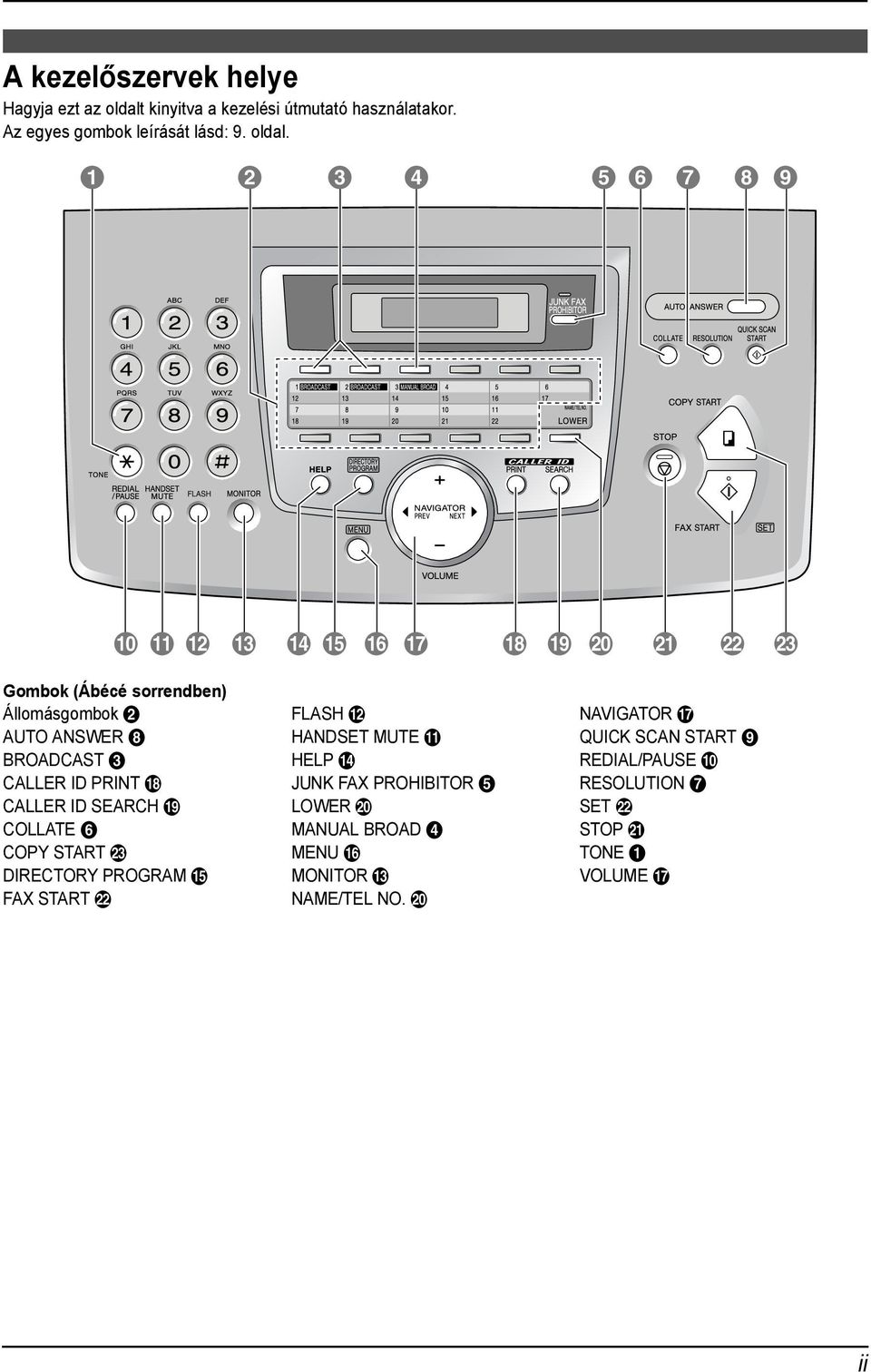

3 A kezelőszervek helye Hagyja ezt az oldalt kinyitva a kezelési útmutató használatakor. Az egyes gombok leírását lásd: 9. oldal. A B C D E F G H I J KL M NO P Q R S T U V W Gombok (Ábécé sorrendben) Állomásgombok B FLASH L NAVIGATOR Q AUTO ANSWER H HANDSET MUTE K QUICK SCAN START I BROADCAST C HELP N REDIAL/PAUSE J CALLER ID PRINT R JUNK FAX PROHIBITOR E RESOLUTION G CALLER ID SEARCH S LOWER T SET V COLLATE F MANUAL BROAD D STOP U COPY START W MENU P TONE A DIRECTORY PROGRAM O MONITOR M VOLUME Q FAX START V NAME/TEL NO. T ii

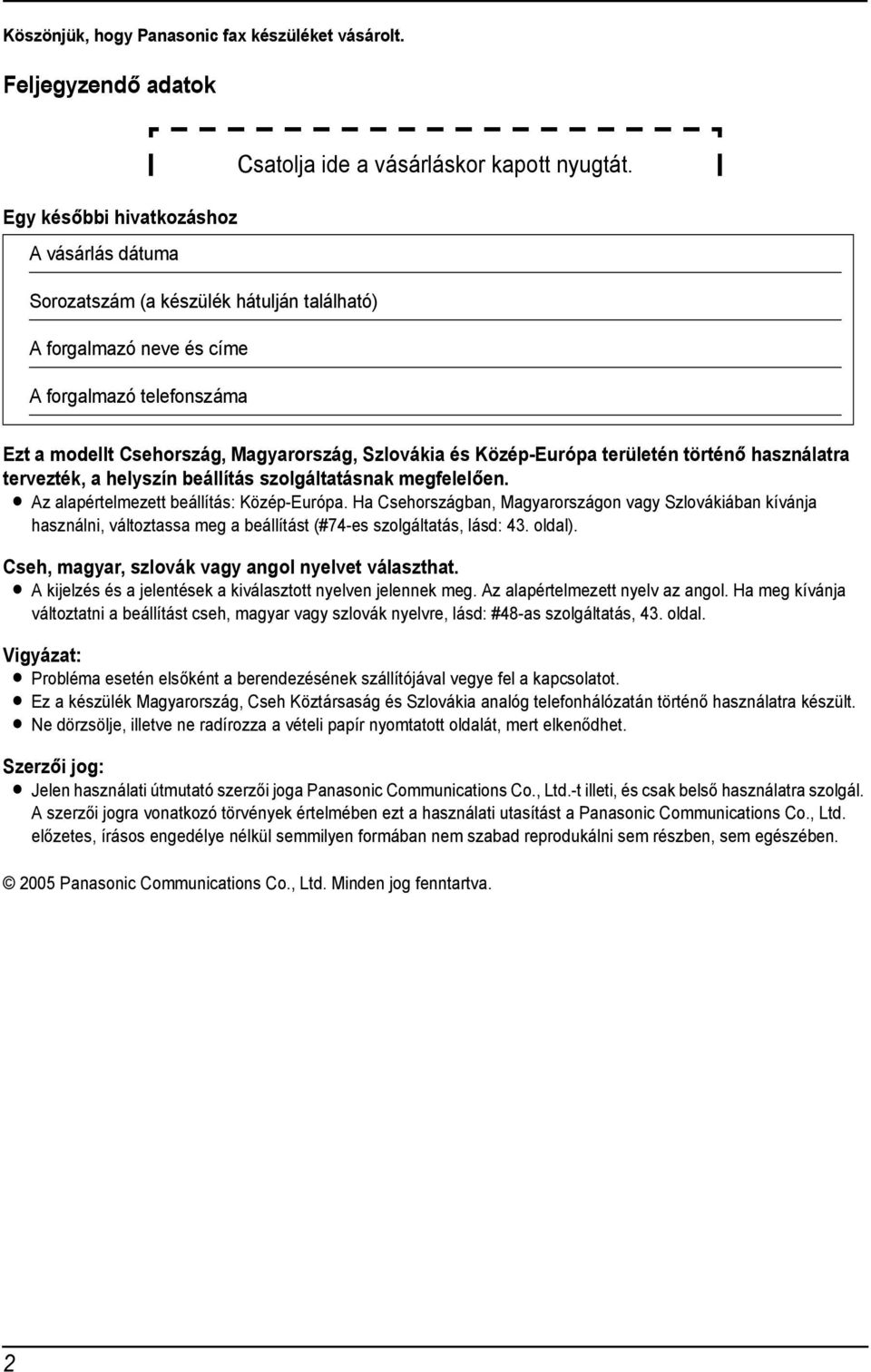

4 Köszönjük, hogy Panasonic fax készüléket vásárolt. Feljegyzendő adatok Egy későbbi hivatkozáshoz A vásárlás dátuma Sorozatszám (a készülék hátulján található) A forgalmazó neve és címe A forgalmazó telefonszáma Csatolja ide a vásárláskor kapott nyugtát. Ezt a modellt Csehország, Magyarország, Szlovákia és Közép-Európa területén történő használatra tervezték, a helyszín beállítás szolgáltatásnak megfelelően. L Az alapértelmezett beállítás: Közép-Európa. Ha Csehországban, Magyarországon vagy Szlovákiában kívánja használni, változtassa meg a beállítást (#74-es szolgáltatás, lásd: 43. oldal). Cseh, magyar, szlovák vagy angol nyelvet választhat. L A kijelzés és a jelentések a kiválasztott nyelven jelennek meg. Az alapértelmezett nyelv az angol. Ha meg kívánja változtatni a beállítást cseh, magyar vagy szlovák nyelvre, lásd: #48-as szolgáltatás, 43. oldal. Vigyázat: L Probléma esetén elsőként a berendezésének szállítójával vegye fel a kapcsolatot. L Ez a készülék Magyarország, Cseh Köztársaság és Szlovákia analóg telefonhálózatán történő használatra készült. L Ne dörzsölje, illetve ne radírozza a vételi papír nyomtatott oldalát, mert elkenődhet. Szerzői jog: L Jelen használati útmutató szerzői joga Panasonic Communications Co., Ltd.-t illeti, és csak belső használatra szolgál. A szerzői jogra vonatkozó törvények értelmében ezt a használati utasítást a Panasonic Communications Co., Ltd. előzetes, írásos engedélye nélkül semmilyen formában nem szabad reprodukálni sem részben, sem egészében Panasonic Communications Co., Ltd. Minden jog fenntartva. 2

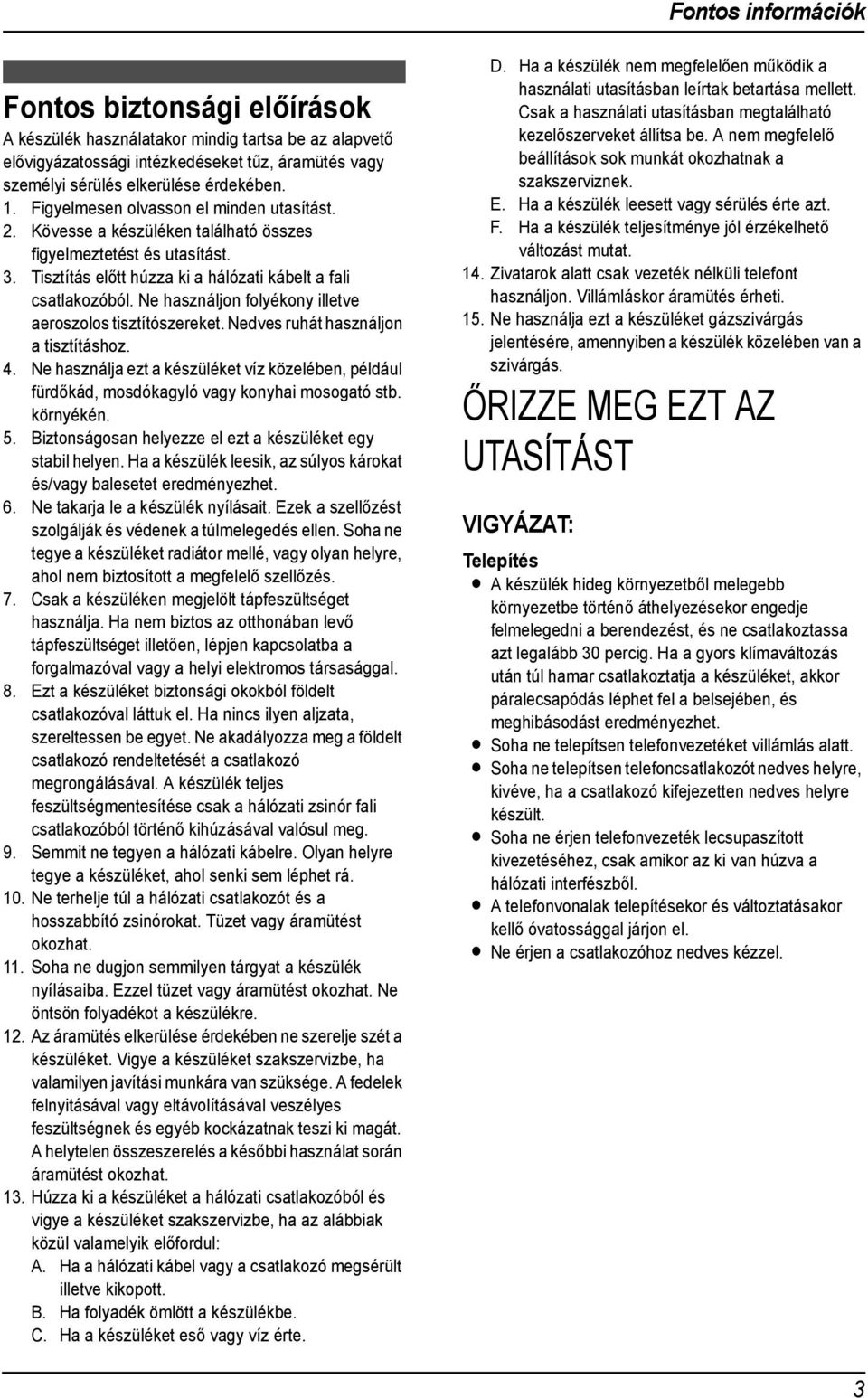

5 Fontos információk Fontos Safety Instructions információk Fontos biztonsági előírások A készülék használatakor mindig tartsa be az alapvető elővigyázatossági intézkedéseket tűz, áramütés vagy személyi sérülés elkerülése érdekében.. Figyelmesen olvasson el minden utasítást. 2. Kövesse a készüléken található összes figyelmeztetést és utasítást. 3. Tisztítás előtt húzza ki a hálózati kábelt a fali csatlakozóból. Ne használjon folyékony illetve aeroszolos tisztítószereket. Nedves ruhát használjon a tisztításhoz. 4. Ne használja ezt a készüléket víz közelében, például fürdőkád, mosdókagyló vagy konyhai mosogató stb. környékén. 5. Biztonságosan helyezze el ezt a készüléket egy stabil helyen. Ha a készülék leesik, az súlyos károkat és/vagy balesetet eredményezhet. 6. Ne takarja le a készülék nyílásait. Ezek a szellőzést szolgálják és védenek a túlmelegedés ellen. Soha ne tegye a készüléket radiátor mellé, vagy olyan helyre, ahol nem biztosított a megfelelő szellőzés. 7. Csak a készüléken megjelölt tápfeszültséget használja. Ha nem biztos az otthonában levő tápfeszültséget illetően, lépjen kapcsolatba a forgalmazóval vagy a helyi elektromos társasággal. 8. Ezt a készüléket biztonsági okokból földelt csatlakozóval láttuk el. Ha nincs ilyen aljzata, szereltessen be egyet. Ne akadályozza meg a földelt csatlakozó rendeltetését a csatlakozó megrongálásával. A készülék teljes feszültségmentesítése csak a hálózati zsinór fali csatlakozóból történő kihúzásával valósul meg. 9. Semmit ne tegyen a hálózati kábelre. Olyan helyre tegye a készüléket, ahol senki sem léphet rá. 0. Ne terhelje túl a hálózati csatlakozót és a hosszabbító zsinórokat. Tüzet vagy áramütést okozhat.. Soha ne dugjon semmilyen tárgyat a készülék nyílásaiba. Ezzel tüzet vagy áramütést okozhat. Ne öntsön folyadékot a készülékre. 2. Az áramütés elkerülése érdekében ne szerelje szét a készüléket. Vigye a készüléket szakszervizbe, ha valamilyen javítási munkára van szüksége. A fedelek felnyitásával vagy eltávolításával veszélyes feszültségnek és egyéb kockázatnak teszi ki magát. A helytelen összeszerelés a későbbi használat során áramütést okozhat. 3. Húzza ki a készüléket a hálózati csatlakozóból és vigye a készüléket szakszervizbe, ha az alábbiak közül valamelyik előfordul: A. Ha a hálózati kábel vagy a csatlakozó megsérült illetve kikopott. B. Ha folyadék ömlött a készülékbe. C. Ha a készüléket eső vagy víz érte. D. Ha a készülék nem megfelelően működik a használati utasításban leírtak betartása mellett. Csak a használati utasításban megtalálható kezelőszerveket állítsa be. A nem megfelelő beállítások sok munkát okozhatnak a szakszerviznek. E. Ha a készülék leesett vagy sérülés érte azt. F. Ha a készülék teljesítménye jól érzékelhető változást mutat. 4. Zivatarok alatt csak vezeték nélküli telefont használjon. Villámláskor áramütés érheti. 5. Ne használja ezt a készüléket gázszivárgás jelentésére, amennyiben a készülék közelében van a szivárgás. ŐRIZZE MEG EZT AZ UTASÍTÁST VIGYÁZAT: Telepítés L A készülék hideg környezetből melegebb környezetbe történő áthelyezésekor engedje felmelegedni a berendezést, és ne csatlakoztassa azt legalább 30 percig. Ha a gyors klímaváltozás után túl hamar csatlakoztatja a készüléket, akkor páralecsapódás léphet fel a belsejében, és meghibásodást eredményezhet. L Soha ne telepítsen telefonvezetéket villámlás alatt. L Soha ne telepítsen telefoncsatlakozót nedves helyre, kivéve, ha a csatlakozó kifejezetten nedves helyre készült. L Soha ne érjen telefonvezeték lecsupaszított kivezetéséhez, csak amikor az ki van húzva a hálózati interfészből. L A telefonvonalak telepítésekor és változtatásakor kellő óvatossággal járjon el. L Ne érjen a csatlakozóhoz nedves kézzel. 3

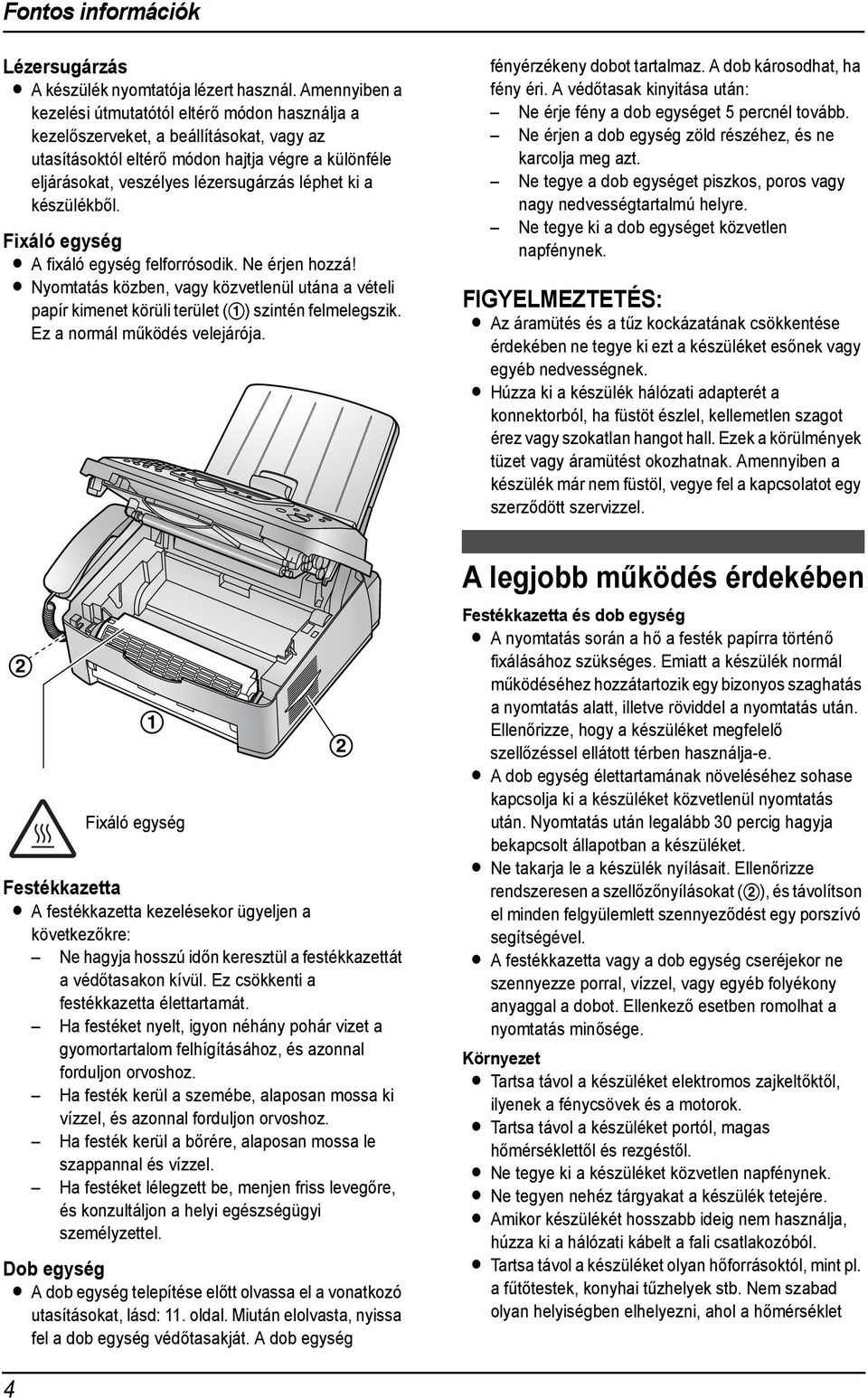

6 Fontos információk Lézersugárzás L A készülék nyomtatója lézert használ. Amennyiben a kezelési útmutatótól eltérő módon használja a kezelőszerveket, a beállításokat, vagy az utasításoktól eltérő módon hajtja végre a különféle eljárásokat, veszélyes lézersugárzás léphet ki a készülékből. Fixáló egység L A fixáló egység felforrósodik. Ne érjen hozzá! L Nyomtatás közben, vagy közvetlenül utána a vételi papír kimenet körüli terület () szintén felmelegszik. Ez a normál működés velejárója. fényérzékeny dobot tartalmaz. A dob károsodhat, ha fény éri. A védőtasak kinyitása után: Ne érje fény a dob egységet 5 percnél tovább. Ne érjen a dob egység zöld részéhez, és ne karcolja meg azt. Ne tegye a dob egységet piszkos, poros vagy nagy nedvességtartalmú helyre. Ne tegye ki a dob egységet közvetlen napfénynek. FIGYELMEZTETÉS: L Az áramütés és a tűz kockázatának csökkentése érdekében ne tegye ki ezt a készüléket esőnek vagy egyéb nedvességnek. L Húzza ki a készülék hálózati adapterét a konnektorból, ha füstöt észlel, kellemetlen szagot érez vagy szokatlan hangot hall. Ezek a körülmények tüzet vagy áramütést okozhatnak. Amennyiben a készülék már nem füstöl, vegye fel a kapcsolatot egy szerződött szervizzel. 2 Fixáló egység 2 Festékkazetta L A festékkazetta kezelésekor ügyeljen a következőkre: Ne hagyja hosszú időn keresztül a festékkazettát a védőtasakon kívül. Ez csökkenti a festékkazetta élettartamát. Ha festéket nyelt, igyon néhány pohár vizet a gyomortartalom felhígításához, és azonnal forduljon orvoshoz. Ha festék kerül a szemébe, alaposan mossa ki vízzel, és azonnal forduljon orvoshoz. Ha festék kerül a bőrére, alaposan mossa le szappannal és vízzel. Ha festéket lélegzett be, menjen friss levegőre, és konzultáljon a helyi egészségügyi személyzettel. Dob egység L A dob egység telepítése előtt olvassa el a vonatkozó utasításokat, lásd:. oldal. Miután elolvasta, nyissa fel a dob egység védőtasakját. A dob egység A legjobb működés érdekében Festékkazetta és dob egység L A nyomtatás során a hő a festék papírra történő fixálásához szükséges. Emiatt a készülék normál működéséhez hozzátartozik egy bizonyos szaghatás a nyomtatás alatt, illetve röviddel a nyomtatás után. Ellenőrizze, hogy a készüléket megfelelő szellőzéssel ellátott térben használja-e. L A dob egység élettartamának növeléséhez sohase kapcsolja ki a készüléket közvetlenül nyomtatás után. Nyomtatás után legalább 30 percig hagyja bekapcsolt állapotban a készüléket. L Ne takarja le a készülék nyílásait. Ellenőrizze rendszeresen a szellőzőnyílásokat (2), és távolítson el minden felgyülemlett szennyeződést egy porszívó segítségével. L A festékkazetta vagy a dob egység cseréjekor ne szennyezze porral, vízzel, vagy egyéb folyékony anyaggal a dobot. Ellenkező esetben romolhat a nyomtatás minősége. Környezet L Tartsa távol a készüléket elektromos zajkeltőktől, ilyenek a fénycsövek és a motorok. L Tartsa távol a készüléket portól, magas hőmérséklettől és rezgéstől. L Ne tegye ki a készüléket közvetlen napfénynek. L Ne tegyen nehéz tárgyakat a készülék tetejére. L Amikor készülékét hosszabb ideig nem használja, húzza ki a hálózati kábelt a fali csatlakozóból. L Tartsa távol a készüléket olyan hőforrásoktól, mint pl. a fűtőtestek, konyhai tűzhelyek stb. Nem szabad olyan helyiségben elhelyezni, ahol a hőmérséklet 4

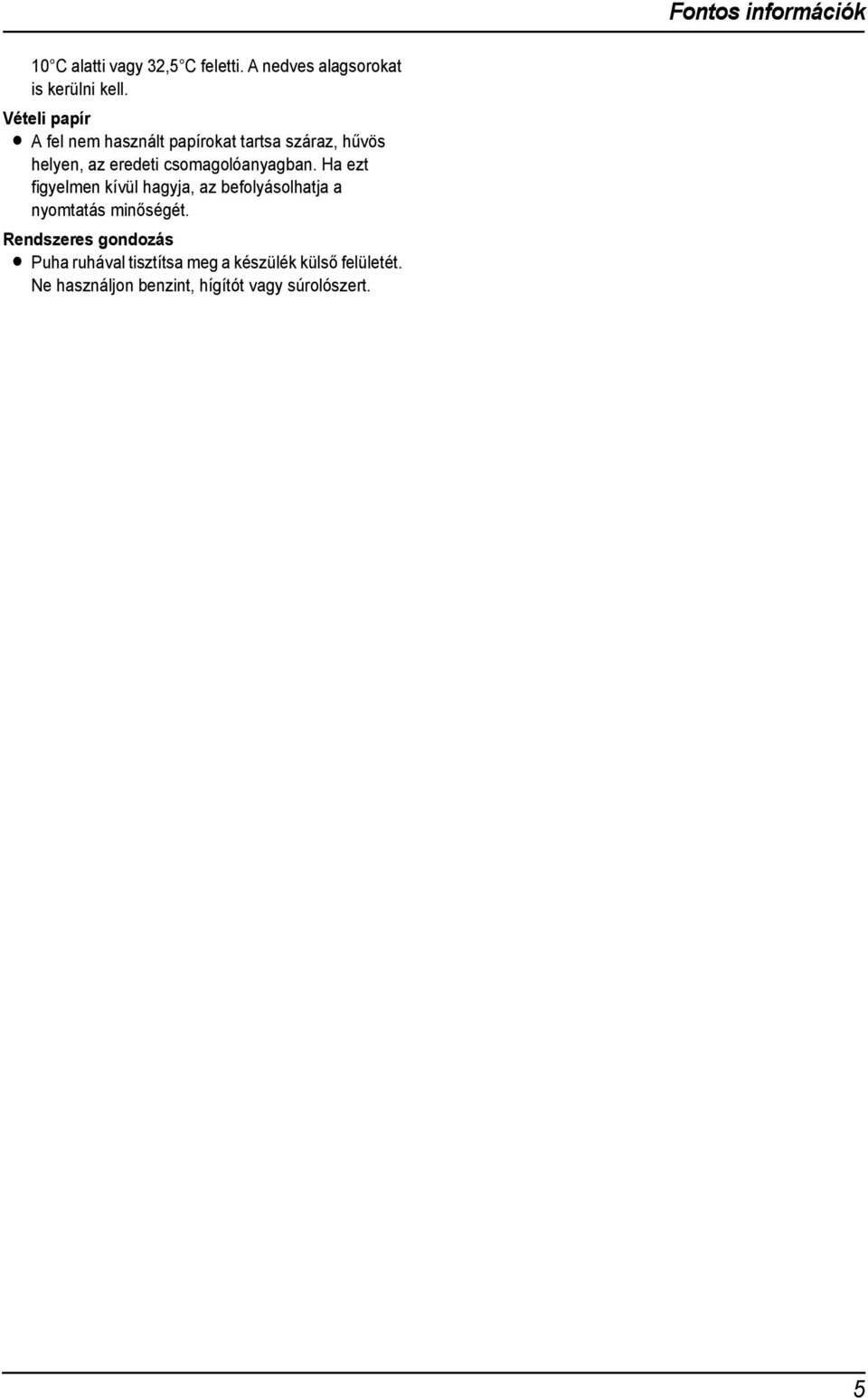

7 Fontos információk 0 C alatti vagy 32,5 C feletti. A nedves alagsorokat is kerülni kell. Vételi papír L A fel nem használt papírokat tartsa száraz, hűvös helyen, az eredeti csomagolóanyagban. Ha ezt figyelmen kívül hagyja, az befolyásolhatja a nyomtatás minőségét. Rendszeres gondozás L Puha ruhával tisztítsa meg a készülék külső felületét. Ne használjon benzint, hígítót vagy súrolószert. 5

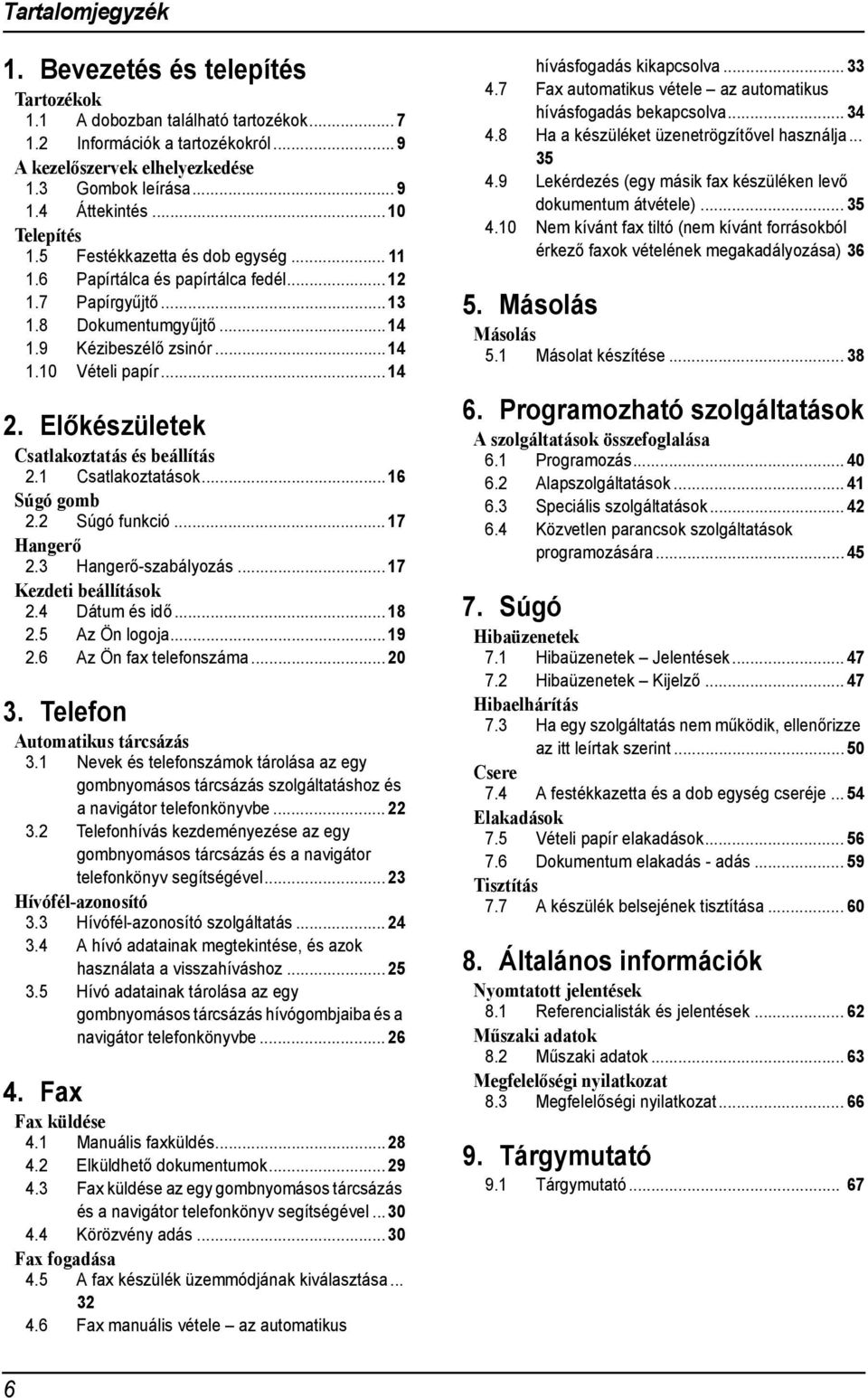

8 Tartalomjegyzék Tartalomjegyzék. Bevezetés és telepítés Tartozékok. A dobozban található tartozékok Információk a tartozékokról...9 A kezelőszervek elhelyezkedése.3 Gombok leírása Áttekintés...0 Telepítés.5 Festékkazetta és dob egység....6 Papírtálca és papírtálca fedél Papírgyűjtő Dokumentumgyűjtő Kézibeszélő zsinór Vételi papír Előkészületek Csatlakoztatás és beállítás 2. Csatlakoztatások...6 Súgó gomb 2.2 Súgó funkció...7 Hangerő 2.3 Hangerő-szabályozás...7 Kezdeti beállítások 2.4 Dátum és idő Az Ön logoja Az Ön fax telefonszáma Telefon Automatikus tárcsázás 3. Nevek és telefonszámok tárolása az egy gombnyomásos tárcsázás szolgáltatáshoz és a navigátor telefonkönyvbe Telefonhívás kezdeményezése az egy gombnyomásos tárcsázás és a navigátor telefonkönyv segítségével...23 Hívófél-azonosító 3.3 Hívófél-azonosító szolgáltatás A hívó adatainak megtekintése, és azok használata a visszahíváshoz Hívó adatainak tárolása az egy gombnyomásos tárcsázás hívógombjaiba és a navigátor telefonkönyvbe Fax Fax küldése 4. Manuális faxküldés Elküldhető dokumentumok Fax küldése az egy gombnyomásos tárcsázás és a navigátor telefonkönyv segítségével Körözvény adás...30 Fax fogadása 4.5 A fax készülék üzemmódjának kiválasztása Fax manuális vétele az automatikus hívásfogadás kikapcsolva Fax automatikus vétele az automatikus hívásfogadás bekapcsolva Ha a készüléket üzenetrögzítővel használja Lekérdezés (egy másik fax készüléken levő dokumentum átvétele) Nem kívánt fax tiltó (nem kívánt forrásokból érkező faxok vételének megakadályozása) Másolás Másolás 5. Másolat készítése Programozható szolgáltatások A szolgáltatások összefoglalása 6. Programozás Alapszolgáltatások Speciális szolgáltatások Közvetlen parancsok szolgáltatások programozására Súgó Hibaüzenetek 7. Hibaüzenetek Jelentések Hibaüzenetek Kijelző Hibaelhárítás 7.3 Ha egy szolgáltatás nem működik, ellenőrizze az itt leírtak szerint Csere 7.4 A festékkazetta és a dob egység cseréje Elakadások 7.5 Vételi papír elakadások Dokumentum elakadás - adás Tisztítás 7.7 A készülék belsejének tisztítása Általános információk Nyomtatott jelentések 8. Referencialisták és jelentések Műszaki adatok 8.2 Műszaki adatok Megfelelőségi nyilatkozat 8.3 Megfelelőségi nyilatkozat Tárgymutató 9. Tárgymutató

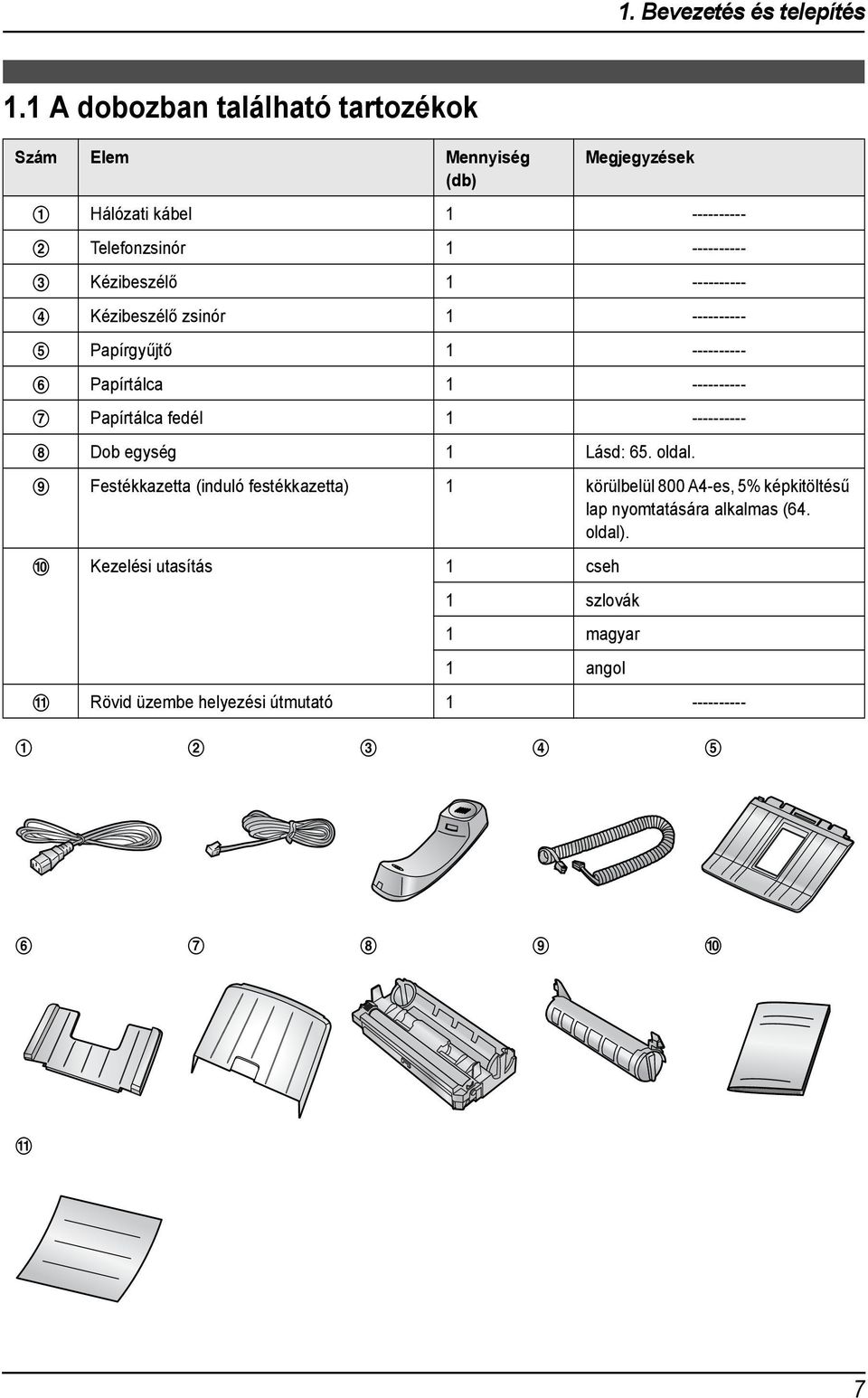

9 . Bevezetés és telepítés. Bevezetés és telepítés. A dobozban található tartozékok Szám Elem Mennyiség (db) Megjegyzések Hálózati kábel Telefonzsinór Kézibeszélő Kézibeszélő zsinór Papírgyűjtő Papírtálca Papírtálca fedél Dob egység Lásd: 65. oldal. 9 Festékkazetta (induló festékkazetta) körülbelül 800 A4-es, 5% képkitöltésű lap nyomtatására alkalmas (64. oldal). j Kezelési utasítás cseh szlovák magyar angol k Rövid üzembe helyezési útmutató j k 7

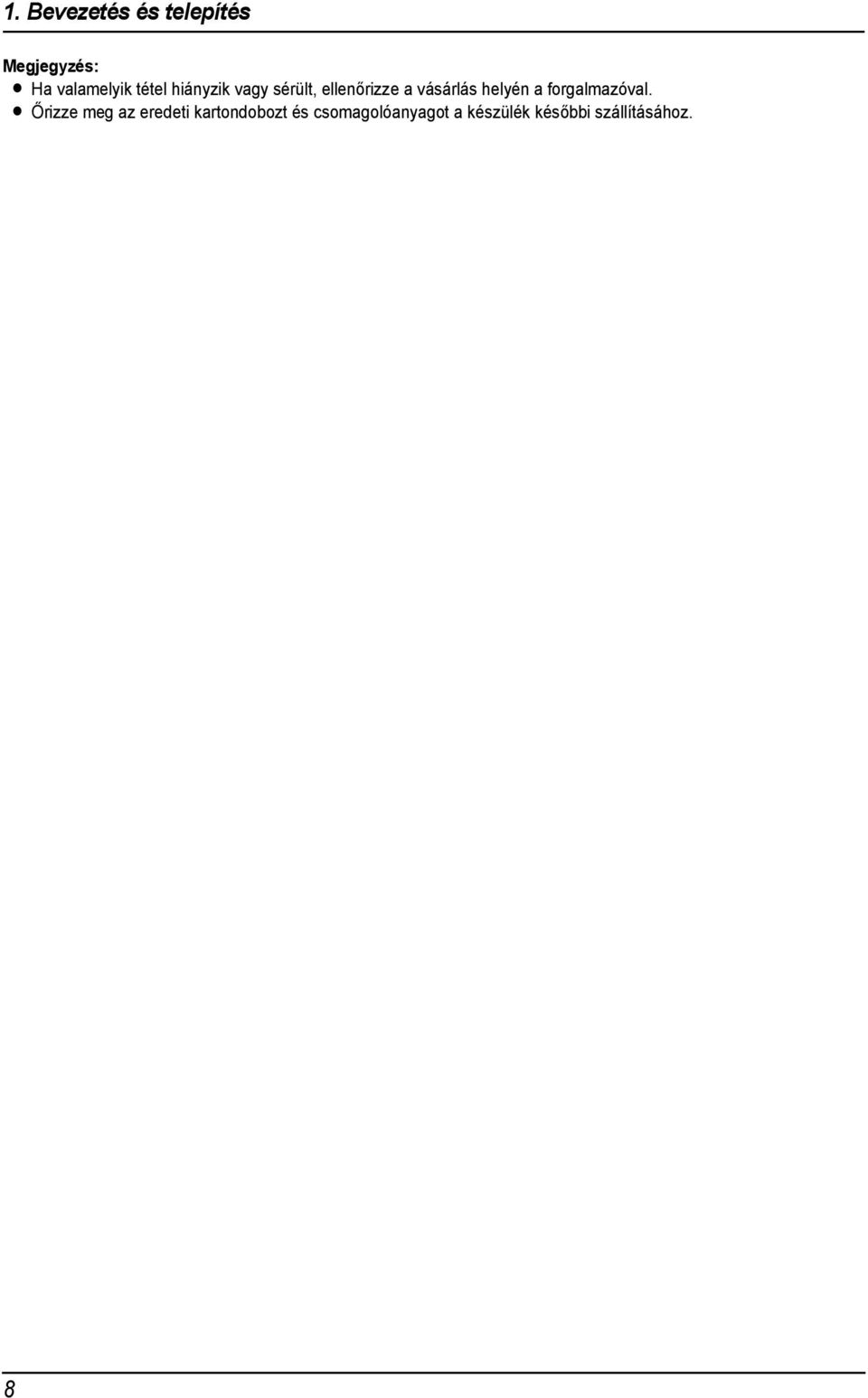

10 . Bevezetés és telepítés Megjegyzés: L Ha valamelyik tétel hiányzik vagy sérült, ellenőrizze a vásárlás helyén a forgalmazóval. L Őrizze meg az eredeti kartondobozt és csomagolóanyagot a készülék későbbi szállításához. 8

11 . Bevezetés és telepítés.2 Információk a tartozékokról A készülék megfelelő működéséhez javasoljuk, hogy Panasonic festékkazettát és dob egységet használjon..2. Hozzáférhető tartozékok Csere festékkazetta (KX-FA83E/KX-FA83X) Csere dob egység (KX-FA84E/KX-FA84X) A műszaki adatokat lásd: 64. oldal. A kezelőszervek elhelyezkedése.3 Gombok leírása L A fedőlapot hagyja nyitva a gombok helyének meghatározásához. A {TONE} (DTMF) L Pulse üzemmódról tone üzemmódra való ideiglenes áttéréshez, ha tárcsaimpulzusos vonallal rendelkezik. B Állomásgombok L Az egy gombnyomásos (automatikus) tárcsázás szolgáltatás használatához (22, 23, 30. oldal). C {BROADCAST} (KÖRÖZVÉNYADÁS) L Több állomásra történő iratküldéshez (30, 3. oldal). D {MANUAL BROAD} (KÉZI KÖRÖZVÉNYADÁS) L Több állomásra történő kézi iratküldéshez (30, 3. oldal). E {JUNK FAX PROHIBITOR} (NEM KÍVÁNT FAX TILTÓ) L A nem kívánt fax tiltó használatához (36. oldal). F {COLLATE} (RENDEZÉS) L Rendezett másolat készítéséhez (39. oldal). G {RESOLUTION} (FELBONTÁS) L A felbontás kiválasztása (28, 38. oldal). H {AUTO ANSWER} (AUTOMATIKUS HÍVÁSFOGADÁS) L Az automatikus hívásfogadás BE/KI kapcsolásához (33, 34. oldal). I {QUICK SCAN START} (GYORS BEOLVASÁS START) L Beolvasott dokumentum memóriában történő eltárolásához, majd elküldéséhez (28. oldal). J {REDIAL/PAUSE} (ÚJRAHÍV/SZÜNET) L Az utolsó szám újrahívásához. Ha a {MONITOR} gombbal kezdeményezett telefonhívást, és a vonal foglalt, a készülék legfeljebb 5 alkalommal, automatikusan újrahívja a számot. L Számjegyek tárcsázása közbeni szünet beszúrásához. K {HANDSET MUTE} (KÉZIBESZÉLŐ NÉMÍTÁS) L Saját hang némításához egy beszélgetés közben. A beszélgetés visszaállításához nyomja le ismét ezt a gombot. L {FLASH} (HUROKMEGSZAKÍTÓ) L Speciális telefonszolgáltatások eléréséhez, vagy mellékállomási hívások átadásához. M {MONITOR} L Tárcsázás kezdeményezéséhez. N {HELP} (SÚGÓ) L A rövid használati útmutató hasznos információinak kinyomtatásához (7. oldal). O {DIRECTORY PROGRAM} (TELEFONKÖNYV PROGRAMOZÁS) L Nevek és telefonszámok tárolásához vagy szerkesztéséhez (22. oldal). P {MENU} (MENÜ) L Programozás indításához vagy befejezéséhez. Q {NAVIGATOR} (NAVIGÁTOR) {VOLUME} (HANGERŐ) L Hangerő-szabályozáshoz (7. oldal). L Tárolt adatok kereséséhez (23, 30. oldal). L Szolgáltatások vagy szolgáltatás beállítások kiválasztásához a programozás során (40. oldal). L A következő műveletre lépéshez. R {CALLER ID PRINT} (HÍVÓFÉL-AZONOSÍTÓ NYOMTATÁS) L A hívófél-azonosító lista nyomtatásához (25. oldal). S {CALLER ID SEARCH} (HÍVÓFÉL-AZONOSÍTÓ KERESÉS) L A hívó adatainak megtekintéséhez (25. oldal). T {LOWER} (ALSÓ) {NAME/TEL NO.} (NÉV/TEL.SZÁM) L A 2 22-es állomás kiválasztása az egy gombnyomásos szolgáltatáshoz (22, 23, 30. oldal). L A hívó információ kijelzés megváltoztatása (25. oldal). U {STOP} L Művelet leállításához vagy a programozás törléséhez. V {FAX START}{SET} (BEÁLLÍTÁS) L Fax küldés vagy fogadás kezdeményezéséhez. L Beállítás tárolásához programozás közben. W {COPY START} (MÁSOLÁS START) L Egy irat másolásához (38. oldal). 9

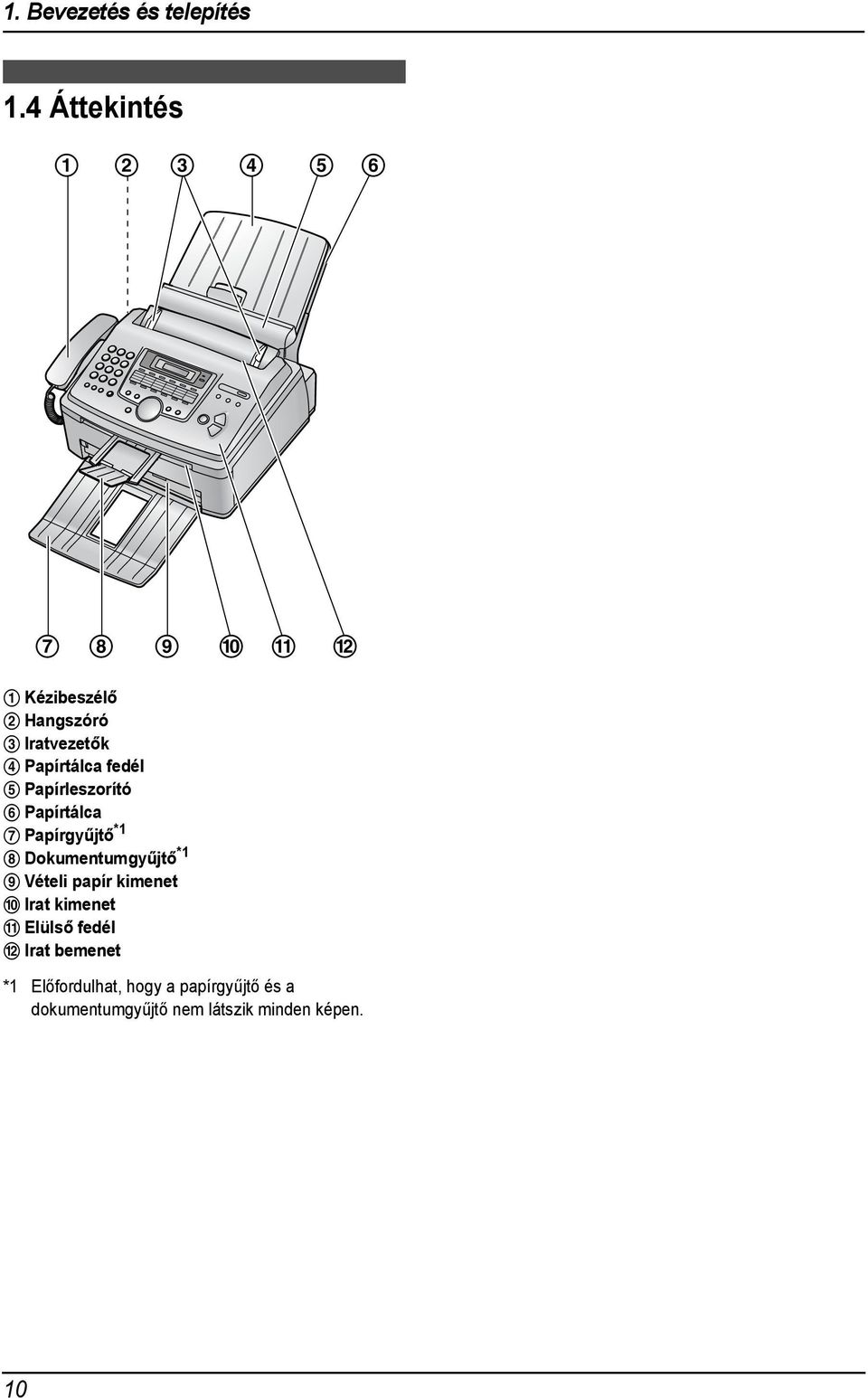

12 . Bevezetés és telepítés.4 Áttekintés j k l Kézibeszélő 2 Hangszóró 3 Iratvezetők 4 Papírtálca fedél 5 Papírleszorító 6 Papírtálca 7 Papírgyűjtő * 8 Dokumentumgyűjtő * 9 Vételi papír kimenet j Irat kimenet k Elülső fedél l Irat bemenet * Előfordulhat, hogy a papírgyűjtő és a dokumentumgyűjtő nem látszik minden képen. 0

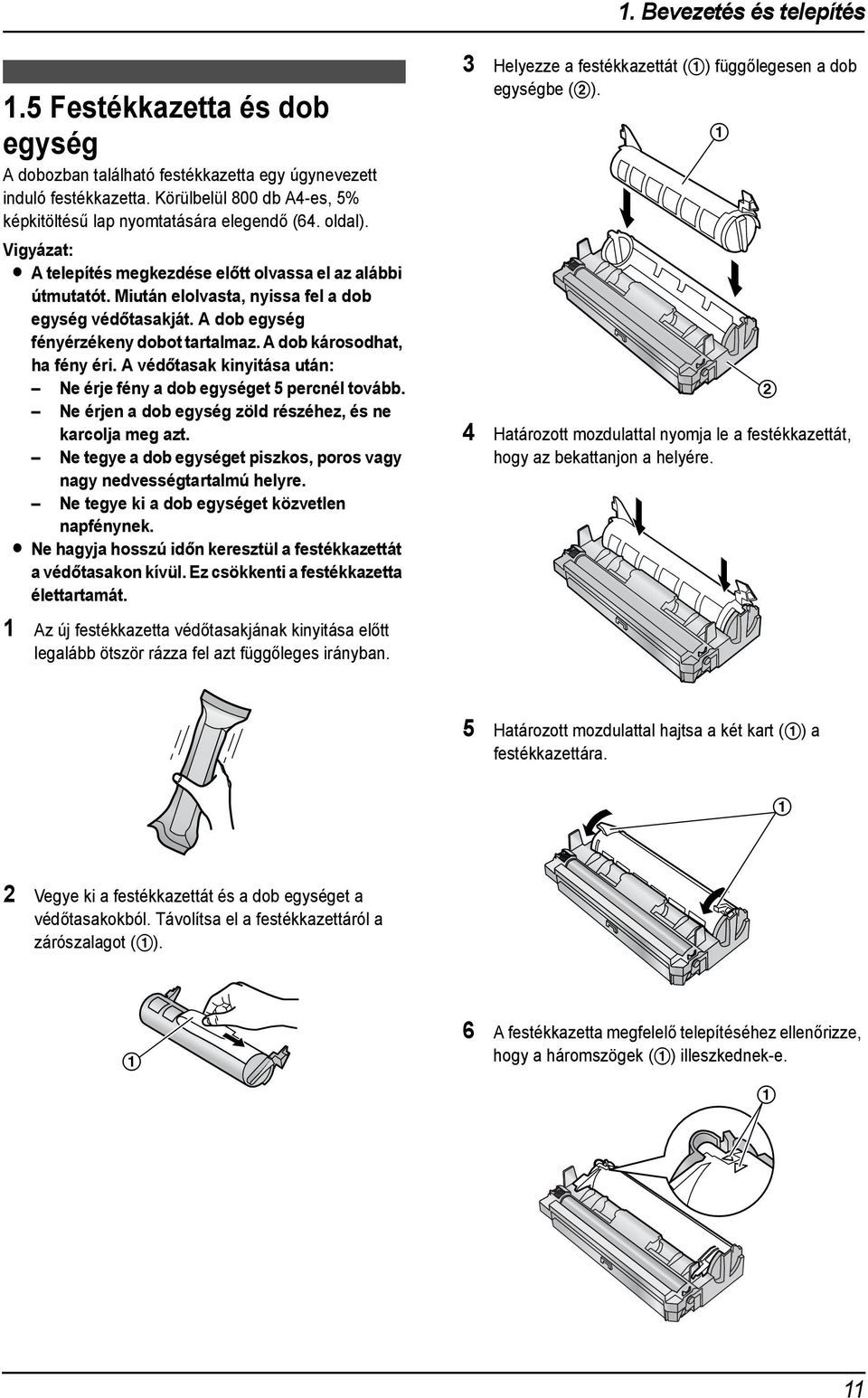

13 . Bevezetés és telepítés Telepítés.5 Festékkazetta és dob egység A dobozban található festékkazetta egy úgynevezett induló festékkazetta. Körülbelül 800 db A4-es, 5% képkitöltésű lap nyomtatására elegendő (64. oldal). Vigyázat: L A telepítés megkezdése előtt olvassa el az alábbi útmutatót. Miután elolvasta, nyissa fel a dob egység védőtasakját. A dob egység fényérzékeny dobot tartalmaz. A dob károsodhat, ha fény éri. A védőtasak kinyitása után: Ne érje fény a dob egységet 5 percnél tovább. Ne érjen a dob egység zöld részéhez, és ne karcolja meg azt. Ne tegye a dob egységet piszkos, poros vagy nagy nedvességtartalmú helyre. Ne tegye ki a dob egységet közvetlen napfénynek. L Ne hagyja hosszú időn keresztül a festékkazettát a védőtasakon kívül. Ez csökkenti a festékkazetta élettartamát. 3 Helyezze a festékkazettát () függőlegesen a dob egységbe (2). 2 4 Határozott mozdulattal nyomja le a festékkazettát, hogy az bekattanjon a helyére. Az új festékkazetta védőtasakjának kinyitása előtt legalább ötször rázza fel azt függőleges irányban. 5 Határozott mozdulattal hajtsa a két kart () a festékkazettára. 2 Vegye ki a festékkazettát és a dob egységet a védőtasakokból. Távolítsa el a festékkazettáról a zárószalagot (). 6 A festékkazetta megfelelő telepítéséhez ellenőrizze, hogy a háromszögek () illeszkednek-e.

14 . Bevezetés és telepítés 7 Fogja meg az OPEN (NYITÁS) (2) fület, emelje fel az elülső fedelet () a belső fedéllel együtt. 9 Csukja le az elülső fedelet () úgy, hogy addig nyomja a fedél két oldalát, amíg az be nem záródik. 2 L Ha az alsó üveglap (3) piszkos, tisztítsa meg egy száraz, puha ruhával. 3 L Ha a készülék a Kérem várjon üzenetet jelzi, ne nyissa ki az elülső fedelet, és ne húzza ki a hálózati kábelt. Festéktakarékos üzemmód Ha csökkenteni kívánja a festékfogyasztást, kapcsolja be a festéktakarékos üzemmódot (#79-es szolgáltatás, lásd: 44. oldal). A festékkazetta élettartama mintegy 40%-kal megnő. Ez a szolgáltatás ronthatja a nyomtatás minőségét. 8 A füleknél fogva helyezze be a dob egységet és a festékkazettát (). 2.6 Papírtálca és papírtálca fedél Illessze a papírtálcát () a készülék hátulján található nyílásba (2). 2 L Ne érjen a továbbító görgőkhöz (2). 2

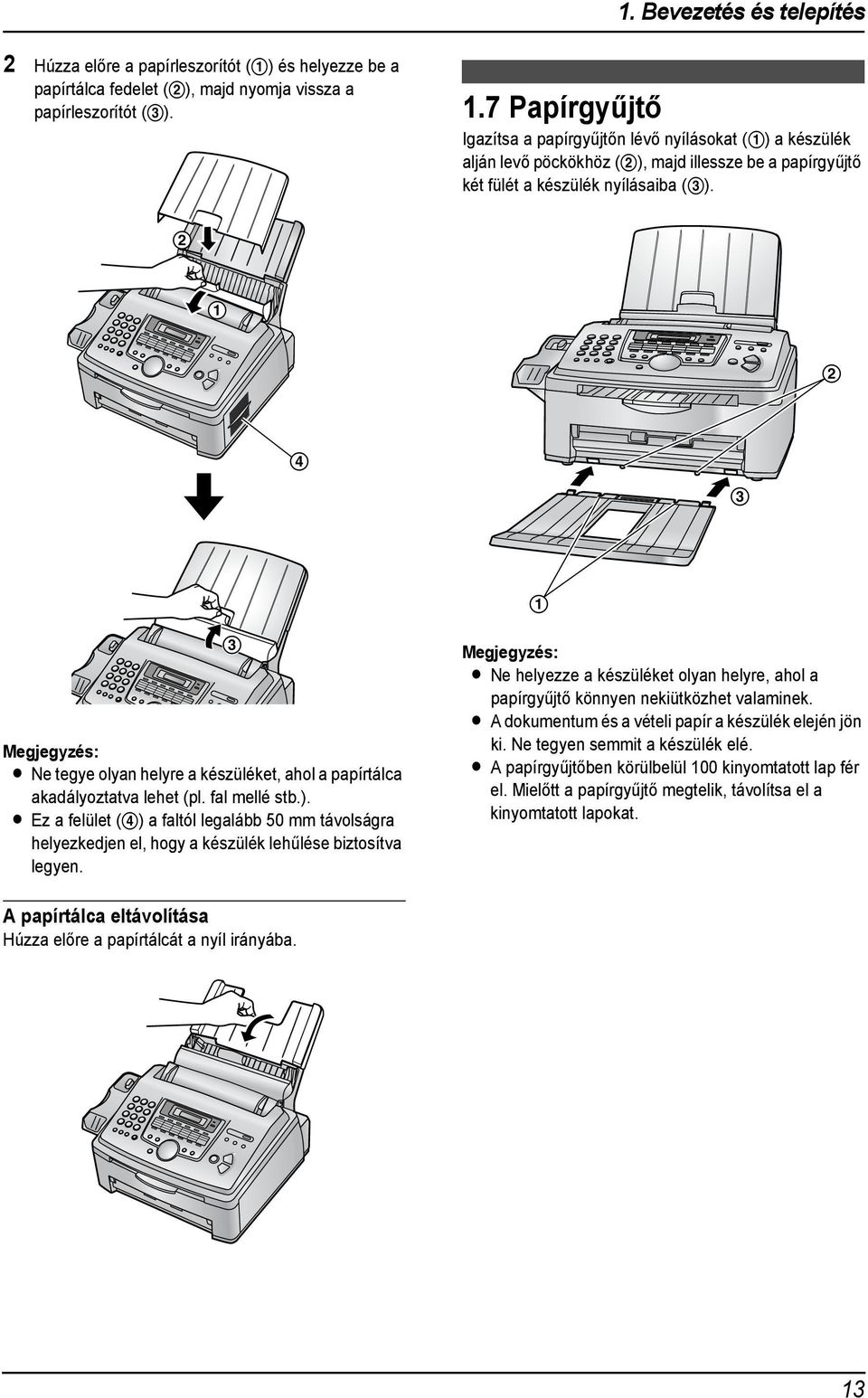

15 . Bevezetés és telepítés 2 Húzza előre a papírleszorítót () és helyezze be a papírtálca fedelet (2), majd nyomja vissza a papírleszorítót (3)..7 Papírgyűjtő Igazítsa a papírgyűjtőn lévő nyílásokat () a készülék alján levő pöckökhöz (2), majd illessze be a papírgyűjtő két fülét a készülék nyílásaiba (3) Megjegyzés: L Ne tegye olyan helyre a készüléket, ahol a papírtálca akadályoztatva lehet (pl. fal mellé stb.). L Ez a felület (4) a faltól legalább 50 mm távolságra helyezkedjen el, hogy a készülék lehűlése biztosítva legyen. Megjegyzés: L Ne helyezze a készüléket olyan helyre, ahol a papírgyűjtő könnyen nekiütközhet valaminek. L A dokumentum és a vételi papír a készülék elején jön ki. Ne tegyen semmit a készülék elé. L A papírgyűjtőben körülbelül 00 kinyomtatott lap fér el. Mielőtt a papírgyűjtő megtelik, távolítsa el a kinyomtatott lapokat. A papírtálca eltávolítása Húzza előre a papírtálcát a nyíl irányába. 3

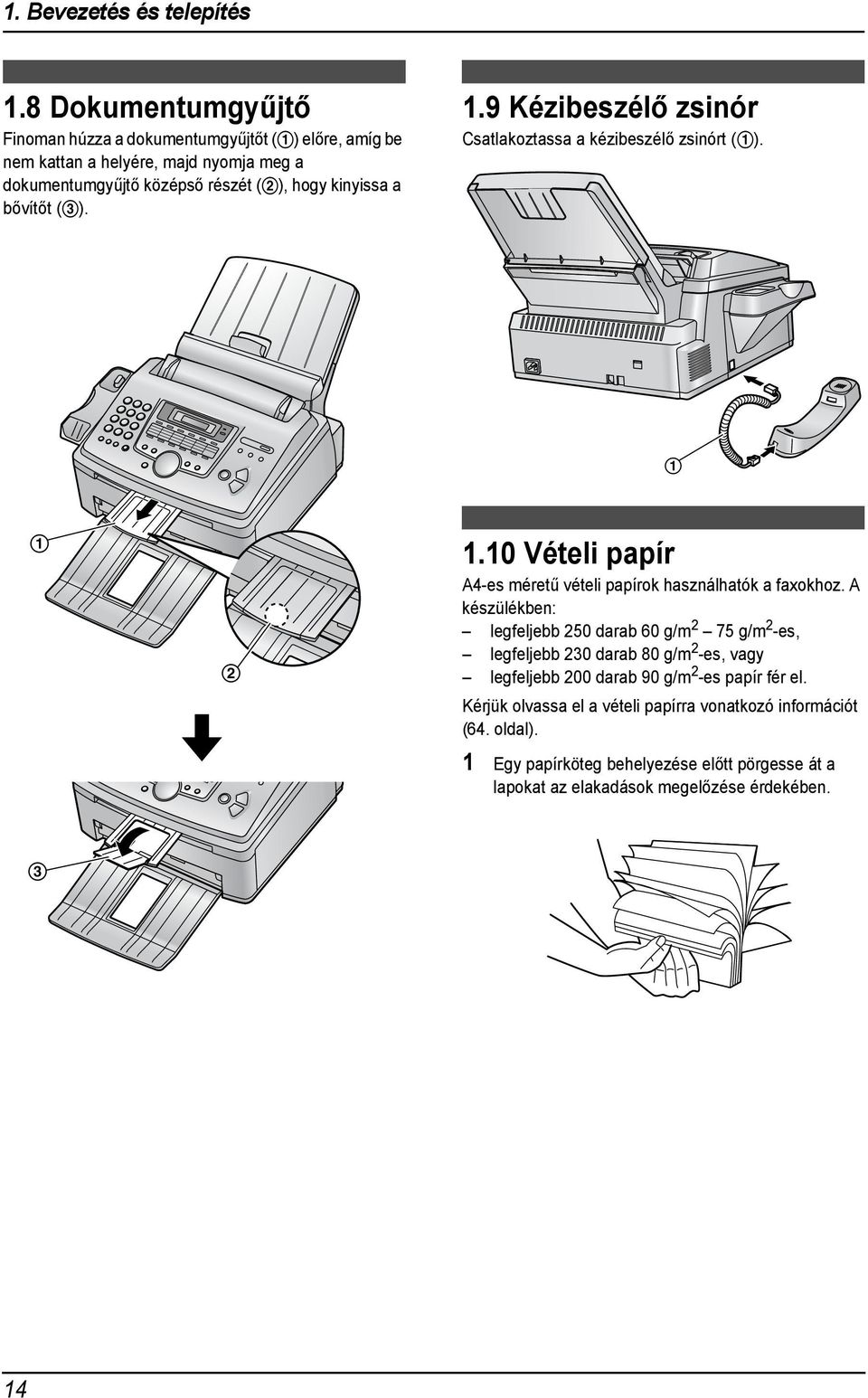

16 . Bevezetés és telepítés.8 Dokumentumgyűjtő Finoman húzza a dokumentumgyűjtőt () előre, amíg be nem kattan a helyére, majd nyomja meg a dokumentumgyűjtő középső részét (2), hogy kinyissa a bővítőt (3)..9 Kézibeszélő zsinór Csatlakoztassa a kézibeszélő zsinórt (). 2.0 Vételi papír A4-es méretű vételi papírok használhatók a faxokhoz. A készülékben: legfeljebb 250 darab 60 g/m 2 75 g/m 2 -es, legfeljebb 230 darab 80 g/m 2 -es, vagy legfeljebb 200 darab 90 g/m 2 -es papír fér el. Kérjük olvassa el a vételi papírra vonatkozó információt (64. oldal). Egy papírköteg behelyezése előtt pörgesse át a lapokat az elakadások megelőzése érdekében. 3 4

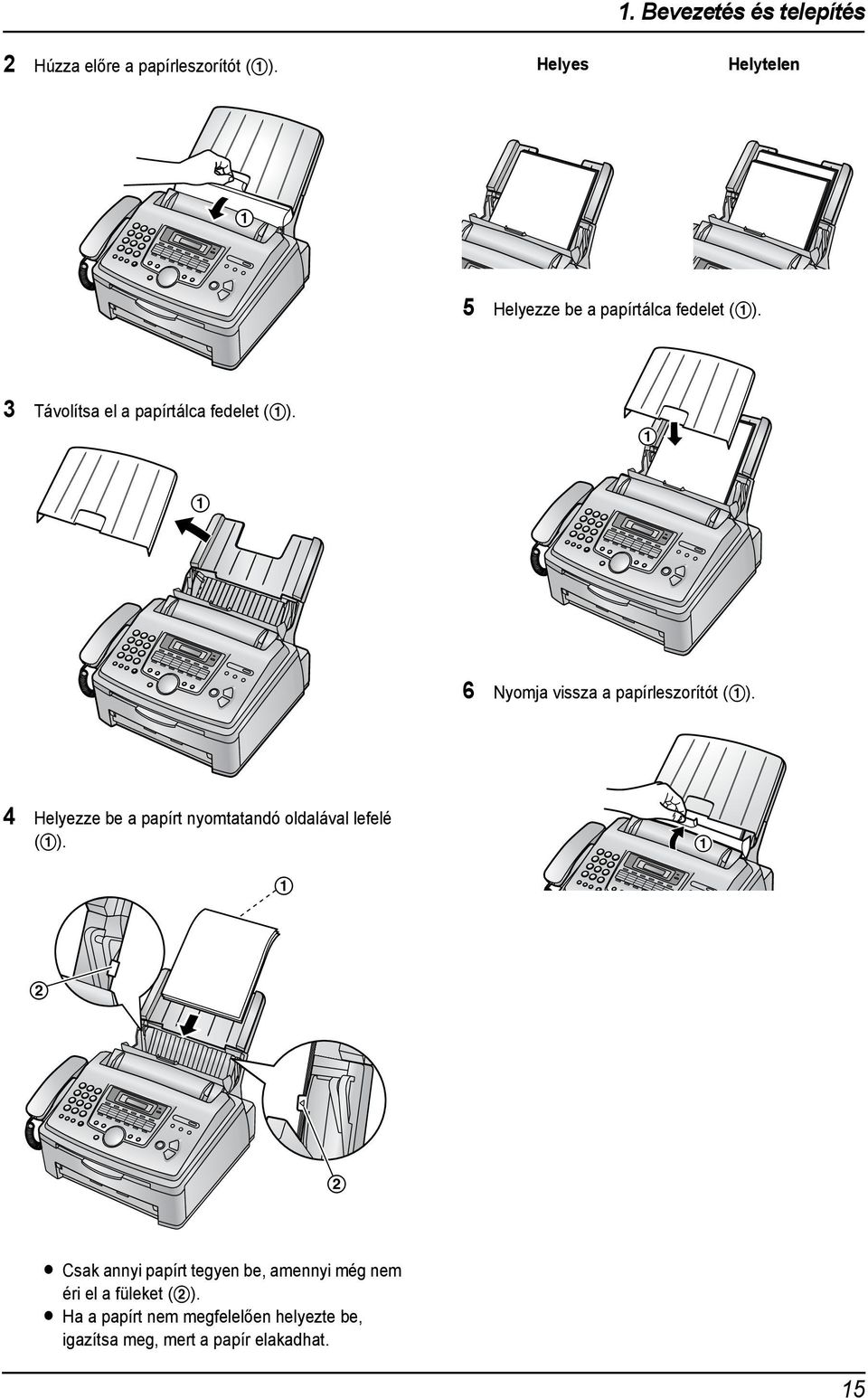

17 . Bevezetés és telepítés 2 Húzza előre a papírleszorítót (). Helyes Helytelen 5 Helyezze be a papírtálca fedelet (). 3 Távolítsa el a papírtálca fedelet (). 6 Nyomja vissza a papírleszorítót (). 4 Helyezze be a papírt nyomtatandó oldalával lefelé (). 2 2 L Csak annyi papírt tegyen be, amennyi még nem éri el a füleket (2). L Ha a papírt nem megfelelően helyezte be, igazítsa meg, mert a papír elakadhat. 5

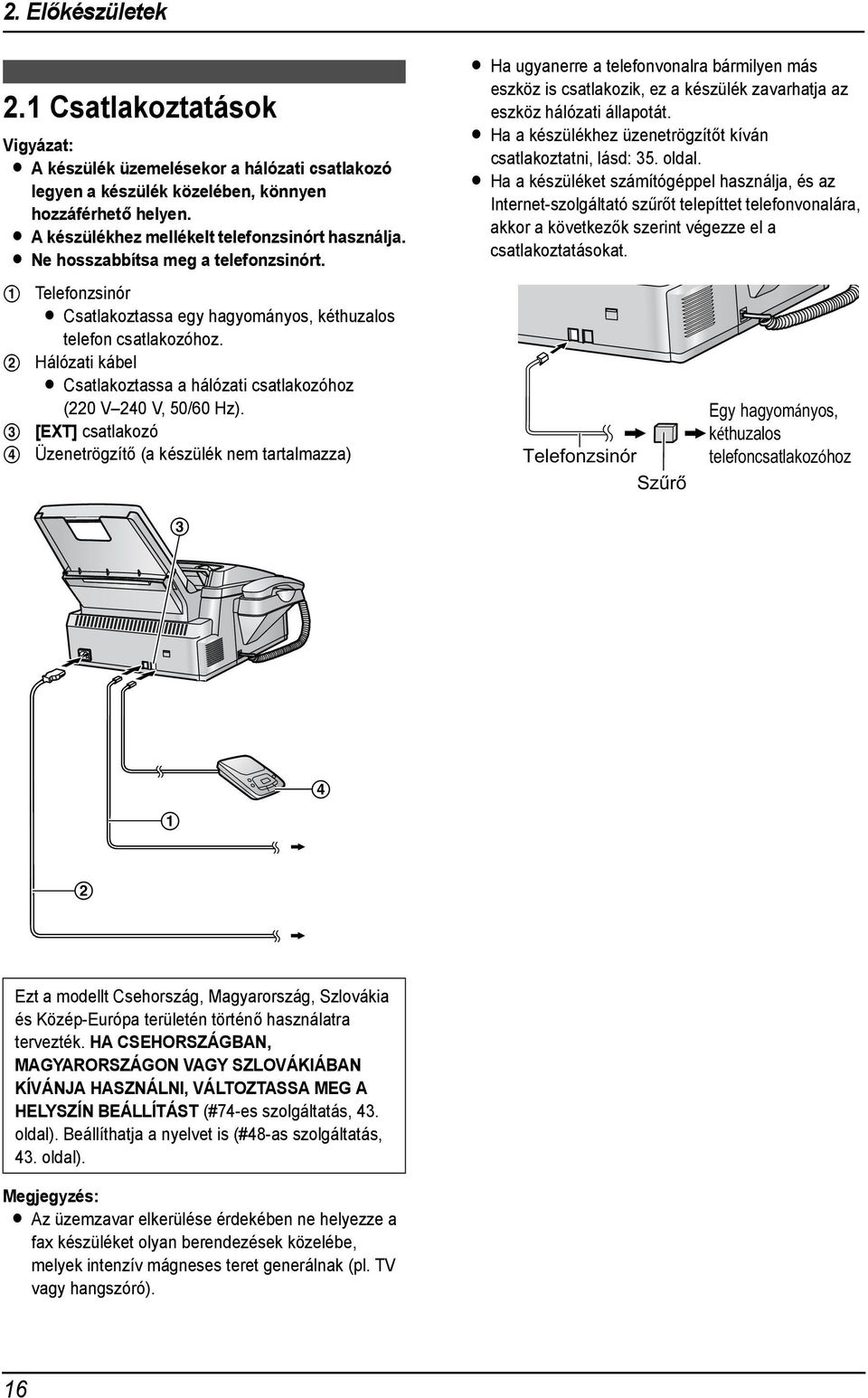

18 2. Előkészületek 2. Csatlakoztatás Előkészületekés beállítás 2. Csatlakoztatások Vigyázat: L A készülék üzemelésekor a hálózati csatlakozó legyen a készülék közelében, könnyen hozzáférhető helyen. L A készülékhez mellékelt telefonzsinórt használja. L Ne hosszabbítsa meg a telefonzsinórt. L Ha ugyanerre a telefonvonalra bármilyen más eszköz is csatlakozik, ez a készülék zavarhatja az eszköz hálózati állapotát. L Ha a készülékhez üzenetrögzítőt kíván csatlakoztatni, lásd: 35. oldal. L Ha a készüléket számítógéppel használja, és az Internet-szolgáltató szűrőt telepíttet telefonvonalára, akkor a következők szerint végezze el a csatlakoztatásokat. Telefonzsinór L Csatlakoztassa egy hagyományos, kéthuzalos telefon csatlakozóhoz. 2 Hálózati kábel L Csatlakoztassa a hálózati csatlakozóhoz (220 V 240 V, 50/60 Hz). 3 [EXT] csatlakozó 4 Üzenetrögzítő (a készülék nem tartalmazza) 3 Telefonzsinór Szűrő Egy hagyományos, kéthuzalos telefoncsatlakozóhoz 4 2 Ezt a modellt Csehország, Magyarország, Szlovákia és Közép-Európa területén történő használatra tervezték. HA CSEHORSZÁGBAN, MAGYARORSZÁGON VAGY SZLOVÁKIÁBAN KÍVÁNJA HASZNÁLNI, VÁLTOZTASSA MEG A HELYSZÍN BEÁLLÍTÁST (#74-es szolgáltatás, 43. oldal). Beállíthatja a nyelvet is (#48-as szolgáltatás, 43. oldal). Megjegyzés: L Az üzemzavar elkerülése érdekében ne helyezze a fax készüléket olyan berendezések közelébe, melyek intenzív mágneses teret generálnak (pl. TV vagy hangszóró). 6

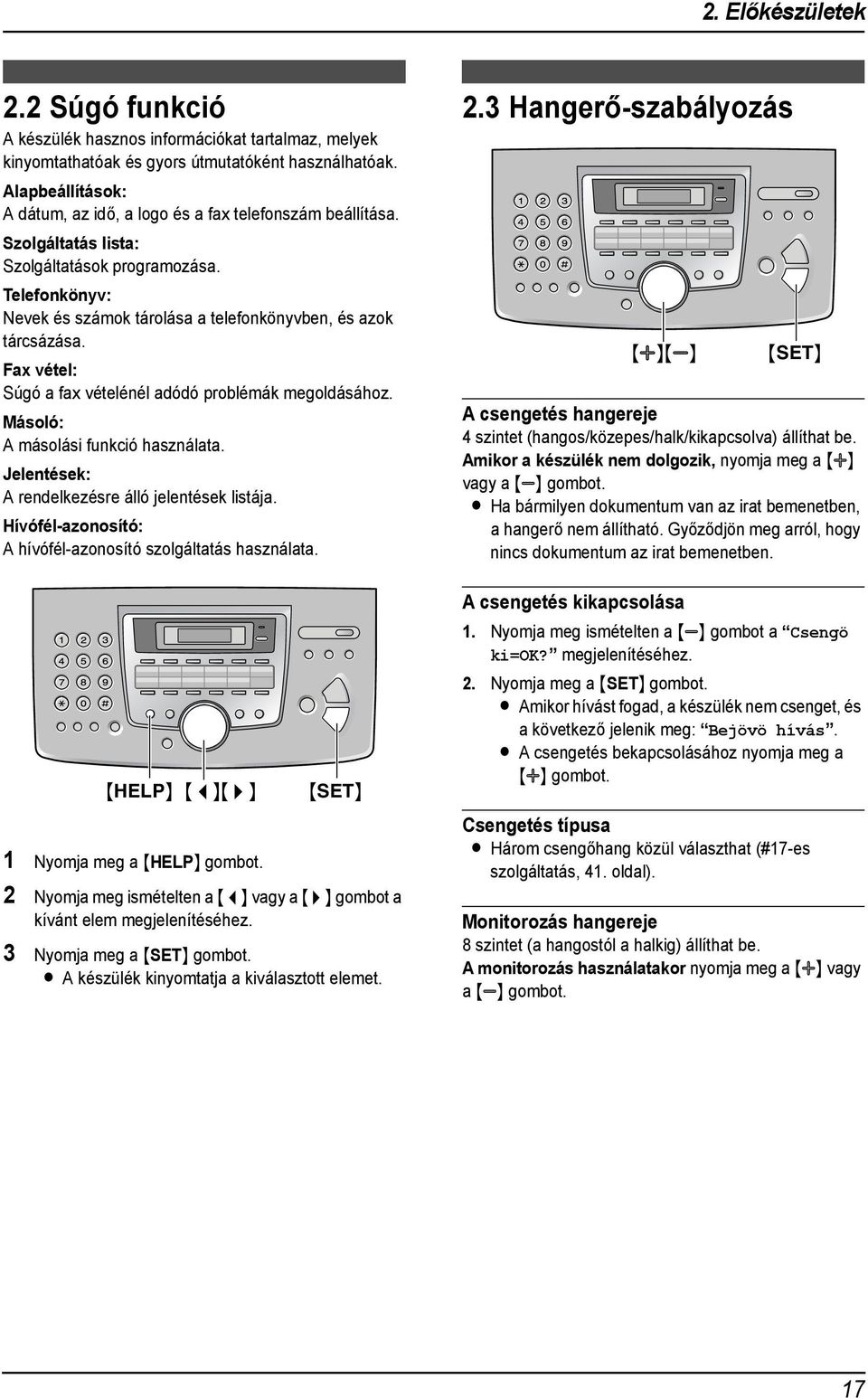

19 2. Előkészületek Súgó gomb 2.2 Súgó funkció A készülék hasznos információkat tartalmaz, melyek kinyomtathatóak és gyors útmutatóként használhatóak. Alapbeállítások: A dátum, az idő, a logo és a fax telefonszám beállítása. Szolgáltatás lista: Szolgáltatások programozása. Telefonkönyv: Nevek és számok tárolása a telefonkönyvben, és azok tárcsázása. Fax vétel: Súgó a fax vételénél adódó problémák megoldásához. Másoló: A másolási funkció használata. Jelentések: A rendelkezésre álló jelentések listája. Hívófél-azonosító: A hívófél-azonosító szolgáltatás használata. 2.3 Hangerő-szabályozás {A}{B} {SET} A csengetés hangereje 4 szintet (hangos/közepes/halk/kikapcsolva) állíthat be. Amikor a készülék nem dolgozik, nyomja meg a {A} vagy a {B} gombot. L Ha bármilyen dokumentum van az irat bemenetben, a hangerő nem állítható. Győződjön meg arról, hogy nincs dokumentum az irat bemenetben. {HELP} {<}{>} {SET} A csengetés kikapcsolása. Nyomja meg ismételten a {B} gombot a Csengö ki=ok? megjelenítéséhez. 2. Nyomja meg a {SET} gombot. L Amikor hívást fogad, a készülék nem csenget, és a következő jelenik meg: Bejövö hívás. L A csengetés bekapcsolásához nyomja meg a {A} gombot. Nyomja meg a {HELP} gombot. 2 Nyomja meg ismételten a {<} vagy a {>} gombot a kívánt elem megjelenítéséhez. 3 Nyomja meg a {SET} gombot. L A készülék kinyomtatja a kiválasztott elemet. Hangerő Csengetés típusa L Három csengőhang közül választhat (#7-es szolgáltatás, 4. oldal). Monitorozás hangereje 8 szintet (a hangostól a halkig) állíthat be. A monitorozás használatakor nyomja meg a {A} vagy a {B} gombot. Kezdeti beállítások 7

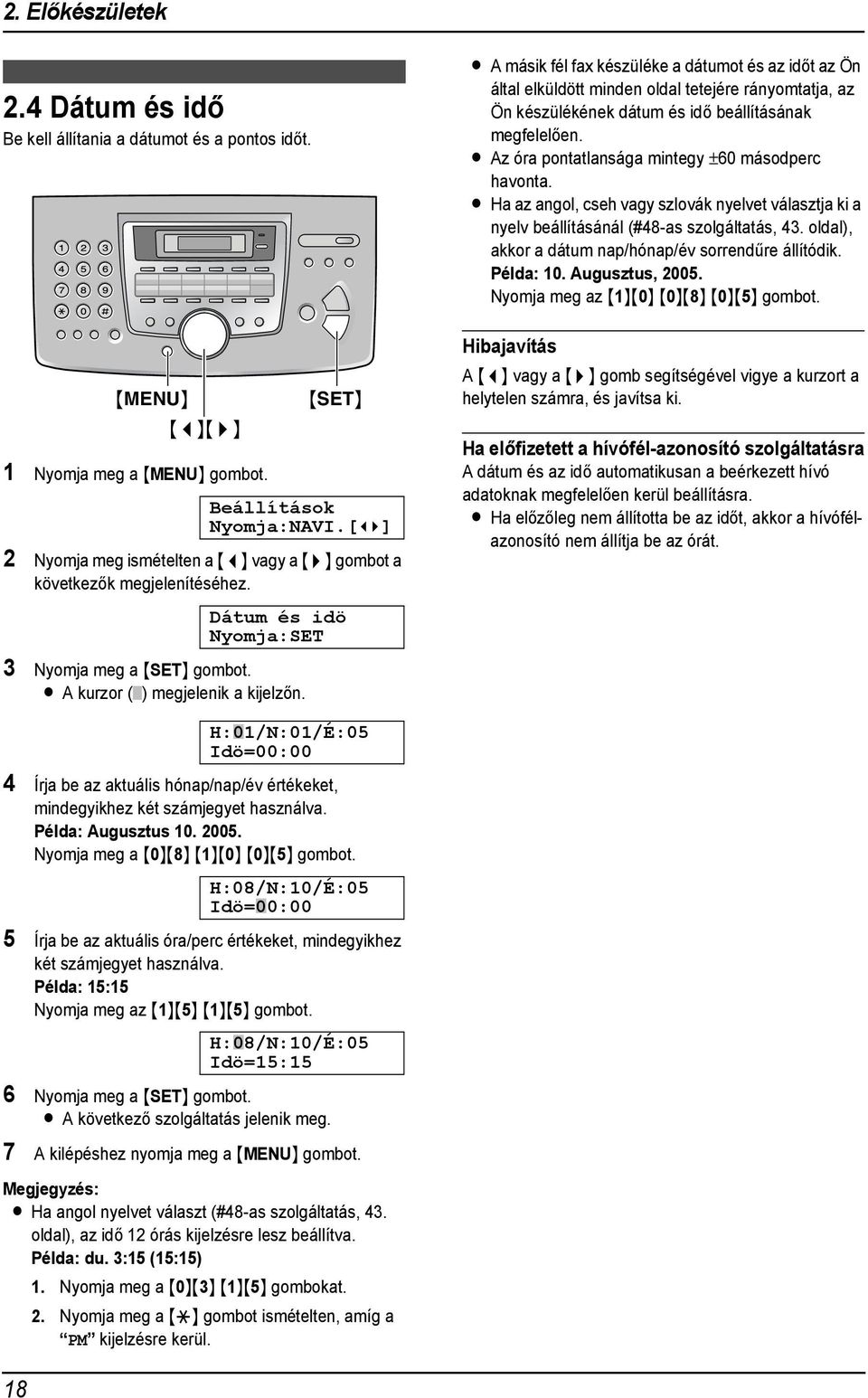

20 2. Előkészületek 2.4 Dátum és idő Be kell állítania a dátumot és a pontos időt. {MENU} {<}{>} Nyomja meg a {MENU} gombot. {SET} Beállítások Nyomja:NAVI.[()] 2 Nyomja meg ismételten a {<} vagy a {>} gombot a következők megjelenítéséhez. Dátum és idö Nyomja:SET L A másik fél fax készüléke a dátumot és az időt az Ön által elküldött minden oldal tetejére rányomtatja, az Ön készülékének dátum és idő beállításának megfelelően. L Az óra pontatlansága mintegy ±60 másodperc havonta. L Ha az angol, cseh vagy szlovák nyelvet választja ki a nyelv beállításánál (#48-as szolgáltatás, 43. oldal), akkor a dátum nap/hónap/év sorrendűre állítódik. Példa: 0. Augusztus, Nyomja meg az {}{0} {0}{8} {0}{5} gombot. Hibajavítás A {<} vagy a {>} gomb segítségével vigye a kurzort a helytelen számra, és javítsa ki. Ha előfizetett a hívófél-azonosító szolgáltatásra A dátum és az idő automatikusan a beérkezett hívó adatoknak megfelelően kerül beállításra. L Ha előzőleg nem állította be az időt, akkor a hívófélazonosító nem állítja be az órát. 3 Nyomja meg a {SET} gombot. L A kurzor ( ) megjelenik a kijelzőn. 8 H: 0/N:0/É:05 Idö=00:00 4 Írja be az aktuális hónap/nap/év értékeket, mindegyikhez két számjegyet használva. Példa: Augusztus Nyomja meg a {0}{8} {}{0} {0}{5} gombot. H:08/N:0/É:05 Idö= 00:00 5 Írja be az aktuális óra/perc értékeket, mindegyikhez két számjegyet használva. Példa: 5:5 Nyomja meg az {}{5} {}{5} gombot. H: 08/N:0/É:05 Idö=5:5 6 Nyomja meg a {SET} gombot. L A következő szolgáltatás jelenik meg. 7 A kilépéshez nyomja meg a {MENU} gombot. Megjegyzés: L Ha angol nyelvet választ (#48-as szolgáltatás, 43. oldal), az idő 2 órás kijelzésre lesz beállítva. Példa: du. 3:5 (5:5). Nyomja meg a {0}{3} {}{5} gombokat. 2. Nyomja meg a {*} gombot ismételten, amíg a PM kijelzésre kerül.

21 2. Előkészületek 2.5 Az Ön logoja A logo az Ön neve vagy cégének neve lehet. Gombok Karakterek {7} P Q R S p q r s 7 {8} T U V t u v 8 {9} W X Y Z w x y z 9 {0} 0 ( ) < >! " # $ ^ {#} Kisbetű és nagybetű közötti váltás. {FLASH} Kötőjel beviteléhez. {MENU} {STOP} {FLASH} {<}{>}{A}{B} {SET} {HANDSET MUTE} Nyomja meg a {MENU} gombot. Beállítások Nyomja:NAVI.[()] 2 Nyomja meg ismételten a {<} vagy a {>} gombot a következők megjelenítéséhez. LOGO Nyomja:SET 3 Nyomja meg a {SET} gombot. L A kurzor ( ) megjelenik a kijelzőn. LOGO= 4 Írja be a legfeljebb 30 karaktert tartalmazó logoját. A részleteket lásd az alábbi karaktertáblázatban. 5 Nyomja meg a {SET} gombot. L A következő szolgáltatás jelenik meg. 6 A kilépéshez nyomja meg a {MENU} gombot. Megjegyzés: L Az Ön logoja a készülékéből elküldött minden oldal tetejére rányomtatódik. Karakterek kiválasztása a tárcsázógombokkal Gombok Karakterek {} [ ] { } + / =,. _ ` : ;? {2} A B C a b c 2 {3} D E F d e f 3 {4} G H I g h i 4 {HANDSET MUTE} {STOP} Szóköz beviteléhez. Számjegy törléséhez. Megjegyzés: L Ha ugyanannak a tárcsázógombnak a használatával akar bevinni egy másik karaktert, vigye a kurzort a következő helyre a {>} gomb megnyomásával. Az Ön logojának beírása Példa: BILL. Nyomja meg kétszer a {2} gombot. LOGO= B 2. Nyomja meg háromszor a {4} gombot. LOGO=B I 3. Nyomja meg háromszor az {5} gombot. LOGO=BI L 4. Nyomja meg a {>} gombot, hogy a kurzort a következő helyre vigye, majd nyomja meg háromszor az {5} gombot. LOGO=BIL L A nagy- és kisbetűk átváltása A {#} gomb lenyomásával váltogathatja a nagybetűs és kisbetűs írásmódot.. Nyomja meg kétszer a {2} gombot. LOGO= B 2. Nyomja meg háromszor a {4} gombot. 3. Nyomja meg a {#} gombot. LOGO=B I LOGO=B i {5} J K L j k l 5 {6} M N O m n o 6 9

22 2. Előkészületek 4. Nyomja meg háromszor az {5} gombot. LOGO=Bi l 2.6 Az Ön fax telefonszáma Hibajavítás A {<} vagy a {>} gomb segítségével vigye a kurzort a helytelen karakterre, és javítsa ki. Karakter törlése Nyomja meg a {<} vagy a {>} gombot, hogy a kurzort a törölni kívánt karakterre vigye, majd nyomja meg a {STOP} gombot. L Az összes karakter törléséhez nyomja meg, és tartsa lenyomva a {STOP} gombot. {MENU} {FLASH} {<}{>} {STOP} {SET} Karakter beillesztése. Nyomja meg a {<} vagy a {>} gombot, hogy a kurzort annak a helynek a jobb oldalára vigye, ahová be kívánja illeszteni a karaktert. 2. Nyomja meg a {HANDSET MUTE} gombot, hogy egy szóközt beillesszen, és adja be a karaktert. Karakter kiválasztása a {A} vagy a {B} gombbal A tárcsázógombok helyett a {A} vagy a {B} gombbal is kiválaszthat karaktereket.. Nyomja meg ismételten a {B} gombot a kívánt karakter megjelenítéséhez. A karakterek az alábbi sorrendben jelennek meg: Nagybetűk 2 Számok 3 Szimbólumok 4 Kisbetűk L Ha a {A} gombot nyomja meg, a sorrend megfordul. 2. A karakter beillesztéséhez nyomja meg a {>} gombot. 3. Új karakter beviteléhez menjen vissza az lépéshez. Nyomja meg a {MENU} gombot. Beállítások Nyomja:NAVI.[()] 2 Nyomja meg ismételten a {<} vagy a {>} gombot a következők megjelenítéséhez. Saját fax szám Nyomja:SET 3 Nyomja meg a {SET} gombot. L A kurzor ( ) megjelenik a kijelzőn. No.= 4 Adja be a legfeljebb 20 számjegyet tartalmazó fax telefonszámát. Példa: No.= Nyomja meg a {SET} gombot. L A következő szolgáltatás jelenik meg. 6 A kilépéshez nyomja meg a {MENU} gombot. Megjegyzés: L Az Ön fax telefonszáma a készülékéből elküldött minden oldal tetejére rányomtatódik. L A {*} gombbal egy + jelet, a {#} gombbal pedig egy szóközt vihet be. Példa: Nyomja meg a {*}{2}{3}{4}{#}{5}{6}{7}{8} gombot. L Ha kötőjelet kíván bevinni a telefonszámba, nyomja meg a {FLASH} gombot. Hibajavítás A {<} vagy a {>} gomb segítségével vigye a kurzort a helytelen számra, és javítsa ki. 20

23 2. Előkészületek Szám törlése Nyomja meg a {<} vagy a {>} gombot, hogy a kurzort a törölni kívánt számra vigye, és nyomja meg a {STOP} gombot. L Az összes számjegy törléséhez nyomja meg, és tartsa lenyomva a {STOP} gombot. 2

24 3. Telefon 3. Automatikus Telefon tárcsázás 3. Nevek és telefonszámok tárolása az egy gombnyomásos tárcsázás szolgáltatáshoz és a navigátor telefonkönyvbe A gyakran hívott számok gyors eléréséhez készüléke rendelkezik az egy gombnyomásos tárcsázás szolgáltatással (22 tétel) és a navigátor telefonkönyvvel (00 tétel). L Az -3. hívógomb körözvény adásához is használható (30. oldal). L Faxokat is küldhet az egy gombnyomásos tárcsázás szolgáltatás és a navigátor telefonkönyv használatával (30. oldal). 5 Írja be a telefonszámot, maximálisan 30 számjegyet használva. 6 Nyomja meg a {SET} gombot. L További adatok programozásához ismételje meg a 2-6. lépést. 7 Nyomja meg a {DIRECTORY PROGRAM} gombot. Hasznos tipp: L A tárolt adatokat a telefonszám lista kinyomtatásával ellenőrizheti (62. oldal). Megjegyzés: L A kötőjel és a szóköz két karakternek számít a telefonszámban. Hibajavítás A {<} vagy a {>} gomb segítségével vigye a kurzort a helytelen karakterre/számra, és javítsa ki. Állomásgombok Karakter/szám törlése Nyomja meg a {<} vagy a {>} gombot, hogy a kurzort a törölni kívánt karakterre/számra vigye, majd nyomja meg a {STOP} gombot. L Az összes karakter/számjegy törléséhez nyomja meg, és tartsa lenyomva a {STOP} gombot Adatok tárolása a navigátor telefonkönyvbe {LOWER} {SET} Nyomja meg a {DIRECTORY PROGRAM} gombot. 3.. Egy gombnyomásos tárcsázási adatok tárolása Nyomja meg a {DIRECTORY PROGRAM} gombot. 2 Válassza ki a kívánt állomásgombot. Az 3-as állomáshoz:. Nyomja meg az állomásgombok egyikét. Példa: Állomás Üzemmód [±] 2. Nyomja meg a {SET} gombot. A 4 -es állomáshoz: Nyomja meg az állomásgombok egyikét. A 2 22-es állomáshoz: {<}{>}{A}{B} {STOP} {DIRECTORY PROGRAM} Nyomja meg a {LOWER} gombot, majd nyomja meg az állomásgombok egyikét. 3 Írjon be egy legfeljebb 0 karakterből álló nevet (9. oldal). 2 Nyomja meg a {>} gombot. 3 Írjon be egy legfeljebb 0 karakterből álló nevet (9. oldal). 4 Nyomja meg a {SET} gombot. 5 Írja be a telefonszámot, maximálisan 30 számjegyet használva. 6 Nyomja meg a {SET} gombot. L A kijelzőn rövid ideig a navigátor telefonkönyvben tárolt adatok száma látható. L További adatok programozásához ismételje meg a 3-6. lépést. 7 Nyomja meg a {DIRECTORY PROGRAM} gombot. Hasznos tipp: L A tárolt adatokat a telefonszám lista kinyomtatásával ellenőrizheti (62. oldal). Megjegyzés: L Ha a Hely= 5 Telsz. kerül kijelzésre, akkor már csak további 5 tételt vihet be. L A kötőjel és a szóköz két karakternek számít a telefonszámban. 4 Nyomja meg a {SET} gombot. 22

25 3. Telefon Hibajavítás A {<} vagy a {>} gomb segítségével vigye a kurzort a helytelen karakterre/számra, és javítsa ki. Karakter/szám törlése Nyomja meg a {<} vagy a {>} gombot, hogy a kurzort a törölni kívánt karakterre/számra vigye, majd nyomja meg a {STOP} gombot. L Az összes karakter/számjegy törléséhez nyomja meg, és tartsa lenyomva a {STOP} gombot Tárolt tétel szerkesztése Nyomja meg a {>} gombot. L Győződjön meg arról, hogy nincs dokumentum az irat bemenetben. 2 Nyomja meg ismételten a {A} vagy a {B} gombot a kívánt elem megjelenítéséhez. 3 Nyomja meg a {DIRECTORY PROGRAM} gombot. 4 Nyomja meg a {*} gombot. L Ha nem akarja szerkeszteni a nevet, ugorjon a 6. lépésre. 5 Szerkessze a nevet. A tárolási eljárással kapcsolatos további információkat lásd: 22. oldal. 6 Nyomja meg a {SET} gombot. L Ha nem akarja szerkeszteni a telefonszámot, ugorjon a 8. lépésre. 7 Változtassa meg a telefonszámot. A tárolási eljárással kapcsolatos további információkat lásd: 22. oldal. 8 Nyomja meg a {SET} gombot. L További navigátor telefonkönyv tételek szerkesztéséhez ismételje meg a 2-8. lépést. 9 Nyomja meg a {STOP} gombot Tárolt tétel törlése Nyomja meg a {>} gombot. L Győződjön meg arról, hogy nincs dokumentum az irat bemenetben. 2 Nyomja meg ismételten a {A} vagy a {B} gombot a kívánt elem megjelenítéséhez. 3 Nyomja meg a {DIRECTORY PROGRAM} gombot. 4 Nyomja meg a {#} gombot. L A törlés visszavonásához nyomja meg a {STOP} gombot. 5 Nyomja meg a {SET} gombot. L További tételek törléséhez ismételje meg a 2-5. lépést. 3.2 Telefonhívás kezdeményezése az egy gombnyomásos tárcsázás és a navigátor telefonkönyv segítségével A szolgáltatás használata előtt programozza be a kívánt neveket és telefonszámokat az egy gombnyomásos tárcsázás hívógombjaiba és a navigátor telefonkönyvbe (22. oldal). L A fedőlapot hagyja nyitva a gombok helyének meghatározásához Az egy gombnyomásos tárcsázás szolgáltatás használata Nyomja meg a {MONITOR} gombot, vagy vegye fel a kézibeszélőt. 2 Válassza ki a kívánt állomásgombot. Az -es állomáshoz: Nyomja meg a kívánt állomásgombot. A 2 22-es állomáshoz: Nyomja meg a {LOWER} gombot, majd nyomja meg a kívánt állomásgombot. L A készülék automatikusan tárcsáz A navigátor telefonkönyv használata Nyomja meg a {>} gombot. L Győződjön meg arról, hogy nincs dokumentum az irat bemenetben. 2 Nyomja meg ismételten a {A} vagy a {B} gombot a kívánt elem megjelenítéséhez. 3 Nyomja meg a {MONITOR} gombot, vagy vegye fel a kézibeszélőt. L A készülék automatikusan tárcsáz. Név keresése a kezdőbetűje alapján Példa: LISA. Nyomja meg a {>} gombot. L Győződjön meg arról, hogy nincs dokumentum az irat bemenetben. 2. Nyomja meg a {A} vagy a {B} gombot a navigátor telefonkönyvbe való belépéshez. 3. Nyomja meg ismételten az {5} gombot az L betűvel kezdődő nevek kijelzéséhez (a karaktertáblázatot lásd: 9. oldal). 6 Nyomja meg a {STOP} gombot. 23

26 3. Telefon L Ha szimbólumokat keres (nem betűket vagy számokat), nyomja meg a {*} gombot. 4. Nyomja meg ismételten a {A} vagy a {B} gombot a LISA név megjelenítéséhez. L A keresés leállításához nyomja meg a {STOP} gombot. L A kijelzőn látható fél hívásához, nyomja meg a {MONITOR} gombot, vagy emelje fel a kézibeszélőt. Hívófél-azonosító 3.3 Hívófél-azonosító szolgáltatás A készülék kompatibilis a telefontársaságok által nyújtott hívófél-azonosító szolgáltatásokkal. Ha használni kívánja a készülék hívófél-azonosító funkcióit, akkor elő kell fizetnie a hívófél azonosítása szolgáltatásra. Fontos: L Ezt a készüléket az ETS (Európai Távközlési Szabvány) FSK alapú előfizetői vonali protokoll ajánlásainak megfelelően terveztük, és csak a CLIP (Hívó vonal azonosságának megjelenítése) alapszolgáltatásokat támogatja. L A készülék csak a hívó telefonszámát és nevét jelzi ki. L A készülék nem támogat jövőbeli, további telefonos szolgáltatásokat. L A készülék nem támogatja a DTMF alapú előfizetői vonali protokoll -on alapuló szolgáltatásokat. L A helyi telefontársaság szolgáltatásától függően előfordulhat, hogy a hívás ideje és dátuma vagy a hívó neve nem jelenik meg A hívófél-azonosító megjelenítése A hívófél telefonszáma vagy neve megjelenik az első csengetés után. Választhat, hogy kívánja-e fogadni a hívó hívását. A készülék automatikusan eltárolja az utolsó 30 hívás hívóadatait (telefonszám, név és a hívás időpontja). A hívókra vonatkozó információ a legutóbbi - legrégebbi hívás sorrendben kerül tárolásra. Amikor a 3. hívás beérkezik, a legrégebbi hívás törlődik. A hívókra vonatkozó információ a kijelzőn egyenként tekinthető meg (25. oldal), vagy a Hívófél-azonosító lista kinyomtatásával ellenőrizhető (25. oldal). L Ha megérkezik a hívóra vonatkozó információ, és az megegyezik egy, az egy gombnyomásos tárcsázás hívógombjaiban vagy a navigátor telefonkönyvben tárolt telefonszámmal, akkor a tárolt név jelenik meg. L Ha a készülék alközponthoz csatlakozik, akkor a hívóra vonatkozó információ esetleg nem megfelelően érkezik meg. Vegye fel a kapcsolatot az alközponti szolgáltatóval. L Ha a készülék nem kapja meg a hívóra vonatkozó információkat, a következő kijelzés jelenik meg: Körzeten kívül : A hívó olyan területről hívott, amely nem nyújt hívófél-azonosítási szolgáltatásokat. Hívó titkos : A hívó kérésére nem küldik el a hívó adatait. Távhívás : A hívó távhívást kezdeményezett. 24

27 3. Telefon A hívó adatainak ellenőrzése a hívófélazonosító lista kinyomtatásával A kézi nyomtatást lásd: 25. oldal. Ha minden 30 új hívás után automatikusan ki szeretné nyomtatni a hívó adatait, aktiválja a #26-os szolgáltatást (42. oldal). 3.4 A hívó adatainak megtekintése, és azok használata a visszahíváshoz Egyszerűen megtekintheti a hívó adatait, és visszahívhatja. Fontos: L A visszahívás a következő esetekben nem lehetséges: A telefonszám nemcsak számokat (hanem pl. * vagy # karaktereket) tartalmaz. A hívó adatai között nem szerepel a telefonszám. {MONITOR} {MENU} {<}{>}{A}{B} {NAME/TEL NO.} {CALLER ID PRINT} {CALLER ID SEARCH} {STOP} {FAX START} {SET} Nyomja meg a {CALLER ID SEARCH} gombot. 2 Nyomja meg a {A} gombot, hogy a legutóbb beérkezett hívó információtól kezdődően keressen. L Ha a {B} gombot nyomja meg, megfordul a kijelzési sorrend. 3 Nyomja meg a {MONITOR} gombot, vagy emelje fel a kézibeszélőt, hogy visszahívja a hívót. L A készülék automatikusan tárcsáz. L Fax küldéséhez helyezze be a dokumentumot NYOMTATOTT OLDALLAL LEFELÉ, majd nyomja meg a {FAX START} gombot. A hívó adatai megjelenítésének megváltoztatása A 2 lépés után nyomja meg ismételten a {NAME/TEL NO.} gombot. Példa: SAM LEE :20 Júl 20, b :20 Júl 20, L A pipa (,) azt jelenti, hogy ez a hívás már megtekintésre vagy fogadásra került. Megtekintés közbeni kijelzések L Ha a készülék nem tudta fogadni a nevet, a kijelzőn a Nem jött név üzenet jelenik meg. L Ha nem érkezett hívás, a kijelzőn a Nincs hívó adat üzenet jelenik meg. Kilépés a megtekintésből Nyomja meg a {STOP} gombot a 2. lépés után A hívófél-azonosító lista kinyomtatása Nyomja meg a {CALLER ID PRINT} gombot a nyomtatás megkezdéséhez. L A nyomtatás után az Össz.törlés OK? üzenet kerül megjelenítésre. 2 A programból való kilépéshez nyomja meg a {STOP} gombot. L Az összes, tárolt hívó adat törléséhez a {STOP} gomb helyett nyomja meg a {SET} gombot A hívó telefonszámának szerkesztése a visszahívás előtt Nyomja meg a {CALLER ID SEARCH} gombot. 2 Nyomja meg a {A} vagy a {B} gombot ismételten, a kívánt bejegyzés megjelenítéséhez. 3 Nyomja meg a {NAME/TEL NO.} gombot a telefonszám megjelenítéséhez. 4 Nyomja meg a (0-9) tárcsázógombot vagy a {*} gombot a szerkesztő módba való belépéshez, és a telefonszám szerkesztéséhez. 5 Nyomja meg a {MONITOR} gombot, vagy vegye fel a kézibeszélőt, hogy visszahívhassa a szerkesztett számot. L A készülék automatikusan tárcsáz. L Fax küldéséhez helyezze be a dokumentumot NYOMTATOTT OLDALLAL LEFELÉ, majd nyomja meg a {FAX START} gombot. 25

28 3. Telefon Megjegyzés: L A szerkesztett telefonszám nem kerül elmentésre a hívó adataiba. A telefonkönyvbe való mentést lásd: 26. oldal. Hibajavítás. A {<} vagy a {>} gomb segítségével vigye a kurzort a helytelen számra. 2. A szám törléséhez nyomja meg a {STOP} gombot. 3. Adja be a helyes számot. Szám törlése Nyomja meg a {<} vagy a {>} gombot, hogy a kurzort a törölni kívánt számra vigye, és nyomja meg a {STOP} gombot. Szám beillesztése. Nyomja meg a {<} vagy a {>} gombot, hogy a kurzort annak a helynek a jobb oldalára vigye, ahová be kívánja illeszteni a számot. 2. Adja be a számot Az összes hívó adatainak törlése Nyomja meg ismételten a {MENU} gombot a Hívó beállítás megjelenítéséhez. 2 Nyomja meg a {SET} gombot. L A kijelzőn a Hívólist.törlés szöveg jelenik meg. 3 Nyomja meg a {SET} gombot. L A törlés visszavonásához nyomja meg a {STOP}, majd a {MENU} gombot. 4 Nyomja meg a {SET} gombot. 5 A programból való kilépéshez nyomja meg a {STOP} gombot Adott hívó adatainak törlése Nyomja meg a {CALLER ID SEARCH} gombot. 2 Nyomja meg ismételten a {A} vagy a {B} gombot a kívánt elem megjelenítéséhez. 3 Nyomja meg a {<} gombot. L A törlés visszavonásához nyomja meg kétszer a {STOP} gombot. 4 Nyomja meg a {SET} gombot. L További tételek törléséhez ismételje meg a 2-4. lépést. 5 A programból való kilépéshez nyomja meg a {STOP} gombot. 3.5 Hívó adatainak tárolása az egy gombnyomásos tárcsázás hívógombjaiba és a navigátor telefonkönyvbe L A fedőlapot hagyja nyitva a gombok helyének meghatározásához. Fontos: L A szolgáltatás a következő esetekben nem áll rendelkezésre. A telefonszám nemcsak számokat (hanem pl. * vagy # karaktereket) tartalmaz. A hívó adatai között nem szerepel a telefonszám. Nyomja meg a {CALLER ID SEARCH} gombot. 2 Nyomja meg ismételten a {A} vagy a {B} gombot a kívánt elem megjelenítéséhez. 3 Nyomja meg a {DIRECTORY PROGRAM} gombot. 4 Válassza ki az állomásgombot vagy a navigátor telefonkönyvet. Az 3-as állomáshoz:. Nyomja meg a kívánt állomásgombot. 2. Nyomja meg a {SET} gombot. 3. Nyomja meg a {SET} gombot. A 4 -es állomáshoz:. Nyomja meg a kívánt állomásgombot. 2. Nyomja meg a {SET} gombot. A 2 22-es állomáshoz:. Nyomja meg a {LOWER} gombot, majd nyomja meg a kívánt állomásgombot. 2. Nyomja meg a {SET} gombot. A navigátor telefonkönyvbe:. Nyomja meg a {<} vagy a {>} gombot. 2. Nyomja meg a {SET} gombot. 5 Nyomja meg a {SET} gombot. Megjegyzés: L A tárolt adatokat a telefonszám lista kinyomtatásával ellenőrizheti (62. oldal). L A készülék legfeljebb 0 karakterből álló nevet tud tárolni. L Név vagy telefonszám szerkesztéséhez lásd: 23. oldal. L Ha a hívó adatai nem tartalmazzák a hívó nevét, írja be a nevet manuálisan. Az utasításokat lásd: 22. oldal. 26

29 3. Telefon L Ha egy olyan állomásgombhoz rendel adatot, amely már tartalmaz egy tételt, akkor az előző adatot felülírja az új. L Ha az 3. hívógombot körözvényhez használja, akkor az 3. hívógombba nem tárolhat hívó adatokat (30. oldal). 27

30 4. Fax 4. Fax Fax küldése 4. Manuális faxküldés {MONITOR} {REDIAL/PAUSE} {STOP} {FAX START} {SET} {RESOLUTION} {QUICK SCAN START} Igazítsa az iratvezetőket () a dokumentum méretéhez. 2 Helyezze a dokumentumot (legfeljebb 20 lapot) az adagolóba NYOMTATOTT OLDALLAL LEFELÉ, amíg egy sípszó hallatszik, és a készülék behúzza a dokumentumot. L Ha az iratvezetők nincsenek beállítva a dokumentum méretéhez, állítsa be őket. 3 Szükség esetén nyomja meg ismételten a {RESOLUTION} gombot a kívánt felbontás kiválasztásához. 4 Nyomja meg a {MONITOR} gombot. 5 Tárcsázza a fax telefonszámot. 6 Amikor meghallja a faxhangot: Nyomja meg a {FAX START} gombot. Amikor a másik fél jelentkezik az Ön hívására: Emelje fel a kézibeszélőt, és kérje meg a másik felet, hogy nyomja le készülékén a start gombot. Amikor meghallja a faxhangot, nyomja meg a {FAX START} gombot. Megjegyzés: L Miután megnyomta a {FAX START} gombot, a helyére teheti a kézibeszélőt. A felbontás kiválasztása A dokumentum típusának megfelelően válassza ki a kívánt felbontást. Standard : Nyomtatott vagy gépelt, normál karakterméretekkel rendelkező eredeti dokumentumok esetén. Finom : Kis méretű nyomatokat tartalmazó dokumentumokhoz. Szuper finom : Nagyon kis méretű nyomatokat tartalmazó dokumentumokhoz. A beállítás csak a másik fél kompatibilis fax készülékével működik. Fotó : Fényképeket, árnyékolt rajzokat stb. tartalmazó dokumentumokhoz. Fotó szöveggel : Fényképeket és szöveget tartalmazó dokumentumokhoz. L Ha a Finom, Szuper finom, Fotó vagy a Fotó szöveggel beállítást használja, az átviteli idő megnő. L Ha a felbontást a fax beolvasása közben változtatja meg, az új beállítás a következő laptól kezdve érvényes. Az utolsó szám újrahívása. Nyomja meg a {REDIAL/PAUSE} gombot. 2. Nyomja meg a {FAX START} gombot. L Ha a vonal foglalt, a készülék legfeljebb 5 alkalommal, automatikusan újrahívja. L Az újrahívás visszavonásához nyomja meg a {STOP} gombot, majd nyomja meg a {SET} gombot. 20-nál több oldal továbbítása egyszerre Helyezze be a dokumentum első 20 oldalát. Mielőtt a készülék behúzza az utolsó lapot, az előzőleg behelyezett lapok tetejére tegye be a többi lapot (egyszerre legfeljebb 20 darabot). Fax telefonszám előtárcsázása A dokumentum behelyezése előtt is tárcsázhatja a fax telefonszámot. Ez hatékonyan alkalmazható olyan esetekben, mikor a másik fél fax telefonszámát a dokumentumról kívánja beírni.. Adja meg a fax telefonszámot. 2. Helyezze be a dokumentumot. 3. Nyomja meg a {FAX START} gombot. Küldés a memóriából (Gyors szkennelés szolgáltatás) Küldés előtt beolvashatja a dokumentumot a memóriába.. Helyezze be a dokumentumot. 2. Adja meg a fax telefonszámot. 3. Nyomja meg a {QUICK SCAN START} gombot. 28

31 4. Fax Adás lefoglalás (kétszeres elérés) szolgáltatás Akkor is küldhet dokumentumot, ha a készülék faxot fogad vagy a memóriából faxot küld (legfeljebb 3 lefoglalás).. Helyezze be a dokumentumot fax fogadás vagy memóriából történő faxküldés közben. 2. A hívóbillentyűzet, az egy gombnyomásos tárcsázógombok vagy a navigátor telefonkönyv használatával adja meg a fax telefonszámot. 3. Nyomja meg a {QUICK SCAN START} vagy a {FAX START} gombot. L A készülék behúzza a dokumentumot és beolvassa a memóriába. A készülék ezután továbbítja az adatokat. Ha a dokumentum meghaladja a memória kapacitását, az adás törlődik. Manuálisan kell elküldenie az egész dokumentumot. Az átvitel leállítása Nyomja meg a {STOP} gombot. Adási napló nyomtatása Az adási napló az átvitel eredményének nyomtatott rekordját tartalmazza. Az adási naplók kinyomtatásához ellenőrizze, hogy a #04-es szolgáltatás aktiválva van-e (4. oldal). A hibaüzenetek magyarázatát lásd: 47. oldal. Forgalmi napló nyomtatása A forgalmi napló a legutóbbi 30 faxról nyújt nyomtatott információkat. A kézi nyomtatást lásd: 62. oldal. Ha minden 30 új fax adás és vétel után automatikusan ki szeretné nyomtatni, aktiválja, a #22-es szolgáltatást (42. oldal). A hibaüzenetek magyarázatát lásd: 47. oldal. 4.2 Elküldhető dokumentumok Minimális dokumentum méret 28 mm 28 mm Maximális dokumentum méret 26 mm 600 mm Tényleges letapogatási terület L Az árnyékolt terület kerül letapogatásra. 4 mm 4 mm 208 mm 26 mm 4 mm 4 mm A dokumentum súlya L Egyetlen lap: 45 g/m 2-90 g/m 2 L Több lap: 60 g/m 2-80 g/m 2 Megjegyzés: L Távolítsa el a kapcsokat, tűzőkapcsokat és az egyéb rögzítőket. L Ne küldjön az alábbi dokumentumtípusokból: (Készítsen másolatot az iratról, és azt küldje el.) Vegyi úton kezelt papírok, ilyenek az indigók Elektrosztatikusan feltöltött papírok Csúnyán felkunkorodott, gyűrött vagy szakadt papírok Bevonatos papírok Ha a papíron elhalványult a kép Ha a lap másik oldaláról átlátszik a nyomat, mint például újságpapírnál L Ellenőrizze, hogy a festék, a ragasztó vagy a javítófolyadék teljesen megszáradt-e. L Ha 20 mm-es papírnál keskenyebb dokumentumot továbbít, azt ajánljuk, hogy használjon fénymásolót a dokumentum A4-es méretűvé történő alakításához, majd a másolt dokumentumot küldje el. 29

32 4. Fax 4.3 Fax küldése az egy gombnyomásos tárcsázás és a navigátor telefonkönyv segítségével A szolgáltatás használata előtt programozza be a kívánt neveket és telefonszámokat az egy gombnyomásos tárcsázás hívógombjaiba és a navigátor telefonkönyvbe (22. oldal). L A fedőlapot hagyja nyitva a gombok helyének meghatározásához. Igazítsa az iratvezetőket a dokumentum méretéhez. 2 Helyezze a dokumentumot (legfeljebb 20 lapot) az adagolóba NYOMTATOTT OLDALLAL LEFELÉ, amíg egy sípszó hallatszik, és a készülék behúzza a dokumentumot. L Ha az iratvezetők nincsenek beállítva a dokumentum méretéhez, állítsa be őket. 3 Szükség esetén nyomja meg ismételten a {RESOLUTION} gombot a kívánt felbontás kiválasztásához (28. oldal). 4 Adja meg a fax telefonszámot. Az -es állomás használata: Nyomja meg a kívánt állomásgombot. A 2 22-es állomás használata: Nyomja meg a {LOWER} gombot, majd nyomja meg a kívánt állomásgombot. A navigátor telefonkönyv használata: Nyomja meg a {<} vagy a {>} gombot, majd nyomja meg a {A} vagy a {B} gombot ismételten, hogy megjelenítse a kívánt bejegyzést, majd nyomja meg a {FAX START} gombot. Fax automatikus újrahívás Ha a vonal foglalt vagy a hívást nem fogadják, a készülék legfeljebb 5 alkalommal, automatikusan újrahívja a számot. L Az újrahívás visszavonásához nyomja meg a {STOP} gombot, majd nyomja meg a {SET} gombot. Ha a készülék nem küldi el a faxot L Ellenőrizze, hogy a számot jól adta-e meg, és ellenőrizze, hogy a szám fax telefonszám-e. L A Kapcsolási hang szolgáltatás bekapcsolásával ellenőrizze, hogy a másik fél fax készüléke jelentkezik-e (#76-os szolgáltatás, 44. oldal). 4.4 Körözvény adás Ha a körözvény memóriába egy gombnyomásos tárcsázás és navigátor telefonkönyv adatokat tárol (22. oldal), ugyanazt a dokumentumot több (legfeljebb 20) partnerének is elküldheti. A beprogramozott tételek a körözvény memóriában maradnak, lehetővé téve a gyakori alkalmazásukat. L A körözvény funkció az 3-as állomást használja. Az egy gombnyomásos tárcsázás funkció ilyenkor nem használható. L A fedőlapot hagyja nyitva a gombok helyének meghatározásához Tételek beprogramozása a körözvény memóriába Nyomja meg a {DIRECTORY PROGRAM} gombot. 2 Válassza ki a kívánt körözvénygombot. Az -2. KÖRÖZVÉNY gombnál:. Nyomja meg a kívánt {BROADCAST} gombot. 2. Nyomja meg ismételten a {A} vagy a {B} gombot a Körfax lehetőség kiválasztásához. A MANUÁLIS KÖRÖZVÉNY gombnál:. Nyomja meg a {MANUAL BROAD} gombot. 2. Nyomja meg ismételten a {A} vagy a {B} gombot a Man.körözvény lehetőség kiválasztásához. 3 Nyomja meg a {SET} gombot. 4 Programozza be az adatokat. Az -es állomás használata: Nyomja meg a kívánt állomásgombot. A 2 22-es állomás használata: Nyomja meg a {LOWER} gombot, majd nyomja meg a kívánt állomásgombot. A navigátor telefonkönyv használata: Nyomja meg ismételten a {A} vagy a {B} gombot a kívánt tétel megjelenítéséhez, majd nyomja meg a {SET} gombot. A hívóbillentyűzet használata (csak MANUÁLIS KÖRÖZVÉNYNÉL): Adja meg a fax telefonszámot, majd nyomja meg a {SET} gombot. L További adatok programozásához ismételje meg ezt a lépést (legfeljebb 20 tétel). 5 Miután minden kívánt bejegyzést beprogramozott, nyomja meg a {SET} gombot. 30
