1 Biofizika Biológia MSc 2011/2012 őszi szemeszter Radioaktív sugárzások keletkezése és tulajdonságai (bomlási törvény, bomlási módok, sugárzásfajták). Dozimetria (dózisfogalmak, egységek, sugárzásmérők). Bari Ferenc egyetemi tanár SZTE ÁOK-TTIK Orvosi Fizikai és Orvosi Informatikai Intézet Szeged, november 14.

2 Radioaktivitás felfedezése ban Henri Becquerel jött rá arra, hogy az uránsók olyan sugarakat árasztanak magukból melyek hasonlítanak a röntgensugárzás átható erejéhez. Ez a sugárzás annyiban különbözik a foszforeszkálás jelenségétől, hogy nem külső energiaforrás hatására történik, hanem uránból eredő spontán sugárzás. Becquerel ezzel ténylegesen felfedezte a radioaktivitást. Marie Curie ( ) felfedezte, hogy az uránsugárzás az urán kísérleti mintadarabját körülvevő légtérben elektromos áramvezetést okoz. Felfedezésének első eredménye az volt, hogy az urán aktivitása a jelenlévő urán mennyiségétől függ. Kimutatta, hogy a sugárzás nem a molekulák egymásra hatásának eredménye, hanem inkább magukból az atomokból erednek. 2

3 A radioaktivitás felfedezése 2. Ernest Rutherford A radioaktív anyagból kilépő sugarakat elektromos mezőbe vezette, a sugárzás három összetevőjét figyelte meg. - + Ernest Rutherford

4 A sugárzás tulajdonságai külső hatás nélkül keletkezik erőssége az elem mennyiségétől függ fizikai és kémiai változások nem befolyásolják kémiai hatása van, megfeketíti a filmet ionizáló hatása van élő sejteket károsítja fluoreszkálást, foszforeszkálást okoz

5 Radioaktív bomlás A természetben csak 279 féle stabil atommag (izotóp) van. Kb olyan különböző atommag létezik, melyek nem stabilak, elbomlanak. Ezeket radioaktív izotópoknak nevezzük. A radioaktív bomlás véletlenszerű folyamat. A bomlás sebességére jellemző a felezési idő. FELEZÉSI IDŐ T 1/ 2 Az az átlagos időtartam, mely ahhoz szükséges, hogy a radioaktív magok fele elbomoljon, más maggá alakuljon át. A felezési idő csak nagyszámú atommagra értelmezhető. Az időegység alatt elbomlott magok száma, a dn/dt bomlási sebesség, az aktivitás arányos a magok N számával AKTIVITÁS dn dt N 5

6 1 Bq (becquerel) = 1 bomlás/s 1Ci Ci bomlás/s Bq 37,1GBq (gigabecquerel) A RADIOAKTÍV BOMLÁS TÖRVÉNYE N dn dt N N N e t T1 / 2 1/ 2 N e 0 ln2 a bomlási állandó T T 1 / 2 ln2 A RADIOAKTÍV BOMLÁS TÖRVÉNYE N N e 0 ln2/ T 1/ 2 t március 7. 6

7 Radioaktív nyomjelzés Hevesy György (Budapest, aug. 1. Freiburg, júl. 5.) 1923 A növények kálcium anyagcseréjének tanulmányozás radioaktív ólommal apró mennyiségben hozzákeverik a radioaktív izotópot a vele kémiailag azonosan viselkedő elemhez a szervezetbe juttatva sugárzással jelzi a megtett útvonalat 1935 Anyagcsere vizsgálatok foszfor izotóppal állatokban ban neki ítélték a kémiai Nobel-díjat az izotópok indikátorként való alkalmazásáért. Díjátadás csak 1944-ben 7

8 Labilis atommag Elektromágneses sugárzás részecske Magsugárzások Alfa bomlás Beta bomlás Pozitron kibocsátás K-befogás Gamma bomlás Neutron sugárzás Proton sugárzás 8

9 A sugárzások fajtái alfa sugárzás (α részecske) nagy sebességű He 2+ - ionokból áll, ionizáló hatása legnagyobb, áthatoló képessége a legkisebb, levegőben néhány centiméter - béta sugárzás (β részecske) közel fénysebességű elektronokból áll, ionizáló hatása kisebb, áthatoló képessége nagyobb levegőben néhány méter gamma sugárzás (γ) nagy frekvenciájú elektromágneses hullám,ionizáló hatása legkisebb,áthatoló képessége legnagyobb levegőben néhány száz méter 9

10 Alfa bomlás A 222 Rn az 1622 év felezési idejű 226 Ra (rádium) alfa-bomlásából keletkezik, és szintén alfa-részecske kibocsátásával bomlik. az alfa részecske töltése és tömege igen nagy, ezért erősen roncsolja a közeget, amibe belép, ugyanakkor hatótávolsága nagyon kicsi, akár egy vékony papírlap, vagy az emberi bőr is könnyen elnyeli. Levegőben a hatótávolsága néhány mm. Emiatt igazán csak akkor veszélyes, ha valamilyen módon alfa-sugárzó izotópokat tartalmazó anyag jut szervezetünkbe. 10

11 Béta-bomlás gyenge kölcsönhatás elektron 0-1e ( ) pozitron 0 1 e ( ) A BÉTA BOMLÁS FOLYAMATA elektron-bomlás pozitron- bomlás A Z A Z X X A Z 1 A Z 1 X X 0 1 e 0 1 e (elektron-) neutrínó (elektron-) antineutrínó 11

12 Elektronbefogás Mivel az elektron hullámfüggvénye a mag belsejébe is kiterjed, véges valószínűséggel bekövetkezhet, hogy a mag egy protonja egy elektront befog a belső (K) héjból és neutronná alakul. A leánymag az elveszített elektron következtében pozitív ion lesz. ELEKTRONBEFOGÁS e p n A Z X A Z 1 X 12

13 A radioaktív sugárzás típusai A sugárzások áthatolóképessége: α: levegőben néhány centiméter β: levegőben néhány méter γ: levegőben néhány száz méter

14 Radioaktív családok A radioaktivitás a sugárzó atomok belső átalakulásának következménye. α-sugárzáskor a rendszám 2-vel, tömegszám 4-gyel csökken β-sugárzáskor a rendszám 1-gyel nő, tömegszám nem változik A radioaktív elemek családokba sorolhatók, melyben egymást követő bomlások sorozata játszódik le,míg egy stabil izotóp keletkezik.

15 Radioaktivitás észlelése Wilson-féle ködkamra A kamrában alkohol telített gőze van, a sugárforrásból kilépő részecskék ionokat hoznak létre, körülöttük a gőz lecsapódik. Charles Thomson Wilson

16 Radioaktivitás észlelése Geiger-Müller számláló GM-cső anód: W-szál katód:cu-henger Anód-katód közötti feszültség: v Töltőanyag: szerves oldószer gőze, nemesgáz A belépő radioaktív részecskék ionokat hoznak létre a gázokban, ez áramlökést hoz létre. Hans Geiger

17 Radioaktivitás észlelése Szcintillációs detektor Nagy energiájú sugárzás, vagy részecskék hatására fényvillanás következik be. NaI-kristály Tl-mal szennyezve Félvezető detektor Sugárzás hatására a kristály vezetőképessége rövid időre megnő. Szilárdtest-nyomdetektor Sugárzás hatására a kristályszerkezet torzul.

18 A radioaktivitás orvosi alkalmazásai A korszerű orvoslásban a fő felhasználási területek: A rákos daganatok (sejtek) besugárzása Nukleáris medicina radioizotópok felhasználása a diagnózisban az in vivo diagnosztikai módszerek alkalmazásakor a szervezetbe juttatott radioaktív anyagok, az ún. radiofarmakonok (az orvosi diagnosztika és terápia céljaira használt nyílt, radioaktív készítmények) szervezeten belüli sorsának nyomon követése morfológiai és funkcionális jellegű információk, a szervezet fiziológiás, vagy patológiás állapotára lehet következtetni. 18

19 Ionizáló sugárzások humán orvosi alkalmazása röntgenterápia: kis energiájú (300 kev alatti, 10kV 300 kv közötti) testen kívüli sugárforrással (röntgensugárral) történő terápiás besugárzás (a daganatos területre) Sugárterápia - zárt sugárforrás (kapszula) nagyenergiájú- (1 MeV 50 MeV közötti) besugárzó készülékekkel történhet nyitott sugárforrás ( per os, iv. ) nukleáris medicina 19

20 Az izotópok diagnosztikai célú felhasználása Radioaktív jelölés kis mennyiségű sugárzó anyag segítségével belső szerveket jelölünk meg- képalkotó eljárásokkal tesszük láthatóvá Képalkotó technikák - esetünkben PET és SPECT Példa: A pajzsmirigy jódot akkumulál Radioaktív 131 I és 125 I segítségével tanulmányozható a pajzsmirigy jódfelvétele (regionális elosztás, dinamika) Mire használható a diagnózis során? a kivizsgálás elején, de alkalmazható szűrővizsgálatként is, a betegség lefolyásának követésére, ismert diagnózis esetén, a terápiás beavatkozások eredményességének lemérésére 20

21 Az izotópdiagnosztika módszerei Az izotópdiagnosztika módszerei a radionuklidok sugárzásának mérésén alapszanak, és csaknem kizárólag az elektromágneses sugárzást detektálják, amely a β-sugárzás kísérőjeként gamma sugárzásból, K-elektron befogással bomló radionuklid elektronhéjából, pozitronsugárzó radionuklidok esetén a pozitron-elektron egyesüléséből megsemmisülési (annihilizációs) sugárzásként származhat. A diagnosztikában alfa-sugárzó radionuklidot nem alkalmaznak. 21

22 Az in vitro diagnosztikai módszerek biológiai minták (pl. szérum) összetételének vizsgálata radioaktív izotóppal jelölt anyagot tartalmazó kémiai-immunológiai rendszerekben, a radioaktív detektálás érzékenysége több biológiailag aktív, fiziológiás (pl. hormon) és patológiás anyag és gyógyszer (pl. digitálisz) meghatározását teszi lehetővé, igen kis ( g L 1 ) koncentrációban. 22

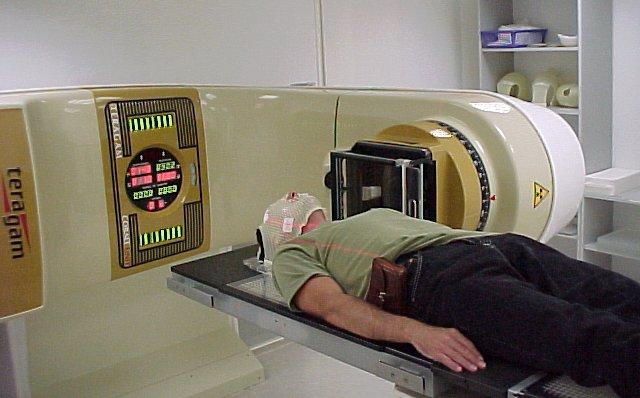

23 A rák terápiában használatos sugárzásokról Alapja, hogy a nagy energiájú gamma ( γ) sugarak (ill. más ionizáló sugarak) károsítják a biológiai molekulákat A daganatos (gyorsan osztódó) sejtek érzékenyebbek az egyéb sejteknél Pl.: kobalt-terápia estében 60 Co gamma-sugárzásával gyógyítják a daganatokat A terápiás kezelésben a kobaltágyút alkalmazzák, ami a 60 Co izotópot tartalmazó sugárforrás cm távolságból végezve, a hatás megfelel egy egy millió voltos röntgenkészülék teljesítményének A gamma sugarakkal gyógyítható a rák, de a gamma sugarak rákot is okozhatnak 23

24 1959 Berson and Yalow Radioimmunoassay Rosalyn Yalow Nobel-díj 1977 IN VITRO DIAGNOSZTIKA 24

25 In vivo nukleáris medicina Funkció vizsgálata a molekulák szintjén Képi megjelenítés Mennyiségi adatok 25

26 A nukleáris medicinában leggyakrabban használt izotópok Nuklid Energia (kev) Felezési idő Felhasználás Megj. Tc-99m h sokféle generátor Tl-201 (káliumanalógként) h szívizom ciklotron I nap Pajzsmirigy + terápia I h Pajzsmirigy + fehérjék ciklotron Ga , 185, h tumor-keresés+ gyulladás In nap tumor-keresés+ immunszcintigráfia ciklotron ciklotron I nap "in vitro! készletekben F-18 β+ 109 min PET 26

27 A radionuklidok képi megjelenítése Alapötlet Collimator Tomográfia Alapja: Egy adott vegyületet (gyógyszert) radioaktív izotóppal jelölünk meg és a szervezetben bizonyos helyeken dúsul fel. 27

28 SPECT (Single Photon Emission Computed Tomography) Gamma camera Gamma camera Gamma camera Három detektoros készülék sematikus képe. A detektorok (kamerák) a paciens körül forognak- 3 dimenziós kép előállítása is lehetséges 28

29 A radionuklidok képi megjelenítésének alapjai A képalkotás alapja az az élettani vagy kórélettani esemény, amely megváltoztatja valahol a véráramlást metabolikus aktivitást adott területen receptor koncentrációt Feldúsul (daganat miatt) stb. 29

30 67 Ga-citrát egésztest vizsgálatok A daganatos betegségek 67 Ga (gallium) szcintigráfiás vizsgálataiból a limfóma leképezésére bizonyult a leghasznosabbnak, de más tumorokban is felhasználható. A beteg jobb supraclavicularis régiójában a betegség első stádiumára jellemző kóros dúsulás látszik egy nyirokcsomó vetületében. A mediastinalis és hasi (para-aorticus) régióban nem látható kóros eltérés. 30

31 NUKLEÁRIS MEDICINA MÉRŐESZKÖZEI: A GAMMA KAMERA szcintillációs detektorral KOLLIMÁTOR célja a gamma fotonok rávetítése a szcintillációs kristály felületére SZCINTILLÁCIÓS KRISTÁLYOK: 1. a gamma fotont abszorbeálnak, 2. a gammaképet fény-képpé (láthatatlan-látható) alakítják FOTOELEKTRON SOKSZOROZÓ CSÖVEK: fotoelektron-sokszorozó (PM)csövek elsődlegesen a kristályból érkező fényfotonokat elektromos jellé alakítják és azokat felerősítik 31

32 1957 Anger Szcintillációs gamma kamera 2005 Gamma Kamera/CT Az első szcintillációs, kereskedelmi forgalomba került eszköz NUKLEÁRIS MEDICINA MÉRŐESZKÖZEI 32

33 IN VIVO DIAGNOSZTIKA KÉPALKOTÁSSAL Pajzsmirigy anatómia A technécium-99 a leggyakoribb és legkönnyebben elérhető izotóp, az urán-235 egyik fő hasadási terméke. Egy gramm 99 Tc-ben másodpercenként 6, bomlás történik (azaz aktivitása 0,62 GBq/g) A technécium-izotóp felezési ideje hat óra, és huszonnégy óra alatt ürül ki teljesen a szervezetből. Pajzsmirigy szcintigáfia Az in vivo módszer egy funkcionális képalkotó eljárás, amelynek legnagyobb előnye, hogy funkcionális képet ad a pajzsmirigy nagyságáról, és a benne lévő esetleges elváltozások működéséről. A vizsgálat során a beteg vénás injekcióban technécium-izotópot kap, majd percnyi várakozás után felfekszik a vizsgálóasztalra, ahol egy kamera segítségével felvételeket készítenek a vizsgált területről. Az eljárás közben nyelhet, és végig szabadon lélegezhet, de az egyéb mozgásokat kerülnie kell. A vizsgálat körülbelül tíz perc alatt lezajlik. Ép Nem működő struma göb 33 A tec felez és h alatt szer

34 Melyik vese nem működik? A jobb oldali Hogyan lehet megállapítani?

35 Dozimetria (részletesen lsd.: tankönyv old.) Fizikai dózisok Elnyelt (abszorbeált) dózis Tömegegységre vonatkoztatott elnyelt energia Jele:D Mértékegysége: J/kg, Gy (Gray) D E (hogyan mérhető? 6-8 J/kg halálhoz vezet, ugyanakkor nincs felmelegedés- 1 C hőmérséklet emeléshez kj-nyi energia kell!!) Elnyelt dózisteljesítmény Az elnyelt dózis és az idő hányadosa: Mértékegysége: D t m Louis Harold Gray ( ) Gy h 35

36 Dozimetria Besugárzási dózis: röntgen- vagy gamma-sugárzás által keltett levegő ionizáció mértéke egységnyi tömegű, normál állapotú levegőben. ΔQ a Δm tömegű levegőben keltett azonos előjelű ionok töltésösszege Jele: X [X]= 1 C/kg Mértékegysége: 1Gy=29,4mC/kg (Ugyanis a levegőben egy ionpár létrehozásához, azaz 0,16 ac töltés szétválasztásához átlagosan 5,44 aj energia szükséges. 1J energia 29,4 mc töltést választ szét) Régi egysége a röntgen (R) 1R = 2,576*10-8 C/kg X Q m 4. Besugárzási dózisteljesítmény A besugárzási dózis és az idő hányadosa: Mértékegysége: C/kgs X t 36

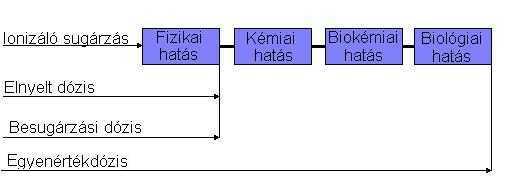

37 Dozimetria - biológiai dózisok Az ionizáló sugárzások biológiai hatásai bonyolult folyamatok eredményeként alakulnak ki. A testszövetet alkotó anyag és a sugárzás között először fizikai kölcsönhatások jönnek létre, amelyeket azután kémiai, biokémiai elváltozások követnek. A végeredmény a besugárzott élőszervezet biológiai elváltozása Dózisegyenérték (egyenérték dózis) Jele: H T mértékegysége: Sv 1Sv=1J/kg H T =Σw R *D T,R D T,R : a T szövetben az R sugárzásból származó elnyelt dózis H T : a T szervben vagy szövetben az átlagos egyenértékdózis Elnyelt dózis D K A t 2 l K:dózisállandó A:aktivitás l:besugárzott anyag távolsága 37

38 Néhány ionizáló sugárfajta sugárzási faktora Sugárzás W R Testszöveti tényezők Röntgen-, γ-sugarak, β- sugarak Termikus neutronok 2-5 Gyors neutron, protonok α-sugarak, hasadványok (nehéz magok) Bővebben lsd. 187 old II.9. táblázat) 1 20 wt: súlytényező, amely a T testszövetből származó hatásokból eredő károsodás és a test egyenletes besugárzása esetén fellépő hatásokból eredő teljes károsodás aránya. Testszövet vagy szerv gonádok (ivarmirigyek)0,25 w T 0,20 vörös csontvelő 0,12 vastagbél 0,12 tüdő 0,12 gyomor 0,12 emlő 0,05 pajzsmirigy 0,05 csontfelület 0,01 Bővebben lsd. 188 old II.10. táblázat) 38

39 Dozimetria - sugárterhelés hatásai D (msv) Hatások A sugárdózis átlag értéke msv/év(svédország) 200 Küszöbdózis orvosilag kimutatható, tünetmentes Kritikus dózis rosszullét Vérképző szervek zavarai 4000 Félhalálos dózis Az 50%-a orvosi kezelés hiányában meghal 6000 Halálos dózis 39

40 Radioaktív izotópok előállítása 1896 Becquerel Természetes radioaktivitás 1930 Lawrence Ciklotron 1934 F.Joliot-Curie és Irene Curie Mesterséges radioizotópok 1942 Fermi Nukleáris reaktor 1946 AEC Reaktorban termelt izotópok Izotóp generátor 40

41 Lineáris gyorsító linear accelerator (linac) nagyfrekvenciás elektromágneses hullám nagy energiára gyorsít töltött részecskét (pl. e - -t) egy egyenes csőben maga a gyorsított e - felszínes tumorok kezelésére alkalmas ha targetbe ütközik: nagyenergiájú fotonnyaláb: mélyebben fekvő tumorokhoz

42 Iineáris gyorsító a katódsugárcső hosszmetszetének vázlata

43 Lineáris gyorsító

44 A ciklotron születése A ciklotronok feltalálása gyorsan követte a linacokét. A működési elv nagyon hasonló, csak a részecskék közben körpályán mozognak http//schools.web.cern.ch/schools/cas/cas_proceedings.html CERN v 1; P.J. Bryant - A brief history and review of accelerators 44

45 A ciklotron működési elve evb Mv r 2 e m B 45

46 A ciklotron belseje a rezonátorokkal 46

47 A ciklotronok energianövelésének korlátai A ciklotronok működési elve nem-relativisztikus mozgásegyenleten alapul. Amint az ionok sebessége relativisztikussá válik a tömegnövekedés miatt az ionok keringési ideje növekszik, és így kiesnek a gyorsítás fázisából. A tömegnövekedés kompenzálható lenne a mágneses tér sugárirányú növelésével, ez azonban a részecskenyaláb szétfókuszálását jelentené. A ciklotron középvonalának sematikus rajza a gyenge fókuszálás elvének megértéséhez 0 r Bz ( r) r B z 47

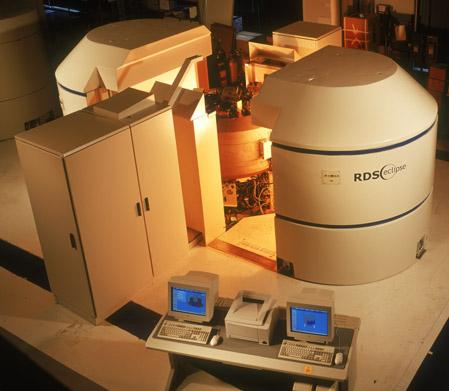

48 ORVOSI CIKLOTRON 48

49 PET képalkotás kihívásai radiokémia jobb jelölő anyagok Képalkotó eljárások fejlődése jobb képek mert Jobb detektorok készülnek Jobb a térbeli felbontó képesség Jobb az érzékenység Képalkotás-kép előállítás A fizikai hibák korrekciója Képalkotó algoritmusok Adatfeldolgozás & biológiai modellezés a kapott képek jobban interpretálhatók 49

50 PET képalkotás -áttekintés - a radiojelölő anyag szintézise - A szervezetbe juttatása (injekció) - Az izotópból származó gamma sugárzás detektálása (~20-60 min) - A nyert adatokból (beütésekből) rekonstruált eloszlási kép készítése (nci/cc) 50

51 Pozitron ( + ) bomlás atommag 18 F-FDG neutronok protonok elektronok 51

52 + bomlás Neutron-hiányos izotópok bomlanak pozitron emisszióval pozitron anti-neutrino Egy protonból + neutron anti-neutrino pozitron 52

53 Pozitron megsemmisülés (annihilizáció) Annihilizáció során 2x 511 kev γ foton 180 fokban Egy egyenes mentén (koincidencia detektorok) 511 kev e + A szkenner: foton számláló gamma-sugarak detektálása időablak~ 1 ns e kev 53

54 90 projekció Nyers adatok és a képalkotás 0 sinogram Kép rekonstrukció 0 projekció Erről bővebben későbbi előadáson+ Gyakorlaton!!! 54

55 IN VIVO NUKLEÁRIS MEDICINA KÉPALKOTÁSSAL POZITRON EMISSZIÓS TOMOGRÁFIA- PET Vizsgálható biokémiai és élettani paraméterek: Vérátáramlás és vértérfogat Anyagcsere és transzport oxigén, glükóz, aminosavak, szabad zsírsavak, fluor, Fehérje szintézis Receptor rendszerek dopaminerg, kolinerg, adrenerg, opiát, szerotonin. Enzimaktivitás 55

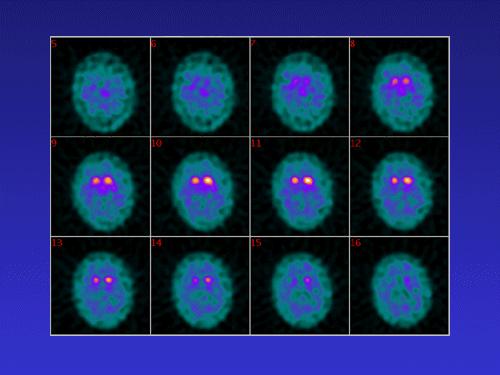

56 IN VIVO DIAGNOSZTIKA KÉPALKOTÁSSAL AGYI TÖRZSDÚCOK VIZSGÁLATA PARKINZONIZMUSBAN 56

57 IN VIVO DIAGNOSZTIKA SUGÁRTERHELÉS Dózis (msv) Nukleáris medicina pajzsmirigy 0.8 csont 4.8 szív F-FDG-PET 10.0 Radiológia CT koponya 3.8 vese 4.6 vastagbél 7.4 CT egésztest

58 β sugárzók az izotóp terápiában Hatótávolság µm 67 Cu daganatok 131 I pajzsmirigy, daganatok 153 Sm (samarium) csont 186 Re (renium) csont Hatótávolság >1000 um 32 P vérképzés, csont, daganatok 89 Sr (stroncium) csont 90 Y (yttrium) csont, izületek,daganatok 188 Re csont, érbetegségek 58
