S Z E L L Ő Z T E T Ő

Átírás

1 P G A R Á Z S S Z E L L Ő Z T E T Ő R E N D S Z E R

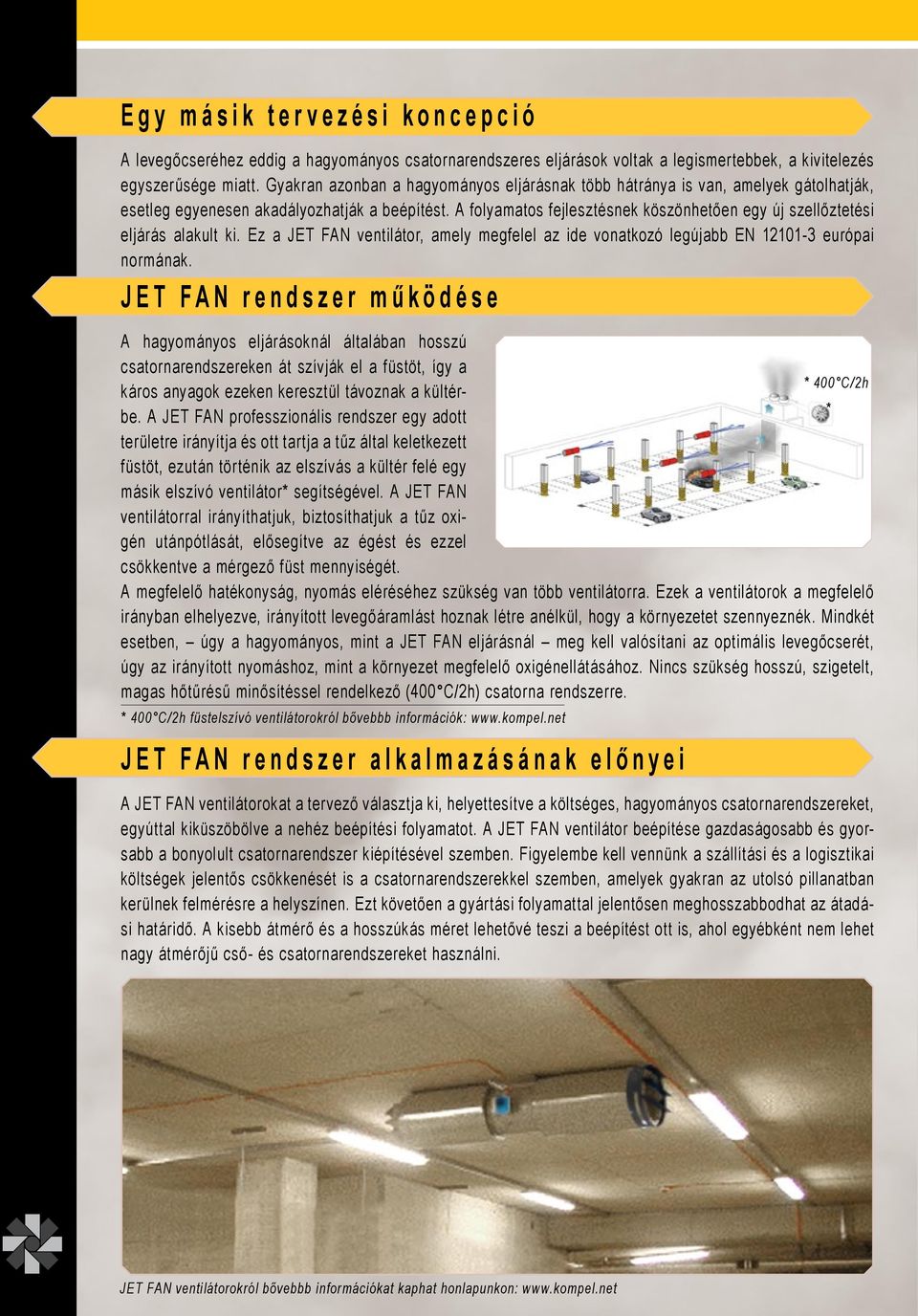

2 E g y m á s i k t e r v e z é s i k o n c e p c i ó A levegőcseréhez eddig a hagyományos csatornarendszeres eljárások voltak a legismertebbek, a kivitelezés egyszerűsége miatt. Gyakran azonban a hagyományos eljárásnak több hátránya is van, amelyek gátolhatják, esetleg egyenesen akadályozhatják a beépítést. A folyamatos fejlesztésnek köszönhetően egy új szellőztetési eljárás alakult ki. Ez a JET FAN ventilátor, amely megfelel az ide vonatkozó legújabb EN európai normának. J E T F A N r e n d s z e r m ű k ö d é s e A hagyományos eljárásoknál általában hosszú csatornarendszereken át szívják el a füstöt, így a * 400 C/2h káros anyagok ezeken keresztül távoznak a kültérbe. A JET FAN professzionális rendszer egy adott * területre irányítja és ott tartja a tűz által keletkezett füstöt, ezután történik az elszívás a kültér felé egy másik elszívó ventilátor* segítségével. A JET FAN ventilátorral irányíthatjuk, biztosíthatjuk a tűz oxigén utánpótlását, elősegítve az égést és ezzel csökkentve a mérgező füst mennyiségét. A megfelelő hatékonyság, nyomás eléréséhez szükség van több ventilátorra. Ezek a ventilátorok a megfelelő irányban elhelyezve, irányított levegőáramlást hoznak létre anélkül, hogy a környezetet szennyeznék. Mindkét esetben, úgy a hagyományos, mint a JET FAN eljárásnál meg kell valósítani az optimális levegőcserét, úgy az irányított nyomáshoz, mint a környezet megfelelő oxigénellátásához. Nincs szükség hosszú, szigetelt, magas hőtűrésű minősítéssel rendelkező (400 C/2h) csatorna rendszerre. * 400 C/2h füstelszívó ventilátorokról bővebbb információk: J E T F A N r e n d s z e r a l k a l m a z á s á n a k e l ő n y e i A JET FAN ventilátorokat a tervező választja ki, helyettesítve a költséges, hagyományos csatornarendszereket, egyúttal kiküszöbölve a nehéz beépítési folyamatot. A JET FAN ventilátor beépítése gazdaságosabb és gyorsabb a bonyolult csatornarendszer kiépítésével szemben. Figyelembe kell vennünk a szállítási és a logisztikai költségek jelentős csökkenését is a csatornarendszerekkel szemben, amelyek gyakran az utolsó pillanatban kerülnek felmérésre a helyszínen. Ezt követően a gyártási folyamattal jelentősen meghosszabbodhat az átadási határidő. A kisebb átmérő és a hosszúkás méret lehetővé teszi a beépítést ott is, ahol egyébként nem lehet nagy átmérőjű cső- és csatornarendszereket használni. JET FAN ventilátorokról bővebbb információkat kaphat honlapunkon:

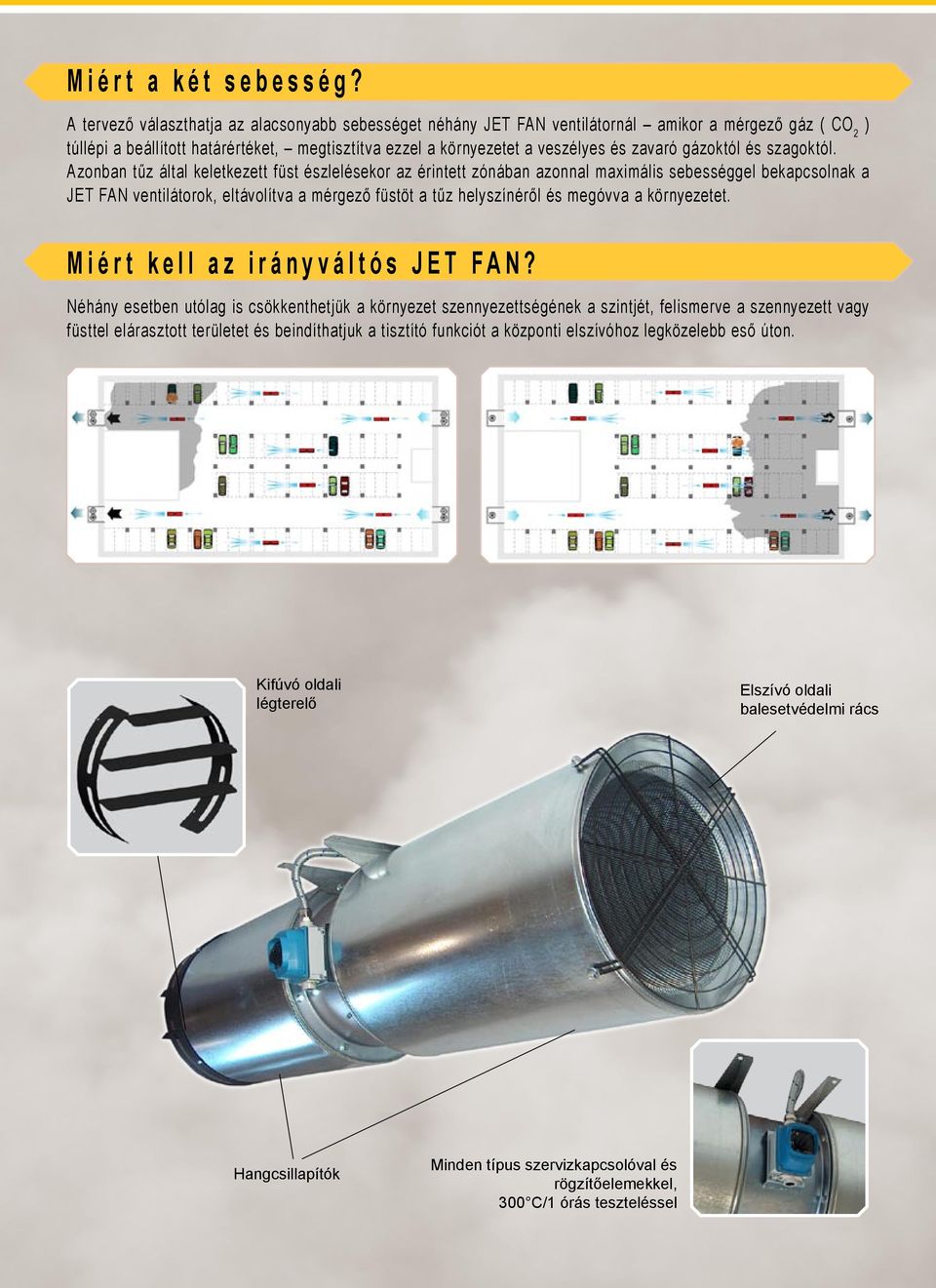

3 M i é r t a k é t s e b e s s é g? A tervező választhatja az alacsonyabb sebességet néhány JET FAN ventilátornál amikor a mérgező gáz ( CO 2 ) túllépi a beállított határértéket, megtisztítva ezzel a környezetet a veszélyes és zavaró gázoktól és szagoktól. Azonban tűz által keletkezett füst észlelésekor az érintett zónában azonnal maximális sebességgel bekapcsolnak a JET FAN ventilátorok, eltávolítva a mérgező füstöt a tűz helyszínéről és megóvva a környezetet. M i é r t k e l l a z i r á n y v á l t ó s J E T F A N? Néhány esetben utólag is csökkenthetjük a környezet szennyezettségének a szintjét, felismerve a szennyezett vagy füsttel elárasztott területet és beindíthatjuk a tisztító funkciót a központi elszívóhoz legközelebb eső úton. Kifúvó oldali légterelő Elszívó oldali balesetvédelmi rács Hangcsillapítók Minden típus szervizkapcsolóval és rögzítőelemekkel, 300 C/1 órás teszteléssel

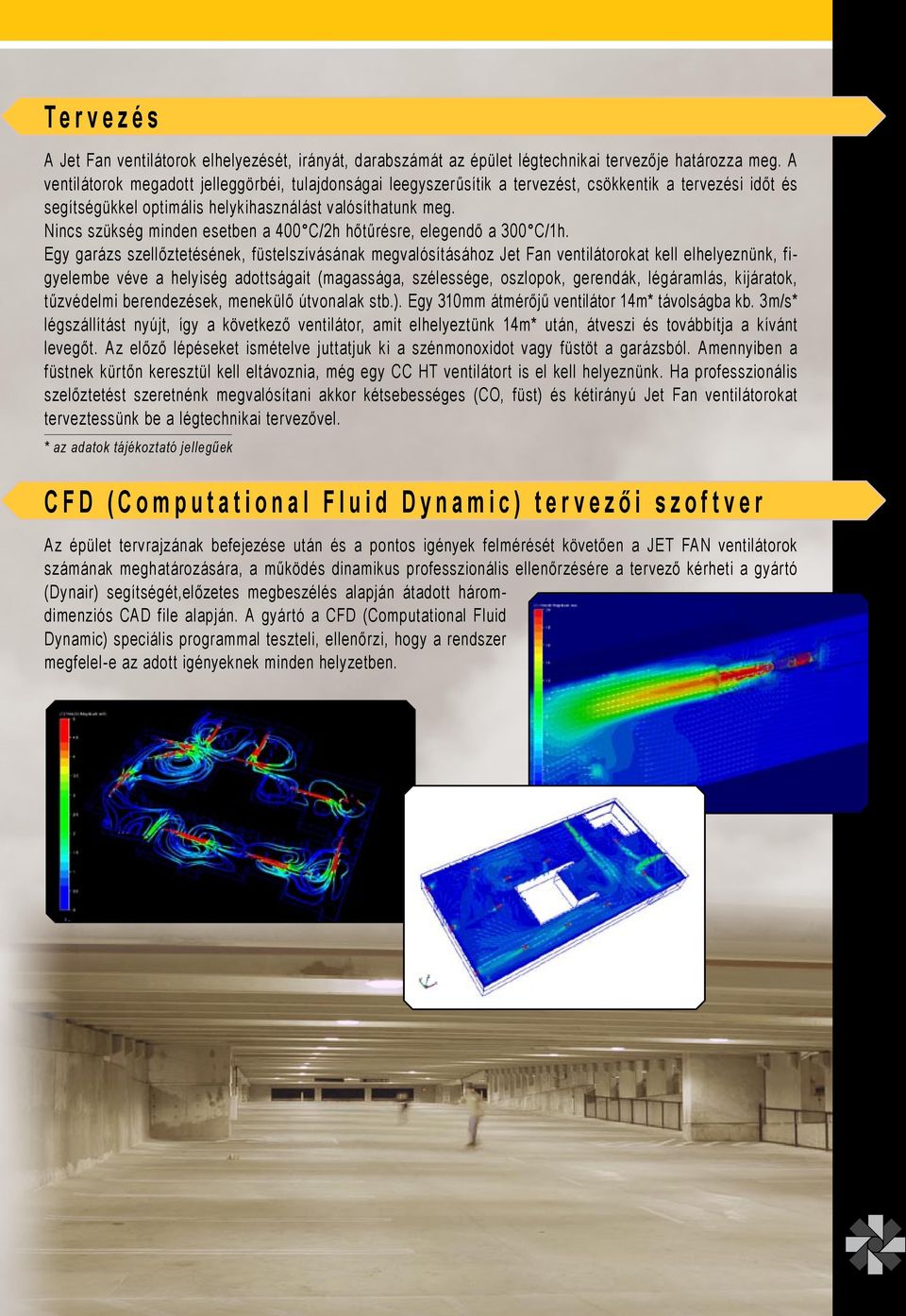

4 T e r v e z é s A Jet Fan ventilátorok elhelyezését, irányát, darabszámát az épület légtechnikai tervezője határozza meg. A ventilátorok megadott jelleggörbéi, tulajdonságai leegyszerűsítik a tervezést, csökkentik a tervezési időt és segítségükkel optimális helykihasználást valósíthatunk meg. Nincs szükség minden esetben a 400 C/2h hőtűrésre, elegendő a 300 C/1h. Egy garázs szellőztetésének, füstelszívásának megvalósításához Jet Fan ventilátorokat kell elhelyeznünk, figyelembe véve a helyiség adottságait (magassága, szélessége, oszlopok, gerendák, légáramlás, kijáratok, tűzvédelmi berendezések, menekülő útvonalak stb.). Egy 310mm átmérőjű ventilátor 14m* távolságba kb. 3m/s* légszállítást nyújt, így a következő ventilátor, amit elhelyeztünk 14m* után, átveszi és továbbítja a kívánt levegőt. Az előző lépéseket ismételve juttatjuk ki a szénmonoxidot vagy füstöt a garázsból. Amennyiben a füstnek kürtőn keresztül kell eltávoznia, még egy CC HT ventilátort is el kell helyeznünk. Ha professzionális szelőztetést szeretnénk megvalósítani akkor kétsebességes (CO, füst) és kétirányú Jet Fan ventilátorokat terveztessünk be a légtechnikai tervezővel. * az adatok tájékoztató jellegűek C F D ( C o m p u t a t i o n a l F l u i d D y n a m i c ) t e r v e z ő i s z o f t v e r Az épület tervrajzának befejezése után és a pontos igények felmérését követően a JET FAN ventilátorok számának meghatározására, a működés dinamikus professzionális ellenőrzésére a tervező kérheti a gyártó (Dynair) segítségét,előzetes megbeszélés alapján átadott háromdimenziós CAD file alapján. A gyártó a CFD (Computational Fluid Dynamic) speciális programmal teszteli, ellenőrzi, hogy a rendszer megfelel-e az adott igényeknek minden helyzetben.

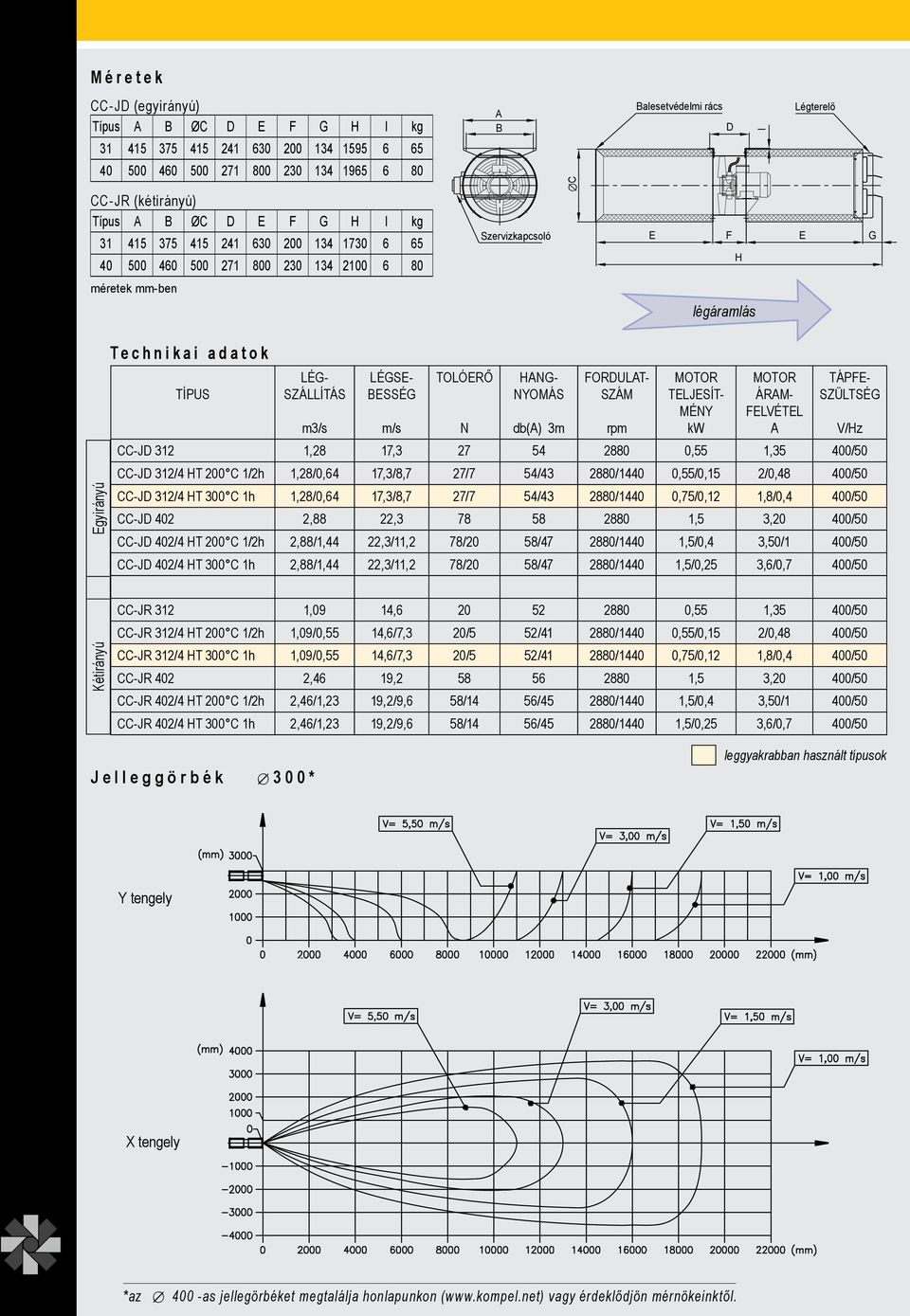

5 I M é r e t e k CC-JD (egyirányú) Típus A B ØC D E F G H I kg CC-JR (kétirányú) Típus A B ØC D E F G H I kg A B Szervizkapcsoló C Balesetvédelmi rács Légterelő D E F E G H méretek mm-ben légáramlás Kétirányú Egyirányú T e c h n i k a i a d a t o k TÍPUS LÉG- SZÁLLÍTÁS m3/s LÉGSE- BESSÉG m/s TOLÓERŐ N HANG- NYOMÁS db(a) 3m FORDULAT- SZÁM rpm MOTOR TELJESÍT- MÉNY kw MOTOR ÁRAM- FELVÉTEL A TÁPFE- SZÜLTSÉG CC-JD 312 1,28 17, ,55 1,35 400/50 CC-JD 312/4 HT 200 C 1/2h 1,28/0,64 17,3/8,7 27/7 54/ /1440 0,55/0,15 2/0,48 400/50 CC-JD 312/4 HT 300 C 1h 1,28/0,64 17,3/8,7 27/7 54/ /1440 0,75/0,12 1,8/0,4 400/50 CC-JD 402 2,88 22, ,5 3,20 400/50 CC-JD 402/4 HT 200 C 1/2h 2,88/1,44 22,3/11,2 78/20 58/ /1440 1,5/0,4 3,50/1 400/50 CC-JD 402/4 HT 300 C 1h 2,88/1,44 22,3/11,2 78/20 58/ /1440 1,5/0,25 3,6/0,7 400/50 CC-JR 312 1,09 14, ,55 1,35 400/50 CC-JR 312/4 HT 200 C 1/2h 1,09/0,55 14,6/7,3 20/5 52/ /1440 0,55/0,15 2/0,48 400/50 CC-JR 312/4 HT 300 C 1h 1,09/0,55 14,6/7,3 20/5 52/ /1440 0,75/0,12 1,8/0,4 400/50 CC-JR 402 2,46 19, ,5 3,20 400/50 CC-JR 402/4 HT 200 C 1/2h 2,46/1,23 19,2/9,6 58/14 56/ /1440 1,5/0,4 3,50/1 400/50 CC-JR 402/4 HT 300 C 1h 2,46/1,23 19,2/9,6 58/14 56/ /1440 1,5/0,25 3,6/0,7 400/50 V/Hz J e l l e g g ö r b é k Æ * leggyakrabban használt típusok Y tengely X tengely *az Æ 400 -as jellegörbéket megtalálja honlapunkon ( vagy érdeklődjön mérnökeinktől.

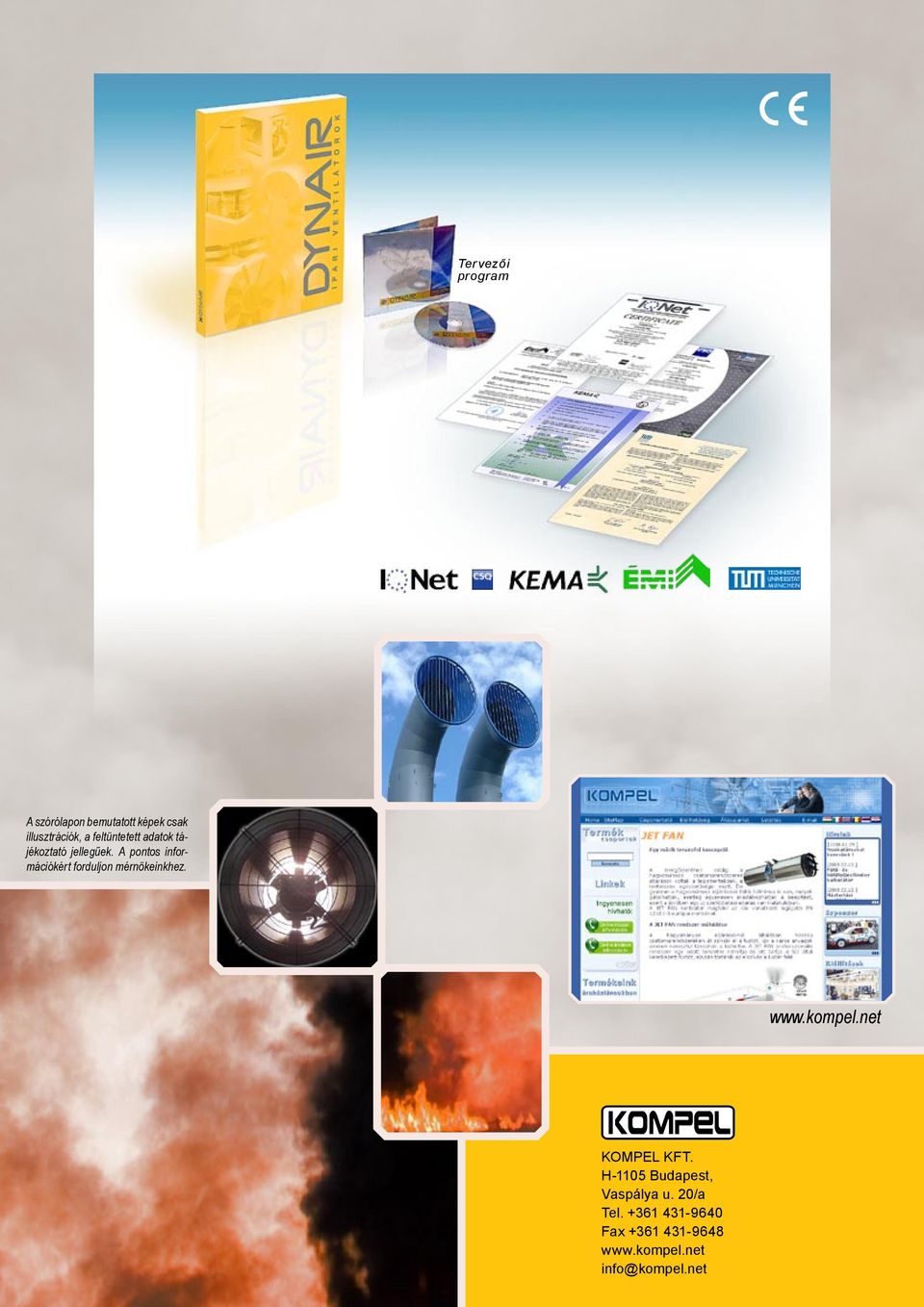

6 Tervezői program A szórólapon bemutatott képek csak illusztrációk, a feltüntetett adatok tájékoztató jellegűek. A pontos információkért forduljon mérnökeinkhez. KOMPEL KFT. H-1105 Budapest, Vaspálya u. 20/a Tel Fax info@kompel.net
