1 DOMBVIDÉKI TÁROZÓ KORSZERŰ TERVEZÉSE Magyar Mérnöki Kamara Vízgazdálkodási és vízépítési tagozat Kaposvár szeptember 30. ROSZA PÉTER

2 Katse Dam in Lesotho

3

4

5 HELYÜNK A VILÁGBAN (TÁROZÁS) Dombvidéki tározók száma Magyarországon 1 - ÉDUVIZIG, Győr KDVVIZIG, Budapest KÖDUVIZIG, Székesfehérvár DÉDUVIZIG, Pécs NYUDUVIZIG, Szombathely ÉVIZIG, Miskolc 113 ÖSSZESEN: WCD: World Commission on Dams ICOLD: Intarnitonal Commission on Large Dams völgyzárógátat tart nyilván, amiből több mint nagy gát.

6 GÁTAK, TÁROZÓK OSZTÁLYOZÁSA Gátmagasság szerint: alacsony gát: 0 5 m közepes gát: 5 10 m nagy gát: 10 m fölött (15 m!) major dam: 150 m fölött legmagasabb: ~300 m! Tározott vízmennyiség szerint: mikro tározó: 100 ezer m 3 -ig kis tározó: ezer m 3 közepes tározó: 500 ezer 3 M m 3 NAGYGÁTAK nagy tározó: 3 millió m 3 fölött Magyarország: 10 alatt Románia: 245 db Kína: db India: 4900 Ausztrália: 500 Törökország: 610 Pakisztán: 150 Spanyolország: 1200 Egyesült Királyság: 570 Olaszország: 570 Franciaország: 550 Norvégia: 370 Svédország: 190 Európa: 7000

7 Felmérés a meglévő dombvidéki tározókról VIZIG ÉDUVIZIG, Győr KDVVIZIG, Budapest KÖDUVIZIG, Székesfehérvár DÉDUVIZIG, Pécs NYUDUVIZIG, Szombathely ÉVIZIG, Miskolc Átlagos jellemzők* Felszín Térfogat [ha] [1.000 m 3 ] n min. max. összesen n min. max. összesen 140 0, , , , , , , , , , , , Megjegyzések: * a szúrópróbaszerűen ellenőrzött adatszolgáltatásból, a hiányzó adatok kihagyásával

8 Magyarországi dombvidéki tározók Összesen tehát 1766 db tározó, mintegy ha felülettel, és mintegy 365 millió m 3 térfogattal, amiből 154 millió m 3 árvízi célú (célok, térfogatok, változnak)! (Ez a 365 millió m 3 térfogat 1980-ban 500 millió m 3 volt.) Jelentősebb tározóink: Hasznosi: ,7 + 0,2 millió m 3 27,5 m Lázbérci: ,4 + 0,8 millió m 3 19,3 m Csór-réti: ,0 millió m m Köszörűvölgyi: <1,0 millió m 3 23,0 m Markazi: ,4 + 2,3 M m 3 16,0 m Rakacai ,5 millió m 3 8,0 m Fehérvárcsurgói: ,0 + 5,25 M m 3 14,5 m Pátkai: ,85 millió m 3 Zámolyi: ,5 + 3,3 millió m 3 Gór-Bő 8,1 millió m 3 MAL X. kazetta ,3 millió m 3 27,0 m

9 A Dombvidéki tározás céljai 1. Árvízi (vízkárelhárítási) / zöld tározó üres tározó 2. Vízkivételi (vízhasznosítási) 3. Állandó 4. Energia Rekreáció halastó horgásztó Természetvédelem Állandó, Csúcsüzem Ivóvíz Öntözés mezőgazdaság ipari: hűtő, mosó, technológiai, egyéb Természetvédelem 5. Egyéb 6. Komplex Zagytározó ipari Hordalék A célok határozzák meg a helyet és a méretet Árvízi célú méretek: ezer m 3 : mikro / 50 ezer alatt nagyon kicsi, Érdemes? néhány 100 ezer m 3 : helyi érdekű árvízi 1 millió m 3 : itt kezdődik a térségi árvízi cél / 50 km 2 vízgyűjtő terület ~10 millió m 3 : Magyarországon ez a maximum Gátmagasság: 5 27,5 m között

10 CÉLOK - MÉRETEK 1. Árvízi: Q p%, V p% - Q max cél V 1 árvízi 2. Vízhasznosítás: Q átl, V átl, Q haviátl, Q havimin. V 2 hasznosít Vízminőség, Q ki jellege, Q alvízi elvárás 3. Állandó: vízmérleg: Q be + Cs + Q hozzá V 3 állandó (éves, havi), vízminőség P E = Q el 4. Energia: lásd vízhasznosítás, Q ki =0 V 4 energia 5. Egyéb: zagy, hűtő, szenny, hordalékf. V 5 iszapolódás 6. Komplex: V k = V i V k < V i Egybeesési valószínűség Előürítési lehetőség Egy cél korlátozásának lehetősége

11 SZINTEK, TÉRFOGATOK

12 MÉRNÖKI FELADATOK, TERVEZÉS I. ELŐKÉSZÍTÉS Tározási lehetőségek értékelése (nagyobb vízgyűjtőn): meglévők vizsgálata, újak keresése (már korábban nyilvántartott, teljesen új) Egy kisebb részvízgyűjtő, adott völgy, vízfolyásszakasz vizsgálata - egy település árvízvédelmének megoldásai - egy üzemi igény vizsgálata (Rész)feladat típusok: Hidrológiai vizsgálat Hidraulikai hatástanulmány modellezés Határokon átnyúló hatások Üzemeltetési hatások Méretszámítás (célszelvényre / szakaszra és/vagy hasznosítási célokra) magányos tározóra, rendszerre Megvalósíthatóság (létjogosultság, értékelés) Kockázatszámítás Megfelelő Igények völgy(ek) teljes körű kiválasztása felmérése (hosszú távra becslés) Szűkületek Vízkészletek vizsgálata (klímaváltozási fölöttük forgatókönyvek lévő méreti alapján lehetőség távlati (V-H, becslés) A-H ) völgy Vízgyűjtő hossza, esése, vizsgálata növényzete (domborzat, anyag, alak, fedettség, vízjárás) völgyben található meglévő infrastruktúra, Tározótér vizsgálata (domborzat, ÉRTELME: geológia) alsó szakasz értéke, többi tározó Elzárás helyeszelvényének vizsgálata (statikai helyi és érdek szivárgás) teljes vízgyűjtő szempontja

13 ELŐKÉSZÍTŐ MUNKA, MEGFELELŐ KONCEPCIÓ KIDOLGOZÁSA ELENGEDHETETLEN Igények, célok tisztázása időben változik(!) Társadalmi hozzáállás (PR jelentősége) Hidrológia + vízminőség Geodézia Geológia } Talajmechanika Alapozás, szivárgás Hordalék }Típus, Hely, Méret, Gátmagasság Táji elemek, tájba illesztés, örökségvédelem Infrastruktúra (meglévő, távlati) Távlati fejlesztések, tervek Természetvédelem Költségek!

14

15 MÉRNÖKI FELADATOK, TERVEZÉS II. MŰSZAKI TERV KÉSZÍTÉSE Beavatkozások eldöntése I.: prekoncepció (tanulmány alapján) Az előmunkálatok értékelése: Geometriai, állékonysági vizsgálatok altalaj és rézsűállékonyság (elcsúszásvizsgálat), szivárgásvizsgálat VH-, AH görbék, mintakeresztszelvények, vázlattervek Beavatkozások eldöntése II. Egyeztetések Anyagnyerőhelyek Kisajátítás (tényleges, szolgalom) Természeti érintettség Egyéb beépítettség Részletesebb tervek, QH görbe Beavatkozások eldöntése III. Állékonyság! GÁT SZERKEZETEK Szivárgás Vízzáró elemek szivárgó elemek Süllyedés ALAPOZÁS Burkolatok (korona rézsű) Műtárgyak Bekötések HIDRAULIKA Alvíz meder Alagút (rohanó víz?) Torony Bukó Árapasztó Vészárapasztó HORDALÉK

16 MÉRETEZÉS: KIINDULÁS

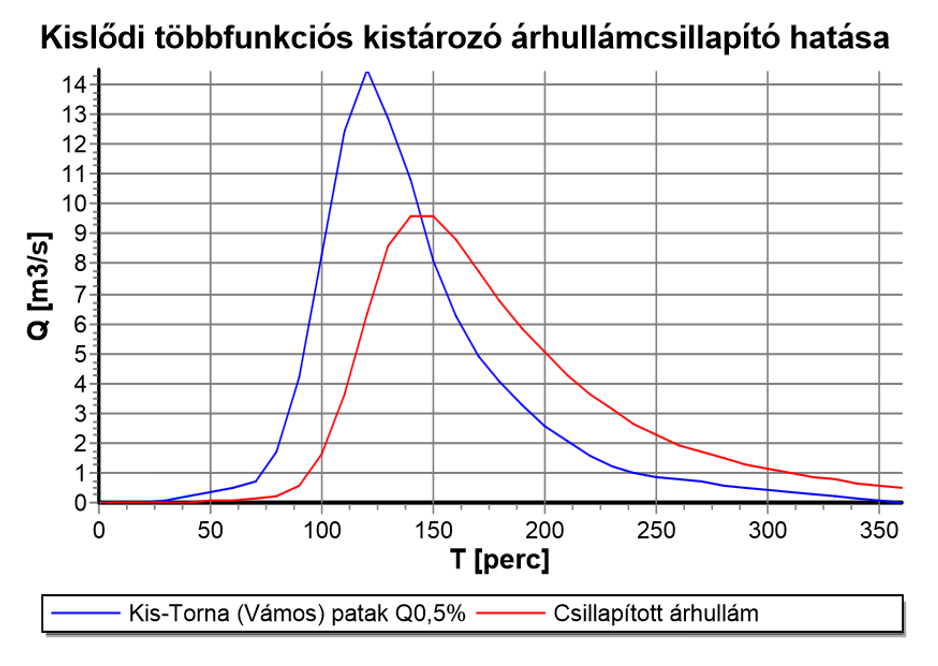

17 ÁRVÍZI MÉRETEZÉS Morfológia (VH, AH) Hidrológia Hidraulika (QH, műtárgy, meder)

18 Mindennemű hidrológiai méretezés alapja: az ADAT Ha nincs adat: empírikus módszerek Statisztika - Eloszlásfüggvény Csermák Kollár Racionális Ven Te Chow - Wisnovszky OVF Koris

19 KORSZERŰSÉG I.: Hidrológia (árvíz) Az újabb tapasztalatok rámutatnak a (korábbi) hidrológiai számításoktól eltérő jelenségekre. Ez igaz mind a statisztikára, mind az empirikus eredményekre. Egyes vízfolyásokon az érvényes mértékadó értékeket messze felülmúló hozamok, szintek alakultak ki, más esetekben pedig évtizedekig nem történtek jelentős árvízi események. 1. Jók-e az eloszlások, elegendő-e az adatsorok hossza? 2. Fenntartható-e, hogy tapasztalati képeltekkel számolunk?

20

21 A Szuha-patak Ecsegi szelvényében a mértékadó vízhozamok (nagyvízhozamok) mért vízhozam-adatsor alapján a Fréchet eloszlás szerint a következők: NQ 10% (10 éves gyakoriságú) = 24,6 m 3 /s NQ 1% (100 éves gyakoriságú, mértékadó) = 45,0 m 3 /s NQ 0,5% (200 éves gyakoriságú) = 54,0 m 3 /s NQ extrém1% (100 éves gyakoriságú, extrém) 99,06 m 3 /s NQ extrém0,5% (200 éves gyakoriságú, extrém, mértékadó) 144,81 m 3 /s A tározó hatása által csökkentett NQ extrém0,5% = 24,6 m 3 /s 160 Szuha patak-ecseg. (A=97 km 2 ) A 0,5%-os és az 1,0%-os valószínűségű árhullámok, mint tervezési árhullámok (észlelési adatok alapján). Vízhozam (m 3 /s) p=1% p=0,5% Idő, (óra)

22 Ellenpéldák: Gaja-patak (Fehérvárcsurgó): A tervezéskori hidrológia, később mérsékelve lett; A mértékadó árhullámtömeg: 30 M m 3 19 M m 3 Püspökhatvani tározó: 30 év alatt egyszer sem működött az árapasztó

23 KORSZERŰ HIDROLÓGIA Vízgyűjtőspecifikus eloszlások Extrém eloszlások Csapadékmaximum Vízgyűjtőszintű csapadék-lefolyás függvényeink előállítása: modellek használata 1960 (!) 56 Egyre évnyi kisebb adatsor vízgyűjtőkre: nincs feldolgozva! Az utolsó Csapadékstatisztika, 25 év szinte biztosan eltérő jellemzőkkel rendelkezik. Mértékadó csapadékfüggvények Területi adatok: Utolsó alapmű: talaj, Juhász I. Koris domborzat, K.: Esőből keletkező árhullámok jellemzőinek meghatározása fedettség hegy- és dombvidéki vízgyűjtőkön. VITUKI lefolyási tényező α (t) függvény is (!) Szoftver van! Adat van?!

24 OVF-2001 módszer (Koris K.)

25 MÉRNÖKI FELADATOK, TERVEZÉS II. MŰSZAKI TERV KÉSZÍTÉSE Beavatkozások eldöntése I.: prekoncepció (tanulmány alapján) Az előmunkálatok értékelése: Geometriai, állékonysági vizsgálatok altalaj és rézsűállékonyság (elcsúszásvizsgálat), szivárgásvizsgálat VH-, AH görbék, mintakeresztszelvények, vázlattervek Beavatkozások eldöntése II. Egyeztetések Anyagnyerőhelyek Kisajátítás (tényleges, szolgalom) Természeti érintettség Egyéb beépítettség Részletesebb tervek, QH görbe Beavatkozások eldöntése III. Állékonyság! GÁT SZERKEZETEK Szivárgás Vízzáró elemek szivárgó elemek Süllyedés ALAPOZÁS Burkolatok (korona rézsű) Műtárgyak Bekötések HIDRAULIKA Alvíz meder Alagút (rohanó víz?) Torony Bukó Árapasztó Vészárapasztó HORDALÉK

26 ELŐMUNKÁLATOK Helyi szakemberekkel való ismételt, közös bejárás Geodézia (az adott tervezési technikának megfelelő), Földhivatal Geotechnikai feltárás, talajmechanikai szakvélemény Anyagnyerőhelyek felkutatása, feltárása (BÁNYA!) geotechnika, talajtan, művelési ág, távolság-megközelíthetőség tulajdonviszonyok, régészet Talajtani szakvélemény Botanikai-zoológiai felmérés (ha kell EVD mindenképpen) Előzetes egyeztetés a szakhatóságokkal ha szükséges közös helyszíni bejárás Közműkezelőkkel való egyeztetés (ezek már fizetősek!)

27 SZAKHATÓSÁGOK, KÖZMŰKEZELŐK Vízügyi Igazgatóság (nem hatóság) Környezetvédelmi Felügyelet (KÖFE) - Kormányhivatal, Vízügyi hatóság (Katasztrófavédelem) Nemzeti Park! (nem hatóság) {helyi civil(zöld szervezetek!} ÁNTSZ FM MgSzH (Kormányhivatal) Földhivatal(ok) Erdőfelügyelet (Kormányhivatal) Közlekedési Felügyelet (megyei MK, NKH, KKK) Hírközlési Felügyelet Kulturális Örökségvédelmi Hivatal (Kormányhivatal) Érintett önkormányzatok Katasztrófavédelem Honvédség, esetleg Határőrség Bányakapitányság (anyagnyerés) (Kormányhivatal) A területen működő közműkezelők (gáz, víz, csat.,elektr.,hírk.) Érintett objektumok kezelői (utak, földutak, csatorna, öntözés)

28 LÉTESÍTMÉNYEK - FUNKCIÓK GÁTAK Elzárógát, oldalgát, körgát, előgát (építés), hordalékfogó gát MŰTÁRGYAK Fenékleürítő Vízkivételi } Központi (egyesített) Árapasztó torony - járható Alagút (monolit, cső) Vészárapasztó oldalcsatorna (füves, burkolt) oldalbukó + surrantó homlokbukó körbukó (torony) morning glory Energiacsillapító Hordalékfogó gát, egyéb gátak műtárgyai Elzárások (kézi gépi) Uszadékfogó - gereb

29 GÁT Magasság: H árvízi + ΔH Szintek: holttér minimális üzemi árvízi katasztrofális hullám biztonság Anyag: Egynemű (homogén): agyag (+ szivárgó) Szerkezetes: kötött szemcsés szivárgó szűrő szigetelőréteg agyagék, résfal, szádfal, kút Szintén egynemű: szemcsés + szigetelő paplan! Anyagjellemző (kötött): folyási határ, plasztikus index, szervesanyagtart., diszperzitás, összenyomódási modulus, k-érték, víztartalom. (szemcsés): szemeloszlás (iszap/agyagtartalom), egyenlőtl. mutató Süllyedések Üzemeltetés Vagyonvédelem Túlméretezés bizonytalanság az adatokban Mit hoz a jövő? hidrológia - funkció biztonság - pl. üzemeltetés

30 LUKÁCSHÁZI-TÁROZÓ

31 Süllyedések fontossága

32 A GÁT MAGASSÁGA H árvízi + H H árvízi Q p% p = 1% H Max + ½ H 10 m felett, vagy 1 M m 3 felett P = 0,5 % Kivételes: P = 0,1 % H = c + h v c = 0,5 3 M m 3 felett, P katasztrofális hullámmagasság: h v = f(h, L, v) hullámfelfutás: h f = f(k, α, h v ) H < 5 m H min = 1,0 m (0,8 m) 5 m < H < 10 m H min = 1,3 m H > 10 m H min = 1,5 m (1,6 m) + H süllyedés! EGYÉB GEOMETRIA min = 2,5 10 m fölött kötelező padka alkalmazása b > 0,25 * H árvízi b > 1,65 H b > 3 m

33 Törvények, rendeletek: Évi LIII. Törvény: Környezetvédelmi törvény 18/1996 KHVM rendelet: Vízjogi létesítési eljárás dokumentációja 147/2010 (IV. 29.) Korm. rendelet (OVSZ utóda!) 30/2008 (XII. 31.) KvVM rendelet: Vizek hasznosítását szolgáló, kártételei ellen szolgáló létesítményekre vonatkozó műszaki szabályok 94/2007 KvVM rendelet: Kiemelt vízi létesítmények rendszeres megfigyelése 80/2008 FVM rendelet: Talajvédelmi terv 314/2005 Kormányrendelet: környezeti hatásvizsgálatok Szabványok, műszaki irányelvek MSZ : Árvízvédelmi földművek MSZ : Vízépítési műtárgyak MSZ : Állékonysági vizsgálatok MSZ : Gátak terhelései és biztonsága MSZ : Erőtani tervezés (földművek, magasépítmények) MSZ : Vízépítési műtárgyak MSZ-15290: Földművek: Tömörségi előírások, anyagok MSZ-15292: Árvízvédelmi gátak biztonsága MSZ-15295: Töltések és altalaj vizsgálata MSZ-15305: Vízépítési műtárgyak elzárószerkezetei MSZ-15317: Vízi biotechnika VMS : Hegy- és dombvidéki vízfolyások MSZ-15670: Hágcsók

34 Van-e szabvány kimondottam (dombvidéki) tározókra? EUROCODE 1-3: Erőtan EUROCODE 7: Geotechnika EUROCODE 8: Földrengés Nagy gátak világszervezetének ajánlásai Szakirodalom KOKOWIN Pl.: Tározási kézikönyv OVH 1975 Dombvidéki tározók Műszaki kiadó 1966 (!) Koris: Árvízszámítási segédlet OVF 2001

35 EUROCODE EUROCODE 1-3: Erőtan, szerkezetek Sima ügy : osztott paraméteres biztonság kitettség: C30/37, betontakarás, stb. teherkombinácók! (ez nem egyértelmű) EUROCODE 7: Geotechnika Nincs kifejezetten árvízvédelmi művekre vonatkozó útmutatás. (terhek, paraméterek) EUROCODE 8: Földrengés

36 Korszerűség II.: üzemirányítás

37 2.37 Laskó-Tisza-Zagyva-Tarna közi 2.38 Tarna-Tarnóca közi 2.39 Tarnóca-Tarna-Bene közi 2.40 Bene-Tarna-Gyöngyös közi 2.41 Gyöngyös-Tarna-Ágó közi 2.42 Borsóhalmi 2.43 Székeséri 2.44 Jászfényszarui 2.45 Petőfibányai 2.46 Lőrinci 2.47 Boldogi 2.48 Jászberényi 2.49 Jánoshidai 2.50 Szolnoki ZAGYVA-TARNA VÍZGYŰJTŐ Terület: 5667 km település 10 város K D V V I Z I G BUDAPEST SZOLNOK É V I Z I G K Ö T I V I Z I G MISKOLC 14 db ártéri öblözet 850 km 2 (15%) 31 település Népesség: Kockáztatott vagyon: Lakásállomány: 84 E Ipari vagyon: 56 Mrd Mezőgazd.: 12 Mrd Infrastrukt.: 26 Mrd Egyszeri elöntés Eseménykár: 60 Mrd

38 MEGLÉVŐ TÁROZÓK VIZIG Részvízgyűjtő KDVVIZIG FelsőZagyva ÉVIZIG Tarna KÖTIVIZIG Alsó-Zagyva Összesen: Meglévő tározók száma (db) Üzemi térfogat összesen millió (m3) Üzemin felüli árvízi térfogat összesen millió (m3) Árvízvisszatartási hasznosítási cél megjelölve (db) 200 E m3-nél nagyobb árvízi térfogat (db) 33 19,715 9, ,184 5, , ,846 14, Jelentős árvízvédelmi tározók: ZAGYVA TARNA Markazi-tározó: 10,2 M m3 (1,9 M ) Maconkai-tározó: 1,77 M m3 (1,14 M) Tarján-pataki (Kisterenyei): 2,67 M m3 (2,32 M) Mátraverebélyi-tározó: 1,68 M m3 (1,68 M)

39 A FELSŐ-ZAGYVA ÁRVÍZI TÁROZÓI Üzemi Térfogat (m 3 ) Árvízi Térfogat (m 3 ) Teljes (m 3 ) Maconkai Árvízi célon kívüli egyéb használat vízellátás, horgászat Tarján pataki Vízminőség szabályozás Mátra verebélyi nincs Hasznosi ivóvízellátás

40 A Mátraverebélyi zöld tározó A Maconkai-tározó alvize különböző árvízi helyzetben

41 A Tarján-pataki-tározó Hasznosi-tározó

42 Kazár-p. Zagyva Bárna-patak Jelmagyarázat: (1) átfolyásos tározó megnyitási hely Kis-Zagyva szükségtározó W, millió m 3 Szuha-p. Szuha-pataki (4) Herédi-Bér-p. Galga ΔH=-50 cm ΔH=-30cm ΔH=0 cm ΔH=0 cm Tarnóca-p. Parádi-Tarna Recski (7) Bene-p. Ludasi ΔH=-45 cm ΔH=0 cm W=1,9 Tarnazsadányi W=0,65 Terpesi (6) ΔH= cm Gyöngyös-p. Tarna Ceredi-Tarna ΔH=-65 cm Ágói-p. ΔH= cm ΔH=-100 cm Borsóhalmi W=24 ΔH= cm Viszneki W=4,5 Nagyfügedi W=1,5 ΔH=-45 cm ΔH=0 cm ΔH=-90 cm ΔH=-60 cm ΔH=-50 cm ΔH=-65 cm Jászteleki W=9 ΔH=-100 cm ΔH=-65 cm Tiszai visszaduzzasztás határa Zagyva Tisza A ZAGYVA-TARNA VÍZRENDSZER ÁTFOLYÁSOS TÁROZÓINAK ÉS SZÜKSÉGTÁROZÓINAK BECSÜLT HATÁSA (D változat minimális kiépítés )

43 Zagyva Kazár-patak Bárna-patak Jelmagyarázat: (1) átfolyásos tározó Zagyva Bárna-patak Jelmagyarázat: - megnyitási hely Kazár-pataki (2) Csengőkúti (1) Kazár-p. - szükségtározó W millió m 3 Kis-Zagyva Kis-Zagyva Sámsonházi (3) Szuha-p. Szuha-p. ΔH=-50 cm Szuha-pataki (4) ΔH=-30cm Herédi-Bér-p. ΔH=-50 cm Nagykökényesi (5) Galga ΔH=-30cm ΔH=0 cm ΔH=0 cm Parádi-Tarna Vécsi (8) Domoszlói (9) Recski (7) ΔH=-100 cm ΔH=0 cm Gyöngyös-p. Ágói-p. ΔH=-45 cm Bene-p. Tarnóca-p. Terpesi (6) Tarna ΔH= cm Ceredi-Tarna ΔH=-65 cm ΔH=-100 cm ΔH=-40 cm Herédi-Bér-p. Galga Gyöngyös-p. Ágói-p. ΔH= cm Borsóhalmi W=24 Bene-p. ΔH= cm Ludasi W=1,9 Tarnóca-p. ΔH= cm Viszneki W=4,5 Parádi-Tarna Tarnazsadányi W=0,65 Nagyfügedi W=1,5 Tarna ΔH=-20 cm Ceredi-Tarna ΔH=0 cm ΔH=-30 cm ΔH=0 cm ΔH=-70 cm ΔH=-40 cm ΔH=-30 cm ΔH=-20 cm Jászteleki W=9 ΔH=-45 cm ΔH=-90 cm ΔH=0 cm ΔH=-60 cm Tiszai visszaduzzasztás határa Tiszai visszaduzzasztás határa Zagyva Tisza Zagyva Tisza A ZAGYVA-TARNA VÍZRENDSZER ÁTFOLYÁSO S TÁROZÓINAK BECSÜLT HATÁSA (A. változat) A ZAGYVA-TARNA VÍZRENDSZER SZÜKSÉGTÁROZÓINAK BECSÜL T HATÁSA (B. változat)

44 Völgyzárógát Oldaltározás Hosszirányú átjárhatóság Követelmény (?) a hosszirányú átjárhatóság Zöldtározóknál nem releváns a kérdés. Mederduzzasztásnál megoldott. (Hallépcső) dh, I, Q Oldaltározás megoldás lehet.

45

46

47 V ÉSZÁRAPASZTÓ Számos dombvidéki tározónknak nincs vészárapasztója! Ez véleményünk szerint mai szemmel már megengedhetetlen. Példák: Kemence-pataki Hasznosi

48

49

50 Tervezett vészárapasztó helyszínrajz 50

51 Tervezett vészárapasztó Hossz-szelvény 51

52 Tervezett gát mintakeresztszelvénye Tervezett műtárgy hosszmetszete 52

53 Uszadék kezelése

54

55

56

57 Partvédelem

58 Egy esetlegesen előforduló katasztrófahelyzet vizsgálata A xxxxxxxxx Elöntés a legkedvezőtlenebb esetben: A különböző változatok szuperpozíciója Korszerűség III.: Kockázatok kezelése 58

59 JAVASLATOK Eorocode7: Legyen egy Nemzeti melléklet gátakra való értelmezés Hidrológia továbbfejlesztése: OVF 2001 OVF 2015! (legalább ez lenne meg) Tározó illetve Gát kataszter létrehozása - Kockázatkezelés Hordalékolódás vizsgálata visszacsatolás a tervezőknek ÉPÍTSÜNK TÁROZÓKAT! (persze csak oda, ahol van értelme) Köszönöm a figyelmet!
