Wilo-ElectronicControl. Beépítési és üzemeltetési utasítás Ed.01/

Átírás

1 Wilo-ElectronicControl H Beépítési és üzemeltetési utasítás Ed.01/

2 1. ábra: 2. ábra:

3 3. ábra: 4. ábra:

4 5. ábra: 6. ábra: 7. ábra:

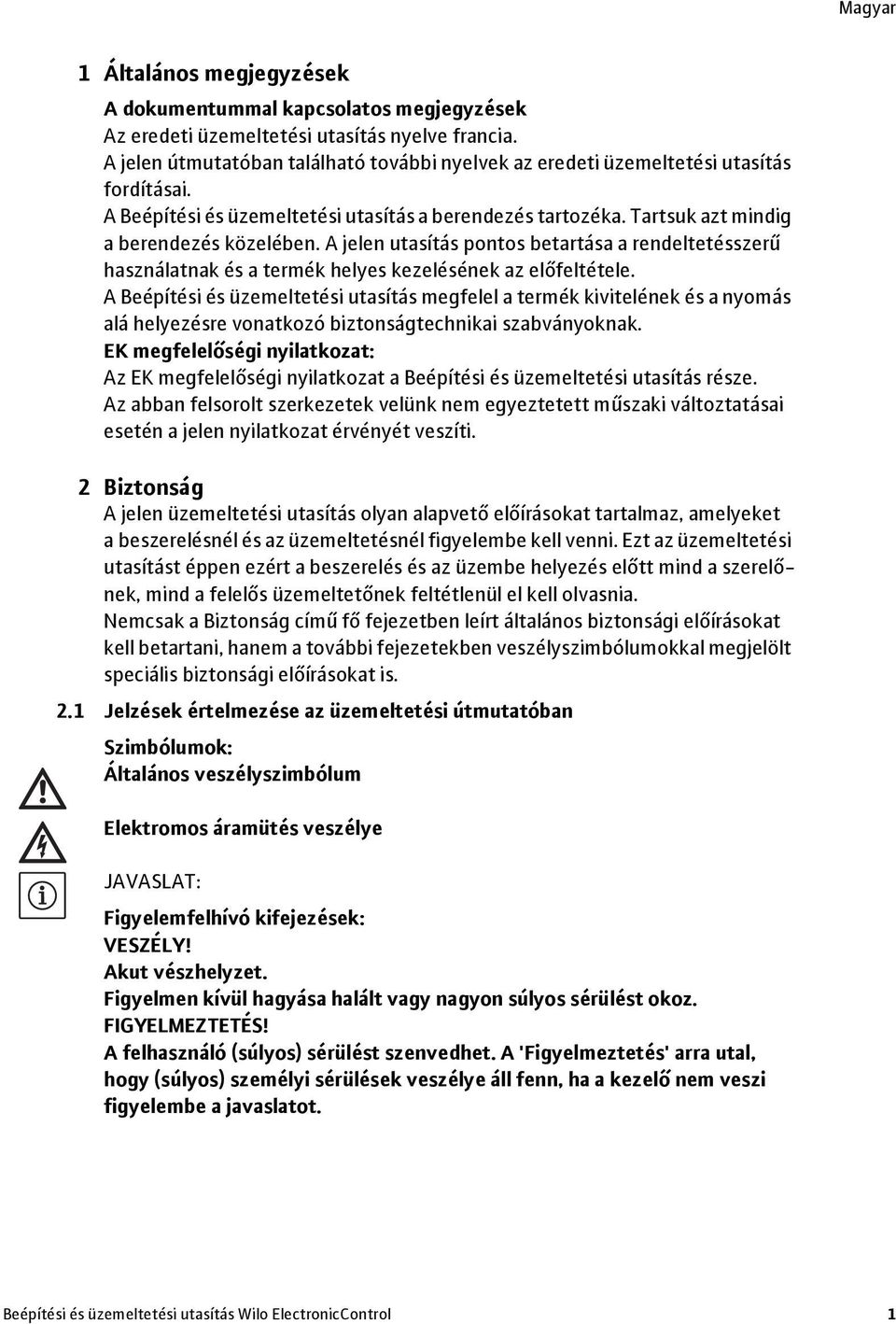

5 Beépítési 1 Általános és üzemeltetési megjegyzések utasítás A dokumentummal kapcsolatos megjegyzések Az eredeti üzemeltetési utasítás nyelve francia. A jelen útmutatóban található további nyelvek az eredeti üzemeltetési utasítás fordításai. A Beépítési és üzemeltetési utasítás a berendezés tartozéka. Tartsuk azt mindig a berendezés közelében. A jelen utasítás pontos betartása a rendeltetésszer használatnak és a termék helyes kezelésének az el feltétele. A Beépítési és üzemeltetési utasítás megfelel a termék kivitelének és a nyomás alá helyezésre vonatkozó biztonságtechnikai szabványoknak. EK megfelel ségi nyilatkozat: Az EK megfelel ségi nyilatkozat a Beépítési és üzemeltetési utasítás része. Az abban felsorolt szerkezetek velünk nem egyeztetett m szaki változtatásai esetén a jelen nyilatkozat érvényét veszíti. 2 Biztonság A jelen üzemeltetési utasítás olyan alapvet el írásokat tartalmaz, amelyeket a beszerelésnél és az üzemeltetésnél figyelembe kell venni. Ezt az üzemeltetési utasítást éppen ezért a beszerelés és az üzembe helyezés el tt mind a szerel nek, mind a felel s üzemeltet nek feltétlenül el kell olvasnia. Nemcsak a Biztonság cím f fejezetben leírt általános biztonsági el írásokat kell betartani, hanem a további fejezetekben veszélyszimbólumokkal megjelölt speciális biztonsági el írásokat is. 2.1 Jelzések értelmezése az üzemeltetési útmutatóban Szimbólumok: Általános veszélyszimbólum Elektromos áramütés veszélye JAVASLAT: Figyelemfelhívó kifejezések: VESZÉLY! Akut vészhelyzet. Figyelmen kívül hagyása halált vagy nagyon súlyos sérülést okoz. FIGYELMEZTETÉS! A felhasználó (súlyos) sérülést szenvedhet. A 'Figyelmeztetés' arra utal, hogy (súlyos) személyi sérülések veszélye áll fenn, ha a kezel nem veszi figyelembe a javaslatot. Beépítési és üzemeltetési utasítás Wilo ElectronicControl 1

6 VIGYÁZAT! Fennáll a termék/rendszer károsodásának veszélye. A 'Vigyázat' a javaslat figyelmen kívül hagyásából ered esetleges termékkárokra vonatkozik. JAVASLAT: Hasznos tanács a termék kezelésével kapcsolatban. Felhívja a figyelmet a lehetséges nehézségekre is. 2.2 A személyzet szakképesítése A szerelésben résztvev dolgozóknak az adott munkához szükséges szakképzettséggel kell rendelkezniük. 2.3 Veszélyek a biztonsági el írások be nem tartása esetén A biztonsági utasítások figyelmen kívül hagyása esetén személyi sérülések és atermék/rendszer károsodásának veszélye áll fenn. A biztonsági el írások be nem tartása a kártérítési igényjogosultság elvesztését okozhatja. Az el írások figyelmen kívül hagyása a következ veszélyeket vonhatja maga után, például: A termék/berendezés fontos funkcióinak leállása, Az el írt karbantartási és javítási munkák ellehetetlenülése, Emberek veszélyeztetése villamos, mechanikai és bakteriológiai hatások következtében, Dologi károk. 2.4 Biztonsági el írások az üzemeltet számára Be kell tartani az érvényes balesetvédelmi el írásokat. Meg kell akadályozni a villamos energia által okozott veszélyek kialakulását. Be kell tartani a helyi vagy általános el írásokat és a helyi villamosenergia-ellátó el írásait is. Ezt a készüléket nem arra tervezték, hogy korlátozott fizikai, szenzorikus vagy szellemi képesség vagy hiányos tapasztalatokkal és/vagy hiányos tudással rendelkez személyek (a gyermekeket is beleértve) használják, kivéve abban az esetben, ha a biztonságukért felel s személy felügyeli ket vagy t le a készülék használatára vonatkozó utasításokat kaptak. A gyermekeket felügyelet alatt kell tartani annak biztosítása érdekében, hogy ne játsszanak a készülékkel. 2.5 Biztonsági el írások ellen rz és szerel munkáknál Az üzemeltet nek kell gondoskodnia arról, hogy az ellen rzési és szerelési munkákat erre felhatalmazott és megfelel képzettséggel rendelkez, az üzemeltetési utasításból kell tájékozottságot szerzett szakemberek végezzék el. A terméken/rendszeren végzend munkákat kizárólag üzemszünet alatt szabad elvégezni. Feltétlenül be kell tartani a termék/rendszer leállítására vonatkozó, abeépítési és üzemeltetési utasításban ismertetett eljárásmódot. 2 05/2011

7 2.6 Egyedi átépítés és alkatrészgyártás A terméken végzett változtatások kizárólag a gyártóval folytatott egyeztetés után engedélyezettek. Az eredeti alkatrészek és a gyártó által jóváhagyott tartozékok a biztonságot szolgálják. Más alkatrészek használata érvénytelenítheti az ebb l ered következményekért fennálló felel sséget. 2.7 Meg nem engedett üzemmódok A szállított termék üzembiztonsága kizárólag az üzemeltetési utasítás 4. fejezete szerinti rendeltetésszer használat esetén biztosított. A katalógusban/az adatlapokon megadott határértékekt l semmilyen esetben sem szabad eltérni. 3 Szállítás és közbens raktározás A termék szállítása kartondobozban történik, amelyben nedevességt l és portól védve van. Az es víz-hasznosító telep kézbesítésekor haladéktalanul ellen rizze, hogy nem tapasztalhatók-e rajta szállítási károk. Szállítási károk megállapítása esetén hozza meg a szükséges intézkedéseket a szállítmányozóval szemben az adott határid k betartása mellett! VIGYÁZAT! Dologi károk veszélye! Ha a Wilo ElectronicControl készüléket szivattyúra szerelik, az egységet ne awilo ElectronicControl készüléknél fogva emelje meg, illetve mozgassa. VIGYÁZAT! Termékkár veszélye! Ha a terméket kés bbi id pontban kell beszerelni, száraz és káros küls hatásoktól (mint például nedvességt l, fagytól stb.) védett helyen kell tárolni. 4 Felhasználási cél A Wilo-ElectronicControl olyan frekvenciaváltó, amely szuszpendált anyagot nem tartalmazó, nem agresszív tiszta vizet szállító szivattyúk fordulatszámszabályozására szolgál. 5 A termék m szaki adatai 5.1 A típusjel magyarázata Példa: ElectronicControl MT6 ElectronicControl Készüléktípus; Automatikus m ködés frekvenciaváltóval M Hálózati csatlakozás ElectronicControllal; 1~230 V, 50/60 Hz T A szivattyú hálózati csatlakozása T = 3~230 V M = 1~230 V 6 Maximális áramfelvétel A-ben Beépítési és üzemeltetési utasítás Wilo ElectronicControl 3

8 5.2 M szaki adatok Maximális üzemi nyomás 15bar Beállítási tartomány 0,5 12 bar Maximális térfogatáram 15 m3/h Maximális vízh mérséklet +40 C Minimális vízh mérséklet 0 C Maximális környezeti h mérséklet +50 C Hálózati csatlakozás 1~230 V, 50/60 Hz Túláramvédelem A maximális áramfelvétel +20%-a 10 mp-es id tartamon keresztül Védelmi osztály IP 55 Az ElectronicControls f biztosítéka ( 4. ábra, 3. poz.) I: 20 A, típus: gg; U: 500 VAC; megszakítóképesség I 1 : 120 ka; méret: 10 x 38 mm Motorbiztosíték (4. ábra, 4. poz.) I: 20 A, típus: nagy fordulatszámú; U: 690 VAC; megszakítóképesség I 1 : 120 ka; méret: 10 x 38 mm Poz. 5.3 Szállítási terjedelem Wilo ElectronicControl, el huzalozva (2. ábra, 2. poz.) Hálózati kábel dugasszal és EMC-sz r vel (2 m) (2. ábra, 6. poz.) Beépítési és üzemeltetési utasítás 5.4 Választható opciók Szükséges választható opciók Legalább 2 l össztérfogatú membrános nyomástartó edény a Wilo Electronic- Control utáni, nyomóoldali telepítéshez (2. ábra, 4. poz.) Visszafolyás-gátló közvetlenül a Wilo ElectronicControl el tti, szívóoldali telepítéshez (2. ábra, 3. poz.) Választható opciók Áramlás r szárazon futás elleni védelemhez Elzáró szelep 6 Leírás és m ködés 6.1 Leírás Az ElectronicControl leírása (1. ábra) Az alkatrészek leírása 01 Kábelcsavarzat; a Wilo ElectronicControl hálózati csatlakozása 02 Kábelcsavarzat; a szivattyú tápfeszültsége 03 Kábelcsavarzat; a szárazon futás elleni védelem csatlakozása (opció) 04 Kábelcsavarzat; opcionális soros kapcsolás 05 Szívóoldali csatlakozás 06 Nyomóoldali csatlakozás 07 Kezel felület 4 05/2011

9 Poz A berendezés leírása (2. ábra) Az alkatrészek leírása 01 Szivattyú 02 Wilo ElectronicControl 03 Visszafolyás-gátló 04 Membrános nyomástartó tartály 05 Elzáró szelep 06 Dugasz EMC-sz r vel Kezel felület (3. ábra) Kézi üzem Zöld LED Áramátalakító BE Üzemmód Kézi/automatikus MENÜ Piros LED Sárga LED Villog: pillanatnyi hiba Világít: végleges hiba A szivattyú üzemel Megadás Zöld LED BE : automatikus üzem KI : kézi üzem Érték növelése Érték csökkentése Poz A panel leírása (4. ábra) Az alkatrészek leírása 01 Az ElectronicControl bemeneti kapcsai 02 A motor bemeneti kapcsai 03 Az ElectronicControl f biztosítéka (I: 20 A, típus: gg; U: 500 VAC; megszakítóképesség I1: 120 ka; méret: 10 x 38 mm 04 A motor biztosítéka (I: 20 A, típus: gg; U: 500 VAC; megszakítóképesség I1: 120 ka; méret: 10 x 38 mm 6.2 A termék funkciói A Wilo ElectronicControl elektronikus szabályozóegységet és frekvenciaváltóz tartalmaz. Az elektronikus szabályozóegység lehet vé teszi a rendszeren belüli nyomás el z leg beállított alapjelének az adott térfogatáramtól független, folyamatos fenntartását (automatikus üzem), és ezáltal a minimálisra csökkenti a teljesít- Beépítési és üzemeltetési utasítás Wilo ElectronicControl 5

10 ményfelvételt. A nyomás el z leg beállított alapjele állandó marad. Kézi üzemben a szivattyú maximális fordulatszámon tesztelhet. Automatikus üzemben a Wilo ElectronicControl akkor kapcsolja be a szivattyút, ha a telepnyomás (NET P) és a nyomás alapjel (P SET) közötti különbség nagyobb, mint a beállított nyomáskülönbség (START DELTA P). Miután a telepnyomás (NET P) elérte a beállított nyomás alapjelet (P SET) a Wilo ElectronicControl leállítja a szivattyút az el z leg beállított id tartam lejártával (T OFF). A Wilo ElectronicControl megvédi a szivattyút a következ kt l: szárazonfutás, túláram, túl magas vízh mérséklet, fagy, rövidzárlat, túlfeszültség, alacsony hálózati feszültség. Üzemzavar (pl. szárazonfutás, túlfeszültség) esetén villog a(z) LED, és a Wilo ElectronicControl megpróbálja a megszokott módon újraindítani a szivattyút. Több próbálkozás után a Wilo ElectronicControl leáll, és a(z) LED villogás nélkül (ON) állásban marad. 6.3 A Wilo ElectronicControl beállítása A Wilo ElectronicControl készüléknek a szivattyúhoz és a tápfeszültséghez történ csatlakoztatása után a kijelz 10 másodpercre kijelzni a modelltípust. Ezt követ en a kijelz STANDARD üzemmódba kapcsol. A Wilo ElectronicControlt ezután a biztonságos és hatékony üzem biztosítása érdekében be kell állítani a szivattyú jellenz inek és a rendszerkövetelményeknek megfelel en. A Wilo ElectronicControl beállításához nyomja le 3 másodpercre a(z) nyomógombot. A felhasználó a SETTINGS és a HISTORIC menüszinten végezhet m veleteket. SETTINGS Ez a szint lehet vé teszi a Wilo ElectronicControl beállítását a szivattyú jellemz inek és a rendszerkövetelményeknek megfelel en. HISTORIC Ez a szint kijelzi a különféle számlálók állását és a hibajegyzéket. Más menüszint eléréséhez nyomja meg a(z) vagy a(z) nyomógombot, a(z) gombbal pedig válassza ki a kívánt szintet. Az értékek, amelyek a különféle menükben kijelzésre kerülnek, a(z) vagy a(z) nyomógombbal módosíthatók. A(z) nyomógomb megnyomásával nyugtázhatja az új értéket, a kijelz pedig megjeleníti a következ menüt. A(z) nyomógomb megnyomása a SETTINGS, illetve a HISTORIC menüb l való kilépéshez és a STANDARD üzem megjelenítéséhez vezet (az utolsó módosítás elmentése nélkül). 6 05/2011

11 JAVASLAT: Az adatok elhelyezése nem törl d tárhelyen történik, tehát esetleges kikapcsolást követ en is rendelkezésre állnak Menüleírás Kijelzés 1. menüszint 2. menüszint Leírás NET P P SET 02,0 bar 02,0 bar A kijelz STANDARD üzemmódban van F P SET NETP Q A kijelz SERVICE 50 02,0 bar 02,0 bar 1 üzemmódban van Fordulatszám, nyomás alapjel, mért nyomás és áramlási kapcsolási felismerés (1, 0) MENU SETTINGS Menübeállítások LANGUAGE LANGUAGE Nyelvkiválasztás ENGLISH I. MAX. PUMP OFF I. MAX. PUMP A névleges áram beállítása a szivattyú típustáblája szerint (szükséges beállítás) OFF = az adat hiányzik; a szivattyú nem indul be ROTATION SENSE 0 Hz MIN SPEED 30 Hz DRY RUN PROT NO PRESSURE SETTING 2,0 BAR ROTATION SENSE MIN SPEED DRY RUN PROT PRESSURE SET- TING A szivattyú forgásirányának beállítása, lásd a típustáblát. A szivattyú beindításához (30 Hz-en) nyomja be a(z) nyomógombot, és ellen rizze a forgásirányt. A szivattyúmotor minimális fordulatszámának meghatározása. Ha a rendszer fel van szerelve szintkapcsolóval (áramlás- vagy más kapcsolóval), a beállítást módosítsa NO-ról YES-re. A rendszer üzemi nyomásának beállítása Beépítési és üzemeltetési utasítás Wilo ElectronicControl 7

12 Kijelzés 1. menüszint 2. menüszint Leírás START DELTA P 0,3 BAR TIME BEFORE STOP 5 S DISPLAY STANDARD RUNNING TIME HOURS 26H PUMP CYCLES 30 POWER ON 30 MAX PRESSURE 0,0 BAR ALARM COUNT SHT CIRCUIT 15 ALARM COUNT OV CURRENT 10 ALARM COUNT OVER T 5 ALARM COUNT DRY RUN 6 HISTORIC Start delta P TIME BEFORE STOP DISPLAY RUNNING TIME PUMP CYCLES POWER ON MAX PRESSURE ALARM COUNT SHT CIRCUIT ALARM COUNT OV CURRENT ALARM COUNT OVER T ALARM COUNT DRY RUN A bekapcsolási nyomás meghatározása: bekapcsolási nyomás = nyomás alapjel start delta p Annak az id tartamnak a beállítása, amelynek elteltével anulla térfogatárammal m köd szivattyú leáll. A kijelz üzemmódjának beállítása STANDARD: mért nyomás és nyomás alapjel SERVICE: fordulatszám, nyomás alapjel, mért nyomás és áramlási kapcsolási felismerés (1, 0) Szivattyú-üzemóra összesen [órában] Szivattyúciklusok száma összesen. Egy ciklus egy beindulásból és egy leállásból áll. Az ElectronicControl bekapcsolási m veleteinek száma A maximálisan elért rendszernyomás [bar] Az érzékelt rövidzárak száma összesen A mért túlfeszültségek száma összesen A mért túlmelegedések száma összesen Az érzékelt szárazonfutások száma összesen 8 05/2011

13 6.3.2 Kézi üzem Kézi üzemre váltáskor el ször nyomja meg a(z) nyomógombot. A(z) LED ki van kapcsolva. A kézi üzem nem állandó, és elindításához a(z) nyomógombot be kell nyomni és folyamatosan benyomva kell tartani. A szivattyú ekkor maximális frekvencián m ködik. A nyomógomb felengedését követ en a szivattyú menete addig lassul, ameddig el nem éri a teljes üzemszünetet Automatikus üzem Az automatikus üzem lehet vé teszi, hogy a telepnyomás a térfogatáramtól függetlenül folyamatosan az el z leg beállított alapjelen maradjon. Az automatikus üzem bekapcsolásához nyomja meg a(z) nyomógombot. A(z) LED be van kapcsolva. Az automatikus üzem paramétereit a SETTINGS menüben lehet beállítani. 7 Telepítés és villamos csatlakoztatás VESZÉLY! Életveszély! A szakszer tlen telepítés, illetve a szakszer tlen villamos csatlakoztatás életveszélyes következményekkel járhat. A telepítést és a villamos csatlakoztatást csak engedéllyel rendelkez villanyszerel nek és az érvényes helyi el írásoknak megfelel en szabad kivitelezni! Be kell tartani a baleset-megel zési el írásokat. A telepítés és a villamos csatlakoztatás el tt a terméket/rendszert feszültségmentes állapotba kell kapcsolni, és biztosítani kell illetékleten bekapcsolással szemben! Húzza ki a hálózati dugaszt. 7.1 Telepítés A Wilo ElectronicControl készüléket száraz, jól szell z és fagyvédett helyen telepítse. Válasszon ki a készülék méreteinek megfelel helyet, ahol a csatlakozások mindkét oldalról jól megközelíthet k. VIGYÁZAT! M ködési zavarok veszélye! A Wilo ElectronicControl készüléket megfelel en, függ legesen szerelje fel. A Wilo ElectronicControlt a szivattyú nyomóoldalán, kevéssel a visszacsapószelep után kell beszerelni (2. ábra). A cs átmér nek meg kell egyeznie a Wilo ElectronicControl cs átmér jével, illetve meg kel haladnia azt. Gondoskodni kell a rendszer teljes tömítettségér l, tömítetlenség esetén ugyanis a rendszer szünet nélküli kapcsolási ciklusba kerülhet, és ezáltal meghibásodhat. A cs vezetékeket és a Wilo ElectronicControlt mechanikus feszültségek nélkül szerelje be. A cs vezetékeket úgy kell rögzíteni, hogy súlyuk ne a Wilo ElectronicControlra nehezedjen (feszültségmentes szerelés). Beépítési és üzemeltetési utasítás Wilo ElectronicControl 9

14 VIGYÁZAT! A termék meghibásodásának és az abból ered károknak a veszélye! Soha ne helyezzen idegen tárgyakat (ragasztó, tömít anyag, forgács,...) awilo ElectronicControlba. Visszacsapószelep beszerelése közvetlenül a Wilo ElectronicControlba kötelez a Wilo ElectronicControl helyes m ködésének szavatolására. A telepnyomás optimális szabályozását egy kb. 2 liter térfogatú membrános nyomástartó edény (2. ábra, 4. poz.) teszi lehet vé. A rendszer nyomás alapjelét l 0,5 barral kisebb tartályel nyomás javasolt. A Wilo ElectronicControls helyes üzemének szavatolása érdekében megfelel intézkedésekkel, mint péládul szvíóoldalon telepített sz r vel vagy beszívó sz r vel meg kell akadályozni szilárd tárgyak bejutását a készülékbe. 7.2 Villamos csatlakoztatás VESZÉLY! Áramütés miatti veszély! A villamos csatlakoztatást kizárólag a helyi áramszolgáltató által engedélyezett szakember végezheti az érvényes helyi el írásoknak megfelel en A Wilo ElectronicControl villamos csatlakoztatása A Wilo ElectronicControlt a szállítási teljedelem részét képez gyártói csatlakozókábelekkel kell telepíteni. Ha a kábel meghibásodott, engedélyezett szakemberrel cseréltesse ki. Az áramnemnek és a hálózati feszültségnek illeszkednie kell a Wilo Electronic- Control tulajdonságaihoz (lásd a Wilo ElectronicControl típustábláját). Javasoljuk minden áramfajtára érzékeny, 30 ma-re méretezett hibaáram véd kapcsoló és egy 16 A-es magnetotermikus megszakító telepítését. VESZÉLY! Áramütés miatti veszély! A szivattyúmotrot földelje el írásszer en A szivattyúmotor villamos csatlakoztatása Csatlakoztassa a Wilo ElectronicControlt a kapcsolási rajzok (5. ábra és 6. ábra) alapján a szivattyú kapocsdobozaihoz A szárazon futás elleni védelem villamos csatlakoztatása A Wilo ElectronicControl feszültségmentes érintkez (áramlás- vagy más kapcsoló)csatlakoztatását teszi lehet vé, amelynek segítségével egy további szárazon futás elleni védelem valósítható meg. A csatlakoztatásra vonatkozóan lásd a 7. ábrát /2011

15 8 Üzembe helyezés FIGYELMEZTETÉS! Egészségkárosodás veszélye! A Wilo ElectronicControl m ködését vízzel tesztelték. Ivóvizes alkalmazás el tt alaposan át kell öblíteni. A tápfeszültséghez való csatlakoztatását követ en a Wilo ElectronicControl 10 másodperc alatt azonnal öndiagnózis készít, majd kijelzi a modelltípust és aszoftverváltozatot. A(z) LED be van kapcsolva. Szívóüzemben m ködtetett szivattyú esetén a szivattyú els szívóm veletét kézzel (kézi üzemben, lásd a fejezetet) kell végrehajtani. A szívófolyamat során (lásd a szivattyú üzemeltetési utasítását) a szivattyú maximális fordulatszámon üzemel. A folyamat lezárultával a Wilo ElectronicControl automatikus üzembe kapcsolható (lásd a fejezetet). 9 Karbantartás A karbantartási és javítási munkák végzésére kizárólag képzett szakemberek jogosultak! VESZÉLY! Életveszély! Az elektromos készülékeken végzett munkák esetén áramütés általi életveszély áll fenn. A terméket/rendszert valamennyi karbantartási és javítási munka megkezdése el tt feszültségmentesíteni kell, és biztosítani kell az illetéktelen visszakapcsolás ellen. Meghibásodott csatlakozókábel javítását alapvet en kizárólag szakképzett villanyszerel végezheti. A fagyos id szakok el tt a Wilo ElectronicControlt vízteleníteni kell. 6 havonta ellen rizni kell, hogy a rendszer az alábbiak tekintetében helyesen m ködik-e: a membrános nyomástartó edéby nyomása, a csatlakozások szilárdsága és a szelepek és a visszacsapószelepek helyes zárása. Beépítési és üzemeltetési utasítás Wilo ElectronicControl 11

16 10 Üzemzavarok, azok okai és elhárításuk VESZÉLY! Életveszély! Az üzemzavart kizárólag képzett szakemberek háríthatják el! Tartsa be a 9. fejezetben szerepl biztonsági utasításokat! Üzemzavar E011 DRY RUN E021 OVERLOAD E025 DISCONNECT MOTOR E040 P SENSOR DEFFECT E031 OVER T Az Wilo ElectronicControl viselkedése A Wilo-ElectronicControl 24 órás id tartamon keresztül 30 percenként beindítja a szivattyút. Ezután a szárazonfutás, ha továbbra is m ködik, kikapcsolja a szivattyút. Hiba észlelését követ en az ElectronicControl 4 próbát tesz a szivattyú beindítására. 4sikertelen próbálkozás után a szivattyú kikapcsol. A motor feszültségellátása megszakadt. Az ElectronicControl leáll. Ha a h mérséklet túl magas, el ször az ElectronicControl, majd a szivattyú áll le. Elhárítás Ellen rizze hidraulikus csatlakozást. Gondoskodjon víz hozzáfolyásáról, és szüntesse meg a tömítetlenségeket. Ha a beállított nyomás alapjel meghaladja a szivattyú kapacitását, az ElectronicControl ezt szárazonfutásként értelmezi. Ellen rizze és, ha szükséges, módosítsa a nyomás alapjel beállítását. Gondoskodjon arról, hogy ajárókerék ne legyen blokkolva. Ellen rizze az Electronic- Controlba betáplált adatokat. Ellen rizze a biztosíték állapotát (4. ábra, 4. poz.) Ellen rizze a motor tekercselését. Ellen rizze a csatlakozókábelt. Ellen rizze a biztosíték állapotát (4. ábra, 4. poz.) Lépjen kapcsolatba a Wilo ügyfélszolgálatával. Gondoskodjon arról, hogy avízh mérséklet ne haladja meg a 40 C-ot. Gondoskodjon arról, hogy akörnyezeti h mérséklet ne haladja meg az 50 C-ot /2011

17 Üzemzavar E023 I>> E071 EEPROM E005 HIGH VOLTAGE E004 LOW VOLTAGE [WHITE SCREEN] Az Wilo ElectronicControl viselkedése SHT CIRCUIT Hiba észlelését követ en az ElectronicControl 4 próbát tesz a szivattyú beindítására. 4sikertelen próbálkozás után a szivattyú kikapcsol. Ha az ElectronicControl a bels tárhelyét érint hibát észlel, erre a hibajelzésre kerül sor. Ha az ElectronicControl túlfeszültséget észlel, pár másodpercre leáll, majd újraindul. Ha az ElectronicControl alacsony hálózati feszültséget észlel, pár mádospercre leáll, majd újraindul. Elhárítás Ellen rizze a motort. Ha a probléma továbbra is fennáll, lépjen kapcsolatba agyártóval. Lépjen kapcsolatba a következ m szaki szervizszolgálattal: Ellen rizze az Electronic- Control tápfeszültségét.. Ellen rizze az Electronic- Control tápfeszültségét. Ellen rizze az Electronic- Control tápfeszültségét. Ellen rizze a biztosíték állapotát (4. ábra, 3. poz.) Amennyiben a hiba nem hárítható el, akkor kérjük, forduljon a szakszervizhez vagy a legközelebbi Wilo-szervizszolgálathoz. 11 Pótalkatrészek A pótalkatrészek rendelése a helyi keresked n és/vagy a Wilo ügyfélszolgálatán át történhet. Utólagos egyeztetések vagy hibás rendelések elkerülése érdekében megrendeléskor adja meg a típustábla adatait. A m szaki változtatás joga fenntartva! Beépítési és üzemeltetési utasítás Wilo ElectronicControl 13

18 D GB F EG - Konformitätserklärung EC Declaration of conformity Déclaration de conformité CE (gemäß 2004/108/EG Anhang IV,2 und 2006/95/EG Anhang III,B, according 2004/108/EC annex IV,2 and 2006/95/EC annex III,B, conforme 2004/108/CE appendice IV,2 et 2006/95/CE appendice III B) Hiermit erklären wir, dass die Bauarten der Baureihe : ElectronicControl Herewith, we declare that this product: Par le présent, nous déclarons que cet agrégat : in der gelieferten Ausführung folgenden einschlägigen Bestimmungen entspricht: in its delivered state complies with the following relevant provisions: est conforme aux dispositions suivants dont il relève: Elektromagnetische Verträglichkeit - Richtlinie Electromagnetic compatibility - directive Compatibilité électromagnétique- directive Niederspannungsrichtlinie Low voltage directive Directive basse-tension 2004/108/EG 2006/95/EG und entsprechender nationaler Gesetzgebung. and with the relevant national legislation. et aux législations nationales les transposant. Angewendete harmonisierte Normen, insbesondere: EN Applied harmonized standards, in particular: EN Normes harmonisées, notamment: EN EN EN Bei einer mit uns nicht abgestimmten technischen Änderung der oben genannten Bauarten, verliert diese Erklärung ihre Gültigkeit. If the above mentioned series are technically modified without our approval, this declaration shall no longer be applicable. Si les gammes mentionnées ci-dessus sont modifiées sans notre approbation, cette déclaration perdra sa validité. Dortmund, Document: Oliver Breuing Quality Manager Nortkirchenstraße Dortmund Germany

19 NL I E EG-verklaring van overeenstemming Dichiarazione di conformità CE Declaración de conformidad CE Hiermede verklaren wij dat dit aggregaat in de geleverde uitvoering voldoet aan de volgende bepalingen: Con la presente si dichiara che i presenti prodotti sono conformi alle seguenti disposizioni e direttive rilevanti: Por la presente declaramos la conformidad del producto en su estado de suministro con las disposiciones pertinentes siguientes: Elektromagnetische compatibiliteit 2004/108/EG Compatibilità elettromagnetica 2004/108/EG Directiva sobre compatibilidad electromagnética 2004/108/EG EG-laagspanningsrichtlijn 2006/95/EG Direttiva bassa tensione 2006/95/EG Directiva sobre equipos de baja tensión 2006/95/EG en overeenkomstige nationale wetgeving e le normative nazionali vigenti y la legislación nacional vigente gebruikte geharmoniseerde normen, in het bijzonder: norme armonizzate applicate, in particolare: normas armonizadas adoptadas, especialmente: zie vorige pagina vedi pagina precedente véase página anterior P S N Declaração de Conformidade CE CE- försäkran EU-Overensstemmelseserklæring Pela presente, declaramos que esta unidade no seu estado original, está conforme os seguintes requisitos: Härmed förklarar vi att denna maskin i levererat utförande motsvarar följande tillämpliga bestämmelser: Vi erklærer hermed at denne enheten i utførelse som levert er i overensstemmelse med følgende relevante bestemmelser: Compatibilidade electromagnética 2004/108/EG EG Elektromagnetisk kompatibilitet riktlinje 2004/108/EG EG EMV Elektromagnetisk kompatibilitet 2004/108/EG Directiva de baixa voltagem 2006/95/EG EG Lågspänningsdirektiv 2006/95/EG EG Lavspenningsdirektiv 2006/95/EG e respectiva legislação nacional och gällande nationell lagstiftning og tilsvarende nasjonal lovgivning normas harmonizadas aplicadas, especialmente: tillämpade harmoniserade normer, i synnerhet: anvendte harmoniserte standarder, særlig: ver página anterior se föregående sida se forrige side FIN DK H CE-standardinmukaisuusseloste EF-overensstemmelseserklæring EK-megfelel ségi nyilatkozat Ilmoitamme täten, että tämä laite vastaa seuraavia asiaankuuluvia määräyksiä: Vi erklærer hermed, at denne enhed ved levering overholder følgende relevante bestemmelser: Ezennel kijelentjük, hogy az berendezés megfelel az alábbi irányelveknek: Sähkömagneettinen soveltuvuus 2004/108/EG Elektromagnetisk kompatibilitet: 2004/108/EG Elektromágneses összeférhet ség irányelv: 2004/108/EK Matalajännite direktiivit: 2006/95/EG Lavvolts-direktiv 2006/95/EG Kisfeszültségü berendezések irányelv: 2006/95/EK ja vastaavaa kansallista lainsäädäntöä og gældende national lovgivning valamint a vonatkozó nemzeti törvényeknek és käytetyt yhteensovitetut standardit, erityisesti: anvendte harmoniserede standarder, særligt: alkalmazott harmonizált szabványoknak, különösen: katso edellinen sivu. se forrige side lásd az el z oldalt CZ PL RUS Prohlášení o shod ES Deklaracja Zgodno ci WE Prohlašujeme tímto, že tento agregát v dodaném provedení odpovídá následujícím p íslušným ustanovením: Sm rnice o elektromagnetické kompatibilit 2004/108/ES Niniejszym deklarujemy z pe n odpowiedzialno ci, e dostarczony wyrób jest zgodny z nast puj cymi dokumentami: dyrektyw dot. kompatybilno ci elektromagnetycznej 2004/108/WE, : 2004/108/EG Sm rnice pro nízké nap tí 2006/95/ES dyrektyw niskonapi ciow 2006/95/WE 2006/95/EG ap íslušným národním p edpis m oraz odpowiednimi przepisami ustawodawstwa krajowego použité harmoniza ní normy, zejména: stosowanymi normami zharmonizowanymi, a w szczególno ci:, : viz p edchozí strana patrz poprzednia strona. GR TR RO CE Uygunluk Teyid Belgesi EC-Declara ie de conformitate : Bu cihaz n teslim edildi i ekliyle a a daki standartlara uygun oldu unu teyid ederiz: Prin prezenta declar m c acest produs a a cum este livrat, corespunde cu urm toarele prevederi aplicabile: E -2004/108/E Elektromanyetik Uyumluluk 2004/108/EG Compatibilitatea electromagnetic directiva 2004/108/EG E 2006/95/E Alçak gerilim yönetmeli i 2006/95/EG Directiva privind tensiunea joas 2006/95/EG ve söz konusu ulusal yasalara. i legisla ia na ional respectiv, : k smen kullan lan standartlar için: standarde armonizate aplicate, îndeosebi: bkz. bir önceki sayfa vezi pagina precedent EST LV LT EÜ vastavusdeklaratsioon EC - atbilst bas deklar cija EB atitikties deklaracija Käesolevaga tõendame, et see toode vastab järgmistele Ar šo m s apliecin m, ka šis izstr d jums atbilst sekojošiem Šiuo pažymima, kad šis gaminys atitinka šias normas ir direktyvas: asjakohastele direktiividele: noteikumiem: Elektromagnetilise ühilduvuse direktiiv 2004/108/EÜ Elektromagn tisk s savietojam bas direkt va 2004/108/EK Elektromagnetinio suderinamumo direktyv 2004/108/EB Madalpinge direktiiv 2006/95/EÜ Zemsprieguma direkt va 2006/95/EK Žemos tampos direktyv 2006/95/EB ja vastavalt asjaomastele siseriiklikele õigusaktidele un atbilstošai nacion lajai likumdošanai bei atitinkamamiems šalies statymams kohaldatud harmoneeritud standardid, eriti: piem roti harmoniz ti standarti, tai skait : pritaikytus vieningus standartus, o b tent: vt eelmist lk skat t iepriekš jo lappusi žr. ankstesniame puslapyje SK SLO BG ES vyhlásenie o zhode ES izjava o skladnosti E - Týmto vyhlasujeme, že konštrukcie tejto konštruk nej série v Izjavljamo, da dobavljene vrste izvedbe te serije ustrezajo slede im, : dodanom vyhotovení vyhovujú nasledujúcim príslušným ustanoveniam: zadevnim dolo ilom: Elektromagnetická zhoda - smernica 2004/108/ES Direktiva o elektromagnetni združljivosti 2004/108/ES E 2004/108/E Nízkonapä ové zariadenia - smernica 2006/95/ES Direktiva o nizki napetosti 2006/95/ES 2006/95/E a zodpovedajúca vnútroštátna legislatíva in ustrezno nacionalnim zakonom používané harmonizované normy, najmä: uporabljeni harmonizirani standardi, predvsem: : pozri predchádzajúcu stranu glejte prejšnjo stran. M Dikjarazzjoni ta konformità KE B'dan il-mezz, niddikjaraw li l-prodotti tas-serje jissodisfaw iddispo izzjonijiet relevanti li ejjin: Kompatibbiltà elettromanjetika - Direttiva 2004/108/KE Vulta baxx - Direttiva 2006/95/KE kif ukoll standards armonizzati adottati fil-le i lazzjoni nazzjonali b'mod partikolari: ara l-pa na ta' qabel Nortkirchenstraße Dortmund Germany
