EasyPower EP48460P-R1-E ( ) EP48310AP-R1-E ( ) Lítiumion-akkumulátor Használati útmutató Magyar ,

Átírás

1 Kapcsolattartási adatok: Alelion Batteries AB Flöjelbergsgatan 14C Mölndal EasyPower EP48460P-R1-E ( ) EP48310AP-R1-E ( ) Lítiumion-akkumulátor Használati útmutató Magyar ,

2 EasyPower lítiumion-akkumulátor Használati útmutató Az akkumulátor használata előtt figyelmesen olvassa el ezt a használati útmutatót. Biztosítsa, hogy a használati útmutató minden esetben az akkumulátor használóinak rendelkezésére álljon. Az üzembe helyezést csak szakképzett személy végezheti. Általános információk A termék típusát tekintve egy külső töltőt használó lítiumion-akkumulátor, amely beltéri alkalmazásokban használt targoncákban való üzemeltetésre szolgál. A lítiumion-akkumulátorok kapacitása rendszerint alacsonyabb, mint a megfelelő ólomsavas akkumulátoroké. Ez a használat alatti kisebb veszteséggel, a kedvezőbb élettartambeli tulajdonságokkal, valamint a gyorsabb és gyakoribb feltöltéssel magyarázható. Az akkumulátor az akkumulátorburkolatra szerelt elektronikus elemekből felépülő akkumulátormodulból áll. Az akkumulátor a targonca szerves részét képezi, egyéb módon való felhasználása nem lehetséges. A termék súlya a címkén szerepel. Az akkumulátor és a töltő együttese alkotja a targonca teljes lítiumakkumulátor-rendszerét. Az akkumulátor olyan töltőt használ, amely CAN-kommunikációt valósít meg a töltő és az akkumulátor között ,

3 Az akkumulátor alapvető adatai as típusjelzésű TERMÉK PARAMÉTER ÉRTÉK Akkumulátor típusa: Li-Ion (NMC) Névleges feszültség: 51.8V Névleges kapacitás: 448Ah Teljesítmény: 23kWh Ciklusélettartam: 80% DOD +25 C / Kapacitástartás 80% Hőmérséklet-tartomány: 0 C +45 C Tömeg: 856kg ±5% Használat: 48VDC rendszerek ( VDC) as típusjelzésű TERMÉK PARAMÉTER ÉRTÉK Akkumulátor típusa: Li-Ion (NMC) Névleges feszültség: 51.8V Névleges kapacitás: 308Ah Teljesítmény: 16kWh Ciklusélettartam: 80% DOD +25 C / Kapacitástartás 80% Hőmérséklet-tartomány: 0 C +45 C Tömeg: 856kg ±5% Használat: 48VDC rendszerek ( VDC) Töltő- és akkumulátorkonfigurációk Az útmutatóban említett akkumulátorok és az alábbi töltők bármilyen kombinációban való együttes alkalmazása lehetséges, ha biztosított az akkumulátor és a töltő közötti megfelelő CAN protokoll: Micropower MA BEMENET: 48/260, 3 x 400 V, Hz, 15 kw, 3 fázisú, 32 A-es csatlakozóval Micropower MA BEMENET: 48/165, 3 x 400 V, Hz, 10kW, 3 fázisú, 16 A-es csatlakozóval ,

4 Biztonsági információk Az akkumulátort beltéri hőmérsékletviszonyok (0 +45 C) közötti használatra tervezték. Ha ettől eltérő feltételek mellett kívánja használni, lépjen kapcsolatba az Alelion Batteries céggel. Az akkumulátor nem alkalmazható Ex minősítésű területeken. Az akkumulátor csak a rendeltetésnek megfelelő targoncákban alkalmazható. Az akkumulátor az adott targoncához megfelelő feszültségszinttel és tömeggel rendelkezik. A nem megfelelő feszültségszint az akkumulátor vagy a targonca sérülését okozhatja. A nem megfelelő tömeg a targonca sérülését és személyi sérülést okozhat. Ne használjon sérült akkumulátort! Ne érjen hozzá a sérült alkatrészekhez, ilyen esetben lépjen kapcsolatba a szervizelést végző személyzettel. Ügyeljen arra, hogy ne keletkezzen rövidzárlat az akkumulátor külső pólusai között. A rövidzárlat tüzet és személyi sérülést okozhat. Ha az akkumulátor belsejében tűz üt ki, távolítsa el a töltőkábelt, és hívja a tűzoltóságot. A kisebb tüzeket szén-dioxiddal működő tűzoltó berendezéssel olthatja el. A nagyobb tüzek bő vízzel olthatók. Az akkumulátort egy speciális töltőhöz kell csatlakoztatni. Ne használjon a leírásban szereplőtől eltérő töltőt, mert az személyi sérülést vagy az akkumulátor sérülésének kockázatát rejti magában. FIGYELEM! Az akkumulátort tilos vízzel lemosni. FIGYELEM! Csak a mellékelt kábeleket használja. Ha a kábelek megsérülnek, a tartalékkábeleket az Alelion Batteries AB cégtől vagy a targonca eredeti gyártójától és/vagy annak képviselőitől szerezheti be, és azokat csak az arra jogosult személyek helyezhetik üzembe. FIGYELEM! A targoncát használó személyeket az akkumulátor megfelelő használatával kapcsolatos képzésben kell részesíteni ,

5 Figyelmeztető jelzés Az akkumulátor megsérült, akkumulátorcellákat tartalmaz. Ügyeljen arra, hogy ne keletkezzen rövidzárlat. Tiltó jelzés Tájékoztató jelzés Ne tegye ki az akkumulátort magas hőmérsékletnek. Az akkumulátort legfeljebb +45 C-os környezeti hőmérsékleten való üzemeltetésre szánták. Az akkumulátort biztonsági okokból tilos kitenni +85 C feletti hőmérsékletnek. használati útmutatót. Az akkumulátor üzembe helyezése és használata előtt olvassa el a ,

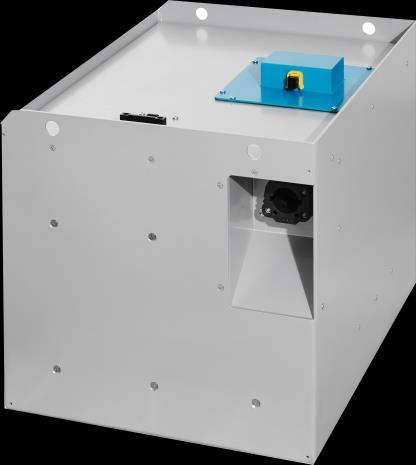

6 Üzembe helyezés Az üzembe helyezést csak szakképzett személy végezheti. Az üzembe helyezés során tartsa be az előírt biztonsági feltételeket. Az akkumulátor vázlatos rajza 1. A targonca negatív (-) pólusa 2. A targonca pozitív (+) pólusa 3. Szervizfedél 4. Töltőcsatlakozó (oldalsó hozzáférésű, kisülésihíd-csatlakozóval) 5. A targonca kommunikációs csatlakozója Az akkumulátor pólusai közötti csatlakozást maximális forgatónyomatékkal (25 Nm) meghúzott, M10 x 25 típusú csavarokkal kell biztosítani. A kisülésihíd-csatlakozó és a töltőcsatlakozó ,

7 Üzemeltetés A kezelés alapvető lépései A használaton kívüli akkumulátort helyezze a töltőre Helyezze az akkumulátort a töltőre, ha annak szokatlan működését tapasztalja Csak a javasolt töltőkkel együtt használja Az akkumulátort csak jóváhagyott targoncatípushoz használja. Az akkumulátort csak tisztítás során szabad letörölni Ne alkalmazzon folyó vizes vagy nagy nyomású tisztítást Soha ne álljon az akkumulátor tetejére Soha ne nyissa ki az akkumulátor tálcáját Soha ne helyezzen tárgyakat az akkumulátor tálcájára Ne tegye ki az akkumulátort ütődés hatásának Az akkumulátor töltését beltéri környezetben végezze Az akkumulátoron számottevő elektromos áram halad át. Ne érjen hozzá az akkumulátor pólusaihoz! Az akkumulátorral kapcsolatban felmerülő bármilyen probléma esetén forduljon a szerviztechnikushoz. A targonca korlátozási funkciójának aktiválásakor minden esetben szakítsa meg a megkezdett munkát, és helyezze az akkumulátort a töltőre Az akkumulátorra vonatkozó indikációk Ezen akkumulátortípus a targonca szerves részét képezi, és ugyanazokat az indikációs rendszereket használja, mint a targoncához csatlakoztatott rendszerek. A targoncán feltüntetett, az akkumulátorra vonatkozó speciális adatokkal (töltési állapot, hibakódok) kapcsolatban bővebb információért lásd a targonca gyártójának használati útmutatóját ,

8 Töltés A lítiumos energiarendszer külső töltőt használ az akkumulátor töltéséhez. Továbbá az akkumulátor CAN-kommunikáción keresztül csatlakozik a töltőhöz, ami optimális töltési kontrollt biztosít. A töltéssel és a töltő működésével (indikációk és viselkedés) kapcsolatban bővebb információért lásd a targonca gyártójának használati útmutatóját. Először minden esetben válassza le az akkumulátor kisülésihíd-csatlakozóját (a töltőcsatlakozót), ehhez fordítsa el a fogantyút az óramutató járásával ellentétes irányba! Ezt követően csatlakoztassa a töltő egyenáramú kábelcsatlakozását az akkumulátor töltéscsatlakozási pontjára. Az akkumulátor töltése automatikusan elindul, amint a töltő hibák felmerülése nélkül észleli az akkumulátort, és megvalósul a kommunikáció. A töltés során az akkumulátor pólusai dezaktiválódnak, és a targonca nem üzemeltethető. A töltő ki- és bekapcsolásával a töltő mindig alaphelyzetbe állítható. Ha újra kell használnia a rendszert, egyszerűen távolítsa el az akkumulátor egyenáramú kábelét, helyezze vissza a kisülésihíd-csatlakozót, majd az akkumulátor töltéscsatlakozási pontján a fogantyút az óramutató járásának megfelelő irányba forgatva erősítse fel, végül folytassa a megkezdett munkát vagy eljárást annak érdekében, hogy a targonca újra üzemképes legyen. Amikor csak lehetséges, töltse fel az akkumulátort, iktasson be szüneteket, és ügyeljen arra, hogy a targonca álló helyzetben legyen. Az üres akkumulátor teljes feltöltési idejét az akkumulátor kapacitása és a töltő teljesítménye határozza meg. Az akkumulátort a kismértékű és gyakori feltöltés nem károsítja. TÖLTÉSI IDŐ (PÉLDA): Akkumulátorkapacitás Töltőkapacitás Töltési idő 48 V 448 Ah 260 A 1 óra 45 perc 2 óra 15 perc 48 V 308 Ah 160 A 1 óra 55 perc 2 óra 25 perc A használaton kívüli akkumulátort tartsa a töltőn. Javasoljuk, hogy a töltést +5 C és +30 C közötti hőmérsékleten végezze. Ezen hőmérséklettartományon kívül csak korlátozott mértékű töltőáram áll rendelkezésre (vagy akár teljesen meg is szűnik az áramellátás), ezáltal a töltés hosszabb időt vesz igénybe. Ne végezzen töltést a targonca ólomsavas töltéscsatlakozóján keresztül. Ez az akkumulátor sérülését vagy személyi sérülést idézhet elő ,

9 Üzemeltetés A targoncát a szállító utasításainak megfelelően használja! VIGYÁZAT! Ha az akkumulátor energiaszintje eléri az első küszöbértéket, a targonca jelezni kezd, a következő küszöbértéknél a targonca megkezdi a gyorsulás és az emelési sebesség korlátozását. Végül a targonca jelentős mértékben csökkenti a gyorsulást és az emelési sebességet. Ekkor szakítsa meg a megkezdett munkát, és kezdje el a töltést! Amikor az akkumulátor kapacitása kimerül, életbe lépnek a targoncára vonatkozó korlátozások. Ezzel kapcsolatban további információért tekintse meg a targonca gyártójának használati útmutatóját. VIGYÁZAT! A rendszerben időnként hibák léphetnek fel, amelynek eredményeként az akkumulátor átfolyó áram hiányában vagy 60 másodperces szünetet követően inaktiválódik. A használati útmutatóban megtalálható hibákat a targonca műszerfala is kijelzi. Az akkumulátor védelmi üzemmódja Bizonyos körülmények között előfordulhat, hogy az akkumulátor védelmi üzemmódba kapcsol, ilyen esetben a töltőre csatlakoztatva lehet aktiválni. Ha nem áll rendelkezésére töltő, vagy a targonca túl távol állt meg a töltőtől, forduljon a szerviztechnikushoz, aki segít Önnek aktiválni az akkumulátort, így a targoncát töltési helyzetbe tudja irányítani, vagy el tudja távolítani a nyomsávról ,

10 Karbantartás Karbantartást csak olyan személy végezhet, aki kellő tapasztalattal rendelkezik a nagy energiatartalmú akkumulátorok kezelése terén. Ha az akkumulátort hosszú ideig (akár 12 hónapig) nem használja, töltse fel teljesen, mielőtt a(z) targoncát/akkumulátort kivonná a használatból. Újrahasználat előtt végezzen ismét teljes feltöltést. Hetente egyszer: ellenőrizze a töltő csatlakozásainak sértetlenségét. A további karbantartási műveleteket alkalmi jelleggel a szerviztechnikus végzi, és ezt követi a targonca rendes szervizelése. A sérült kábelek cseréje érdekében forduljon szerviztechnikushoz. Újrahasznosítás Az akkumulátort csak szakképzett személy távolíthatja el a targoncából. Az akkumulátorokat vissza kell juttatni a felhasználási ország importőrének. Vegye figyelembe, hogy az akkumulátorokat veszélyes áruként kell kezelni (UN3480, 9. osztály). A pólusokat védeni kell a rövidzárlat ellen. A normál és lemerült akkumulátorokat a P903 előírás szerint kell csomagolni. Az áruk csomagolását és jelölését csak a veszélyes áruk szállításában tapasztalattal rendelkező, szakképzett személy végezheti (az ENSZ által kiadott kézikönyv bekezdésének a képzésre vonatkozó 1.3. pontja szerint). Javítás Az akkumulátort csak szakképzett személy távolíthatja el a targoncából. Ha az akkumulátor meghibásodott, további elemzés céljából minden esetben lépjen kapcsolatba a targonca gyártójának ügyfélszolgálatával, és kérjen tőlük segítséget, mielőtt az akkumulátort visszajuttatja. Vegye figyelembe, hogy az akkumulátorokat veszélyes áruként kell kezelni (UN3480, 9. osztály). A pólusokat védeni kell a rövidzárlat ellen. A sérült/meghibásodott akkumulátorokat a P908 vagy az LP904 előírás szerint kell csomagolni ,

11 Az áruk csomagolását és jelölését csak a veszélyes áruk szállításában tapasztalattal rendelkező, szakképzett személy végezheti (az ENSZ által kiadott kézikönyv bekezdésének a képzésre vonatkozó 1.3. pontja szerint). Hibaelhárítás Ne használjon sérült akkumulátort! Ne érjen hozzá a sérült alkatrészhez, ilyen esetben forduljon szerviztechnikushoz. Az akkumulátor inaktiválódik a kisütés során Ezt az alábbiak idézhetik elő: Sérült kábelek Kiégett biztosíték Túl alacsony cellafeszültség Túl magas vagy alacsony akkumulátor-/cellahőmérséklet Ha ilyet tapasztal, az akkumulátor eltávolítása nélkül vegye szemügyre annak csatlakozásait. Ha sérült kábelek gyanúja merül fel, haladéktalanul lépjen kapcsolatba a szerviztechnikussal. Ha a szemrevételezés során nem észlel sérült kábelt, folytassa a következő lépéssel. Helyezze az akkumulátort a töltőre +5 C és +30 C közötti hőmérsékletű beltéri környezetben. Várjon legalább 1 órát, majd kísérelje meg az akkumulátor újbóli használatát! Ha az akkumulátor nem aktiválódik, vagy aktivált állapota 1-2 percen belül megszűnik, lépjen kapcsolatba a szerviztechnikussal. Az akkumulátor nem tölthető Ezt az alábbiak idézhetik elő: Sérült kábelek Túl magas vagy alacsony akkumulátor-/cellahőmérséklet A töltő megsérült Ha ilyet tapasztal, az akkumulátor és a töltő eltávolítása nélkül vegye szemügyre azok csatlakozásait. Ha sérült kábelek gyanúja merül fel, haladéktalanul lépjen kapcsolatba a szervizelést végző személyzettel. Ha a szemrevételezés során nem észlel sérült kábelt, folytassa a következő lépéssel. Indítsa újra a töltőt, és ha nem működik, folytassa a következő lépéssel. Helyezze az akkumulátort a töltőre +5 C és +30 C közötti hőmérsékletű beltéri környezetben. Várjon legalább 1 órát, majd kísérelje meg az akkumulátor újbóli használatát! Ha az akkumulátor nem aktiválódik, lépjen kapcsolatba a szervizelést végző személyzettel ,

12 Az akkumulátor töltése túl lassú Ezt az alábbiak idézhetik elő: Kiegyensúlyozatlan cellák Túl magas vagy alacsony akkumulátor-/cellahőmérséklet Töltse fel az akkumulátort +5 C és +30 C közötti hőmérsékletű beltéri környezetben, legalább 5 órán keresztül. Ha a töltő nem mutatja az akkumulátor teljesen feltöltött állapotát, lépjen kapcsolatba a szerviztechnikussal ,
