1 Törökbálint Város önkormányzati környezeti információs rendszer Interneten elérhető felhasználói felülete Verzió: 1.0 Tekiré Kft. ViaMap Kft. Készítette: Márta Gergely, Sándor Csaba Budapest,

2 Az Önkormányzati Környezeti Információs Rendszer Interneten keresztül is elérhető. Ehhez kizárólag egy böngészővel és Internet kapcsolattal felszerelt számítógépre van szükség. Ajánljuk a Firefox 3.0, vagy újabb kiadását. Az információs rendszer rendelkezik egy publikus és egy zárt felülettel. A publikus felületet bárki megtekintheti, az ott elérhető funkciókat korlátozás nélkül használhatja, illetve az ott elérhető térképeket szabadon megtekintheti. A zárt felületet csak felhasználónév és jelszó birtokában lehet elérni és itt speciális, az egyes felhasználói csoportoknak megfelelő funkciók érhetők el, jelenleg az önkormányzat munkatársai számára. A publikus Internetes felhasználói felület Az információs rendszer a következő webcímen érhető el: A cím megnyitása után a következő felhasználói felületet láthatjuk: Térképi navigációs eszköz Eszköztár Rétegválasztó ablak Áttekintő térkép Lépték Térképablak koordináta kijelző 2

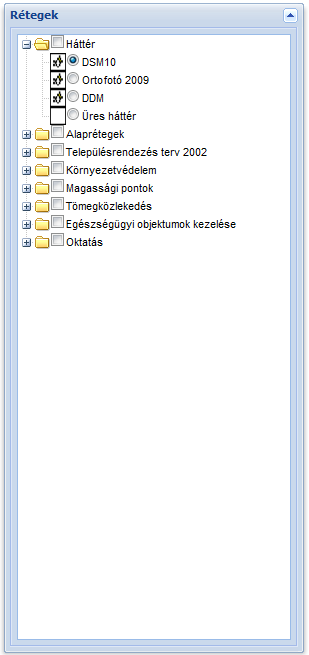

3 Térképablak A térképablakban jelennek meg a rétegválasztóban kiválasztott rétegek. Itt tekinthetők meg a lekérdezések eredményei, az objektumok információi. A rétegek megjelenése függ a méretaránytól is. Például az utcanevek csak erősebb nagyításkor jelennek meg. A térkéablakban látható terület a következőképpen változtatható: húzd és ejtsd módszerrel a térképi háttér elvonszolható, azonos méretarány megtartása mellett dupla kattintással 2 nagyítás érhető el Az egér görgőjének előre ill. hátra történő görgetésével a térkép nagyítható, kicsinyíthető. A következőkben ismertetésre kerülő navigációs eszközzel és áttekintő térkép segítségével. Térképi navigációs eszköz Ez az eszköz a térképablakban látható terület változtatására szolgál, illetve jelzi, hogy milyen méretarány lépcsőt mutat éppen a térképablak. A + és jelre kattintva a nagyítás nő, illetve csökken. A konkrét méretarány lépcsőre kattintva a térképabla a kívánt méretarányra vált. A négy iránba mutató nyilakon kattintva a térképablak a megfelelő irányba elmozdítható. Rétegválasztó ablak Ebben az ablakban választhatók ki a megtekinteni kívánt térképi rétegek. A rétegek hierarchikus rendben választhatók ki. Az első csoport a háttérréteg kiválasztását biztosítja, amelyek közül kizárólag egy választható. A többi rétegcsoportból tetszőleges számú réteg feltehető a térképre. Nagy számú réteg egyszerre történő kiválasztása nagyobb válaszidőt eredményezhet. Az ablak a felfelé mutató nyílra kattintva lekicsinyíthető, hogy ne zavarj a térkép szemlélését. Lépték és koordinátakijelző A lépték mutatja az adott méretarányban egy távolság összehasonlító hosszát méterben. Az összehasonlító távolság a méretarány növelésével együtt csökken. (EOV) koordinátaként. A koordinátakijelző az egérmutató alatti koordinátát teszi leolvashatóvá Egységes Országos Vetületi Rendszerbeli 3

4 Áttekintő térkép és koordinátakijelző Az áttekintő térképen látható a térkép teljes kiterjedése. Piros pontozott vonallal határolt téglalap jelzi a fő térképablakban látható aktuális terület határát. Ezt a téglalapot az egérrel el lehet húzni, ezáltal megváltoztatva a fő térképablakban látható területet. Ha a pontozott téglalap nem látható, akkor a térkép teljes nagyításon áll. Eszköztár Az eszköztárról indíthatók a térképi keresések és lekérdezések. Helyrajziszám keresés A helyrajziszámot kezdje el gépelni a szövegmezőbe, majd a felugró listából egérrel, vagy a nyíl gombokkal válassza ki a kívánt helyrajzi számot. Ha a teljes helyrajzi számot begépelte, nyomjon Enter-t. A térkép az azonosított helyrajzi számra ugrik és a megfelelő földrészletet pirosas színnel ki is emeli a könnyebb azonosítás végett. A kiemelés a szövegmező melletti piros X gombra kattintva megszüntethető. 4

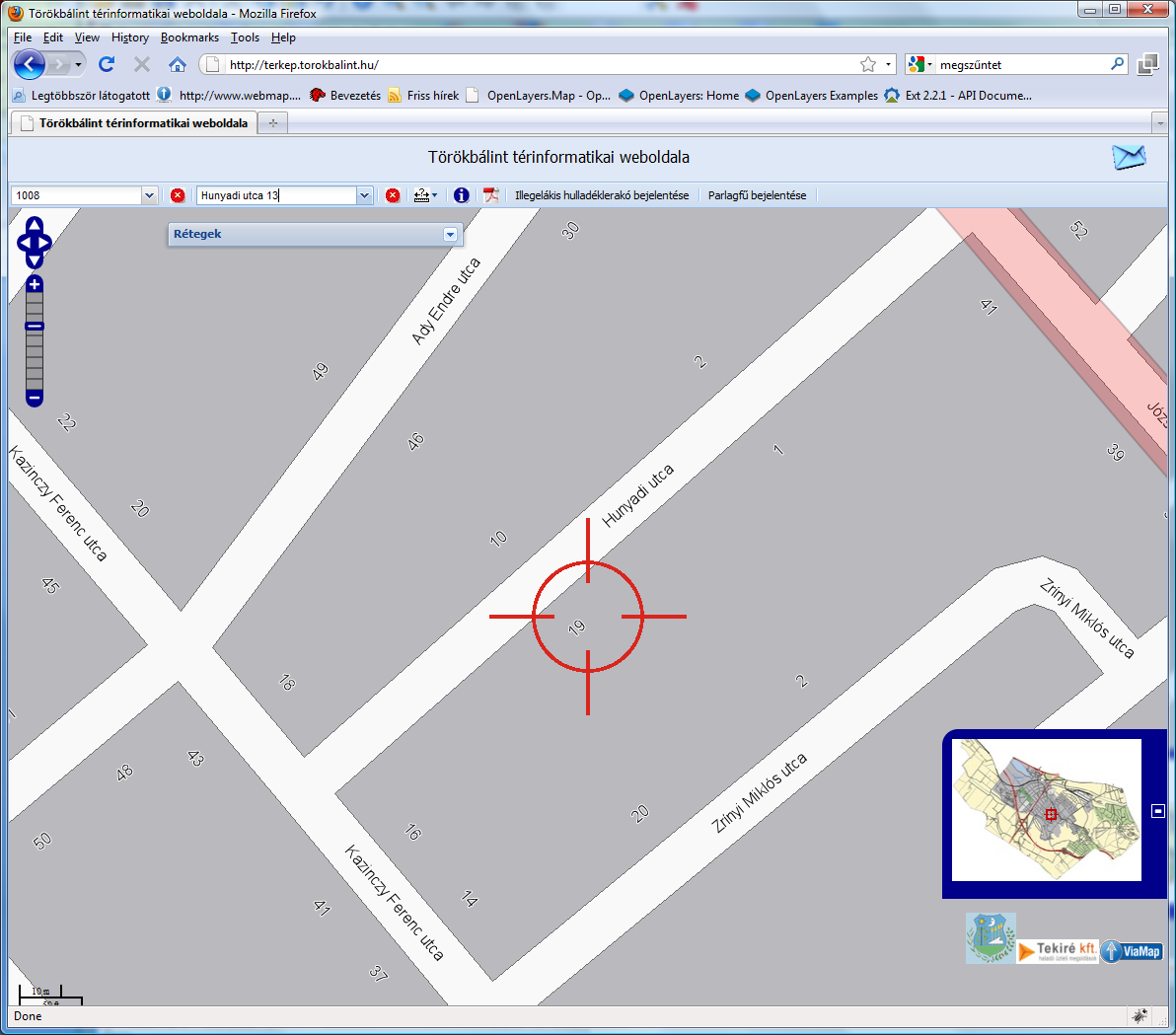

5 Címkeresés A címet kezdje el gépelni a szövegmezőbe, majd a felugró listából egérrel, vagy a nyíl gombokkal válassza ki a kívánt címet. Ha a teljes címet begépelte, nyomjon Enter-t. A térkép az azonosított címre ugrik és a megfelelő címpontot piros célkereszttel ki is emeli a könnyebb azonosítás végett. A címhelyek a sarokponti házszámok közötti interpolálással kerültek megállapításra, nem fedik minden esetben a megfelelő épületeket, eézrt tájékoztató jellegűek. A címadatbázis ennek megfelelően nem tartalmazza az alátört (92/b) és a címtartományt (50-52) tartalmazó házszámokat. piros X gombra kattintva megszüntethető. A kiemelés a szövegmező melletti Mérőeszköz A mérőeszközzel lehet távolságot, területet mérni, valamint egy pont koordinátáját lekérni. Az eszköz két üzemmódban működik: Egyszeri mód esetén egy mérésre van lehetőségünk, melynek eredménye felugró ablakban jelenik meg. Folyamatos mód esetén lehetőségünk van több alakzat rajzolására, melyeknek adatai az egérrel föléállva íródnak ki. A folyamatos mérés vége funkció lép ki ebből az üzemmódból, majd a rajzok törlés funkció tünteti el a megrajzolt alakzatokat. A megfelelő mérő funkció kiválasztása után definiálja a mérendő területet, távolságot, pontot a koordinátalekéréshez. A terület és vonal rajzolása dupla kattintással fejezhető be. A következő példa a folyamatos területmérést szemlélteti: 5

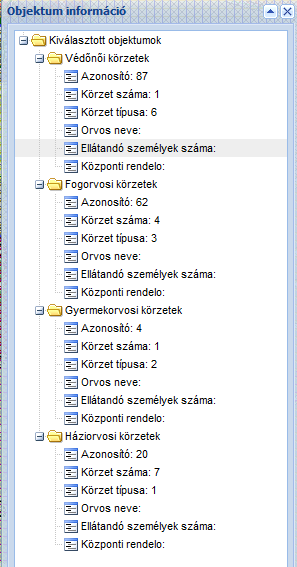

6 1. Terület rajzolása. 2. Dupla kattintással terület rajzolás vége. 3. Egérmutató alakzat fölé állításával terület kijelzése. Objektumok tulajdonságainak lekérése Az i gombra kattintva a térképen azonosíthatók az objektumok és azok tulajdonságai lekérdezhetők. Az azonosítandó objektumnak mindig a bekapcsolt rétegek valamelyikén kell lennie. Az eszköz bekapcsolása után a térképen egyet kell kattintani az objektumo(ko)n. A rendszer a kattintás helyén lekérdezi, hogy melyek az aktív rétegek és azokon milyen objektumok találhatók, majd az eredményt egy új ablakban adja vissza. A rendszer az információ jogosultságok szerint adja vissza, tehát előfordulhat olyan eset, hogy csak olyan rétegek vannak bekapcsolva, amelyekre az adott felhasználónak nincs jogosultsága objektum információt megjeleníteni. Ekkor az objektum információ ablak üresen jelenik meg. Újabb kattintáskor új objektum informácós ablak jelenik meg, ezek a jobb felső sarokban található X gombbal zárhatók be. 6

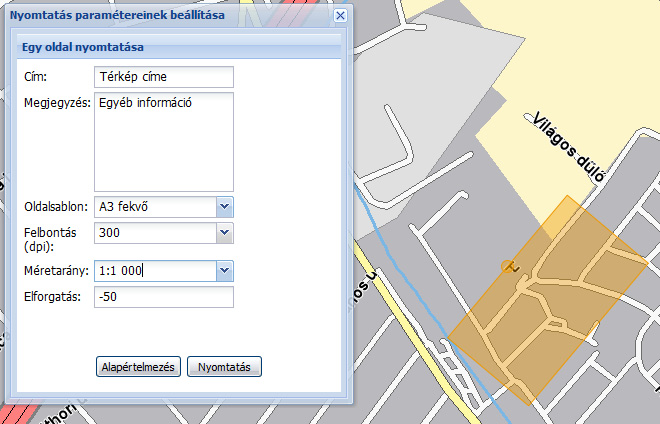

7 Mentés PDF állományba (a könnyű nyomtatás érdekében) A PDF ikonra kattintva a rendszer nyomtatás beállító ablaka jelenik meg. Az ablakban beállítható a dokumentum címe, megjegyzés fűzhető hozzá, kiválaszható a dokumentum papírmérete, felbontása, méretaránya, elforgatása. Az adott beállításoknál a dokumentumba kerülő térképi területet egy sárga téglalap jelzi. A téglalap elmozdítható és elforgatható, hogy ezáltal a legmegfelelőbb kivágatot lehessen létrehozni. A téglalap mérete értelemszerűen a méretarány megváltoztatásával módosítható. Ezt szemlélteti a következő kép. Ha sikerült a terület és egyéb paraméterek kiválasztása, kattintson a Nyomtatás gombra. A rendszer ekkor elkészíti a PDF dokumentumot, majd letölthetővé teszi a böngészőn keresztül: Válassza a megnyitás, vagy a mentés opciót. Az elkészült PDF dokumentum (az aktuális beállításokkal) így néz ki: 7

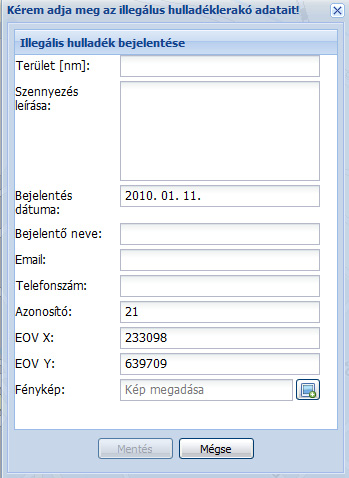

8 A PDF dokumentum ipari szabványként már könnyen nyomtatható, megosztható igény szerint. Illegális hulladéklerakó és parlagfüves terület bejelentése Válassza ki a megfelelő térképi nézetet, amelyen a kívánt szennyezés helye jól látható. A bejelentő funkció a megfelelő gombra kattintásra indul. A rendszer kéri a hulladéklerakó helyének a térképen kattintással történő definiálását. A térképen kattintva megjelenik egy űrlap, melyet ki kell tölteni a bejelentés elküldéséhez. Meg kell adni a szennyezett terület hozzávetőleges méretét, a szennyezés leírását, a bejelentő nevét, -jét, telefonszámát. Ezeken kívül fel kell tölteni egy fotót a jelzett területről a könnyebb azonosítás végett. A Mentés gombra kattintva a rendszer elmenti a központi adatbázisba a bejelentést. Ha ez a folyamat sikeres volt, kapunk egy üzenetet a mellékelt ábra szerint. 8

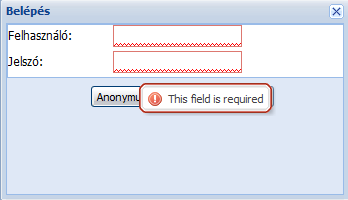

9 küldés A boríték ikonra kattintva levél küldhető a honlap fenntartójának. Meg kell adni a nevet, címet, valamint az üzenet szövegét, majd a küldés gombra kattintva küldhető az üzenet. A zárt Internetes felhasználói felület A zárt felületen a publikus felület összes funkciója elérhető, csak az ettől eltérő funkciókat jelezzük. A zárt felületre belépni itt lehet: A megjelenő ablakban adjuk meg a felhasználó nevét és jelszavát. Sikeres belépés esetén a rendszer felülete megjelenik és üdvözlő szövegben közli, hogy milyen felhasználóként azonosított minket. A zárt felületen a következő kétfajta többletjogosultságokkal rendelkezik a felhasználó: A térképi rétegek közül a jogosultságoknak megfelelően többet láthat, valamint több réteg tulajdonságait érheti el az objektum információ eszköz segítségével. Ezek kezelése teljes mértékben megegyezik a publikus felületnél leírtakkal. Új funkciók jelennek meg, melyek segítik az adott felhasználó munkáját. 9

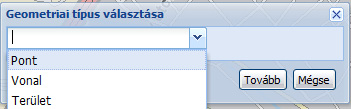

10 Leíró adatok szerkesztése A zárt felületre belépő felhasználóknak lehetősége van a térképi objektumok leíró adatainak szerkesztésére jogosultságuknak megfelelően. A leíró adatok szerkesztése eszközre kattintva a rendszer rákérdez, hogy a rendelkezésre álló rétegek közül melyiken szeretnénk szerkeszteni. A felajánlott rétegek jogosultság szerint változnak. Ha kiválasztottuk a megfelelő réteget, kattintson az Objektum definiálása gombra. A réteg kiválasztása után az objektum információs eszközhöz hasonlóan kattintással rá kell mutatni a kívánt térképi elemre. tárolásáról üzenetet kapunk. A megjelenő, leíró adatok szerkesztése ablakban az azonosított objektumok leíró adatai átszerkeszthetők. Az adatok mentése gombra kattintva a változások elmenthetők. Az adatok sikeres Digitalizálási funkció A digitalizálási funkció segítségével lehetőség van új objektumok felvitelére, meglévők törlésére a jogosultságainknak megfelelően. Új objektum felvitelét választva a munkafolyamat a következő. A rendszer rákérdez, melyik rétegre szeretnénk új objektumot felvinni. A megfelelő kiválasztása után nyomja meg a Tovább gombot. A következő lépés az új objektum fajtájának kiválasztása, ami lehet pont, vonal, vagy terület jellegű. A típus kiválasztása után lehet megrajzolni a kívánt alakzatot. Az alakzat dupla kattintással fejezhető be. Határát a digitalizálás ideje alatt kék vonala jelzi. A digitalizálás befejeztekor megjelenik az új objektum tulajdonságablaka, ami megegyezik a leíró adatok szerkesztése funkciónál bemutatottakkal, csak ebben az esetben üresek a leíró adatok. Azadattábla kitöltése után a 10

11 mentésre kattintva az objektum létrajön és az előre definiált jelkulcsi beállításoknak megfelelően meg is jelenik a térképen. A sikeres felvitelt az adatok tárolása kész üzenet jelzi. 11

12 Fénykép feltöltése funkció A térképen szereplő földrészletetkhez ezen funkció segítségével fénykép csatolható. A funkció indítása után meg kell adni a feltöltendő térkép adatait. Meg kell adni a réteget, a helyrajzi számot, a fénykép leírását, a dátumot és magát a fénykép elérését a saját gépen. A mentésre kattintva a fényképet feltölthetjük a szerverre és elmentődik az adatbázisba is. A fényképet megtekinteni az objektum információ eszköz segítségével lehet. 12
