1 Procontrol KeySafe Lock RFID technológiás biztonsági kulcstartó szekrények Termékismertető Verzió oldal, összesen: 13

2 Tartalomjegyzék Köszöntés... 3 Procontrol rendszer- és termékkínálat áttekintése... 4 KeySafe Lock termékleírás... 6 A KeySafe Lock tulajdonságai... 7 Opciók... 7 A KeySafe Lock rendszer elemei:... 8 Pár kimutatás a Proxernet szoftverből... 8 Típustáblázat, késztermékek összesített jelölése... 9 Opciók a KeySafe Lock szekrényekhez... 9 Altípusok kulcshelyek száma, kapacitás szerint... 9 Altípusok offline-online és online vezérlés szerint Altípusok az ajtónyitás engedélyezése / olvasó típusa szerint Altípusok adatkommunikáció szerint Altípusok tápellátás szerint Altípusok kivitel szerint Altípusok az ajtó kialakítása szerint oldal, összesen: 13

3 Köszönjük, hogy a Procontrol termékét választotta. Köszöntés A Procontrol Elektronikai Kft. az 1980-as évek eleje óta foglalkozik elektronikai eszközök, ipari és épületautomatizálási rendszerek kutatás-fejlesztésével és gyártásával. Innovatív termékei belföldön és külföldön sok száz elégedett felhasználónál működnek, a családi otthonoktól a nemzetközi nagyvállalatokig. A termékkínálatunkat honlapunkon találja meg. 3. oldal, összesen: 13

4 Procontrol rendszer- és termékkínálat áttekintése A Procontrol saját fejlesztésű, intelligens célrendszerei egy közös épületmenedzsment-szoftver rendszer (ProxerNet) moduljaiként lefedik egy nagy igényeket támasztó, korszerű, ún. Smart Building koncepció legtöbb feladatát. A rendszerek mindegyike önálló, innovatív megoldás: hardver és szoftver modulokból igény szerint összeállítható komplett rendszerek, amelyek önállóan, a többi rendszer nélkül egyenként is használhatók, de együttműködnek. Honlapunkon az alábbi rendszer-linkek mindegyike egy rövid, összefoglaló rendszerismertetőre mutat, ahonnan a rendszer moduljegyzékére, onnan pedig az egyes termékismertetőkre lehet eljutni. Maguk a termékek általában önállóan is, de egy, vagy több cél rendszer moduljaként is használhatók. Rendszerek funkciói Rendszerelemek, szolgáltatások Beléptető rendszerek NFC, RFID, biometrikus azonosítók, forgóvillák, forgó-, csúszó-kapuk Munkaidő nyilvántartó rendszerek Órakönyvek, Jelenléti ívek, munkarendek, statisztika Fizető parkoló rendszerek Sorompók, személy és járműazonosítás, fizető-automaták Elektronikus zár rendszerek NFC, RFID, BIO kulcsok, központi zár-menedzsment Kulcs- és értéktároló széf-rendszerek Személy és kulcsazonosítás, gyűjtés, tárolás menedzsment Ipari órák és órahálózatok. GPS szinkron, NTP szerver idő, analóg, digitális mellékórák Kijelzők, információs rendszerek Érintőképernyős információs tornyok, kijelzők, fényújságok Ügyfélirányító rendszerek Sorszámjegy osztók, hívóterminálok, élőhangos ügyfél-hívók Lokációs követő rendszerek Személy és objektumkövető TAGek, telepített belső hálózat. Személyi távfelügyeleti rendszerek Személyi jeladók, karkötők, helyi központ, felügyelő központ. Épületgépészeti (HVAC) rendszerek Fűtés, hűtés, szellőztetés, árnyékolás, világítás menedzsment Wellness Control rendszerek Belépő TAG, bérlet, szekrényzár, szolárium, menedzsment Video felügyeleti rendszerek Kamerás térfigyelés, rögzítés, követés Tűzjelző, és tűzvédelmi rendszerek Tűzjelző érzékelők, beavatkozók, tűzvédelmi központ Behatolás-védelmi rendszerek Nyitás-, mozgás-, törés-érzékelők, jelzőközpont, riasztók Termelésirányítási rendszerek. Termelésmérés, személyi gyűjtés, szerszámkiadás Méréstechnikai rendszerek Fizikai mennyiségek mérése, elektronikai labor műszerek Jármű flotta menedzsment rendszerek Flottakövetés, vezető-, üzemanyag-, tankolás- menedzsment Jegykiadó-fizető automata rendszerek Jegykiadó, kártyakiadó, fizető automaták Nővérhívó és betegkövető rendszerek Rádiós nővérhívó, beteg-követő karkötők és menedzsment Termékek (rendszer-független eszközök): Kártyanyomtatók, kellékek Kártyák, transzponderek, tartozékok Kommunikációs modulok Szenzorok Tápegységek Fargo HID Kártyatokok, nyakszalagok, RFID kulcstartók Ethernet/RS232/RF860/RS485konverterek, modemek,tibbo Hőmérséklet, nyomás, légnedvesség, közelítés, vízbetörés Ipari AC/DC, DC/DC kapcsolóüzemű tápegységek Reméljük, hogy termékeinket és szolgáltatásainkat Önök is megelégedéssel fogják használni. A Procontrol vezetőség 4. oldal, összesen: 13

5 Védett, regisztrált védjegyek: 2015 Procontrol Electronics Ltd. Minden jog fenntartva. A KeySafe ProxerGate, ProxerPort, IP Thermo, IP Stecker, ProxerLock, ProxerStecker, RHS, HI-CALL, HI-GUARD, MEDI-CALL, Pani-Call, PROXER, PROXERNET a Procontrol Electronics Ltd. bejegyzett védjegyei, hivatalos terméknevei. A dokumentumban található védjegyek a bejegyzett tulajdonosok tulajdonát képezik. A Procontrol Electronics Ltd. fenntartja ezen dokumentum szerzői jogait: a dokumentumot a vásárló vállalaton kívüliek részére sokszorosítani, módosítani, publikálni akár részben, akár egészben csak a szerző előzetes írásbeli engedélyével szabad. A Procontrol Electronics Ltd. bármikor megváltoztathatja a dokumentumot és a szoftvert anélkül, hogy erről tájékoztatást adna ki. A Procontrol Electronics Ltd. nem vállal felelősséget a szoftver vagy dokumentáció részleteinek teljes körű pontosságáért, valamely konkrét alkalmazásra való megfelelősségéért. 5. oldal, összesen: 13

6 KeySafe Lock termékleírás Intelligens biztonsági kulcstartó szekrény A KeySafe Lock olyan biztonsági kulcsszekrény, amely csak személyre szóló RFID proximity (közelítő) azonosító transzponderrel (jeladóval) és/vagy PIN kóddal, KeySafe Lock Bio típus esetén ujjlenyomattal is nyitható. Az alapértelmezett off-line/online változatnál a beépített számítógép lehetővé teszi a teljesen önálló működést, és emellett számítógépes hálózatba kapcsolva is felügyelhetjük, hogy ki, mikor, melyik kulcso(ka)t, mennyi időre viszi el. A KeySafe Lock nem engedi elvinni a kulcsokat csak annak, aki arra a kulcsra jogosultsággal bír! Több kulcsszekrény egy adatvezetékre felfűzhető, és a ProxerNet épületautomatizálási szoftver rendszer KeySafe: Intelligens kulcsszekrény-kezelés moduljával (PC-n futó Windows alkalmazás) monitorozható és menedzselhető, valamint épületfelügyeleti rendszerbe integrálható. 6. oldal, összesen: 13

7 A KeySafe Lock tulajdonságai Intelligens biztonsági kulcsszekrény kártyás (RFID), ujjlenyomatos (biometrikus) vagy akár mobiltelefonos (NFC) nyitással. (Opcionálisan a megrendelő meglevő kártyáival is nyitható lehet az ajtó) A szekrény kizárólag jogosult kártyával, azonosítóval nyitható A jogosultság kulcsonként adható, megvonható, akár interneten keresztül, távolról, jogosultság nélkül kulcs nem vihető el Ajtónyitásokat, kulcsforgalmat naplózza: ki, mikor nyitotta a szekrényt, melyik kulcsot vitte el, hozta vissza Számítógéphez kapcsolható, Etherneten - opcionálisan Wi-Fi - lekérdezhető, naplózható Több szekrényes kulcsmenedzsment, Ethernet hálózatba kötött eszközök rendszer szintű kezelése Online-offline kommunikáció: automatikus vegyes üzemű kommunikáció (önmagában is működőképes, a beépített érintőképernyős ipari PC-ről és/vagy a távoli, hálózati PC-n futó ProxerNet szoftverből felprogramozható, lekérdezhető) Menedzsment szoftvere a ProxerNet, melynek többi moduljával (pl. beléptető, munkaidő stb.) képes együttműködni. Jogosultságadás akár adott időperiódusra is megadható Kulcsfoglalási funkció Autókulcsok esetén kilométer állás megadását kérheti a szoftver Automatikusan reteszelő, számozott kulcshüvelyek (reteszelők) Kulcsazonosítás: automatikus, az RFID proximity technológiával egyedien azonosított, RFID kulcsdugók segítségével Kulcstárolási kapacitás: akár több száz (egyedi igények alapján) Kulcskeresés: hol vannak a kulcsaim? Akár másik kulcsszekrényben a hálózaton belül. Biztonsági üvegajtó, opcionálisan teli fém ajtó Hátfalon keresztül rögzíthető A tápfeszültség: 12V (12V/230V, 48 órás szünetmentes tápegység) Modulárisan bővíthető. A szekrény kulcstároló kapacitása igény szerint, 8-as lépcsőkben rendelhető Robosztus acél ház, beltéri kivitel: statikus porszórt bevonatú nemesacél szekrény RAL7035 színben. Elérhető kültéri, szálcsiszolt rozsdamentes acél szekrény IP65 védettséggel, vagy akár páncélszekrénybe beépítés. Opciók Ujjlenyomatolvasós ajtónyitás A megrendelő meglevő kártyáival is nyitható lehet az ajtó Wi-Fi kommunikáció Vandálbiztos krimpelhető kulcskarika SMS riasztás az időhatáron túli kulcsbirtoklásról értesítők a mozgásadatokról 7. oldal, összesen: 13

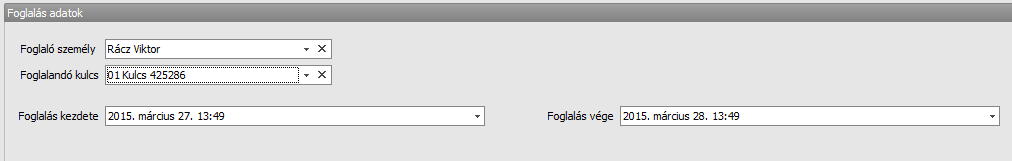

8 A visszahozott autók aktuális kilométer állását kötelezően rögzíteni kelljen a készülék érintőképernyőjén. Riasztó rendszerrel integrálás Beléptető rendszerbe integrálás: kilépési jogosultság engedélyezése csak akkor, ha leadta az összes kulcsot Online verzió Teli fémajtó az alapértelmezett üvegbetétes ajtó helyett Kültéri szálcsiszolt acél kivitel, esővédő tető Több szekrény sorolható Ajtónyitás iránya igény szerint A KeySafe Lock rendszer elemei: KeySafe acélházas, biztonsági üvegajtós falra szerelhető kulcsszekrény Érintőképernyős számítógépes menüvezérlés Biztonsági RFID mágneszár RFID transzponder kulcstartó dugók LED fényjelzők a zárva-nyitva állapot jelzésére PIN billentyűzet Ujjlenyomat olvasó (opcionális) ProxerNet épületautomatizálási szoftver rendszer KeySafe: Intelligens kulcsszekrény-kezelés modulja, a rendszerfelügyeleti és adatkezelő program Pár kimutatás a Proxernet szoftverből Napló Felvett kulcsok listája Kulcsfoglalás 8. oldal, összesen: 13

9 Típustáblázat, késztermékek összesített jelölése Az alábbiakban részletesebben olvashat a fenti táblázatban összefoglalt változatokról. Opciók a KeySafe Lock szekrényekhez GPRS-GSM modem opció (riasztási SMS küldő funkcióra) Vandálbiztos kulcskarika, krimpelhető. Ha a fém kulcskarikára egyszer felfűzi a kulcsokat, majd a krimpelő szerszámmal összenyomja, akkor többé nem lehet roncsolás nélkül levenni a kulcsokat a karikáról. Krimpelő szerszám vandálbiztos kulcskarikához Bilincses vandálbiztos kulcskarika keysafe Lock Opcionális bővítés a kulcstároló rendszer összekapcsolás a kiléptetéssel, vagyis kilépési jogosultság engedélyezése, csak ha leadta az összes kulcsot: Ha valaki felvett egy kulcsot, legkésőbb a távozás előtt le kell adnia. A kulcsot berakhatja másik szekrénybe, mint amiből kivette. A szekrények rögzítik, hogy ki, mikor milyen kulcsot adott le. Ezt a három adatot azonnal elküldik a Host-nak, és a Host azonnal válaszol, hogy kimehet, vagy nem mehet ki. Nem mehet ki választ akkor küld, ha a Host úgy tudja, hogy van még nála kulcs, amit eddig még nem tett vissza a KeySafe szekrények közül egyikbe sem. Ezeket a kulcsneveket a Host leküldi a beléptető rendszernek, és megjelenik a portás képernyőjén, hogy miért nem mehet ki. A kimehet válaszra nyílik a kapu. Altípusok kulcshelyek száma, kapacitás szerint Az igényelt kulcstartók száma szerint számos altípus elérhető. A szekrények felépítése 16 kulcs tárolására alkalmas modulokból történik. A vevő igénye szerint kivitelezhető fél, tehát 8 kulcs tárolására alkalmas modul beépítése is a szekrénybe, amennyiben az igényelt kulcsok száma miatt ez a kiépítés tűnik célszerűnek. 9. oldal, összesen: 13

10 Példa néhány altípusra (tájékoztató jelleggel). Az alábbi táblázatban az ideális helykihasználású javasolt altípusokat színessel jelöltük. A sor folytatható, több szekrény kombinációjával több százas kapacitás is elérhető KeySafe Lock offline-online, porszórt beltéri típus: Reteszelt kulcshüvelyek száma KSL kulcsmodulok száma Kulcshüvelyek száma soronként Szekrények száma Szélesség [mm] Magasság [mm] Mélység[mm] KeySafe Lock FN-P 8 0, KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P KeySafe Lock FN-P oldal, összesen: 13

11 Altípusok offline-online és online vezérlés szerint -FN: Az alaptípus beépített érintőképernyős ipari PC-vel készül. Ennél az online-offline változatnál a beépített számítógép lehetővé teszi a teljesen önálló működést, de ezzel párhuzamosan számítógépes hálózatba kapcsolva, PC-n futó ProxerNet szoftverről is felügyelhetjük, hogy ki, mikor, melyik kulcsot, mennyi időre viszi el. A felhasználók számára a kulcsok praktikus kezelését, keresését a szekrénybe épített PC érintőképernyője segíti. -N: Az opcionális online változat számítógépes hálózatra kapcsolva, a PC-n futó ProxerNet szoftverről monitorozható, menedzselhető. A hálózaton keresztül egy rendszergazda tudja figyelemmel követni a kulcshasználat eseményeit. Mindkét változat támogatja a több szekrényes rendszereket és a kulcskeresés funkciót. A beépített ipari PC által nyújtott extra szolgáltatások: Önálló működés, számítógépes hálózati kapcsolat megszűnése, megszakadása esetén is zavartalan offline működés Kulcskeresés funkció (Hol van a pl. Lexus kulcsa? Ebben a szekrényben melyik pozíción? A hálózat másik szekrényében? Kinél?) Ajtónyitási, kulcsfelvételi napló, előjegyzett foglalási információk megtekinthetők a képernyőn Rendszergazdai hozzáféréssel a kulcsfelvételi jogosultságok felvehetők, módosíthatók az érintőképernyőn Személyazonosításkor név, akár igazolványkép megjelenítése (a portás ellenőrizheti a használatot) Altípusok az ajtónyitás engedélyezése / olvasó típusa szerint RFID proximity közelítőkártyás nyitás (rendelhető PIN kódos és / vagy ujjlenyomatos nyitással együtt is) -EM: A KeySafe Lock termékek, ha a megrendelő másképp nem rendeli, alapértelmezetten 125kHz EM RFID proximity kártyás nyitással készülnek. -Mi: Mifare proximity kártyával, transzponderrel nyitható -NFC: NFC Mifare proximity kártyával, transzponderrel vagy NFC funkcióval ellátott mobiltelefonnal nyitható -FF: Proxer7-FF-485W proximity kártyaolvasó. A Proxer7-FF all-readerrel a megrendelő meglevő kártyáival lesz nyitható a szekrény. (Becsült típus, a használt RFID szabvány egyeztetendő). A Proxer7-FF által olvasott szabványok: LF: emarine (EM4100,4102,4200),ProxCard II, Indala, Indala Kantech, ISO18000, ISO 11784/85 HDX, ISO11784/85 FDX( B), TI RFID (Tiris), Casi Rusco, HITAG 1/S, HITAG 2 HF: ISO 14443A típusú jeladók: Mifare Classic (1k/4k), Mifare Ultralight, Mifare DESFire, Mifare Plus, Mifare ProX, Mifare SmartMX. SLE66R35, ISO típusú jeladók: Texas Instruments TAG-IT Plus, Texas Instruments TAG-IT Standard, Texas Instruments TAG-IT Pro, PicoPass, HID iclass, Legic Advant. ISO-14443B típusú jeladók: SRI512,SRT512,SRI4K,SRIX4k, ISO-14443B típusú kártya emuláció, ISO-18092/NFC típusú kommunikáció: NFCIP-1 szerinti P2P aktív kommunikáció, NFC kártya emuláció (passzív) -RFIDex: Az olvasót a megrendelő is biztosíthatja. Ebben az esetben küldje el számunkra a kártyaolvasót, és néhány meglevő kártyát a rendszer konfigurálásához. 11. oldal, összesen: 13

12 -Bio: ujjlenyomatolvasóval nyitható (rendelhető kártyás és / vagy Pin kódos nyitással együtt is) -PIN: PIN kóddal nyitható (rendelhető kártyás és / vagy ujjlenyomatos nyitással együtt is) A beltéri szekrényeket motoros dugózárral a kültériket ráfordítós retesz zárral szállítjuk. A motoros dugózár mechanikája lehetővé teszi a kulccsal való nyitást is, egyes eszközeinknél az ipari pc-t tartalmazó rekesz is kinyitható ezen a módon. Altípusok adatkommunikáció szerint -E: alapértelmezett adatkommunikációs interfésze az Ethernet, IP hálózati kapcsolat -EWi: Wi-Fi vezeték nélküli kapcsolat rendelhető az eszközbe az alapértelmezett Ethernet interfészen túl Altípusok tápellátás szerint -UPS: akkuval, szünetmentes tápegységgel szállítjuk a szekrényeket alapértelmezetten, mivel biztonsági funkciót is ellátnak, tűzjelző rendszerrel összekötve az ajtót nyitja és minden kulcshelyet felold -PS: a megrendelő egyedi kérésére akkumulátor nélkül is vállaljuk szállítani a terméket Altípusok kivitel szerint - P: A KeySafe Lock szekrények alaptípusai RAL7035 világosszürke színű, falra szerelhető beltéri kivitelben készülnek. Egyéb, a megrendelő által választott egyedi RAL színben és kialakításban, egyedi igények szerint is rendelhető, pl. egy rendelkezésre álló helyre szabott fali süllyesztésű készülék legyártását is vállaljuk. - S: szálcsiszolt rozsdamentes acélházas kivitel IP65 védettséggel akár kültéri alkalmazásra is. - SP88: Igényelhető páncélszekrénybe építhető változat is. 12. oldal, összesen: 13

13 Altípusok az ajtó kialakítása szerint A porszórt beltéri illetve a szálcsiszolt kivitelen belül az ajtó kialakítás szerint további három féle elérhető: -G: üvegbetétes ajtóval (alapértelmezett) -T: teli fém ajtóval (zárt ajtónál az ipari PC nem látszik, nem elérhető) -H: teli fém ajtó, ajtóba épített ipari pc-vel, ami rejti a kulcsdugókat (Hide), az ipari PC zárt ajtónál is elérhető -P Robosztus acél ház, beltéri kivitel: statikus porszórt bevonatú nemesacél szekrény RAL7035 színben. Üvegbetétes ajtóval -S Szálcsiszolt rozsdamentes acél szekrény IP65 védettséggel, kültérre is. Üvegbetétes ajtóval KeySafe SP88 Páncélszekrénybe beépítés -P-G -S-G -S-G Teli fém ajtós változat -P-T Teli fém ajtós változat KeySafe SP88 Teli fém ajtó, ajtóba épített ipari pc-vel, ami rejti a kulcsdugókat (Hide) -P-T -S-T Teli fém ajtó, ajtóba épített ipari pc-vel, ami rejti a kulcsdugókat (Hide) -S-T 13. oldal, összesen: 13
