ESD TESZTERREL RENDELKEZŐ BELÉPTETŐ RENDSZEREK

Átírás

1 1

2 2

3 ESD teszterrel rendelkező beléptető rendszerek ESD TESZTERREL RENDELKEZŐ BELÉPTETŐ RENDSZEREK BIZTONSÁG ÉS GYORSASÁG Az AIJGO teszterek másodpercenként két tesztfolyamatot végeznek. Bal láb, jobb láb és a csuklópánt tesztek mind egyidejűleg, de különböző körökön futnak. A teszter abban az esetben add belépési információt, ha a tesztek eredménye belépésre jogosít. A dupla tesztelési módnak köszönhetően igen nagy biztonságú a teszteredmény. PONTOSSÁG ÉS MEGBÍZHATÓSÁG Az AIJGO 100 V tesztfeszültséget használ, elkerülve ezzel a hibás tesztet. 100 V tesztfeszültség alatti teszteredmény nem megbízható az ESD cipő talpán vagy a sarokpánton lévő piszok és szennyeződés miatt. Ez rossz teszteredményeket eredményez. A 100 V tesztfeszültség megbízható és pontos eredményeket biztosít. SOKOLDALÚ ÉS RUGALMAS Az AIJGO 100 V tesztfeszültséget használ, elkerülve ezzel a hibás tesztet. 100 V tesztfeszültség alatti teszteredmény nem megbízható az ESD cipő talpán vagy a sarokpánton lévő piszok és szennyeződés miatt. Ez rossz teszteredményeket eredményez. A 100 V tesztfeszültség megbízható és pontos eredményeket biztosít. 3

4 LIGHT BAR Rendszer LIGHT BAR RENDSZER A LIGHT BAR egy különleges rendszer, amely LED fényjelzések segítségével nyújt ideális megoldást olyan esetekben, amikor a nagyszámú belépések miatt a gyorsaság és a biztonság nagyon fontos tényező. Acél érintőgombos, magas teherbírású konstrukció, amellyel megelőzhetőek a más fajta nyomógombos rendszerek esetén felmerülő hibák. Az operátoroknak csak meg kell érinteni a gombot, nyomni nem kell. A LIGHT BAR rendszer olyan multinacionális cégek részére lett kifejlesztve, ahol naponta több ezer belépés történik. A 12 energiatakarékos LED lámpa intenzív, vizuális hatással add teszteredményt az operátornak. A teszter megkülönbözteti a csuklópánt, a bal és jobb láb eredményét (Beléphet zöld, Hiba piros): LIGHT BAR rendszer standby állapot BAL LÁB JOBB LÁB CSUKLÓPÁNT LIGHT BAR rendszer üzemben lévő állapot * WS: OK WS: HIBÁS WS: OK WS: OK WS: HIBÁS WS: OK WS: HIBÁS WS: HIBÁS LF: OK LF: OK LF: HIBÁS LF: OK LF: HIBÁS LF: HIBÁS LF: OK LF: HIBÁS RF: OK RF: OK RF: OK RF: HIBÁS RF: HIBÁS RF: HIBÁS RF: HIBÁS RF: OK * WS: csuklópánt, LF: bal láb, RF: jobb láb 4

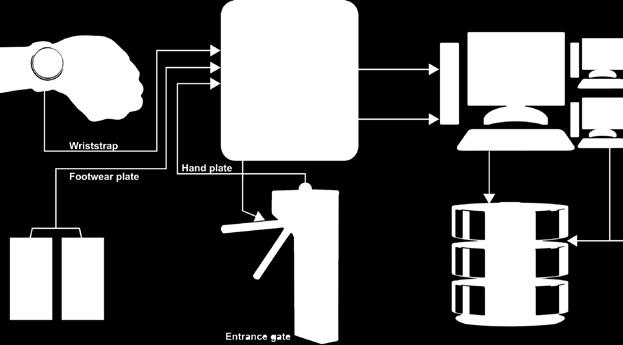

5 COMFORT Rendszer COMFORT RENDSZER A rendszer tökéletes választás azoknak, ahol az ESD területekre való belépésnél nagyon fontos a belépő személy azonosítása. Az operator egy Személyes Chip Kártyát használ, az azonosítást egy RFID olvasó végzi. A teszt eredmény, illetve az azonosítási adatok egy olyan számítógépre kerülnek továbbításra, amely rendelkezik Management Software-rel. Így lehetséges az adatok olvashatósága és tárolhatósága, illetve a paraméterek beállítása. A COMFORT rendszer egy teljesen automatikus megoldást biztosít, az ESD területre való belépéshez, illetve az adatfeldolgozáshoz (személyi adatok, teszt eredmények) RFID RENDSZER Olvassa a Személyes Chip Kártyát, amely tartalmazza a személyes azonosítást és a teszter által végzett teszt alapját képző teszt módszert (Csak a lábbeli tesztelése vagy a lábbeli és a csuklópánt kombinált tesztje vagy VIP). A teszt csak a kártya beolvasása után kezdődik, így sikeres teszt esetén sem tud az operátor, azonosítás nélkül az ESD területre belépni. MANAGEMENT SOFTWARE Az adatbázis MySQL alapon működik. A rendszer kezeli az operátor azonosítási adatait, betölti az operator előzőleg adatbázisba megadott adatait. Megfelelő teszt módszert rendel az operátorhoz (Csak a lábbeli tesztelése vagy a lábbeli és a csuklópánt kombinált tesztelése vagy VIP). A szoftver az AIJGO-31LB/ALU tesztert vezérli. Egyszerre maximum 72 tesztert és 24 számítógépet tud vezérelni. A belépési adatokat.cvs file-ként menti (kompatibilis EXCEL-lel és szöveg szerkesztővel). Automatikusan naplózza a napi eseményeket. Az elfogadási határ változtatható a szoftver által. Abban az esetben, ha a számítógép LAN hálózathoz is csatlakozik, úgy a Management szoftver az Interneten keresztül is elérhető. 5

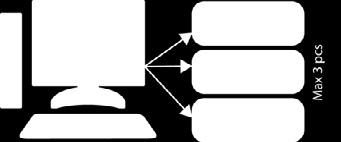

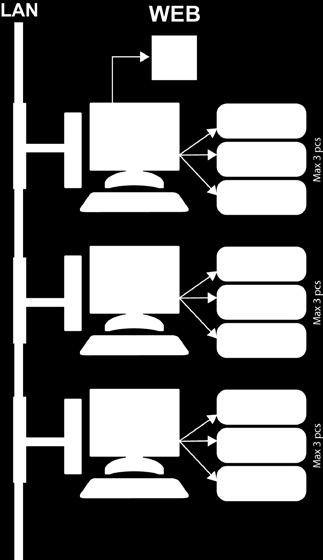

6 COMFORT Rendszer HÁLÓZATI MEGOLDÁS Abban az esetben, ha az ESD terület több bejárattal is rendelkezik és személyi azonosítás is szükséges, minden kapunál kell, hogy legyen RFID olvasóval ellátott ESD teszter. Lehetőség van a tesztereket és a számítógépeket azonos hálózatra kötni és ugyanazzal a szoftverrel vezérelni. Egy számítógéphez és egy Management Software-hez maximum 3 AIJGO- 31LB/ALU kapcsolható. (A számítógép és teszterek közötti maximális távolság 100 méter lehet). Háromnál több AIJGO-31LB/ALU összekötése esetén LAN rendszer szükséges: LAN rendszerben maximum 24 számítógép és maximum 72 AIJGO-31LB/ALU összekapcsolása lehetséges. 6

7 COMPLEX Rendszer COMPLEX RENDSZER Ez a rendszer egy all in one megoldást jelent a forgóvillás beléptető kapunkkal együtt. Ez egy beépített ( buildin ) konstrukció, amely a kapuba beépítve tartalmazza az AIJGO tesztert és a duál lábelektródát. Az installáláshoz semmilyen extra ismeret nem szükséges. A kapu tulajdonságai: Manuális forgatás, mechanikai támogatással A forgás elektronikusan blokkolható Mechanikus fékrendszer Elektromosan vezérelt kar ledobás tűz esetén Tűz esetén áramtalanítás, szabad kijutási lehetőség Csak beltéri használatra 7

8 BELÉPTETŐ RENDSZEREK

9 AIJGO-22LB AIJGO-22LB/ALU LIGHT BAR LÁBBELI ÉS CSUKLÓPÁNT TESZTER DUÁL LÁBELEKTRÓDÁVAL Az AIJGO-22LB/ALU egy könnyen használható LIGHT BAR rendszerrel ellátott lábbeli és csuklópánt teszter, mely egy EPA területre történő belépéskor használható. Ideális választás, amennyiben a nagyszámú belépések miatt, a gyorsaság és a biztonság nagyon fontos tényező. Érintőgombos, magas teherbírású konstrukció. Sokoldalú teszter, mivel a bejárat szabályozásának megfelelően változtatható a megfelelő mérési módszer: Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt. A duál lábelektródának köszönhetően csak egy tesztet kell végezni, mely egyidejűleg méri a jobb és bal lábat. A teszter egy relé csatlakozó segítségével bármilyen kapuhoz csatlakoztatható (forgóvillás beléptető kapu, lengőkapu, stb.). Kialakítható a falra vagy állványra szerelve. LEGFŐBB TULAJDONSÁGAI Lábbeli és csuklópánt teszter ESD területre történő belépéshez LIGHT BAR rendszernek köszönhetően elkülönített teszteredmények (Csuklópánt Bal láb, Jobb láb), teszteredmény fénnyel (LED) és hanggal is jelezve A láb és a csuklópánt egyidejű tesztelése Duál lábelektróda a bal és jobb láb külön történő teszteléséhez Megfelel az IEC és ANSI/ESD S20.20 szabványoknak Választható tesztmód Szofver által beállított ellenállási határ Teszt feszültség Csuklópánt csatlakozás Relé csatlakozó a beléptető kapuhoz Energiaszükséglet Mérete Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt Lábbeli: 100 KΩ - 35 MΩ/100MΩ Csuklópánt: 750 KΩ - 35MΩ 100V 10 mm/4mm patent/banán kombinált csatlakozóval 0,5A/60V 12V DC 215 x 195 x 65 mm AIJGO-22LB/ALU AIJGO-22LB/ALU + AIJGO-22LB/STA CIKKSZÁM AIJGO-22LB/ALU AIJGO-22LB/STA AIJGO-22LB/WAL 9 LEÍRÁS Lábbeli és csuklópánt teszter duál lábelektródával Állvány az AIJGO-22LB/ALU teszterhez Fali konzol

10 AIJGO-22LB AIJGO-22LB/ALU/LCD LIGHT BAR LÁBBELI ÉS CSUKLÓPÁNT TESZTER LCD KIJELZŐVEL ÉS DUÁL LÁBELEKTRÓDÁVAL Az AIJGO-22LB/ALU egy könnyen használható LIGHT BAR rendszerrel ellátott lábbeli és csuklópánt teszter, mely egy EPA területre történő belépéskor használható. Ideális választás, amennyiben a nagyszámú belépések miatt, a gyorsaság és a biztonság nagyon fontos tényező. Érintőgombos, magas teherbírású konstrukció. Sokoldalú teszter, mivel a bejárat szabályozásának megfelelően változtatható a megfelelő mérési módszer: Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt. A duál lábelektródának köszönhetően csak egy tesztet kell végezni, mely egyidejűleg méri a jobb és bal lábat. A beépített LCD kijelzővel a mért értékek láthatóak. A teszter egy relé csatlakozó segítségével bármilyen kapuhoz csatlakoztatható (forgóvillás beléptető kapu, lengőkapu, stb.). Kialakítható a falra vagy állványra szerelve. LEGFŐBB TULAJDONSÁGAI Lábbeli és csuklópánt teszter ESD területre történő belépéshez LIGHT BAR rendszernek köszönhetően elkülönített teszteredmények (Csuklópánt Bal láb, Jobb láb), teszteredmény fénnyel (LED) és hanggal is jelezve A láb és a csuklópánt egyidejű tesztelése Duál lábelektróda a bal és jobb láb külön történő teszteléséhez Megfelel az IEC és ANSI/ESD S20.20 szabványoknak Választható tesztmód LCD kijelző Szofver által beállított ellenállási határ Teszt feszültség Csuklópánt csatlakozás Relé csatlakozó a beléptető kapuhoz Energiaszükséglet Mérete Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt Tesztértékek kijelzéséhez Lábbeli: 100 KΩ - 35 MΩ/100MΩ Csuklópánt: 750 KΩ - 35MΩ 100V 10 mm/4mm patent/banán kombinált csatlakozóval 0,5A/60V 12V DC 215 x 195 x 65 mm AIJGO-22LB/ALU/LCD CIKKSZÁM AIJGO-22LB/ALU/LCD AIJGO-22LB/STA AIJGO-22LB/WAL AIJGO-22LB/ALU/LCD + AIJGO-22LB/STA LEÍRÁS Lábbeli és csuklópánt teszter duál lábelektródával és LCD kijelzővel Állvány az AIJGO-22LB/ALU teszterhez Fali konzol 10

11 AIJGO-22LB AIJGO-22LB/COMP LIGHT BAR & COMPLEX ESD BELÉPTETŐ RENDSZER Az AIJGO-22LB/COMP egy all in one ESD beléptető rendszer, mely tartalmazza: AIJGO-22LB/ALU lábbeli és csuklópánt teztert duál elektródával + AS 110 forgóvillás beléptető kapu Az AIJGO-22LB/ALU egy könnyen használható LIGHT BAR rendszerrel ellátott lábbeli és csuklópánt teszter, mely egy EPA területre történő belépéskor használható. Ideális választás, amennyiben, nagyszámú belépések miatt, a gyorsaság és a biztonság nagyon fontos tényező. Érintőgombos, magas teherbírású konstrukció. Sokoldalú teszter, mivel a bejárat szabályozásának megfelelően változtatható a megfelelő mérési módszer: Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt. A duál lábelektródának köszönhetően csak egy tesztet kell végezni, mely egyidejűleg méri a jobb és bal lábat. COMPLEX rendszer: Az AS110 forgóvillás beléptető kapuba épített AIJGO-22LB/ALU teszter. LEGFŐBB TULAJDONSÁGAI Lábbeli és csuklópánt teszter ESD területre történő belépéshez LIGHT BAR rendszernek köszönhetően elkülönített teszteredmények (Csuklópánt Bal láb, Jobb láb), teszteredmény fénnyel (LED) és hanggal is jelezve A láb és a csuklópánt egyidejű tesztelése Duál lábelektróda a bal és jobb láb külön történő teszteléséhez Megfelel az IEC és ANSI/ESD S20.20 szabványoknak Választható tesztmód Szofver által beállított ellenállási határ Teszt feszültség Csuklópánt csatlakozás Relé csatlakozó a beléptető kapuhoz Energiaszükséglet Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt Lábbeli: 100 KΩ - 35 MΩ/100MΩ Csuklópánt: 750 KΩ - 35MΩ 100V 10 mm/4mm patent/banán kombinált csatlakozóval 0,5A/60V 230V AC AIJGO-BAR1 CIKKSZÁM AIJGO-22LB/COMP AIJGO-BAR1 AIJGO-22LB/COMP LEÍRÁS Lábbeli és csuklópánt teszter duál lábelektródával + AS 110 forgóvillás beléptető kapu Korlát az AIJGO-22LB/ COMP beléptető rendszerhez 11

12 AIJGO-31LB AIJGO-31LB/ALU LIGHT BAR & COMFORT LÁBBELI ÉS CSUKLÓPÁNT TESZTER DUÁL LÁBELEKTRÓDÁVAL + RFID OLVASÓ + ALL IN ONE PC + MANAGEMENT SZOFTVER Az AIJGO-31LB/ALU egy könnyen használható LIGHT BAR & COMFORT rendszerrel ellátott lábbeli és csuklópánt teszter, mely egy EPA területre történő belépéskor használható. *A Management Szoftvert az AIJGO-31LB/ALU teszterrel együtt kell megrendelni! Abban az esetben, ha több tesztert szeretne, egy hálózatba kapcsolni kérjük, küldje el hálózati kialakításának tervét, hogy pontos ajánlatot tudjunk Önnek készíteni! LIGHT BAR RENDSZER Ideális választás, amennyiben, a nagyszámú belépések száma miatt a gyorsaság és a biztonság nagyon fontos tényező. Érintőgombos, magas teherbírású konstrukció. COMFORT RENDSZER A teszter RFID olvasó segítségével biztosít egyszerű belépést. A RFID olvasó végzi a személyazonosítást és a kapott adatokat (személyi és mért adatok) egy számítógépre továbbítja. A Management szoftver kezeli a személyi adatokat, teszt módszereket és eredményeket. Az adatok olvasása és mentése egy számítógép segítségével történik. Abban az esetben, ha a számítógép LAN hálózathoz is csatlakozik, úgy a Management szoftver az Interneten keresztül is elérhető. Egy hálózathoz több AIJGO-31LB/ ALU teszter bekötésére van lehetőség. Sokoldalú teszter, mely a Management Szoftver és egy Személyes Chip kártya segítségével a belépő személynek és a bejárat szabályozásának megfelelően mérési módszert választja: Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt vagy VIP. A duál lábelektródának köszönhetően csak egy tesztet kell végezni, mely egyidejűleg méri a jobb és bal lábat. Bármilyen kapuhoz csatlakoztatható (forgóvillás beléptető kapu, lengőkapu, stb.). LEGFŐBB TULAJDONSÁGAI Lábbeli és csuklópánt teszter ESD területre történő belépéshez LIGHT BAR rendszernek köszönhetően elkülönített teszteredmények (Csuklópánt Bal láb, Jobb láb), teszteredmény fénnyel (LED) és hanggal is jelezve A láb és a csuklópánt egyidejű tesztelése Duál lábelektróda a bal és jobb láb külön történő teszteléséhez Megfelel az IEC és ANSI/ESD S20.20 szabványoknak Választható tesztmód Szofver által beállított ellenállási határ Teszt feszültség Csuklópánt csatlakozás Relé csatlakozó a beléptető kapuhoz Operációs rendszer Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt Lábbeli: 100 KΩ - 35 MΩ/100MΩ Csuklópánt: 750 KΩ - 35MΩ 100V 10 mm/4mm patent/banán kombinált csatlakozóval 0,5A/60V Windows 10 Embedded Számítógép csatlakozás RS 232 Energiaszükséglet 12V DC Mérete 215 x 195 x 65 mm 12

13 AIJGO-31LB RFID OLVASÓ Multifunkciós RFID olvasó amely a legtöbb ismert RFID szabványt képes kezelni LF olvasó (low frequency), vagyis alacsony frekvencián (125/134kHz) gerjesztett típusok: emarine (EM4100,4102,4200) HID ProxCard II Indala Indala Kantech ISO18000 ISO 11784/85 HDX ISO11784/85 FDX(-B) TI RFID (Tiris, pl. RI-TRP-R4FF, RI-TRP-W4FF) Casi Rusco HITAG 1/S HITAG 2 HF olvasó (high frequency, vagyis magas frekvencián (13.56MHz) gerjesztett típusok: ISO-14443A típusú jeladók: Mifare Classic (1k/4k) Mifare Ultralight Mifare DESFire Mifare Plus Mifare ProX Mifare SmartMX ISO típusú jeladók: Texas Instruments TAG-IT Plus Texas Instruments TAG-IT Standard Texas Instruments TAG-IT Pro PicoPass HID iclass Legic Advant ISO-14443B típusú jeladók: SRI512,SRT512,SRI4K,SRIX4k ISO-14443B típusú kártya emuláció ISO-18092/NFC típusú kommunikáció: NFCIP-1 szerinti P2P aktív kommunikáció NFC kártya emuláció (passzív) NFC funkcióval ellátott mobiltelefon (Android, ios, Windows Mobile) az előzőleg felsorolt üzemmódokban Meglévő munkaidő nyilvántartó és beléptető rendszerrel működése összehangolható (külön fejlesztés, megállapodás alapján) 13

14 AIJGO-31LB MANAGEMENT SOFTWARE A belépési adatokat.cvs file-ként menti (kompatibilis EXCEL-lel és szöveg szerkesztővel) Automatikusan naplózza a napi eseményeket Változtatható elfogadási határok TELJES RENDSZER AIJGO-31LB/ALU Lábbeli és csuklópánt teszter duál lábelektródával + RFID olvasó All in One számítógép Management Szoftvert és illesztő programokat tartalmazó CD AC adapter AIJGO-31LB/ALU AIJGO-31LB/ALU/MON + AIJGO-31LB/STA CIKKSZÁM LEÍRÁS AIJGO-31LB/ALU/MON LIGHT BAR és COMPLEX Lábbeli és csuklópánt teszter duál lábelektródával + RFID olvasó + PC monitorral AIJGO-31LB/SFW AIJGO-31LB/STA Management Szoftver AIJGO-31LB/ALU rendszerhez Állvány az AIJGO-31LB/ ALU beléptető rendszerhez 14

15 AIJGO-31LB AIJGO-31LB/COMP LIGHT BAR & COMFORT & COMPLEX ESD BELÉPTETŐ RENDSZER Az AIJGO-31LB/ALU egy könnyen használható LIGHT BAR & COMFORT rendszerrel ellátott lábbeli és csuklópánt teszter, mely egy EPA területre történő belépéskor használható. *A Management Szoftvert az AIJGO-31LB/ALU teszterrel együtt kell megrendelni! Abban az esetben, ha több tesztert szeretne, egy hálózatba kapcsolni kérjük, küldje el hálózati kialakításának tervét, hogy pontos ajánlatot tudjunk Önnek készíteni! LIGHT BAR RENDSZER Ideális választás, amennyiben, a nagyszámú belépések száma miatt a gyorsaság és a biztonság nagyon fontos tényező. Érintőgombos, magas teherbírású konstrukció. COMFORT RENDSZER A teszter RFID olvasó segítségével biztosít egyszerű belépést. A RFID olvasó végzi a személyazonosítást és a kapott adatokat (személyi és mért adatok) egy számítógépre továbbítja. A Management szoftver kezeli a személyi adatokat, teszt módszereket és eredményeket. Az adatok olvasása és mentése azonos számítógép segítségével történik. Abban az esetben, ha a számítógép LAN hálózathoz is csatlakozik, úgy a Management szoftver az Interneten keresztül is elérhető. Egy hálózathoz több AIJGO-31LB/ ALU teszter bekötésére van lehetőség. COMPLEX RENDSZER AS 110 forgóvillás beléptető kapuba beépített AIJGO-31LB/ALU teszter. A következő variációban elérhető all in one konstrukció: Érintőképernyős monitorral és számítógéppel Sokoldalú teszter, mely a Management Szoftver és egy Személyes Chip kártya segítségével a belépő személynek és a bejárat szabályozásának megfelelően mérési módszert választja: Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt vagy VIP. A duál lábelektródának köszönhetően csak egy tesztet kell végezni, mely egyidejűleg méri a jobb és bal lábat. LEGFŐBB TULAJDONSÁGAI Lábbeli és csuklópánt teszter ESD területre történő belépéshez LIGHT BAR rendszernek köszönhetően elkülönített teszteredmények (Csuklópánt Bal láb, Jobb láb), teszteredmény fénnyel (LED) és hanggal is jelezve A láb és a csuklópánt egyidejű tesztelése Duál lábelektróda a bal és jobb láb külön történő teszteléséhez Megfelel az IEC és ANSI/ESD S20.20 szabványoknak Szofver által beállított ellenállási határ Teszt feszültség Csuklópánt csatlakozás Operációs rendszer Számítógép csatlakozás RS 232 Energiaszükséglet 230V AC Lábbeli: 100 KΩ - 35 MΩ/100MΩ Csuklópánt: 750 KΩ - 35MΩ 100V 10 mm/4mm patent/banán kombinált csatlakozóval Windows 10 Embedded 15

16 AIJGO-31LB RFID OLVASÓ Multifunkciós RFID olvasó amely a legtöbb ismert RFID szabványt képes kezelni LF olvasó (low frequency), vagyis alacsony frekvencián (125/134kHz) gerjesztett típusok: emarine (EM4100,4102,4200) HID ProxCard II Indala Indala Kantech ISO18000 ISO 11784/85 HDX ISO11784/85 FDX(-B) TI RFID (Tiris, pl. RI-TRP-R4FF, RI-TRP-W4FF) Casi Rusco HITAG 1/S HITAG 2 HF olvasó (high frequency, vagyis magas frekvencián (13.56MHz) gerjesztett típusok: ISO-14443A típusú jeladók: Mifare Classic (1k/4k) Mifare Ultralight Mifare DESFire Mifare Plus Mifare ProX Mifare SmartMX ISO típusú jeladók: Texas Instruments TAG-IT Plus Texas Instruments TAG-IT Standard Texas Instruments TAG-IT Pro PicoPass HID iclass Legic Advant ISO-14443B típusú jeladók: SRI512,SRT512,SRI4K,SRIX4k ISO-14443B típusú kártya emuláció ISO-18092/NFC típusú kommunikáció: NFCIP-1 szerinti P2P aktív kommunikáció NFC kártya emuláció (passzív) NFC funkcióval ellátott mobiltelefon (Android, ios, Windows Mobile) az előzőleg felsorolt üzemmódokban Meglévő munkaidő nyilvántartó és beléptető rendszerrel működése összehangolható (külön fejlesztés, megállapodás alapján) 16

17 AIJGO-31LB MANAGEMENT SOFTWARE A belépési adatokat.cvs file-ként menti (kompatibilis EXCEL-lel és szöveg szerkesztővel) Automatikusan naplózza a napi eseményeket Változtatható elfogadási határok TELJES RENDSZER AIJGO-31LB/ALU Lábbeli és csuklópánt teszter duál lábelektródával + RFID olvasó All in One számítógép Management Szoftvert és illesztő programokat tartalmazó CD AC adapter AIJGO-31LB/COMP2 + AIJGO-BAR1 CIKKSZÁM AIJGO-31LB/COMP2 AIJGO-31LB/SFW AIJGO-BAR1 LEÍRÁS LIGHT BAR & COMFORT & COMPLEX Lábbeli és csuklópánt teszter duál lábelektródával + RFID olvasó + beépített PC, érintőképernyős monitorral + AS110 forgóvillás beléptető kapu Management Szoftver AIJGO-31LB/ALU rendszerhez Korlát az AIJGO-31LB/COMP beléptető rendszerhez 17

18 AIJGO-32LB AIJGO-32LB/ALU LIGHT BAR & COMFORT LÁBBELI ÉS CSUKLÓPÁNT TESZTER DUÁL LÁBELEKTRÓDÁVAL + RFID OLVASÓ Az AIJGO-32LB/ALU egy könnyen használható LIGHT BAR & COMFORT rendszerrel ellátott lábbeli és csuklópánt teszter, mely egy EPA területre történő belépéskor használható. A konstrukció azon felhasználóknak van kialakítva, akik meglévő rendszereikhez szeretnék illeszteni az AIJGO ESD beléptető rendszerét (SAP, ORACLE, munkaidő nyilvántartó szoftver, stb.) Továbbá olyan cégeknek, akik komplex beléptető rendszereket gyártanak, telepítenek. LIGHT BAR RENDSZER Ideális választás, amennyiben, a nagyszámú belépések száma miatt a gyorsaság és a biztonság nagyon fontos tényező. Érintőgombos, magas teherbírású konstrukció. COMFORT RENDSZER A teszter RFID olvasó segítségével biztosít egyszerű belépést. A RFID olvasó végzi a személyazonosítást és a kapott adatokat (mérési megfelelés és mért adatok) soros porton keresztül továbbítja. Pass, Fail, kimeneti irány relé kimenetek (NO). ESD teszter vezérlése RS-232 protokollon keresztül. Méréshatár állítási lehetőség. Ideális azoknak akik nem szeretnének több különböző rendszert vagy adatbázist összehangolni, kisebb fejlesztéssel egy saját már működő rendszerbe illeszthető. Sokoldalú teszter, mely egy Személyes Chip kártya segítségével a belépő személynek és a bejárat szabályozásának megfelelően mérési módszert választja: Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt vagy VIP. A duál lábelektródának köszönhetően csak egy tesztet kell végezni, mely egyidejűleg méri a jobb és bal lábat. Bármilyen kapuhoz csatlakoztatható (forgóvillás beléptető kapu, lengőkapu, stb.). LEGFŐBB TULAJDONSÁGAI Lábbeli és csuklópánt teszter ESD területre történő belépéshez LIGHT BAR rendszernek köszönhetően elkülönített teszteredmények (Csuklópánt Bal láb, Jobb láb), teszteredmény fénnyel (LED) és hanggal is jelezve A láb és a csuklópánt egyidejű tesztelése Duál lábelektróda a bal és jobb láb külön történő teszteléséhez Megfelel az IEC és ANSI/ESD S20.20 szabványoknak Választható tesztmód Szofver által beállított ellenállási határ Teszt feszültség Csuklópánt csatlakozás Relé csatlakozó a beléptető kapuhoz Számítógép csatlakozás Energiaszükséglet Mérete Csak lábbeli teszt, vagy lábbeli és csuklópánt kombinált teszt Lábbeli: 100 KΩ - 35 MΩ/100MΩ Csuklópánt: 750 KΩ - 35MΩ 100V 10 mm/4mm patent/banán kombinált csatlakozóval 0,5A/60V RS 232 (D-SUB 9 kábelen keresztül) 12V DC 215 x 195 x 65 mm 18

19 AIJGO-32LB RFID OLVASÓ Multifunkciós RFID olvasó amely a legtöbb ismert RFID szabványt képes kezelni LF olvasó (low frequency), vagyis alacsony frekvencián (125/134kHz) gerjesztett típusok: emarine (EM4100,4102,4200) HID ProxCard II Indala Indala Kantech ISO18000 ISO 11784/85 HDX ISO11784/85 FDX(-B) TI RFID (Tiris, pl. RI-TRP-R4FF, RI-TRP-W4FF) Casi Rusco HITAG 1/S HITAG 2 HF olvasó (high frequency, vagyis magas frekvencián (13.56MHz) gerjesztett típusok: ISO-14443A típusú jeladók: Mifare Classic (1k/4k) Mifare Ultralight Mifare DESFire Mifare Plus Mifare ProX Mifare SmartMX ISO típusú jeladók: Texas Instruments TAG-IT Plus Texas Instruments TAG-IT Standard Texas Instruments TAG-IT Pro PicoPass HID iclass Legic Advant ISO-14443B típusú jeladók: SRI512,SRT512,SRI4K,SRIX4k ISO-14443B típusú kártya emuláció ISO-18092/NFC típusú kommunikáció: NFCIP-1 szerinti P2P aktív kommunikáció NFC kártya emuláció (passzív) NFC funkcióval ellátott mobiltelefon (Android, ios, Windows Mobile) az előzőleg felsorolt üzemmódokban 19

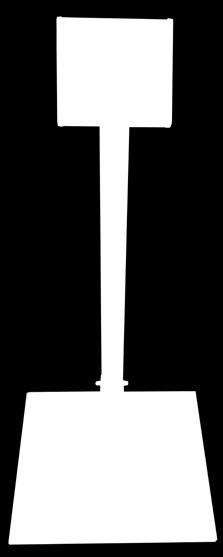

20 AIJGO-32LB TELJES RENDSZER AIJGO-32LB/ALU Lábbeli és csuklópánt teszter duál lábelektródával + RFID olvasó AC adapter AIJGO-32LB/ALU AIJGO-32LB/ALU + AIJGO-32LB/STA CIKKSZÁM LEÍRÁS AIJGO-32LB/ALU LIGHT BAR és COMPLEX Lábbeli és csuklópánt teszter duál lábelektródával + RFID olvasó (számítógép és Management szoftver nélkül) AIJGO-32LB/STA Állvány az AIJGO-32LB/ ALU beléptető rendszerhez 20

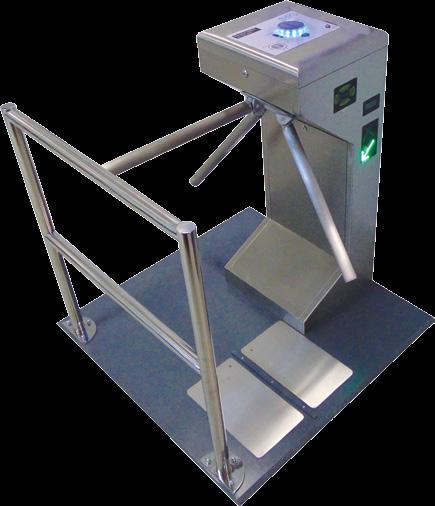

21 AIJGO-32LB AIJGO-32LB/ALU/COMP LIGHT BAR & COMFORT & COMPLEX LÁBBELI ÉS CSUKLÓPÁNT TESZTER DUÁL LÁBELEKTRÓDÁVAL + RFID OLVASÓ Az AIJGO-32LB/ALU egy könnyen használható LIGHT BAR & COMFORT & COMPLEX rendszerrel ellátott lábbeli és csuklópánt teszter, mely egy EPA területre történő belépéskor használható, kombinálva beléptető kapuval. A konstrukció azon felhasználóknak van kialakítva, akik meglévő rendszereikhez szeretnék illeszteni az AIJGO ESD beléptető rendszerét (SAP, ORACLE, munkaidő nyilvántartó szoftver, stb.) Továbbá olyan cégeknek, akik komplex beléptető rendszereket gyártanak, telepítenek. LIGHT BAR RENDSZER Ideális választás, amennyiben, a nagyszámú belépések száma miatt a gyorsaság és a biztonság nagyon fontos tényező. Érintőgombos, magas teherbírású konstrukció. COMFORT RENDSZER A teszter RFID olvasó segítségével biztosít egyszerű belépést. A RFID olvasó végzi a személyazonosítást és a kapott adatokat (mérési megfelelés és mért adatok) soros porton keresztül továbbítja. Pass, Fail, kimeneti irány relé kimenetek (NO). ESD teszter vezérlése RS-232 protokollon keresztül. Méréshatár állítási lehetőség. Ideális azoknak akik nem szeretnének több különböző rendszert vagy adatbázist összehangolni, kisebb fejlesztéssel egy saját már működő rendszerbe illeszthető. COMPLEX RENDSZER AS 110 forgóvillás beléptető kapuba beépített AIJGO-32LB/ALU teszter. Sokoldalú teszter, mely egy Személyes Chip kártya segítségével a belépő személynek és a bejárat szabályozásának megfelelően mérési módszert választja: Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt vagy VIP. A duál lábelektródának köszönhetően csak egy tesztet kell végezni, mely egyidejűleg méri a jobb és bal lábat. LEGFŐBB TULAJDONSÁGAI Lábbeli és csuklópánt teszter ESD területre történő belépéshez LIGHT BAR rendszernek köszönhetően elkülönített teszteredmények (Csuklópánt Bal láb, Jobb láb), teszteredmény fénnyel (LED) és hanggal is jelezve A láb és a csuklópánt egyidejű tesztelése Duál lábelektróda a bal és jobb láb külön történő teszteléséhez Megfelel az IEC és ANSI/ESD S20.20 szabványoknak Választható tesztmód Szofver által beállított ellenállási határ Teszt feszültség Csuklópánt csatlakozás Számítógép csatlakozás Energiaszükséglet Csak lábbeli teszt vagy lábbeli és csuklópánt kombinált teszt Lábbeli: 100 KΩ - 35 MΩ/100MΩ Csuklópánt: 750 KΩ - 35MΩ 100V 10 mm/4mm patent/banán kombinált csatlakozóval RS 232 (D-SUB 9 kábelen keresztül) 12V DC 21

22 AIJGO-32LB RFID OLVASÓ Multifunkciós RFID olvasó amely a legtöbb ismert RFID szabványt képes kezelni LF olvasó (low frequency), vagyis alacsony frekvencián (125/134kHz) gerjesztett típusok: emarine (EM4100,4102,4200) HID ProxCard II Indala Indala Kantech ISO18000 ISO 11784/85 HDX ISO11784/85 FDX(-B) TI RFID (Tiris, pl. RI-TRP-R4FF, RI-TRP-W4FF) Casi Rusco HITAG 1/S HITAG 2 HF olvasó (high frequency, vagyis magas frekvencián (13.56MHz) gerjesztett típusok: ISO-14443A típusú jeladók: Mifare Classic (1k/4k) Mifare Ultralight Mifare DESFire Mifare Plus Mifare ProX Mifare SmartMX ISO típusú jeladók: Texas Instruments TAG-IT Plus Texas Instruments TAG-IT Standard Texas Instruments TAG-IT Pro PicoPass HID iclass Legic Advant ISO-14443B típusú jeladók: SRI512,SRT512,SRI4K,SRIX4k ISO-14443B típusú kártya emuláció ISO-18092/NFC típusú kommunikáció: NFCIP-1 szerinti P2P aktív kommunikáció NFC kártya emuláció (passzív) NFC funkcióval ellátott mobiltelefon (Android, ios, Windows Mobile) az előzőleg felsorolt üzemmódokban 22

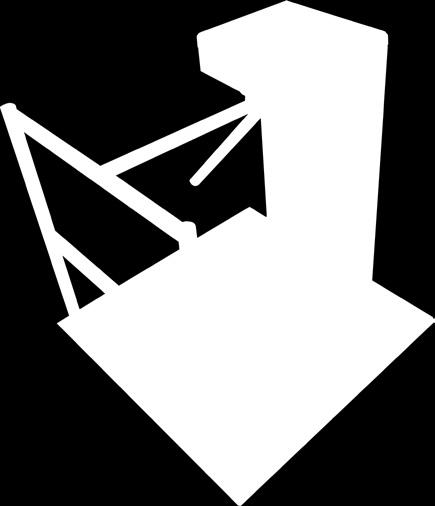

23 AIJGO-32LB TELJES RENDSZER AIJGO-32LB/ALU Lábbeli és csuklópánt teszter duál lábelektródával + RFID olvasó Beléptető kapu AC adapter AIJGO-32LB/COMP + AIJGO-BAR1 CIKKSZÁM AIJGO-32LB/COMP AIJGO-BAR1 LEÍRÁS LIGHT BAR & COMFORT & COMPLEX Lábbeli és csuklópánt teszter duál lábelektródával + RFID olvasó + AS110 forgóvillás beléptető kapu (számítógép és Management szoftver nélkül) Korlát az AIJGO-32LB/COMP beléptető rendszerhez 23

24 ESD MŰSZEREK ÉS TESZTEREK

25 ESD Műszerek ELLENÁLLÁS DEKÁD Ellenállás dekádok teszterek kalibráláshoz CSUKLÓPÁNT MONITOR LÁMPA CSATLAKOZÁSSAL (ENERGY SAVING) Csuklópánt monitor az ESD területen való munkavégzéshez, csuklópánt és az ESD védett munkahely (asztalborítás) folyamatos méréséhez, fény - és hangjelzés a teszteredmény mutatáshoz, 1 csuklópánttal használható. RENDELÉSI KÓD AIJGO-5.1 TÍPUS Ellenállás dekád Ellenállás határok: Piros < 100KΩ < Zöld < 30MΩ < Piros Tesztfeszültség: 5 V A monitorhoz kapcsolt lámpa csak abban az esetben világít ha munkafelület megfelel a méréseknek és ha a csuklópánt csatlakoztatva van a monitorhoz! Ebben az esetben jelentős energia megtakarítás érhető el a munkaállomáson! KIEGÉSZÍTŐK ESD MÉRÉSEKHEZ AIJGO-2 RENDELÉSI KÓD AIJGO-12.8 TÍPUS Csuklópánt monitor lámpa csatlakozással AIJGO-3 AIJGO-13 CSUKLÓPÁNT MONITOR Csuklópánt monitor az ESD területen való munkavégzéshez, csuklópánt és az ESD védett munkahely (asztalborítás) folyamatos méréséhez, fény - és hangjelzés a teszteredmény mutatáshoz, 1 csuklópánttal használható. Ellenállás határok: Piros < 100KΩ < Zöld < 30MΩ < Piros Tesztfeszültség: 5 V AIJGO-4 RENDELÉSI KÓD AIJGO-2 AIJGO-3 AIJGO-4 AIJGO-4.1 AIJGO-4.2 AIJGO-13 TÍPUS counter elektróda elektróda az ESD kesztyűk méréséhez földelő elektróda, 25 cm hossz földelő elektróda, 50 cm hossz földelő elektróda, 100 cm hossz kézi elektróda RENDELÉSI KÓD AIJGO-12.1 TÍPUS Csuklópánt monitor 25

26 ESD Teszterek WALKING TESTER Az AIJGO-60 Walking teszter az ESD padlón sétáló személyen keletkező elektrosztatikus töltések mérésére alkalmas. A mért maximális feszültség értékeket a készülék egy LCD kijelzőn jeleníti meg numerikus és grafikus módon. ELLENÁLLÁSMÉRŐ Az AIJGO-61 ellenállásmérő, hő és pára mérő funkcióval, kombinált mérő készülék az ESD védelmi szabványokban meghatározott szabványos mérésekre alkalmas. A mért értékeket a készülék egy LCD kijelzőn jeleníti meg numerikus módon. Méretek 93 x 185 x 35 mm (SZ x H x M) Tömeg 350g Mérési tartomány ±2000 V Mérési pontosság < 10% Mintavételezés 250 µs Adat kimenet +5V Kijelző Grafikus 128 x 64 pixel, LED Háttérvilágítás Tápellátás 4db 1,5 V-os AA ceruza elem Üzemidő kb óra Az AIJGO-60 Walking teszter 20 mérési eredményt képes tárolni, melyet a mérések elvégzését követően a mérési erednyek PC-n megtekinthetőek. Az AIJGO-61 All in One ellenállásmérő, mert a méréstartománya 0 Ohm 1 TOhm, ezért használható hagyományos ellenállásmérésre és ESD ellenállásmérések elvégzésére egyaránt! ESD ellenállásmérések egy lépésben! Az ellenállás értékek mérésével a környezeti hőmérséklet és páratartalom adatok is rögzítésre kerülnek! Méretek 93 x 185 x 35 mm (SZ x H x M) Tömeg 370g Mérőfeszültségek 10V, 100V, 500V Hőmérséklet ás páratartalom mérés Mérési tartomány 0 Ohm 1 TOhm Mérési pontosság 0 >>10 9 Ω ±10%; 10 9 >> Ω ±20% Mérő elektróda 2 darab szabványos 2,25 ±0,25 Kg Adat kimenet +5V Kijelző Grafikus 128 x 64 pixel, LED Háttérvilágítás Tápellátás 4db 1,5 V-os AA ceruza elem Üzemidő kb óra Az AIJGO-61 Ellenállásmérő a mérési eredményeket képes tárolni, melyet a mérések elvégzését követően a mérési eredmények PC-n megtekinthetőek. RENDELÉSI KÓD AIJGO-60 TÍPUS Walking Tester készlet RENDELÉSI KÓD AIJGO-61 TÍPUS All on One Ellenállásmérő készlet 26
