2F Iskola fejlesztői dokumentáció

Átírás

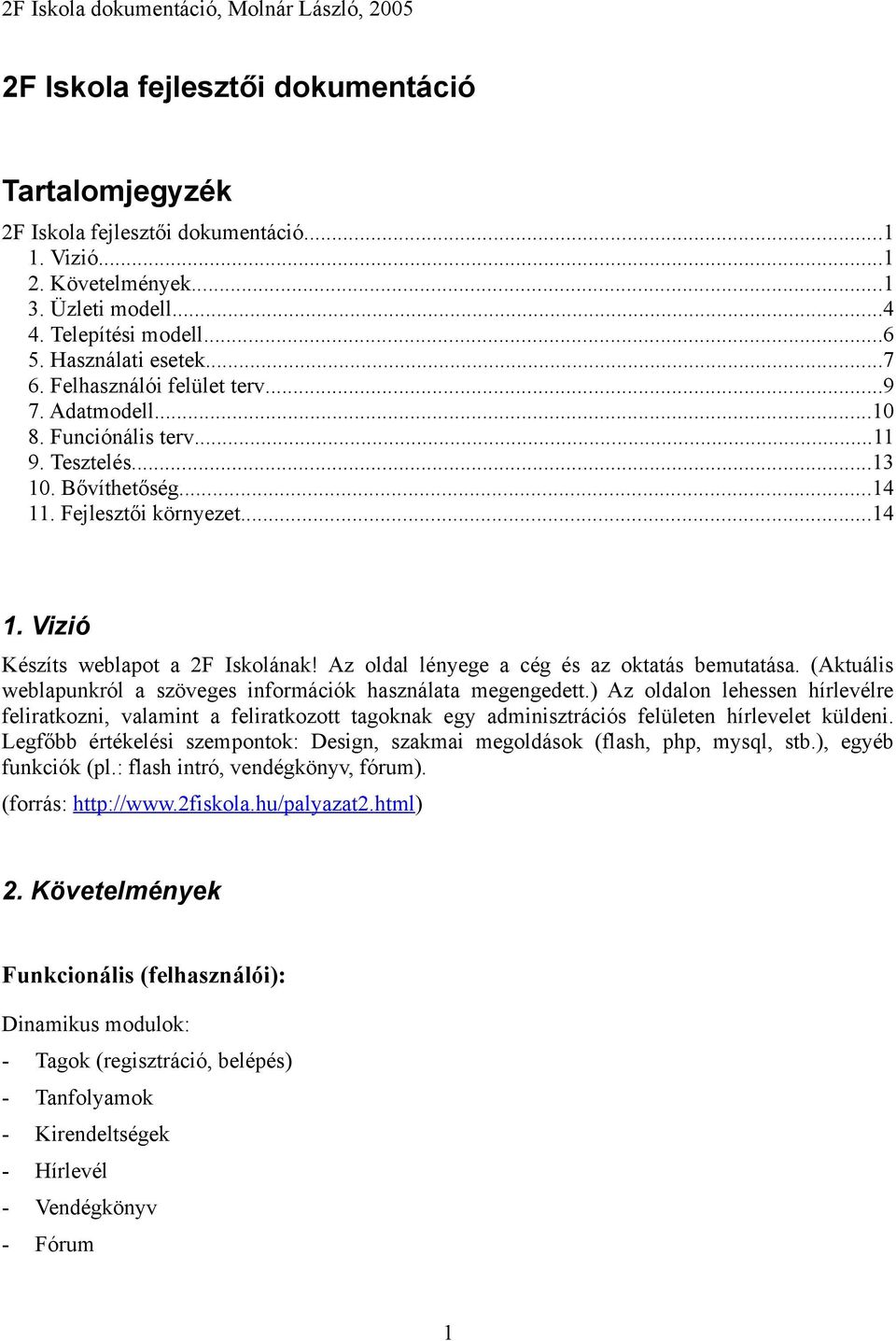

1 2F Iskola fejlesztői dokumentáció Tartalomjegyzék 2F Iskola fejlesztői dokumentáció Vizió Követelmények Üzleti modell Telepítési modell Használati esetek Felhasználói felület terv Adatmodell Funciónális terv Tesztelés Bővíthetőség Fejlesztői környezet Vizió Készíts weblapot a 2F Iskolának! Az oldal lényege a cég és az oktatás bemutatása. (Aktuális weblapunkról a szöveges információk használata megengedett.) Az oldalon lehessen hírlevélre feliratkozni, valamint a feliratkozott tagoknak egy adminisztrációs felületen hírlevelet küldeni. Legfőbb értékelési szempontok: Design, szakmai megoldások (flash, php, mysql, stb.), egyéb funkciók (pl.: flash intró, vendégkönyv, fórum). (forrás: http ://www. 2fiskola. hu / palyazat2. html ) 2. Követelmények Funkcionális (felhasználói): Dinamikus modulok: - Tagok (regisztráció, belépés) - Tanfolyamok - Kirendeltségek - Hírlevél - Vendégkönyv - Fórum 1

2 Statikus modulok: - Főoldal (Céginfo lehet belőle később) Tagok : A rendszer kezelje a felhasználókat legalább 3 jogosultsági szinten (látogatók, tagok, rendszergazda). A látogatók megnézhetik a honlap bizonyos oldalait (kivétel adminisztrációs oldalak) és írhatnak a vendégkönyvbe. A tagok írhatnak a fórumba, illetve láthatják/módosíthatják az eddigi tanfolyamaikat (jelentkezett, elvégzett). A rendszergazda (lehetnek többen is) menedzseli az oldalt (beállítások, felhasználók és modulok kezelése). Bővíthetőség: tanfolyamvezető és moderátor jogosultsági szintek, tagok adatainak védelme/publikusságának beállíthatósága. A látogatók regisztrálás után tagok lesznek. A rendszergazda eleve speciális tagja a rendszernek, adatai nem publikusak. A felhasználó regisztráció után egy -ben kapott linkre kattintva aktiválható. Az aktiválás után automatikusan belép. Ha a tagok közül valaki elfelejti a jelszavát, akkor az alapértelmezett címe és a felhasználóneve megadásával elküldetheti magának ben. A tagok adatai nem publikusak (fórum hozzászólásoknál néhány adat igen). Egy tag törlésekor a taghoz tartozó adatok is törlődnek ( , telefonszám, honlap, tanfolyami feliratkozások). Tagok adatai: név, felhasználónév, cím, , weboldalak, telefonszámok, tanfolyamra jelentkezések. Tanfolyamok : Bármely felhasználó olvashatja. A jelentkezéshez regisztráció szükséges. Egy felhasználó ugyanarra a tanfolyamra csak egyszer jelentkezhet. A tanfolyamok kezelése (a lejelentkezés is) a rendszergazda feladata. A tanfolyam adatai között szerepel a tanfolyam neve, azonosítója, típusa (informatikai-info, nyelv-lang, stb.), státusz (lezárt-clos, nyitott-open, újranyitott-reop), kezdési időpont, befejezési időpont, jelentkezési határidő, időtartam (hónapokban, hetekben vagy napokban és órákban), leírás, tervezett csoportlétszám, jelenlegi csoportlétszám (nem publikus), tanfolyam jelentkezések lekérdezése tanfolyam szerint (tanfolyam adatainál: ki jelentkezett eddig - publikus). Bővíthetőség: tanfolyamvezető neve, tanfolyamvezető címe (+ tanfolyamvezető jogosultsági szintet igényel), tanfolyam helye (kirend.), tanfolyam szintek (3), a státusz és típus dinamikus kezelése, a jelentkezés korlátozása határidő szerint, határidő vizsgálata (a kezdési időpont előtt legyen), tanfolyam leírás HTML képessé tétele. A tanfolyamokra jelentkezéskor nem kerülnek ellenőrzésre az olyan alapvető adatok, mint: tervezett csoportlétszám <= valós csoportlétszám, jelentkezési határidő és tanfolyam kezdésének és befejezésének idő összefüggései, a státusz állapotának figyelése. Kirendeltségek : Bármely felhasználó olvashatja. A rendszergazda és az office felhasználók (sajátjaikat) kezelik az adatokat (+,-, módosítás). Adatai: név, város, cím, irányítószám, tel, fax, , web. A kirendeltségek egy bizonyos felhasználó típusnak (office) felelnek meg. Felhasználóként szerepelnek a rendszerben. Hírlevél: Bármely felhasználó feliratkozhat. Elég egy cím és egy név, nem kell tagnak lenni. A név megadása a leiratkozás azonosításához szükséges. A rendszergazda kezeli az adatokat (+,-, módosítás). Adatai: cím, tartalom, a létrehozás időpontja, a küldés időpontja (nap). Bővíthetőség: kép vagy egyéb csatolt állomány küldése, választható HTML vagy egyszerű szövegként küldés. 2

3 Vendégkönyv : Bármely felhasználó használhatja. A rendszergazda kezeli az adatokat (+,-, módosítás). Moderálás lehetséges (módosítás, törlés) a rendszergazda részéről a vendégkönyv publikus oldalán. Adatai: beírás időpontja, beíró neve vagy címe, üzenet. Bővíthetőség: HTML tag-ek korlátozása (pl: képbeszúrás tiltása), spam és vulgáris kifejezések tiltása. Fórum: Bármely felhasználó olvashatja, csak tagok írhatnak. A rendszergazda kezeli az adatokat (+,-, módosítás). Moderálás lehetséges (módosítás, törlés) a rendszergazda részéről. A fórumok (több féle kategória) topikokat tartalmaznak, és minden topikban hozzászólások vannak. A hozzászólások egy speciális típusa a témaindító hozzászólás. Ezzel indul a topik, ez a lap tetején látható minden oldalon. A témaindító csak a topik teljes törlésével távolítható el. A hozzászólások időbeli sorrend szerint rendezhetők normál vagy fordított sorrendben (alap). Az új hozzászólás lehet független az előző hozzászólásoktól illetve lehet válasz egy előző hozzászólásra. A hozzászólók felhasználónevére kattintva néhány alapadat elérhető a felhasználóról (felhasználónév, topikok, hozzászólások). Fórum adatai: Fórum neve (kategória), tartalmazott topikok száma, utolsó hozzászólás dátuma. Topik adatai: topik címe, tartalmazó fórum azonosítója, tartalmazott hozzászólások száma, topik látogatóinak száma (megtekintve), topik létrehozásának időpontja, utolsó hozzásszólás időpontja. Hozzászólás adatai: tartalmazó topik azonosítója, hozzászólás időpontja, hozzászóló neve, hozzászólás. Bővíthetőség: HTML tag-ek korlátozása/engedélyezése, moderátor jogosultsági szint, képbeszúrás tiltása/engedélyezése, avatar-ok és smile-k használata, idézés, a topiknyitó felhasználó általi módosítása. Nem funkcionális (technikai): - a rendszer szolgáljon ki napi lapletöltést - a rendszer legyen többnyelvű - a rendszer legyen operációs rendszer és adatbázis független (a lehető legnagyobb mértékben) - a rendszer ingyenes futtatási környezetben is működjön Nem követelmények (bővíthetőség): - felhasználók IP alapú szűrése - látogatási statisztika - cikkek modul - a dátumok bevitele grafikus felületű naptárból (JS) - WYSIWYG szerkesztő 3

4 3. Üzleti modell A látogatókhoz tartozó fő üzleti funkciók a vendégkönyvbe írás, a hírlevélre feliratkozás és a regisztráció. Ekkor az adatok bevitelével új felhasználó, hozzászólás vagy feliratkozás jön létre, majd a megváltozott adatok véglegesítésre kerülnek. 4

5 A tagokhoz tartozó fő üzleti funkciók a saját felhasználói adatok kezelése, a topik létrehozása, a hozzászólás a topikhoz és a tanfolyamra feliratkozás. Ekkor az adatok bevitelével új topik, hozzászólás vagy feliratkozás jön létre, majd a megváltozott adatok véglegesítésre kerülnek. A rendszergazdához tartozó fő üzleti funkciók a felhasználók kezelése, vendégkönyv moderálás, a hírlevelek kezelése, a tanfolyamok kezelése és a fórum moderálása. Ekkor az adatok bevitelével új tanfolyam vagy hírlevél jön létre, majd a megváltozott adatok véglegesítésre kerülnek. 5

6 4. Telepítési modell A telepítés optimális esetben 2 szerver és 1 kliens gépet vesz igénybe. A kliens gépen csak egy böngésző telepítése szükséges. Az egyik szerveren fut az alkalmazás, a másikon az adatbázis szerver. A 2 szerver futhat egy gépen is. Az alkalmazásszerveren 4 részre osztható logikailag az alkalmazás: controller, service, DAO és domain részekre. A controller a vezérlő, mely a kliens gépről érkező kéréseket dolgozza fel. Használja a service részt, mely összefogja az alkalmazás funkcióit és interfészt biztosít az adott funkció felé. Továbbá lehetővé teszi, hogy a kliens többféle legyen (RMI-vastag vagy böngészővékony). A DAO az adatok hozzáférését végzi a domain réteg felhasználásával, melyben az adatok átmenetileg tárolódnak. 6

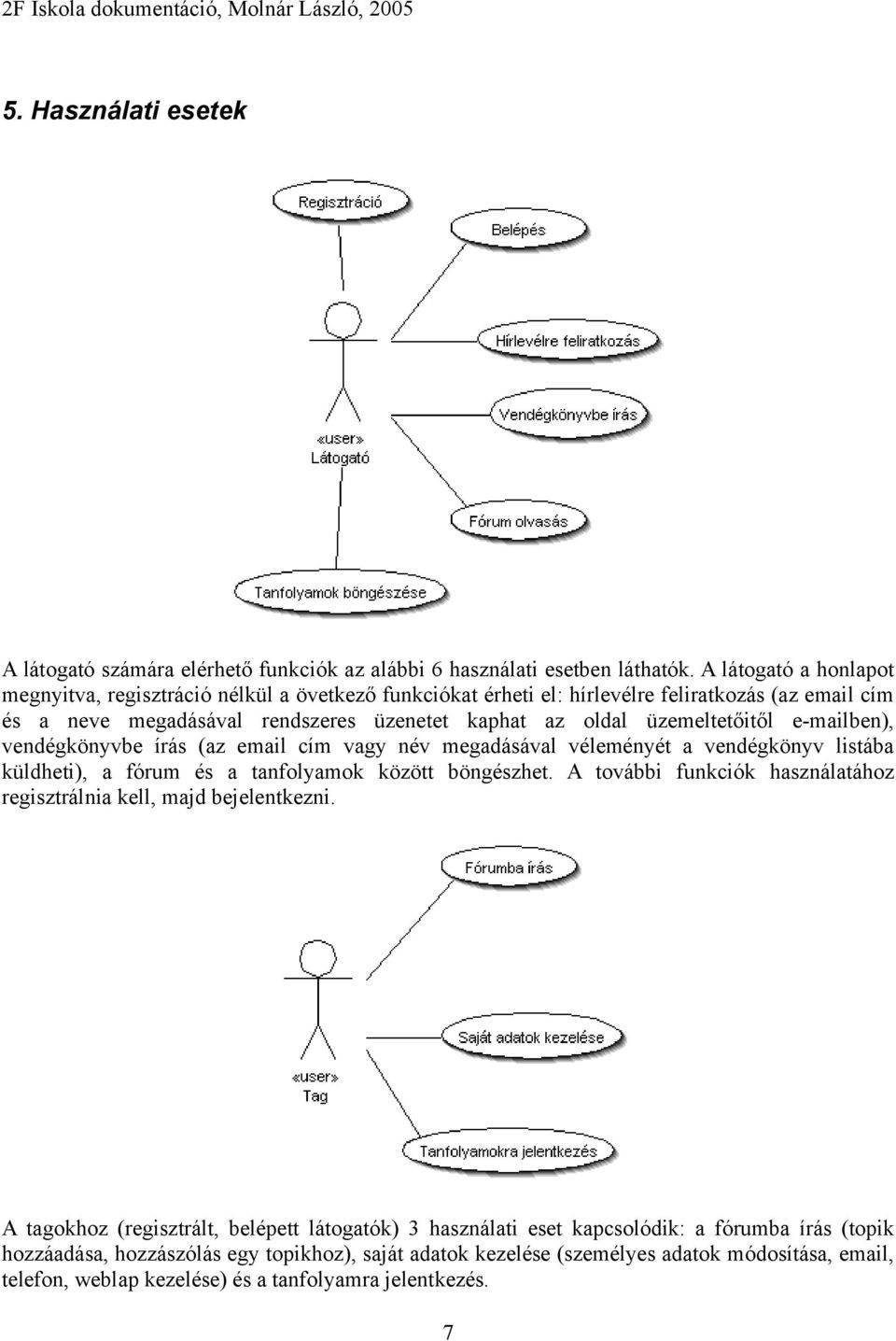

7 5. Használati esetek A látogató számára elérhető funkciók az alábbi 6 használati esetben láthatók. A látogató a honlapot megnyitva, regisztráció nélkül a övetkező funkciókat érheti el: hírlevélre feliratkozás (az cím és a neve megadásával rendszeres üzenetet kaphat az oldal üzemeltetőitől ben), vendégkönyvbe írás (az cím vagy név megadásával véleményét a vendégkönyv listába küldheti), a fórum és a tanfolyamok között böngészhet. A további funkciók használatához regisztrálnia kell, majd bejelentkezni. A tagokhoz (regisztrált, belépett látogatók) 3 használati eset kapcsolódik: a fórumba írás (topik hozzáadása, hozzászólás egy topikhoz), saját adatok kezelése (személyes adatok módosítása, , telefon, weblap kezelése) és a tanfolyamra jelentkezés. 7

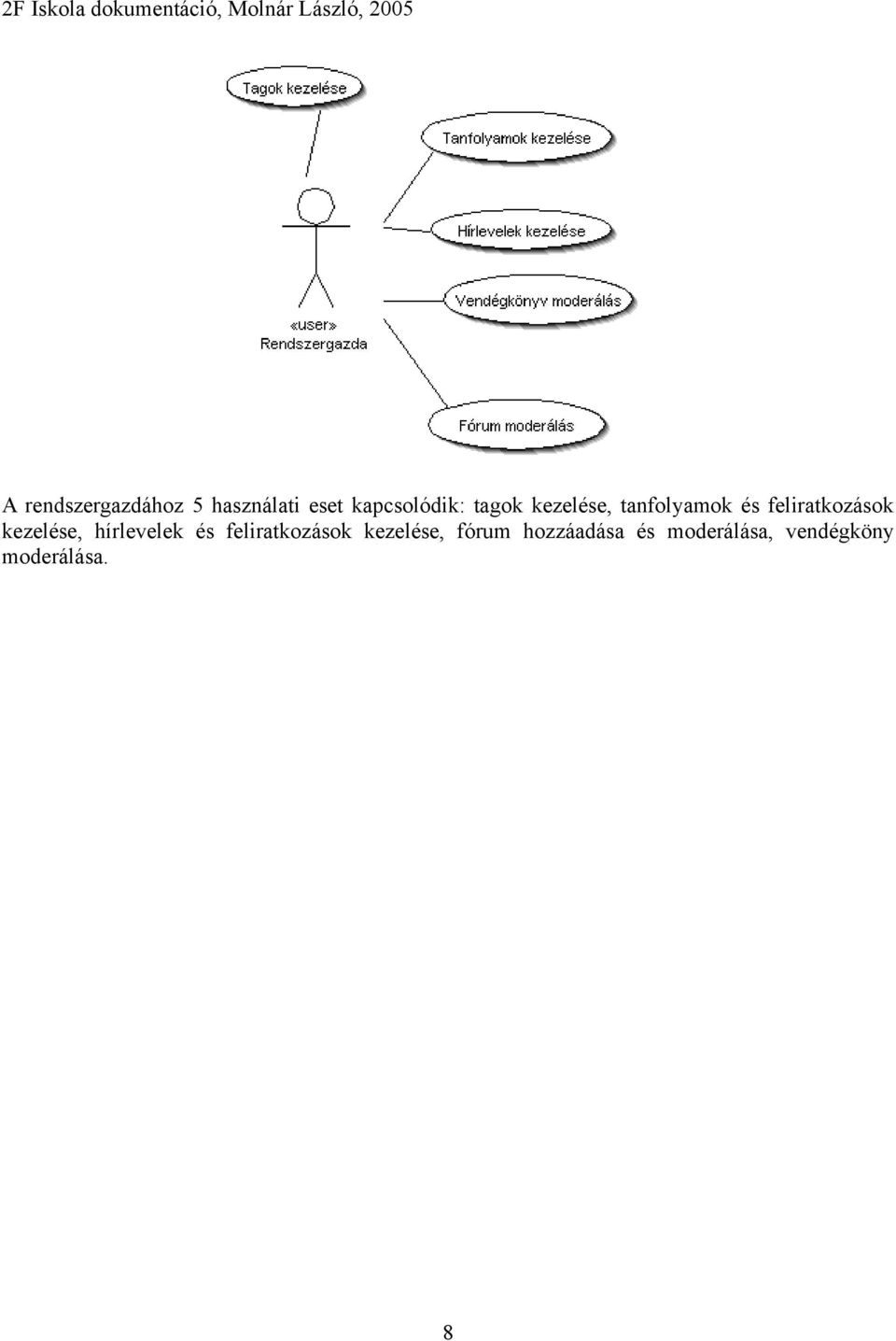

8 A rendszergazdához 5 használati eset kapcsolódik: tagok kezelése, tanfolyamok és feliratkozások kezelése, hírlevelek és feliratkozások kezelése, fórum hozzáadása és moderálása, vendégköny moderálása. 8

9 6. Felhasználói felület terv A felhasználói felület két nagyobb részre osztható. Az egyik rész minden oldalon ugyanaz (1,2,3,4,6), a másik pedig a dinamikusan változó tartalom (5). 1 banner vagy céglogo 2,3,4 oldalmenü (menü, belépés, hírlevél) 5 tartalom 6 lábléc 9

10 7. Adatmodell A kapcsolatoknál a fekete a több, a fehér az egy kapcsolat. 10

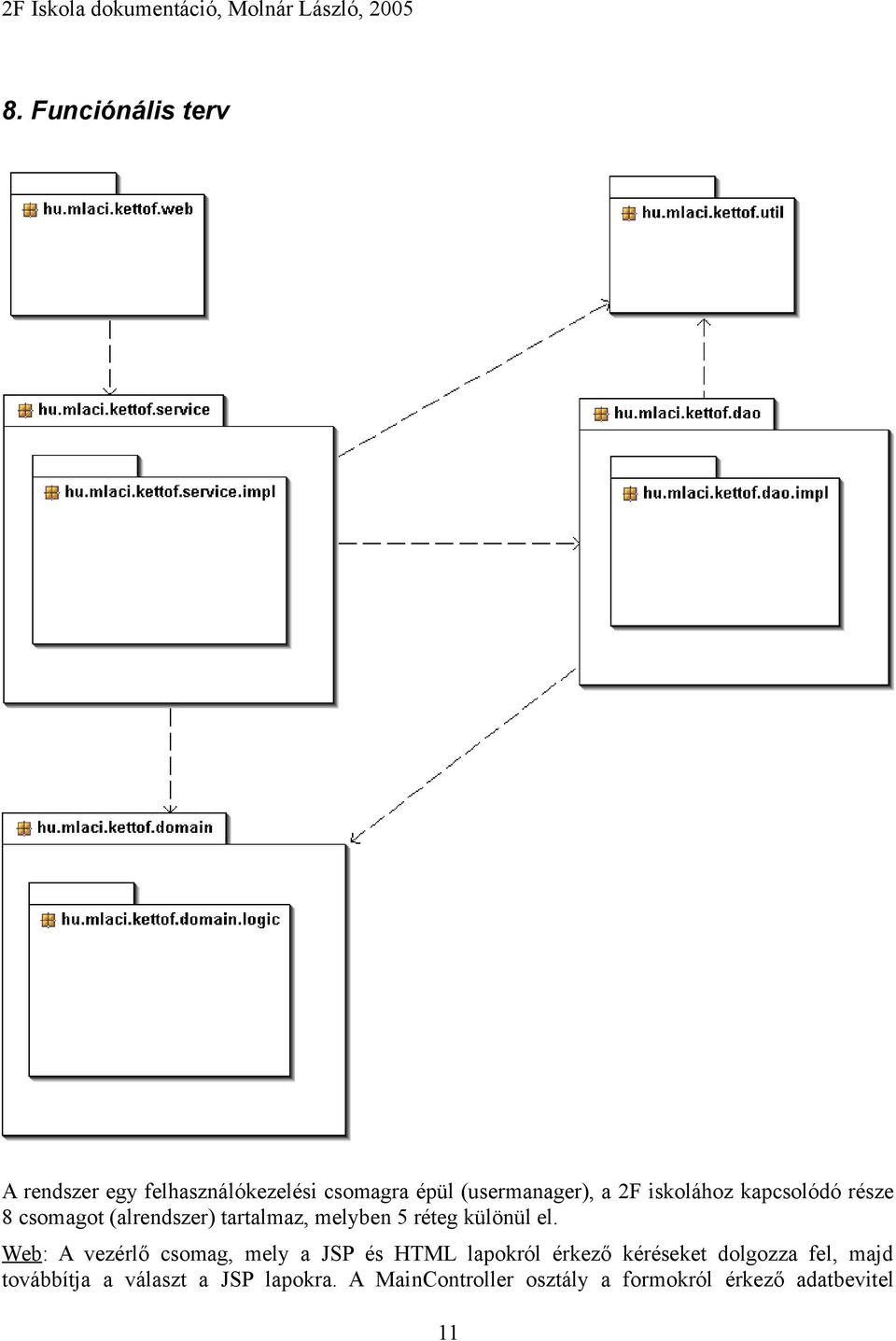

11 8. Funciónális terv A rendszer egy felhasználókezelési csomagra épül (usermanager), a 2F iskolához kapcsolódó része 8 csomagot (alrendszer) tartalmaz, melyben 5 réteg különül el. Web: A vezérlő csomag, mely a JSP és HTML lapokról érkező kéréseket dolgozza fel, majd továbbítja a választ a JSP lapokra. A MainController osztály a formokról érkező adatbevitel 11

12 feldolgozáson kívüli funkciókat végzi. A formok feldolgozását az XxxFormController osztályok végzik. Service: A szerviz csomag, mely összefogja az alkalmazás funkcióit. Ezen a csomagon keresztül érhetőek el az üzleti objektumok és az adatkapcsolatot biztosító réteg. Lehetővé teszi az alkalmazás elérését több típusú kliensen keresztül (vastag, vékony) interfészeken keresztül. Dao: Az adatkapcsolati csomag biztosítja a hozzáférést az adatbázishoz. Az interfészek segítségével könnyedén cserélhető a specifikus adatbázis utasítások. Domain: Az üzleti csomag, mely az adatbázisból kiolvasott és beírandó adatokat átmenetileg tárolja. A logic csomag az adatok beviteli helyességét ellenőrzi. Util: A rendszer kiegészítő funkcióit tartalmazó csomag. Az osztályok részletes leírása a javadoc dokumentációban található. 12

13 9. Tesztelés Látogató: Regisztráció - OK Aktiválás (url-re figyelni!) - OK Belépés OK (elfelejtett jelszó link a belépés oldalra) Kilépés - OK Elfelejtett jelszó - OK Hírlevélre feliratkozás (a feliratkozás szövegét és az url-t javítani kell jav.) - OK Vendégkönyvbe írás hiba: formon az neve hiányzik, ha be van valaki jelentkezve (jav.) és fordított időrendi sorrend kellene (jav.) - OK Fórum olvasás (rendezés utolsó hozzászólás szerint jav.) - OK Tanfolyamok böngészése - OK Kiredeltségek böngészése - OK Angol/Magyar váltás OK Felhasználó: Saját adatok kezelése ( , tel, weblap): adatok szerkesztése OK, , tel, weblap hozzáadása/módosítása: hiba (felhasználónév nincs a hide-ban jav) OK, alapértelmezettnek beáll - OK Fórumba írás: topik hozzáadása hiba: a topiknyitó hiányzik, jav. - OK, hozzászólás - OK Tanfolyamra jelentkezés - OK Rendszergazda: Tagok kezelése: tag törlésekor hiba ( ek törlése) jav - OK Hírlevelek kezelése: OK Vendégkönyv (Vélemények) kezelése - OK Fórum kezelése: topik törlés hiba: a service nem volt impl Jav., témaindító törlésekor a topikból is törölni kellene jav. OK Tanfolyamok kezelése: tanfolyamok törlésénél a jelentkezések nem törlődnek jav OK 13

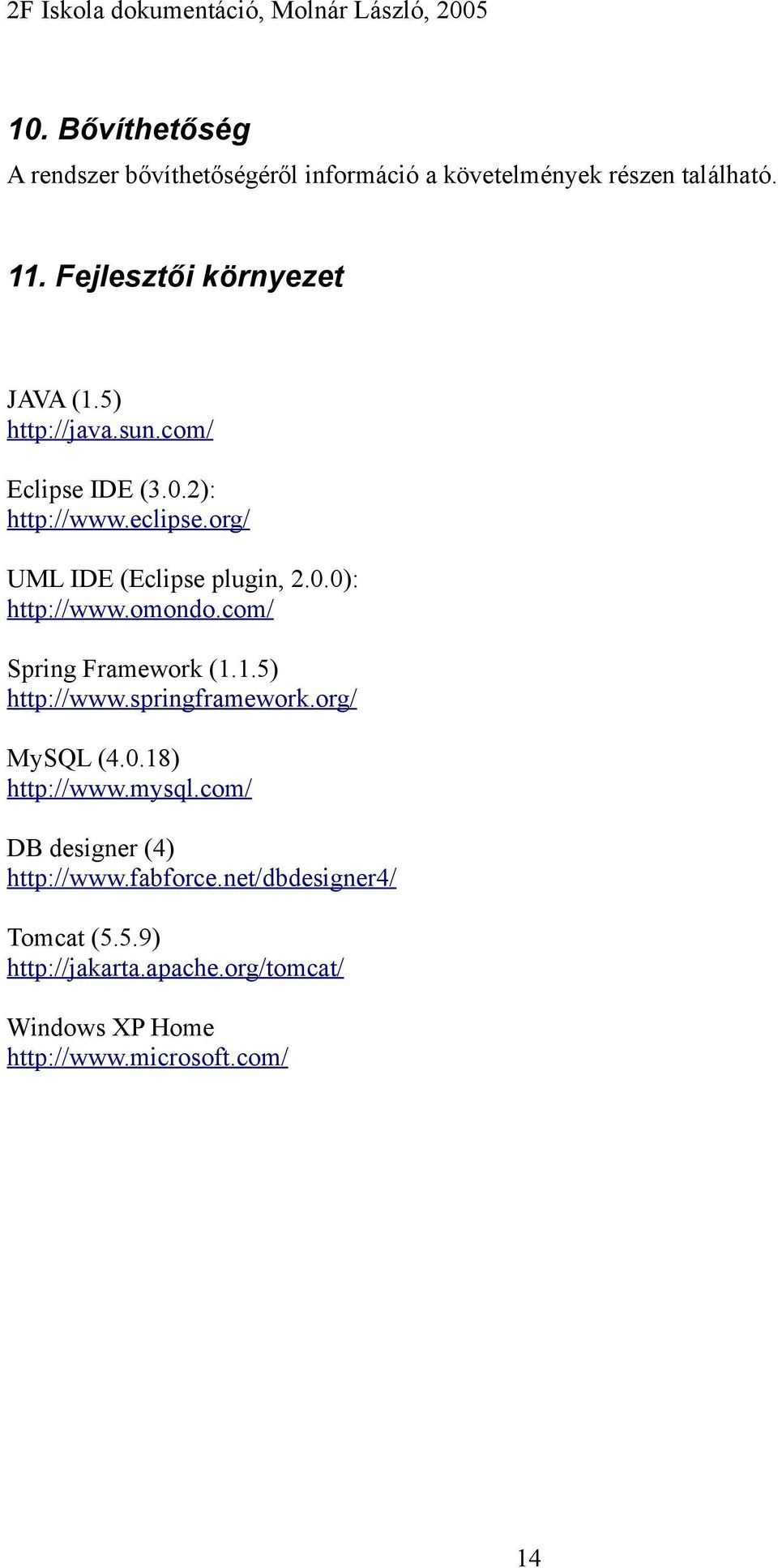

14 10. Bővíthetőség A rendszer bővíthetőségéről információ a követelmények részen található. 11. Fejlesztői környezet JAVA (1.5) Eclipse IDE (3.0.2): UML IDE (Eclipse plugin, 2.0.0): Spring Framework (1.1.5) MySQL (4.0.18) DB designer (4) Tomcat (5.5.9) Windows XP Home 14
