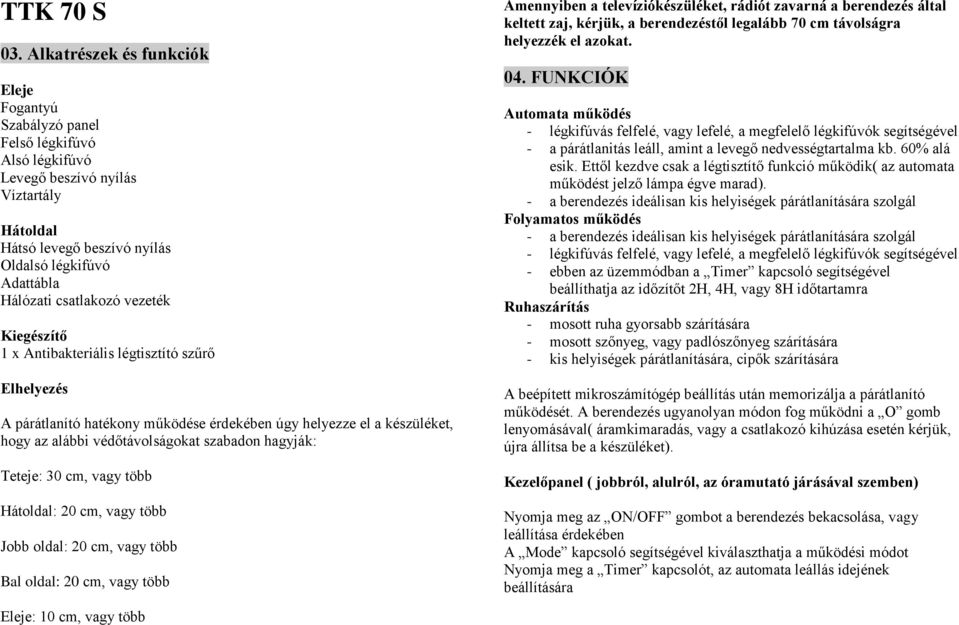

1 TTK 70 S 03. Alkatrészek és funkciók Eleje Fogantyú Szabályzó panel Felső légkifúvó Alsó légkifúvó Levegő beszívó nyílás Víztartály Hátoldal Hátsó levegő beszívó nyílás Oldalsó légkifúvó Adattábla Hálózati csatlakozó vezeték Kiegészítő 1 x Antibakteriális légtisztító szűrő Elhelyezés A párátlanító hatékony működése érdekében úgy helyezze el a készüléket, hogy az alábbi védőtávolságokat szabadon hagyják: Teteje: 30 cm, vagy több Hátoldal: 20 cm, vagy több Jobb oldal: 20 cm, vagy több Bal oldal: 20 cm, vagy több Amennyiben a televíziókészüléket, rádiót zavarná a berendezés által keltett zaj, kérjük, a berendezéstől legalább 70 cm távolságra helyezzék el azokat. 04. FUNKCIÓK Automata működés - légkifúvás felfelé, vagy lefelé, a megfelelő légkifúvók segítségével - a párátlanitás leáll, amint a levegő nedvességtartalma kb. 60% alá esik. Ettől kezdve csak a légtisztítő funkció működik( az automata működést jelző lámpa égve marad). - a berendezés ideálisan kis helyiségek párátlanítására szolgál Folyamatos működés - a berendezés ideálisan kis helyiségek párátlanítására szolgál - légkifúvás felfelé, vagy lefelé, a megfelelő légkifúvók segítségével - ebben az üzemmódban a Timer kapcsoló segítségével beállíthatja az időzítőt 2H, 4H, vagy 8H időtartamra Ruhaszárítás - mosott ruha gyorsabb szárítására - mosott szőnyeg, vagy padlószőnyeg szárítására - kis helyiségek párátlanítására, cipők szárítására A beépített mikroszámítógép beállítás után memorizálja a párátlanító működését. A berendezés ugyanolyan módon fog működni a O gomb lenyomásával( áramkimaradás, vagy a csatlakozó kihúzása esetén kérjük, újra állítsa be a készüléket). Kezelőpanel ( jobbról, alulról, az óramutató járásával szemben) Nyomja meg az ON/OFF gombot a berendezés bekacsolása, vagy leállítása érdekében A Mode kapcsoló segítségével kiválaszthatja a működési módot Nyomja meg a Timer kapcsolót, az automata leállás idejének beállítására Eleje: 10 cm, vagy több

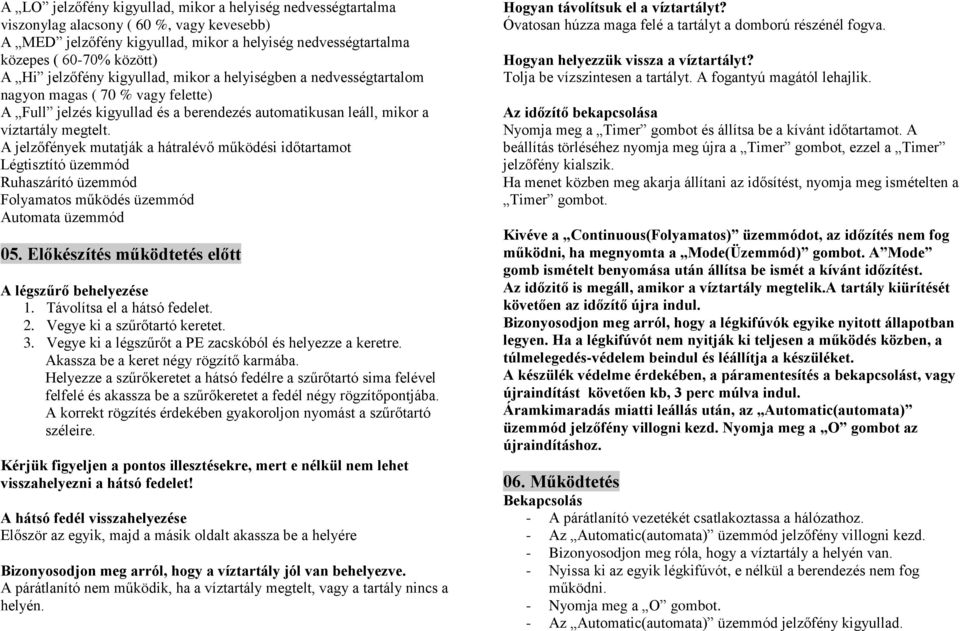

2 A LO jelzőfény kigyullad, mikor a helyiség nedvességtartalma viszonylag alacsony ( 60 %, vagy kevesebb) A MED jelzőfény kigyullad, mikor a helyiség nedvességtartalma közepes ( 60-70% között) A Hi jelzőfény kigyullad, mikor a helyiségben a nedvességtartalom nagyon magas ( 70 % vagy felette) A Full jelzés kigyullad és a berendezés automatikusan leáll, mikor a víztartály megtelt. A jelzőfények mutatják a hátralévő működési időtartamot Légtisztító üzemmód Ruhaszárító üzemmód Folyamatos működés üzemmód Automata üzemmód 05. Előkészítés működtetés előtt A légszűrő behelyezése 1. Távolítsa el a hátsó fedelet. 2. Vegye ki a szűrőtartó keretet. 3. Vegye ki a légszűrőt a PE zacskóból és helyezze a keretre. Akassza be a keret négy rögzítő karmába. Helyezze a szűrőkeretet a hátsó fedélre a szűrőtartó sima felével felfelé és akassza be a szűrőkeretet a fedél négy rögzítőpontjába. A korrekt rögzítés érdekében gyakoroljon nyomást a szűrőtartó széleire. Kérjük figyeljen a pontos illesztésekre, mert e nélkül nem lehet visszahelyezni a hátsó fedelet! A hátsó fedél visszahelyezése Először az egyik, majd a másik oldalt akassza be a helyére Bizonyosodjon meg arról, hogy a víztartály jól van behelyezve. A párátlanító nem működik, ha a víztartály megtelt, vagy a tartály nincs a helyén. Hogyan távolítsuk el a víztartályt? Óvatosan húzza maga felé a tartályt a domború részénél fogva. Hogyan helyezzük vissza a víztartályt? Tolja be vízszintesen a tartályt. A fogantyú magától lehajlik. Az időzítő bekapcsolása Nyomja meg a Timer gombot és állítsa be a kívánt időtartamot. A beállítás törléséhez nyomja meg újra a Timer gombot, ezzel a Timer jelzőfény kialszik. Ha menet közben meg akarja állítani az idősítést, nyomja meg ismételten a Timer gombot. Kivéve a Continuous(Folyamatos) üzemmódot, az időzítés nem fog működni, ha megnyomta a Mode(Üzemmód) gombot. A Mode gomb ismételt benyomása után állítsa be ismét a kívánt időzítést. Az időzitő is megáll, amikor a víztartály megtelik.a tartály kiürítését követően az időzítő újra indul. Bizonyosodjon meg arról, hogy a légkifúvók egyike nyitott állapotban legyen. Ha a légkifúvót nem nyitják ki teljesen a működés közben, a túlmelegedés-védelem beindul és léállítja a készüléket. A készülék védelme érdekében, a páramentesítés a bekapcsolást, vagy újraindítást követően kb, 3 perc múlva indul. Áramkimaradás miatti leállás után, az Automatic(automata) üzemmód jelzőfény villogni kezd. Nyomja meg a O gombot az újraindításhoz. 06. Működtetés Bekapcsolás - A párátlanító vezetékét csatlakoztassa a hálózathoz. - Az Automatic(automata) üzemmód jelzőfény villogni kezd. - Bizonyosodjon meg róla, hogy a víztartály a helyén van. - Nyissa ki az egyik légkifúvót, e nélkül a berendezés nem fog működni. - Nyomja meg a O gombot. - Az Automatic(automata) üzemmód jelzőfény kigyullad.

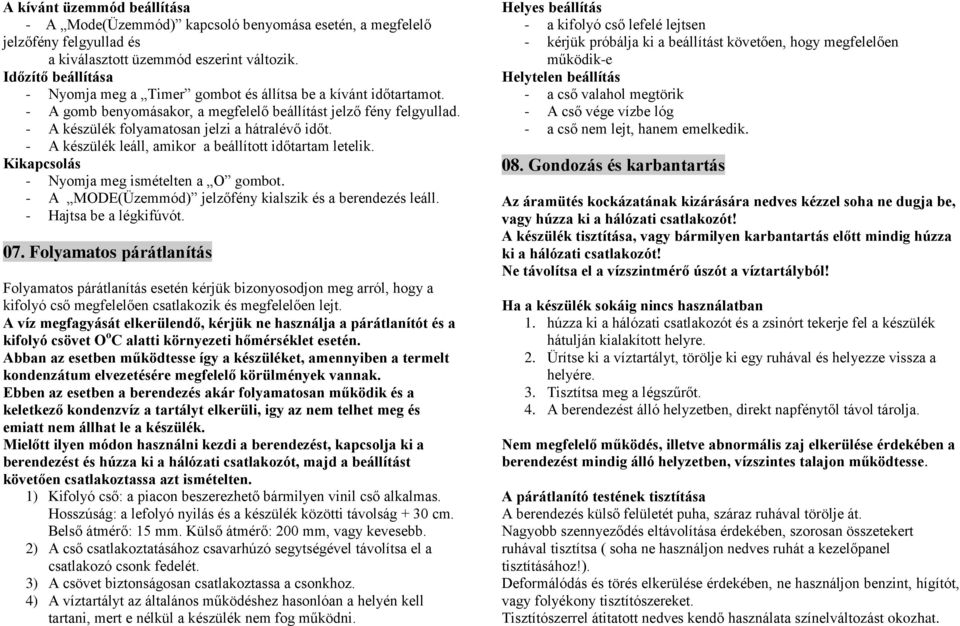

3 A kívánt üzemmód beállítása - A Mode(Üzemmód) kapcsoló benyomása esetén, a megfelelő jelzőfény felgyullad és a kiválasztott üzemmód eszerint változik. Időzítő beállítása - Nyomja meg a Timer gombot és állítsa be a kívánt időtartamot. - A gomb benyomásakor, a megfelelő beállítást jelző fény felgyullad. - A készülék folyamatosan jelzi a hátralévő időt. - A készülék leáll, amikor a beállított időtartam letelik. Kikapcsolás - Nyomja meg ismételten a O gombot. - A MODE(Üzemmód) jelzőfény kialszik és a berendezés leáll. - Hajtsa be a légkifúvót. 07. Folyamatos párátlanítás Folyamatos párátlanítás esetén kérjük bizonyosodjon meg arról, hogy a kifolyó cső megfelelően csatlakozik és megfelelően lejt. A víz megfagyását elkerülendő, kérjük ne használja a párátlanítót és a kifolyó csövet O o C alatti környezeti hőmérséklet esetén. Abban az esetben működtesse így a készüléket, amennyiben a termelt kondenzátum elvezetésére megfelelő körülmények vannak. Ebben az esetben a berendezés akár folyamatosan működik és a keletkező kondenzvíz a tartályt elkerüli, igy az nem telhet meg és emiatt nem állhat le a készülék. Mielőtt ilyen módon használni kezdi a berendezést, kapcsolja ki a berendezést és húzza ki a hálózati csatlakozót, majd a beállítást követően csatlakoztassa azt ismételten. 1) Kifolyó cső: a piacon beszerezhető bármilyen vinil cső alkalmas. Hosszúság: a lefolyó nyilás és a készülék közötti távolság + 30 cm. Belső átmérő: 15 mm. Külső átmérő: 200 mm, vagy kevesebb. 2) A cső csatlakoztatásához csavarhúzó segytségével távolítsa el a csatlakozó csonk fedelét. 3) A csövet biztonságosan csatlakoztassa a csonkhoz. 4) A víztartályt az általános működéshez hasonlóan a helyén kell tartani, mert e nélkül a készülék nem fog működni. Helyes beállítás - a kifolyó cső lefelé lejtsen - kérjük próbálja ki a beállítást követően, hogy megfelelően működik-e Helytelen beállítás - a cső valahol megtörik - A cső vége vízbe lóg - a cső nem lejt, hanem emelkedik. 08. Gondozás és karbantartás Az áramütés kockázatának kizárására nedves kézzel soha ne dugja be, vagy húzza ki a hálózati csatlakozót! A készülék tisztítása, vagy bármilyen karbantartás előtt mindig húzza ki a hálózati csatlakozót! Ne távolítsa el a vízszintmérő úszót a víztartályból! Ha a készülék sokáig nincs használatban 1. húzza ki a hálózati csatlakozót és a zsinórt tekerje fel a készülék hátulján kialakított helyre. 2. Ürítse ki a víztartályt, törölje ki egy ruhával és helyezze vissza a helyére. 3. Tisztítsa meg a légszűrőt. 4. A berendezést álló helyzetben, direkt napfénytől távol tárolja. Nem megfelelő működés, illetve abnormális zaj elkerülése érdekében a berendezést mindig álló helyzetben, vízszintes talajon működtesse. A párátlanító testének tisztítása A berendezés külső felületét puha, száraz ruhával törölje át. Nagyobb szennyeződés eltávolítása érdekében, szorosan összetekert ruhával tisztítsa ( soha ne használjon nedves ruhát a kezelőpanel tisztításához!). Deformálódás és törés elkerülése érdekében, ne használjon benzint, hígítót, vagy folyékony tisztítószereket. Tisztítószerrel átitatott nedves kendő használata színelváltozást okozhat.

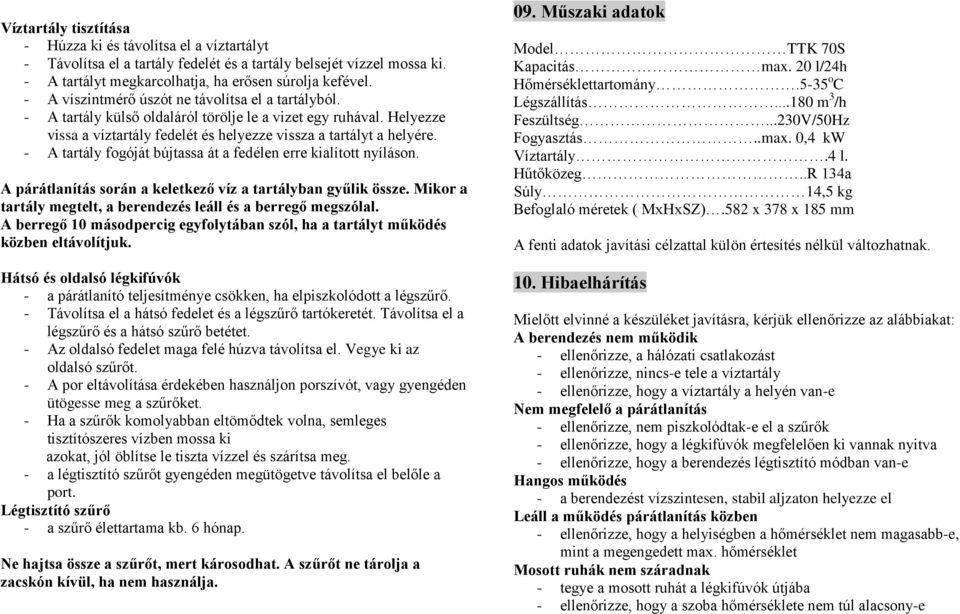

4 Víztartály tisztítása - Húzza ki és távolítsa el a víztartályt - Távolítsa el a tartály fedelét és a tartály belsejét vízzel mossa ki. - A tartályt megkarcolhatja, ha erősen súrolja kefével. - A víszintmérő úszót ne távolítsa el a tartályból. - A tartály külső oldaláról törölje le a vizet egy ruhával. Helyezze vissa a víztartály fedelét és helyezze vissza a tartályt a helyére. - A tartály fogóját bújtassa át a fedélen erre kialított nyíláson. A párátlanítás során a keletkező víz a tartályban gyűlik össze. Mikor a tartály megtelt, a berendezés leáll és a berregő megszólal. A berregő 10 másodpercig egyfolytában szól, ha a tartályt működés közben eltávolítjuk. Hátsó és oldalsó légkifúvók - a párátlanító teljesítménye csökken, ha elpiszkolódott a légszűrő. - Távolítsa el a hátsó fedelet és a légszűrő tartókeretét. Távolítsa el a légszűrő és a hátsó szűrő betétet. - Az oldalsó fedelet maga felé húzva távolítsa el. Vegye ki az oldalsó szűrőt. - A por eltávolítása érdekében használjon porszívót, vagy gyengéden ütögesse meg a szűrőket. - Ha a szűrők komolyabban eltömődtek volna, semleges tisztítószeres vízben mossa ki azokat, jól öblítse le tiszta vízzel és szárítsa meg. - a légtisztító szűrőt gyengéden megütögetve távolítsa el belőle a port. Légtisztító szűrő - a szűrő élettartama kb. 6 hónap. Ne hajtsa össze a szűrőt, mert károsodhat. A szűrőt ne tárolja a zacskón kívül, ha nem használja. 09. Műszaki adatok Model TTK 70S Kapacitás max. 20 l/24h Hőmérséklettartomány.5-35 o C Légszállítás m 3 /h Feszültség...230V/50Hz Fogyasztás..max. 0,4 kw Víztartály.4 l. Hűtőközeg..R 134a Súly 14,5 kg Befoglaló méretek ( MxHxSZ).582 x 378 x 185 mm A fenti adatok javítási célzattal külön értesítés nélkül változhatnak. 10. Hibaelhárítás Mielőtt elvinné a készüléket javításra, kérjük ellenőrizze az alábbiakat: A berendezés nem működik - ellenőrizze, a hálózati csatlakozást - ellenőrizze, nincs-e tele a víztartály - ellenőrizze, hogy a víztartály a helyén van-e Nem megfelelő a párátlanítás - ellenőrizze, nem piszkolódtak-e el a szűrők - ellenőrizze, hogy a légkifúvók megfelelően ki vannak nyitva - ellenőrizze, hogy a berendezés légtisztító módban van-e Hangos működés - a berendezést vízszintesen, stabil aljzaton helyezze el Leáll a működés párátlanítás közben - ellenőrizze, hogy a helyiségben a hőmérséklet nem magasabb-e, mint a megengedett max. hőmérséklet Mosott ruhák nem száradnak - tegye a mosott ruhát a légkifúvók útjába - ellenőrizze, hogy a szoba hőmérséklete nem túl alacsony-e

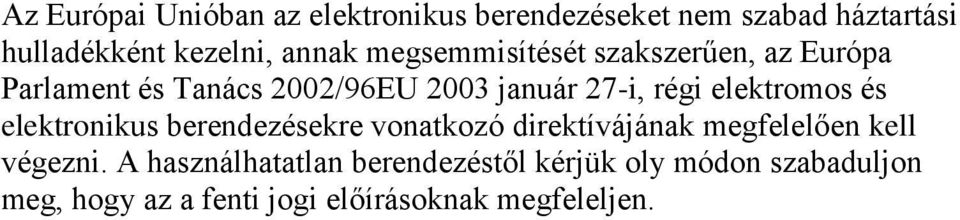

5 Az Európai Unióban az elektronikus berendezéseket nem szabad háztartási hulladékként kezelni, annak megsemmisítését szakszerűen, az Európa Parlament és Tanács 2002/96EU 2003 január 27-i, régi elektromos és elektronikus berendezésekre vonatkozó direktívájának megfelelően kell végezni. A használhatatlan berendezéstől kérjük oly módon szabaduljon meg, hogy az a fenti jogi előírásoknak megfeleljen.
