1 LÉGHŰTŐ / PÁRÁSÍTÓ/ SZELLŐZTETŐ KÉSZÜLÉK KEZELÉSI LEÍRÁS WDU-09E A készülék üzembehelyezése előtt gondosan tanulmányozza át a Kezelési leírást. A készülék elektromos paraméterei megfelelnek az EN szabvány előírásainak.

2 KÖSZÖNJÜK! Köszönjük, hogy a WESTPOINT készüléket választotta. Örülünk, hogy személyesen is meggyőződet az adott készülék számos előnyeiről. Kérjük, hogy szenteljen időt az adott Kezelési leírás áttanulmányozására és őrizze meg a jövőre ezt az anyagot. MŰKÖDÉSI LEÍRÁS A párologtatós léghűtés elve követi a természet útját, olyan mint egy vízen áthatoló szellő, amely enyhíti a hőséget és kellemesen hűvös hatást gyakorol az emberre. Mint minden folyadék esetében a víz elpárolgása a levegőben hőelvonással jár. E folyamat eredményeként érhető el a környező levegő lehűlése. Ez a funkció járul hozzá továbbá a por, pollen és egyéb légszennyeződés szűréséhez, így Ön környezetében hűvös, friss és egészséges levegőt lélegezhet be. A legkedvezőbb hatásfok elérése érdekében a készüléket ügy kell elhelyezni, hogy a legteljesebb mértékben érvényesüljön a közvetlen légáramlás hatása. A legjobb hűtőhatás, ugyanis, akkor érhető el, ha a készülék részben nyitott ablaknál vagy ajtónál helyezkedik el, és a hűtött, kondicionált levegő közvetlenül a szoba belsejébe irányul. A részben nyitott ajtó vagy ablak által biztosított levegő beáramlása fontos a közvetlen légáramlás hatásának az eléréséhez.

3 HASZNÁLATBA VÉTEL ELŐTT Ellenőrizze, hogy az elektromos hálózat paraméterei megfelelnek-e a készülék hátlapján található adattábla értékeinek. Ne használja a készüléket az adott leírásban ismertetett funkcióktól eltérő célokra. A készülék megfelelő működéséhez, azt száraz, egyenletes felületű alapra kell helyezni. Tilos a készülék szellőző rácsainak, nyílásainak eltakarása, eltömítése.. A készüléket üzemeltetni, kezelni csak jól szellőzött környezetben szabad. A jégkocka tartályba vizet tölteni nem szabad. A készülékre ránehezedni, ráülni, tárgyakat ráhelyezni nem szabad. Ne érintse a készüléket - nedves vagy vizes kézzel - mezítláb. A készülék felületei nem érintkezhetnek vegyszerrel. Ne üzemeltesse a készüléket lobbanékony, illékony anyagok (mint például: alkohol, rovarirtók, kerozin stb.) környezetében. A készülék indításához, leállításához ne használja a csatlakozó zsinórt. Ezeknek a feladatoknak az elvégzésére a főkapcsoló, illetve a kezelőpanel szolgál. Használaton kívül kapcsolja ki a készüléket. Karbantartás előtt minden esetben el kell végezni a készülék áramtalanítását a csatlakozó zsinór kihúzásával. Vigyázzunk, hogy a csatlakozó zsinór ne húzódjon, helyezkedjen hőforrás közelében, ne tekeredjen össze, mert ez a túlmelegedés veszélyével jár. A sérült csatlakozó zsinórt, a baleset elkerülése érdekében, ki kell cseréltetni a szerviz műhelyben vagy egy szakképzett szakember által. Testi épségének megóvása, illetve a vagyoni kár elkerülése végett soha ne nyúljon a szellőző rács nyílásaiba ujjal, ceruzával vagy egyéb tárggyal. A készüléket lassan és oldalirányba szabad csak mozgatni. Ügyeljen arra, nehogy felborítsa a készüléket. A gyártó nem vállal felelőséget a fenti előírások be nem tartásából fakadó károkért!

4 A WDU-09E KÉSZÜLÉK FŐBB RÉSZEI Elülső nézet Hátoldali nézet A. Időkapcsoló kijelző 1, 2, 4, 8 óra B. Légterelő kapcsoló kijelző C. Ventilációs fokozat kijelző LOW (alacsony), MEDIUM (közepes), HIGH (magas) D. Hűtő üzemmód kijelző E. Távszabályozó jelfogó 1. TIMER időkapcsoló gomb 2. SWING légterelő gomb 3. SPEED/ON vent. fokozat gomb 4. COOL hűtő üzemmód gomb 5. POWER OFF kikapcsol gomb

5 A KÉSZÜLÉK MŰKÖDTETÉSE Ellenőrizze, hogy a készülék hátoldalának alsó részében elhelyezett vízzáró csavar szoros-e. A KÉSZÜLÉK HÁTOLDALA VÍZZÁRÓ CSAVAR Töltse fel vízzel vagy jéggel Töltse fel a készüléket tiszta hideg vízzel a töltő nyíláson keresztül. A feltöltést addig folytassa, amíg a szintjelző el nem éri a piros jelzést Figyelem! Ügyeljen arra, hogy folyadék, beleértve vizet, ne kerüljön a kezelő panelre.. Vagy töltsön be jégkockát a jégkocka tartóba, így a kiáramló levegő hűvösebb és kellemesebb lesz. Töltő nyílás jégtank Kapcsolja rá a hálózatra a készüléket Csatlakoztassa a készüléket az előírt paraméterekkel rendelkező elektromos hálózatra. Nyomja meg a SPEED/ON gombot A készülék indításához nyomja meg a SPEED/ON gombot. Az üzemi hőmérséklet gyorsabb eléréséhez a készülék közepes fokozaton indul és 3 másodperc elteltével kapcsol át alacsonyabb fokozatra. Ezt követően a SPEED/ON gomb segítségével beállíthatja a kívánt ventilációs fokozatot. A H jelzés az intenzív, az M jelzés a közepes, az L jelzés pedig a gyengébb légáramlást jelenti.

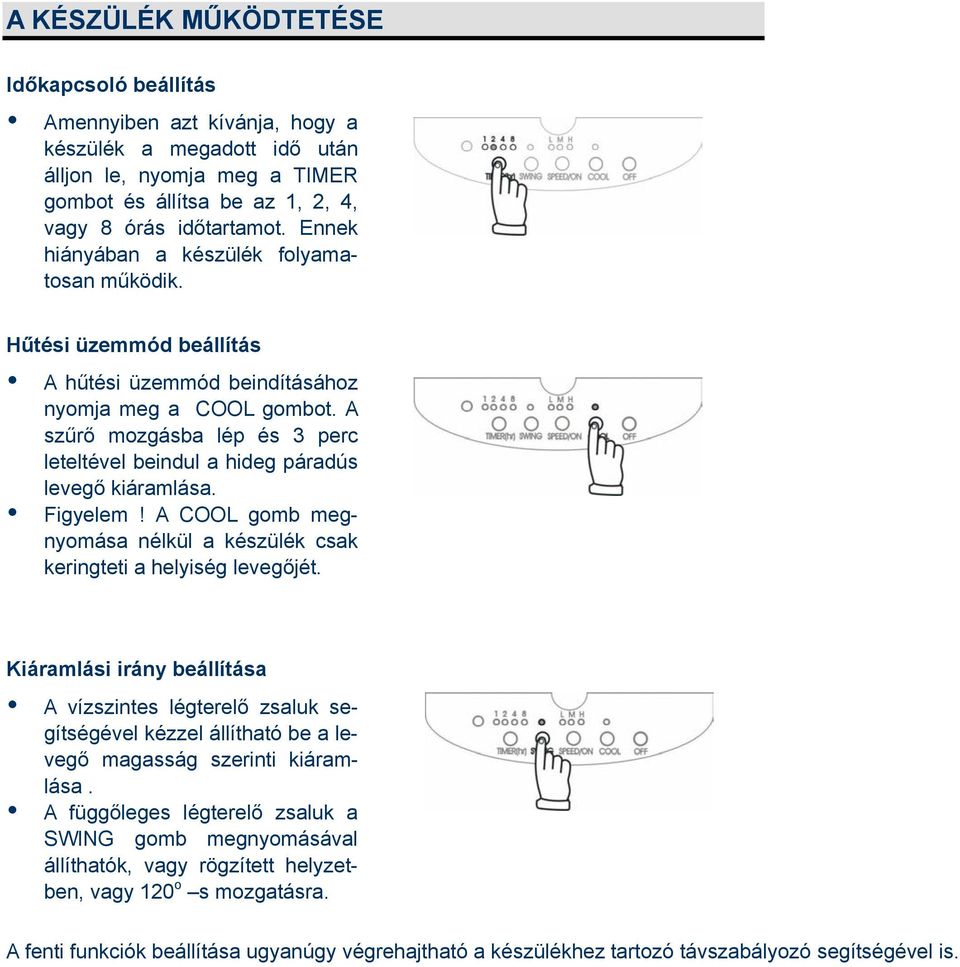

6 A KÉSZÜLÉK MŰKÖDTETÉSE Időkapcsoló beállítás Amennyiben azt kívánja, hogy a készülék a megadott idő után álljon le, nyomja meg a TIMER gombot és állítsa be az 1, 2, 4, vagy 8 órás időtartamot. Ennek hiányában a készülék folyamatosan működik. Hűtési üzemmód beállítás A hűtési üzemmód beindításához nyomja meg a COOL gombot. A szűrő mozgásba lép és 3 perc leteltével beindul a hideg páradús levegő kiáramlása. Figyelem! A COOL gomb megnyomása nélkül a készülék csak keringteti a helyiség levegőjét. Kiáramlási irány beállítása A vízszintes légterelő zsaluk segítségével kézzel állítható be a levegő magasság szerinti kiáramlása. A függőleges légterelő zsaluk a SWING gomb megnyomásával állíthatók, vagy rögzített helyzetben, vagy 120 o s mozgatásra. A fenti funkciók beállítása ugyanúgy végrehajtható a készülékhez tartozó távszabályozó segítségével is.

7 KARBANTARTÁS A készülék tisztítása, karbantartása előtt minden esetben kötelező a készülék áramtalanítása. A KÉSZÜLÉK KÜLSŐ TISZTÍTÁSA A készülék külső tisztításához használjon puha nedves rongyot. Ne használjon maró szereket, gázolajat, vegyszereket, vegyszerrel kezelt szöveteket vagy egyéb hasonló eszközöket. A VÍZTARTÁLY / SZŰRŐ TISZTÍTÁSA 1. A készülék hátoldalának alsó részén található vízzáró dugó kicsavarásával ürítse ki a tartályt. Gondoskodjon a víz összegyűjtéséről egy edénybe a vízelvezető cső alatt. 2. Csavarozza le és távolítsa el a készülék hátsó paneljét. 3. Emelje ki az egységet és szedje ki a kerettel együtt a szűrőt. 4. Tisztítsa ki a szűrőt. 5. Figyelem! Nem érheti víz vagy bármilyen más folyadék a motort vagy az elektromos kábeleket 6. Törölje át és szárítsa meg a víztartályt. 7. Helyezze vissza a szűrőegységet és csavarja be a vízzáró dugót. KARBANTARTÁS SZEZONVÉGI TÁROLÁS Húzza ki a csatlakozó zsinórt a konnektorból Tisztítsa meg vagy cserélje ki a szűrőt. Ürítse ki és mossa tisztára a víztartályt. Egy meleg napon kapcsolja be a készüléket és működtesse mindaddig, amíg az tökéletesen meg nem szárad. Tartósabb tároláshoz ajánlatos a készüléket visszahelyezni az eredeti csomagolásba. Ne rakjon a készülék tetejére nehezebb tárgyakat.

8 MŰSZAKI ADATOK Hálózati feszültség Felhasznált teljesítmény 230V/50Hz 70W 115V/60Hz vízfogyasztás Átl. 0.5 liter/h (RT o C, RH 55-60%) Víztartály Jégkocka tartály Befogl. méretek Nettó súly 9 liter 4.2 liter 43.5x34x64.5 cm (WxDxH) 10 kg * Műszaki fejlesztés eredményeként a fenti adatok változhatnak. A pontos aktuális értékeket a készülék hátlapján található adattábla tartalmazza.

9 Köszönjük, hogy a WESTPOINT készülékbe helyezte bizalmát. Kérjük, hogy megfelelő helyen őrizze meg ezt a Kezelési utasítást.
