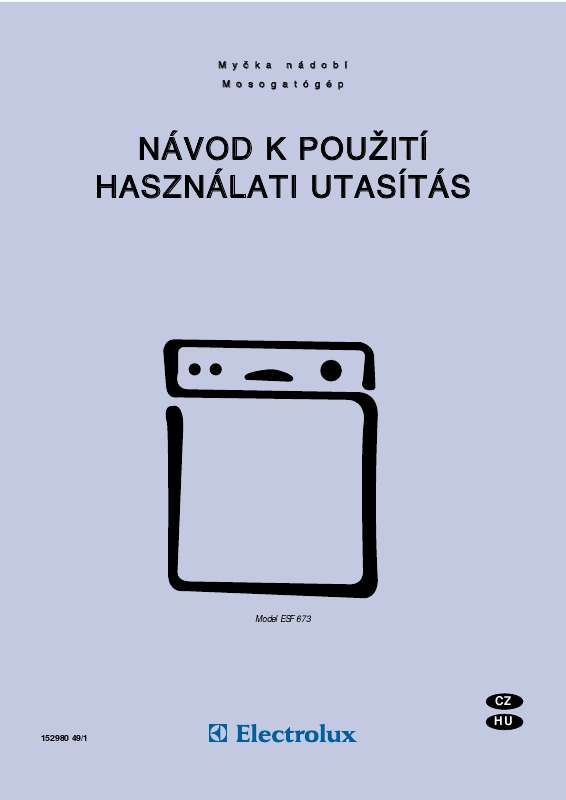

Az Ön kézikönyve AEG-ELECTROLUX ESF673

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: 3. készülék elhelyezése és használatba vétele eltt FIGYELMESEN olvassa el ezeket. Elhelyezés q q Használat után húzza ki a csatlakozó dugót és zárja el a vízcsapot. Legyen óvatos, ha alulról tisztítja az ajtó tömítését, mert ha nem eléggé óvatos, akkor a fémszélek könnyen kézsérüléseket okozhatnak. A meghibásodott készülék javítását csak a kijelölt szerviz végezheti, eredeti pótalkatrész felhasználásával. Semmilyen körülmények között ne próbálja meg saját maga javítgatni a készüléket. Az illetéktelen javítás sérülést és hibás mködést okozhat. Lépjen kapcsolatba a helyi szervizzel. Mindig ragaszkodjon eredeti alkatrészhez. A készülék nagyon nehéz. Legyen óvatos, amikor mozgatja. A mszaki jellemzk megváltoztatása, vagy a készülék bármilyen átalakítása veszélyes. Ügyeljen arra, hogy a készüléket ne állítsa rá az elektromos csatlakozó vezetékre. Bármilyen javítást, vagy más elektromos munkát csak arra feljogosított elektromos szakember, vagy szerviz végezhet. Bármilyen vízvezeték szerelési munkát csak arra feljogosított vízvezeték szerel szakember, vagy szerviz végezhet. q q q q q q q Gyermekvédelem q Környezetvédelem A környezet védelmében: q Ezt a készüléket kizárólag felnttek által történ használatra tervezték. Nem szabad megengedni, hogy a gyerekek játsszanak a kezelgombokkal, vagy a készülékkel. Minden csomagolóanyagot tartson távol a gyerekektl. A mosogatószereket úgy tárolja, hogy a gyerekek ne férhessenek hozzá. q Minden csomagolóanyag, amely jel szimbólummal rendelkezik, újrafeldolgozható. Érdekldjön a helyi hatóságnál, vagy a környezetvédelmi felügyelségnél, hogy hol talál a lakóhelyén olyan helyet, ahol az újrahasznosítható anyagot leadhatja. Ha a készüléket leselejtezi, vágja le az elektromos csatlakozó vezetéket és tegye használhatatlanná az ajtózárat, hogy a gyerekek ne zárhassák magukra a készüléket. Óvja a környezetét és a kiselejtezett, öreg készüléket csak a hatóságilag kijelölt helyre tegye le. q q q q A használat alatt q q Tilos benzines, oldószeres, festékes, ill. korróziót okozó fémtárgyakat, vagy bármilyen vegyszeres maradványokat tartalmazó edényeket mosogatni a mosogatógépben. Semmilyen körülmények között ne nyissa ki az ajtót, amíkor a készülék mködik. Az ajtó nyitása eltt mindig kapcsolja ki a készüléket. Csak olyan mosogatószert használjon, amelyet mosogatógépben való használatra gyártottak. Amikor befejezte a be- vagy kipakolást, zárja be az ajtót, mert a nyitott ajtó veszélyes lehet. Ne támaszkodjon és ne álljon rá a nyitott ajtóra. q q q q 23 A készülék bemutatása 1. Vízkeménység beállító 2. Beállító távtartók Fels kosár ütköz 4. Sótartály 5. Durva szr 6. Mosogatószer tartó 7. Kezelpanel 8. Adattábla 9. Öblítszer adagoló tartó 10. Központi szr 11. Alsó szórókar 12. Fels szórókar 13. Fels kosár 14. Munkafelület IN68 Kezelpanel Be/Ki jelzlámpa Be/Ki nyomógomb Mosogatási hmérséklet-választó gombok Féltöltet nyomógomb Ennek a gombnak a benyomásával csak az alsó kosárban található edények lesznek elmosogatva. Akkor hasznos és gazdaságos ezt elvégezni, amikor csak kevés edény van a gépben. Ne felejtse el, hogy csak az alsó kosárba pakoljon Program jelölés Program választó tárcsa Program folymat jelzés Ahogy a program elrehalad, a folyamatjelz elforog, mutatva azt, hogy a készülék a mosogatási program melyik fázisát érte el. Elmosogatás / Öblítés és tartás Mosogatás Hidegvizes öblítés Forróvizes öblítés Szárítás Ajtó fogantyú 10. Programleírás Só újratöltés jelzlámpa 24 Használat eltt A mosogatógép els használata eltt 1. gondoskodjon arról, hogy az áram és a víz csatlakoztatások megfeleljenek a használati útmutatóban leírtaknak, 2. távolítson el minden csomagolóanyagot, 3. állítsa be a vízlágyítót 4. töltsön fél liter vizet a sótartályba, majd tegyen bele sót 5. töltse fel az öblítszer adagoló tartályt. 6. indítsa el az "Öblítés" programot Vízkeménység Német fokozat Francia fokozat ( TH) PPM (milligram/liter) Szint A vízlágyító beállítása A mosogatógép egy vízlágyítóval rendelkezik, melynek az a feladata, hogy eltávolítsa a sót és az ásványokat a befolyó vízbl, amelyek károsak lehetnek a készülék hatékony mködésére. Keményebb vízben magasabb ez a káros sótartalom.

3 A víz keménységét különböz fokozatokban adják meg, pl. Német, Francia keménységi fok és milligram/liter. A vízlágyítít az Ön lakhelyén lév vízkeménység szerint kell beállítani. A vízkeménység értékrl az Ön lakhelyén lév területileg illetékes Vízmvek adhat szakszer felvilágosítást. A vízlágyítót a gyártó a 2-es szintre állította be. Ha ez a szint (fokozat) nem megfelel, akkor Önnek kell a beállítást elvégezni. ( dh) Só alkalma zása NEM IGEN IGEN IGEN IGEN IGEN Amennyiben lakóhelye vízkeménységi fokozata 0, akkor nincs szüksége vízlágyító sóra. Állítsa a vízlágyítót 1 -es ne töltsön be sót. Ebben az esetben a kezelpanelon található só újratöltés jelzlámpa mindig addig ég, amíg a gép a készülék bekapcsolva marad. A vízlágytó beálltása Egy csavarhúzóval forgassa el a fels, elüs sarokban lév leálltó gombot a kiválasztott számra. 12 AA03 25 Só betöltése Kizárólag a mosogatógéphez gyártott speciális sót szabad használni. Minden más típusú só, amelyet nem a mosogatógéphez terveztek, különösen az asztali só, károsítja a vízlágyítót. A sót közvetlenül a teljes mosogató program indítása eltt kell betölteni. Ezzel elkerülhet a kiszóródó sószemcsék és az ersen sós víz lerakódása, melyek ha hosszabb ideig a mosogatógép alján maradnak, akkor korróziót okozhatnak. Feltöltés: 1. A só betöltéséhez csavarja le a tartály záró sapkáját. 2. Töltsön 1 liter vizet a sótartályba (a vízbetöltés csak az els esetben történ sóbetöltés eltt szükséges). 3. A sót a mellékelt tölcsér segítségével addig öntse, amíg a tartály megtelik. Ne aggódjon, ha közben a víz kifolyik a tartályból a só öntésekor, ez normális jelenség. 4. Csavarja vissza a acute;s tálak, eveszközök, stb. mosogatására tervezték. Elször a szervírozó tálakat, nagyméret fedket helyezze el a kosár szélénél, hogy a fesls szórókar szabadon elforoghasson. Az alsó kosár két hátsó támasztéksora könnyen lehajtható, így lehetvé téve serpenyk, lábasok és fazekak behelyezését. A támasztékok lehajtása: Kissé húzza felfele a támasztékokat, majd elengedve a támasztékok lecsukódnak (lásd az ábrát). A támasztékok álló helyzetbe történ visszaállításához csak húzza fel ismét azokat. UI47 Eveszköz kosár A hosszú nyel kések felfelé állítása veszélyes lehet. A hosszú és/vagy éles eveszközöket és szervízkéseket a fels kosárba tegye, kizárólag vízszintes helyzetbe. Legyen óvatos, amikor az éles eszközöket ki-vagy bepakolja. Az eveszközöket úgy kell bepakolni a kivehet eveszköz kosárba, hogy a nyelük lefelé legyen. Ha a fogantyú alul kinyúlik a kosárból, akkor az akadályozza az alsó szórókar mködését. Ilyen esetben a fogantyúval felfelé helyezze be. A kanalakat szétszórtan, keverve helyezze a kosárba, hogy ne takarják egymást. Az ezüst eveszközök más eveszközzel együtt mosogatva megfeketednek. Ezeket mindig külön mosogassa a többitl. A legjobb eredmény elérése érdekében tanácsos a mellékelt elválasztó használata (amennyiben az eveszközök formája és mérete ezt lehetvé teszi). A teáskanalak az eveszközkosár fogantyúján kialakított speciális nyílásokba helyezhetk. Az eveszközkosár áthelyezhet az alsó kosár jobb vagy bal szélére is. UI43 UI44 UI42 28 Fels kosár A fels kosárba tányérok, alátétek, salátás tálak (25 cm-es átmérig), poharak, üvegek, csészék helyezhetk be. Az üvekeket, poharakat a szájukkal lefelé fordítva pakolja be, hogy a belsejük jól kiöblíthet legyen. Magas tárgyak betételéhez a csészetartó rács felfelé hajtható A fényes darabokat (manyag tálakat) a fels kosárba kell bepakolni és úgy kell ket elrendezni, hogy ne mozdulhassanak el. Mieltt bezárja az ajtót ellenrizze, hogy a szórókarok szabadon elforognak-e. US47 Amikor a fels kosárbaa pakol tányérokat: a kosár hátulijától kezdve haladjon elre; egy kicsit elredöntve tegye be ket és közvetlenül az ajtó eltti részt hagyja üresen. US70 A fels kosár magasságának beállítása Ha nagyobb méret (27-32 cm közötti átmérj) edényeket is szeretne mosogatni az alsó kosárban, akkor a fels kosarat magasabb pozícióba kell állítani. A magasabb pozícióba állítás menete a következ: 1. Mozdítsa el a fels kosár elüls ütközit (A) kifelé és húzza ki a kosarat.

4 2. Helyezze a kosarat a fels pozícióba és állítsa vissza az ütközket (A) eredeti helyükre. RC01 A Ha a fels kosár a fels pozícióban van, akkor csak 20 cm-es átmérnél kisebb edényeket pakolhat be és nem használható a csésze tartó rács. A mosogatógépbe való bepakolás után mindig zárja be az ajtót, mert a nyitott ajtó balesetveszélyes lehet. 29 Mosogatószer használata Csak kifejezetten a mosogatógépekhez tervezett mosogatószert használjon. Mosogatópor betöltéséhez kövesse az alábbi lépéseket: 1. Nyissa ki a tett a zárnyelv (D) megnyomásával. 2. Adagoljon a Programtáblázat -ban megadott mennyiség tisztítószert. Mivel az egyes mosogatószerek különböznek egymástól, használat eltt tanácsos elolvasni a csomagoláson feltüntetett tájékoztatót. 3. Mindig zárja le a tett. 4. Ha a program elmosogatást is tartalmaz, a szükséges mosogatószert öntse a fedélre. A programkártya által elírt mennyiséget használja. M M IN AX Min = 15 g Max = 30 g D DE17 Mosogatótabletta betöltéséhez kövesse az alábbi lépéseket: 1. Bármilyen program esetében: helyezzen 1 tablettát a mosogatószer tartóba. 2. Mindig zárja le a tett. 3. Elmosogatást tartalmazó program esetében: helyezzen egy tablettadarabot a fedélre. DE02 Elégtelen mennyiség mosogatószer használata rontja a mosogatás hatásfokát, viszont a túladagolás felesleges pazarlást jelent anélkül, hogy javítaná a mosogatás minségét. Az optimális mosogatószer mennyiség kíméli a környezetet is. Foszfátmentes mosogatószer, enzimmel Ezeknél az alacsony lúgtartalmú poroknál a környezetet nem kímél alkotórészeket természetes enzimekkel és más biológiailag jobban lebomló anyagokkal cserélték fel. Az enzimek már 50 C-nál alacsonyabb höfokon is képesek tökéletesen feloldani a szennyezdéseket. A BIO program kiválasztásával ugyanazt a tisztítási eredményt tudja elérni, amit más esetben csak 65 Cos mosogató programmal és hagyományos mosogatószerrel biztosíthat. Ezek az új kompakt mosogatószerek általában foszfátmentesek. 30 Tanácsok és tippek Energiamegtakarításhoz Minden étkezés után helyezze be az edényeket a mosogatógépbe, de a mosogatással várjon addig, amíg a gép megtelik. Ha szükséges, futtasson le egy Öblítés és Tartás programot (lásd Programtáblázat), hogy az ételmaradékok ne száradhassanak rá az edényekre, amíg egy teljes mosogató programot el nem indít. Ne öblítse le az edényeket folyó víz alatt. Amikor csak kevés edényt kell elmosogatnia, akkor ezeket az alsó kosárba pakolja és a féltöltet programot állítsa be. Gépben nem mosogathatók Az alábbiakban felsoroltak gépben nem mosogathatók (kivéve ha a gyártó "mosogatógépben mosható" jelöléssel látja el): - Eveszközök fa, szaru, ragasztott, vagy kézi festés részekkel - bronz eveszközök - fa fogantyúval ellátott edények - aluminium áru - kristály áru - ólmozott üveg - manyag darabok - antik, vagy finom dekorált porcelán A legjobb mosogatási eredmény eléréséhez Betétel eltt minden ételmaradékot távolítson el, az ers, leragadt szennyezdést áztassa fel. Az edényeket, poharakat, csészéket, stb. a szájnyílásukkal lefelé tegye be. A homorú és domború felület darabokat kissé döntse meg, hogy a víz könnyebben kiürülhessen bellük. Lehetleg úgy tegye be az edényeket, hogy ne érjenek egymáshoz. Néhány dekorációs bevonat a mosogatógépben elszínezdhet. Azokat a kristály és manyag tárgyakat, amelyeknél nincs feltüntetve a "mosogatógépben mosható" jelzés, jobb kézzel elmosni. Néhány üvegfajta a többszöri gépi mosogatás után homályossá válhat. Az ezüst és a rozsdamentes eveszközök között vegyi reakció keletkezhet. Elvigyázatosságból ne mosogassa ket együtt. A vas és öntöttvas tárgyakon korrózió képzdhet, ami elszínezheti a többi edényt is. Az aluminium tárgyak megfeketedhetnek, a vörös, a sárgaréz és ón edények pedig foltosodnak. Ha kétsége van, ellenrizze a gyártó ajánlását. Új edény vásárlásakor gyzdjön meg arról, hogy mosogatógépben mosható-e. 31 Programtáblázat Program Szennyezettségés edénytípus ProgramBenyomandó gombok választó kinduló állása Mosogatószer ajánlott mennyisége mosogatás elmosogatás A program leírása Intenzív 70 C Ersen szennyezett. Tányérok, pohharak, eveszközök, fazekak és serpenyk A 70 + Be/Ki 20 g 10 g Elmosogatás meleg vízben Mosogatás (A nap során késbb kerül befejezésre). Mérsékelten vissza a kosarat a gépbe.

5 A mosogatási program végén A mosogatási program befejezdése után a készülék automatikusan leáll. A be/ki jelzlámpa addig marad égve, amíg nem nyomja meg ismét a be/ki gombot A mosogatógép kikapcsolása Az Be/Ki nyomógomb megnyomásával kapcsolja ki a mosogatógépet. A mosogatógép ajtajának kinyitása eltt várjon 15/20 percet; ezáltal elkerüli, hogy a forró gz véletlenül megégesse az edények kivétele közben, valamint így a közeli bútorok sem károsodnak. Elször az alsó kosárból vegye ki az edényeket, majd a felsbl; ha így jár el,akkor a fels kosárból nem fog a víz lecsöpögni az alsó kosárban lév edényekre. Ha a mosogatási program befejezdött, akkor azt ajánljuk, hogy húzza ki a csatlakozó dugót a konnektorból és zárja el a vízcsapot. Általában nem célszer addig kinyitni az ajtót, amíg a mosogatógép dolgozik. Ha mégis kinyitja az ajtót, akkor a biztonsági szerkezet garantálja, hogy a gép leáll. 4. Biztosítsa, hogy a szórókarok szabadon elforoghassanak. Mérje ki a mosogatószert Adagolja be a "Programtáblázat"ban leírt mennyiség mosogatószert és zárja le a fedelet. Zárja le a mosogatószer tartály fedelét Állítsa be a programot A programválasztót az óramutató járásával azonos irányba forgassa el addig a betig, ami a kívánt programot jelzi a kezelpanelon. Szükség esetén állítsa be a f mosási ciklus hmérsékletét a Programtáblázat útmutatása szerint (lásd Benyomandó gombok). 7. Zárja be a mosogatógép ajtaját Figyelem! Ne nyissa ki az ajtót a forróvizes fázis alatt, mivel a forróvíz kicsapódhat és égési sérülést okozhat. A forróvizes fázis alatt, vagy a program vége után azonnal, csak nagyon óvatosan nyissa ki az ajtót, mivel forró gz áramlik ki a mosogatógépbl. 33 Ápolás és tisztítás Bels tisztítás Rendszeresen végezze el az ajtó körüli tömítés, a mosogatószer és öblítszer tartály tisztítását, amelyhez nedves ruhát használjon. Azt ajánljuk, hogy három havonta végezzen karbantartási mosogatást egy 65 C-os programmal, edények nélkül, mosogatószer használatával. Központi szr tisztítása (Minden mosogatás után) Az ételmaradványok összegylhetnek a szrben (A), amit folyóvíz alatt alaposan ki kell tisztítani. Az ürítszr eltávolítása: egyszeren a fogantyúnál megfogva húzza ki. A megtisztított szrt nyomja vissza a helyére, az eredeti pozícióba, hogy pontosan beilleszkedjen. MA04 A MA19 A nagy szr tisztítása (minden héten) Ha szükséges, akkor folyóvíz alatt tisztítsa meg a nagy szrt egy kefe segítségével. A nagy szr eltávolítása: Távolítsa el a szórókart az egyik oldalának a felfelé történ hüzásával. 2. Forgassa el az oszlopot (C) 90 -kal az óramutató járásával ellenkezleg, majd húzza ki a szrt. 3. A megtisztított szrt helyezze vissza a fentiekben leírtakkal ellentétes sorrendben. 4. Ügyeljen arra, hogy a szr az eredeti helyén legyen és a szr fogantyúja a készülék elüls irányába mutasson. MA21 B C MA05 MA20 MA18 Tilos a mosogatógépet a szrk nélkül használni. A szrk nem megfelel visszahelyezése rontja a mosogatás eredményességét. A szrk rendszeres tisztítása alapfeltétele a mosogatógép megfelel mködésének. 34 Küls tisztítás A készülék küls felületeit és a kezelpanelt nedves, puha ruhával tisztítsa. Ha szükséges, akkor csak semleges mosogatószert használjon. Tilos súroló porokat, illetve vegyszereket (pl. triklóretilén, oldószer, stb.) használni. Hosszabb idej üzemen kívül helyezés Ha a készüléket huzamosabb ideig nem használja, akkor a következöket tegye: 1. Húzza ki a csatlakozó dugót a konnektorból és zárja el a vízcsapot. 2. Töltsön öblítöszert a tartóba. 3. Résnyire hagyja nyitva az ajtót, hogy a kellemetlen szagosodást elkerülje. 4. Hagyja a készülék belsejét tisztán. Fagyvédelem Kerülje a mosogatógép olyan helyen történ elhelyezését, ahol a hmérséklet 0 C alá süllyedhet. Ha ez elkerülhetetlen, ürítse ki a készüléket, zárja be az ajtót, válassza le a vízcsövet és ürítse ki. A készülék mozgatása Ha mozgatni kell a készüléket (pl. költözéskor, stb.....): 1. Húzza ki a csatlakozó dugót. 2. Zárja el a vízcsapot. 3. Távolítsa el a befolyó és kifolyó csövet. 4. Húzza ki a készüléket a csövekkel együtt. Szállításkor kerülje el a készülék megdöntését. 35 Valami nem üzemel Ha a rendszeres karbantartást elmulasztja, vagy elfelejt valamit, akkor kisebb-nagyobb mködési problémák adódhatnak. Adott esetben saját maga is elháríthatja a hibát a szerviz igénybevétele nélkül.

6 Tanulnányozza át az alábbi táblázatot és ha nem tudja elhárítani a hibát, akkor forduljon a jótállási jegyben megjelölt szervizhez. Hiba A mosogatógép nem indul Megoldás q q q q Az ajtó nincs megfelelen bezárva. A csatlakozó dugó nincs megfelelen bedugva. Ellenrizze a dugó biztosítékát. Nincs áram a konnektorban. Kinyitotta a vízcsapot? Van a hálózatban víz, nincs elzárva a felzáró? Nincs megtörve, vagy megcsavarodva a befolyócs? Ellenrizze. A befolyócs eltömdött. Zárja el a vízcsapot és tisztítsa meg a szrt. Tisztítsa meg a szrket (lásd Ápolás és tisztítás). Ellenrizze, hogy az edények megfelelen legyenek bepakolva. A kifolyócs megtört, vagy elcsavarodott. Igazítsa meg a csövet. A lefolyó eltömdött. Tisztítsa meg az eltömdést. Nem megfelel a cs meghosszabbítása. Tartsa be a vonatkozó elírásokat. A kifolyócs végénél nincs biztosítva a szellzés. Az edények egymásra borultak. Tartsa be a bepakolási tudnivalókat. A szórókarok az edényekhez ütköznek. Nem megfelel a mosogatógép vízszintje, beépítíse. A kosarakat túltöltötte. Az edények rosszul vannak elrendezve. A szórókarok nem forognak. A szórókarok eltómdtek. A szrk eltómdtek. A szrk nincsenek a helyükön. Nem megfelel a mosogatószer mennyisége, vagy típusa. A mosogatószer öreg, vagy megkeményedett. A sótartály fedelet nem megfelelen zárta le. Nem megfelel ersség mosogató programot választott. Kevés öblítszert használ, vagy kifogyott. Ellenrizze a tet zárását. És hogy van-e só a tartályban. Túl sokáig hagyta az edényeket a mosogatógépben. A mosogatógép nem töltdik fel vízzel q q q q A szrk eltömdtek A szórókarok nem forognak A mosogatógép nem üríti ki a vizet q q q q q q A mosogatógép zajos q q Az ajtó nehezen zárható Az edények nem tiszták (elégtelen mosogatás) q q q q q q q q q q q Mész lerakódás, vagy fehér foltok láthatók az edényeken Az edények nem megfelelen szárazak q q q 36 Ha az ellenrzések után is fennállnak a korábbi problémák, akkor a modell és sorozatszám megadásával forduljon a szervizhez. A fenti számokat a mosogatógép ajtajának a jobboldali bels részén találja. (lásd kép). Prod.No Ser. No Szerviz és tartalékalkatrészek Ezt a készüléket kizárólag a jótállási jegyben megjelölt szerviz javíthatja, eredeti pótalkatrész felhasználásával. Semmilyen körülmények között se próbálkozzon saját maga a javítással. Az illetéktelen személy által végzett javítás komoly sérülést és mködési hibát okozhat. Probléma esetén lépjen kapcsolatba a kijelölt szervizzel. Mindig ragaszkodjon az eredeti alkatrészhez. Mod.... RA01 37 Tanácsok a teszteléshez Bármiféle tesztelés elvégzése eltt teljesen fel kell tölteni sóval a sótartályt és öblítvel a megfelel adagolót. Szabvány tesztprogram Próbaprogram: Szabványos elhelyyezési beállítás: Öblítszer adagoló beállítása: A mosogatószer ajánlott mennyisége: EN BIO 50 C elmosogatással C 12 4-es fokozat 25 g az adagolóba 5 g az adagoló fedelére US50 UI50 UI65 Fels kosár elrendezése Alsó kosár elrendezése Eveszkök kosár elrendezése Mszaki jellemzk MÉRETEK Szélesség Magasság munkafelülettel Magasság munkafelület nélkül Max. mélység Max. mélység nyitott ajtóval Feszültség 60 cm 85 cm 82 cm 61 cm cm 230 V - 50 Hz 200 W 2100 W 2300 W 50 kpa (0. 5 bar) 800 kpa (8 bar) 12 elhelyezési beállítás ELEKTROMOS CSATLAKOZÁS MOTORTELJESÍTMÉNY MOSOGATÁSNÁL FTTELJESÍTMÉNY ÖSSZ. TELJESÍTMÉNY HÁLÓZATI VÍZNYOMÁS TERÍTÉKSZÁM Minimum Maximum 38 Üzembe helyezési tudnivalók A készülék üzembe helyezéséhez szükséges bármilyen elektromos munkát csak az arra feljogosított elektromos szakember végezhet. A készülék üzembe helyezéséhez szükséges bármilyen vízszerelési munkát csak a arra feljogosított vízszerel szakember végezhet. Vízcsatlakoztatások A mosogatógép melegvíz hálózatra is (max. 60 C) és hidegvíz hálózatra is csatlakoztatható. Mi inkább a hidegvíz hálózati csatlakoztatást ajánljuk. A melegvíz hálózati csatlakozás nem minden szennyezettség esetén hatékony, mivel rövidebb lesz a mosogatási program. A víznyomásnak a mszaki adatokban megadott határok között kell lenni. Az ön lakóhelyén lév víznyomás értékrl a helyi Vízm vállalat ad felvilágosítást. A mosogatógép egyik jellemzje, hogy a befolyó, illetve a kifolyócs jobbra is és balra is elforgatható a beépítési igénytl függen. A hollandit a vízszivárgás elkerülése érdekében megfelelen meg kell szorítani.

7 Powered by TCPDF ( Ügyeljen arra, hogy a cs ne legyen megcsavarodva, vagy megtörve, mert lelassulhat a vízbetöltés. Ha új csöveket használ, vagy olyanokat, amelyek hosszabb ideig nem voltak használva, akkor néhány percig folyassa a vizet, mieltt a befolyócsövet csatlakoztatná. Ezzel elkerülheti, hogy a különféle rozsda és egyéb lerakódások eltömítsék a szrt. Gyzdjön meg arról, hogy az (A) szr a csatlakozásban van-e. Ha saját maga végzi a csatlakoztatást, ne felejtse el a mellékelt tömítést behelyezni a 3/4colos hollandiba, vagy egyéb, a gyors csatlakoztatást biztosító és erre a célra kialakított kapcsoló szerkezetbe. CA02 A A mvelet megkönnyítéséhez a csövet jobbra és balra is elforgathatja. A bekötést ne már használt, más géprl leszerelt csövel oldja meg. 39 Kifolyócs csatlakoztatása min 4 cm min 30 cm max 100 cm min 30 cm max 100 cm max 100 cm A kifolyócs vége a következ módokon csatlakoztatható: 1. Mosogató szifonjába, szükség szerint egy bilinccsel rögzítve. 2. Mosogató szélére akasztva a mellékelt speciális manyag hajlított idommal. 3. Egy szellzéssel ellátott fali lefolyóba, amelynek minimum 4 cm a bels átmérje. A kifolyócs csatlakozási magasságának 30 cm (minimum) és 100 cm (maximum) között kell lennie a mosogatógép mosogató dugóját tilos bedugni, amikor a gép üríti a vizet, mert ilyenkor elfordulhat, hogy a víz a szifonból visszafolyik a gépbe. Ø 21 Ø CS09 CS10 Elektromos csatlakoztatás Mieltt a készüléket az elektromos hálózatra csatlakoztatja ellenrizze, hogy: 1. A lakóhelyén lév feszültség megegyezik-e a mszaki adatok között megadott értékkel. 2. A méróra, a biztosítékok és a konnektor megfelel-e a maximális teljesítménynek. Ügyeljen arra, hogy a konnektor és a dugó illeszthet legyen egymásba, adapter nélkül. Ha bármilyen eltérést tapasztal, akkor a konnektor rendszert ki kell cseréltetni. Biztonsági okok miatt a készülék kizárólag földelt konnektorba csatlakoztatható. A biztonsági elírások megszegése esetén a gyártó minden felelsséget elhárít magától. Figyelem! Készülékeink biztonsági szeleppel rendelkeznek, mely megakadályozza a piszkos víz visszaszívását a készülékbe. Ha a mosogató szifonjában egyirányú szelep van, akkor ez megakadályozhatja a mosogatógép helyes mködését. Tanácsos ezt eltávolítani. Ez a készülék megfelel az alábbi EEC direktíváknak. - 73/23 of (Kisfeszültség irányelv) és ahhoz tartozó módosítások, - 89/336 of (Elektromágneses kompatibilitás) és ahhoz tartozó módosítások. 40 Ø 18 Ø m max max 100 cm Beépítés pult alá (konyhai asztallap, vagy mosogató alá) A készülék munkafelületének az eltávolítása után beépíthet egy mosogató, vagy elkészített asztal felülete alá, figyelembe véve az ábrán megadott beépítési méreteket. A beépítés menete a következ: A készülék munkafelületéek az eltávolításához a két hátsó rögzít csavart csavarja ki, húzza ki elrefelé a hátsó horonyból, majd emelje meg. Állítsa be a készülék magasságát, majd az állítható lábak segítségével végezze el a vízszintbeállítást. Utána tegye a helyére a készüléket, ügyelve arra, hogy a be- és kifolyócs ne nyomódjon össze, ne törjön meg IN05 Vízszintbe állítás A pontos szintezés elengedhetetlen az ajtó megfelel záródásához és szigeteléséhez. Amikor a készülék megfelelen vízszintbe van állítva, az ajtó egyik oldalon sem érintkezik a szintez távtartókkal. Ha az ajtó nem záródik megfelelen, lazítsa vagy szorítsa meg az állítható lábakat mindaddig, amíg a készlék nincs pontosan vízszintbe állítva The Electrolux Group. The world's No.1 choice. Skupina Electrolux je nejvétovm svétovm vrobcem spotøebièû pro kuchyà, èistotu a venkovní pouïití. Více neï 55 milionû vrobkû Skupiny Electrolux (jako jsou chladnièky, sporáky, praèky, vysavaèe, øetìzové pily a travní sekaèky) v celkové hodnotì aï 14 miliard USD je prodáno kaïdm rokem ve více neï 150 zemích svìta. From the Electrolux Group. The world's No.1 choice. Az Electrolux Csoport a világ legnagyobb konyhai, fürdszobai és szabadtéri készülékeket gyártó vállalata. Több mint 55 millió Electrolux Csoport által forgalmazott terméket (többek között htszekrényeket, tzhelyeket porszîvókat, láncfrészeket és fnyiró gépeket) adnak el évente mintegy 14 millárd dollár értékben a világ több mint 150 országába..
