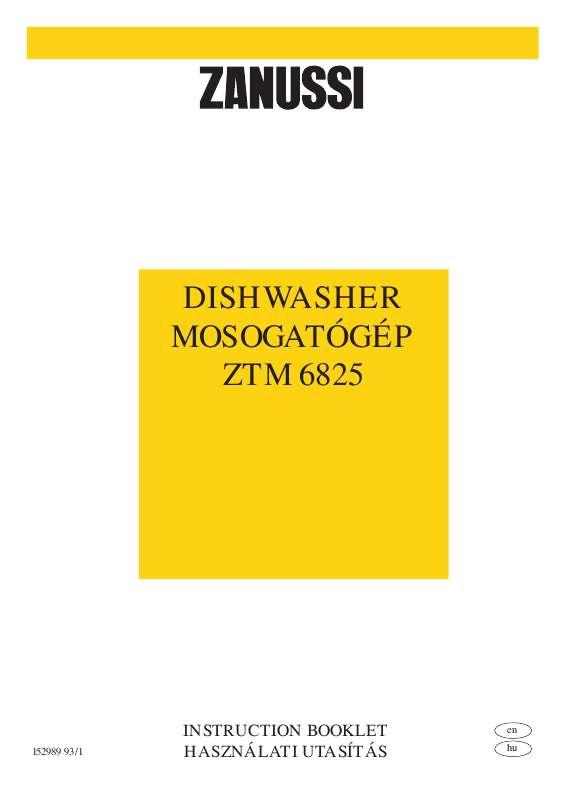

Az Ön kézikönyve ZANUSSI ZTM6825

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: Elhelyezés s s s s s s A készülék nagyon nehéz. Legyen óvatos, amikor mozgatja. A mûszaki jellemzôk megváltoztatása, vagy a készülék bármilyen átalakítása veszélyes. Ügyeljen arra, hogy a készüléket ne állítsa rá az elektromos csatlakozó vezetékre. Bármilyen javítást, vagy más elektromos munkát csak arra feljogosított elektromos szakember, vagy szerviz körülmények között ne próbálja meg saját maga javítgatni a készüléket. Az illetéktelen javítás sérülést és hibás mûködést okozhat. Lépjen kapcsolatba a helyi szervizzel. Mindig ragaszkodjon eredeti alkatrészhez. s s s Ezt a készüléket kizárólag felnôttek által történô használatra tervezték. Nem szabad megengedni, hogy a gyerekek játsszanak a kezelôgombokkal, vagy a készülékkel. Minden csomagolóanyagot tartson távol a gyerekektôl. A mosogatószereket úgy tárolja, hogy a gyerekek ne férhessenek hozzá. Környezetvédelem A környezet védelmében: s s A használat alatt s s s s s Tilos benzines, oldószeres, festékes, ill. korróziót okozó fémtárgyakat, vagy bármilyen vegyszeres maradványokat tartalmazó edényeket mosogatni a mosogatógépben. Semmilyen körülmények között ne nyissa ki az ajtót, amíkor a készülék mûködik. Az ajtó nyitása elôtt mindig kapcsolja ki a készüléket. Csak olyan mosogatószert használjon, amelyet mosogatógépben való használatra gyártottak. Amikor befejezte a be- vagy kipakolást, zárja be az ajtót, mert a nyitott ajtó veszélyes lehet. 28 s Minden csomagolóanyag, amely jelû szimbólummal rendelkezik, újrafeldolgozható. Érdeklôdjön a helyi hatóságnál, vagy a környezetvédelmi felügyelôségnél, hogy hol talál a lakóhelyén olyan helyet, ahol az újrahasznosítható anyagot leadhatja. Ha a készüléket leselejtezi, vágja le az elektromos csatlakozó vezetéket és tegye használhatatlanná az ajtózárat, hogy a gyerekek ne zárhassák magukra a készüléket. Óvja a környezetét és a kiselejtezett, öreg készüléket csak a hatóságilag kijelölt helyre tegye le. PSI01HU A készülék bemutatása IN80 1. Vzkeménység beállító 2. Beállító távtartók 3. Fels kosár ütköz 4. Sótartály 5. Alsó szórókar 6. Mosogatószer tartó 7. Kezelpanel 8. Adattábla 9. Öblítszer adagoló tartó 10. Durva szr 11. Központi szr 12. Fels szórókar 13. Fels kosár 29 PDA13HU Kezelôpanel 55 C 55 C Ennél a teljesen integrált készüléknél a kezelôszervek az ajtó tetején találhatók. Amikor kiválaszt egy programot, az ajtónak részlegesen nyitva kell lennie. 4. Programjelölés Nyomja meg a kívánt mosogatási programnak megfelelô gombot (lásd a "Programtáblázat" c. részt). 1. Be/Ki nyomógomb Nyomja meg ezt a gombot a mosogatógép bekapcsolásához. Nyomja meg ismét ezt a gombot a készülék kikapcsolásához. 5. Programválasztó tárcsa Egy program kiválasztásához forgassa el a programválasztó tárcsát az óramutató járásával megegyezô irányba, ügyelve arra, hogy a kiválasztani kívánt program betûjele pontosan egy vonalba essen a kezelôpanelen lévô programjelöléssel. A program végén a készülék automatikusan leáll. 2. Gazdaságos 55 C gomb Ennek a gombnak a benyomásával a fômosogatás hômérsékletét 65 C-ról 55 C-ra csökkentheti, amely számottevô energiamegtakarítással jár (lásd a "Programtáblázat" c. részt). 3. Programleírás Ez a mosogatóprogramokat összegzô kártya nyújt segítséget a megfelelô mosogatóprogramok kiválasztásához. 30 PCP31HU Használat eltt A mosogatógép elsô használata elôtt: 1. gondoskodjon arról, hogy az áram és a víz csatlakoztatások megfeleljenek a használati útmutatóban leírtaknak, 2. távolítson el minden csomagolóanyagot, 3. állítsa be a vízlágyítót, 4. töltse fel a sótartályt, 5. töltse fel az öblítôszer adagoló tartályt. A vízlágyító beállítása A mosogatógép egy vízlágyítóval rendelkezik, melynek az a feladata, hogy eltávolítsa a sót és az ásványokat a befolyó vízbôl, amelyek károsak lehetnek a készülék hatékony mûködésére. Keményebb vízben magasabb ez a káros sótartalom. A víz keménységét különbözô fokozatokban adják meg, pl. Német, Francia keménységi fok és milligram / liter. A vízlágyítót az Ön lakhelyén lévô vízkeménység szerint kell beállítani. A vízkeménység értékrôl az Ön lakhelyén lévô területileg illetékes Vízmûvek adhat szakszerû felvilágosítást.

3 A vízlágyítót a gyártó a 2-es szintre állította be. Ha ez a szint (fokozat) nem megfelelô, akkor Önnek kell a beállítást elvégezni. A vízlágyító beállítása Egy csavarhúzóval forgassa el a felsô, elülsô sarokban lévô beállító gombot a kiválasztott számra. Vízkeménység Német fokozat ( dh) Francia fokozat ( TH) PPM (milligram /liter) Szint Só kell NEM IGEN IGEN IGEN IGEN IGEN < < AA05 31 PBU01HU Só betöltése Ha a lakóhelyén a vízkeménység "0" fokozatú, akkor só betöltésére nincs szükség. Sót csak az "1"-es fokozattól felfelé kell használni. Kizárólag a mosogatógéphez gyártott speciális sót szabad használni. Minden más típusú só, amelyet nem a mosogatógéphez terveztek, különösen az asztali só, károsítja a vízlágyítót. A sót közvetlenül a teljes mosogató program indítása eltt kell bet&oue a beállítást, ha fehéres foltok jelennek meg az edényeken. BR02 A BR01 B m a x BR03 C x m a PFR01/1HU Mosogatószer használata Csak kifejezetten a mosogatógépekhez tervezett mosogatószert használjon. A mosogatószer betöltéséhez k vesse az alábbi lépéseket: 1. Nyissa ki a tetôt a zárnyelv (D) megnyomásával. 2. Adagolja be a mosogatási programok címû részben ajánlott mennyiségû mosogatószert. Mivel a mosogatószerek sem egyformák, vegye figyelembe a csomagoláson lévô gyári ajánlást, különösen a tablettáknál. A megfelelô mosogatószer mennyiség betöltéséhez a tartály belsô oldalán két tájékoztató jelölés található: - MIN = 15 g - MAX = 30 g 3. Mindig zárja le a tetôt. 4. Ha a program elômosogatást is tartalmaz, a szükséges mosogatószert öntse a tetôre. Elégtelen mennyiségû mosogatószer használata rontja a mosogatás hatásfokát, viszont a túladagolás felesleges pazarlást jelent anélkül, hogy javítaná a mosogatás minôségét. Az optimális mosogatószer mennyiség kíméli a környezetet is. D DE07 DE02 Foszfátmentes mosogatószer, enzimmel Ezeknél az alacsony lúgtartalmú poroknál a környezetet nem kímélô alkotórészeket természetes enzimekkel és más biológiailag jobban lebomló anyagokkal cserélték fel. Ezek az új kompakt mosogatószerek általában foszfátmentesek. Azokon a területeken, ahol a vízkeménység alacsonyabb, mint 4 dh (7 TH). azt ajánljuk, hogy foszfátmentes mosogatószer használata esetén regeneráló sót is használjon. Ezzel elkerülheti, hogy mész rakódjon le az edényeken és a mosogató üst belsejében. 34 M M IN AX PUD01/1HU A készülék használata Bepakolás a készülékbe Mielôtt az edényeket bepakolja a gépbe, minden ételmaradványt távolítson el, hogy elkerülje a szûrôk eltömôdését és az elégtelen mosogatást. Ne pakoljon be olyan kicsi darabokat, amelyek áteshetnek a kosarakon. Az edények bepakolásához nyissa ki az ajtót és húzza ki a kosarakat. Alsó kosár te;sd Programkártya), hogy az ételmaradványok ne száradhassanak rá az edényekre. Várjon addig, amíg egy teljes mosogatási programot elindíthat. Ne mosogassa elô az edényeket folyóvíz alatt. Enyhén szennyezett edényeknél az "Gazdaságos", vagy a "Gyors" programot válassza a "Mosogatási programok" címû részben leírtak figyelembe vételével. Gépben nem mosogathatók: Az alábbiakban felsoroltak gépben nem mosogathatók (kivéve, ha a gyártó mosogatógép állónak adta el): Evôeszközök fa, szaru, ragasztott, vagy kézi festésû részekkel bronz evôeszközök fa fogantyúval ellátott edények alumínium áru kristály áru ólmozott üveg mûanyag darabok antik, finom kínai porcelán Néhány dekorációs bevonat a mosogatógépben való mosogatáskor elszínezôdhet. Azokat a kristály és mûanyag tárgyakat, amelyeknél nem garantálják a mosogatógép állóságot, kézzel kell elmosogatni. Néhány üvegfajta a többszöri gépi mosogatás után átlátszatlanná (opálossá) válhat, ami nem a mosogatógép hibája. Az ezüst és a rozsdamentes evôeszközök között vegyi reakció keletkezhet. Ha ilyet észlel, ne mosogassa többé együtt C-on Szárítás meleg levegôvel NORMÁL 65 C ELÔMOSOGATÁS NÉLKÜL Enyhén szennyezett. Tányérok, poharak, evôeszközök. 25 g / Mosogatás C-on ÖBLÍTÉS Mindenféle. el a programválaszt tárcsát az óramutató járásával megegyez irányba, ügyelve arra, hogy a kiválasztani kívánt program betjele pontosan egy vonalba essen a kezelpanelen lév programjelöléssel.

4 Ha szükséges, nyomja meg a "Gazdaságos 55 C" nyomógombot a "Programtáblázat" utasításainak megfelelen (lásd a "Benyomandó gombok" oszlopot) POS04HU Ápolás és tisztítás Bels tisztítás Rendszeresen végezze el az ajtó körüli tömítés, a mosogatószer és öblítôszer tartály tisztítását, amelyhez nedves ruhát használjon. Az ajánljuk, hogy 3-havonta futtasson le egy 65 Cos üres programot edények és mosogatószer nélkül. Központi szr tisztítása (Minden mosogatás után) Az ételmaradványok összegyûlhetnek a szûrôben (A), amit folyóvíz alatt alaposan ki kell tisztítani. Az ürítôszûrô eltávolítása: egyszerûen a fogantyúnál megfogva húzza ki. A megtisztított szûrôt nyomja vissza a helyére, az eredeti pozícióba, hogy pontosan beilleszkedjen. MA04 A A nagy szr tisztítása (Kéthavonta) Ha szükséges, akkor folyóvíz alatt tisztítsa meg a nagy szûrôt egy kefe segítségével. A nagy szûrô eltávolítása: 1. Távolítsa el a szórókart az egyik oldalának a felfelé történô hûzásával. 2. Forgassa el az oszlopot (C) 90 -kal az óramutató járásával ellenkezôleg, majd húzza ki a szûrôt. 3. A megtisztított szûrôt helyezze vissza a fentiekben leírtakkal ellentétes sorrendben. 4. Ügyeljen arra, hogy a szûrô az eredeti helyén legyen és a szûrô fogantyúja a készülék elülsô irányába mutasson. 90 B C MA05 Tilos a mosogatógépet a szrk nélkül használni. A szrk nem megfelel visszahelyezése rontja a mosogatás eredményességét. A szrk rendszeres tisztítása alapfeltétele a mosogatógép megfelel mködésének. 40 PMC01HU Küls tisztítás A készülék külsô felületeit és a kezelôpanelt nedves, puha ruhával tisztítsa. Ha szükséges, akkor csak semleges mosogatószert használjon. Tilos súroló porokat, illetve vegyszereket (pl. triklóretilén, oldószer, stb. ) használni. Hosszabb idej üzemen kívül helyezés Ha a készüléket huzamosabb ideig nem használja, akkor a következôket tegye: 1. Húzza ki a csatlakozó dugót a konnektorból és zárja el a vízcsapot. 2. Töltsön öblítôszert a tartóba. 3. Résnyire hagyja nyitva az ajtót, hogy a kellemetlen szagosodást elkerülje. 4. Hagyja a készülék belsejét tisztán. Fagyvédelem Kerülje a mosogatógép olyan helyen történô elhelyezését, ahol a hômérséklet 0 C alá süllyedhet. Ha ez elkerülhetetlen, ürítse ki a készüléket, zárja be az ajtót, válassza le a vízcsövet és ürítse ki. A készülék mozgatása Ha mozgatni kell a készüléket (pl. költözéskor, stb....): Húzza ki a csatlakozó dugót. Zárja el a vízcsapot. Távolítsa el a befolyó és kifolyó csövet. Húzza ki a készüléket a csövekkel együtt. Szállításkor kerülje el a készülék megdöntését. 41 PMC02HU Valami nem üzemel Ha a rendszeres karbantartást elmulasztja, vagy elfelejt valamit, akkor kisebb-nagyobb mûködési problémák csatlakozó dugó nincs megfelelôen bedugva. Ellenôrizze a dugó biztosítékát. Nincs áram a konnektorban. Kinyitotta a megtörve, vagy megcsavarodva a befolyócsô? Ellenôrizze. A befolyócsô kifolyócsô megtört, vagy elcsavarodott. Igazítsa meg a csövet. A lefolyó eltömôdött. Tisztítsa meg az eltömôdést. Nem megfelelô a csô meghosszabbítása. Tartsa be a vonatkozó edények egymásra borultak. Tartsa be a bepakolási tudnivalókat. A szórókarok az edényekhez kosarakat túltöltötte. Az edények rosszul vannak elrendezve. A szórókarok nem forognak. A szórókarok eltömôdtek. A szûrôk eltömôdtek. A szûrôk nincsenek a mosogatószer öreg, vagy öblítôszert használ, vagy kifogyott. Ellenôrizze a tetô zárását. és hogy van-e só a tartályban. Túl sokáig hagyta az edényeket a mosogatógépben. A mosogatógép nem töltdik fel vízzel q q q q A szrk eltömdtek A szórókarok nem forognak A mosogatógép nem üríti ki a vizet q q q q q q A mosogatógép zajos q q Az ajtó nehezen zárható Az edények nem tiszták (elégtelen mosogatás) q q q q q q q q q q q Mész lerakódás, vagy fehér foltok láthatók az edényeken Az edények nem megfelelen szárazak q q q 42 PSN01HU Ha az ellenôrzések után is fennállnak a korábbbi problémák, akkor a modell és sorozatszám megadásával forduljon a szervizhez. A fenti azonosító számokat a mosogatógép ajtajának jobboldali belsô részén találja (lásd kép).

5 Elárasztás elleni védelem A véletlenszerû elárasztás elkerülése érdekében a mosogatógép két védelmi szerkezettel van felszerelve, amelyek a következôket biztosítják: 1. A befolyócsôben lévô szerkezet (lásd Vízcsatlakoztatások)mûködésbe lép és a befolyócsô bármilyen jellegû károsodása esetén leállítja vízbefolyást. Ez a funkció a készülék kikapcsolt állapotában is mûködik. 2. A mosogatógép alján lévô szerkezet akkor lép mûködésbe, ha bármilyen szivárgás fordul elô a készülékben. Ez a funkció csak a mosogató bekapcsolt állapotában üzemel. A javításához hívja a szervizt. Mod Prod.No.... Ser. No..... RA01 Szerviz és tartalékalkatrészek Ezt a készüléket kizárólag a jótállási jegyben megjelölt szerviz javíthatja, eredeti pótalkatrész felhasználásával. Semmilyen körülmények között se próbálkozzon saját maga a javítással. Az illetéktelen személy által végzett javítás komoly sérülést és hibás mködést eredményezhet. Probléma esetén mindig lépjen kapcsolatba a kijelölt szervizzel. Mindig ragaszkodjon az eredeti alkatrészhez. 43 PSN05HU Üzembe helyezési tudnivalók A készülék üzembe helyezéséhez szükséges bármilyen elektromos munkát csak az arra feljogosított elektromos szakember végezhet. A készülék üzembe helyezéséhez szükséges bármilyen vízszerelési munkát csak a arra feljogosított vízszerelô szakember végezhet. Mszaki jellemzk: MÉRETEK Szélesség Magasság Max.mélység Max. mélység nyitott ajtóval Feszültség 59.6 cm cm 55 cm cm 230 V - 50 Hz 200 W 2100 W 2300 W 50 kpa (0.5 bar) 800 kpa (8 bar) 12 elhelyezési beállítás Víz Energia 20 l 1.5 kw/h ELEKTROMOS CSATLAKOZÁS MOTORTELJESÍTMÉNY MOSOGATÁSNÁL FÛTÔTELJESÍTMÉNY ÖSSZ.TELJESÍTMÉNY HÁLÓZATI VÍZNYOMÁS TERÍTÉKSZÁM FOGYASZTÁS Minimum Maximum 44 PTS18/1HU A mosogatógép elhelyezése eltt minden csomagolóanyagot távolítson el. Ha lehetséges, akkor közvetlenül a vízcsap és kifolyó mellett helyezze el a mosogatógépet. Vízcsatlakoztatások A mosogatógép melegvíz hálózatra is (max. 60 ) és hidegvíz hálózatra is csatlakoztatható. Mi inkább a hidegvíz hálózati csatlakozást ajánljuk. A melegvíz hálózati csatlakozás nem minden szennyezettségû edény esetén hatékony, mivel rövidebb lesz a mosogató program. A víznyomásnak a mûszaki adatokban megadott határok között kell lenni. Az Ön lakhelyén lévô víznyomás értékrôl a helyi Vízmû vállalat ad felvilágosítást. A mosogatógép egyik jellemzôje, hogy a befolyó, illetve kifolyócsô jobbra is és balra is elforgatható a beépítési igénytôl függôen. A vízszivárgás elkerülése érdekében a hollandit megfelelôen meg kell szorítani. Ügyeljen arra, hogy a csô ne legyen megtörve, vagy pedig megcsavarodva, mert lassulhat a víztöltés. Ha új csöveket használ, vagy olyanokat, amelyek hosszabb ideig nem voltak használva, akkor néhány percig folyassa a vizet, mielôtt a befolyócsövet csatlakoztatná. Ezzel elkerülheti, hogy a különféle rozsda és egyéb lerakódások eltömítsék a szûrôt. A csatlakoztatás a betápcsô végén lévô 3/4"-os hollandival történik a tömítés elhelyezés után. Egyes modelleknél a hollandis csatlakozást egy biztonsági rögzítôvel is kiegészítették, amely megakadályozza a hollandi véletlen lazulását. A befolyócsô egy biztonsági szerkezettel van felszerelve, amely megakadályozza, hogy a csô sérülése esetén víz árassza el a helyiséget. Probléma esetén egy piros jelzés jelenik meg az ablakban (B - ). Ha ez a jelzés megjelenik, zárja el a vízcsapot és gondoskodjon a csô cseréjérôl. A hollandit (A - ) a vízszivárgás elkerülése érdekében gondosan meg kell húzni. CA13 A 2 B B A C 1 Megjegyzés: Biztonsági rögzítvel ellátott modellek esetén a csaktlakozó hollandi oldásához meg kell nyomni a sárga rögzítgombot. (C - ). 45 PWA03HU Kifolyócs csatlakoztatása A kifolyócsô vége a következô módokon csatlakoztatható: 1. Mosogató szifonjába, szükség szerint egy bilinccsel rögzítve. 2. Egy szellôzéssel ellátott fali lefolyóba, amelynek minimum 4 cm a belsô átmérôje. A kifolyócsô csatlakozása 30 cm (minimum) és 100 cm (maximum) között kell, hogy legyen a mosogatógép aljától. A kifolyócsövet - tetszés szerint - a mosogatógéptôl balra és jobbra is elvezetheti. Ügyeljen arra, hogy a csô ne nyomódjon össze és ne csavarodjon meg, mert az akadályozza az ürítést.

6 Powered by TCPDF ( A mérôóra, a biztosítékok és a konnektor megfelel-e a maximális teljesítménynek. Ügyeljen arra, hogy a konnektor és a dugó illeszthetô legyen egymásba és nincs szükség adapterre. Ha bármilyen eltérést tapasztal, a konnektor rendszert ki kell cseréltetni. Biztonsági okok miatt a készülék kizárólag földelt konnektorba mosogatógép teteje és a felette lévô asztallap között minimum 2 mm-es távolságot kell hagyni. A készülék magasságának beállítása A magasság beállításához az alábbiakat tegye: 1. Lazítsa ki az elülsô 2 db rögzítô lábat. 2. A hátsó láb a csavar elforgatásával állítható, a rugós lap közepénél jobbra, vagy balra. A lábakhoz talpakat is mellékelnek, hogy a készülék ki- és becsúsztatható, a lábak elérhetôk legyenek. A talpakat nyomja rá a lábakra. Ha szükséges, akkor a talpak méretei a jelölések menti leválasztással csökkenthetôk. A tökéletes vízszint különösen fontos az ajtó jó zárásához és a tömítéshez. A megfelelô vízszint biztosítja az ajtó megfelelô zárását és megelôzi az oldalfal deformációját. Ha az ajtó nem zár megfelelôen, akkor addig lazítsa, vagy szorítsa az állítható lábat, amíg nem biztosított a tökéletes vízszintes helyzet x ma x ma II64 II PFI28HU Bútor ajtó A készülék ajtaját úgy tervezték, hogy az az alábbi méretekkel rendelkez panellal borítható: Szélesség 596 mm Magasság mm max Vastagság 20 mm max Tömeg kg max A panel nem lehet magasabb, mint a megadott méret, mert máskülönben az ajtó nem nyitható teljesen és az ellap felütközik a mosogatógép lábazatán. A panel magassága függ a környez konyhabútor magasságától (lásd a lábazat beállítása cím részt). 596 max = 525 Bútor ajtó rászerelése a mosogatógép ajtóra A panelt egy fogantyúval kell ellátni, hogy a mosogatógép rejtett fogantyúja nyitható legyen. 1. Fúrjon a panelba furatot Ø 2 x 14-os fúróval, az ábrán megadott méretek szerint. 2. A képen látható módon csavarja a két rögzítcsapot a furatokba. 3. Szerelje a díszlécet az ajtó furataihoz a két rögzítcsap segítségével. Emelje meg a díszlécet, amíg tökéletesen egy vonalba esik a panellal. 4. A megfelel beállítás után nyissa ki az ajtót és rögzítse a díszlécet a mellékelt hat 4 x 40-ös csavar segítségével, a bels ajtón átmen furatokon keresztül. II92 = II79 II PFI42HU A gzvéd felszerelése A gôzvédôt a 4 db 3,5 x 16 -os csavarral kell az asztallap alsó oldalához rögzíteni. 600 mm 600 mm II25 A tömít szalag rögzítése a készülék oldalához A szomszédos konyhabútorokhoz való illeszkedés érdekében mindkét oldalon helyezze be a tömítô szalagot, mielôtt a készüléket betolja a részére kialakított mélyedésbe. A A A II23 A Rögzítés a környez bútorokhoz A billegés elkerüléséhez a mosogatógépet az asztallaphoz, vagy a szomszédos bútorhoz kell rögzíteni a mellékelt konzolokkal. Helyezze a két rögzítô konzolt a mosogatógép felsô, elülsô nyílásába az ábra szerint. Rögzítse a konzolokat a mellékelt 3.5 x 16 -os csavarokkal a felsô, vagy oldalsó furatokba. A készüléket a mellékelt konzolokkal feltétlenül rögzíteni kell az asztallap alsó oldalához. A rögzítés elmulasztása kárt, vagy sérülést okozhat. II54 49 PFI47HU Konyhai lábazat kialakítása A készülék ajtó tökéletes nyithatóságához szükség lehet arra, hogy a lábazatot takaró borítólapot kivágja. Az (a) és (b) méretekhez tartozó (x) kivágási méretet a következ táblázat tartalmazza, amelyet a lábazatból kell kivágni. A táblázatban használt (a) és (b) méretek a leggyakrabban használt konyhabútor méretek. II59 a II15 b Magasság (a)* Mélység ( b )* / / / X / / / mm (minimum) (*) méretek mm-ben X Lábazat kivágási méretek 50 PFI09HU 1 03/99.
