1 Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) Digitális multiméter, VC-110 Rend. sz.: Kezelõszervek 1) Kijelzõ 2 MAX-gomb 3 MODE (üzemmód) gomb 4 Forgókapcsoló 5 10 A mérõhüvely 6 µa/ma mιrυhόvely 7 COM mérõhüvely ( mínusz, viszonyítási potenciál) 8 VΩ mérõhüvely (egyenáramú mennyiségeknél a "plusz" hüvely) 9 RANGE gomb 10 HOLD gomb 11 IR hõmérsékletmérés gomb és kijelzõ világítás gomb 12 Csíptetõ a mérõcsúcsok rögzítéséhez 13 Kihajtható állítótámasz lézersugárzásra figyelmeztetõ címkével 14 elemtartó csavar 15 IR infravörös mérõszenzor 16 Lézersugár kilépõ nyílás Nem szabad a lézersugárba belenézni. Rendeltetésszerû használat - Elektromos mennyiségek mérése a CAT III túlfeszültség kategóriában (max. 600V a földpotenciálhoz képest, EN szerint, és alacsonyabb kategóriákban. A mérõkészüléket és tartozékait nem szabad a CAT IV túlfeszültség kategóriában, (például kisfeszültségû készülékeknél) alkalmazni. - Egyen - és váltakozó feszültség mérése max. 600 V -Egyen - és váltakozó feszültség mérése max. 10 A - Érintés nélküli IR-infravörös hõmérsékletmérés -30 C C. -Ellenállásmérés 20 MΩ-ig - Folytonosságvizsgálat (<100 Ω akusztikus jel) - Diódateszt A mérési üzemmódokat a forgó kapcsolóval lehet kiválasztani. Valamennyi mérésfunkcióban aktív az automatikus méréshatár választás (Autorange). A két árammérõ bemenetet nagyteljesítményû kerámia biztosító védi a túlterhelés ellen. Áramméréskor a körben a feszültség nem haladhatja meg a 600 V-ot. A multiméter egy a kereskedelemben kapható 9V-os alkáli elemmel mûködik. Csak a megadott elemtípust szabad használni. A mûszert nem szabad nyitott állapotban, nyitott elemtartóval, ill. elemtartó fedél nélkül mûködtetni. Nedves helyiségekben ill. kedvezõtlen környezeti feltételek mellett nem szabad mérni. Kedvezõtlen környezeti körülmények: - nedvesség vagy magas levegõ páratartalom, - por és éghetõ gázok, gõzök vagy oldószerek, - vihar, ill. viharos idõjárási körülmények, mint pl. erõs elektrosztatikus tér stb. Csak a multiméter specifikációjának megfelelõ mérõzsinórokat ill. tartozékokat használjon. A fentiektõl eltérõ alkalmazás károsíthatja a terméket, és veszélyekkel, pl. rövidzár, gyulladás, áramütés, stb. járhat. A terméket nem szabad átalakítani ill. átépíteni! Olvassa át gondosan a használati útmutatót, és õrizze meg késõbbi tájékozódás céljára. A biztonsági elõírásokat okvetlenül be kell tartani! Biztonsági tudnivalók Használatba vétel elõtt olvassa végig a teljes útmutatót, az fontos tudnivalókat tartalmaz a helyes mûködtetésre vonatkozóan. Olyan károknál, melyek a használati útmutatóban foglaltak be nem tartása következtében keletkeztek, a szavatosság/garancia érvényét veszti. Következményi károkért felelõsséget nem vállalunk! Tárgyi vagy személyi sérülések esetén, melyek szakszerûtlen kezelésbõl, vagy a biztonsági elõírások figyelmen kívül hagyásából adódtak, nem vállalunk felelõsséget. Ilyen esetekben érvényét veszti a szavatosság/garancia. A készülék a gyárat biztonságtechnikailag kifogástalan állapotban hagyta el. Ezen állapot megõrzésére és a biztonságos mûködés biztosítására a felhasználónak figyelembe kell vennie az útmutatóban foglalt biztonsági elõírásokat és figyelmeztetéseket.

2 A következõ szimbólumokat kell figyelembe venni: ₃A háromszögbe foglalt felkiáltójel olyan tudnivalókat jelez az útmutatóban, amelyeket okvetlenül figyelembe kell venni. ₃Háromszögbe foglalt villám jel elektromos áramütésre, vagy a készülék elektromos biztonságának veszélyeztetésére figyelmeztet. A kéz szimbólum különleges tippekre és kezelési tanácsokra utal. A készülék CE-konform, és megfelel a vonatkozó európai irányelveknek II. érintésvédelmi osztály (kettõs, vagy megerõsített szigetelés) CAT II: II túlfeszültségi osztály, olyan elektromos és elektronikus készülékeken végzendõ mérésekhez, melyek hálózatról kapják a tápellátást. Ez a kategória tartalmazza az alacsonyabb kategóriákat is (pl. CAT I a jel- és vezérlõ feszültség mérésekhez). CAT III: III túlfeszültségi osztály épület-villamossági mérésekhez (pl. dugaszolóaljzatok vagy al-elosztók). Ez a kategória tartalmazza az alacsonyabb kategóriákat is (pl. CAT II az elektromos készülékeken végzett mérésekhez). Földpotenciál Biztonsági és engedélyezési okokból (CE) a terméket nem szabad önkényesen átépíteni és/vagy módosítani. Forduljon szakemberhez, ha kétsége van a készülék mûködésével, biztonságával vagy csatlakoztatásával kapcsolatban. A mérõmûszerek és tartozékaik nem játékszerek, gyemekek kezébe nem valók! Ipari üzemekben az elektromos berendezésekre és anyagokra vonatkozó helyi balesetvédelmi elõírásokat be kell tartani. Iskolákban és más oktató intézményekben, hobbi- és egyéb mûhelyekben a mérûmûszereket csak szakértõ, felelõs személyzet jelenlétében szabad használni. Ez a készülék az EN szerinti 2 besorolású lézerrel mûködik. A készülékhez különbözõ nyelvû öntapadó figyelmeztetõ címkék vannak mellékelve. Ragassza fel az Ön nyelvének megfelelõ matricát. A lézer kilépõ nyílás a lézersugárra figyelmeztetõ háromszögû címkével van jelölve. Soha ne nézzen bele a lézersugárba, és ne irányítsa azt más emberekre, állatokra. A lézersugár szem és bõrsérülést okozhat. Ne irányítsa a lézersugarat tükörre, vagy más erõsen visszaverõ felületre. Az ellenõrizetlenül eltérített sugár személyekre vagy állatokra eshet. A használati útmutatóban megadottaktól eltérõ kezelési-, vagy más eljárási módok alkalmazása veszélyes besugárzáshoz vezethet. Feszültségmérés elõtt gyõzõdjön meg arról, hogy a mûszer nincs árammérõ üzemmódban. A multiméter mérõhüvelyei és a földpotenciál közötti feszültség nem lépheti túl a 600 V DC/AC értéket a CAT III túlfeszültség kategóriában. Méréshatár váltás elõtt a mérõhegyeket el kell távolítani a mérési pontokról. 50 V fölötti váltakozó- (AC) ill. 75 V fölötti egyenfeszültség (DC) esetén fokozott óvatossággal járjon el! Már ekkora feszültség érintése is életveszélyes elektromos áramütéssel járhat. Mérés elõtt mindig ellenõrizze a mûszer és a mérõzsinórok épségét. Semmiképpen ne mérjen, ha a védõszigetelés sérült (be- vagy megszakadás stb.). Az áramütés megelõzésére mérés közben még közvetett módon se érjen a mérõcsúcsokhoz, mérési pontokhoz. Mérés közben nem szabad a markolaton lévõ, érzékelhetõ jelzéseken túl nyúlni. Ne használja a multimétert közvetlenül vihar elõtt, után, vagy alatta (villámcsapás! nagy energiájú túlfeszültségek!). Ügyeljen, hogy kezei, cipõje, ruházata, a padló és a mérendõ áramkör stb. szárazak legyenek. Kerülje az üzemeltetést - erõs mágneses vagy elektromágneses mezõk közvetlen közelében, adóantennák vagy nagyfrekvenciás generátorok közelében, mert ezek meghamisíthatják a mérési eredményt. Ha feltételezhetõ, hogy a készüléket már nem lehet biztonságosan használni, akkor helyezzük üzemen kívül és akadályozzuk meg a véletlen használatát. Akkor feltételezhetõ, hogy a veszélytelen mûködés már nem lehetséges, ha: - a készüléken látható sérülések vannak, - nem mûködik, valamint - hosszabb ideig kedvezõtlen körülmények között tárolták vagy - nem megfelelõ körülmények között szállították. Ne kapcsolja be azonnal a készüléket, ha hideg környezetbõl meleg helyiségbe vitte, a közben keletkezõ kondenzvíz esetleg tönkreteheti. Hagyja, hogy a készülék bekapcsolatlanul átvegye a helyiség hõmérsékletét. Ne hagyja a csomagolóanyagot szanaszét heverni, az gyerekek számára veszélyes játékszerré válhat. Vegye figyelembe az egyes fejezetek biztonsági utasításait is.

3 A termék leírása A mért értékek a multiméteren (a következõkben DMM-nek nevezve) egy digitális kijelzõn jelennnek meg. A DMM kijelzése max A feszültség és áram mérése a számtani középérték szerint történik. Az érintés nélküli infravörös hõmérsékletmérésnél (IR) automatikusan mûködésbe lép egy lézer irányzó, amely a hozzávetõleges mérési pontot mutatja. A hõmérsékletérték a kijelzõ jobb felsõ sarkában jelenik meg. Rossz fényviszonyok esetén rövid idõre bekapcsolható a kijelzõ világítás. Ha a mûszert kb. 15 percig nem használják, automatikusan kikapcsolódik Ez az elem kímélését és hosszabb üzemidõt tesz lehetõvé. A mérõmûszer hobbi-tevékenységnél, valamint professzionális területeken is bevethetõ. A DMM a hátoldalán lévõ támasszal ideálisan beállítható a kijelzõ jobb leolvasása céljából. Nyitott elem- és biztosítótartó esetén a mérõzsinórokat nem lehet a mérõhüvelyekbe bedugni. Ezt egy mechanikus reteszelés akadályozza meg,ami növeli a biztonságot a felhasználó számára.. Forgókapcsoló (4) Az egyes mérési funkciókat a forgókapcsolóval lehet kiválasztani. Az Auto.állásban az automatikus mérési tartomány választás aktív. így mindig a megfelelõ mérési tartomány áll be. A mérõmûszer a forgókapcsoló "OFF" állásba tételével kapcsolható ki. Kapcsolja ki mindig a mûszert, ha nem használja. Szállítás tartalma Multiméter 9 V-os elem Biztonsági mérõzsinórok Használati útmutató Adatok és szimbólumok a kijelzõn A VC-110 kijelzõjén a következõ szimbólumok és adatok jelennek meg: az automatikus mérési tartomány választás"-hoz tartozik. A kijelzõvilágítás szimbóluma A beépített biztosítók szimbóluma Overload = túlterhelés; méréshatár túllépés jelzése Kapcsolóállás mérõkészülék ki Elemcsere-szimbólum: kérjük, lehetõleg gyorsan cserélje ki az elemet, a mérési hibák elkerülése érdekében! Diódateszt szimbólum Akusztikus folytonosságvizsgálat szimbólum Az érintés nélküli infravörös (IR) hõmérsékletmérési tartomány szimbóluma Váltakozófeszültség és -áram Egyenfeszültség és -áram Polaritás jelzés negatív feszültségnél millivolt (exp.-3) volt (elektromos feszültség egysége) amper (elektromos áramerõsség egysége) milliamper (exp.-3) mikroamper (exp.-6) ohm (elektromos ellenállás egysége) kiloohm (exp.3) megohm (exp.6) A hõmérséklet mértékegysége ( Celsius/ Fahrenheit) Mérés Ne lépje túl semmi esetre sem a max. megengedett bemeneti értékeket. Ne érintsen meg áramköröket vagy áramköri részeket, ha 50 V AC rmsnél vagy 75 V DC-nél nagyobb feszültségek léphetnek fel! Életveszély! Ellenõrizze mérés elõtt a csatlakoztatott mérõtartozékokat sérülések, pl. vágás, szakadás, vagy összenyomódás szempontjából. Hibás tartozékot többé nem szabad használni! Életveszély! Mérés közben nem szabad a markolaton lévõ, érzékelhetõ jelzéseken túl nyúlni. Mérés csak zárt elem- és biztosítótartóval lehetséges. Nyitott tartó esetén a mérõhüvelyek mechanikusan védve vannak csatlakoztatás ellen. A mûszerre csak azt a két mérõzsinórt szabad csatlakoztatni, amelyek a méréshez szükségesek. Biztonsági okból távolítsa el a méréshez nem szükséges mérõzsinórokat a készülékrõl.

4 Az OL (= overload = túlterhelés) felirat megjelenése a kijelzõn a méréshatár túllépését jelenti. a) A mûszer bekapcsolása Forgassa a forgókapcsolót (4) a megfelelõ mérési tartományba. A mûszer kikapcsolásához tegye a forgókapcsolót OFF állásba. Kapcsolja ki mindig a mûszert, ha nem használja. A mûszer üzembe helyezése elõtt be kell tenni a mellékelt elemet. Az elem betétele és cseréje a "Tisztítás és karbantartás" c. fejezetben van leírva. b) Feszültségmérés, V A V AC/DC feszültségtartományban a bemeneti ellenállás >10 Mohm. Váltakozófeszültség "V-AC" mérése a következõképpen történik: - Kapcsolja be a DMM-et és válassza a "VDC" mérési tartományt. - Dugaszolja a piros mérõzsinórt a V mérõhüvelybe (8), a feketét a COM mérõhüvelybe (7). - Csatlakoztassa a két mérõcsúcsot a mérendõ pontokra. - A kijelzõn megjelenik a pillanatnyi mérési eredmény. - A mérés után távolítsa el a mérõzsinórokat a mérendõ tárgyról és kapcsolja ki a DMM-et. Egyenfeszültség "V-DC" mérése a következõképpen történik: -Kapcsolja be a DMM-et és válassza a "VDC" mérési tartományt. -Dugaszolja a piros mérõzsinórt a V mérõhüvelybe (8), a feketét a COM mérõhüvelybe (7). -Illessze a két mérõcsúcsot a mérendõ pontokra (elem, áramkör stb.). A piros mérõhegy a plusz pólus, a fekete pedig a mínusz. -A polaritás az aktuális mérési eredménnyel együtt látható a kijelzõn. -Amennyiben a mérési eredmény elõtt mínusz "-" jel látható, a feszültség negatív (vagy a mérõzsinórok fel vannak cserélve). - A mérés után távolítsa el a mérõzsinórokat a mért tárgyról, és kapcsolja ki a mûszert. c) Árammérés A A max. megengedett feszültség az áramkörben nem haladhatja meg a 600 V-ot. A 10A tartományban semmi esetre se mérjen 10 A feletti, ill. a µa/ma tartományban 200 ma feletti áramot, mert egyébként a biztosítékok kioldanak.5 A-nél nagyobb áram csak max. 30 másodpercig tarthat, és a mérések között 15 perc szünetet kell tartani. Mindig a magasabb mérési tartományban végzendõ méréssel kezdjen, és ha szükséges, utána váltson az alacsonyabb mérési tartományba. Méréstartomány váltás elõtt mindig áramtalanítsa a mért kört. Az árammérõ tartományok biztosítóval vannak ellátva, és így védettek túlterhelés ellen. Váltakozófeszültség "A-AC" mérése: - Kapcsolja be a DMM-et és válassza ki az A mérési funkciót. - A táblázatban láthatók a különbözõ mérési funkciók és a lehetséges mérési tartományok. Válassza ki a mérési tartományt és a hozzá tartozó mérõhüvelyeket. A kijelzõn AC jelenik meg. - Mérési Mérési funkciók tartomány: Mérõhüvelyek µa 2000 µa COM + µama ma 2mA 199 ma COM + µama 10A 200 ma 10 A COM + 10A - Csatlakoztassa a piros mérővezetéket a µa/ma, vagy a 10A mérőhüvelybe. A fekete mérővezetéket csatlakoztassa a COM mérőhüvelybe (8). - Csatlakoztassa a két mérõcsúcsot sorosan a mérendõ körbe. -A kijelzõn megjelenik a mérési eredmény. - A mérés után távolítsa el a mérõzsinórokat a mérendõ tárgyról és kapcsolja ki a DMM-et. Egyenfeszültség "A-DC" mérése: - Kapcsolja be a DMM-et és válassza ki az A mérési funkciót. - A táblázatban láthatók a különbözõ mérési funkciók és a lehetséges mérési tartományok. Válassza ki a mérési tartományt és a hozzá tartozó mérõhüvelyeket. A kijelzõn AC jelenik meg. Mérési Mérési funkciók tartomány: Mérõhüvelyek µa 2000 µa COM + µama ma 2mA 199 ma COM + µama A 200 ma 10 A COM + 10A - Nyomja a MODE gombot, az DC tartományba való átkapcsoláshoz. A kijelzõn DC jelenik meg. Újabb gombnyomás ismét visszakapcsol, stb. - Csatlakoztassa a piros mérõvezetéket a µa/ma, vagy a 10A mérõhüvelybe. A fekete mιrυvezetιket csatlakoztassa a COM mιrυhόvelybe (8). - Csatlakoztassa a két mérõcsúcsot sorosan a mérendõ körbe ( elem, kapcsolás stb.). - A mindenkori polaritás a mérési eredménnyel együtt látható a kijelzõn. Amennyiben mínusz (-) jel látható a mért érték elõtt, az áram ellentétes irányban folyik (vagy a mérõvezetékek fel vannak cserélve). A mérés után távolítsa el a mérõzsinórokat a mért tárgyról, és kapcsolja ki a mûszert.

5 d) Ellenállásmérés Gyõzõdjön meg róla, hogy a mérendõ áramköri részek, kapcsolások, alkatrészek, valamint egyéb mért pontok feltétlenül feszültségmentes és kisütött állapotban vannak. - Kapcsolja be a mûszert és válassza az Ω mérési tartományt. - Dugaszolja a piros mérõzsinórt az Ωmérõhüvelybe (8), a feketét a COM mérõhüvelybe (7). -Ellenõrizze a mérõzsinórok folytonosságát, úgy, hogy a két mérõcsúcsot összeérinti. Ezután egy kb. 0-0,5 ohmos ellenállás értéknek kell beállni (a mérõzsinórok saját ellenállása). -Kösse össze a két mérõcsúcsot a mérendõ áramkörrel. Amennyiben a mérendõ áramkör nem nagyohmos, vagy nincs megszakadva, a mérési eredmény megjelenik a kijelzõn. Várja meg a kijelzõ stabilizálódását. Ellenállásoknál >1 Mohm-nál ez néhány másodpercig tarthat. -Az OL (= overload = túlcsordulás) felirat megjelenése a kijelzõn a méréshatár túllépését jelenti, ill. azt, hogy a mérõkör szakadt. - A mérés után távolítsa el a mérõzsinórokat a mérendõ tárgyról és kapcsolja ki a DMM-et. Ellenállásmérésnél ügyeljen arra, hogy a mérési pontok, amelyeket a mérõhegyekkel érint, ne legyenek szennyezettek olajjal, forrasztólakkal, stb. Ilyen körülmények meghamisíthatják a mérési eredményeket. e) Diódateszt ₃ Gyõzõdjön meg róla, hogy a mérendõ áramkörök, építõelemek és egyéb mért pontok feszültségmentes és kisütött állapotban vannak. - Kapcsolja be a DMM-et és válassza ki a méréstartományt. - Dugaszolja a piros mérõzsinórt a V mérõhüvelybe (8), a feketét a COM mérõhüvelybe (7). -Ellenõrizze a mérõzsinórok folytonosságát, úgy, hogy a két mérõcsúcsot összeérinti. Ekkor egy kb. 0 V-os érték jelenik meg. -Illessze a két mérõcsúcsot a mérendõ tárgyra (a diódára). -A kijelzõn az UF nyitóirányú feszültség látható V-ban. Amikor OL látható, a diódát záróirányban mérték, vagy a dióda hibás (szakadt). Ellenõrzésként hajtson végre egy ellenkezõ polaritású mérést. - A mérés után távolítsa el a mérõzsinórokat a mérendõ tárgyról és kapcsolja ki a DMM-et. f) Folytonosságvizsgálat ₃ Gyõzõdjön meg róla, hogy a mérendõ áramkörök, építõelemek és egyéb mért pontok feszültségmentes és kisütött állapotban vannak. - Kapcsolja be a mûszert, és válassza ki a méréstartományt Nyomja a MODE gombot a méréshatár átkapcsolására. - A kijelzõn megjelenik a folytonosságvizsgálat szimbóluma. Egy újabb gombnyomás bekapcsolja az elsõ mérési funkciót stb. -Csatlakoztassa a piros mérõvezetéket a V mérõhüvelybe (8), a fekete mérõvezetéket a COM mérõhüvelybe (7). - Folytonosságnak max. 100 ohm minõsül, ez alatt sípoló hang hallatszik. Az ellenállásérték maximum 200 ohm-ig jelenik meg. - Az OL (= overload = túlcsordulás) felirat megjelenése a kijelzõn a méréshatár túllépését jelenti, ill. azt, hogy a mérõkör szakadt. - A mérés után távolítsa el a mérõzsinórokat a mérendõ áramkörrõl és kapcsolja ki a DMM-et. g) Érintés nélküli IR (infravörös) hõmérsékletmérés A mérés folyamán a megengedett, 0-50 C közötti környezeti hõmérséklet tartomány alá- vagy fölé nem szabad lépni. Ez hibás mérésekhez vezethet. A hõmérsékletmérés során ne nézzen a lézersugárba. A lézersugár a mérés közbeni könnyebb irányzást szolgálja. Az érintés nélküli IR (infravörös) hõmérsékletmérés során a mérendõ tárgy felületi hõmérsékletét mérjük. A készülék IR (infravörös) érzékelõje (15) fogadja a mérendõ tárgy leadott (emittált) hõsugárzását és ezt az információt egy hõmérséklet értékké alakítja át. Az emissziós tényezõ stabilan be van állítva a leggyakoribb, 0,95-ös értékre Az emissziós tényezõ egy anyag energia-kisugárzási karakterisztikáját adja meg. Minél magasabb ez az érték, annál több sugárzást (hõsugárzás) képes egy anyag kibocsátani. Sok anyag rendelkezik olyan értékkel, amely az IR (infravörös) hõmérõ elõre beállított 0,95 -ös értékének közelében van. Fémesen csillogó felületek emissziós tényezõje kisebb, mint a mattfekete felületeké. Ebben az esetben fekete ragasztószalag felragasztása, (vagy, ha lehetséges, mattfekete festékkel történõ lakkozás) segít abban, hogy az elõre beállított 0,95-ös emissziós tényezõvel mérni lehessen. Átlátszó anyagokon keresztül, mint például egy üveglap, mérés nem lehetséges, a mérendõ tárgy hõmérséklete helyett az üveglap hõmérsékletét jelzi a mûszer. A multiméterhez tartozó IR (infravörös) hõmérõ egy Fresnel optikával van ellátva. Ennél az IR (infravörös) hõmérséklet mérõnél a mérési távolság és a mérõfolt viszonya 4:1 ( distance to spot ratio, d/s). Ez azt jeleni, hogy például 80 mm mérési távolság estén a mérõfolt átmérõje kb. 20 mm. A pontos mérések érdekében a mérendõ tárgy legalább kétszer akkora legyen, mint a mérõfolt (adott esetben az IR (infravörös) hõmérõt közelebb kell hozni a mérendõ tárgyhoz). Az IR (infravörös) hõmérõ által jelzett hõmérséklet ilyenkor ennek a mérõfoltnak az átlaghõmérséklete! Érintés nélküli hõmérséklet méréshez a következõképpen járjon el: - Az IR (infravörös) hõmérsékletméréshez nem szükségesek mérõvezetékek. - Kapcsolja be a DMM-et és válassza a "IR" mérési tartományt. - A kis felsõ kijelzõn megjelenik a legutoljára mért hõmérsékleti érték C mértékegységben. - Várjon, amíg a HOLD szimbólum láthatóvá nem válik. A melegítési folyamat befejezõdött. - Tartsa a mérõkészüléket a mérõérzékelõvel (15) a mérendõ felület irányába. - A mérés ideje alatt tartsa nyomva az IR gombot (11). A kijelzõn villog a SCAN szimbólum és hõmérséklet érték folymatosan megjelenik.

6 Körülbelül 45 másodperc múlva a kijelzõ kikapcsol, hogy takarékoskodjon az elem áramával. Nyomja meg az IR (11) mérõgombot a mérõkészülék ismételt bekapcsolásához. -A mérési szünetben ( HOLD" kijelzés) a MAX gomb által lehívható az utolsó mérés legmagasabb és legkisebb értéke. Minden gombnyomás a következõ értékre kapcsol át (MAX MIN utolsó mérési érték MAX...). - Ha a kijelzõn Lo jelenik meg, a mérési tartomány alatt, ha, pedig Hi jelenik meg, a mérési tartomány felett vagyunk. - A mérés befejezésekor kapcsolja ki a DMM-et. Soha ne nézzen bele a lézersugárba, és ne irányítsa azt más emberekre, állatokra. Ne irányítsa a lézersugarat tükörre, vagy más erõsen visszaverõ felületre. Az ellenõrizetlenül eltérített sugár személyekre vagy állatokra eshet. A leírás szerint a lézerpont a házbani helye miatt körülbelül 15 mm-re esik a mérõfolt középtengelyétõl. Az elvbõl következõ pontatlanság miatt az IR (infravörös) hõmérsékletméréskor kis eltérés lehet a kijelzett és a "valóságos" hõmérséklet között. A termék nem használható akkor, ha nagyon pontos hõmérsékletmérésre van szükség (például forrás- illetve olvadáspontok, vagy hasonló esetek). MAX gomb A MAX gomb a multiméter üzemmódban lehetõvé teszi a maximális érték kijelzését. A kijelzõn a MAX jelenik meg és csak a csúcsértéket jelzi ki. A funkció deaktiválásához nyomja meg a gombot. Az IR (infravörös) hõmérsékletmérési tartományban a kijelzõ átkapcsol az utolsó mérési érték, a maximális érték (kijelzõ "MAX") és a minimális érték (kijelzõ MIN ) között. Minden gombnyomás átváltja a kijelzõt. MODE gomb A MODE gomb lehetõvé teszi az alfunkciók átkapcsolását. A funkció minden gombnyomásra átvált. Áramméréskor (µa, ma, 10A) átkapcsolás történik AC-rõl (váltóáram) DC-re (egyenáram). Diódaméréskor átkapcsolás történik akusztikus folytonosságmérésre. Hõmérsékletméréskor a hõmérséklet mértékegység átkapcsolása történik Celsiusról C Fahrenheitre F. Hold-gomb A HOLD gomb a multiméter használata során lehetõvé teszi az aktuális érték manuális megtartását. A funkció mûködésekor a HOLD megjelenik a kijelzõn. Egy ismételt gombnyomás megint kikapcsolja a funkciót. A hõmérsékletmérési tartományban ez a nyomógomb nem aktív. Ebben az esetben a mûszer a mért értéket a mérés szünetében automatikusan megtartja. RANGE gomb A RANGE gomb lehetõvé teszi a manuális méréshatárválasztást feszültség-, áram-, és ellenállásméréskor. Ez a funkció nem aktív diódateszt, folytonosságvizsgálat és hõmérsékletmérés esetén. Valamennyi gombnyomás deaktiválja az Autorange funkciót ( Auto kijelzés kialszik) és a következõ, magasabb mérési tartományba kapcsol. A mérés a legnagyobb mérési tartomány után ismét a legkisebb tartományban kezdõdik. A manuális mérési tartomány kikapcsolásához körülbelül 2 másodpercig tartsa nyomva a RANGE gombot. A kijelzõn ismét az Auto jelenik meg. Auto-Power-Off funkció A DMM kb. 15 perc elteltével automatikusan kikapcsolódik, ha közben nem nyúlnak gombhoz vagy kapcsolóhoz. Ez a funkció védi és kíméli az elemet és meghosszabbítja az üzemelési idejét. Körülbelül 14 perc múlva egy hangjelzés hallható, amely a nemsokára bekövetkezõ kikapcsolást jelzi. A DMM automatikus kikapcsolást követõ ismételt bekapcsolásához forgassa el a forgókapcsolót, vagy nyomjon meg egy tetszõleges gombot. A hõmérsékletmérési tartományban a DMM csak az IR gombbal, vagy a forgókapcsolóval kapcsolható be. Kijelzõmegvilágítás A kijelzõ mérés közben kedvezõtlen fényviszonyok esetén megvilágítható. Méréskor tartsa a gombot (11) körülbelül 2 másodpercig benyomva. A világítás körülbelül 15 másodpercig marad fenn, utána automatikusan ismét kikapcsol. Amennyiben a világítás idõ elõtt kikapcsol, nyomja a gombot (11) ismét körülbelül 2 másodpercig. A világítás kikapcsol. Tisztítás és karbantartás Általános A multiméter pontosságának megõrzésére ajánlott a mûszer évenkénti hitelesítése. A mûszer az idõnkénti tisztítástól eltekintve nem igényel karbantartást. A biztosító- és elemcserére vonatkozó tudnivalók egy késõbbi fejezetben találhatók. Ellenõrizze rendszeresen a készülék és a mérõzsinórok mûszaki biztonságát, pl. a házat sérülés, a mérõzsinórokat összenyomás, megtörés szempontjából. Tisztítás A készülék tisztítása elõtt okvetlenül vegye figyelembe a következõ biztonsági tudnivalókat. Csak szerszámmal bontható burkolatok felnyitásánál, vagy alkatrészek eltávolításánál veszélyes feszültségek válhatnak megérinthetõvé. Tisztítás vagy üzembe helyezés elõtt a mérõzsinórokat a mûszerrõl és a mérendõ pontokról el kell távolítani. Kapcsolja ki a DMM-et. Tisztításhoz ne használjon karbon tartalmú tisztítószereket, benzint, alkoholt vagy hasonló anyagokat - ezek károsíthatják a mûszer felületét; ezen kívül a gõzök károsak az egészségre és robbanásveszélyesek. Ne használjon a tisztításhoz éles eszközöket, csavarhúzót, drótkefét, vagy más hasonló szerszámot. A készülék ill. a kijelzõ és a mérõzsinórok tisztítását végezze tiszta, nem szálazó, antisztatikus és enyhén megnedvesített ruhával. Hagyja a mûszert teljesen megszáradni, mielõtt bekapcsolná a következõ méréshez. A mérõmûszer kinyitása A biztosítékok és az elemek cseréje biztonsági okokból csak akkor lehetséges, ha a mûszerrõl minden mérõvezetéket eltávolítanak. Az elem- és biztosítótartó (17) nem nyitható fel, ha a mérõvezetékek csatlakoztatva vannak. Ezen kívül a nyitásnál minden mérõhüvely mechanikusan reteszelve lesz, hogy megakadályozza a mérõzsinórok utólagos bedugását nyitott mûszerháznál. A reteszelés automatikusan megszûnik, ha az elem- és biztosítótartó ismét zárva van. A ház úgy van kialakítva, hogy nyitott elem- és biztosítótartónál csak az elemhez és biztosítóhoz lehet hozzáférni. Ezek az intézkedések fokozzák a biztonságot, és megkönnyítik a kezelést.

7 A készülék nyitását a következõképpen végezze: - Távolítsa el a mérõzsinórokat a mûszerrõl és kapcsolja ki azt. - Oldja meg és távolítsa el a hátoldali elemtartó csavarját (14). - Húzza lefelé körülbelül 5 mm-rel a mérõkészülék elem- és biztosítékfedelét (13). A fedél kioldódik. Emelje el felfelé a fedelet. - A biztosítók és az elemtartó most hozzáférhetõvé válnak. - Zárja a készülékházat a nyitással ellentétes sorrendben, és csavarozza vissza az elem- és biztosítéktartót. - A mûszer ismét üzemkész állapotban van. Biztosítékcsere Az árammérõ tartományok nagyteljesítményû biztosítékokkal vannak biztosítva. Amennyiben a mérés ebben a tartományban már nem lehetséges, a biztosítót ki kell cserélni. A cserét a következõképpen kell végezni: - Válassza le a csatlakoztatott mérõzsinórokat a mérõkörrõl és a mérõmûszerrõl. Kapcsolja ki a DMM-et. - Nyissa ki a házat, a "Mérõmûszer kinyitása" c. fejezetben leírtak szerint. - Cserélje ki a hibás biztosítót egy új, azonos tipusú és névleges áramerõsségû biztosítóra. A biztosítók jellemzõi az alábbiak: Biztosíték F1 F2 érték. FF 200 ma H 660V F10A H 600 V Méret 20 x 5 mm 25,4 x 6,3 mm Típus, kerámia SIBA vagy hasonló gyártmányú - Zárja gondosan a mûszerházat. TDC600 vagy hasonló gyártmányú "Patkolt" biztosíték használata, és a biztosítéktartó áthidalása biztonsági okokból tilos! Ez gyulladáshoz vagy ívhúzáshoz vezethet! Semmiképpen ne mûködtesse a mûszert nyitott állapotban. Elem behelyezés és csere A mûszer mûködtetéséhez egy db 9 V-os elem (pl. 1604A) szükséges. Az elsõ üzembe helyezéskor, vagy ha az elemcsere szimbóluma megjelenik a kijelzõn, új, töltött elemet kell behelyezni. A behelyezést/cserét a következõképp végezzük: - Válassza le a csatlakoztatott mérõzsinórokat a mérõkörrõl és a mérõmûszerrõl. Kapcsolja ki a DMM-et. - Nyissa ki a házat, a "Mérõmûszer kinyitása" c. fejezetben leírtak szerint. - Cserélje ki az elhasznált elemet egy azonos típusú, új elemmel. Tegye be az új elemet helyes polaritással az elemtartóba (15). Vegye figyelembe a pólus jelzéseket az elemtartóban. - Zárja gondosan a mûszerházat. Semmiképpen ne mûködtesse a mûszert nyitott állapotban.!életveszély! Ne hagyjunk használt elemet a mûszerben, mivel még a kifutásbiztos elemek is korrodálódhatnak, és ezáltal egészségre káros, ill. a készüléket tönkretevõ vegyi anyagok szabadulhatnak fel.. Ne hagyjon elemeket szanaszét heverni, Gyerekek vagy háziállatok lenyelhetik. Lenyelés esetén azonnal forduljon orvoshoz. Amikor a készülék hosszabb ideig nincs használatban, vegye ki az elemeket, a kifolyás megelõzésére. Kifutott vagy károsodott elemek a bõrrel való érintkezéskor felmarhatják a bõrt. Használjon ezért ilyen esetben megfelelõ védõkesztyût. Vigyázzon, hogy az elemek ne legyenek rövidre zárva. Ne dobja az elemeket tûzbe. Elemeket nem szabad feltölteni vagy szétszedni, Robbanásveszély! Megfelelõ alkáli elemet a következõ rendelési számon szerezhet be: (1 db szükséges). Kizárólag alkáli elemeket használjon, mivel ezek nagy teljesítménnyel és hosszú élettartammal rendelkeznek. Ártalmatlanítás Az elhasznált elektronikus készülékek nyersanyagnak tekintendõk, és nem valók a háztartási szemétbe. A készüléket élettartamának végén a helyi elõírásoknak megfelelõen kell ártalmatlanítani. Tilos azokat a háztartási szeméttel együtt kidobni. Elhasznált elemek ártalmatlanítása. Önt mint végfelhasználót törvény kötelezi minden elhasznált elem és akku visszaszolgáltatására; tilos azokat a háztartási szemétbe dobni! A káros anyag tartalmú elemek/akkuk az itt feltüntetett szimbólumokkal vannak megjelölve, amelynek megfelelõen tilos az ártalmatlanításuk a háztartási szemét útján. A legfontosabb nehézfémekre vonatkozó jelölések a következõk: Cd = kadmium, Hg = higany, Pb = ólom. Az elhasznált elemeket, akkumulátorokat térítésmentesen leadhatja a lakóhelye közelében található gyûjtõhelyen, szaküzleteinkben vagy minden olyan helyen, ahol elemet, akkumulátort árusítanak. Ezzel eleget tesz törvényi kötelezettségeinek, és hozzájárul környezete védelméhez.

8 Hibaelhárítás A jelen mérõmûszerrel Ön olyan termék birtokába jutott, amelyet a technika legújabb állása szerint állítottak elõ, és üzembiztos. Ennek ellenére elõfordulhatnak problémák vagy zavarok. Ezért az alábbiakban leírjuk, mit tehet a lehetséges zavarok elhárítására. Feltétlenül tartsa be a biztonsági elõírásokat! Hiba Lehetséges ok Lehetséges megoldás A multiméter nem Kimerült az elem? mûködik. Ellenõrizze az elem állapotát. Elemcserét végezni. Nem változik a mérési eredmény. Téves mérési funkció van aktiválva (AC/DC)? Ellenõrizze a kijelzõt (AC/DC) és adott esetben kapcsolja át a funkciót. Nem megfelelõ mérõhüvelyeket használt? Hasonlítsa össze a csatlakoztatást a használati útmutatóban szereplõ adatokkal. Hibás a biztosító? Ellenõrizze a biztosítókat. Aktív a HOLD funkció? Nyomja meg a "HOLD" gombot. A fentieken túlmenõ javítást csak megfelelõ szakember végezhet. Ha további kérdései vannak, rendelkezésére áll az alábbi címen és telefonszámon: Voltcraft, Hirschau, Lindenweg 15, Tel / Mûszaki adatok Kijelzés 2000-ig Mérési gyakoriság... kb. 3 mérés/másodperc Mérõzsinór hossz kb. 90 cm Mιrιsi impedancia >10MΩ (V-tartomαny) Üzemelési feszültség. 9V-os elem Üzemelési feltételek C (<70%rF) Tengerszint feletti magasság max m Tárolási hõmérséklet..-10 C C (<80% rel.páratart.) Súly kb. 315 g Méret (H x Szé x Ma): 155 x 74 x 53 mm Túlfeszültség kategória. CAT III 600 V, szennyezés fok: 2. Mérési tûrések, DMM Pontosság megadása: +/- (leolvasás %-a + digit hiba). A pontosság évenkénti hitelesítéssel, +23 C (± 5 C) hõmérsékleten, max. 75% nem kondenzálódó rel. légnedvességnél érvényes. Egyenfeszültség (DC) 200 mv 0,1 mv ± (0,8% + 6) 2 V 0,001 V 20 V 0,01 V ±(0,8% + 5) 200 V 0,1 V 600 V 1 V ±(0,8% + 5) Egyebek Túlterhelés védelem 600 V Váltakozófeszültség (AC) 200 mv 0,1 mv 2 V 0,001 V 20 V 0,01 V ± (1,5% + 6) 200 V 0,1 V 600 V 1 V Egyebek Pontosság, a mérési tartomány % -áig van megadva; Frekvenciatartomány Hz-ig; effektív középérték szinuszos feszültségnél; túlterhelés védelem 600 V 200 mv tartomány csak manuális mérési tartomány választással!

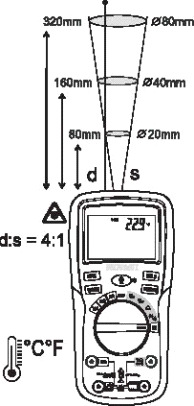

9 Egyenáram (DC) 200 µa 0,1 µa 2000 µa 1 µa 20 ma 0,01 ma ±(1,5% + 5) 200 ma 0,1 ma 2 A 0,001 A 10 A 0,01 A ±(2,5% + 5) Egyebek Túlterhelés védelem: biztosítékok; 600 V; mérési idõ korlátozás >5 A: max. 30 s 15 perc szünettel VÁLTAKOZÓÁRAM (AC) 200 µa 0,1 µa 2000 µa 1 µa 20 ma 0,01 ma ± (2% + 5) 200 ma 0,1 ma 2 A 0,001 A 10 A 0,01 A ±(3% + 5) Egyebek Túlterhelés védelem: biztosítékok; 600 V; mérési idõ korlátozás >5 A: max. 30 s 15 perc szünettel Ellenállás 200 0,1 ±(1% + 5) 2 k 0,001 k 20 k 0,01 k ±(1% + 2) 200 k 0,1 k 2 M 0,001 M 20 M 0,01 M ±(2,5% + 8) Egyebek Túlterhelés védelem 600V; mérési feszültség: kb. 0,45 V Hõmérséklet C 0,1 C ±4 C C 0,1 C ±2% vagy ±2 C Mérési idõ < 1 s Emissziós fok 0,95 Mérõoptika 4:1 (távolság:mérõfolt átmérõ) Diódateszt Vizsgáló feszültség kb. 1,5 V Vizsgálóáram kb. 1 ma Felbontás 0,001 V Pontosság ±(10% + 5) Túlterhelés védelem 600 V Akuszt. Folytonosságvizsgáló <100 Ω folyamatos hangjelzés, vizsgáló feszültség: kb. 0,5 V/DC; túlterhelés védelem 600 V Ne lépje túl semmi esetre sem a max. megengedett bemeneti értékeket. Ne érintsen meg olyan áramköröket vagy áramköri részeket, amelyekben 25 V AC rms-nél vagy 35 V DC-nél nagyobb feszültségek léphetnek fel! Életveszély!
