1 KKK KONFERENCIA BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF SOPRON, MÁJUS 24. BIOLÓGIAI SZŰRŐMEZŐK VÍZSGÁLATA FERTŐRÁKOS, BALF Gribovszki Zoltán Kalicz Péter Kucsara Mihály

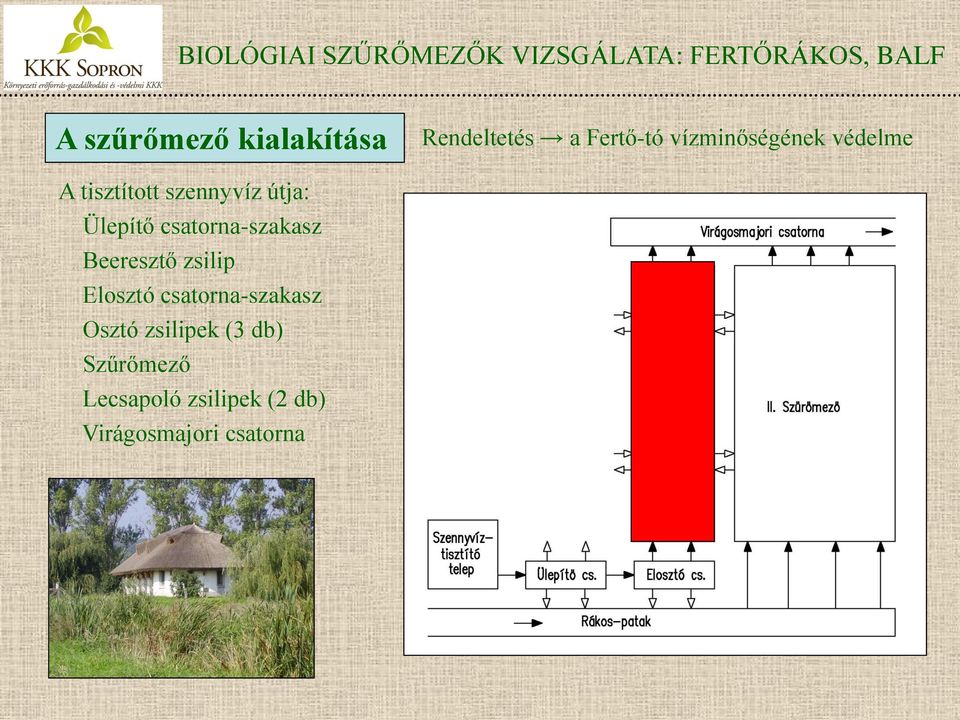

2 A szűrőmező kialakítása Rendeltetés a Fertő-tó vízminőségének védelme A tisztított szennyvíz útja: Ülepítő csatorna-szakasz Beeresztő zsilip Elosztó csatorna-szakasz Osztó zsilipek (3 db) Szűrőmező Lecsapoló zsilipek (2 db) Virágosmajori csatorna

Beeresztő zsilip Elosztó csatorna-szakasz Osztó zsilipek (3

3 Próba- és kísérleti üzem Megfelelőség Megfelelő minőség Fertő-tó típusú víz Vizsgálatok (2004. május október): Minőségi paraméterek terepi és laboratóriumi vizsgálata Mennyiségek mérése, illetve mennyiségi adatok gyűjtése Rövid időtartamú, de nagy adatgyakoriságú, un. expedíciós mérés-sorozatok A befogadó minőségi jellemzése Meteorológiai adatok felhasználása Mennyiségi és minőségi jellemzők, s azok időbeliségének leírása

adatok gyűjtése Rövid időtartamú, de nagy adatgyakoriságú, un.

4 Vízháztartás Mérés Számítás (becslés) Kifejezés maradék tagként S Q in P Q out ET G ahol: S: készletváltozás a vizsgált időszak alatt (mm) Q in : felszíni hozzáfolyás (mm) P: csapadék (mm) Q out : felszíni elfolyás (mm) ET: evapotranszspiráció (mm) G: felszín alatti hozzá- ill. elszivárgás (mm)

felszíni hozzáfolyás (mm) P: csapadék (mm) Q out : felszíni elfolyás (mm)

5 Vízszintek (moaf) BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF Készletváltozás ( S) Vízszintmérések naponta (kontrol kéthetente) Elkülönülő és újraegyesülő szektorok, vízszintek Vízjáték: cm 116,05 116,00 115,95 115,90 115,85 115,80 115,75 115,70 Szűrőmező közepe (napi mérések) Szűrőmező eleje (napi mérések) 115,

Vízjáték: 25-30 cm 116,05 116,00 115,95 115,90 115,85 115,80 115,75 115,70 Szűrőmező közepe (napi

6 Tisztított szennyvíz (m 3 /nap) BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF Felszíni hozzáfolyás (Q in ) Napi változatosság, heti és éves ritmus Átlagosan: 280,8 m 3 /nap 3,8 mm/nap 1385 mm/év Napi mennyiségek Havi átlagok

3 /nap 3,8 mm/nap 1385 mm/év 500 450 400 350 300 250 200 Napi mennyiségek Havi átlagok

7 Vízhozam (l/sec) Vízhozam (l/sec) BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF Felszíni hozzáfolyás (Q in ) Szivattyú-adatok ellenőrzése ( ) Árhullámok bemérése (!?) 5 Beeresztő zsilip I. Osztózsilip II. Osztózsilip III. Osztózsilip :00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20: :00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00

8 Napi csapadékösszeg (mm) BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF Csapadék (P) V.-X. 322,2 337,1 323,3 XI.-IV. 159,5 287, Fertő-tó vízszintje (moaf) 115,70 115,60 115,50 115,40 115,30 115,20 115,10 115,00 114,90 114, ,70

159,5 287,0 50 45 40 35 30 25 20 15 10 5 Fertő-tó vízszintje (moaf) 115,70 115,60 115,50

9 Napi evapotranszspiráció (mm) BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF Evapotranszspiráció (ET) Számított értékek Erőteljes éves ritmus Átlagos évi összeg: 1125,8 mm (ET» P) 16 Telítési hiány (g/m 3 )

1125,8 mm (ET» P) 16 Telítési hiány (g/m 3 ) 12 14 9 12 6 10 3 8 0 6-3 4-6 2-9 0 5. 1. 7.

10 Vízszintek (moaf) BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF Felszíni elfolyás (Q out ) A felszíni elfolyás nem állandó Bukószint Vízszintkülönbségek a lecsapoló bukóknál Köbözéssel: + 0,2-0,5 l/sec 7-17 mm/hó 116,10 116,00 115,90 115,80 115,70 115,60 115,50 115,40 115,30 115,20 115,10 II. Lecsapoló zsilip II. Lecsapoló zsilip Átbukási szint Virágosmajori cs. 115,

116,10 116,00 115,90 115,80 115,70 115,60 115,50 115,40 115,30 115,20 115,10 II. Lecsapoló zsilip II.

11 Vízszintek (moaf) BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF Szivárgás (G) 116,00 115,95 115,90 115,65 115,79 115,85 115,80 115,75 115,70 115,70 115,81 115,65 Szennyvíztisztító szűrőmezője Rákos-patak szűrőmezője 115, szeptember 30. Vízszintek Szivárgás lehetősége és iránya 115,77 116,18 116,

Rákos-patak szűrőmezője 115,60 9. 1. 11. 1. 1. 1. 3. 1. 5. 1. 7. 1. 9. 1. 11. 1. 1. 1. 3. 1. 5. 1. 7. 1. 9. 1. 2004.

12 Szivárgás (G) Talajvízszint észlelő kutak Szivárgási tényező (k) Szintkülönbségek (dh/ds) 0,1 ~ 0,2 m 3 /fm/nap Jobb oldal: +5 ~ -15 m 3 /hó Ball oldal: -10 ~ -40 m 3 /hó

13 A számszerűsítés bizonytalanságai S Q in P Q out ET G Q in : A szivattyúk üzemidejéből számítva ( ) P: A közelben, de pontszerűen mérve (±) O out : A zsilipek melletti elfolyás (+) ET: Tapasztalati formula (±) G: Szivárgás az ülepítő csatornából ( ) A két szűrőmező között (±) A szűrőmezőből a rét felé ( esetleg ±) S: Évközben változik (±)

melletti elfolyás (+) ET: Tapasztalati formula (±) G: Szivárgás az ülepítő

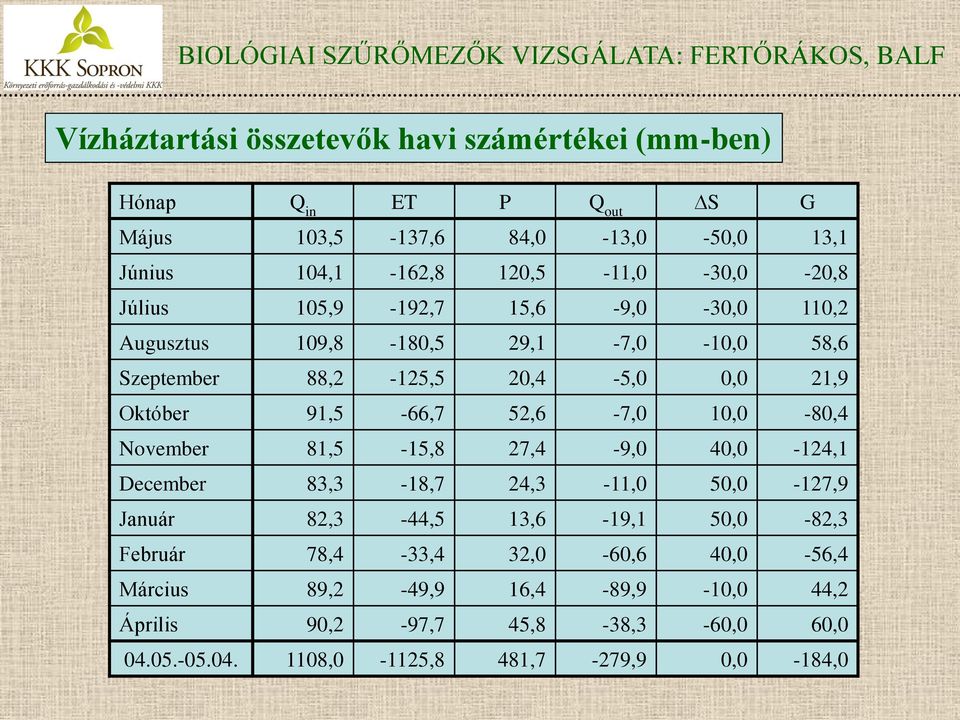

14 Vízháztartási összetevők havi számértékei (mm-ben) Hónap Q in ET P Q out S G Május 103,5-137,6 84,0-13,0-50,0 13,1 Június 104,1-162,8 120,5-11,0-30,0-20,8 Július 105,9-192,7 15,6-9,0-30,0 110,2 Augusztus 109,8-180,5 29,1-7,0-10,0 58,6 Szeptember 88,2-125,5 20,4-5,0 0,0 21,9 Október 91,5-66,7 52,6-7,0 10,0-80,4 November 81,5-15,8 27,4-9,0 40,0-124,1 December 83,3-18,7 24,3-11,0 50,0-127,9 Január 82,3-44,5 13,6-19,1 50,0-82,3 Február 78,4-33,4 32,0-60,6 40,0-56,4 Március 89,2-49,9 16,4-89,9-10,0 44,2 Április 90,2-97,7 45,8-38,3-60,0 60, ,0-1125,8 481,7-279,9 0,0-184,0

Október 91,5-66,7 52,6-7,0 10,0-80,4 November 81,5-15,8 27,4-9,0 40,0-124,1 December 83,3-18,7 24,3-11,0 50,0-127,9 Január 82,3-44,5 13,6-19,1

15 Vízháztartási elemek arányai Hidrológiai évre vonatkoztatva: a bevételi elemek arányai Q in ~ 69 % P ~ 31 % a kiadási elemek arányai ET ~ 64 % Q out ~ 22 % G ~ 14 % Május Június Július Augusztus Szeptember Október November December Január Február Március Április Május Június Július Augusztus Szeptember Október November December Január Február Március Április Május Június Július Augusztus Szeptember Október Bevételek Kiadások Készletváltozás Szivárgás Kifolyás Csapadék Evapotranszspiráció Tisztított szennyvíz

Augusztus Szeptember Október November December Január Február Március Április Május Június Július Augusztus Szeptember Október Bevételek

16 Minőségi jellemzők Vízmintavételek (nyáron 2 hetente, télen havonta) A telepről elfolyó szennyvíz. A puffermedence kifolyó vize az un. beeresztő zsilipnél. A szűrőmező eleje. A szűrőmező közepe. Az I. jelű lecsapoló zsilipnél. A II. jelű lecsapoló zsilipnél. Terepi mérések (Kiegészül): A szűrőmező elején a 3 osztózsilipnél A szűrőmező első harmadában (Dinka Mária által építetett pallósor végén). A szűrőmező utolsó harmadában (Dinka Mária által építetett pallósor végén). A Rákos-patak szűrőmezőjének elején. A Rákos-patak szűrőmezőjének végén. A Virágosmajori-csatornában levert karó mellett.

17 Minőségi jellemzők A bejárások alkalmával a terepen mérve: Vízhőmérséklet ph Fajlagos vezetőképesség Oldott oxigén Laboratóriumi adatok alapján (Vízmű akkreditált labor): KOI BOI Nitrogénformák (NH 4+, NO 2-,NO 3-,) Összes foszfor Lebegő anyag

Laboratóriumi adatok alapján (Vízmű akkreditált labor): KOI

18 Minőségi jellemzők: N-formák

19 Minőségi jellemzők: öp

20 A fertőrákosi szűrőmező hatékonysága Megvalósul az utótisztulás Jellemzők Szűrőmezőre érkező víz Szűrőmezőről távozó víz Tisztítási hatékonysá g Érkező fajlagos terhelés Távozó fajlagos anyagáram Terhelés visszatartása (mg/l) (mg/l) % (g/nap/ha) (g/nap/ha) % BOI 5 20,80 9,45 54,57 701,02 87,09 87,58 LA 17,70 10,00 43,50 596,54 92,16 84,55 NH 4+ -N 0,44 0,07 83,93 14,68 0,65 95,61 öp 1,45 0,91 37,24 48,87 8,39 82, (%) 96,2 91,8 83,9 90, (%) 87,6 84,6 98,9 97,8 95,6 97,4 82, ,6 43,5 37, BOI5 LA NO2--N NO3--N NH4+-N ön öp 0 BOI5 LA NO2--N NO3--N NH4+-N ön öp

87,58 LA 17,70 10,00 43,50 596,54 92,16 84,55 NH 4+ -N 0,44 0,07 83,93 14,68 0,65 95,61 öp 1,45 0,91 37,24 48,87 8,39 82,84 100 80 (%) 96,2 91,8 83,9

21 Témafelvetés A Fertő-tó védelme Balf község geográfiai helyzete A tisztított szennyvíz sorsa osztrák és magyar oldalon Balfi lehetőségek A szűrőmező, mint lehetőség Szükségesség és lehetőség

22 BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF A tisztított szennyvíz mennyisége Szabálytalan változatosság Mennyiség minőség Mennyiség tisztítási hatékonyság m 3 /nap

23 Napi szennyvízmennyiség (m3) Napi csapadékösszeg (mm) BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF A tisztított szennyvíz mennyisége m 3 /nap Havi átlagos napi mennyiség: m 3 /nap Tényleges napi mennyiségek: m 3 /nap Szennyvíz mennyisége csapadékviszonyok (?)

24 KOI Határérték: 50 mg/l (Fertő-tó esetében kissé szigorú előírás) Fertőrákosi tisztított: mg/l Szűrőmező végén: mg/l Virágosmajori-csatorna: mg/l Év Tisztítatlan (érkező) szennyvíz Minta Min Max Átlag Medi án Tisztított szennyvíz Minta Min Max Átlag Medi án

25 BOI Év Határérték: 25 mg/l Fertőrákosi tisztított átlagosan 20 mg/l Szűrőmező végén: 15 mg/l Virágosmajori-csatorna: Tisztítatlan (érkező) szennyvíz Minta Min Max Átlag Medi án Tisztított szennyvíz Minta Min Max Átlag Medi án , , , , ,1 40, ,

26 Ammónia Határérték: 5 mg/l Fertőrákosi tisztított: 0,1-10 mg/l Szűrőmező végén: 0,06-0,07 mg/l Virágosmajori-csatorna: (A tóvízben a nitrát-nitrogén a jellemző) Év Tisztítatlan (érkező) szennyvíz Minta Min Max Átlag Medi án Tisztított szennyvíz Minta Min Max Átlag Medi án ,5 122,1 78,5 73,5 46 0,15 26,0 3,2 0, ,6 166,1 97,1 90,6 45 0,15 50,5 8,5 2, ,6 164,1 101,1 96,5 49 0,02 16,2 0,8 0, ,6 227,4 130,3 127,9 47 0,04 2,3 0,3 0, ,9 249,0 113,3 107,6 40 0,03 25,0 1,8 0,2

27 öp Határérték: 1 mg/l Fertőrákosi tisztított: 1-4 mg/l Szűrőmező végén: 1-2 mg/l Virágosmajori-csatorna általában 0,2 mg/l Vasszulfát-adagolás a telepen! Tisztítatlan (érkező) szennyvíz Tisztított szennyvíz Év Minta Min Max Átlag Medi án Minta Min Max Átlag Medi án ,6 70,4 11,0 8,2 44 0,2 3,6 0,9 0, ,2 15,5 7,8 7,2 41 0,2 2,8 0,7 0, ,5 54,4 10,5 7,1 49 0,2 3,4 0,9 0, ,5 19,8 11,0 9,9 44 0,2 8,1 1,7 1, ,7 17,6 9,6 9,0 39 0,3 4,4 1,3 1,1

28 Lebegőanyag Év BIOLÓGIAI SZŰRŐMEZŐK VIZSGÁLATA: FERTŐRÁKOS, BALF Tisztítatlan (érkező) szennyvíz Minta Min Max Átlag Határérték: 35 mg/l Fertőrákosi tisztított: mg/l Szűrőmező végén: 5-10 mg/l Virágosmajori-csatorna: (Nyílt vízen magasabb) Medi án Tisztított szennyvíz Minta Min Max Átlag Medi án

29 A fertőrákosi szűrőmező hatékonysága Megvalósul az utótisztulás Jellemzők Szűrőmezőre érkező víz Szűrőmezőről távozó víz Tisztítási hatékonysá g Érkező fajlagos terhelés Távozó fajlagos anyagáram Terhelés visszatartása (mg/l) (mg/l) % (g/nap/ha) (g/nap/ha) % BOI 5 20,80 9,45 54,57 701,02 87,09 87,58 LA 17,70 10,00 43,50 596,54 92,16 84,55 NH 4+ -N 0,44 0,07 83,93 14,68 0,65 95,61 öp 1,45 0,91 37,24 48,87 8,39 82, (%) 96,2 91,8 83,9 90, (%) 87,6 84,6 98,9 97,8 95,6 97,4 82, ,6 43,5 37, BOI5 LA NO2--N NO3--N NH4+-N ön öp 0 BOI5 LA NO2--N NO3--N NH4+-N ön öp

30 Szűrőmező kialakításának helyrajzi lehetősége

31 Szűrőmező kialakításának helyrajzi lehetősége Gyep Natura 2000 Magaskórósbozótos

32 Szűrőmező kialakításának műszaki lehetősége Lehetséges befogadó: Balfi-csatorna Rendelkezésre álló terület: 1-2 ha Rendelkezésre álló szintkülönbség: 1-1,5 m (Lehetőség többkazettás kialakításra) Talaj: humuszos-iszapos réteg alatt, 1,20-1,70 mélységben kékesszürke agyag, alatta kavics Lehetséges területfoglalás és tartózkodási idő Ajánlott terhelés q (mm/nap) Szükséges terület A (ha) Tartózkodási idő t (nap) h = 0,50 m Tartózkodási idő t (nap) h = 0,10 m Q napi = 700 m 3 /nap Q napi = 490 m 3 /nap Q napi = 200 m 3 /nap ,8 1,4 1,96 0,98 0,8 0,

33 Záró gondolatok Az egyik oldalról: Tény, hogy a vízinövényzetes vegetáció (ökoszisztéma) hatással van a vízminőségre. Ha a lehetőség adott, akkor azzal célszerű élni. A másik oldalról: A szennyvíztisztító működését (hatékonyságát) több tényező befolyásolja. Természetes, hogy a változó alapanyagból változó produktum keletkezik. Rendkívüli események (haváriák) is előfordulhatnak. Ezek kezelésére alkalmas lehet egy vízinövényzetes szűrőmező, amely: nem helyettesítheti a szennyvíztisztító telep szakszerű és lelkiismeretes működtetését, de mint kiegészítő elem, növeli a hatékonyságot és a biztonságosságot.

34 KÖSZÖNÖM A FIGYELMET!
