1 KATALÓGUS TETŐFEDŐ LEMEZEK

2 MINŐSÉG SZLOVÁKIÁBÓL A MASLEN társaság 2003-ban kezdett tevékenykedni a Szlovákiai piacon. Magyarországon ez 2020 végén történt meg. Szlovákiában az egyik legjobb tetőfedő lemez gyártók közé tartozunk, célunk hogy minőségi munkánkat Magyarországon is a legmagasabb színvonalon képviseljük. Bádogból, horganyzott acéllemezből és lakkozott-műanyagozott lemezekből készülő tetőfedő lemez gyártásával foglalkozunk. Mindezt védjegy alatt gyártjuk. A védjegy garantálja a vevők részére a megvásárolt termékek általános magas minőségét, a rövid szállítási határidőket és végül, de nem utolsósorban a kedvező árakat. A cég a legmodernebb technológiai berendezésekkel rendelkezik Szlovákiában a Besztercebánya melletti Badínban és Romániában az Arad melletti Nagylakon lévő modern üzemeiben. Azon igyekezve, hogy maximálisan közel jusson az ügyfelekhez, a cég saját értékesítési bádogos központokat épített ki Szlovákia egész területén, a Cseh Köztársaságban és Ausztriában, ahol az ügyfeleknek a táblás és tekercses bádogtermékek és bádogos szerszámok teljes kínálata áll a rendelkezésére. A közeljövőben Magyarországon is kiépítésre kerülnek ilyen hasonló bádogos központok, melynek bizonyítéka nemrég forgalomba helyezett kirendeltség Vácon. Az ügyfeleinknek minőségi szervizt, tanácsadást nyújtunk, ingyen bemérjük a tetőket és kidolgozunk fedési tervet mindegyik üzemegységünkben. Az összes kirendeltségen rendelkezésre áll egy hajlító berendezés, ahol lehetőség van arra, hogy ingyenesen meghajlítsa a nálunk vásárolt acéllemezt. A TETŐFEDŐ LEMEZ ELŐNYEI AZ ÖN KEDVEZMÉNYEI az acél tetőfedő lemezek alkalmasak alacsony dőlésszögű tetőkhöz is rövid gyártási és leszállítási határidő az acél tetőfedő lemezt pár óra alatt le lehet rakni többszörös korrózió elleni védelem alacsony súly széles színskála SZÁLLÍTÓINK világmárkájú minőségi anyagokból gyártunk 60 éves garancia hosszú élettartam kedvező ár HUF (ÁFÁ-val) feletti vásárlásnál ingyen kiszállítás ingyen bemérjük a tetőt és elkészítjük a fedési tervet A bádogtermékek széleskörű kínálatával szolgálunk. A bádoglemezek beszállítói kizárólag a világ csúcsminőségű vaskohói. A feltüntetett áruválasztékból az európai szabványok értelmében legyártott fedőanyagokból különböző árrelációkban választhat, a legolcsóbbaktól, melyek alapvető felületkezeléssel vannak ellátva, egészen standardon felüli felületkezelésű, meghosszabbított garanciával rendelkezve. A gyártó az összes termékre teljesítmény-nyilatkozatot ad ki. 1

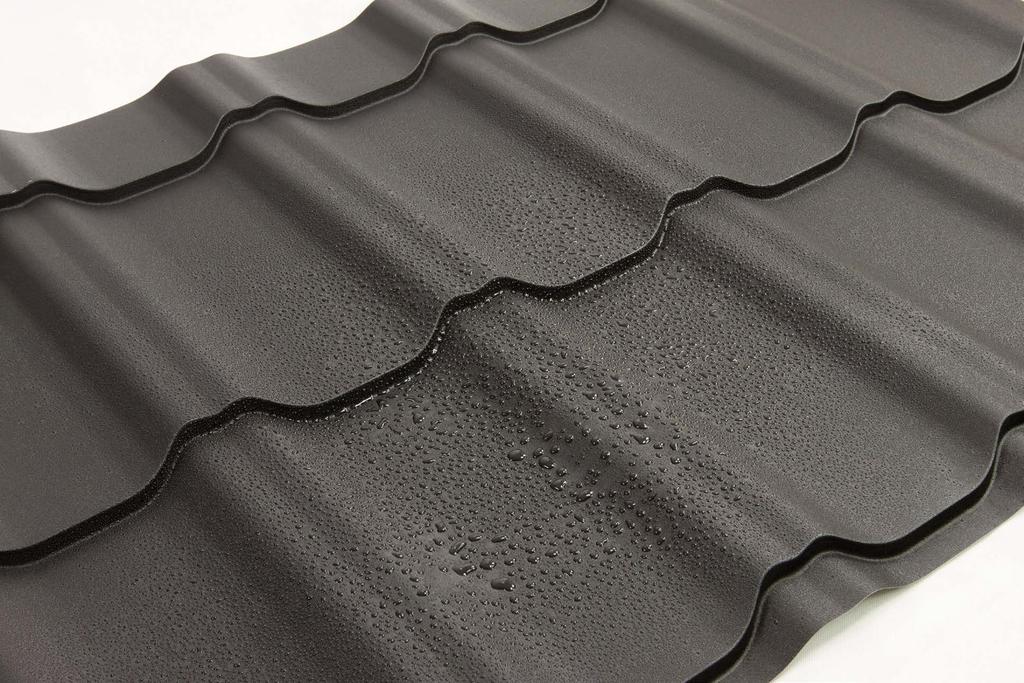

3 ACÉLLEMEZEK FELÜLETKEZELÉSE A tetőfedő lemezeket hidegalakítással gyártjuk. Az alakjuk, méreteik, színük és szerkezetük által a klasszikus fedőlemezek jellegét kapják, és így nagyon könnyen beilleszkednek minden környezetbe, legyen az hagyományos, vagy akár modern. A tetőfedő lemez használata nagyon sokrétű az előnyei miatt, így ezek alkalmasak az új építmények tetőfelújítására bármilyen típusú objektumnál. A tetőfedőlemezek gyártása méretre történik, az ügyfél igényei szerint. Mindezt horganyzott acéllemezből gyártjuk, fényes, matt, illetve HB50-matt kivitelezésben különböző RAL színárnyalatokban. Alumíniumlemez esetében a raktárunkban barna és szürke színű HB50-MATT felületkezelésű tekercseket tartunk. A fedőlemezekhez a bádogos kiegészítők széles skáláját alakítottuk ki, melyek azonos anyagból és azonos színkivitelezésben elérhetőek, mint maga a fedőlemez. Kínálatunk még tömítőelemeket és kötőanyagokat is tartalmaz. A tetőfedő lemez kiválasztásánál fontos szempont a tető dőlésszöge, amely meghatározza, hogy milyen típust használjunk a megvalósításnál. FELÜLETKEZELÉS AZ ACÉLLEMEZNÉL választható védőfólia felső lakk: poliészter alapbevonat: poliészter passziváció horganyzott bevonat acélmag horganyzott bevonat passziváció alapbevonat: poliészter FELÜLETKEZELÉS AZ ALUMÍNIUMLEMEZNÉL választható védőfólia felső lakk alapbevonat hot A/C alumíniummag hot A/C alapbevonat 2

4 FEDŐLEMEZEK SZÍNÁRNYALATAI ACÉL TETŐFEDŐ LEMEZEK Fényes poliészter 25 μm RAL 9010 RAL 9002 RAL 9006 RAL 3011 RAL 3009 RAL 8004 RAL 8017 RAL 6005 RAL 6009 HÓFEHÉR SZÜRKÉSFEHÉR EZÜST PIROS VÖRÖSBARNA TÉGLASZÍNŰ BARNA VILÁGOSZÖLD SÖTÉTZÖLD RAL 5010 RAL 7016 RAL 9005 RAL 7037 RAL 7035 KÉK ANTRACITSZÜRKE FEKETE HORGANYZOTT PORSZÜRKE VILÁGOSSZÜRKE Matt poliészter 25 μm RAL 3009 RAL 8004 RAL 8017 RAL 6009 RAL 7016 RAL 9005 VÖRÖSBARNA TÉGLASZÍNŰ BARNA SÖTÉTZÖLD ANTRACITSZÜRKE FEKETE Matt poliészter HB 50 μm RAL 3009 RAL 8004 RAL 8017 RAL 6009 RAL 7016 RAL 9005 VÖRÖSBARNA TÉGLASZÍNŰ BARNA SÖTÉTZÖLD ANTRACITSZÜRKE FEKETE A HB50-MATT jelenleg a tetőfedő lemezek gyártásához használt lemezek legjobb minőségű felületkezelése. A végső felületkezelést alkotó HB50 µm poliészter magas fokú ellenálló képességet biztosít a korrózió és a mechanikus rongálódás ellen. Kimagasló standard feletti minőséggel rendelkezik a szórt színes poliészter festék, amely fokozott ellenálló képességet biztosít a mechanikus karcolások ellen, melynek használatát a bádogosok főként a szerelésnél, a vevők pedig a tető hosszabb élettartamánál fogják értékelni. A HB50-MATT felületkezelt termékekre meghosszabbított 30 éves garancia vonatkozik. ALUMÍNIUM FEDŐLEMEZEK RAL 7016 ANTRACITSZÜRKE RAL 8017 BARNA ERESZCSATORNA RENDSZER Poliészter HB SK 50 μm SZÜRKÉSFEHÉR VÖRÖSBARNA TÉGLASZÍNŰ BARNA SÖTÉTZÖLD ANTRACITSZÜRKE FEKETE ALUCINK 3

5 TETŐFEDŐ LEMEZEK MŰSZAKI PARAMÉTEREK SYMETRA Teljes szélesség Hasznos szélesség Hullám magassága Modul Min. hossz Max. hossz Lemezvastagság Dőlésszög 1220 mm 1150 mm 20 mm 350 mm 820 mm 6070 mm acél 0,5 mm 12 -tól teljes szélesség hajlás A fedőlemez leszállítható antikondenzációs fóliával 4 A modern építési formák kedvelőinek biztosan a SYMETRA acéllemezes fedőlemez kellene választaniuk. A SYMETRA fedőlemez profiljának egyedülálló alakja a finom átnyomással minden egyes préselésnél nemcsak a vizuális, hanem a minőségi tulajdonságoknál is dominál. A külalakjával a modern kerámia tetőcserepekre emlékeztet, ezért ideális az új építményeknél a városi vagy elővárosi területeken. Ennek ellenére a kedvező árnak köszönhetően túlnyomórészt a felújításoknál használatos, ahol az alacsony súlya és az egyszerű lerakása miatt az ügyfelek gyakran választják. A 20 mm-es hullámmagasság lehetővé teszi a használatát 12 -tól keresztkötések nélkül.

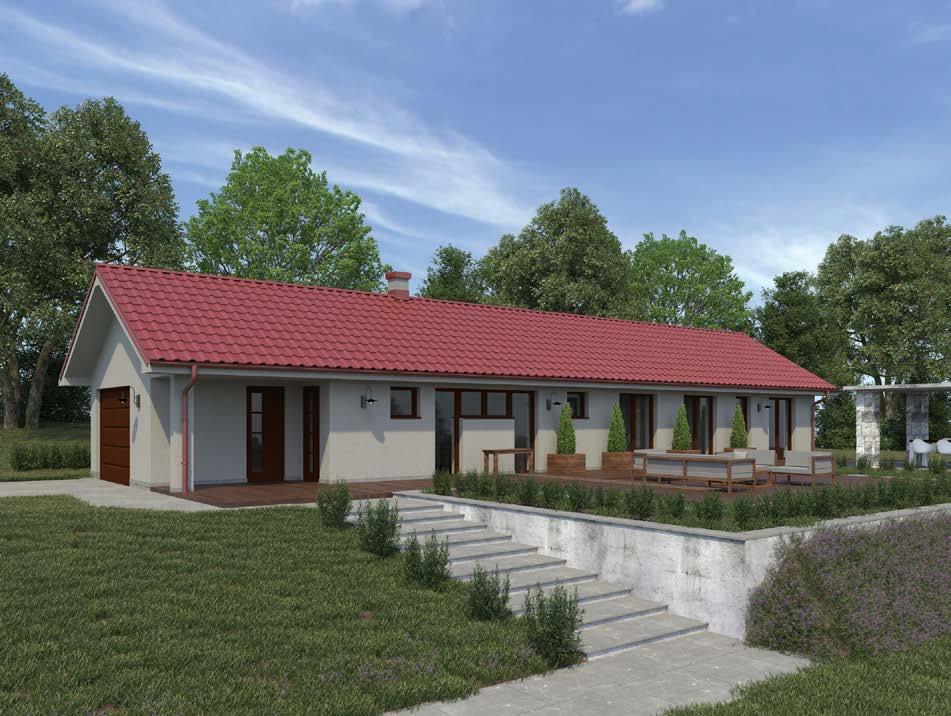

6 SZIMETRIKUS ALAKZAT SYMETRA 15 GARANCIA & MINŐSÉG A SYMETRA fedőlemez különlegességét bizonyítja az a tény, hogy DRIPSTOP antikondenzációs fóliával is gyártható, ami fokozza a minőségi tulajdonságait és megtöbbszörözi az érvényesülése területét. RAL 9002 RAL 9006 RAL 3011 RAL 3009 RAL 8004 RAL 8017 RAL 6005 RAL 6009 RAL 5010 RAL 7016 RAL 9005 SZÜRKÉSFEHÉR EZÜST PIROS VÖRÖSBARNA TÉGLASZÍNŰ BARNA alumínium VILÁGOSZÖLD SÖTÉTZÖLD KÉK ANTRACITSZÜRKE alumínium FEKETE 5

7 TETŐFEDŐ LEMEZEK MŰSZAKI PARAMÉTEREK GAPA Teljes szélesség Hasznos szélesség Hullám magassága Modul Min. hossz Max. hossz Lemezvastagság Dőlésszög 1180 mm 1080 mm 32 mm 350/400 mm 850 mm 6000 mm acél 0,5 mm 10 -tól teljes szélesség / hajlás 20 Azok részére, akik a fedőlemezek masszívabb és modernebb alakjait preferálják, ideális választás a GAPA fedőlemez. A profil alakja és a kidomborodása a nagyon kedvelt betoncserépre emlékeztet. A masszív külalakja ellenére a fedőlemez tömege csak 5 kg/m2. A tömegének köszönhetően megfelel a régi cserepes vagy eternites fedőlemezek helyettesítéseként, de a nehéz betoncserepek alternatívájaként is megállja a helyét az új építményeknél. 6

8 HAGYOMÁNYOS ALAKZAT GAPA GARANCIA & MINŐSÉG A 32 mm-es hullámmagasság lehetővé teszi a használatát 10 -os dőlésszögtől keresztkötések nélkül, vagy 12 -os lejtésszögtől keresztkötésekkel. A méretre való gyártás a GAPA fedőlemeznél is természetes. RAL 9002 RAL 9006 RAL 3011 RAL 3009 RAL 8004 RAL 8017 RAL 6005 RAL 6009 RAL 5010 RAL 7016 RAL 9005 SZÜRKÉSFEHÉR EZÜST PIROS VÖRÖSBARNA TÉGLASZÍNŰ BARNA alumínium VILÁGOSZÖLD SÖTÉTZÖLD KÉK ANTRACITSZÜRKE alumínium FEKETE 7

9 20 TETŐFEDŐ LEMEZEK MŰSZAKI PARAMÉTEREK NOVA Teljes szélesség 1220 mm Hasznos szélesség 1150 mm Hullám magassága 19 mm Modul 350/400 mm Min. hossz 850 mm Max. hossz 6000 mm Lemezvastagság Hrúbka plechu acél oceľ 0,5 0,5 mm mm Sklon Dőlésszög strechy 10 od -tól teljes szélesség 350/ hajlás 8 Az üzemünkben a NOVA tetőfedőlemez egyike az elsőként gyártott termékek közé tartozik. Alakjával a klasszikus égetett cserépre emlékeztet. A tömegének köszönhetően (4,8kg/m2) alkalmas az eredeti fedélszerkezet megtartásával is a felújítás, ami a kedveltségét megtöbbszörözi. A helyét megtalálja a városi környezetben vagy a modern építészetben is, ahol az elegáns külalakjának köszönhetően megkoronáz bármilyen építményt. Gyártása méretre történik (az ajánlott hossz max. 6 m) az 1220 mm teljes szélesség és 1150 mm hasznos (takaró) szélesség megtartásánál.

10 NÉPSZERŰ TERMÉK NOVA GARANCIA & MINŐSÉG A profilmagasság 19 mm, ami lehetővé teszi a fedőlemez használatát 12 -os dőlésszögtől (keresztkötések használata nélkül). RAL 9002 RAL 9006 RAL 3011 RAL 3009 RAL 8004 RAL 8017 RAL 6005 RAL 6009 RAL 5010 RAL 7016 RAL 9005 SZÜRKÉSFEHÉR EZÜST PIROS VÖRÖSBARNA TÉGLASZÍNŰ BARNA alumínium VILÁGOSZÖLD SÖTÉTZÖLD KÉK ANTRACITSZÜRKE alumínium FEKETE 9

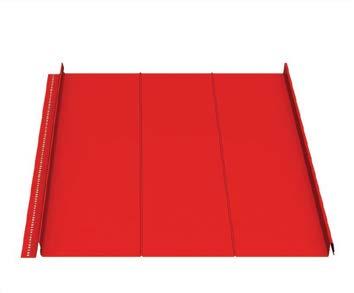

11 TETŐFEDŐ - LEMEZEK MŰSZAKI PARAMÉTEREK KLIKK PANEL Teljes szélesség Hasznos szélesség Min. hossz Max. hossz Lemezvastagság Dőlésszög Hrúbka plechu 536 mm 500 mm 1000 mm 6000 mm 10 -tól oceľ 0,5 mm Sklon strechy od 12 alumínium 0,70 mm acél 0,50 mm teljes szélesség 536 hasznos szélesség , ,5 26 A legújabb terméke a gyártási portfóliónknak. Külalakban nagyon közel van a korcolt lemezhez, viszont a szerelés módja különbözik. A KLIK panelnél tipikus a "KLIK rögzítő rendszerrel rendelkező álló horony, amely lehetővé teszi a lemezek nagyon egyszerű, hosszirányú csatlakoztatását. A fedőlemez minden egyes toldása perforált rögzítő hornyot tartalmaz, amely az előre elkészített tetőszerkezetbe laposfejű csavarok segítségével van rögzítve. Ez a szofisztikált megoldás eliminálja a mechanikus beavatkozást a tetőpalástba, viszont limitálja a fedőlemezt 10 -os dőlésszög használathoz. 10

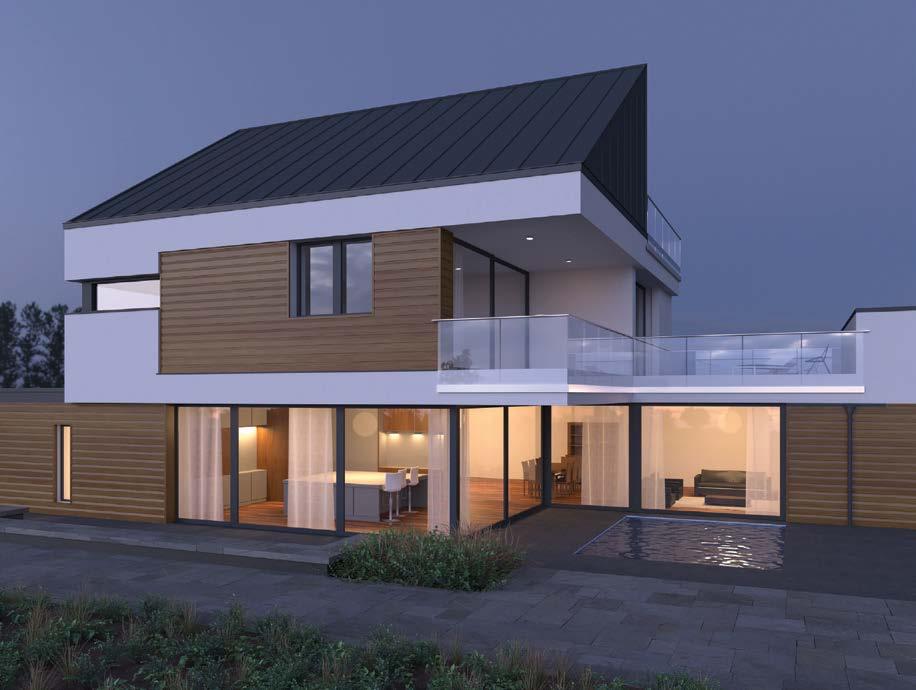

12 GYORS SZERELÉS KLIK PANEL TAVASZI ÚJDONSÁG 2020 Ezáltal jelentősen megkönnyebbül és egyszerűsödik a fedőlemez lerakása. A KLIK panel fedőlemezre alkalmazni tudjuk a DRIPSTOP antikondenzációs fóliát, amely javítja a minőségi tulajdonságait. RAL 9002 RAL 9006 RAL 3011 RAL 3009 RAL 8004 RAL 8017 RAL 6005 RAL 6009 RAL 5010 RAL 7016 RAL 9005 SZÜRKÉSFEHÉR EZÜST PIROS VÖRÖSBARNA TÉGLASZÍNŰ BARNA alumínium VILÁGOSZÖLD SÖTÉTZÖLD KÉK ANTRACITSZÜRKE alumínium FEKETE 11

13 TETŐFEDŐ LEMEZEK MŰSZAKI PARAMÉTEREK FALC 25 Teljes szélesség mm Hasznos szélesség mm Min. hossz 500 mm Max. hossz 8000 mm Dőlésszög 3 -tól 90 -ig Lemezvastagság alumínium 0,70 mm Hrúbka plechu acél oceľ 0,50 0,5 mm Sklon strechy od R2 R R3 R Lehetséges a kónuszba való falcolás! Falcolás az ügyfélnél A modern új építmények tetőfedésénél aktuálisan előkelő helyet foglal el a KORCOLT FEDŐLEMEZ. Az alakja, a szerelési módja és a felhasználhatósága nagyon alacsony dőlésszögtől széles spektrumú felhasználást biztosít. 12 Nem hagyományos felhasználásként megemlíthetjük a kör alapterületű atipikus tornyokat, tetőtéri ablakokat, attikák bádogozását, épülettornyokat, és végül, de nem utolsósorban modern passzív házak homlokzataikat. Néhány városrész a történelmi épületek előírt építészeti elemeként is tünteti fel. A kötések szilárdságának és nem átengedőségének köszönhetően alkalmas hegyi és alpesi területekre is. A KORCOLT FEDŐLEMEZ egyedülállóként gyártható közvetlenül az építkezés helyszínén. Ilyen módon eliminálva van a keresztirányú kötések használata a tetőfedőlemezen, és egyúttal minimalizálódik az anyagkárosodás a szállításnál vagy a vele való manipulációnál.

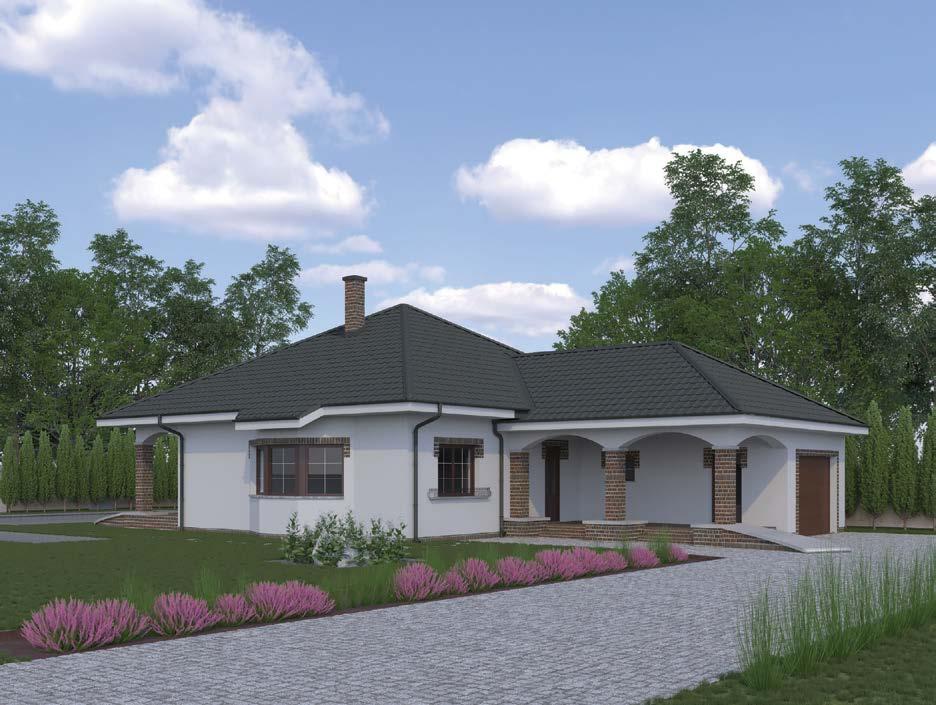

14 CSAVAROK NÉLKÜLI KÖTÉS FALC 25 KORCOLT FEDŐLEMEZ Gyártása 25,5 mm magas álló falccal történik, ahol a bádog szélessége 625 mm. RAL 9002 RAL 9006 RAL 3011 RAL 3009 RAL 8004 RAL 8017 RAL 6005 RAL 6009 RAL 5010 RAL 7016 RAL 9005 SZÜRKÉSFEHÉR EZÜST PIROS VÖRÖSBARNA TÉGLASZÍNŰ BARNA alumínium VILÁGOSZÖLD SÖTÉTZÖLD KÉK ANTRACITSZÜRKE alumínium FEKETE 13

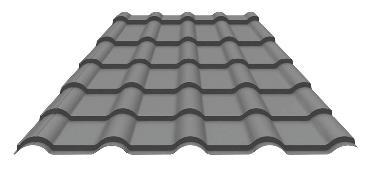

15 TETŐFEDŐ LEMEZEK MŰSZAKI PARAMÉTEREK AluSYMA Teljes szélesség 1220 mm Hasznos szélesség 1150 mm Hullám magassága 20 mm Modul 350 mm Min. hossz 820 mm Max. hossz 6070 mm Lemezvastagság Hrúbka plechu alumínium oceľ 0,5 mm 0,7 mm Sklon Dőlésszög strechy 12 od -tól 12 ALUMINIUM KIVITELEZÉS teljes szélesség hajlás A fedőlemez leszállítható antikondenzációs fóliával Az ALUSYMA fedőlemez az egyik prémium termékünk a dizájnos külalakjának és az alumínium kivitelezésének köszönhetően. Az ALUSYMA fedőlemez profiljának egyedülálló az alakja, köszönhető az egyedi préselésnek nemcsak a vizuális, hanem a minőségi tulajdonságokhoz is hozzáad. A külalakjával a modern kerámia tetőcserepekre emlékeztet, ezért ideális az új építményeknél a városi vagy elővárosi területeken. 14

16 TOP TERMÉK AluSYMA ÉV GARANCIA Az ALUSYMA fedőlemez egyedülállóságát bizonyítja az a tény, hogy DRIPSTOP antikondenzációs fóliával is gyártható, ami fokozza a minőségi tulajdonságait és megtöbbszörözi az érvényesülése területét. RAL 8017 BARNA alumínium RAL 7016 ANTRACITSZÜRKE alumínium 15

17 20 TETŐFEDŐ - LEMEZEK MŰSZAKI PARAMÉTEREK AluGAPA Teljes szélesség 1180 mm Hasznos szélesség 1080 mm Hullám magassága 32 mm Modul 350/400 mm Min. hossz 850 mm Max. hossz 6000 mm Lemezvastagság Hrúbka plechu alumínium oceľ 0,5 mm 0,7 mm Sklon Dőlésszög strechy 12 -tól od 12 ALUMINIUM KIVITELEZÉS teljes szélesség /400 hajlás Az ALUGAPA a masszív külalak és az alumínium könnyűségének hála is az egyik prémium termékünk közé tartozik. A profil alakja és a magassága miatt a nagyon kedvelt betoncserépre emlékeztet. Alumíniumból készült, ezért bárhol használható, és kielégíti még a legigényesebb vevőt is. Megfelel a régi cserepes vagy eternites fedőlemezek helyettesítéseként a vidéki környezetben, ugyanúgy kiváló a nehéz betoncserepek alternatívájaként is az új építményeknél. 16

18 TOP TERMÉK AluGAPA 60 ÉV GARANCIA A 32 mm-es hullámmagasság lehetővé teszi a használatát 10 -os dőlésszögtől keresztkötések nélkül, vagy 12 -os dőlésszögtől keresztkötésekkel. RAL 8017 BARNA alumínium RAL 7016 ANTRACITSZÜRKE alumínium 17

19 TETŐFEDŐ LEMEZEK MŰSZAKI PARAMÉTEREK TOPDACH S15 Gyártási hossz Teljes szélesség Hasznos szélesség Hullám magassága Modul Lemezvastagság Dőlésszög 2210 mm 1220 mm 1150 mm 20 mm 350 mm 0,4-0,5 mm 12 -tól teljes szélesség Univerzális és gazdaságosan előnyös fedőlemez, amelyből mindig van raktáron, ez a TOPDACH tetőfedő lemez. Egyedüliként az összes profilozott fedőlemezek közül nem méretre gyártott. A 2210 mm hosszú előgyártott lemezek ideálisak a fészerekhez, árnyékolókhoz, kerti kisházakhoz, de ugyanúgy felhasználható megfelelő lerakással családi házakra is. A TOPDACH előnye az, hogy a fedőlemez állandóan raktáron van különböző színvariációban, tehát nem kell várni a legyártására vagy a leszállítására. UNIDACH 12 MŰSZAKI PARAMÉTEREK Gyártási hossz 2000 mm Teljes szélesség 1150 mm Hasznos szélesség 1111 mm Hullám magassága 12 mm Lemezvastagság 0,4-0,6 mm Dőlésszög 8 -tól , teljes szélesség Az UNIDACH 12/18 egy univerzális fedőlemez T-12 vagy T-18 trapézlemez. 2 m-es hosszúságban, különböző színekben történik a gyártása, és elérhetőség szerint raktározva van az üzemegységeinkben. Ideális megoldás kerti kisházak, árnyékolók, fészerek és egyéb építmények építésénél, melyekre gyorsan van szükségünk. A fedőlemez személygépkocsiban történő szállítása is könnyen megoldható. Nagy előnye a változtatható lécköz is (a cserépalakú fedőlemezeknél ezt pontosan be kell tartani).

20 SZÍNÁRNYALATOK - AZ AKTUÁLIS ELÉRHETŐSÉG SZERINT (A TOPDACHRA ÉS AZ UNIDACHRA IS ÉRVÉNYES) 19

21 TRAPÉZLEMEZEK A trapézprofilokból aktuálisan 10 típust gyártunk, melyek különböző felhasználhatósággal bírnak az alakjuk és a szerkezeti tulajdonságaik szerint. Általában homlokzati, tető és szerkezeti (tartó) trapézprofilokra oszthatjuk. Gyártásuk modern technológiai gépsorokon történik, ahol magas a feldolgozás gyorsasága és pontossága. A teljes gyártási folyamat alapos kimenő ellenőrzése garancia a leszállított profilok magas minőségére. A gyártás hidegalakítással folyik a felületkezelt és tűzhorganyzott acéllemezből készül, melyen standard feletti a CINK felülete, ami nagyon fontos a szükséges korrózióellenes védelem eléréséhez. A lemezeket ezután passziválják (krómozzák), és a végső fázisban dupla poliészteres bevonattal vannak kezelve. A trapézok különböző vastagságokban szerezhetők be (0,50-től egészen 1,50 mm-ig), a konkrét trapézgépsor profiljától és lehetőségeitől függően. Ahogyan a cserépformájú fedőlemezjeinknél, a trapézok gyártásánál is három különböző felületkezelés lehetséges: FÉNYES, MATT és HB50-MATT, melyek egymástól a felhasznált festék mennyiségében, a felhordás módjában és végül de nem utolsósorban a garanciában különböznek. A fényes és matt fedőlemezekre 10 éves garancia vonatkozik, a HB50 MAT prémium felületkezelésre pedig 30 éves. A kiválasztott trapézlemezek alumíniumból is leszállíthatók 0,70 mm-es vastagságban, ami a garanciát 60 évre hosszabbítja meg. A TRAPÉZLEMEZEK VASTAGSÁGAI ÉS SZÍNEI VASTAGSÁG PROFIL 0,50 mm T-05, T-12, T-18, T-30, T-35, T-50, STEPRO, SINUS 0,60 mm T-05, T-12, T-18, T-30, T-35, T-50, STEPRO, SINUS 0,70 mm alumínium T-05, T-12, T-18, T-30, T-35, T-50, T-85, STEPRO, SINUS 0,75 mm T-05, T-12, T-18, T-30, T-35, T-50, T-85, T-153, STEPRO, SINUS 0,88 mm T-12, T-18, T-30, T-35, T-50, T-85, T-153, SINUS 1,00 mm T-12, T-18, T-30, T-35, T-50, T-85, T-153, SINUS 1,25 mm T-50, T-85, T-153, SINUS 20 1,50 mm T- 153

22 SZÍNÁRNYALAT RAL 9002 RAL 9006 RAL 3011 RAL 3009 RAL 8004 RAL 8017 RAL 6009 RAL 6005 RAL 5010 RAL 7016 RAL 9005 RAL 7037 SZÜRKÉSFEHÉR EZÜST PIROS VÖRÖSBARNA TÉGLASZÍNŰ BARNA SÖTÉTZÖLD VILÁGOSZÖLD KÉK ANTRACITSZÜRKE FEKETE HORGANYZOTT PORZÜRKE ARANYTÖLGY RAL 9010 RAL 9002 RAL 9006 RAL 7016 HÓFEHÉR SZÜRKÉSFEHÉR EZÜST HORGANYZOTT ANTRACITSZÜRKE RAL 7016 RAL 8017 ANTRACITSZÜRKE BARNA RAL 9002 RAL 9006 RAL 3009 RAL 8017 RAL 6005 RAL 5010 RAL 7016 RAL 7035 RAL 7037 SZÜRKÉSFEHÉR EZÜST PIROS BARNA VILÁGOSZÖLD KÉK ANTRACITSZÜRKE HORGANYZOTT VILÁGOSSZÜRKE PORSZÜRKE RAL 9002 HORGANYZOTT SZÜRKÉSFEHÉR RAL 9002 HORGANYZOTT SZÜRKÉSFEHÉR RAL 9002 SZÜRKÉSFEHÉR RAL 9002 SZÜRKÉSFEHÉR 21

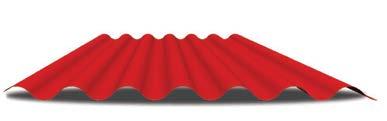

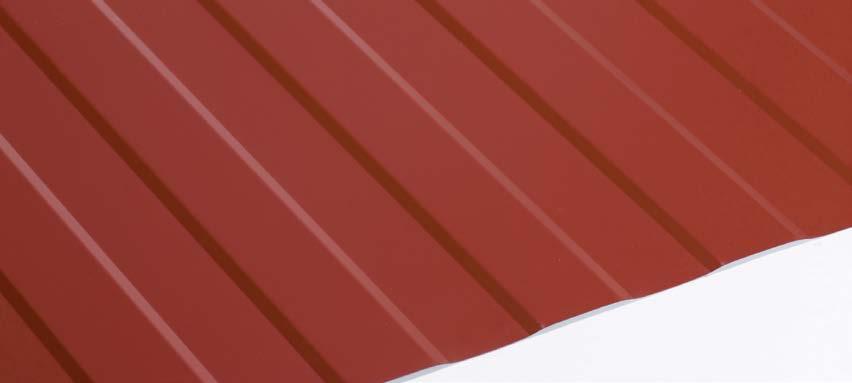

23 TRAPÉZLEMEZEK SINUS MŰSZAKI PARAMÉTEREK Teljes szélesség 1085 mm Hasznos szélesség 965 mm Lemezvastagság 0,5 mm - 1,25 mm Gyártási hossz 400 mm mm Felületi tömeg 4,6 kg/m 2-11,5 kg/m 2 Dőlésszög 8 -tól KÖRBEHAJLÍTOTT PROFIL 160 ±2 R50 ±1 40 Leszállítható antikondenzációs fóliával rendelkező fedőlemez is. HULLÁMOS PROFIL teljes szélesség 1085 LEHETSÉGES KÖRBEHAJLÍTÁS 1m RÁDIUSTÓL Újdonság a trapézprofilok kínálatában a SINUS profil. A 40 mm hullámmagasságú hagyományos hullámos forma széles körben használható tetőfedő lemezként, de homlokzati profilként is. A lemez DRIPSTOP antikondenzációs fóliával is leszállítható. STEPRO HOMLOKZATI PROFIL MŰSZAKI PARAMÉTEREK Teljes szélesség 1180 mm Hasznos szélesség 1134 mm Lemezvastagság 0,5 mm - 0,75 mm Gyártási hossz 500 mm mm Felületi tömeg 4,5 kg/m 2-6,7 kg/m R teljes szélesség teljes szélesség 1085 Elsődlegesen homlokzat profilként használatos falpalástok gyártásához, legyen az kültérben vagy beltérben. Az egyedüli alakja horizontális lerakású elegáns lamellás panelek hatását kelti. Reverz gyártása esetén tetőprofilként is felhasználható. Lakkozott műanyagos, horganyzott lemezekből gyártjuk 0,50 mm - 0,75 mm vastagságban. 22

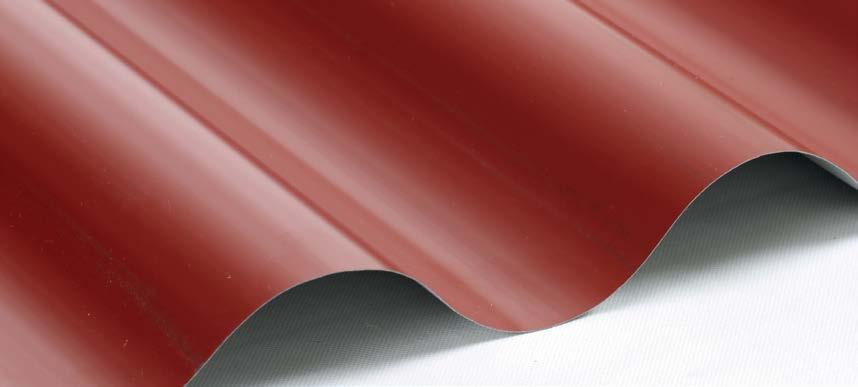

24 HULLÁM PROFIL SÍNUS 40 GARANCIA & MINŐSÉG A portfóliónkban a legnagyobb újdonság az, hogy ez a trapézprofil már 1m sugártól körbehajlítható. Az így behajlított lemezek széles körben érvényesülni tudnak. A domén a nagy boltozatos csarnokokban való felhasználásuk, miközben a lemezek rádiusza az előre elkészített acélkonstrukcióhoz igazodik. Sok ilyen konstrukciót építettek a múltban, és az aktuális átfedésük (főként üveglaminát-táblákról van szó) már nagyrészt nem teljesíti a funkcióját, és ezért ideális megoldást kínálunk a cseréjükre. A körbehajlított SINUS fafészerhez, motor és autógarázshoz, konténerek, mezőgazdasági gépek vagy termények lefedéséhez is felhasználható. 1 mm-es vastagságban és 2 m-es sugárral ez a profil önhordó. ALKALMAS TETŐKRE, HOMLOKZATOKRA ÉS BOLTOZATI KONSTRUKCIÓKHOZ IS A STEPRO egy egyedülálló profil sokoldalú felhasználással. A szóban forgó profilfajta gyártásánál az esztétikusan vonzó külalak kialakítását vettük figyelembe a maximális kihasználtságnál, ami nagyon kedvező árat biztosít. A STEPRO trapézprofil az aranytölgy fadekorral, amely mindkét oldalról is elkészíthető, a külalakjával és a tulajdonságaival a prémiumtermékek közé tartozik. HOMLOKZATI TOP TERMÉK 23

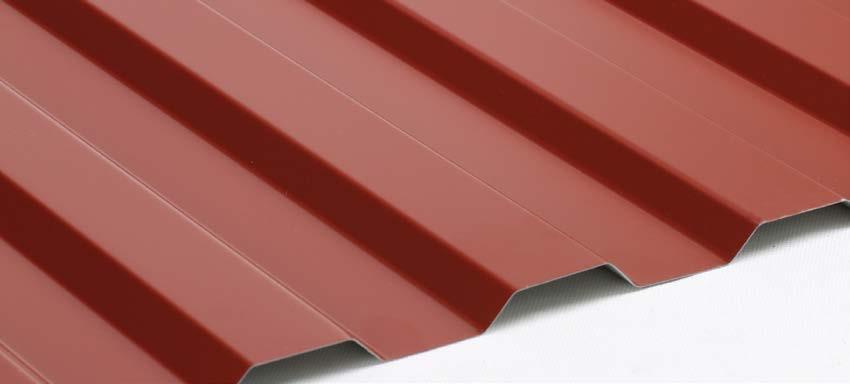

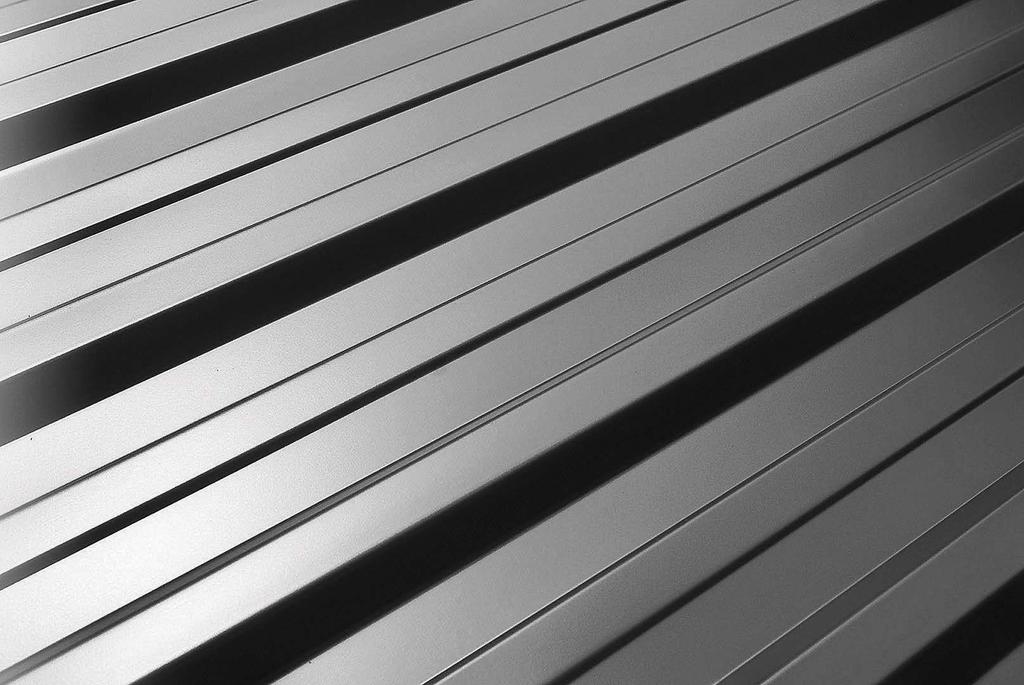

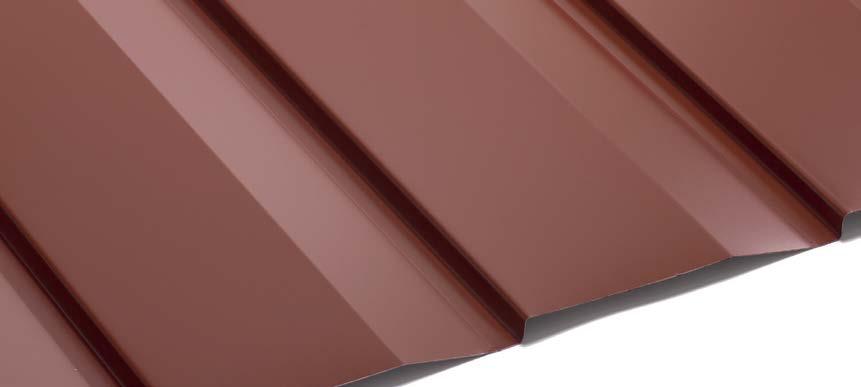

25 TRAPÉZLEMEZEK T05 HOMLOKZATI ÉS BOLTOZATI PROFIL MŰSZAKI PARAMÉTEREK Teljes szélesség 1245 mm Hasznos szélesség 1215 mm Lemezvastagság 0,5 mm - 0,75 mm Gyártási hossz 400 mm mm Felületi tömeg 4,2 kg/m 2-6,2 kg/m 2 110, teljes szélesség 1245 NEM ALKALMAS TETŐPROFILKÉNT! A T-05 trapézlemez profilmagassága a legalacsonyabb az összes közül. Főként homlokzati és boltozati lemezként van kihasználva. Alkalmas különböző beltéri vagy kültéri falak, hozzáépítések és hasonlók palástolására. A burkolás kültérben való használatánál a profilmagasságra való tekintettel javasoljuk, hogy az egyes lemezek egymás között kétoldali ragasztószalaggal legyenek tömítve, amit a kiegészítő tartozékok között kínálunk. T12 TRAPÉZ-PROFIL MŰSZAKI PARAMÉTEREK Teljes szélesség 1150 mm Hasznos szélesség 1111 mm Lemezvastagság 0,5 mm - 1,0 mm Gyártási hossz 500 mm mm Felületi tömeg 4,35 kg/m 2-8,7 kg/m 2 Dőlésszög 8 -tól , teljes szélesség 1150 Leszállítható antikondenzációs fóliával rendelkező fedőlemez is. A T-12 trapézprofil az egyik legújabb és legjobban eladható profil. A trapézhullám magassága 12 mm, ami ideális arra, hogy tetőfedő és homlokzatfedő profilként lehessen használni. A legnagyobb előnye az egyszerű és gyors szerelés az eredeti lécezés cseréjének szüksége nélkül. 24

26 A színek és felületkezelések széles skálája arra ad lehetőséget, hogy bárhol felhasználható legyen. Alkalmas ipari épületek, kerítések falaira és kapuira, belterek, gazdasági épületek vagy irodák borítására. A T-05 trapézlemez az aranytölgy mindkét oldalon fadekor kivitelezésben külalakjával és a tulajdonságaival egyedülálló. AZ ÖSSZES TÍPUS PALÁSTOLÁSÁRA A szimmetrikus alakjának köszönhetően felhasználható családi házak, garázsok, kerti árnyékolók, gazdasági épületek vagy kerítések megvalósításánál. Alulról alkalmazható a DRIPSTOP antikondenzációs fólia. TETŐRE ÉS HOMLOKZATRA IS 25

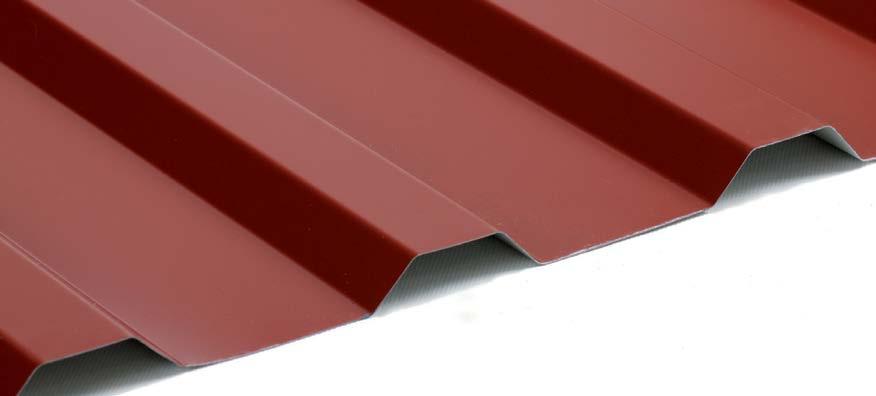

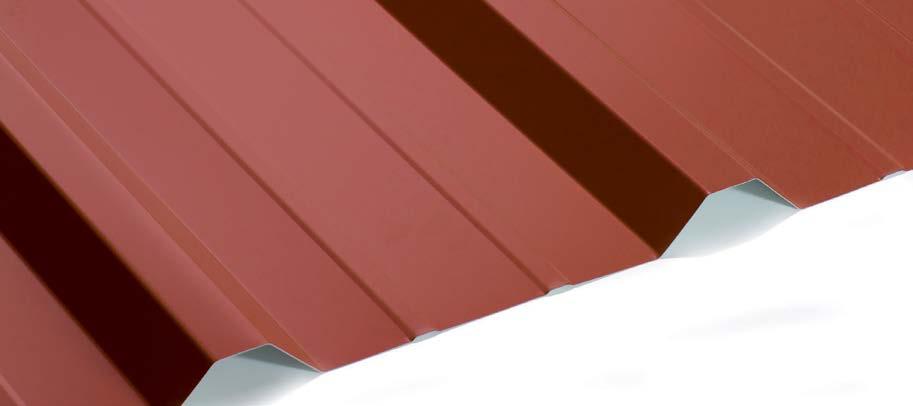

27 TRAPÉZLEMEZEK T18 TRAPÉZ-PROFIL MŰSZAKI PARAMÉTEREK Teljes szélesség 1125 mm Hasznos szélesség 1078 mm Lemezvastagság 0,5 mm - 1,0 mm Gyártási hossz 500 mm mm Felületi tömeg 4,7 kg/m 2-7 kg/m 2 Dőlésszög 8 -tól Leszállítható antikondenzációs fóliával rendelkező fedőlemez is. teljes szélesség 1125 A T-18 trapézprofil univerzálissága lehetővé teszi a használatát tetőprofilként vagy homlokzati profilként. Családi házak, ipari épületek vagy gazdasági építmények tetőinek szerelésére ideális választás. Úgyszint olcsó megoldásként lehet rá tekinteni tetőfelújításnál, amikor nem szükséges az eredeti tetőszerkezet cseréje. T30 TRAPÉZ-PROFIL MŰSZAKI PARAMÉTEREK Teljes szélesség 1140 mm Hasznos szélesség 1100 mm Lemezvastagság 0,5 mm - 1,0 mm Gyártási hossz 500 mm mm Felületi tömeg 4,6 kg/m 2-7,1 kg/m 2 Dőlésszög 8 -tól , Leszállítható antikondenzációs fóliával rendelkező fedőlemez is. A 30 mm-es hullámmagasságú trapézlemez megnevezése T-30. Elsődlegesen tetőprofilként gyártjuk, de reverziós módosítását követően használható esztétikai homlokzati profilként is. Nagyobb vastagságoknál megfelel álzsaluzat kialakítására is. 26

28 A T-18 trapézlemeznél leszállítható 6 m-es átvilágító üvegszálas panel vagy polikarbonát profil is. Úgyszintén legyártható DRIPSTOP antikondenzációs fóliával is, ami még megtöbbszörözi a felhasználása lehetőségeit. ALKALMAS ÉPÍTMÉNYEK MINDEN TÍPUSÁHOZ A T-30 trapéz ideális felhasználása a nagy ipari csarnokok vagy gazdasági épületek tetőinek lefedésére, legfőképpen ott ahol nem szükséges a tetőszerkezet cseréje. A T-30 trapézlemez DRIPSTOP antikondenzációs fóliával is legyártható és leszállítható. TETŐRE ÉS HOMLOKZATRA IS 27

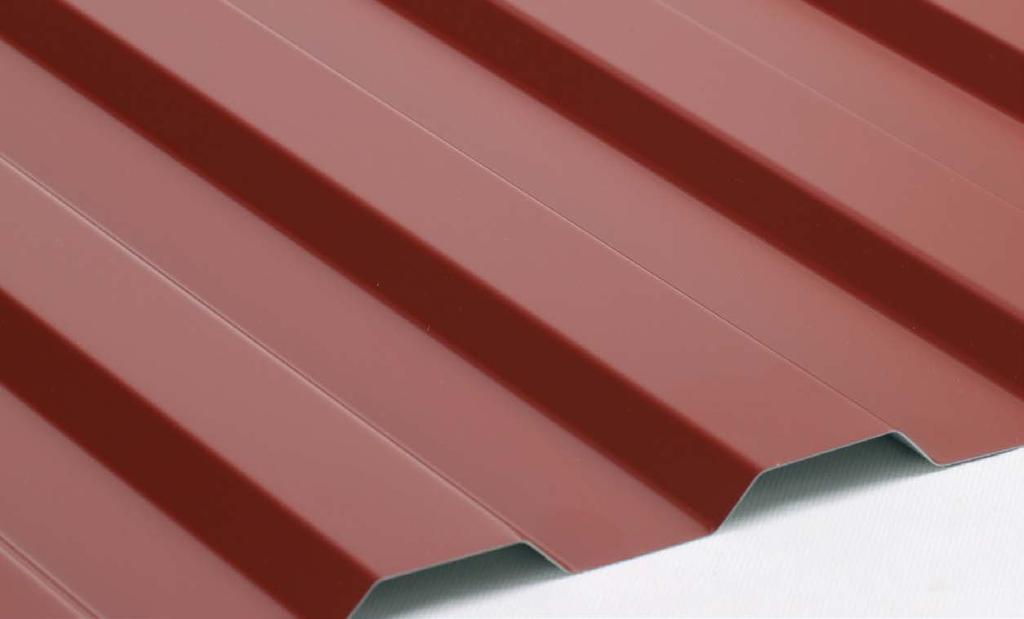

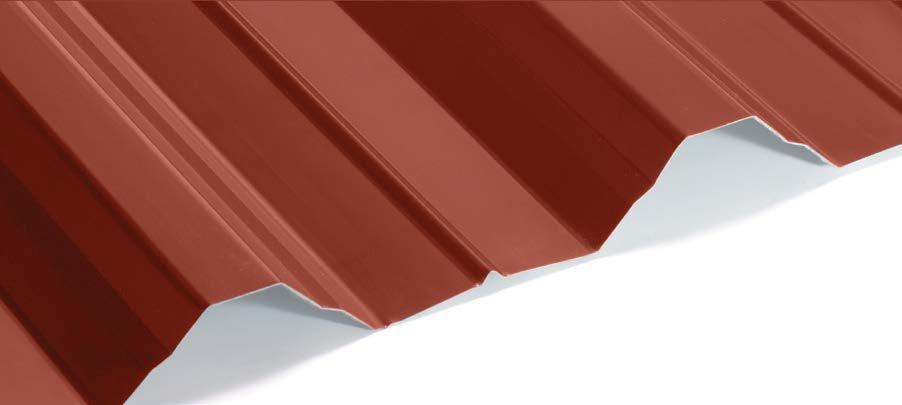

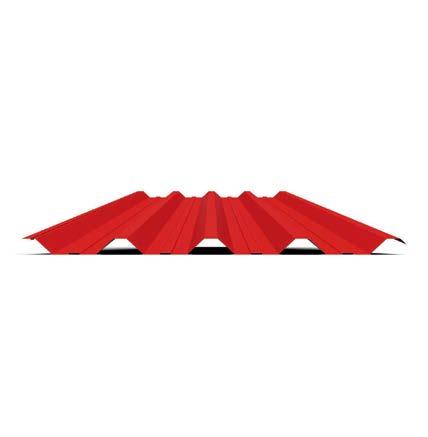

29 TRAPÉZLEMEZEK T35 TRAPÉZ-PROFIL MŰSZAKI PARAMÉTEREK Teljes szélesség 1075 mm Hasznos szélesség 1035 mm Lemezvastagság 0,5 mm - 1 mm Gyártási hossz 500 mm mm Felületi tömeg 4,6 kg/m 2-9,7 kg/m 2 Dőlésszög 8 -tól Leszállítható antikondenzációs fóliával rendelkező fedőlemez is. teljes szélesség 1075 A portfóliónkban az egyik legjobban eladható profil a T-35 trapézlemez. A 35 mm-es hullámmagasság feltétele annak, hogy nem csak családi házak és ipari objektumok tetőjére, hanem homlokzatokra és kerítésekre is fel lehessen használni. Nagyobb vastagságoknál megfelel álzsaluzatba való felhasználásra is. T50 TRAPÉZ-PROFIL MŰSZAKI PARAMÉTEREK Teljes szélesség 1085 mm Hasznos szélesség 1040 mm Lemezvastagság 0,5 mm - 1,25 mm Gyártási hossz 500 mm mm Felületi tömeg 4,9 kg/m 2-12,1 kg/m 2 Dőlésszög 8 -tól teljes szélesség 1085 Leszállítható antikondenzációs fóliával rendelkező fedőlemez is. A hordozó, ún. szerkezeti profilok sorából az első a T-50 trapézlemez. Tetőprofilként is használatos, főként kisebb lejtésszögeknél. A magasabb hullámok ellenállóképessége az időjárási viszonyokkal szemben és az elegendő szilárdsága széleskörű felhasználási lehetőséget nyújt ennek a profilnak az építőiparban. 28

30 Minden egyes hullám között 29 mm szélességű erősítőhullám van, ami fokozza a szilárdságot, és ezáltal megtöbbszörözi a felhasználási lehetőségét. A T-35 trapézlemeznél leszállítható 6 m-es átvilágító üveglaminát vagy polikarbonát profil is. Úgyszintén legyártható DRIPSTOP antikondenzációs fóliával is, ami még megtöbbszörözi a felhasználása lehetőségeit. AZ IPARI ÉPÍTMÉNYEKNÉL A NO. 1. Leggyakrabban a nagy ipari csarnokok vagy raktárobjektumok tetőin látható. Igényelt álzsaluzatként történő felhasználáshoz is. A T-50 trapézlemezhez leszállítható átvilágító profil is, valamint legyártható DRIPSTOP antikondenzációs fóliával is. TETŐRE ÉS ÁLZSALUZATRA IS 29

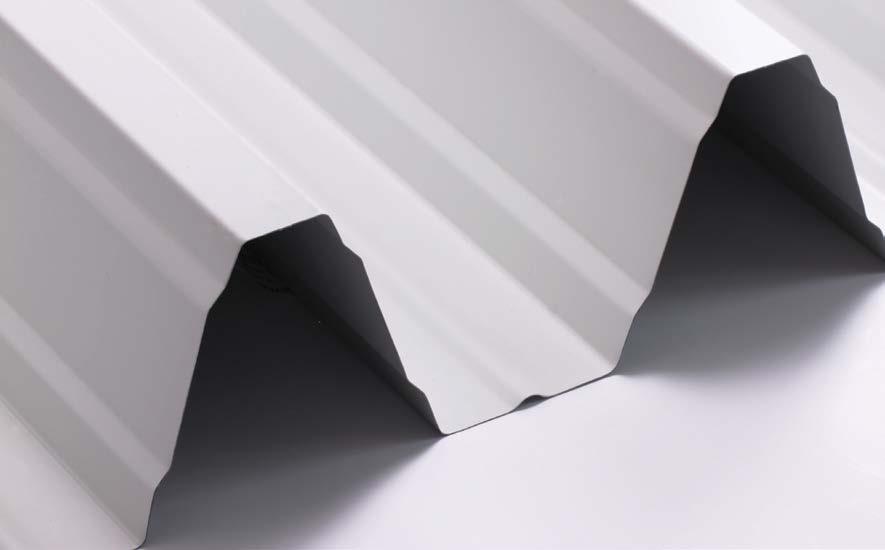

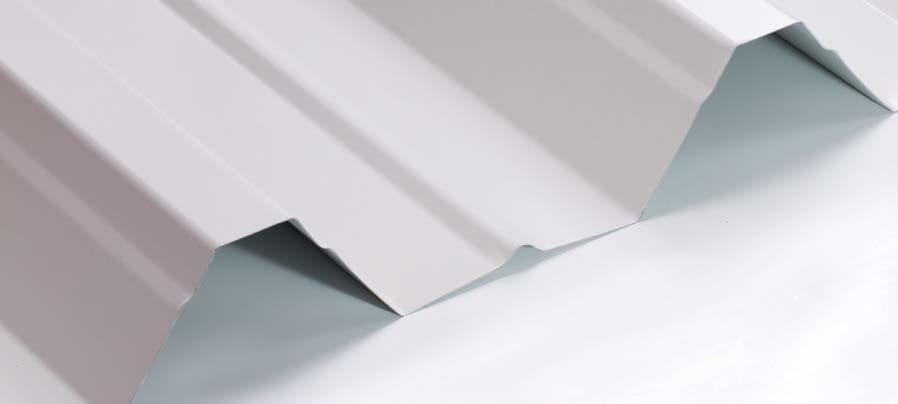

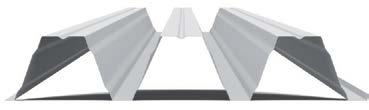

31 TRAPÉZLEMEZ T85 TRAPÉZ-PROFIL MŰSZAKI PARAMÉTEREK Teljes szélesség 980 mm Hasznos szélesség 930 mm Lemezvastagság 0,75 mm - 1,25 mm Gyártási hossz 500 mm mm Felületi tömeg 7,6 kg/m 2-13,5 kg/m 2 Dőlésszög 8 -tól 310 Leszállítható antikondenzációs fóliával rendelkező fedőlemez is. teljes szélesség 980 A T-85 trapézprofil a magas szerkezeti profilok közé tartozik, melyek főként az építmények hordozóelemeiként, álzsaluzatok kialakításánál, mozaikfödémek szigetelésénél használatosak. T153 TRAPÉZ-PROFIL MŰSZAKI PARAMÉTEREK Teljes szélesség 880 mm Hasznos szélesség 840 mm Lemezvastagság 0,75 mm - 1,5 mm Gyártási hossz 500 mm mm Felületi tömeg 10,8 kg/m 2-21,5 kg/m B A teljes szélesség 880 Tűzvédelmi ellenállóság minősítése R30 / RE 30 / REI 30 Az összes trapézlemezek közül a legmagasabb profil a T-153. A magas hulláma és az acéltípus, amelyből gyártjuk, limitálja a szerkezeti megoldásoknál való felhasználását. Az anyag felületi kezelése a főfelhasználás szempontjából beltéri jellegű. 30

32 A magassága ellenére felhasználható tetőprofilként is. A DRIPSTOP antikondenzációs fólia alkalmazása az ilyen típusú profilnál és megvalósítható. SZERKEZETI PROFIL ÉS TETŐPROFIL Az előző trapézlemezekhez képest 1500 mm széles bemeneti anyagból gyártjuk, amit kizárólag ehhez a profilhoz szerezzük be. Az összes üzletközpont, multifunkciós épület és egyéb ipari építmény egyik alapelemét képezi. A LEGMAGASABB TRAPÉZLEMEZ 31

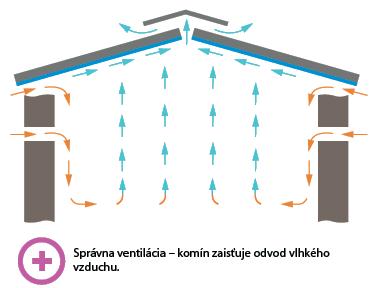

33 DRIPSTOP ANTIKONDENZÁCIÓS FÓLIA A DRIPSTOP antikondenzációs fólia gyártása rengeteg egymással összekötött PES-szálból történik. A szóban forgó szálak között kis kamrácskák vannak, melyek célja a kondenzátum megtartása addig, amíg a külső megmelegedést követően ismételten a helységbe jut (kb. 500 g /m2 6 óra alatt). Takarékos megoldásról van szó a kondenzációs problémákra a nem szigetelt tetővel bíró objektumokon belül. ELŐNYÖK soha többé semmilyen csepegés nyitott tetőről fedett térbe tartósság szétszakadás és kopás elleni képesség (nem megy tönkre, mint egy szokásos szigetelés), könnyen tisztítható akár nagynyomású vízzel is gumicsőből baktériumokkal szembeni ellenállóképesség az épületakusztika javítása (kisebb lesz a visszhang) zajcsökkentés esőnél: -3dB; vízabszorpció: g/m2 éghetőség A2 s1, d0 (EN 13501/1) vegyi ellenállóképesség - a legtöbb vegyi anyaggal szemben, melyek általában érintkeznek az anyaggal. A DRIPSTOPNAK viszont nem szabadna érintkezésbe lépnie semmilyen oldószerrel, zsiradékkal, olajjal és hasonló anyagokkal HOGYAN ELŐZZÜK MEG A KAPILLARITÁST Ahhoz, hogy megelőzzük a kapillaritás keletkezését, fontos, hogy a DRIPSTOP-ot ne alkalmazzuk úgy, hogy a lemezek fedjék egymást. A hosszirányú kötéseknél ez a probléma úgy van megoldva, hogy az antikondenzációs fólia szélessége néhány centiméterrel szűkebb, mint maga a lemez. Viszont nagyobb figyelmet kell fordítani azokon a helyeken, ahol a lemezek keresztirányban fedik egymást és ahol a víz a tetőről az csepegtetőbe csurog. OLDALSÓ ÁTFEDÉS TETŐFEDŐLEMEZ Keresztirányú átfedés esetén a fólia utolsó 5-10 cm-ben kell igazítani, és a csepegtető feletti átfedés esetén elég körülbelül 5 cm-t igazítani. 32

34 FELHASZNÁLÁS A DRIPSTOP antikondenzációs fóliát a trapézlemezek belső oldalára alkalmazzuk. Célja, hogy megakadályozza az épület belső részeibe a kondenzátum csepegését. Főként a nem szigetelt raktárokban használatos, ahol a trapézlemez belső oldalán a külső hőmérsékletváltozás miatt kondenzátum képződik. Ez aztán lecsöpög, és károsíthatja a tárolt árut. Továbbiakban a DRIPSTOP a mezőgazdasági objektumokban is alkalmazzák, ahol a gazdasági állatok magas nedvességtartalom miatt a mennyezeten és a szigetelt tetőn nagy kondenzáció keletkezik. Végkifejletben mindenhol használható, ahol a kondenzátum mennyezetről való lecsepegése problémát okozna. A DR!PSTOP adhézióját a tetőfedő lemezhez egy speciális vízálló ragasztó biztosítja. A szerkezetére és tulajdonságaira nincs hatással az öregedés. Megfelelő szellőztetés - a gerincszellőztetés biztosítja a nedves levegő elvezetését. Helytelen szellőztetés - a nedves levegő nincs kivezetve. Ahhoz, hogy az egész ciklus helyesen működjön, a fóliának napközben ki kell száradnia. Ezért az épületben megfelelő szellőzést kell biztosítani. SZERELÉS A trapézlemezek szerelését antikondenzációs fóliával csak olyan bádogos végezheti, aki kapott oktatást, és ismeri az összes eljárást, illetve el tudja végezni az összes lemezmódosítást a helyes lerakáshoz a tetőszerkezetre. FIGYELMEZTETÉS! A kötésnek tartós jellege van. A DRIPSTOP anyagot nem lehet eltávolítani és újra ragasztani. Ha a DRIPSTOP felhasználása istállókban vagy pajtákban történik, ajánlatos évente legalább egyszer lemosni csírátlanítószerrel. A fedőlemez szerelésénél mindig el kell távolítani a kapillaritás jelenségét. 33

35 KIEGÉSZÍTŐK TETŐFEDŐ LEMEZEKHEZ ÍVES GERINCELEM VÉGZÁRÓ 1 a tető sarkát fejezi be 5 ERESZCSATORNA RENDSZER összegyűjti a vizet a tetőfedőlemezről 2 ÍVES GERINCELEM lezárja a tetőlemez csúcsát 6 ÖNTAPADÓ TÖMÍTŐSZALAG - COMPRIBAND eső, hó, bogarak ellen 3 TETŐKÍBÚVÓ tetőre való kijutásra szolgál 7 VÁPAELEM elvezeti a vizet a vápában 4 HÓFOGÓ felfogja a hót a fedőlemezen 8 VÍZZÁRÓ GUMIHARANG univerzális átmenet villanyvezetékhez 34

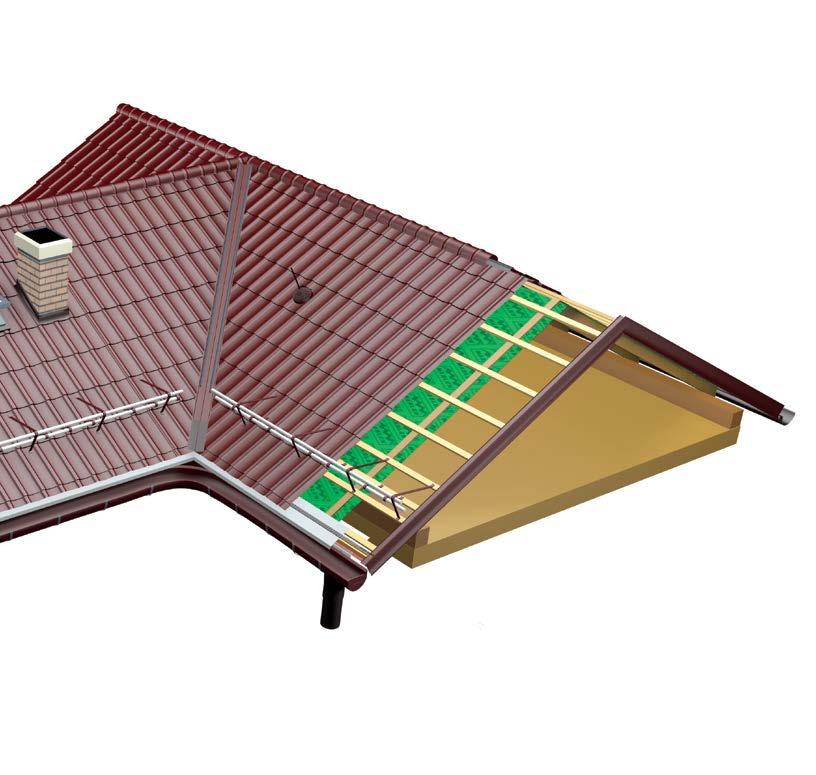

36 TETŐKIEGÉSZÍTÉSEK MEGJELENÍTÉSE CSEPEGTETŐLEMEZ TETŐFEDŐ ALÁ irányítja a folyó vizet a fedőlemezről 13 PÁRAÁTERESZTŐ FÓLIA lehetővé teszi a vízpára áthaladását a tetőtérből 10 SZELLŐZŐ FÉSŰ védi a bogarak és a madarak bejutását 14 OROMSZEGÉLY TETŐFEDŐ LEMEZ ALÁ megakadályozza a fedőmelez alá fújását 11 VÉDŐSZALAG MADARAK ELLEN védi a bogarak és a madarak bejutását 15 GERINCSZELLŐZŐ SZALAG garantálja a tetőpalást szellőzését 12 CSEPEGTETŐLEMEZ FÓLIA ALÁ a tető alatti fóliából való kondenz vizet fogja fel 16 KÉMÉNYSZEGÉLY lehetővé teszi a kémény szoros és esztétikai burkolását 35

37 KIEGÉSZÍTŐK A TETŐFEDŐANYAGHOZ MASLEN GERINCSZELLŐZŐ SZALAG A gerincszellőző szalag magas gőz áteresztőképességű szellőztetősávja garantálja a tetőfedő lemez és a tetőrendszer felső rétegei közti tér tökéletes szellőzését. A középső rész nagyon jó diffúziós tulajdonságokkal rendelkező technikai textilanyagból van. A textilanyag 0,14 mm vastag profilozott alumíniummal van összevarrva. Alulról, az éleknél bitumenes szalag található. ÖNTAPADÓ ALUMÍNIUM SZALAG KÉMÉNY KÖRÜL A tetőfedőlemez és a kémény körüli átmenethez használható bádogozás helyett. Folyóméterekben van megadva a kémény méretei szerint elérhető, különböző színárnyalatokban. VÍZZÁRÓ GUMIHARANG Univerzálisan kihasználható (a szennyvízszellőztető, a villanyvezeték, antennanyílás). A gumiharang mérete a tetőre átlépő objektum átmérője által adott. TETŐKIBÚVÓ A kivezető tetőnyílások a tetőre való kijutásra szolgálnak, a kémény, a tetőpalást vagy az antenna műszaki karbantartásának elvégzéséhez, és egyúttal a belterek átvilágításához. Nem szigetelt tetőterekbe alkalmas. PÁRAÁTERESZTŐ FÓLIA A vízpára áthaladását teszi lehetővé a tetőtérből, és egyúttal elvezeti a keletkezett lecsapódást a tető alatti terekből. A kontralécek alá kell helyezni a tetőfedőlemez teljes felületére. Egész vagy fél csomagolásként van értékesítve (1csomag=75m2). Különböző felületi tömegekben elérhető. 36

38 TETŐTARTOZÉKOK SZELLŐZŐ FÉSŰ 1000/50 Levelek és apró állatok tetőfedőlemez alá való bejutása elleni védelem. Főként a magasabb hullámú fedőlemezeknél használatos (GAPA, ALUGAPA, T-35), ahol a tető alatti terekbe bejuthatnak a madarak és a bogarak. VÉDŐSZALAG MADARAK ELLEN A bogarak fedőlemez alatti térbe való bejutása ellen használatos. Folyóméterekben van megadva, felfelé kerekítve, az ereszszegély teljes hossza szerint. Értékesítése 50, 80 és 100 mm-es méretekben, 5 méteres tekercsekben történik. Elérhető műanyagból vagy alumíniumból készítve, különböző színárnyalatokban. JAVÍTÓ LAKK ÉS SPRAY A szállításnál vagy a szerelésnél okozott esetleges karcolások és javításokra használatos. ÖNTAPADÓ TÖMÍTŐSZALAG - (COMPRIBAND) Öntapadó poliuretán habról van szó, amely kamrás sejtszerkezettel rendelkezik, és módosított akrilátos diszperzióval van impregnálva. Eső, hó, por, bogarak és madarak elleni védelemként használatos a vápa mindkét oldalán. PROFILOS SZIGETELŐSZALAG Nyílások kitöltéseként használatos profilozott cserepeslemezek és trapézlemezek szerelésénél. A szigetelősáv minden típusa speciálisan a konkrét fedőlemezhez vagy trapézlemezhez van legyártva, ezért megbízhatóan szigeteli a keletkezett hézagokat a hideg, szél, bogarak és madarak bejutásával szemben. 37

39 KIEGÉSZÍTŐK TETŐFEDŐ LEMEZEKHEZ BUTILKAUCSUKOS ÖNTAPADÓ Kötések tömítésére használatos a hófogók szerelésénél. JAVÍTÓ ÉS SZIGETELŐ RAGASZTÓSZALAG Kisebb megrongálódások eltávolítására a polipropilén (PP) alapú biztosító vízszigetelő fóliák átfedésének leragasztására szolgál, illetve a vízálló csatlakozás biztosítása érdekében a tetőalatti résznél. Védi a tetőrétegeket és a tetőalatti tereket víz és bogarak bejutásával szemben. DUO PLUS KÉTOLDALÚ RAGASZTÓSZALAG A diffúziósan nyitott biztosító, polietilén, papír, alumínium vagy egyéb, az építőiparban használatos anyag alapú vízszigetelések, páracsökkentők és párazárók átfedésének és nyílásainak a tartós tömítésére és beragasztására használatos. SZIGETELŐSZALAG KONTRALÉCEK ALÁ A kontralécek szerelésénél kialakult szögek általi lyukak tömítésére szolgál. A szalagot az öntapadó részével közvetlenül a kontralécre vagy a biztosító vízszigetelés felületére alkalmazzuk, majd a kontralécet rögzítsük szögekkel a tetőszerkezethez. DAGADÓSZALAG KORCOLT FEDŐLEMEZEKHEZ Az állófalc tartós tömítésére szolgál a tető alacsony lejtésszögénél, hogy vízálló kötést érjünk el. 38

40 TETŐTARTOZÉKOK SIKA MULTISEAL Öntapadó szalag poliészter bevonattal tömörített alumíniumfóliából, bitumen alapú öntapadó réteggel bevonva. Vízálló kötések kialakítására szolgál a tetőn való különböző kijutásoknál, a repedések, hézagok utólagos tömítésére és a nem tömör kötések átragasztásához. A szalag szürke színű, de bemázolható festékkel is. Szállított csomagolások: sz. 100 mm / 3m, sz. 200 mm / 3m). SIKA BÁDOGOSGITTEK A Sikaflex -11 FC+ egykomponensű, nedvességgel kikeményülő, poliuretán alapú elasztikus gitt és többcélú ragasztó. Megfelelő beltérbe és kültérbe is. Több típusú, hosszú élettartamú gittek állnak a rendelkezésre. SZELLŐZTETŐKÉMÉNY Szellőztetésre illetve szagelszívókból, gázkazánokból és szennyvízelvezetésből származó levegő tetőpaláston keresztüli átjárására szolgál. Elérhető különböző színárnyalatban, szigetelés nélkül, szigetelve és ventilátorral. DIFLEX FÓLIA Korcolt fedőlemezhez és KLIK panelhez Ez egy nagydiffúziós membrán korcolt tetőfedő lemez és KLIK panel alá. A drénezési réteg hézagot alkot a korcolt fedőlemezés a membrán között, ami egyúttal lehúzza a kondenzanyagot a fedőlemezről a membránra és kivezeti a nedvességet. HATSZÖGLETŰ CSAVAROK Fedőlemezek szereléséhez speciális EPDM alátétes önvágó csavarok használatosak, melyek biztosítják a kötés tömörségét. A tetők színárnyalataiban különböző méretekben, műanyag csomagolásban szállítjuk, ingyenes hosszabbítóval. 39

41 KIEGÉSZÍTŐK TETŐFEDŐ LEMEZEKHEZ LAPOS GERINCELEM VÉGZÁRÓ Gerincelem lezárására használatos a tetőnél. A mennyiséget a domború gerincelem szabad végeinek száma szerint adjuk meg. 2,5 0, / œ ÍVES GERINCELEM A tetőcsúcs lefedésére szolgál. Gyártása 2 méteres hosszban történik. A megrendelésnél összeszámoljuk a csúcsok és a sarkak minden hosszát, és elosztjuk 1,9-el (csatlakoztatás 10 cm-es átfedéssel). Egész darabokban kerül értékesítésre. k.sz. 310/410 mm / /335 NYERGES GERINCELEM A tetőcsúcs lefedésére szolgál. Általában a trapézlemezeknél vagy a nagy lejtésű tetőfedő lemezeknél használatos (ahol nem lehet használni domború gerincelemet). Gyártása 2 méteres hosszban történik. A megrendelésnél összeszámoljuk a csúcsok és a sarkak minden hosszát, és elosztjuk 1,9-el (csatlakoztatás 10 cm-es átfedéssel). Egész darabokban kerül értékesítésre. 10 k.sz. 310/410 mm 145/ œ 145/ ÍVES GERINCELEM VÉGZŐDÉS A tetősarok befejezéséhez használatos. A domború gerincelemhez csatlakozik. A darabszámot a tetőfedő lemez sarkai szerint számoljuk ki ÁTFEDŐ ELEM KÜLÖNBÖZŐ TÍPUSOKHOZ 40 Különböző fedőlemezek elválasztására szolgál. A fedőlemez elválasztás teljes hosszában kell elhelyezni. Gyártása 2 méteres hosszban történik. Számoljuk összes a fedőlemezek hosszát azokon a helyeken, ahol az elem használatos lesz, és osszuk el 1,9-el (csatlakoztatás 10 cm-es átfedéssel). Egész darabokban kerül értékesítésre. 15 k.sz. 310 mm

42 BÁDOGOS KIEGÉSZÍTŐK ÁTFEDŐ ELEM KÜLÖNBÖZŐ HAJLATOKHOZ Két különböző fedőaanyaglejtés áthidalására szolgál. Egyik részét a fedőlemez alá kell helyezni, a másikat a fedőlemezre. A nyeregtetőről a félnyeregtetőre való átmenetnél használatos. Gyártása 2 méteres hosszban történik, összeszámoljuk a csúcsok és a sarkak minden hosszát, és elosztjuk 1,9-el (csatlakoztatás 10 cm-es átfedéssel). 30 k.sz. 310 mm VÁPAELEM A cserepeslemezeknék és a trapézlemezeknél a vápában a víz elvezetésére használatos. Gyártása 2 méteres hosszban történik, összeszámoljuk a csúcsok és a sarkak minden hosszát, és elosztjuk 1,8-al (csatlakoztatás 20 cm-es átfedéssel). A vápaelemhez szükséges az öntapadó tömítő szalag (compriband) is. 20 k.sz. 500 mm VÁPAELEM KÖZÉPTERELŐVEL A középterelő az esővíz és a hó irányítására szolgál a vápában az eresz felé, hogy megakadályozza a tető alatti térbe való bejutását. k.sz. 625 mm OROMSZEGÉLY TETŐFEDŐ LEMEZ ALÁ Lejtés mentén a tetőcsúcsok befejezéseinél használjuk. Célja, hogy a szél ne kapjon a fedőlemez alá. A szükséges darabszám kiszámításához összeszámoljuk a szélső gerendák hosszát, és elosztjuk 1,9-el (csatlakoztatás 10 cm-es átfedéssel). 15 k.sz k.sz RÁTAKARÓS OROMSZEGÉLY Az összes trapéztípusnál használatos szegélyként tetőlejtés mentén, illetve a profilozott fedőlemezeknél, félnyeregtetőknél mint befejezőszegély a tető felső részén. Gyártása 2 méteres hosszban történik. A szükséges darabszám kiszámításához összeszámoljuk a tető felső befejezésének a szélességét, és elosztjuk 1,9-el (csatlakoztatás 10 cm-es átfedéssel). 10 k.sz k.sz

43 KIEGÉSZÍTŐK TETŐFEDŐ LEMEZEKHEZ OLDALSZEGÉLY TETŐFEDŐ LEMEZ ALÁ Főként ott használatos, ahol a tető érintkezik a függőleges építési szerkezettel fentről (tetőfedő lemezeknél), vagy a lejtés mentén (trapézlemezeknél). Összeadjuk a szegélyezés hosszát ott, ahol a fedőlemez az építési szerkezettel érintkezik, és tetőfedő lemezeknél 1,9-el (csatlakoztatás 10 cm-es átfedéssel). Gyártása 2 métereses hosszban történik. Egész darabokban kerül értékesítésre. OLDALSZEGÉLY TETŐFEDŐ LEMEZRE Főként ott használatos, ahol a tető érintkezik a függőleges építési szerkezettel fentről (a tetőfedő lemezeknél), vagy a lejtés mentén (trapézlemezeknél). Összeadjuk a szegélyezés hosszát ott, ahol a fedőlemez az építési szerkezettel érintkezik, és elosztjuk 1,9-el (csatlakoztatás 10 cm-es átfedéssel). Gyártása 2 métereses hosszban történik. Egész darabokban kerül értékesítésre. k.sz. 310 mm k.sz. 310 mm CSEPEGTETŐLEMEZ A fedőlemezről lefolyó víz irányításánál használatos, hogy közvetlenül az esőcsatornába jusson. Gyártása 2 méteres hosszban történik. Kérésre, méretre is legyártható. A 125 mm széles fólia alá való csepegtető lemez a kondenzátum tető alatti fóliáról történő elvezetésére szolgál. HÓFOGÓ 2 m esepegtetőlemez k.sz. 250 mm ,9 esepegtetőlemez fólia alá k.sz.125 mm A hó tetőn való megtartására szolgál. A 3,5 m feletti tetőhossznál a hófogókból egy következő sort szükséges elhelyezni. A hófogókat 0,75 x 50 x 50 méretű merevítőprofillal szállítjuk. A hófogó minden egyes darabjához 7 db hosszú (60 mm) csavart és 7 db rövid (20 mm) csavart illetve butilkaucsukos tömítést kell bekalkulálni. 70 k.sz.310 mm ,75x50x Z SZELLŐZŐ ELEM GERINCELEMHEZ 0,5 m 42 Korcolt fedőlemeznél és KLIK panelnál használatos. Ez egy perforált Z betű alakú elem, amit a gerincelem alá kell elhelyezni és a fedőlemez szellőztetésére szolgál. Gyártása 0,5 m-es hosszban történik, hogy könnyebben el lehessen helyezni az álló falcok közé. A tetőcsúcsok és a sarkak mindkét oldalára használják. 1,2 hosz L = 0,5 m 35 k.sz. 90 mm 25 Ø5 Ø5 Ø5 30

44 BÁDOGOS KIEGÉSZÍTŐK CSEPEGTETŐLEMEZ KORCOLT LEMEZRE Kezdőlécként is ismert, mivel kezdőprofilként szolgál a korcolt fedőlemez vagy a KLIK panel sávjaira. A szegélyezést egy síkban kell felszerelni, hogy biztosítva legyen a fedőlemez egyszerű és párhuzamos szerelése. Gyártása 2 méteres darabokban történik. k.sz. 312 mm k.sz. 250 mm OROMSZEGÉLY KORCOLT LEMEZRE A tető befejezésre szolgál az oldalakon a lejtés mentén illetve a félnyeregtetőknél mint befejezőszegély a tető felső részén. A célja annak megakadályozása, hogy a szél a fedőlemez alá kapjon. Ugyanúgy megakadályozza az esővíz aláfolyását is. Gyártása 2 méteres hosszban történik OROMSZEGÉLY KLIK PANEL-RA A tető befejezésre szolgál az oldalakon a lejtés mentén illetve a félnyeregtetőknél mint befejezőszegély a tető felső részén. A célja annak megakadályozása, hogy a szél a fedőlemez alá kapjon. Ugyanúgy megakadályozza az esővíz aláfolyását is. Gyártása 2 méteres hosszban történik. 30 k.sz. 312 mm KÉMÉNYSZEGÉLY Ez az elem, négy szegélyezés együttese, melyek lehetővé teszik a kémény tömör és esztétikus körbebádogozását mind a négy oldalról. Minden egyes szegélyezés gyártási hossza egy méter, vagy az ügyfél igényei szerint történik

45 ERESZCSATORNARENDSZER Nagyon jó minőségű ereszcsatornarendszert kínálunk, amely kiváló, többszörös korrózióellenes kezeléssel bír. Ez a rendszer kitűnik az attraktív külalakjával, egyszerű szerelésével, hosszú élettartamával és a minimális karbantartási költségekkel. Ezt az ereszcsatornarendszert új, modern technológiai berendezéseken gyártjuk, ahol az egész gyártási folyamatot alaposan ellenőrizzük. A bemeneti nyersanyag egy DX 53 minőségű tűzhorganyzott lemez, amely további felületi kezeléseken esik át, mint a passziváció, az alapbevonat és a HB SK 50 μm poliészter mindkét oldalról. A kínálatban ALUCINK lemezből gyártott csatornarendszer is van. Az ALUCINK egy acélmagú pléh, melyre egy ún. ALUCINK réteg van tűzzel felhordva, melynek teljes tömege 185 g/m2, és amely kivételesen ellenálló az időjárási viszonyoknak. A szóbanforgó fémbevonatréteg 55% alumíniumot, 43,4% cinket és 1,6% szilíciumot tartalmaz. Ezen felül ez a pléh további SPT-lakk réteggel van bevonva. Az adott öntvény a felületen egy ezüst virág egyedi dekorációját alkotja. Magába foglalja a cink védő tulajdonságait és az alumínium stabilitását. A felhasznált anyag magas minősége ellenére a végeredményként jelenlévő ereszcsatornarendszer ára nagyon kedvező, és gyakorlatilag a horganyzott acéllemezekből gyártott csatornarendszerek árához közelít, viszont a nagyon igényes további karbantartás szükségessége nélkül. Az ereszcsatornarendszert 125/87-es és 150/97-es méretekben gyártjuk ERESZCSATORNA VÉGZŐDÉS 2. BELSŐ ERESZCSATORNA SAROK 3. CSATORNATARTÓ VAS RÖGZÍTŐNYELVVEL 4. FÜGGŐ ERESZCSATORNA 5. ERESZCSATORNATOLDÓ GUMITÖMÍTÉSSEL 6. UNI CSATORNAKAPOCS 7. CSATORNATARTÓ VAS BEPATTINTÓS RÖGZÍTÉSSEL 8. VÍZGYŰJTŐ ÜST 9. LEFOLYÓCSŐ 10.LEFOLYÓCSŐ TARTÓBILINCS KOMBI CSAVARRAL 11.KÖNYÖK 12.KÜLSŐ ERESZCSATORNA SAROK SZÜRKÉSFEHÉR VÖRÖSBARNA TÉGLASZÍNŰ BARNA 11 SÖTÉTZÖLD ANTRACITSZÜRKE FEKETE ALUCINK 44

46 TARTOZÉKOK ERESZCSATORNA VÉGZŐDÉS ERESZCSATORNATOLDÓ GUMITÖMÍTŐVEL BELSŐ ERESZCSATORNA SAROK KÜLSŐ ERESZCSATORNA SAROK FÜGGŐ ERESZCSATORNA 2m és 4m hossz UNI CSATORNAKAPOCS CSATORNATARTÓ VAS RÖGZÍTŐ NYELVVEL CSATORNATARTÓ VAS BEPATTINTÓS RÖGZÍTÉSSEL HOMLOK CSATORNATARTÓ VAS RÖGZÍTŐ NYELVVEL LEFOLYÓCSŐ TARTÓBILINCS KOMBI CSAVARRAL ÉS TIPLIVEL LEFOLYÓCSŐ 1m és 3m hossz KÖNYÖK LEFOLYÓCSŐ ELÁGAZÁS VÍZGYŰJTŐÜST VÍZGLOPÓ LEVÉLFOGÓ 45

47 HÓFOGÓK PROFILOZOTT CSEREPESLEMEZEKRE ÉS TRAPÉZLEMEZEKRE HÓFOGÓ KONZOL HÓTERELŐ A hófogó egyes komponenseit 25 x 5 mm-es, tűzhorganyzott acélszalagból gyártjuk, az ereszrendszer színárnyalataival megegyező festéssel. A csöves hófogó helyes használatának megoldásánál és tervezésénél konzultálni kell a sztatikussal, esetleg a bádogossal. A hófogócső alumíniumból készül, melynek átmérője 32 mm, és vagy természetes alumíniumszínben, vagy az ereszrendszer színárnyaltaiban van kínálatban. HÓFOGÓ TARTOZÉKOK: EGYLYUKÚ HÓFOGÓ TARTÓ Alsó EPDM tömítőgumival kapható. Egy hófogó rögzítéséhez 2db 4,8x80 mm méretű csavar szükséges. KÉTLYUKÚ HÓFOGÓ TARTÓ Alsó EPDM tömítőgumival kapható. Egy hófogó rögzítéséhez 2db 4,8x80 mm méretű csavar szükséges. HÓTERELŐ SZERELÉS A hófogó szerelése önvágó csavarok segítségével történik, melyeket úgy kell becsavarozni a fedőlemezbe, hogy a lehető legfüggőlegesebbek legyenek, és a tömítés az egész felületen feküdjön a fedőlemezen. A hófogó nem a fedőlemezen fekszik, hanem az EPDM gumialátéten. A hófogót a profilozott fedőlemezeknél a keresztirányú átsajtolás alá a hullámvölgybe, a trapézoknál pedig az alsó hullámba kell elhelyezni. A hófogó rögzítési helyein ajánlatos 35x100 mm méretű deszkát használni tetőléc helyett. A hófogó rögzítésénél az alumíniumcsövet rá kell húzni, és biztosítani kell 4,8x35 mm-es csavarral a mozgás ellen. 46 HÓFOGÓ KONZOL ALUMÍNIUM HÓFOGÓ CSŐ 32 mm CSŐ-ÖSSZEKÖTŐ ELEM A csövek csatlakoztatására használatos, ha nagyobb hossz szükséges. A cső végébe van beillesztve, és önvágó csavarral vagy szegeccsel biztosítjuk. CSŐVÉGZÁRÓ SAPKA A csőnyílás végső lezárására szolgál. A színe fekete. A hófogó csőtartói közé minden egyes szabad hullámba hóterelőt helyezünk. A hóterelőt az alsó csőre kell rátolni (kétcsöves kivitelnél), és a fedőlemezen keresztül kell becsavarozni az előre elkészített tetőlécbe vagy deszkába. Amennyiben a fedőlemez alatt nem lesz előre elkészített tetőléc, javasoljuk a hófogó konzol használatát, melyet az alsó csőre kell szerelni, illetve az átsajtolás alá. Csavarozása a tetőlécbe történik 1,0 m-es szélességben és minimálisan 2 db hófogócsőtartót szükséges elhelyezni. A 2,5 m-t meghaladó fedőlemez hossznál egy további hófogósort szükséges elhelyezni úgy, ahogyan az ábrákon van feltüntetve. Amennyiben a tetőn tetőablak /kijárati nyílás/ található, ajánlatos az ilyen ablak fölé kétcsöves hófogót szerelni.

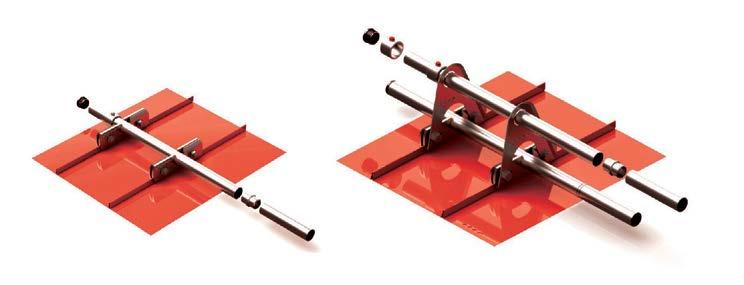

48 HÓFOGÓK KORCOLT LEMEZ ÉS KLIK PANELHEZ EGYLYUKÚ SZORÍTÓBILINCS BIZTOSÍTÓ CSAVAR M12X30 CSŐVÉGZÁRÓ SAPKA FELSŐ CSŐ RÖGZÍTŐ ELEM ALUMÍNIUM HÓFOGÓ CSŐ Ø 32 mm CSŐCSATLAKOZÁS SZORÍTÓBILINCS FELÉPÍTMÉNY A MÁSODIK CSŐNEK A korcolt fedőlemez és a KLIKpanel leszállításánál az ügyfeleknek a kiegészítők teljes választékát kínáljuk, beleértve az egylyukú hófogókat is. A korcolt fedőlemezhez és a KLIK panelhez két alaptípust használunk: egylyukú hófogó, aminek a nyílása egy csőhöz való, és kétlyukú hófogó, melyhez úgynevezett felépítmény a második csőnek jár. A falcolt A korcolt fedőlemezhez és a KLIK panelhez való csöves hófogó helyes használatának megoldásánál és tervezésénél konzultálni kell a kereskedelmi képviselőnkkel, esetleg a bádogossal. A szorítóbilincs szerelése nagyon egyszerű és gyors: a szorítóbilincset biztosító csavarokkal az álló falcra kell rögzíteni, kb. 10 mm-re az alsó lemeztől. A biztosítócsavarok rozsdamentes acélból készülnek és a teljes meghúzást követően nem lehet ezeket kilazítani. Ez a megoldás azt biztosítja, hogy a szorítóbilincs ne lazuljon ki és ne mozduljon el a falcon. Miután a szorítóbilincset az álló horonyhoz rögzítettük, az alsó alumíniumcsövet ráhúzzuk és biztosítjuk az elmozdulását a szorítóbilincs összehúzásával, egymáshoz tolva. Ezen célból a szorítóbilincs nyílásai nagyobbak. Eltolódás esetében, ütközéssel biztosítható az alsó cső is. Ezt oldalról a szorítóbilincshez kell elhelyezni, és a csövet, elmozdulás ellen biztosító eső rőgzito elemmel kell ellátni (4 db-ot 6 m csőre). FIGYELMEZTETÉS ELÉRHETŐ SZÍNSKÁLÁK: SZERELÉS 1. A MASLEN kft. társaság standard módon az I. és II. hósávra vonatkozóan készít árajánlatot és fedési tervet. 2. Ha az árajánlat kiszámításához való háttéranyag nem tartalmaz mellékletet a mennyiség kiszámításához és a hófogók elhelyezéséhez, feltüntetve azt a havazási szintet, ahol az építmény megtalálható, akkor úgy fog eljárni, mint az 1. pontban, és nem nyújt garanciát az anyagi és vagyoni károkra, melyeket az elégtelen vagy rossz műszaki kivitelezés okozott. M 12X30 BIZTOSÍTÓ CSAVAROK M12X30 BIZTOSÍTÓCSAVAROK anyákkal rozsdamentes acélból. Ø 32 mm-es csövekhez alkalmas. Ez egy speciális csavar, amely a behúzása után nem lazul ki. Figyelem! A behúzását követően nem lehetséges a csavar lazításán. EGYLYUKÚ SZORÍTÓBILINCS korcolt fedőlemezre, amely bal és jobb részből és két darab anyás biztosítócsavarból áll. A szorítóbilincs anyagja: 6 mm vastag, 50 mm széles alumínium. A kapocs felületi kezelése AI. SZORÍTÓBILINCS FELÉPÍTMÉNY A MÁSODIK CSŐNEK bal és jobb részből, két darab anyás ellen biztosító cső és egy felépítményből áll. A kapocs felületi kezelése AI. ALUMÍNIUM HÓFOGÓ CSŐ Ø 32 mm CSŐ-ÖSSZEKÖTŐ ELEM A csövek csatlakoztatására használatos, ha nagyobb hossz szükséges. A cső végébe bele kell tolni a csatlakozást, és önvágó csavarral vagy szegeccsel kell biztosítani. CSŐVÉGZÁRÓ SAPKA A csőnyílás végső lezárására szolgál. Színe fekete. SZÜRKÉS FEHÉR ALUMÍNIUM VÖRÖSBARNA TÉGLASZÍNŰ SÖTÉTZÖLD ANTRACITSZÜRKE FEKETE FELSŐ CSŐ RÖGZÍTŐ ELEM A csővég kitolódása elleni biztosítására szolgál. 47

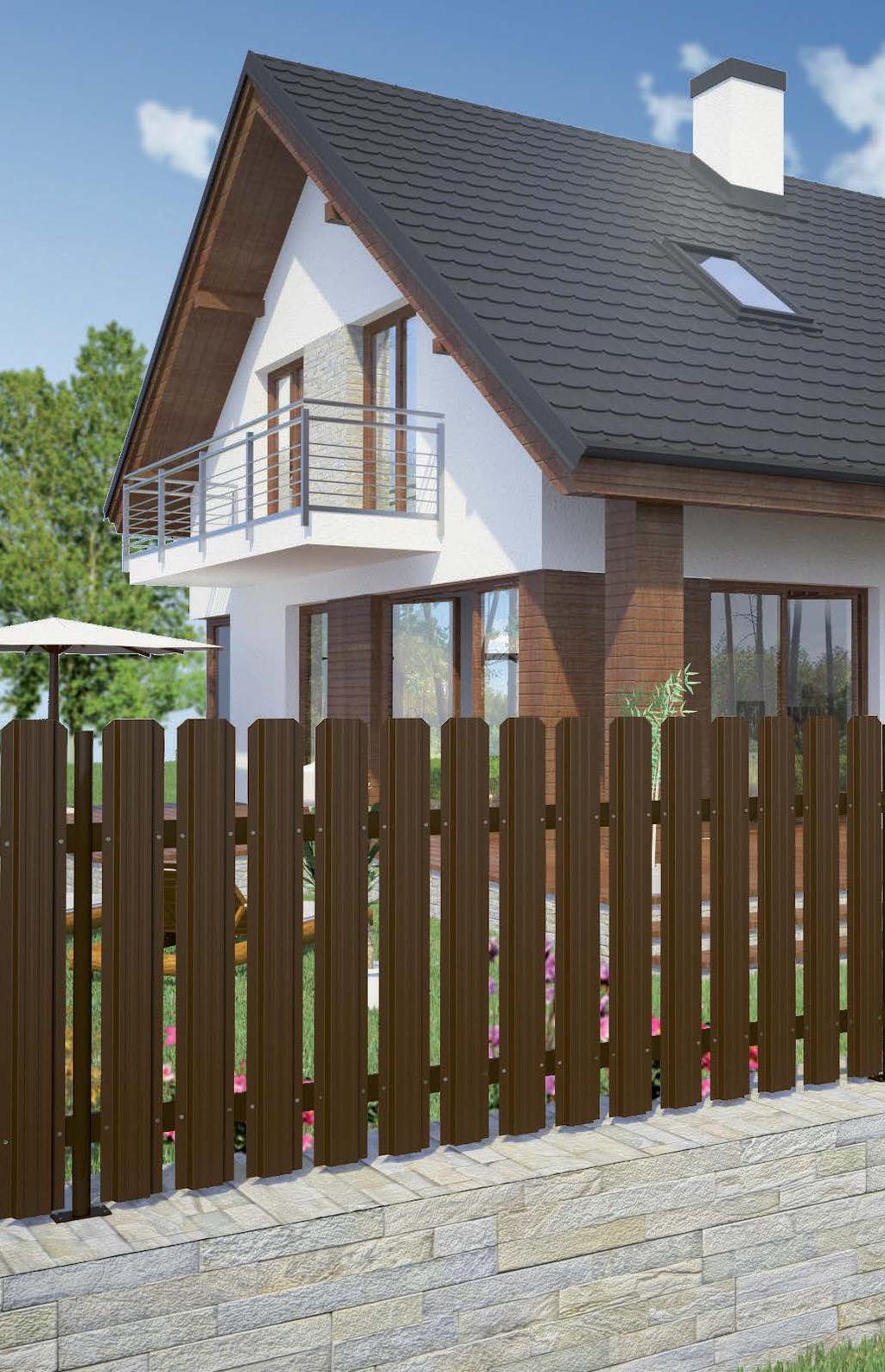

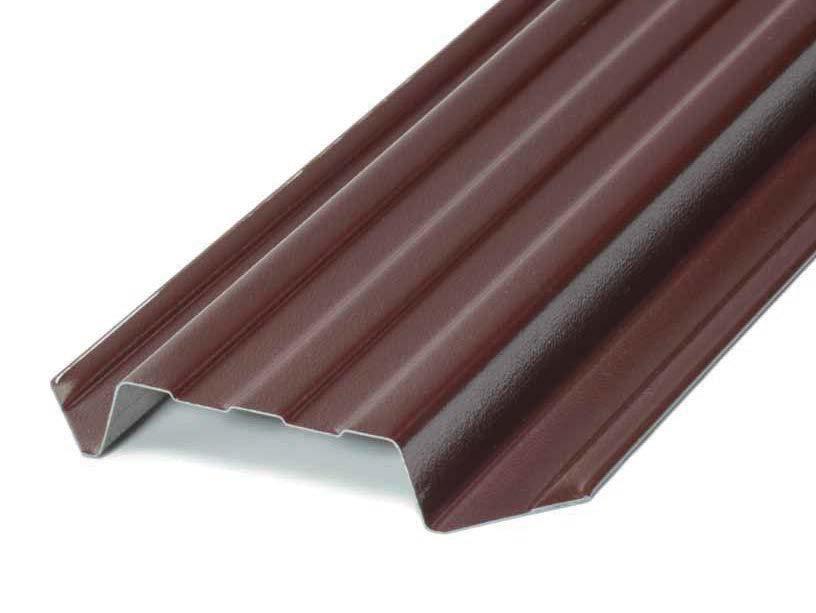

49 KERÍTÉSLÉCEK KERÍTÉSLÉC METSZET 18 mm 116 mm A kerítéslécek tűzhorganyzott, felületkezelt lemezből készül. Standard, korrózió elleni felületkezeléssel van ellátva. Az anyag ellenállásának köszönhetően, amelyből a kerítésléc készül, kitűnő karbantartásmentes helyettesítése a fa vagy műanyag kerítéseknek. Gyártása méretre történik, az ügyfél igényei szerint. A kerítéslécek a dizájnjukkal és a széles színskálájukkal alkalmasak családi házak körbekerítésére bármilyen környezetben, de kitűnően alkalmasak ipari vagy mezőgazdasági csarnokok és objektumok bekerítésére is. A KERÍTÉSRENDSZER ELŐNYEI: hosszú élettartam karbantartás igénye nélkül alacsony súly modern dizájn egyszerű és gyors szerelés széleskörű felhasználás az építőiparban (kerítések, parkok, balkonkorlátok kitöltésére is alkalmasak..) méretkombinációk készítése az ügyfél igényei szerint EGYOLDALRÓL LAKKOZOTT RAL 9002 RAL 9006 RAL 3011 RAL 3009 RAL 8004 RAL 8017 RAL 6009 RAL 5010 RAL 7016 RAL 9005 SZÜRKÉS FEHÉR EZÜST PIROS VÖRÖSBARNA TÉGLASZÍNŰ BARNA SÖTÉTZÖLD KÉK ANTRACITSZÜRKE FEKETE fényes25 µm ARANYTÖLGY MINDKÉT OLDALRÓL LAKKOZOTT HÓFEHÉR VÖRÖSBARNA TÉGLASZÍNŰ BARNA VILÁGOSZÖLD ANTRACITSZÜRKE FEKETE ARANYTÖLGY 48

50 49

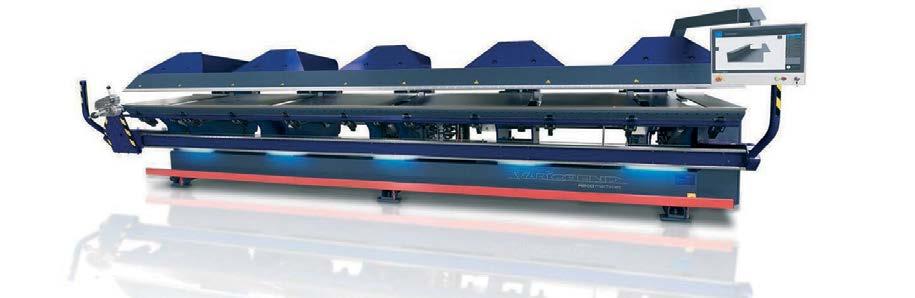

51 KLAMPIARSKE Automatizált CENTRUM működésű hajlító VARIOBEND DB 6,1.50 A MASLEN kft. társaság az automatizáció, a szoftvermodernizáció és a legújabb technológiai berendezések bevezetésével, melyek a gyártás pontosságra és gyorsaságára összpontosítanak, a piac elsői közé sorolódik a szakterületén. HÁRMAS ÜVEG SOSEM VOLT ELÉRHETŐBB 50 Professzionális bádogosszerszámok értékesítése nálunk 47
