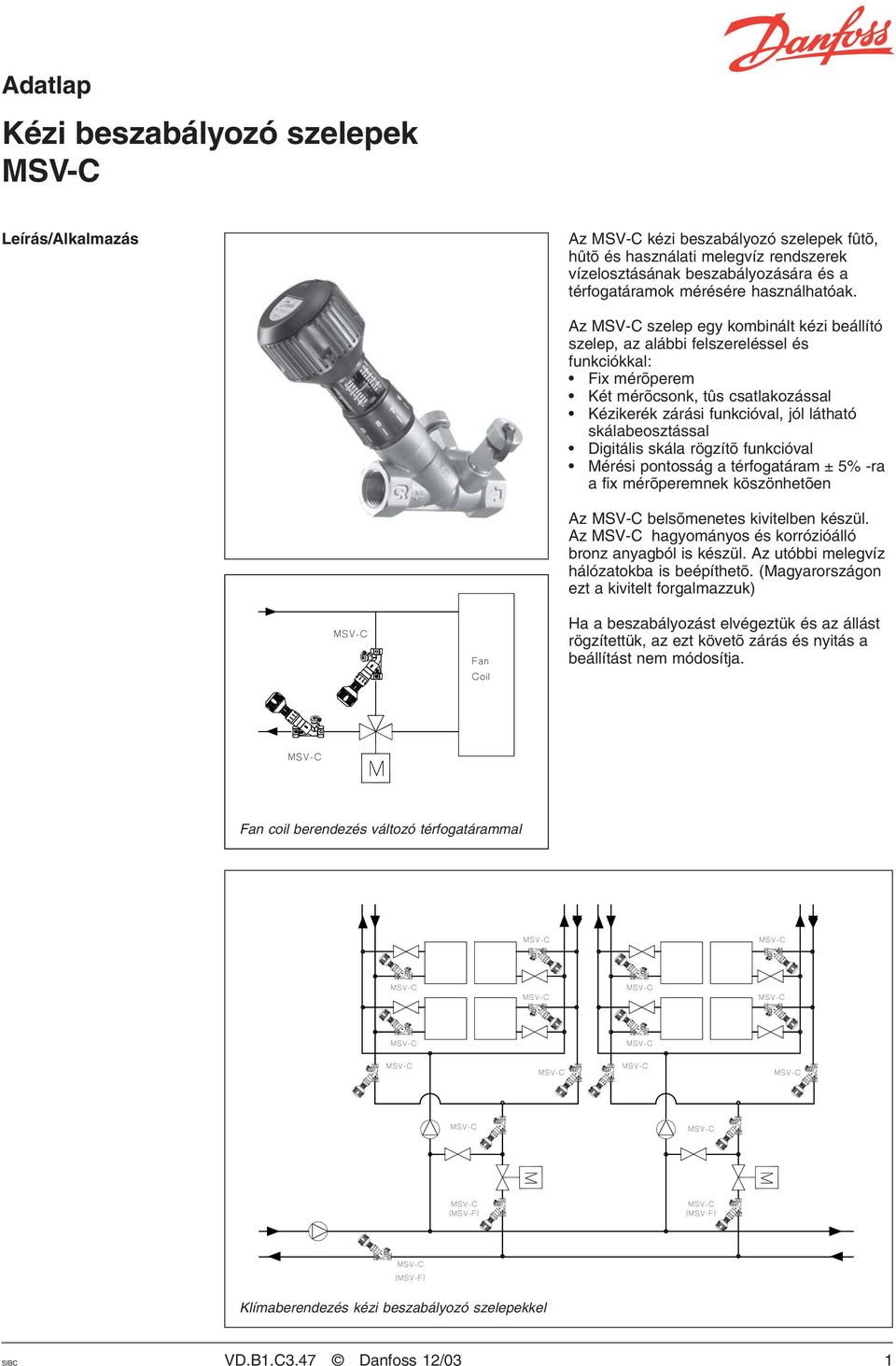

1 Kézi beszabályozó szelepek MSV-C Leírás/Alkalmazás Az MSV-C kézi beszabályozó szelepek fûtõ, hûtõ és használati melegvíz rendszerek vízelosztásának beszabályozására és a térfogatáramok mérésére használhatóak. Az MSV-C szelep egy kombinált kézi beállító szelep, az alábbi felszereléssel és funkciókkal: Fix mérõperem Két mérõcsonk, tûs csatlakozással Kézikerék zárási funkcióval, jól látható skálabeosztással Digitális skála rögzítõ funkcióval Mérési pontosság a térfogatáram ± 5% -ra a fix mérõperemnek köszönhetõen Az MSV-C belsõmenetes kivitelben készül. Az MSV-C hagyományos és korrózióálló bronz anyagból is készül. Az utóbbi melegvíz hálózatokba is beépíthetõ. (Magyarországon ezt a kivitelt forgalmazzuk) Ha a beszabályozást elvégeztük és az állást rögzítettük, az ezt követõ zárás és nyitás a beállítást nem módosítja. Fan coil berendezés változó térfogatárammal Klímaberendezés kézi beszabályozó szelepekkel SIBC VD.B1.C3.47 Danfoss 12/03 1

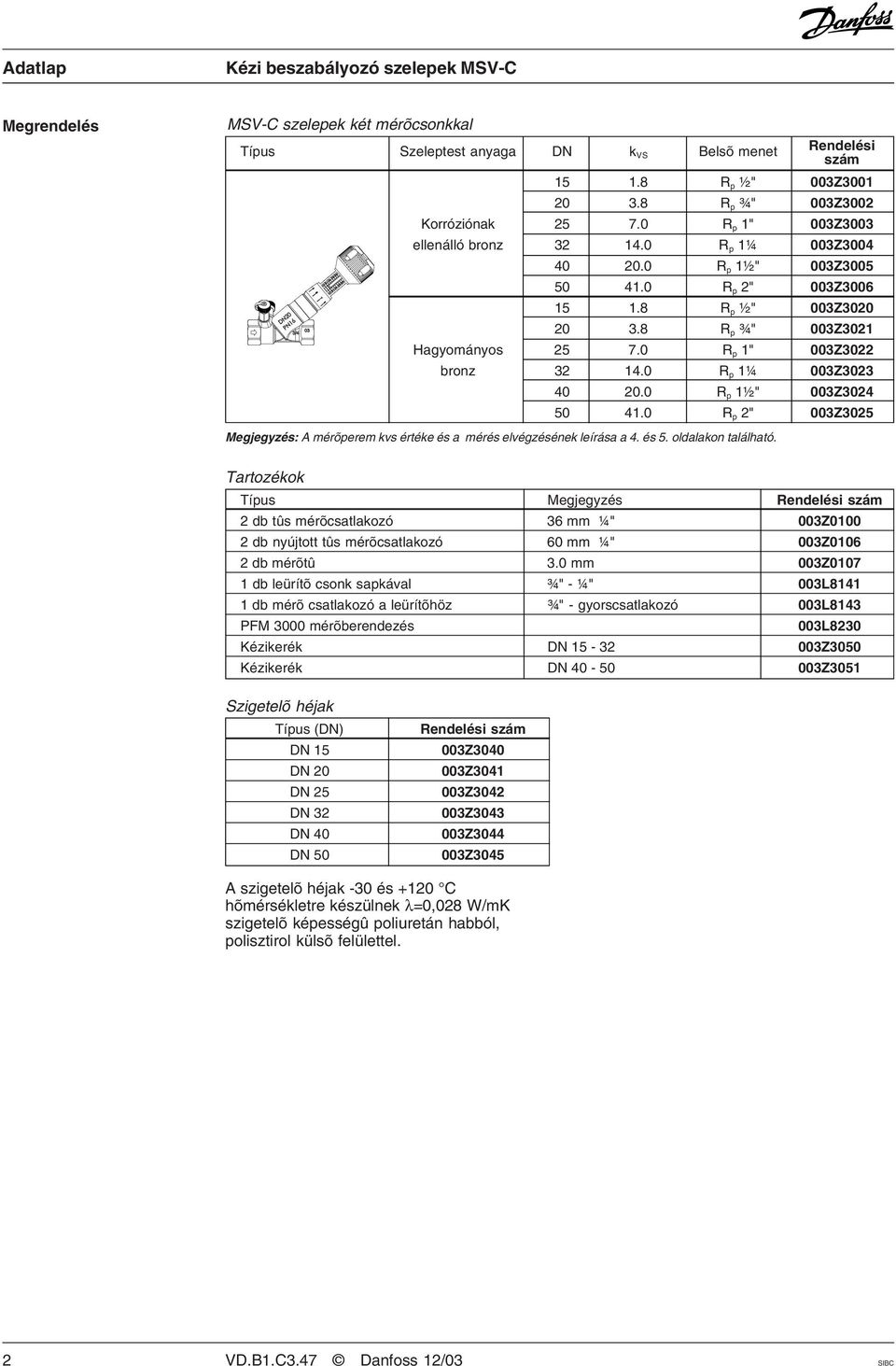

2 Megrendelés MSV-C szelepek két mérõcsonkkal Típus Szeleptest anyaga DN k VS Belsõ menet Rendelési szám R p ½" 003Z R p ¾" 003Z3002 Korróziónak R p 1" 003Z3003 ellenálló bronz R p 1¼ 003Z R p 1½" 003Z R p 2" 003Z R p ½" 003Z R p ¾" 003Z3021 Hagyományos R p 1" 003Z3022 bronz R p 1¼ 003Z R p 1½" 003Z R p 2" 003Z3025 Megjegyzés: A mérõperem kvs értéke és a mérés elvégzésének leírása a 4. és 5. oldalakon található. Tartozékok Típus Megjegyzés Rendelési szám 2 db tûs mérõcsatlakozó 36 mm ¼" 003Z db nyújtott tûs mérõcsatlakozó 60 mm ¼" 003Z db mérõtû 3.0 mm 003Z db leürítõ csonk sapkával ¾" - ¼" 003L db mérõ csatlakozó a leürítõhöz ¾" - gyorscsatlakozó 003L8143 PFM 3000 mérõberendezés 003L8230 Kézikerék DN Z3050 Kézikerék DN Z3051 Szigetelõ héjak Típus (DN) DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 Rendelési szám 003Z Z Z Z Z Z3045 A szigetelõ héjak -30 és +120 C hõmérsékletre készülnek λ=0,028 W/mK szigetelõ képességû poliuretán habból, polisztirol külsõ felülettel. 2 VD.B1.C3.47 Danfoss 12/03 SIBC

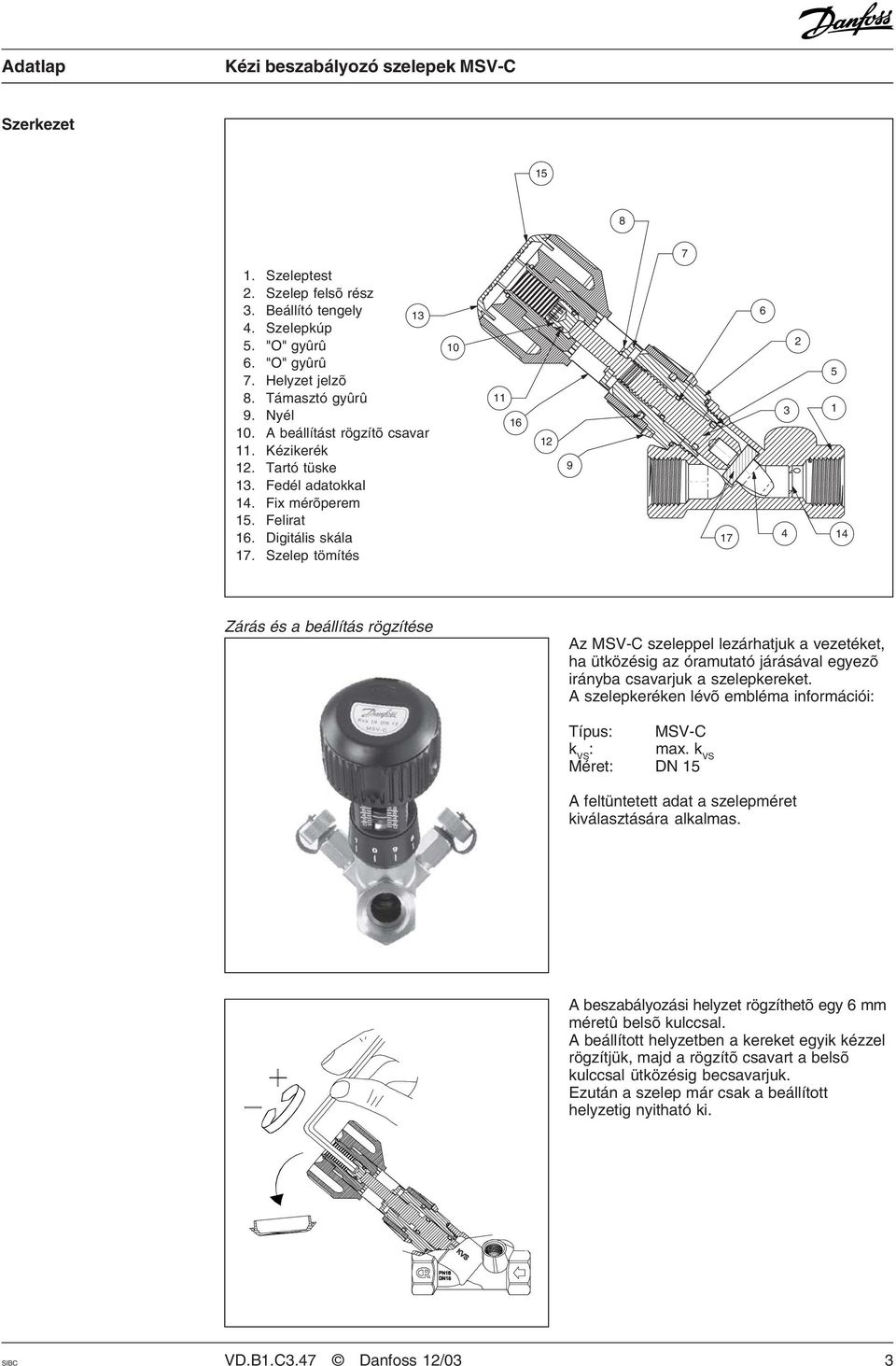

3 Szerkezet Szeleptest 2. Szelep felsõ rész 3. Beállító tengely Szelepkúp 5. "O" gyûrû 6. "O" gyûrû 7. Helyzet jelzõ 8. Támasztó gyûrû 9. Nyél 10. A beállítást rögzítõ csavar 11. Kézikerék 12. Tartó tüske 13. Fedél adatokkal 14. Fix mérõperem 15. Felirat 16. Digitális skála 17. Szelep tömítés Zárás és a beállítás rögzítése Az MSV-C szeleppel lezárhatjuk a vezetéket, ha ütközésig az óramutató járásával egyezõ irányba csavarjuk a szelepkereket. A szelepkeréken lévõ embléma információi: Típus: MSV-C k VS : max. k VS Méret: DN 15 A feltüntetett adat a szelepméret kiválasztására alkalmas. A beszabályozási helyzet rögzíthetõ egy 6 mm méretû belsõ kulccsal. A beállított helyzetben a kereket egyik kézzel rögzítjük, majd a rögzítõ csavart a belsõ kulccsal ütközésig becsavarjuk. Ezután a szelep már csak a beállított helyzetig nyitható ki. SIBC VD.B1.C3.47 Danfoss 12/03 3

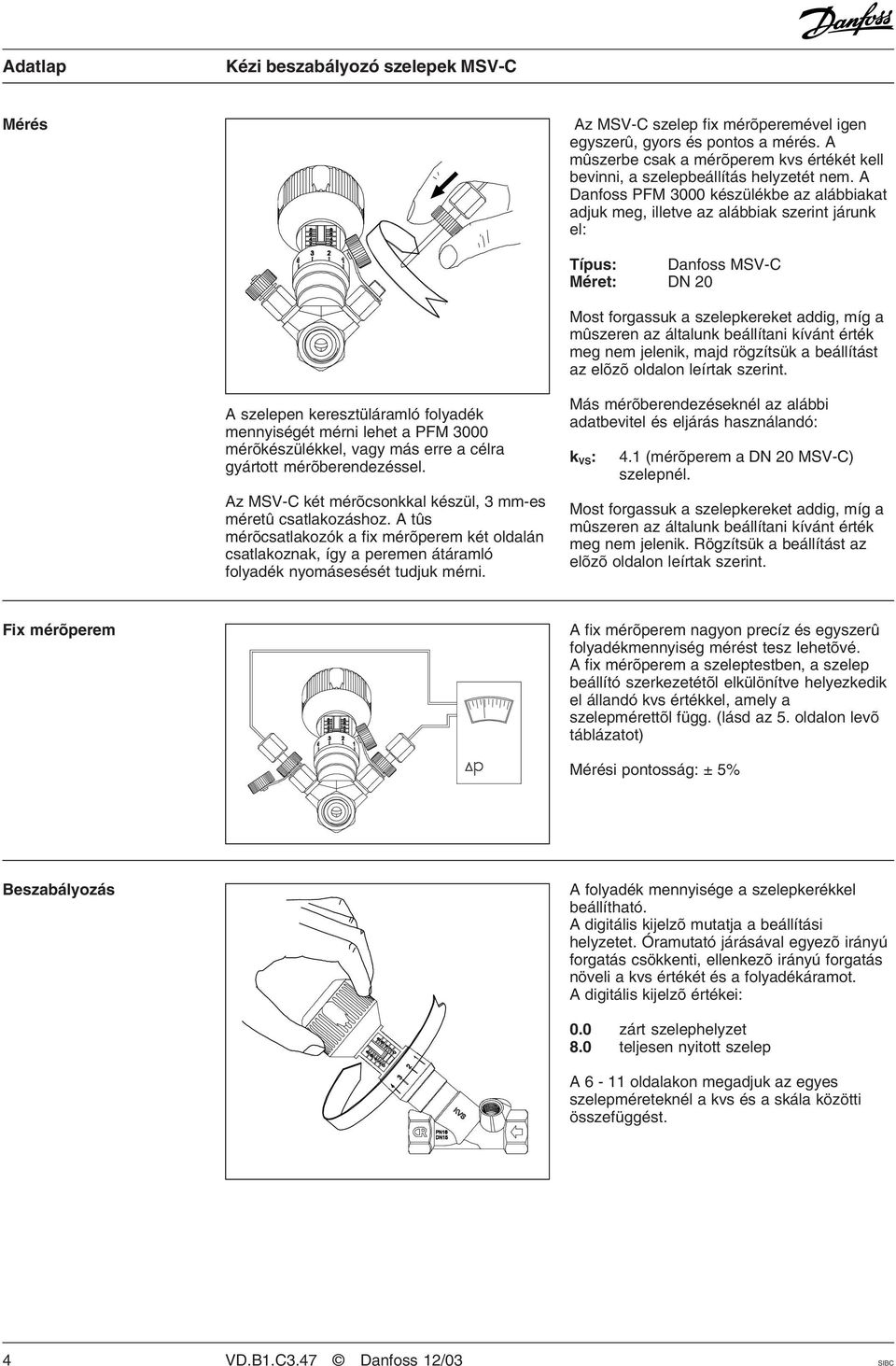

4 Mérés Az MSV-C szelep fix mérõperemével igen egyszerû, gyors és pontos a mérés. A mûszerbe csak a mérõperem kvs értékét kell bevinni, a szelepbeállítás helyzetét nem. A Danfoss PFM 3000 készülékbe az alábbiakat adjuk meg, illetve az alábbiak szerint járunk el: Típus: Danfoss MSV-C Méret: DN 20 Most forgassuk a szelepkereket addig, míg a mûszeren az általunk beállítani kívánt érték meg nem jelenik, majd rögzítsük a beállítást az elõzõ oldalon leírtak szerint. A szelepen keresztüláramló folyadék mennyiségét mérni lehet a PFM 3000 mérõkészülékkel, vagy más erre a célra gyártott mérõberendezéssel. Az MSV-C két mérõcsonkkal készül, 3 mm-es méretû csatlakozáshoz. A tûs mérõcsatlakozók a fix mérõperem két oldalán csatlakoznak, így a peremen átáramló folyadék nyomásesését tudjuk mérni. Más mérõberendezéseknél az alábbi adatbevitel és eljárás használandó: k VS : 4.1 (mérõperem a DN 20 MSV-C) szelepnél. Most forgassuk a szelepkereket addig, míg a mûszeren az általunk beállítani kívánt érték meg nem jelenik. Rögzítsük a beállítást az elõzõ oldalon leírtak szerint. Fix mérõperem A fix mérõperem nagyon precíz és egyszerû folyadékmennyiség mérést tesz lehetõvé. A fix mérõperem a szeleptestben, a szelep beállító szerkezetétõl elkülönítve helyezkedik el állandó kvs értékkel, amely a szelepmérettõl függ. (lásd az 5. oldalon levõ táblázatot) Mérési pontosság: ± 5% Beszabályozás A folyadék mennyisége a szelepkerékkel beállítható. A digitális kijelzõ mutatja a beállítási helyzetet. Óramutató járásával egyezõ irányú forgatás csökkenti, ellenkezõ irányú forgatás növeli a kvs értékét és a folyadékáramot. A digitális kijelzõ értékei: 0.0 zárt szelephelyzet 8.0 teljesen nyitott szelep A 6-11 oldalakon megadjuk az egyes szelepméreteknél a kvs és a skála közötti összefüggést. 4 VD.B1.C3.47 Danfoss 12/03 SIBC

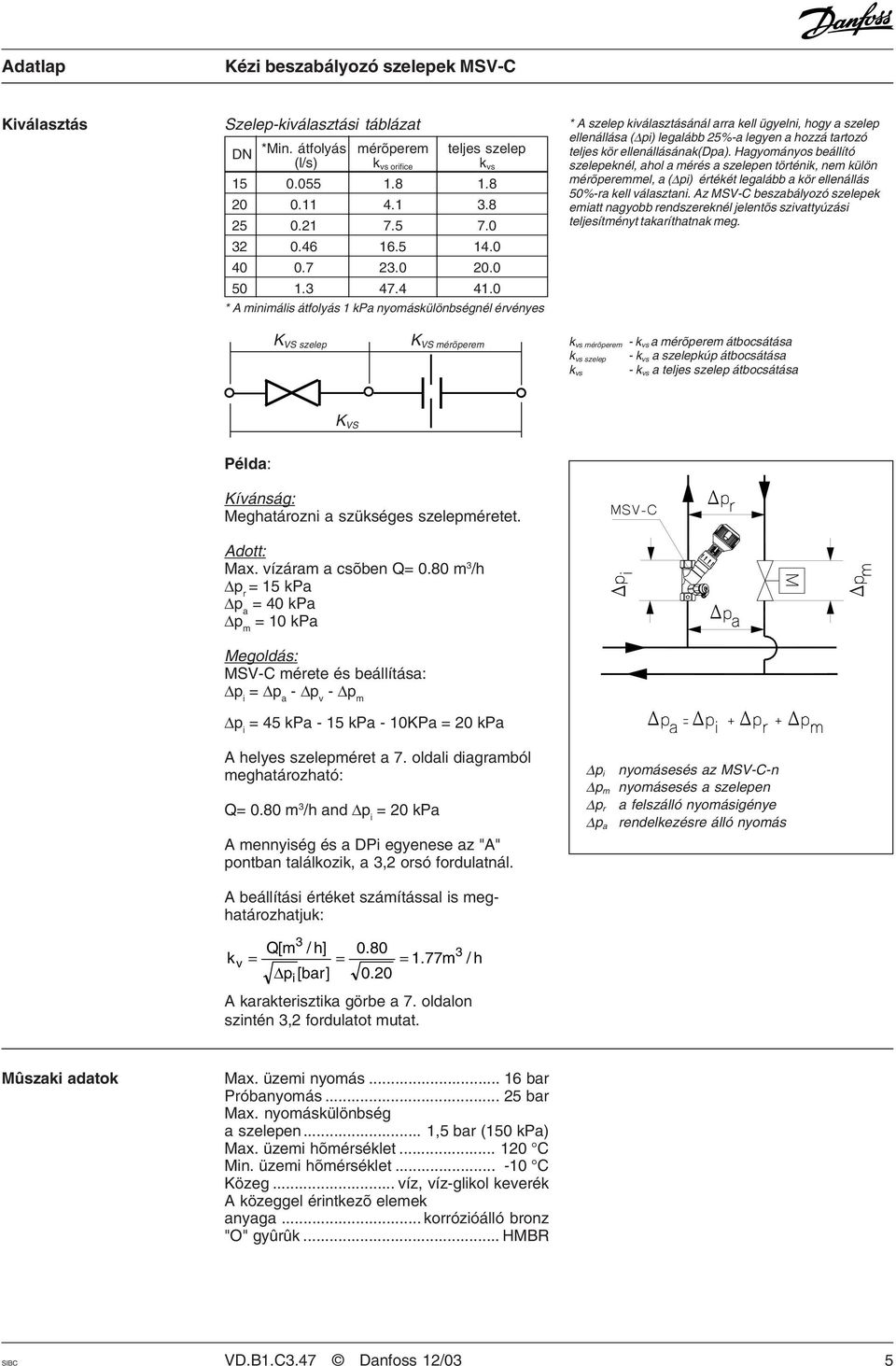

5 Kiválasztás Szelep-kiválasztási táblázat DN *Min. átfolyás mérõperem teljes szelep (l/s) k vs orifice k vs * A minimális átfolyás 1 kpa nyomáskülönbségnél érvényes * A szelep kiválasztásánál arra kell ügyelni, hogy a szelep ellenállása ( pi) legalább 25%-a legyen a hozzá tartozó teljes kör ellenállásának(dpa). Hagyományos beállító szelepeknél, ahol a mérés a szelepen történik, nem külön mérõperemmel, a ( pi) értékét legalább a kör ellenállás 50%-ra kell választani. Az MSV-C beszabályozó szelepek emiatt nagyobb rendszereknél jelentõs szivattyúzási teljesítményt takaríthatnak meg. K VS szelep K VS mérõperem k vs mérõperem - k vs a mérõperem átbocsátása k vs szelep k vs - k vs a szelepkúp átbocsátása - k vs a teljes szelep átbocsátása K VS Példa: Kívánság: Meghatározni a szükséges szelepméretet. Adott: Max. vízáram a csõben Q= 0.80 m 3 /h p r = 15 kpa p a = 40 kpa p m = 10 kpa Megoldás: MSV-C mérete és beállítása: p i = p a - p v - p m p i = 45 kpa - 15 kpa - 10KPa = 20 kpa A helyes szelepméret a 7. oldali diagramból meghatározható: Q= 0.80 m 3 /h and p i = 20 kpa A mennyiség és a DPi egyenese az "A" pontban találkozik, a 3,2 orsó fordulatnál. p i nyomásesés az MSV-C-n p m nyomásesés a szelepen p r a felszálló nyomásigénye p a rendelkezésre álló nyomás A beállítási értéket számítással is meghatározhatjuk: k 3 Q[m / h] 0.80 v = = = pi [bar] m / h A karakterisztika görbe a 7. oldalon szintén 3,2 fordulatot mutat. Mûszaki adatok Max. üzemi nyomás bar Próbanyomás bar Max. nyomáskülönbség a szelepen... 1,5 bar (150 kpa) Max. üzemi hõmérséklet C Min. üzemi hõmérséklet C Közeg... víz, víz-glikol keverék A közeggel érintkezõ elemek anyaga... korrózióálló bronz "O" gyûrûk... HMBR SIBC VD.B1.C3.47 Danfoss 12/03 5

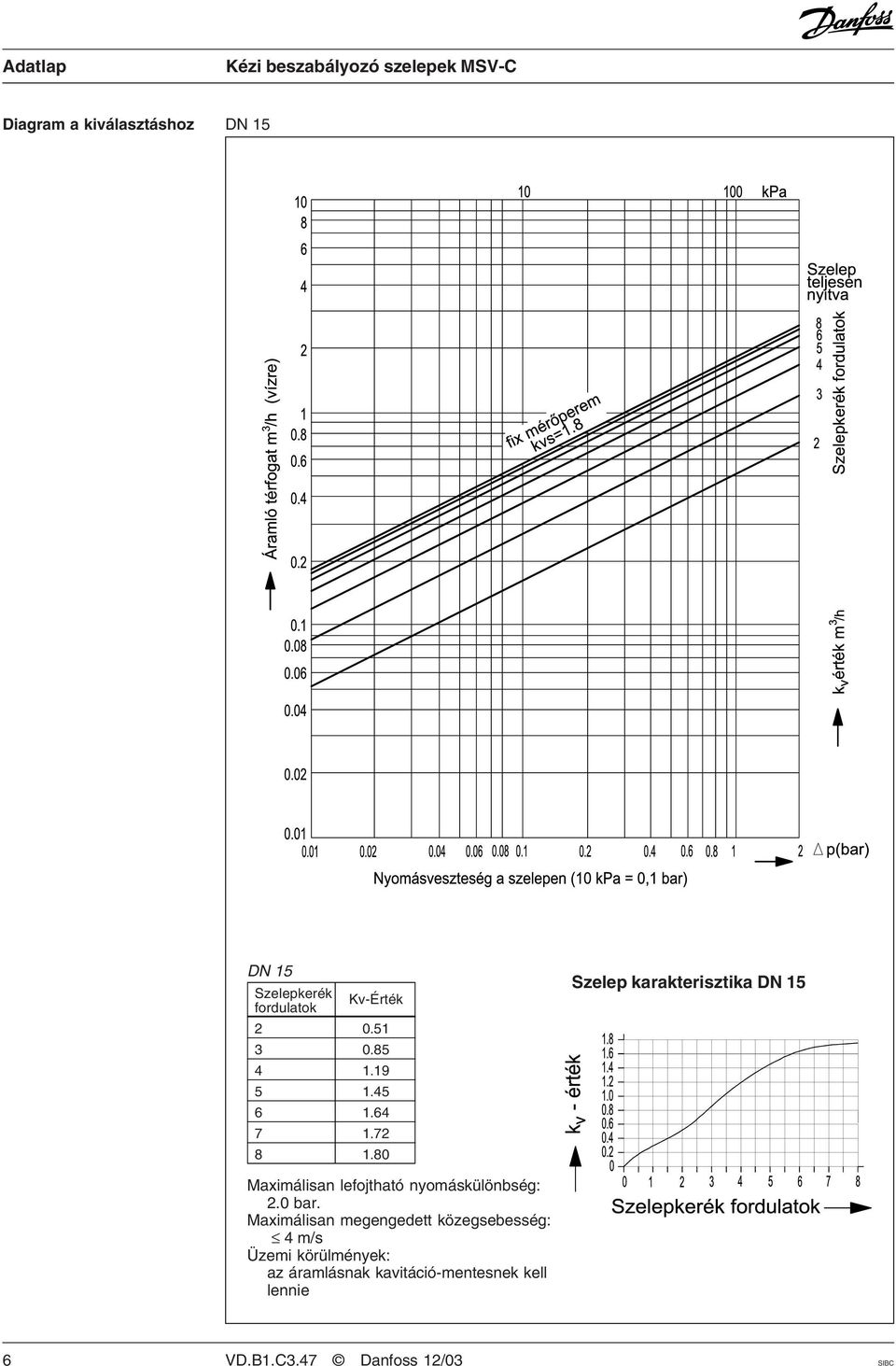

6 Diagram a kiválasztáshoz DN 15 DN 15 Szelepkerék Kv-Érték fordulatok Szelep karakterisztika DN 15 Maximálisan lefojtható nyomáskülönbség: 2.0 bar. Maximálisan megengedett közegsebesség: 4 m/s Üzemi körülmények: az áramlásnak kavitáció-mentesnek kell lennie 6 VD.B1.C3.47 Danfoss 12/03 SIBC

7 Diagram a kiválasztáshoz (folytatás) DN 20 DN 20 Szelepkerék Kv-Érték fordulatok Szelep karakterisztika DN 20 Maximálisan lefojtható nyomáskülönbség: 2.0 bar. Maximálisan megengedett közegsebesség: 4 m/s Üzemi körülmények: az áramlásnak kavitáció-mentesnek kell lennie SIBC VD.B1.C3.47 Danfoss 12/03 7

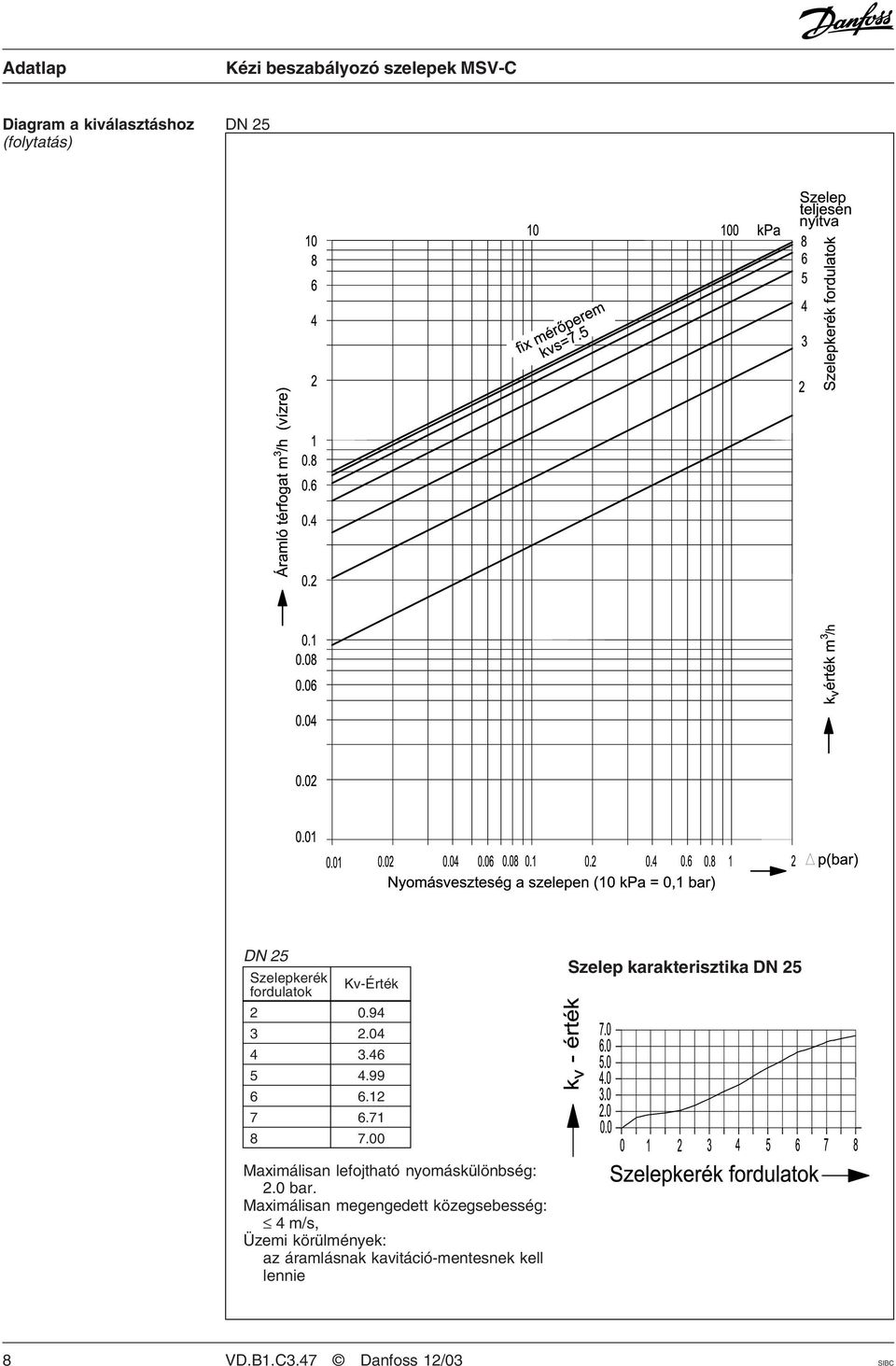

8 Diagram a kiválasztáshoz (folytatás) DN 25 DN 25 Szelepkerék Kv-Érték fordulatok Szelep karakterisztika DN 25 Maximálisan lefojtható nyomáskülönbség: 2.0 bar. Maximálisan megengedett közegsebesség: 4 m/s, Üzemi körülmények: az áramlásnak kavitáció-mentesnek kell lennie 8 VD.B1.C3.47 Danfoss 12/03 SIBC

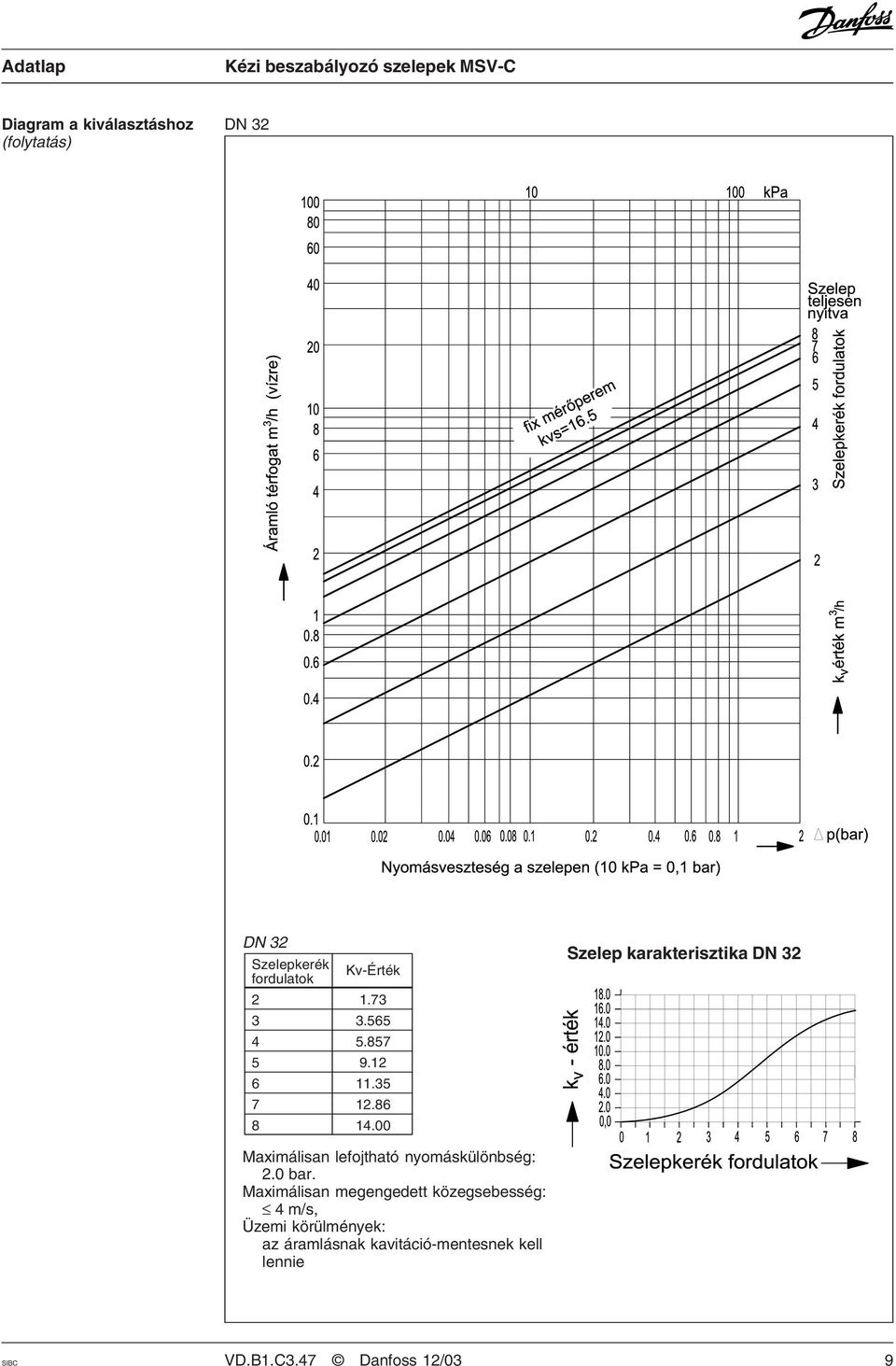

9 Diagram a kiválasztáshoz (folytatás) DN 32 DN 32 Szelepkerék Kv-Érték fordulatok Szelep karakterisztika DN 32 Maximálisan lefojtható nyomáskülönbség: 2.0 bar. Maximálisan megengedett közegsebesség: 4 m/s, Üzemi körülmények: az áramlásnak kavitáció-mentesnek kell lennie SIBC VD.B1.C3.47 Danfoss 12/03 9

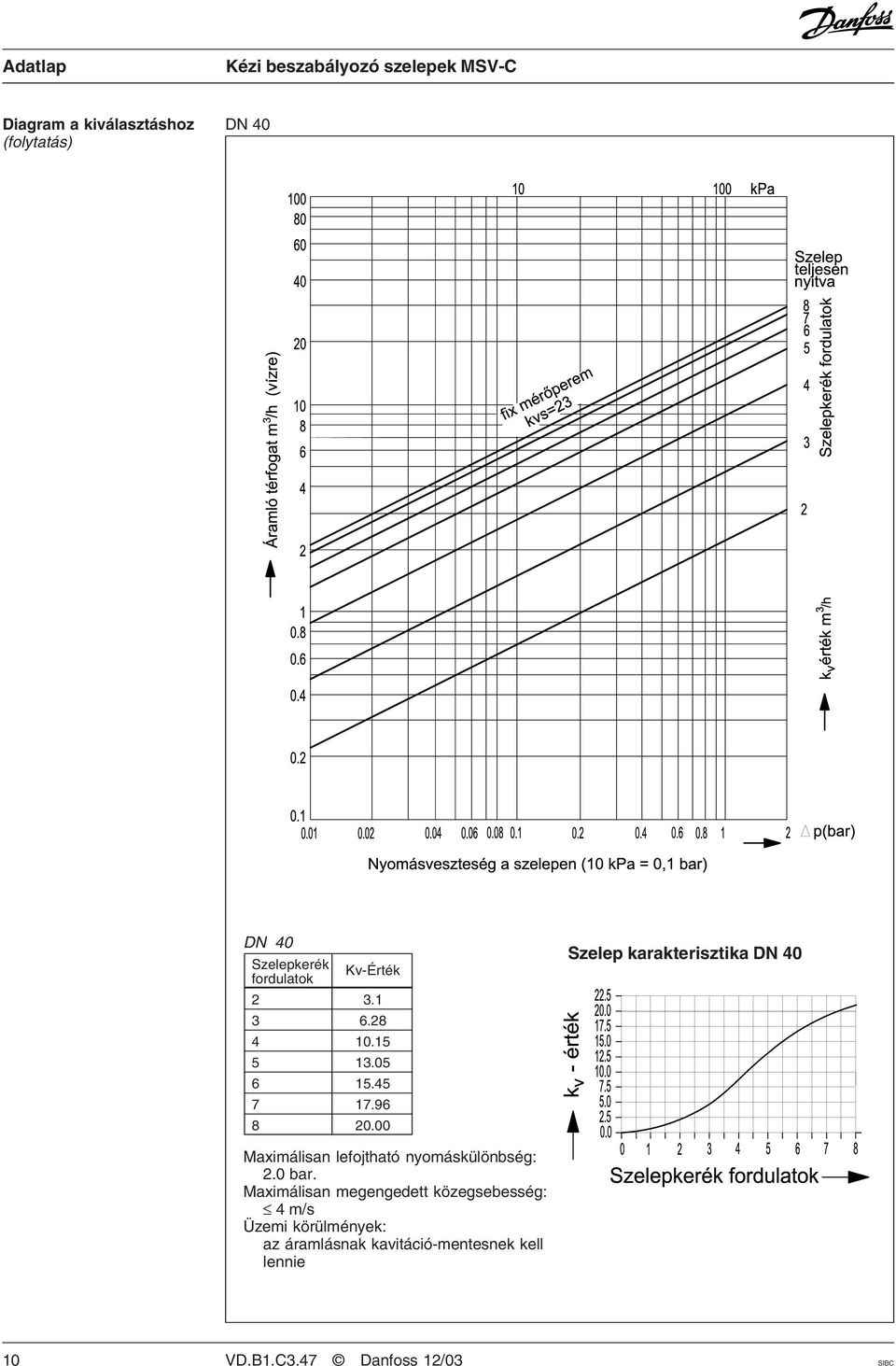

10 Diagram a kiválasztáshoz (folytatás) DN 40 DN 40 Szelepkerék Kv-Érték fordulatok Szelep karakterisztika DN 40 Maximálisan lefojtható nyomáskülönbség: 2.0 bar. Maximálisan megengedett közegsebesség: 4 m/s Üzemi körülmények: az áramlásnak kavitáció-mentesnek kell lennie 10 VD.B1.C3.47 Danfoss 12/03 SIBC

11 Diagram a kiválasztáshoz (folytatás) DN 50 DN 50 Szelepkerék Kv-Érték fordulatok Szelep karakterisztika DN 50 Maximálisan lefojtható nyomáskülönbség: 2.0 bar. Maximálisan megengedett közegsebesség: 4 m/s Üzemi körülmények: az áramlásnak kavitáció-mentesnek kell lennie SIBC VD.B1.C3.47 Danfoss 12/03 11

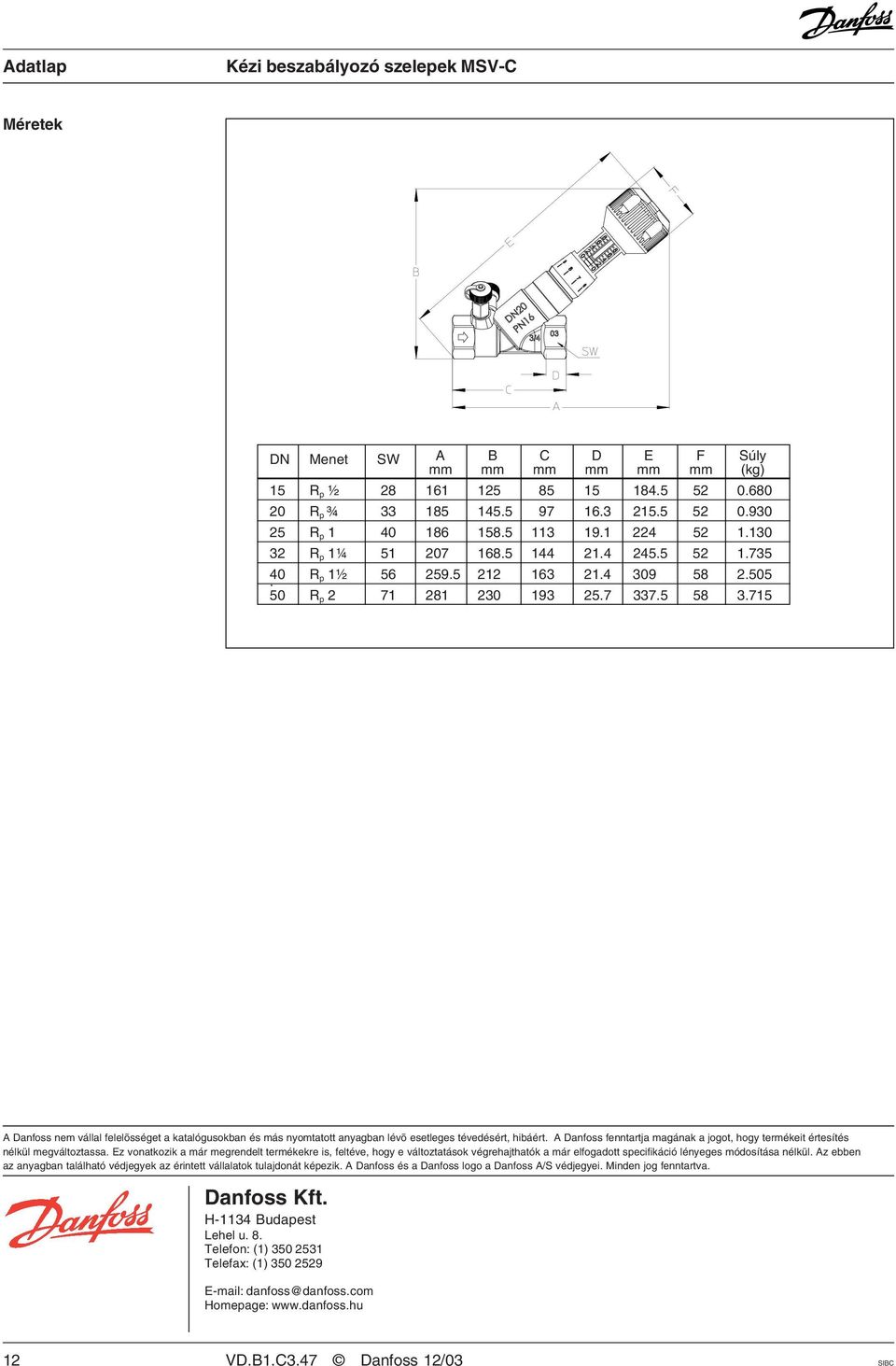

12 Méretek DN Menet SW A B C D E F Súly mm mm mm mm mm mm (kg) 15 R p ½ R p ¾ R p R p 1¼ R p 1½ R p A Danfoss nem vállal felelõsséget a katalógusokban és más nyomtatott anyagban lévõ esetleges tévedésért, hibáért. A Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specifikáció lényeges módosítása nélkül. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logo a Danfoss A/S védjegyei. Minden jog fenntartva. Danfoss Kft. H-1134 Budapest Lehel u. 8. Telefon: (1) Telefax: (1) danfoss@danfoss.com Homepage: 12 VD.B1.C3.47 Danfoss 12/03 SIBC
