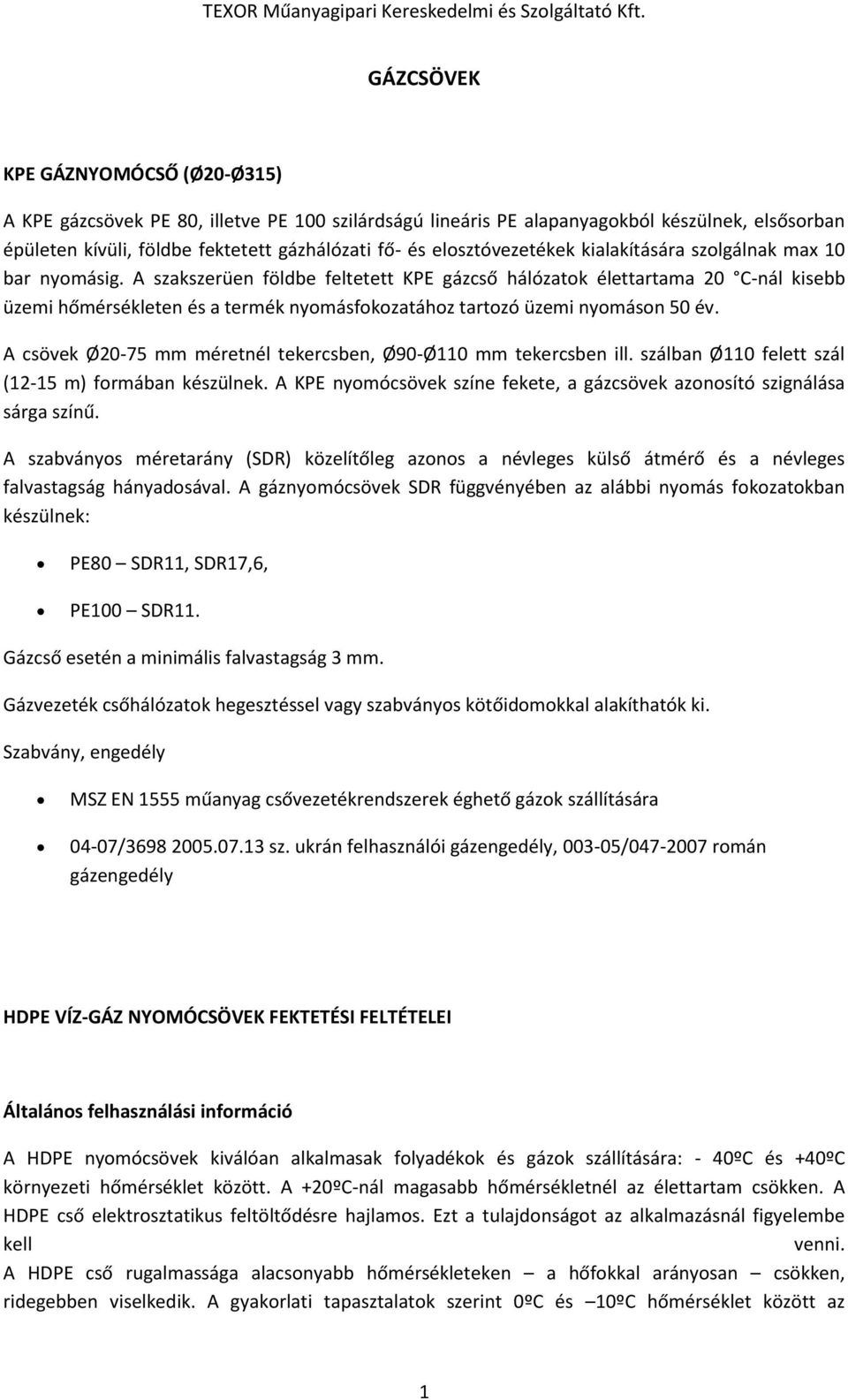

1 GÁZCSÖVEK KPE GÁZNYOMÓCSŐ (Ø20-Ø315) A KPE gázcsövek PE 80, illetve PE 100 szilárdságú lineáris PE alapanyagokból készülnek, elsősorban épületen kívüli, földbe fektetett gázhálózati fő- és elosztóvezetékek kialakítására szolgálnak max 10 bar nyomásig. A szakszerüen földbe feltetett KPE gázcső hálózatok élettartama 20 C-nál kisebb üzemi hőmérsékleten és a termék nyomásfokozatához tartozó üzemi nyomáson 50 év. A csövek Ø20-75 mm méretnél tekercsben, Ø90-Ø110 mm tekercsben ill. szálban Ø110 felett szál (12-15 m) formában készülnek. A KPE nyomócsövek színe fekete, a gázcsövek azonosító szignálása sárga színű. A szabványos méretarány (SDR) közelítőleg azonos a névleges külső átmérő és a névleges falvastagság hányadosával. A gáznyomócsövek SDR függvényében az alábbi nyomás fokozatokban készülnek: PE80 SDR11, SDR17,6, PE100 SDR11. Gázcső esetén a minimális falvastagság 3 mm. Gázvezeték csőhálózatok hegesztéssel vagy szabványos kötőidomokkal alakíthatók ki. Szabvány, engedély MSZ EN 1555 műanyag csővezetékrendszerek éghető gázok szállítására 04-07/ sz. ukrán felhasználói gázengedély, / román gázengedély HDPE VÍZ-GÁZ NYOMÓCSÖVEK FEKTETÉSI FELTÉTELEI Általános felhasználási információ A HDPE nyomócsövek kiválóan alkalmasak folyadékok és gázok szállítására: - 40ºC és +40ºC környezeti hőmérséklet között. A +20ºC-nál magasabb hőmérsékletnél az élettartam csökken. A HDPE cső elektrosztatikus feltöltődésre hajlamos. Ezt a tulajdonságot az alkalmazásnál figyelembe kell venni. A HDPE cső rugalmassága alacsonyabb hőmérsékleteken a hőfokkal arányosan csökken, ridegebben viselkedik. A gyakorlati tapasztalatok szerint 0ºC és 10ºC hőmérséklet között az 1

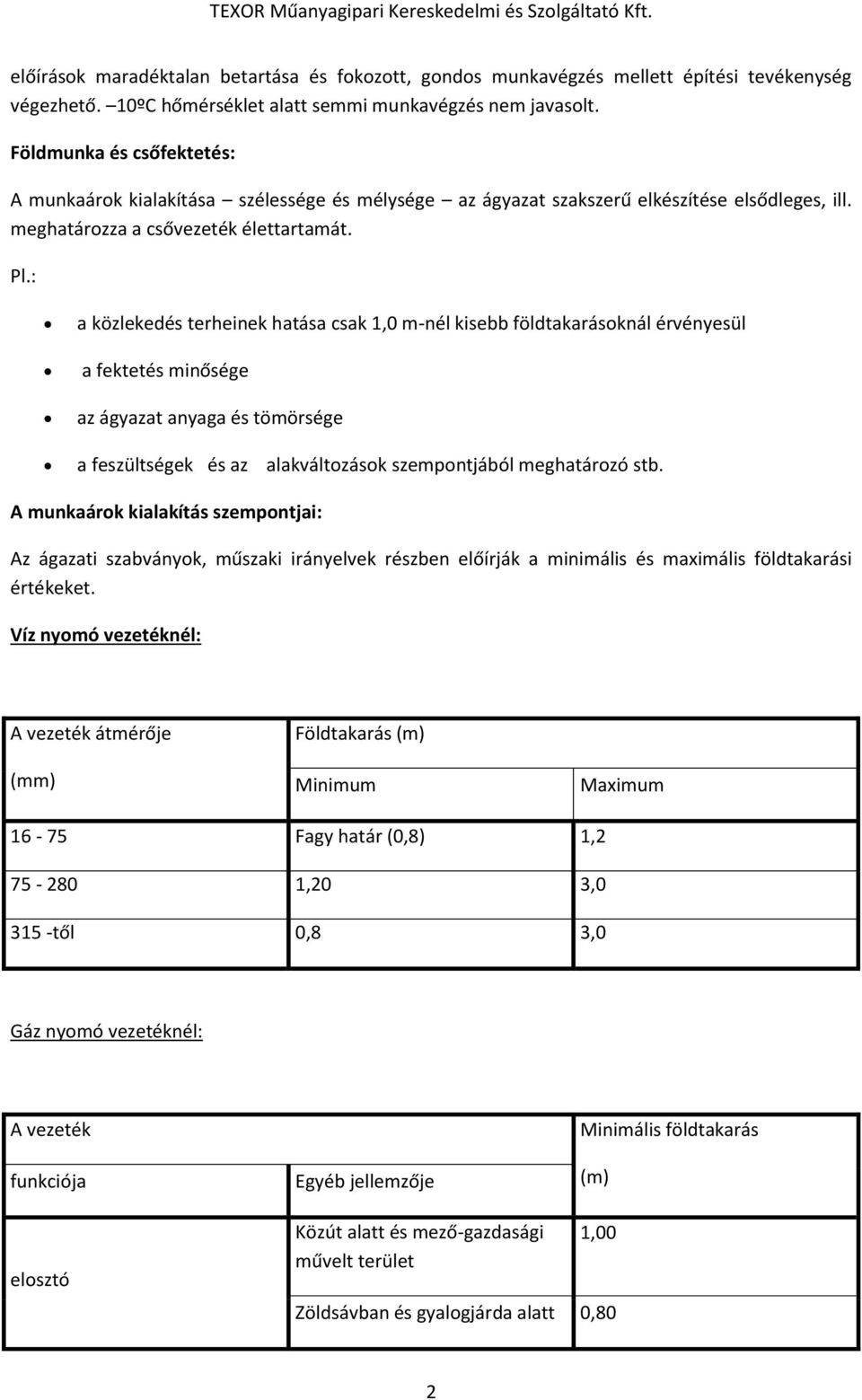

2 előírások maradéktalan betartása és fokozott, gondos munkavégzés mellett építési tevékenység végezhető. 10ºC hőmérséklet alatt semmi munkavégzés nem javasolt. Földmunka és csőfektetés: A munkaárok kialakítása szélessége és mélysége az ágyazat szakszerű elkészítése elsődleges, ill. meghatározza a csővezeték élettartamát. Pl.: a közlekedés terheinek hatása csak 1,0 m-nél kisebb földtakarásoknál érvényesül a fektetés minősége az ágyazat anyaga és tömörsége a feszültségek és az alakváltozások szempontjából meghatározó stb. A munkaárok kialakítás szempontjai: Az ágazati szabványok, műszaki irányelvek részben előírják a minimális és maximális földtakarási értékeket. Víz nyomó vezetéknél: A vezeték átmérője (mm) Földtakarás (m) Minimum Maximum Fagy határ (0,8) 1, ,20 3, től 0,8 3,0 Gáz nyomó vezetéknél: A vezeték funkciója Egyéb jellemzője Minimális földtakarás (m) elosztó Közút alatt és mező-gazdasági művelt terület 1,00 Zöldsávban és gyalogjárda alatt 0,80 2

3 fogyasztói Ø63 mm alatt 0,80 leágazó Ø63mm 0,60 A munkaárok mélységének meghatározásánál figyelembe kell venni a minimális földtakarás értékeket. A HDPE csövek rugalmasak, így a kötési módok lehetővé teszik a terepszinten történő szerelést. A munkaárok szélességi méreteit nyomóvezetéknél a 2. ábra tartalmazza szerelési és talajviszonyok függvényében. Az árokszélesség (B) minimalizálva van: B= dn + 2a=dn + 20 cm Bmin= 40 cm Ez a min. szélesség normál földtakarásnál megengedett. Közmű kereszteződések előfordulásakor, ill. a szokásostól mélyebb vezetékeknél célszerű az árok szélességét növelni: B= dn + 40 cm A csőszerelés részben változatlanul a terepszinten történhet, de az ágyazat készítése, vagy karimás kötések kivitelezése szükségessé teszi az árokban való munkavégzést (II. típust kell alkalmazni). Dúcolati igény esetén természetesen az árok szélességét a szerkezet helyigényével növelni kell (III. típus). A földmunkagépek új, előnyös feltételeket biztosítottak az árokkialakításban. A munkaárok ágyazati (C-érték) vastagságát a talajviszonyok függvényében a tervező határozza meg. H = h + dn + c c = min. 10 cm 3

4 Ágyazat készítés előírásai: A cső teherbírását és alakváltozását az ágyazat alapminősége alapvetően befolyásolja, fontos szerepe van a csővezeték megfogásában is. Az alsó ágyazat (C) vastagsága min. 10 cm, egyenetlen árokfenék kimunkálásakor az ágyazati vastagságot növelni célszerű. Lejtős nyomvonalvezetésnél az ágyazat megcsúszás elleni védelmére betonfogak alkalmazása indokolt.. Az ágyazati anyag bejuttatása a munkaárokba csak kézi erővel lapátolással történhet 20 cm-es rétegben. A rétegek tömörítése a cső környezetében a szintén kézi erővel, lekerekített élű fa vagy fém anyagú döngölőeszközökkel célravezető. A fekvő ágyazat a cső felső, - külsőfelületétől min. 15 cm magasságig történjen. Javasolt tömörség útburkolat alatt 90%. A HDPE cső nyomvonalának utólagos felderíthetőségét biztosítani kell. A csőfektetés: A HDPE csövek egyik jelentős előnye: a terepszinten megvalósítható csőszerelés. A csőszálak akár több km-es hosszúságban előszerelhetők, tekercselt csövek és szálcsövek egyesítésével. A kivitelező az alábbi főbb szempontokat vegye figyelembe: A csőszálak görgetése nem megengedhető a cső és a varratok csavaró igénybevétele miatt. A csővezeték mozgatásakor a súrlódási erők görgök alkalmazásával csökkenthetők. A megfogási pontokon a csövet védeni kell a sérülésektől, rugalmas alátétekkel, mivel ezek később a vezeték megkárosodását okozhatják, a beemelést szakaszosan kell végezni. A cső végleges elhelyezésekor ügyelni kell arra, hogy az árokfallal ne érintkezzen. Tekercs csövek egyenesbe rendezése (kihúzás): A csövek kibontását követően a tekercs átmérő 1,5 2-szeresére ugorhat, fokozott figyelmet kell fordítani a balesetveszély elhárítására. A szétbontás után gép és kézi erőt igénybe lehet venni a kiegyenesítéshez, de csak olyan módon, hogy a cső nem csavarodhat és a kiegyenesítéskor sérülést okozó feszültségek nem keletkezhetnek benne. A kiegyenesítést +5 Cº alatt nem ajánlott végezni! 4

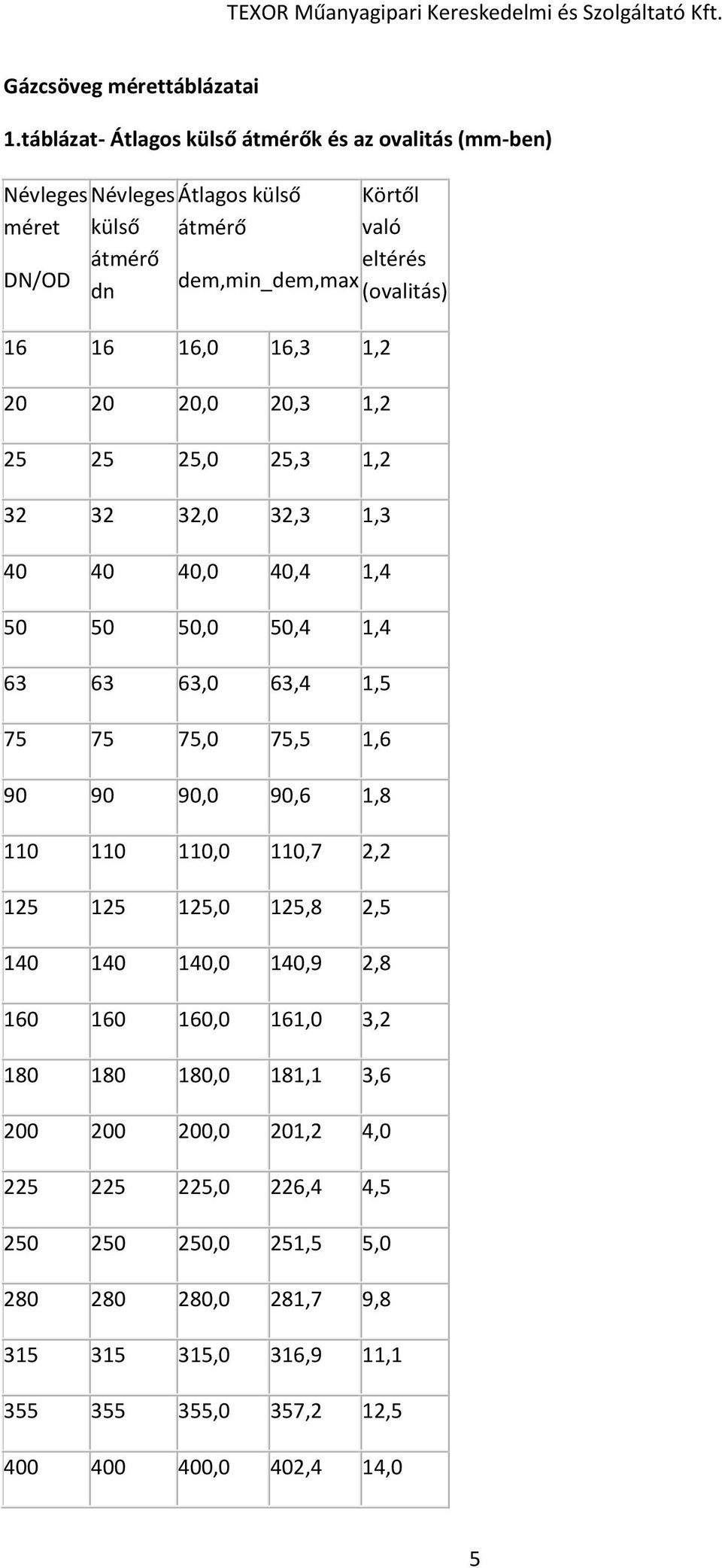

5 Gázcsöveg mérettáblázatai 1.táblázat- Átlagos külső átmérők és az ovalitás (mm-ben) Névleges méret DN/OD Névleges külső átmérő dn Átlagos külső Körtől átmérő való eltérés dem,min_dem,max (ovalitás) ,0 16,3 1, ,0 20,3 1, ,0 25,3 1, ,0 32,3 1, ,0 40,4 1, ,0 50,4 1, ,0 63,4 1, ,0 75,5 1, ,0 90,6 1, ,0 110,7 2, ,0 125,8 2, ,0 140,9 2, ,0 161,0 3, ,0 181,1 3, ,0 201,2 4, ,0 226,4 4, ,0 251,5 5, ,0 281,7 9, ,0 316,9 11, ,0 357,2 12, ,0 402,4 14,0 5

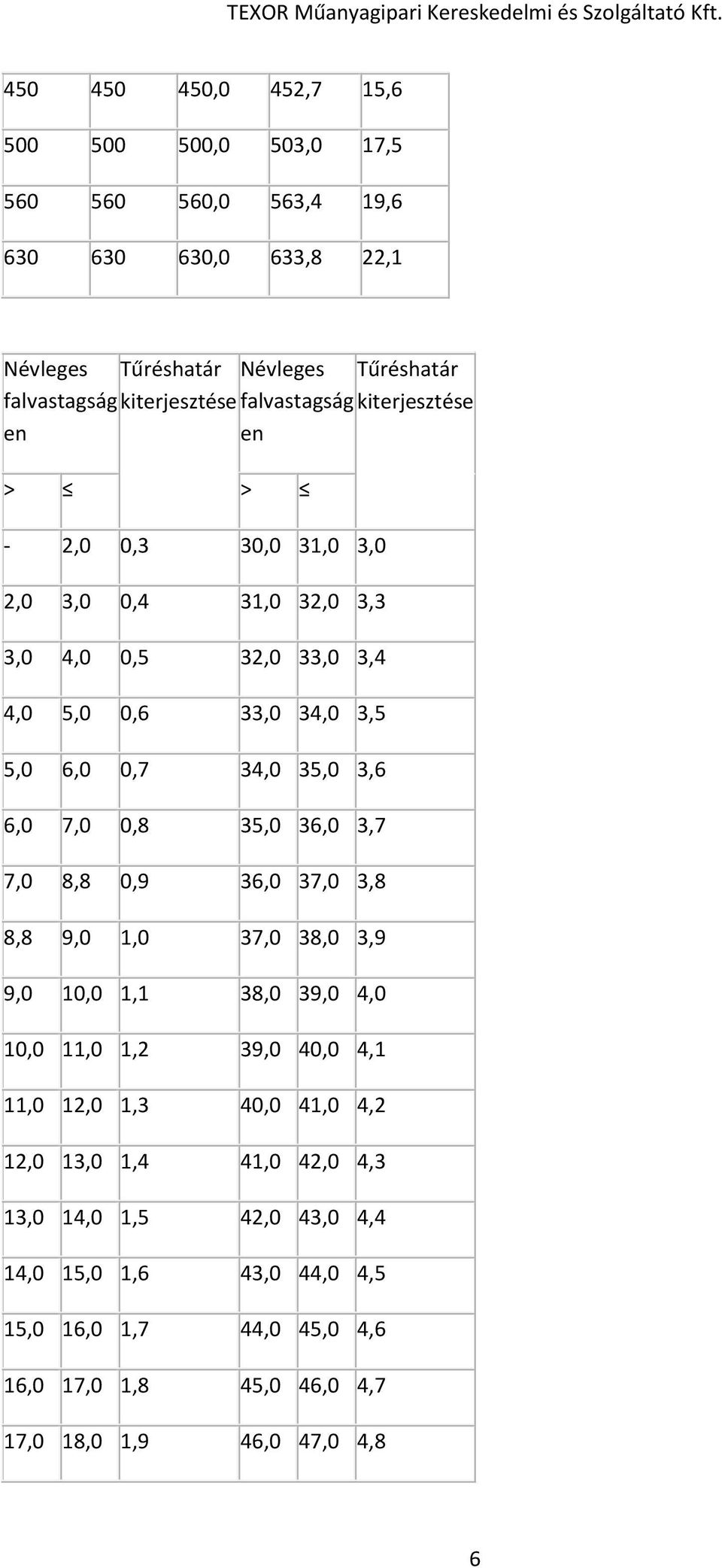

6 ,0 452,7 15, ,0 503,0 17, ,0 563,4 19, ,0 633,8 22,1 Névleges Tűréshatár Névleges Tűréshatár falvastagság kiterjesztése falvastagság kiterjesztése en en > > - 2,0 0,3 30,0 31,0 3,0 2,0 3,0 0,4 31,0 32,0 3,3 3,0 4,0 0,5 32,0 33,0 3,4 4,0 5,0 0,6 33,0 34,0 3,5 5,0 6,0 0,7 34,0 35,0 3,6 6,0 7,0 0,8 35,0 36,0 3,7 7,0 8,8 0,9 36,0 37,0 3,8 8,8 9,0 1,0 37,0 38,0 3,9 9,0 10,0 1,1 38,0 39,0 4,0 10,0 11,0 1,2 39,0 40,0 4,1 11,0 12,0 1,3 40,0 41,0 4,2 12,0 13,0 1,4 41,0 42,0 4,3 13,0 14,0 1,5 42,0 43,0 4,4 14,0 15,0 1,6 43,0 44,0 4,5 15,0 16,0 1,7 44,0 45,0 4,6 16,0 17,0 1,8 45,0 46,0 4,7 17,0 18,0 1,9 46,0 47,0 4,8 6

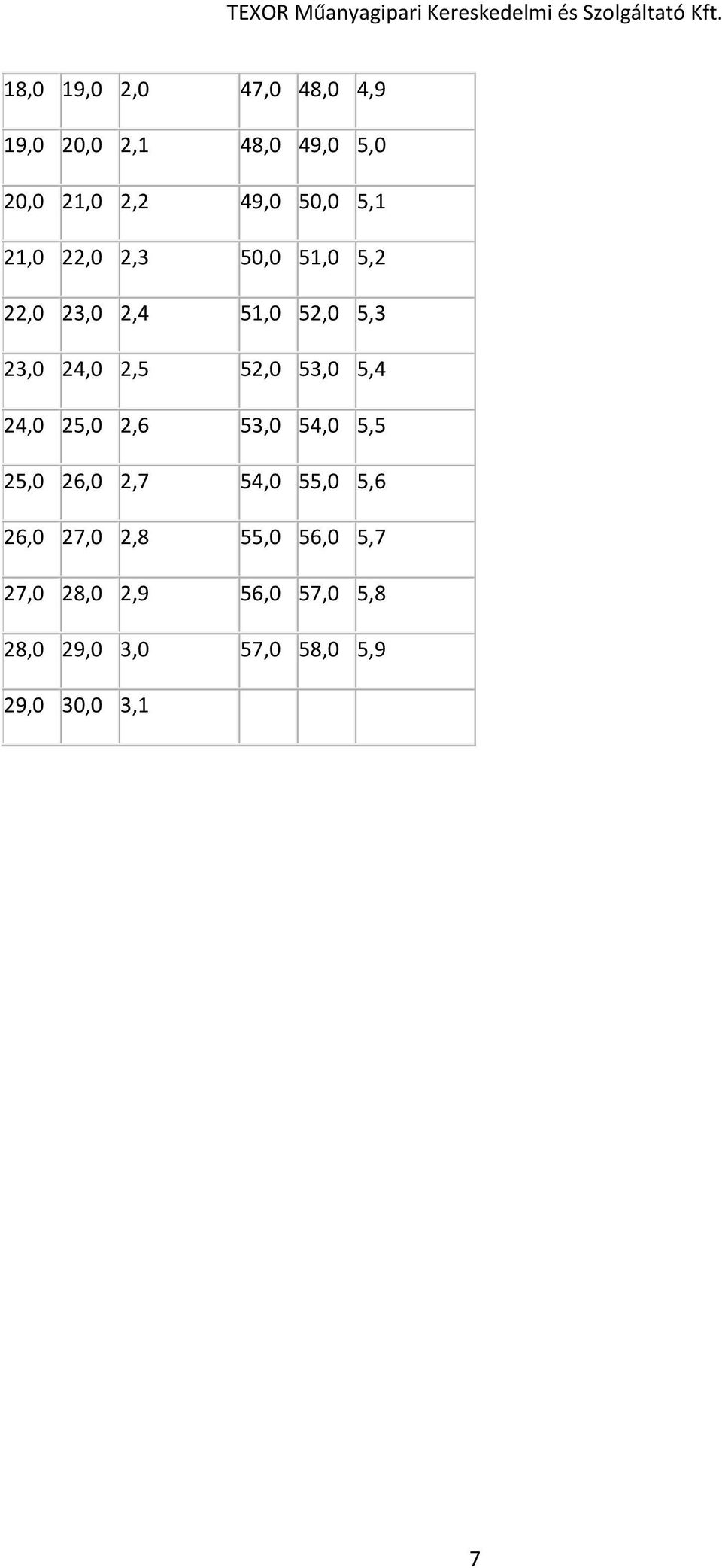

7 18,0 19,0 2,0 47,0 48,0 4,9 19,0 20,0 2,1 48,0 49,0 5,0 20,0 21,0 2,2 49,0 50,0 5,1 21,0 22,0 2,3 50,0 51,0 5,2 22,0 23,0 2,4 51,0 52,0 5,3 23,0 24,0 2,5 52,0 53,0 5,4 24,0 25,0 2,6 53,0 54,0 5,5 25,0 26,0 2,7 54,0 55,0 5,6 26,0 27,0 2,8 55,0 56,0 5,7 27,0 28,0 2,9 56,0 57,0 5,8 28,0 29,0 3,0 57,0 58,0 5,9 29,0 30,0 3,1 7
