Gyors beállítási útmutató Lézernyomtató

Átírás

1 Gyors beállítási útmutató Lézernyomtató HL-2030/2040/2070N A nyomtató használatba vétele előtt olvassa el ezt a Gyors Beállítási Útmutatót. A nyomtató használatához a hardvert be kell állítania, és a meghajtót pedig telepítenie kell. 1. lépés 2. lépés ( 98/ Me/2000/XP operációs rendszerekhez) 10. oldal Pont-pont pont(lpr) 12. oldal 12. oldal Párhuzamos (HL-2040/2070N típushoz) 11. oldal Pont-pont (NetBIOS) 12. oldal 12. oldal A nyomtató beállítása (HL-2070N típushoz) Megosztott hálózati nyomtató 13. oldal Mac OS X vagy újabb 14. oldal Beállítás kész! Mac OS oldal Mac OS X vagy újabb 16. oldal (HL-2070N típushoz) Mac OS oldal A nyomtató használatát illetően olvassa el a Kezelési útmutatót a CD-ROM-on. A legfrissebb meghajtó eléréséhez és problémája vagy kérdése legjobb megválaszolására a CD-ROM/meghajtó segítségével közvetlenül forduljon a Brother Solutions Centerhez vagy keresse fel a honlapot. Könnyen elérhető helyen tartsa ezt a Gyors Beállítási Útmutatót és a mellékelt CD-ROM-ot, hogy hivatkozás céljából bármikor gyorsan és könnyen elővehesse őket. 1 A nyomtató beállítása Párhuzamos Macintosh Macintosh

2 Biztonsági óvintézkedések A nyomtató biztonságos használata Figyelem! Nagyfeszültség! Forró felület! Vigyázat! Tartsa be a figyelmeztetéseket az esetleges személyi sérülések megelőzése érdekében. A nagyfeszültségre vonatkozó ikonok az áramütés lehetőségére figyelmeztetnek. A forró felületre vonatkozó ikonok figyelmeztetnek, hogy ne érintsék a készülék azon alkatrészeit, amelyek forróak lehetnek. Az óvintézkedések olyan eljárásokat írnak elő, amelyeket követni kell a nyomtató és/vagy más tárgyak esetleges károsodásának megelőzése érdekében. Helytelen beállítás A helytelen beállítás ikonok olyan eszközökre és műveletekre figyelmeztetnek, amelyek nem kompatibilisek a nyomtatóval. Megjegyzés A tanácsok útmutatást adnak arról, hogyan kell eljárnia az előálló helyzetekre, illetve tippeket arról, hogyan működik az aktuális művelet más szolgáltatások használatakor. Kezelési útmutató kezelési útmutató Hivatkozás a mellékelt CD-ROM-on lévő Kezelési útmutatóra, illetve kezelési útmutatóra. Figyelem A nyomtató belsejében nagyfeszültségű alkatrészek vannak. A nyomtató belsejének tisztítása előtt győződjön meg arról, hogy a hálózati kapcsoló kikapcsolt állásban van és a hálózati kábel csatlakozóját kihúzta a fali csatlakozó aljzatból. Nedves kézzel ne fogja meg a hálózati kábel csatlakozóját. Ez áramütést okozhat. Közvetlenül a nyomtató használata után a nyomtató egyes belső alkatrészei forróak lehetnek. A nyomtató homlokvagy hátlapjának lehajtott helyzetében soha ne érintse meg az ábrán sötétebb színnel jelzett alkatrészeket. A nyomtató belseje (elölnézet) Nyissa fel a hátlapot (hátulnézet) A beégetőmű felületén figyelmeztető címke van. Ne távolítsa el vagy rongálja meg a címkét! Ne használjon porszívót a kiömlött festékpor eltakarítására. Ez előidézheti a festékpor meggyulladását a porszívóban, és tüzet is okozhat. Kérjük, óvatosan törölje fel a festékport egy száraz, tiszta ruhával, és ártalmatlanítsa a helyi előírásoknak megfelelően. 2 A készülék belsejének és külsejének tisztításához NE használjon gyúlékony anyagokat vagy tisztítósprayt, ez ugyanis áramütést vagy tüzet okozhat.

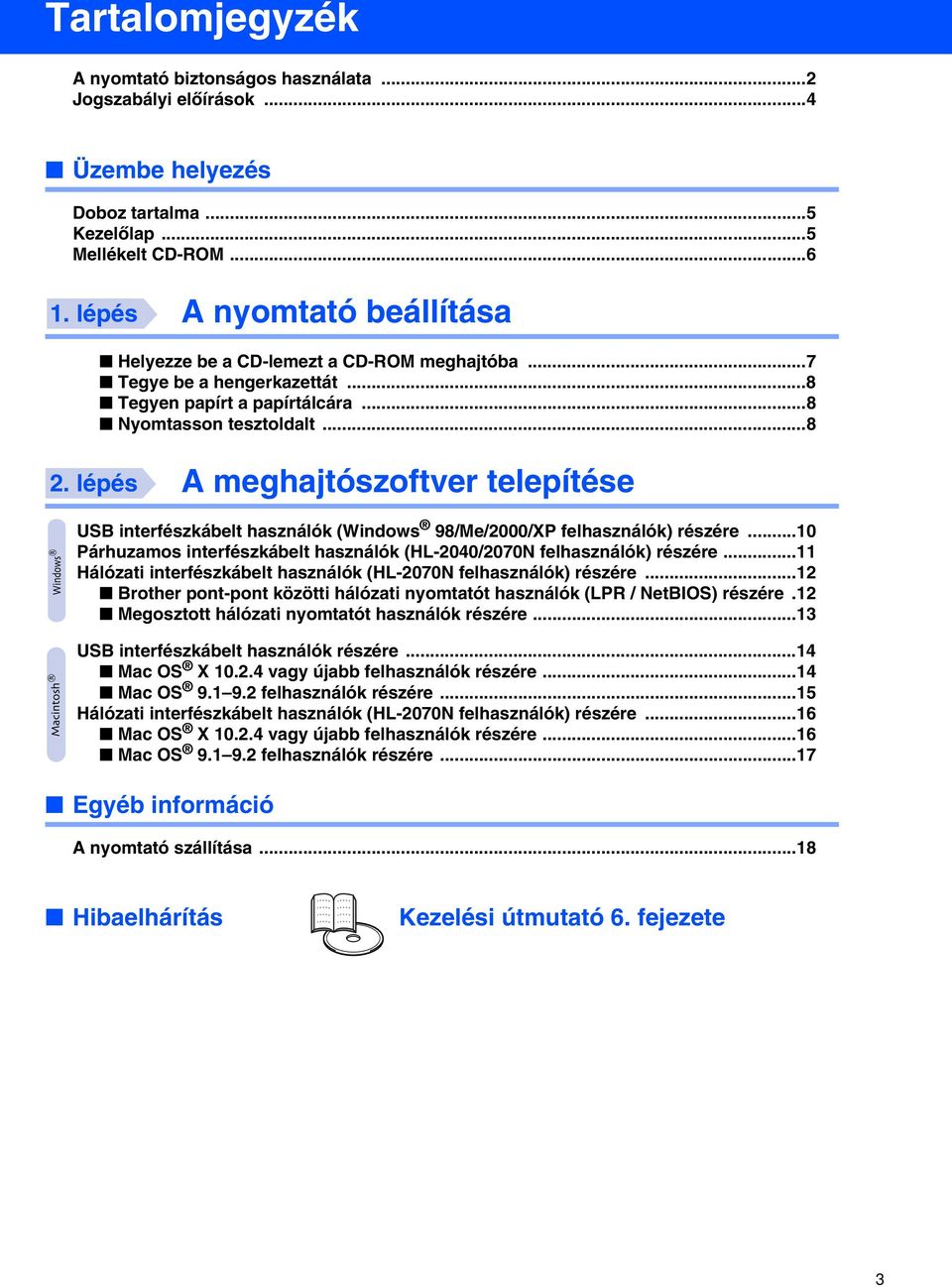

3 Tartalomjegyzék A nyomtató biztonságos használata...2 Jogszabályi előírások...4 Üzembe helyezés Doboz tartalma...5 Kezelőlap...5 Mellékelt CD-ROM lépés A nyomtató beállítása Helyezze be a CD-lemezt a CD-ROM meghajtóba...7 Tegye be a hengerkazettát...8 Tegyen papírt a papírtálcára...8 Nyomtasson tesztoldalt lépés interfészkábelt használók ( 98/Me/2000/XP felhasználók) részére...10 Párhuzamos interfészkábelt használók (HL-2040/2070N felhasználók) részére...11 interfészkábelt használók (HL-2070N felhasználók) részére...12 Brother pont-pont közötti hálózati nyomtatót használók (LPR / NetBIOS) részére.12 Megosztott hálózati nyomtatót használók részére...13 interfészkábelt használók részére...14 Mac OS X vagy újabb felhasználók részére...14 Mac OS felhasználók részére...15 interfészkábelt használók (HL-2070N felhasználók) részére...16 Mac OS X vagy újabb felhasználók részére...16 Mac OS felhasználók részére...17 Egyéb információ A nyomtató szállítása...18 Hibaelhárítás Kezelési útmutató 6. fejezete 3

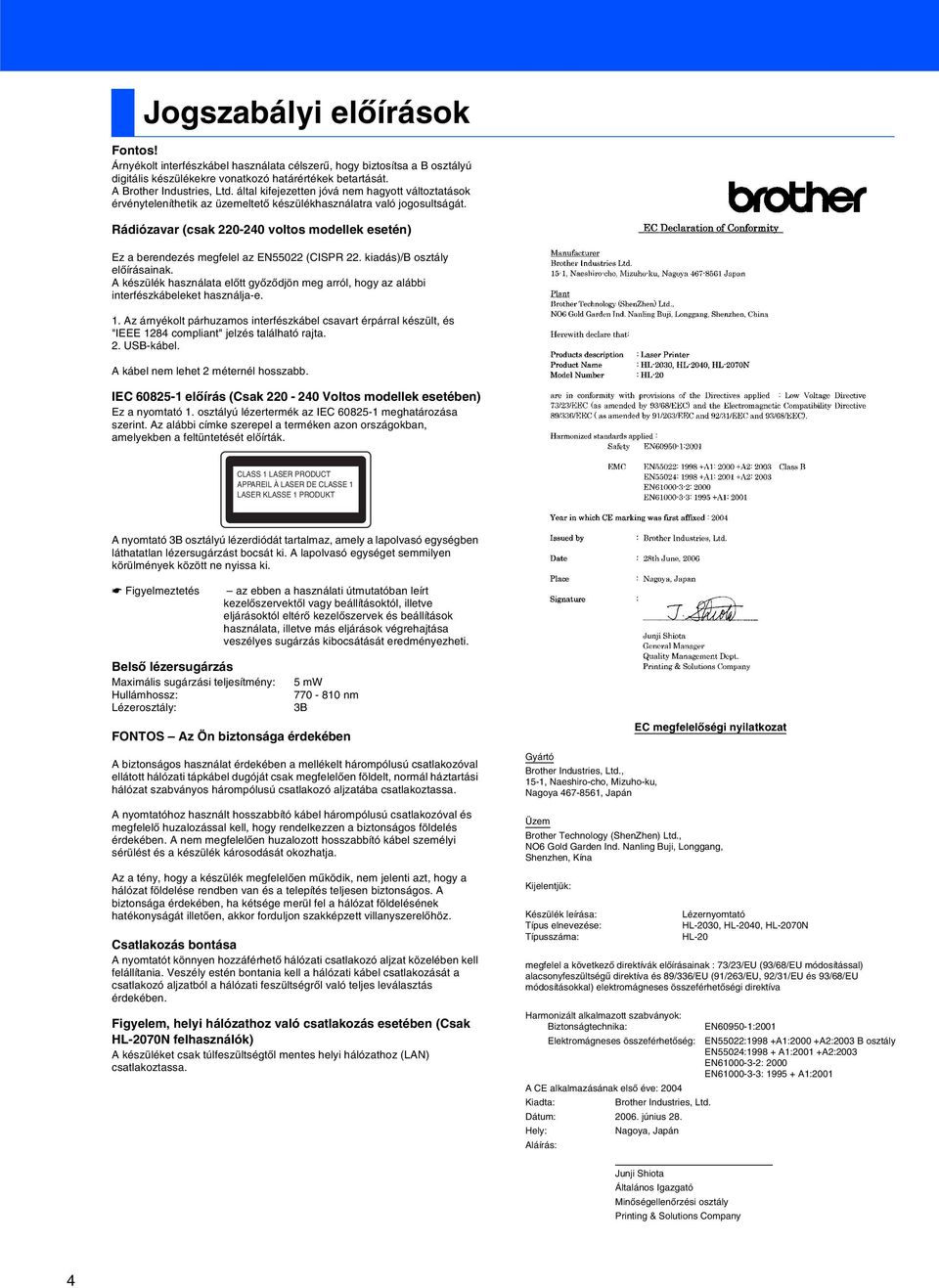

4 Jogszabályi előírások Fontos! Árnyékolt interfészkábel használata célszerű, hogy biztosítsa a B osztályú digitális készülékekre vonatkozó határértékek betartását. A Brother Industries, Ltd. által kifejezetten jóvá nem hagyott változtatások érvényteleníthetik az üzemeltető készülékhasználatra való jogosultságát. Rádiózavar (csak voltos modellek esetén) Ez a berendezés megfelel az EN55022 (CISPR 22. kiadás)/b osztály előírásainak. A készülék használata előtt győződjön meg arról, hogy az alábbi interfészkábeleket használja-e. 1. Az árnyékolt párhuzamos interfészkábel csavart érpárral készült, és "IEEE 1284 compliant" jelzés található rajta. 2. -kábel. A kábel nem lehet 2 méternél hosszabb. IEC előírás (Csak Voltos modellek esetében) Ez a nyomtató 1. osztályú lézertermék az IEC meghatározása szerint. Az alábbi címke szerepel a terméken azon országokban, amelyekben a feltüntetését előírták. CLASS 1 LASER PRODUCT APPAREIL À LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT A nyomtató 3B osztályú lézerdiódát tartalmaz, amely a lapolvasó egységben láthatatlan lézersugárzást bocsát ki. A lapolvasó egységet semmilyen körülmények között ne nyissa ki. Figyelmeztetés az ebben a használati útmutatóban leírt kezelőszervektől vagy beállításoktól, illetve eljárásoktól eltérő kezelőszervek és beállítások használata, illetve más eljárások végrehajtása veszélyes sugárzás kibocsátását eredményezheti. Belső lézersugárzás Maximális sugárzási teljesítmény: 5 mw Hullámhossz: nm Lézerosztály: 3B FONTOS Az Ön biztonsága érdekében A biztonságos használat érdekében a mellékelt hárompólusú csatlakozóval ellátott hálózati tápkábel dugóját csak megfelelően földelt, normál háztartási hálózat szabványos hárompólusú csatlakozó aljzatába csatlakoztassa. A nyomtatóhoz használt hosszabbító kábel hárompólusú csatlakozóval és megfelelő huzalozással kell, hogy rendelkezzen a biztonságos földelés érdekében. A nem megfelelően huzalozott hosszabbító kábel személyi sérülést és a készülék károsodását okozhatja. Az a tény, hogy a készülék megfelelően működik, nem jelenti azt, hogy a hálózat földelése rendben van és a telepítés teljesen biztonságos. A biztonsága érdekében, ha kétsége merül fel a hálózat földelésének hatékonyságát illetően, akkor forduljon szakképzett villanyszerelőhöz. Csatlakozás bontása A nyomtatót könnyen hozzáférhető hálózati csatlakozó aljzat közelében kell felállítania. Veszély estén bontania kell a hálózati kábel csatlakozását a csatlakozó aljzatból a hálózati feszültségről való teljes leválasztás érdekében. Figyelem, helyi hálózathoz való csatlakozás esetében (Csak HL-2070N felhasználók) A készüléket csak túlfeszültségtől mentes helyi hálózathoz (LAN) csatlakoztassa. Gyártó Brother Industries, Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya , Japán EC megfelelőségi nyilatkozat Üzem Brother Technology (ShenZhen) Ltd., NO6 Gold Garden Ind. Nanling Buji, Longgang, Shenzhen, Kína Kijelentjük: Készülék leírása: Típus elnevezése: Típusszáma: Lézernyomtató HL-2030, HL-2040, HL-2070N HL-20 megfelel a következő direktívák előírásainak : 73/23/EU (93/68/EU módosítással) alacsonyfeszültségű direktíva és 89/336/EU (91/263/EU, 92/31/EU és 93/68/EU módosításokkal) elektromágneses összeférhetőségi direktíva Harmonizált alkalmazott szabványok: Biztonságtechnika: Elektromágneses összeférhetőség: A CE alkalmazásának első éve: 2004 Kiadta: Brother Industries, Ltd. Dátum: június 28. Hely: Nagoya, Japán Aláírás: EN :2001 EN55022:1998 +A1:2000 +A2:2003 B osztály EN55024: A1:2001 +A2:2003 EN : 2000 EN : A1:2001 Junji Shiota Általános Igazgató Minőségellenőrzési osztály Printing & Solutions Company 4

5 Üzembe helyezés Doboz tartalma Nyomtató CD-ROM (kezelési útmutatóval) Gyors beállítási útmutató Hengerkazetta (festékkazettával) kábel A doboz tartalma országonként eltérő lehet. Őrizze meg a csomagolóanyagokat és a nyomtató dobozát, mivel szüksége lehet rájuk a nyomtató esetleges későbbi szállításakor. Kezelőlap Toner amikor a festék kifogyóban van vagy kifogyott, akkor világít a világító dióda. Drum a henger élettartama vége felé közeledik, akkor világít a világító dióda. Paper akkor világít a világító dióda, ha egy fedél nyitva van, illetve papírelakadás történt. Ready ha a nyomtató készen áll, illetve hátralévő adatok várnak nyomtatásra, akkor világít a világító dióda. Go gomb Ébredés / Hibajavítás / Lapdobás / Feladattörlés / Újranyomtatás Kezelési útmutató 3. fejezete Nyomtató LED diódák Nyomtató LED Készenlét / Kikapcsolt : Villog : VILÁGÍT : SÖTÉT Melegedés Kész Adatok fogadása Adat maradt Toner Drum Paper Ready Nyomtató LED Festék kifogyóban Henger élettartama vége Zöld Zöld Zöld Zöld Henger élettartama hamarosan vége Fedél nyitva / Papírelakadás Nincs papíradagoló tálca Szerviz hiba Toner Sárga* Sárga Sárga Drum Paper Sárga* Sárga Vörös Vörös Vörös Ready Zöld Zöld Zöld Kezelési útmutató 5. fejezet 5. fejezet 5. fejezet 6. fejezet 1. fejezet 3. fejezet * A LED 2 másodpercig világít, majd 3 másodpercig sötét. 5

6 Mellékelt CD-ROM A CD-ROM-on sokféle információt találhat. Mac OS X vagy újabb felhasználók Mac OS felhasználók A Mac OS nem támogatja ezt a képernyőképet. 1 Kezdeti beállítás Oktatófilm a nyomtató beállításához. 2 Meghajtószoftver telepítése Telepítse a nyomtató-illesztőprogramot. 3 Telep. meghajtókat vagy progr. kat. Telepítse az opcionális illesztőprogramokat, segédprogramokat és hálózatkezelő eszközöket. 4 Dokumentáció PDF formátumban olvassa el a Kezelési útmutatót és a kezelési útmutatót. (Olvasó program mellékelve) A meghajtó telepítésekor a PDF formátumban rendelkezésre bocsátott Kezelési útmutató automatikusan telepítésre kerül. (Csak felhasználók) Az Indítás gombból válassza ki a Programokat, nyomtatóját (pl. Brother HL-2070N) és a Kezelési útmutatót. Ha nem kívánja telepíteni a Kezelési útmutatót, akkor a Telepítésből válassza az Egyedi telepítést, és a meghajtó telepítésekor töröije a PDF Kezelési útmutatót. 5 On-line regisztráció Végezze el a termék online regisztrálását. 6 Brother Solutions Center A Brother Solutions Center ( valamennyi, a nyomtatójára vonatkozó szükséges információt szolgáltatja. Töltse le nyomtatója legfrissebb meghajtóit és segédprogramjait, olvassa el a gyakran feltett kérdésekre adott válaszokat és hibakeresési javaslatokat, hogy a legtöbbet kihozhassa Brother termékéből. 6

7 1. lépés A nyomtató beállítása 1 Helyezze be a CD-lemezt a CD-ROM meghajtóba felhasználóknak NE csatlakoztassa az interfészkábelt! A meghajtó telepítése során figyelmeztetni fogják az interfészkábel csatlakoztatására. Macintosh felhasználóknak NE csatlakoztassa az interfészkábelt! A meghajtó telepítése során figyelmeztetni fogják az interfészkábel csatlakoztatására. Beállítás Az Ön nyomtatója 1 Helyezze be a CD-lemezt a CD-ROM meghajtóba. Automatikusan megjelenik a nyitókép. Válassza a nyomtató típusát és nyelvét. 2 Kattintson az Kezdeti beállítás ikonjára a menüoldalon. 1 Mac OS felhasználók: Lapozzon a 8. oldalra. Mac OS vagy újabb felhasználók: Helyezze be a CD-lemezt a CD-ROM meghajtóba, majd kattintson kétszer az Asztalon lévő HL2000 ikonra. Kattintson kétszer a Start Here OSX ikonra. Kövesse a képernyőn megjelenő utasításokat. Mac OS X vagy újabb felhasználók Nyomtató-illesztőprogram telepítése Párhuzamos 2 Kattintson az Kezdeti beállítás ikonjára a menüoldalon. Macintosh 3 Megjelennek az első üzembe helyezés útmutatásai, és kövesse a oldal lépéseit. Macintosh 3 Megjelennek az első üzembe helyezés útmutatásai, és kövesse a 8. oldal lépéseit. 7

8 1. lépés A nyomtató beállítása 2 Tegye be a hengerkazettát NE csatlakoztassa az interfészkábelt! A meghajtó telepítése során figyelmeztetni fogják az interfészkábel csatlakoztatására. 2 A lapvezető kioldó karjának megnyomásával a lapvezetőket tolja el a lapméretnek megfelelően. Ellenőrizze, hogy a lapvezetők szilárdan illeszkednek-e a horonyba. Lapvezető kioldó kar 1 Nyissa fel a nyomtató homloklapját. 2 Csomagolja ki a hengerkazettát. 3 Néhányszor vízszintesen rázza meg a hengerkazettát a festék egyenletes eloszlatása érdekében. 3 Papírelakadás és adagolási hibák megelőzésére jól pergesse át a lapokat. 4 Tegyen papírt a papírtálcára. Ellenőrizze, hogy a papírköteg síma-e és a maximális magasság jelzés alatt marad-e. Idáig. 5 Ütközésig tolja a papírtálcát a nyomtatóba. 4 Tegye a hengerkazettát a nyomtatóba. 5 Hajtsa fel a nyomtató homloklapját. 3 Tegyen papírt a papírtálcára 1 Teljesen húzza ki a papírtálcát a nyomtatóból. 4 Nyomtasson tesztoldalt 1 Győződjön meg arról, hogy a nyomtató üzemkapcsolója ki van kapcsolva. Csatlakoztassa a hálózati tápkábelt a nyomtatóhoz. 2 Csatlakoztassa a hálózati tápkábelt egy hálózati aljzatba. Kapcsolja be a nyomtatót. 3 Miután a nyomtató bemelegedett, a Ready világító dióda villogása megszűnik, és folyamatosan, zöld színnel világít. 4 Nyomja meg a Go gombot. A nyomtató tesztoldalt nyomtat. Győződjön meg arról, hogy a tesztoldal kinyomtatása helyesen történt meg. Hajtsa ki a kihajtható támaszt. 8

9 2. lépés Kövesse az operációs rendszernek és interfészkábelnek megfelelő utasításokat ezen az oldalon. A Gyors beállítási útmutató képei XP operációs rendszert feltételeznek. A Gyors beállítási útmutató Mac OS X képei Mac OS X 10.3 operációs rendszert feltételeznek. A nyomtató beállítása interfészkábelt... Lapozzon a(z) 10. oldalra használók részére Párhuzamos interfészkábelt... Lapozzon a(z) 11. oldalra használók részére Párhuzamos interfészkábelt használók részére Brother Peer-to-Peer hálózati...lapozzon a(z) 12. oldalra nyomtatót használók (LPR) Brother Peer-to-Peer hálózati...lapozzon a(z) 12. oldalra nyomtatót használók (NetBIOS) Megosztott hálózati... Lapozzon a(z) 13. oldalra nyomtatót használók interfészkábelt használók részére Mac OS X vagy újabb felhasználók...lapozzon a(z) 14. oldalra Mac OS felhasználók...lapozzon a(z) 15. oldalra Macintosh interfészkábelt használók részére Mac OS X vagy újabb felhasználók...lapozzon a(z) 16. oldalra Mac OS felhasználók...lapozzon a(z) 17. oldalra Macintosh 9

10 2. lépés interfészkábelt használók ( 98/Me/2000/XP felhasználók) részére és a nyomtató csatlakoztatása a PC-hez Ha a PC-n megjelenik a Új hardver varázsló, akkor kattintson a Mégse gombra. MÉGSE 5 Ha megjelenik ez a képernyő, győződjön meg arról, hogy a nyomtató be van kapcsolva. Csatlakoztassa az interfészkábelt a PC-hez, majd a nyomtatóhoz. Kattintson a Tovább gombra. 1 Győződjön meg arról, hogy az interfészkábel NEM csatlakozik a nyomtatóhoz, és csak ezt követően indítsa el a meghajtószoftver telepítését. Ha már csatlakoztatta a kábelt, válassza le. 2 Kattintson a Meghajtószoftver telepítése ikonra a menüképernyőn. 6 Kattintson a Befejezés gombra. 98/Me felhasználók részére: A telepítés befejeződött. 2000/XP felhasználók részére: Lépjen a Nyomtató alapértelmezett nyomtatóként történő beállítása című részre a következő oldalon. 3 Válassza az -kábel menütételt. 4 Olvassa el figyelmesen a licencszerződést. Ezután kövesse a képernyőn megjelenő utasításokat. 10

11 Párhuzamos interfészkábelt használók (HL-2040/2070N felhasználók) részére A nyomtató alapértelmezett nyomtatóként történő beállítása (Csak 2000/XP felhasználók részére) A nyomtató csatlakoztatása PC-jéhez és a meghajtó telepítése 1 Kattintson a Meghajtószoftver telepítése ikonra a menüképernyőn. A nyomtató beállítása 1 Kattintson a Start gombra, majd a Nyomtatók és faxok tételre. 2 Válassza ki a megfelelő nyomtató ikonját. 2 Válassza a Párhuzamos interfész menütételt. 3 Kapcsolja ki a nyomtatót. 4 Csatlakoztassa a párhuzamos interfészkábelt a PC-hez, majd a nyomtatóhoz. Párhuzamos 3 A Fájl menüben válassza a Beállítás alapértelmezettként tételt. 5 Olvassa el figyelmesen a licencszerződést. Ezután kövesse a képernyőn megjelenő utasításokat. 6 Kattintson a Befejezés gombra. 7 Kapcsolja be a nyomtatót. A telepítés befejeződött. A telepítés befejeződött. 11

12 2. lépés interfészkábelt használók (HL-2070N felhasználók) részére Brother pont-pont közötti hálózati nyomtatót használók (LPR / NetBIOS) részére Ha a nyomtatót hálózatához kívánja csatlakoztatni, akkor a telepítés előtt célszerű a rendszergazdátértesítenie, illetve elolvasnia a kezelési útmutatót. Ha Személyi Tűzfalat használ (Pl. a Windows XP internet csatlakozás tűzfala), akkor a telepítés előtt tiltsa le. Ha meggyőződött arról, hogy tud nyomtatni, akkor engedélyezze újra Személyes Tűzfalát. A nyomtató csatlakoztatása a hálózathoz és a meghajtó telepítése 1 Kattintson a Meghajtószoftver telepítése ikonra a menüképernyőn. 7 Válassza ki a Brother pont-pont közötti hálózati nyomtató tételt, majd kattintson a Következő gombra. 2 Válassza a interfész menütételt. 3 Kapcsolja ki a nyomtatót. 4 Csatlakoztassa a hálózati interfészkábelt a nyomtatóhoz, majd a csomóponti csatlakozó szabad portjához. 5 Kapcsolja be a nyomtatót. 8 LPR felhasználók részére: Jelölje meg a Keressen a hálózati eszközök között és válasszon a talált eszközök közül (Ajánlott) választókapcsolót. Vagy írja be a nyomtatója IP-címét vagy csomóponti nevét. Kattintson a Tovább gombra. NetBIOS felhasználók részére: Jelölje meg a Keressen a hálózati eszközök között és válasszon a talált eszközök közül (Ajánlott) választókapcsolót. Kattintson a Következő gombra. 6 Olvassa el figyelmesen a licencszerződést. Ezután kövesse a képernyőn megjelenő utasításokat. Ha nem biztos a nyomtató IP-címét vagy csomóponti nevét illetően, forduljon a rendszergazdához. 12

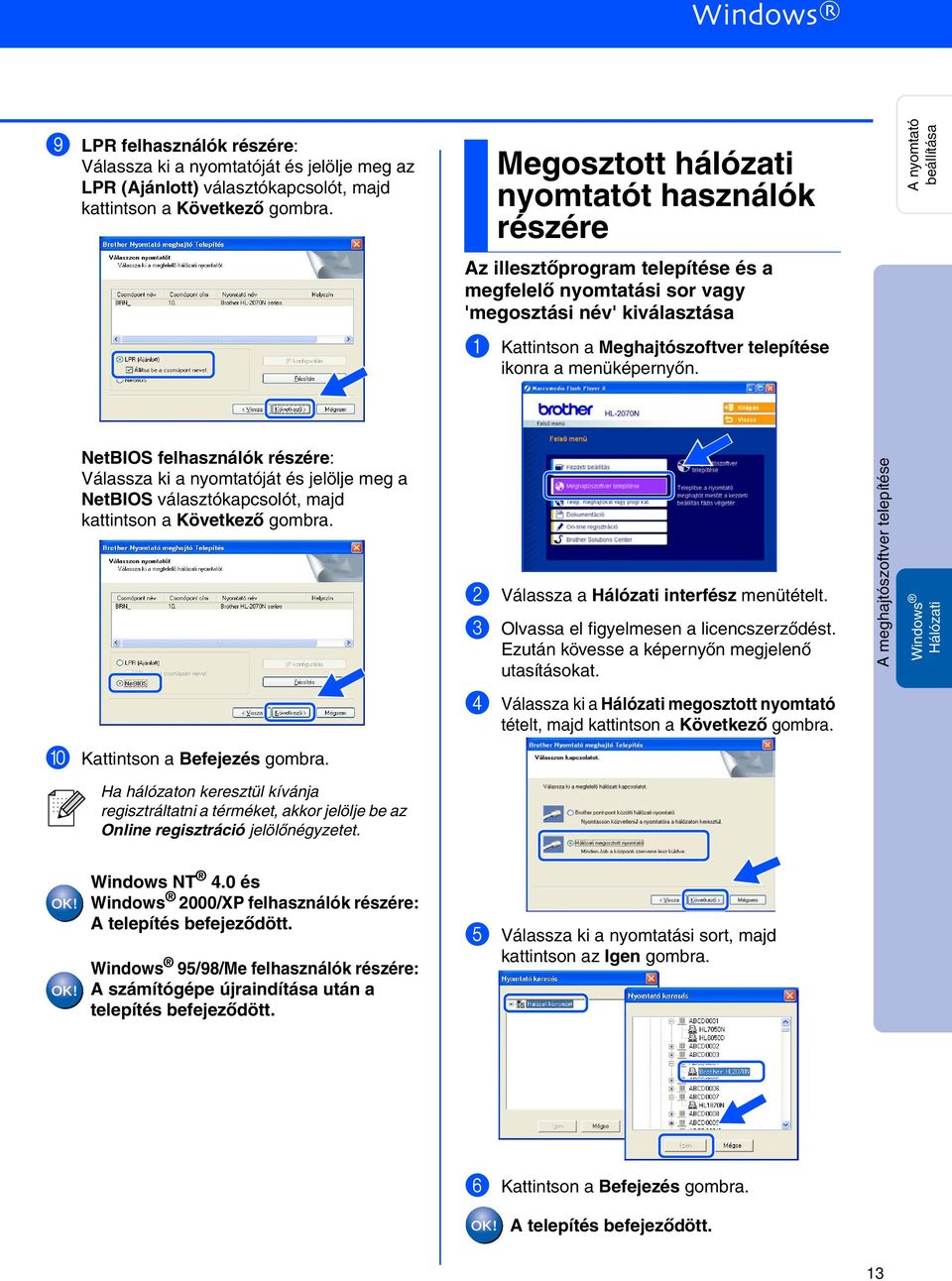

13 9 LPR felhasználók részére: Válassza ki a nyomtatóját és jelölje meg az LPR (Ajánlott) választókapcsolót, majd kattintson a Következő gombra. Megosztott hálózati nyomtatót használók részére A nyomtató beállítása Az illesztőprogram telepítése és a megfelelő nyomtatási sor vagy 'megosztási név' kiválasztása 1 Kattintson a Meghajtószoftver telepítése ikonra a menüképernyőn. NetBIOS felhasználók részére: Válassza ki a nyomtatóját és jelölje meg a NetBIOS választókapcsolót, majd kattintson a Következő gombra. 2 Válassza a interfész menütételt. 3 Olvassa el figyelmesen a licencszerződést. Ezután kövesse a képernyőn megjelenő utasításokat. 4 Válassza ki a megosztott nyomtató tételt, majd kattintson a Következő gombra. 0 Kattintson a Befejezés gombra. Ha hálózaton keresztül kívánja regisztráltatni a térméket, akkor jelölje be az Online regisztráció jelölőnégyzetet. Windows NT 4.0 és 2000/XP felhasználók részére: A telepítés befejeződött. 95/98/Me felhasználók részére: A számítógépe újraindítása után a telepítés befejeződött. 5 Válassza ki a nyomtatási sort, majd kattintson az Igen gombra. 6 Kattintson a Befejezés gombra. A telepítés befejeződött. 13

14 2. lépés interfészkábelt használók részére Mac OS X vagy újabb felhasználók részére A nyomtató csatlakoztatása Macintosh gépéhez és a meghajtó telepítése. 1 Kattintson a Meghajtószoftver telepítése ikonra a menüképernyőn. 8 Kattintson az Add tételre. 9 Válassza az tételt. 2 Válassza a interface menütételt. Kövesse a képernyőn megjelenő utasításokat, majd indítsa újra a Macintosh számítógépet. 3 Csatlakoztassa az interfészkábelt a Macintosh-hoz, majd a nyomtatóhoz. 0 Válassza ki a megfelelő nyomtatót, majd kattintson az Add gombra. 4 Győződjön meg arról, hogy a nyomtató be van kapcsolva. 5 A Go menüben válassza az Applications tételt. A A Printer Setup Utility menüben válassza a Quit Printer Setup Utility tételt. 6 Nyissa meg a Utilities mappát. 7 Kattintson a Printer Setup Utility ikonra. A telepítés befejeződött. 14

15 Mac OS felhasználók részére A nyomtató csatlakoztatása Macintosh gépéhez és a meghajtó telepítése. A nyomtató beállítása 1 Helyezze be a CD-lemezt a CD-ROM meghajtóba. Nyissa meg a Mac OS9 mappát. 5 Győződjön meg arról, hogy a nyomtató be van kapcsolva. 6 Az Apple menüben nyissa meg a Chooser ablakot. 2 Nyissa meg a nyelv mappát. 7 Kattintson a Brother Laser ikonra, és jelölje ki a megfelelő nyomtatót. Zárja be a Chooser ablakot. Nyomtató-illesztőprogram telepítése 3 Kattintson kétszer a Printer Driver Installer ikonra a nyomtató-illesztőprogram telepítéséhez. Kövesse a képernyőn megjelenő utasításokat, majd indítsa újra a Macintosh számítógépet. A telepítés befejeződött. Macintosh. 4 Csatlakoztassa az interfészkábelt a Macintosh-hoz, majd a nyomtatóhoz. 15

16 2. lépés interfészkábelt használók (HL-2070N felhasználók) részére Mac OS X vagy újabb felhasználók részére A nyomtató csatlakoztatása Macintosh gépéhez és a meghajtó telepítése. 1 Kattintson a Meghajtószoftver telepítése ikonra a menüképernyőn. 9 Kattintson az Add tételre. 0 Válassza ki a következőket. 2 Válassza a Network interface tételt és kövesse a képernyőn megjelenő utasításokat. Indítsa újra a Macintosh számítógépet. 3 Kapcsolja ki a nyomtatót. 4 Csatlakoztassa a hálózati interfészkábelt a nyomtatóhoz, majd a csomóponti csatlakozó szabad portjához. A Válassza ki a Brother HL-2070N series tételt, majd kattintson az Add gombra. 5 Kapcsolja be a nyomtatót. 6 A Go menüben válassza az Applications tételt. kezelési útmutató 6. fejezete. B A Printer Setup Utility menüben válassza a Quit Printer Setup Utility tételt. 7 Nyissa meg a Utilities mappát. 8 Kattintson kétszer a Printer Setup Utility ikonra. A telepítés befejeződött. 16

17 Mac OS felhasználók részére A nyomtató csatlakoztatása Macintosh gépéhez és a meghajtó telepítése. A nyomtató beállítása 1 Kapcsolja ki a nyomtatót. 2 Csatlakoztassa a hálózati interfészkábelt a nyomtatóhoz, majd a csomóponti csatlakozó szabad portjához. 7 Az Apple menüben nyissa meg a Chooser ablakot. 3 Kapcsolja be a nyomtatót. 4 Helyezze be a CD-lemezt a CD-ROM meghajtóba. Nyissa meg a Mac OS9 mappát. 5 Nyissa meg a nyelv mappát. 8 Kattintson a Brother Laser (IP) ikonra, majd válassza ki a BRN_xxxxxx * tételt. Kattintson a Setup... gombra. * Ahol xxxxxx az Ethernet cím utolsó 6 számjegye. kezelési útmutató 6. fejezete 9 Kattintson az OK gombra. Zárja be a Chooser ablakot. Macintosh Nyomtató-illesztőprogram telepítése 6 Kattintson kétszer a Printer Driver Installer ikonra a nyomtató-illesztőprogram telepítéséhez. Kövesse a képernyőn megjelenő utasításokat. A telepítés befejeződött. 17

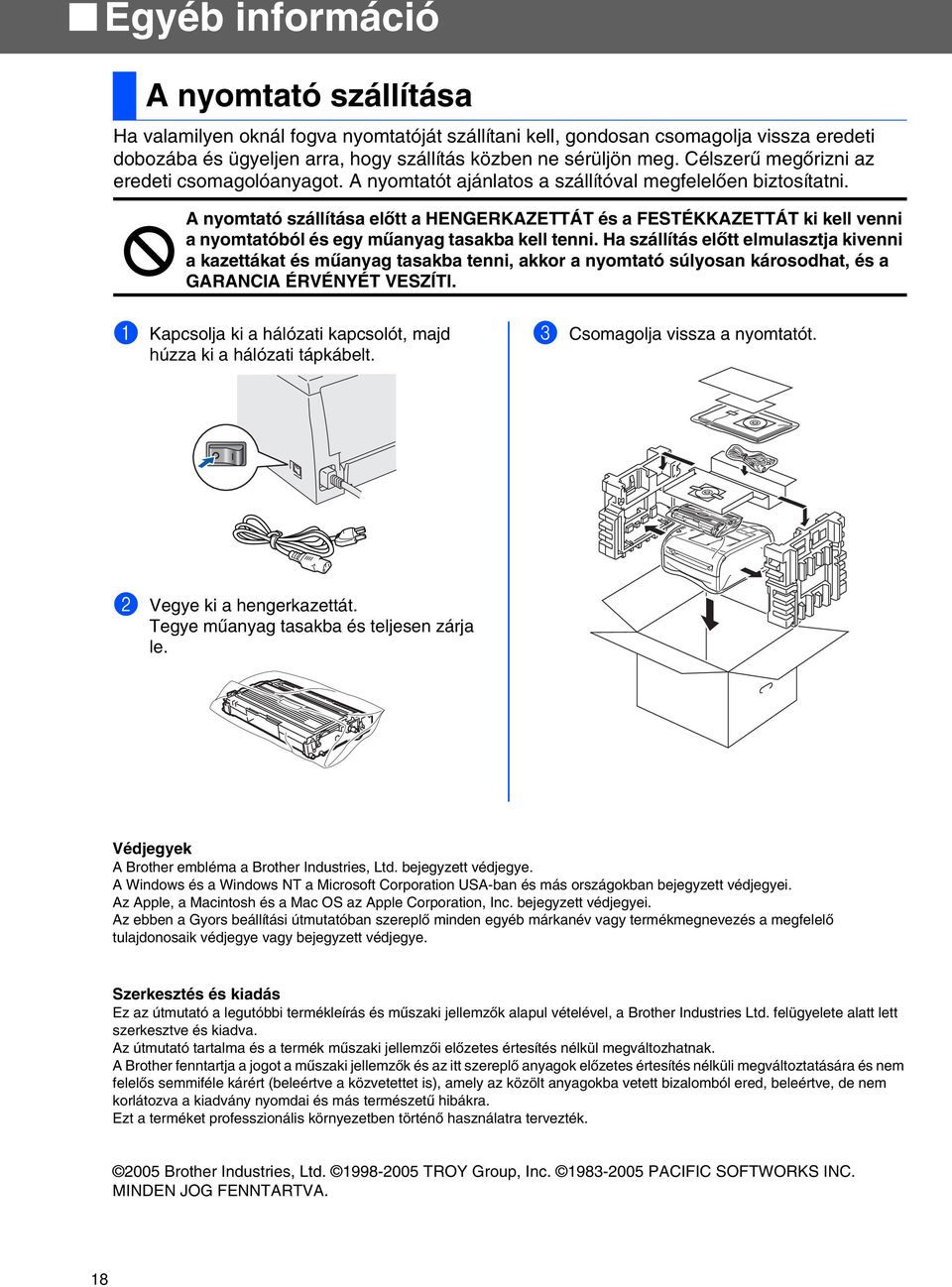

18 Egyéb információ A nyomtató szállítása Ha valamilyen oknál fogva nyomtatóját szállítani kell, gondosan csomagolja vissza eredeti dobozába és ügyeljen arra, hogy szállítás közben ne sérüljön meg. Célszerű megőrizni az eredeti csomagolóanyagot. A nyomtatót ajánlatos a szállítóval megfelelően biztosítatni. A nyomtató szállítása előtt a HENGERKAZETTÁT és a FESTÉKKAZETTÁT ki kell venni a nyomtatóból és egy műanyag tasakba kell tenni. Ha szállítás előtt elmulasztja kivenni a kazettákat és műanyag tasakba tenni, akkor a nyomtató súlyosan károsodhat, és a GARANCIA ÉRVÉNYÉT VESZÍTI. 1 Kapcsolja ki a hálózati kapcsolót, majd húzza ki a hálózati tápkábelt. 3 Csomagolja vissza a nyomtatót. 2 Vegye ki a hengerkazettát. Tegye műanyag tasakba és teljesen zárja le. Védjegyek A Brother embléma a Brother Industries, Ltd. bejegyzett védjegye. A Windows és a Windows NT a Microsoft Corporation USA-ban és más országokban bejegyzett védjegyei. Az Apple, a Macintosh és a Mac OS az Apple Corporation, Inc. bejegyzett védjegyei. Az ebben a Gyors beállítási útmutatóban szereplő minden egyéb márkanév vagy termékmegnevezés a megfelelő tulajdonosaik védjegye vagy bejegyzett védjegye. Szerkesztés és kiadás Ez az útmutató a legutóbbi termékleírás és műszaki jellemzők alapul vételével, a Brother Industries Ltd. felügyelete alatt lett szerkesztve és kiadva. Az útmutató tartalma és a termék műszaki jellemzői előzetes értesítés nélkül megváltozhatnak. A Brother fenntartja a jogot a műszaki jellemzők és az itt szereplő anyagok előzetes értesítés nélküli megváltoztatására és nem felelős semmiféle kárért (beleértve a közvetettet is), amely az közölt anyagokba vetett bizalomból ered, beleértve, de nem korlátozva a kiadvány nyomdai és más természetű hibákra. Ezt a terméket professzionális környezetben történő használatra tervezték Brother Industries, Ltd TROY Group, Inc PACIFIC SOFTWORKS INC. MINDEN JOG FENNTARTVA. 18
