1 Integrated Time Norm Training Heat Exchanger and Column calculation GUIDELINE 2 Útmutató Integrált norma oktatás Statikus készülékek, hőcserélők, kolonnák Compiled by összeállította: Lukáš Noskovič / Sóti Csaba August 2014, Százhalombatta

2 Integrated Time Norm Training Heat Exchanger and Column calculation Integrált norma Integrált norma oktatás Statikus készülékek, hőcserélők, kolonnák Introduction to the integrated Time Norm 2sl. Az integrált norma általános bemutatása Heat exchanger Hőcserélő Standard Work Scope 4sl. Methodology / Base data 8sl. Example 11E306 8sl. Other Works 3sl. Column Kolonna Standard Work Scope 2sl. Methodology / Base data 6sl. Example 11C101 8sl. Munkafolyamatok; Módszerek/ Alapadatok; Példák *Be sure that handouts (norm, examples) are distributed! Győződjön meg róla, hogy a norma-példákat kiosztották!

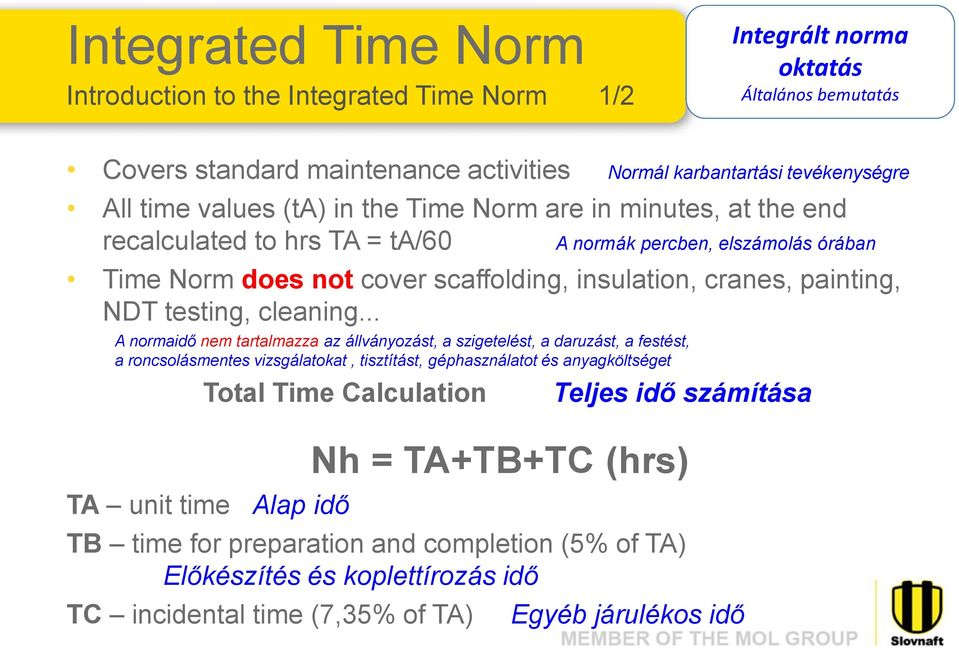

3 Integrated Time Norm Introduction to the Integrated Time Norm 1/2 Integrált norma oktatás Általános bemutatás Covers standard maintenance activities Normál karbantartási tevékenységre All time values (ta) in the Time Norm are in minutes, at the end recalculated to hrs TA = ta/60 A normák percben, elszámolás órában Time Norm does not cover scaffolding, insulation, cranes, painting, NDT testing, cleaning... A normaidő nem tartalmazza az állványozást, a szigetelést, a daruzást, a festést, a roncsolásmentes vizsgálatokat, tisztítást, géphasználatot és anyagköltséget TA unit time Total Time Calculation Alap idő Teljes idő számítása Nh = TA+TB+TC (hrs) TB time for preparation and completion (5% of TA) Előkészítés és koplettírozás idő TC incidental time (7,35% of TA) Egyéb járulékos idő

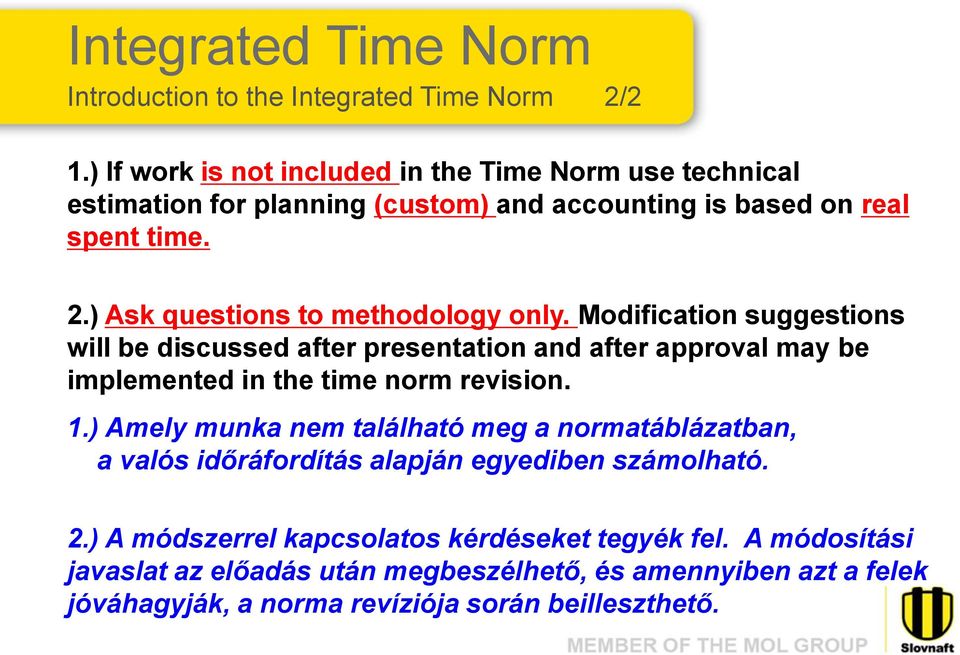

4 Integrated Time Norm Introduction to the Integrated Time Norm 2/2 1.) If work is not included in the Time Norm use technical estimation for planning (custom) and accounting is based on real spent time. 2.) Ask questions to methodology only. Modification suggestions will be discussed after presentation and after approval may be implemented in the time norm revision. 1.) Amely munka nem található meg a normatáblázatban, a valós időráfordítás alapján egyediben számolható. 2.) A módszerrel kapcsolatos kérdéseket tegyék fel. A módosítási javaslat az előadás után megbeszélhető, és amennyiben azt a felek jóváhagyják, a norma revíziója során beilleszthető.

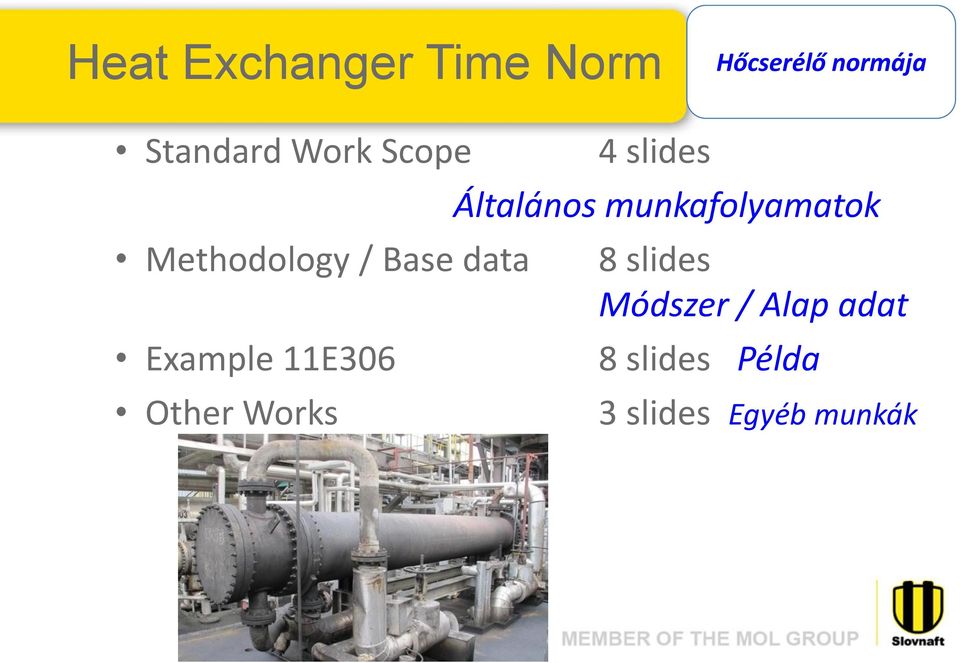

5 Heat Exchanger Time Norm Hőcserélő normája Standard Work Scope Methodology / Base data 4 slides Általános munkafolyamatok 8 slides Módszer / Alap adat Example 11E306 8 slides Példa Other Works 3 slides Egyéb munkák

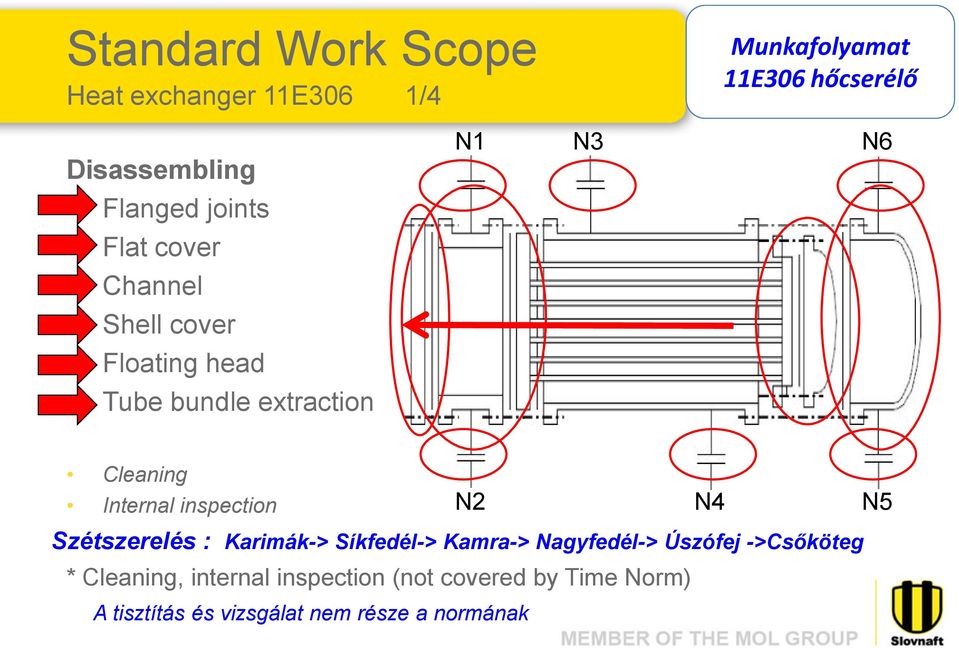

6 Standard Work Scope Heat exchanger 11E306 1/4 Munkafolyamat 11E306 hőcserélő Disassembling N1 N3 N6 Flanged joints Flat cover Channel Shell cover Floating head Tube bundle extraction Cleaning Internal inspection N2 N4 N5 Szétszerelés : Karimák-> Síkfedél-> Kamra-> Nagyfedél-> Úszófej ->Csőköteg * Cleaning, internal inspection (not covered by Time Norm) A tisztítás és vizsgálat nem része a normának

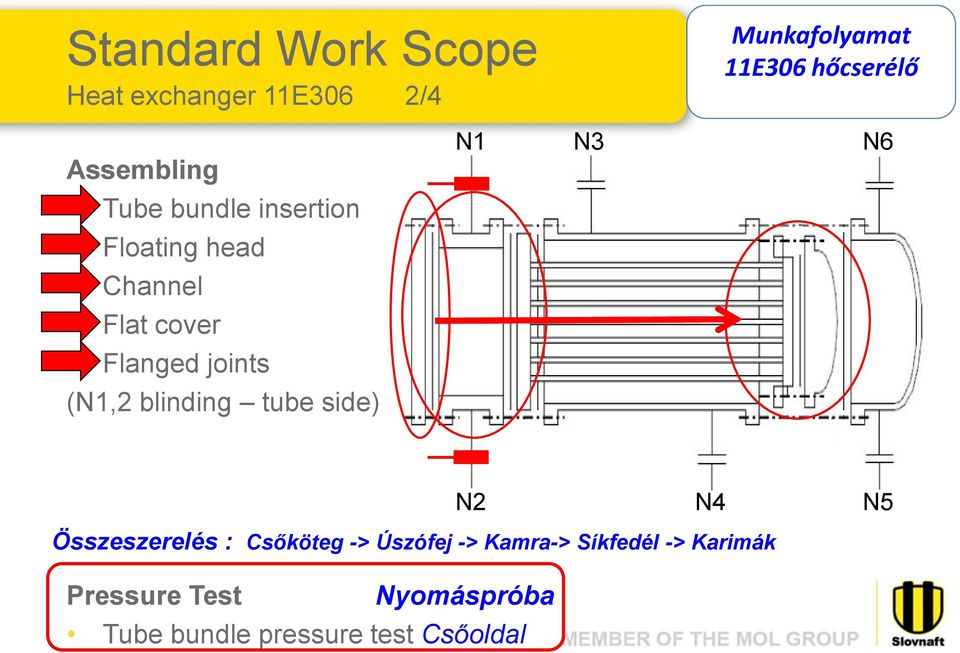

7 Standard Work Scope Heat exchanger 11E306 2/4 Munkafolyamat 11E306 hőcserélő Assembling N1 N3 N6 Tube bundle insertion Floating head Channel Flat cover Flanged joints (N1,2 blinding tube side) N2 N4 N5 Összeszerelés : Csőköteg -> Úszófej -> Kamra-> Síkfedél -> Karimák Pressure Test Nyomáspróba Tube bundle pressure test Csőoldal

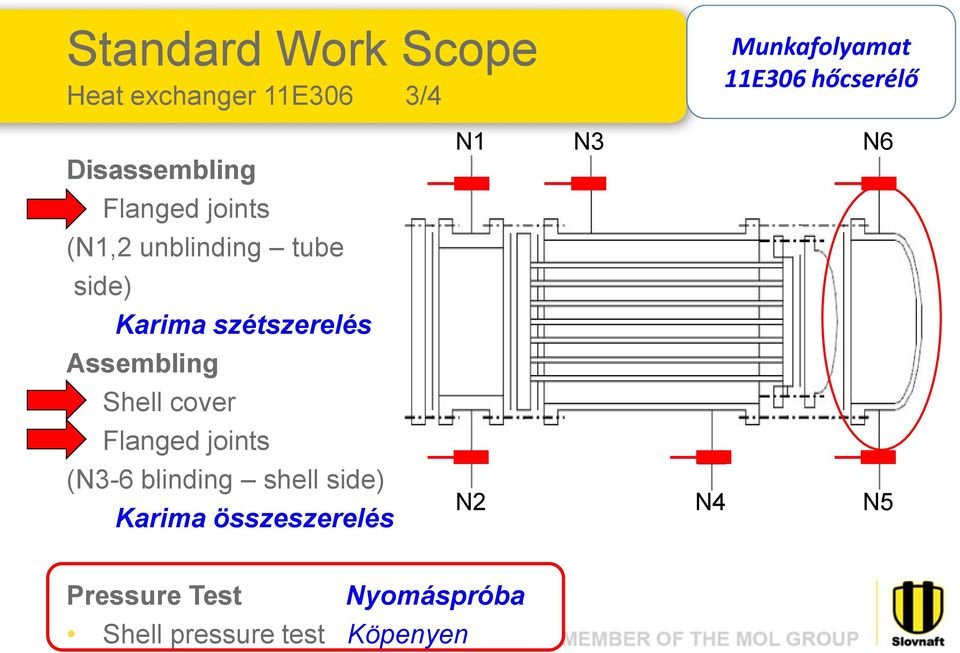

8 Standard Work Scope Heat exchanger 11E306 3/4 Disassembling Flanged joints (N1,2 unblinding tube side) Karima szétszerelés Assembling Shell cover Flanged joints (N3-6 blinding shell side) Karima összeszerelés N1 N2 N3 N4 Munkafolyamat 11E306 hőcserélő N6 N5 Pressure Test Nyomáspróba Shell pressure test Köpenyen

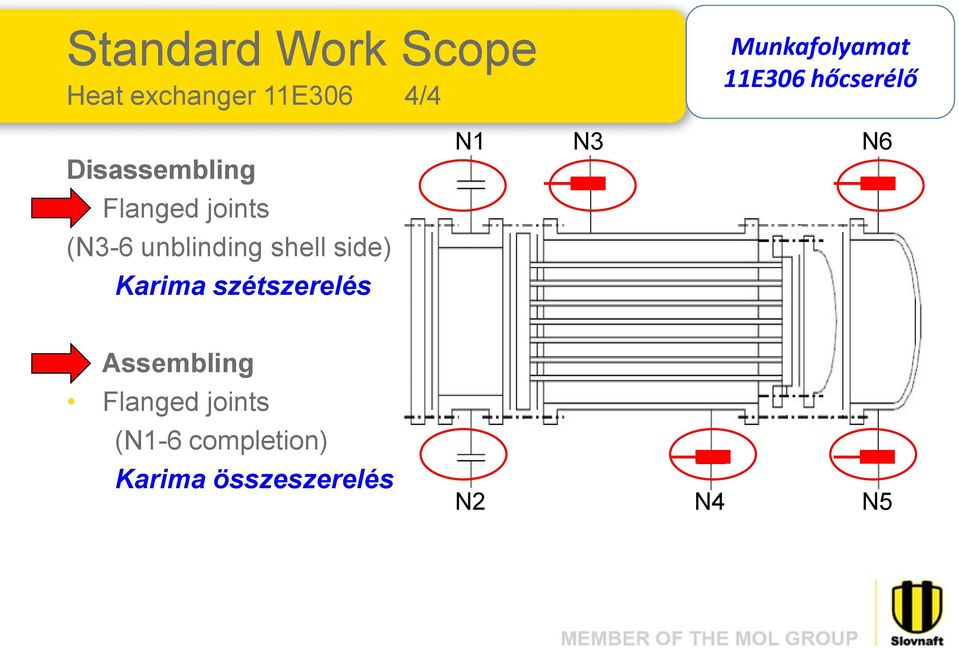

9 Standard Work Scope Heat exchanger 11E306 4/4 Munkafolyamat 11E306 hőcserélő Disassembling N1 N3 N6 Flanged joints (N3-6 unblinding shell side) Karima szétszerelés Assembling Flanged joints (N1-6 completion) Karima összeszerelés N2 N4 N5

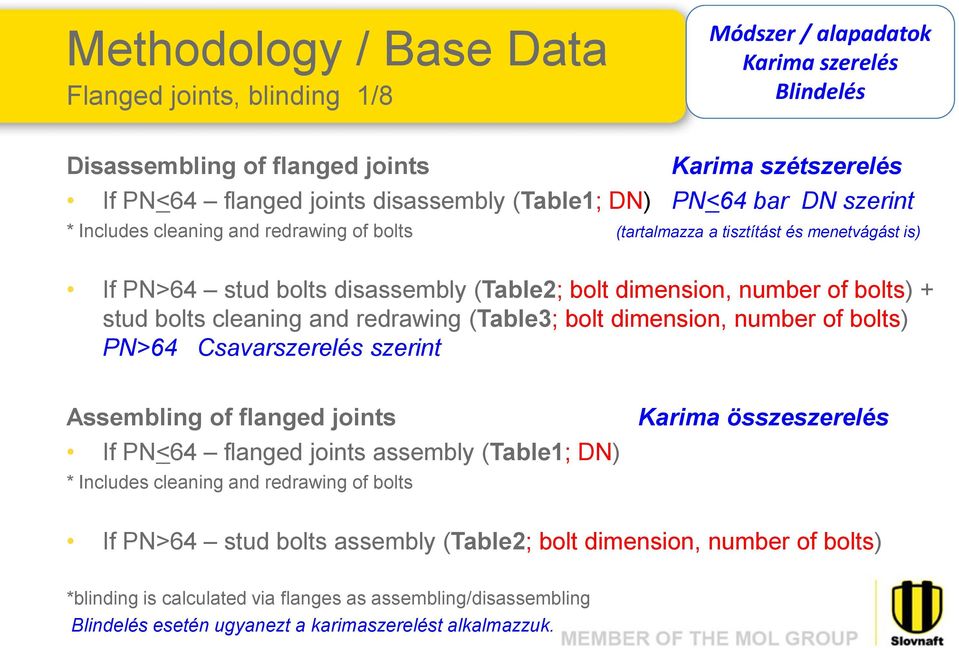

10 Methodology / Base Data Flanged joints, blinding 1/8 Módszer / alapadatok Karima szerelés Blindelés Disassembling of flanged joints Karima szétszerelés If PN<64 flanged joints disassembly (Table1; DN) PN<64 bar DN szerint * Includes cleaning and redrawing of bolts (tartalmazza a tisztítást és menetvágást is) If PN>64 stud bolts disassembly (Table2; bolt dimension, number of bolts) + stud bolts cleaning and redrawing (Table3; bolt dimension, number of bolts) PN>64 Csavarszerelés szerint Assembling of flanged joints If PN<64 flanged joints assembly (Table1; DN) * Includes cleaning and redrawing of bolts Karima összeszerelés If PN>64 stud bolts assembly (Table2; bolt dimension, number of bolts) *blinding is calculated via flanges as assembling/disassembling Blindelés esetén ugyanezt a karimaszerelést alkalmazzuk.

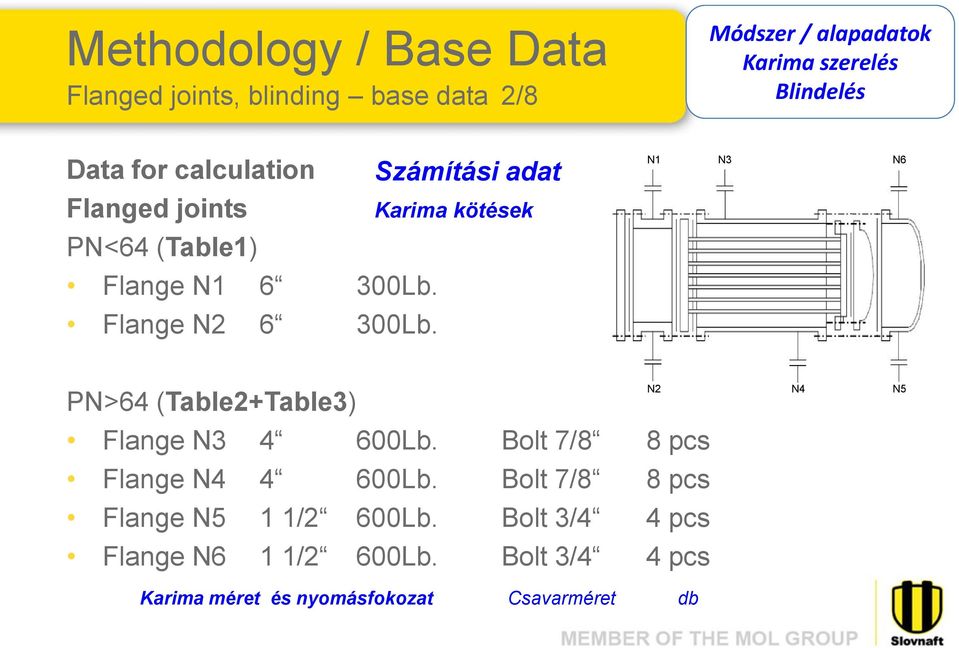

11 Methodology / Base Data Flanged joints, blinding base data 2/8 Módszer / alapadatok Karima szerelés Blindelés Data for calculation Számítási adat N1 N3 N6 Flanged joints Karima kötések PN<64 (Table1) Flange N Lb. Flange N Lb. PN>64 (Table2+Table3) Flange N Lb. Bolt 7/8 8 pcs Flange N Lb. Bolt 7/8 8 pcs Flange N5 1 1/2 600Lb. Bolt 3/4 4 pcs Flange N6 1 1/2 600Lb. Bolt 3/4 4 pcs Karima méret és nyomásfokozat Csavarméret db N2 N4 N5

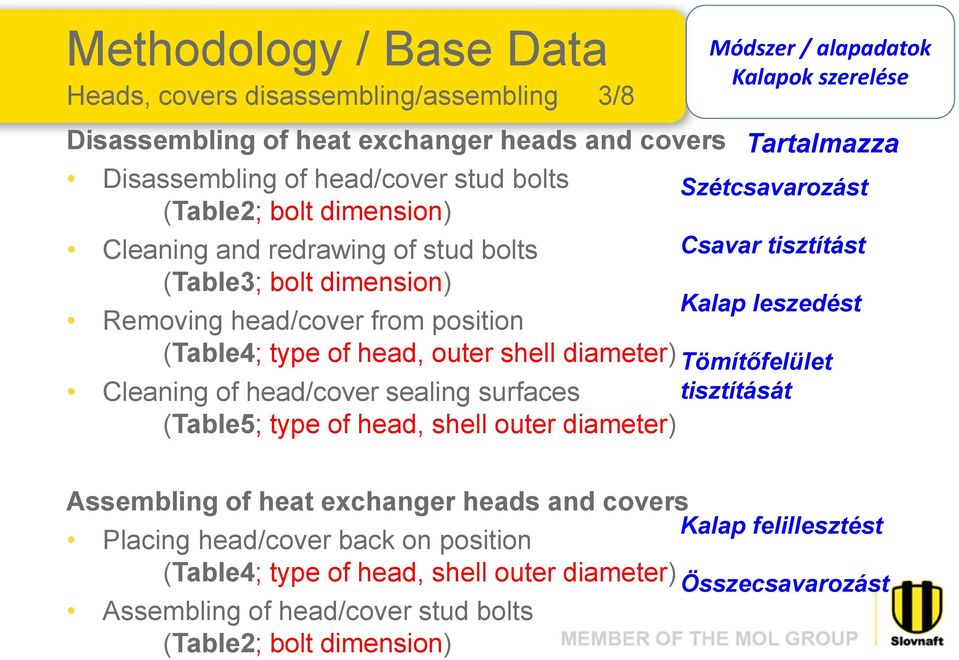

12 Methodology / Base Data Heads, covers disassembling/assembling 3/8 Disassembling of heat exchanger heads and covers Disassembling of head/cover stud bolts (Table2; bolt dimension) Cleaning and redrawing of stud bolts (Table3; bolt dimension) Removing head/cover from position (Table4; type of head, outer shell diameter) Cleaning of head/cover sealing surfaces (Table5; type of head, shell outer diameter) Módszer / alapadatok Kalapok szerelése Tartalmazza Szétcsavarozást Csavar tisztítást Kalap leszedést Tömítőfelület tisztítását Assembling of heat exchanger heads and covers Placing head/cover back on position (Table4; type of head, shell outer diameter) Assembling of head/cover stud bolts (Table2; bolt dimension) Kalap felillesztést Összecsavarozást

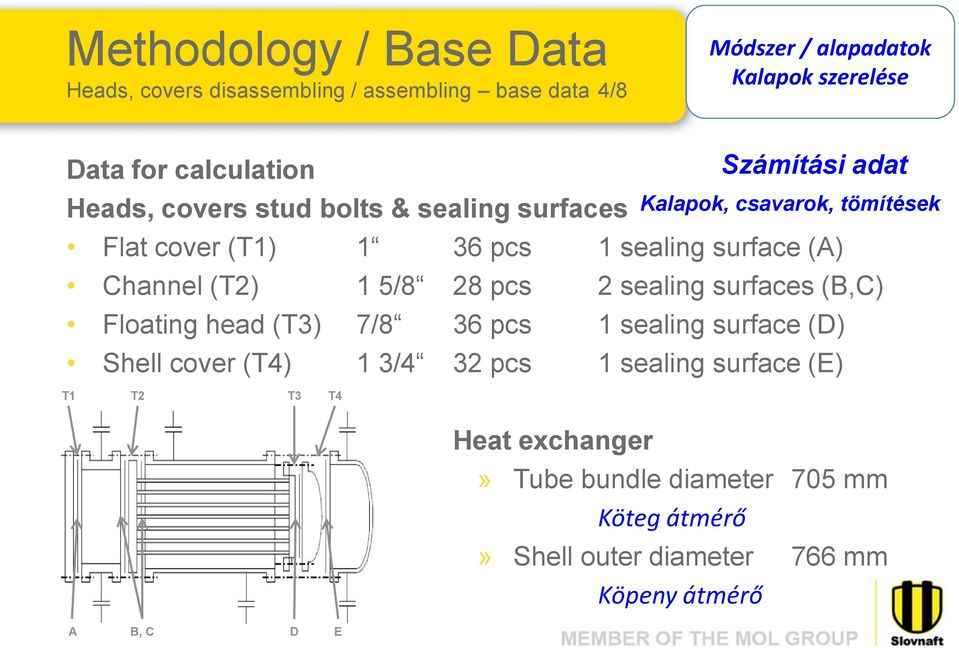

13 Methodology / Base Data Heads, covers disassembling / assembling base data 4/8 Módszer / alapadatok Kalapok szerelése Data for calculation Heads, covers stud bolts & sealing surfaces Flat cover (T1) 1 36 pcs 1 sealing surface (A) Channel (T2) 1 5/8 28 pcs 2 sealing surfaces (B,C) Floating head (T3) 7/8 36 pcs 1 sealing surface (D) Shell cover (T4) 1 3/4 32 pcs 1 sealing surface (E) T1 T2 T3 T4 Számítási adat Kalapok, csavarok, tömítések A B, C D E Heat exchanger» Tube bundle diameter 705 mm Köteg átmérő» Shell outer diameter 766 mm Köpeny átmérő

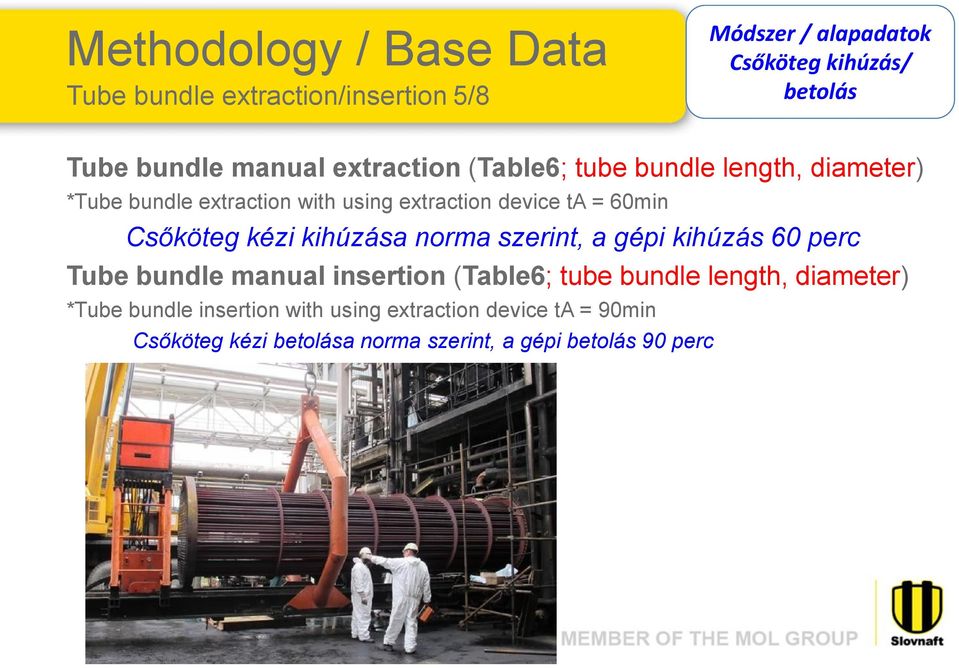

14 Methodology / Base Data Tube bundle extraction/insertion 5/8 Módszer / alapadatok Csőköteg kihúzás/ betolás Tube bundle manual extraction (Table6; tube bundle length, diameter) *Tube bundle extraction with using extraction device ta = 60min Csőköteg kézi kihúzása norma szerint, a gépi kihúzás 60 perc Tube bundle manual insertion (Table6; tube bundle length, diameter) *Tube bundle insertion with using extraction device ta = 90min Csőköteg kézi betolása norma szerint, a gépi betolás 90 perc

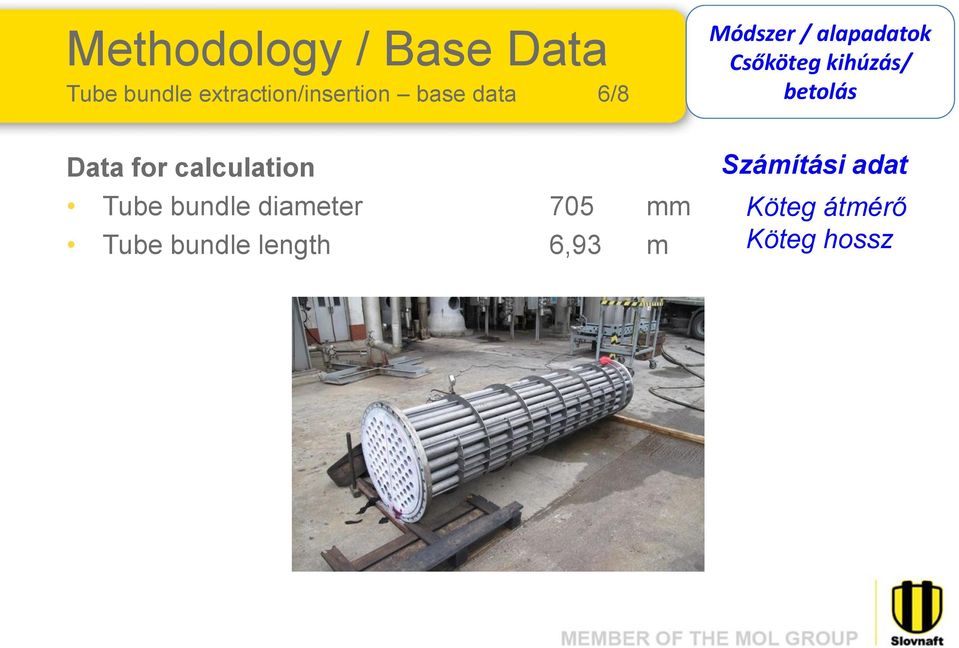

15 Methodology / Base Data Tube bundle extraction/insertion base data 6/8 Módszer / alapadatok Csőköteg kihúzás/ betolás Data for calculation Tube bundle diameter 705 mm Tube bundle length 6,93 m Számítási adat Köteg átmérő Köteg hossz

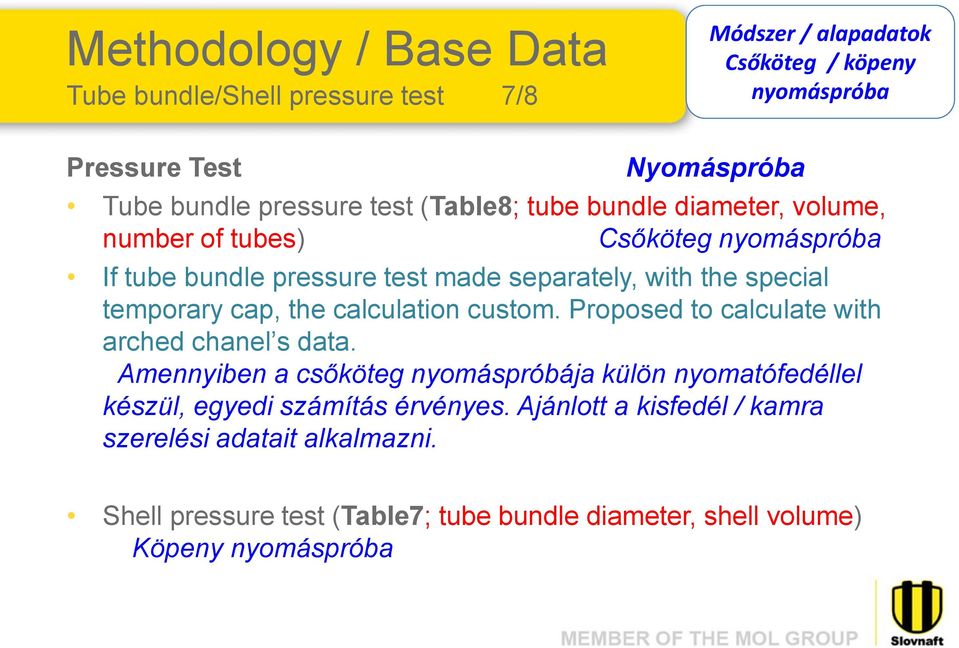

16 Methodology / Base Data Tube bundle/shell pressure test 7/8 Módszer / alapadatok Csőköteg / köpeny nyomáspróba Pressure Test Nyomáspróba Tube bundle pressure test (Table8; tube bundle diameter, volume, number of tubes) Csőköteg nyomáspróba If tube bundle pressure test made separately, with the special temporary cap, the calculation custom. Proposed to calculate with arched chanel s data. Amennyiben a csőköteg nyomáspróbája külön nyomatófedéllel készül, egyedi számítás érvényes. Ajánlott a kisfedél / kamra szerelési adatait alkalmazni. Shell pressure test (Table7; tube bundle diameter, shell volume) Köpeny nyomáspróba

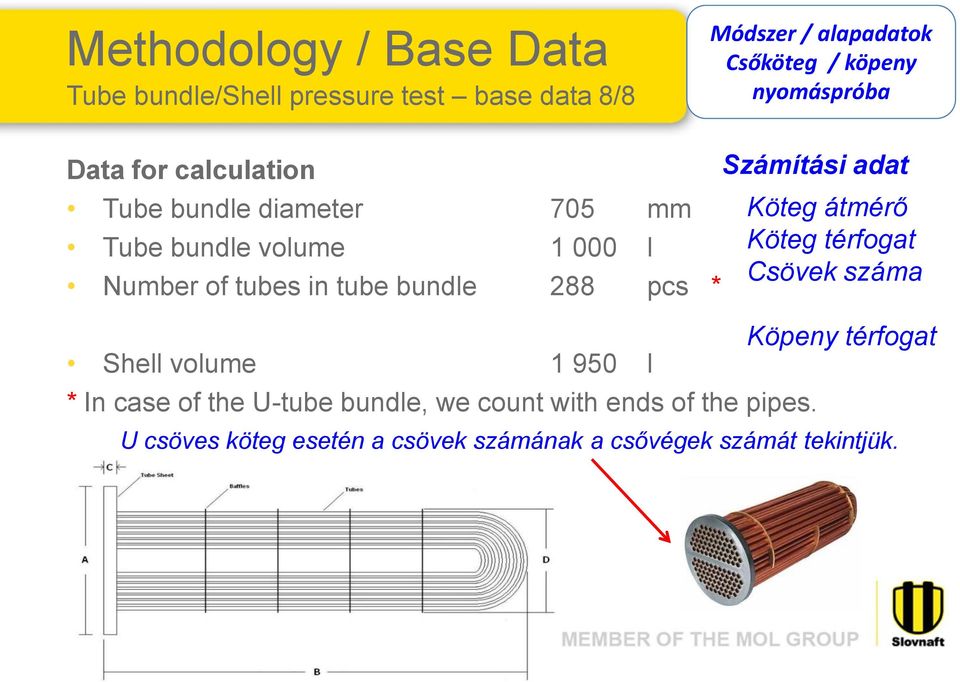

17 Methodology / Base Data Tube bundle/shell pressure test base data 8/8 Módszer / alapadatok Csőköteg / köpeny nyomáspróba Data for calculation Tube bundle diameter 705 mm Tube bundle volume l Number of tubes in tube bundle 288 pcs * Shell volume l Számítási adat * In case of the U-tube bundle, we count with ends of the pipes. Köteg átmérő Köteg térfogat Csövek száma Köpeny térfogat U csöves köteg esetén a csövek számának a csővégek számát tekintjük.

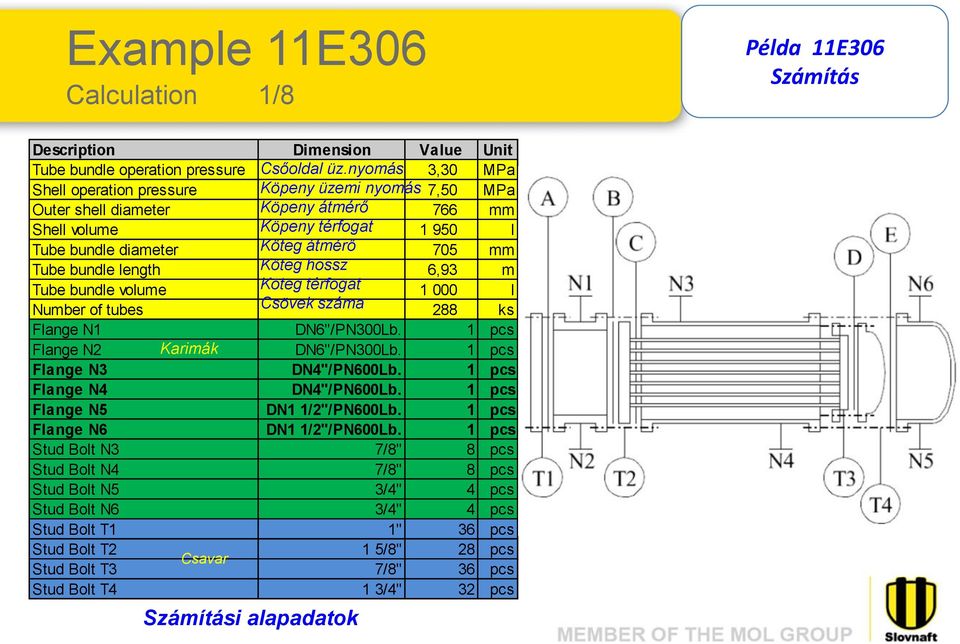

18 Example 11E306 Calculation 1/8 Példa 11E306 Számítás Description Dimension Value Unit Tube bundle operation pressure Csőoldal üz.nyomás 3,30 MPa Shell operation pressure Köpeny üzemi nyomás 7,50 MPa Outer shell diameter Köpeny átmérő 766 mm Shell volume Köpeny térfogat l Tube bundle diameter Köteg átmérő 705 mm Tube bundle length Köteg hossz 6,93 m Tube bundle volume Köteg térfogat l Number of tubes Csövek száma 288 ks Flange N1 DN6"/PN300Lb. 1 pcs Flange N2 Karimák DN6"/PN300Lb. 1 pcs Flange N3 DN4"/PN600Lb. 1 pcs Flange N4 DN4"/PN600Lb. 1 pcs Flange N5 DN1 1/2"/PN600Lb. 1 pcs Flange N6 DN1 1/2"/PN600Lb. 1 pcs Stud Bolt N3 7/8" 8 pcs Stud Bolt N4 7/8" 8 pcs Stud Bolt N5 3/4" 4 pcs Stud Bolt N6 3/4" 4 pcs Stud Bolt T1 1" 36 pcs Stud Bolt T2 1 5/8" 28 pcs Csavar Stud Bolt T3 7/8" 36 pcs Stud Bolt T4 1 3/4" 32 pcs Számítási alapadatok

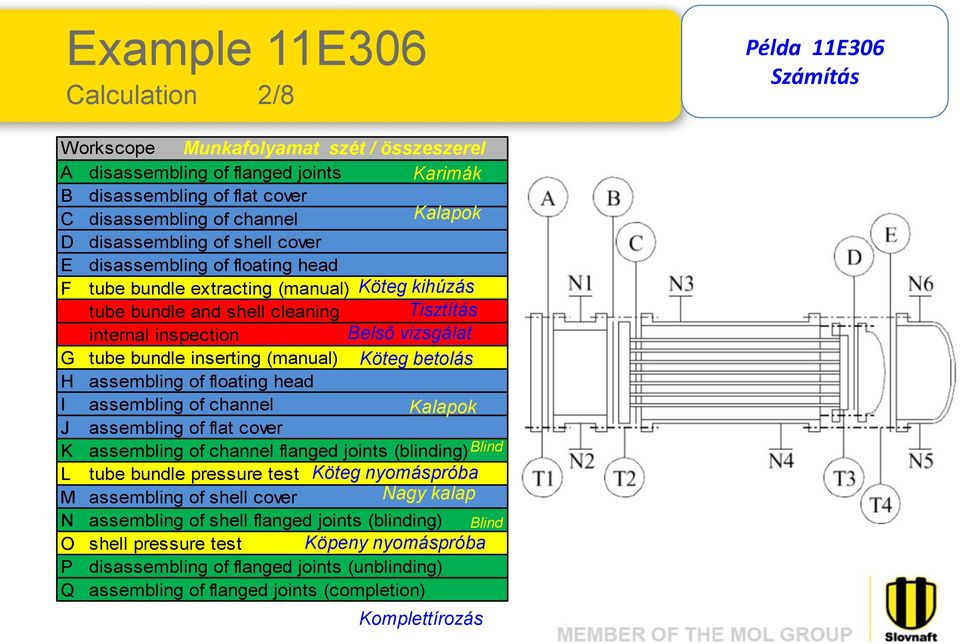

19 Example 11E306 Calculation 2/8 Példa 11E306 Számítás Workscope Munkafolyamat szét / összeszerel A disassembling of flanged joints Karimák B disassembling of flat cover C disassembling of channel Kalapok D disassembling of shell cover E disassembling of floating head F tube bundle extracting (manual) Köteg kihúzás tube bundle and shell cleaning Tisztítás internal inspection Belső vizsgálat G tube bundle inserting (manual) Köteg betolás H assembling of floating head I assembling of channel Kalapok J assembling of flat cover K assembling of channel flanged joints (blinding) L tube bundle pressure test Köteg nyomáspróba M assembling of shell cover Nagy kalap N assembling of shell flanged joints (blinding) O shell pressure test Köpeny nyomáspróba P disassembling of flanged joints (unblinding) Q assembling of flanged joints (completion) Komplettírozás Blind Blind

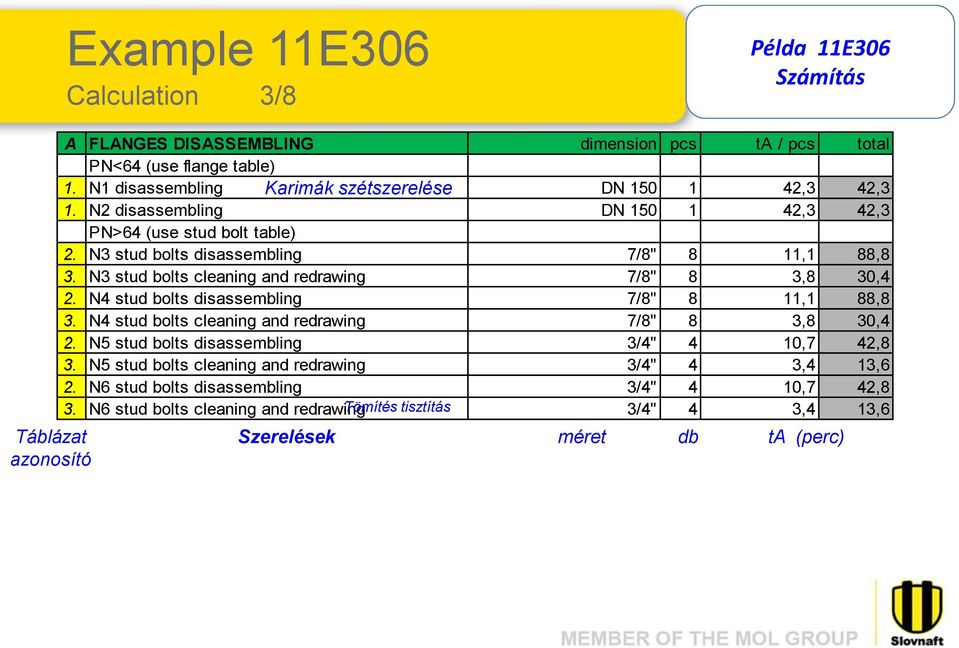

20 Example 11E306 Calculation 3/8 Példa 11E306 Számítás Táblázat azonosító A FLANGES DISASSEMBLING dimension pcs ta / pcs total PN<64 (use flange table) 1. N1 disassembling Karimák szétszerelése DN ,3 42,3 1. N2 disassembling DN ,3 42,3 PN>64 (use stud bolt table) 2. N3 stud bolts disassembling 7/8" 8 11,1 88,8 3. N3 stud bolts cleaning and redrawing 7/8" 8 3,8 30,4 2. N4 stud bolts disassembling 7/8" 8 11,1 88,8 3. N4 stud bolts cleaning and redrawing 7/8" 8 3,8 30,4 2. N5 stud bolts disassembling 3/4" 4 10,7 42,8 3. N5 stud bolts cleaning and redrawing 3/4" 4 3,4 13,6 2. N6 stud bolts disassembling 3/4" 4 10,7 42,8 3. N6 stud bolts cleaning and redrawing Tömítés tisztítás 3/4" 4 3,4 13,6 Szerelések méret db ta (perc)

21 Example 11E306 Calculation 3.1 /8 Példa 11E306 Számítás Cleaning of sealing surfaces Caps Tube bundle (channel 2) Shell Tömítőfelületek tisztítása Kalapok Köteg (kamránál számolva 2 db) Köpeny

22 Example 11E306 Calculation 4/8 Példa 11E306 Számítás Táblázat azonosító B FLAT COVER (FC) DISASSEMBLING dimension pcs ta / pcs total 2. FC stud bolts disassembling 1" 36 11, FC stud bolts cleaning and redrawing 1" 36 4,2 151,2 4. FC removing Síkfedél leszerelés ø 766 mm 1 14,5 14,5 5. FC sealing surface cleaning Tömítés tisztítás ø 766 mm 1 31,9 31,9 C CHANNEL (CH) DISASSEMBLING dimension pcs ta / pcs total 2. CH stud bolts disassembling 1 5/8" 28 28,6 800,8 3. CH stud bolts cleaning and redrawing 1 5/8" 28 9,9 277,2 4. CH removing Kamra leszerelés ø 766 mm 1 42, CH sealing surface cleaning Tömítés tisztítás ø 766 mm 2 51,6 103,2 D SHELL COVER (SC) DISASSEMBLING dimension pcs ta / pcs total 2. SC stud bolts disassembling 1 3/4" 32 36,9 1180,8 3. SC stud bolts cleaning and redrawing 1 3/4" 32 11,8 377,6 4. SC removing Nagyfedél leszerelés ø 766 mm 1 17, SC sealing surface cleaning Tömítés tisztítás ø 766 mm 1 35,8 35,8 E FLOATING HEAD (FH) DISASSEMBLING dimension pcs ta / pcs total 2. FH stud bolts disassembling 7/8" 36 11,1 399,6 3. FH stud bolts cleaning and redrawing 7/8" 36 3,8 136,8 4. FH removing Úszófej leszerelés ø 766 mm 1 22,5 22,5 5. FH sealing surface cleaning Tömítés tisztítás ø 766 mm 1 31,9 31,9 Szerelések méret db ta (perc)

23 Example 11E306 Calculation 5/8 Példa 11E306 Számítás Táblázat azonosító F TUBE BUNDLE (TB) MANUAL EXTRACTION dimension pcs ta / pcs total 6. TB manual extraction Csőköteg kézi kihúzás ø 705 mm, L 6930 mm 1 322, TB mechanical extraction Csőköteg gépi kihúzás ta = 60 min G TUBE BUNDLE (TB) MANUAL INSERTION dimension pcs ta / pcs total 6. TB manual insertion Csőköteg kézi betolás ø 705 mm, L 6930 mm 1 372, TB mechanical insertion Csőköteg gépi betolás ta = 90 min H FLOATING HEAD (FH) ASSEMBLING dimension pcs ta / pcs total 4. FH placing on position Úszófej szerelés ø 766 mm 1 22,5 22,5 2. FH stud bolts assembling 7/8" 36 4,4 158,4 I CHANNEL (CH) ASSEMBLING dimension pcs ta / pcs total 4. CH placing on position Kamra szerelés ø 766 mm 1 42, CH stud bolts assembling 1 5/8" 28 12,0 336 J FLAT COVER (FC) ASSEMBLING dimension pcs ta / pcs total 4. FC placing on position Síkfedél szerelés ø 766 mm 1 14,5 14,5 2. FC stud bolts assembling 1" 36 4,5 162 K TUBE SIDE BLINDING (PN<64) dimension pcs ta / pcs total 1. N1 assembling Csőoldal blindelése DN ,4 52,4 1. N2 assembling DN ,4 52,4 Szerelések méret db ta (perc)

24 Example 11E306 Calculation 6/8 Példa 11E306 Számítás L TUBE BUNDLE (TB) PRESSURE TEST dimension pcs ta / pcs total 8. A: TB diameter Csőköteg nyomáspróba ø 705 mm B: TB volume (liter) 1000 l C: TB number of tubes 288 pcs M SHELL COVER (SC) ASSEMBLING dimension pcs ta / pcs total 4. SC placing on position Nagy fedél felszerelés ø 766 mm SC stud bolts assembling 1 3/4" 32 15,6 499,2 N SHELL SIDE BLINDING (PN>64) dimension pcs ta / pcs total 2. N3 stud bolts assembling Blindelés 7/8" 8 4,4 35,2 2. N4 stud bolts assembling 7/8" 8 4,4 35,2 2. N5 stud bolts assembling 3/4" 4 4,2 16,8 2. N6 stud bolts assembling 3/4" 4 4,2 16,8 O SHELL (S) PRESSURE TEST dimension pcs ta / pcs total 7. A: TB diameter Köpeny nyomáspróba ø 705 mm B: S volume (liter) 1950 l Táblázat azonosító Nyomáspróbák méret db ta (perc)

25 Example 11E306 Calculation 7/8 Példa 11E306 Számítás P FLANGES DISASSEMBLING (UNBLINDING) dimension pcs ta / pcs total PN<64 (use flange table) Szétszerelés 1. N1 disassembling DN ,3 42,3 1. N2 disassembling DN ,3 42,3 PN>64 (use stud bolt table) 2. N3 stud bolts disassembling 7/8" 8 11,1 88,8 2. N4 stud bolts disassembling 7/8" 8 11,1 88,8 2. N5 stud bolts disassembling 3/4" 4 10,7 42,8 2. N6 stud bolts disassembling 3/4" 4 10,7 42,8 Q FLANGES ASSEMBLING (COMPLETION) dimension pcs ta / pcs total PN<64 (use flange table) 1. N1 assembling Összeszerelés DN ,4 52,4 1. N2 assembling DN ,4 52,4 PN>64 (use stud bolt table) 2. N3 stud bolts assembling 7/8" 8 4,4 35,2 2. N4 stud bolts assembling 7/8" 8 4,4 35,2 2. N5 stud bolts assembling 3/4" 4 4,2 16,8 2. N6 stud bolts assembling 3/4" 4 4,2 16,8 Táblázat azonosító Blindek kiszerelése, Karimák összeszerelése (komplettírozás) méret db ta (perc)

26 Example 11E306 Calculation 8/8 Results of calculation Példa 11E306 Számítás Számítás eredménye ta = 7 701,60 min TA = ta/60 = 128,36 hrs TB = TA*0,05 = 6,42 hrs TC = TA*0,0735 = 9,43 hrs Nh = TA + TB + TC = 144,21 hrs óra

27 Other Works 1/3 Removal and positioning relevant part of pipeline Egyéb munkák Csővezeték eltávolítás és vissza illesztés per 1 m of pipeline disassembling / assembling of flanges is not included (reason: may be more than 2 flanges on one pipeline) Az idők 1 méter csőszakasz átmozgatására vonatkoznak. A karimaszerelést nem tartalmazza Works included 1) gripping, positioning within working area 2) gripping of pipe, placing and securing at position Example: Pipe DN 150, length 2,5m Removal Positioning Total = 14,7min/m x 2,5m = 36,75min = 23,9min/m x 2,5m = 59,75min = 36, ,75 = 96,5min = 1,61hrs Tartalmazza: cső megfogását, a munkaterületen elhelyezést / visszahelyezést Példa Óra

28 Other Works 2/3 Valves dismounting and mounting Works included Complete dismounting and mounting of 1 valve Assembling and disassembling of flanged joints Manipulation up to 100m *Valid for valves with PN up to 64 Tartalmazza Egyéb munkák Szerelvények leszerelése és felszerelése Komplett le/felszerelési időt A karimák szét/ összeszerelését Anyagmozgatást 100 m-ig *PN 64 bar-ig érvényes Example: Dismounting Mounting Total Valve DN 300, PN16 = 342min = 342min = 684min = 11,4 hrs Példa Óra

29 Other Works 3/3 Lenticular or RT joints Egyéb munkák Lencse és ring joint tömítések Work Scope Munkafolyamat 1) Disassembling of stud bolts (Table2) 2) Cleaning and redrawing stud bolts (Table3) 3) Grinding of lenticular or RT joint 4) Assembling of lenticular or RT joint 5) Assembling of stud bolts (Table2) * Valid for PN 64 up to 160 Example: Lenticular joint DN100, bolts M22 x 8 pcs 1) 11,1min x 8 = 88,8min 2) 3,8 min x 8 = 30,4min 3) 79 min 4) 40 min 5) 4,4min x 8 = 35,2min TOTAL = 273,4min = 4,56hrs 1. Szétcsavarozás 2. Csavar tisztítás 3. Tömítőfelület csiszolása, 4. Tömítőgyűrű illesztés 5. Összecsavarozás

30 Column Time Norm Kolonna norma Standard Work scope Általános munkafolyamatok Methodology/Base data Módszer / Alap adat Example 11C101 Példa 2 slides 6 slides 8 slides * Methodology is the same for columns, vessels and storage tanks A módszer azonos a kolonnákra, nyomástartó edényekre és tároló tartályokra

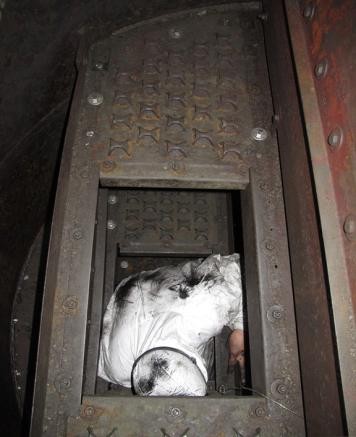

31 Standard Workscope Column 11C101 1/2 Általános munkafolyamat 11C101 Kolonna Disassembling of Flanged Joints Opening Karima bontás Manholes Búvónyílás Tray Manholes Búvójárat nyitás Cleaning Tisztítás Internal inspection Vizsgálat Cleaning, internal inspection nem része (not covered by Time Norm) a normának

32 Standard Workscope Column 11C101 2/2 Általános munkafolyamat 11C101 Kolonna, Closing Zárás Tray Manholes Búvójárat Manholes Búvónyílás Assembling of Flanged Joints (blinding) Blindelés Water pressure test Vizes nyomáspróba Filling with water Feltöltés Pressurizing Nyomás Disassembling of Flanged Joints (unblinding) Blind leszerelés Assembling of Flanged Joints (completion) Komplettírozás

33 Methodology / Base Data Flanged joints, blinding 1/6 Módszer / adatok Karimaszerelés és blindelés Disassembling of flanged joints Karima szétszerelés If PN<64 flanged joints disassembly (Table1; DN) PN<64 bar DN szerint * Includes cleaning and redrawing of bolts (tartalmazza a tisztítást és menetvágást is) If PN>64 stud bolts disassembly (Table2; bolt dimension, number of bolts) + stud bolts cleaning and redrawing (Table3; bolt dimension, number of bolts) PN>64 Csavarszerelés szerint Assembling of flanged joints If PN<64 flanged joints assembly (Table1; DN) * Includes cleaning and redrawing of bolts Karima összeszerelés If PN>64 stud bolts assembly (Table2; bolt dimension, number of bolts) *blinding is calculated via flanges as assembling/disassembling Blindelés esetén ugyanezt a karimaszerelést alkalmazzuk.

34 Methodology / Base Data Flanged joints, blinding base data 2/6 Módszer / adatok Karimaszerelés és blindelés Data for calculation Számítási adatok Flanged joints Karima kötések PN<64 (Table1) Flanges N1,10, Lb. Flange N Lb. Flanges N3,4,5,6,8,9,17 1 ½ 300Lb. Flanges N7,12,14,15, Lb. Flange N Lb. Flange N Lb. Karima csonkszáma méret nyomás

35 Methodology / Base Data Manholes, Tray Manholes 3/6 Módszer / adatok Búvónyílás, búvójárat Manhole, Tray Manhole opening Búvónyílás, búvójárat nyitása Disassembling of Manhole stud bolts (Table2; bolt dimension) Csavaros számolás Cleaning and redrawing of stud bolts (Table3; bolt dimension) Cleaning of Manhole sealing surfaces (Table4; manhole diameter) Tömítő felületek tisztítása Manhole, Tray Manhole closing Búvónyílás, búvójárat zárása Assembling of Manhole stud bolts (Table2; bolt dimension) Csavaros számolás

36 Methodology / Base Data Manholes, Tray Manholes base data 4/6 Módszer / adatok Búvónyílás, búvójárat Data for calculation Manholes N13, N19 Diameter 500 mm Számítási alapok Búvónyílás Bolts 1 1/4 24 pcs/manhole Tray Manholes Búvójárat 1,3, (10 tray manholes) - odd Páratlan Dimension 491x435 mm = 500 mm Bolts 3/8 14 pcs/tray manhole 2,4, (10 tray manholes) - even Dimension 491x425 mm = 500 mm Bolts 3/8 14 pcs/ tray manhole Páros

37 Methodology / Base Data Column water pressure test 5/6 Módszer / adatok Vizes nyomáspróba Water Pressure Test Filling column with water, draining of water after pressure test (Table6; column volume) A készülék vízzel feltöltése és leeresztése Pressure pump preparation, pressurizing (Table6; column volume, column test pressure) Nyomató szivattyú előkészítése, csővezeték rendszer nyomáspróbája

38 Methodology / Base Data Column water pressure test base data 6/6 Módszer / adatok Vizes nyomáspróba Data for calculation Column volume litre Column test pressure 4,55 Mpa Volume of water in the container in liters - Készülékben lévő víz mennyisége liter Filling/ draining time Feltölt és leereszt ta (min) < for each additional 1000 liters Minden további 1000 literenként 5 PN (MPa) Volume above litre: l 3000 l = l Volume: 111,7 x 5 min Pressure: Volume of water in the pipeline in liters A csővezetékben lévő vízmennyisége liter for each additional 1000 < liters - minden további 1000 liter esetén Preparation and pressurization ta (min) előkészít és megnyom < 0, ,6 < PN < 1, ,6 < ,7 x 20 min Számítási alapok Térfogat Próbanyomás 3 m 3 felett a számolás

39 Example 11C101 Calculation 1/8 Példa 11C101 Számítás Description Dimension Value Unit Shell test pressure Próbanyomás 4,55 MPa Shell volume Térfogat 114,70 m3 Flange N1 DN10" / PN300Lb 1 pcs Karimák Flange N2 DN12" / PN300Lb 1 pcs Flange N3 DN1 1/2" / PN300Lb 1 pcs Flange N4 DN1 1/2" / PN300Lb 1 pcs Flange N5 DN1 1/2" / PN300Lb 1 pcs Flange N6 DN1 1/2" / PN300Lb 1 pcs Flange N7 DN2" / PN300Lb 1 pcs Flange N8 DN1 1/2" / PN300Lb 1 pcs Flange N9 DN1 1/2" / PN300Lb 1 pcs Flange N10 DN10" / PN300Lb 1 pcs Flange N11 DN4" / PN300Lb 1 pcs Flange N12 DN2" / PN300Lb 1 pcs Flange N14 DN2" / PN300Lb 1 pcs Flange N15 DN2" / PN300Lb 1 pcs Flange N16 DN2" / PN300Lb 1 pcs Flange N17 DN1 1/2" / PN300Lb 1 pcs Flange N18 DN10" / PN300Lb 1 pcs Flange N20 DN3" / PN300Lb 1 pcs Manhole N13 Búvók DN20" / PN300Lb 1 pcs Manhole N19 DN20" / PN300Lb 1 pcs Manhole Stud Bolt N13Csavar 1 1/4" 24 pcs Manhole Stud Bolt N19 1 1/4" 24 pcs Tray Manhole T1 (odd) Búvójárat1-19 / 491x435 mm 10 pcs Tray Manhole T2 (even) 2-20 / 491x425 mm 10 pcs Tray Manhole Bolt T1 Csavar (odd) 1-19 / 3/8" 140 pcs Tray Manhole Bolt T2 (even) 2-20 / 3/8" 140 pcs Számítási alapadatok

40 Example 11C101 Calculation 2/8 Példa 11C101 Számítás Workscope Munkafolyamat szét / összeszerel A disassembling of flanged joints Karimák B opening of manholes Búvók cleaning Tisztít C opening of trays Búvójárat (tálca) internal inspection Belső vizsgálat D closing of trays Búvójárat (tálca) E closing of manholes Búvók F assambling of flanged joints (blinding) Blind G column pressure test Nyomáspróba H disassembling of flanged joints (unblinding) I assambling of flanged joints (completion) Komplettírozás

41 Example 11C101 Calculation 3/8 Példa 11C101 Számítás Táblázat azonosító A FLANGES DISASSEMBLING dimension pcs ta / pcs total 1. N1 disassembling Szétszerelés DN 10" 1 79,1 79,1 1. N2 disassembling DN 12" 1 99,4 99,4 1. N3 disassembling DN 1 1/2" 1 12,9 12,9 1. N4 disassembling DN 1 1/2" 1 12,9 12,9 1. N5 disassembling DN 1 1/2" 1 12,9 12,9 1. N6 disassembling DN 1 1/2" 1 12,9 12,9 1. N7 disassembling DN 2" 1 16,6 16,6 1. N8 disassembling DN 1 1/2" 1 12,9 12,9 1. N9 disassembling DN 1 1/2" 1 12,9 12,9 1. N10 disassembling DN 10" 1 79,1 79,1 1. N11 disassembling DN 4" 1 27,6 27,6 1. N12 disassembling DN 2" 1 16,6 16,6 1. N14 disassembling DN 2" 1 16,6 16,6 1. N15 disassembling DN 2" 1 16,6 16,6 1. N16 disassembling DN 2" 1 16,6 16,6 1. N17 disassembling DN 1 1/2" 1 12,9 12,9 1. N18 disassembling DN 10" 1 79,1 79,1 1. N20 disassembling DN 3" 1 21,2 21,2 Karimák szétszerelése méret db ta (perc)

42 Example 11C101 Calculation 4/8 Példa 11C101 Számítás B MANHOLE OPENING Búvónyílás nyitása dimension pcs ta / pcs total 2. N13 stud bolts disassembling Csavar bontás 1 1/4" 24 15,4 369,6 3. N13 stud bolts cleaning and redrawing 1 1/4" 24 6,9 165,6 4. N13 sealing surface cleaning ø500 mm 1 19, N19 stud bolts disassembling 1 1/4" 24 15,4 369,6 3. N19 stud bolts cleaning and redrawing 1 1/4" 24 6,9 165,6 4. N19 sealing surface cleaning Tömítő felület tisztítás ø500 mm 1 19,0 19 C TRAY OPENING Búvójárat nyitása dimension pcs ta / pcs total 2. T1-T19 bolts disassembling 3/8" 140 3, T1-T19 bolts cleaning and redrawing 3/8" 140 1, T1-T19 tray manhole sealing surface cleaning 491x435 mmm (DN500) T2-T20 bolts disassembling 3/8" 140 3, T2-T20 bolts cleaning and redrawing 3/8" 140 1, T2-T20 tray manhole sealing surface cleaning 491x425 mmm (DN500) D TRAY CLOSING Búvójárat zárás dimension pcs ta / pcs total 2. T1-T19 bolts assembling Összecsavarozás 3/8" 140 1, T2-T20 bolts assembling 3/8" 140 1,8 252 E MANHOLE CLOSING Búvónyílás zárás dimension pcs ta / pcs total 2. N13 stud bolts assembling 1 1/4" 24 6,1 146,4 2. N19 stud bolts assembling 1 1/4" 24 6,1 146,4 Táblázat Készülékelem méret db ta (perc) azonosító szét/ összeszerelése

43 Example 11C101 Calculation 5/8 Példa 11C101 Számítás Táblázat azonosító F FLANGES ASSEMBLING (BLINDING) dimension pcs ta / pcs total 1. N1 assembling Összeszerelés DN 10" 1 99,4 99,4 1. N2 assembling DN 12" 1 124,2 124,2 1. N3 assembling DN 1 1/2" 1 16,6 16,6 1. N4 assembling DN 1 1/2" 1 16,6 16,6 1. N5 assembling DN 1 1/2" 1 16,6 16,6 1. N6 assembling DN 1 1/2" 1 16,6 16,6 1. N7 assembling DN 2" 1 20,3 20,3 1. N8 assembling DN 1 1/2" 1 16,6 16,6 1. N9 assembling DN 1 1/2" 1 16,6 16,6 1. N10 assembling DN 10" 1 99,4 99,4 1. N11 assembling DN 4" 1 35, N12 assembling DN 2" 1 20,3 20,3 1. N14 assembling DN 2" 1 20,3 20,3 1. N15 assembling DN 2" 1 20,3 20,3 1. N16 assembling DN 2" 1 20,3 20,3 1. N17 assembling DN 1 1/2" 1 16,6 16,6 1. N18 assembling DN 10" 1 99,4 99,4 1. N20 assembling DN 3" 1 26,4 26,4 G COLUMN WATER PRESSURE TEST dimension pcs ta / pcs total 6. Column volume Nyomáspróba litre 135 min 5min / 1000 l 693,5 6. Column test pressure 4,55 MPa 135 min 20min / 1000 l 2369 Karimák összeszerelése, (blindelés) méret db ta (perc)

44 Example 11C101 Calculation 6/8 Példa 11C101 Számítás H FLANGES DISASSEMBLING (UNBLINDING) dimension pcs ta / pcs total 1. N1 disassembling Szétszerelés DN 10" 1 79,1 79,1 1. N2 disassembling DN 12" 1 99,4 99,4 1. N3 disassembling DN 1 1/2" 1 12,9 12,9 1. N4 disassembling DN 1 1/2" 1 12,9 12,9 1. N5 disassembling DN 1 1/2" 1 12,9 12,9 1. N6 disassembling DN 1 1/2" 1 12,9 12,9 1. N7 disassembling DN 2" 1 16,6 16,6 1. N8 disassembling DN 1 1/2" 1 12,9 12,9 1. N9 disassembling DN 1 1/2" 1 12,9 12,9 1. N10 disassembling DN 10" 1 79,1 79,1 1. N11 disassembling DN 4" 1 27,6 27,6 1. N12 disassembling DN 2" 1 16,6 16,6 1. N14 disassembling DN 2" 1 16,6 16,6 1. N15 disassembling DN 2" 1 16,6 16,6 1. N16 disassembling DN 2" 1 16,6 16,6 1. N17 disassembling DN 1 1/2" 1 12,9 12,9 1. N18 disassembling DN 10" 1 79,1 79,1 1. N20 disassembling DN 3" 1 21,2 21,2 Táblázat Karimák szétszerelése, méret db ta (perc) azonosító (blindek kiszedése)

45 Example 11C101 Calculation 7/8 Példa 11C101 Számítás I FLANGES ASSEMBLING (COMPLETION) dimension pcs ta / pcs total 1. N1 assembling DN 10" 1 99,4 99,4 1. N2 assembling DN 12" 1 124,2 124,2 1. N3 assembling DN 1 1/2" 1 16,6 16,6 1. N4 assembling DN 1 1/2" 1 16,6 16,6 1. N5 assembling DN 1 1/2" 1 16,6 16,6 1. N6 assembling DN 1 1/2" 1 16,6 16,6 1. N7 assembling DN 2" 1 20,3 20,3 1. N8 assembling DN 1 1/2" 1 16,6 16,6 1. N9 assembling DN 1 1/2" 1 16,6 16,6 1. N10 assembling DN 10" 1 99,4 99,4 1. N11 assembling DN 4" 1 35, N12 assembling DN 2" 1 20,3 20,3 1. N14 assembling DN 2" 1 20,3 20,3 1. N15 assembling DN 2" 1 20,3 20,3 1. N16 assembling DN 2" 1 20,3 20,3 1. N17 assembling DN 1 1/2" 1 16,6 16,6 1. N18 assembling DN 10" 1 99,4 99,4 1. N20 assembling DN 3" 1 26,4 26,4 Táblázat azonosító Karimák összeszerelése (komplettírozás) méret db ta (perc)

46 Example 11C101 Calculation 8/8 Results of calculation Példa 11C101 Számítás Számítás eredménye ta = 9 268,30 min TA = ta/60 = 154,47 hrs TB = TA*0,05 = 7,72 hrs TC = TA*0,0735 = 11,35 hrs Nh = TA + TB + TC = 173,55 hrs óra

47 Other Works Pipeline, valves and material handling 1/1 Egyéb munkák Cső, szerelvény és anyagmozgatás Removal and positioning of pipeline see heat exchangers Valves dismounting and mounting see heat exchangers Csővezeték elbontás és visszahelyezés Karimák bontása, szerelése lásd hőcserélőnél Material handling Data for calculation: weight, horizontal and vertical distance Material handling inside equipment is not charged. Times are valid for manual material handling. Anyagmozgatás Számítási alapadat: tömeg, vízszintes és függőleges elmozdítás A készüléken belüli anyagmozgatás nem számolható el. Kézi mozgatásra érvényes

48 Complements Kiegészítések

49 Backup slide 1 PN/lbs./class Dia melléklet Nyomásérték táblázat

50 Standard Work Scope Air cooler I. 1/4 Munkafolyamat Léghűtő I. Disassembling of flanged joints Blinding Disassembling of plugs Cleaning and redrawing of plugs and plug holes Assembling of plugs Tube bundle pressure test Unblinding Assembling of flanged joints Cleaning and Internal inspection(not covered by Time Norm) Karima szerelés-> Blindelés-> Dugók kicsavarozása -> Csavarok és csavarfuratok tisztítása menetvágás -> Dugók becsavarozása -> Köteg nyomáspróba -> Blind elbontás -> Élő rákötés

51 Standard Work Scope Air cooler I. 2/4 Counting Diameter and number of plugs Air cooler plug, vent, drain plug Air cooler plug, vent, drain plug Légtelenítő és Légtelenítő és víztelenítő víztelenítő dugók, dugók, léghűtő zárócsavarok léghűtő zárócsavarok Munkafolyamat Léghűtő I. Example Példa Disassembly of plugs ta (min) csavar szétszerelés ta (perc) Assembly of plugs ta (min) csavar összeszerelés ta (perc) M30 1 1/8 5,5 2,2 Air cooler plug, vent, drain plug Air cooler plug, vent, drain plug Cleaning and redrawing ta (min) Számítás : Csavar méret és darabszám alapján Légtelenítő és víztelenítő dugók, léghűtő záró-csavarok Légtelenítő és víztelenítő dugók, léghűtő záró-csavarok Tisztítás és menetvágás ta (perc) M30 1 1/8 1,3

52 Standard Work Scope Air cooler II. 3/4 Munkafolyamat Léghűtő II. Disassembling of flanged joints Blinding Disassembling of plug or bolts Cleaning and redrawing of bolts Disassembling of caps Cleaning and Internal inspection (not covered by Time Norm) Cleaning of caps and tube bundle sealing surfaces Assembling of caps Tube bundle pressure test Unblinding Assembling of flanged joints Karima szerelés-> Blindelés-> Csavarok bontása-> Csavarok és csavarfuratok tisztítása menetvágás -> Kalapok leemelése-> Tömítő felületek tisztítása-> Kalapok visszahelyezése-> Összecsavarozás -> Köteg nyomáspróba -> Blind elbontás -> Élő rákötés

53 Standard Work Scope Air cooler II. 4/4 Munkafolyamat Léghűtő II. Counting of assembling and cleanin surface of caps Custom, Proposed counting: 0,87x a (longer length of cap) = Applicable Diameter (87% was calculated from circumference D= (L=2x(a+b))/π ) Example a= > D= 0,87x 1400= 1218 mm Removing and replacing of Outer shell diameter Channel, arched Köpeny külső channel átmérő Járat vagy Fix fedéle (mm) le/felhelyezés (1) ta (min) Outer shell diameter Köpeny külső átmérő (mm) Cleaning of channel, arched channel sealing surfaces Járat vagy Fix fedél töm. tisztítás (1) ta (min) ,1 Cap 2 pcs Kalap 2 db Kalap szerelés számítás : Egyedi Javasolt kalkuláció: a kalap hosszabb méretének 87 %-a adja a jellemző átmérő értéket, amiből a táblázati idő adódik

54 Other tasks Custom Egyéb tevékenységek Egyedi Custom tasks of the Heat exchanger By the local agreement Floating Head collar assembly Egyedi tevékenységek a hőcserélőknél A helyi megállapodás szerint Úszófej gallér szerelés Lubrication of Bolts (passivation) Cleaning Sealing Surfaces (on both sides) Cleaning and redrawing of bolts (on both sides) collecting of the materials and transport i nto / back from the workshop Manual manipulation of Bundle at workshop / warehouse Arrange of temporary storage on site Manual manipulation of Caps at workshop / warehouse Cleaning and landscaping on site Csavarok kenése (repasszálás) Tömítőfelületek tisztítása (kétoldal) Szegcsavarok másik vége tisztítás,menetvágás beszállítandó anyagok,alkatrészek összegyűjtése műhely be-ki szállítás Köteg kézi manipuláció műhely / raktár munkáknál Alkatrészek deponálása üzemben Kalapok kézi manipuláció műhely / raktár munkáknál Takarítás, tereprendezés Manual manipulation for the mechanical inserting of bundle Kézi manipuláció köteg gépi betolásához Measurement of the seals size, and administration of ordering Tömítések méretfelvétele és megrendelés ügyintézése Guides of the Crane work Daruzási munka, darus irányítás Work on scaffolding added charge Állványon végzett munka pótdíj

55 Thank you for your attention! Köszönöm a figyelmet Time for questions... Itt a kérdések ideje I look forward your comments on lukas.noskovic@slovnaft.sk Észrevételeiteket címemre várom.
