1 KÖZLEKEDÉSI MUNKARÉSZ GYŐR VÁROS ÚJ SPORTKOMPLEXUMA ENGEDÉLYEZÉSI TERVDOKUMENTÁCIÓJÁHOZ Közlekedés tervező: Kertművek Kft Győr, Fehérvári út 24. Nyitrai Zsolt Felelős tervező KÉ-K

2 Tartalomjegyzék 1. Építéssel érintett telekkel határos közutak 3 2. Közterületi rakodás megoldása 3 3. Forgalomvonzó hatások 3 4. Tervezett építményen kívüli önálló hirdetési és reklámcélú építmény elhelyezése 3 5. Tervezett építmény közlekedési csatlakozás módja 3 6. Közlekedési felügyelőséget érintő tevékenységek felsorolása 4 7. Parkoló mérleg 4 8. Tervezett kialakítás leírása 5 9. Tervezői nyilatkozta 6 Tervjegyzék U-1 Áttekintő térkép - U-2 Közlekedési kapcsolatok - U-3 Útépítési helyszínrajz I. M 1: 250 U-4 Útépítési helyszínrajz II. M 1: 250 U-5 Mintakeresztszelvények M 1:50 2

Közlekedési felügyelőséget érintő tevékenységek felsorolása 4 7. Parkoló mérleg 4 8. Tervezett kialakítás leírása 5 9.

3 MŰSZAKI LEÍRÁSA a (XI. 8.) Korm. rendelet 5. melléklete III. szerint: Győr Projekt Kft. (9024 Győr, Orgona u. 10.) 9025, Győr, Bercsényi liget, hrsz.:87122 Győr Város Új Sportkomplexuma Magasépítési engedélyezési tervéhez 1. Az építési tevékenységgel érintett telekkel határos út, közút (út megnevezése, helyrajzi száma): - Győr, belterület, hrsz.: 8732, 8737 és 87131, művelésből kivett közút, Radnóti Miklós utca, Bercsényi liget és a pinnyédi összekötő út, Tulajdonosa: Győr MJV Önkormányzata, kezelője: Győr MJV Útkezelő Szervezete (9024 Győr, Kálvária u ) 2. Közterületi rakodás (árufeltöltés) esetén a közterületi parkolás megoldása: Nem történik közterületi rakodás és parkolás. 3. A tervezett építményrendeltetés forgalomvonzó hatásaira vonatkozó becslések: A tervezett létesítmény várható forgalmi adatai (megbízó adatszolgáltatásai alapján), napi szinten számolva: nehéz tehergépjárművek, kamionok: 0 dbnap tehergépjárművek 1 dbnap személygépkocsi: 120 dbnap Összesen: 121 db > 121 EJnap MOF = 60 jóra A létesítmény forgalomvonzó hatása csekély, a Radnóti utca forgalomhoz képest, de a Bercsényi liget utca lakóutcai forgalmához képest nagyobb növekmény számolható. 4. A tervezett építményen kívüli önálló hirdetési és reklámcélú építmény elhelyezése: A tervezési területen nem kerül elhelyezésre ilyen építmény. (Az évi I. törvény és a kormányrendelet csak a lakóterületen kívüli országos közút melletti reklámtábla elhelyezést szabályozza.) 5. Helyszínrajzi szinten a tervezett építmény járműforgalmi be- és kijáratainak közúthoz való csatlakozása: A tervezési terület az észak-keleti oldalon csatlakozik a pinnyédi összekötő úthoz 1 db be- és 1 db kihajtóval, valamint a dél-nyugati telekhatáron is 3

: 8732, 8737 és 87131, művelésből kivett közút, Radnóti Miklós utca, Bercsényi liget és a pinnyédi összekötő út, Tulajdonosa: Győr MJV Önkormányzata, kezelője: Győr MJV Útkezelő Szervezete (9024

4 létesül egy új kapcsolat, a 8737 hrsz-ú Bercsényi ligethez, amelyek a területek ellátásához került kiépítésre. A gazdasági hulladék szállítása érdekében az Atlétikai csarnok északi homlokzata mellett a Bercsényi liget utca közepe részén kerül kiépítésre egy kapu 4,5m szélességű. 6. A tervezett építménnyel összefüggésben szükségessé váló, a közutat érintő és a közlekedési hatóság engedélyezési hatáskörébe tartozó tervezett építési tevékenységek felsorolása: A telekhatáron belül tervezett állások közforgalom számára nyitottan kerülnek kialakításra, így azok építési engedélyhez kötött létesítmények. A közforgalom számára nyitott kat a Gy-M-S Megyei Kormányhivatal Közlekedési Felügyelőségénél kel útépítési engedélyt kérni. 7. Parkoló mérleg A (XII.20.) Korm. rendelet 42. -ban hivatkozott 4. számú melléklet 12. pontja szerint a szükséges helyek száma biztosított a hrsz-ú területen: létszám megjegyzés létszám létszám multi csarnok sportolók 3 pálya x 10 x 2=60 60 létszám kerékpár kerékpár busz torna csarnok sportolók judo csarnok sportolók 4 pálya x 10= tenisz sportolók 10 pálya x 4 =40 40 atlétika sportolók Összesen sportolók *11=22 0 multi csarnok lelátó VIP 92 lelátó fix lelátó 144 lelátó ideiglenes 468 torna csarnok lelátó fix lelátó 144 judo csarnok lelátó fix lelátó 140 lelátó ideiglenes 456 lelátó ideiglenes sportolói 104 Összesen lelátó *32=

A tervezett építménnyel összefüggésben szükségessé váló, a közutat érintő és a közlekedési hatóság engedélyezési hatáskörébe tartozó tervezett építési tevékenységek felsorolása: A telekhatáron belül

5 létszám megjegyzés létszám létszám atlétika lelátó fix lelátó 1455 lelátó VIP 50 létszám kerékpár kerékpár busz Összesen lelátó üzemeltetés iroda m konferencia oktiroda m OTÉK szerint szükséges telken belül biztosított telken kívül biztosítandó személygép kerékpár busz kocsi Terven elhelyezett személygépkocsi helyek száma: db A parkolási mérleg nem felel meg a kormányrendelet által előírt méreteknek. A hiányt a megrendelő más területeken kialakított személygépkocsi illetve busz val kívánja pótolja. A szükséges kat a telek észak-keleti ill. dél-nyugati telekhatára mentén helyeztük el, a bejáratok közelében. A tervezett felületeken 2-2 db mozgásukban korlátozottak számára fenntartott helyeket hoztunk létre az OTÉK-ban előírtak alapján. 8. Tervezett kialakítás leírása A tervezési terület Győr-Sziget városrészben található, az eddigi volt Dózsa pálya területén. A terület észak-keleti szélén egy új út kerül kiépítése, ami a pinnyédi városrész összekötését biztosítja a Bercsényi liget folytatásában. A tervezési területet délről a Radnóti Miklós utca, nyugatról pedig a Bercsényi liget határolja. Helyszínrajzi kialakítás ismertetése: A tervezési terület két egységre osztható: a telek észak-keleti oldalán, a pinnyédi összekötő útról feltárt közönségra (lásd U-3 sz. tervlap), valamint a dél-nyugati VIP és személyzeti ra (lásd U-4 sz. tervlap). 5

helyek száma: 115+4 db A parkolási mérleg nem felel meg a kormányrendelet által előírt méreteknek. A hiányt a megrendelő más területeken kialakított személygépkocsi illetve busz val kívánja pótolja.

6 A közönség két útkapcsolattal rendelkezik (az egyirányú forgalomáramlás miatt) a pinnyédi összekötő út felé: a Radnóti M. utcai körforgalomtól távolabbi behajtó 4,00 m széles, a körforgalomhoz közelebbi kihajtó 4,50 m szélességű. A belső feltáró útja egyirányú forgalommal bír, 4,00 m széles, (amely az óramutató járásával egy irányba mutat a szerviz utak forgalmával). A szervizúthoz két oldalról 69 db 45 -os, 2,40 m széles állás kapcsolódik a forgalmi iránynak megfelelő a parkolás megkönnyítése érdekében. A szervizút déli részén további 4 db, 5,50 2,50 m-es merőleges hely található, illetve itt került elhelyezésre + 2 db 5,50 3,50 m-es mozgáskorlátozott állás is, a főbejárathoz legközelebb eső ponton. A területről való kihajtás csak a Radnóti utca Bercsényi utca csatlakozásában lévő körforgalom felé lehetséges egy irányba. A pinnyédi irányba való kihajtás tiltva van és a körforgalomba való behajtás során minden irány elérhetővé válik. A telek déli sarka és a 2. gazdasági bejárat között húzódik a VIP és személyzeti. Ezen a szakaszon javasoljuk a Bercsényi liget utcát faltól falig teljesen felújítani! A t feltáró 5,50 m széles szervizút 5,60 m szélességben csatlakozik a Bercsényi liget utcához. A szervizút jobb oldalához 39 db merőleges állás csatlakozik 5,00 2,40m méretben. A szervizút végében további 1 db hely található. A 2. gazdasági bejárat közelében a feltáró út bal oldalán 4 db 5,50 2,45 m-es merőleges került kialakításra, amelyekből 2 db hely a mozgáskorlátozottak számára is használható 1,50m közös kiszálló pozíciós helybiztosítással. A tervezési területen kívüli gyalogos és egyéb burkolatok kialakítását lásd környezetrendezési dokumentációban, ahol a zöld felületek rendezésével együtt az épülte homlokzatok és a kiemelt szegély közötti területek megtalálhatóak. A közlekedési felületek burkolati típusainak ábrázolása az U-5 számú, Mintakeresztszelvények című tervlapon, M 1:50 méretarányban található. A tervezett térkő burkolat pályaszerkezete: - 6 cm vtg. beton térkő burkolat - 3 cm vtg. NZ 48 ágyazó réteg - 7 cm vtg. M22 murva burkolatalap - 20 cm vtg. M56 murva alap - 20 cm vtg. homokos kavics fagyvédő réteg A burkolatszélek süllyesztett szegély és kiemelt szegély megtámasztással készülnek a burkolat esésviszonyainak, illetve az akadálymentes közlekedés biztosításának megfelelően. Csapadék-vízelvezetés A tervezési területen a csapadékvizet zárt csapadékvíz csatornákon kereszt a meglévő közterületei hálózatba kell vezetni. Ezt lásd a közműépítés tervdokumentáció alatt. 6

A belső feltáró útja egyirányú forgalommal bír, 4,00 m széles, (amely az óramutató járásával egy irányba mutat a szerviz utak forgalmával).

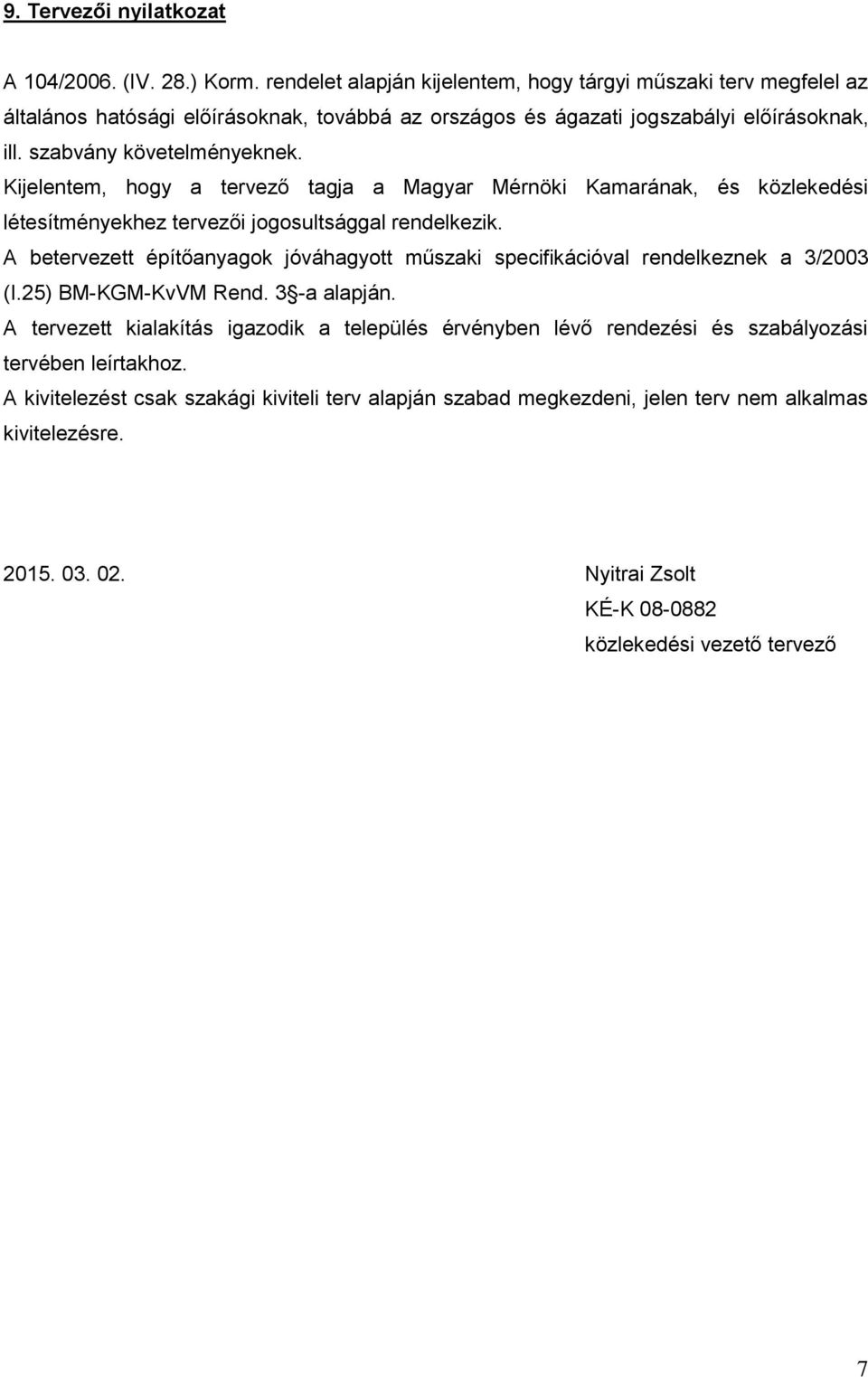

7 9. Tervezői nyilatkozat A (IV. 28.) Korm. rendelet alapján kijelentem, hogy tárgyi műszaki terv megfelel az általános hatósági előírásoknak, továbbá az országos és ágazati jogszabályi előírásoknak, ill. szabvány követelményeknek. Kijelentem, hogy a tervező tagja a Magyar Mérnöki Kamarának, és közlekedési létesítményekhez tervezői jogosultsággal rendelkezik. A betervezett építőanyagok jóváhagyott műszaki specifikációval rendelkeznek a (I.25) BM-KGM-KvVM Rend. 3 -a alapján. A tervezett kialakítás igazodik a település érvényben lévő rendezési és szabályozási tervében leírtakhoz. A kivitelezést csak szakági kiviteli terv alapján szabad megkezdeni, jelen terv nem alkalmas kivitelezésre Nyitrai Zsolt KÉ-K közlekedési vezető tervező 7
