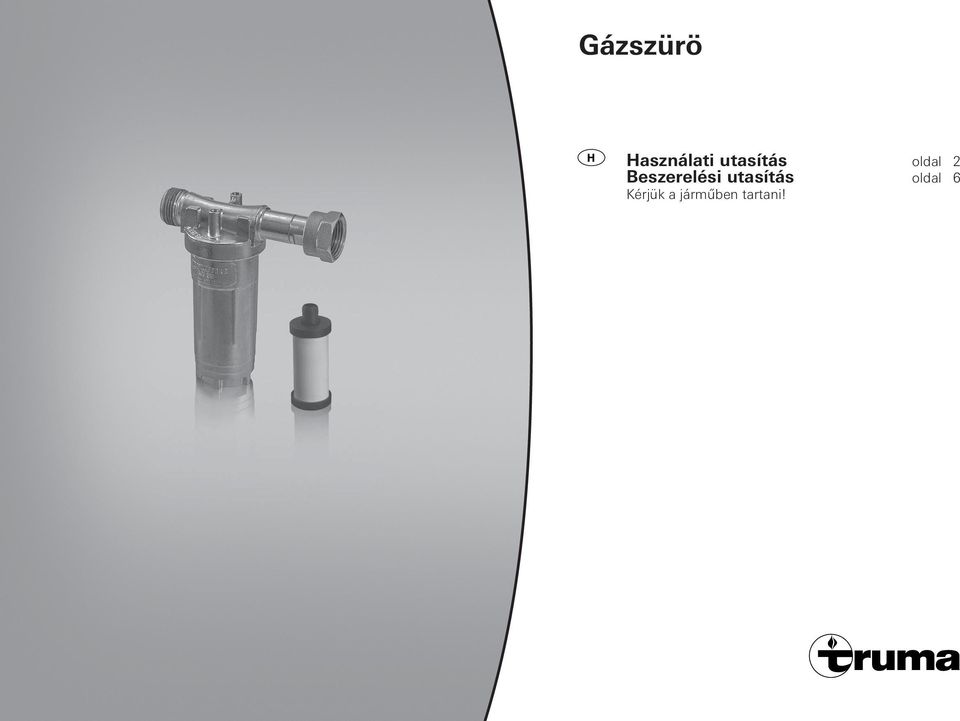

1 Gázszürö Használati utasítás Beszerelési utasítás Kérjük a járműben tartani! oldal 2 oldal 6

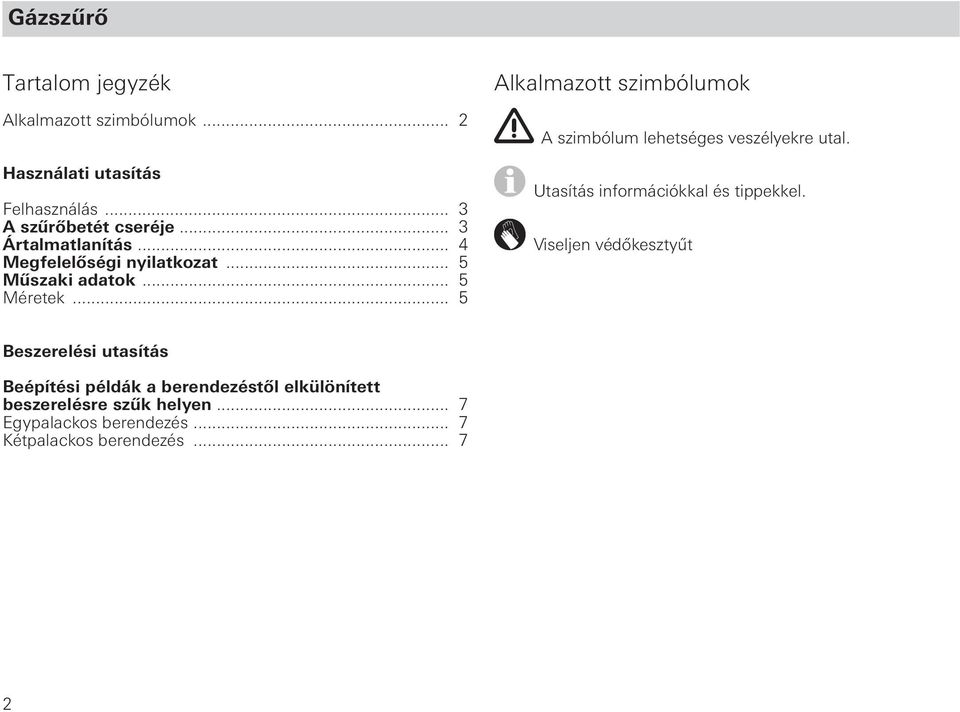

2 Gázszűrő Tartalom jegyzék Alkalmazott szimbólumok... 2 Használati utasítás Felhasználás... 3 A szűrőbetét cseréje... 3 Ártalmatlanítás... 4 Megfelelőségi nyilatkozat... 5 Műszaki adatok... 5 Méretek... 5 Alkalmazott szimbólumok A szimbólum lehetséges veszélyekre utal. Utasítás információkkal és tippekkel. Viseljen védőkesztyűt Beszerelési utasítás Beépítési példák a berendezéstől elkülönített beszerelésre szűk helyen... 7 Egypalackos berendezés... 7 Kétpalackos berendezés

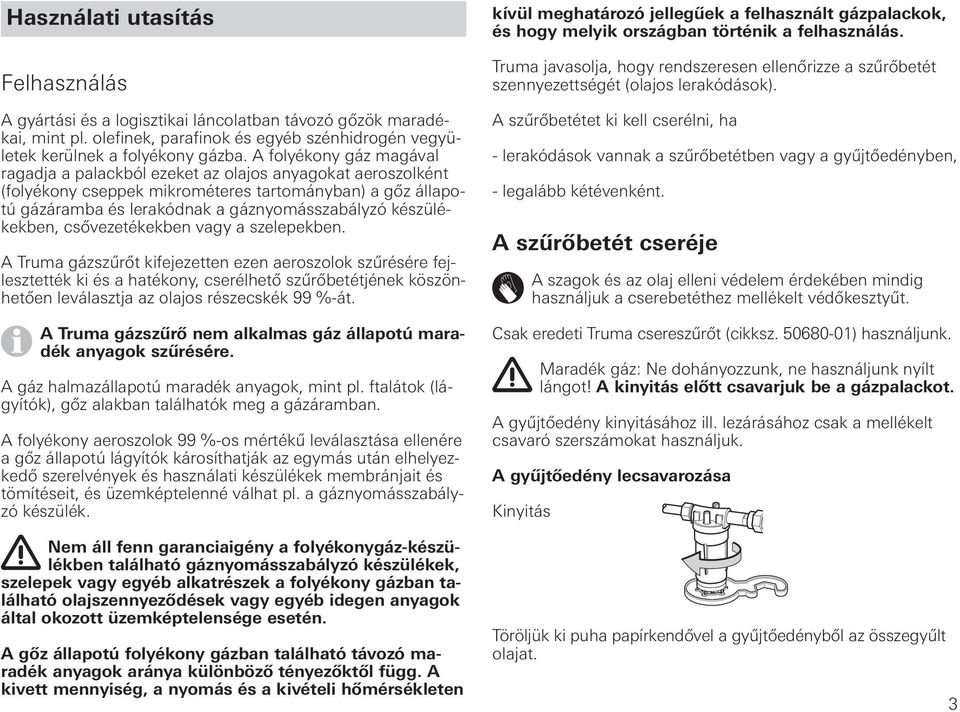

3 Használati utasítás Felhasználás A gyártási és a logisztikai láncolatban távozó gőzök maradékai, mint pl. olefinek, parafinok és egyéb szénhidrogén vegyületek kerülnek a folyékony gázba. A folyékony gáz magával ragadja a palackból ezeket az olajos anyagokat aeroszolként (folyékony cseppek mikrométeres tartományban) a gőz állapotú gázáramba és lerakódnak a gáznyomásszabályzó készülékekben, csővezetékekben vagy a szelepekben. A Truma gázszűrőt kifejezetten ezen aeroszolok szűrésére fejlesztették ki és a hatékony, cserélhető szűrőbetétjének köszönhetően leválasztja az olajos részecskék 99 %-át. A Truma gázszűrő nem alkalmas gáz állapotú maradék anyagok szűrésére. A gáz halmazállapotú maradék anyagok, mint pl. ftalátok (lágyítók), gőz alakban találhatók meg a gázáramban. A folyékony aeroszolok 99 %-os mértékű leválasztása ellenére a gőz állapotú lágyítók károsíthatják az egymás után elhelyezkedő szerelvények és használati készülékek membránjait és tömítéseit, és üzemképtelenné válhat pl. a gáznyomásszabályzó készülék. Nem áll fenn garanciaigény a folyékonygáz-készülékben található gáznyomásszabályzó készülékek, szelepek vagy egyéb alkatrészek a folyékony gázban található olajszennyeződések vagy egyéb idegen anyagok által okozott üzemképtelensége esetén. A gőz állapotú folyékony gázban található távozó maradék anyagok aránya különböző tényezőktől függ. A kivett mennyiség, a nyomás és a kivételi hőmérsékleten kívül meghatározó jellegűek a felhasznált gázpalackok, és hogy melyik országban történik a felhasználás. Truma javasolja, hogy rendszeresen ellenőrizze a szűrőbetét szennyezettségét (olajos lerakódások). A szűrőbetétet ki kell cserélni, ha - lerakódások vannak a szűrőbetétben vagy a gyűjtőedényben, - legalább kétévenként. A szűrőbetét cseréje A szagok és az olaj elleni védelem érdekében mindig használjuk a cserebetéthez mellékelt védőkesztyűt. Csak eredeti Truma csereszűrőt (cikksz ) használjunk. Maradék gáz: Ne dohányozzunk, ne használjunk nyílt lángot! A kinyitás előtt csavarjuk be a gázpalackot. A gyűjtőedény kinyitásához ill. lezárásához csak a mellékelt csavaró szerszámokat használjuk. A gyűjtőedény lecsavarozása Kinyitás Töröljük ki puha papírkendővel a gyűjtőedényből az összegyűlt olajat. 3

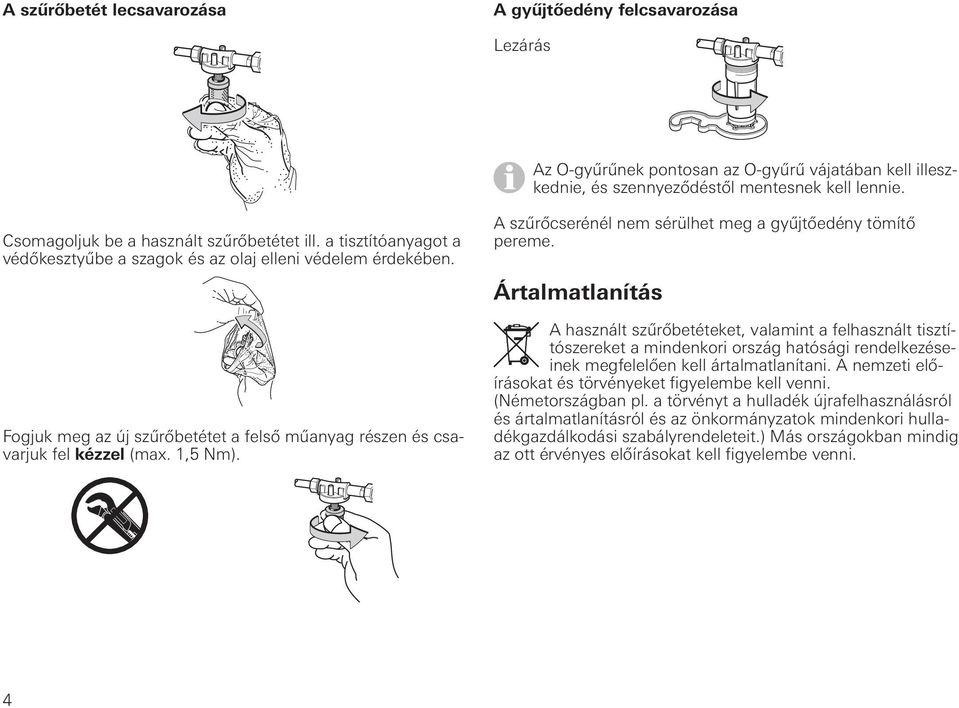

4 A szűrőbetét lecsavarozása A gyűjtőedény felcsavarozása Lezárás Az O-gyűrűnek pontosan az O-gyűrű vájatában kell illeszkednie, és szennyeződéstől mentesnek kell lennie. Csomagoljuk be a használt szűrőbetétet ill. a tisztítóanyagot a védőkesztyűbe a szagok és az olaj elleni védelem érdekében. Fogjuk meg az új szűrőbetétet a felső műanyag részen és csavarjuk fel kézzel (max. 1,5 Nm). A szűrőcserénél nem sérülhet meg a gyűjtőedény tömítő pereme. Ártalmatlanítás A használt szűrőbetéteket, valamint a felhasznált tisztítószereket a mindenkori ország hatósági rendelkezéseinek megfelelően kell ártalmatlanítani. A nemzeti előírásokat és törvényeket figyelembe kell venni. (Németországban pl. a törvényt a hulladék újrafelhasználásról és ártalmatlanításról és az önkormányzatok mindenkori hulladékgazdálkodási szabályrendeleteit.) Más országokban mindig az ott érvényes előírásokat kell figyelembe venni. 4

5 Megfelelőségi nyilatkozat A Truma gázszűrő megfelel a 97/23/EK nyomástartó berendezésekről szóló irányelv 3. cikkely 3. bekezdésének az EN és DIN 3386 alkalmazása mellett (amennyiben alkalmazható). Termékazonosító szám CE-0085BQ0102 Szűrőkimenet M20 x 1,5 hollandi anya Javasolt meghúzó nyomaték 4 5 Nm M20 x 1,5 hollandi anyához 5 Nm a gyűjtőedényhez 1.5 Nm a szűrőbetéthez Súly Kb. 350 g Méretek ca. 91 Műszaki adatok Gázfajta LPG folyékony gáz (propán/bután) Típus AS99 Maximális üzemnyomás 25 bar Maximálisan megengedett nyomáskülönbség 5 mbar Névleges átfolyás Mg (Tömeg) = 1,5 kg-ig Hőmérséklet-tartomány / osztály T II (-20 C C között) A szűrő anyaga Mikro-üvegszál, Duroplast és adszorpciós anyag Szűrőbemenet M20 x 1,5 külső menet M20 x 1,5 M20 x 1,5 ca. 94 (Minden méret mm-ben értendő) Műszaki változtatások jogát fenntartjuk! 5

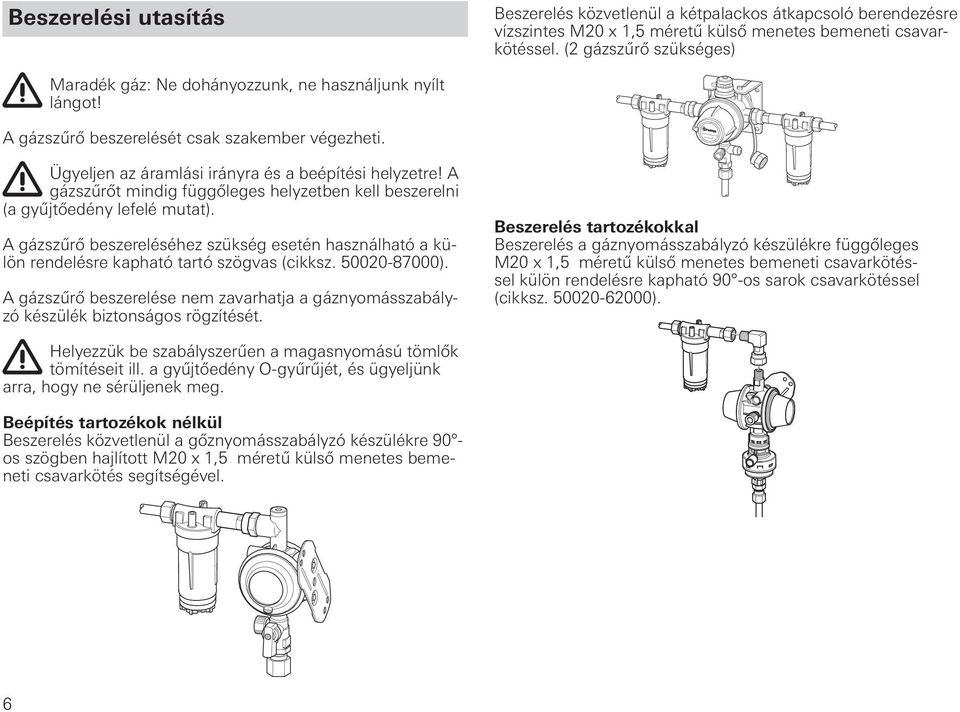

6 Beszerelési utasítás Beszerelés közvetlenül a kétpalackos átkapcsoló berendezésre vízszintes M20 x 1,5 méretű külső menetes bemeneti csavarkötéssel. (2 gázszűrő szükséges) Maradék gáz: Ne dohányozzunk, ne használjunk nyílt lángot! A gázszűrő beszerelését csak szakember végezheti. Ügyeljen az áramlási irányra és a beépítési helyzetre! A gázszűrőt mindig függőleges helyzetben kell beszerelni (a gyűjtőedény lefelé mutat). A gázszűrő beszereléséhez szükség esetén használható a külön rendelésre kapható tartó szögvas (cikksz ). A gázszűrő beszerelése nem zavarhatja a gáznyomásszabályzó készülék biztonságos rögzítését. Beszerelés tartozékokkal Beszerelés a gáznyomásszabályzó készülékre függőleges M20 x 1,5 méretű külső menetes bemeneti csavarkötéssel külön rendelésre kapható 90 -os sarok csavarkötéssel (cikksz ). Helyezzük be szabályszerűen a magasnyomású tömlők tömítéseit ill. a gyűjtőedény O-gyűrűjét, és ügyeljünk arra, hogy ne sérüljenek meg. Beépítés tartozékok nélkül Beszerelés közvetlenül a gőznyomásszabályzó készülékre 90 os szögben hajlított M20 x 1,5 méretű külső menetes bemeneti csavarkötés segítségével. 6

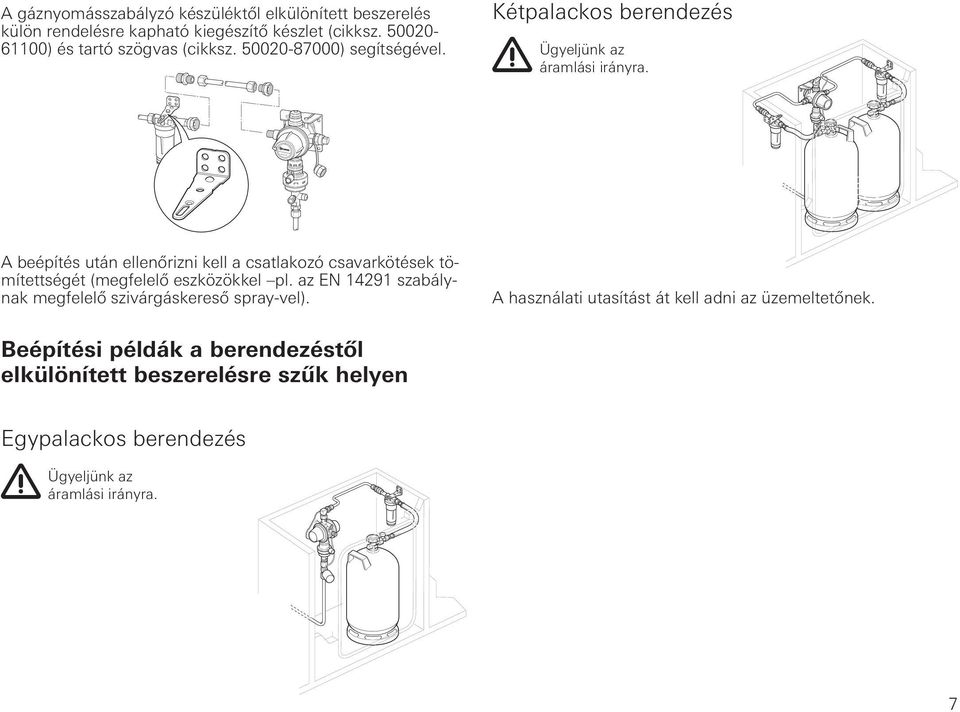

7 A gáznyomásszabályzó készüléktől elkülönített beszerelés külön rendelésre kapható kiegészítő készlet (cikksz ) és tartó szögvas (cikksz ) segítségével. Kétpalackos berendezés Ügyeljünk az áramlási irányra. A beépítés után ellenőrizni kell a csatlakozó csavarkötések tömítettségét (megfelelő eszközökkel pl. az EN szabálynak megfelelő szivárgáskereső spray-vel). A használati utasítást át kell adni az üzemeltetőnek. Beépítési példák a berendezéstől elkülönített beszerelésre szűk helyen Egypalackos berendezés Ügyeljünk az áramlási irányra. 7

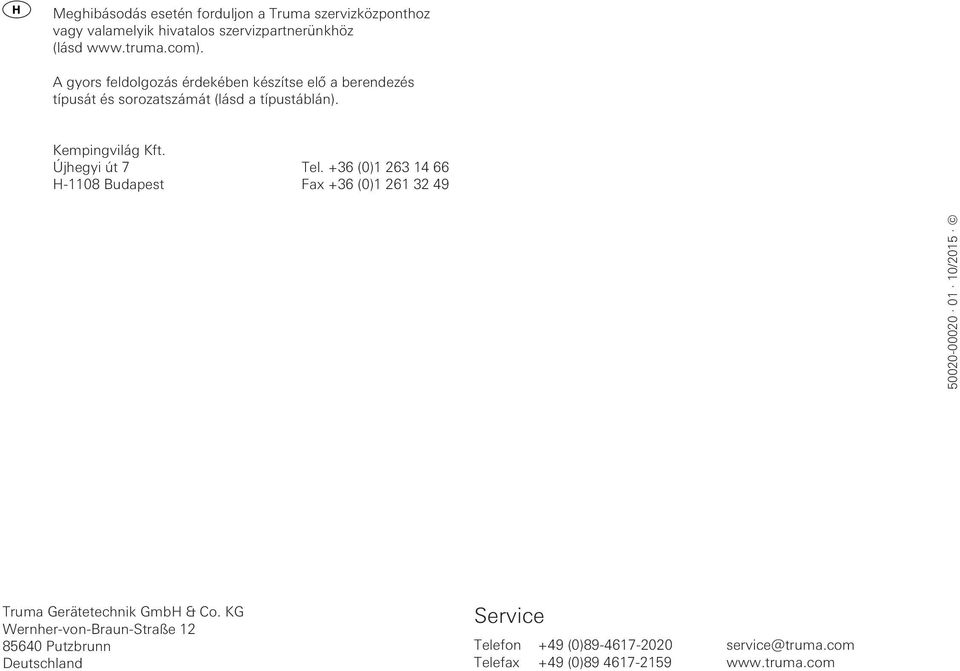

8 Meghibásodás esetén forduljon a Truma szervizközponthoz vagy valamelyik hivatalos szervizpartnerünkhöz (lásd A gyors feldolgozás érdekében készítse elő a berendezés típusát és sorozatszámát (lásd a típustáblán). Kempingvilág Kft. Újhegyi út 7 Tel. +36 (0) H-1108 Budapest Fax +36 (0) /2015 Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0) service@truma.com
