RAC 230 HIDROPNEUMATIKUS SZEGECSELŐGÉP 2,4-4,8 MM-ES SZEGECSEKHEZ HASZNÁLATI UTASÍTÁS KARBANTARTÁS FELJEGYZÉSEK

Átírás

1 RAC 230 HIDROPNEUMATIKUS SZEGECSELŐGÉP 2,4-4,8 MM-ES SZEGECSEKHEZ HASZNÁLATI UTASÍTÁS KARBANTARTÁS FELJEGYZÉSEK

2 Az aláíró Far S.r.l. (Quatro Inferiore (BO), Via Giovanni XXIII No. 2) kijelenti azt, hogy a jelen gépkönyvben feltüntetett hidropneumatikus szegecselőgép: Típus: RAC 230 Alkalmazhatóság: ø 2,4-4,8 szegecsig megfelel a DRP 459/96-ban előírt biztonsági előírásoknak, mely tartalmazza a 89/392 és a 91/368-as EC szabványokat. FAR szegecseléstechnikai eszközök 12 hónapos garanciával rendelkeznek, mely a számla keltezésétől érvényes. A garancia azon hibákra vonatkozik, melyeket hibás alkatrészek vagy hibás kivitelezés okoz. A garancia akkor érvényes, ha az eszköz hivatalos képviseleten keresztül került értékesítésre és a meghatározott célra használják. A garancia megszűnik, ha az eszközt nem szakszerűen (a leírásba meghatározott módon) javítják, karbantartják, működtetik. Hiba illetve meghibásodás esetén csak a hibás alkatrészek cseréjét illetve javítását vállalja a FAR Quatro Inferiore, Far S.r.l. - Giacomo Generali Ügyvezető igazgató

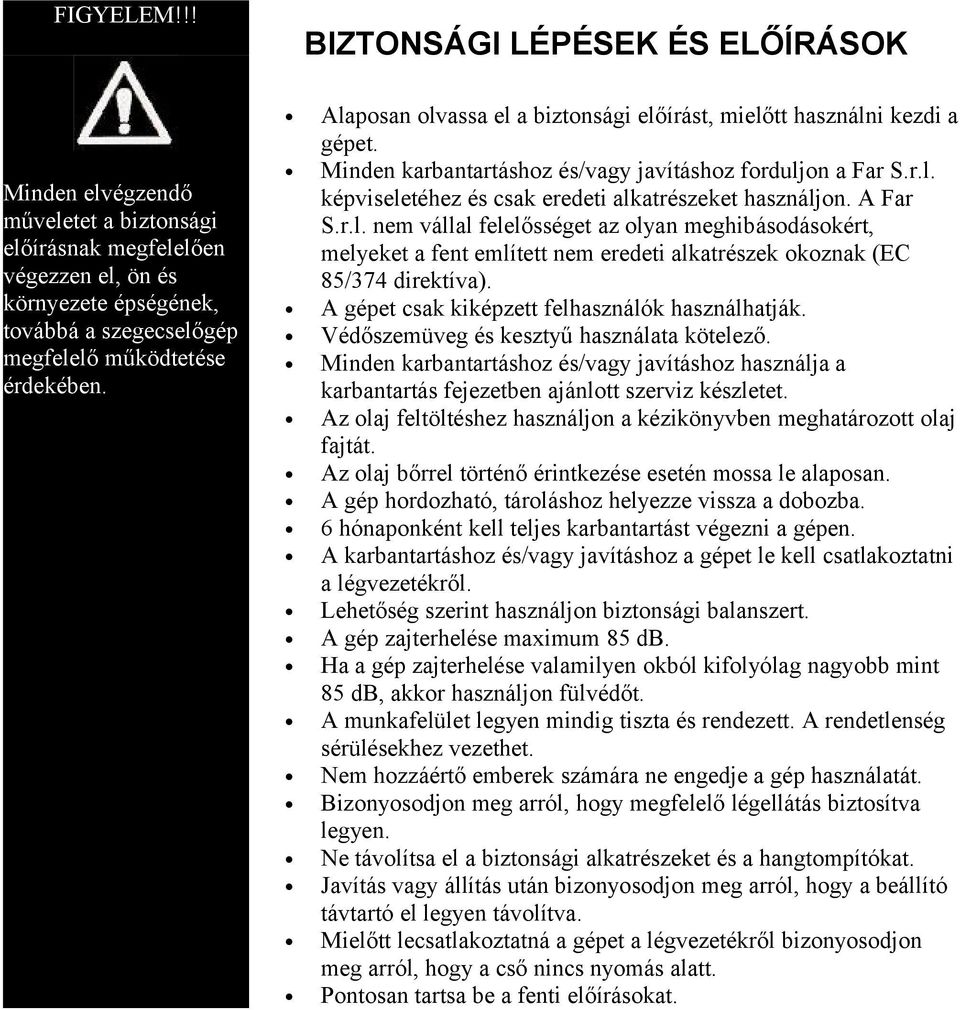

3 FIGYELEM!!! Minden elvégzendő műveletet a biztonsági előírásnak megfelelően végezzen el, ön és környezete épségének, továbbá a szegecselőgép megfelelő működtetése érdekében. BIZTONSÁGI LÉPÉSEK ÉS ELŐÍRÁSOK Alaposan olvassa el a biztonsági előírást, mielőtt használni kezdi a gépet. Minden karbantartáshoz és/vagy javításhoz forduljon a Far S.r.l. képviseletéhez és csak eredeti alkatrészeket használjon. A Far S.r.l. nem vállal felelősséget az olyan meghibásodásokért, melyeket a fent említett nem eredeti alkatrészek okoznak (EC 85/374 direktíva). A gépet csak kiképzett felhasználók használhatják. Védőszemüveg és kesztyű használata kötelező. Minden karbantartáshoz és/vagy javításhoz használja a karbantartás fejezetben ajánlott szerviz készletet. Az olaj feltöltéshez használjon a kézikönyvben meghatározott olaj fajtát. Az olaj bőrrel történő érintkezése esetén mossa le alaposan. A gép hordozható, tároláshoz helyezze vissza a dobozba. 6 hónaponként kell teljes karbantartást végezni a gépen. A karbantartáshoz és/vagy javításhoz a gépet le kell csatlakoztatni a légvezetékről. Lehetőség szerint használjon biztonsági balanszert. A gép zajterhelése maximum 85 db. Ha a gép zajterhelése valamilyen okból kifolyólag nagyobb mint 85 db, akkor használjon fülvédőt. A munkafelület legyen mindig tiszta és rendezett. A rendetlenség sérülésekhez vezethet. Nem hozzáértő emberek számára ne engedje a gép használatát. Bizonyosodjon meg arról, hogy megfelelő légellátás biztosítva legyen. Ne távolítsa el a biztonsági alkatrészeket és a hangtompítókat. Javítás vagy állítás után bizonyosodjon meg arról, hogy a beállító távtartó el legyen távolítva. Mielőtt lecsatlakoztatná a gépet a légvezetékről bizonyosodjon meg arról, hogy a cső nincs nyomás alatt. Pontosan tartsa be a fenti előírásokat.

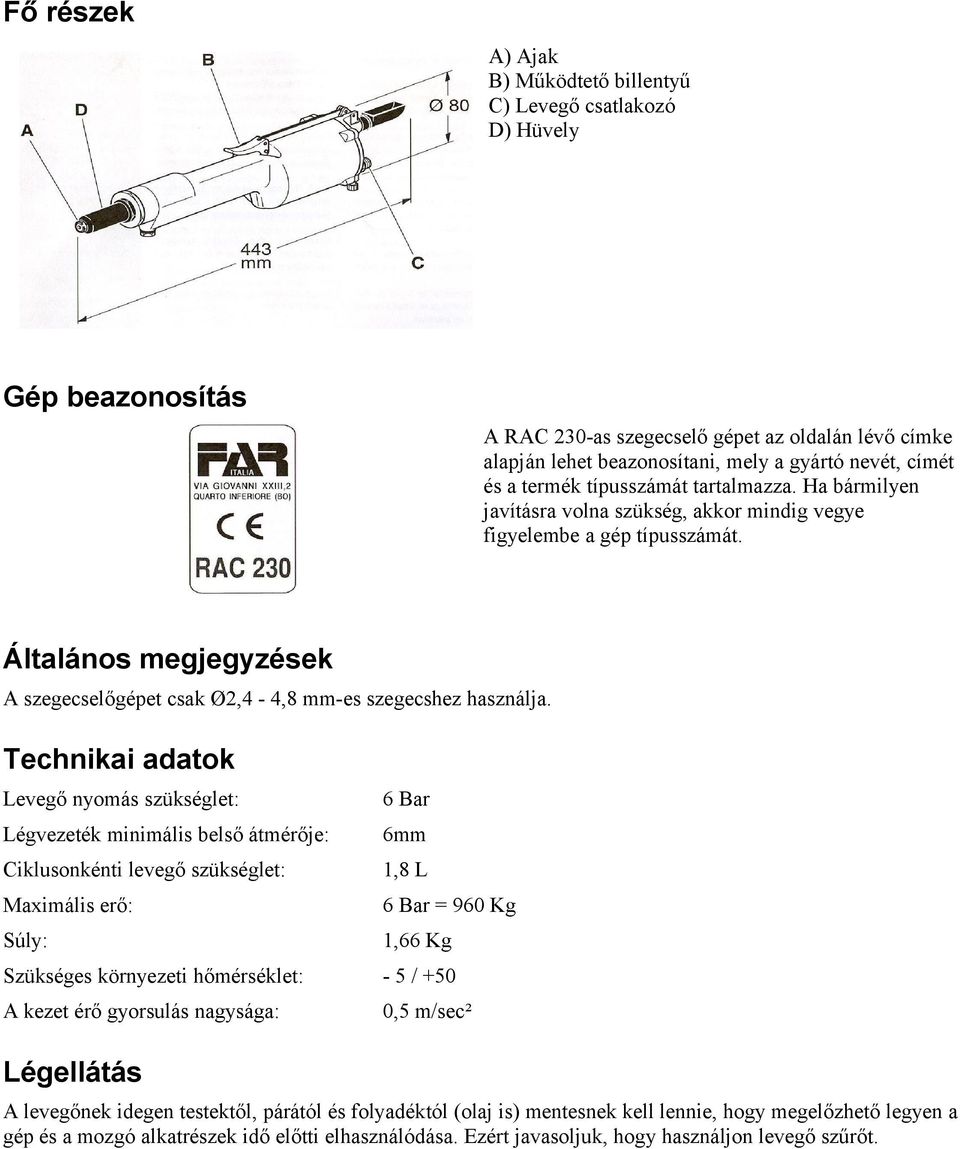

4 Fő részek A) Ajak B) Működtető billentyű C) Levegő csatlakozó D) Hüvely Gép beazonosítás A RAC 230-as szegecselő gépet az oldalán lévő címke alapján lehet beazonosítani, mely a gyártó nevét, címét és a termék típusszámát tartalmazza. Ha bármilyen javításra volna szükség, akkor mindig vegye figyelembe a gép típusszámát. Általános megjegyzések A szegecselőgépet csak Ø2,4-4,8 mm-es szegecshez használja. Technikai adatok Levegő nyomás szükséglet: Légvezeték minimális belső átmérője: Ciklusonkénti levegő szükséglet: Maximális erő: Súly: 6 Bar 6mm 1,8 L 6 Bar = 960 Kg 1,66 Kg Szükséges környezeti hőmérséklet: - 5 / +50 A kezet érő gyorsulás nagysága: Légellátás 0,5 m/sec² A levegőnek idegen testektől, párától és folyadéktól (olaj is) mentesnek kell lennie, hogy megelőzhető legyen a gép és a mozgó alkatrészek idő előtti elhasználódása. Ezért javasoljuk, hogy használjon levegő szűrőt.

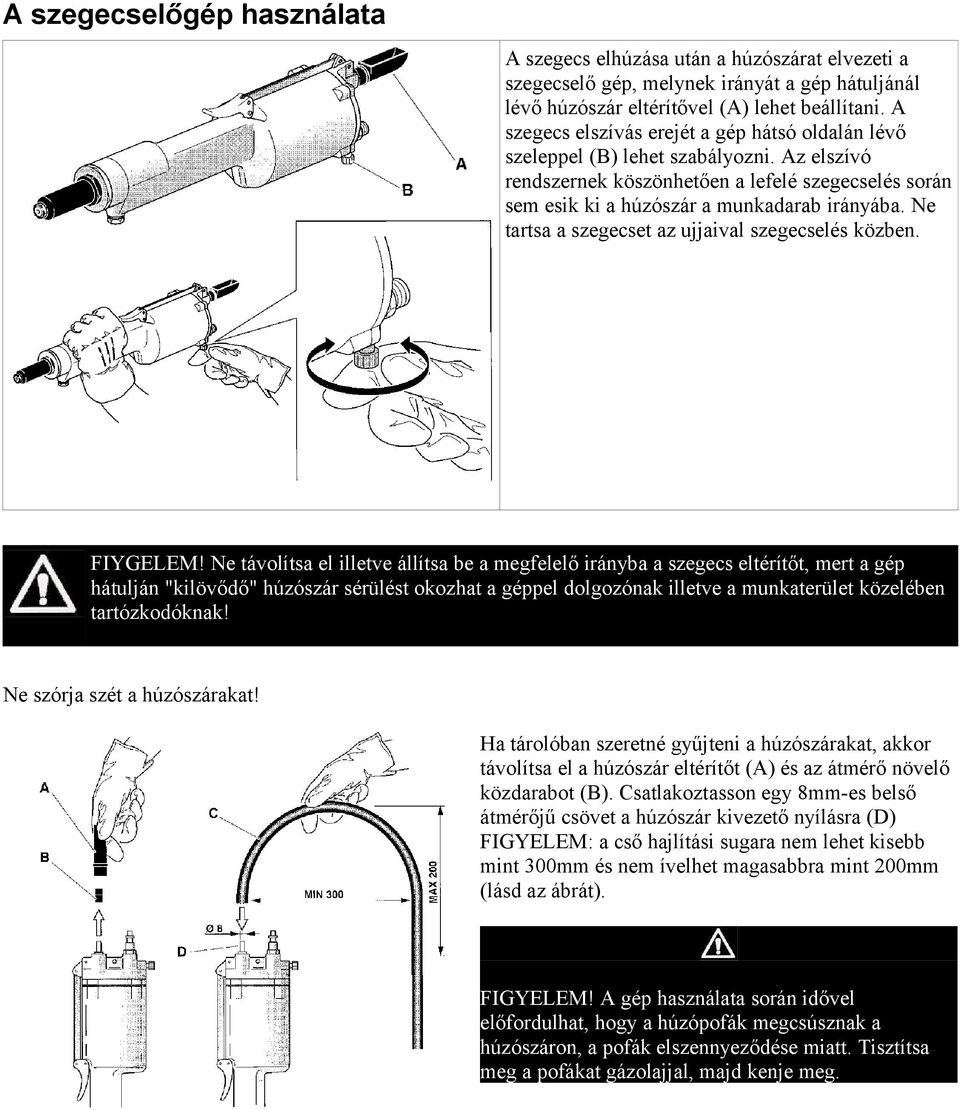

5 A szegecselőgép használata A szegecs elhúzása után a húzószárat elvezeti a szegecselő gép, melynek irányát a gép hátuljánál lévő húzószár eltérítővel (A) lehet beállítani. A szegecs elszívás erejét a gép hátsó oldalán lévő szeleppel (B) lehet szabályozni. Az elszívó rendszernek köszönhetően a lefelé szegecselés során sem esik ki a húzószár a munkadarab irányába. Ne tartsa a szegecset az ujjaival szegecselés közben. FIYGELEM! Ne távolítsa el illetve állítsa be a megfelelő irányba a szegecs eltérítőt, mert a gép hátulján "kilövődő" húzószár sérülést okozhat a géppel dolgozónak illetve a munkaterület közelében tartózkodóknak! Ne szórja szét a húzószárakat! Ha tárolóban szeretné gyűjteni a húzószárakat, akkor távolítsa el a húzószár eltérítőt (A) és az átmérő növelő közdarabot (B). Csatlakoztasson egy 8mm-es belső átmérőjű csövet a húzószár kivezető nyílásra (D) FIGYELEM: a cső hajlítási sugara nem lehet kisebb mint 300mm és nem ívelhet magasabbra mint 200mm (lásd az ábrát). FIGYELEM! A gép használata során idővel előfordulhat, hogy a húzópofák megcsúsznak a húzószáron, a pofák elszennyeződése miatt. Tisztítsa meg a pofákat gázolajjal, majd kenje meg.

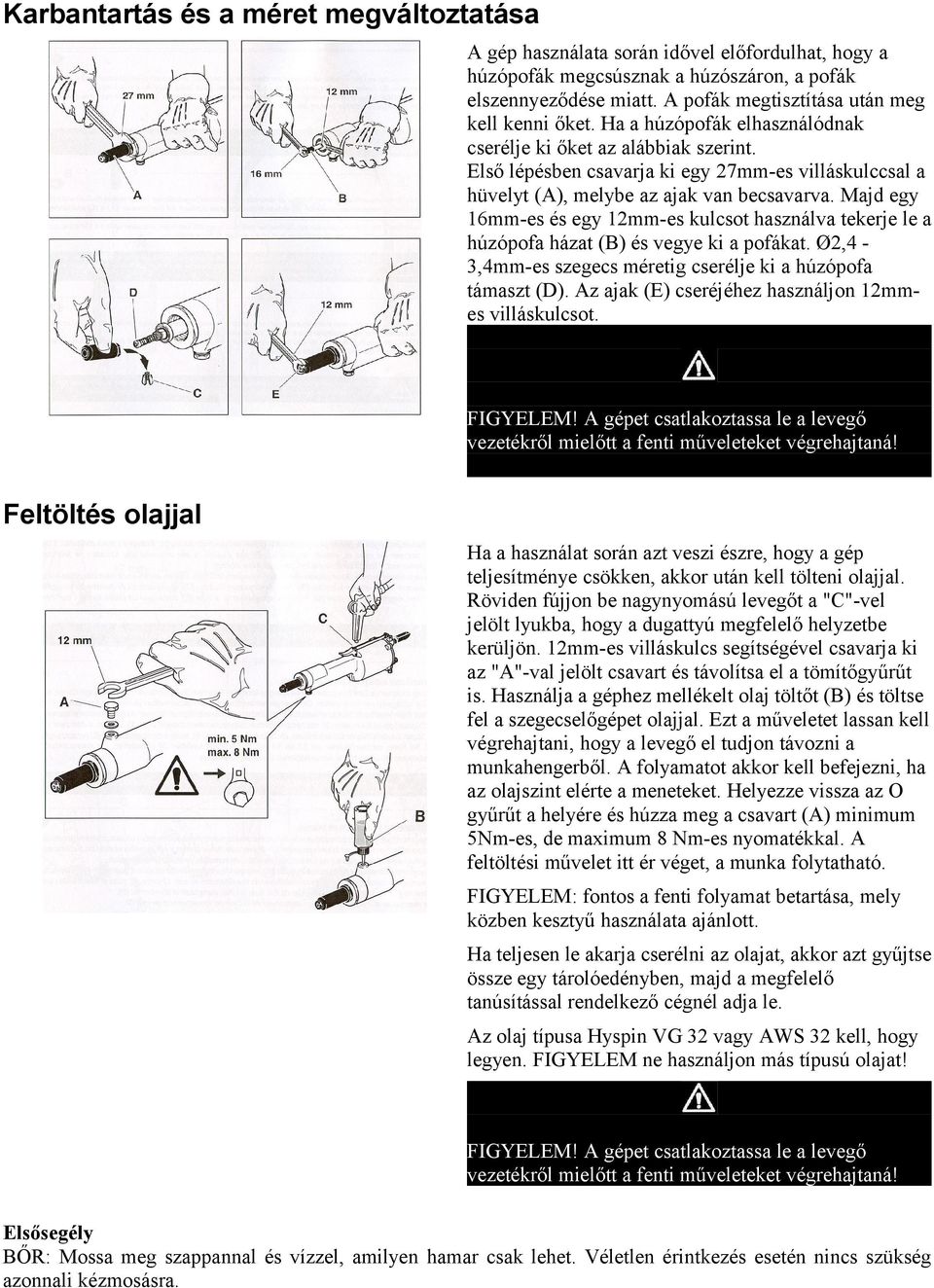

6 Karbantartás és a méret megváltoztatása A gép használata során idővel előfordulhat, hogy a húzópofák megcsúsznak a húzószáron, a pofák elszennyeződése miatt. A pofák megtisztítása után meg kell kenni őket. Ha a húzópofák elhasználódnak cserélje ki őket az alábbiak szerint. Első lépésben csavarja ki egy 27mm-es villáskulccsal a hüvelyt (A), melybe az ajak van becsavarva. Majd egy 16mm-es és egy 12mm-es kulcsot használva tekerje le a húzópofa házat (B) és vegye ki a pofákat. Ø2,4-3,4mm-es szegecs méretig cserélje ki a húzópofa támaszt (D). Az ajak (E) cseréjéhez használjon 12mmes villáskulcsot. FIGYELEM! A gépet csatlakoztassa le a levegő vezetékről mielőtt a fenti műveleteket végrehajtaná! Feltöltés olajjal Ha a használat során azt veszi észre, hogy a gép teljesítménye csökken, akkor után kell tölteni olajjal. Röviden fújjon be nagynyomású levegőt a "C"-vel jelölt lyukba, hogy a dugattyú megfelelő helyzetbe kerüljön. 12mm-es villáskulcs segítségével csavarja ki az "A"-val jelölt csavart és távolítsa el a tömítőgyűrűt is. Használja a géphez mellékelt olaj töltőt (B) és töltse fel a szegecselőgépet olajjal. Ezt a műveletet lassan kell végrehajtani, hogy a levegő el tudjon távozni a munkahengerből. A folyamatot akkor kell befejezni, ha az olajszint elérte a meneteket. Helyezze vissza az O gyűrűt a helyére és húzza meg a csavart (A) minimum 5Nm-es, de maximum 8 Nm-es nyomatékkal. A feltöltési művelet itt ér véget, a munka folytatható. FIGYELEM: fontos a fenti folyamat betartása, mely közben kesztyű használata ajánlott. Ha teljesen le akarja cserélni az olajat, akkor azt gyűjtse össze egy tárolóedényben, majd a megfelelő tanúsítással rendelkező cégnél adja le. Az olaj típusa Hyspin VG 32 vagy AWS 32 kell, hogy legyen. FIGYELEM ne használjon más típusú olajat! FIGYELEM! A gépet csatlakoztassa le a levegő vezetékről mielőtt a fenti műveleteket végrehajtaná! Elsősegély BŐR: Mossa meg szappannal és vízzel, amilyen hamar csak lehet. Véletlen érintkezés esetén nincs szükség azonnali kézmosásra.

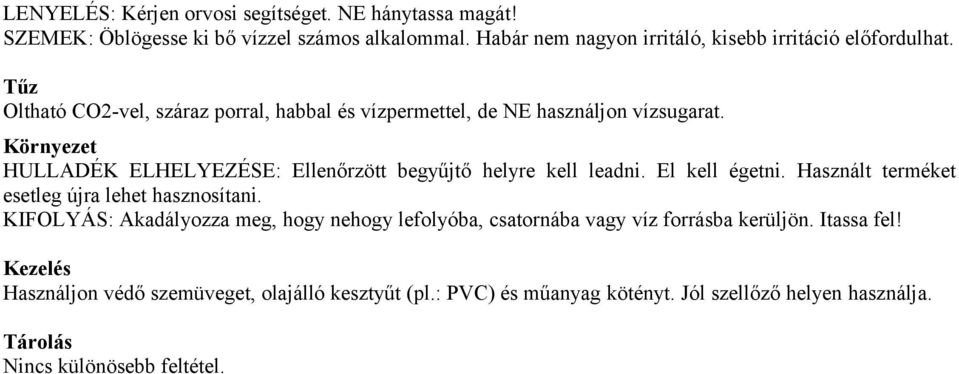

7 LENYELÉS: Kérjen orvosi segítséget. NE hánytassa magát! SZEMEK: Öblögesse ki bő vízzel számos alkalommal. Habár nem nagyon irritáló, kisebb irritáció előfordulhat. Tűz Oltható CO2-vel, száraz porral, habbal és vízpermettel, de NE használjon vízsugarat. Környezet HULLADÉK ELHELYEZÉSE: Ellenőrzött begyűjtő helyre kell leadni. El kell égetni. Használt terméket esetleg újra lehet hasznosítani. KIFOLYÁS: Akadályozza meg, hogy nehogy lefolyóba, csatornába vagy víz forrásba kerüljön. Itassa fel! Kezelés Használjon védő szemüveget, olajálló kesztyűt (pl.: PVC) és műanyag kötényt. Jól szellőző helyen használja. Tárolás Nincs különösebb feltétel.

8 J O T Á L L Á S I J E G Y Az eladó kereskedelmi egység tölti ki! Típus... Megnevezés... Gyártási (azonosító) szám... A vásárlás dátuma: hó...nap Az eladó/garanciális javítást végző cég neve és címe neve bélyegző, aláírás TISZTELT VÁSÁRLÓNK! A FAR szegecselőgépek 12 hónap garanciával rendelkeznek és a hatályos jogszabályok szerinti jótállást vállalunk, mely a számla kiállításától lép életbe. Ennek alapján a vásárlót a jótállási időn belül a meghibásodott termékek kijavítása, ha ez nem lehetséges, akkor kicserélése illeti meg. A jótállási idő meghosszabbodik (15 napon túli javítás esetén) a javításba adás napjától kezdve azzal az idővel, amely alatt a berendezést a vásárló rendeltetésszerűen nem használhatta. Nem esik a jótállás hatálya alá, ha a meghibásodás a kezelési utasításban foglaltaktól eltérő, rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás vagy elemi kár következtében keletkezett, ill. ha nem megfelelő minőségű/fajtájú termék szegecseléséhez használták. A jótállás keretében szükséges javítást a vásárlás helyén lehet kérni. A vásárlás helyére eljuttatott készülékről és a jótállási jegy átvételéről a vásárló elismervényt, a berendezés kijavításáról vagy kicseréléséről értesítést kap. Amennyiben cserére nincs lehetőség, a vétel árat a vásárlás helyén visszatérítik. A jótállási időn túli javítás módjáról a vásárló a vásárlás helyén kaphat felvilágosítást. A jótállási jegyen a vevő által történt bármilyen javítás, törlés, átírás a jótállási jegy érvénytelenségét vonja maga után.
