1 A hulladéklerakók rekultivációja

2 92/2007. (XI.28) KvVM rendelet a hulladéklerakással, valamint a hulladéklerakóval kapcsolatos egyes szabályokról és feltételekről szóló 20/2006.(IV.5.) KvVM rendelet módosításáról rekultiváció: a bezárt hulladéklerakó vagy a hulladéklerakó egy része környezeti veszélyességének csökkentése új területhasználat előkészítése érdekében lezárással, műszaki védelem és monitoringrendszer kiépítésével vagy a hulladék felszedésével, továbbá tájba illesztéssel. utógondozás: a hulladéklerakó teljes rekultivációját követő olyan összetett tevékenység, amely magában foglalja a monitoringrendszer üzemeltetését, a csurgalékvíz és a hulladéklerakó-gáz kezelését, valamint a szükségessé váló karbantartási munkákat. tájbaillesztés: a létesítmény funkcionális és esztétikai szempontok szerinti környezetalakítása a táji adottságok figyelembevételével.

3 A hulladéklerakó rekultivációjára és utógondozására akkor kerülhet sor, ha a külön jogszabály szerinti beavatkozásra nincsen szükség. A hulladéklerakó egészének vagy egy részének rekultivációját és utógondozását a Felügyelőség - a külön jogszabályban meghatározott szakhatóság bevonásával - engedélyezi.

4 A hulladéklerakó rekultivációjával, utógondozásával kapcsolatos követelmények ( 4. számú melléklet a 20/2006. / IV.5./ KvVM rendelethez ) A rekultiváció és utógondozás a következő főbb részfolyamatokból tevődik össze: a/. a rekultivációra és utógondozásra vonatkozó tervdokumentáció elkészítése és engedélyeztetése. b/. a hulladéklerakó felső záróréteg rendszerének átmeneti és/vagy végleges kialakítása. c/. a hulladéklerakó-gáz gyűjtési és kezelési rendszerének kialakítása és működtetése. d/. a csurgalékvíz és csapadékvíz kezelési rendszerének kialakítása és működtetése. e/. az utógondozási időszakban szükséges monitoringrendszer kialakítása és működtetése. f/. a hulladéktest formálása, felszíni rétegeinek tömörítése, rézsűk kialakítása, tájba illesztés, a terület további használatának figyelembevételével. g/. a további felhasználásra nem tervezett berendezések és építmények elbontása, az általuk elfoglalt terület tájba illesztése. h/. a fenntartási és állagmegóvási munkák elvégzése az utógondozás teljes időszakában. i/. az utógondozás befejezése. j/. a jelentéskészítési kötelezettség teljesítése.

5 A tájba illesztéssel kapcsolatos követelmények A hulladéktest formázását a tájba illesztés követelményeinek figyelembevételével kell elvégezni. Gondoskodni kell arról, hogy a hulladéktest tömegalakításával, a vegetációs réteg biztosításával olyan tájképi megjelenése legyen a hulladéklerakó létesítménynek, amely egyidejűleg szolgálja a terület tervezett használatát és az adott táj elemeitől nem idegen megjelenést.

6 Eltérések a rekultivációra előírt követelményektől A B3 alkategóriájú hulladéklerakók esetében, amennyiben a hulladéklerakóban m3-nél kevesebb a lerakott hulladék mennyisége, a rekultivációt a végleges záróréteg rendszer kialakításával, 1 ütemben is el lehet végezni. A Felügyelőség ebben az esetben az összes körülmény figyelembevételével (különösen környezetszennyezés vagy jelentős környezetvédelmi kockázat hiányában) mérlegelheti a rekultivációra vonatkozó pontokban foglalt követelmények mérséklését vagy elengedését. A előtt létesült hulladéklerakóknál ugyancsak mérlegelhető az pontok szerinti előírások mérséklése vagy elengedése, amennyiben az átmeneti lezárás (legfeljebb 10 év) letelte után az összegyűlt monitoring adatok ezt megalapozzák.

7

8 A VESZÉLYEZTETŐ POTENCIÁL MEGHATÁROZÁSA 1. Az üzemi viszonyokra vonatkozó adatok: az üzemeltetés kezdete az üzemeltetés vége a lerakott hulladék fajtája, összetétele az éves lerakás mennyisége a lerakó által használt terület a depóniai mélysége (medencés lerakás esetén) a depóniaia magassága a lerakott hulladék átlagos vastagsága műszaki kiépítettség, gépek a tömörítés, beépítés módja rendezettség

9 A VESZÉLYEZTETŐ POTENCIÁL MEGHATÁROZÁSA 2. A műszaki kia lakításra vonatkozó adatok: az aljzatszigetelő rendszer felépítése lezárás, zárószigetelés kialakítása ideiglenes, napi takarás a csapadékvíz elvezetés a csurgalékvízgyüjtő rendszer kialakítása a csurgalékvíz kezelése depóniagáz gyűjtés, hasznosítás

10 A VESZÉLYEZTETŐ POTENCIÁL MEGHATÁROZÁSA 3. A természeti adottságokra vonatkozó adatok: talajrétegződés, földtani, hidrogeológiai viszonyok az altalaj vízzárósága, szivárgási tényezője talajvíz terepszint alatti mélysége vízbázistól, potenciális vízbázistól ill. annak kijelölt, vagy kijelölés alatt álló védőidomától való távolság, az esetlegesen meglévő hidrogeológiai A ill. B védőterület távolsága/viszonya a lerakótól/lerakóhoz legközelebbi felszíni víz távolsága belvíz-, árvízveszélyetetettség (18/2003. (XII.9.)KvVM-BM egy. rend) szennyeződésérzékenységi kategória (3/2000. (III.17.) Korm.rendelet) természetvédelmi területektől való távolság lakóterülettől, beépített területtől való távolság

11 Az ERM Hungária Kft Greentech Kft által kidolgozott értékelő rendszer kérdés száma 1 2** kérdés Hulladákkal fedett Talajrétegződés, Talajvíz terepszint Legközelebbi felszíni víz Belvíz-, árvíz veszélyes terület nagysága pont vízáteresztő képesség pont alatti mélysége (m) pont távolsága pont terület pont súlytényező <0,5 ha 1 vízzáró 0 10 m 0 >500 m 0 C 0 értékek 0,5-2 ha 2 félig vízáteresztő m m 2 B 2 >2 ha 3 vízáteresztő m m> 6 A 6 kérdés száma kérdés Szennyeződésérzékenységi kategória pont Üzemelés kezdete pont Bezárás időpontja pont mennyisége pont Alsó szigetelés pont Lerakott összes hulladék súlytényező C év 1 >10 év 0 <10 Em3 3 jogszabály szerint 0 értékek B év év Em3 6 van, de nem kielégítő 3 A 9 >20 év 3 <5 év + működő 2 >100 Em3 9 nincs 9 kérdés száma *** kérdés Műszaki kiépítettség, Hulladékréteg gépek pont Lerakási technológia pont vastagsága pont Egyéb hulladék fogadása pont Egyéb megjegyzés pont súlytényező szig, csurg, csap, dep 0 völgy+rendezett m 2 nincs 0 egyik sem 0 értékek szig, csap 2 domb+rend-tt, v+r-etlen m 4 inert (ha >20%) 1 1-re van negatív utalás 3 egyik sem, csak egy 6 terepszint+rendezetlen 3 >5 m 6 szennyvíz/szv. iszap (>10%) 3 1<-re van negatív utalás 9 ** jellemző talajtípus 2,5-7,5 m mélységben kavics, homok: vízáteresztő iszap: félig vízáteresztő *** a figyelembe vett adatok: lakott terület 500 m-en belül természetvédelmi terület, vagy egyéb védettség

12 A zárószigetelés felépítése rekult. agyag (+geomembrán) réteg drénréteg kiegyenlítő geotextília gázmentesítő réteg

13 A zárószigetelő rétegrend kialakításának jogszabályi háttere A hulladéklerakók kialakítását, üzemeltetését és rekultivációját a többször módosított 20/2006. (IV.5.) KvVM rendelet szabályozza. A hulladéklerakók rekultivációjának, az alkalmazott rétegrendeknek meg kell felelniük az idézett rendeletnek. A rendelet a zárószigetelés módját két részre bontja: - Átmeneti lezárás - Végeleges lezárás

14 GÁZMENTESÍTÉS A keletkező gáz ellenőrzött gyűjtése illetve elvezetése fontos, mert: a nagy nyomású gáz kitöréseket okozhat a lerakóban; a gáz kiszivárgása a vegetáció pusztulását idézheti elő, aminek a következménye, hogy a rekultivált felszínen jelentősen nő az erózió veszélye; toxikus hatása lehet; a tartós gázkibocsátás a hulladéklerakó közvetlen szomszédságában lakó egészségét veszélyeztetheti; kellemetlen szaghatást okoz; a keletkező metán a levegővel keveredve robbanókeveréket alkot; a keletkezett gáz olcsó energiaforrás, ezért gyűjtése célszerű.

15

16

17

18

19 Münsterben (Németország) 2004.ben alkalmazott passzív gázmentesítő rendszer

20

21 A gázgyűjtő kutak kialakítása és a zárószigetelésen való átvezetése

22

23

24

25

26 Aktív gázgyűjtő rendszer függőleges kutakkal a. rendszer-vázlat b. kútelrendezés és hatásterület

27

28

29 A horizontális gázgyűjtőcső átvezetése a zárószigetelésen

30

31

32 CÉL: ÁTMENETI ZÁRÓ-SZIGETELŐ RENDSZER a hulladék lebomlásához optimális feltételeket biztosítsunk, a végleges záró-szigetelőrendszer egyenlőtlen süllyedések miatti tönkremenetelét (funkcionális) megakadályozzuk ill. megelőzzük. AZ ÁTMENETI ZÁRÓ SZIGETELŐRENDSZERTŐL ELVÁRT KÖVETELMÉNYEK: az alkalmazott anyag a várható süllyedéseket tönkremenetel, jelentősebb hatékonyságcsökkenés nélkül el tudja viselni segítse elő a minimális csurgalékvíz-képződést akadályozza meg a csapadékvíznek a kívánatosnál nagyobb mértékű beszivárgását a depóniába tegye lehetővé a depóniagáz ellenőrzött kezelését.

33 Átmeneti záró szigetelőrendszer megoldások

36 A hulladéklerakó végső zárószigetelőrendszere felépítésének szabályozása 1.

37 A hulladéklerakó végső zárószigetelőrendszere felépítésének szabályozása 2. Nem veszélyes hulladékok

38 A hulladéklerakó végső zárószigetelőrendszere felépítésének szabályozása 3. veszélyes hulladékok

39

40 A gázelvezető réteg

41 A természetes anyagú szigetelőréteg

42 Az agyagszigetelés beépítési víztartalmának meghatározása a zárószigetelés kialakításánál

43 A geomembrán

44 400 HDPE (2,3 mm) GEOMEMBRÁN VÁLASZTÁS 300 HDPE (2,0 mm) Húzóerő [N/cm] PVC (2,6 mm) CPE (2,4 mm) 0 EPDM (1,2 mm) Elmozdulás [%]

45 GEOMEMBRÁN VÁLASZTÁS

46 25 PVC (R) GEOMEMBRÁN VÁLASZTÁS Nyírófeszültség [kn/m 2 ] EPDM HDPE CSPE Elmozdulás [%]

47 Különböző geomembránok vízgőz- és gázáteresztőképessége (HAXO, H.E. et-al., 1984.) Geomembrán típus HDPE EPDM PVC Vastagság (mm) Vízgőz áteresztőképesség (g/m 2.nap) Gázáteresztőképesség (ml/m 2.nap) CO 2 CH 4 N 2 0,80 0, ,44 0,0062 0,51 0,27 0,94 0, ,70 0,17 0,51 2, ,76 1,

48 a., Talaj-geomembrán Geomembrán típus A talaj/geomembrán/geotextília közötti súrlódási szög mért értékei (MARTIN et. al., 1984.) Homok = 30 Talaj Homok = 28 Iszapos homok = 26 EPDM PVC, érdesített PVC, sima CSPE HDPE b., Geomembrán-geotextília Geotextília típus EPDM Geomembrán típus érdesített PVC sima CSPE HDPE Nem szövött, rel. nagy pórusok Nem szövött, rel. kis pórusok Szövött, rel. nagy pórusok Szövött, rel. kis pórusok

49 A szivárgó és szűrőréteg

50 A rekultivációs réteg

51

52 Rekultivációs rétegként leginkább ajánlott talajok Talajtípus Homoklisztes, iszapos homok Iszap artalom (%) Agyag tartalom (%) Szabadföldi vízkapacitás (VK SZ mm) Iszapos homok, homokliszt Agyagos homok Homokos homokliszt Homokos iszap

53 A rekultivációs rétegben megengedhető szennyezőanyag-, valamint eluátumkoncentrációk (Deponieverordnung, Némegország, 2002.) Paraméter Szennyezőanyag tartalom [mg/kg száraz anyag] (salétromsavas kioldás) Eluátum-koncentráció ph 6,5-9 Vezetőképesség Klorid Szulfát 500 S/cm 10 mg/l 50 mg/l Arzén 10 g/l Kadmium 1,0 2 g/l Ólom 140,0 40 g/l Króm (össz.) 120,0 30 g/l Réz 80,0 50 g/l Higany 1,0 0,2 g/l Nikkel 100,0 50 g/l Cink 300,0 100 g/l

54 Különböző növények nyek gyökérzet rzetének lehatolási mélysm lysége Növény Zöldmezős s vegetáci ció A gyökérzet lehatolási mélysm lysége (cm) szarvas kerep (Lotus( corniculutus) közönséges aszat (Cirsium) réti perje (Poa pratensis) francia perje (Arrhenatherum elatius) gyermekláncf ncfű (Taraxacum officinale) mezei aszat (Cirsium arvensis) ökörfarkkóró (Verbascum lychnitis) < 150 (fodros) sóska s ska (Rumex crispus) < 150 Bokros, fás f s vegetáci ció,, cserje földiszeder (Rubus fructicosus) < 200 (hamis) akácfa (Acacia) > 200 fehér r fűz f (Salix alba) < 300 bükkfa (Fagus( silvatica) juharfa (Acer) > 150

55

56

57

58 ALTERNATÍV ZÁRÓSZIGETELŐK xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx Rekultivációs réteg drénréteg geomembrán 2x25-30 cm Hydrostab+geotextilia erősítés kiegyenlítő réteg HULLADÉK A HYDROSTAB RÉTEGREND EVAPOTRANSPIRÁCIÓS lezárás egyedi tervezést igényel, általános modell nem adható meg

59 ALTERNATÍV ZÁRÓSZIGETELŐK Bentonitszőnyeg

60 Bentonitszőnyeg (alternatív megoldás) Cerro Maggiore

61 ALTERNATÍV ZÁRÓSZIGETELŐK Keveréktalaj

62 Keveréktalajok (alternatív megoldás)

63 Összetétele: A TRISOPLAST szigetelő anyag jellemző paraméterei 89,1% ásványi alapanyag (pl. homok) 10,7 % bentonit 0,2 % polimer Az ásványi alapanyaggal szemben támasztott követelmény: Beépítési térfogatsűrűség 0,063 mm-nél kisebb szemcseméret : 10,0 súly % 4,0 mm-nél nagyobb szemcseméret : 0,5 súly % 5,6 mm-nél nagyobb szemcseméret : 0,0 súly % Átlagos szemcseátmérő (D 50 ) : 0,15 0,70 mm Szervesanyag tartalom : 1,5 súly % Mésztartalom : 5,0 súly % ph érték : 4,5-10,0 vezetőképesség : 1000 S/cm 1,62 1,76 g/cm³ Optimális tömörítési víztartalom 8 16 % k- tényező (vízre) 8, m/s k- tényező (csurgalékvízre) 4, , m/s k- tényező többszöri fagyasztásfelengedési ciklus után k f 1, m/s k- tényező (10% deformáció mellett) k f < m/s Megengedett lehajlási görbületi sugár r 6,0 m w n 6% víztartalomnál r 2,5 m w n 20% víztartalomnál Nyírószilárdsági paraméterek Belső súrl. szög (Φ 30 o ; kohézió: c 17 kpa ) Geomembrán (érdesített) és a TRISOPLAST réteg közötti súrlódási jellemzők Súródási szög: Φ * 28 o ; adhézió: a = 3-4 kpa Duzzadás σ = 10 kpa nál ε max = 8 % σ = 130 kpa nál ε max = 0 %

64 A TRISOPLAST KEVERÉKEK ÖSSZETÉTELE

65 1E-008 A Trispolast vastagsága az előírt rétegvastagsághoz viszonyítva [%] Az előírás szerint megkívánt szivárgási tényező [m/s] 1E-009 1E-010

66 ALTERNATÍV ZÁRÓSZIGETELŐK TRISOPLAST

67 TRISOPLAST KEVERŐTELEPEK mobil állandó

68 TRISOPLAST beépítés

69 A TRISOPLAST szigetelőréteg beépítése

70 ALTERNATÍV ZÁRÓSZIGETELŐK Kapilláris záró szigetelőrendszer

71 ALTERNATÍV ZÁRÓSZIGETELŐK Kapilláris záró szigetelőrendszer Rekultivációs réteg (vízháztartás!) Kapilláris réteg Kapilláris blokk

72

73 A kapilláris záró szigetelőrendszer felépítése ALTERNATÍV ZÁRÓSZIGETELŐK

74 ALTERNATÍV ZÁRÓSZIGETELŐK A kapilláris záró szigetelőrendszer beépítése

75 ALTERNATÍV ZÁRÓSZIGETELŐK Evapotranspirációs zárószigetelés

76 Vízháztartási vizsgálatok WHI Visual HELP

77 Egy pernye-zagytároló vízháztartási vizsgálata A vizsgált záró szigetelő réteg megfelelő biztonságot nyújt, a lezárt depónia aljára lejutó csurgalékvíz mennyisége füvesítés esetén évi átlagban nem haladja meg a 70 mm-t, ami várhatóan csak mintegy évnyi késleltetéssel jelenik meg ott.

78 EGY VESZÉLYESHULLADÉK- LERAKÓ LEZÁRÁSÁNAK VÍZHÁZTARTÁSI VIZSGÁLATA 1. Nincs lezárás, Nem veszélyes hulladéklerakók rendezetlen állapot Nincs lezárás, füvesítve Veszélyes hulladéklerakók Bentonitszőnyeg A vizsgált szelvények felépítése

79 EGY VESZÉLYESHULLADÉK- LERAKÓ LEZÁRÁSÁNAK VÍZHÁZTARTÁSI VIZSGÁLATA 2. Az iszaprétegen átszivárgó vízmennyiség [mm/év] Nincs lezárás, rendezetlen állapot Nincs lezárás, füvesítve "A" eset, nincs lezárás, a jelenlegi rendezetlen állapot "B" eset, nincs lezárás, füvesítve "C" eset, a nem veszélyes hulladékok felső szigetelőrendszere "D" eset, a veszélyes hulladékok felső szigetelőrendszere "E" eset, alternatív lezárási lehetőség bentonitszőnyeggel Nem veszélyes hulladéklerakók Veszélyes hulladéklerakók Bentonitszőnyeg Az iszap szivárgási tényezője k [m/s]

80

81 összetétel Hydrostab Égetési pernye 6-9 % Vízüveg 1,2-1,5 % Szennyvíz iszap Szárazanyag tartalom > 30% % % Szemcsés/szennyezett talaj (D<16 mm) A szig. szig. rendszer rendszer felépítése felépítése Rekultivációs réteg drénréteg geomembran 2x25 cm Hydrostab+geotextilia k [m /s] 1,00E-08 1,00E-09 dest. water rain dest. water water rain water leachete leachete Kísérleti körülmények: 56 nap víznyomás nélkül 56 nap h=100 cm vízoszlop mellett Mintamagasság: 10 cm Mintaátmérő: 15 cm Hidr. gradiens: i=10 Kiegyenlítő- és gázdrén HULLADÉK 1,00E hónap h=0 2. hónap h= hónap h=0 6. hónap h= hónap h=0 10. hónap h=100 stb. 96. hónap h=100 desztillált víz esővíz csurgalékvíz

82 ALTERNATÍV ZÁRÓSZIGETELŐK Geomembrán

83 GEOSZINTETIKUS ANYAGOK ALKALMAZÁSA A ZÁRÓ SZIGETELŐRENDSZER KIALAKÍTÁSÁNÁL

84 GEOSZINTETIKUS ANYAGOK ALKALMAZÁSA A ZÁRÓ SZIGETELŐRENDSZER KIALAKÍTÁSÁNÁL

85 GEODRÉNEK kavicsszivárgó geodrén

86 IDŐÁLLÓSÁG

87

88 Különböző zárószigetelési rendszerek vízháztartás vizsgálata (Dr. Szabó A.) A zárószigetelések hatékonyságának vizsgálata a VISUAL HELP szoftver segítségével A vizsgált modellek A eset A 20/2006 (IV.5.) KvVM rendelet által javasolt rétegrend, B eset a szigetelőréteg természetes településű agyagréteg Az agyagréteg helyett bentonitszőnyeget modelleztem, A modellezés során a kiegyenlítő gázelvezető réteget a többi paramétert változatlanul hagytam 30 cm vastagságúnak vettem. C eset Szigetelőrétegként HDPE fóliát alkalmaztam, a fólián geotextil védőréteg található elsősorban a fólia sérülésének megakadályozására, a többi paramétert változatlanul hagytam.

89 Különböző zárószigetelési rendszerek vízháztartás vizsgálata (Dr. Szabó A.) 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% 19,50% 13,90% 10,20% 77,50% 82,00% 84,90% 3,00% 3,70% 4,50% Rendelet Bentonitszőnyeg HDPE fólia Lefolyás Evapotranspiráció Átszivárgás A vizsgálati eredmények összefoglalása

90

91

92

93

94

95

96

97

98 A hulladéklerakók rekultivációjának költségelemzése (Átmeneti lezárás - Dr. Szabó A.)

99 A hulladéklerakók rekultivációjának költségelemzése (Dr. Szabó A.) Végleges rekultivációk Ft Ft 2x25cm agyag Becsült költség (Ft) Ft Ft Ft GCL/HDPE V1 V2 V3 V4 V5 V6 V Ft 0 Ft Szállítási távolság (km)

100

101

102 A Bogáncs utcai lerakó (Miskolc) rekultiválása

103 A Bogáncs utcai lerakó (Miskolc) rekultiválása

104 rekultiváció előtt A Bogáncs utcai lerakó (Miskolc) rekultiválása

105 GYÁL DEBRECEN HÓDMEZŐVÁSÁRHELY

106 A SZENNYEZETT TERÜLET KÖRNYEZETTŐL VALÓ ELSZIGETELÉSE

107 A környezettől való elszigetelés

108 RÉSFALKÉSZÍTÉS

109 VÍZZÁRÓ RÉSFAL KÉSZÍTÉSE

110 KOMBINÁLT VÍZZÁRÓ FAL KÉSZÍTÉSE A VÍZZÁRÓ CSATLAKOZÁS KIALAKÍTÁSA

111 A GEROLSHEIMI VESZÉLYESHULLADÉK-LERAKÓ KÁRMENTASÍTÉSE

112 DREIEICH-BUCHSCHLAG DEPÓNIA

113 KESKENY RÉSFALAK, FÜGGÖNYFALAK

114 SZENNYEZETT TERÜLET KÖRBEZÁRÁSA ún. KAMRARENDSZERREL (Bécs, Rautenweg-i lerakó)

115 KELLER eljárás

116 Keskeny résfal készítése (Csongrádi lerakó, KELLER Grundbau Kft)

117 JET GROUTING INJEKTÁLT FALAK

118 JET GROUTING

119 JET GROUTING FALAK ALSÓ ZÁRÁS (spec. alkalmazás)

120 UTÓGONDOZÁS Az utógondozási idő (év) prognosztizálása laboratóriumi vizsgálatok alapján Paraméter Szerves szén Határérték * BELEVI, BACCINI (1989) KRUSE (1994) HEYER és STEGMANN (1997) KRÜMPELBECK (2000) KOI 200 mg/l* Összes N 70 mg/l* NH 4 -N évtizedek-100 Klorid 100 mg/l AOX 0,5 mg/l* Nehézfém 0,1-2 mg/l*

121 AZ UTÓGONDOZÁSI IDŐ CSÖKKENTÉSE Levegőztetés, aerob stabilizálás Levegőztetés Depóniagáz kinyerés Talajvízszint Vízzáró altalaj

122 Levegőztető és depóniagáz gyűjtő rendszer kialakítása a németországi Kuhstedt lerakó területén

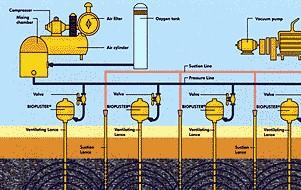

123 A BIOPUSTER eljárás vázlata

124 Aerob in situ stabilizálás kezdete Süllyedések [ cm ] a sülyedések várható alakulása a stabilizálás alatt Levegőztetés A gázkoncentráció alakulása a stabilizálás alatt Koncentráció [ %] Gázkitermelés

125 A hulladéklerakó nedvesítése/öntözése nyelőkutak Hulladéktest Infiltrációs mező vízszintes drének bevezetés Záró szigetelés biológiailag lebomló hulladék Kiegyenlítő réteg biológiailag lebomló hulladék

126 A lezárás utáni területhasznosítás környezetvédelmi kérdései depóniagáz (mennyisége és összetétele), csurgalékvíz (mennyisége és összetétele), talajvíz (összetétele és minősége), süllyedések (lerakó alján és a felszínén), rézsűk állékonysága, a lerakó aljzat- és záró szigetelésének hatékonysága, szivárgórendszerek hatékonysága korróziós hatások.
