1 Újdonságaink Honlap:

2 Vasbeton szádcölöp elemcsalád A CSOMIÉP típusú vasbeton szádcölöp a partvédelem új hatékony eszköze. A szádcölöp egyesíti a vasbeton cölöp és vasbeton szádpanel előnyit. A szádcölöp két részből áll a cölöptestből és a szádpanelből. A vasbeton szádcölöpök jelenleg10,0 m hoszszban készülnek. A cölöptest hossz és a szádcölöp hossza 3,0 m hossztól 0,5 méteres méretlépcsőkkel tetszőleges hosszban készülhetnek. Az így létrejövő nagy méretválasztékból a mindenkori terhelési igényeknek és váltózó talajviszonyoknak megfelelő méretű szádcölöp választható ki. A vasbeton szádcölöp jellemző méreteit az 1. számú ábrasorozat mutatja be. 1. számú ábrasorozat A vasbeton szádcölöp jellemző mérete Az esetben többségében a védmű kiépítésekor nem követelmény a tökéletes vízzáróság, biztosítani kell a rétegvizek szabad áramlását. Abban az esetben, amikor követelmény a rétegvizek mozgásának meggátlása a szádcölöpök, cölöptest és szádpanel hossza megegyezik. A szádcölöpök lehajtása zárt sorban egymás mellé történik. A szádcölöpök szádpanel része egymáshoz csap-tokos kapcsolattal csatlakoznak. A csatlakozás biztosítja szádcölöp megvezetését lehajtáskor, valamint utólagos injektálás lehetőségét mely biztosítja a tökéletes vízzárást. 2. számú ábrasorozat A vízzáró szádcölöp Honlap: beton@csomiep.hu

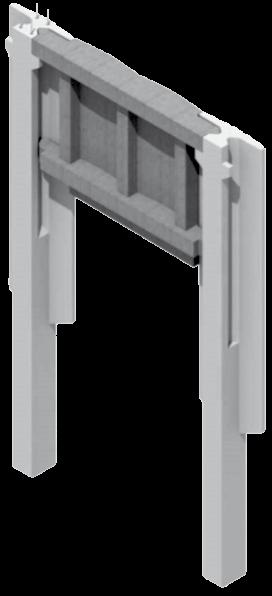

3 A vasbeton szádcölöp rendszerhez tartozik egy betételem is. Kisebb terhelések esetén, valamint ha a vízzárás nem követelmény, nem szükséges a zártsorban lehajtani a szádcölöpöket. Ilyen esetekben a szádcölöpök közé építhető be a betételem. A betételemek alkalmazásával a partvédelem fajlagos költsége lényegesen csökkenthető. A betételem jellemző méreteit és formáját a 3. számú ábrasorozat tartalmazza. A közbenső elem alkalmazását, beépítés vázlatát a 4. számú ábra sorozat tartalmazza 3. számú ábrasorozat A közbenső betételemek méretei 4. számú ábrasorozat Közbenső elem alkalmazása, beépítési vázlat A szádcölöpök beépítési módjától zártsorú vagy betételemes - függetlenül fejgerenda vagy konzolos fejgerenda kerül elhelyezésre a szádcölöp sor tetejére. A fejgerenda lehet monolit vagy előre gyártott. Konzolos fejgerenda alkalmazására az 5. számú ábrasorozat ad példát. 5. számú ábrasorozat - Konzolos fejgerenda beépítési vázlat A szádcölöpök vízzáró beépítése eseten a mesterséges apasztásból származó plusz terhelésre nincsenek méretezve, ilyen esetben a szádcölöpöt a várható igénybevételre külön méretezni kell. A szádcölöpök hátra horgonyzására is van lehetőség, a helyszín a terhelés és a talajviszonyok ismeret azt külön tervezést igényel. Honlap: beton@csomiep.hu

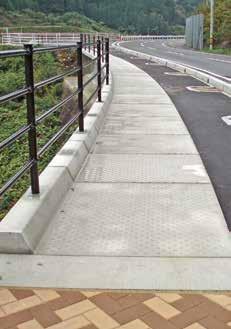

4 Előregyártott konzolos és konzolos támfalas közlekedési vasbeton elemcsaládok a kerékpáros és gyalogos közlekedési területek növelésére Adott esetben hegy- és dombvidéken, vízparton, hídfőknél az egyetlen költséghatékony műszaki megoldás. Fotók: együttműködő partnerünk hozzájárulásával. A termékek iparjogvédelem alatt állnak. Honlap: beton@csomiep.hu

5 Trapéz szelvényű árok- és mederburkolók A CSOMIÉP Kft óta gyárt ja a tra péz szel vé nyű kön nyí tett vas be ton me der bur ko ló elem csa lá dot. A termékcsalád megnevezésében a könnyített szó az oldalfalak kazettás kikönnyítésére utal, mely kifejezetten takarékosssági cé lo kat szol gál. Az előregyártott, könnyített mederburkoló vasbeton elemek al kal maz ha tók kül- és bel te rü le ti víz ren de zé sek, öntözőcsatornák, belvíz és csapadékvíz csatornák, közutak talp-, ol dal- és öv ár ka i nak bur ko lá sá ra. A kön nyí tett me der bur ko ló elem csa lád mé re te zé se a belső víznyomás és az önsúly figyelembevételével történt. Emiatt külső oldali terhelést - földnyomás, talajvíz nyomás, megoszló térszíni terhelésből adódó földnyomás - nem kaphat. A könnyített árok- és mederburkoló elemcsalád ben elnyerte a megtisztelő címet. A kedvező mederérdességi té nye ző miatt már kis lejtéseknél is nagy vízsebesség érhető el, kisebb a lerakódásveszély, jobb a vízszállító képesség és így kisebb árokkereszt met szet is elég sé ges. Domb vi dé ki te le pü lé sek nél, nagy lej té sű ár kok nál energiatörő fog segítségével megszünteti a kimosódási, az eróziós veszélyt. A településen belüli burkolt árok esztétikus képet mutat. Öntözővíz csatornák esetében a vízzáróságot fo koz za. Fenn tar tá sa egy sze rű, mert az árkokban a növényzet nem telepszik meg, a lerakódott hordalék pedig az árokfenékről könnyen kilapátolható. A ki vi te le zés kön nyű, jól gé pe sít hető. A könnyített mederburkoló elemek anya ga alak tar tó, időt ál ló, fagy ál ló. ÉMI NME: A-89/2015 ÉMI NME: A-88/2015 Nagy trapézszelvényű mederburkoló elemcsalád (1:1,5 rézsű) Árokfenék szélesség (A) Szárhosszúság (B) IV/150/ cm 50 cm IV/200/ cm 50 cm IV/250/ cm 50 cm IV/300/ cm 70 cm IV/350/ cm 70 cm IV/400/ cm 70 cm IV/450/ cm 70 cm IV/500/ cm 70 cm Az eddig gyártott fenti széles termékválasztékunk évtizedekig kielégítette a nagyszelvényű belvíz és öntöző csatornák burkolási igényét. Az elmúl évben jelentkezett igény a nagyobb medrek burkolására gyorsan építhető vasbeton előregyártott elemekből. A korábbi jól ismert termékválasztékot egészítettük ki az új nagy trapézszelvényű (1:1,5 rézsű) mederburkoló elemcsaláddal, mely vasbeton oldallapokkal tetszés szerint magasítható. Honlap: beton@csomiep.hu

6 TB jelű árok- és mederburkolók A CSOMIÉP Kft óta gyárt ja a kül sõ bor dás TB je lű vas be ton me der bur ko ló elem csa lá dot, mely a te le pü lé sek belterületein a belvíz és a csapadékvíz elvezető árkok, me ző gaz da sá gi te rü le te ken a bel víz el ve ze tő, il let ve az ön töző víz csa tor nák bur ko lá sá ra szol gál. A terméket az MSZH-nál bejelentett lajstromszá mú sza ba da lom vé di. A TB-jelű árok- és mederburkoló elemcsalád 2007-ben elnyerte a megtisztelő elismerést. A TB jelű árok- és mederburkoló vasbeton mederelemek sík fenéklemezből és bordákkal merevített oldalfalakból állnak. A fenéklemez vastagsága 8-18 cm közötti, az oldallemez vas tag sá ga pe dig 6-10 cm kö zött vál to zik az egyes elemek nagy sá gá nak meg fe le lő en. Az egyes ele mek hos sza ál ta lá ban 2,00 mé ter. Az oldalfalakat merevítő bordák szé les sé ge 6-8 cm kö zöt ti, a na gyobb ele mek nél le fe lé szé le se dik. A me re ví tő bor dák osz tás tá volsá ga 62 cm, ill. 90 cm. Egy elem két vég- és egy, vagy két köz ben ső bor dá val ren del ke zik. A TB ele mek TB-20-tól TB-60- ig fedlapozhatók különböző tengelyterhelésekre: 5t, 10t, közúti A terhelés. TB-60/100/80 fölötti ele mek igény ese tén igény be vé telhez iga zo dó egye di sta ti kai ter vek alap ján fedlapozhatók, függetlenítve az elemtől. ÉMI NME: A-65/2015 TB jelű nagyszelvényű bordás mederburkoló elemcsalád Alsó árokszélesség (A) Felső árokszélesség (B) Szelvény magasság (H) TB 250/330/ cm 330 cm 130 cm TB 300/380/ cm 380 cm 130 cm TB 350/430/ cm 430 cm 130 cm TB 400/480/ cm 480 cm 130 cm TB 450/530/ cm 530 cm 130 cm Az eddig gyártott termékválasztékunk évtizedekig kielégítette a nagyszelvényű belvíz és öntöző csatornák burkolási igényét. Az elmúlt években egyre több igény jelentkezett a nagyobb medrek burkolására, gyorsan építhető vasbeton előregyártott elemekből. A korábbi jól ismert termékválasztékot egészítettük ki az új TB jelű nagyszelvényű bordás mederburkoló elemcsaláddal. Honlap: beton@csomiep.hu

7 Belterületi vízkészlet gazdálkodás, vízkormányzás EU kompatibilis VGT2. vízmegtartás a CSOMIÉP Kft. átalakított vasbeton elemcsaládjaival Szivárgós vízvisszatartós változat Trapézszelvényű árokburkolók TB jelű árokburkolók Dombvidéki vízelvezetés Energiatörő elemek Vízkormányzás Kitorkoló fejek Hódakna vízkormányzó műtárgy Öntözés TB elemcsalád Honlap: beton@csomiep.hu

8 CSOMIÉP Kft. új vasbeton termékcsaládjaival az öntözés szolgálatában WUM négyszögletes vasbeton átemelő akna elemcsalád Az eddig gyártott WUM kör és nyolcszög keresztmetszetű vasbeton átemelő elemcsaládjaink évtizedekig kielégítették a szakmai igényeket. Az új négyszög keresztmetszetű vasbeton elemcsalád megtartja a korábbi WUM aknarendszer valamennyi előnyét, az elemek közti szabadalmaztatott kapcsolatrendszert. A négyszög keresztmetszetű WUM aknarendszer 6,0 m 4,0 m keresztmetszeten belül 50 cm-es méretlépcsőkben készülhet. A vízzáró WUM aknák alkalmazhatók: öntözővizek, belvizek és szennyvizek átemelő műtárgyainak építésére, víz- és szennyvízkezelési kisműtárgyként, zárt szennyvíztárolóként, zárt veszélyes hulladéklerakóként, csapadékvíz gyűjtőként, csápos kútként, hidrofor-aknaként. WUM sorolható szivattyúakna elem A négyszög keresztmetszetű WUM aknarendszer egy speciális tagja szivattyú aknának lett kialakítva. A szivattyúakna méretei: keresztmetszete 4,0 m 1,6 m, magassága 3,2 m. A fejlesztés lényege, hogy a szivattyúaknák egymás mellé sorolhatóak. A műszaki megoldás iparjogvédelem alatt áll. Honlap: beton@csomiep.hu

9 Vízpartvédelem a CSOMIÉP Kft. vasbeton elem termékcsaládjaival Hullámenergia elnyelő és jégtörő támfal A hullámenergia- és jégtörő támfal lényegében agy döntött szárú T támfal. A támfal beépítési vázlatát és működési elvét a 1. sz. ábra mutatja be. A támfal nagy felületű talpa valamint a visszatöltésből adódó lesúlyozás biztosítja a támfalak elmozdulás elleni védelmét. A támfalak egymáshoz viszonyított esetleges elmozdulás elleni további biztosítást ad - igény esetén - a támfalak oldalában elhelyezett speciális kapcsoló szerkezetek melyek a támfalakat egymáshoz rögzítik, a támfalakat láncszerűen összefűzik így az egymáshoz képesti elmozdulást megakadályozzák. A támfalak felső kialakítása valamint a támfalak döntött felületétén kialakított hullámenergia- és jégtörő fogak biztosítják hullám energiájának megtörését és irányának megváltoztatását. A fenti kialakítás további előnye,hogy kisebb a hullámverésből adódó vízpára képződés, ami révén téli fagyos időszakban nem történik meg a vízparti sétányok ás utcabútorok eljegesedése. A hullámenergia- és jégtörő támfal kialakítását a 2. sz. és 3. sz. ábrák tartalmazzák. A támfalak tetejére fejgerendák kerülnek elhelyezésre, amik további biztosítást adnak a támfalak elmozdulása ellen. A fejgerendák kialakítása lehet olyan, speciális ami magában foglalja a vízparti sétány járófelületét is, mintakeresztszelvényt a 4. sz. ábra tartalmazza. 1. számú ábra Működési elv 2. számú ábra Metszet 3. számú ábra Fogak elrendezése 4. számú ábra Beépítési minta keresztmetszet Kiselemes összefűzött partvédő elemek Összefűzhető kiselem A Összefűzhető kiselem BH Összefűzhető kiselem BV A termékek iparjogvédelem alatt állnak. A beépítési vázlatok tájékoztató jellegűek, alkalmazásukhoz minden esetben kiviteli tervek szükségesek. Honlap: beton@csomiep.hu

10 Jegyzetek Honlap:

11 Elérhetőségeink Telefon: (+36) (62) Fax: (+36) (62) Honlap: GPS koordináták: 46 24' 25" N 20 21' 26" E Salgótarján Miskolc Eger Nyíregyháza Győr Tatabánya Debrecen Budapest Szombathely Veszprém Székesfehérvár Szolnok Zalaegerszeg Kecskemét 200 km Békéscsaba Kaposvár Szekszárd Szeged Hódmezővásárhely Pécs Honlap: beton@csomiep.hu

12 ismertető füzeteink Cégismertető 1. Nyíltszelvényű árok- és mederburkolás vasbeton elemei 2. Zártszelvényű vízelvezetés vasbeton elemei 3. Öntözés vasbeton elemei 4. Útépítés és útüzemeltetés vasbeton elemei 5. Szenny- és csapadékvíz csatorna építés vasbeton elemei 6. Vasútépítés vasbeton elemei 7. Mezőgazdasági és ipari tárolók vasbeton elemei 8. Környezetvédelem és magasépítés vasbeton elemei 9. Előregyártott kegyeleti beton termékek 10. Stone Beton Kagylókő 11. Új termékek Legújabb fejlesztéseink: 12. Vasbeton szádcölöp elemcsalád 13. Hullámenergia és jégtörő támfal 14. Vasbeton konzolos és konzolos támfalas elemcsalád 15. Fűzhető kiselemes beton elemcsalád meder- és partvédelemhez Honlap: beton@csomiep.hu
