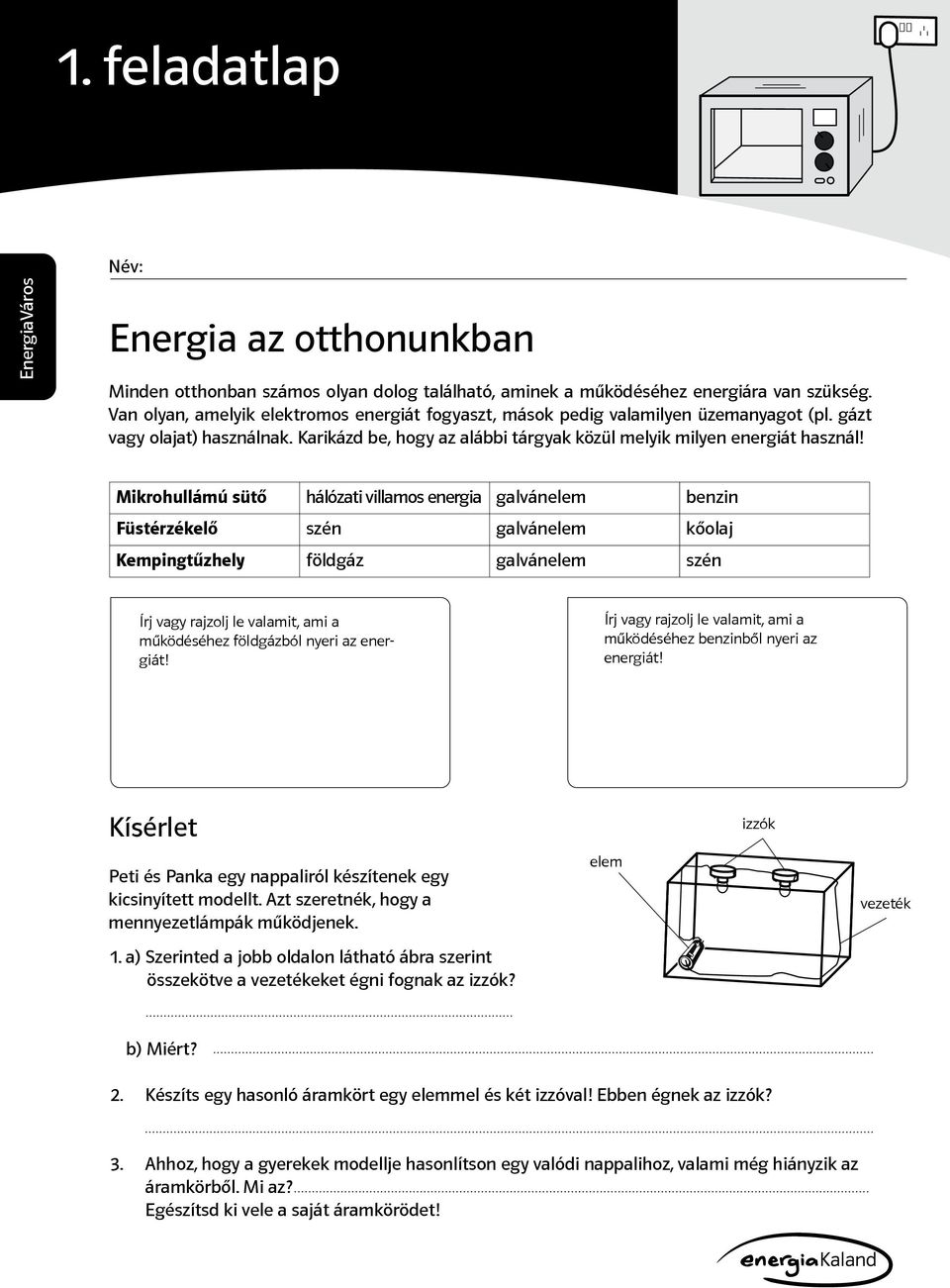

1 1. feladatlap Energia az otthonunkban Minden otthonban számos olyan dolog található, aminek a működéséhez energiára van szükség. Van olyan, amelyik elektromos energiát fogyaszt, mások pedig valamilyen üzemanyagot (pl. gázt vagy olajat) használnak. Karikázd be, hogy az alábbi tárgyak közül melyik milyen energiát használ! Mikrohullámú sütő hálózati villamos energia galvánelem benzin Füstérzékelő szén galvánelem kőolaj Kempingtűzhely földgáz galvánelem szén Írj vagy rajzolj le valamit, ami a működéséhez földgázból nyeri az energiát! Írj vagy rajzolj le valamit, ami a működéséhez benzinből nyeri az energiát! Kísérlet Peti és Panka egy nappaliról készítenek egy kicsinyített modellt. Azt szeretnék, hogy a mennyezetlámpák működjenek. 1. a) Szerinted a jobb oldalon látható ábra szerint összekötve a vezetékeket égni fognak az izzók? elem izzók vezeték b) Miért? 2. Készíts egy hasonló áramkört egy elemmel és két izzóval! Ebben égnek az izzók? 3. Ahhoz, hogy a gyerekek modellje hasonlítson egy valódi nappalihoz, valami még hiányzik az áramkörből. Mi az? Egészítsd ki vele a saját áramkörödet!

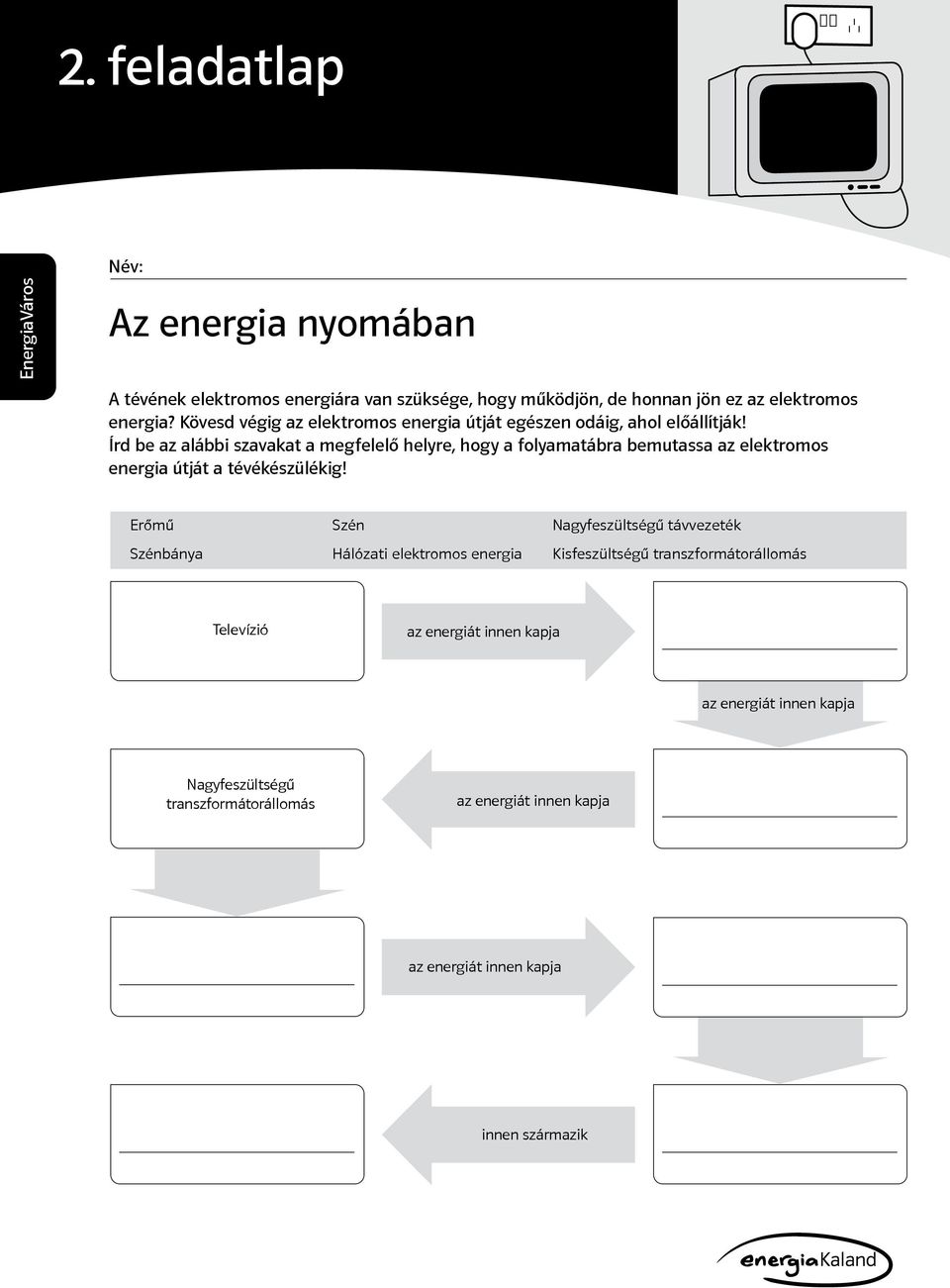

2 2. feladatlap Az energia nyomában A tévének elektromos energiára van szüksége, hogy működjön, de honnan jön ez az elektromos energia? Kövesd végig az elektromos energia útját egészen odáig, ahol előállítják! Írd be az alábbi szavakat a megfelelő helyre, hogy a folyamatábra bemutassa az elektromos energia útját a tévékészülékig! Erőmű Szén Nagyfeszültségű távvezeték Szénbánya Hálózati elektromos energia Kisfeszültségű transzformátorállomás Televízió az energiát innen kapja az energiát innen kapja Nagyfeszültségű transzformátorállomás az energiát innen kapja az energiát innen kapja innen származik

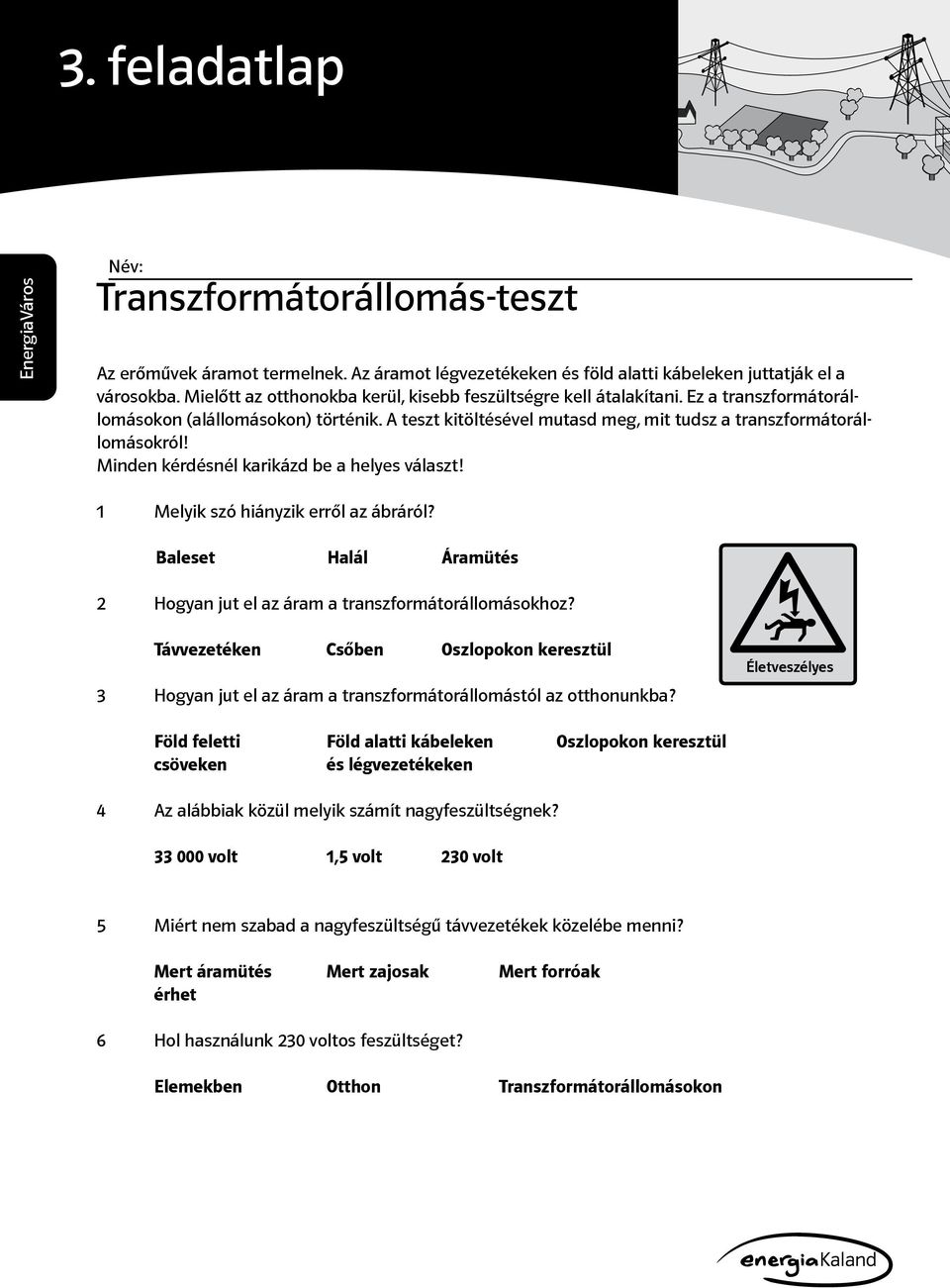

3 3. feladatlap Transzformátorállomás-teszt Az erőművek áramot termelnek. Az áramot légvezetékeken és föld alatti kábeleken juttatják el a városokba. Mielőtt az otthonokba kerül, kisebb feszültségre kell átalakítani. Ez a transzformátorállomásokon (alállomásokon) történik. A teszt kitöltésével mutasd meg, mit tudsz a transzformátorállomásokról! Minden kérdésnél karikázd be a helyes választ! 1 Melyik szó hiányzik erről az ábráról? Baleset Halál Áramütés 2 Hogyan jut el az áram a transzformátorállomásokhoz? Távvezetéken Csőben Oszlopokon keresztül 3 Hogyan jut el az áram a transzformátorállomástól az otthonunkba? Életveszélyes Föld feletti Föld alatti kábeleken Oszlopokon keresztül csöveken és légvezetékeken 4 Az alábbiak közül melyik számít nagyfeszültségnek? volt 1,5 volt 230 volt 5 Miért nem szabad a nagyfeszültségű távvezetékek közelébe menni? Mert áramütés Mert zajosak Mert forróak érhet 6 Hol használunk 230 voltos feszültséget? Elemekben Otthon Transzformátorállomásokon

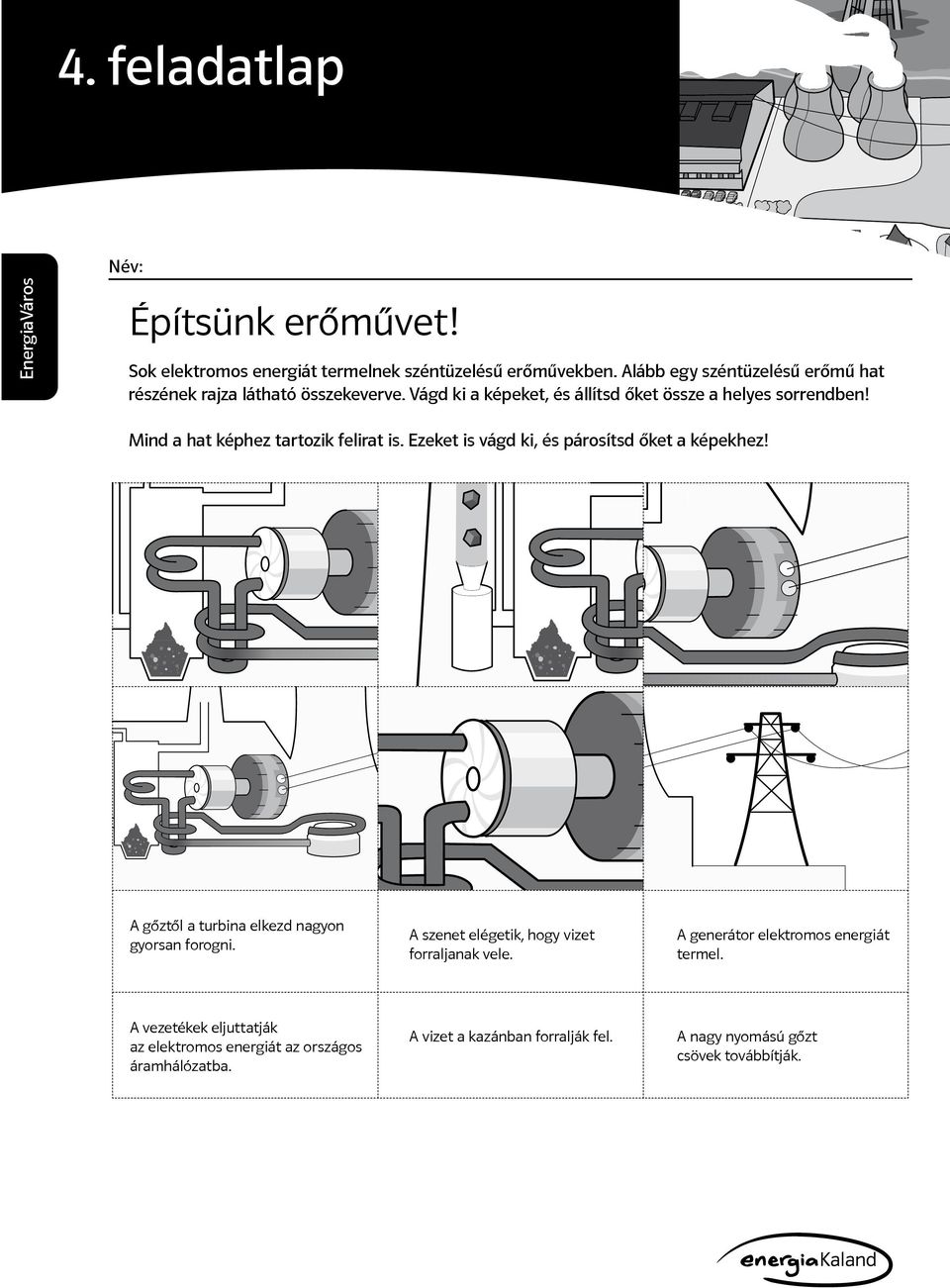

4 4. feladatlap Építsünk erőművet! Sok elektromos energiát termelnek széntüzelésű erőművekben. Alább egy széntüzelésű erőmű hat részének rajza látható összekeverve. Vágd ki a képeket, és állítsd őket össze a helyes sorrendben! Mind a hat képhez tartozik felirat is. Ezeket is vágd ki, és párosítsd őket a képekhez! A gőztől a turbina elkezd nagyon gyorsan forogni. A szenet elégetik, hogy vizet forraljanak vele. A generátor elektromos energiát termel. A vezetékek eljuttatják az elektromos energiát az országos áramhálózatba. A vizet a kazánban forralják fel. A nagy nyomású gőzt csövek továbbítják.

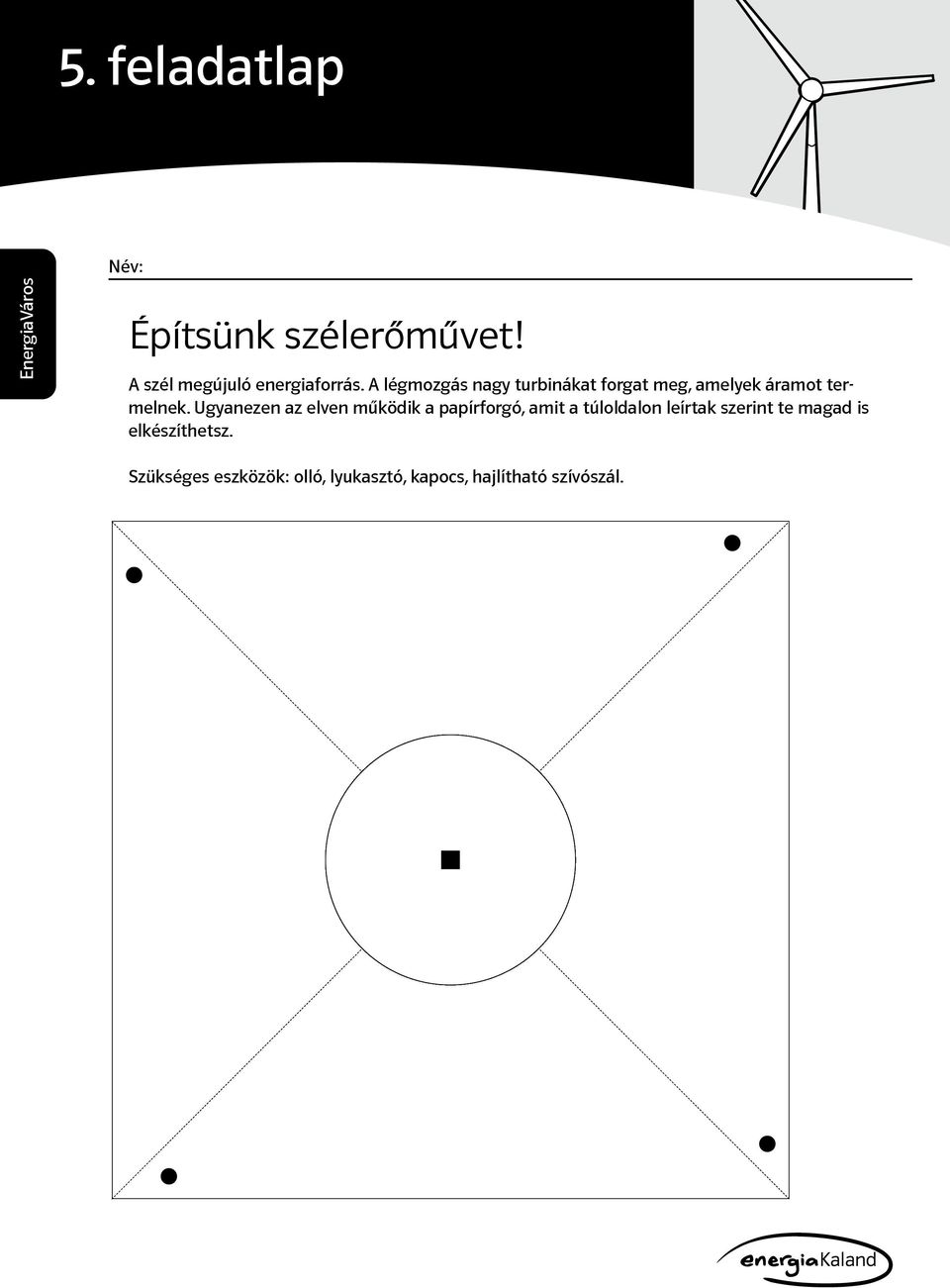

5 5. feladatlap Építsünk szélerőművet! A szél megújuló energiaforrás. A légmozgás nagy turbinákat forgat meg, amelyek áramot termelnek. Ugyanezen az elven működik a papírforgó, amit a túloldalon leírtak szerint te magad is elkészíthetsz. Szükséges eszközök: olló, lyukasztó, kapocs, hajlítható szívószál.

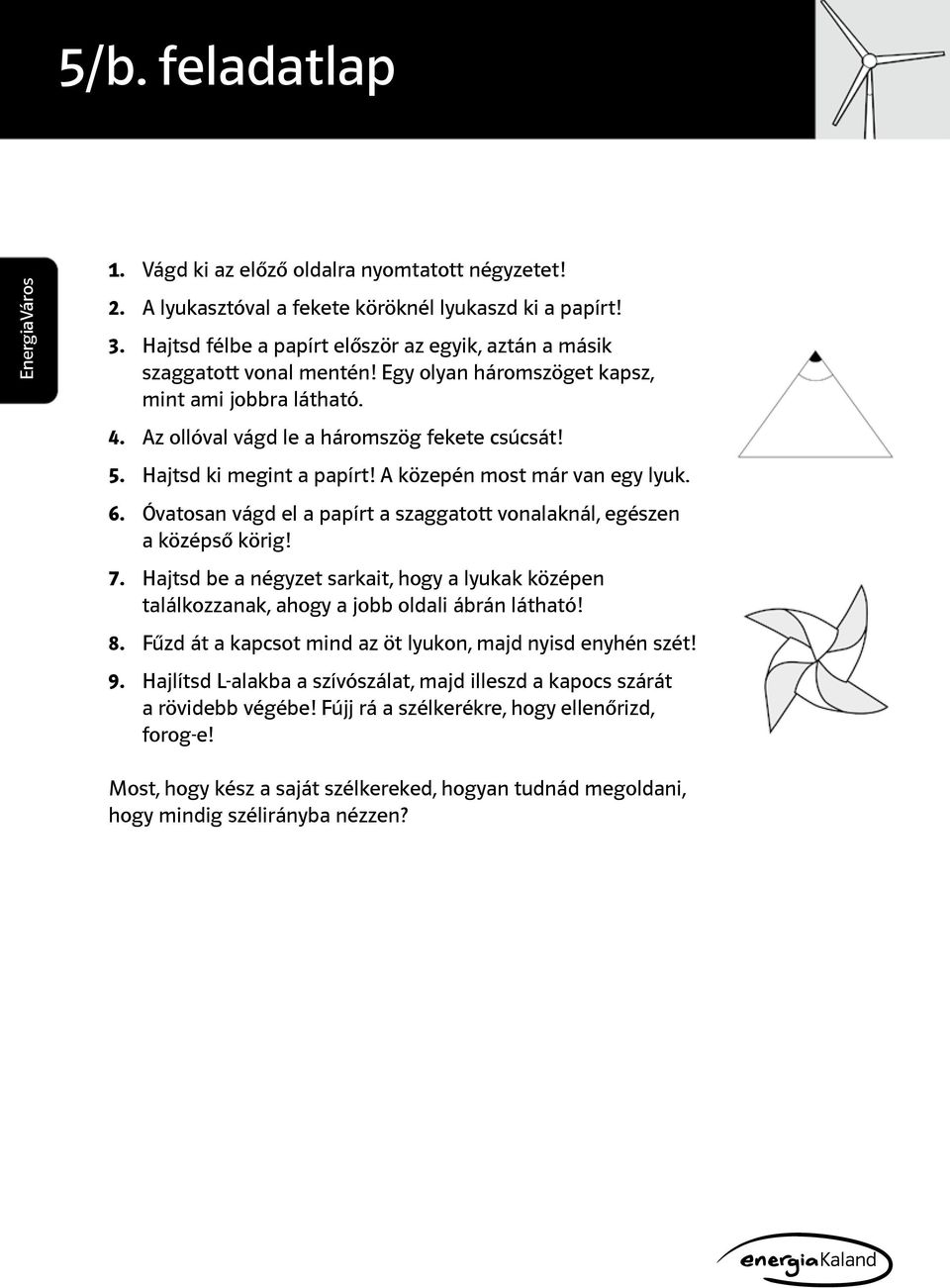

6 5/b. feladatlap 1. Vágd ki az előző oldalra nyomtatott négyzetet! 2. A lyukasztóval a fekete köröknél lyukaszd ki a papírt! 3. Hajtsd félbe a papírt először az egyik, aztán a másik szaggatott vonal mentén! Egy olyan háromszöget kapsz, mint ami jobbra látható. 4. Az ollóval vágd le a háromszög fekete csúcsát! 5. Hajtsd ki megint a papírt! A közepén most már van egy lyuk. 6. Óvatosan vágd el a papírt a szaggatott vonalaknál, egészen a középső körig! 7. Hajtsd be a négyzet sarkait, hogy a lyukak középen találkozzanak, ahogy a jobb oldali ábrán látható! 8. Fűzd át a kapcsot mind az öt lyukon, majd nyisd enyhén szét! 9. Hajlítsd L-alakba a szívószálat, majd illeszd a kapocs szárát a rövidebb végébe! Fújj rá a szélkerékre, hogy ellenőrizd, forog-e! Most, hogy kész a saját szélkereked, hogyan tudnád megoldani, hogy mindig szélirányba nézzen?

7 6. feladatlap Nem megújuló energiaforrások A Magyarországon használt áram legnagyobb részét nem megújuló forrásokból állítják elő. Ilyenek a fosszilis energiahordozók (szén, kőolaj és földgáz), valamint az atomenergia. Mit tudsz erről a négy nem megújuló energiaforrásról? Írd be az alábbi leírások alá, hogy a szénre, a kőolajra, a földgázra vagy az atomenergiára vonatkoznak-e! Az áram egy urán nevű ritka fémből készült különleges fűtőanyag felhasználásával jön létre. Ezt az energiaforrást főzéshez és fűtéshez használjuk. Ez az energiaforrás nem éget el tüzelőanyagot az elektromos energia termeléséhez. Ez az energiaforrás szilárd tüzelőanyag. Ez az energiaforrás gyakran kőolajjal együtt található a föld alatt. Ennek az energiaforrásnak a használatakor radioaktív hulladék keletkezik. Ezt az energiaforrást gyakran szállítják vasúton. Ebből az energiaforrásból állítják elő a benzint és a dízelolajat. Ez az energiaforrás folyékony. Sorolj fel öt olyan dolgot, amit kőolajból állítanak elő!

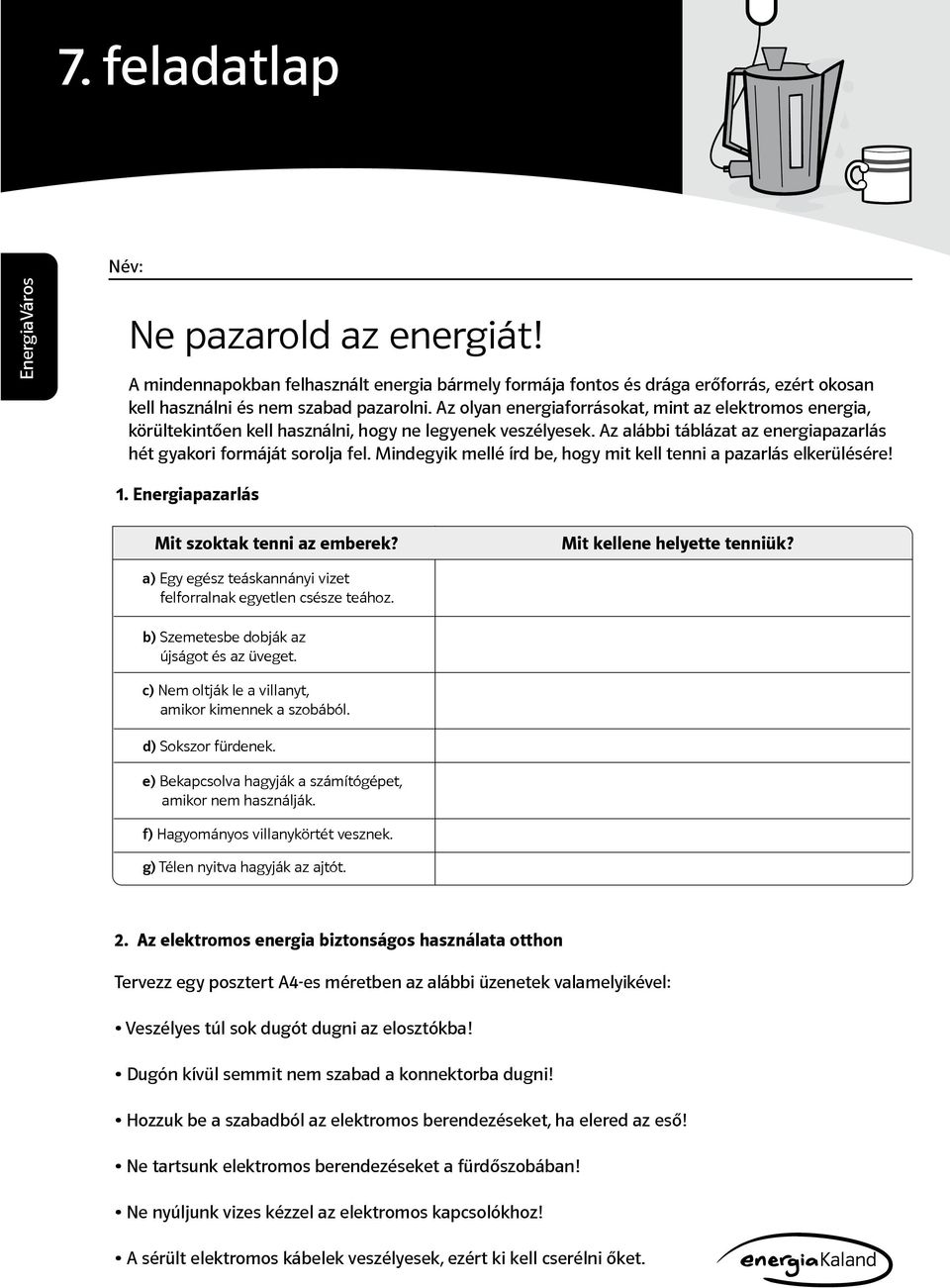

8 7. feladatlap Ne pazarold az energiát! A mindennapokban felhasznált energia bármely formája fontos és drága erőforrás, ezért okosan kell használni és nem szabad pazarolni. Az olyan energiaforrásokat, mint az elektromos energia, körültekintően kell használni, hogy ne legyenek veszélyesek. Az alábbi táblázat az energiapazarlás hét gyakori formáját sorolja fel. Mindegyik mellé írd be, hogy mit kell tenni a pazarlás elkerülésére! 1. Energiapazarlás Mit szoktak tenni az emberek? Mit kellene helyette tenniük? a) Egy egész teáskannányi vizet felforralnak egyetlen csésze teához. b) Szemetesbe dobják az újságot és az üveget. c) Nem oltják le a villanyt, amikor kimennek a szobából. d) Sokszor fürdenek. e) Bekapcsolva hagyják a számítógépet, amikor nem használják. f) Hagyományos villanykörtét vesznek. g) Télen nyitva hagyják az ajtót. 2. Az elektromos energia biztonságos használata otthon Tervezz egy posztert A4-es méretben az alábbi üzenetek valamelyikével: Veszélyes túl sok dugót dugni az elosztókba! Dugón kívül semmit nem szabad a konnektorba dugni! Hozzuk be a szabadból az elektromos berendezéseket, ha elered az eső! Ne tartsunk elektromos berendezéseket a fürdőszobában! Ne nyúljunk vizes kézzel az elektromos kapcsolókhoz! A sérült elektromos kábelek veszélyesek, ezért ki kell cserélni őket.

9 8. feladatlap Hőszigetelési kísérlet Az épületek hőszigetelése megakadályozza, hogy a hő a falakon, a födémeken és az ablakokon keresztül elszökjön. Ezáltal csökkennek a fűtési költségek és közvetve csökken a légkörbe kibocsátott szén-dioxid mennyisége is. Most megfigyelheted, melyik a legjobb hőszigetelő anyag. Szükséges anyagok: Négy egyforma, üres italosdoboz Négy hőmérő Papír Buborékos csomagolóanyag Vatta Gumiszalagok Stopper Vízmelegítő 1. Írd le, hogy szerinted melyik anyag tartja a legmelegebben a dobozba töltött forró vizet: a papír, a buborékos csomagoló vagy a vatta! 2. Csomagolj be három dobozt más-más anyagba, a szigetelőanyagot rögzítsd gumival! A negyedik dobozt kontrollnak használjuk. 3. Töltsd meg a vízforralót és melegítsd fel a vizet, de ne forrald fel egészen! Töltsd meg mind a négy dobozt meleg vízzel! 4. Tegyél egy-egy hőmérőt a dobozokba, és mérd meg a hőmérsékletüket! Írd le a mért értékeket! Ismételd meg ötpercenként a mérést legalább negyven percen át! Hőmérséklet C-ban az idő előrehaladtával Doboz 0 perc 5 perc 10 perc 15 perc 20 perc 25 perc 30 perc 35 perc 40 perc Kontroll Papír Buborékos csomagolóanyag Vatta Következtetés: Melyik anyag a legjobb hőszigetelő, és miért?

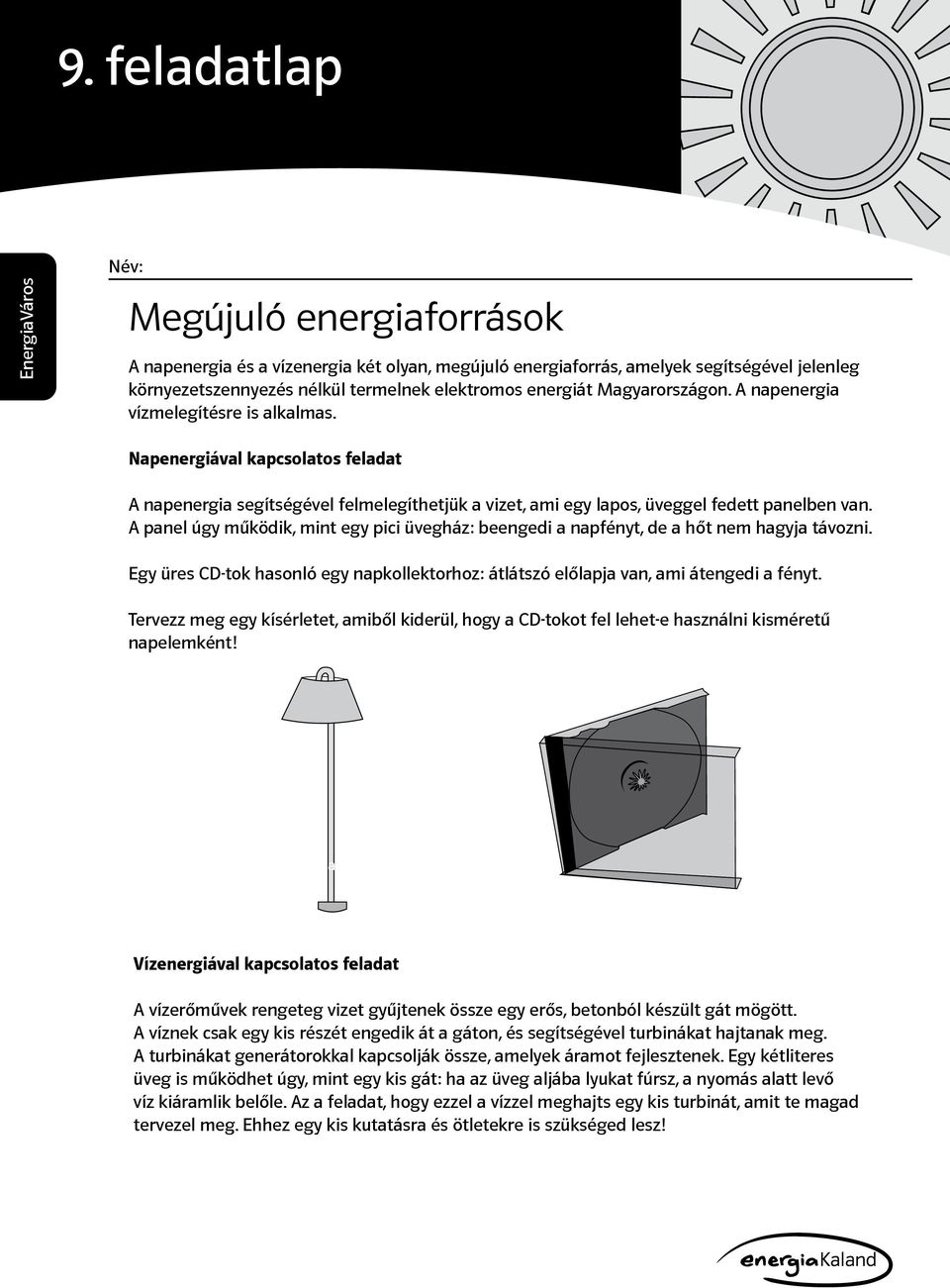

10 9. feladatlap Megújuló energiaforrások A napenergia és a vízenergia két olyan, megújuló energiaforrás, amelyek segítségével jelenleg környezetszennyezés nélkül termelnek elektromos energiát Magyarországon. A napenergia vízmelegítésre is alkalmas. Napenergiával kapcsolatos feladat A napenergia segítségével felmelegíthetjük a vizet, ami egy lapos, üveggel fedett panelben van. A panel úgy működik, mint egy pici üvegház: beengedi a napfényt, de a hőt nem hagyja távozni. Egy üres CD-tok hasonló egy napkollektorhoz: átlátszó előlapja van, ami átengedi a fényt. Tervezz meg egy kísérletet, amiből kiderül, hogy a CD-tokot fel lehet-e használni kisméretű napelemként! Hőmérséklet C-ban az idő előrehaladtával Vízenergiával kapcsolatos feladat A vízerőművek rengeteg vizet gyűjtenek össze egy erős, betonból készült gát mögött. A víznek csak egy kis részét engedik át a gáton, és segítségével turbinákat hajtanak meg. A turbinákat generátorokkal kapcsolják össze, amelyek áramot fejlesztenek. Egy kétliteres üveg is működhet úgy, mint egy kis gát: ha az üveg aljába lyukat fúrsz, a nyomás alatt levő víz kiáramlik belőle. Az a feladat, hogy ezzel a vízzel meghajts egy kis turbinát, amit te magad tervezel meg. Ehhez egy kis kutatásra és ötletekre is szükséged lesz!

11 10. feladatlap A megújuló energia Az elektromos energiát erőművekben és megújuló forrásokból is előállíthatják, például szélerőműparkokban. Az elektromos energiát ezután az ország legkülönbözőbb pontjaira juttatják el, ahol éppen szükség van rá. A fogyasztókhoz az elektromos energiát távvezetékeken és transzformátorállomásokon keresztül jut el. A lenti térképen jelöld be, hogy melyik a legalkalmasabb hely egy új szélerőműpark felépítésére! Néhány dolog, amit érdemes figyelembe venned a szélerőműpark helyének kiválasztásakor: A szélerőműparkoknak legalább 0,75 km-re kell lenniük a lakott területtől. A hegyvidékeken és a tenger felől a szárazföld felé sokszor fúj a szél. A szélerőműparkoknak elég messze kell lennie a vándormadarak útvonalától. Az erdőben álló fák leárnyékolhatják a szelet, amitől a turbinák leállnak. Hőmérséklet C-ban az idő előrehaladtával város Méretarány: 1 cm = 1 km Jelöld meg X-szel azt a helyet a térképen, ahova szerinted föl kéne építeni a szélerőműparkot! Magyarázd meg, miért ezt a helyszínt választottad!

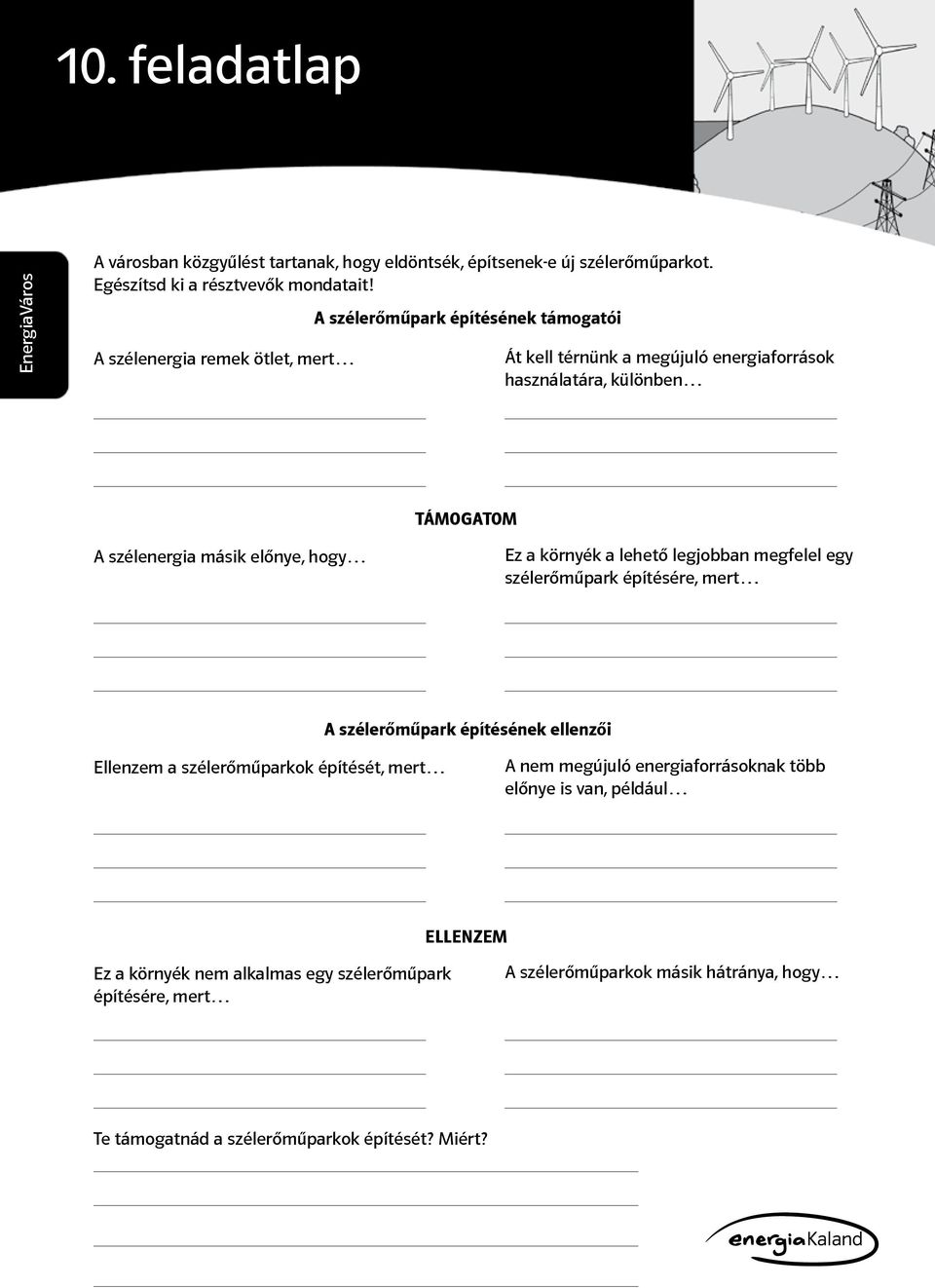

12 10. feladatlap A városban közgyűlést tartanak, hogy eldöntsék, építsenek-e új szélerőműparkot. Egészítsd ki a résztvevők mondatait! A szélenergia remek ötlet, mert A szélerőműpark építésének támogatói Át kell térnünk a megújuló energiaforrások használatára, különben TÁMOGATOM A szélenergia másik előnye, hogy Ez a környék a lehető legjobban megfelel egy szélerőműpark építésére, mert A szélerőműpark építésének ellenzői Ellenzem a szélerőműparkok építését, mert A nem megújuló energiaforrásoknak több előnye is van, például ELLENZEM Ez a környék nem alkalmas egy szélerőműpark építésére, mert A szélerőműparkok másik hátránya, hogy Te támogatnád a szélerőműparkok építését? Miért?
