1 onduline sokoldalú tetőfedő rendszerek Legyen sikeres velñnk! Építészek, kivitelezők, építőipari szakemberek katalógusa Termékválaszték

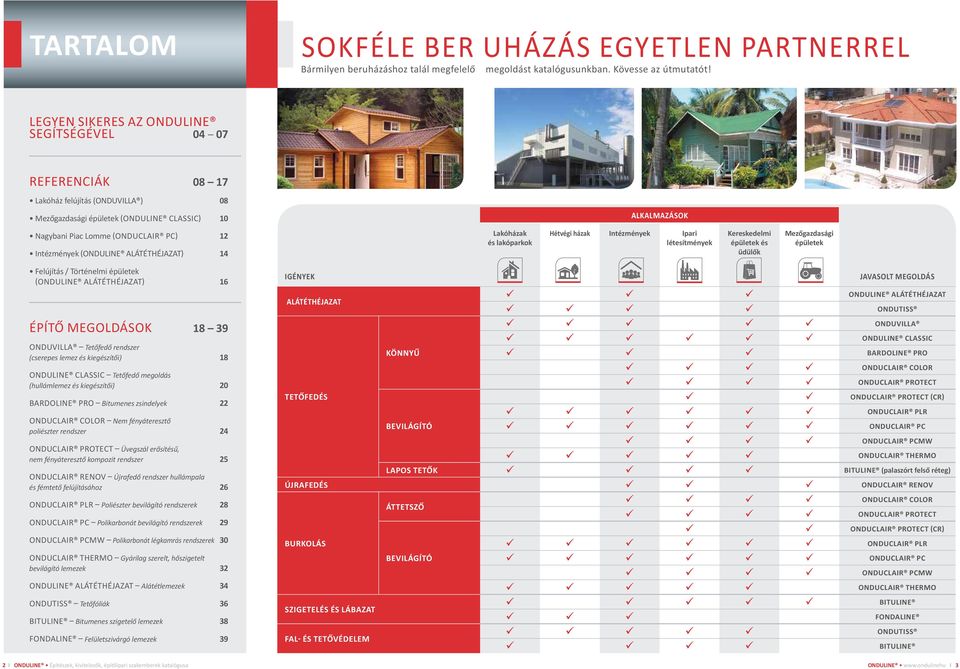

2 TARTALOM SOKFÉLE BER UHÁZÁS EGYETLEN PARTNERREL Bármilyen beruházáshoz talál megfelelő megoldást katalógusunkban. Kövesse az útmutatót! LEGYEN SIKERES AZ ONDULINE SEGÍTSÉGÉVEL REFERENCIÁK Lakóház felújítás (ONDUVILLA ) 08 Mezőgazdasági épületek (ONDULINE CLASSIC) 10 ALKALMAZÁSOK Nagybani Piac Lomme (ONDUCLAIR PC) 12 Intézmények (ONDULINE ALÁTÉTHÉJAZAT) 14 Lakóházak és lakóparkok Hétvégi házak Intézmények Ipari létesítmények Kereskedelmi épületek és üdülők Mezőgazdasági épületek Felújítás / Történelmi épületek (ONDULINE ALÁTÉTHÉJAZAT) 16 ÉPÍTŐ MEGOLDÁSOK ONDUVILLA Tetőfedő rendszer (cserepes lemez és kiegészítői) 18 ONDULINE CLASSIC Tetőfedő megoldás (hullámlemez és kiegészítői) 20 BARDOLINE PRO Bitumenes zsindelyek 22 ONDUCLAIR COLOR Nem fényáteresztő poliészter rendszer 24 ONDUCLAIR PROTECT Üvegszál erősítésű, nem fényáteresztő kompozit rendszer 25 ONDUCLAIR RENOV Újrafedő rendszer hullámpala és fémtető felújításához 26 ONDUCLAIR PLR Poliészter bevilágító rendszerek 28 ONDUCLAIR PC Polikarbonát bevilágító rendszerek 29 ONDUCLAIR PCMW Polikarbonát légkamrás rendszerek 30 ONDUCLAIR THERMO Gyárilag szerelt, hőszigetelt bevilágító lemezek 32 ONDULINE ALÁTÉTHÉJAZAT Alátétlemezek 34 ONDUTISS Tetőfóliák 36 BITULINE Bitumenes szigetelő lemezek 38 FONDALINE Felületszivárgó lemezek 39 IGÉNYEK ALÁTÉTHÉJAZAT TETŐFEDÉS KÖNNYŰ BEVILÁGÍTÓ JAVASOLT MEGOLDÁS ü ü ü ONDULINE ALÁTÉTHÉJAZAT ü ü ü ü ONDUTISS ü ü ü ü ü ONDUVILLA ü ü ü ü ü ü ONDULINE CLASSIC ü ü ü BARDOLINE PRO ü ü ü ü ONDUCLAIR COLOR ü ü ü ü ONDUCLAIR PROTECT ü ü ONDUCLAIR PROTECT (CR) ü ü ü ü ü ü ONDUCLAIR PLR ü ü ü ü ü ü ONDUCLAIR PC ü ü ü ü ONDUCLAIR PCMW ü ü ü ü ü ONDUCLAIR THERMO LAPOS TETŐK ü ü ü ü BITULINE (palaszórt felső réteg) ÚJRAFEDÉS ü ü ü ONDUCLAIR RENOV BURKOLÁS SZIGETELÉS ÉS LÁBAZAT FAL- ÉS TETŐVÉDELEM ÁTTETSZŐ BEVILÁGÍTÓ ü ü ü ü ONDUCLAIR COLOR ü ü ü ü ONDUCLAIR PROTECT ü ü ONDUCLAIR PROTECT (CR) ü ü ü ü ü ü ONDUCLAIR PLR ü ü ü ü ü ü ONDUCLAIR PC ü ü ü ü ONDUCLAIR PCMW ü ü ü ü ü ONDUCLAIR THERMO ü ü ü ü ü BITULINE ü ü ü FONDALINE ü ü ü ü ü ONDUTISS ü ü ü ü BITULINE 2 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 3

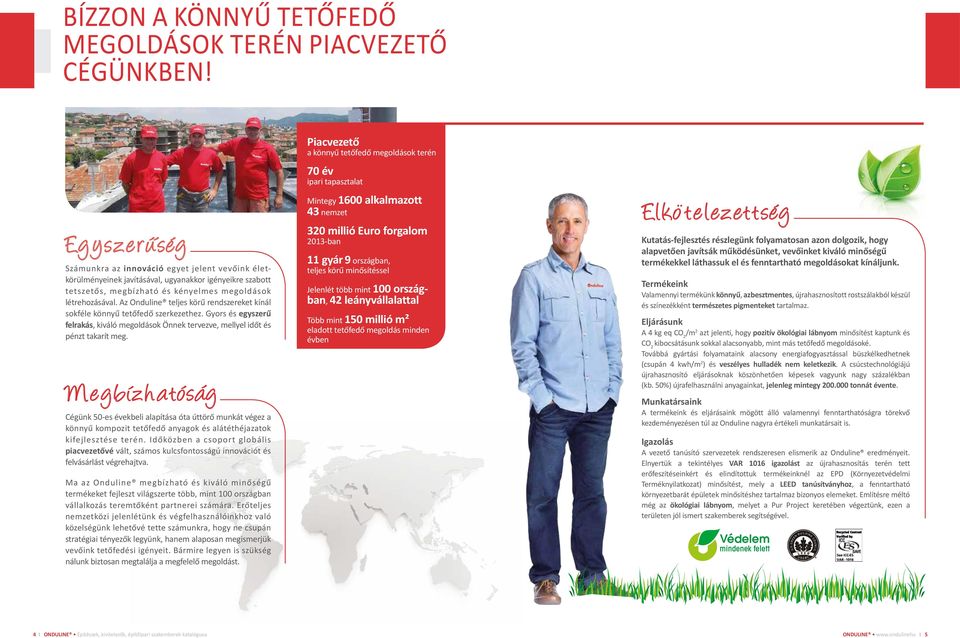

3 BÍZZON A KÖNNYŰ TETŐFEDŐ MEGOLDÁSOK TERÉN PIACVEZETŐ CÉGÜNKBEN! Egyszer ség Számunkra az innováció egyet jelent vevőink életkörülményeinek javításával, ugyanakkor igényeikre szabott tetszetős, megbízható és kényelmes megoldások létrehozásával. Az Onduline teljes körű rendszereket kínál sokféle könnyű tetőfedő szerkezethez. Gyors és egyszerű felrakás, kiváló megoldások Önnek tervezve, mellyel időt és pénzt takarít meg. Megbízhatóság Cégünk 50-es évekbeli alapítása óta úttörő munkát végez a könnyű kompozit tetőfedő anyagok és alátéthéjazatok kifejlesztése terén. Időközben a csoport globális piacvezetővé vált, számos kulcsfontosságú innovációt és felvásárlást végrehajtva. Ma az Onduline megbízható és kiváló minőségű termékeket fejleszt világszerte több, mint 100 országban vállalkozás teremtőként partnerei számára. Erőteljes nemzetközi jelenlétünk és végfelhasználóinkhoz való közelségünk lehetővé tette számunkra, hogy ne csupán stratégiai tényezők legyünk, hanem alaposan megismerjük vevőink tetőfedési igényeit. Bármire legyen is szükség nálunk biztosan megtalálja a megfelelő megoldást. Piacvezető a könnyű tetőfedő megoldások terén 70 év ipari tapasztalat Mintegy 1600 alkalmazott 43 nemzet 320 millió Euro forgalom 2013-ban 11 gyár 9 országban, teljes körű minősítéssel Jelenlét több mint 100 országban, 42 leányvállalattal Több mint 150 millió m² eladott tetőfedő megoldás minden évben Elk telezettség Kutatás-fejlesztés részlegünk folyamatosan azon dolgozik, hogy alapvetően javítsák működésünket, vevőinket kiváló minőségű termékekkel láthassuk el és fenntartható megoldásokat kínáljunk. Termékeink Valamennyi termékünk könnyű, azbesztmentes, újrahasznosított rostszálakból készül és színezékként természetes pigmenteket tartalmaz. Eljárásunk A 4 kg eq CO 2 /m 2 azt jelenti, hogy pozitív ökológiai lábnyom minősítést kaptunk és CO 2 kibocsátásunk sokkal alacsonyabb, mint más tetőfedő megoldásoké. Továbbá gyártási folyamataink alacsony energiafogyasztással büszkélkedhetnek (csupán 4 kwh/m 2 ) és veszélyes hulladék nem keletkezik. A csúcstechnológiájú újrahasznosító eljárásoknak köszönhetően képesek vagyunk nagy százalékban (kb. 50%) újrafelhasználni anyagainkat, jelenleg mintegy tonnát évente. Munkatársaink A termékeink és eljárásaink mögött álló valamennyi fenntarthatóságra törekvő kezdeményezésen túl az Onduline nagyra értékeli munkatársait is. Igazolás A vezető tanúsító szervezetek rendszeresen elismerik az Onduline eredményeit. Elnyertük a tekintélyes VAR 1016 igazolást az újrahasznosítás terén tett erőfeszítéseinkért és elindítottuk termékeinknél az EPD (Környezetvédelmi Terméknyilatkozat) minősítést, mely a LEED tanúsítványhoz, a fenntartható környezetbarát épületek minősítéshez tartalmaz bizonyos elemeket. Említésre méltó még az ökológiai lábnyom, melyet a Pur Project keretében végeztünk, ezen a területen jól ismert szakemberek segítségével. Védelem mindenek felett 4 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 5

4 LEGYEN SIKERES AZ ONDULINE SZOLGÁLTATÁSAIVAL TAKARÍTSON MEG IDŐT, SZAKÉRTŐINK SEGÍTSÉGÉRE MINDIG SZÁMÍTHAT Mindig kiemelten fontos számunkra vevőink támogatása. Bár cégünk világméretű, a vevői igények teljes körű kielégítése és a legmegfelelőbb megoldások megtalálása érdekében minden ország saját értékesítési csapattal rendelkezik. Ez teszi lehetővé számunkra, hogy partnereink megkereséseit a lehető leggyorsabban és a leghatékonyabban tudjuk kezelni. Az Onduline megoldások választásával bízhat benne, hogy mindig Ön mellett állunk és mindenben támogatjuk, hozzájárulva ezzel vállalkozása sikeréhez! Hívjon minket! Központi telefonszám: Központi onduline@onduline.hu Értékesítőink elérhetőségei, akik műszaki kérdésekben is felvilágosítást nyújtanak: Budapest, Pest megye, Nyugat-Magyarország Csík Andrea, értékesítési és marketing vezető andrea.csik@onduline.hu Kelet-Magyarország Botos Barna, területi képviselő barna.botos@onduline.hu NÖVELJE ÉRTÉKESÍTÉSÉT AZ ÁLTALUNK BIZTOSÍTOTT KOMMUNIKÁCIÓS ESZKÖZÖK SEGÍTSÉGÉVEL! Takarítson meg időt! Szóróanyagok, tanúsítványok, videók, vásárok, konferenciák, számos kommunikációs eszköz áll rendelkezésére, mely teljes körű információval szolgál, ezzel is megkönnyítve az Ön munkáját! Maradjon a csúcson! Továbbképző programjaink segítségével Ön és csapata időt takaríthat meg a piacon és biztosíthatja vevői számára a legjobb és legoptimálisabb felrakási módokat. Fedezze fel honlapunkat! Javaslatokra van szüksége terveihez? Részletes információt szeretne valamelyik rendszerhez? Meg szeretné győzni vevőit? HASZNÁLJA KI LOGISZTIKAI SZOLGÁLTATÁSAINK ELŐNYEIT Vevőközpontú logisztikai szolgáltatásainkkal időt és pénzt takaríthat meg. Egyedi, rugalmas megoldási javaslataink kiváló együttműködési lehetőséget biztosítanak partnereink számára. Raktárunkból már kis tételben is telepre szállítjuk termékeinket, nincs szükség nagy raktárkészlet felhalmozására. 6 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 7

5 KIVITELEZÉSEK A tetőt eredetileg zsindellyel fedték. Hőszigetelés nélkül azonban nem nyújtott védelmet a tetőtér számára a meleg ellen ben döntés született a tető szigeteléséről és felújításáról. Az ONDU- VILLA rendszer a régi tetőfedő anyagra került. Az ONDUVILLA táblák könnyen felrakhatók a már meglévő tetőre. Rugalmas tetőfedő anyagokon pl. zsindely csavarral rögzíthetők. Fókuszban a lakóházak FELÚJÍTÁS AZ ONDUVILLA RENDSZERREL Spanyolország / Badajoz XAVIER, 50 ÉVES ÉPÍTÉSZ Az ONDUVILLA elegáns megoldás, ideális számos beruházáshoz, mind felújításhoz, mind pedig új tetőfedéshez. Lakóházfelújítás az ONDUVILLA rendszerrel A spanyolországi Badajoz városában található ház tetőszerkezete eredetileg kanadai zsindellyel volt fedve. A tulajdonos beépítette a tetőteret, de a tetőt nem szigetelte. Nyáron emiatt a hőmérséklet itt nagyon megemelkedett, így a tető szigetelése mellett döntött és a régi zsindelyek helyére új megoldást keresett. Azonban ezek eltávolítása nehézkesnek bizonyult. Az ONDUVILLA kis súlyának köszönhetően lehetővé vált, hogy a táblákat közvetlenül a régi tetőfedőanyagra helyezzék fel. Az ONDUVILLA tökéletesen megfelelt a magas tetőlejtésnek: 90 o és 70 o -os oromzat. Így a tulajdonos mindkét célja megvalósult: felújítás és hőszigetelés. Valamint az ONDUVILLA egyedi, mediterrán agyagcserépre emlékeztető kinézete kiválóan harmonizál a hagyományos spanyol építészeti stílussal. Az én feladatom volt a tető szigetelése és felújítása, ám nagyon bonyolult lett volna a régi zsindelyek eltávolítása. A kivitelező ONDUVILLA táblákat javasolt és ezzel megtaláltuk a tökéletes megoldást! Ez egy könnyű rendszer, így közvetlenül a régi tetőre helyeztük fel. A felrakás gyors és egyszerű volt, az eredmény nagyszerű lett! Most már másoknak is bátran ajánlom. LAKÓHÁZ / SPANYOLORSZÁG Teljes felület: 55 m 2 Kivitelezés befejezése: 2011 június ONDUVILLA A gyors felrakás azt jelenti, hogy a vevők gyors és megbízható védelmet élveznek, mely hosszú távon is teljes nyugalmat nyújt számukra. A rendszer nagyon kevés karbantartást igényel, a tartós szerkezet kiválóan ellenáll a szélnek és hosszan tartó vízzáróságot biztosít. Az ONDUVILLA 15 éves vízzárósági és teljes élettartamára szóló korrózió elleni garanciával rendelkezik. 8 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 9

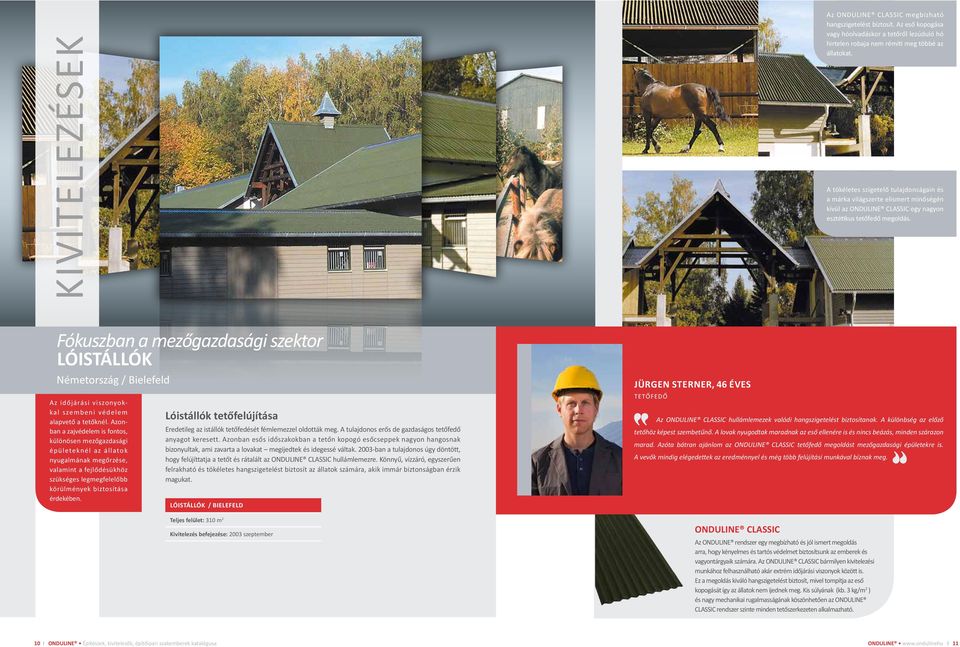

6 KIVITELEZÉSEK Az ONDULINE CLASSIC megbízható hangszigetelést biztosít. Az eső kopogása vagy hóolvadáskor a tetőről lezúduló hó hirtelen robaja nem rémíti meg többé az állatokat. A tökéletes szigetelő tulajdonságain és a márka világszerte elismert minőségén kívül az ONDULINE CLASSIC egy nagyon esztétikus tetőfedő megoldás. Fókuszban a mezőgazdasági szektor LÓISTÁLLÓK Németország / Bielefeld Az időjárási viszonyokkal szembeni védelem alapvető a tetőknél. Azonban a zajvédelem is fontos, különösen mezőgazdasági épületeknél az állatok nyugalmának megőrzése, valamint a fejlődésükhöz szükséges legmegfelelőbb körülmények biztosítása érdekében. Lóistállók tetőfelújítása Eredetileg az istállók tetőfedését fémlemezzel oldották meg. A tulajdonos erős de gazdaságos tetőfedő anyagot keresett. Azonban esős időszakokban a tetőn kopogó esőcseppek nagyon hangosnak bizonyultak, ami zavarta a lovakat megijedtek és idegessé váltak ban a tulajdonos úgy döntött, hogy felújíttatja a tetőt és rátalált az ONDULINE CLASSIC hullámlemezre. Könnyű, vízzáró, egyszerűen felrakható és tökéletes hangszigetelést biztosít az állatok számára, akik immár biztonságban érzik magukat. LÓISTÁLLÓK / BIELEFELD Teljes felület: 310 m 2 Kivitelezés befejezése: 2003 szeptember JÜRGEN STERNER, 46 ÉVES TETŐFEDŐ Az ONDULINE CLASSIC hullámlemezek valódi hangszigetelést biztosítanak. A különbség az előző tetőhöz képest szembetűnő. A lovak nyugodtak maradnak az eső ellenére is és nincs beázás, minden szárazon marad. Azóta bátran ajánlom az ONDULINE CLASSIC tetőfedő megoldást mezőgazdasági épületekre is. A vevők mindig elégedettek az eredménnyel és még több felújítási munkával bíznak meg. ONDULINE CLASSIC Az ONDULINE rendszer egy megbízható és jól ismert megoldás arra, hogy kényelmes és tartós védelmet biztosítsunk az emberek és vagyontárgyaik számára. Az ONDULINE CLASSIC bármilyen kivitelezési munkához felhasználható akár extrém időjárási viszonyok között is. Ez a megoldás kiváló hangszigetelést biztosít, mivel tompítja az eső kopogását így az állatok nem ijednek meg. Kis súlyának (kb. 3 kg/m 2 ) és nagy mechanikai rugalmasságának köszönhetően az ONDULINE CLASSIC rendszer szinte minden tetőszerkezeten alkalmazható. 10 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 11

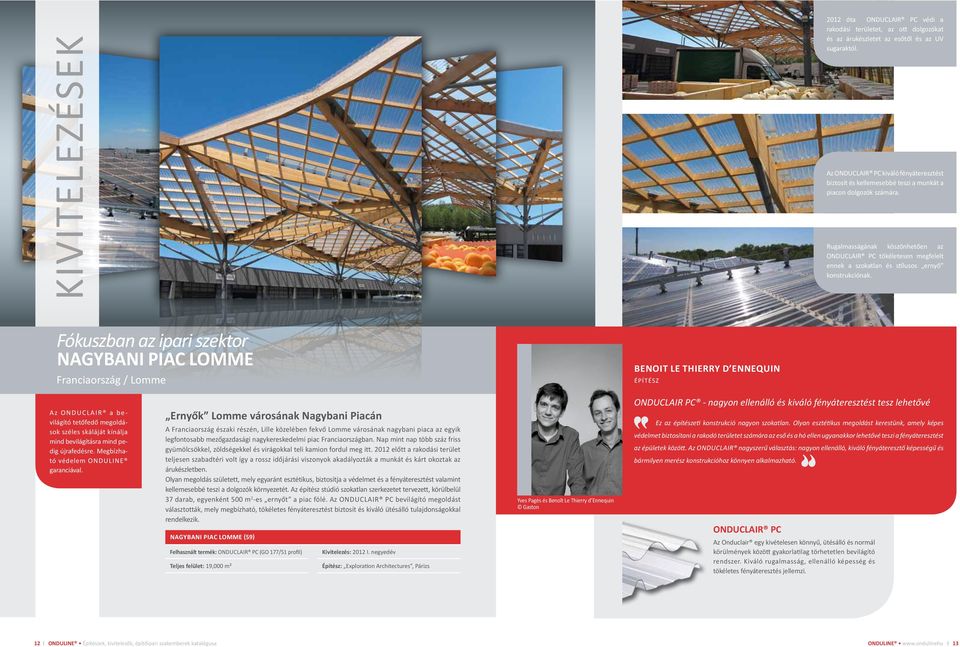

7 KIVITELEZÉSEK 2012 óta ONDUCLAIR PC védi a rakodási területet, az ott dolgozókat és az árukészletet az esőtől és az UV sugaraktól. Az ONDUCLAIR PC kiváló fényáteresztést biztosít és kellemesebbé teszi a munkát a piacon dolgozók számára. Rugalmasságának köszönhetően az ONDUCLAIR PC tökéletesen megfelelt ennek a szokatlan és stílusos ernyő konstrukciónak. Fókuszban az ipari szektor NAGYBANI PIAC LOMME Franciaország / Lomme BENOIT LE THIERRY D ENNEQUIN ÉPÍTÉSZ Az ONDUCLAIR a bevilágító tetőfedő megoldások széles skáláját kínálja mind bevilágításra mind pedig újrafedésre. Megbízható védelem ONDULINE garanciával. Ernyők Lomme városának Nagybani Piacán A Franciaország északi részén, Lille közelében fekvő Lomme városának nagybani piaca az egyik legfontosabb mezőgazdasági nagykereskedelmi piac Franciaországban. Nap mint nap több száz friss gyümölcsökkel, zöldségekkel és virágokkal teli kamion fordul meg itt előtt a rakodási terület teljesen szabadtéri volt így a rossz időjárási viszonyok akadályozták a munkát és kárt okoztak az árukészletben. Olyan megoldás született, mely egyaránt esztétikus, biztosítja a védelmet és a fényáteresztést valamint kellemesebbé teszi a dolgozók környezetét. Az építész stúdió szokatlan szerkezetet tervezett, körülbelül 37 darab, egyenként 500 m 2 -es ernyőt a piac fölé. Az ONDUCLAIR PC bevilágító megoldást választották, mely megbízható, tökéletes fényáteresztést biztosít és kiváló ütésálló tulajdonságokkal rendelkezik. NAGYBANI PIAC LOMME (59) Felhasznált termék: ONDUCLAIR PC (GO 177/51 profil) Teljes felület: 19,000 m² Kivitelezés: 2012 I. negyedév Építész: Exploration Architectures, Párizs Yves Pagès és Benoît Le Thierry d Ennequin Gaston ONDUCLAIR PC - nagyon ellenálló és kiváló fényáteresztést tesz lehetővé Ez az építészeti konstrukció nagyon szokatlan. Olyan esztétikus megoldást kerestünk, amely képes védelmet biztosítani a rakodó területet számára az eső és a hó ellen ugyanakkor lehetővé teszi a fényáteresztést az épületek között. Az ONDUCLAIR nagyszerű választás: nagyon ellenálló, kiváló fényáteresztő képességű és bármilyen merész konstrukcióhoz könnyen alkalmazható. ONDUCLAIR PC Az Onduclair egy kivételesen könnyű, ütésálló és normál körülmények között gyakorlatilag törhetetlen bevilágító rendszer. Kiváló rugalmasság, ellenálló képesség és tökéletes fényáteresztés jellemzi. 12 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 13

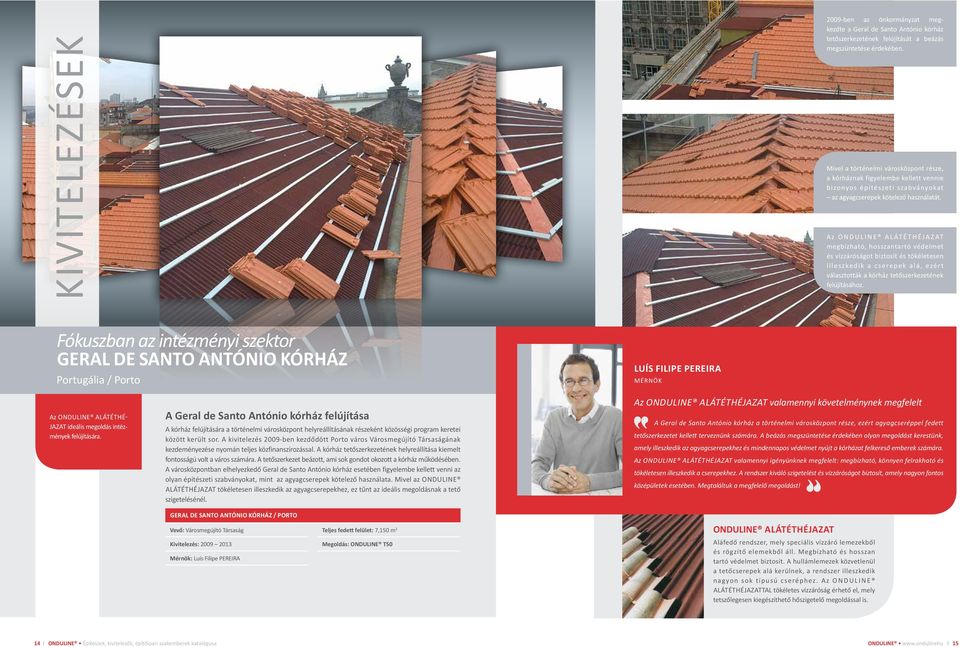

8 KIVITELEZÉSEK 2009-ben az önkormányzat megkezdte a Geral de Santo António kórház tetőszerkezetének felújítását a beázás megszüntetése érdekében. Mivel a történelmi városközpont része, a kórháznak figyelembe kellett vennie bizonyos építészeti szabványokat az agyagcserepek kötelező használatát. Az ONDULINE ALÁTÉTHÉJAZAT megbízható, hosszantartó védelmet és vízzáróságot biztosít és tökéletesen illeszkedik a cserepek alá, ezért választották a kórház tetőszerkezetének felújításához. Fókuszban az intézményi szektor GERAL DE SANTO ANTÓNIO KÓRHÁZ Portugália / Porto LUÍS FILIPE PEREIRA MÉRNÖK Az ONDULINE ALÁTÉTHÉ- JAZAT ideális megoldás intézmények felújítására. A Geral de Santo António kórház felújítása A kórház felújítására a történelmi városközpont helyreállításának részeként közösségi program keretei között került sor. A kivitelezés 2009-ben kezdődött Porto város Városmegújító Társaságának kezdeményezése nyomán teljes közfinanszírozással. A kórház tetőszerkezetének helyreállítása kiemelt fontosságú volt a város számára. A tetőszerkezet beázott, ami sok gondot okozott a kórház működésében. A városközpontban elhelyezkedő Geral de Santo António kórház esetében figyelembe kellett venni az olyan építészeti szabványokat, mint az agyagcserepek kötelező használata. Mivel az ONDULINE ALÁTÉTHÉJAZAT tökéletesen illeszkedik az agyagcserepekhez, ez tűnt az ideális megoldásnak a tető szigetelésénél. Az ONDULINE ALÁTÉTHÉJAZAT valamennyi követelménynek megfelelt A Geral de Santo António kórház a történelmi városközpont része, ezért agyagcseréppel fedett tetőszerkezetet kellett terveznünk számára. A beázás megszüntetése érdekében olyan megoldást kerestünk, amely illeszkedik az agyagcserepekhez és mindennapos védelmet nyújt a kórházat felkereső emberek számára. Az ONDULINE ALÁTÉTHÉJAZAT valamennyi igényünknek megfelelt: megbízható, könnyen felrakható és tökéletesen illeszkedik a cserepekhez. A rendszer kiváló szigetelést és vízzáróságot biztosít, amely nagyon fontos középületek esetében. Megtaláltuk a megfelelő megoldást! GERAL DE SANTO ANTÓNIO KÓRHÁZ / PORTO Vevő: Városmegújító Társaság Kivitelezés: Mérnök: Luís Filipe PEREIRA Teljes fedett felület: 7,150 m 2 Megoldás: ONDULINE T50 ONDULINE ALÁTÉTHÉJAZAT Aláfedő rendszer, mely speciális vízzáró lemezekből és rögzítő elemekből áll. Megbízható és hosszan tartó védelmet biztosít. A hullámlemezek közvetlenül a tetőcserepek alá kerülnek, a rendszer illeszkedik nagyon sok típusú cseréphez. Az ONDULINE ALÁTÉTHÉJAZATTAL tökéletes vízzáróság érhető el, mely tetszőlegesen kiegészíthető hőszigetelő megoldással is. 14 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 15

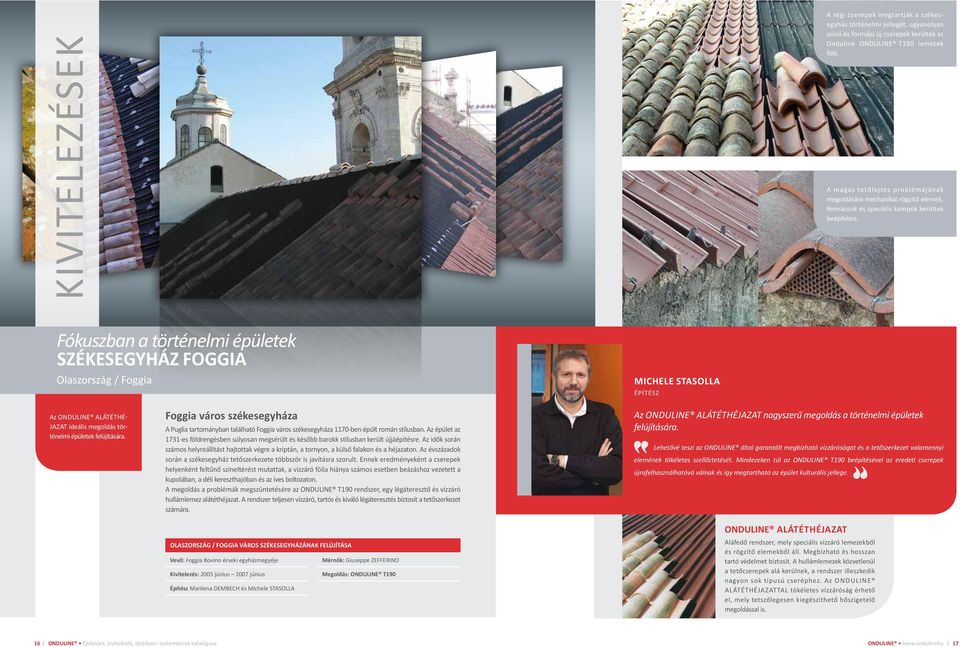

9 KIVITELEZÉSEK A régi cserepek megtartják a székesegyház történelmi jellegét, ugyanolyan színű és formájú új cserepek kerültek az Onduline ONDULINE T190 lemezek fölé. A magas tetőlejtés problémájának megoldására mechanikai rögzítő elemek, fémrácsok és speciális kampók kerültek beépítésre. Fókuszban a történelmi épületek SZÉKESEGYHÁZ FOGGIA Olaszország / Foggia MICHELE STASOLLA ÉPÍTÉSZ Az ONDULINE ALÁTÉTHÉ- JAZAT ideális megoldás történelmi épületek felújítására. Foggia város székesegyháza A Puglia tartományban található Foggia város székesegyháza 1170-ben épült román stílusban. Az épület az 1731-es földrengésben súlyosan megsérült és később barokk stílusban került újjáépítésre. Az idők során számos helyreállítást hajtottak végre a kriptán, a tornyon, a külső falakon és a héjazaton. Az évszázadok során a székesegyház tetőszerkezete többször is javításra szorult. Ennek eredményeként a cserepek helyenként feltűnő színeltérést mutattak, a vízzáró fólia hiánya számos esetben beázáshoz vezetett a kupolában, a déli kereszthajóban és az íves boltozaton. A megoldás a problémák megszüntetésére az ONDULINE T190 rendszer, egy légáteresztő és vízzáró hullámlemez alátéthéjazat. A rendszer teljesen vízzáró, tartós és kiváló légáteresztés biztosít a tetőszerkezet számára. OLASZORSZÁG / FOGGIA VÁROS SZÉKESEGYHÁZÁNAK FELÚJÍTÁSA Vevő: Foggia Bovino érseki egyházmegyéje Kivitelezés: 2005 június 2007 június Építész Marilena DEMBECH és Michele STASOLLA Mérnök: Giuseppe ZEFFERINO Megoldás: ONDULINE T190 Az ONDULINE ALÁTÉTHÉJAZAT nagyszerű megoldás a történelmi épületek felújítására. Lehetővé teszi az ONDULINE által garantált megbízható vízzáróságot és a tetőszerkezet valamennyi elemének tökéletes szellőztetését. Mindezeken túl az ONDULINE T190 beépítésével az eredeti cserepek újrafelhasználhatóvá válnak és így megtartható az épület kulturális jellege. ONDULINE ALÁTÉTHÉJAZAT Aláfedő rendszer, mely speciális vízzáró lemezekből és rögzítő elemekből áll. Megbízható és hosszan tartó védelmet biztosít. A hullámlemezek közvetlenül a tetőcserepek alá kerülnek, a rendszer illeszkedik nagyon sok típusú cseréphez. Az ONDULINE ALÁTÉTHÉJAZATTAL tökéletes vízzáróság érhető el, mely tetszőlegesen kiegészíthető hőszigetelő megoldással is. 16 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 17

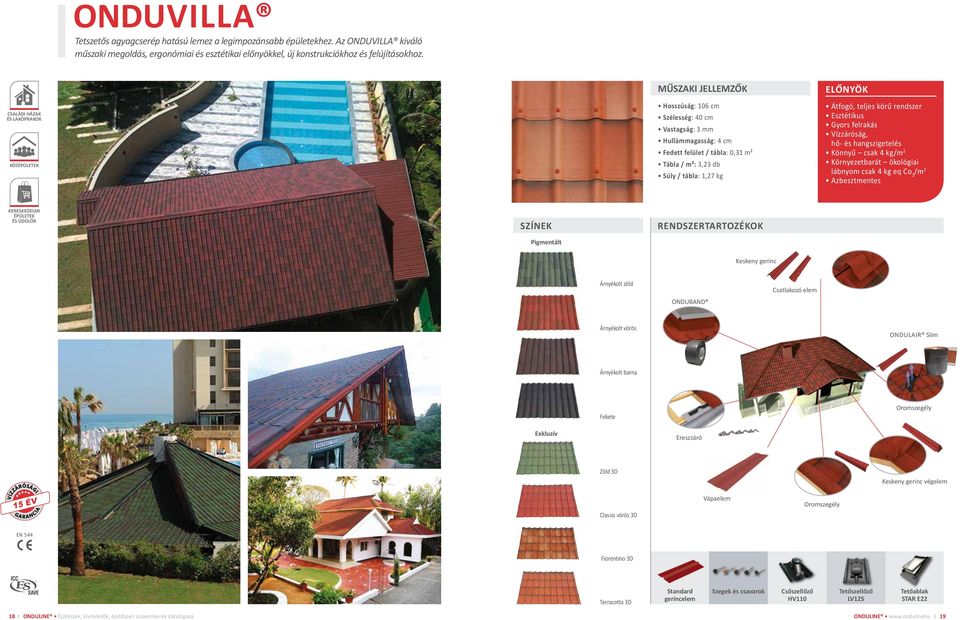

10 ONDUVILLA Tetszetős agyagcserép hatású lemez a legimpozánsabb épületekhez. Az ONDUVILLA kiváló műszaki megoldás, ergonómiai és esztétikai előnyökkel, új konstrukciókhoz és felújításokhoz. CSALÁDI HÁZAK ÉS LAKÓPRAKOK KÖZ Hosszúság: 106 cm Szélesség: 40 cm Vastagság: 3 mm Hullámmagasság: 4 cm Fedett felület / tábla: 0,31 m² Tábla / m²: 3,23 db Súly / tábla: 1,27 kg Átfogó, teljes körű rendszer Esztétikus Gyors felrakás Vízzáróság, hő- és hangszigetelés Könnyű csak 4 kg/m 2 Környezetbarát ökológiai lábnyom csak 4 kg eq Co 2 /m 2 Azbesztmentes KERESKEDELMI ÉS ÜDÜLŐK SZÍNEK RENDSZERTARTOZÉKOK Pigmentált Keskeny gerinc Árnyékolt zöld ONDUBAND Csatlakozó elem Árnyékolt vörös ONDULAIR Slim Árnyékolt barna Fekete Oromszegély Exkluzív Ereszzáró Zöld 3D Keskeny gerinc végelem VÍZZÁRÓSÁGI 15 ÉV GARANCIA Classic vörös 3D Vápaelem Oromszegély EN 544 Fiorentino 3D Terracotta 3D Standard gerincelem Szegek és csavarok Csőszellőző HV110 Tetőszellőző LV125 Tetőablak STAR E22 18 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 19

11 ONDULINE CLASSIC Az ONDULINE CLASSIC az eredeti hullámlemez, nagyon tartós, könnyű tetőfedő és falburkoló rendszer CSALÁDI HÁZAK ÉS LAKÓPRAKOK GAZDASÁGI Hosszúság: 200 cm Szélesség: 95 cm Vastagság: 3 mm Hullámmagasság: 38 mm Fedett felület / tábla: 1,57 m² Súly / tábla: 6,5 kg/db Súly / m²: 9,4 kg/m² Csak 3,5 kg/m 2 Rugalmas, bármilyen szerkezeten alkalmazható Gyors felrakás Környezetbarát ökológiai lábnyom csak 4 kg eq Co 2 /m 2 Azbesztmentes IPARI LÉTESÍTMÉNYEK SZÍNEK RENDSZERTARTOZÉKOK Vörös ÚJ ONDULINE UNIVERZÁLIS CSAVAROK ÉS SZEGEK TETŐSZELLŐZŐ LV125 Barna ONDULINE GERINCELEM Zöld VÁPAELEM ONDUBAND Fekete ONDULINE FALCSATLAKOZÓ TETŐABLAK VÍZZÁRÓSÁGI 15 ÉV GARANCIA EN 544 CSŐSZELLŐZŐ HV110 OROMSZEGÉLY ERESZZÁRÓ ONDUCLAIR PC 20 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 21

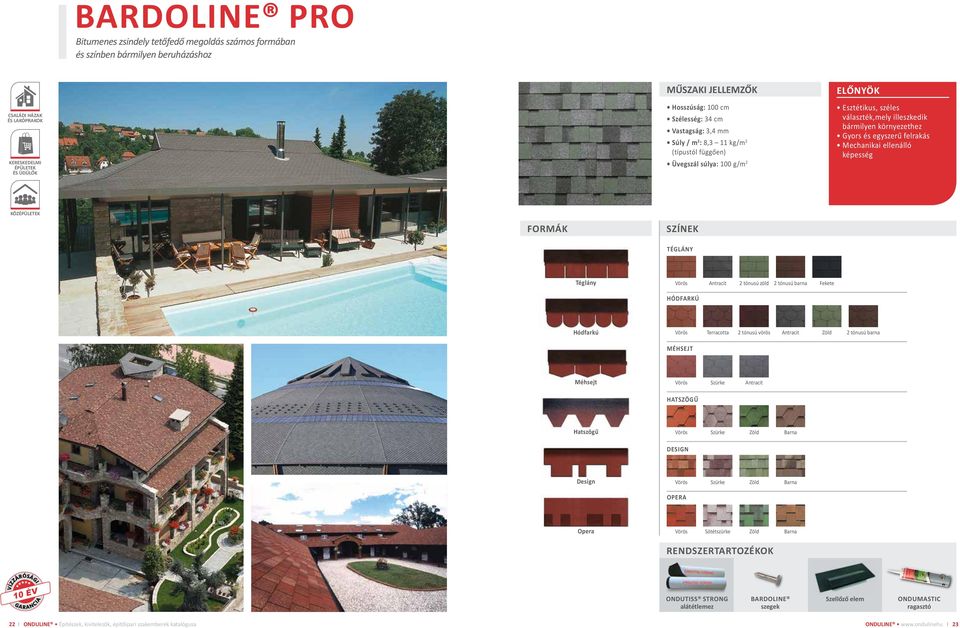

12 BARDOLINE PRO Bitumenes zsindely tetőfedő megoldás számos formában és színben bármilyen beruházáshoz CSALÁDI HÁZAK ÉS LAKÓPRAKOK KERESKEDELMI ÉS ÜDÜLŐK Hosszúság: 100 cm Szélesség: 34 cm Vastagság: 3,4 mm Súly / m 2 : 8,3 11 kg/m 2 (típustól függően) Üvegszál súlya: 100 g/m 2 Esztétikus, széles választék,mely illeszkedik bármilyen környezethez Gyors és egyszerű felrakás Mechanikai ellenálló képesség KÖZ FORMÁK SZÍNEK TÉGLÁNY Téglány Vörös Antracit 2 tónusú zöld 2 tónusú barna Fekete HÓDFARKÚ Hódfarkú Vörös MÉHSEJT Terracotta 2 tónusú vörös Antracit Zöld 2 tónusú barna Méhsejt Vörös Szürke Antracit HATSZÖGŰ Hatszögű Vörös Szürke Zöld Barna DESIGN Design Vörös Szürke Zöld OPERA Barna Opera Vörös Sötétszürke Zöld Barna RENDSZERTARTOZÉKOK VÍZZÁRÓSÁGI 10 ÉV GARANCIA ONDUTISS STRONG alátétlemez BARDOLINE szegek Szellőző elem ONDUMASTIC ragasztó 22 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 23

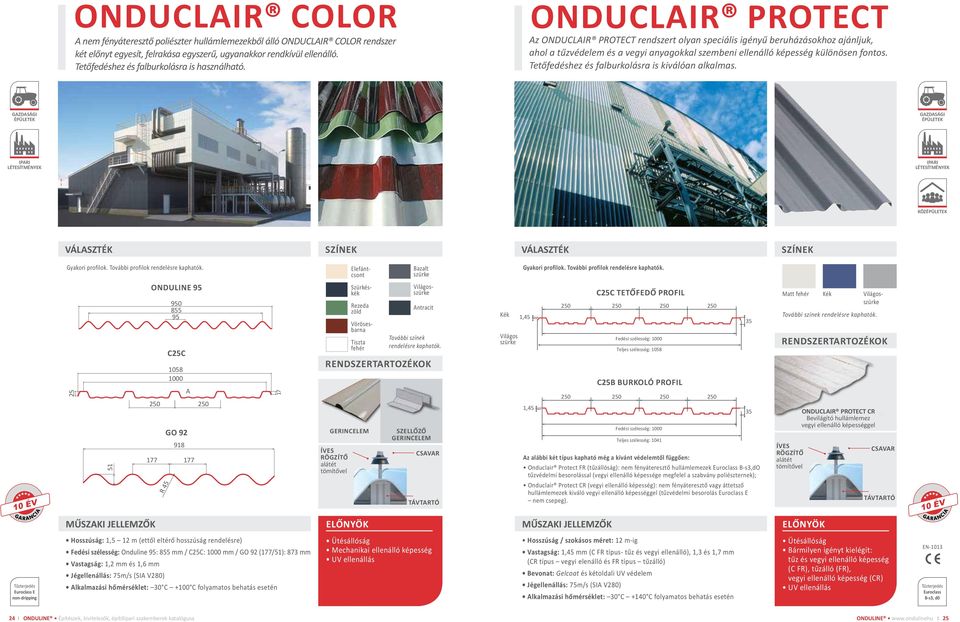

13 ONDUCLAIR COLOR A nem fényáteresztő poliészter hullámlemezekből álló ONDUCLAIR COLOR rendszer két előnyt egyesít, felrakása egyszerű, ugyanakkor rendkívül ellenálló. Tetőfedéshez és falburkolásra is használható. ONDUCLAIR PROTECT Az ONDUCLAIR PROTECT rendszert olyan speciális igényű beruházásokhoz ajánljuk, ahol a tűzvédelem és a vegyi anyagokkal szembeni ellenálló képesség különösen fontos. Tetőfedéshez és falburkolásra is kiválóan alkalmas. GAZDASÁGI GAZDASÁGI IPARI LÉTESÍTMÉNYEK IPARI LÉTESÍTMÉNYEK KÖZ VÁLASZTÉK SZÍNEK VÁLASZTÉK SZÍNEK Gyakori profilok. További profilok rendelésre kaphatók. Elefántcsont Bazalt szürke Gyakori profilok. További profilok rendelésre kaphatók. 10 ÉV GARANCIA ONDULINE C25C A GO R További színek rendelésre kaphatók. RENDSZERTARTOZÉKOK GERINCELEM ÍVES RÖGZÍTŐ alátét tömítővel Szürkéskék Rezeda zöld Vörösesbarna Tiszta fehér Világosszürke Antracit SZELLŐZŐ GERINCELEM CSAVAR TÁVTARTÓ Kék Világos szürke 1,45 1,45 Az alábbi két típus kapható még a kívánt védelemtől függően: Onduclair Protect FR (tűzállóság): nem fényáteresztő hullámlemezek Euroclass B-s3,dO tűzvédelmi besorolással (vegyi ellenálló képessége megfelel a szabvány poliészternek); Onduclair Protect CR (vegyi ellenálló képesség): nem fényáteresztő vagy áttetsző hullámlemezek kiváló vegyi ellenálló képességgel (tűzvédelmi besorolás Euroclass E nem csepeg). C25C TETŐFEDŐ PROFIL Fedési szélesség: 1000 Teljes szélesség: 1058 C25B BURKOLÓ PROFIL Fedési szélesség: 1000 Teljes szélesség: Matt fehér Kék Világosszürke További színek rendelésre kaphatók. RENDSZERTARTOZÉKOK ÍVES RÖGZÍTŐ alátét tömítővel ONDUCLAIR PROTECT CR Bevilágító hullámlemez vegyi ellenálló képességgel CSAVAR TÁVTARTÓ 10 ÉV GARANCIA Tűzterjedés Euroclass E non-dripping Hosszúság: 1,5 12 m (ettől eltérő hosszúság rendelésre) Fedési szélesség: Onduline 95: 855 mm / C25C: 1000 mm / GO 92 (177/51): 873 mm Vastagság: 1,2 mm és 1,6 mm Jégellenállás: 75m/s (SIA V280) Alkalmazási hőmérséklet: 30 C +100 C folyamatos behatás esetén Ütésállóság Mechanikai ellenálló képesség UV ellenállás Hosszúság / szokásos méret: 12 m-ig Vastagság: 1,45 mm (C FR típus- tűz és vegyi ellenálló), 1,3 és 1,7 mm (CR típus vegyi elenálló és FR típus tűzálló) Bevonat: Gelcoat és kétoldali UV védelem Jégellenállás: 75m/s (SIA V280) Alkalmazási hőmérséklet: 30 C +140 C folyamatos behatás esetén Ütésállóság Bármilyen igényt kielégít: tűz és vegyi ellenálló képesség (C FR), tűzálló (FR), vegyi ellenálló képesség (CR) UV ellenállás EN-1013 Tűzterjedés Euroclass B-s3, d0 24 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 25

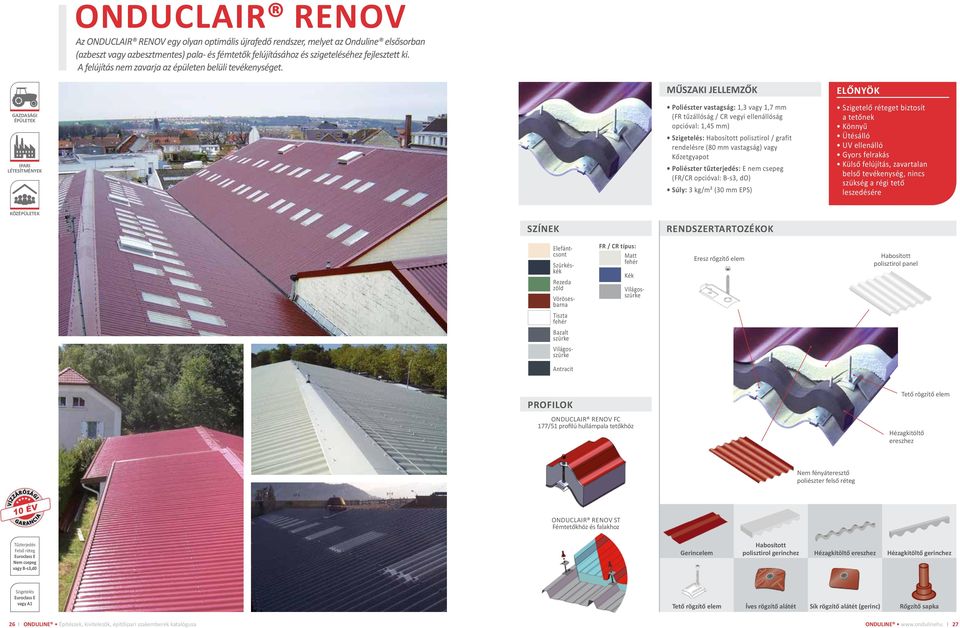

14 ONDUCLAIR RENOV Az ONDUCLAIR RENOV egy olyan optimális újrafedő rendszer, melyet az Onduline elsősorban (azbeszt vagy azbesztmentes) pala- és fémtetők felújításához és szigeteléséhez fejlesztett ki. A felújítás nem zavarja az épületen belüli tevékenységet. GAZDASÁGI Poliészter vastagság: 1,3 vagy 1,7 mm (FR tűzállóság / CR vegyi ellenállóság opcióval: 1,45 mm) Szigetelő réteget biztosít a tetőnek Könnyű Ütésálló UV ellenálló Gyors felrakás Külső felújítás, zavartalan belső tevékenység, nincs szükség a régi tető leszedésére Szigetelés: Habosított polisztirol / grafit rendelésre (80 mm vastagság) vagy Kőzetgyapot IPARI LÉTESÍTMÉNYEK Poliészter tűzterjedés: E nem csepeg (FR/CR opcióval: B-s3, do) Súly: 3 kg/m² (30 mm EPS) KÖZ SZÍNEK E lefántcsont S zürkéskék RENDSZERTARTOZÉKOK FR / CR típus: Matt fehér Rezeda zöld V örösesbarna Habosított polisztirol panel Eresz rőgzítő elem Kék V ilágosszürke T iszta fehér B azalt szürke V ilágosszürke Antracit Tető rögzítő elem PROFILOK ONDUCLAIR RENOV FC 177/51 profilú hullámpala tetőkhöz Hézagkitöltő ereszhez ZÁ RÓ S Á G I VÍ Z Nem fényáteresztő poliészter felső réteg GA IA V 10 É RAN C Tűzterjedés Felső réteg Euroclass E Nem csepeg vagy B-s3,d0 Szigetelés Euroclass E vagy A1 26 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDUCLAIR RENOV ST Fémtetőkhöz és falakhoz Gerincelem Habosított polisztirol gerinchez Hézagkitöltő ereszhez Hézagkitöltő gerinchez Tető rögzítő elem Íves rögzítő alátét Sík rögzítő alátét (gerinc) Rőgzítő sapka ONDULINE I 27

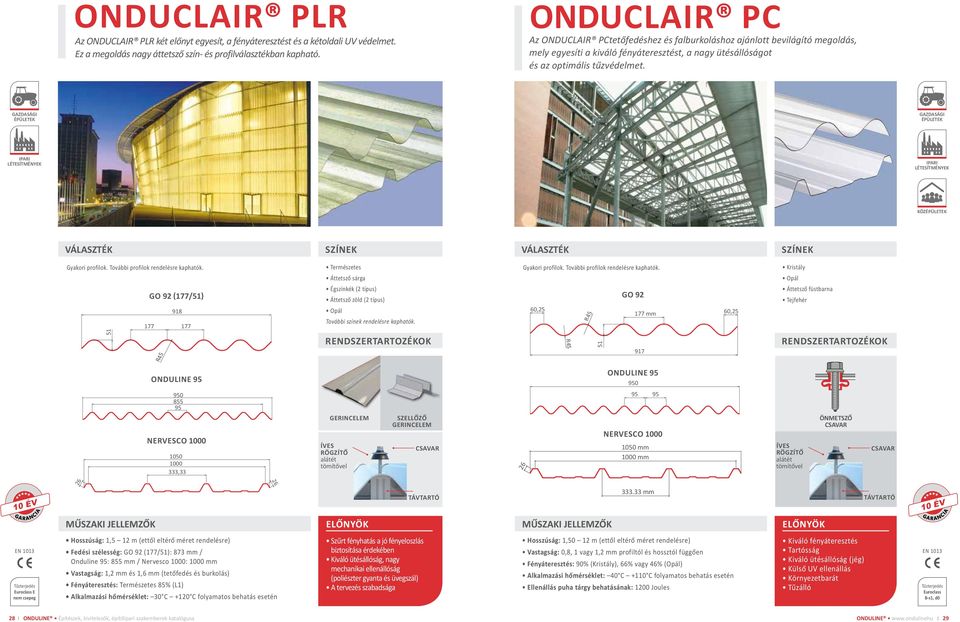

15 ONDUCLAIR PLR Az ONDUCLAIR PLR két előnyt egyesít, a fényáteresztést és a kétoldali UV védelmet. Ez a megoldás nagy áttetsző szín- és profilválasztékban kapható. ONDUCLAIR PC Az ONDUCLAIR PCtetőfedéshez és falburkoláshoz ajánlott bevilágító megoldás, mely egyesíti a kiváló fényáteresztést, a nagy ütésállóságot és az optimális tűzvédelmet. GAZDASÁGI GAZDASÁGI IPARI LÉTESÍTMÉNYEK IPARI LÉTESÍTMÉNYEK KÖZ VÁLASZTÉK SZÍNEK VÁLASZTÉK SZÍNEK Gyakori profilok. További profilok rendelésre kaphatók. GO 92 (177/51) R45 Természetes Áttetsző sárga Égszínkék (2 típus) Áttetsző zöld (2 típus) Opál További színek rendelésre kaphatók. RENDSZERTARTOZÉKOK Gyakori profilok. További profilok rendelésre kaphatók. 60, mm 60,25 R45 R45 51 GO Kristály Opál Áttetsző füstbarna Tejfehér RENDSZERTARTOZÉKOK ONDULINE 95 ONDULINE NERVESCO ,33 GERINCELEM ÍVES RÖGZÍTŐ alátét tömítővel SZELLŐZŐ GERINCELEM CSAVAR NERVESCO mm 1000 mm ÍVES RÖGZÍTŐ alátét tömítővel ÖNMETSZŐ CSAVAR CSAVAR 10 ÉV GARANCIA TÁVTARTÓ mm TÁVTARTÓ EN 1013 Tűzterjedés Euroclass E nem csepeg 26 Hosszúság: 1,5 12 m (ettől eltérő méret rendelésre) Fedési szélesség: GO 92 (177/51): 873 mm / Onduline 95: 855 mm / Nervesco 1000: 1000 mm Vastagság: 1,2 mm és 1,6 mm (tetőfedés és burkolás) Fényáteresztés: Természetes 85% (L1) Alkalmazási hőmérséklet: 30 C +120 C folyamatos behatás esetén ÉV GARANCIA Szűrt fényhatás a jó fényeloszlás biztosítása érdekében Kiváló ütésállóság, nagy mechanikai ellenállóság (poliészter gyanta és üvegszál) A tervezés szabadsága Hosszúság: 1,50 12 m (ettől eltérő méret rendelésre) Vastagság: 0,8, 1 vagy 1,2 mm profiltól és hossztól függően Fényáteresztés: 90% (Kristály), 66% vagy 46% (Opál) Alkalmazási hőmérséklet: 40 C +110 C folyamatos behatás esetén Ellenállás puha tárgy behatásának: 1200 Joules Kiváló fényáteresztés Tartósság Kiváló ütésállóság (jég) Külső UV ellenállás Környezetbarát Tűzálló EN 1013 Tűzterjedés Euroclass B-s1, d0 28 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 29

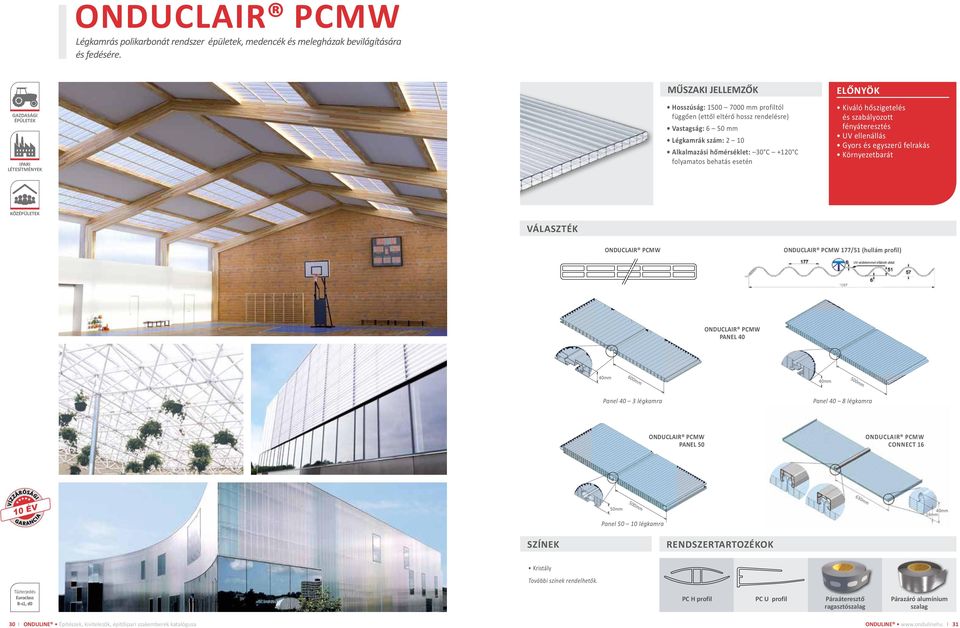

16 ONDUCLAIR PCMW Légkamrás polikarbonát rendszer épületek, medencék és melegházak bevilágítására és fedésére. GAZDASÁGI Hosszúság: mm profiltól függően (ettől eltérő hossz rendelésre) Kiváló hőszigetelés és szabályozott fényáteresztés UV ellenállás Gyors és egyszerű felrakás Környezetbarát Vastagság: 6 50 mm Légkamrák szám: 2 10 Alkalmazási hőmérséklet: 30 C +120 C folyamatos behatás esetén IPARI LÉTESÍTMÉNYEK KÖZ VÁLASZTÉK ONDUCLAIR PCMW ONDUCLAIR PCMW 177/51 (hullám profil) UV védelemmel ellátott oldal ONDUCLAIR PCMW PANEL 40 40mm 600 mm 40mm 500 mm Panel 40 8 légkamra Panel 40 3 légkamra ZÁ ONDUCLAIR PCMW CONNECT 16 RÓ S Á G I VÍ Z ONDUCLAIR PCMW PANEL 50 V 10 É RA IA GA 50mm NC mm mm 40mm 16mm Panel légkamra SZÍNEK RENDSZERTARTOZÉKOK Kristály További színek rendelhetők. Tűzterjedés Euroclass B-s1, d0 30 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa PC H profil PC U profil Páraáteresztő ragasztószalag Párazáró alumínium szalag ONDULINE I 31

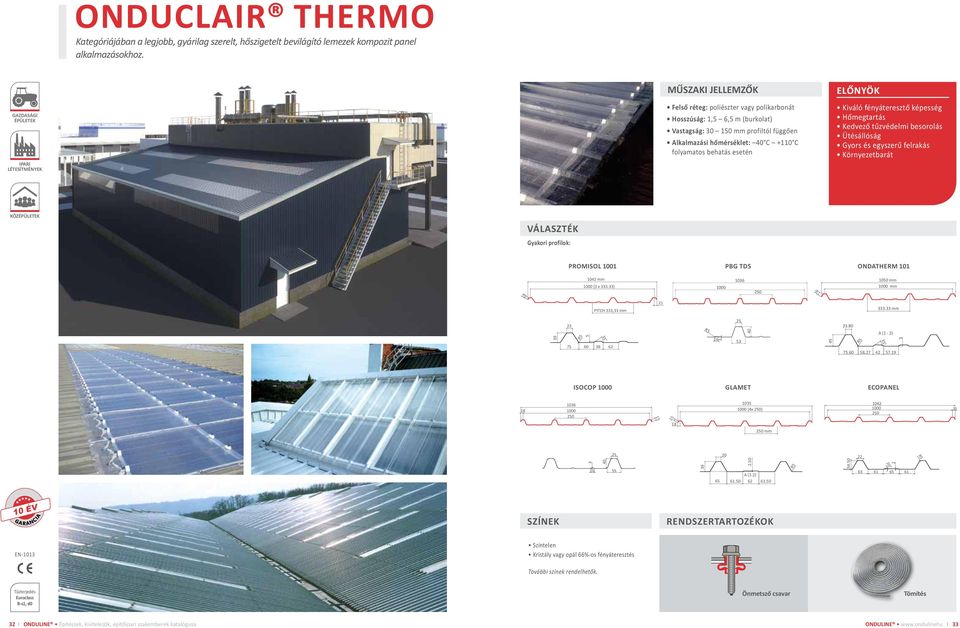

17 ONDUCLAIR THERMO Kategóriájában a legjobb, gyárilag szerelt, hőszigetelt bevilágító lemezek kompozit panel alkalmazásokhoz. GAZDASÁGI IPARI LÉTESÍTMÉNYEK Felső réteg: poliészter vagy polikarbonát Hosszúság: 1,5 6,5 m (burkolat) Vastagság: mm profiltól függően Alkalmazási hőmérséklet: 40 C +110 C folyamatos behatás esetén Kiváló fényáteresztő képesség Hőmegtartás Kedvező tűzvédelmi besorolás Ütésállóság Gyors és egyszerű felrakás Környezetbarát KÖZ VÁLASZTÉK Gyakori profilok: PROMISOL 1001 PBG TD5 ONDATHERM mm 1000 (3 x ) mm 1000 mm PITCH 333,33 mm mm R R A (1 : 2) R ISOCOP 1000 GLAMET ECOPANEL (4x 250) mm A (1:2) R R5 10 ÉV GARANCIA SZÍNEK RENDSZERTARTOZÉKOK EN-1013 Színtelen Kristály vagy opál 66%-os fényáteresztés További színek rendelhetők. Tűzterjedés Euroclass B-s1, d0 Önmetsző csavar Tömítés 32 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 33

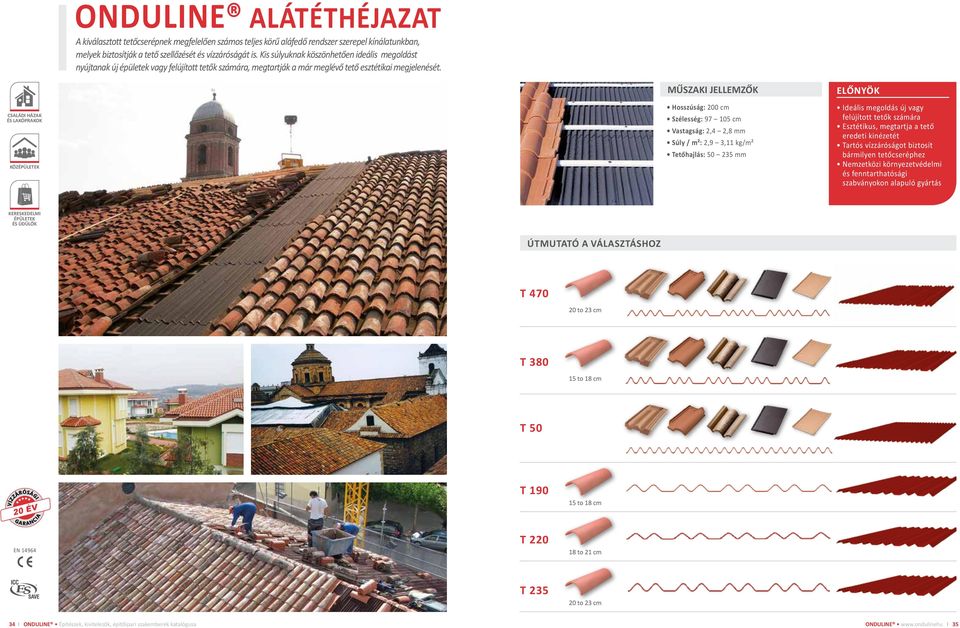

18 ONDULINE ALÁTÉTHÉJAZAT A kiválasztott tetőcserépnek megfelelően számos teljes körű aláfedő rendszer szerepel kínálatunkban, melyek biztosítják a tető szellőzését és vízzáróságát is. Kis súlyuknak köszönhetően ideális megoldást nyújtanak új épületek vagy felújított tetők számára, megtartják a már meglévő tető esztétikai megjelenését. CSALÁDI HÁZAK ÉS LAKÓPRAKOK KÖZ Hosszúság: 200 cm Szélesség: cm Vastagság: 2,4 2,8 mm Súly / m²: 2,9 3,11 kg/m² Tetőhajlás: mm Ideális megoldás új vagy felújított tetők számára Esztétikus, megtartja a tető eredeti kinézetét Tartós vízzáróságot biztosít bármilyen tetőcseréphez Nemzetközi környezetvédelmi és fenntarthatósági szabványokon alapuló gyártás KERESKEDELMI ÉS ÜDÜLŐK ÚTMUTATÓ A VÁLASZTÁSHOZ T to 23 cm T to 18 cm T 50 VÍZZÁRÓSÁGI 20 ÉV GARANCIA EN T 190 T to 18 cm 18 to 21 cm T to 23 cm 34 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 35

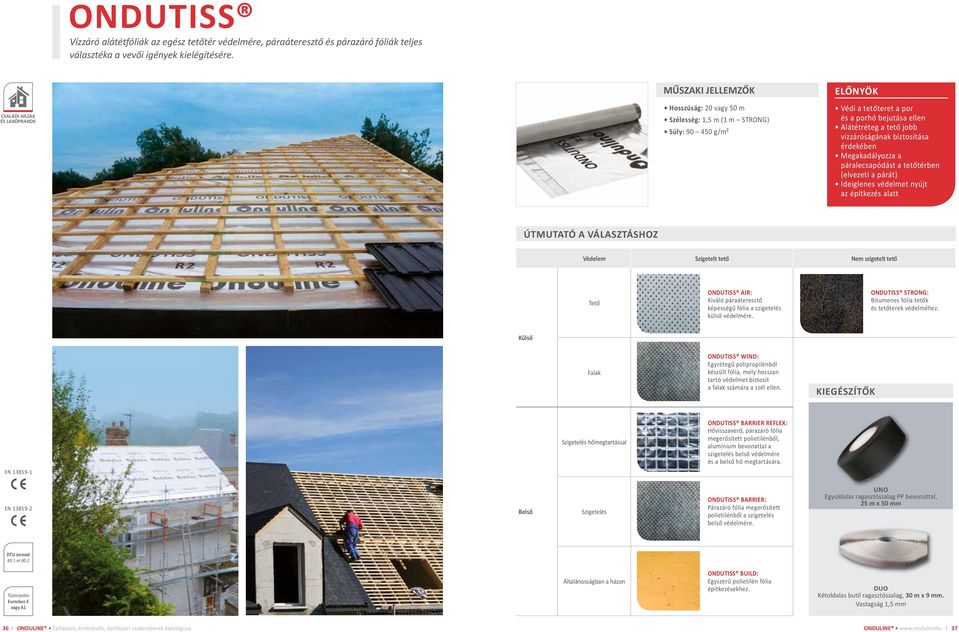

19 ONDUTISS Vízzáró alátétfóliák az egész tetőtér védelmére, páraáteresztő és párazáró fóliák teljes választéka a vevői igények kielégítésére. CSALÁDI HÁZAK ÉS LAKÓPRAKOK Hosszúság: 20 vagy 50 m Szélesség: 1,5 m (1 m STRONG) Súly: g/m² Védi a tetőteret a por és a porhó bejutása ellen Alátétréteg a tető jobb vízzáróságának biztosítása érdekében Megakadályozza a páralecsapódást a tetőtérben (elvezeti a párát) Ideiglenes védelmet nyújt az építkezés alatt ÚTMUTATÓ A VÁLASZTÁSHOZ Védelem Szigetelt tető Nem szigetelt tető Tető ONDUTISS AIR: Kiváló páraáteresztő képességű fólia a szigetelés külső védelmére. ONDUTISS STRONG: Bitumenes fólia tetők és tetőterek védelméhez. Külső Falak ONDUTISS WIND: Egyrétegű polipropilénből készült fólia, mely hosszan tartó védelmet biztosít a falak számára a szél ellen. KIEGÉSZÍTŐK Szigetelés hőmegtartással ONDUTISS BARRIER REFLEX: Hővisszaverő, párazáró fólia megerősített polietilénből, alumínium bevonattal a szigetelés belső védelmére és a belső hő megtartására. EN EN Belső Szigetelés ONDUTISS BARRIER: Párazáró fólia megerősített polietilénből a szigetelés belső védelmére. UNO Egyoldalas ragasztószalag PP bevonattal, 25 m x 50 mm DTU sorozat 40.1 et 40.2 Tűzterjedés Euroclass E vagy A1 Általánosságban a házon ONDUTISS BUILD: Egyszerű polietilén fólia építkezésekhez. DUO Kétoldalas butil ragasztószalag, 30 m x 9 mm. Vastagság 1,5 mm 36 I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 37

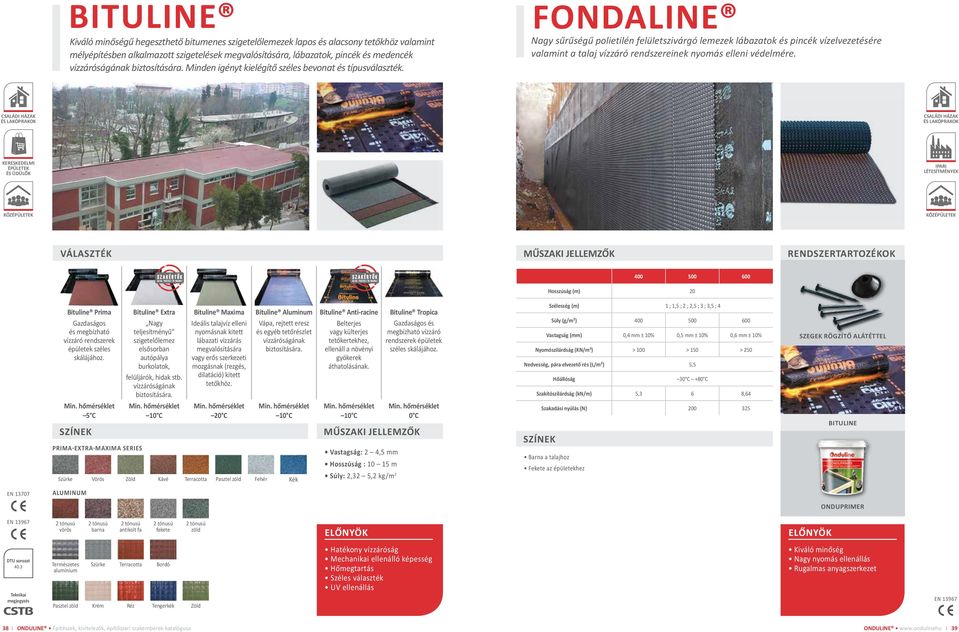

20 BITULINE Kiváló minőségű hegeszthető bitumenes szigetelőlemezek lapos és alacsony tetőkhöz valamint mélyépítésben alkalmazott szigetelések megvalósítására, lábazatok, pincék és medencék vízzáróságának biztosítására. Minden igényt kielégítő széles bevonat és típusválaszték. FONDALINE Nagy sűrűségű polietilén felületszivárgó lemezek lábazatok és pincék vízelvezetésére valamint a talaj vízzáró rendszereinek nyomás elleni védelmére. CSALÁDI HÁZAK ÉS LAKÓPRAKOK CSALÁDI HÁZAK ÉS LAKÓPRAKOK KERESKEDELMI ÉS ÜDÜLŐK IPARI LÉTESÍTMÉNYEK KÖZ KÖZ VÁLASZTÉK RENDSZERTARTOZÉKOK Hosszúság (m) 20 Bituline Prima Gazdaságos és megbízható vízzáró rendszerek épületek széles skálájához. Min. hőmérséklet 5 C SZÍNEK PRIMA-EXTRA-MAXIMA SERIES Szürke Vörös Bituline Extra Nagy teljesítményű szigetelőlemez elsősorban autópálya burkolatok, felüljárók, hidak stb. vízzáróságának biztosítására. Min. hőmérséklet 10 C Zöld Kávé Bituline Maxima Ideális talajvíz elleni nyomásnak kitett lábazati vízzárás megvalósítására vagy erős szerkezeti mozgásnak (rezgés, dilatáció) kitett tetőkhöz. Min. hőmérséklet 20 C Terracotta Pasztel zöld Bituline Aluminum Vápa, rejtett eresz és egyéb tetőrészlet vízzáróságának biztosítására. Min. hőmérséklet 10 C Fehér Kék Bituline Anti-racine Belterjes vagy külterjes tetőkertekhez, ellenáll a növényi gyökerek áthatolásának. Min. hőmérséklet 10 C Vastagság: 2 4,5 mm Hosszúság : m Súly: 2,32 5,2 kg/m 2 Bituline Tropica Gazdaságos és megbízható vízzáró rendszerek épületek széles skálájához. Min. hőmérséklet 0 C Szélesség (m) 1 ; 1,5 ; 2 ; 2,5 ; 3 ; 3,5 ; 4 Súly (g/m²) Vastagság (mm) 0,4 mm ± 10% 0,5 mm ± 10% 0,6 mm ± 10% Nyomószilárdság (KN/m²) > 100 > 150 > 250 Nedvesség, pára elvezető rés (L/m²) 5,5 Hőállóság 30 C +80 C Szakítószilárdság (kn/m) 5,3 6 8,64 Szakadási nyúlás (N)? SZÍNEK Barna a talajhoz Fekete az épületekhez SZEGEK RÖGZÍTŐ ALÁTÉTTEL BITULINE EN ALUMINUM ONDUPRIMER EN tónusú vörös 2 tónusú barna 2 tónusú antikolt fa 2 tónusú fekete 2 tónusú zöld DTU sorozat 40.3 Teknikai megjegyzés Természetes alumínium Pasztel zöld Szürke Krém Terracotta Réz Bordó Tengerkék Zöld Hatékony vízzáróság Mechanikai ellenálló képesség Hőmegtartás Széles választék UV ellenállás Kiváló minőség Nagy nyomás ellenállás Rugalmas anyagszerkezet EN I ONDULINE Építészek, kivitelezők, építőipari szakemberek katalógusa ONDULINE I 39
