OSZTÁLY/CLASS C 250 EN 124: 1994 HÁROMSZÖG-ALAKÚ TETŐVEL ELLÁTOTT ZÁRHATÓ, CSUKLÓS FEDLAP HINGED AND LOCKABLE ACCESS COVER & FRAME TI3S

Átírás

1 Pages V02JAV.qxd 10/24/05 9:18 AM Page 47 Visszacsapódás elleni védelem Safety blocking at 90 angle csuklós rögzítés Hinged Lezárható(lopásbiztos) kivitel Locked 3-pontos alátámasztás 3-point suspension HÁROMSZÖG-ALAKÚ TETŐVEL ELLÁTOTT ZÁRHATÓ, SUKLÓS FEDLAP HINGED AND LOKABLE AESS OVER & FRAME TI3S Gömbgrafitos öntvényből készült fedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Kettő (vagy négy) háromszögletű, öntvény az öntvényhez csuklópántos rögzítésű fedlap. A keret egy tömbből készült, a szabad nyílás, oldalhossz és magasság értékét a választott termékre vonatkozóan a táblázatban találjuk meg. A fedlapok 110 -ig nyithatók. A két fedlappal ellátott modellek esetében két egymás melletti, a négy fedlapos modellek esetében pedig egy hosszú oldal felé nem nyílik fedlap. Záráskor egymás után betoljuk a fedlapokat és az utolsót 1/4 fordulattal lezárjuk. 90 -os helyzetben visszacsapódás elleni védelem akadályozza meg a véletlen záródást. Ugyancsak 90 -os helyzetben a fedlap a csukló megbontása nélkül kiemelhető. A nyitáshoz szükséges erő < 30 kn. Access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Double triangular hinged access cover with as cast hinge and monoblock frame. Adjacent cover parts open to 110, block at 90 for safety and are removable from the frame vertically. Non-rock element is achieved by three-point suspension. Locking is achieved by interlocking lids, with the last cover being locked by a stainless steel turnbuckle. Opening effort <30kN. Dimensions: insert the dimensions of the selected product. For gully tops installed in area of kerbside channels of roads which when measured from the kerb edge, extend a maximum of 0.5 m, into the carriageway and a maximum of 0.2 m, and lower groups. OPTIONS - Badging: please enquire - Special locking and handling key: please enquire OPIÓK Feliratozás: Kérjük beszélje meg velünk igényét! Speciális záró- és mozgatókulcs: Kérjük beszélje meg velünk igényét! Modell Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A x Á O H x cover total TI3S AV 774 X X X X 25,5 79 TI3S AV 945 X X X X 34,5 100 TI3S AV 1252 X X X X 25,5 145 További információér mációért t rendelje r meg Best of The Tops T katalógusunkat! For more e information see our Telecom & able Networks catalogue 47

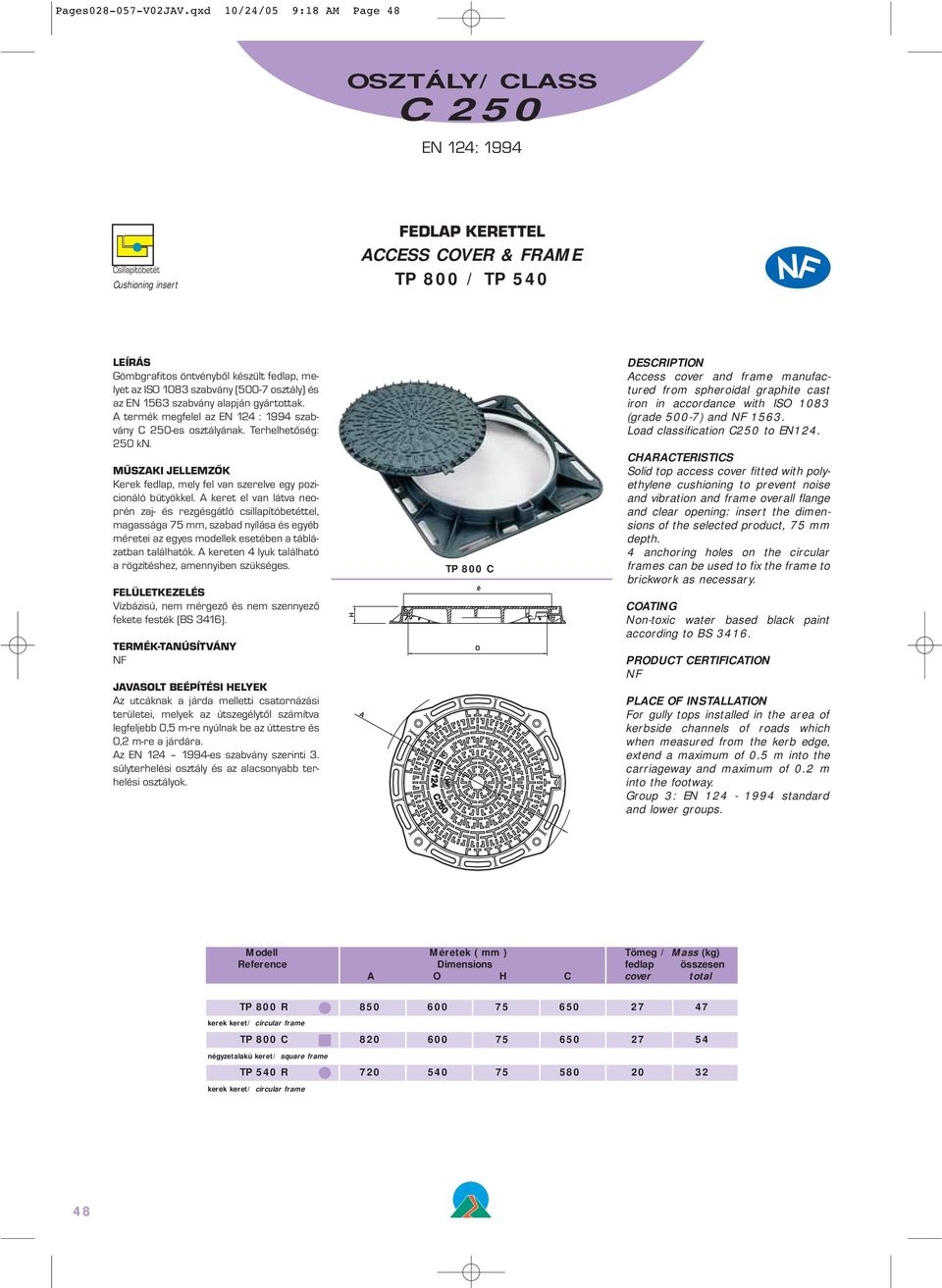

2 Pages V02JAV.qxd 10/24/05 9:18 AM Page 48 sillapítóbetét ushioning insert FEDLAP KERETTEL AESS OVER & FRAME TP 800 / TP 540 Gömbgrafitos öntvényből készült fedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Kerek fedlap, mely fel van szerelve egy pozicionáló bütyökkel. A keret el van látva neoprén zaj- és rezgésgátló csillapítóbetéttel, magassága 75 mm, szabad nyílása és egyéb méretei az egyes modellek esetében a táblázatban találhatók. A kereten 4 lyuk található a rögzítéshez, amennyiben szükséges. TP 800 Access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and Solid top access cover fitted with polyethylene cushioning to prevent noise and vibration and frame overall flange and clear opening: insert the dimensions of the selected product, 75 mm depth. 4 anchoring holes on the circular frames can be used to fix the frame to brickwork as necessary. carriageway and maximum of 0.2 m Modell Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A O H cover total TP 800 R kerek keret/ circular frame TP négyzetalakú keret/ square frame TP 540 R kerek keret/ circular frame 48

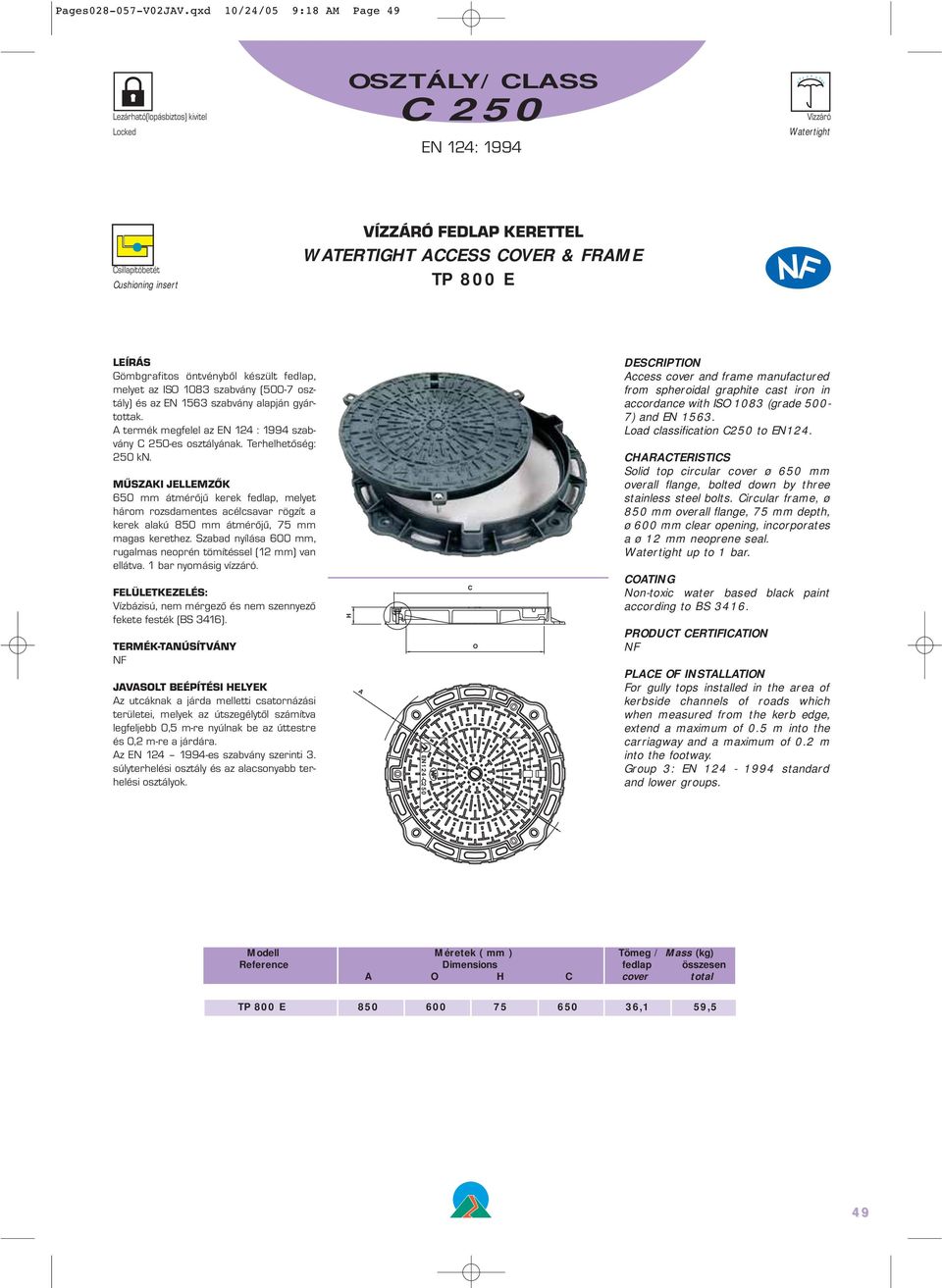

3 Pages V02JAV.qxd 10/24/05 9:18 AM Page 49 Lezárható(lopásbiztos) kivitel Locked Vízzáró Watertight sillapítóbetét ushioning insert VÍZZÁRÓ FEDLAP KERETTEL WATERTIGHT AESS OVER & FRAME TP 800 E Gömbgrafitos öntvényből készült fedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: 650 mm átmérőjű kerek fedlap, melyet három rozsdamentes acélcsavar rögzít a kerek alakú 850 mm átmérőjű, 75 mm magas kerethez. Szabad nyílása 600 mm, rugalmas neoprén tömítéssel (12 mm) van ellátva. 1 bar nyomásig vízzáró. : legfeljebb 0,5 m-re nyúlnak be az úttestre és H A EN O Access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Solid top circular cover ø 650 mm overall flange, bolted down by three stainless steel bolts. ircular frame, ø 850 mm overall flange, 75 mm depth, ø 600 mm clear opening, incorporates a ø 12 mm neoprene seal. Watertight up to 1 bar. carriagway and a maximum of 0.2 m Modell Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A O H cover total TP 800 E ,1 59,5 49

4 Pages V02JAV.qxd 10/24/05 9:18 AM Page 50 Légmentesen zár Single seal LÉGMENTESEN ZÁRÓ FEDLAP KERETTEL SINGLE SEAL AESS OVER & FRAME HI 500/600 Gömbgrafitos öntvényből készült fedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Négyszögletes fedlap két beépített füllel, melyeknél fogva kampó vagy horog segítségével megemelhető. A négyszögletes keret méretei, szabad nyílása és magassága az egyes modellek esetében a táblázatban található. A fedlap a keretre illeszkedve folyamatosan körbefutó bűzelzáró szifont képez, mely megakadályozza a kellemetlen szagok kijutását. súlyterhelési osztály és az alacsonyabb csoportok, beleértve a várakozási területeket, parkolókat. Törési terhelés: 400 kn Az L a Norinco bejegyzett védjegye. L is a Norinco registered mark Access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Single seal odour resistant solid top square cover provided with two lifting handles for handling with hook or lifting key and square frame overall, clear opening and frame depth: insert dimensions of the selected product., m Group 3 to EN 124 : 1994 and lower groups, including lay-bys, car parks etc. Ultimate load: 400 kn Modell Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A O H cover total HI X X X HI X X X

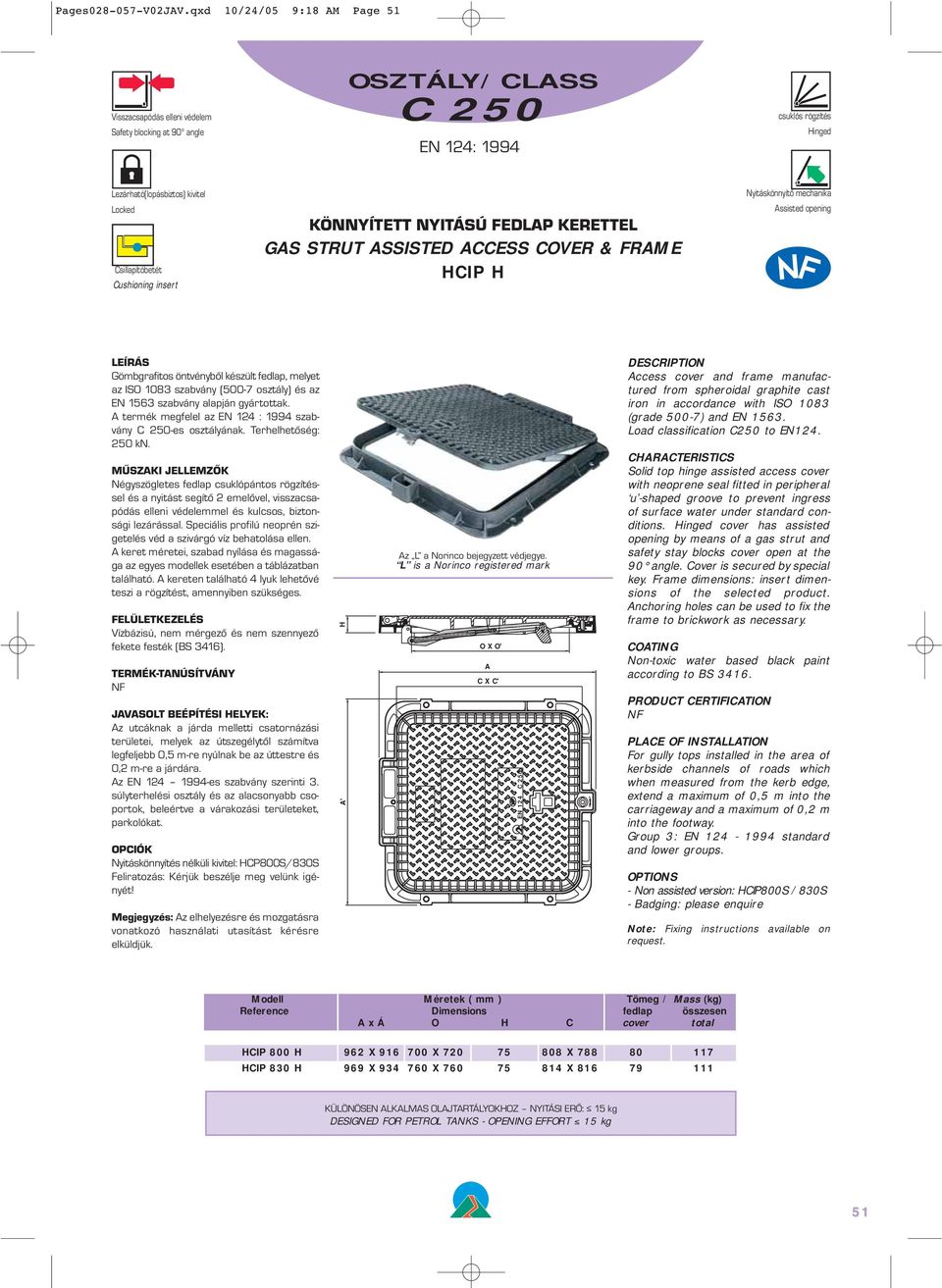

5 Pages V02JAV.qxd 10/24/05 9:18 AM Page 51 A Visszacsapódás elleni védelem Safety blocking at 90 angle csuklós rögzítés Hinged Lezárható(lopásbiztos) kivitel Locked sillapítóbetét ushioning insert KÖNNYÍTETT NYITÁSÚ FEDLAP KERETTEL GAS STRUT ASSISTED AESS OVER & FRAME HIP H Nyitáskönnyítő mechanika Assisted opening Gömbgrafitos öntvényből készült fedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Négyszögletes fedlap csuklópántos rögzítéssel és a nyitást segítő 2 emelővel, visszacsapódás elleni védelemmel és kulcsos, biztonsági lezárással. Speciális profilú neoprén szigetelés véd a szivárgó víz behatolása ellen. A keret méretei, szabad nyílása és magassága az egyes modellek esetében a táblázatban található. A kereten található 4 lyuk lehetővé teszi a rögzítést, amennyiben szükséges. : súlyterhelési osztály és az alacsonyabb csoportok, beleértve a várakozási területeket, parkolókat. OPIÓK Nyitáskönnyítés nélküli kivitel: HP800S/830S Feliratozás: Kérjük beszélje meg velünk igényét! Megjegyzés: Az elhelyezésre és mozgatásra vonatkozó használati utasítást kérésre elküldjük. A' H Az L a Norinco bejegyzett védjegye. L is a Norinco registered mark OXO' A X ' EN 124 Access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Solid top hinge assisted access cover with neoprene seal fitted in peripheral u -shaped groove to prevent ingress of surface water under standard conditions. Hinged cover has assisted opening by means of a gas strut and safety stay blocks cover open at the 90 angle. over is secured by special key. Frame dimensions: insert dimensions of the selected product. Anchoring holes can be used to fix the frame to brickwork as necessary. extend a maximum of 0,5 m into the carriageway and a maximum of 0,2 m OPTIONS - Non assisted version: HIP800S /830S - Badging: please enquire Note: Fixing instructions available on request. Modell Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A x Á O H cover total HIP 800 H 962 X X X HIP 830 H 969 X X X KÜLÖNÖSEN ALKALMAS OLAJTARTÁLYOKHOZ NYITÁSI ERŐ: 15 kg DESIGNED FOR PETROL TANKS - OPENING EFFORT 15 kg 51

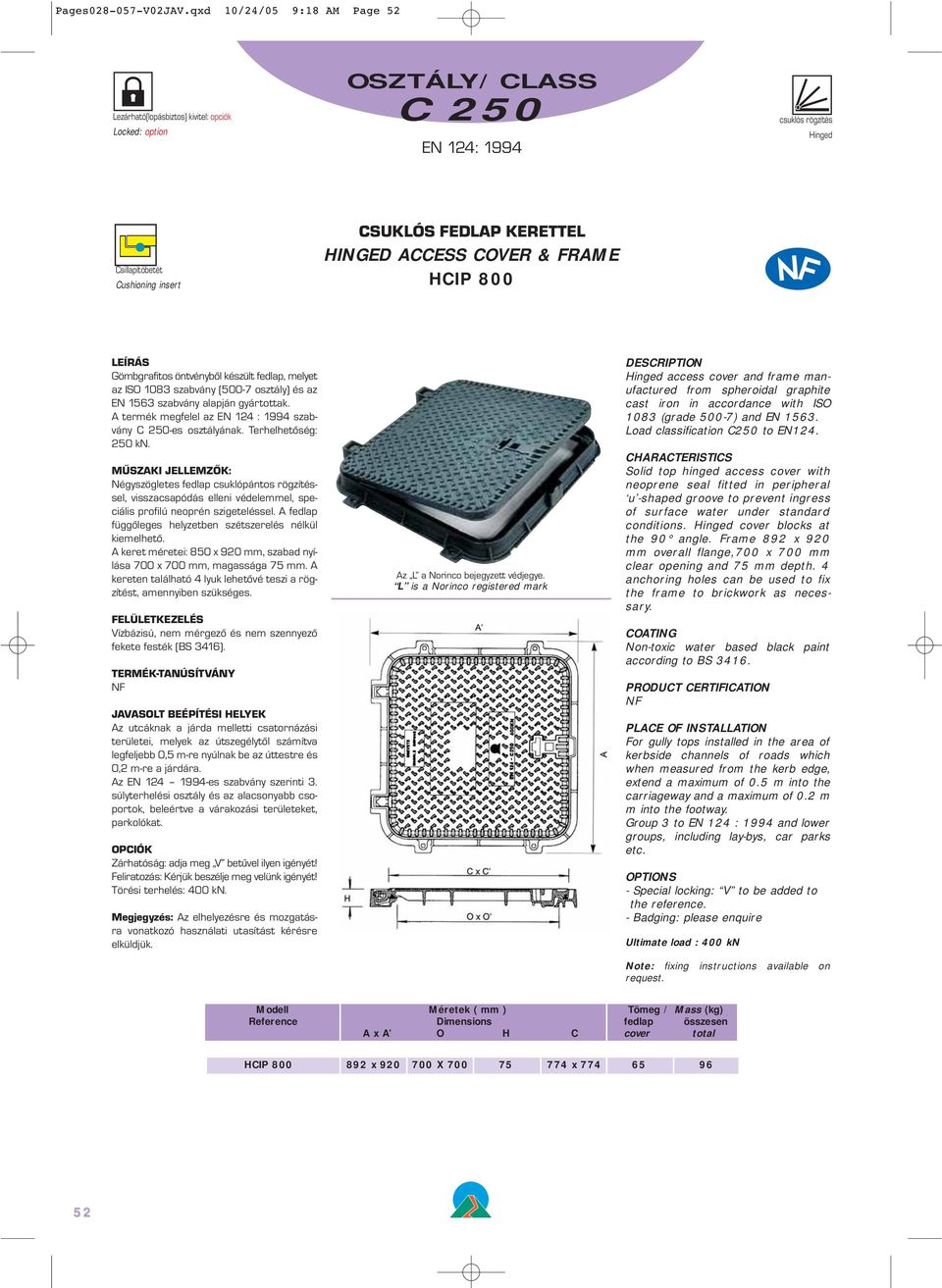

6 Pages V02JAV.qxd 10/24/05 9:18 AM Page 52 Lezárható(lopásbiztos) kivitel: opciók Locked: option csuklós rögzítés Hinged sillapítóbetét ushioning insert SUKLÓS FEDLAP KERETTEL HINGED AESS OVER & FRAME HIP 800 Gömbgrafitos öntvényből készült fedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: : Négyszögletes fedlap csuklópántos rögzítéssel, visszacsapódás elleni védelemmel, speciális profilú neoprén szigeteléssel. A fedlap függőleges helyzetben szétszerelés nélkül kiemelhető. A keret méretei: 850 x 920 mm, szabad nyílása 700 x 700 mm, magassága 75 mm. A kereten található 4 lyuk lehetővé teszi a rögzítést, amennyiben szükséges. súlyterhelési osztály és az alacsonyabb csoportok, beleértve a várakozási területeket, parkolókat. OPIÓK Zárhatóság: adja meg V betűvel ilyen igényét! Feliratozás: Kérjük beszélje meg velünk igényét! Törési terhelés: 400 kn. Megjegyzés: Az elhelyezésre és mozgatásra vonatkozó használati utasítást kérésre elküldjük. Az L a Norinco bejegyzett védjegye. L is a Norinco registered mark Hinged access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Solid top hinged access cover with neoprene seal fitted in peripheral u -shaped groove to prevent ingress of surface water under standard conditions. Hinged cover blocks at the 90 angle. Frame 892 x 920 mm overall flange,700 x 700 mm clear opening and 75 mm depth. 4 anchoring holes can be used to fix the frame to brickwork as necessary. m Group 3 to EN 124 : 1994 and lower groups, including lay-bys, car parks etc. OPTIONS - Special locking: V to be added to the reference. - Badging: please enquire Ultimate load : 400 kn Note: fixing instructions available on request. Modell Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A x A O H cover total HIP x X x

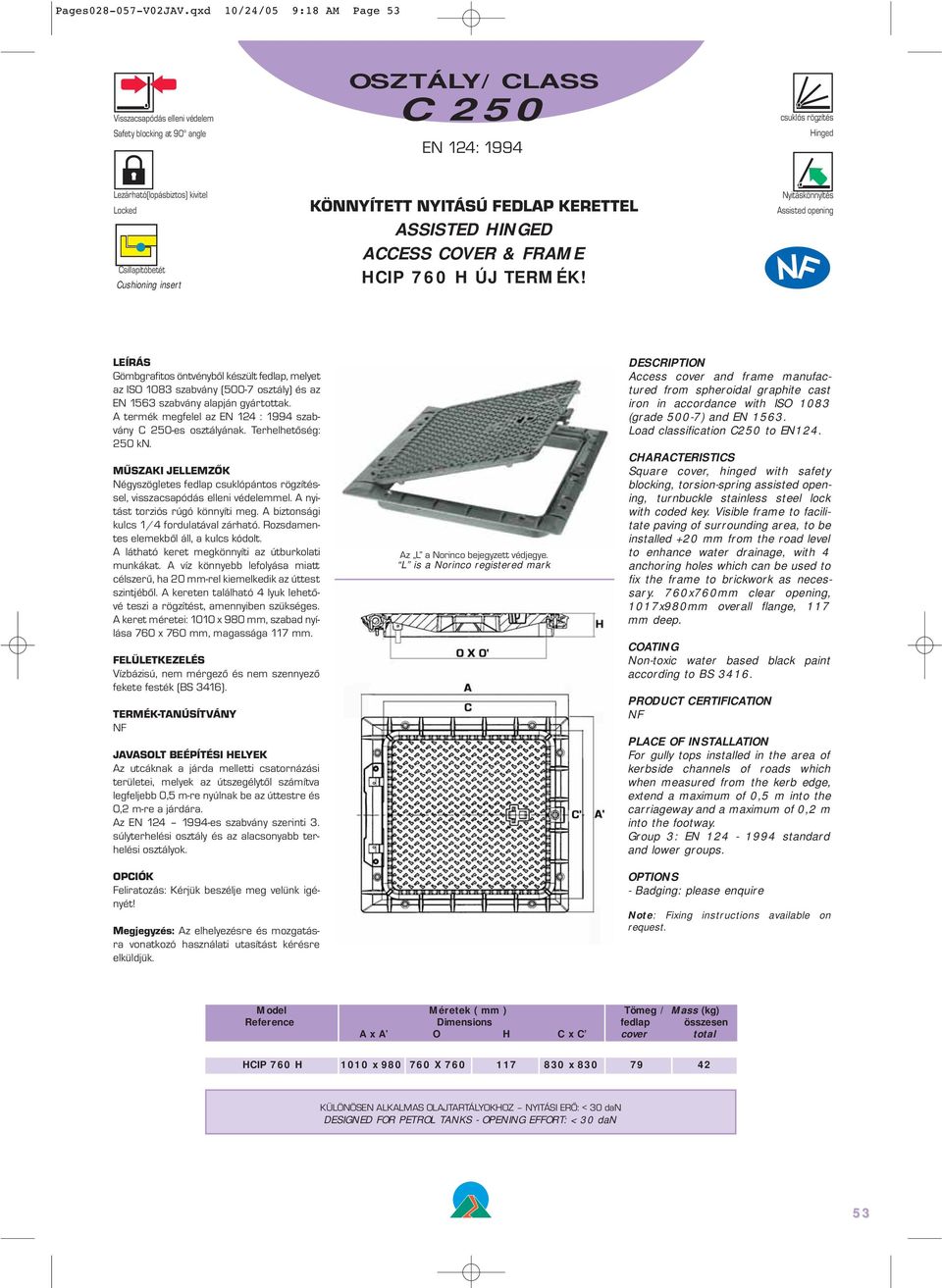

7 Pages V02JAV.qxd 10/24/05 9:18 AM Page 53 Visszacsapódás elleni védelem Safety blocking at 90 angle csuklós rögzítés Hinged Lezárható(lopásbiztos) kivitel Locked sillapítóbetét ushioning insert KÖNNYÍTETT NYITÁSÚ FEDLAP KERETTEL ASSISTED HINGED AESS OVER & FRAME HIP 760 H ÚJ TERMÉK! Nyitáskönnyítés Assisted opening Gömbgrafitos öntvényből készült fedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Négyszögletes fedlap csuklópántos rögzítéssel, visszacsapódás elleni védelemmel. A nyitást torziós rúgó könnyíti meg. A biztonsági kulcs 1/4 fordulatával zárható. Rozsdamentes elemekből áll, a kulcs kódolt. A látható keret megkönnyíti az útburkolati munkákat. A víz könnyebb lefolyása miatt célszerű, ha 20 mm-rel kiemelkedik az úttest szintjéből. A kereten található 4 lyuk lehetővé teszi a rögzítést, amennyiben szükséges. A keret méretei: 1010 x 980 mm, szabad nyílása 760 x 760 mm, magassága 117 mm. OPIÓK Feliratozás: Kérjük beszélje meg velünk igényét! Megjegyzés: Az elhelyezésre és mozgatásra vonatkozó használati utasítást kérésre elküldjük. Az L a Norinco bejegyzett védjegye. L is a Norinco registered mark Access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Square cover, hinged with safety blocking, torsion-spring assisted opening, turnbuckle stainless steel lock with coded key. Visible frame to facilitate paving of surrounding area, to be installed +20 mm from the road level to enhance water drainage, with 4 anchoring holes which can be used to fix the frame to brickwork as necessary. 760x760mm clear opening, 1017x980mm overall flange, 117 mm deep. extend a maximum of 0,5 m into the carriageway and a maximum of 0,2 m OPTIONS - Badging: please enquire Note: Fixing instructions available on request. Model Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A x A O H x cover total HIP 760 H 1010 x X x KÜLÖNÖSEN ALKALMAS OLAJTARTÁLYOKHOZ NYITÁSI ERŐ: < 30 dan DESIGNED FOR PETROL TANKS - OPENING EFFORT: < 30 dan 53

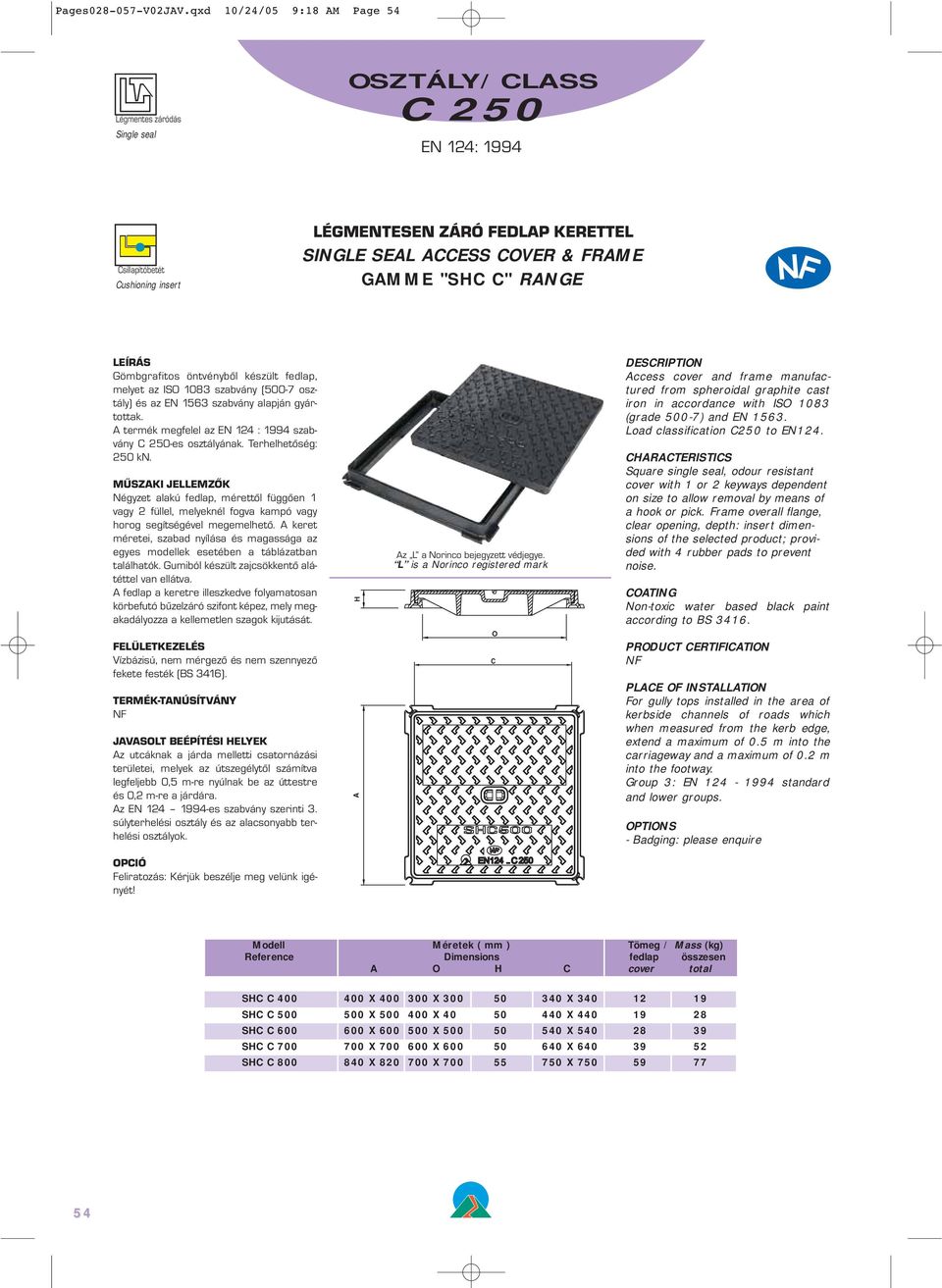

8 Pages V02JAV.qxd 10/24/05 9:18 AM Page 54 Légmentes záródás Single seal sillapítóbetét ushioning insert LÉGMENTESEN ZÁRÓ FEDLAP KERETTEL SINGLE SEAL AESS OVER & FRAME GAMME "SH " RANGE Gömbgrafitos öntvényből készült fedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Négyzet alakú fedlap, mérettől függően 1 vagy 2 füllel, melyeknél fogva kampó vagy horog segítségével megemelhető. A keret méretei, szabad nyílása és magassága az egyes modellek esetében a táblázatban találhatók. Gumiból készült zajcsökkentő alátéttel van ellátva. A fedlap a keretre illeszkedve folyamatosan körbefutó bűzelzáró szifont képez, mely megakadályozza a kellemetlen szagok kijutását. legfeljebb 0,5 m-re nyúlnak be az úttestre és A H Az L a Norinco bejegyzett védjegye. L is a Norinco registered mark O Access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Square single seal, odour resistant cover with 1 or 2 keyways dependent on size to allow removal by means of a hook or pick. Frame overall flange, clear opening, depth: insert dimensions of the selected product; provided with 4 rubber pads to prevent noise. OPTIONS - Badging: please enquire OPIÓ Feliratozás: Kérjük beszélje meg velünk igényét! Modell Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A O H cover total SH X X X SH X X X SH X X X SH X X X SH X X X

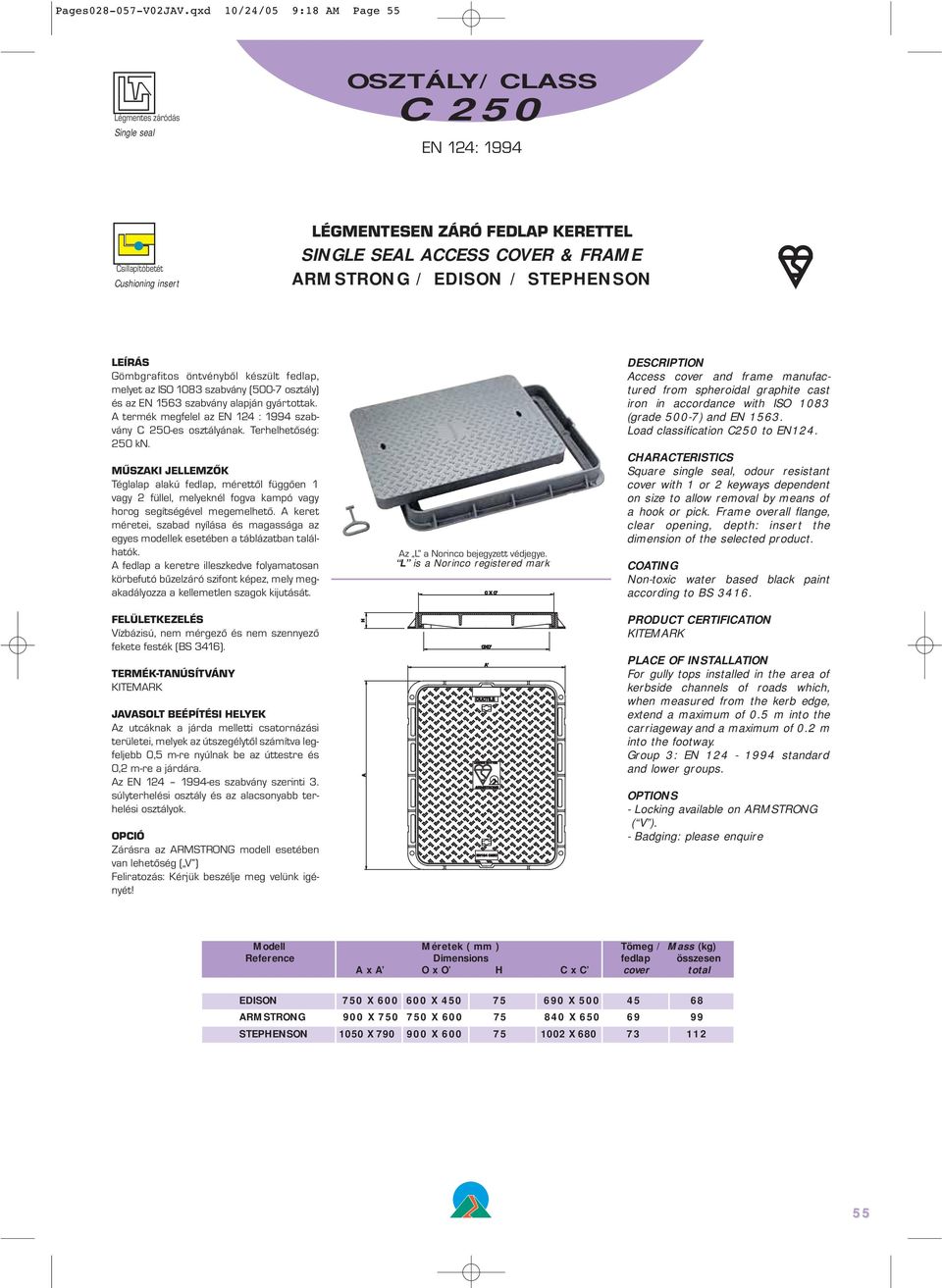

9 Pages V02JAV.qxd 10/24/05 9:18 AM Page 55 Légmentes záródás Single seal sillapítóbetét ushioning insert LÉGMENTESEN ZÁRÓ FEDLAP KERETTEL SINGLE SEAL AESS OVER & FRAME ARMSTRONG / EDISON / STEPHENSON Gömbgrafitos öntvényből készült fedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Téglalap alakú fedlap, mérettől függően 1 vagy 2 füllel, melyeknél fogva kampó vagy horog segítségével megemelhető. A keret méretei, szabad nyílása és magassága az egyes modellek esetében a táblázatban találhatók. A fedlap a keretre illeszkedve folyamatosan körbefutó bűzelzáró szifont képez, mely megakadályozza a kellemetlen szagok kijutását. KITEMARK legfeljebb 0,5 m-re nyúlnak be az úttestre és OPIÓ Zárásra az ARMSTRONG modell esetében van lehetőség ( V ) Feliratozás: Kérjük beszélje meg velünk igényét! Az L a Norinco bejegyzett védjegye. L is a Norinco registered mark Access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Square single seal, odour resistant cover with 1 or 2 keyways dependent on size to allow removal by means of a hook or pick. Frame overall flange, clear opening, depth: insert the dimension of the selected product. KITEMARK, OPTIONS - Locking available on ARMSTRONG ( V ). - Badging: please enquire Modell Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A x A O x O H x cover total EDISON 750 X X X ARMSTRONG 900 X X X STEPHENSON 1050 X X X

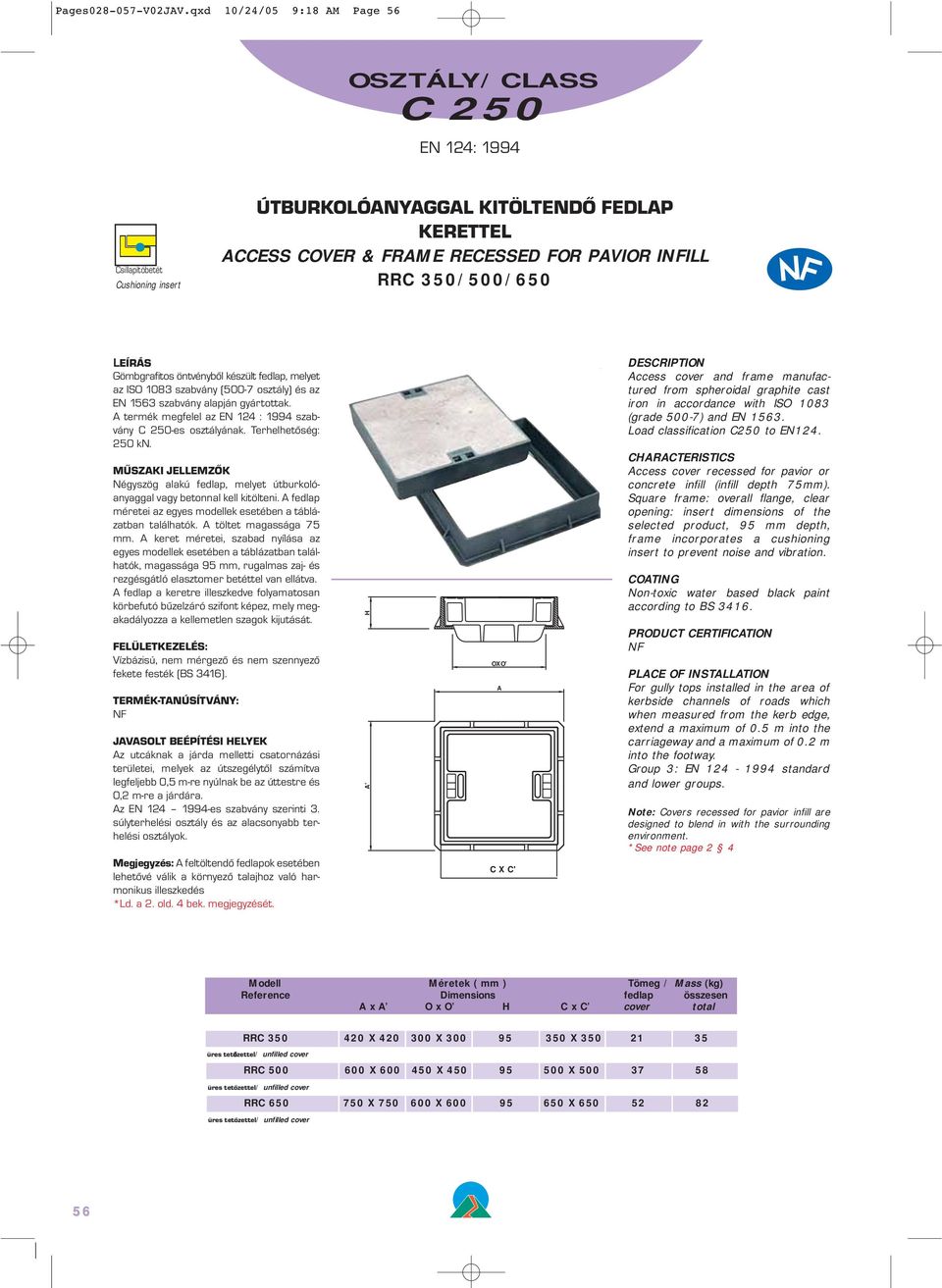

10 Pages V02JAV.qxd 10/24/05 9:18 AM Page 56 sillapítóbetét ushioning insert ÚTBURKOLÓANYAGGAL KITÖLTENDŐ FEDLAP KERETTEL AESS OVER & FRAME REESSED FOR PAVIOR IILL RR 350/500/650 Gömbgrafitos öntvényből készült fedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Négyszög alakú fedlap, melyet útburkolóanyaggal vagy betonnal kell kitölteni. A fedlap méretei az egyes modellek esetében a táblázatban találhatók. A töltet magassága 75 mm. A keret méretei, szabad nyílása az egyes modellek esetében a táblázatban találhatók, magassága 95 mm, rugalmas zaj- és rezgésgátló elasztomer betéttel van ellátva. A fedlap a keretre illeszkedve folyamatosan körbefutó bűzelzáró szifont képez, mely megakadályozza a kellemetlen szagok kijutását. : : Megjegyzés: A feltöltendő fedlapok esetében lehetővé válik a környező talajhoz való harmonikus illeszkedés *Ld. a 2. old. 4 bek. megjegyzését. H A' OXO' A X' Access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Access cover recessed for pavior or concrete infill (infill depth 75mm). Square frame: overall flange, clear opening: insert dimensions of the selected product, 95 mm depth, frame incorporates a cushioning insert to prevent noise and vibration. Note: overs recessed for pavior infill are designed to blend in with the surrounding environment. *See note page 2 4 Modell Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A x A O x O H x cover total RR X X X üres tetőzettel/ unfilled cover RR X X X üres tetőzettel/ unfilled cover RR X X X üres tetőzettel/ unfilled cover 56

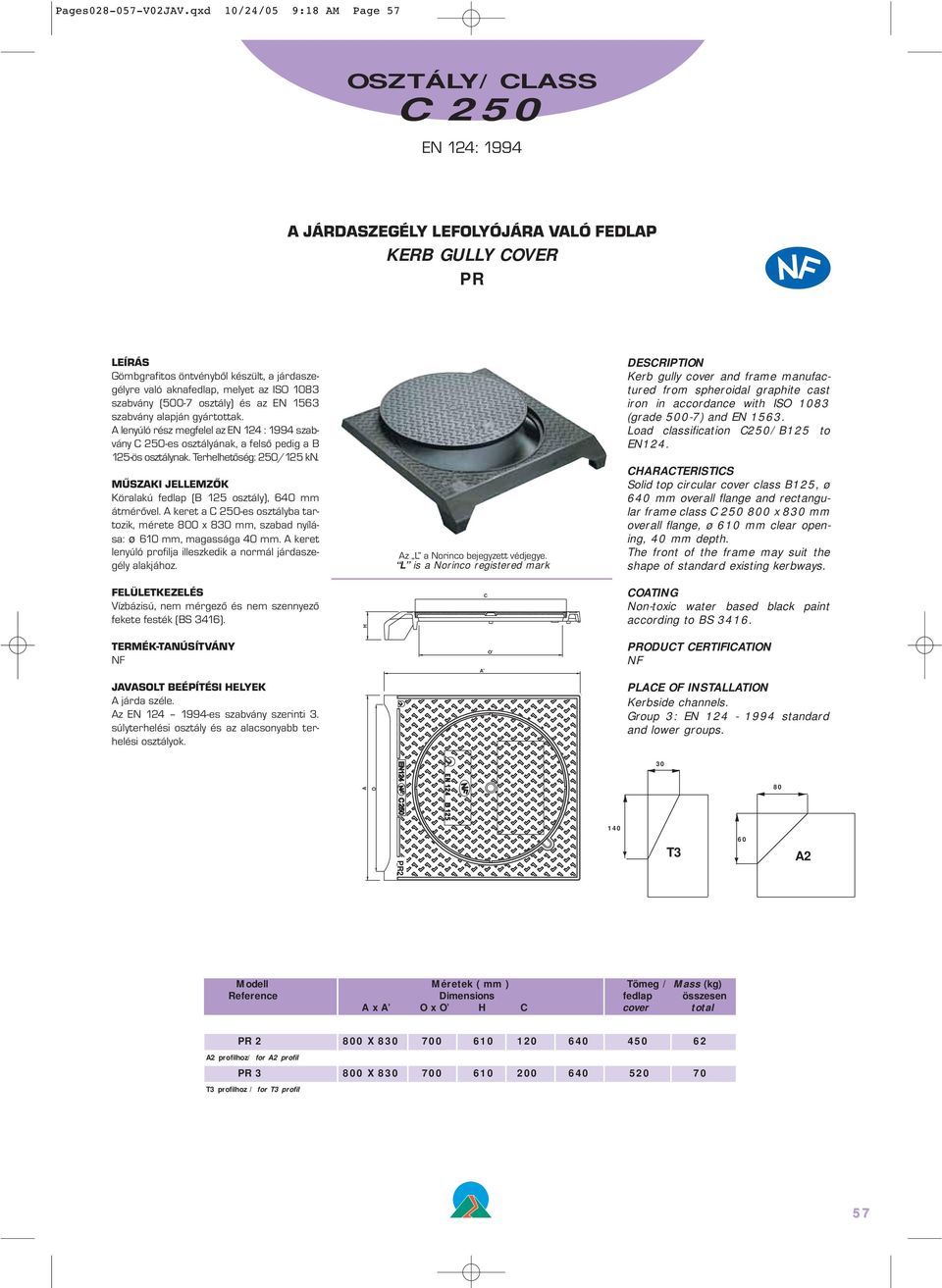

11 Pages V02JAV.qxd 10/24/05 9:18 AM Page 57 A JÁRDASZEGÉLY LEFOLYÓJÁRA VALÓ FEDLAP KERB GULLY OVER PR Gömbgrafitos öntvényből készült, a járdaszegélyre való aknafedlap, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. A lenyúló rész megfelel az EN 124 : 1994 szabvány -es osztályának, a felső pedig a B 125-ös osztálynak. Terhelhetőség: 250/125 kn. Köralakú fedlap (B 125 osztály), 640 mm átmérővel. A keret a -es osztályba tartozik, mérete 800 x 830 mm, szabad nyílása: ø 610 mm, magassága 40 mm. A keret lenyúló profilja illeszkedik a normál járdaszegély alakjához. Az L a Norinco bejegyzett védjegye. L is a Norinco registered mark Kerb gully cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Load classification 250/B125 to EN124. Solid top circular cover class B125, ø 640 mm overall flange and rectangular frame class 800 x 830 mm overall flange, ø 610 mm clear opening, 40 mm depth. The front of the frame may suit the shape of standard existing kerbways. H A' O' A járda széle. Kerbside channels. 30 A O PR2 T3 60 A2 Modell Méretek ( mm ) Tömeg / Mass (kg) Reference Dimensions fedlap összesen A x A O x O H cover total PR X A2 profilhoz/ for A2 profil PR X T3 profilhoz / for T3 profil 57

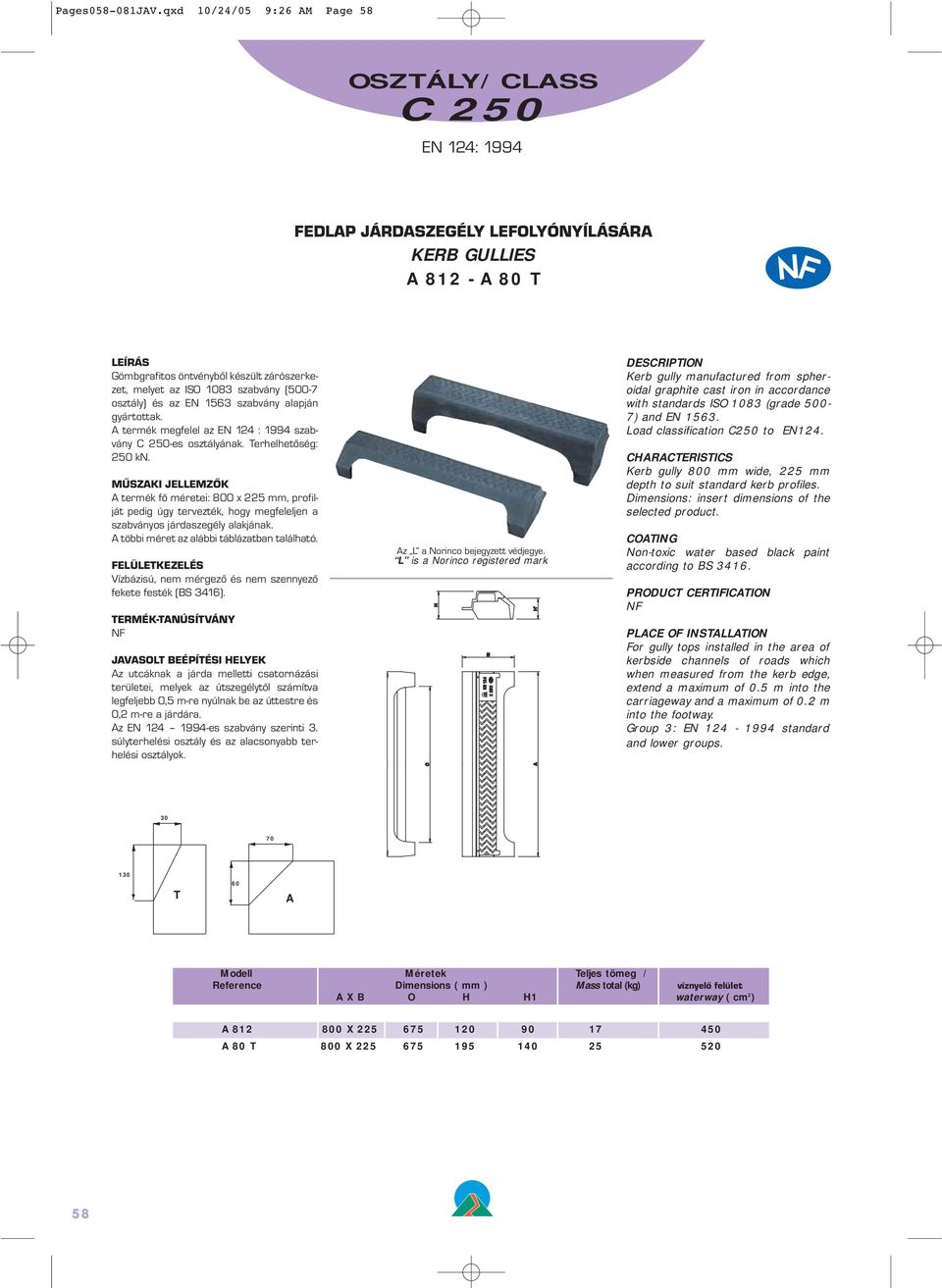

12 Pages JAV.qxd 10/24/05 9:26 AM Page 58 o h a FEDLAP JÁRDASZEGÉLY LEFOLYÓNYÍLÁSÁRA KERB GULLIES A A 80 T Gömbgrafitos öntvényből készült zárószerkezet, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: A termék fő méretei: 800 x 225 mm, profilját pedig úgy tervezték, hogy megfeleljen a szabványos járdaszegély alakjának. A többi méret az alábbi táblázatban található. Az L a Norinco bejegyzett védjegye. L is a Norinco registered mark a' h' Kerb gully manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN Kerb gully 800 mm wide, 225 mm depth to suit standard kerb profiles. Dimensions: insert dimensions of the selected product T 60 A Modell Méretek Teljes tömeg / Reference Dimensions ( mm ) Mass total (kg) víznyelő felület A X B O H H1 waterway ( cm 2 ) A X A 80 T 800 X

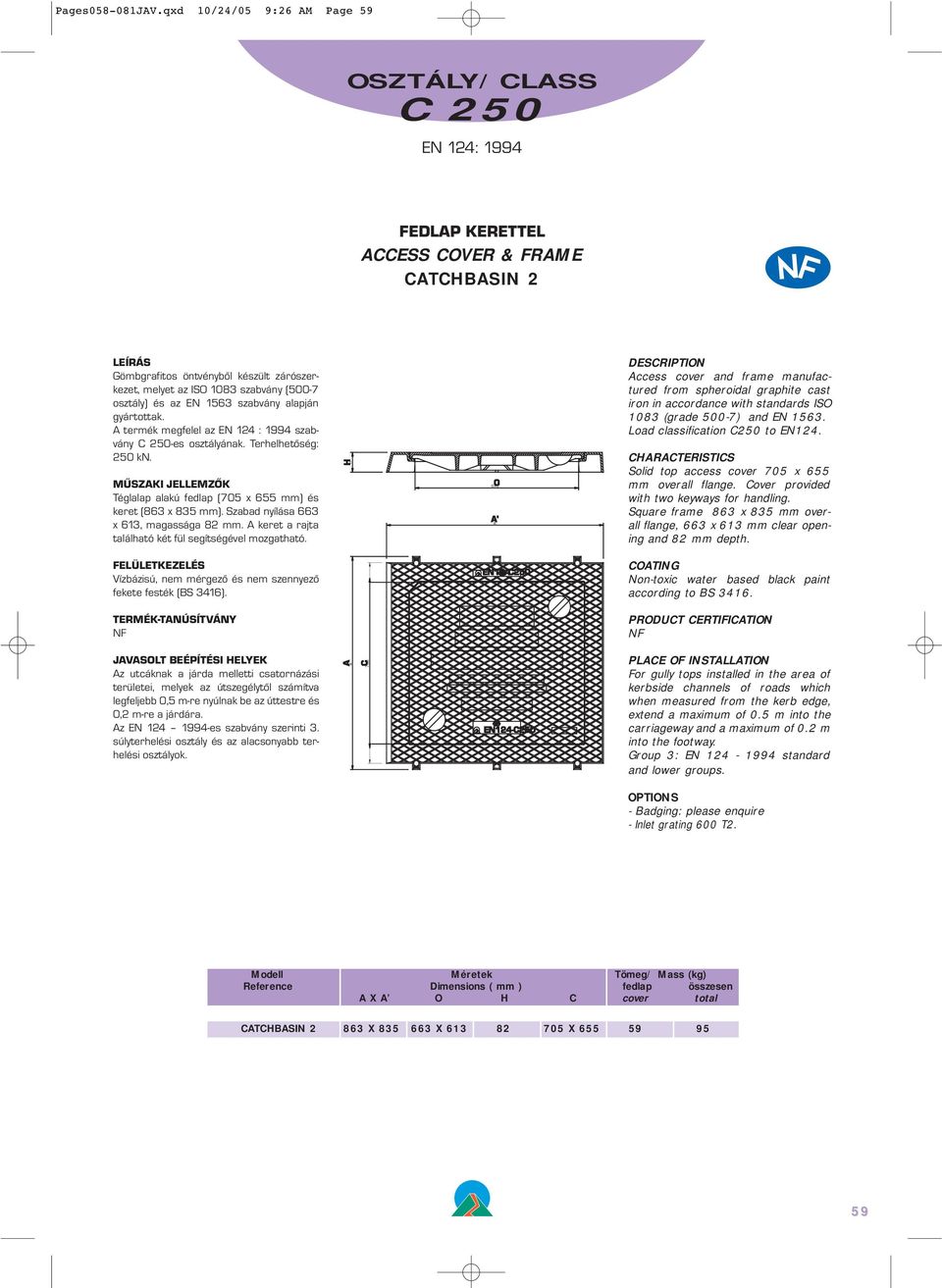

13 Pages JAV.qxd 10/24/05 9:26 AM Page 59 FEDLAP KERETTEL AESS OVER & FRAME ATHBASIN 2 Gömbgrafitos öntvényből készült zárószerkezet, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Téglalap alakú fedlap (705 x 655 mm) és keret (863 x 835 mm). Szabad nyílása 663 x 613, magassága 82 mm. A keret a rajta található két fül segítségével mozgatható. a' h 798 oxo' a Access cover and frame manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN Solid top access cover 705 x 655 mm overall flange. over provided with two keyways for handling. Square frame 863 x 835 mm overall flange, 663 x 613 mm clear opening and 82 mm depth. OPTIONS - Badging: please enquire - Inlet grating 600 T2. Modell Méretek Tömeg/ Mass (kg) Reference Dimensions ( mm ) fedlap összesen A X A O H cover total ATHBASIN X X X

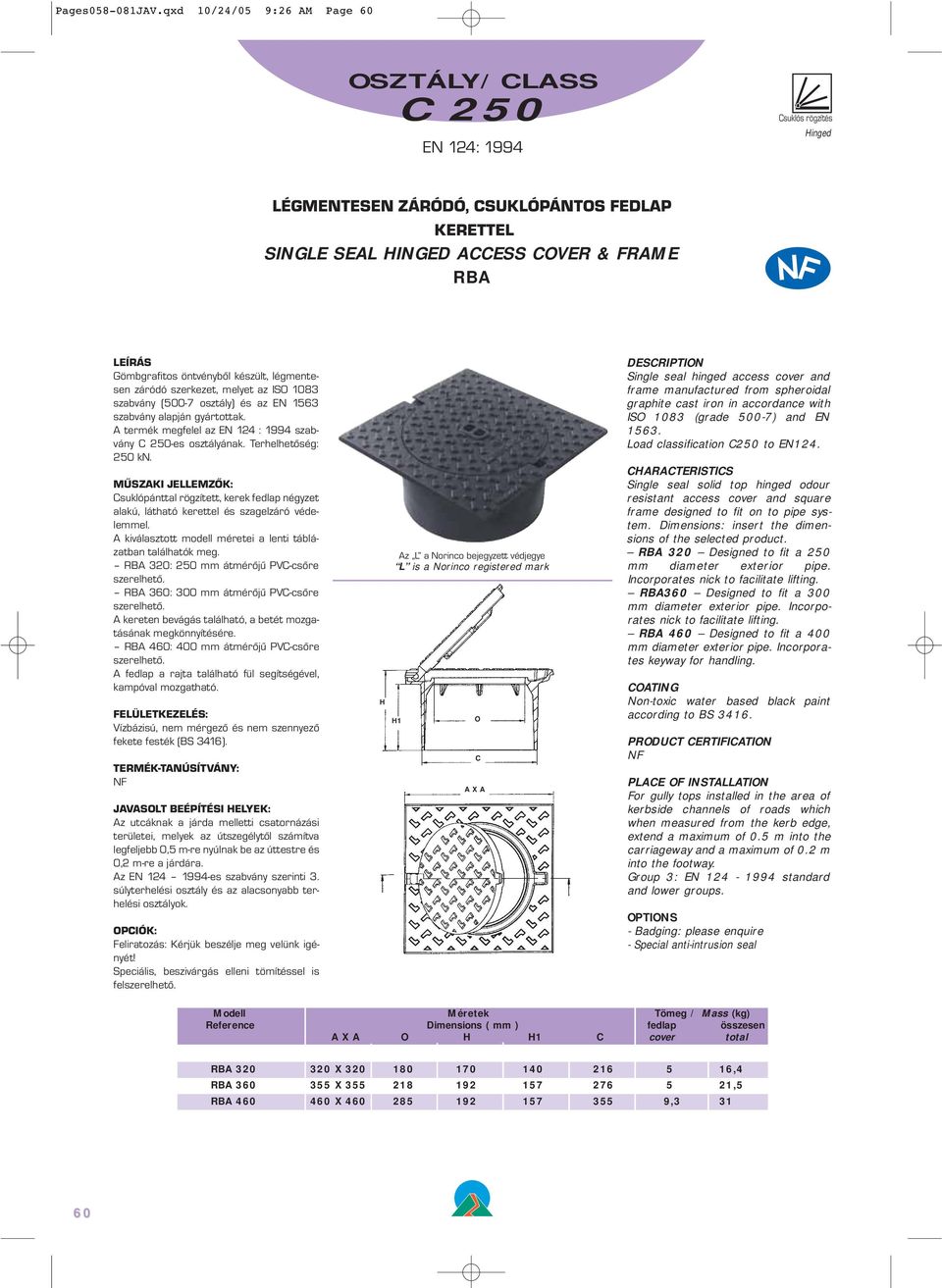

14 Pages JAV.qxd 10/24/05 9:26 AM Page 60 suklós rögzítés Hinged LÉGMENTESEN ZÁRÓDÓ, SUKLÓPÁNTOS FEDLAP KERETTEL SINGLE SEAL HINGED AESS OVER & FRAME RBA Gömbgrafitos öntvényből készült, légmentesen záródó szerkezet, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: : suklópánttal rögzített, kerek fedlap négyzet alakú, látható kerettel és szagelzáró védelemmel. A kiválasztott modell méretei a lenti táblázatban találhatók meg. RBA 320: 250 mm átmérőjű PV-csőre szerelhető. RBA 360: 300 mm átmérőjű PV-csőre szerelhető. A kereten bevágás található, a betét mozgatásának megkönnyítésére. RBA 460: 400 mm átmérőjű PV-csőre szerelhető. A fedlap a rajta található fül segítségével, kampóval mozgatható. : : : OPIÓK: Feliratozás: Kérjük beszélje meg velünk igényét! Speciális, beszivárgás elleni tömítéssel is felszerelhető. H Az L a Norinco bejegyzett védjegye L is a Norinco registered mark H1 O A X A Single seal hinged access cover and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Single seal solid top hinged odour resistant access cover and square frame designed to fit on to pipe system. Dimensions: insert the dimensions of the selected product. RBA 320 Designed to fit a 250 mm diameter exterior pipe. Incorporates nick to facilitate lifting. RBA360 Designed to fit a 300 mm diameter exterior pipe. Incorporates nick to facilitate lifting. RBA 460 Designed to fit a 400 mm diameter exterior pipe. Incorporates keyway for handling. OPTIONS - Badging: please enquire - Special anti-intrusion seal Modell Méretek Tömeg / Mass (kg) Reference Dimensions ( mm ) fedlap összesen A X A O H H1 cover total RBA X ,4 RBA X ,5 RBA X ,

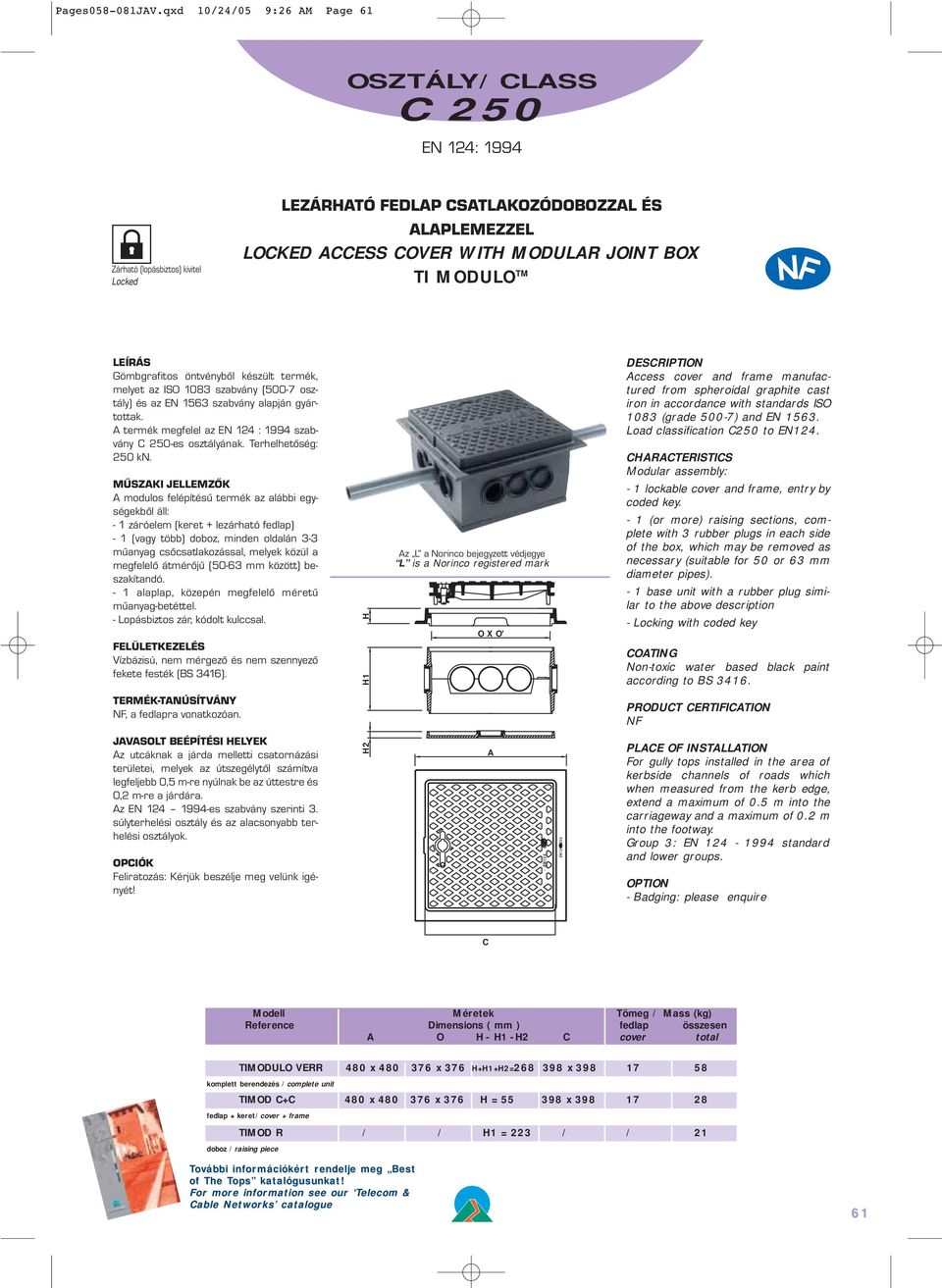

15 Pages JAV.qxd 10/24/05 9:26 AM Page 61 Zárható (lopásbiztos) kivitel Locked LEZÁRHATÓ FEDLAP SATLAKOZÓDOBOZZAL ÉS ALAPLEMEZZEL LOKED AESS OVER WITH MODULAR JOINT BOX TI MODULO TM Gömbgrafitos öntvényből készült termék, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: A modulos felépítésű termék az alábbi egységekből áll: - 1 záróelem (keret + lezárható fedlap) - 1 (vagy több) doboz, minden oldalán 3-3 műanyag csőcsatlakozással, melyek közül a megfelelő átmérőjű (50-63 mm között) beszakítandó. - 1 alaplap, közepén megfelelő méretű műanyag-betéttel. - Lopásbiztos zár, kódolt kulccsal., a fedlapra vonatkozóan. OPIÓK Feliratozás: Kérjük beszélje meg velünk igényét! H2 H1 H Az L a Norinco bejegyzett védjegye L is a Norinco registered mark O X O' A - -EN EN Access cover and frame manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN Modular assembly: - 1 lockable cover and frame, entry by coded key. - 1 (or more) raising sections, complete with 3 rubber plugs in each side of the box, which may be removed as necessary (suitable for 50 or 63 mm diameter pipes). - 1 base unit with a rubber plug similar to the above description - Locking with coded key OPTION - Badging: please enquire Modell Méretek Tömeg / Mass (kg) Reference Dimensions ( mm ) fedlap összesen A O H - H1 - H2 cover total TIMODULO VERR 480 x x 376 H+H1+H2= x komplett berendezés /complete unit TIMOD x x 376 H = x fedlap + keret/cover + frame TIMOD R / / H1 = 223 / / 21 doboz /raising piece További információkér mációkért t rendelje r meg Best of The Tops T katalógusunkat! For more information see our Telecom & able Networks catalogue 61

16 Pages JAV.qxd 10/24/05 9:26 AM Page 62 FEDŐRÁS MEGERŐSÍTETT KERETTEL GRATING WITH REIORED FRAME AV 2 - GI GI 756 Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: A rács méretei ( ) az egyes modellek esetében a táblázatban találhatók; amennyiben a keret egy oldalon van odaerősítve (járdaszegély esetén) ld. az OO méreteket. Grating and frame manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN Grating dimensions: insert dim. of the selected product, and frame one side reinforced to allow it to be placed along the kerb outlet/gully; dimensions: insert OO dimensions of the selected product. ' O' O A' A A A' O O' H2 H H1 Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A x A O x O H x grating total AV2 830 X X X ,71 38, GI X X X , GI X X X ,

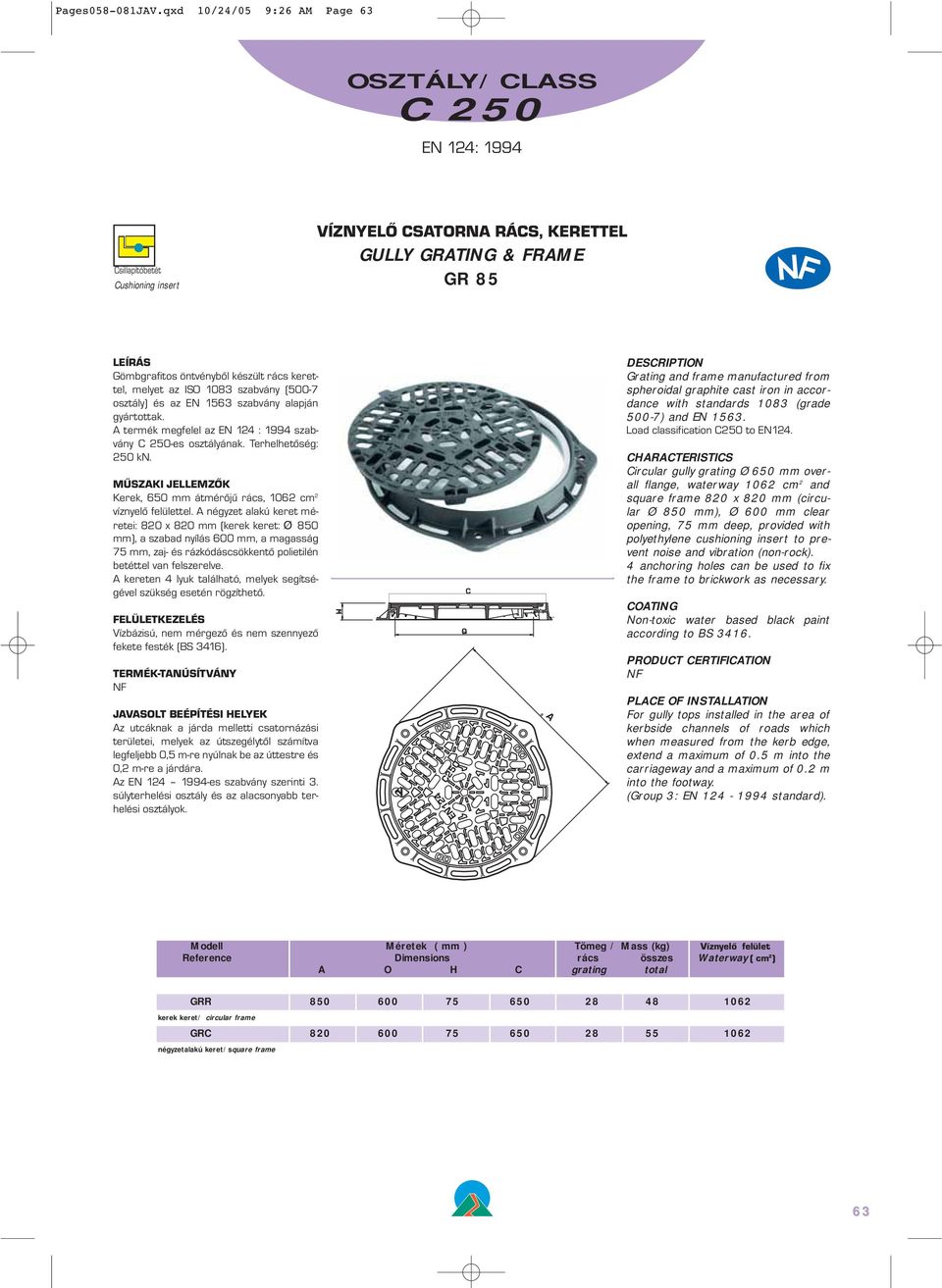

17 Pages JAV.qxd 10/24/05 9:26 AM Page 63 h sillapítóbetét ushioning insert VÍZNYELŐ SATORNA RÁS, KERETTEL GULLY GRATING & FRAME GR 85 Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Kerek, 650 mm átmérőjű rács, 1062 cm 2 víznyelő felülettel. A négyzet alakú keret méretei: 820 x 820 mm (kerek keret: Ø 850 mm), a szabad nyílás 600 mm, a magasság 75 mm, zaj- és rázkódáscsökkentő polietilén betéttel van felszerelve. A kereten 4 lyuk található, melyek segítségével szükség esetén rögzíthető. ÿo a Grating and frame manufactured from spheroidal graphite cast iron in accordance with standards 1083 (grade 500-7) and EN ircular gully grating Ø 650 mm overall flange, waterway 1062 cm 2 and square frame 820 x 820 mm (circular Ø 850 mm), Ø 600 mm clear opening, 75 mm deep, provided with polyethylene cushioning insert to prevent noise and vibration (non-rock). 4 anchoring holes can be used to fix the frame to brickwork as necessary. (). Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A O H grating total GRR kerek keret/ circular frame GR négyzetalakú keret/square frame 63

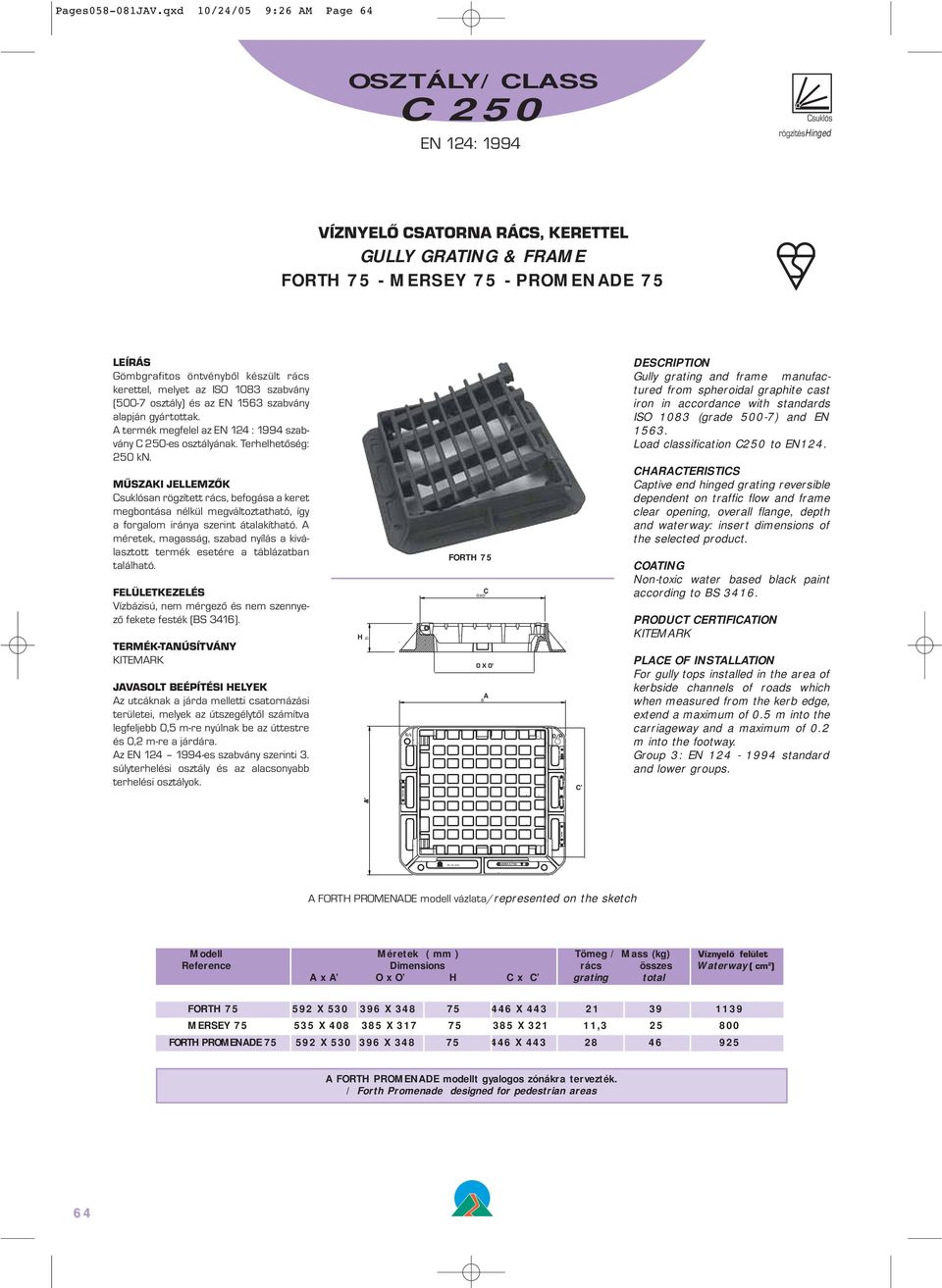

18 Pages JAV.qxd 10/24/05 9:26 AM Page 64 EN suklós rögzítéshinged VÍZNYELŐ SATORNA RÁS, KERETTEL GULLY GRATING & FRAME FORTH 75 - MERSEY 75 - PROMENADE 75 Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: suklósan rögzített rács, befogása a keret megbontása nélkül megváltoztatható, így a forgalom iránya szerint átalakítható. A méretek, magasság, szabad nyílás a kiválasztott termék esetére a táblázatban található. KITEMARK legfeljebb 0,5 m-re nyúlnak be az úttestre és súlyterhelési osztály és az alacsonyabb terhelési H h FORTH 75 oxo' A a ' Gully grating and frame manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN aptive end hinged grating reversible dependent on traffic flow and frame clear opening, overall flange, depth and waterway: insert dimensions of the selected product. KITEMARK carriageway and a maximum of 0.2 m a' A FORTH PROMENADE modell vázlata/represented on the sketch Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A x A O x O H x grating total FORTH X X X MERSEY X X X , FORTH PROMENADE X X X A FORTH PROMENADE modellt gyalogos zónákra tervezték. / Forth Promenade designed for pedestrian areas 64

19 Pages JAV.qxd 10/24/05 9:26 AM Page 65 suklós rögzítés Hinged VÍZNYELŐ SATORNA RÁS, KERETTEL, SUKLÓS RÖGZÍTÉSSEL HINGED GULLY GRATING & FRAME RI Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: suklósan rögzített, téglalap alakú rács, a rögzítés tengelye párhuzamos a járdával. A kiválasztott termék méretei a táblázatban találhatók. H ' OXO' O' A' Hinged gully grating and frame manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN Rectangular hinged grating with axis parallel to the kerb. Dimensions: insert dimensions of selected product A' A' A O Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A x A O x O H x grating total RI 284 N 700 X X X , RI 270 D 840 X X X

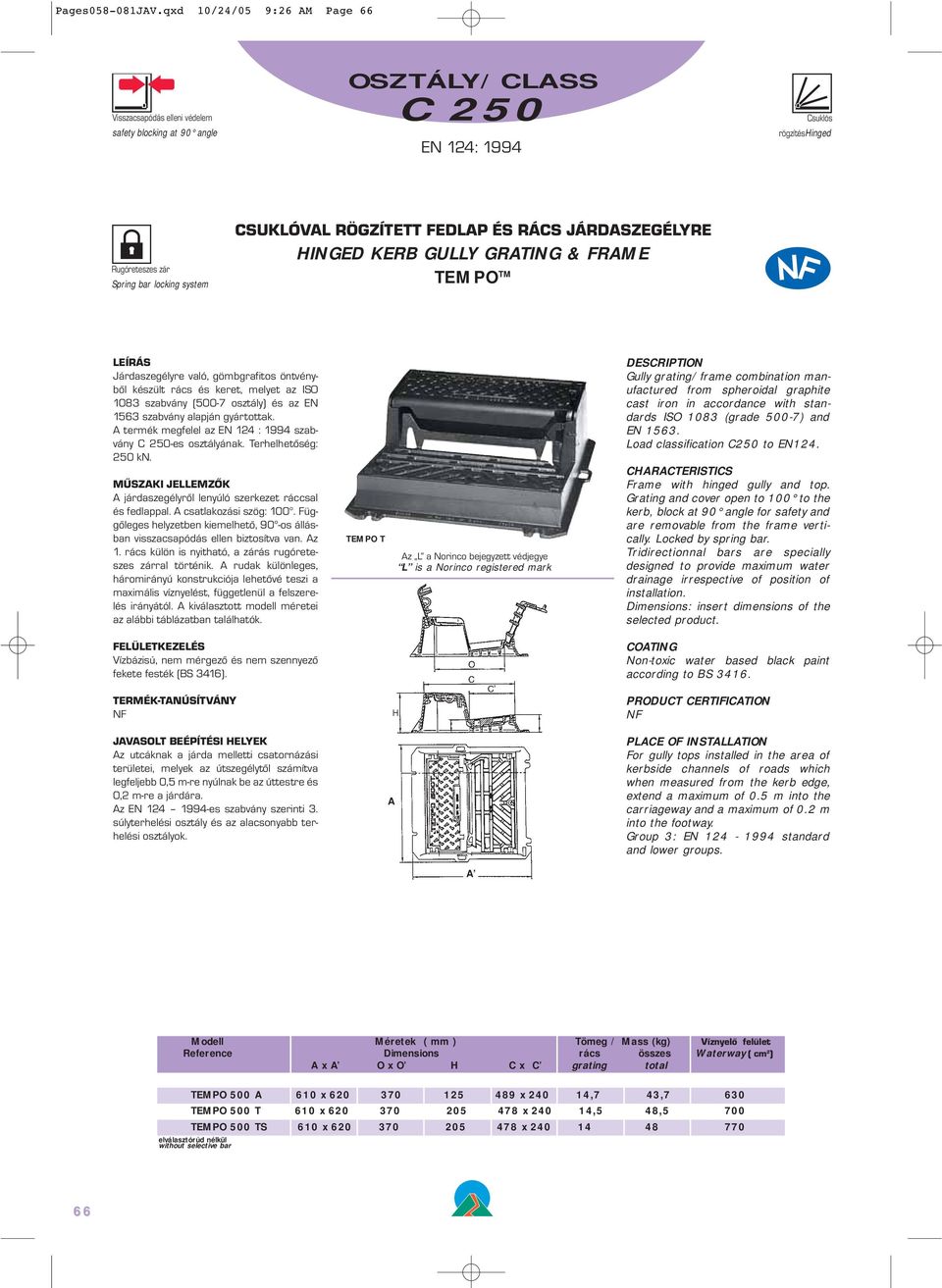

20 Pages JAV.qxd 10/24/05 9:26 AM Page 66 Visszacsapódás elleni védelem safety blocking at 90 angle suklós rögzítéshinged Rugóreteszes zár Spring bar locking system SUKLÓVAL RÖGZÍTETT FEDLAP ÉS RÁS JÁRDASZEGÉLYRE HINGED KERB GULLY GRATING & FRAME TEMPO TM Járdaszegélyre való, gömbgrafitos öntvényből készült rács és keret, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: A járdaszegélyről lenyúló szerkezet ráccsal és fedlappal. A csatlakozási szög: 100. Függőleges helyzetben kiemelhető, 90 -os állásban visszacsapódás ellen biztosítva van. Az 1. rács külön is nyitható, a zárás rugóreteszes zárral történik. A rudak különleges, háromirányú konstrukciója lehetővé teszi a maximális víznyelést, függetlenül a felszerelés irányától. A kiválasztott modell méretei az alábbi táblázatban találhatók. TEMPO T Az L a Norinco bejegyzett védjegye L is a Norinco registered mark Gully grating/frame combination manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN Frame with hinged gully and top. Grating and cover open to 100 to the kerb, block at 90 angle for safety and are removable from the frame vertically. Locked by spring bar. Tridirectionnal bars are specially designed to provide maximum water drainage irrespective of position of installation. Dimensions: insert dimensions of the selected product. A A Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A x A O x O H x grating total TEMPO 500 A 610 x x ,7 43,7 630 TEMPO 500 T 610 x x ,5 48,5 700 TEMPO 500 TS 610 x x elválasztórúd nélkül without selective bar 66

21 Pages JAV.qxd 10/24/05 9:26 AM Page 67 NORINO NORINO NORINO EN124 EN Visszacsapódás elleni védelem safety blocking at 90 angle suklós rögzítéshinged Rugóreteszes zár Spring bar locking system UNIVERZÁLIS SUKLÓS FEDLAP ÉS RÁS JÁRDASZEGÉLYRE UNIVERSAL HEIGHT ADJUSTABLE HINGED KERB GULLY GRATING & FRAME TEMPO TM PLUS Járdaszegélyre való, gömbgrafitos öntvényből készült rács és keret, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Szegélyről lenyúló szerkezet ráccsal és fedlappal. Méretei: 347 x 760 mm, a fedlapé: 580 x 228 mm, magassága mm között, vízszintes kiterjedése 0 80 mm között állítható be, így különböző lehetséges járdaszegély-profilok esetében is alkalmazható. Az alap és a rács 705 x 273 mm méretű. A víznyelő felület 628 cm 2, az elválasztórúd leszerelhető, a rudak különleges, háromirányú konstrukciója és profilja lehetővé teszi a maximális víznyelést a 760 x 347 mm-es kereten. A rács és a fedlap egymással szemben vannak felszerelve, 100 -os szögben, visszacsapódás elleni védelemmel, a zárás rugóreteszes zárral történik. a lenyúló rész víznyelő felülete változtatható cm 2 között. A konstrukció szabad nyílása 500 x 680 mm. Az L a Norinco bejegyzett védjegye L is a Norinco registered mark H O' O' EN A O' A' A' A' Gully grating/frame combination manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Load classification 250 to EN124 Kerb gully overall size 347 x 760 mm with overall cover size 580 x 228; mm height adjustable and 0-80 front adjustable to suit varying shapes of existing kerbways. Base and kerb gully, 705 x 273 mm overall flange, 628 cm 2 waterway, with removable selective bar; tridirectionnal bars and shape are especially designed to provide maximum water drainage on a frame of 760 x 347 mm overall flange. Frame with hinged gully top. Grating and cover open to 100 to the kerb, block at 90 angle for safety, are removable from the frame vertically and are spring locking. Waterway varies from cm. Overall clear opening is 500 x 680 mm OPIÓK Biztonsági zár Feliratozás: Kérjük beszélje meg velünk igényét! EN NORINO O ' ' OPTIONS - Security locking - Badging: please enquire Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A x A O x O H total x grating total TEMPO PLUS 800 x X / / szegélyrôl lenyúló rész + csuklós rács + elválasztórúd kerb gully with base, hinged grating and selective bar TEMPO PLUS S 760 X X 230 / 550 X szegélyrôl lenyúló rész kerb gully with base TEMPO PLUS G 800 X X 230 / 705 X ,7 628 csuklós rács hinged grating + frame 67

22 Pages JAV.qxd 10/24/05 9:26 AM Page 68 suklós rögzítéshinged Rugóreteszes zár Spring bar locking system SUKLÓS RÁS ÉS KERET JÁRDASZEGÉLYRE HINGED KERB GULLY GRATING & FRAME IGUAZU/GA 850 Járdaszegélyre való, gömbgrafitos öntvényből készült rács, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: A szegélyről lelógó keret és rács egymástól függetlenek, így lehetővé válik a megfelelő szint beállítása. A rács 110 -os szögben csatlakozik és függőleges helyzetben kivehető. Rugóreteszes zárral zárható a kerethez, egy elválasztó rúd megakadályozza a belül levő elemek lecsapódását. A kereten található 4 db 20 mm átmérőjű lyuk, melyek segítségével a talajhoz rögzíthető. A kiválasztott modell méretei a táblázatban találhatók meg. Az L a Norinco bejegyzett védjegye L is a Norinco registered mark Gully grating/frame combination manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN Kerb gully and frame are separate and uncoupled to facilitate levelling of each part. Grating opens to 110 to the kerb and is removable from the frame vertically. Flexible end bar permits grating to lock within frame. Kerb retaining cross bar inhibits access of large debris. 4 anchoring holes can be used to fix the frame to brickwork as necessary. Dimensions: insert dimensions of the selected product. a' O' (). O 550 Modell Méretek Súly/ Mass (kg) Víznyelő felület Reference Dimensions ( mm ) lelógó rész rács összesen Waterway( cm 2 ) A X A O X O H H1 H2 X gully grating total IGUAZU GA X X X GA X X X profil T / T profile 68

23 Pages JAV.qxd 10/24/05 9:26 AM Page 69 suklós rögzítéshinged JÁRDASZEGÉLYRE VALÓ SUKLÓS RÁS LEVEHETŐ FEDÉLLEL KERB TYPE GULLY OVER & FRAME WITH REVERSIBLE GRATING SAHARA Járdaszegélyre való, gömbgrafitos öntvényből készült rács és keret, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: A fedlap műanyag csavar segítségével csatlakozik a kerethez, a fedél levehető, attól függően, hogy nedves vagy száraz időben használják-e a berendezést. A keret méretei: 512 x 578 mm, magassága 220 mm, elülső részének kialakítása megfelel egy ferde járdaszegélyének. KITEMARK OPIÓ Törmelékek bejutását gátló rács (súlya 7 kg). Hh A' a ' EN 124 LIENE N 7758 O oxo' X O' Aa' h' Gully cover, grating and frame manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN aptive hinged cover by means of plastic pins, with reversible shutter for use in wet and dry seasons. Frame overall flange 512x578mm, 220mm deep; front section designed to suit half-battered kerb profile. KITEMARK OPTIONS Non load bearing grating to prevent ingress of debris (weight 7 kg). Modell Méretek Súly / Mass (kg) Reference Dimensions ( mm ) rács összesen A x A O X O H X cover total SAHARA 512 X X X

24 Pages JAV.qxd 10/24/05 9:26 AM Page 70 Rugóreteszes zár Spring bar locking system ÚJ TERMÉK! ÖNZÁRÓ RÁSLAP KERETTEL SELF-LOKING SPRING LOKED FLAT GULLY GRATING & FRAME GP 50.. V PROVIA Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es -as osztályának. Terhelhetőség: Rácsos fedlap lopás elleni rugós zárral. A keretnek, amely alkalmas az iszaptartó edény (nem tartozék) és szabványos beton támaszték (nem tartozék) csatlakoztatására. Méreteit, magasságát, szabad nyílását és víznyelő felületét az egyes termékekre vonatkozóan az alábbi táblázat tartalmazza. Maximális nyithatóság: 110. A rács rudainak speciális kialakítása elősegíti a maximális vízátbocsátást. OPIÓK Feliratozás: Kérjük beszélje meg velünk igényét! satlakozópánt Iszaptartó edény: Kérjük beszélje meg velünk igényét! Beton támaszték: Kérjük, beszélje meg velünk igényét! O X O A H A Flat gully top and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Flat gully grating overall flange (dimensions: insert dimensions of the selected product) with anti-theft spring locking mechanism. Bars and grating are specially designed to provide maximum water drainage. Hingeable at 110 on both small sides. Frame dimensions and waterway: insert dimensions of the selected product. Frame, adapted to fit silt basket ( not provided) and concrete support ( not provided) manufactured to the appropriate standard For gully tops installed in area of kerbside channels of roads which when measured from the kerb edge, extend a maximum of 0.5 m. into the carriageway and a maximum of 0.2 m. and lower groups. OPTIONS - Badging: please enquire - Hinged - Silt basket: please enquire - oncrete support: please enquire Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A x A O X O H X grating total GP 5030 V 515 X X X GP 5050 V 500 X X

25 Pages JAV.qxd 10/24/05 9:26 AM Page 71 Rugóreteszes zár Spring bar locking system ÚJ TERMÉK! ÖNZÁRÓ KONKÁV RÁSLAP KERETTEL SELF-LOKING SPRING LOKED DISHED GULLY GRATING & FRAME G 50..V PROVIA Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Konkáv (homorú) rács lopás elleni rugós zárral. A rács és a keret méreteit, magasságát, nyithatóságát és víznyelő felületét az egyes termékekre vonatkozóan a táblázat tartalmazza. Maximális nyithatóság mindkét keskenyebbik oldalon 110. A rács rudainak speciális kialakítása elősegíti a maximális vízátbocsátást. A keret alkalmas az iszaptartó edény (nem tartozék) és szabványos beton támaszték (nem tartozék) csatlakoztatására. O Dished gully top and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Dished gully grating with overall flange: insert dimensions of the selected product; with anti-theft spring locking mechanism. Bars and grating are specially designed to provide maximum water drainage. Hingeable at 110 on both small sides. Frame dimensions and waterway: insert dimensions of the selected product. Frame, adapted to fit silt basket ( not provided) and concrete support ( not provided) manufactured to the appropriate standard. H O For gully tops installed in area of kerbside channels of roads which when measured from the kerb edge, extend a maximum of 0.5 m. into the carriageway and a maximum of 0.2 m and lower groups. OPIÓK Feliratozás: Kérjük beszélje meg velünk igényét! satlakozópánt Iszaptartó edény: Kérjük beszélje meg velünk igényét! Beton támaszték: Kérjük beszélje meg velünk igényét! A OPTIONS - Badging: please enquire - Hinged - Silt basket: please enquire - oncrete support: please enquire Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A x A O x O H x grating total G 5030 V 515 X X X G 5050 V 500 X X

26 Pages JAV.qxd 10/24/05 9:26 AM Page 72 RÁSLAP KERETTEL FLAT GULLY GRATING & FRAME TERMÉKSOR P RANGE Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Négyzetalakú rácslap egyenes, csúszásgátló felülettel ellátott rudakkal, melyek megkönnyítik a víz levezetését. Méretek és víznyelő felület: keresse ki a kiválasztott termék x méreteit és víznyelő felületét. A keret fel van szerelve 4 db pánttal, melyek segítségével szükség esetén a betonhoz erősíthető. Méretek: keresse ki a kiválasztott termék A x A méreteit. a hh oxo' O Aa' EN Gully grating and frame manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN Square, flat, anti-slip straight bar gully grating and frame with bars designed to provide maximum water drainage. Dimensions and waterway: insert x and waterway dimensions of the selected product. 4 anchoring lugs can be used to secure the frame as necessary. Dimensions: insert AxA of the selected product. Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A O H grating total P ,2 5,8 170 P , P , P , P ,7 27, P ,6 43, P ,07 67, P ,37 88,

27 Pages JAV.qxd 10/24/05 9:26 AM Page 73 Rugóreteszes zár Spring bar locking system ÖNZÁRÓ RÁSLAP KERETTEL SELF-LOKING FLAT TOP GULLY GRATING & FRAME TERMÉKSOR PV RANGE Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Négyzetalakú rácslap speciális rudakkal, melyek megkönnyítik a víz levezetését. Egy rugóreteszes zárnak köszönhetően magától záródik a keretéhez. Méretek és víznyelő felület: keresse ki a kiválasztott termék méreteit és víznyelő felületét. A négyzetes keret méreteit illetően keresse ki a megfelelő OO adatokat a táblázatból. A 700 és 800 mm élhosszúságú rácsok két részből állnak. legfeljebb 0,5 m-re nyúlnak be az úttestre és a' Hh oxo' O Aa Gully grating and frame manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN1563. Flat grating with special design of bars providing maximum water drainage, self-locking on the frame by means of a spring bar, waterway and dimensions: insert waterway and dimensions of the selected product; square frame dimensions: insert dimensions of the selected product. Two part hinged grating for 700 and 800 dimensions. Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A O H grating total P 400 V P 500 V P 600 V P 700 V X 26, fél rács/ 2 half gratings P 800 V X fél rács/ 2 half gratings 73

28 Pages JAV.qxd 10/24/05 9:26 AM Page 74 KONKÁV RÁSLAP KERETTEL DISHED GULLY GRATING & FRAME TERMÉKSOR RANGE Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Konkáv (homorú) rácslap csúszásgátló felülettel ellátott rudakkal, melyek megkönnyítik a víz levezetését. Méretek és víznyelő felület: keresse ki a táblázatból a kiválasztott termék méreteit és víznyelő felületét. A keret fel van szerelve 4 db pánttal, melyek segítségével szükség esetén a betonhoz erősíthető. A keret méreteit keresse ki a táblázatból. legfeljebb 0,5 m-re nyúlnak be az úttestre és a' h oxo' a Gully grating and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Square dished, anti-slip gully grating and frame with straight bars to maximise water flow. Dimensions and waterway: insert dimensions of the selected product. 4 anchoring lugs can be used to secure the frame as necessary; frame dimensions: insert dimensions of the selected product. Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A O H grating total ,8 18, ,3 27, ,4 85,

29 Pages JAV.qxd 10/24/05 9:26 AM Page 75 Zárható (lopásbiztos) kivitel Locked ÖNZÁRÓ, KONKÁV RÁSLAP KERETTEL SELF-LOKING DISHED GRATING & FRAME TERMÉKSOR V RANGE Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Konkáv (homorú) rácslap speciális rudakkal, melyek megkönnyítik a víz levezetését. Egy rugóreteszes zárnak köszönhetően magától záródik a keretéhez. Méretek és víznyelő felület: keresse ki a kiválasztott termék méreteit és víznyelő felületét. A négyzetes keret méreteit illetően keresse ki a megfelelő adatokat a táblázatból. A 700 és 800 mm élhosszúságú rácsok két részből állnak. legfeljebb 0,5 m-re nyúlnak be az úttestre és h a' oxo' a Gully grating and frame manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN Dished grating with special design of bars providing maximum water drainage, self-locking on the frame by means of a spring bar, waterway and dimensions: insert dimensions of the selected product and square frame dimensions: insert dimensions of the selected product. Two part hinged grating for 700 and 800 dimensions. Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A O H grating total 400 V V , V V X 26, fél rács/ 2 half gratings 800 V X fél rács/ 2 half gratings 75

30 Pages JAV.qxd 10/24/05 9:26 AM Page 76 Zárható (lopásbiztos) kivitel Locked ÖNZÁRÓ RÁSLAP KERETTEL SELF-LOKING FLAT GULLY GRATING & FRAME TERMÉKSOR PIV RANGE A TALP KÜLSŐ RÉSZÉT EGY BELSŐ PEREM VESZI KÖRÜL, MELYBE U-ALAKÚ PV-SZIFON ILLESZTHETŐ FRAME WITH ONTINUOUS PERIPHERAL FLANGE TO AOMMODATE PV U BEND Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Rácslap speciális rudakkal, melyek megkönnyítik a víz levezetését. Egy rugóreteszes zárnak köszönhetően magától záródik a keretéhez. A négyzetalakú kereten egy olyan belső perem fut körbe, melybe egy műanyag szifon illeszthető (nem alaptartozék). A kereten található 4 lyuk a betonhoz való rögzítésre szolgál. A kiválasztott termék méreteit keresse ki a táblázatból. H a' h Aa oxo' O Gully grating and frame manufactured from spheroidal graphite cast iron in accordance with standards ISO 1083 (grade 500-7) and EN Square, flat gully grating and frame with bars designed to provide maximum water drainage. Flexible front/rear bars permit grating to lock within frame. 4 anchoring holes can be used to secure the frame as necessary. Frame has internal peripheral flange to accommodate PV U bend (not provided). Dimensions: insert dimensions of the selected product. Nota: For plastic U bend, please enquire Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A O H grating total PI 400 V PI 450 V ,5 26,5 920 PI 500 V

31 Pages JAV.qxd 10/24/05 9:26 AM Page 77 Zárható (lopásbiztos) kivitel Locked ÖNZÁRÓ, KONKÁV RÁSLAP KERETTEL SELF-LOKING DISHED GRATING & FRAME TERMÉKSOR IV RANGE A TALP KÜLSŐ RÉSZÉT EGY BELSŐ PEREM VESZI KÖRÜL, MELYBE U-ALAKÚ PV-SZIFON ILLESZTHETŐ FRAME WITH ONTINUOUS PERIPHERAL FLANGE TO AOMMODATE PV U BEND Gömbgrafitos öntvényből készült rács kerettel, melyet az ISO 1083 szabvány (500-7 osztály) és az EN 1563 szabvány alapján gyártottak. -es osztályának. Terhelhetőség: Konkáv (homorú) rácslap speciális rudakkal, melyek megkönnyítik a víz levezetését. Egy rugóreteszes zárnak köszönhetően magától záródik a keretéhez. A kereten egy olyan belső perem fut körbe, melybe egy műanyag szifon illeszthető (nem alaptartozék). A kereten található 4 lyuk a betonhoz való rögzítésre szolgál. A kiválasztott termék méreteit keresse ki a táblázatból. Megjegyzés: A műanyag szifon ügyében kérjük, keressen meg bennünket! a' h oxo' a Gully grating and frame manufactured from spheroidal graphite cast iron in accordance with ISO 1083 (grade 500-7) and EN Square, dished gully grating and frame with bars designed to provide maximum water drainage. Flexible front/rear bars permit grating to lock within frame. 4 anchoring holes can be used to secure the frame as necessary. Frame has internal peripheral flange to accommodate PV U bend (not provided). Dimensions: insert dimensions of the selected product. Note: For plastic U bend, please enquire Modell Méretek ( mm ) Tömeg / Mass (kg) Víznyelő felület Reference Dimensions rács összes Waterway ( cm 2 ) A O H grating total I 400 V ,6 720 I 450 V ,5 27,3 900 I 500 V
