1 GENEO - A RAU-FIPRO HIGH-TECH ALAPANYAGBÓL KÉSZÜLT, Bau Automotive Industrie

2 Elvárás az építőiparral szemben: Energiahatékonyság REHAU gdf Seite 2

3 Jövőbeni hőszigetelési elvárások (Németország) Hőátbocsátási tényező újépítésnél [W/m²K] EnEV 2002 EnEV 2009 KfW 40 Passzívház Külső fal 0,25-0,5 0,15-0,3 0,1-0,25 0,15 Ablak 1,4-1,5 1-1,2 0,7-1,2 0,8 Magyarország, 7/2006. (V.24.) TNM rendelet: Külső fal: 0,45 Ablak: 1,6 (fa, PVC) REHAU gdf Seite 3 Standard EnEV 2012/2015, ill. Ausztria egyes tartományaiban már felvetődő értékek

4 Ablak Uw hőátbocsátási tényezőjének számítása MSZ EN ISO szerint: Ablak külmérete 1230 x 1480 mm REHAU Brillant-Design Tok 68/Szárny Z 60 Látszó keretszélesség 120 mm Af = 2 (1,48 m 0,12 m) + 2 (0,99 m 0,12 m) = 0,59 m² Uf = 1,3 W/m²K Ag = (1,23 m 1,48 m) 0,59 m² = 1,23 m² Ug = 1,1 W/m²K lg = 4,46 m ψg = 0,06 W/mK REHAU gdf Seite 4

5 Ablak Uw hőátbocsátási tényezőjének számítása MSZ EN ISO szerint: Uw = AgUg + AfUf + lgψg Ag + Af Ag = 1,23 m² Ug = 1,1 W/m²K Af = 0,59 m² Uf = 1,3 W/m²K lg = 4,46 m² ψg = 0,06 W/mK Uw = 1,23 1,1 + 0,59 1,3 + 4,46 0,06 1,23 + 0,59 Uw = 1,3 W/m²K REHAU gdf Seite 5

6 Ablak Uw hőátbocsátási tényezőjének számítása MSZ EN ISO szerint: Uw = AgUg + AfUf + lgψg Ag + Af Ag = 1,23 m² Ug = 0,5 W/m²K Af = 0,59 m² Uf = 1,3 W/m²K lg = 4,46 m² ψg = 0,06 W/mK Uw = 1,23 0,5 + 0,59 1,3 + 4,46 0,06 1,23 + 0,59 Uw = 0,91 W/m²K REHAU gdf Seite 6

7 Alapvető piaci követelmények egy profilrendszerrel szemben ABLAKDESIGN ENERGIAHATÉKONYSÁG - Energiaköltség csökkentése, - Keskeny látszó - Erőforrások kímélése, keretelemek, - CO2 kibocsátás csökkentése, - Maximális üvegfelületek, - Soláris energia felhasználása, - Nagy ablakelemek. - Passzívház-standard GAZDASÁGOSSÁG teljesítése 2020-ig, - Törvényi előírások szigorítása. - gyártásban, - raktározásból, - alacsony átállási költségek. STATIKA/TÖMEG - 3 rétegű üvegezés elterjedése, ÖSSZEGZÉS: - Optimális beépítési mélységek, Üvegszál acélmerevítés helyett! - Tömeg csökkentése. REHAU gdf Seite 7 EGYEDÜLÁLLÓ!

8 RAU-FIPRO a high-tech alapanyag RAU-PVC 1406 REHAU gdf Seite 8 RAU-FIPRO

9 RAU-FIPRO a high-tech alapanyag - A repülőgépgyártás és a Forma-1 után a GENEO -val az ablakgyártásban is megjelennek a szálerősítésű alapanyagok, - Az első anyagában merevített ablakprofil rendszer RAU-FIPRO high-tech alapanyagból, - Legnagyobb stabilitás acélmerevítés nélkül a szálerősítésű profilmag által. REHAU gdf Seite 9

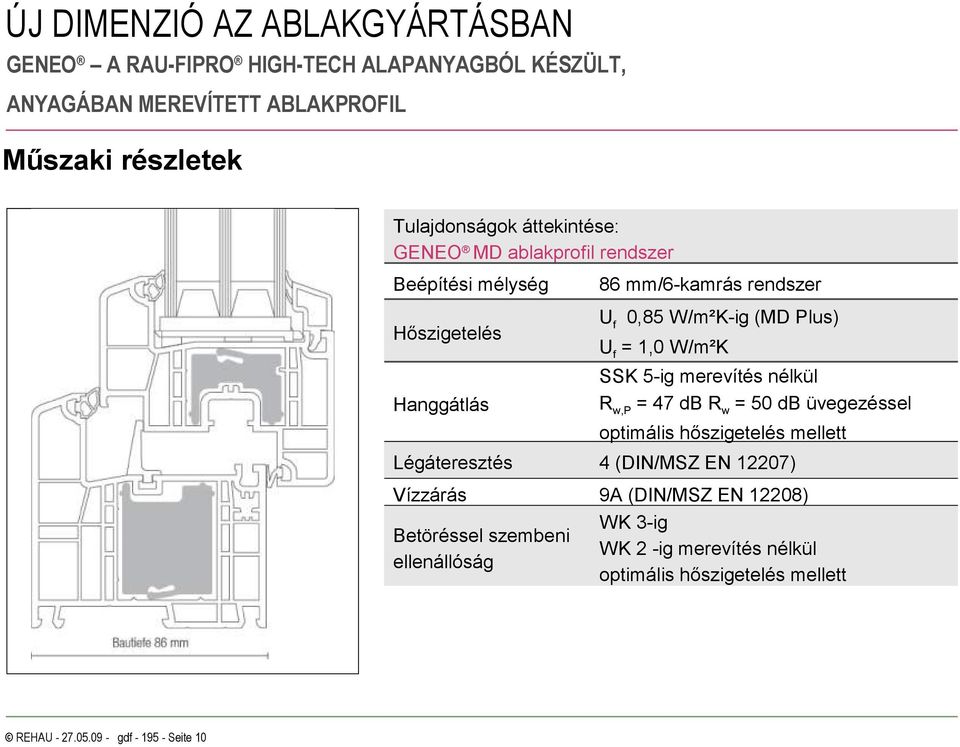

10 Műszaki részletek Tulajdonságok áttekintése: GENEO MD ablakprofil rendszer Beépítési mélység Hőszigetelés Hanggátlás 86 mm/6-kamrás rendszer Uf 0,85 W/m²K-ig (MD Plus) Uf = 1,0 W/m²K SSK 5-ig merevítés nélkül Rw,P = 47 db Rw = 50 db üvegezéssel optimális hőszigetelés mellett Légáteresztés 4 (DIN/MSZ EN 12207) Vízzárás 9A (DIN/MSZ EN 12208) WK 3-ig WK 2 -ig merevítés nélkül optimális hőszigetelés mellett Betöréssel szembeni ellenállóság REHAU gdf Seite 10

11 Műszaki részletek Középtömítés - Három, teljesen körbefutó, kiváló minőségű tömítési sík, - Különösen rugalmas, a terhelésnek tartósan ellenálló tömítőanyag a hosszú élettartam érdekében (a könnyebb feldolgozás érdekében gyárilag behúzott), - egységes tömítés-keresztmetszet a külső oldalon, - A tömítések kiegészítő berendezések nélkül hegeszthetők. REHAU gdf Seite 11

12 Műszaki részletek Funkciós kamrák - A GENEO funkciós kamráit a hőszigetelő képesség optimalizálása érdekében thermo modulokkal lehet ellátni, - extrém elemméreteknél és speciális szerkezeteknél, mint pl. toló-bukó ajtóknál kiegészítő merevítést lehet alkalmazni. REHAU gdf Seite 12

13 Műszaki részletek Falcmélység - A nagy, 66 mm-es falcmélység lehetővé teszi különböző vastagságú üvegezések és hőszigetelő betétek alkalmazását 53 mm-es vastagságig. REHAU gdf Seite 13

14 Műszaki részletek IVS Integrált merevítési rendszer - szabadalmaztatott, - Integrált csavarcsatornákkal és kiegészítő keresztmerevítésekkel, - ezáltal rendkívül jó csavarodási szilárdsággal és profil-stabilitással. - kiváló rögzítési lehetőség az IVS-be rendkívül jó kitépési ellenállással: - záródaraboknak WK2-ig, - mechanikus osztóbekötéseknek, - beépítő csavaroknak, - szárny sarokpántjának, - ütközőprofilnak. REHAU gdf Seite 14

15 Műszaki részletek Integrált beépítő felület - a tok épületszerkezethez történő optimális tömítéséhez, - a kiegészítő kamra által ennek a területnek is optimalizált a hőszigetelése. REHAU gdf Seite 15

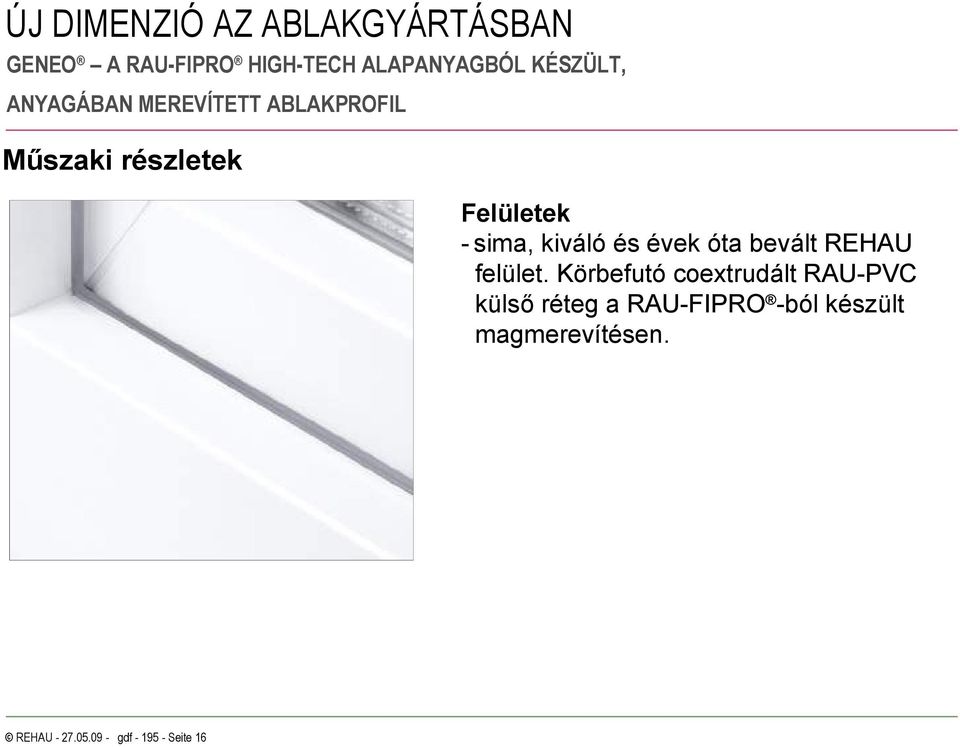

16 Műszaki részletek Felületek - sima, kiváló és évek óta bevált REHAU felület. Körbefutó coextrudált RAU-PVC külső réteg a RAU-FIPRO -ból készült magmerevítésen. REHAU gdf Seite 16

17 Műszaki részletek Látszó szélességek - a profilkonstrukció stabilitása lehetővé tesz elegáns, keskeny profilnézetet még nagyobb szerkezeteknél is. REHAU gdf Seite 17

18 Műszaki részletek Nyitás és zárás - Csökkentett záró nyomás és ezáltal érezhetően könnyebb nyitás és zárás az újonnan kifejlesztett tömítés-keresztmetszetnek és a megnövelt tömítésvastagságnak köszönhetően, - Működtető erők: 2 osztály DIN/MSZ EN (5 Nm) szerint. REHAU gdf Seite 18

19 Nyitás és zárás játszi könnyedséggel!. a kis súlynak is köszönhetően! REHAU gdf Seite 19

20 Szerkezetvizsgálatok áttekintése REHAU gdf Seite 20

21 Megvizsgálták és jónak ítélték! REHAU gdf Seite 21

22 Uf Hőátbocsátási tényezők áttekintése REHAU GENEO MD Teljesen, ill. rész- Merevítés nélkül ben merevített Uf = 1,1 W/m²K Uf = 1,0 W/m²K REHAU gdf Seite 22 Merevítés és thermo modul Tok 72/Szárny 57 Tok 86/Szárny 57 Tok 72/Szárny 84 + thermo + thermo modulok + thermo modulok modulok Uf 1,0 W/m²K Uf = 0,91 W/m²K Uf 0,85 W/m²K Uf = 0,85 W/m²K

23 Uw Hőátbocsátási tényezők áttekintése REHAU GENEO MD Ug/Uf 1,1 W/m²K 1,0 W/m²K 1,0 W/m²K 0,91 W/m²K 0,85 W/m²K 0,85 W/m²K 1,1 1,0 0,9 0,8 0,7 0,6 0,5 1,2 1,1 1,1 0,99 0,92 0,86 0,79 1,2 1,1 1,0 0,96 0,89 0,82 0,76 1,2 1,1 1,0 0,96 0,89 0,82 0,76 1,1 1,1 1,0 0,93 0,86 0,80 0,73 1,1 1,0 0,98 0,91 0,85 0,78 0,72 1,1 1,0 0,98 0,91 0,85 0,79 0,73 Uw DIN/MSZ EN szerint, ablakméret 1230 x 1480, polymer üvegtávtartó REHAU gdf Seite 23

24 1 GENEO MD plus Passzívház standard 2 GENEO MD plus Passzívháznak megfelelő 3 GENEO MD plus megfelel a től érvényes EnEVnek Ug-érték = 0,5 W/m2K Uf-érték = 0,91 W/m2K Ug-érték = 0,6 W/m2K Uf-érték = 0,91 W/m2K Ug-érték = 1,0 W/m2K Uf-érték = 0,91 W/m2K Uw-érték = 0,73 W/m2K * Uw-érték = 0,80 W/m2K * Uw-érték = 1,1 W/m2K * Megtakarítások mintaszámítása ** Megtakarítás évente GENEO MD plus-szal: Kőolaj: Liter Euroban: EUR CO2-megtakarítás: kg Megtakarítások mintaszámítása ** Megtakarítás évente GENEO MD plus-szal: Kőolaj: Liter Euroban: 974 EUR CO2-megtakarítás: kg Megtakarítások mintaszámítása ** Megtakarítás évente GENEO MD plus-szal: Kőolaj: Liter Euroban: 852 EUR CO2-megtakarítás: kg * Ablakméret 1230 x 1480 mm ** Kiindulási alap: 70-es évek fa/műanyag ablaka: Uw kb. 3,0 W/m2K, ablakok összfelülete 52 m2, Fűtőanyag: kőolaj (aktuális ár: 75 Ct/Liter) REHAU gdf Seite 24

25 Üvegfelár Brillant-Design MD-hez a GENEO-val elérhető Uw-érték elérése érdekében. REHAU gdf Seite 25

26 Uw Hőátbocsátási tényezők áttekintése Hőhídhatás csökkenése az acélmerevítés mellőzésével. REHAU gdf Seite 26

27 GENEO - Minden igénynek megfelelő hőszigetelés! - A GENEO ablakprofilok a RAU-FIPRO high-tech alapanyagnak és az innovatív profilszerkezetnek köszönhetően osztálya legenergiahatékonyabbja! - Funkciókamrás profilszerkezet az opcionális thermo modulok fogadására! - Hőhídhatás csökkenése az acélmerevítés mellőzése által! REHAU gdf Seite 27

28 Súlyozott léghanggátlási értékek áttekintése REHAU gdf Seite 28

29 Legjobb hanggátlás Energiahatékonyság mellett - Léghanggátlás Rw,P = 47 db-ig merevítés nélkül, - A hőszigetelő tulajdonságok teljes kihasználása az anyagában merevített kialakítás által. REHAU gdf Seite 29

30 Betöréssel szembeni ellenállóság (MSZ ENV 1627:2000) - Ellenállási osztály (WK) 2 az innovatív profilszerkezet által merevítés nélkül! (ift!) - Ellenállási osztály (WK) 3 is elérhető megfelelő kialakítással. REHAU gdf Seite 30

31 Betöréssel szembeni ellenállóság Energiahatékonyság mellett - Ellenállási osztály (WK) 2 merevítés nélkül, ift által bevizsgálva! - Energiahatékonysági teljesítmény korlátlanul rendelkezésre áll! REHAU gdf Seite 31

32 Felületképzés Lakkozás - Választás több mint 150 RAL-színárnyalatból. REHAU gdf Seite 32 Foliakasírozás - Fóliakasírozás teli-, illetve fautánzatú színekben, - Erezett vagy sima felület is lehetséges.

33 Részletrajzok Tok 72 - Szárny Z 57 REHAU gdf Seite 33 Tok 86 - Szárny Z 57

34 Részletrajzok Tok 72 - Szárny Z 84 REHAU gdf Seite 34 Tok 86 - Szárny Z 84

35 Részletrajzok Tokosztó 98 - Szárny Z 57 REHAU gdf Seite 35

36 Részletrajzok Ütközőprofil - Szárny Z 57 REHAU gdf Seite 36

37 Részletrajzok Széles ütközőprofil - Szárny Z 57 REHAU gdf Seite 37

38 Részletrajzok Szárnyosztó 64 REHAU gdf Seite 38 Fix üvegezés + Tokosztó 98

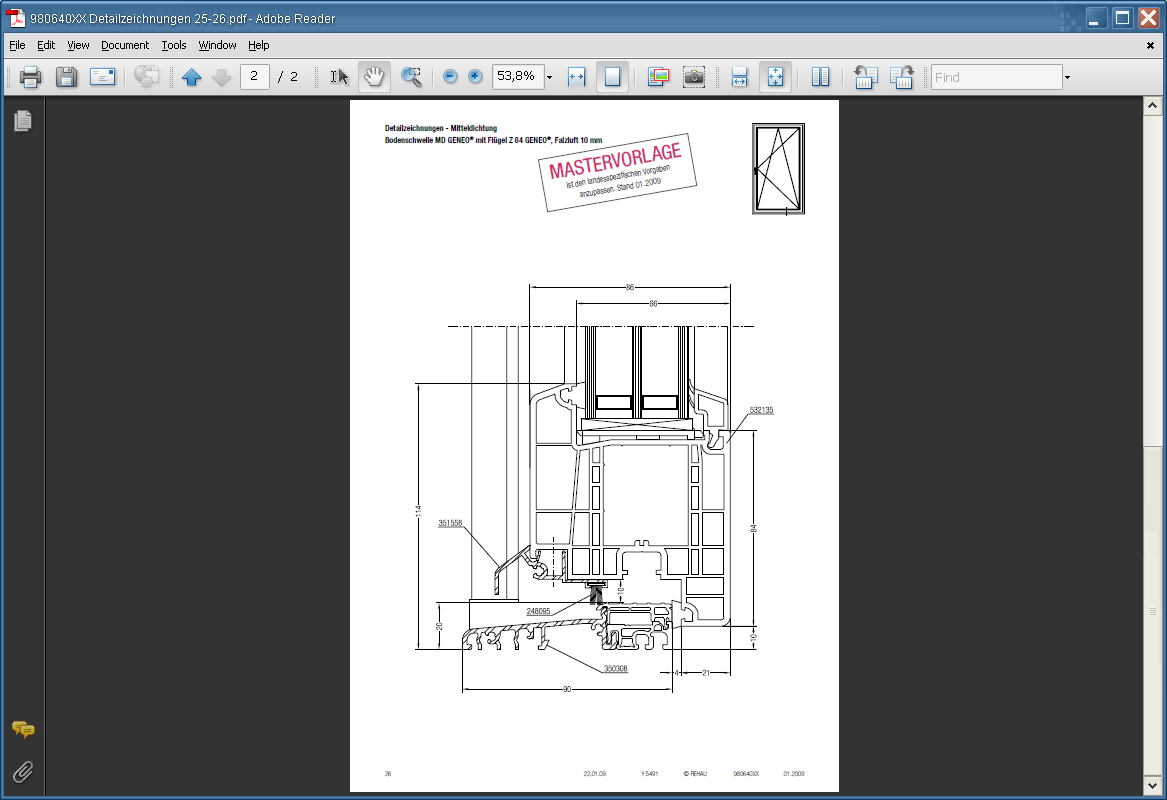

39 Részletrajzok Küszöbkialakítás 10 mm eltartással REHAU gdf Seite 39

40 Tervezett rendszerkiegészítések: - Sorolóprofil 3/86 (2009 július) Tokszélesírtés 60/86 (2009 augusztus) Kiegyenlítőprofil 48 (2009 augusztus) Statikai tokosztó 126 (2009 november) Szárny T104 (2010) - Lehetséges GENEO bejárati ajtó-megoldás és felújítótok félévében. - Kiegészítőprofil-választék bővítése 2009-ben (Saroksoroló 90, Sorolóprofil 65/86, Párkányfogadó), mechanikus tokosztó-bekötő átmenő középtömítéshez. REHAU gdf Seite 40

41 Rögzítési lehetőségek REHAU gdf Seite 41

42 Kiegészítő profil REHAU gdf Seite 42

43 Kiegészítő profi REHAU gdf Seite 43

44 Kiegészítő profil REHAU gdf Seite 44

45 Kiegészítő profil REHAU gdf Seite 45

46 Kiegészítő profil REHAU gdf Seite 46

47 Kiegészítő profil REHAU gdf Seite 47
