1 V. Nemzetközi Kéménykonferencia 2008, Kecskemét HELIOS termékek a biztonságos és gazdaságos égéstermékelvezetésért

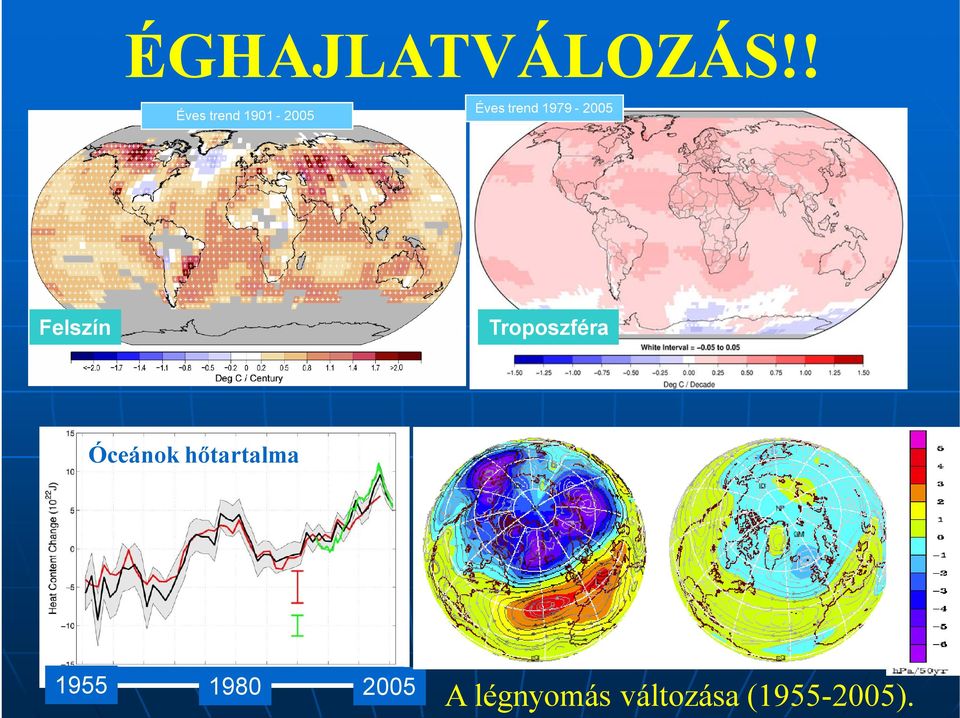

2 ÉGHAJLATVÁLOZÁS!! Éves trend Éves trend Felszín Troposzféra Óceánok hőtartalma A légnyomás változása ( ).

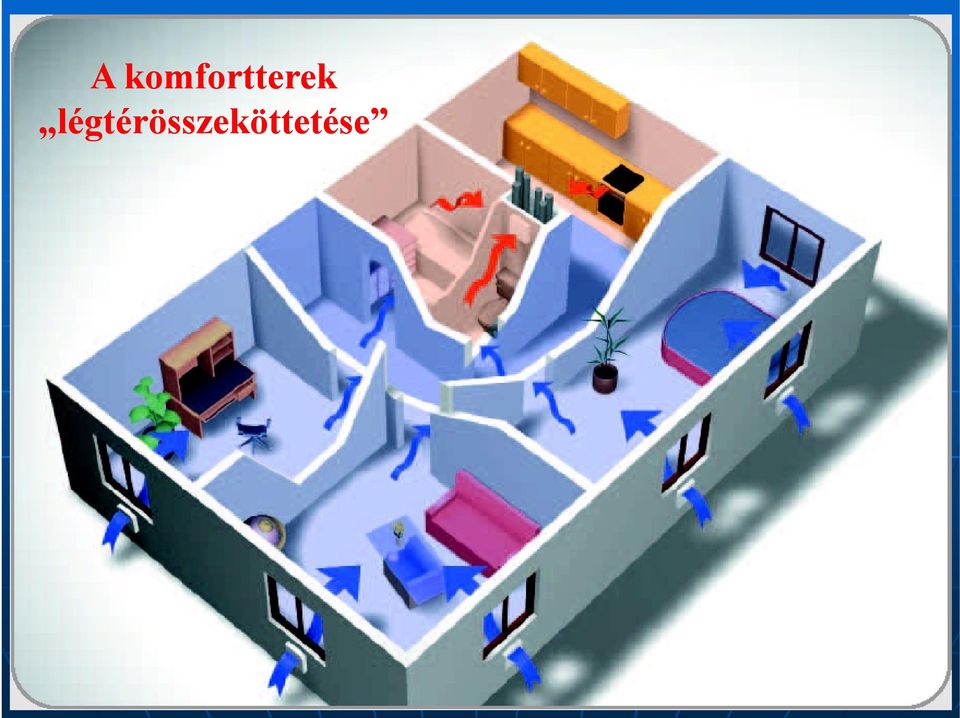

3 A komfortterek légtérösszeköttetése

4 -Légbevezetők -Szellőztető berendezések

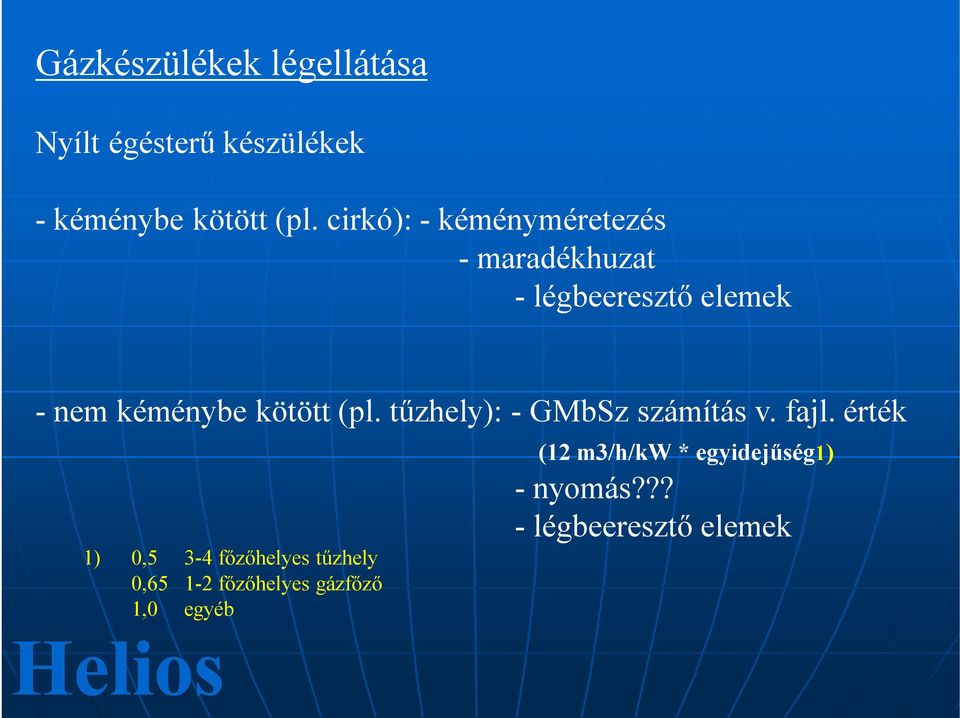

5 Gázkészülékek légellátása Nyílt égésterű készülékek -kéménybe kötött (pl. cirkó): -kéményméretezés -maradékhuzat -légbeeresztő elemek -nem kéménybe kötött (pl. tűzhely): -GMbSz számítás v. fajl. érték 1) 0,5 3-4 főzőhelyes tűzhely 0, főzőhelyes gázfőző 1,0 egyéb Helios (12 m3/h/kw * egyidejűség1) -nyomás??? -légbeeresztő elemek

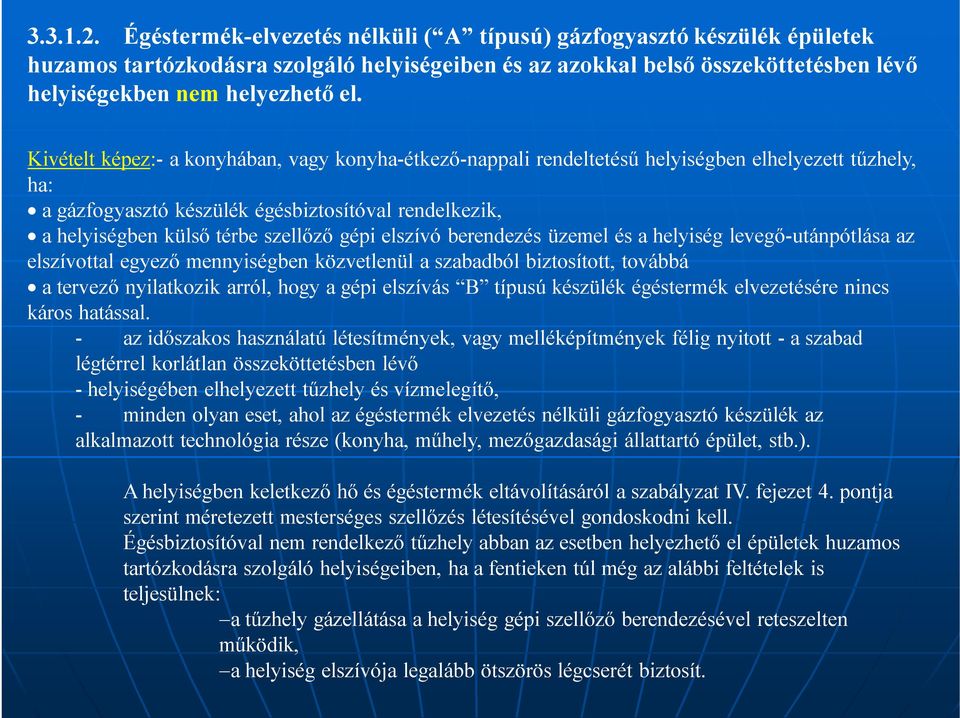

6 Égéstermék-elvezetés nélküli ( A típusú) gázfogyasztó készülék épületek huzamos tartózkodásra szolgáló helyiségeiben és az azokkal belső összeköttetésben lévő helyiségekben nem helyezhető el. Kivételt képez:- a konyhában, vagy konyha-étkező-nappali rendeltetésű helyiségben elhelyezett tűzhely, ha: a gázfogyasztó készülék égésbiztosítóval rendelkezik, a helyiségben külső térbe szellőző gépi elszívó berendezés üzemel és a helyiség levegő-utánpótlása az elszívottal egyező mennyiségben közvetlenül a szabadból biztosított, továbbá a tervező nyilatkozik arról, hogy a gépi elszívás B típusú készülék égéstermék elvezetésére nincs káros hatással. - az időszakos használatú létesítmények, vagy melléképítmények félig nyitott -a szabad légtérrel korlátlan összeköttetésben lévő -helyiségében elhelyezett tűzhely és vízmelegítő, - minden olyan eset, ahol az égéstermék elvezetés nélküli gázfogyasztó készülék az alkalmazott technológia része (konyha, műhely, mezőgazdasági állattartó épület, stb.). A helyiségben keletkező hő és égéstermék eltávolításáról a szabályzat IV. fejezet 4. pontja szerint méretezett mesterséges szellőzés létesítésével gondoskodni kell. Égésbiztosítóval nem rendelkező tűzhely abban az esetben helyezhető el épületek huzamos tartózkodásra szolgáló helyiségeiben, ha a fentieken túl még az alábbi feltételek is teljesülnek: a tűzhely gázellátása a helyiség gépi szellőző berendezésével reteszelten működik, a helyiség elszívója legalább ötszörös légcserét biztosít.

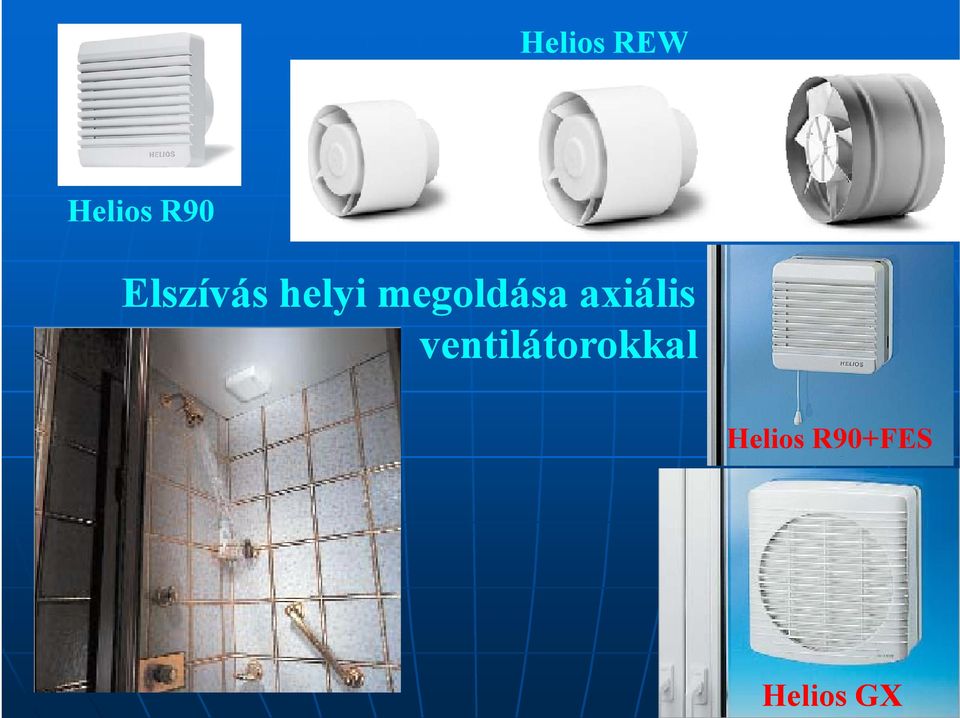

7 Helios REW Helios R90 Elszívás helyi megoldása axiális ventilátorokkal Helios R90+FES Helios GX

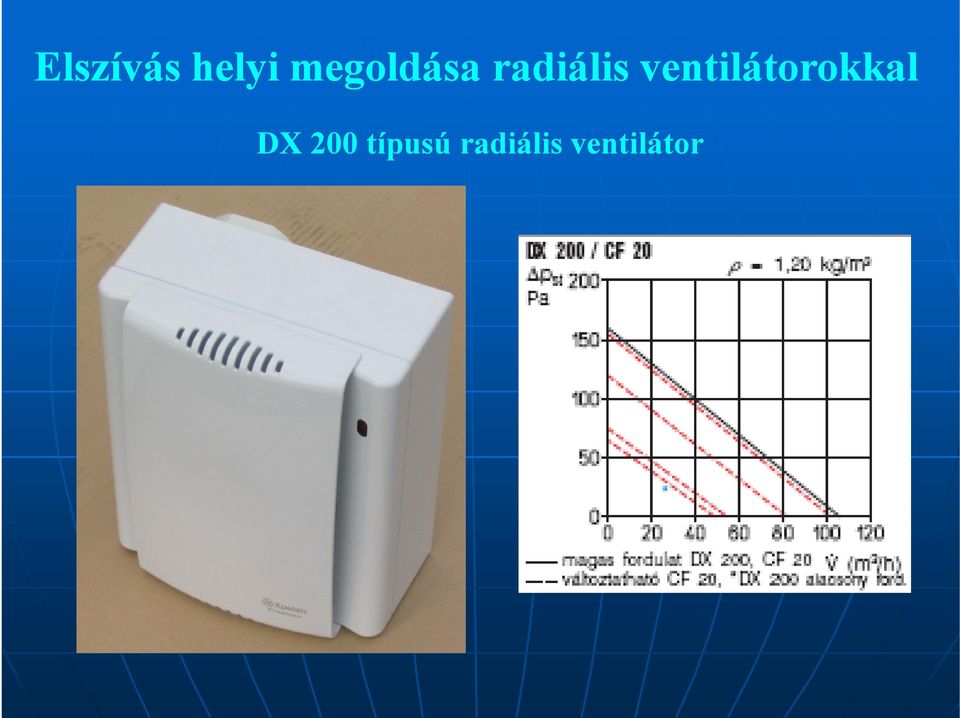

8 Elszívás helyi megoldása radiális ventilátorokkal DX 200 típusú radiális ventilátor

9 A A

10

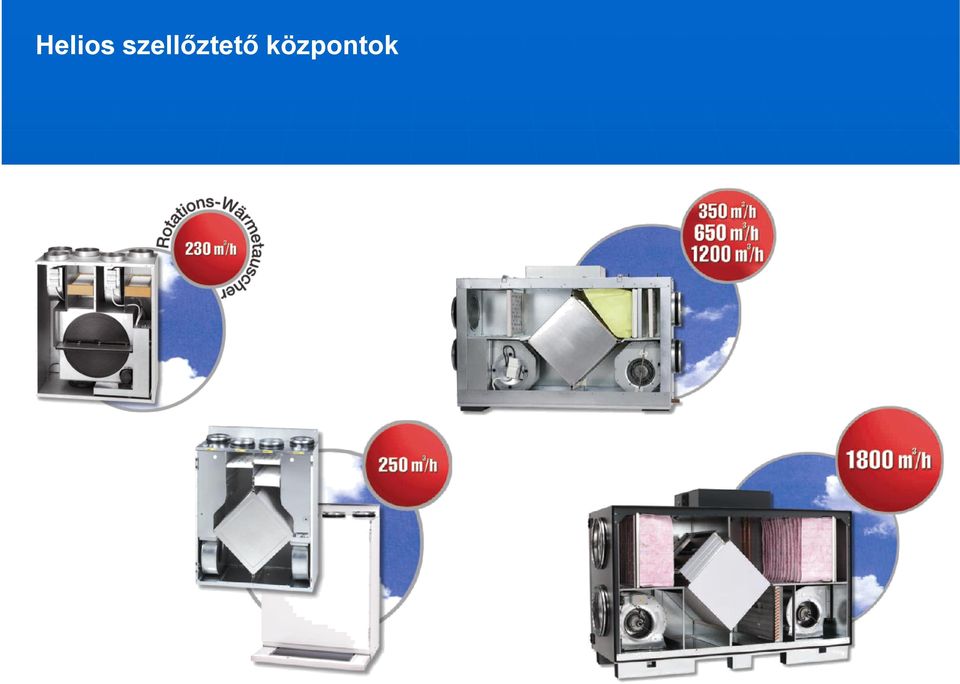

11 Helios szellőztető központok

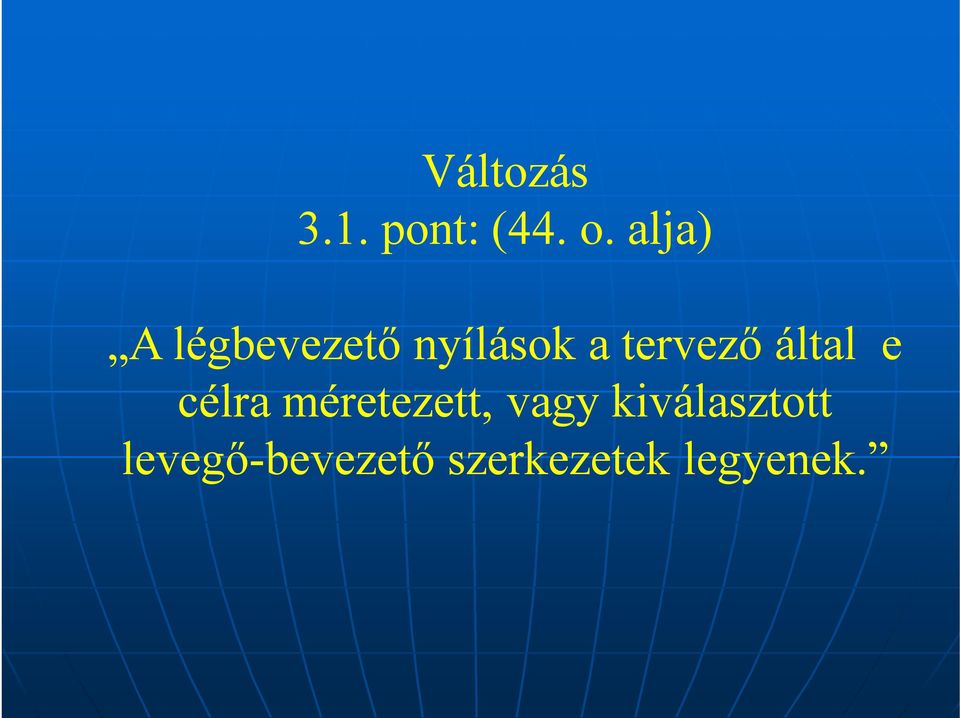

12 Változás 3.1. pont: (44. o. alja) A légbevezető nyílások a tervező által e célra méretezett, vagy kiválasztott levegő-bevezető szerkezetek legyenek.

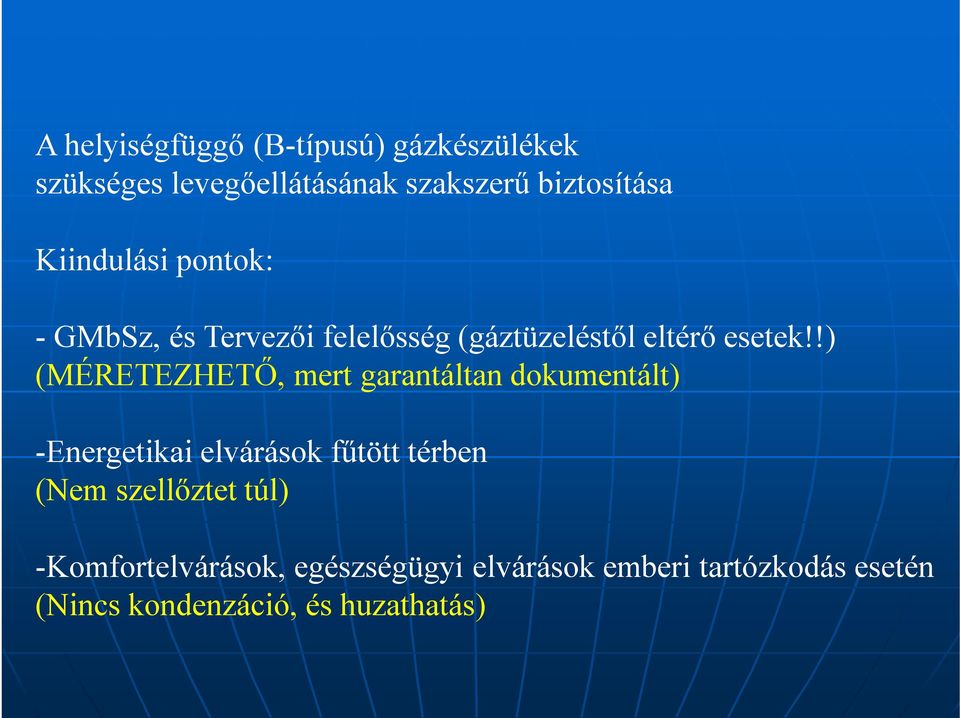

13 A helyiségfüggő (B-típusú) gázkészülékek szükséges levegőellátásának szakszerű biztosítása Kiindulási pontok: -GMbSz, és Tervezői felelősség (gáztüzeléstől eltérő esetek!!) (MÉRETEZHETŐ, mert garantáltan dokumentált) -Energetikai elvárások fűtött térben (Nem szellőztet túl) -Komfortelvárások, egészségügyi elvárások emberi tartózkodás esetén (Nincs kondenzáció, és huzathatás)

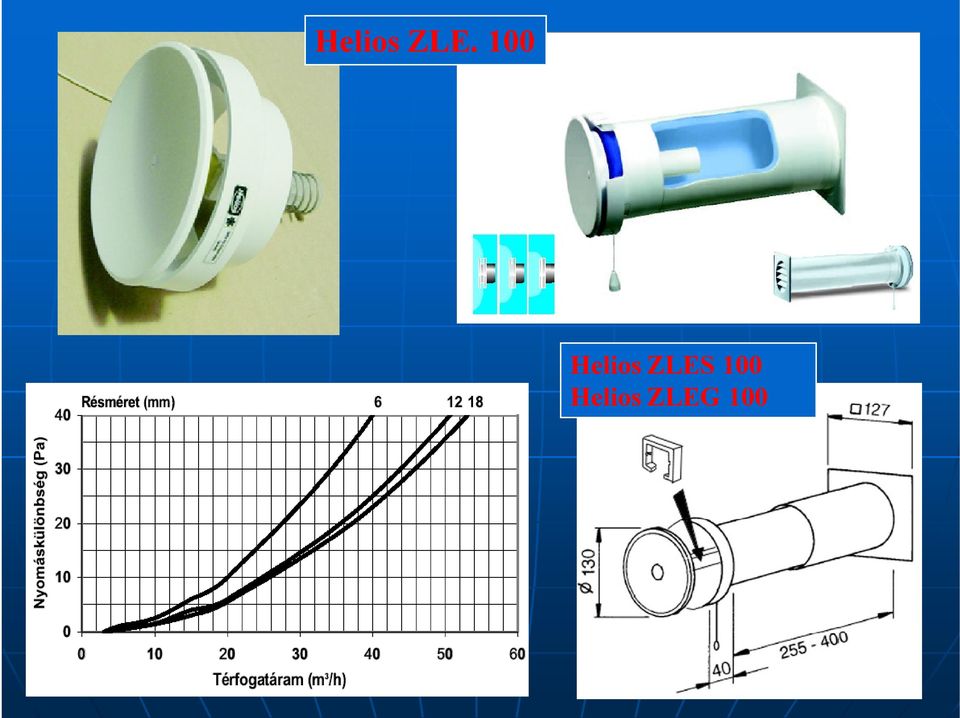

14 Helios ZLE. 100 Helios ZLES 100 Helios ZLEG 100

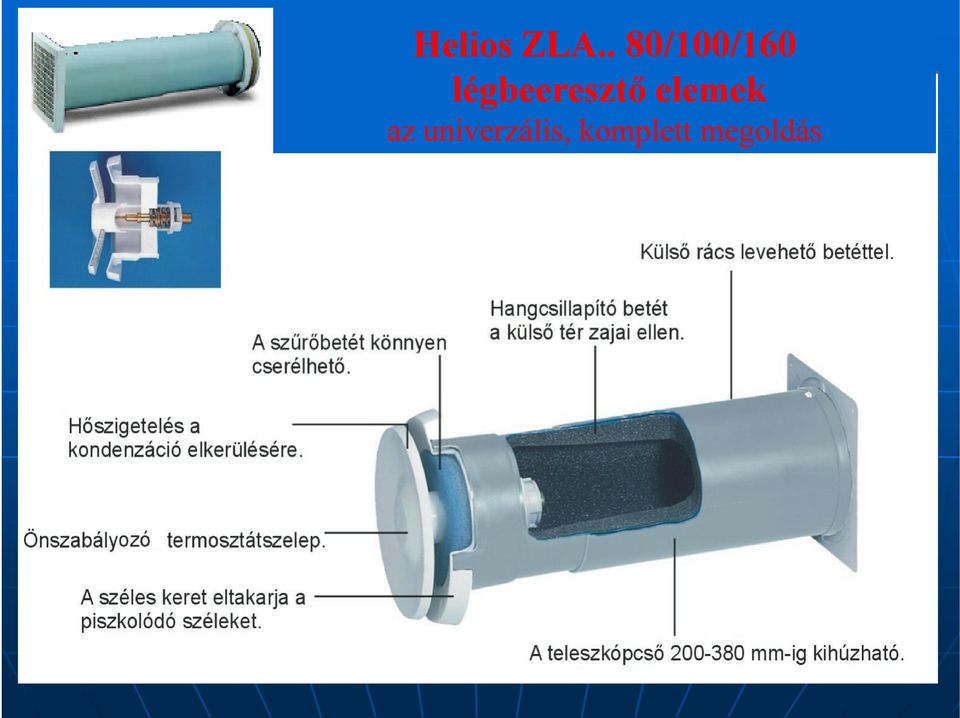

15 Helios ZLA.. 80/100/160 légbeeresztő elemek az univerzális, komplett megoldás

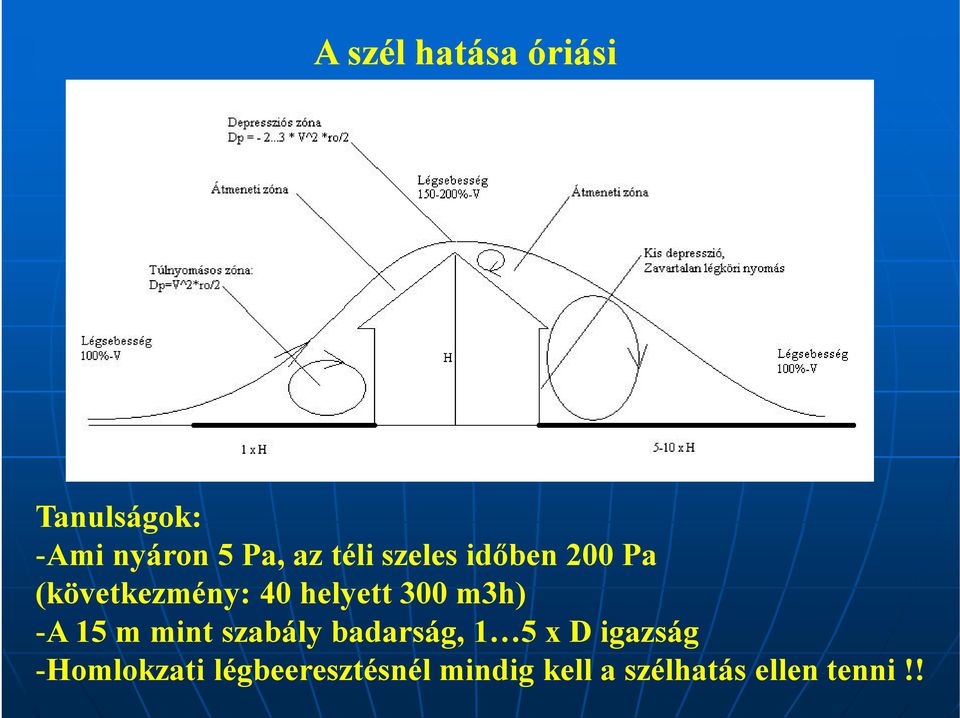

16 A szél hatása óriási Tanulságok: -Ami nyáron 5 Pa, az téli szeles időben 200 Pa (következmény: 40 helyett 300 m3h) -A 15 m mint szabály badarság, 1 5 x D igazság -Homlokzati légbeeresztésnél mindig kell a szélhatás ellen tenni!!

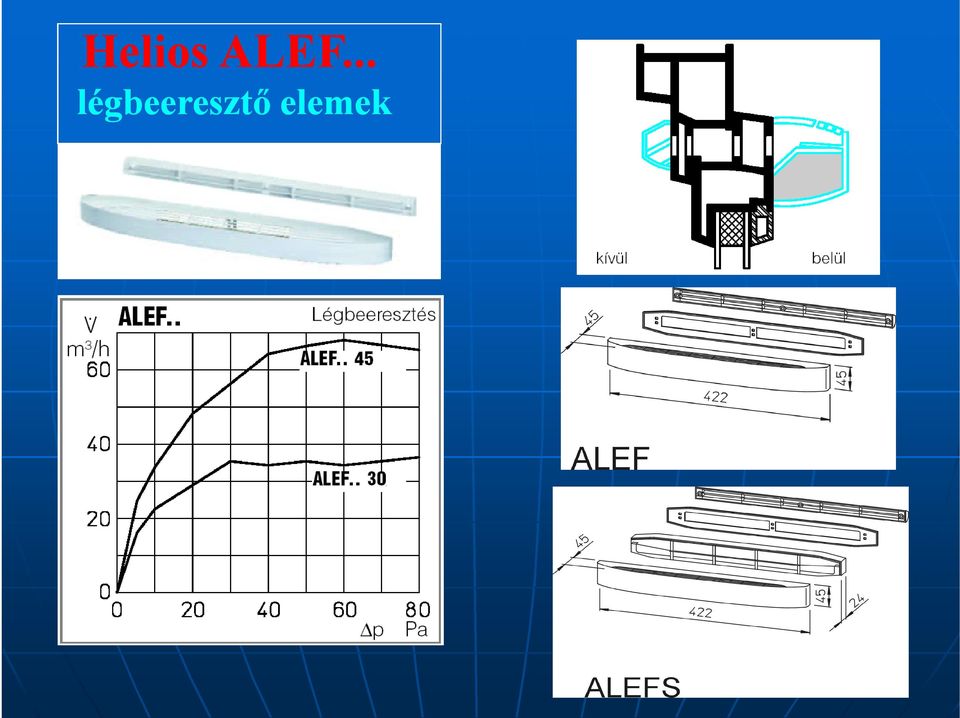

17 Helios ALEF... légbeeresztő elemek

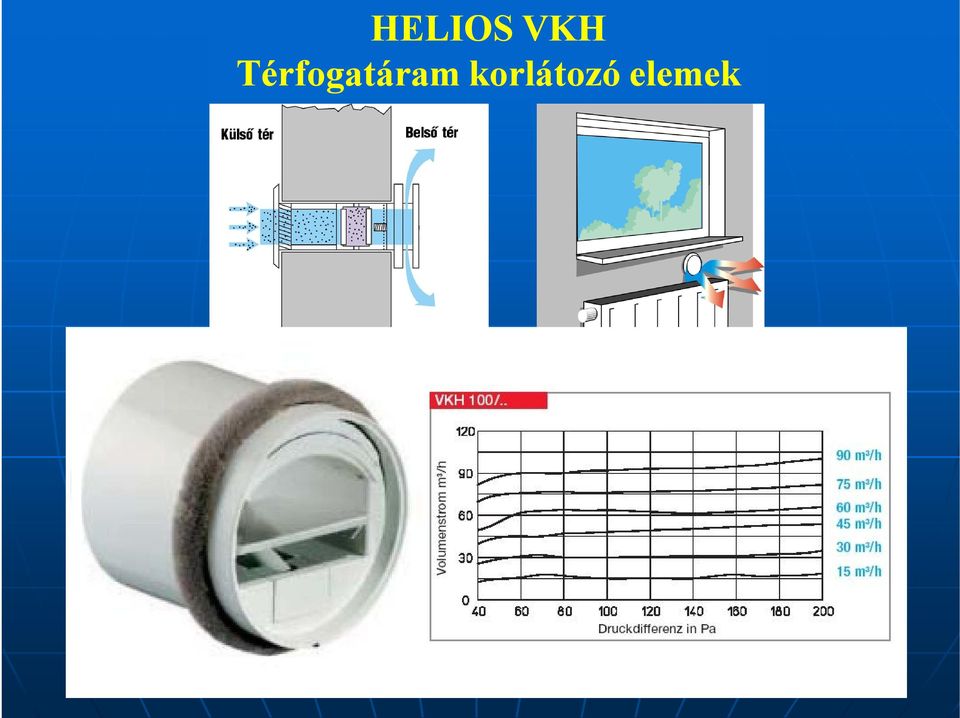

18 HELIOS VKH Térfogatáram korlátozó elemek

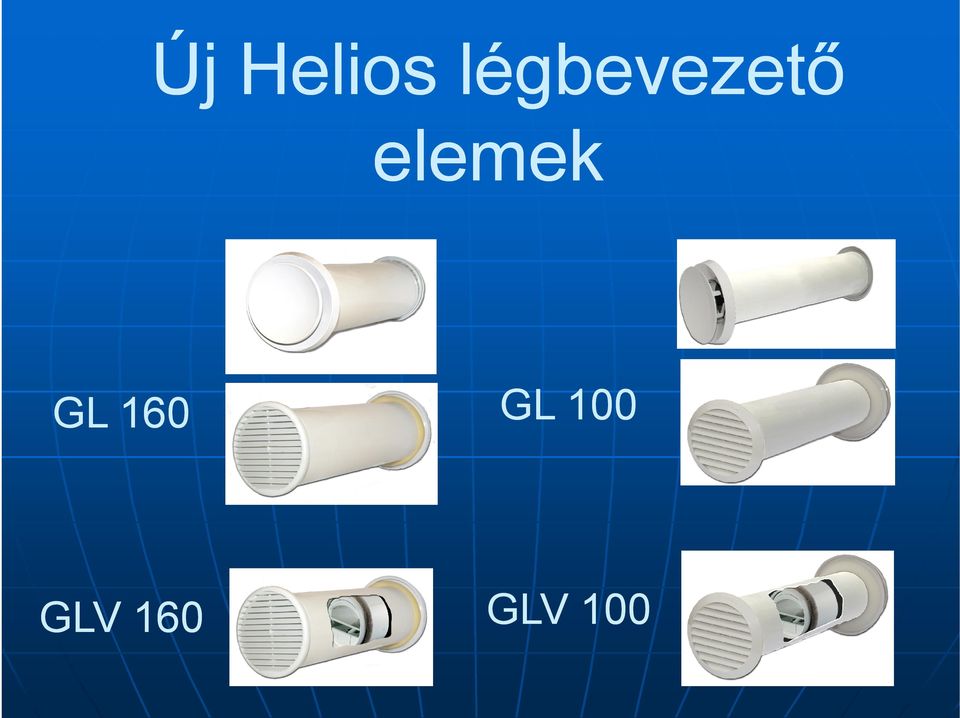

19 Új Helios légbevezető elemek GL 160 GL 100 GLV 160 GLV 100

20 Tűzvédelmi elzárók, tűzvédelmi ventilátorok

21

22 Helios WSG rácsok légbeeresztésre WSG rácsok áteresztése beszívásnál 600 Légáteresztés (m3/h) WSG200 WSG250 WSG315 Össznyomáskülönbség (Pa)

23 A kürtők, mint légbeeresztők 1. Elvisz, vagy behoz Ha tömör az épület behoz 2. Lehet-e veszélyes az ellenhuzat ha melegre méretezek, NEM 3. A szélhatás Ha kiegyenlített, mert közeli, csak a nyomásszintet változtatja, a kéményáramkör nagyságát nem 4. Veszélyt a különböző kürtőhosszak, illetve a homlokzati légbeeresztés tervezése jelent, ha kürtő is van. 5. Gyűjtőkéménynél veszélyes!!

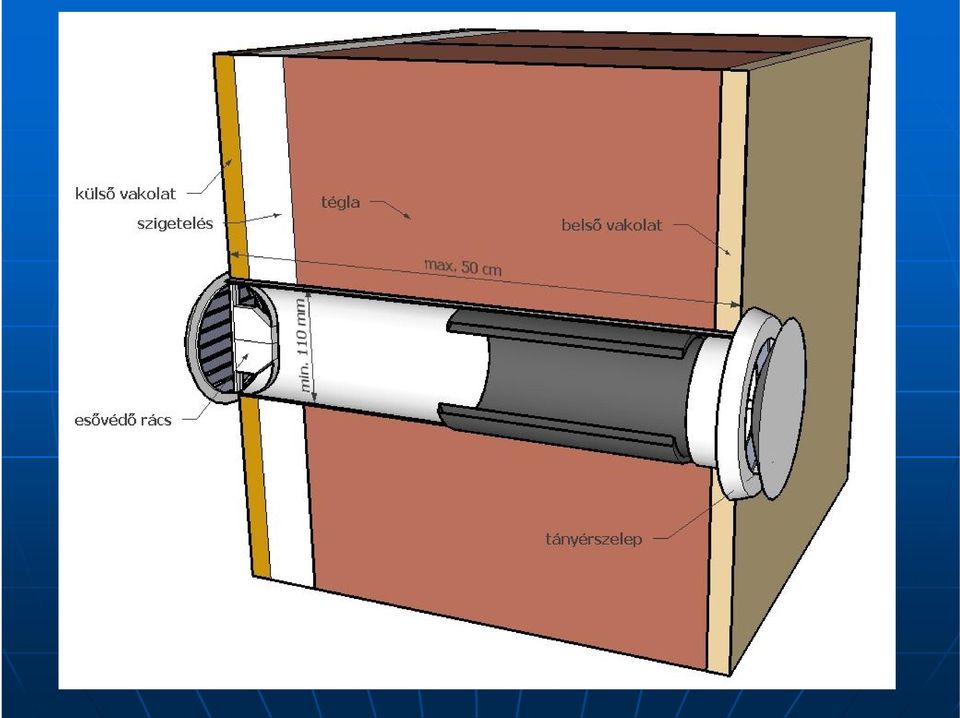

24 Egyszerű légbeeresztő szelep

25 versenyképes, innovatív partner Köszönjük figyelmüket! További jó munkát kívánunk!
