1 Építési engedélyes tervdokumentáció építész műszaki leírás nek építése 6767 Ópusztaszer, Szobor park 68. HRSZ_055/10 megrendelő: generál tervező: SB architektúra Kft. munkaszám: 2018 / 8 1 / 12

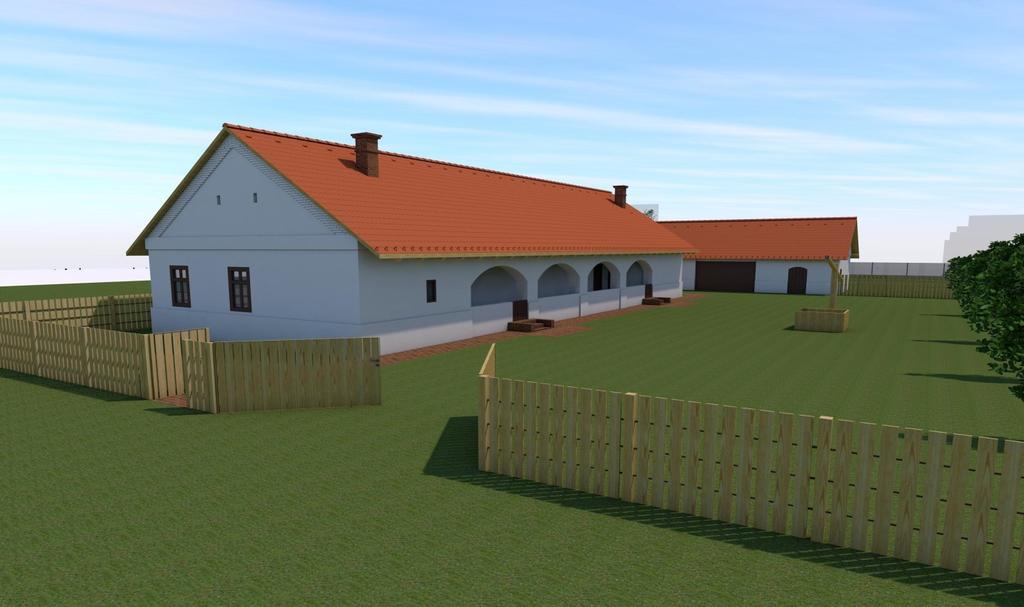

2 TARTALOMJEGYZÉK CÍMLAP 1 TARTALOMJEGYZÉK 2 TERVLAP JEGYZÉK 2 ALÁÍRÓLAP ÉPÍTÉSZ MŰSZAKI LEÍRÁS ELŐZMÉNYEK TERVEZÉSI PROGRAM 5 TERVEZETT ÉPÍTÉSI TEVÉKENYSÉG 5 CSENDŐRLAKTANYA ÉPÜLETSZERKEZETI LEÍRÁS 8 MELLÉKÉPÜLET ÉPÜLETSZERKEZETI LEÍRÁS 9 ÉPÜLETGÉPÉSZETI SZERKEZETEK 11 ÉPÜLETVILLAMOSSÁGI SZERKEZETEK 11 STATISZTIKAI ADATLAP 12 TERVLAP JEGYZÉK é.01 átnézeti helyszínrajz M= 1:5000 é.02 helyszínrajz M= 1:500 é.0 alaprajz M= 1:100 é.0 metszetek M= 1:100 é.05 homlokzatok M= 1:100 é.06 homlokzatok II M= 1:100 é.07 látványtervek 2 / 12

3 ALÁÍRÓLAP Tárgy: nek építése 6767 Ópusztaszer, Szoborkert 68. Generál tervező: SB architektúra Kft Baja, Kölcsey Ferenc utca 75. Építtető: 6767 Ópusztaszer, Szoborkert 68. Építész tervező: Sándorfi András É Baja, Kölcsey Ferenc utca 75. Statikus tervező: Udvardi Györgyné T-0/ Baja, Mészöly utca 20. / 12

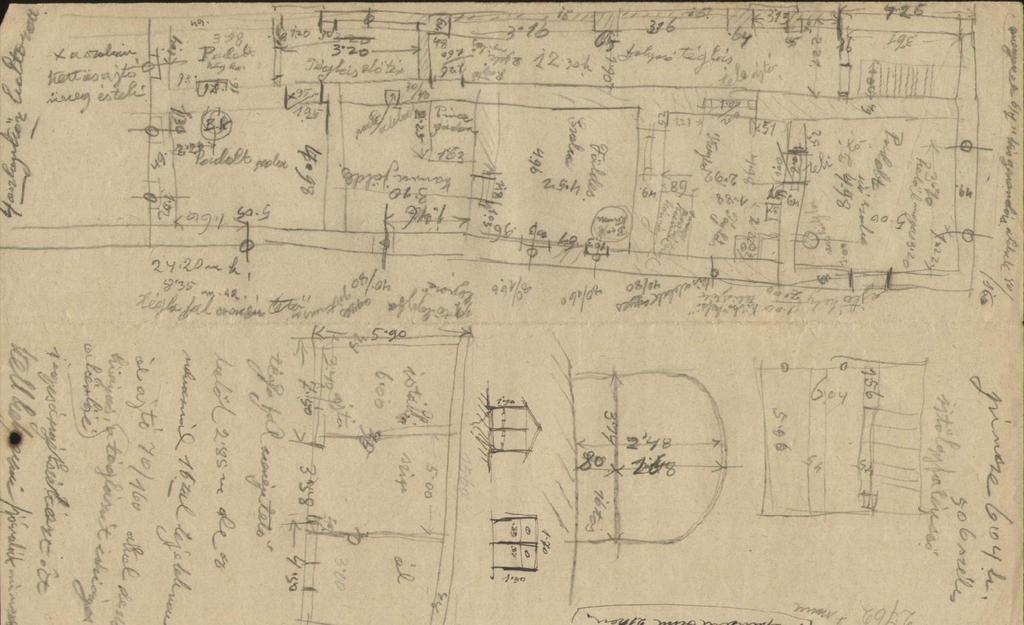

4 ÉPÍTÉSZ MŰSZAKI LEÍRÁS ELŐZMÉNYEK Az építtető azzal a kéréssel kereste meg irodánkat 2018 szeptemberében, hogy a 6800 Hódmezővásárhely, Pálé-tanya 1. házszámmal nyilvántartott portán meglévő főépületet és a hozzá tartozó melléképületeket mérjük fel, és készítsük el a felmérési terveket. Ezt követően építészettörténeti kutatással kiegészítve, a csendőrlaktanya korábban feltételezett állapotának rekonstruálása, majd az építtető székhelyén lévő Szabadtéri Néprajzi Gyűjteményben történő felépítéséhez szükséges engedélyes tervének az elkészítése. Jelen kérelem az építési engedélyes terveket tartalmazza. Az eredeti épület az 1890-es években épült és csárdaként funkcionált. A csendőrlaktanya kialakítása az 1920-as évek elejére tehető, és a csendőrség megszüntetéséig 19-ig úgy is funkcionált. Az épület jelenleg magánkézben van. Vélhetően az első felmérési terv az épületekről. Az építtetővel történt egyeztetések alapján, az épület engedélyeztetése és rekonstruálása során törekedni kellett az eredeti anyagok használatára. Így született az megállapodás, hogy a alatti nem látszó szerkezetek (alapozás, szigetelés, stb.) a mai kor követelményeinek megfelelően készülnek, míg a látszó szerkezetek bontott vagy korhű anyagokból készülnek. Kivitelezés során bontott anyagok is beépíthetők a 275/201 (VII. 16.) Korm. rendelet alapján, amennyiben a kivitelező FMV igazolja, hogy a termék beépítése megfelel az ÉTV 1 -ának. Az eredeti épület részben alápincézve készült, de költség takarékosság miatt ez elhagyásra kerül, és csak a tornácról nyíló pincelejáró készül el, utalva a pincére. / 12

5 TERVEZÉSI PROGRAM beruházás költségkerete A beruházást az építtető nem saját forrásból valósítja meg. Nincs előre meghatározott költségkeret. tervezés előzményei Az építtető, a tervdokumentáció elkészítésére, 2018 szeptemberében bízott meg. kiindulási adatok-tervezési feladat: 6767 Ópusztaszer, Szoborkert 68. és 055/10 helyrajzi szám alatti ingatlanon meglévő skanzenben a felmérési tervek elkészítése után tervezzük meg a csendőrlaktanyát és melléképületeit. övezeti besorolás: Kmr beépítés módja: szabadom álló legnagyobb beépítettség: 10 % legkisebb zöldfelület: 60 % legnagyobb építmény magasság: kialakult helyszín 6767 Ópusztaszer, Szoborkert 68. HRSZ: 055/10 helyiségigények és funkcionális kapcsolatok: A levéltári tervek és a helyszíni felmérések alapján a csendőrség korára jellemző korhű állapot rekonstruálása, esetlegesen a hiteles bemutatáshoz szükséges de a meglévő helyszínen nem létező kiegészítő építményekkel (gémes kút, konyhakert, kerítés, stb.). járművek elhelyezésére vonatkozó igények és információk: Fő bejárat előtti parkolóban megoldott. Akadálymentesítésre vonatkozó információk: Az épület akadálymentesítése nem volt megrendelői igény. közműellátottság mértéke: Megrendelő által átadott 1995-ös meglévő közműveket ábrázoló helyszínrajz adatszolgáltatásként átadásra került. Az ingatlan víz és villany közmű bekötéssel rendelkezik. egyéb meghatározó követelmények általános szempontjai: - energiatakarékosság és hővédelem: Az épület fűtetlen kivitelben készül. vagyonvédelem: Megrendelő adatszolgáltatása alapján kerül megtervezésre. TERVEZETT ÉPÍTÉSI TEVÉKENYSÉG Az épület tervezésére az övezeti és egyéb vonatkozó előírások, valamint az OTÉK 50. (2) bekezdésében előírtak betartásra mellett, az építtető igénye alapján került sor. Az építmény tervezésekor alkalmazott műszaki megoldások megfelelnek az OTÉK 50. () bekezdésében meghatározott követelményeknek (állékonyság és mechanikai szilárdság; tűzbiztonság; a higiénia, az egészség- és a környezetvédelem; a biztonságos használat; a zaj és rezgés elleni védelem; az energiatakarékosság és hővédelem; az élet- és vagyonvédelem; a természeti erőforrások fenntartható használata). A fent idézett előírásban meghatározott követelmények kielégítését a vonatkozó magyar nemzeti szabványok alkalmazásával teljesítjük. 5 / 12

6 Az építményt és annak részét, szerkezetét, beépített berendezését és vezetékrendszerét úgy tervezzük, hogy azok karbantartása, korszerűsítése, esetleges csere céljából a csatlakozó szerkezetek állékonyságának veszélyeztetése nélkül hozzáférhetők legyenek, valamint azok a magyar nemzeti szabványok által megkövetelt biztonsággal feleljenek meg a tervezett vagy becsült élettartamuk alatt a rendeltetési céljuknak megfelelő biztonsággal az állékonyság és a mechanikai szilárdság, valamint a rendeltetésszerű és biztonságos használat követelményeinek, nyújtsanak védelmet a várható hatások okozta ártalmak ellen az építmény rendeltetésszerű használata során, valamint feleljenek meg és álljanak ellen a várható mértékű terheléseknek, hatásoknak. Az építményt és annak részeit a rendeltetési céljának megfelelően, és a helyszíni adottságok figyelembevételével valósítjuk meg, úgy hogy az: nem akadályozza a szomszédos ingatlanok és építmények, önálló rendeltetési egységek rendeltetésszerű és biztonságos használhatóságát, méreteivel, elhelyezésével, építészeti kialakításával illeszkedik a környezet és a környező beépítés adottságaihoz, nem korlátozza a szomszédos telkek beépítését, nem károsítja a szomszédos beépítést és annak építészeti jellegzetességeit, lehetővé teszi az építészeti örökség és az építészeti értékek megóvását, az építmény elhelyezési módja, beépítési magassága, homlokzata, tetőzete és azok kialakítása lehetővé teszi a településkép és a környezet előnyösebb kialakítását, a táj és településkép értékeinek érvényesülését, építészeti megoldásával - szándékaink szerint - hozzájárul a táj- és a településkép esztétikus alakításához. Állékonyság és mechanikai szilárdság: a betervezett anyagok megfelelnek a 275/201. (VII. 16.) Korm. rendeletben előírt követelményeknek, a vonatkozó nemzeti szabványoktól eltérés nem történt. Az építésügyi és építésfelügyeleti hatósági eljárásokról és ellenőrzésekről, valamint az építésügyi hatósági szolgáltatásról szóló 12/2012. (XI.8.) Korm. rendelet 8. melléklet rendelet értelmében kijelentem, hogy a nevezett létesítmény építészeti műszaki dokumentáció elkészítése során szakhatósággal és közmű szolgáltatókkal egyeztetésre nem volt szükség. Az épületben nincsenek megújuló energiaforrások. Az épületek egy tűzszakaszba tartoznak, a tűzszakasz alapterülete nem éri el az 500 m 2 -t, az épületek NAK kockázati osztályba tartoznak. Általános adatok telek helye: 6767 Ópusztaszer, Szoborkert 68. HRSZ.: 055/10 épület rendeltetése: telek területe: m 2 tervezett beépített terület összesen: 201,82 m 2 beépítési %: 6,57 % zöldfelület: 26 20,9 m 2 8,96 % építménymagasság: 75 % csendőrlaktanya,52 m melléképület,8 m wc 2,20 m terv ±0,00: csendőrlaktanya szinti padlóvonala m.bf: 81,26 m Számított építményérték A 2/2006. (XII. 5. Kormányrendelet) 1. számú melléklete alapján: 1 Lakó, üdülő, kulturális, nevelési, oktatási, hitéleti, egészségügyi, szociális, igazgatási rendeltetésre szolgáló épület, épületrész esetén: 10 E Ft/m 2 A tervdokumentáció alapján figyelembe vehető m 2 : 22,72 m 2 Építményérték: 22,72 * = Ft 6 / 12

7 Építménymagasság számítás Csendőrlaktanya ÉM = (9,61+95,1+9,61+95,1)/(8,5+2,51+8,5+2,51)=,52 m Istálló ÉM = (26,6+7,66+26,6+7,66)/(5,9+15,2+5,9+15,2)=,8 m Wc ÉM = (,+5,6+,+,1)/(1,56+2,21+1,56+2,21)= 2,20 m Telek beépítettségének számítása telek területe: m 2 beépített terület: 177,8 m 2 telek tervezett beépítettsége: 177,8 m 2 / m 2 x 100 % = 6,57 % Gépjármű és kerékpártárolás Az OTÉK (25/1997. (XII. 20.) kormányrendelet). számú melléklete alapján: ahol a férőhely száma nem állapítható meg (múzeum, művészeti galéria, levéltár stb.) a huzamos tartózkodásra szolgáló helyiségek minden megkezdett 50 m 2 nettó alapterülete után, 1 db parkolóhelyet kell biztosítani. Új kiállítótér csendőrlaktanya: 111,66 m 2 A szükséges db többletparkoló a főbejárat előtti parkolóban biztosított. Az OTÉK (25/1997. (XII. 20.) kormányrendelet) 7. sz. melléklete alapján: Egyéb művelődési egységek (múzeum, művészeti galéria, levéltár stb.) esetén a kiállítótér vagy kutatótér minden megkezdett 500 m 2 alapterülete után 5 db kerékpár elhelyezését kell biztosítani A szükséges 5 db kerékpár tárolása telken belül biztosított. 7 / 12

8 CSENDŐRLAKTANYA ÉPÜLETSZERKEZETI LEÍRÁS Alapozás Az épület teherhordó falazatai alá 60 cm széles sávalap készül statikus kiviteli tervek alapján. Az alapozási mélység -1,0 m a terepszint a m - en található, az épület padlóvonala ±0,00 m. Padozatok: Az épületben a vasalt aljzatra a rétegrendekben megadott padló rétegrendet kell kialakítani. A teljes alapterületen vasalt aljzatbeton készítendő hálós vasalással. A vasarmatúrát a betonvastagság alsó 1/-ban kell elhelyezni. A vasalt lemez alá minimum 20 cm vastag ágyazati réteg készítendő 0/50-es zúzottkőből. Az ágyazati réteget Tr =95 % relatív tömörségi fokúra kell elkészíteni. Falszerkezetek Az épület homlokzati körítő falazatai és a belső teherhordó falazatok tömör km. téglából készülnek 51 cm-es szerkezeti vastagságban, mind két oldalon vakolva. A válaszfalak tömör km. téglából készülnek 25 és 15 cm-es szerkezeti vastagságban, mind két oldalon vakolva. Áthidalások A homlokzati körítő falakban és a belső főfalakban a nyílások áthidalását acél gerendák illetve falazott szegmensívű boltövek biztosítják az alaprajzon jelölt nyílásméretnek megfelelően. Kémény Az épület fűtetlen kivitelben készül, de a rekonstrukció során, az alaprajzon jelölt helyeken db falazott kémény készül tömör kisméretű téglából. A kémények a szinten vakolt meszelt kivitelben, a padlástérben vakolva a tetősík felett vakolatlan kivitelben készülnek. Fedkő és huzatnövelő nem készül. Födémszerkezet Statikus kiviteli tervek szerinti alul felül borított fafödém készül, az é.0-es tervlapon megadott rétegrendekkel. Tetőszerkezet Hagyományos kialakítású kétállószékes ferdedúcos fa fedélszék készül, kettős Tondach hódfarkú szegmensíves vágású kerámia cserép héjalással, natúr színben. A fedélszék szokványos fa keresztmetszetekkel készül luc fenyő építőfából, szerkezeti kialakításában az eredeti fedélszéket kell követni kiviteli tervek alapján készített fedélszékterv alapján. A tetőszerkezeten bádogos munkák nem készülnek. Nyílászárók A homlokzati körítő falakban egyedi korhű nyílászárók készülnek gyártmány terv alapján. A külső tokszerkezetek falsíkkal megegyező vonalát tartani kell, nekivakolva. A fémszerelvények (pántok, kilincsek, fordítók, zárak, stb ) a meglévők mintájára újra gyártandók, ill. a bontásokból származók újra felhasználandók. Üvegezésük antik üveggel (nem egyszerű síküveg) történik: a kiválasztott üveg ne tökéletes képet és átláthatóságot biztosítson, kisebb buborékok jelenléte ill a felület enyhe hullámossága kívánatos. Javasolt típus: SCHOTT Goethe,5 mm. Az üvegezések rögzítése hagyományosan gittel történik. A kültérrel érintkező nyílás-zárók felületképzése rétegben készüljön. A faanyag vágott ill. bütüs felületeinek tömítéses felületkezelése külön, elemenként történjen, merítéses technikával, filmképző vizes bázisú anyaggal. A fedő felületkezelése ecsetelve készüljön, selyemfényű felülettel. A belső ajtók korhű váztáblázatos borított ácstokos ajtók készülnek gyártmány terv alapján. A fémszerelvények (pántok, kilincsek, fordítók, zárak, stb ) a meglévők mintájára újra gyártandók, ill. a bontásokból származók újra felhasználandók. 8 / 12

9 Szigetelések A szigetelés során az anyagok és technológiák tekintetében a gyártó cég előírásai és technológiai meghatározásai az irányadók. Az aljzatnak meg kell felelni a gyártó cég által meg kívánt aljzatminőségnek, nem tartalmazhat felületi egyenetlenségeket. Az aljzatnak, tisztának és törmelékmentesnek kell lenni a vízszigetelő réteg felhordását megelőzően. Amennyiben a felület durva, egyenetlen, annak kiegyenlítése szükséges. Az alkalmazott rendszernek lehetővé kell tennie, hogy a technológiailag kővetkező szerkezeteket és anyagokat fogadni tudja. Talajnedvesség elleni szigetelésként, a teljes alapterület alatt, a homlokzati falak alatt és a lábazati falakon cm magasságig 1 rtg. Icopal E-G F/K Extra, bitumenes lemezt kell alkalmazni. A szigetelés aljzatát Icopal Siplast Primer Speed SBS kellősítéssel kell ellátni, a szigetelőlemezt teljes felületen lángolvasztással kell az aljzathoz és egymáshoz ragasztani. A toldások minimális szélessége 10 cm. Vakolatok A falazatokon kívül belül illetve a födém alsó síkján kétrétegű sima, javított mészhabarcs vakolat készül. Burkolatok Az alaprajzon és a metszeteken feltüntetett burkolatok készülnek. A téglaburkolatokat bontott nagyméretű téglából (esetleg Fertőszéplaki műemlék beltéri padlóburkoló tégla) lehet kialakítani, ~1 cm vastag habarcsba rakva, mm-es cementes fugával kialakítva. Az elkészült téglafelületet impregnálni kell (pl. REMMERS Funcosil OFS). A fa padlók aljzata homokba max. 60 cm-es tengelytávra ágyazott 50x50 mm-es keményfa párnafa, mm-es habalátét terítéssel. A felhasznált homoknak teljesen száraznak és fertőzésmentesnek kell lennie. A kiállítótermek többségének padlóburkolata 22 mm vastag I. oszt. ( natúr : felülete repedés- és szijácsmentes, a természetes növekedésből adódó színhatású, különösen feltűnő durva szövetszerkezet és nagy színkülönbségek nélkül, egészséges, jól benőtt göcsök 8 mm átmérőig, fekete göcsök 1 mm átmérőig megengedettek, ha nem csoportosan fordulnak elő) gyalult, nútféderes fenyő svéd-/ hajópadló. Anyagát javasolt már a teljes kivitelezés megkezdésekor megrendelni, mivel az előírt szélesség (180 mm) beszerzése hoszabb időt igényel - amennyiben ez a szélesség csak 1500 mm hosszúságban szerezhető be, az is elfogadható, de törekedni kell a minél hosszabb szálak beszerzésére. Hossztoldás véletlenszerűen eltolva. A fa padlóburkolatok felületkezelése olajozás (pl. REMMERS Aidol Hartwachs-Öl). A lábazat a padlóval azonos anyagú 100/22 mm-es profilozott fenyőfa szegélyléc. Felületképzés A falfelületeken és a födémen réteg meszelés készül, fehér színben. MELLÉKÉPÜLET ÉPÜLETSZERKEZETI LEÍRÁS Alapozás Az épület teherhordó falazatai alá 60 cm széles sávalap készül statikus kiviteli tervek alapján. Az alapozási mélység -1,0 m a terepszint a m - en található, az épület padlóvonala m. Padozatok: Az épületben kimondott padozat nem készül. A végleges padlószint felső 8-10 cm-es vastagságban döngölt agyagos készítendő Falszerkezetek Az épület homlokzati körítő falazatai tömör km. téglából készülnek 51 cm-es szerkezeti vastagságban, mind két oldalon vakolva. A válaszfalak tömör km. téglából készülnek 15 cm-es szerkezeti vastagságban, mind két oldalon vakolva. Áthidalások A homlokzati körítő falakban és a belső főfalakban a nyílások áthidalását acél gerendák illetve falazott szegmensívű boltövek biztosítják az alaprajzon jelölt nyílásméretnek megfelelően. 9 / 12

10 Födémszerkezet Statikus kiviteli tervek szerinti alul felül borított fafödém készül, az é.0-es tervlapon megadott rétegrendekkel. Tetőszerkezet Hagyományos kialakítású üres fa fedélszék készül, kettős Tondach hódfarkú szegmensíves vágású kerámia cserép héjalással, natúr színben. A fedélszék szokványos fa keresztmetszetekkel készül luc fenyő építőfából, szerkezeti kialakításában az eredeti fedélszéket kell követni kiviteli tervek alapján készített fedélszékterv alapján. A tetőszerkezeten bádogos munkák nem készülnek. Nyílászárók A homlokzati körítő falakban az ajtók ácstokos deszkaborítású szárnyakkal készülnek, gyártmány terv alapján. A fémszerelvények (pántok, kilincsek, fordítók, zárak, stb ) a meglévők mintájára újra gyártandók, ill. a bontásokból származók újra felhasználandók. A kültérrel érintkező nyílás-zárók felületképzése rétegben készüljön. A faanyag vágott ill. bütüs felületeinek tömítéses felületkezelése külön, elemenként történjen, merítéses technikával, filmképző vizes bázisú anyaggal. A fedő felületkezelése ecsetelve készüljön, selyemfényű felülettel. Szigetelések A szigetelés során az anyagok és technológiák tekintetében a gyártó cég előírásai és technológiai meghatározásai az irányadók. Az aljzatnak meg kell felelni a gyártó cég által meg kívánt aljzatminőségnek, nem tartalmazhat felületi egyenetlenségeket. Az aljzatnak, tisztának és törmelékmentesnek kell lenni a vízszigetelő réteg felhordását megelőzően. Amennyiben a felület durva, egyenetlen, annak kiegyenlítése szükséges. Az alkalmazott rendszernek lehetővé kell tennie, hogy a technológiailag kővetkező szerkezeteket és anyagokat fogadni tudja. Talajnedvesség elleni szigetelésként, a homlokzati falak alatt és a lábazati falakon cm magasságig 1 rtg. Icopal E-G F/K Extra, bitumenes lemezt kell alkalmazni. A szigetelés aljzatát Icopal Siplast Primer Speed SBS kellősítéssel kell ellátni. Vakolatok A falazatokon kívül belül illetve a födém alsó síkján kétrétegű sima, javított mészhabarcs vakolat készül. Felületképzés A falfelületeken és a födémen réteg meszelés készül, fehér színben. Betervezett építési termékekre vonatkozó teljesítményjellemzők A tervezett épületszerkezetek, beépítési megoldásuk a megrendelői igényeknek megfelelően az épület jó minőségét, az üzemeltetési költségek alacsony szinten tartását szolgálják. A műszaki leírásban, költségvetésben, rétegrendekben nevesített, konkrét termékek mindegyike megfelel a fenti elvárásnak. A betervezett falszerkezetek, álmennyezetek, nyílászárók, víz- hő és hangszigetelési rendszerek a hazai építőanyag piacon beszerezhető, jól ismert, minősített, magas műszaki színvonalú és rendszer elven működő termék. A tervben meghatározott termékek műszaki teljesítménye az elvárt teljesítményérték. Kiváltásuk más termékkel, szerkezettel csak az esetben lehetséges, ha a helyettük javasolt termék műszaki teljesítménye az ajánlatot tevő által igazolt módon eléri, vagy meghaladja a betervezett termékét. EGÉSZSÉGÜGYI TERVFEJEZET Az épületben teremőr nem lesz állandó jelleggel, mindazonáltal a skanzen egész területén vannak teremőrök, akik folyamatosan járják a skanzen épületeit és ellenőrzik azokat. Számukra egy korábbi pályázatból, a szemben található tanyasi iskola területén, került kialakításra egy szociális blokk (wc, kézmosó és vízvételi lehetőség). 10 / 12

11 ÉPÜLETGÉPÉSZETI SZERKEZETEK Vízellátás: Az ingatlan rendelkezik víz közmű bekötéssel. Az épületben vízvételi lehetőség nem kerül kialakításra, azonban az udvaron vízvételi lehetőségként egy egyszerű kerti csap kerül kialakításra. A gémes kút csak imitáció lesz, valódi kút nem kerül kialakításra, csak a fa felépítmény fog elkészülni. Szennyvízkezelés: Az épület használata során szennyvíz nem keletkezik. A kültéri wc csak imitáció lesz. Szellőzés: A helyiségek közvetlen természetes szellőzése megoldott. Fűtés: Az épület fűtetlen kivitelben készül. Esetleges fűtés során elektromos olajradiátorokkal megoldható az épület fűtése Alternatív energiaellátás megvalósíthatósági elemzése: megújuló energiaforrásokat használó decentralizált rendszerek Az épületben elektromos áram nem kerül bekötésre. kapcsolt hő- és villamosenergia-termelés Az épületben elektromos áram nem kerül bekötésre. tömb- és távfűtés/hűtés Ópusztaszeren nincs kiépítve távfűtés. hőszivattyú Hőszivattyús rendszer kiépítésének műszakilag és gazdaságilag nem adottak a feltételei. ÉPÜLETVILLAMOSSÁGI SZERKEZETEK Villanyszerelés: Az ingatlan rendelkezik elektromos közmű bekötéssel. Az épületben a kornak és a kiállítási szempontoknak megfelelően 220V-os erősáramú hálózatot kell kialakítani világítás és áramvétel céljára. Az épületben az elektromos bekötést, a szekrényt és a kismegszakítókat a látogatók számára nem látható helyen kerülnek kialakításra. A kapcsolók látható módon kerülnek kialakításra, ezért törekedni kell a korhűségre, vagy megfelelő bontott kapcsolók beépíthetők. A konnektorok rejtett módon kerülnek kialakításra. Baja, február 18. Sándorfi András É okleveles szerkezettervező építészmérnök 6500 Baja, Kölcsey Ferenc utca / 12

12 STATISZTIKAI ADATLAP A B C Az épület rendeltetése A létesítendő épületek száma Az épület hasznos alapterülete* (m 2 ) Létesítendő lakások (üdülő egységek) száma (db) 1. Lakóépület 2. Egylakásos lakóépület. Kétlakásos lakóépület. Három- és többlakásos lakóépület 5. Közösségi (szálló jellegű) lakóépület (otthon, szállás) 6. Üdülőépület 7. Nem lakóépület 8. hivatali (iroda)épület kereskedelmi (nagy- és kiskereskedelmi) épület (bevásárlóközpont, önálló üzlet, fedett piac, lakossági fogyasztásicikk-javító hely, szervizállomás) szálláshely szolgáltató és vendéglátó épület (szálloda, motel, panzió, fogadó, egyéb nyaraló-pihenő otthon, tábor, valamint étterem, kávéház, büfé) oktatási, egészségügyi ellátást szolgáló, valamint szórakoztatásra, közművelődésre használt épület 22, közlekedési és hírközlési épület ipari épület, raktár (gyár, műhely, szerelőüzem, csarnok, vágóhíd, sörfőzde, siló) mezőgazdasági célra használt gazdasági és raktárépület (istálló, magtár, pince, üvegház) 15. egyéb nem lakóépület nem új épület (épületbővítés, átalakítás stb. során építendő új lakások) Gazdasági szervezet építkezése esetén az építtető törzsszáma (az adószám első nyolc számjegye): * Lakóépület hasznos alapterülete: a lakás (lakások) összes helyiségeinek területe, továbbá többlakásos házakban a házak közös használatú helyiségeinek területe is. Nem lakóépület hasznos alapterülete: az épület rendeltetésének megfelelő célú területek összessége; a hasznos alapterületbe nem tartozik bele az épületszerkezetek által elfoglalt terület, a segédberendezések üzemi területe (fűtő- és légkondicionáló berendezések, áramfejlesztők területe) és az átjárók területe. 12 / 12

13 /1 0/10 0/11 0/12 0/8 0/29 0/18 Csajhát 0/9 Sportpálya Csárda 0/1 Kemping épület Kemping 0/2 06/27 06/1 06/2 06/26 0/16 06/ 06/28 0/17 06/25 0/15 06/1 06/29 06/2 Pusztaszer vízmű épület 06/0 Pro Pátria katonai emlékmű Karbantartó és Örökségműhely 06/1 Esőbeálló 06/1 Lókarám 06/15 06/2 Kocsiszín 06/11 06/12 Nézőtér védőtető Lovaspálya 06/16 Szegedi kapu Pénztár 067/11 08/2 Látogatóközpont Lókarám Nádtetős tároló Porta Wc épület Ópusztaszer Nemzeti Történeti Emlékpark 055/12 Nemzeti összetartozás emlékmű Kunhalom, kunpár emlékmű Útkaparó ház 067/8 Vereckei millenniumi emlékmű Esőbeálló Gőzös büfé nyitott vendégtető Erdészház Erdőtag Rotunda mobil wc Erdőtag Gőzös büfé nyitott vendégtető Gőzös büfé 066 mobil wc Gőzös büfé nyitott vendégtető Pallavicini kápolna Árpád emlékmű Facsoport Tervezett gépgyűjtemény Gátőrház melléképület Gátőrház Tervezett Árpád kori műhelyépület Erdőtag 067/12 árok Állomás épület Földosztás emlékmű híd árok Kilátódomb Árpád és vezérei emlékmű árok lépcső Harangláb árok Mártélyi széldaráló Földműves emlékmű árok Monostor rom Dísztó 055/ lépcső árok Gyógynövénykert Szárítóépület Tápéi szatócsbolt Szeged-Alsóvárosi porta Szélmalom Makói parasztház Tömörkényi községháza Tiszai haltartó bárka Hajóépítés kiállítás Tűzoltó szertár 05/11 Gatter Hajómalom kiállítás Iparos műhelyek Tiszai tutajok Halászkunyhó Iparosműhely Csongrádi halászház Tekepálya Magyarok Világszövetsége pavilon Pusztaszer-Árpádhalmi Tanyasi iskola Hódmezővásárhelyi olvasókör Csete jurták 06/8 Koronás jurta, bütü kiállítás Szentesi tanya 06/1 Ökomenikus kápolna 06/10 06/11 055/19 055/1 Szegedi tanya tervezett csendőr laktanya Mindszenti széldaráló 06/18 06/ Juhakol 06/5 055/1 071/12 071/1 055/15 056/1 055/16 062/16 062/15 055/ /18 057/ 071/16 057/5 062/1 062/1 062/12 05/10 055/20 05/10 055/21 05/5 055/2 05/9 05/8 055/22 05/7 05/9 05/7 05/5 055/11 0/9 0/1 Ópusztaszeri Nemzeti Történeti Emlékpark 055/12 Skanzen 055/10 062/17 06/ 062/18 0/8 06/6 0/21 06/7 062/19 0/20 0/22 05/6 06/12 055/6 05/ 06/ Építtető: 055/7 067/10 067/5 067/6 ONTE Nonprofit kft Ópuszteszer, 06/1 Szoborkert /2 067/ 067/ 067/9 Építmény megnevezése, címe: csendőrlaktanya 6767 Ópuszteszer, Szoborkert 68. hrsz: 055/10 Tervfajta: Településképi bejelentési tervdokumentácoió Generáltervező: SB architektúra Kft Baja Kölcsey Ferenc utca 75. Felelős tervező: Építész munkatárs: Sándorfi Róbert É Sándorfi András építészmérnök Tervlap: átnézeti helyszínrajz é.01 GSPublisherVersion Munkaszám: 2018_8 SBa Dátum: Lépték: M = 1:5000 Verzió: R.00

14 ,00 15,7 8,50 1,57 8,92 15,2 1,57 emlékpark kerítés konyhakert elemes térburkolat hasított akác kerítés kandelláber szegedi tanya kerítés akác f 20 cm döngölt agyag körgyűrű (lovas cséplés bemutató) Mindszenti széldaráló tervezett wc épület 2,51 25,61 9,8 5,07 2,51 1,86 2,1 2,00 5,9 akácfa f 25cm1,68 alatti tűzcsap tűzoltó szekrény ivóvíz akna ivókút tervezett csendőr laktanya ép.mag.:,00 m +5,2 villámhárító oszlop tanyasi iskola kerítés 2,51 6,00 aszfalt út tervezett itálló épület ép.mag.: 2, m 5,07 2,51 6,00 5,9 1,68 1,15 villámhárító oszlop hasított akác kerítés gyümölcsfa f 10 cm gyümölcsfa f 20 cm gyümölcsfa f 25 cm gyümölcsfa f 20 cm szentesi tanya nyár f 5 cm cserje sáv tájékoztató kőtábla Építtető: ONTE Nonprofit kft Ópuszteszer, Szoborkert 68. Építmény megnevezése, címe: csendőrlaktanya 6767 Ópuszteszer, Szoborkert 68. hrsz: 055/10 Tervfajta: Településképi bejelentési tervdokumentácoió Felelős tervező: Sándorfi Róbert É Tervlap: Generáltervező: SB architektúra Kft Baja Kölcsey Ferenc utca 75. Építész munkatárs: Sándorfi András építészmérnök helyszínrajz é.02 GSPublisherVersion Munkaszám: 2018_8 SBa Dátum: Lépték: M = 1:500 Verzió: R.00

15 2,51 6,01 5,9 5,00 6,87 pm 85 pm 85 pm szoba - kiállítótér hajópadló 11,79 m2 hajópadló 25,00 m2 1,77 5,00 kamra - kiállítótér tégla,21 m2 6, ,50 1,67 18 A- 1, istálló - kiállítótér 0,9 m ,07 2,12 1, ,7,17 67,17 1,0 1,92 1,17 5,07,55 27,18 m2,2 1,0 1 18,19,57 6, ,51 ko ny ha ke rt 1,58,17 szín - kiállítótér 18 0, ,80 2,2,17 1,0 5,07 A- 18 Helyiséglista mester gerenda pm ,2 tégla 7,66 m2 ±0,00 12,97 tégla 29,78 m2 ±0, konyha - kiállítótér -1,26 A- ró 15,2 tégla 8,12 m2 lejá 2,15 tornác ce raktár pin pm ,15 2,15 2, ,92 0 mester gerenda ,60 pm , pm 85 A- 8,50 5, ,00 5,00 1,77 5, ,06 szoba - kiállítótér hajópadló 2,00 m2 szoba - kiállítótér hajópadló 15,00 m2 wc 0,55 m2 A- szoba - kiállítótér hajópadló 25,00 m2 pm 85 pm 85 A- szoba - kiállítótér wc 0,55 m A-2 pm 85 5,0 2, A-2 emlékpark kerítés 1,15 1,75 2, A-2 1, ,02 A ,15,5 pm 19 2,2 0 7,0 1,15 5,9,60 1,01 hasított akác kerítés 6,9,00 1,16 5,01 1 2,51,95 ól - kiállítótér 2, ,1 m2 burkolat típusa kamra - kiállítótér tégla konyha - kiállítótér tégla raktár tégla szoba - kiállítótér hajópadló szoba - kiállítótér hajópadló szoba - kiállítótér hajópadló szoba - kiállítótér hajópadló szoba - kiállítótér hajópadló tornác tégla helyiség neve istálló istálló istálló istálló - kiállítótér ól - kiállítótér szín - kiállítótér wc wc wc wc ,58 2, helyiség kategória csendőr laktanya csendőr laktanya csendőr laktanya csendőr laktanya csendőr laktanya csendőr laktanya csendőr laktanya csendőr laktanya csendőr laktanya 80 75,8 gémeskút 5, számított terület,21 7,66 8,12 11,79 15,00 2,00 25,00 25,00 29,78 19,56 m2 0,9 1,99 27,1 7,06 m2 0,55 0,55 1,10 m2 22,72 m2 5,9 Építtető: ONTE Nonprofit kft Ópuszteszer, Szoborkert 68. Építmény megnevezése, címe: csendőrlaktanya 6767 Ópuszteszer, Szoborkert 68. hrsz: 055/10 Tervfajta: Településképi bejelentési tervdokumentácoió Generáltervező: SB architektúra Kft Baja Kölcsey Ferenc utca 75. GSPublisherVersion gyümölcsfa f 10 cm gyümölcsfa f 20 cm gyümölcsfa f 25 cm gyümölcsfa f 20 cm villámhárító oszlop hasított akác kerítés hasított akác kerítés Felelős tervező: Sándorfi Róbert É Tervlap: Építész munkatárs: Sándorfi András építészmérnök é.0 alaprajz Munkaszám: Dátum: Lépték: Verzió: 2018_8 SBa M = 1:100, 1:1 R.00

16 2, ,76 2,61 2 2, ,96 21,0 7 2,96 21,0 7,00 15,07 7 2,96 21,0 1-1 metszet 2-2 metszet +7, +7,1 +7,1 +7,1 0,00 +5,18 +5,0 6,66 +,26 +2, ,18 +2,96 +,26 +2,8 +2,65 +,26 +2, ,18 +,00 +,18 +2,96 +,26 +2,8 +2, +0,8 ±0,00-1, ,15 5,00 85 F1 2 ±0,00 1 F2-0,15 F -0,27 2-0,7 1-1,0 +0,85 ±0,00-0,0-1,0 +0,10-0,15-0,0-1,0, ,92 18, ±0,00-0,15 ±0,00-0,27 12,79 2-0,7 18 2, ,7-1, ±0,00 +0,85 +0,10-0,15-0,0-1,0 keményfa lépcső fokok r é t e g r e n d e k: 1 hajópadló hajó padló homok terítés talajnedvesség elleni szigetelés VILLAS E-G F/K kellősítés vasalt aljzatbeton rétegesen tömörített zúzott kő termett talaj 2 cm 1 cm 1 rtg 1 rtg 12 cm 20 cm 2 tégla burkolatos padló tömör km tégla homok terítés talajnedvesség elleni szigetelés VILLAS E-G F/K kellősítés vasalt aljzatbeton rétegesen tömörített zúzott kő termett talaj 6,5 cm 8,5 cm 1 rtg 1 rtg 12 cm 20 cm fa födém deszka borítás fa gerenda, közte ásványgyapot hőszigetelés Isover Akusto párafékező réteg Dörken Delta Dawi CD acél profliváz KNAUF tűzgátló gl burkolat glettelés, festés 2,5 cm 15/15 2*5 cm 1 rtg 27/60 1,25 cm 2 rtg héjazat hódfarkú cserépfedés lécezés ellenlécezés szarufa 5 padló - melléképület döngölt 2 cm 25/0 25/0 7 5 /15 6 vb födém monolit vb lemez vakolat festés 15 cm 1,5 cm 2 rtg 7 tégla burkolatos járda tömör km tégla homok terítés rétegesen tömörített zúzott kő geotextília termett talaj 6,5 cm 8,5 cm 20 cm 1 rtg F1 homlokzati fal külső vakolat kerámia falazóblokk Leiertherm N+F belső vakolat cm cm 2 cm F2 vb lábazati fal lábazati vakolat hőszigetelés vasbeton talpgerenda 1 rtg 12 cm 8 cm F lábazati fal lábazati vakolat hőszigetelés kerámia falazóblokk Leiertherm 8 N+F 1 rtg 12 cm 8 cm - metszet - metszet +5,2 +5,2 +5,2 +2,29 +2,10 2,00 +2,9 +2,1 +2,07,66 +2,29 +2,10 Építtető: ONTE Nonprofit kft Ópuszteszer, Szoborkert 68. Építmény megnevezése, címe: csendőrlaktanya 6767 Ópuszteszer, Szoborkert 68. hrsz: 055/10-0,15-0,0-1,0 5, ,15-0,0-1,0 5 2, , , Tervfajta: Településképi bejelentési tervdokumentácoió Generáltervező: SB architektúra Kft Baja Kölcsey Ferenc utca 75. Felelős tervező: Sándorfi Róbert É Építész munkatárs: Sándorfi András építészmérnök Tervlap: metszetek é.0 GSPublisherVersion Munkaszám: 2018_8 SBa Dátum: Lépték: M = 1:100 Verzió: R.00

17 dél - nyugati homlokzat +7, +7, +5,2 +2,0 +2,0 +2,28 +2,29 +1,67 +1,67 +1,8 +0,7 +0,7 +0,57-0,0 észak - keleti homlokzat +7, +7, +5,2 Építtető: +2,9 +2,9 ONTE Nonprofit kft Ópuszteszer, Szoborkert ,1 +2,22 +1,9 Építmény megnevezése, címe: csendőrlaktanya 6767 Ópuszteszer, Szoborkert 68. hrsz: 055/10 +0,57 +0,7 +0,7 Tervfajta: Településképi bejelentési tervdokumentácoió Generáltervező: SB architektúra Kft Baja Kölcsey Ferenc utca 75. Felelős tervező: Sándorfi Róbert É Építész munkatárs: Sándorfi András építészmérnök Tervlap: homlokzatok é.05 GSPublisherVersion Munkaszám: 2018_8 SBa Dátum: Lépték: M = 1:100 Verzió: R.00

18 észak - nyugati homlokzat észak - nyugati homlokzat +7, +7, +5,2 +5,2 +,52 +,07 +,52 +,07 +2,09 +2,09 +0,7 +0,7 +0,57 +0,57 dél - keleti homlokzat észak - nyugati homlokzat +7,1 +7,1 +7,1 +5,2 +5,2 Építtető: +,52 +,07 +,52 +,07 ONTE Nonprofit kft Ópuszteszer, Szoborkert ,09 +2,09 Építmény megnevezése, címe: csendőrlaktanya 6767 Ópuszteszer, Szoborkert 68. hrsz: 055/10 +0,7 +0,7 +0,57 +0,57 Tervfajta: Településképi bejelentési tervdokumentácoió Generáltervező: SB architektúra Kft Baja Kölcsey Ferenc utca 75. Felelős tervező: Sándorfi Róbert É Építész munkatárs: Sándorfi András építészmérnök Tervlap: homlokyatok II é.06 GSPublisherVersion Munkaszám: 2018_8 SBa Dátum: Lépték: M = 1:100 Verzió: R.00
