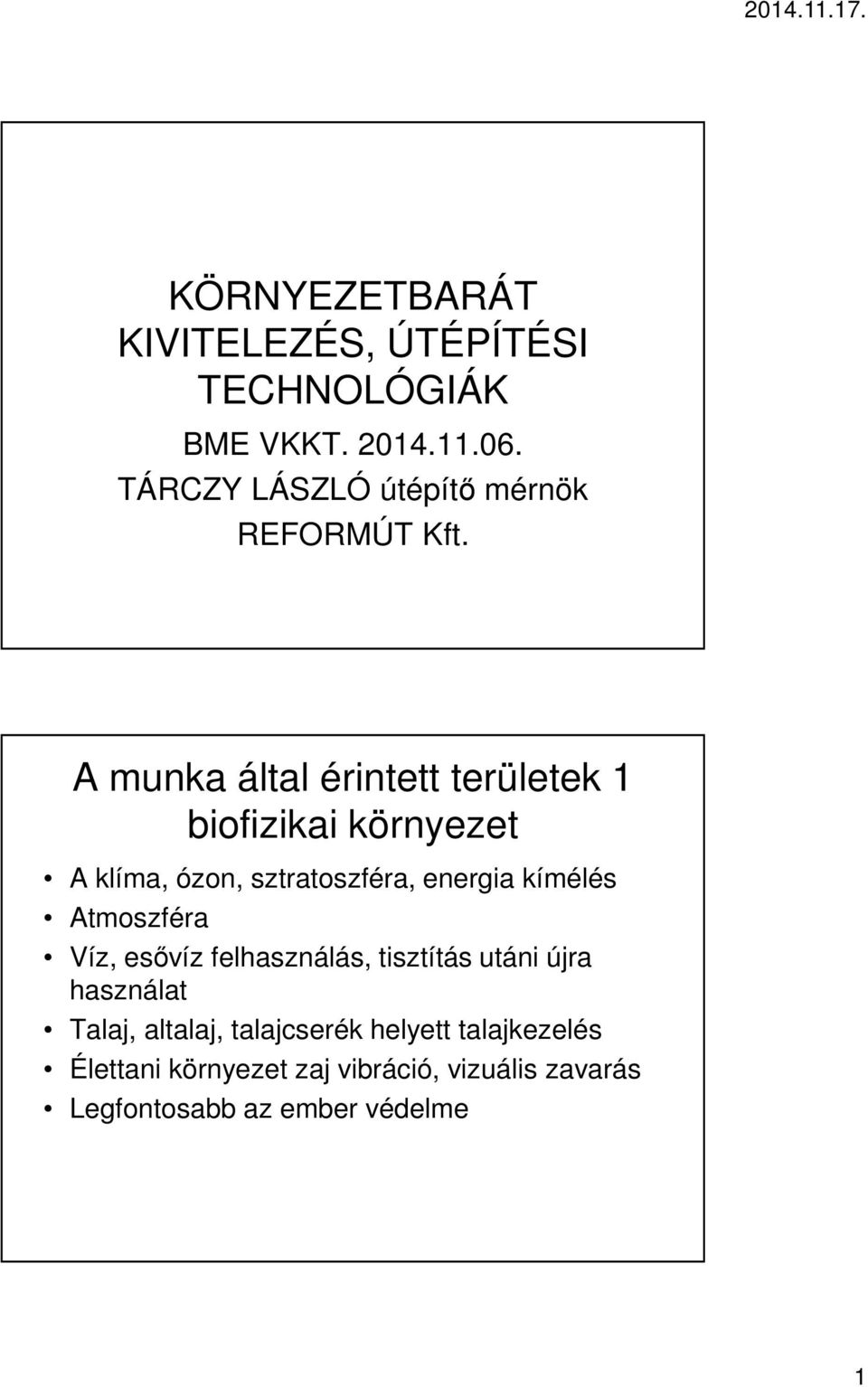

1 KÖRNYEZETBARÁT KIVITELEZÉS, ÚTÉPÍTÉSI TECHNOLÓGIÁK BME VKKT TÁRCZY LÁSZLÓ útépítő mérnök REFORMÚT Kft. A munka által érintett területek 1 biofizikai környezet A klíma, ózon, sztratoszféra, energia kímélés Atmoszféra Víz, esővíz felhasználás, tisztítás utáni újra használat Talaj, altalaj, talajcserék helyett talajkezelés Élettani környezet zaj vibráció, vizuális zavarás Legfontosabb az ember védelme 1

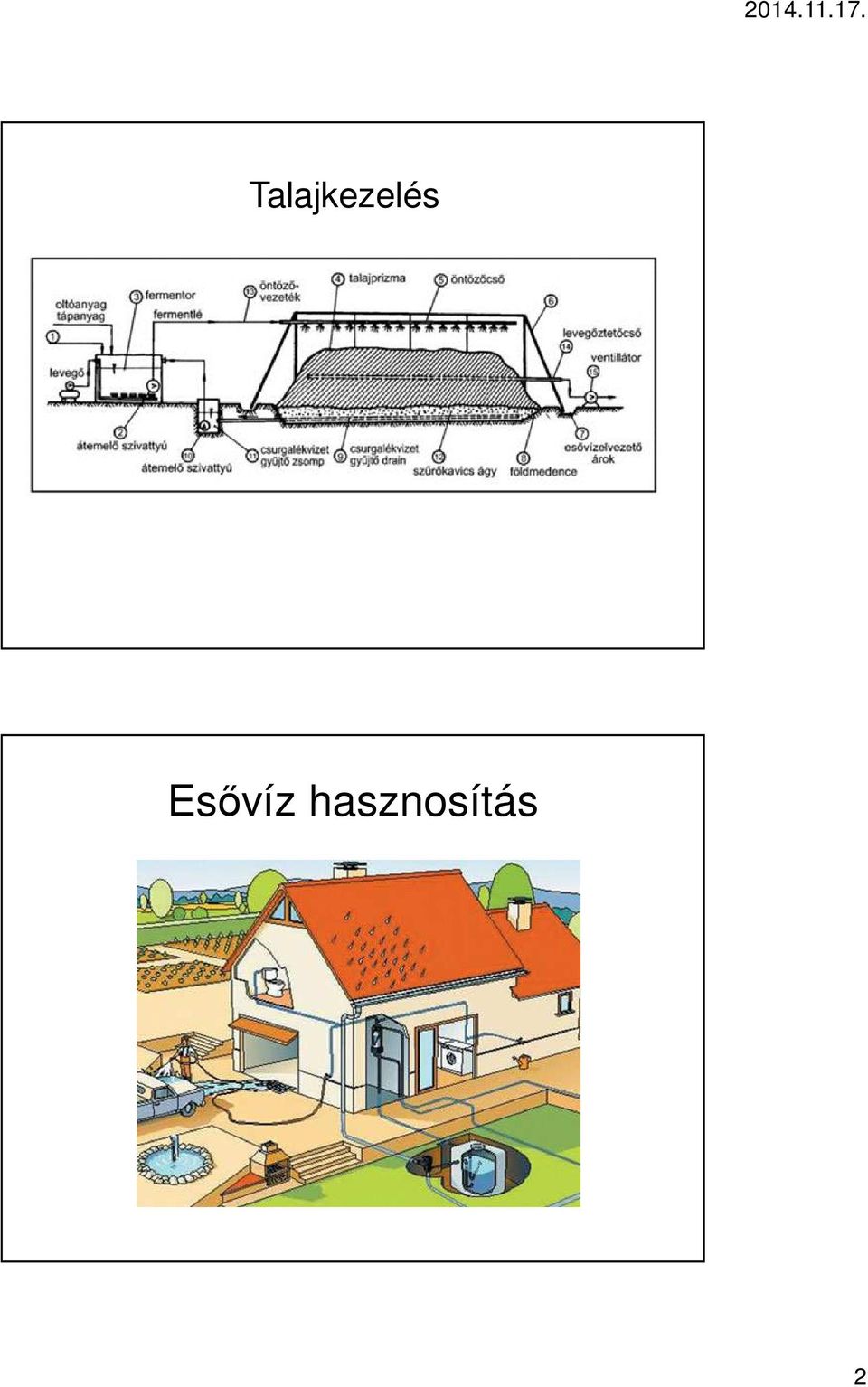

2 Talajkezelés Esővíz hasznosítás 2

3 2.Érintett emberi környezet Szemetelés Természetes források, talaj,altalaj, felszíni vizek, felszín alatti vizek Egészség Életminőség Kulturális ingó örökség Városi napi élet megzavarása INFRASTRUKTURÁLIS MUNKAHELY SAJÁTOSSÁGA Átmeneti felszerelések, Kisméretűek, kéziszerszámok, Nagyméretűek, építőgépek Kiegészítő és beépítésre váró anyagok Csövek, geotextília, zsaluzatok, állványzatok stb. Nagy mennyiségű üzemanyag Építőgépek tisztán tartása 3

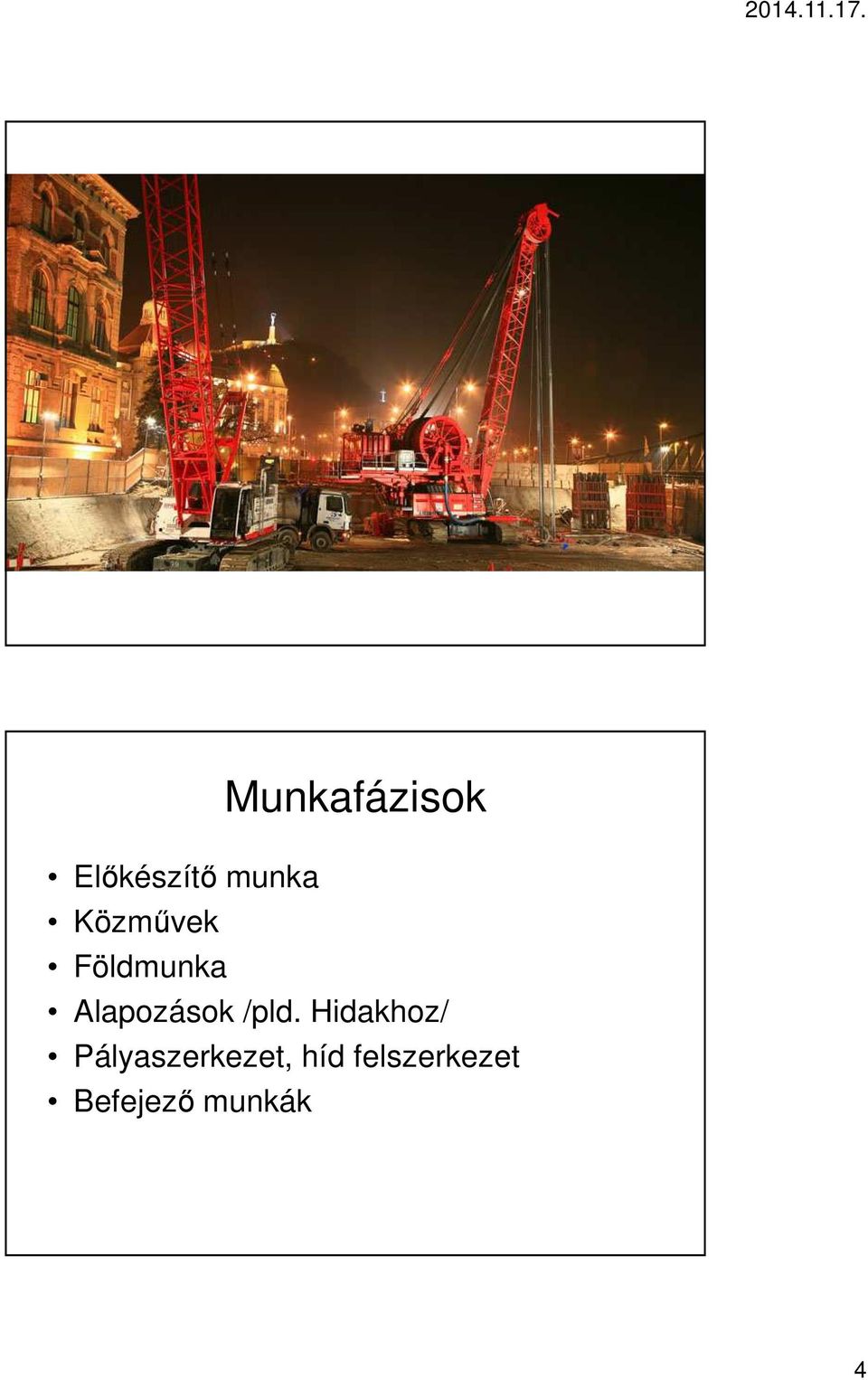

4 Munkafázisok Előkészítő munka Közművek Földmunka Alapozások /pld. Hidakhoz/ Pályaszerkezet, híd felszerkezet Befejező munkák 4

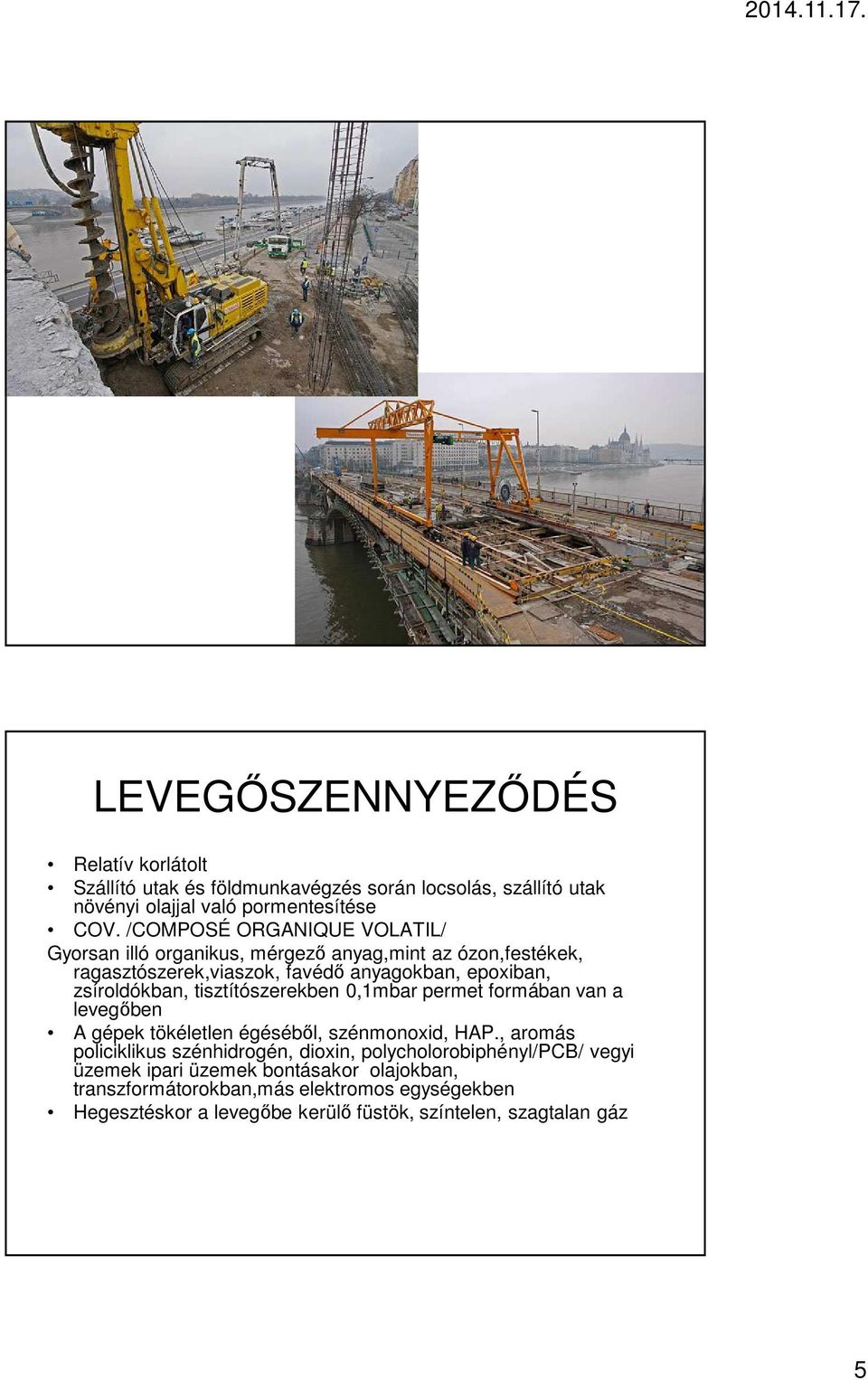

5 LEVEGŐSZENNYEZŐDÉS Relatív korlátolt Szállító utak és földmunkavégzés során locsolás, szállító utak növényi olajjal való pormentesítése COV. /COMPOSÉ ORGANIQUE VOLATIL/ Gyorsan illó organikus, mérgező anyag,mint az ózon,festékek, ragasztószerek,viaszok, favédő anyagokban, epoxiban, zsíroldókban, tisztítószerekben 0,1mbar permet formában van a levegőben A gépek tökéletlen égéséből, szénmonoxid, HAP., aromás policiklikus szénhidrogén, dioxin, polycholorobiphényl/pcb/ vegyi üzemek ipari üzemek bontásakor olajokban, transzformátorokban,más elektromos egységekben Hegesztéskor a levegőbe kerülő füstök, színtelen, szagtalan gáz 5

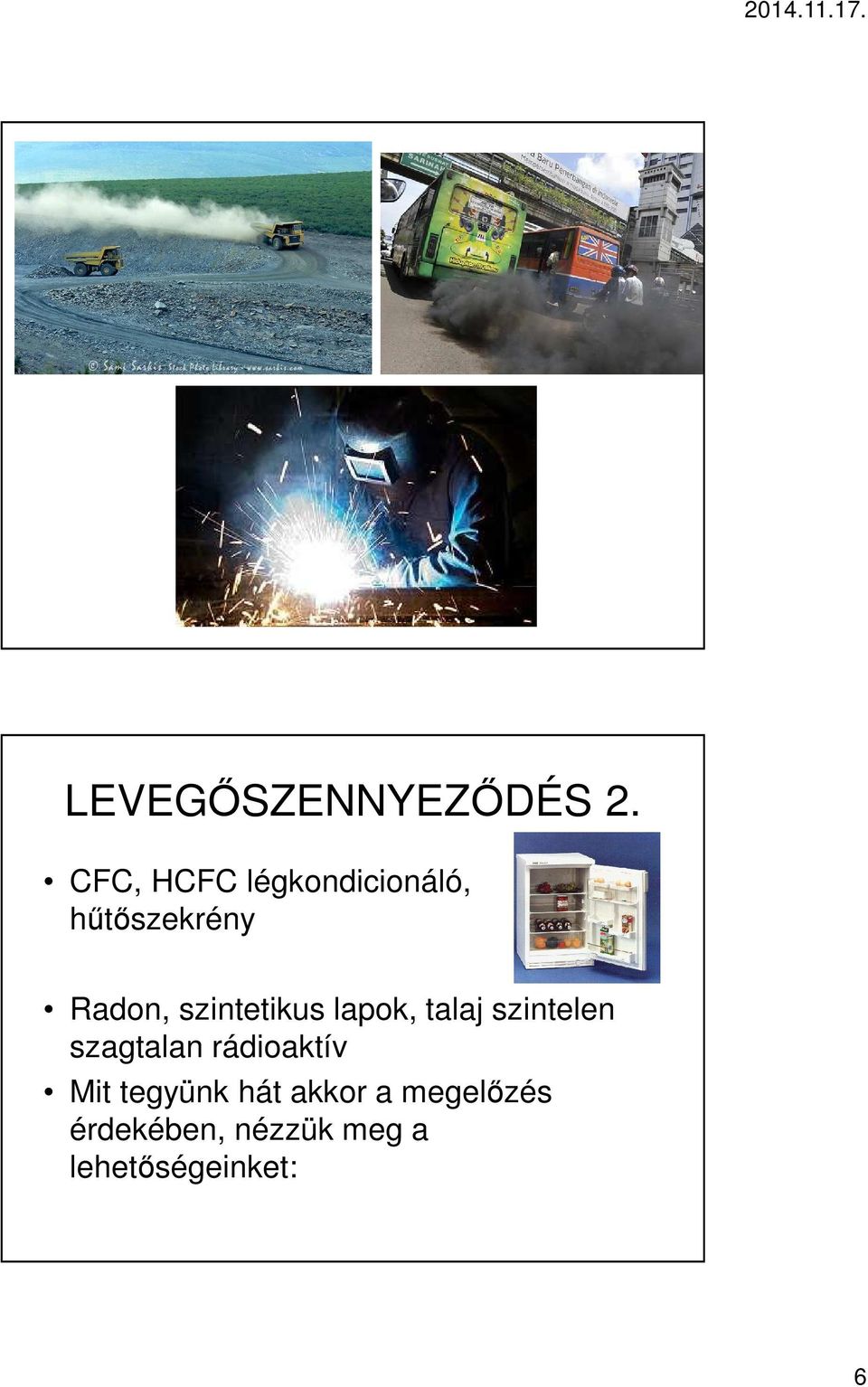

6 LEVEGŐSZENNYEZŐDÉS 2. CFC, HCFC légkondicionáló, hűtőszekrény Radon, szintetikus lapok, talaj szintelen szagtalan rádioaktív Mit tegyünk hát akkor a megelőzés érdekében, nézzük meg a lehetőségeinket: 6

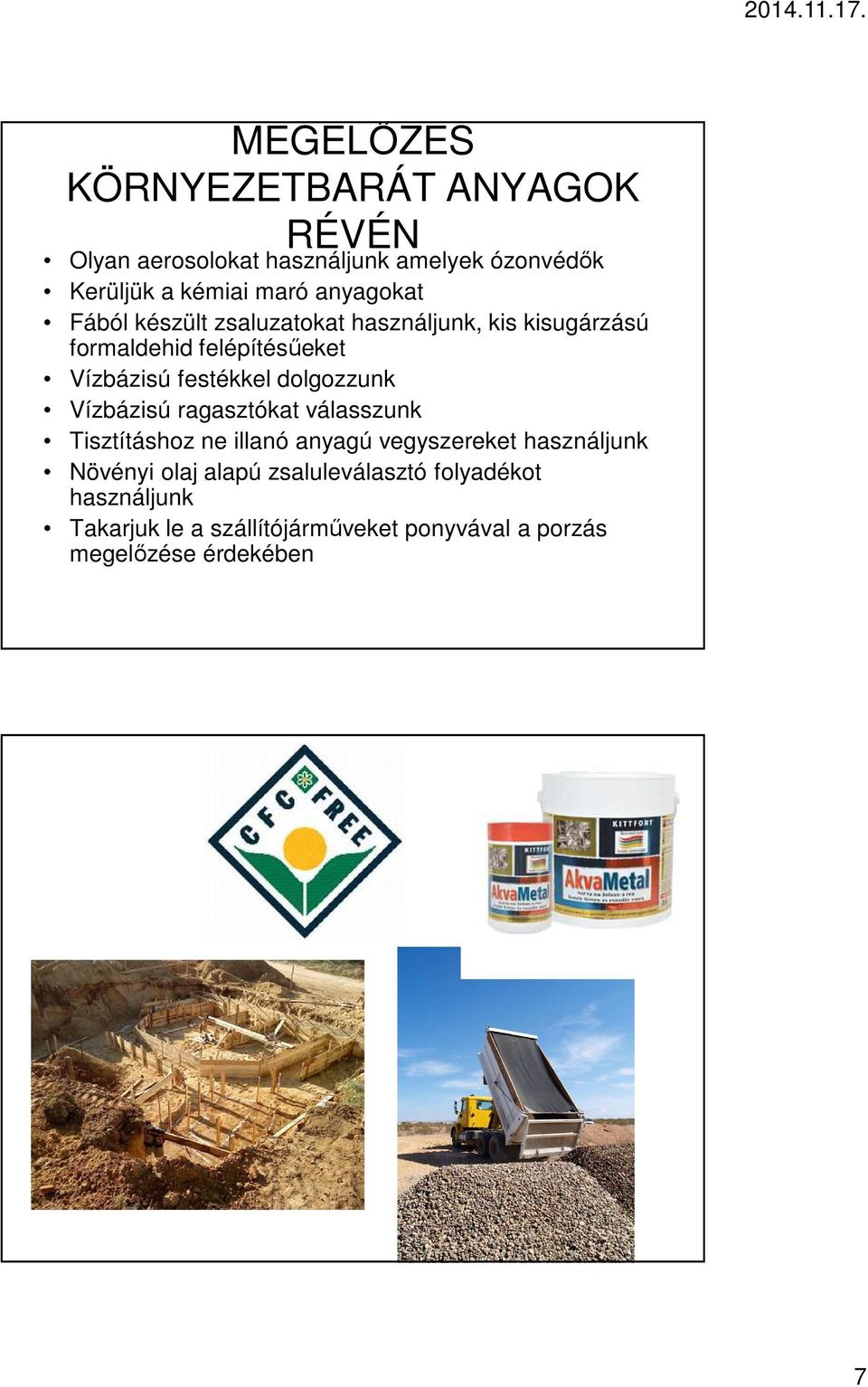

7 MEGELŐZÉS KÖRNYEZETBARÁT ANYAGOK RÉVÉN Olyan aerosolokat használjunk amelyek ózonvédők Kerüljük a kémiai maró anyagokat Fából készült zsaluzatokat használjunk, kis kisugárzású formaldehid felépítésűeket Vízbázisú festékkel dolgozzunk Vízbázisú ragasztókat válasszunk Tisztításhoz ne illanó anyagú vegyszereket használjunk Növényi olaj alapú zsaluleválasztó folyadékot használjunk Takarjuk le a szállítójárműveket ponyvával a porzás megelőzése érdekében 7

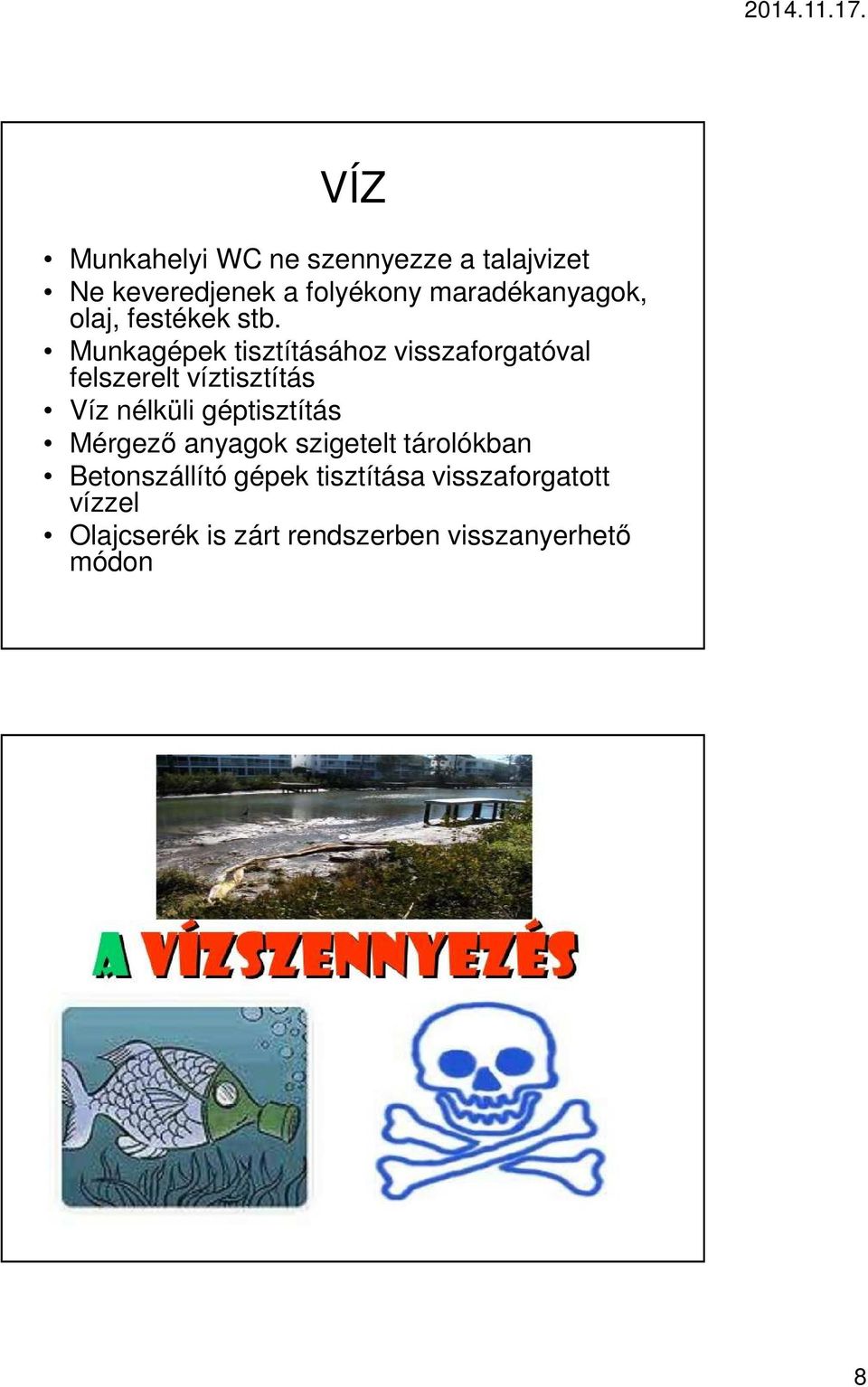

8 VÍZ Munkahelyi WC ne szennyezze a talajvizet Ne keveredjenek a folyékony maradékanyagok, olaj, festékek stb. Munkagépek tisztításához visszaforgatóval felszerelt víztisztítás Víz nélküli géptisztítás Mérgező anyagok szigetelt tárolókban Betonszállító gépek tisztítása visszaforgatott vízzel Olajcserék is zárt rendszerben visszanyerhető módon 8

9 TALAJ Földmunka optimalizálás,hossz szelvény kiegyenlítés, bevágási igény=töltés mennyiség A földmunkával takarékoskodni=energiatakarékosság Gépek olajcsepegését alá szerelt ponyva segítségével felfogni Munkagépek munkahelyi üzemanyag feltöltése zárt rendszerben Talajcsere helyett meszezés ha a talaj agyagtartalma 7%-nál magasabb Ne burkoljunk le mindent és tegyük vízzáróvá, lélegző burkolatok Olaj 9

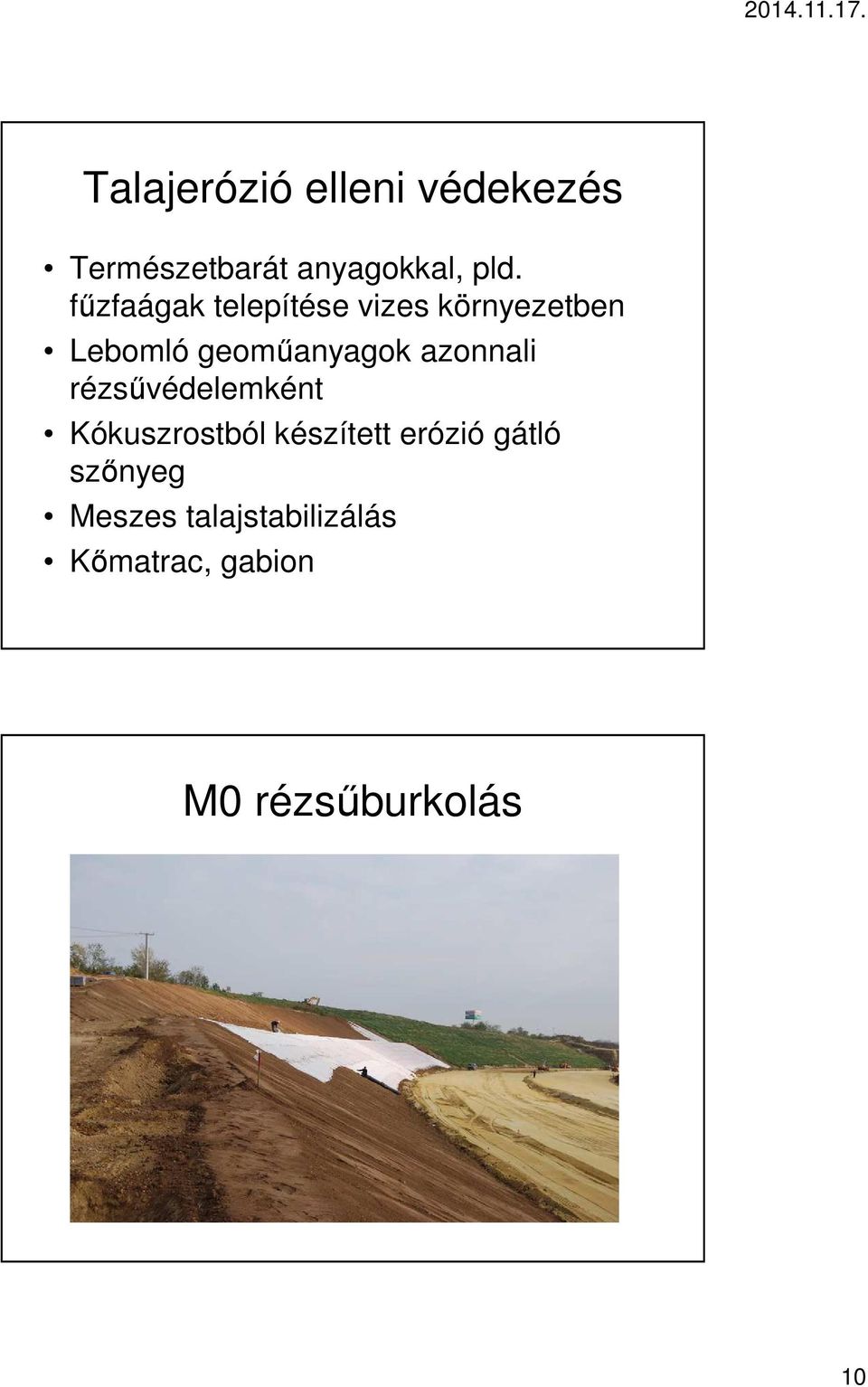

10 Talajerózió elleni védekezés Természetbarát anyagokkal, pld. fűzfaágak telepítése vizes környezetben Lebomló geoműanyagok azonnali rézsűvédelemként Kókuszrostból készített erózió gátló szőnyeg Meszes talajstabilizálás Kőmatrac, gabion M0 rézsűburkolás 10

11 Gabion, 21 sz. főút Salgótarján Kókuszrostból készült szőnyeg rézsűre Meszes talajstabilizáció 11

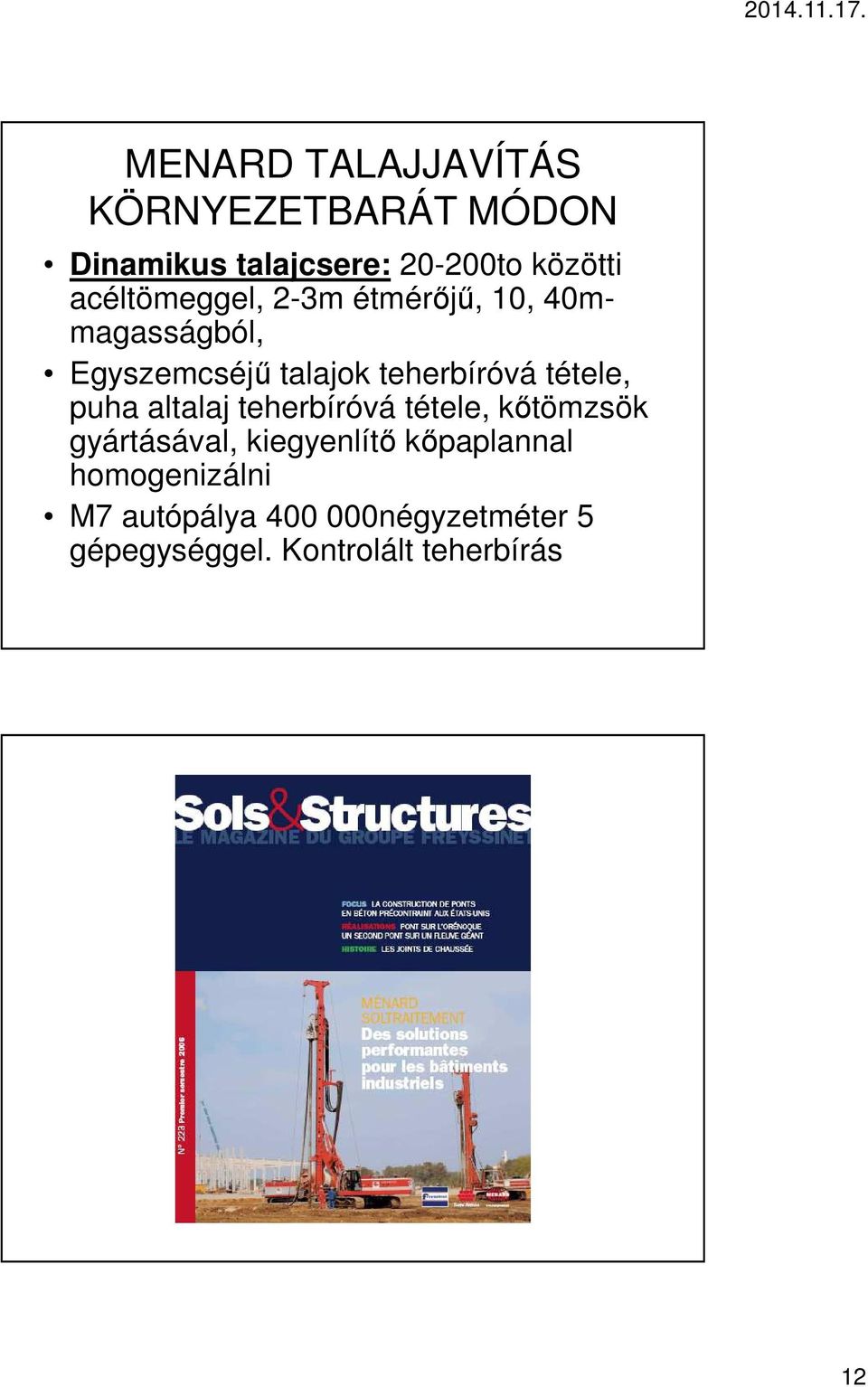

12 MENARD TALAJJAVÍTÁS KÖRNYEZETBARÁT MÓDON Dinamikus talajcsere: to közötti acéltömeggel, 2-3m étmérőjű, 10, 40mmagasságból, Egyszemcséjű talajok teherbíróvá tétele, puha altalaj teherbíróvá tétele, kőtömzsök gyártásával, kiegyenlítő kőpaplannal homogenizálni M7 autópálya négyzetméter 5 gépegységgel. Kontrolált teherbírás 12

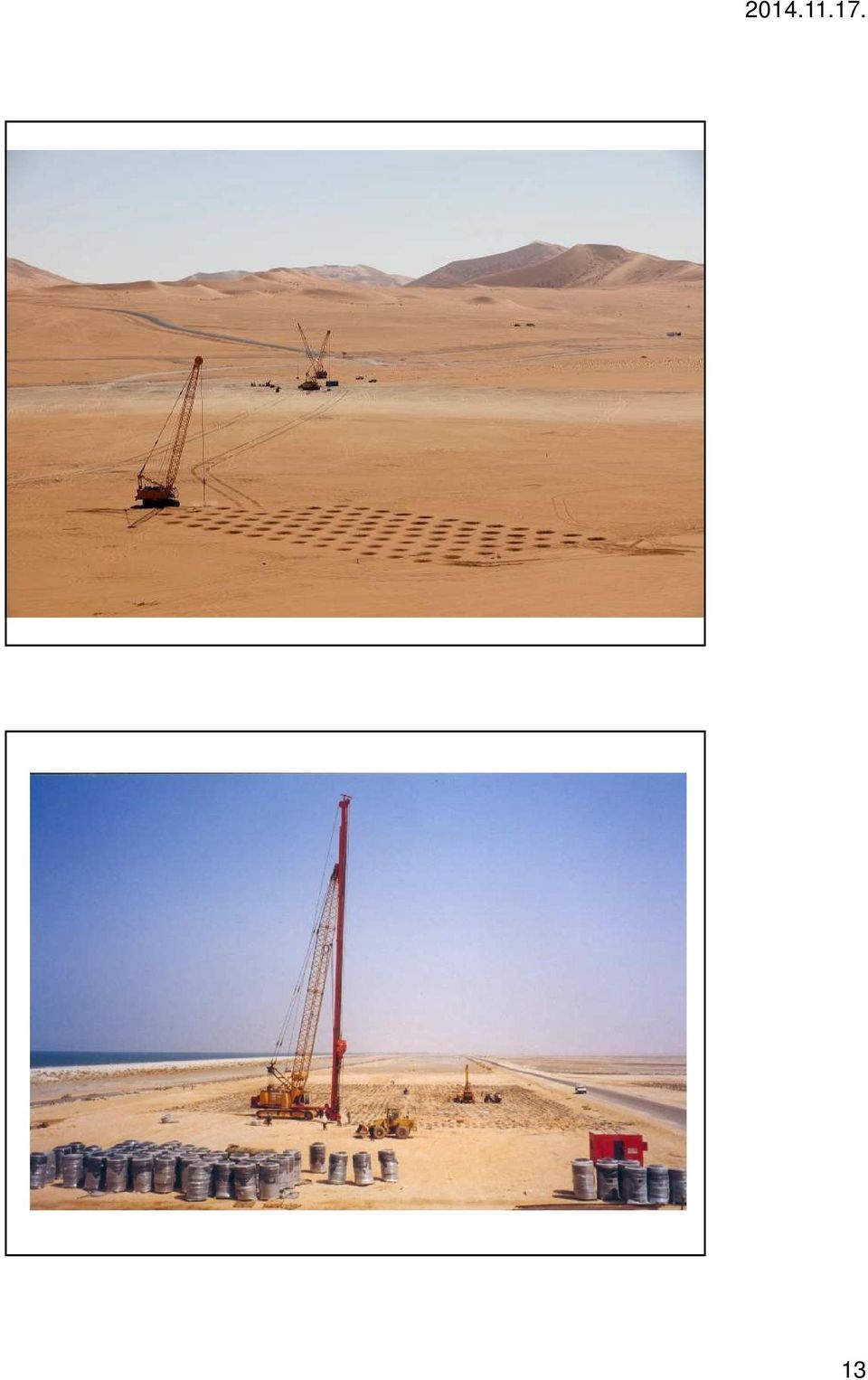

13 13

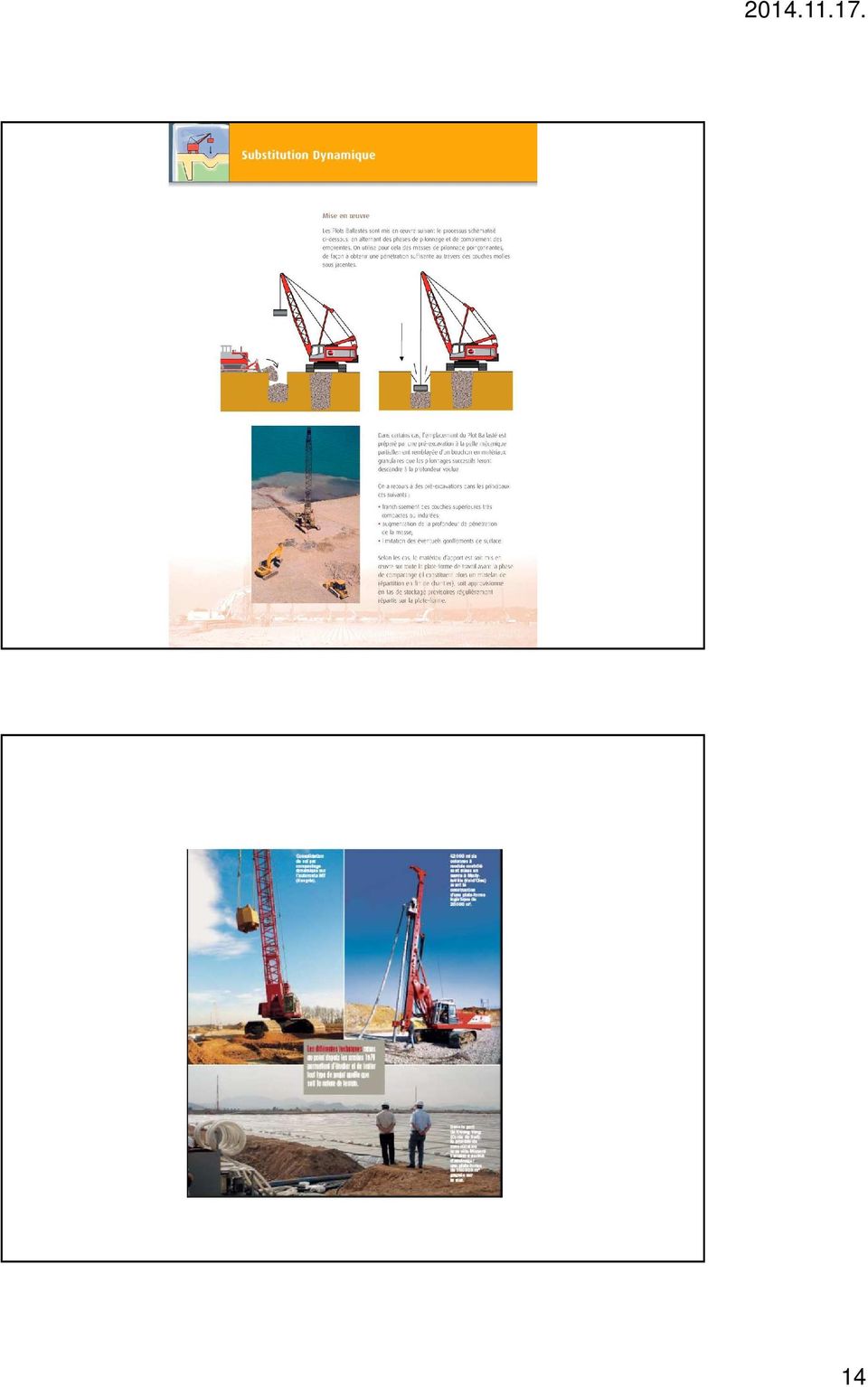

14 14

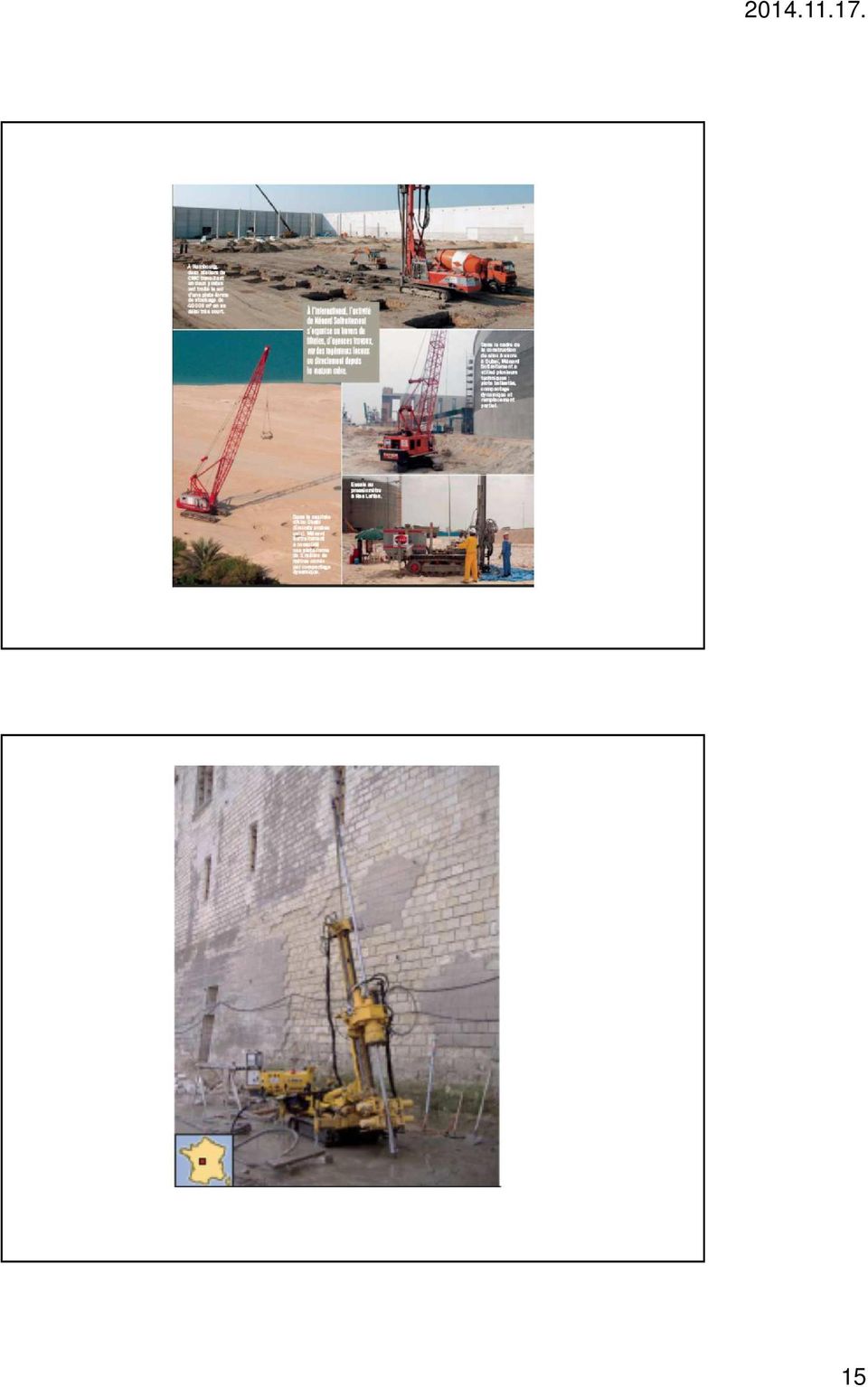

15 15

16 CMC Hidak háttöltés süllyedésének mérséklésére 15m hosszon,40-60cm átmérőjü beton cölöpök sajtolása a teherbíró rétegig Kőpaplan kiegyenlítés, 5 év alatt 5cm-nél nagyobb süllyedés nem keletkezik Gyorsvasút esetében 30m és sűrűbben készül, a süllyedés értéke 1cm-en belüli 16

17 ÖKO-BAU, ZÖLD MUNKAHELY ISO Külső szervezet tanúsítja,hogy az adott cég a környezeti elemekre is figyelemmel biztosítja a környezeti követelmények és előírások betartását 17

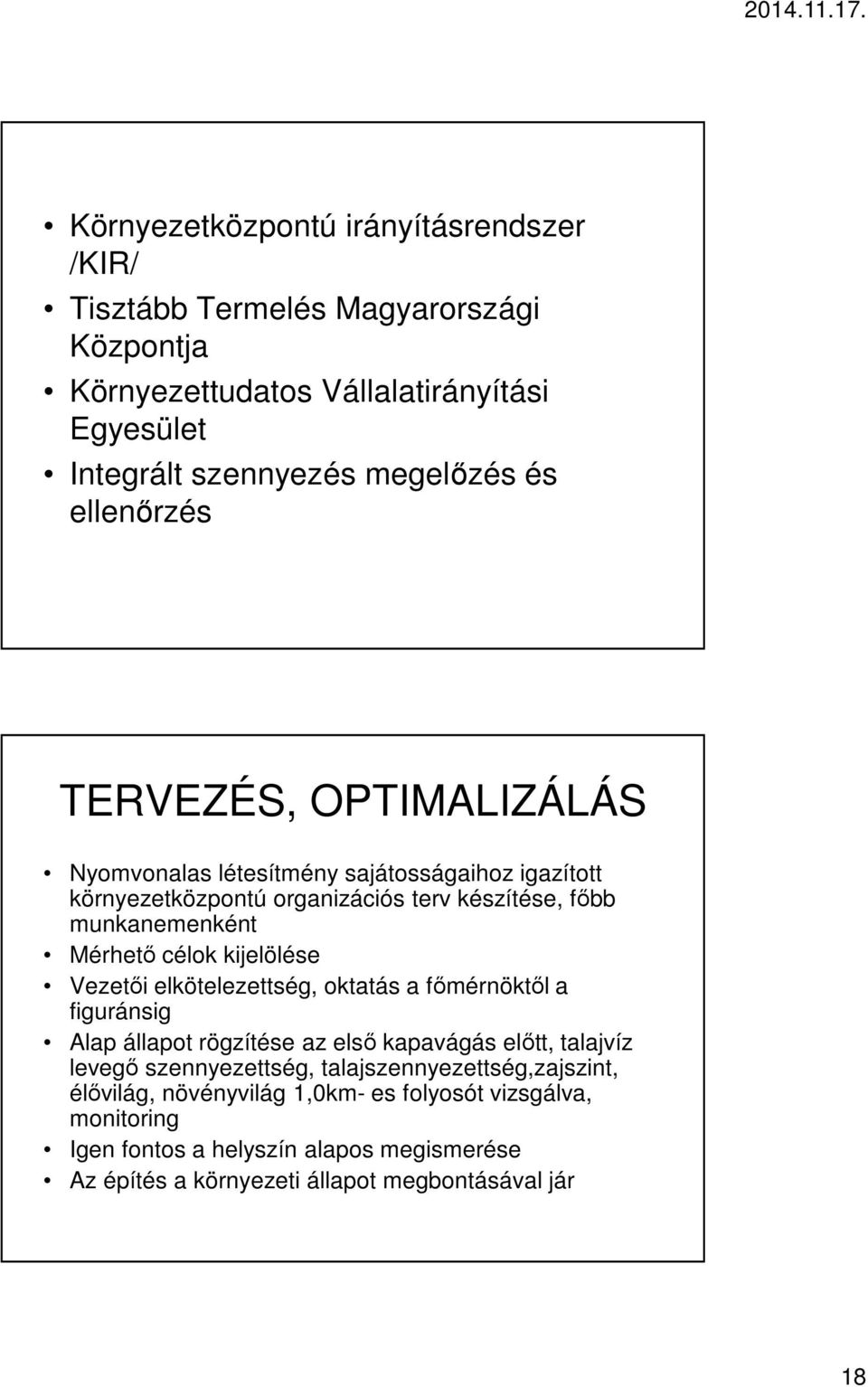

18 Környezetközpontú irányításrendszer /KIR/ Tisztább Termelés Magyarországi Központja Környezettudatos Vállalatirányítási Egyesület Integrált szennyezés megelőzés és ellenőrzés TERVEZÉS, OPTIMALIZÁLÁS Nyomvonalas létesítmény sajátosságaihoz igazított környezetközpontú organizációs terv készítése, főbb munkanemenként Mérhető célok kijelölése Vezetői elkötelezettség, oktatás a főmérnöktől a figuránsig Alap állapot rögzítése az első kapavágás előtt, talajvíz levegő szennyezettség, talajszennyezettség,zajszint, élővilág, növényvilág 1,0km- es folyosót vizsgálva, monitoring Igen fontos a helyszín alapos megismerése Az építés a környezeti állapot megbontásával jár 18

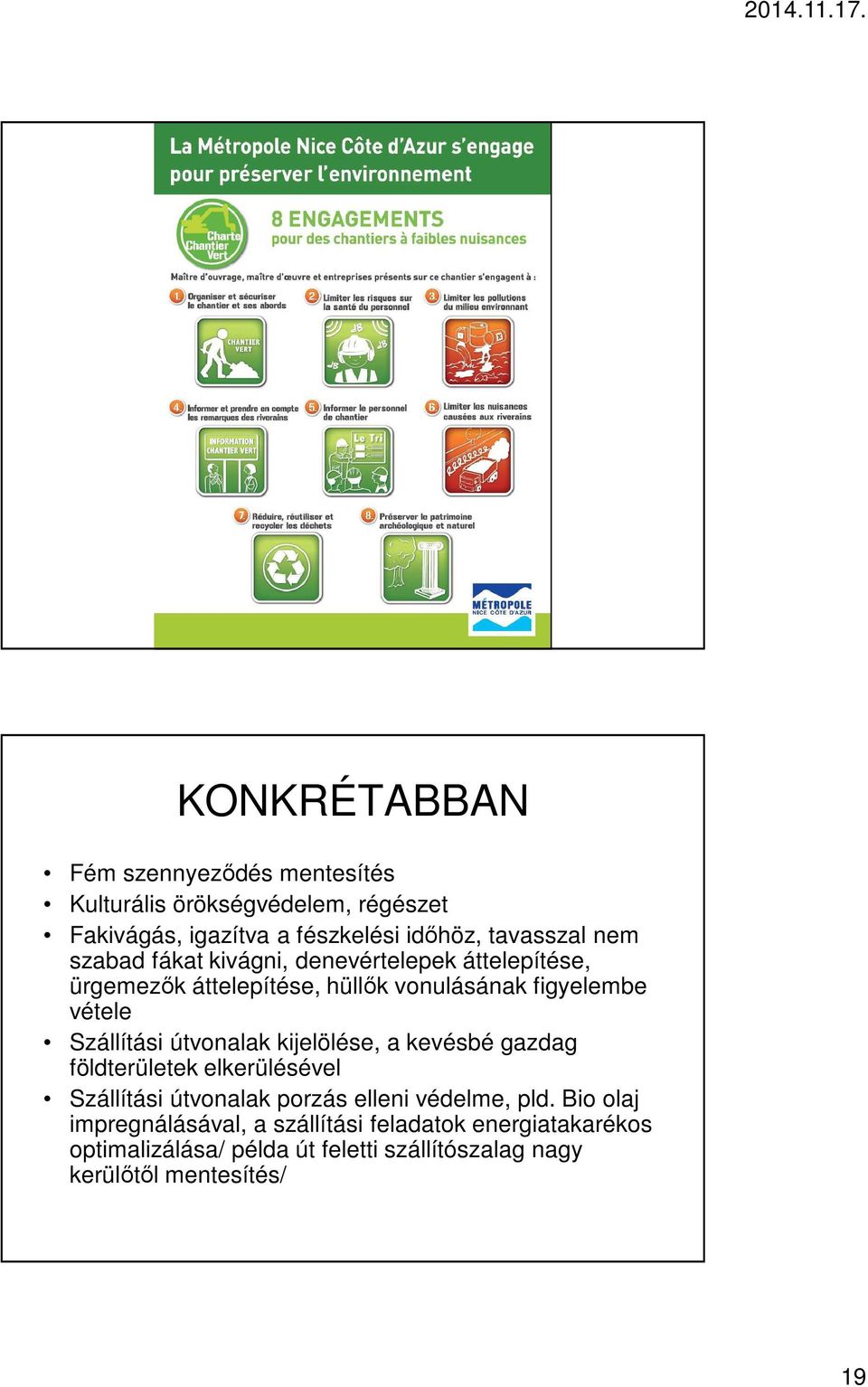

19 KONKRÉTABBAN Fém szennyeződés mentesítés Kulturális örökségvédelem, régészet Fakivágás, igazítva a fészkelési időhöz, tavasszal nem szabad fákat kivágni, denevértelepek áttelepítése, ürgemezők áttelepítése, hüllők vonulásának figyelembe vétele Szállítási útvonalak kijelölése, a kevésbé gazdag földterületek elkerülésével Szállítási útvonalak porzás elleni védelme, pld. Bio olaj impregnálásával, a szállítási feladatok energiatakarékos optimalizálása/ példa út feletti szállítószalag nagy kerülőtől mentesítés/ 19

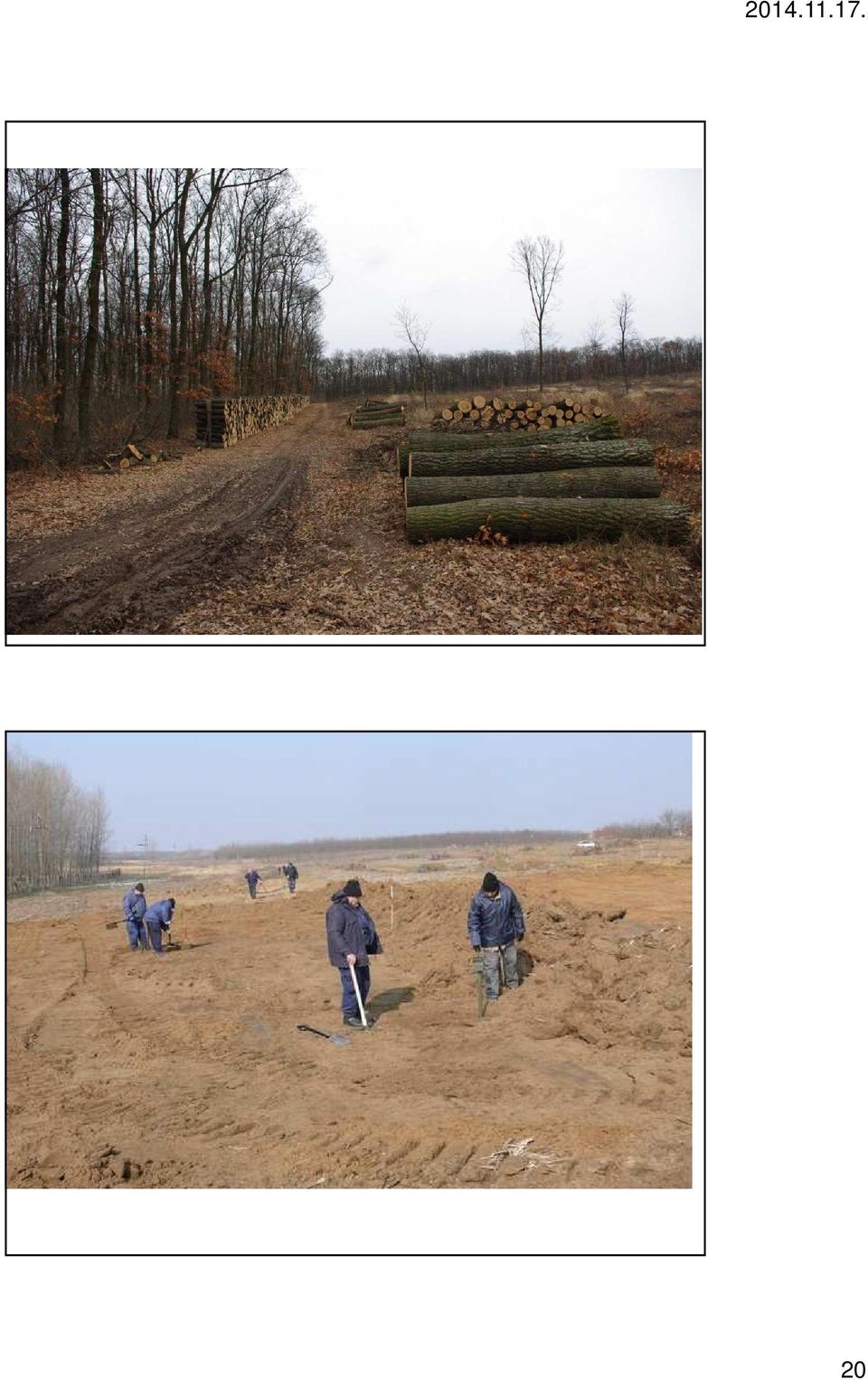

20 20

21 HUMUSZLESZEDÉS Zajvédő sáncként is felhasználható, ha okosan jelöli ki az építés vezetője, 2,5m-nél ne legyen magasabb, pillangósokkal bevetni Csak a szükséges és elégséges mértékben szedjük le a termőréteget, növény és talajtani szakvélemény ma már alapkövetelmény. A felesleges termőföld hasznosítsa kisebb aranykorona értékű földek javítása Humuszmennyiség megőrzése az illetéktelen szállítókkal szemben 21

22 MÁSODLAGOS NYERSANYAGOKRÓL Természeti erőforrásokkal /primer anyagok/ való gazdálkodás szerepe megnőtt,anyagtakarékos technológiák előtérbe kerültek, másodlagos /szekunder/nyersanyagok, ipari melléktermékek, hulladékok beépítése igénnyé vált Bányameddő, kohósalak, erőművi pernye töltésekbe, aszfaltgyártásnál mészkőliszt kiváltására,építési hulladék Újrahasználat, mart aszfalt,újrahasznosítás recyclage, Hulladékhasznosítás, átalakítás nélkül, kis átalakítással, Hulladék ártalmatlanítás /M6/ 22

23 ÉPÍTÉSI HULLADÉKRÓL Talaj, kőzet, pld. közműépítésekből kikerülő vegyes anyag újrahasznosítása, gyenge betonná alakítása, öntömörödő és könnyen bontható módon visszahasznosítani, speciális gépen keverve Útbontási törmelék, óbeton mart aszfalt stb. Építési törmelék Építési munkahelyi hulladék, keverék ásványi és nem ásványi eredetűek Mobil újrahasznosítás, stabil újrahasznosító telep 23

24 24

25 A MINŐSÉGI KÜSZÖBÖT FIGYELEMBE VÉVE Az anyag idő és fagyálló legyen Elégítse ki az útépítés mechanikai követelményeit Ha önmagában nem is hasznosítható, vizsgálni kell keveréssel nem lehet-e használhatóvá tenni. Előnyök: a jó minőségű anyagokkal takarékoskodunk, szállításkapacitással takarékoskodunk, költségekkel takarékoskodunk Folyamatos feldolgozással a táj és a környezetvédelmet is szolgáljuk A PERNYÉRŐL TÖBBET Pernye, 184 millió tonna fekszik depókban hazánkban, felhasználás a cementgyártás során, töltésépítéshez magas teherbírás érhető el, olvadási kárra nem veszélyes térfogatsűrűsége alacsony kisebb terhet jelent az altalajra a konszolidáció rövidebb, híd háttöltésekhez is kedvezően használható 60% cementgyártáshoz, 17% töltéshez, 14% hulladék anyagok stabilizálására, Útépítés védőréteghez,5% habarcsokhoz, 2% aszfaltkeverékbe 25

26 Hideg és meleg eljárású újrahasznosítás az útpályaszerkezeteknél, öko technológiák Meglévő utak felújításánál, makadám alapú utak hideg remix, bitumen, cement habosított bitumen, ezek keveréke, új homogén alap készítése Meleg remix a régi aszfaltréteg újrahasznosítással Helyszíni, telepi remixek Gondos mérlegeléssl és gazdaságossági elemzéssel szabad csak alkalmazni Vízzel való takarékoskodás Kialakítani a mosókban ülepítő medencét másnap újra felhasználható az egyszer már mosásra használt víz, betonkeverés utáni vizes tisztításnál ugyanez a megoldás Innovatív külföldi megoldás építőgépek tisztítása víz nélkül. Mikro granulátum, szódabikarbóna, sűrített levegő Használati víz mérése, ellenőrzés 26

27 EGYÉB INNOVATV KÖRNYEZETKÍMÉLŐ MEGOLDÁSOK Alagút építése a szállítási távolságok csökkentésére Alacsony hőmérsékletű aszfaltok, repce, napraforgó olaj a bitumen helyett, 20-25% energia megtakarítás Zajszegény aszfaltok Ivóvízvezeték ellenőrzése vizes fertőtlenítés helyett ultraviola sugárzással, 100m-nél 24000liter víz megtakarítás SVÁJC, Aszfaltkeverő energiáját napenergia felhasználásával érték el első Európában 27

28 EGYÉB JÓ GYAKORLAT Régi vezetékek rehabilitációja bontás nélkül, béleléssel Építőgépek munkahelyi üzemanyag ellátása mobil szivattyúval elkerülve az olajfolyást Ponyva a gépek alatt az olajcsepegés összegyűjtésére Roppantásos technológia városi környezetben bontásoknál KÖRNYEZETFELELŐS MÉRNÖKÖT A MUNKAHELYEKRE Zöldstratégia, betartásának ellenőrzése A mérhető környezetvédelmi célok teljesítésének folyamatos nyomon követése Folyamatos oktatása az elérendő környezetvédelmi célok teljesítése érdekében Környezeti kockázatkezelési program Beszállítók minősítése Nem megfelelőségek külön kezelése, a korrekciók időbeni megtétele 28

29 TOVÁBBÁ A forrásnál igyekezzünk megszüntetni a káros anyag kibocsátás mértékét Papírmentes irodára törekvés Kíméletes termék, cédrus jegy Várható szénmonoxid kibocsátás vizsgálata már a versenyeztetés idején Ösztönözni a közbeszerzések során a környezetbarát megoldásokat Szelektív hulladékgyűjtés tárolás szállítás Veszélyes hulladékok 102/1996 (VII.12.) Korm. Rendelet a bázeli egyezmény alapján született meg A hulladékok minősítése és veszélyességi osztályba sorolása Nyilvántartás adminisztráció Kezelési szabályok Hatósági intézkedések és kötelezettségek Kettősfalu tározótartályok a talajszennyezés megelőzése érdekében 29

30 Veszélyes hulladékok 2 Ökotoxikus hulladékok bioakkumuláció vagy toxikus hatás révén biotikus azonnali, vagy késleltetett hatást vált ki Mérgező anyagok Begyűjtéssel átvehető veszélyes hulladékok, V54908 Bitumen, aszfalt, V54909 Kátrány, V35501 Akkumulátorok Közmű kiváltások Szállítási útvonalak, depóniák Kis szélességű árkok kábelek részére Felhagyott vezetékek kiszedése Geofizikai módszerek a föld alatti vezetékek megkeresésére Sajtolás, átfúrás a teljes bontás helyett Városi villamosvezetékek föld alá helyezése 30

31 ELLENŐRZÉS, Visszacsatolás Tervezd, valósítsd meg ellenőrizd, korrigálj, ha kell Ellenőrző listák szükségesek Büntetés előre kihirdetése súlyos szabályszegés esetére A monitoring működtetése az építés befejezése után is 5 évig, Svájcban helyenként évig A tapasztalatok írásos rögzítése 31

32 EGYÉB PRAKTIKÁK Kerítés még építés előtt Pókbangó Gyalogos közlekedési útvonal megtervezése előre Ki és beléptető rendszer A napi ki és bejáratok megállapítása az előírások betartásának ellenőrzése Elsősegélyhely kijelölése TOVÁBBÁ Zsalu leválasztó olaj, a növényi eredetű előnyben részesítése Lekapcsolni a villanyokat az irodákban Megszüntetni a csapok csepegését Elkerülni az ismétlődést Anyagválasztásoknál a környezeti szempontok is legyenek figyelembe véve 32

33 MASLOW TÉZISE Mindent lehet holnap jobban csinálni mint ma, mert a ma tapasztalata a holnapi munkába beépül MULTIKRIÉRIUM SZERINTI OPTIMALIZÁLÁS Vasúti szállítás előtérbe helyezése Ha van lehetőség a folyami szállítás kihasználása Őshonos növények telepítése Nem átvezetni csak az időszakos vízfolyásokat, hanem azokat tárolni az építés során hasznosítani, befejezéskent látványos bio parkká alakítani 33

34 ÚTÉPÍTÉS EGYÉB LEHETŐSÉGEI Használt gumik hasznosítása, keverőtelepi támfalakhoz, aszfaltkeverékbe Üveghulladékok hasznosítása, aszfaltba keverés Mezőgazdasági utak esetében nem teljes szélességű burkolás hanem csak két aszfaltcsík Műanyagok SYNTUEN keréknyomályú ellenállást döntően javítja Aszfaltokról 100%-ban újrafelhasználható, hulladék, vagy érték Trendek:klasszikus öntött aszfalt o C-on keverik, o C között építik, Környezetkímélő öntött aszfalt: o C-on keverik, o C-on építik be, csökken a zsugorodás 1,1mmről 0,6mm-re, Energia megtakarítás akár 30%-al is lehet, káros gázkibocsátás csökkentés, káros oxidáció elmarad 1 t aszfaltból: 85kg bitumen, 250 kg filler, 665 kg kőváz nyerhető vissza 34

35 BITUMENFELHASZNÁLÁS A VILÁGBAN Észak Amerika: évi 38 millió t Dél Amerika:5 millió t Európa:19 millió t Afrika:2-3 millió t Kína: 10 millió t Franciaország:3 millió t Magyarország: 0,23 millió t 35

36 10-40 o C-os aszfalt USA,Kanada: habosított bitumen, a bitumen viszkozitását javítva víz bepermetezésével mikrobuborékokat képezve, de hideg eljárással készítve, szagtalan veszélytelen eljárás Kiváltja a hagyományos bitumen drága adalékanyagát amivel alacsonyabb hőfokon is lehet gyártani aszfaltot 180 o C helyett o C-on Zöld aszfalt építés, Vancouver, Kanada 36

37 SVÉDORSZÁG ZÖLD ASZFALT 2009 óta van meg a recept, 20-70% -al kevesebb káros anyag kibocsátás 120fokon gyártják Növényi eredetű olajokból készül a ragasztóanyag, kiváltja a bitument Lenmagolaj, ricinusolaj, repceolaj, szójabab, napraforgó olajfa gyantája, melasz hulladék, rizs keményítő, burgonya, cellulóz, cukor, természetes gumi, Kisérletek több országban F, L, B, CH Használt gumik az aszfaltba Öko aszfaltnak is nevezik, 20%-ban gumi őrleményt tartalmaz,usa, Brazilia 30%-al növeli ugyan az árakat, de 40%-al tartósabb aszfalt állítható elő belőle Kétszeres élettartam a hagyományos aszfalttal szemben év Ne csak a cementgyárakban égessék el a használt gumikat 37

38 Zajszegény aszfaltokat a városokba Bochumi Egyetem olyan hatásos zaj elleni aszfaltot komponált amely akár 8,5 db/a/-val is csökkenti a burkolati zajt. 40km/óra felett az aszfaltokon már nem a motorzaj dominál, hanem a kerék és az aszfalt közötti kontaktusból eredő zaj Finom szemcse, polimer adagolás Mintha a forgalom ¼-el csökkenne Szemben a drén aszfaltokkal, melyek élettartama 10 év, sokkal tartósabb 38

39 Továbbra is az aszfaltokról, langyos aszfalt CH, F, Kanada a klasszikus aszfalt helyett 40 o C- nál alacsonyabb hőmérsékletű aszfalttal dolgozik Klasszikus keverés: o C, innovatív aszfalt:120 o C Beépítés, klasszikus: o C, új megoldás: 110 o C, hengerelhető o C-ig TRÜKKJE: Másféle bitumen gyártástechnológia, emulzió, habosított bitumen alkalmazása, a klasszikus kemény bitumen helyett 39

40 KÖRNYEZETBARÁT ASZFALT CH: 15% S: 8% D: 7% F: 1,3% H: 0% ENERGIAMEGTAKARÍTÁS, KÁROSANYAG MÉRSÉKLÉS Aszfaltkeverés napenergia hasznosítással Hagyományos aszfalt: 180MJ/négyzetméter, langyos aszfalt 90MJ/négyzetméter Káros anyag kibocsátás: 12kg/m 2 helyett 6kg/m 2 Nem kell melegíteni a motorokat reggel, indítás után van olyan kapacitása ami szükséges Gyorsítás lassítás mérsékelt gázadással Alapjárat 3 perc után leállás Boston 5 percig járathatja 15 perc szünet következik 40

41 ENERGIAIGÉNY 1 t előállításához: Hagyományos forró aszfalt:700mj Beton burkolat:700mj Zúzottkő alap: 100MJ Talajstabilizáció cementtel:180mj 1 joule=10 dkg tömeg 1 m magasra emelése, 1Nxm 1km út 3,75m sávja energiaigénye Aszfalt MJ Szállítás MJ Építőgépek MJ MJ 41

42 Összegzés Harmóniában maradni a természettel, a dolgozókat érzékennyé nevelni a környezetvédelemre, az új lehetőségekkel élni Tervezni,végrehajtani, visszacsatolni minden részmunkát környezetkímélő módon, tervezni napi ellenőrzés monitoring építés után Sok kis odafigyeléssel apró praktikákkal is nagy eredmények mutathatók ki többlet ráfordítás, pénzfelhasználás nélkül Képzés, ellenőrzés, büntetés Jó gyakorlat átvétele, hibák ismétlődésének elkerülése Autópálya a fák felett, Sao Paolo elkerülő út, Brazília 42

43 Felhasznált irodalom Environnement et projet d infrastructure, 2012 Paris ASTEC systemes pour enrobé tied USA MENARD site: INTERNET Guide des chantier propres Chantier de construction région Wallone Chantier vert Canada Guide d economie d energie pour la réfection des routes á l intention des entrepreneurs canadiens en construction routiere Canada Viasphalt Eurovia Paris Technologies d asphaltage á l aide de béton bitumineux tiede point de vue d un entrepreneur en construction routiere Canada Guide de surveillance 2011, Quebec KÖSZÖNÖM A LEHETŐSÉGET ÉS AZ AKTÍV FIGYELMET NOVEMBER 6. 43
