1 Nilfisk C Nilfisk C Üzemeltetési útmutató

2 Copyright 2008 Nilfi sk

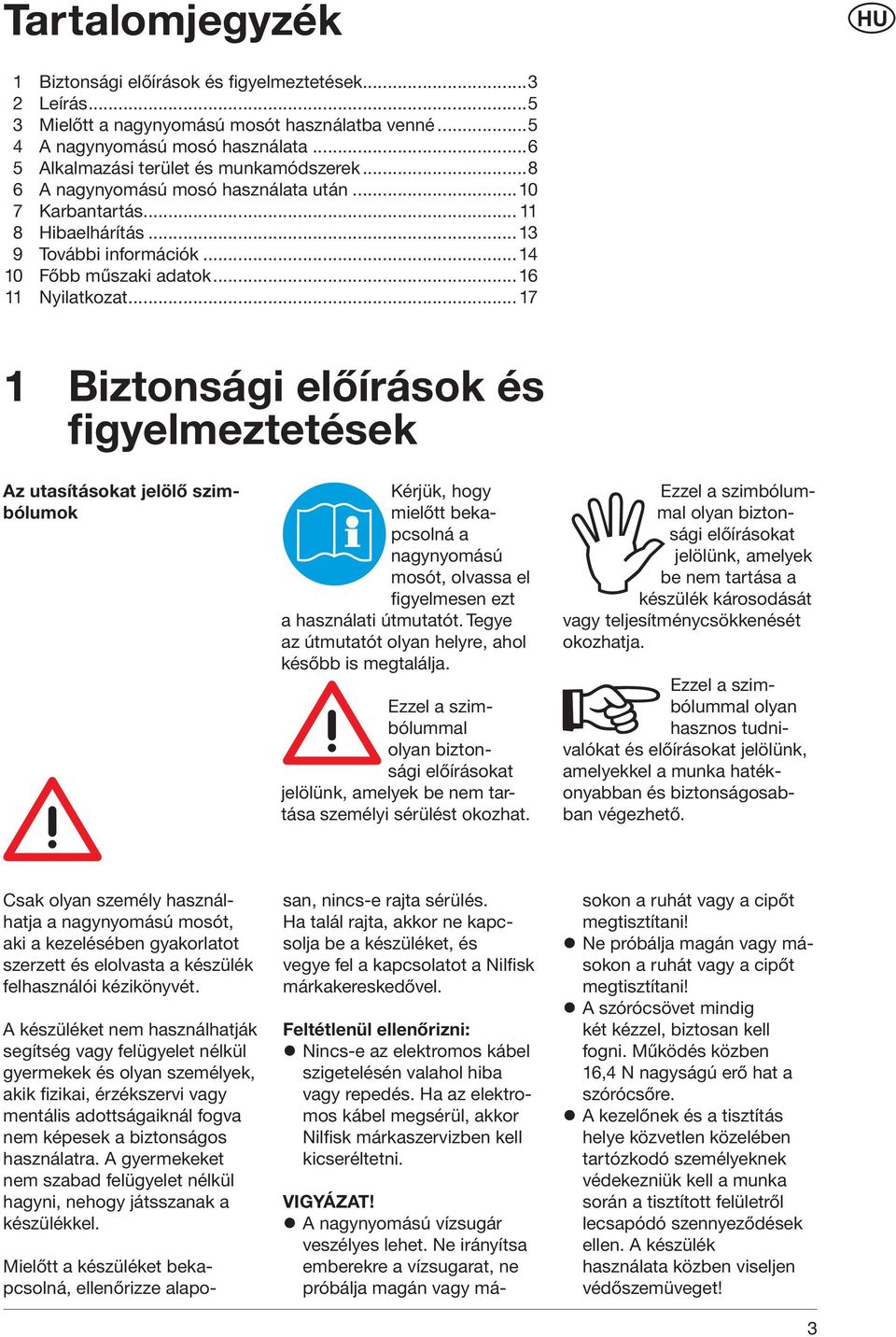

3 Tartalomjegyzék 1 Biztonsági előírások és figyelmeztetések Leírás Mielőtt a nagynyomású mosót használatba venné A nagynyomású mosó használata Alkalmazási terület és munkamódszerek A nagynyomású mosó használata után Karbantartás Hibaelhárítás További információk Főbb műszaki adatok Nyilatkozat Biztonsági előírások és figyelmeztetések Az utasításokat jelölő szimbólumok Kérjük, hogy mielőtt bekapcsolná a nagynyomású mosót, olvassa el figyelmesen ezt a használati útmutatót. Tegye az útmutatót olyan helyre, ahol később is megtalálja. Ezzel a szimbólummal olyan biztonsági előírásokat jelölünk, amelyek be nem tartása személyi sérülést okozhat. Ezzel a szimbólum- olyan bizton- mal sági előírásokat jelölünk, amelyek be nem tartása a készülék károsodását vagy teljesítménycsökkenését okozhatja. Ezzel a szimbólummal olyan hasznos tudnivalókat és előírásokat jelölünk, amelyekkel a munka hatékonyabban és biztonságosabban végezhető. Csak olyan személy használhatja a nagynyomású mosót, aki a kezelésében gyakorlatot szerzett és elolvasta a készülék felhasználói kézikönyvét. A készüléket nem használhatják segítség vagy felügyelet nélkül gyermekek és olyan személyek, akik fizikai, érzékszervi vagy mentális adottságaiknál fogva nem képesek a biztonságos használatra. A gyermekeket nem szabad felügyelet nélkül hagyni, nehogy játsszanak a készülékkel. Mielőtt a készüléket bekapcsolná, ellenőrizze alaposan, nincs-e rajta sérülés. Ha talál rajta, akkor ne kapcsolja be a készüléket, és vegye fel a kapcsolatot a Nilfisk márkakereskedővel. Feltétlenül ellenőrizni: Nincs-e az elektromos kábel szigetelésén valahol hiba vagy repedés. Ha az elektromos kábel megsérül, akkor Nilfisk márkaszervizben kell kicseréltetni. VIGYÁZAT! A nagynyomású vízsugár veszélyes lehet. Ne irányítsa emberekre a vízsugarat, ne próbálja magán vagy másokon a ruhát vagy a cipőt megtisztítani! Ne próbálja magán vagy másokon a ruhát vagy a cipőt megtisztítani! A szórócsövet mindig két kézzel, biztosan kell fogni. Működés közben 16,4 N nagyságú erő hat a szórócsőre. A kezelőnek és a tisztítás helye közvetlen közelében tartózkodó személyeknek védekezniük kell a munka során a tisztított felületről lecsapódó szennyeződések ellen. A készülék használata közben viseljen védőszemüveget! 3

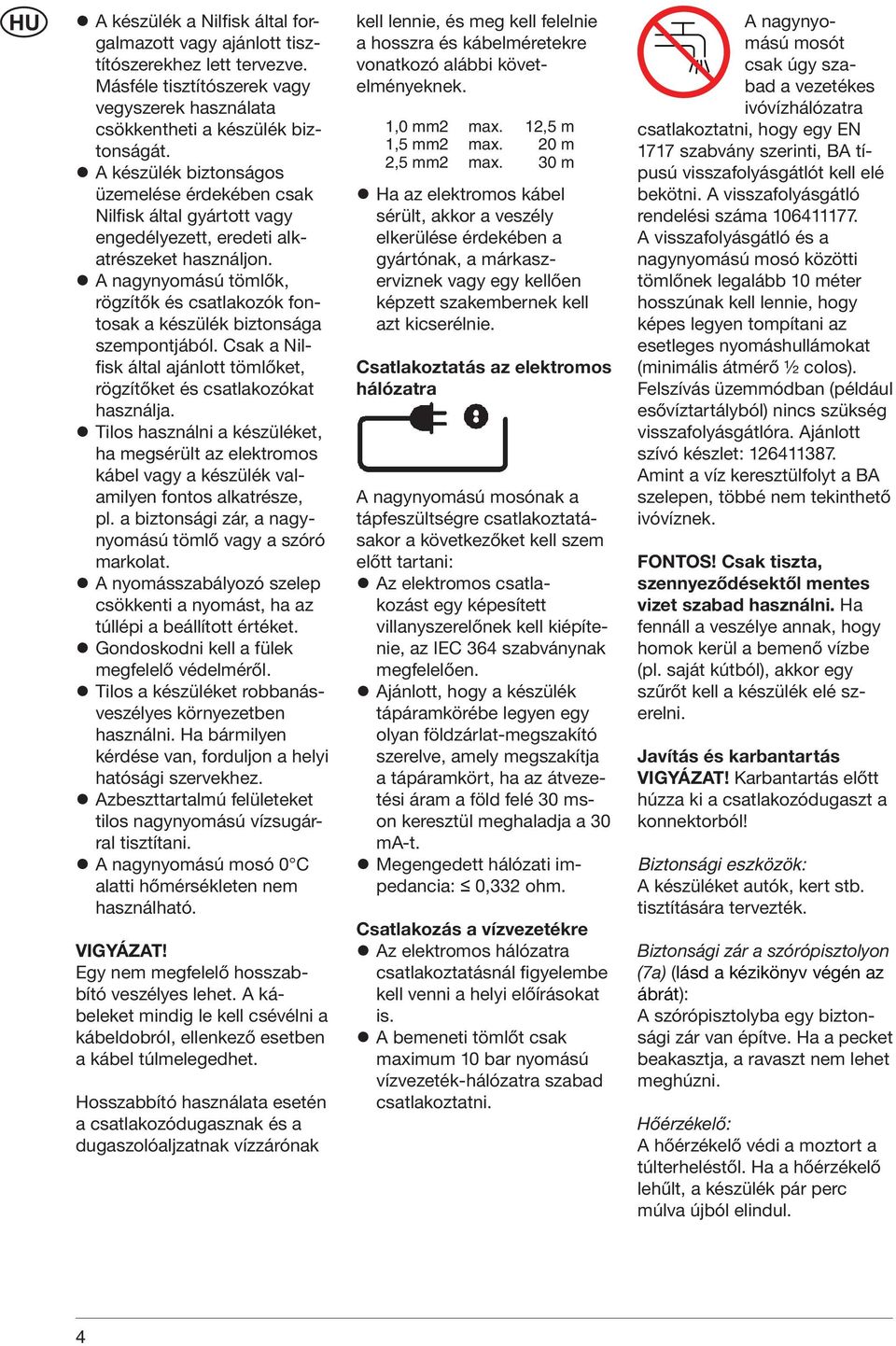

4 A készülék a Nilfisk által forgalmazott vagy ajánlott tisztítószerekhez lett tervezve. Másféle tisztítószerek vagy vegyszerek használata csökkentheti a készülék biztonságát. A készülék biztonságos üzemelése érdekében csak Nilfisk által gyártott vagy engedélyezett, eredeti alkatrészeket használjon. A nagynyomású tömlők, rögzítők és csatlakozók fontosak a készülék biztonsága szempontjából. Csak a Nilfisk által ajánlott tömlőket, rögzítőket és csatlakozókat használja. Tilos használni a készüléket, ha megsérült az elektromos kábel vagy a készülék valamilyen fontos alkatrésze, pl. a biztonsági zár, a nagynyomású tömlő vagy a szóró markolat. A nyomásszabályozó szelep csökkenti a nyomást, ha az túllépi a beállított értéket. Gondoskodni kell a fülek megfelelő védelméről. Tilos a készüléket robbanásveszélyes környezetben használni. Ha bármilyen kérdése van, forduljon a helyi hatósági szervekhez. Azbeszttartalmú felületeket tilos nagynyomású vízsugárral tisztítani. A nagynyomású mosó 0 C alatti hőmérsékleten nem használható. VIGYÁZAT! Egy nem megfelelő hosszabbító veszélyes lehet. A kábeleket mindig le kell csévélni a kábeldobról, ellenkező esetben a kábel túlmelegedhet. Hosszabbító használata esetén a csatlakozódugasznak és a dugaszolóaljzatnak vízzárónak kell lennie, és meg kell felelnie a hosszra és kábelméretekre vonatkozó alábbi követelményeknek. 1,0 mm2 max. 12,5 m 1,5 mm2 max. 20 m 2,5 mm2 max. 30 m Ha az elektromos kábel sérült, akkor a veszély elkerülése érdekében a gyártónak, a márkaszerviznek vagy egy kellően képzett szakembernek kell azt kicserélnie. Csatlakoztatás az elektromos hálózatra A nagynyomású mosónak a tápfeszültségre csatlakoztatásakor a következőket kell szem előtt tartani: Az elektromos csatlakozást egy képesített villanyszerelőnek kell kiépítenie, az IEC 364 szabványnak megfelelően. Ajánlott, hogy a készülék tápáramkörébe legyen egy olyan földzárlat-megszakító szerelve, amely megszakítja a tápáramkört, ha az átvezetési áram a föld felé 30 mson keresztül meghaladja a 30 ma-t. Megengedett hálózati impedancia: 0,332 ohm. Csatlakozás a vízvezetékre Az elektromos hálózatra csatlakoztatásnál figyelembe kell venni a helyi előírásokat is. A bemeneti tömlőt csak maximum 10 bar nyomású vízvezeték-hálózatra szabad csatlakoztatni. A nagynyomású mosót csak úgy szabad a vezetékes ivóvízhálózatra csatlakoztatni, hogy egy EN 1717 szabvány szerinti, BA típusú visszafolyásgátlót kell elé bekötni. A visszafolyásgátló rendelési száma A visszafolyásgátló és a nagynyomású mosó közötti tömlőnek legalább 10 méter hosszúnak kell lennie, hogy képes legyen tompítani az esetleges nyomáshullámokat (minimális átmérő ½ colos). Felszívás üzemmódban (például esővíztartályból) nincs szükség visszafolyásgátlóra. Ajánlott szívó készlet: Amint a víz keresztülfolyt a BA szelepen, többé nem tekinthető ivóvíznek. FONTOS! Csak tiszta, szennyeződésektől mentes vizet szabad használni. Ha fennáll a veszélye annak, hogy homok kerül a bemenő vízbe (pl. saját kútból), akkor egy szűrőt kell a készülék elé szerelni. Javítás és karbantartás VIGYÁZAT! Karbantartás előtt húzza ki a csatlakozódugaszt a konnektorból! Biztonsági eszközök: A készüléket autók, kert stb. tisztítására tervezték. Biztonsági zár a szórópisztolyon (7a) (lásd a kézikönyv végén az ábrát): A szórópisztolyba egy biztonsági zár van építve. Ha a pecket beakasztja, a ravaszt nem lehet meghúzni. Hőérzékelő: A hőérzékelő védi a moztort a túlterheléstől. Ha a hőérzékelő lehűlt, a készülék pár perc múlva újból elindul. 4

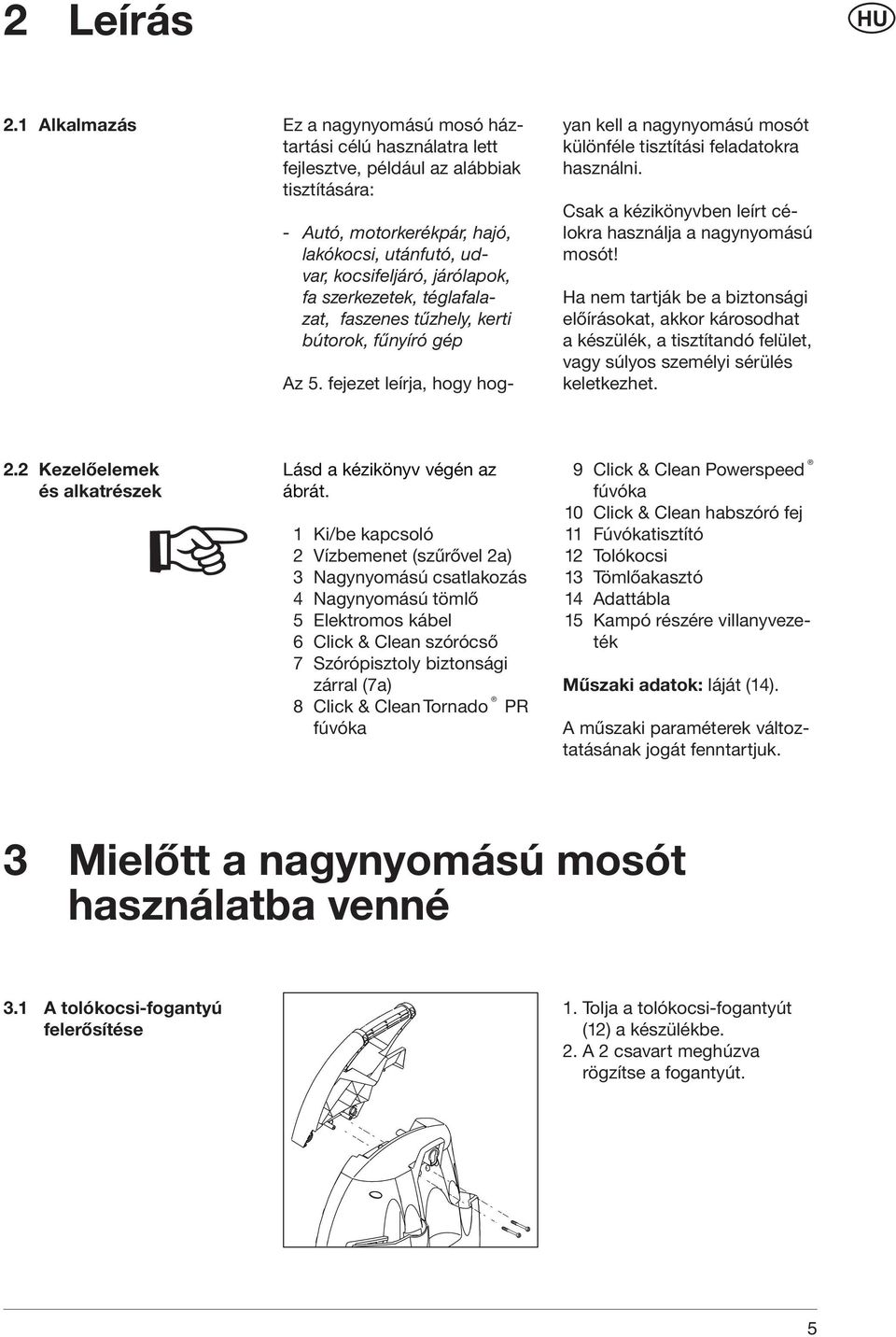

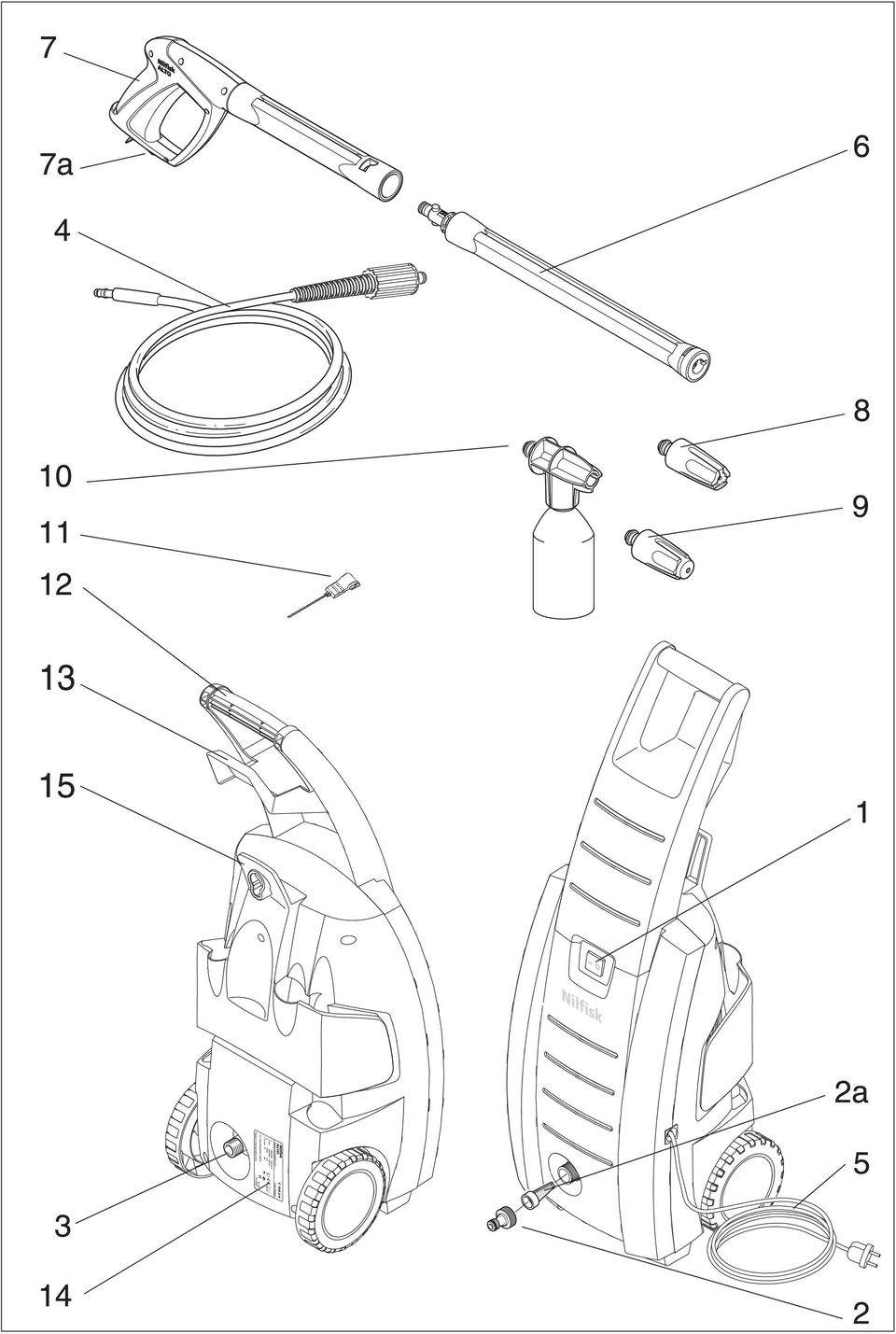

5 2 Leírás 2.1 Alkalmazás Ez a nagynyomású mosó háztartási célú használatra lett fejlesztve, például az alábbiak tisztítására: - Autó, motorkerékpár, hajó, lakókocsi, utánfutó, udvar, kocsifeljáró, járólapok, fa szerkezetek, téglafalazat, faszenes tűzhely, kerti bútorok, fűnyíró gép Az 5. fejezet leírja, hogy hogyan kell a nagynyomású mosót különféle tisztítási feladatokra használni. Csak a kézikönyvben leírt célokra használja a nagynyomású mosót! Ha nem tartják be a biztonsági előírásokat, akkor károsodhat a készülék, a tisztítandó felület, vagy súlyos személyi sérülés keletkezhet. 2.2 Kezelőelemek és alkatrészek Lásd a kézikönyv végén az ábrát. 1 Ki/be kapcsoló 2 Vízbemenet (szűrővel 2a) 3 Nagynyomású csatlakozás 4 Nagynyomású tömlő 5 Elektromos kábel 6 Click & Clean szórócső 7 Szórópisztoly biztonsági zárral (7a) 8 Click & Clean Tornado PR fúvóka 9 Click & Clean Powerspeed fúvóka 10 Click & Clean habszóró fej 11 Fúvókatisztító 12 Tolókocsi 13 Tömlőakasztó 14 Adattábla 15 Kampó részére villanyvezeték Műszaki adatok: láját (14). A műszaki paraméterek változtatásának jogát fenntartjuk. 3 Mielőtt a nagynyomású mosót használatba venné 3.1 A tolókocsi-fogantyú felerősítése 1. Tolja a tolókocsi-fogantyút (12) a készülékbe. 2. A 2 csavart meghúzva rögzítse a fogantyút. 5

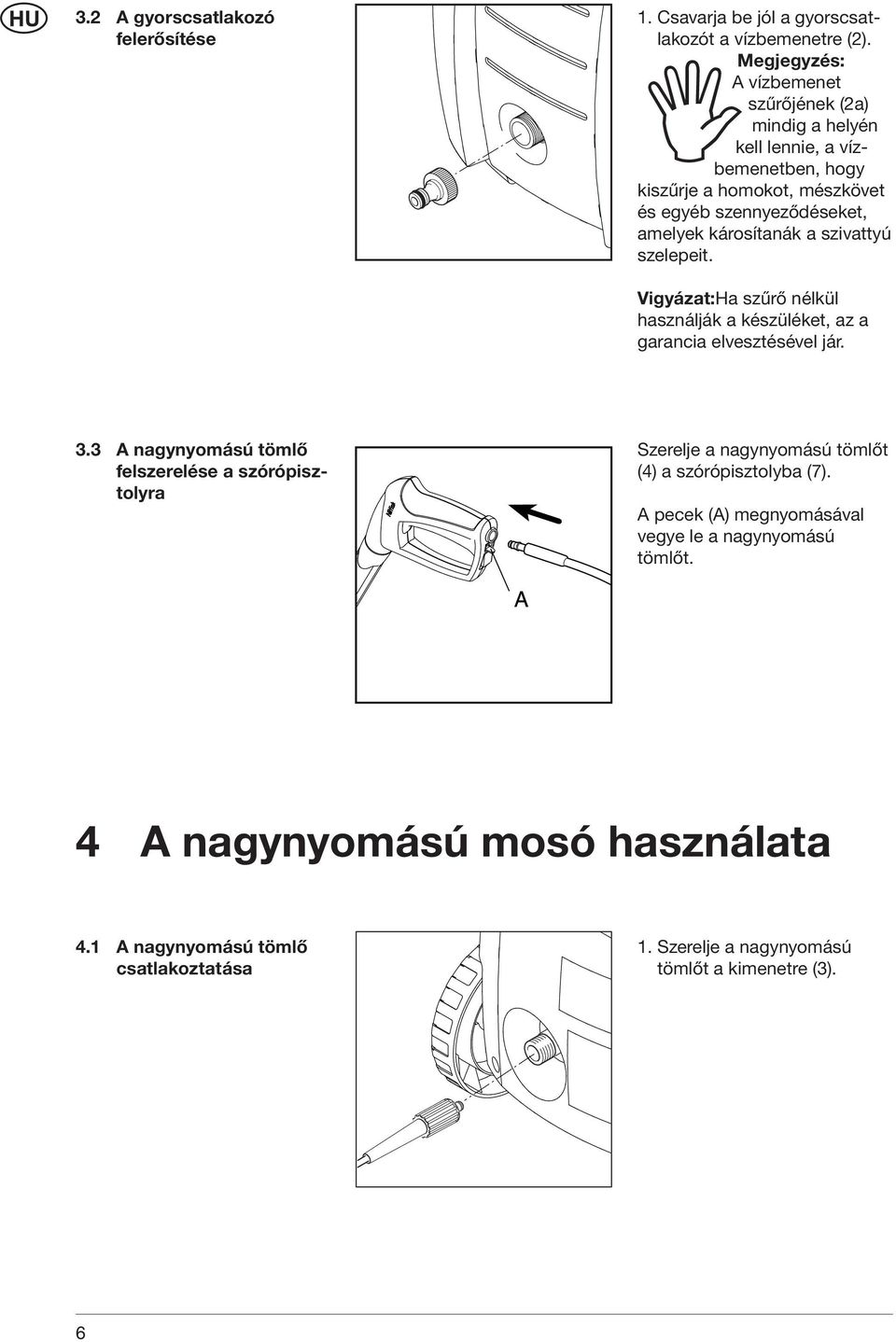

6 3.2 A gyorscsatlakozó felerősítése 1. Csavarja be jól a gyorscsatlakozót a vízbemenetre (2). Megjegyzés: A vízbemenet szűrőjének (2a) mindig a helyén kell lennie, a vízbemenetben, hogy kiszűrje a homokot, mészkövet és egyéb szennyeződéseket, amelyek károsítanák a szivattyú szelepeit. Vigyázat:Ha szűrő nélkül használják a készüléket, az a garancia elvesztésével jár. 3.3 A nagynyomású tömlő felszerelése a szórópisztolyra Szerelje a nagynyomású tömlőt (4) a szórópisztolyba (7). A pecek (A) megnyomásával vegye le a nagynyomású tömlőt. 4 A nagynyomású mosó használata 4.1 A nagynyomású tömlő csatlakoztatása 1. Szerelje a nagynyomású tömlőt a kimenetre (3). 6

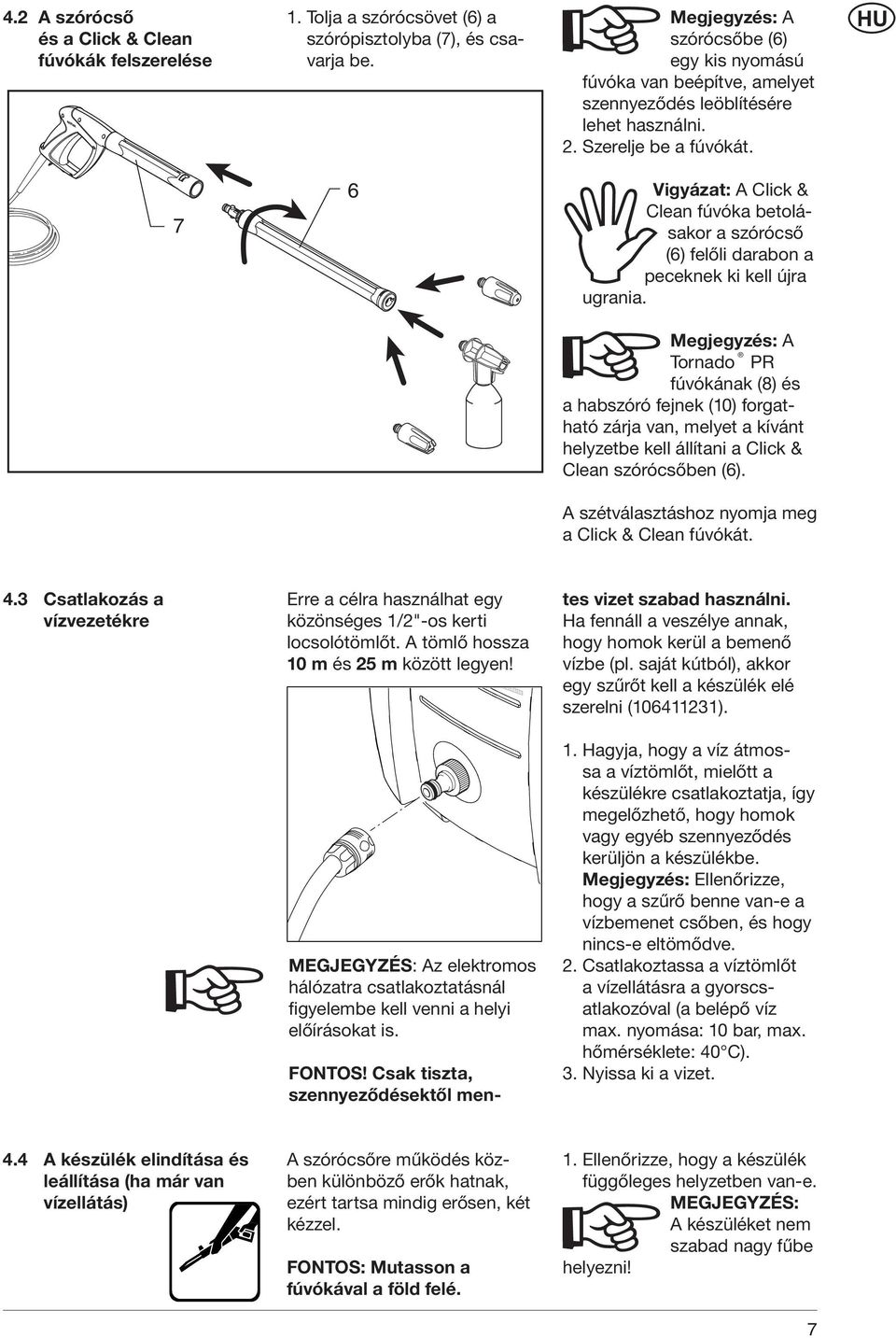

7 4.2 A szórócső és a Click & Clean fúvókák felszerelése 7 1. Tolja a szórócsövet (6) a szórópisztolyba (7), és csavarja be. 6 Megjegyzés: A szórócsőbe (6) egy kis nyomású fúvóka van beépítve, amelyet szennyeződés leöblítésére lehet használni. 2. Szerelje be a fúvókát. Vigyázat: A Click & Clean fúvóka betolásakor a szórócső (6) felőli darabon a peceknek ki kell újra ugrania. Megjegyzés: A Tornado PR fúvókának (8) és a habszóró fejnek (10) forgatható zárja van, melyet a kívánt helyzetbe kell állítani a Click & Clean szórócsőben (6). A szétválasztáshoz nyomja meg a Click & Clean fúvókát. 4.3 Csatlakozás a vízvezetékre Erre a célra használhat egy közönséges 1/2"-os kerti locsolótömlőt. A tömlő hossza 10 m és 25 m között legyen! MEGJEGYZÉS: Az elektromos hálózatra csatlakoztatásnál figyelembe kell venni a helyi előírásokat is. FONTOS! Csak tiszta, szennyeződésektől men- tes vizet szabad használni. Ha fennáll a veszélye annak, hogy homok kerül a bemenő vízbe (pl. saját kútból), akkor egy szűrőt kell a készülék elé szerelni ( ). 1. Hagyja, hogy a víz átmossa a víztömlőt, mielőtt a készülékre csatlakoztatja, így megelőzhető, hogy homok vagy egyéb szennyeződés kerüljön a készülékbe. Megjegyzés: Ellenőrizze, hogy a szűrő benne van-e a vízbemenet csőben, és hogy nincs-e eltömődve. 2. Csatlakoztassa a víztömlőt a vízellátásra a gyorscsatlakozóval (a belépő víz max. nyomása: 10 bar, max. hőmérséklete: 40 C). 3. Nyissa ki a vizet. 4.4 A készülék elindítása és leállítása (ha már van vízellátás) A szórócsőre működés közben különböző erők hatnak, ezért tartsa mindig erősen, két kézzel. FONTOS: Mutasson a fúvókával a föld felé. 1. Ellenőrizze, hogy a készülék függőleges helyzetben van-e. MEGJEGYZÉS: A készüléket nem szabad nagy fűbe helyezni! 7

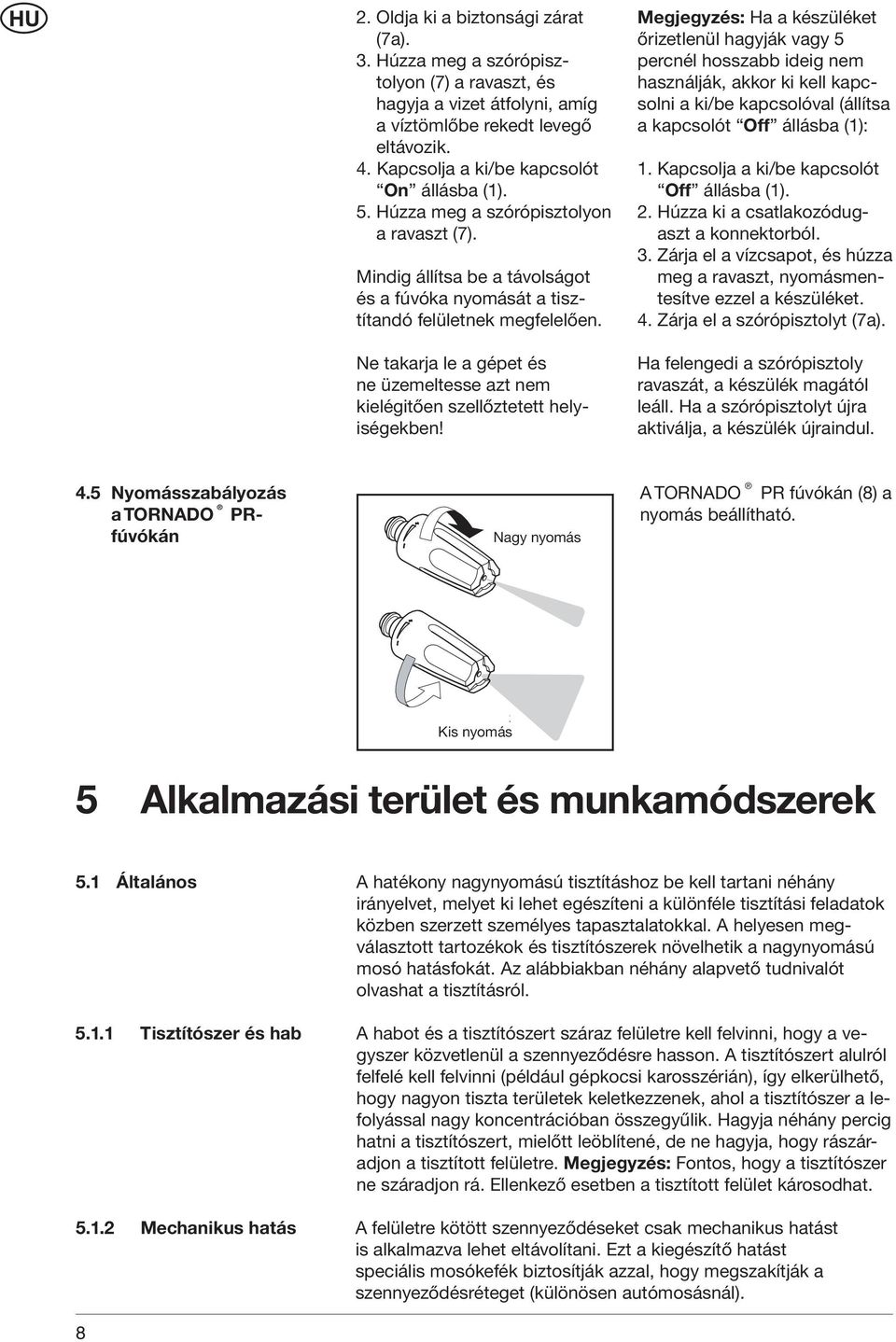

8 2. Oldja ki a biztonsági zárat (7a). 3. Húzza meg a szórópisztolyon (7) a ravaszt, és hagyja a vizet átfolyni, amíg a víztömlőbe rekedt levegő eltávozik. 4. Kapcsolja a ki/be kapcsolót On állásba (1). 5. Húzza meg a szórópisztolyon a ravaszt (7). Mindig állítsa be a távolságot és a fúvóka nyomását a tisztítandó felületnek megfelelően. Ne takarja le a gépet és ne üzemeltesse azt nem kielégitően szellőztetett helyiségekben! Megjegyzés: Ha a készüléket őrizetlenül hagyják vagy 5 percnél hosszabb ideig nem használják, akkor ki kell kapcsolni a ki/be kapcsolóval (állítsa a kapcsolót Off állásba (1): 1. Kapcsolja a ki/be kapcsolót Off állásba (1). 2. Húzza ki a csatlakozódugaszt a konnektorból. 3. Zárja el a vízcsapot, és húzza meg a ravaszt, nyomásmentesítve ezzel a készüléket. 4. Zárja el a szórópisztolyt (7a). Ha felengedi a szórópisztoly ravaszát, a készülék magától leáll. Ha a szórópisztolyt újra aktiválja, a készülék újraindul. 4.5 Nyomásszabályozás a TORNADO PRfúvókán Nagy nyomás Højtryk A TORNADO PR fúvókán (8) a nyomás beállítható. Lavtryk Kis nyomás 5 Alkalmazási terület és munkamódszerek 5.1 Általános A hatékony nagynyomású tisztításhoz be kell tartani néhány irányelvet, melyet ki lehet egészíteni a különféle tisztítási feladatok közben szerzett személyes tapasztalatokkal. A helyesen megválasztott tartozékok és tisztítószerek növelhetik a nagynyomású mosó hatásfokát. Az alábbiakban néhány alapvető tudnivalót olvashat a tisztításról Tisztítószer és hab A habot és a tisztítószert száraz felületre kell felvinni, hogy a vegyszer közvetlenül a szennyeződésre hasson. A tisztítószert alulról felfelé kell felvinni (például gépkocsi karosszérián), így elkerülhető, hogy nagyon tiszta területek keletkezzenek, ahol a tisztítószer a lefolyással nagy koncentrációban összegyűlik. Hagyja néhány percig hatni a tisztítószert, mielőtt leöblítené, de ne hagyja, hogy rászáradjon a tisztított felületre. Megjegyzés: Fontos, hogy a tisztítószer ne száradjon rá. Ellenkező esetben a tisztított felület károsodhat Mechanikus hatás A felületre kötött szennyeződéseket csak mechanikus hatást is alkalmazva lehet eltávolítani. Ezt a kiegészítő hatást speciális mosókefék biztosítják azzal, hogy megszakítják a szennyeződésréteget (különösen autómosásnál). 8

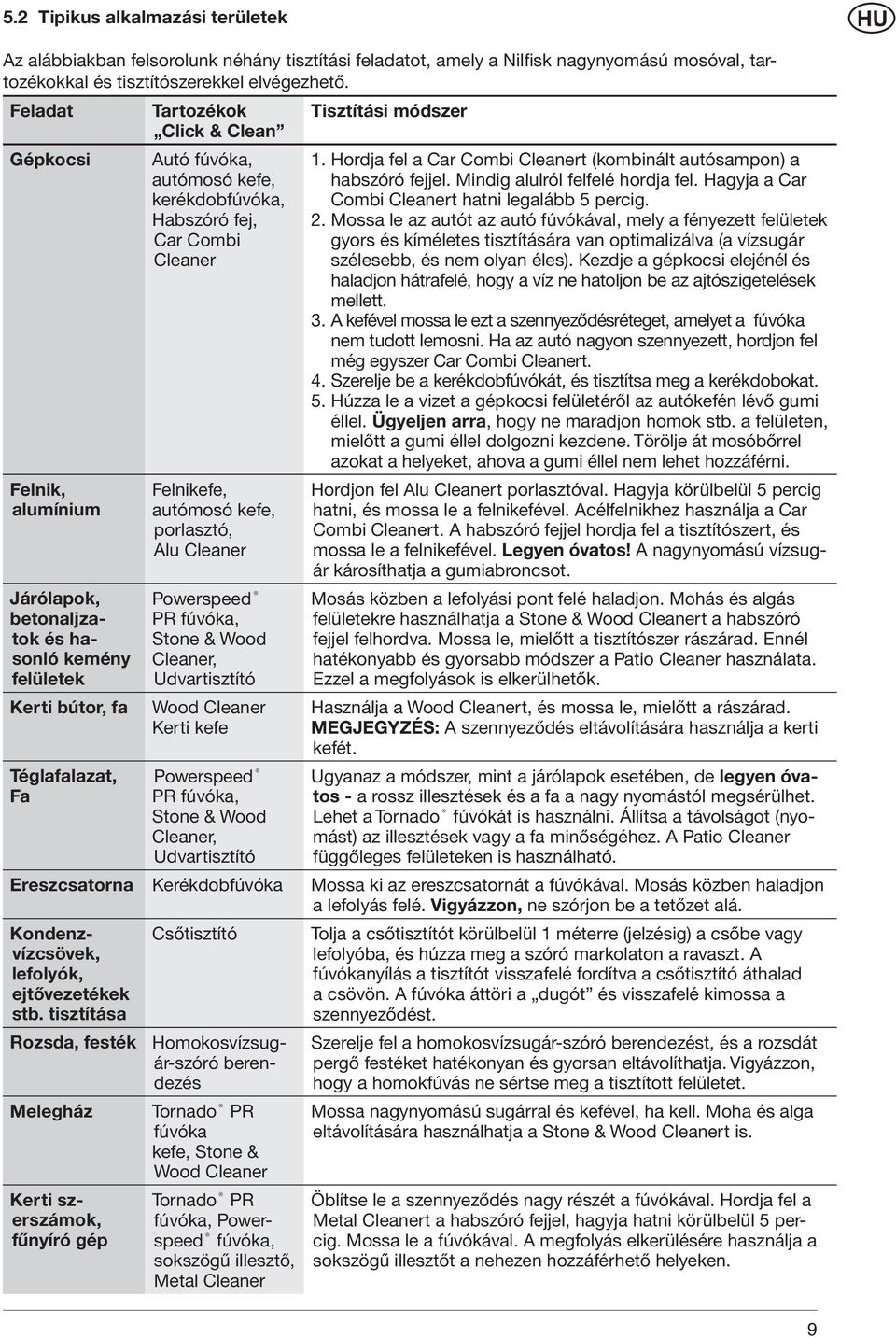

9 5.2 Tipikus alkalmazási területek Az alábbiakban felsorolunk néhány tisztítási feladatot, amely a Nilfisk nagynyomású mosóval, tartozékokkal és tisztítószerekkel elvégezhető. Feladat Tartozékok Click & Clean Tisztítási módszer Gépkocsi Felnik, alumínium Járólapok, betonaljzatok és hasonló kemény felületek Kerti bútor, fa Téglafalazat, Fa Autó fúvóka, autómosó kefe, kerékdobfúvóka, Habszóró fej, Car Combi Cleaner Felnikefe, autómosó kefe, porlasztó, Alu Cleaner Powerspeed PR fúvóka, Stone & Wood Cleaner, Udvartisztító Wood Cleaner Kerti kefe Powerspeed PR fúvóka, Stone & Wood Cleaner, Udvartisztító 1. Hordja fel a Car Combi Cleanert (kombinált autósampon) a habszóró fejjel. Mindig alulról felfelé hordja fel. Hagyja a Car Combi Cleanert hatni legalább 5 percig. 2. Mossa le az autót az autó fúvókával, mely a fényezett felületek gyors és kíméletes tisztítására van optimalizálva (a vízsugár szélesebb, és nem olyan éles). Kezdje a gépkocsi elejénél és haladjon hátrafelé, hogy a víz ne hatoljon be az ajtószigetelések mellett. 3. A kefével mossa le ezt a szennyeződésréteget, amelyet a fúvóka nem tudott lemosni. Ha az autó nagyon szennyezett, hordjon fel még egyszer Car Combi Cleanert. 4. Szerelje be a kerékdobfúvókát, és tisztítsa meg a kerékdobokat. 5. Húzza le a vizet a gépkocsi felületéről az autókefén lévő gumi éllel. Ügyeljen arra, hogy ne maradjon homok stb. a felületen, mielőtt a gumi éllel dolgozni kezdene. Törölje át mosóbőrrel azokat a helyeket, ahova a gumi éllel nem lehet hozzáférni. Hordjon fel Alu Cleanert porlasztóval. Hagyja körülbelül 5 percig hatni, és mossa le a felnikefével. Acélfelnikhez használja a Car Combi Cleanert. A habszóró fejjel hordja fel a tisztítószert, és mossa le a felnikefével. Legyen óvatos! A nagynyomású vízsugár károsíthatja a gumiabroncsot. Mosás közben a lefolyási pont felé haladjon. Mohás és algás felületekre használhatja a Stone & Wood Cleanert a habszóró fejjel felhordva. Mossa le, mielőtt a tisztítószer rászárad. Ennél hatékonyabb és gyorsabb módszer a Patio Cleaner használata. Ezzel a megfolyások is elkerülhetők. Használja a Wood Cleanert, és mossa le, mielőtt a rászárad. MEGJEGYZÉS: A szennyeződés eltávolítására használja a kerti kefét. Ugyanaz a módszer, mint a járólapok esetében, de legyen óvatos - a rossz illesztések és a fa a nagy nyomástól megsérülhet. Lehet a Tornado fúvókát is használni. Állítsa a távolságot (nyomást) az illesztések vagy a fa minőségéhez. A Patio Cleaner függőleges felületeken is használható. Ereszcsatorna Kerékdobfúvóka Mossa ki az ereszcsatornát a fúvókával. Mosás közben haladjon a lefolyás felé. Vigyázzon, ne szórjon be a tetőzet alá. Kondenzvízcsövek, lefolyók, ejtővezetékek stb. tisztítása Rozsda, festék Melegház Kerti szerszámok, fűnyíró gép Csőtisztító Homokosvízsugár-szóró berendezés Tornado PR fúvóka kefe, Stone & Wood Cleaner Tornado PR fúvóka, Powerspeed fúvóka, sokszögű illesztő, Metal Cleaner Tolja a csőtisztítót körülbelül 1 méterre (jelzésig) a csőbe vagy lefolyóba, és húzza meg a szóró markolaton a ravaszt. A fúvókanyílás a tisztítót visszafelé fordítva a csőtisztító áthalad a csövön. A fúvóka áttöri a dugót és visszafelé kimossa a szennyeződést. Szerelje fel a homokosvízsugár-szóró berendezést, és a rozsdát pergő festéket hatékonyan és gyorsan eltávolíthatja. Vigyázzon, hogy a homokfúvás ne sértse meg a tisztított felületet. Mossa nagynyomású sugárral és kefével, ha kell. Moha és alga eltávolítására használhatja a Stone & Wood Cleanert is. Öblítse le a szennyeződés nagy részét a fúvókával. Hordja fel a Metal Cleanert a habszóró fejjel, hagyja hatni körülbelül 5 percig. Mossa le a fúvókával. A megfolyás elkerülésére használja a sokszögű illesztőt a nehezen hozzáférhető helyeken. 9

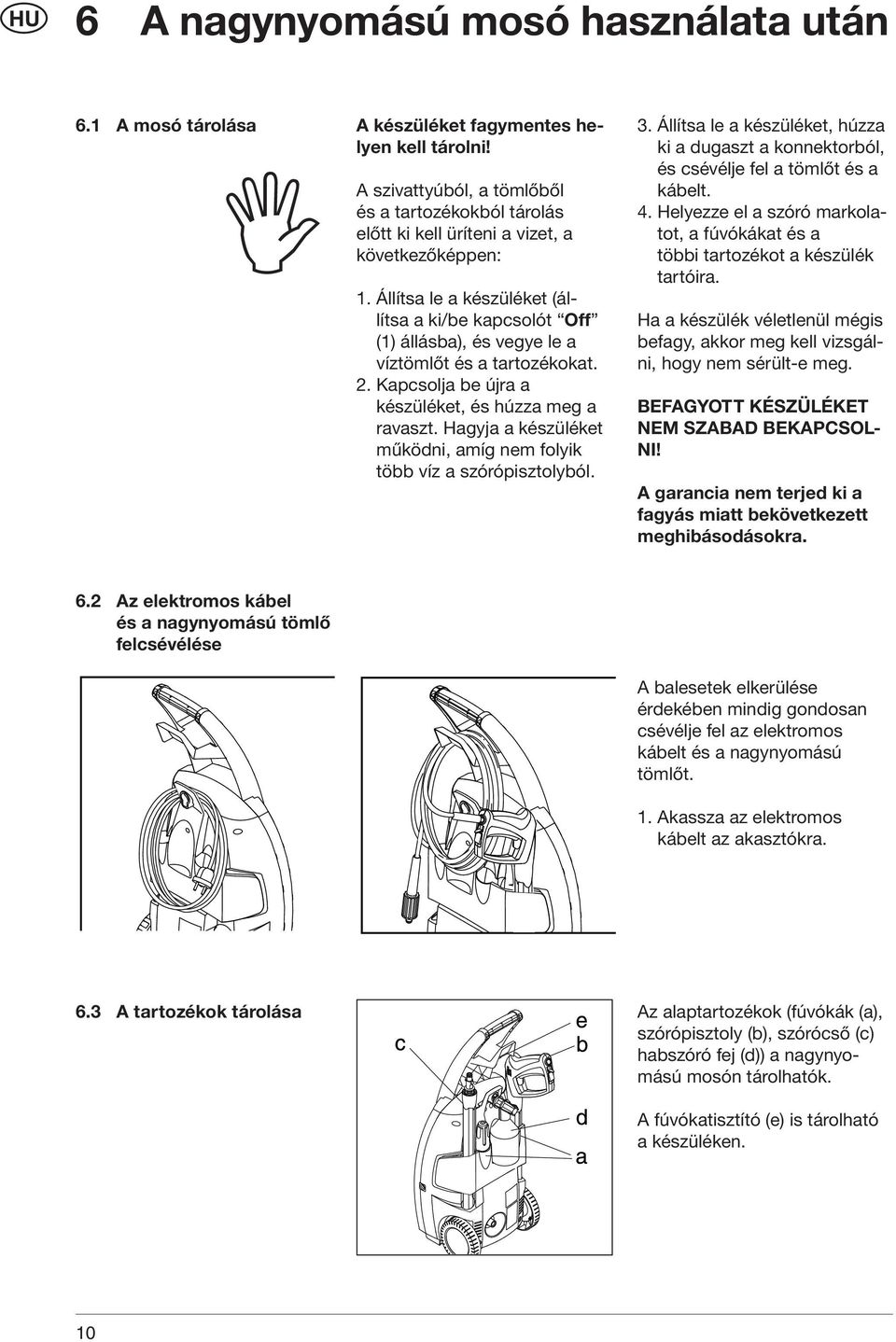

10 6 A nagynyomású mosó használata után 6.1 A mosó tárolása A készüléket fagymentes helyen kell tárolni! A szivattyúból, a tömlőből és a tartozékokból tárolás előtt ki kell üríteni a vizet, a következőképpen: 1. Állítsa le a készüléket (állítsa a ki/be kapcsolót Off (1) állásba), és vegye le a víztömlőt és a tartozékokat. 2. Kapcsolja be újra a készüléket, és húzza meg a ravaszt. Hagyja a készüléket működni, amíg nem folyik több víz a szórópisztolyból. 3. Állítsa le a készüléket, húzza ki a dugaszt a konnektorból, és csévélje fel a tömlőt és a kábelt. 4. Helyezze el a szóró markolatot, a fúvókákat és a többi tartozékot a készülék tartóira. Ha a készülék véletlenül mégis befagy, akkor meg kell vizsgálni, hogy nem sérült-e meg. BEFAGYOTT KÉSZÜLÉKET NEM SZABAD BEKAPCSOL- NI! A garancia nem terjed ki a fagyás miatt bekövetkezett meghibásodásokra. 6.2 Az elektromos kábel és a nagynyomású tömlő felcsévélése A balesetek elkerülése érdekében mindig gondosan csévélje fel az elektromos kábelt és a nagynyomású tömlőt. 1. Akassza az elektromos kábelt az akasztókra. 6.3 A tartozékok tárolása Az alaptartozékok (fúvókák (a), szórópisztoly (b), szórócső (c) habszóró fej (d)) a nagynyomású mosón tárolhatók. A fúvókatisztító (e) is tárolható a készüléken. 10

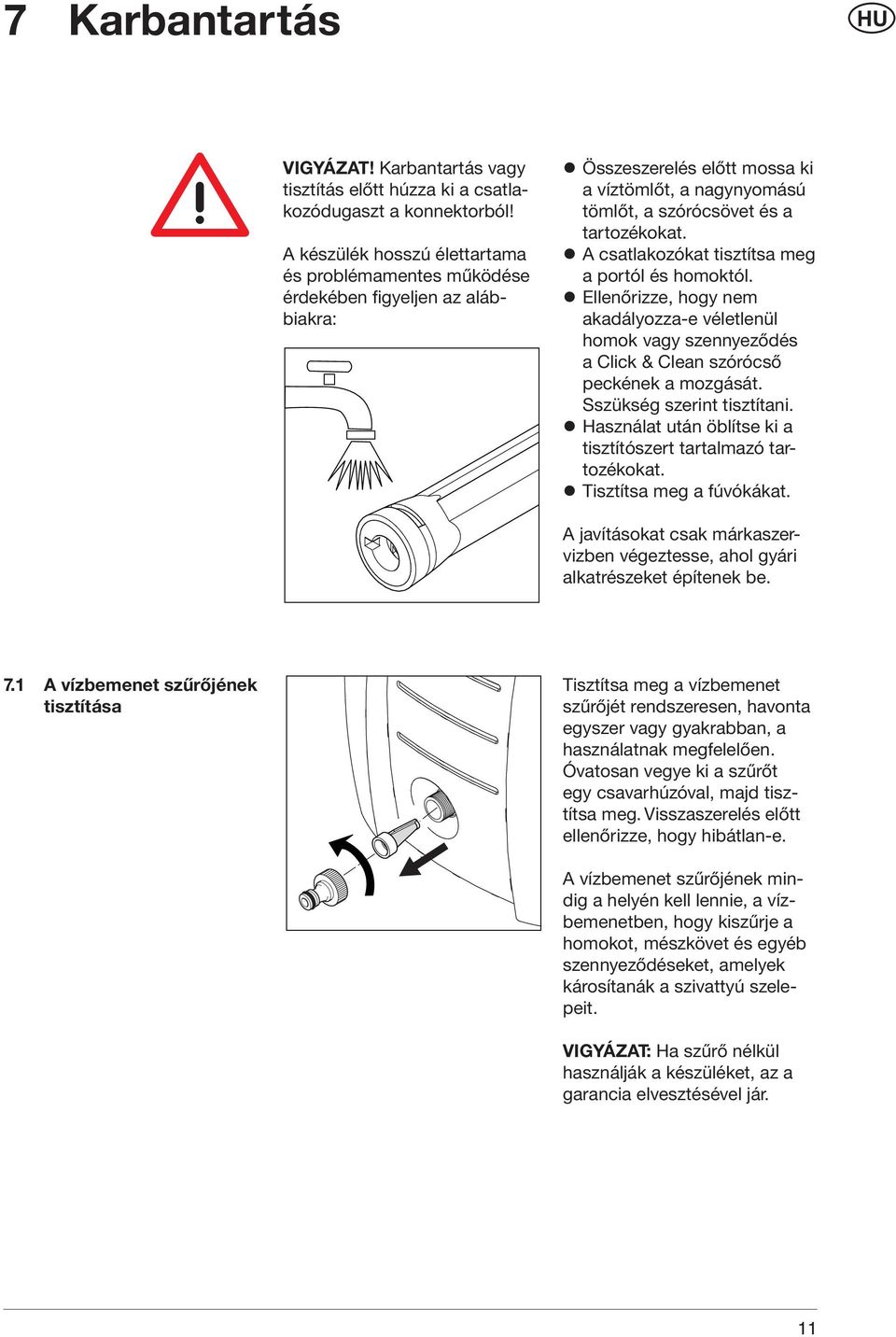

11 7 Karbantartás VIGYÁZAT! Karbantartás vagy tisztítás előtt húzza ki a csatlakozódugaszt a konnektorból! A készülék hosszú élettartama és problémamentes működése érdekében figyeljen az alábbiakra: Összeszerelés előtt mossa ki a víztömlőt, a nagynyomású tömlőt, a szórócsövet és a tartozékokat. A csatlakozókat tisztítsa meg a portól és homoktól. Ellenőrizze, hogy nem akadályozza-e véletlenül homok vagy szennyeződés a Click & Clean szórócső peckének a mozgását. Sszükség szerint tisztítani. Használat után öblítse ki a tisztítószert tartalmazó tartozékokat. Tisztítsa meg a fúvókákat. A javításokat csak márkaszervizben végeztesse, ahol gyári alkatrészeket építenek be. 7.1 A vízbemenet szűrőjének tisztítása Tisztítsa meg a vízbemenet szűrőjét rendszeresen, havonta egyszer vagy gyakrabban, a használatnak megfelelően. Óvatosan vegye ki a szűrőt egy csavarhúzóval, majd tisztítsa meg. Visszaszerelés előtt ellenőrizze, hogy hibátlan-e. A vízbemenet szűrőjének mindig a helyén kell lennie, a vízbemenetben, hogy kiszűrje a homokot, mészkövet és egyéb szennyeződéseket, amelyek károsítanák a szivattyú szelepeit. VIGYÁZAT: Ha szűrő nélkül használják a készüléket, az a garancia elvesztésével jár. 11

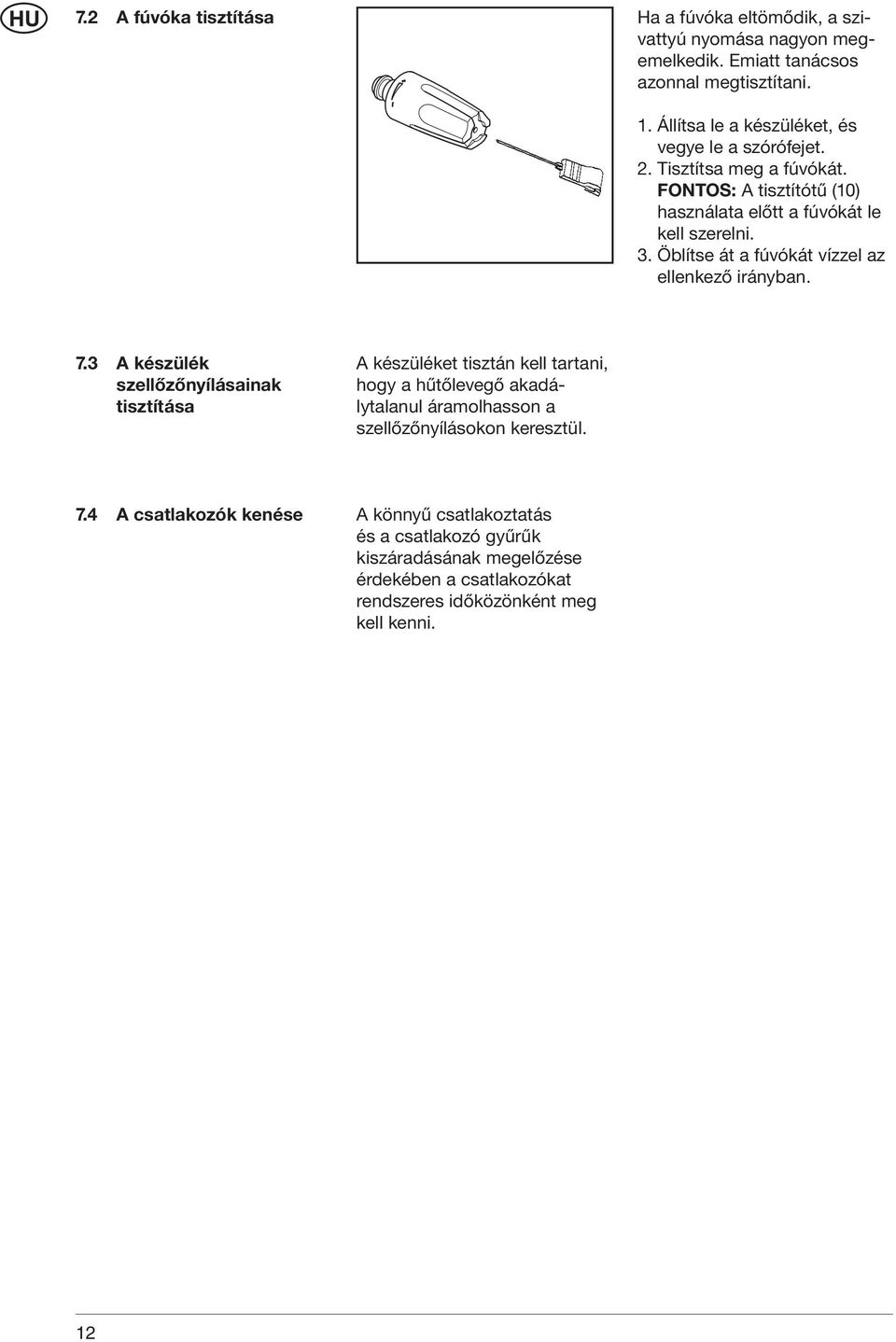

12 7.2 A fúvóka tisztítása Ha a fúvóka eltömődik, a szivattyú nyomása nagyon megemelkedik. Emiatt tanácsos azonnal megtisztítani. 1. Állítsa le a készüléket, és vegye le a szórófejet. 2. Tisztítsa meg a fúvókát. FONTOS: A tisztítótű (10) használata előtt a fúvókát le kell szerelni. 3. Öblítse át a fúvókát vízzel az ellenkező irányban. 7.3 A készülék szellőzőnyílásainak tisztítása A készüléket tisztán kell tartani, hogy a hűtőlevegő akadálytalanul áramolhasson a szellőzőnyílásokon keresztül. 7.4 A csatlakozók kenése A könnyű csatlakoztatás és a csatlakozó gyűrűk kiszáradásának megelőzése érdekében a csatlakozókat rendszeres időközönként meg kell kenni. 12

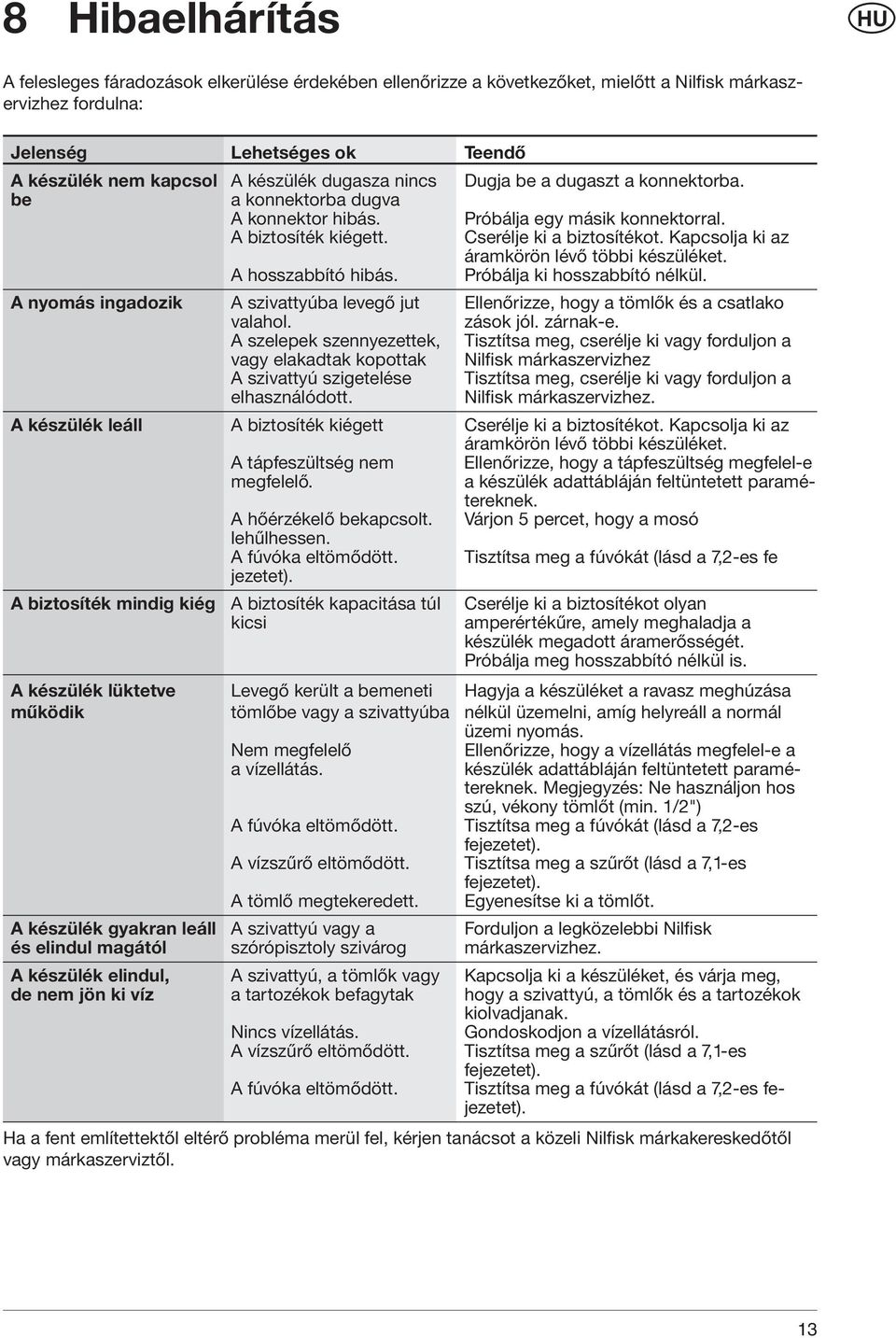

13 8 Hibaelhárítás A felesleges fáradozások elkerülése érdekében ellenőrizze a következőket, mielőtt a Nilfisk márkaszervizhez fordulna: Jelenség Lehetséges ok Teendő A készülék nem kapcsol A készülék dugasza nincs Dugja be a dugaszt a konnektorba. be a konnektorba dugva A konnektor hibás. Próbálja egy másik konnektorral. A biztosíték kiégett. Cserélje ki a biztosítékot. Kapcsolja ki az áramkörön lévő többi készüléket. A hosszabbító hibás. Próbálja ki hosszabbító nélkül. A nyomás ingadozik A szivattyúba levegő jut Ellenőrizze, hogy a tömlők és a csatlako valahol. zások jól. zárnak-e. A szelepek szennyezettek, Tisztítsa meg, cserélje ki vagy forduljon a vagy elakadtak kopottak Nilfisk márkaszervizhez A szivattyú szigetelése Tisztítsa meg, cserélje ki vagy forduljon a elhasználódott. Nilfisk márkaszervizhez. A készülék leáll A biztosíték kiégett Cserélje ki a biztosítékot. Kapcsolja ki az áramkörön lévő többi készüléket. A tápfeszültség nem Ellenőrizze, hogy a tápfeszültség megfelel-e megfelelő. a készülék adattábláján feltüntetett paramétereknek. A hőérzékelő bekapcsolt. Várjon 5 percet, hogy a mosó lehűlhessen. A fúvóka eltömődött. Tisztítsa meg a fúvókát (lásd a 7,2-es fe jezetet). A biztosíték mindig kiég A biztosíték kapacitása túl Cserélje ki a biztosítékot olyan kicsi amperértékűre, amely meghaladja a készülék megadott áramerősségét. Próbálja meg hosszabbító nélkül is. A készülék lüktetve Levegő került a bemeneti Hagyja a készüléket a ravasz meghúzása működik tömlőbe vagy a szivattyúba nélkül üzemelni, amíg helyreáll a normál üzemi nyomás. Nem megfelelő Ellenőrizze, hogy a vízellátás megfelel-e a a vízellátás. készülék adattábláján feltüntetett paramétereknek. Megjegyzés: Ne használjon hos szú, vékony tömlőt (min. 1/2") A fúvóka eltömődött. Tisztítsa meg a fúvókát (lásd a 7,2-es fejezetet). A vízszűrő eltömődött. Tisztítsa meg a szűrőt (lásd a 7,1-es fejezetet). A tömlő megtekeredett. Egyenesítse ki a tömlőt. A készülék gyakran leáll A szivattyú vagy a Forduljon a legközelebbi Nilfisk és elindul magától szórópisztoly szivárog márkaszervizhez. A készülék elindul, A szivattyú, a tömlők vagy Kapcsolja ki a készüléket, és várja meg, de nem jön ki víz a tartozékok befagytak hogy a szivattyú, a tömlők és a tartozékok kiolvadjanak. Nincs vízellátás. Gondoskodjon a vízellátásról. A vízszűrő eltömődött. Tisztítsa meg a szűrőt (lásd a 7,1-es fejezetet). A fúvóka eltömődött. Tisztítsa meg a fúvókát (lásd a 7,2-es fejezetet). Ha a fent említettektől eltérő probléma merül fel, kérjen tanácsot a közeli Nilfisk márkakereskedőtől vagy márkaszerviztől. 13

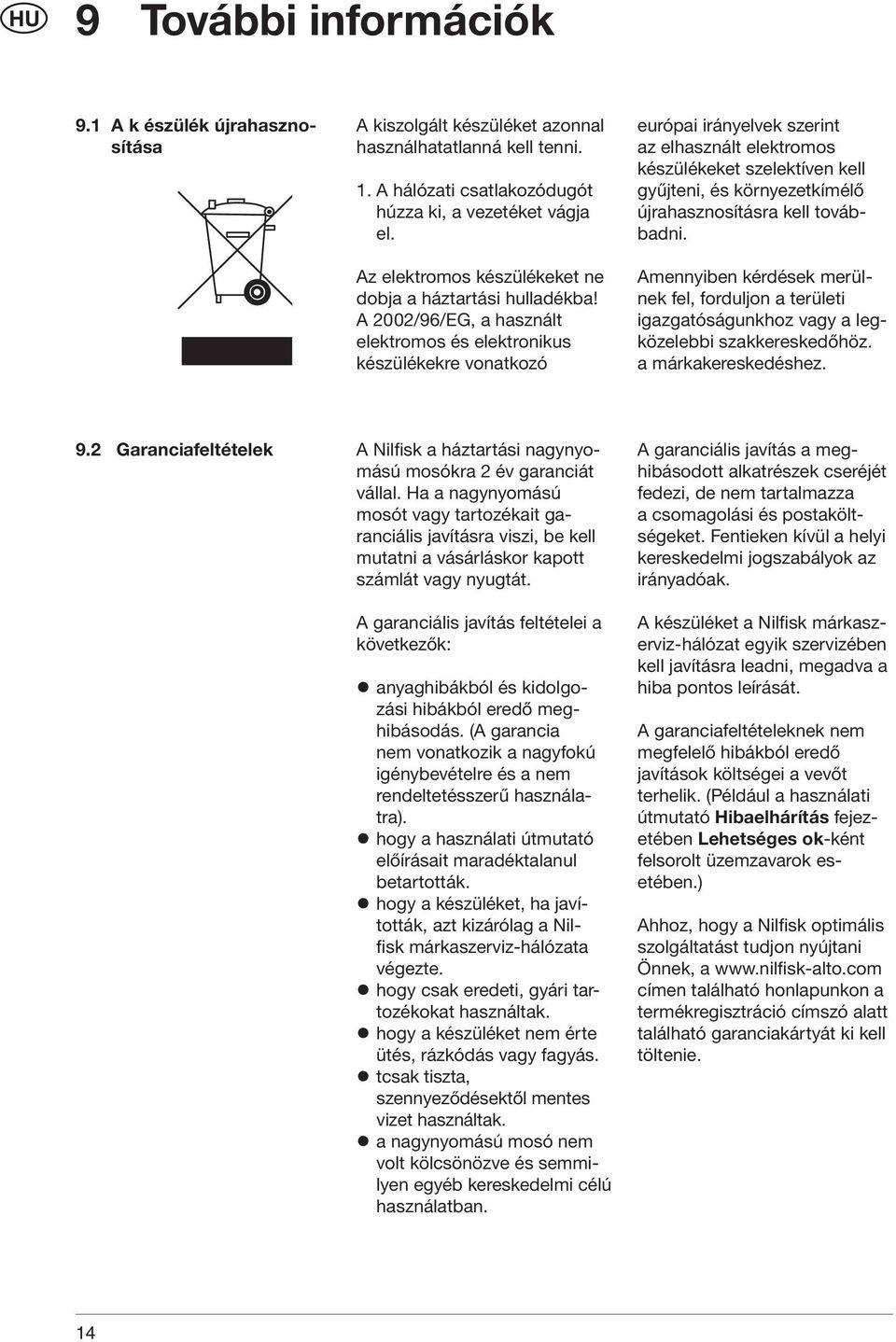

14 9 További információk 9.1 A k észülék újrahasznosítása A kiszolgált készüléket azonnal használhatatlanná kell tenni. 1. A hálózati csatlakozódugót húzza ki, a vezetéket vágja el. Az elektromos készülékeket ne dobja a háztartási hulladékba! A 2002/96/EG, a használt elektromos és elektronikus készülékekre vonatkozó európai irányelvek szerint az elhasznált elektromos készülékeket szelektíven kell gyűjteni, és környezetkímélő újrahasznosításra kell továbbadni. Amennyiben kérdések merülnek fel, forduljon a területi igazgatóságunkhoz vagy a legközelebbi szakkereskedőhöz. a márkakereskedéshez. 9.2 Garanciafeltételek A Nilfisk a háztartási nagynyomású mosókra 2 év garanciát vállal. Ha a nagynyomású mosót vagy tartozékait garanciális javításra viszi, be kell mutatni a vásárláskor kapott számlát vagy nyugtát. A garanciális javítás feltételei a következők: anyaghibákból és kidolgozási hibákból eredő meghibásodás. (A garancia nem vonatkozik a nagyfokú igénybevételre és a nem rendeltetésszerű használatra). hogy a használati útmutató előírásait maradéktalanul betartották. hogy a készüléket, ha javították, azt kizárólag a Nilfisk márkaszerviz-hálózata végezte. hogy csak eredeti, gyári tartozékokat használtak. hogy a készüléket nem érte ütés, rázkódás vagy fagyás. tcsak tiszta, szennyeződésektől mentes vizet használtak. a nagynyomású mosó nem volt kölcsönözve és semmilyen egyéb kereskedelmi célú használatban. A garanciális javítás a meghibásodott alkatrészek cseréjét fedezi, de nem tartalmazza a csomagolási és postaköltségeket. Fentieken kívül a helyi kereskedelmi jogszabályok az irányadóak. A készüléket a Nilfisk márkaszerviz-hálózat egyik szervizében kell javításra leadni, megadva a hiba pontos leírását. A garanciafeltételeknek nem megfelelő hibákból eredő javítások költségei a vevőt terhelik. (Például a használati útmutató Hibaelhárítás fejezetében Lehetséges ok-ként felsorolt üzemzavarok esetében.) Ahhoz, hogy a Nilfisk optimális szolgáltatást tudjon nyújtani Önnek, a címen található honlapunkon a termékregisztráció címszó alatt található garanciakártyát ki kell töltenie. 14

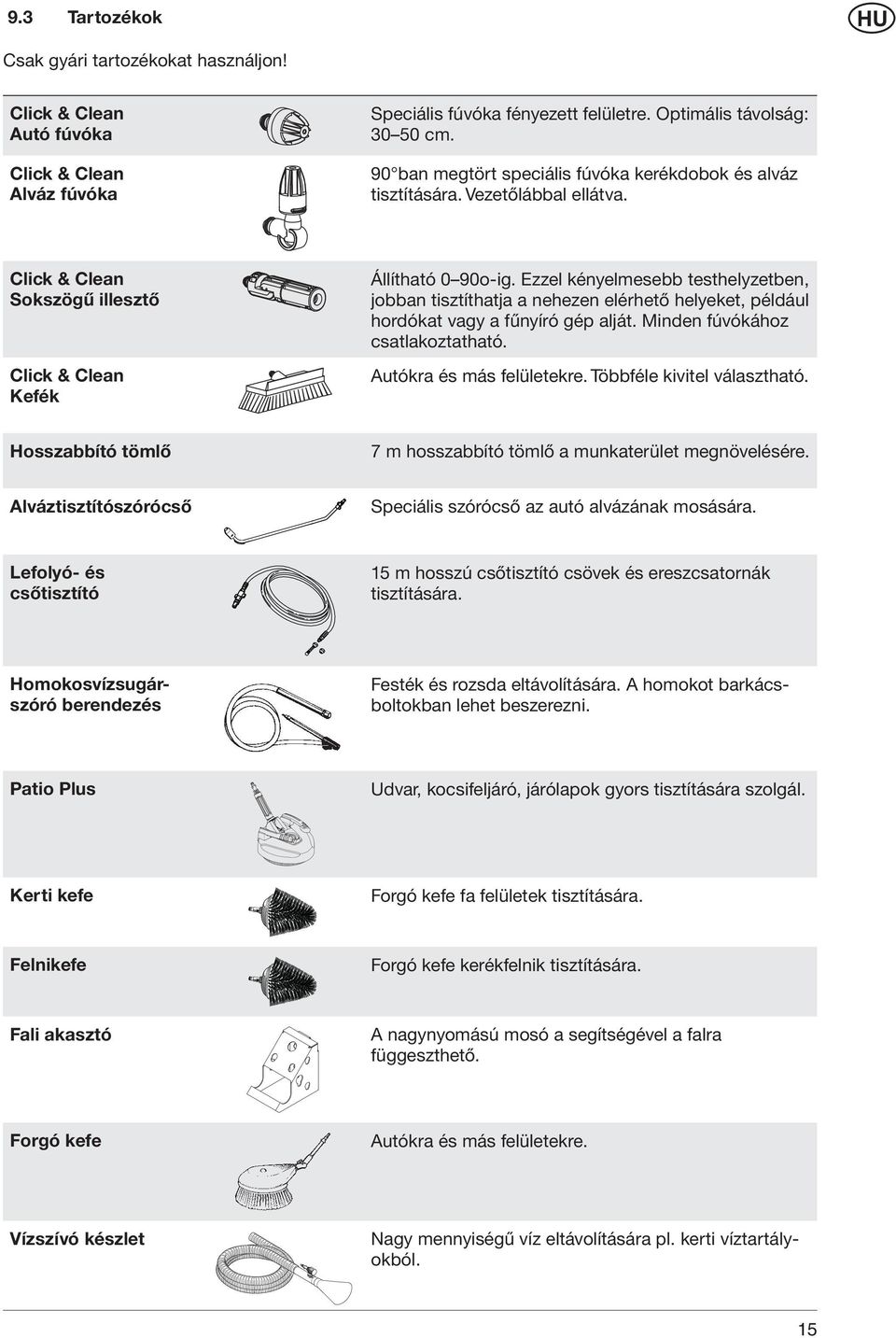

15 9.3 Tartozékok Csak gyári tartozékokat használjon! Click & Clean Autó fúvóka Click & Clean Alváz fúvóka Speciális fúvóka fényezett felületre. Optimális távolság: cm. 90 ban megtört speciális fúvóka kerékdobok és alváz tisztítására. Vezetőlábbal ellátva. Click & Clean Sokszögű illesztő Click & Clean Kefék Állítható 0 90o-ig. Ezzel kényelmesebb testhelyzetben, jobban tisztíthatja a nehezen elérhető helyeket, például hordókat vagy a fűnyíró gép alját. Minden fúvókához csatlakoztatható. Autókra és más felületekre. Többféle kivitel választható. Hosszabbító tömlő 7 m hosszabbító tömlő a munkaterület megnövelésére. Alváztisztítószórócső Speciális szórócső az autó alvázának mosására. Lefolyó- és csőtisztító 15 m hosszú csőtisztító csövek és ereszcsatornák tisztítására. Homokosvízsugárszóró berendezés Festék és rozsda eltávolítására. A homokot barkácsboltokban lehet beszerezni. Patio Plus Udvar, kocsifeljáró, járólapok gyors tisztítására szolgál. Kerti kefe Forgó kefe fa felületek tisztítására. Felnikefe Forgó kefe kerékfelnik tisztítására. Fali akasztó A nagynyomású mosó a segítségével a falra függeszthető. Forgó kefe Autókra és más felületekre. Vízszívó készlet Nagy mennyiségű víz eltávolítására pl. kerti víztartályokból. 15

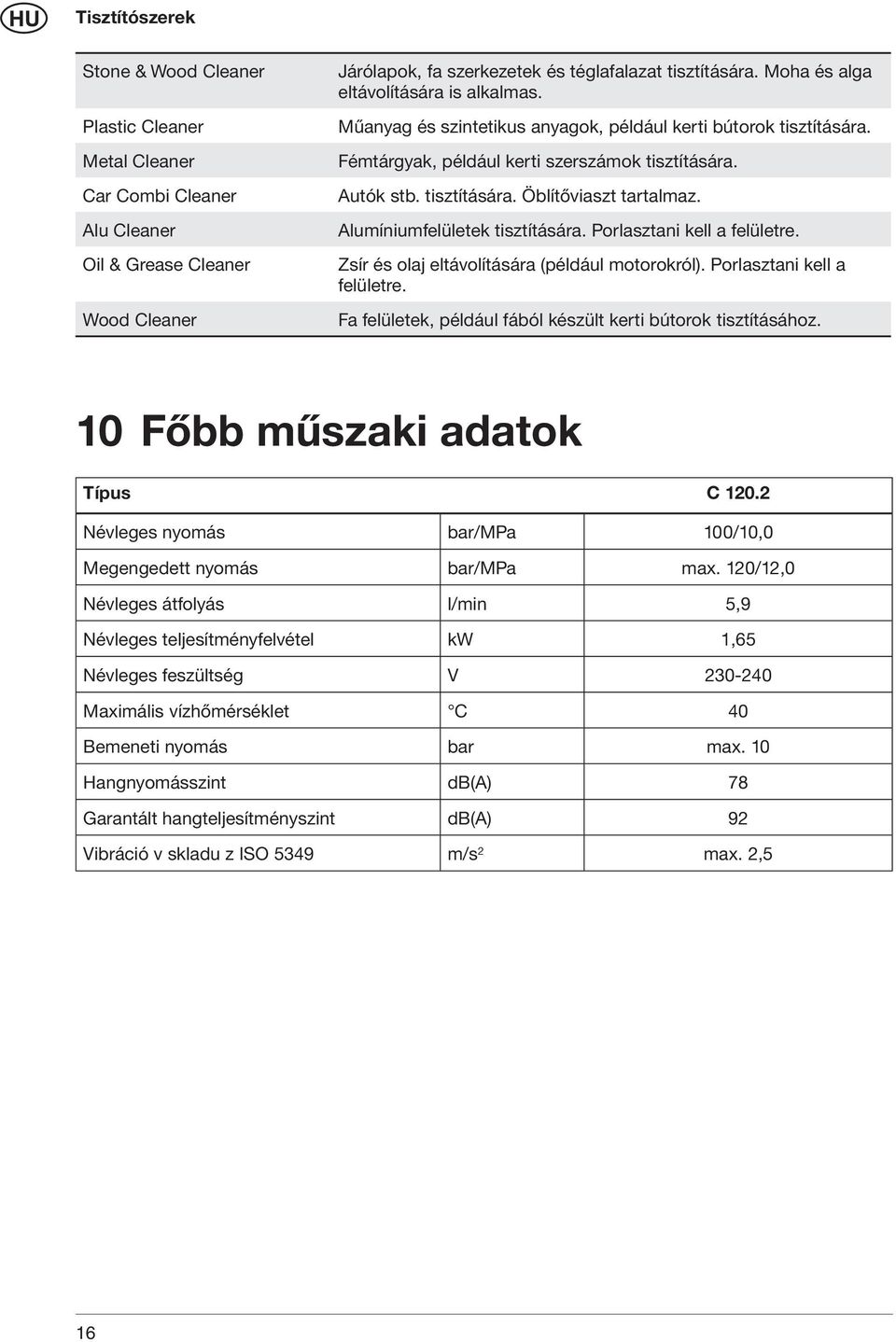

16 Tisztítószerek Stone & Wood Cleaner Plastic Cleaner Metal Cleaner Car Combi Cleaner Alu Cleaner Oil & Grease Cleaner Wood Cleaner Járólapok, fa szerkezetek és téglafalazat tisztítására. Moha és alga eltávolítására is alkalmas. Műanyag és szintetikus anyagok, például kerti bútorok tisztítására. Fémtárgyak, például kerti szerszámok tisztítására. Autók stb. tisztítására. Öblítőviaszt tartalmaz. Alumíniumfelületek tisztítására. Porlasztani kell a felületre. Zsír és olaj eltávolítására (például motorokról). Porlasztani kell a felületre. Fa felületek, például fából készült kerti bútorok tisztításához. 10 Főbb műszaki adatok Típus C Névleges nyomás bar/mpa 100/10,0 Megengedett nyomás bar/mpa max. 120/12,0 Névleges átfolyás l/min 5,9 Névleges teljesítményfelvétel kw 1,65 Névleges feszültség V Maximális vízhőmérséklet C 40 Bemeneti nyomás bar max. 10 Hangnyomásszint db(a) 78 Garantált hangteljesítményszint db(a) 92 Vibráció v skladu z ISO 5349 m/s 2 max. 2,5 16

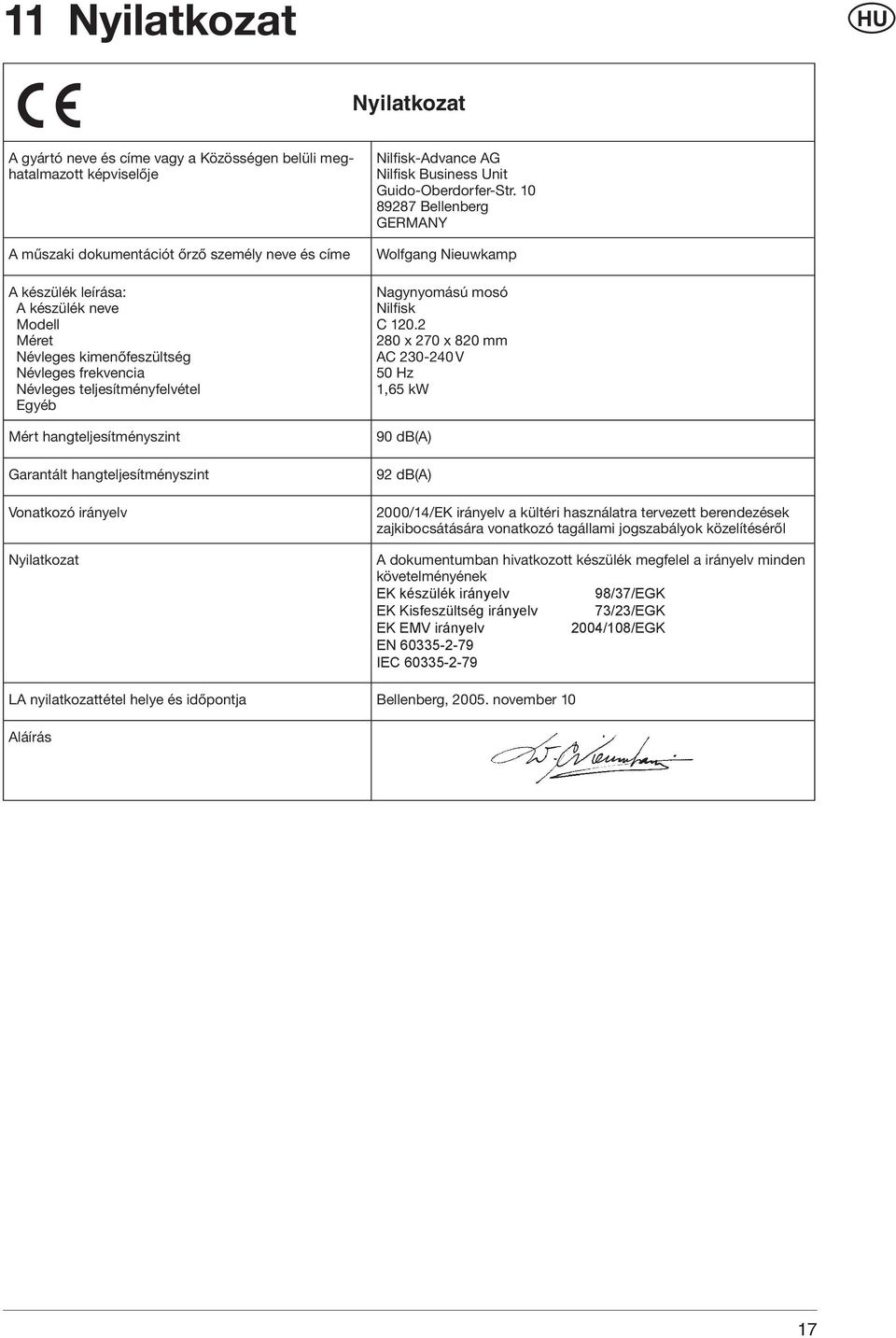

17 11 Nyilatkozat Nyilatkozat A gyártó neve és címe vagy a Közösségen belüli meghatalmazott képviselője A műszaki dokumentációt őrző személy neve és címe A készülék leírása: A készülék neve Modell Méret Névleges kimenőfeszültség Névleges frekvencia Névleges teljesítményfelvétel Egyéb Mért hangteljesítményszint Garantált hangteljesítményszint Vonatkozó irányelv Nyilatkozat Nilfisk-Advance AG Nilfisk Business Unit Guido-Oberdorfer-Str Bellenberg GERMANY Wolfgang Nieuwkamp Nagynyomású mosó Nilfisk C x 270 x 820 mm AC V 50 Hz 1,65 kw 90 db(a) 92 db(a) 2000/14/EK irányelv a kültéri használatra tervezett berendezések zajkibocsátására vonatkozó tagállami jogszabályok közelítéséről A dokumentumban hivatkozott készülék megfelel a irányelv minden követelményének EK készülék irányelv 98/37/EGK EK Kisfeszültség irányelv 73/23/EGK EK EMV irányelv 2004/108/EGK EN IEC LA nyilatkozattétel helye és időpontja Bellenberg, november 10 Aláírás 17

18

19 Nilfi sk, Division of Nilfi sk-advance A/S, Industrivej 1, DK Hadsund, tel.: (+45) a ( )
