RURIS BENZINES FŰNYÍRÓ 270c/ 320c / 431c / 441c / 509c / 510c / 530c / 540c

Átírás

1 RURIS BENZINES FŰNYÍRÓ 270c/ 320c / 431c / 441c / 509c / 510c / 530c / 540c Tartalom Bevezető 1 Fontos teendők üzembe helyezés előtt és üzemeltetés közben 2 Munkavédelem 4 A RURIS benzines fűnyíró összetétele 5 Műszaki adatok 6 A 270c/320c /431c/441c/ 509c/510c/530c/540c benzines fűnyíró összeszerelése 7 Üzembe helyezés 9 Mit ellenőrizzünk, ha a RURIS fűnyíró nem válaszol a parancsokra A fűnyíró használata 11 Késtípusok 15 Bejáratás utáni karbantartás 15 Karbantartási táblázat 16 Szállítás 16 Csomagolás 17 Tárolás 17 Figyelmeztetések 17 Megfelelési nyilatkozat 19 11

2 Bevezető Köszönjük, hogy RURIS terméket választott, szívesen látjuk a vásárlói csoportunkban. Meggyőződésünk, hogy meg lesz elégedve termékünkkel a könnyű kezelhetősége és kiváló teljesítménye révén. A sokéves tapasztalatunk és a magas minőségű anyagok használata hatékony termékek előállítását biztosítja, amelyek messzemenően kielégítik elvárásait, abban az esetben, ha betartja az általunk előírt használati és karbantartási javaslatokat. Jelen használati kézikönyv tudomására hozza azokat a szükséges információkat, amelyek szükségesek a termék használatához, bemutatja a termék felépítését, műszaki adatait és karbantartási módját. A RURIS márkájú benzines fűnyírókat Romániában tervezik és olyanra gyártják, hogy megfeleljen minden típusú fűnek és cserjének, amelyek az ország területén megtalálhatóak. Ugyanakkor kifejlesztettük a duplán állítható fogantyúk ellenőrző rendszerét, amellyel állítható a gépkezelő kaszálási módja és a hegyvidéki lejtési szögeknek megfelelően. A RURIS márkájú benzines fűnyírók könnyen kezelhetőek, könnyen karbantarthatóak, úgy, hogy egy ellenőrzött használatot biztosítsanak. A vágó korongok dupla élűek, hogy egy jó kaszálást biztosítsanak, szünet és újra élezés nélkül is. Köszönjük, hogy a RURIS család termékeit és minőségét választotta! Információ és ügyfélszolgálat: Telefon: info@ruris.ro 2

3 1.0 Fontos teendők üzembe helyezés előtt és üzemeltetés közben Bizonyosodjunk meg arról, hogy: 1. A sürgősségi megállító kar helyesen van felszerelve 2. Az üzemanyag keverék megfelel az előírt benzin/keverékolaj aránynak: 25 ml keverékolaj/1 liter benzin 3. A használt keverékolaj Ruris márkájú: Ruris 2 TT Max vagy egy API osztályzású olaj: TC vagy ennél kiválóbb 4. A bejáratást alapjáraton végezzük és nem terhelés alatt. Három tartály benzin alapjáraton és nem terhelés alatt percenként maximumra gyorsítunk másodpercre, hogy a kipufogó dobból kiégessük az el nem égett olajat. 5. A vágófejházat grafitos zsírral töltjük fel, az előírt szintet a feltöltő nyílás csavarján található zsír adja, az alább bemutatott szerelési ábra szerint (1. ábra). Kapacitása kb. 20 gramm. Cap reductor = Vágófejház Vaselina = Zsír Orificiul de alimentare cu vaselina = Zsírzónyílás 1. Ábra 6. Az össze- és szétkapcsoló karok az indító kábel gyenge meghúzása által működnek. 7. A vágótárcsa vagy damilfej helyesen van-e felszerelve, az fejezet leírása szerint. Figyelem! A vágótárcsa felszerelésekor használjuk a blokkoló imbuszkulcsot a szorító és biztosító anya kicsavarására az óramutató irányában. A vágótárcsa felszerelése után bizonyosodjunk meg, hogy az anya jól meg van szorítva és a tárcsa jól rögzítve van és, hogy a felületén nincsenek elváltozások vagy repedések. Montaj = Összeszerelés Demontaj = Szétszerelés 1.1. Ábra 3

4 8. A vágófejház meghajtása a gyorsítókar maximumra való húzásával történik. 9. Ellenőrizzük, hogy a vágótárcsa védőburkolata helyesen van-e felszerelve. 10. Töltsük fel a Ruris fűnyírót üzemanyagkeverékkel. 4

5 Atenționări: 1.1 Munkavédelem Európai normák CE Veszély! Olvassa el a használati útmutatót Használjon védő sisakot, védő szemüveget és fülvédőt! Ne használjuk a fűnyírót 15 méternél kisebb távolságra más személyektől Használjon védőkesztyűt Használjon csizmát vagy munkavédelmi lábbelit Testi sérülés veszélye azon személyekre nézve, akik a fűnyíró közelében tartózkodnak 5

6 A Ruris 270c/320c /431c/441c/ 509c/510c/530c/540c fűnyíró az alábbi összetevőkből áll: 1. Levegő szűrő fedele 2. Fogantyú 3. Fogantyútartó 4. Hajtótengely 5. Védőburkolat 6. Vágófejház 7. Vágótárcsa 8. Gázszabályozó kar 9. Be/ki kapcsoló 10. Villamos vezeték 11. Motor 12. Kipufogó dob 13. Visszahúzó rugós indító 14. Vállheveder 2. Ábra 6

7 Termék Fűnyíró 270c 1.3 Műszaki adatok Fűnyíró 320c Fűnyíró 431 c Fűnyíró 441 c Fűnyíró 509 c Fűnyíró 510 c Fűnyíró 530 c A motor gyártója Khumma Khumma Khumma Khumma Kawasaki Kawasaki Kawasak A motor származási helye Nettó teljesítmény (LE) Maximális teljesítmény (LE) Lökettérfogat (cm³) A motor működési üteme Gyújtótekercs Japán Japán Japán Japán Japán Japán Japán 0.9 1,4 1, ,3 1,75 1 1,6 1,9 2,4 1 1,4 1,9 25,4 32,6 42,7 51,7 26,3 34,4 45, electronikus electronikus electronikus electronikus electronikus electronikus electron kus Indítás kézi kézi kézi kézi kézi kézi kézi Üzemanyag (keverék) Üzemanyag tartály kapacitása (ml) Átlagfogyasztás (l/h) Az erőátvitel gyártója Ecarsarment DualBalance Vázszerkezet típustól függően Jobb oldali fogantyú rezgés (m/s²) Bal oldali fogantyú rezgés (m/s²) Optimális vágási átmérő (mm) 25 ml olaj/ l ólommentes benzin 25 ml olaj/ l ólommentes benzin 25 ml olaj/ l ólommentes benzin 25 ml olaj/ l ólommentes benzin 25 ml olaj/ l ólommentes benzin 25 ml olaj/ l ólommentes benzin 25 ml ola ólommen tes benz ,8 0,9 1 1,1 0,8 0,9 1 Ruris Ruris Ruris Ruris Ruris Ruris Ruris dupla dupla dupla dupla dupla dupla dupla Alumínium/ rozsdamen -tes acél Alumínium/ rozsdamentes acél Alumínium/ rozsdamentes acél Alumínium/ rozsdamentes acél Alumínium/ rozsdamentes acél Alumínium/ rozsdamentes acél Alumínium rozsdame tes acé Vágási hatósugár (mm) Alapfelszerelés Damilfej/3 fogú körkés Damilfej/3 fogú körkés Damilfej/3 fogú körkés Damilfej/3 fogú körkés Damilfej/3 fogú körkés Damilfej/3 fogú körkés Meghajtó tengely merev merev merev merev merev merev Damilfej/ fogú körk merev Zajszint (db(a)) Hangkibocsájtás (LwA, db(a)) Súly Garancia (hónap) Figyelmeztetés! A Ruris fűnyírókat üzemanyagkeverék nélkül szállítjuk. Ellenőrizzük, hogy az üzembe helyezés a jelen útmutató előírásai szerint történjen. 7

8 1.4 A Ruris fűnyíró összeszerelése 270c/320c /431c/441c/ 509c/510c/530c/540c A felszerelés és üzembe helyezés előtt meg kell győződni arról, hogy a Ruris fűnyíró helyesen, a 2. pontban leírt összeszerelési terv szerint van összeszerelve, tartsuk be a jelen útmutató előírásait. Csak ezek után térhetünk át a tulajdonképpeni üzembe helyezésre. Összeszerelés Fogantyúk felszerelése Szereljük fel a fogantyútartót és rögzítsük a fogantyúkat a csavarok megszorításával, az összeszerelési útmutató 2. lépése szerint A körkés vagy a damilos fej fel-leszerelése Hogy helyesen járjunk el, a következő szerszámokra van szükségünk: rögzítőtüske és a fogantyús kulcs, amik a fűnyíró alapfelszerelésében vannak. A fel-leszerelés sorrendjét a 3. ábra mutatja be. Fordítsuk a 8, 40 vagy 80 fogú körkést a Ruris felirattal a vágófej felé. a 3 fogú körkést mindegy milyen irányba helyezzük, mert mindkét oldala meg van élezve. 3. Ábra Montaj = Összeszerelés Demontaj = Szétszerelés Ellenőrizzük, hogy az egyész együttes helyesen legyen összeszerelve és a körkés legyen erősen megszorítva, tengelyirányú vagy átlós játék nélkül. A damilos fej szerelésénél, a 3. ábrán mutatott és 4. alkatrészeket nem használjuk. Csak a 3. távolságtartó alátétet használjuk (3. ábra), és a fejet felcsavarjuk az óramutató járásával ellentétes irányba, kézzel, használva a rögzítőtüskét, az összeszerelési útmutató 4. lépése szerint. Abban az esetben, ha ez a művelet nem sikerül, rögtön fel kell keresni a legközelebbi Ruris szervizt, a hiba mielőbbi elhárítása érdekében. 8

9 1.4.3 A vágófej védőburkolatának felszerelése A védőburkolatot az összeszerelési útmutató 3. lépése szerint végezzük. Figyelem! Ne használjuk a Ruris fűnyírót a védőburkolat nélkül. A fűvágó körkés felszerelésekor bizonyosodjunk meg, hogy a terhelésszabályzó el van különítve a védőburkolattól (az összeszerelési útmutató 6. lépése szerint) A vállheveder felszerelése A vállheveder felszerelésekor, ezt felvesszük a vállunkra és a 4. ábra szerint rögzítjük. A vállheveder könnyen rögzíthető a használó testére, a gyors rögzítő rendszernek köszönhetően, anélkül, hogy a használó időt veszítene vagy kényelmetlenül érezné magát a munka közben. A gyors igazítás után a használó rögtön megkezdheti a munkát. Reglare rapida = Gyors igazítás 4. Ábra Hogy a fűnyírót helyesen helyezzük el a hevederben, meg kell bizonyosodjunk arról, hogy ez egyensúlyban van és nem éri a talajt. A fűnyíró kiegyensúlyozásához, a heveder és a használó magassága szerint, a következő műveleteket kell végrehajtani: - bizonyosodjunk meg, hogy a rögzítő szíj egy tenyérnyivel a használó csípője alatt van; - a fűnyírót helyezzük be a heveder biztosító gyűrűjébe és hagyjuk szabadon; - ha a fűnyíró nincs egyensúlyban és a körkés eléri a talajt, vagy felemelkedik és a motor irányába dől, a vázon található rögzítő rendszert újra állítjuk vagy a vágófej, vagy a motor irányába, addig, amíg megtaláljuk a helyes pozíciót. Ebben az esetben az üzemeltetés könnyű lesz, a fűnyírót nem kell kézből tartani. 9

10 2.0 Üzembe helyezés A Ruris fűnyíró üzembe helyezése előtt bizonyosodjunk meg, hogy a következő feltételek biztosítva vannak: a fűnyíró 5 méteres körzetében nincsenek személyek vagy tárgyak, akik ezzel kapcsolatba léphetnének; a fűnyíró vízszintes helyzetben van a talajon; a kábelek helyesen vannak felszerelve; a vágófejben van elegendő grafitos zsír; az üzemanyag keverék, Ruris 2tt Max, vagy egy API osztályzatú olaj: TC vagy ennél kiválóbb olaj és benzin keveréke helyes arányban van, vagyis 25 ml olaj/1 liter üzemanyag (ólommentes benzin); az összekeverést egy külön erre acélra használt edényben végezzük és 2 percig kavargatjuk. A keverék nem lehet régebbi 2 hetesnél; a motor üzemanyag tartályában van minimum 200 ml keverék; a gázkar maximumra van húzva és rögzítve van ebben a helyzetben; az indító/állító kapcsoló START helyzetben van; a körkés fel van szerelve és rögzítve van helyesen, a biztonsági csavaranya meg van szorítva; a védőburkolat fel van szerelve helyesen; a fűnyíró minden csavarja erősen meg van szorítva. Pompa amorsare = Üzemanyag szivattyú Pozitia inchis = Zárva Pozitia deschis = Nyitva 6. Ábra 10

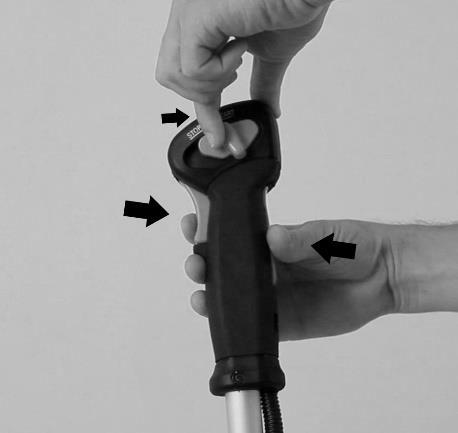

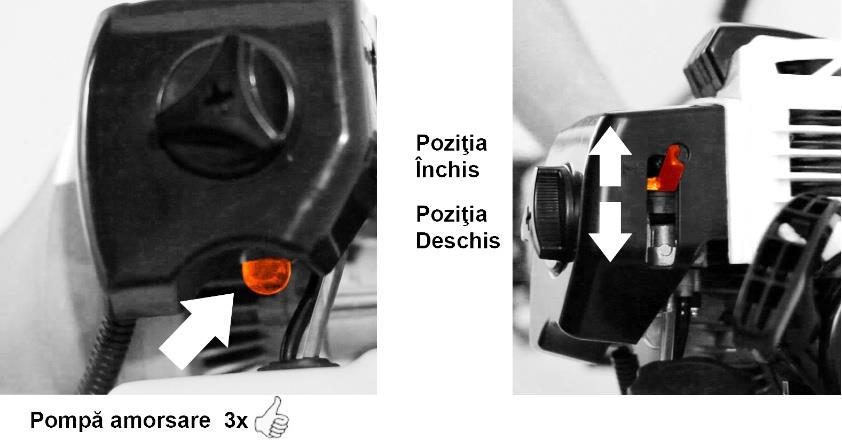

11 2.1 A motor indítása A fűnyírót helyezzük vízszintesen a talajra Szívassuk meg a karburátort benzinnel az üzemanyag-szivattyú 3 Egymásutáni nyomogatásával A gázkar és a kapcsoló helyzete indításra van helyezve A fojtószelepkar zárt helyzetben van, amint a 6. ábra mutatja a gázkart helyezzük maximális helyzetbe és a kapcsolót rögzítsük START helyzetbe 7. Ábra Engedjük ki a gázkart Bal kézzel tartsuk erősen a fűnyírót és jobb kézzel húzzuk meg a rugós indító zsinegét A zsineg meghúzását két részben kell tenni. Először könnyed húzással húzzunk ki a zsinegből kb. 150 mm hosszú részt. Második szakaszban húzzuk meg erősen és folytonosan a zsineget (kb. vállmagasságig). Ismételjük a zsineg húzogatását addig, amíg meghalljuk az első indulási tüneteket. Az első indulási tünet után álljunk le a zsineg húzogatásával és a fojtószelepkart helyezzük nyitott helyzetbe (6. ábra). Ekkor húzogassuk újra az indító zsineget, az előbb leírt módon, amíg a motor maximális fordulaton elindul. Ahhoz, hogy a motor alapjáraton működjön, szorítsuk meg a gázkart majd engedjük el. FIGYELEM! Ne rángassuk az indítózsineget, mert ezzel károsíthatjuk az egész indító rendszert. Nyújtsuk ki mindig a zsineget húzás előtt. 2.2 A motor leállítása 11

12 A fűnyíró motorjának leállítása következők szerint történik: Engedjük el a gázkart és hagyjuk a motort alapjáraton kb. 1 percig. A kapcsolót kapcsoljuk át STOP helyzetbe. 3.0 Mit ellenőrizzünk, ha a Ruris fűnyíró nem válaszol a parancsokra Amikor a motor nem indul: 1. Ellenőrizzük, hogy az indító/állító kapcsoló START helyzetben van-e. 2. Ellenőrizzük, hogy van-e elég üzemanyag. 3. Ellenőrizzük, hogy a karburátorban van-e benzin. 4. Ellenőrizzük, hogy a gyertya ad-e le szikrát. 5. Ellenőrizzük, hogy az üzemanyag keverék nem régebbi-e, mint 2 hét, ugyanis idővel veszíthet minőségéből. FIGYELMEZTETÉS: Abban az esetben, ha a Ruris fűnyíró nem válaszol a parancsokra, vagy nem megfelelően működik, azonnal egy Ruris márkaszervizhez kell fordulni. 4.0 A fűnyíró üzemeltetése A Ruris fűnyírók olyan termékek, amelyek megengedik a nyírási mód könnyű kiválasztását, anélkül, hogy fölösleges beállítási vagy karbantartási műveleteket kellene elvégezni. A Ruris fűnyíró egy közös testet képez a használójával és maximális üzemeltetési kényelmet nyújt annak. Ahhoz, hogy optimális körülmények között dolgozhassunk, előbb kell ellenőrizni, hogy a kaszálandó területen vannak-e különböző tárgyak, facsutakok, kövek, drótok, hangyabolyok, stb. olyan tárgyak, amelyek kapcsolatba kerülhetnek a vágó tárcsával. Abban az esetben, ha ilyen tárgyakat találunk, próbáljuk meg ezeket eltávolítani. Ugyanakkor a kiemelkedéseket vagy azokat az elemeket, amelyeket nem tudtunk eltávolítani jelöljük meg valamiképp, hogy munka közben kikerülhessük őket, ezáltal biztosítva biztonságunkat. Figyelem! Hogy a fűnyírót biztonságosan üzemeltethessük, olvassuk el a kézikönyvet és tartsuk be a fűnyíró különböző részein található jelöléseket. Tilos a fűnyírót heveder nélkül használni. Bizonyosodjunk meg, hogy a fűnyíró 15 méteres körzetében nincsenek személyek vagy állatok, akiket megsebesíthetünk, ugyanis maximum fordulatszámon a vágótárcsa kavicsot vagy más tárgyat kidobhat a talajról. Miután a fűnyírót megindítottuk és biztonságosan felszereltük a hevedert, nekiláthatunk a munkának. A biztonságunk érdekében kerüljük a vágótárcsa érintkezését kaviccsal vagy kemény tárgyakkal. A vágófej meghajtását a gázkar maximumra való húzásával érjük el, ne gázoljunk ingadozásokkal, mert ezek az átvitelben sokkokat okoznak és ez idő előtti kopásokhoz vezet. Helyes használathoz több kaszálási módot használhatunk: 12

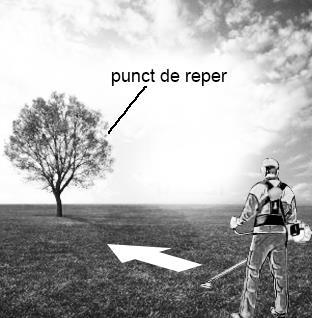

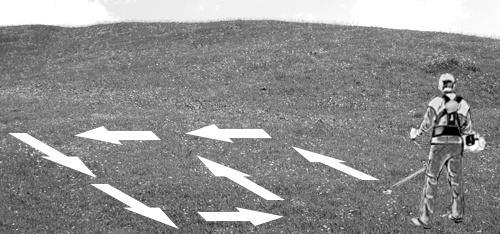

13 1. Spirálban vagy 9-esben való kaszálás Kezdjünk el kaszálni a felület egy külső pontján, ugyanakkor válasszuk ki a kaszálási módot, kaszálhatunk jobbra vagy balra. Javallott, hogy ne kaszáljunk mindkét irányban, mert visszatéréskor letaposhatjuk a már lekaszált füvet. (8. ábra) 8. Ábra 2. Egyenes irányba való kaszálás Mielőtt nekifogunk kaszálni válasszunk ki egy vonatkozási pontot, ami irányába elkezdünk kaszálni. A kaszálást végezhetjük jobbra-balra, a kaszálási szokásunktól függően. Punct de reper = vonatkozási pont 9. Ábra 3. Kaszálás lejtős helyen Kerüljük a lejtőre vagy emelkedőre való kaszálást. Biztonságos kaszálás érdekében, a munkát végezzük 13

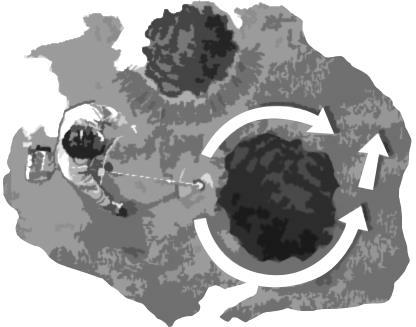

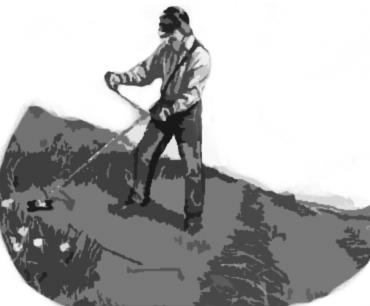

14 merőlegesen a lejtő tengelyére, mindig támaszkodjunk az magasabban lévő lábunkra, a 10. ábrának megfelelően. 10. Ábra 4. Bozótvágásra ajánlott módszer (11. ábra) A bozótvágást mindig egy jól megválasztott körkéssel kell végezni, a bozótban található cserjék függvényében. Biztonságos munka érdekében a munkát mindig a bozót szélén kezdjük el, és soha a belsejében, hogy az esetleges baleseteket megelőzzük. 11. Ábra 5. Damilos fejjel való, ajánlott kaszálási módszerek: A damilos fej használatánál jól válasszuk meg a damilt, megfelelően a kaszálandó felületnek. A damil, ami a vágófej felszerelésében van, finomra aprítja a füvet. A damilos fejet sikeresen használhatjuk szegélyek vagy más akadályok körüli kaszálásra, fák körüli kaszálásra. 14

15 A damil cserélése egyszerű, csak könnyen oda kell nyomni, vagy könnyen oda kell ütni a fejet a talajhoz, a 12. ábrának megfelelően. 12. Ábra A damil cserélési műveletkor a motor legyen maximális fordulaton. 15

16 5.0 Késtípusok Nejlonszálas vágófej Vágófej 2 damil szállal, amelyek hosszúsága automatikuson állítódik a védőburkolaton található kés segítségével. Általában kaszálásra, szegélyek és más akadályok körüli fűnyírásra használjuk. 3 fogú kés Kemény acélból gyártott, általában nagy területen, kemény, száraz fű vágására használjuk. 4 fogú kés Acélból gyártott, általában kemény fű és száraz gyomnövények eltávolítására használjuk. 8 fogú kés Acélból gyártott, cserjék, bokrok, vékony törzsek vágására használjuk. 80 fogú kés Acélból gyártott, cserjék, bokrok, bozót irtásoknál, vékony törzsek vágására használjuk. *A Ruris fűnyíró alapfelszereltségébe tartozik egy damilos fej és egy 3 fogú kés. 6.0 Bejáratás utáni karbantartás A körkések megfenésére és más beavatkozásokra javasoljuk, hogy látogasson meg egy engedélyezett Ruris szervizt. Az erőátvitel bizonyos részei grafitos zsírban dolgoznak. Szükséges, hogy ha szükség töltsük utána a zsírt és ellenőrizzük a vágófej házat. Minden használat előtt ellenőrizzük a vágófej ház zsírszintjét. Ha a körkés nem vág megfelelően, ezt meg lehet fenni, vagy végül ki lehet cserélni. Minden használat előtt elvégezzük a levegőszűrő karbantartását. levesszük a levegőszűrő fedelét, kivesszük a levegőszűrőt, és megmossuk mosószeres meleg vízben. Miután teljesen megszáradt, visszaszereljük. FIGYELEM! Ne használjunk kőolajipari terméket a szűrő tisztítására. A megrongálódott levegőszűrőt kötelezően ki kell cserélni, mert a karburátorba vagy a motor égésterébe bejutott szennyeződés károsodást okozhat. Bejáratás után csak Ruris 2TT Max márkájú olajat, vagy más API osztályozású: TC vagy magasabb rendű olajat használjunk. Bármilyen kérdésben lépjünk kapcsolatba a Ruris területi képviselőjével. 16

17 Ha nem használjuk a fűnyírót több, mint 2 hétig, ürítsük ki a benzintartályt és indítsuk meg a motort, hogy a karburátorban lévő benzint is elhasználja. A következő használatnál töltsük fel egy új keverékkel, a jelen kézikönyvben leírtak szerint. 7.0 Karbantartási táblázat A karbantartandó készülék és A karbantartási művelet végrehajtásának határideje a művelet megnevezése Határidő Bejáratás ideje alatt Bejáratás után Munka 3 Készülék Művelet kezdés óránként előtt Motor, levegőszűrő tisztítás Gyertya, égési tér, hűtés tisztítása Karburátor állítás Tisztítás, Ellenőrzés x y Minimum évente egyszer Karburátor Csere Tisztítás y y Üzemanyag keverék Csere 10 naponta. Vágófej ház Zsír csere vagy pótlás x Benzin szűrő Csere 25 oránként x- felhasználó y- engedélyezett szerviz x 8.0 Szállítás Szállításkor, akár rövid tára, akár hosszú távra szállítjuk, a fűnyíróról szereljük le a vágókést, esetleges balesetek megelőzése érdekében. 9.0 Csomagolás 17

18 A csomagolás zárt kartondobozokban. Csomagolási Hosszúság méretek (cm) Szélesség (cm) Magasság (cm) 270 c c c c c c c c Tárolás Súly (kg) A fűnyírót száraz, fedett, nedvességtől óvott, ablakkal ellátott és megfelelő szellőzéssel rendelkező helyen kell tárolni. Ürítsük ki az üzemanyagot a tartályból is és a karburátorból is. A fém alkatrészeket kenjük be zsírral. Ne tároljuk a fűnyírót gyúlékony helyek vagy kijáratok közelében Figyelmeztetések Üzemanyaggal vagy zsírral való feltöltéskor állítsuk le a motort. A mezőn való használatkor iktassunk be 15 perces szüneteket az üzemanyaggal való feltöltések alkalmával. Tilos a folytonos használat! 18 évnél fiatalabb személyeknek tilos a fűnyíró használata. Minden olyan személy, aki nem ismeri és soha nem dolgozott ezen fűnyíróval, munkakezdés előtt köteles elolvasni a jelen használati utasítást. Ha a fűnyírót felügyelet nélkül hagyjuk, bizonyosodjunk meg róla, hogy beavatatlan személynek ne legyen lehetősége azt megindítani. Ha szegély vagy fal mellett dolgozunk a fűnyíróval, bizonyosodjunk meg, hogy a távolság biztonságos. Soha ne dolgozzunk a fűnyíróval mezítláb vagy szandálban. Ellenálló lábbeliben dolgozzunk. Munkakezdés előtt ellenőrizzük a területet, távolítsuk el a kavicsokat, fadarabokat, fémdarabokat és bármilyen más idegen tárgyat. A motor megindítása előtt bizonyosodjunk meg, hogy a fűnyíró 15 méteres körzete szabad. Töröljünk le a fűnyíróról bármilyen üzemanyag kifolyást. Az üzemanyaggal való feltöltést mindig leállított motorral, szellős helyen végezzük. E művelet közben ne dohányozzunk. Munkakezdés előtt tanuljuk meg a motor biztonságos leállítását és a készülék helyes használatát. Ne szállítsuk vagy tisztítsuk a fűnyíró aktív részeit működő motorral. Ne dolgozzunk 15 foknál nagyobb dőlésszögű lejtőn. 18

19 Nem vállalunk felelősséget semmilyen balesetért, ami a fentiek be nem tartása miatt történik. Ha a fűnyírót 1830 méter tengerszint fölötti magasságban akarjuk használni, jelentkezzünk egy Ruris engedélyezett szervizben a motor átállítása végett. Még ezekkel a beállításokkal is a motor teljesítménye kisebb lesz kb. 3,5 %-kal. 19

20 MEGFELELÉSI NYILATKOZATOK CE MEGFELELÉSI NYILATKOZAT Gyártó: SC RURIS IMPEX SRL Calea Severinului u. 10 sz., Craiova, Dolj, Románia Tel , Fax , Törvényes képviselő: ing. Stroe Marius Catalin Vezérigazgató Műszaki dokumentáció: ing. Florea Nicolae Tervezési/termelési igazgató A gép leírása: Váll-FŰNYÍRÓ, kaszálási műveletek megvalósításához, az alap energiai összetevő a kaszálógép, a késes vágószerkezet pedig a tulajdonképpeni munkafelszerelés Termék: Ruris Típus: 270c, 320c, 431c, 441c, 509c, 510c, 530c, 540c Motor: benzines Indítás: kézi Teljesítmény: 1 3 LE Vágási ív átmérője (tetszőleges): mm Vágókés: 3 80 fogú Tetszőleges: nejlonszálas vágás, autocut Mi, a RURIS IMPEX SRL Craiova, mint termelő és árusító, az 1029/2008 Kormányrendeletnek megfelelően, ami a gépek árusításának feltételeire vonatkozik, az Európai Közösség 2006/42/EC irányelvének megfelelően, ami a gépek biztonsági feltételeire vonatkozik, EN12733 Standardnak megfelelően, ami a mezőgazdasági és erdőkitermelő gépekre vonatkozik, a 1756/2006 Kormányrendelet előírásainak megfelelően, ami a környezeti zajszennyezésre vonatkozik, a 332/2007 Kormányrendeletnek megfelelően, ami a motorokból származó szennyező gáz és részecskekibocsájtásra vonatkozik, elvégeztük a készülékek engedélyeztetését és hitelesíttetését a megfelelő standardokkal és nyilatkozzuk, hogy ezek megfelelnek a fő biztonsági elvárásoknak, nem veszélyeztetik a velük való munka során az életet, az egészséget és nincsenek káros hatással a környezetre. Alulírott Stroe Catalin, a gyártó képviselője, saját felelősségemre nyilatkozom, hogy a termék megfelel a következő standardoknak és normatívoknak: -SR EN ISO 12100:2011 Gépek biztonsága. Alapfogalmak, általános tervezési elvek. Alap terminológia, metodológia. Műszaki elvek -SR EN ISO :2010/AC:2011 Mezőgazdasági gépek. Biztonság. Általános elvárások -SR EN 1050:2000 Gépek biztonsága. Kockázatfelmérési elvek -SR EN ISO 22868:2011 Erdőkitermelő és kertészeti gépek. Hordozható, kézben tartott, belsőégésű motorral ellátott gépek akusztikai próba kódexe. Felmérési módszerek -SR EN ISO :2012 Mezőgazdasági és erdőkitermelő gépek. Biztonsági és próbálási elvárások hordozható fűnyíró és bozóttisztító, belsőégésű motorral felszerelt gépekkel szemben. 1 Rész: Beépített belsőégésű motorral ellátott gépek 20

21 -SR EN ISO 3744: Akusztika. Zaj források által kibocsájtott zajerő megállapítása zajnyomás felhasználásával -SR EN ISO 5674:2009 Traktorok, mezőgazdasági és erdőkitermelő gépek. Kardántengelyes erőátvitelek -SR EN A1:2009 Mezőgazdasági, erdőkitermelő és kertészeti gépek. Kézben tartott és lábbal vezetett gépek. Forró felületekkel való érintkezési kockázatok megállapítása -2000/14/EC Irányelv Kültérbe kibocsájtott zajok /42/EC Irányelv gépek. Más standardok vagy használt leírások: -SR EN ISO 9001 Minőségi Management Rendszer -SR EN ISO Környezetvédelmi Management rendszer -OHSAS18001 Foglalkozás közbeni Egészségi és Biztonsági Management Rendszer. MOTOROK JELÖLÉSE ÉS CÍMKÉZÉSE A RURIS felszereléseken használt szikragyújtású benzines motorok, a 332/2007. számú Kormányrendelet értelmében, a következő jelölést kapják: -Márka és a gyártó neve: Z.P.M.E. CO., LTD, Kawasaki -Típus Khumma / Kawasaki -Nettó teljesítmény: 1 3 LE -A gyártó által elért típusjóváhagyás számai: model 270c: e11*97/68sa*2004/26*1311*00 model 320c: e11*97/68sa*2004/26*1312*00 model 431c: e11*97/68sa*2004/26*1313*00 model 441c: e11*97/68sa*2004/26*0897*01 model 509c: e13*97/68sa*2002/88*0287*06 model 510c: e11*97/68sh2g3*2004/26*0410*01 model 530c: e13*97/67sh2g3*2004/26*0361*03 model 540c: e13*97/68sh3g3*2010/26*0703*01 -A motor azonosítási száma egységes szám. Megjegyzés: a műszaki dokumentációt a termelő birtokolja. Pontosítás: Jelen nyilatkozat azonos az eredetivel. Érvényességi időszak: a jóváhagyástól számított 5 év. Kibocsájtás helye és ideje: Craiova, A CE jelölés applikálásának ideje: Iktatószám. 1051/ Meghatalmazott személy és aláírás: Stroe Marius Catalin Vezérigazgató SC Ruris Impex SRL 21

22 MEGFELELÉSI NYILATKOZAT Gyártó: SC RURIS IMPEX SRL Calea Severinului u. 10 sz., Craiova, Dolj, Románia Tel , Fax , Törvényes képviselő: ing. Stroe Marius Catalin Vezérigazgató Műszaki dokumentáció: ing. Florea Nicolae Tervezési/termelési igazgató A gép leírása: Váll-FŰNYÍRÓ, kaszálási műveletek megvalósításához, az alap energiai összetevő a kaszálógép, a késes vágószerkezet pedig a tulajdonképpeni munkafelszerelés Termék: Ruris Típus: 270c, 320c, 431c, 441c, 509c, 510c, 530c, 540c Motor: 2 ütemű, benzines Indítás: kézi Teljesítmény: 1 3 LE Vágási ív átmérője (tetszőleges): mm Zajszint (alapjárat): db Zajszint (teljes fordulat): db A zajszint megfelel a 2001/14/CEE és SR EN ISO 22868:2011 irányelvek előírásainak. Mi, a RURIS IMPEX SRL Craiova, mint termelő és árusító, az 1756/2006. sz. Kormányrendeletnek megfelelően, ami az épületeken kívül használt felszerelések környezeti zajszennyezésre vonatkozik, valamint 1029/2008. sz. Kormányrendeletnek megfelelően, ami a gépek árusításának feltételeire vonatkozik, elvégeztük a felszerelés megfelelésének ellenőrzését és engedélyeztetését, és nyilatkozzuk, hogy ezek megfelelnek a fő biztonsági elvárásoknak. Alulírott Stroe Catalin, a gyártó képviselője, saját felelősségemre nyilatkozom, hogy a termék megfelel a következő standardoknak és normatívoknak: -2000/14/EC Irányelv A külső környezetbe kibocsájtott zajszint -SR EN ISO 22868:2011 Erdőkitermelő és kertészeti gépek. Hordozható, kézben tartott, belsőégésű motorral ellátott gépek akusztikai próba kódexe. Felmérési módszerek - SR EN ISO :2012 Mezőgazdasági és erdőkitermelő gépek. Biztonsági és próbálási elvárások hordozható fűnyíró és bozóttisztító, belsőégésű motorral felszerelt gépekkel szemben. 1 Rész: Beépített belsőégésű motorral ellátott gépek -SR EN ISO 3744: Akusztika. Zaj források által kibocsájtott zajerő megállapítása zajnyomás felhasználásával Más standardok vagy használt leírások: -SR EN ISO 9001 Minőségi Management Rendszer -SR EN ISO Környezetvédelmi Management rendszer 22

23 -OHSAS18001 Foglalkozás közbeni Egészségi és Biztonsági Management Rendszer. Megjegyzés: a műszaki dokumentációt a termelő birtokolja. Pontosítás: Jelen nyilatkozat azonos az eredetivel. Érvényességi időszak: a jóváhagyástól számított 5 év. Kibocsájtás helye és ideje: Craiova, A CE jelölés applikálásának ideje: Iktatószám. 1051/ Meghatalmazott személy és aláírás: Ing. Stroe Marius Catalin Vezérigazgató SC RURIS IMPEX SRL 23
