1 Vízszigetelés à la carte

Bemutatkozunk «Ideális komplex geometriájú alagutakhoz» Az UGC International világelsô olyan megbízható, ügyfélorientált gyártási megoldások kínálatában, amelyek az alagutak készítésénél és a

A BASF Csoport részeként amely a világ vezetô vegyipari vállalata olyan bôséges támogatási keretekkel és forrásokkal rendelkezünk, amelyek a világ elsô számú építési vegyi anyag forgalmazójától

2 Bemutatkozunk «Ideális komplex geometriájú alagutakhoz» Az UGC International világelsô olyan megbízható, ügyfélorientált gyártási megoldások kínálatában, amelyek az alagutak készítésénél és a bányaiparban szükségesek. A BASF Csoport részeként amely a világ vezetô vegyipari vállalata olyan bôséges támogatási keretekkel és forrásokkal rendelkezünk, amelyek a világ elsô számú építési vegyi anyag forgalmazójától elvárhatók. Az UGC felismerte, hogy az Önök sikere olyan megoldások szállításán alapul, amelyek kielégítik, ha éppen túl nem szárnyalják az Önök ügyfeleinek jogos igényeit. Azáltal, hogy integrációba lépünk Önökkel már a projekt beindításától, és megértjük az Önök számára fontos kérdéseket, biztosítani tudjuk sikerességüket. «A kötés csökkenti a vízbehatolás kockázatát» Számos nemzetközi kivitelezô és tervezô csapatot vonzó, földalatti építési projektben való globális jelenlétünk lehetôvé teszi a kifogástalan technológiák és szolgáltatások nyújtását bármely projektjükhöz, a világ bármely részén. Eljött annak az ideje, hogy új módon közelítsük meg a vízszigetelés problémáját A földalatti szerkezetek vízszigetelési technológiájában nem ment végbe jelentôs fejlôdés, egészen a közelmúltig. A hagyományos membránok alkalmazása általános, jóllehet ezek hajlamosak szivárgásra, melynek kijavítása bonyolult feladat. Emellett a hagyományos membránok nem alkalmazhatók sem összetett alakú alagutak, sem állandó lövellt beton bélés esetén. A siker kulcsszavai: kötés gyorsan és egyszerûen Az ipari igényekre válaszul az UGC kifejlesztette az új generációs MASTERSEAL szórással felhordott vízzáró membránokat, amelyek egyszerûen alkalmazhatók szendvics-konstrukcióban, a lövellt vagy hagyományos beton bélések között. A vízzáró rendszer kulcsa az, hogy a membrán mindkét oldalon hozzáköt a beton béléshez. Az erôs kötés mérsékli a vízbehatolás kockázatát, mivel kiküszöböli a potenciális talajvíz-járatok kialakulását. E technológiát már világszerte számos alagútban sikerrel alkalmazták.

Megoldások à la carte Az UGC és MASTERSEAL szórással felhordott vízzáró membránjai az alábbi tulajdonságokkal rendelkeznek, amelyek igen hasznosnak bizonyulhatnak egy projekt

alkalmazása jelentôs megtakarítást eredményezhet az értékszemléletû tervezés eredményeként Alkalmazható egyrétegû alagútbélés-rendszerekhez A kivitelezôk számára Egyszerû és

Három kezelôvel óránként 100 m 2 membrán építhetô be Idôtakarékos a pár órás szilárdulásnak köszönhetôen illeszkedik a munkaciklushoz Szálerôsítéses lövellt beton

3 Megoldások à la carte Az UGC és MASTERSEAL szórással felhordott vízzáró membránjai az alábbi tulajdonságokkal rendelkeznek, amelyek igen hasznosnak bizonyulhatnak egy projekt folyamán: A tervezôk számára Jelentôs projektköltség-megtakarítás Megbízható vízszigetelési rendszer komplex geometriájú alagutakhoz A szórással felhordott membránok alkalmazása jelentôs megtakarítást eredményezhet az értékszemléletû tervezés eredményeként Alkalmazható egyrétegû alagútbélés-rendszerekhez A kivitelezôk számára Egyszerû és biztonságos alkalmazás! Szabványos száraz szóró berendezéssel felhordható Gyors és könnyû! Három kezelôvel óránként 100 m 2 membrán építhetô be Idôtakarékos a pár órás szilárdulásnak köszönhetôen illeszkedik a munkaciklushoz Szálerôsítéses lövellt beton alkalmazható a membrán mindkét oldalán Az üzemeltetôk számára Kitûnô kötés Rendkívül kevés karbantartási feladatot jelent az alagút üzemeltetôje számára Sokoldalúan alkalmazható meglévô alagutakban, ahol vékony szerkezeti lövellt beton béléssel fedett vízzáró rétegre van szükség

A MASTERSEAL mindkét oldalán kialakuló kötés monolit szerkezetek építését teszi

réteg: állandó lövellt vagy hagyományos beton bélés Tervezési rugalmasság à la

szórással felhordott vízzáró rendszer ideális komplex geometriájú földalatti

leálló/kitérô fülkéknél, keresztfolyosóknál, leágazásoknál, keresztezô vágatoknál.

olyan alagútboltozatoknál, amelyekben vasúti felsôvezetékek futnak.

szükség tömítôszalag alkalmazására vagy szakaszolásra.

rendszert rendkívül rugalmasan felhasználhatóvá teszik.

A víztelenített bélésekhez geotextília vagy dréncsövek alkalmazhatók.

nemzetközi alagútszakértô csoport állított össze.

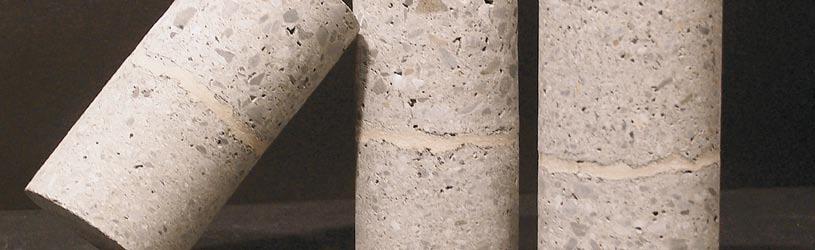

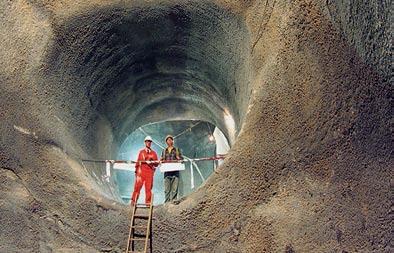

4 A MASTERSEAL mindkét oldalán kialakuló kötés monolit szerkezetek építését teszi lehetôvé! 1. réteg: állandó lövellt beton bélés MASTERSEAL membrán réteg 2. réteg: állandó lövellt vagy hagyományos beton bélés Tervezési rugalmasság à la carte «Ideális komplex geometriájú alagutakhoz» Végtelen lehetôségek A MASTERSEAL szórással felhordott vízzáró rendszer ideális komplex geometriájú földalatti szerkezetekhez, pl. leálló/kitérô fülkéknél, keresztfolyosóknál, leágazásoknál, keresztezô vágatoknál. A MASTERSEAL különálló szakaszokon is alkalmazható önálló vízzárás céljára, így pl. olyan alagútboltozatoknál, amelyekben vasúti felsôvezetékek futnak. A MASTERSEAL illesztések nélküli, folytonos vízzáró rendszer, amelynél nincs szükség tömítôszalag alkalmazására vagy szakaszolásra. «Alkalmas víztelenítéses és anélküli megoldásokhoz» A MASTERSEAL hagyományos membránokkal együtt is alkalmazható. A MAS TERSEAL és a hagyományos membránok közötti szabványos kapcsolatok a rendszert rendkívül rugalmasan felhasználhatóvá teszik. Mind víztelenített, mind víztelenítés nélküli bélésekhez alkalmas. A víztelenített bélésekhez geotextília vagy dréncsövek alkalmazhatók. Az UGC az Ön rendelkezésére bocsátja a termék általános specifikációját, amelyet nemzetközi alagútszakértô csoport állított össze. «Gazdaságos, egyrétegû lövellt beton bélések tervezhetôk» A szórással felhordott membrán lehetôvé teszi monolit, egyrétegû alagútbélések építését, lövellt beton alkalmazásával. Az ilyen módszerrel kivitelezett projektekben 25%-os megtakarítás volt tapasztalható a kétrétegû bélés-rendszerhez képest. Az UGC segítséget nyújt a tervezési koncepció kialakításában

Egyszerû kivitelezés à la carte «Egyszerû felhordás nehéz körülmények között is» Teljesen biztonságos mind az alagútépítôk, mind a környezet számára.

Kis, mindössze 3 fôs team-re van szükség. Egyszerûen felhordható a MEYCO PICCOLA száraz eljárású szórógéppel.

A MASTERSEAL -re gond nélkül felvihetô a lövellt beton réteg. A MASTERSEAL alkalmazható a szálerôsítéses lövellt betonnal együtt.

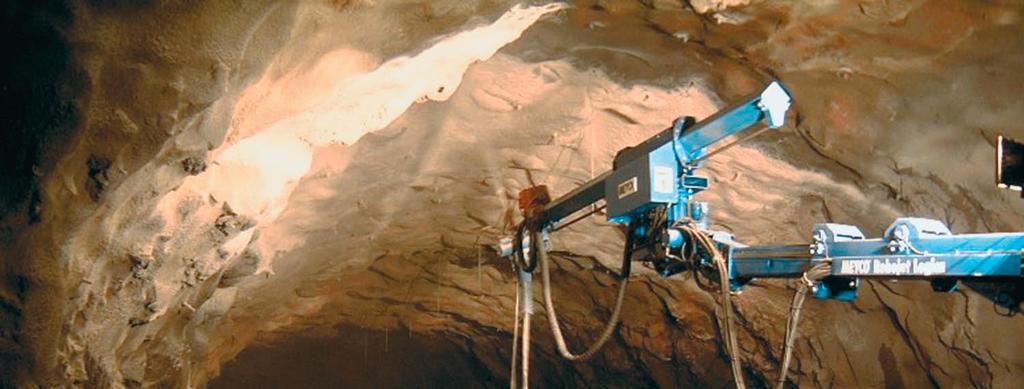

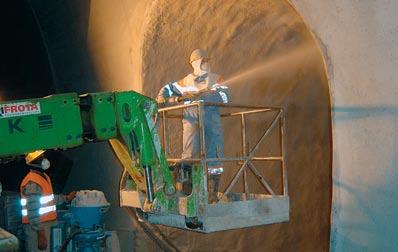

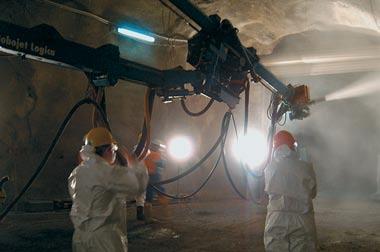

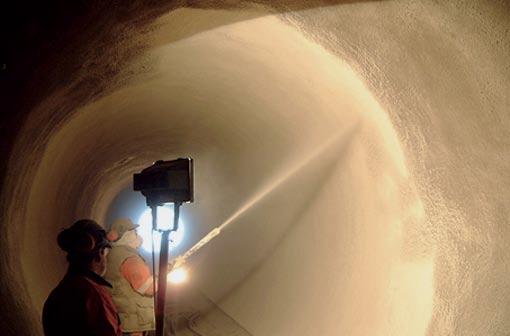

5 Egyszerû kivitelezés à la carte «Egyszerû felhordás nehéz körülmények között is» Teljesen biztonságos mind az alagútépítôk, mind a környezet számára. Óránként 100 m 2 szigetelés is felhordható bármilyen komplex szerkezetû alagútban is. A gyors szilárdulásnak köszönhetôen órákon belül felhordható rá a lövellt beton. Kis, mindössze 3 fôs team-re van szükség. Egyszerûen felhordható a MEYCO PICCOLA száraz eljárású szórógéppel. «Minimális felület-elôkészítés» Nincs szükség a kôzethorgony-fejek levágására vagy elsimítására, mivel a MASTERSEAL az acélt is szigeteli. A MASTERSEAL -re gond nélkül felvihetô a lövellt beton réteg. A MASTERSEAL alkalmazható a szálerôsítéses lövellt betonnal együtt. A MASTERSEAL alkalmazásához nincs szükség 100%-osan száraz felületre. Az UGC támogatást nyújt a kivitelezés elôtti vizsgálatoknál, a képzésben, valamint a projekthez szükséges mûszaki biztonsági tartalék megteremtésében. «Gyors, biztonságos alkalmazás kis csapat által is» Ingyenes tréning a kivitelezôk számára.

Üzemeltetési biztonság à la carte «Kisebb vízbehatolási kockázat» Nagyobb biztonság!

Az UGC MASTERSEAL vízzáró membrán kifejlesztésének célja az volt, hogy egy olyan szerkezet szülessen, amely teljesen hozzáköt a mellette lévô anyaghoz, amelynek anyagösszetétele megôrzi integritását

Ez biztosítja, hogy a beton bélésen áthatoló talajvíz nem alakít ki járatot az alagút belseje felé. A membrán alapja polimerekben gazdag cement.

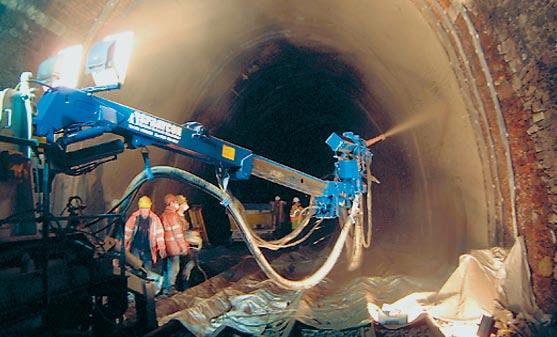

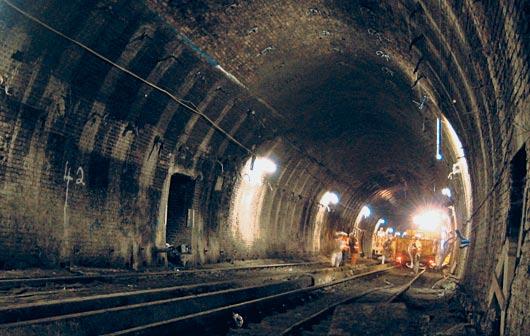

6 Üzemeltetési biztonság à la carte «Kisebb vízbehatolási kockázat» Nagyobb biztonság! Az UGC megérti, hogy az alagút üzemeltetôinek egyik legfontosabb elvárása, hogy az alagút szárazon maradjon a tervezett élettartam végéig. Az UGC MASTERSEAL vízzáró membrán kifejlesztésének célja az volt, hogy egy olyan szerkezet szülessen, amely teljesen hozzáköt a mellette lévô anyaghoz, amelynek anyagösszetétele megôrzi integritását és nincs káros hatással a beton alagútbélésre, vagy a környezetre. «Új élet a régi alagutaknak» A siker titka a MASTERSEAL tapadóképessége mind a külsô, mind a belsô betonréteghez. Ez biztosítja, hogy a beton bélésen áthatoló talajvíz nem alakít ki járatot az alagút belseje felé. A membrán alapja polimerekben gazdag cement. Ez alapvetôen fontos a kötés gyengülésének megelôzéséhez, és a rendszer hosszú távú stabilitásának biztosításához. Régi alagutak felújítása A vasúti, közúti és metróalagutak idôrôl idôre felújításra szorulnak. A MASTERSEAL szórással felhordott membrán lövellt betonnal együtt alkalmazva ideális vízszigetelési megoldás öreg alagutak felújításához. Rendkívül gyorsan megépíthetô, amely igen fontos tényezô, tekintve az üzemelô alagutak esetében a kivitelezésre rendelkezésre álló idô rövidségét.

Referenciák Európa Collombey közúti alagút, Svájc Giswil közúti menekülô alagút, Svájc Noröy tenger alatti alagút, Faroe szigetek Abbottscliff alagút, Egyesült Királyság Dél-Amerika Machadinho

7 Referenciák Európa Collombey közúti alagút, Svájc Giswil közúti menekülô alagút, Svájc Noröy tenger alatti alagút, Faroe szigetek Abbottscliff alagút, Egyesült Királyság Dél-Amerika Machadinho vízierômû alagutak, Brazília Zapata közúti alagút, Chile Lo Prado közúti alagút, Chile Orientales földalatti állomás, Santiago metró, Chile Észak-Amerika Bergen vasúti alagút, New Jersey, USA Wolf Creek közúti alagút, Colorado, USA Wine caves, Nappa Valley, California, USA Ázsia és Óceánia MTRC keresztjáratok, Hong-Kong MTRC szellôzôalagút bôvítés, Hong-Kong Parramatta vasútvonal állomási alagútjai, Sydney, Ausztrália

Á la carte megoldásaink további prospektusai elérhetôk: Az Önök helyi BASF UGC képviselôjét keresse a www.basf-cc.

com Termékfelelôsség: az itt szereplô információk a valóságnak megfelelnek, és a legjobb tudásunk szerinti

Azonban, mivel számos tényezô befolyásolja az eredményeket, ezeket az információkat garancia nélkül nyújtjuk, és

Építési vegyianyag divízió Mélyépítési ágazatt 1222 Budapest, Háros utca 11.

8 Á la carte megoldásaink további prospektusai elérhetôk: Az Önök helyi BASF UGC képviselôjét keresse a weboldalon. Az UGC International nemzetközi tevékenységérôl bôvebb információ elérhetô: Termékfelelôsség: az itt szereplô információk a valóságnak megfelelnek, és a legjobb tudásunk szerinti ismereteket tükrözik, amelyek laboratóriumi vizsgálatokon és helyszíni tapasztalatokon egyaránt alapulnak. Azonban, mivel számos tényezô befolyásolja az eredményeket, ezeket az információkat garancia nélkül nyújtjuk, és szabadalmi felelôsséget nem vállalunk. BASF Hungária Kft. Építési vegyianyag divízió Mélyépítési ágazatt 1222 Budapest, Háros utca 11. Telefon: Fax: Tanúsított minôség UGC: 2008/1. Az UGC International R&D (K+F) termékfejlesztési eljárása tanúsítva lett a következôk szerint: N o /B Termékeink megfelelnek az EU szabványoknak.
