1 OTTHONNEKED ÉPÍTÉSZETI PÁLYÁZAT 2019 VIDÉKI HÁZ Tények, valóság, kontextusok (?) Bárki bármit is mond, Kisszékely egy még ismeretlen alföldi kis falu még akkor is, ha területileg már nem tartozik, aminek ma inkább csak múltja van, mint jelene vagy jövıje és így azt hiszem, most teljesen felesleges bármiféle kontextusokat keresni, kontextusokról beszélni, ha ott nem vagyunk hajlandóak alkalmazzuk ıket, ahol igazán kellene. Mindenki utálja/utálta a Kádár korszakot, de azért én is leírom azt a két számot (a lélekszámra vonatkozóan), 1500 volt akkor és 310 ma ahogy a tények is mutatják és, ami automatikusan generál egy szót hanyatlás, ami túl van már minden korszakon szóval ne akarjunk túl sokat, mert egy ház nem fog tavaszt csinálni bár, része lehet egy kezdetnek, egy megújulásnak, de emellett még sok-sok más körülményre is szükség lesz, hogy szebb jövıt tudjunk jósolni Kisszékelynek. Ennek ellenére, vannak napok, hónapok, amikor irigylem ezeket a kis csendes eldugott falvakat, ahol tényleg el lehetne bújni az újdonsült nem-tisztelünk-senkit-régi-és-újnemzedék -tıl. (És ilyenkor mondom, hogy ezekre a helyekre is tényleg szükség van, ha valóban szeretnénk egy pár nyugodtabb szabadnapot bezsúfolni stresszes életünkbe.) De valójában ez a nem-tisztelünk-senkit-és-semmit nemzedék a hanyatlás okozói is. Mert ezek az emberek, már nem tudják megtalálni a helyüket/munkájukat ezeken a helyeken, és ezáltal a könnyebb megélhetés érdekében elköltöznek a városokba, vagy (szerencsétlenségünkre) a város környéki (valaha csendesnek számító) településekre aztán végül is velük megy mindenki, az orvostól kezdve a boltoson keresztül szó szerint mindenki. De legyünk optimisták, és vegyünk példát például Bakonykútiról. Ha nekik sikerült odavonzani az embereket (egy neves ember segítségével), akkor ez másnak is ugyanígy sikerülhet, és nem kell, hogy minden elvesszen.

2 OTTHONNEKED ÉPÍTÉSZETI PÁLYÁZAT 2019 VIDÉKI HÁZ Beépítés, Innováció, Technológia Koncepció. Látatlanba, valami újszerőt szerettem volna, de a kiírás, az elvárások, a beépítés és a hely (szelleme az a bizonyos Genius Loci ) valami mást akar(t). A tipikus hosszú parasztházakkal, a nyitott udvaraikkal, és a megállt/lelassult idıvel ellentétben más szemszögbıl kellett nézni a dolgokat, de kihangsúlyozva, nem a ló másik oldaláról. Bár nem mondom, hogy nem lehetne, valami újat egy az általam is preferált üvegpalotát letenni a domb tetejére, az új technológiák alkalmazásával kívül, s belül, (hogy még jobban ellentéteket szüljön), de most én is megadtam magam, és bár az innováció a cél, ennek ellenére, most nekem is fel kell tennem a kezem és azt kell mondjam, hogy az innovációt most rejtsük el a falak mögé, és a szemnek csak egy kis változást engedjünk. Az elmúlt 25 évben, faluról falura való költözéseim során megtapasztaltam a megtapasztalni valót, és összegezve mindent; ezáltal egy kicsit befele forduló, de legalább egy irányba nyitott épületet képzeltem el az adott helyszínre, homlokzati anyaghasználatában és tetıformájában eltérıen mindentıl, ami körülötte van (de mégis legyen valami természethez közeli). Bár nem magamnak terveztem, de egy olyan épület született, ahova én is szívesen beköltöznék, amit akár én is fel tudnék építeni, és amit legfıképp egy igazi otthonnak lehet tekinteni.

3 OTTHONNEKED ÉPÍTÉSZETI PÁLYÁZAT 2019 VIDÉKI HÁZ Az épület fıbb szerkezeteiben, próbáltam a lehetı leghagyományosabb építési módokat alkalmazni, ahogy akár egy régi kımőves csinálná, akinek még nem kellettek statikai számítások, és mégis több évtizede állnak a házai. Alapok, lábazatok, fogadószint. Egyszerő beton sávalapok készülnek lépcsıztetve, az alsó síkjuk a terepszinthez viszonyított fagyhatár alatt. Lábazati falakhoz zsalukı készül kibetonozva. A szerkezeti vasbeton mint fogadószint a lábazati falakra, valamint a lábazati falak közé visszatöltött és tömörített föld/murva feltöltésre támaszkodik. Függıleges szerkezetek. Wienerberger PTH 30 K vagy annak megfelelı falazó blokktéglából készülnek. A fedett kocsi beálló födémjét a nyugati oldalon kör keresztmetszető acélcsövek tartják. Vízszintes szerkezetek. A teherhordó falakon vasbeton koszorúk épülnek, amelyekre főrészelt vagy ragasztott szerkezeti fafödém kerül. Ugyanígy az átjárók felett a koszorúkba befogott I acélgerendák közé is. Vízszigetelés. Talajnedvesség ellen modifikált bitumenes nehézlemez szigetelés készül. A gépkocsi beálló és az átjárók teteje PVC szigetelést kap. Válaszfalak. Porotherm 10 N+F válaszfalakból épül a tartófalba bekötve. Tetıszerkezet. Félnyereg tetı készül főrészelt faáruból, esıvíz elleni páraáteresztı fóliával, természetes palából készült fedéssel. Hıszigetelés. Külsı teherhordó szerkezetekre valamint a födém- és tetıszerkezetekben szálas hıszigetelés kerül. A lábazati falon XPS, a padlókba lépésálló EPS készül. Nyílászárók. A külsı nyílászárókhoz Internorm típusú fa szerkezető, porszórt alumínium külsı burkolattal és 3 rétegő üveggel ellátott ablakok, ajtók és teraszajtók készülnek. A belsı térbe, utólag szerelhetı folding tokos ajtók kerülnek.

4 OTTHONNEKED ÉPÍTÉSZETI PÁLYÁZAT 2019 VIDÉKI HÁZ Burkolatok. A teherhordó falak külsı részei ürömi vágott terméskı burkolatot kapnak. Egyes helyeken a nyílászárók között, valamint a lenti épület tetıvonalában függıleges deszkaborítás készül. A látszó lábazati falak mőgyantás vakolatot kapnak. Belsı falakon mészhabarcs vakolat készül glettelve, diszperzió festéssel. A vizes helyiségek burkolatot kapnak a kívánt magasságig. Padlóburkolatok a kamrában, a vizes helyiségekben és a tárolókban szintén burkolattal készülnek. A többi helyiségben laminált padló kerül elhelyezésre. A mennyezet valamint a középsı épület közlekedıjének tetıtérrel határos fala gipszkarton burkolattal készül megfelelı hıszigeteléssel és párazárással. Gépészet. Víz és csatorna. Az ívó- és használati vízellátás az utcában található közmőhálózatról történik. A szennyvízkezelés biológiai tisztítóval, természetközeli tisztítással történik, helyi vállalkozó kiépítése által. Esıvíz. Ajánlatos esıvízgyőjtı (felszín alatti és feletti) tartályok elhelyezése locsolási célok miatt, a nagy zöldterület gondozása érdekében. (Öntözéshez további fúrt kút létesítése ajánlott.) Elektromos áram. Utcai légvezetékes hálózatról. Valamint napelemes rendszer kiépítése ajánlott, a kedvezı tájolás adottsága miatt is. Gázellátás. Nincs közmőves gáz az utcában. Főtés, melegvíz. A főtéshez levegı-víz hıszivattyús rendszer telepítése ajánlott, padlófőtéssel megoldva. Kiegészítve ADAX típusú elektromos főtıpanelekkel. Melegvíz ellátás az egyedi elektromos átfolyós rendszerő vízmelegítık használatával könnyen, gyorsan és hatékonyan megoldható.

5 OTTHONNEKED ÉPÍTÉSZETI PÁLYÁZAT 2019 VIDÉKI HÁZ Helyiséglista / Terület-kimutatás. Tároló 8,58 m² Konyha-étkezı-nappali 49,46 m² Kamra 3,24 m² Háztartási helyiség 10,34 m² Szülıi háló 16,34 m² Szülıi fürdı 8,64 m² Dolgozó szoba 16,34 m² Vendég háló 12,90 m² Vendég fürdı 7,74 m² Tiniszoba 12,00 m² Tiniszoba 13,17 m² Fürdı 7,28 m² Összesen: 166,03 m² Közlekedık Közlekedı/Kép galéria 36,82 m² Átjáró 3,00 m² Közlekedı 8,17 m² Átjáró 3,50 m² Összesen: 51,49 m² Kiegészítı alapterületek Fedett gépkocsi beálló 48,90 m² 30,48 m² 47,44 m² 25,88 m² Kerti konyha 27,89 m² Kerti tároló 5,49 m² Összesen: 186,08 m²

6 +5,55 +5,25 +3,72 +3,15 +2,70 +0,60 ±0,00 A - A Metszet / M=1:100 Alapok, lábazatok, fogadószint. Egyszerű beton sávalapok készülnek lépcsőztetve, az alsó síkjuk a terepszinthez viszonyított fagyhatár alatt. Lábazati falakhoz zsalukő készül kibetonozva. A szerkezeti vasbeton - mint fogadószint - a lábazati falakra, valamint a lábazati falak közé visszatöltött és tömörített föld/murva feltöltésre támaszkodik. Függőleges szerkezetek. Wienerberger PTH 30 K - vagy annak megfelelő - falazó blokktéglából készülnek. A fedett kocsi beálló födémjét a nyugati oldalon kör keresztmetszetű acélcsövek tartják. A válaszfalak Porotherm 10 N+F téglából épülnek a tartófalba bekötve. Vízszintes szerkezetek. A teherhordó falakon vasbeton koszorúk épülnek, amelyekre fűrészelt vagy ragasztott szerkezeti fafödém kerül. Ugyanígy az átjárók felett a koszorúkba befogott I acélgerendák közé is. Vízszigetelés. Talajnedvesség ellen modifikált bitumenes nehézlemez szigetelés készül. A gépkocsi beálló és az átjárók teteje PVC szigetelést kap. Tetőszerkezet. Félnyereg tető készül fűrészelt faáruból, esővíz elleni páraáteresztő fóliával, természetes palából készült fedéssel. Hőszigetelés. Külső teherhordó szerkezetekre valamint a födém- és tetőszerkezetekben szálas hőszigetelés kerül. A lábazati falon XPS, a padlókba lépésálló EPS készül. Nyílászárók. A külső nyílászárókhoz Internorm típusú fa szerkezetű, porszórt alumínium külső burkolattal és 3 rétegű üveggel ellátott ablakok, ajtók és teraszajtók készülnek. A belső térbe, utólag szerelhető folding tokos ajtók kerülnek. +6,70 +5,55 +5, , ,720 +3,16 +2,70 +2,90 +1, , ,700 +0,60 ±0, ,000 B - B Metszet M=1:100 VIDÉKI HÁZ -

7 A 0,25 19,75 0,25 6,50 2,15 11,10 1,10 0,20 3,00 0,20 1,67 7,00 1,50 11,50 7,00 8,00 1,15 1,20 1,50 6,35 5,00 A 1,75 32,80 1,75 6,00 6,50 6,80-0,80 2,30 Kerti tároló térkő 5,49 m 2 +0,55 Kerti konyha térkő 27,89 m 2 Konyha - Étkező - Nappali laminált padló 49,46 m 2 kőburkolat 30,48 m 2-0,28-0,02-0,02-0,35-0,68 Kamra 3,24 m 2 +0,60-0,02-0,28-0,02-1,02 F F Tároló 8,58 m 2 Átjáró 3,00 m 2 kőburkolat 47,44 m 2 Fürdő 7,28 m 2 Fedett gépkocsi beálló 48,90 m 2-0,03 Háztartási helyiség 10,34 m 2 Szülői fürdő 8,60 m 2 Szülői háló laminált padló 16,34 m 2 Dolgozó laminált padló 16,34 m 2 Vendég háló laminált padló 12,90 m 2 Fürdő 7,74 m 2 Közlekedő 8,17 m 2 Tini szoba laminált padló 13,17 m 2 kőburkolat 25,88 m 2 B B Közlekedő 36,82 m 2 ±0,00-1,00 Átjáró 3,50 m 2 Tini szoba laminált padló 12,00 m 2 +0,40 3,25 5,45 20,10 2,00 7,00 3,50-2,40 8,70 29,10 8,70 20,10 2,00 7,00 3,50 Alaprajz / M=1:100 VIDÉKI HÁZ -

8 3,01 4,33 7,36 14,45 41,30 1,00 2,50 7,00 2,00 20,10 8,20 0,50 65,40 13,50 6,80 6,50 6,00 5,00-0,02 7,00 1,50 11,50 0,20 0,90 0,20 3,00 0,20 1,68 26,60 Tények, valóság, kontextusok (?) 298 Meggy Meggy Bárki bármit is mond, Kisszékely egy még ismeretlen alföldi kis falu - még akkor is, ha területileg már nem tartozik oda -, aminek ma inkább csak múltja van, mint jelene vagy jövője és így azt hiszem, most teljesen felesleges bármiféle kontextusokat keresni, kontextusokról beszélni, ha ott nem vagyunk hajlandóak alkalmazzuk őket, ahol igazán kellene. Kiss utca Gerinc mag.: mbf Eresz mag.: mbf 301 földút 305/4 Mindenki utálja/utálta a Kádár korszakot, de azért én is leírom azt a két számot (a lélekszámra vonatkozóan), 1500 volt akkor és 310 ma - ahogy a tények is mutatják és -, ami automatikusan generál egy szót - hanyatlás, ami túl van már minden rosszan szóval "ma" ne akarjunk túl sokat, mert egy ház nem fog tavaszt csinálni bár, része lehet egy kezdetnek, egy megújulásnak, de emellett még sok-sok más körülményre is szükség lesz, hogy szebb jövőt tudjunk jósolni Kisszékelynek. 312 TEL zöldfelület beton út zöldfelület bokros Ennek ellenére, vannak napok, hónapok, amikor irigylem ezeket a kis csendes eldugott falvakat, ahol tényleg el lehetne bújni az újdonsült nem-tisztelünk-senkit-és-semmit" régi és új generációtól. (És ilyenkor mondom, hogy ezekre a helyekre is tényleg nagy szükség van, ha valóban szeretnénk egy pár nyugodtabb szabadnapot bezsúfolni stresszes életünkbe.) / ,02 Cseresznye...és valójában ez a "nem-tisztelünk-senkit-és-semmit nemzedék" a hanyatlás okozói is. Mert ezek az emberek, már nem tudják megtalálni a helyüket/munkájukat ezeken a helyeken, és ezáltal a könnyebb megélhetés érdekében elköltöznek a városokba, vagy (szerencsétlenségünkre) a város környéki (valaha csendesnek számító) településekre és ott döntik hanyatlásba az országot. és végül (sajnos)... velük megy a kisebbség is, az orvostól kezdve a boltoson keresztül - szó szerint - mindenki bokros bokros /3 318/2 318/4 földút 317 zöldfelület 8,00 1,15 1,20 1,50 6,35 5,00 De legyünk optimisták, és vegyünk példát - például - Bakonykútiról. Ha nekik sikerült odavonzani az embereket (egy neves ember segítségével), akkor ez másnak is ugyanígy sikerülhet, és nem kell, hogy minden elvesszen. 321 magaspart beomlott pince magaspart bokros 318/5 zöldfelület Beépítés, Innováció, Technológia - Koncepció. Sárgabarack Vadetető Sárgabarack Látatlanba, valami újszerűt szerettem volna a tipikus hosszú parasztházakkal, a nyitott udvaraikkal, és a megállt/lelassult idővel ellentétben..., de a kiírás, az elvárások, a beépítés és a hely (szelleme az a bizonyos Genius Loci ) valami mást akar(t). Bár nem mondom, hogy nem lehetne, valami újat - egy az általam is preferált üvegpalotát - letenni a domb tetejére, az új technológiák alkalmazásával kívül, s belül, (hogy még jobban ellentéteket szüljön), de most én is megadtam magam, és bár az innováció a cél, ennek ellenére, most nekem is fel kell tennem a kezem és azt kell mondjam, hogy az innovációt most rejtsük el a falak mögé, és a szemnek csak egy kis változást engedjünk, és más szemszögből nézzük a dolgokat, de kihangsúlyozva, nem a ló másik oldaláról Dió Dió Az elmúlt 25 évben, faluról falura való költözéseim során megtapasztaltam a megtapasztalni valót, és összegezve mindent; ezáltal egy kicsit befele forduló, de legalább egy irányba nyitott épületet képzeltem el az adott helyszínre, homlokzati anyaghasználatában és tetőformájában eltérően mindentől, ami körülötte van (de mégis legyen valami természethez közeli). Helyszínrajz / M=1:200 Helyszínrajz / M=1:500 VIDÉKI HÁZ -

9 Helyiséglista / Terület-kimutatás. Tároló Konyha-étkező-nappali Kamra Háztartási helyiség Szülői háló Szülői fürdő Dolgozó szoba Vendég háló Vendég fürdő Tiniszoba Tiniszoba Fürdő Összesen: 8,58 m² 49,46 m² 3,24 m² 10,34 m² 16,34 m² 8,64 m² 16,34 m² 12,90 m² 7,74 m² 12,00 m² 13,17 m² 7,28 m² 166,03 m² Közlekedők Közlekedő/Kép galéria Átjáró Közlekedő Átjáró Összesen: 36,82 m² 3,00 m² 8,17 m² 3,50 m² 51,49 m² Kiegészítő alapterületek Fedett gépkocsi beálló Kerti konyha Kerti tároló Összesen: 48,90 m² 30,48 m² 47,44 m² 25,88 m² 27,89 m² 5,49 m² 186,08 m² Déli homlokzat / M=1:100 Keleti homlokzat / M=1:100 VIDÉKI HÁZ -

10 Burkolatok. A teherhordó falak külső részei ürömi vágott terméskő burkolatot kapnak. Egyes helyeken a nyílászárók között, valamint a lenti épület tetővonalában függőleges deszkaborítás készül. A látszó lábazati falak műgyantás vakolatot kapnak. Belső falakon mészhabarcs vakolat készül glettelve, diszperzió festéssel. A vizes helyiségek burkolatot kapnak a kívánt magasságig. Padlóburkolatok a kamrában, a vizes helyiségekben és a tárolókban szintén burkolattal készülnek. A többi helyiségben laminált padló kerül elhelyezésre. A mennyezet valamint a középső épület közlekedőjének tetőtérrel határos fala gipszkarton burkolattal készül megfelelő hőszigeteléssel és párazárással. Északi homlokzat / M=1:100 Gépészet. Víz és csatorna. Az ívó- és használati vízellátás az utcában található közműhálózatról történik. A szennyvízkezelés - biológiai tisztítóval, természetközeli tisztítással történik, helyi vállalkozó kiépítése által. Esővíz. Ajánlatos esővízgyűjtő (felszín alatti és feletti) tartályok elhelyezése locsolási célok miatt, a nagy zöldterület gondozása érdekében. (Öntözéshez további fúrt kút létesítése ajánlott.) Elektromos áram. Utcai légvezetékes hálózatról. Valamint napelemes rendszer kiépítése ajánlott, a kedvező tájolás adottsága miatt is. Gázellátás. Nincs közműves gáz az utcában. Fűtés, melegvíz. A fűtéshez levegő-víz hőszivattyús rendszer telepítése ajánlott, padlófűtéssel megoldva. Kiegészítve ADAX típusú elektromos fűtőpanelekkel. Melegvíz ellátás az egyedi elektromos átfolyós rendszerű vízmelegítők használatával könnyen, gyorsan és hatékonyan megoldható. Nyugati homlokzat / M=1:100 VIDÉKI HÁZ -

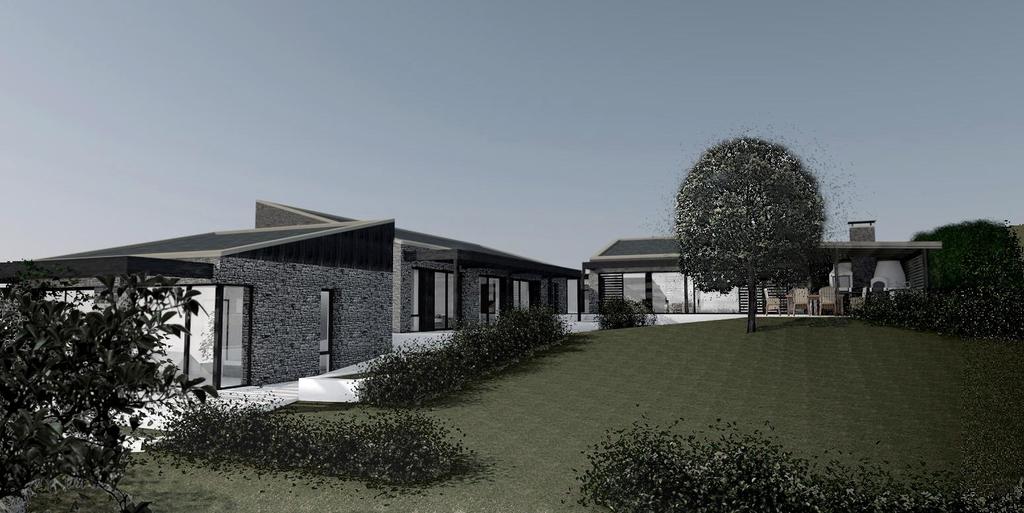

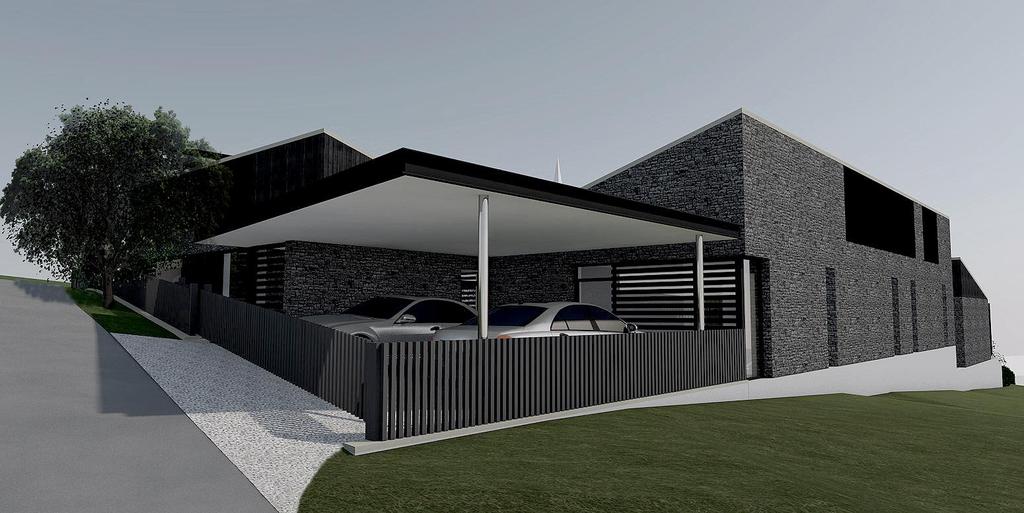

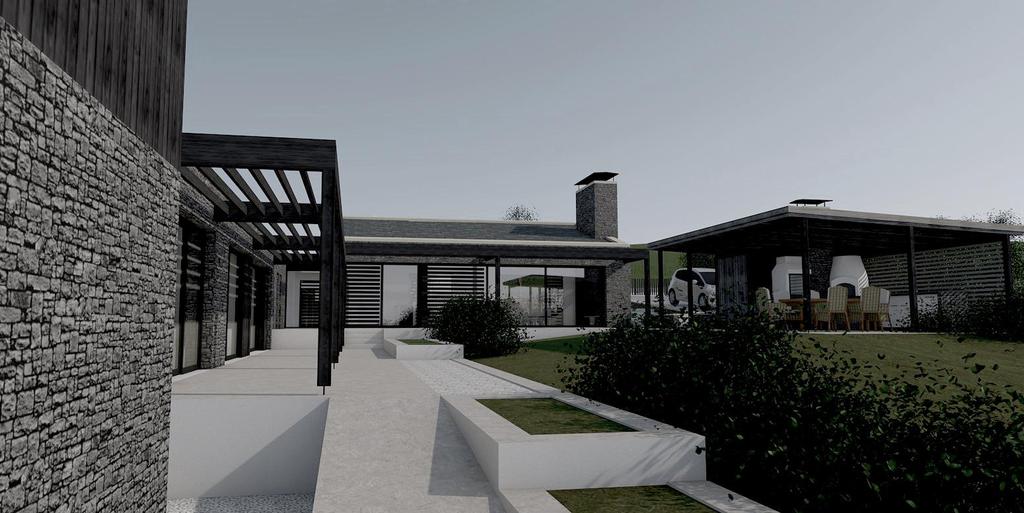

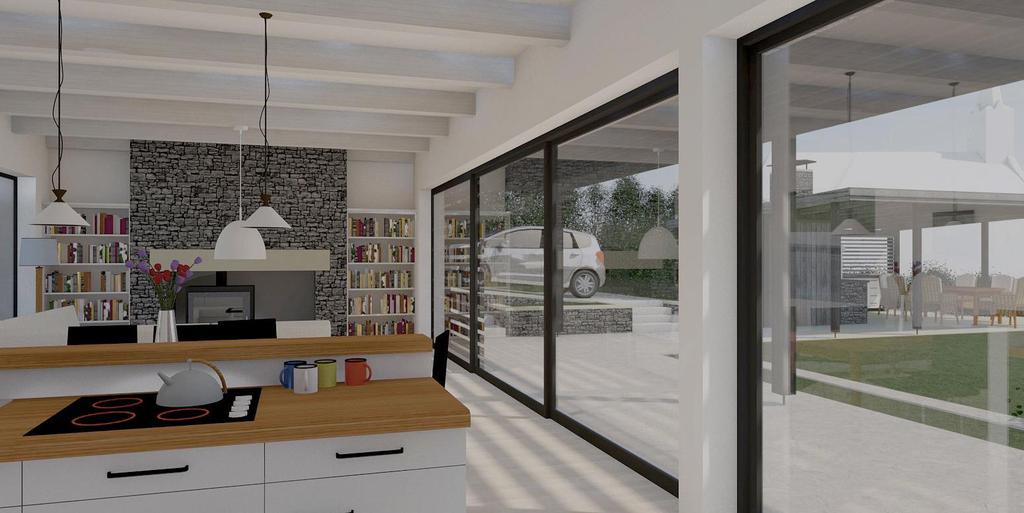

11 Látványtervek VIDÉKI HÁZ -
