ÉPÍTÉSZ MŰSZAKI LEÍRÁS VIDÉKI HÁZ KISSZÉKELYBEN JÖVŐ OTTHONAI PÁLYÁZAT 2019 KISSZÉKELY

Átírás

1 ÉPÍTÉSZ MŰSZAKI LEÍRÁS VIDÉKI HÁZ KISSZÉKELYBEN JÖVŐ OTTHONAI PÁLYÁZAT 19 KISSZÉKELY

2 BEÉPÍTÉSI ADATOK épület rendeltetése: Családi ház övezeti besorolás: Vt 2 beépítési mód: Oldalhatáron álló szint paraméterek balti tengerszint feletti magasság (Bmf.) + 0,00 szint = geodéziai adat szintszám: földszint: + 0,00 m garázs szint: + 0,50 m magassági paraméterek építménymagasság: max. 5,5 m beépítési paraméterek telek terület: 1669 m 2 épület bruttó alapterülete: 328,94 bruttó beépítési (%) 19,7 %

3 Előzmények: Kisszékely (Tolna megye, é. sz , k. h ,) zsákfalu a Tolnai-hegyhát északi vonulatai között. A településtől északra, mintegy 8 km-re folyik a Sió-csatorna. Az erdőkkel és megművelt mezőgazdasági területekkel borított intenzív dombvidék völgyeiben, a falu közvetlen határában 5 kis tó is található. A község történetéről, épített és természeti örökségéről, értékeiről a mellékletben található Településképi Arculati Kézikönyv (TAK) nyújt betekintést. Kisszékely kulturális örökségének fontos része, hogy a Lázár Ervin író és felesége Vathy Zsuzsa írónő nyugdíjas éveikben nyaranta a faluban vásárolt öreg házban alkotott és pihent. Ennek emlékét az egykori nyaralóban megvalósuló emlékház mellett tematikus turistaútvonalak is őrzik. A. század elején is még több mint 1500 főt számláló faluban a legfrissebb, 19-es adatok szerint 310 lakos él. Mintegy harmaduk helyben dolgozik: az önkormányzat, egy tehenészet, erdészet, panziók és magángazdaságok a legfőbb munkaadók. A faluban élő többi munkaképes felnőtt és diák ingázik a környékbeli városokba és falvakba. A falu közössége számára továbbra is az elvándorlás és a népességszám fogyása jelenti a legfőbb kihívást. Ezért a falu elsőrendű céljai között a szezonális betelepülés és a turizmus ösztönzése áll. Ennek a folyamatnak a munkahelyteremtő lehetőségei a közösség reményei szerint hozzá fognak járulni a község elnéptelenedésének megállításához. Tervezési program: Lakótér igények a következők: Előtér, közlekedő, gardrób: ~ 6 m2 Konyha - nappali - étkező egy légtérben: ~ 50 m2 Kamra: ~ 3 m2 Dolgozó-Könyvtárszoba, a szülői hálóhoz közel, délre illetve a templom felé tájolva: ~ 16 m2 Szülői háló, a templom felé tájolva (legyen külön területen a tini és vendégszobától): ~ 16 m2 Zuhanyzó, a szülői hálóhoz, itt lehetne a mosógép is: ~ 6m2 Tini szobák - 2 db délre néző: ~ 12 m2/db Zuhanyzó a Tini szobákhoz: ~ 6 m2 Vendégszoba: ~ 12 m2 Vendég kis fürdő zuhanyzóval: ~ 4 m2 Tároló - bicikli, ping - pong asztal, sporteszközök stb. részére: ~ 12 m2 Emellett egy kerti tárolóra is szükség lesz. Terasz részben fedett, akár télikertként is funkcionáló résszel: ~ 50 - m2 A ház nettó alapterülete a fedett beálló, a télikert és a külső tárolók nélkül:~ 155 m2

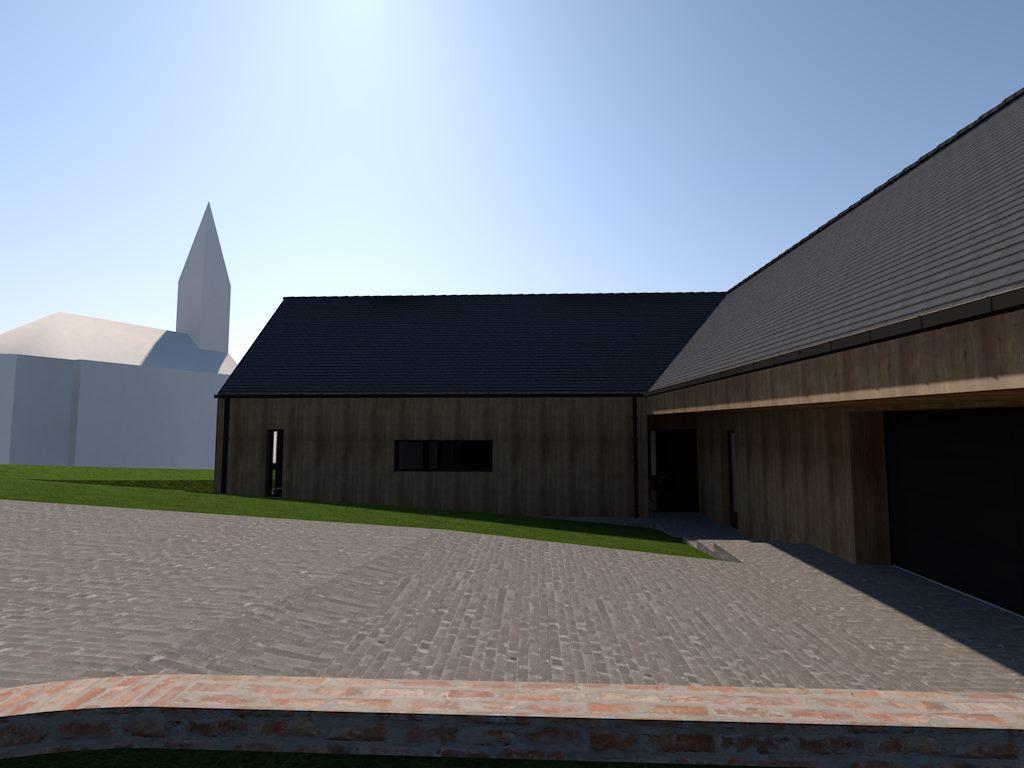

4 Egyéb funkcionális igények: Fedett beálló 2 autó részére Kertben kemence Kert végében állatetető elsősorban őzek számára A Család négy fős, 2 felnőtt és két tinédzser. A szülők hétköznap Budapesten és annak környékén dolgoznak, a gyerekek iskolái is itt vannak. A család már évek óta a faluban tölti a nyarait és a szabad hétvégéit. Tagjai aktívan és kezdeményezőként vesznek részt a falu közösségi életében, annak szervezésében, sőt gazdasági tevékenységet is folytatnak. Ez az új ház lesz az első saját vidéki otthonuk, mely ilyenformán a letelepedés szimbolikus erejével is bír. Koncepció: A településre jellemző épület formából kiindulva kerestem eszközöket a tornácos porta megjelenítésére. A tervezési programban pontosan leírt helyiségkapcsolatok egyértelműen kijelölték számomra a pozíciójukat. A telepítésnél a tájolás, a panoráma, a templom közelsége és a telek adottságai együtt hozták létre a tervezett épületet. Anyaghasználat:...itt az erdőn túl nem olyan messze van egy kis falu, Kisszékelynek hívják, és ott nekünk van egy kis házunk, és oda el lehet néha bújni. Olyan, mintha egy fatörzsbe bújna az ember. Lázár Ervin A fenti sorokra reflektálva az épület homlokzati anyagával kívánom elérni a fatörzs jelzőt. Az időszakosan használt épület a lakók távollétében zártabb megjelenést is mutathat, amennyiben a visszahúzott déli homlokzat bezárul. Ezt a játékosságot egy egyedi toló árnyékolóval oldottam meg. Anyaghasználat: Cserépfedés - Bádogos szerkezetek - Rheinzink szerkezetek Homlokzatburkolat - Thermowoodmaster hőkezelt fa fal-és teraszburkolat Emelkedő lábazat - Látszóbeton felület Hőszigetelt nyílászárók - Internorm Fa-Alu nyílászárók, bejárati ajtó, emelő toló ajtó Acélszerkezetek - Corten acél egyedileg perforált korlát Garázskapu - Hörmann szekcionált garázskapu Térkő burkolat - Barabás térkő és kerítés

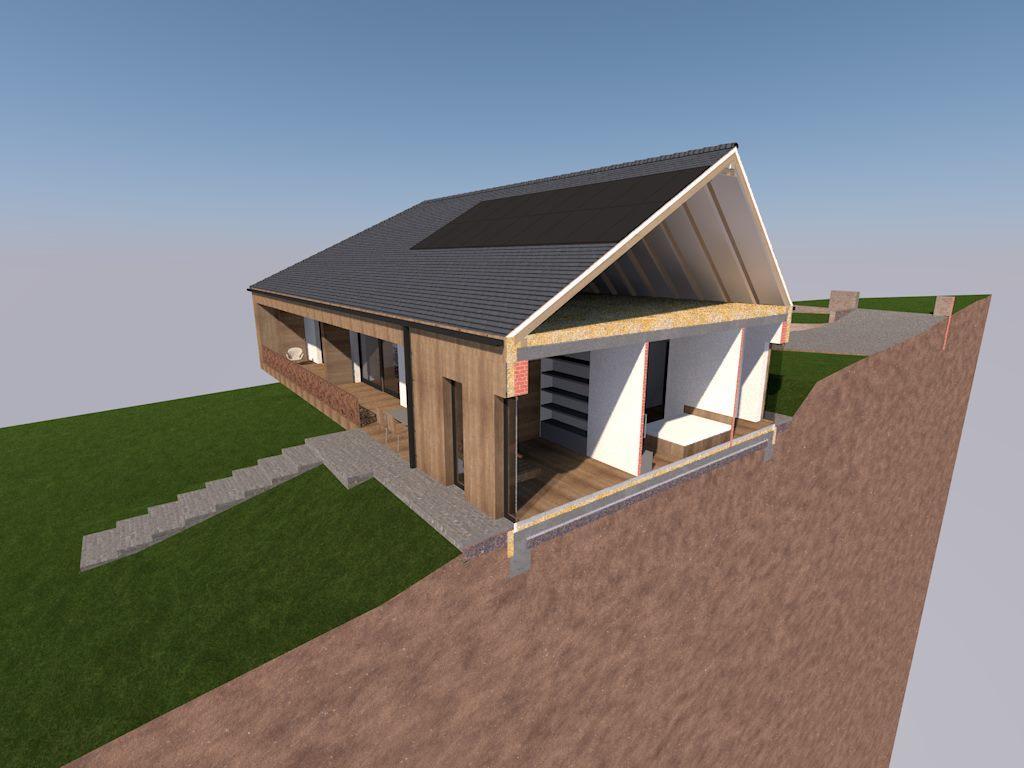

5 ÉPÜLETSZERKEZETEK A tégla falazatok Porotherm építési rendszerben épülnek. A homlokzati falakban Porotherm Klíma Profi tégla, a belső teherhordó falakban 25 Klíma illetve Klíma tégla került betervezésre Födémek Monolit vasbeton szerkezetű födém hidalja át a falközöket. Tetőszerkezet Az épület magastetővel tervezett. Az L alakban tervezett épület két végfala oromfalként épül. A fa tetőszerkezet fogópáras erősítéssel és taréjszelemennel készül. Vízszigetelés 2 réteg bitumenes vízszigetelő lemez kerül a vasalt aljzatbeton síkjára. A vízszigetelés anyaga: Bauder PYE PV 0 S4; kellősítés anyaga: Bauder Burkolit V Válaszfalak A válaszfalak Porotherm rendszerben épülnek. A főfalakhoz csatlakozó belső válaszfalak Porotherm 10 téglából készülnek. Hőszigetelés A homlokzati hőszigetelő rendszer Steico fagyapot szigeteléssel és vályogvakolattal készül. Burkolatok Vizes helyiségekben +2,10 m-ig csempe burkolat készül. A helyiségek padlóburkolata csúszásmentes burkolat. Homlokzatképzés Homlokzati nyílászárók A homlokzati anyaghasználat egységes megjelenést eredményez. A nyílászárók külső anyaga mindenhol antracit színű alumínium profil. A nagy felületű tolóajtók Internorm HS 3 fa-alumínium emelő toló ajtók. A homlokzati ablakok Internorm HF 310 fa-alumínium típusú nyílászárók.

6 HELYISÉGLISTA Előtér graslap 5,82 m 2 Wc 2,40 m 2 Gardrobe 10,44 m 2 Szoba laminált parketta 12,0 m 2 Szoba laminált parketta 12,0 m 2 Fürdő 4,32 m 2 Fürdő 3, m 2 Vendégszoba laminált parketta 13,48 m 2 Gardrobe laminált parketta 1,90 m 2 Nappali laminált parketta 24, m 2 Konyha 9,18 m 2 Kamra 2,88 m 2 Étkező laminált parketta,96 m 2 Dolgozó könyvtárszoba laminált parketta,56 m 2 Szülői háló laminált parketta 15,54 m 2 Gardrobe laminált parketta 2,52 m 2 Fürdő 6,10m 2 Összes hasznos alapterület: 155,90 m 2

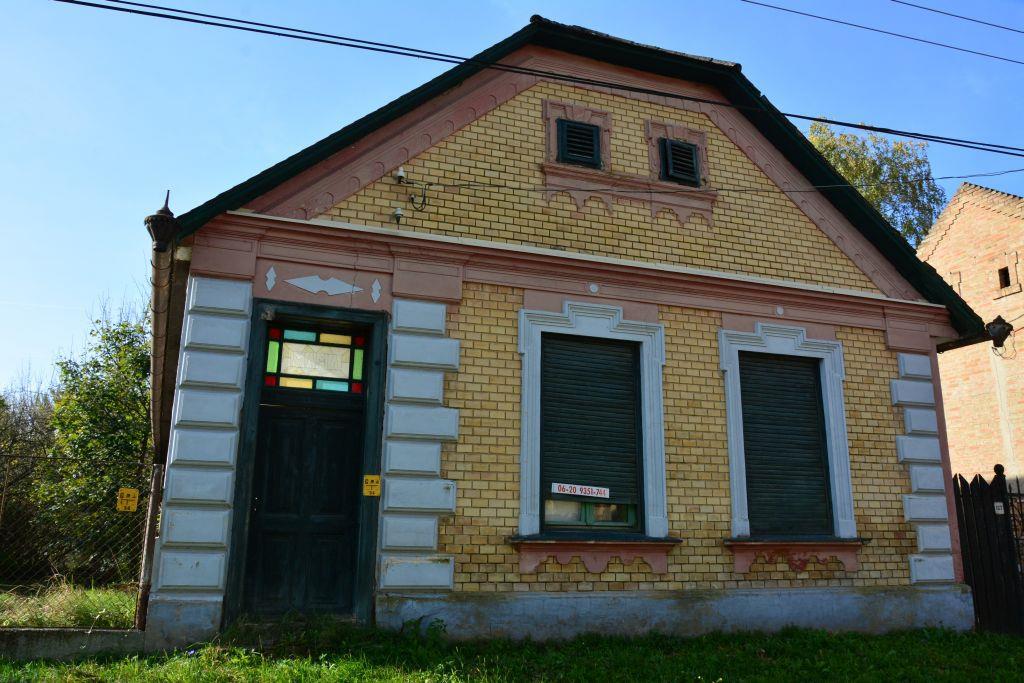

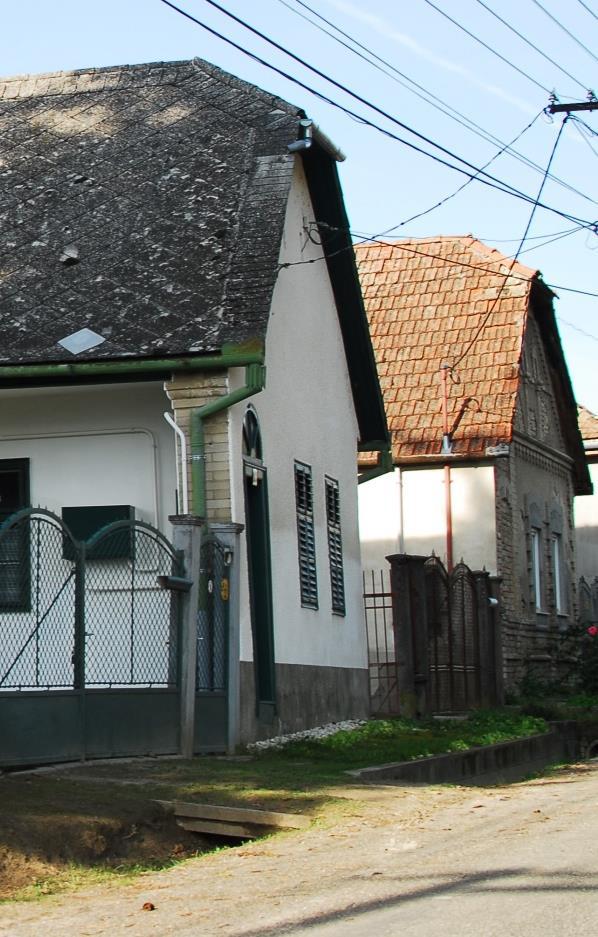

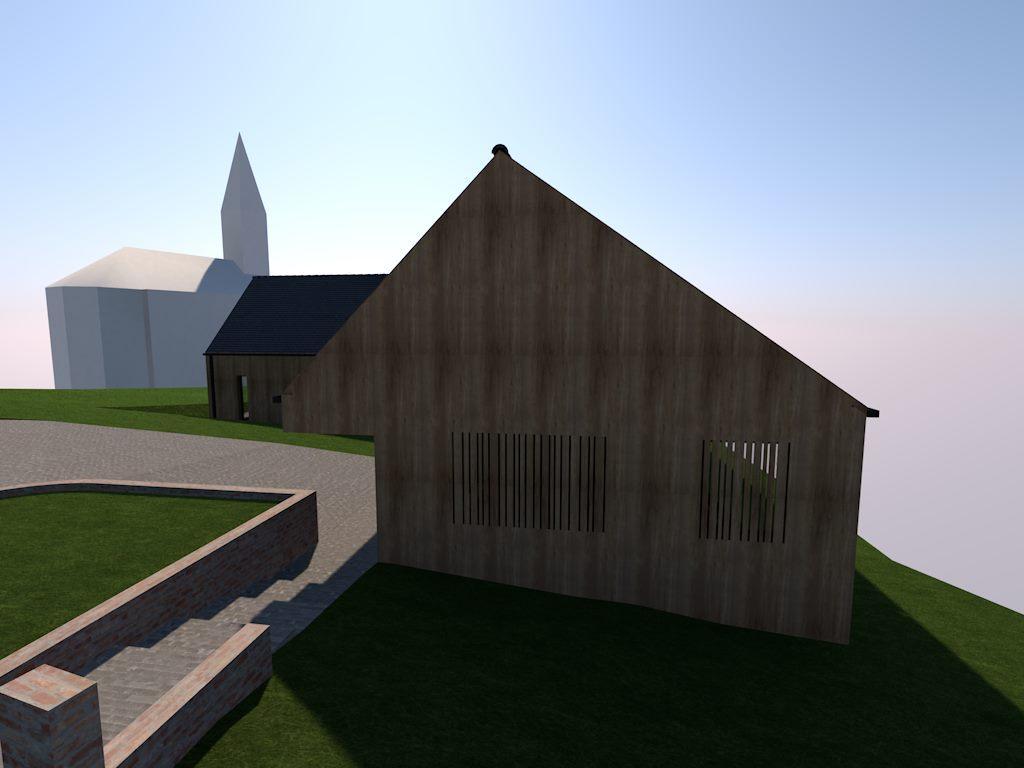

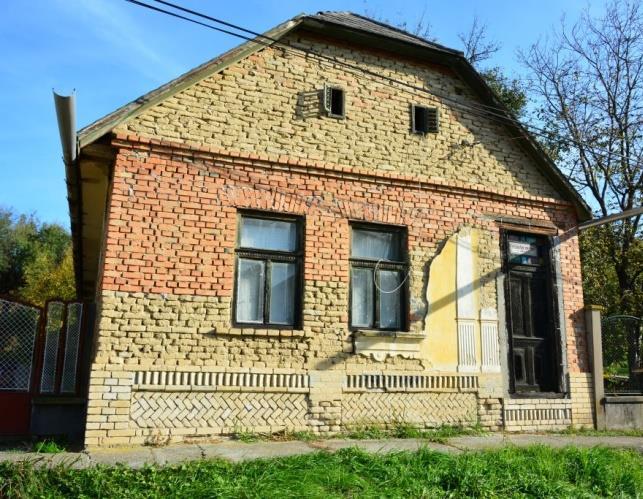

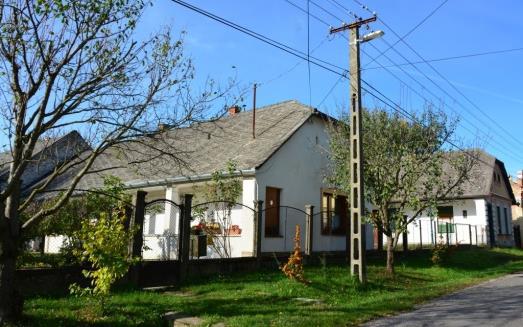

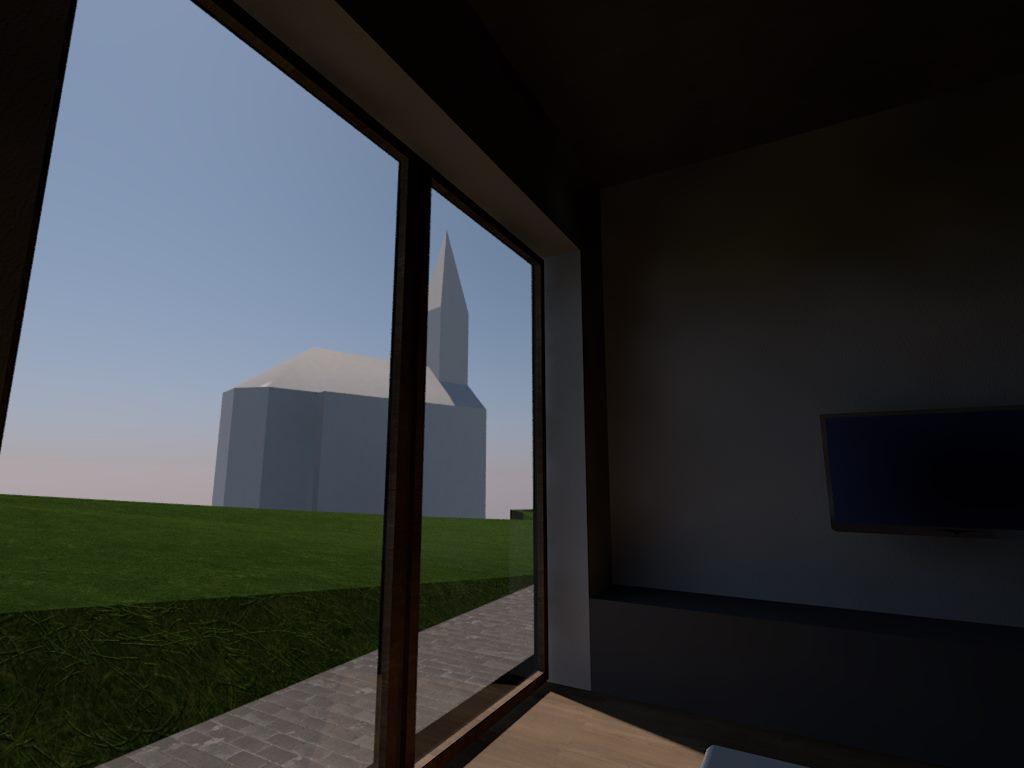

7 4 5/ mbf Gerinc mag.: 5/ mbf Kiss utca Eresz mag.: zöldfe lület beton út,71 zöldfe lület.0 5 TEL ,94 Gépkocsis megközelítés 416 Gyalogos megközelítés földút 8, ,.0 5 Telekhatár Barabás térkő burkolat 13,15 Tervezett új épület 1.0 Tondach Figaro FusionProtect antracit tetőcserép 23, ,34 318/2 Barabás térkő burkolat ,05 3 Telepített napelem rendszer /1 Bokrok, cserjék 50 21, Kerti lépcső ,36 földút 318/ zöldfelület 12, / ,7 4 bo kr os zöldfelület f 7, 1,92 bok ros f ,48 318/ magas part Toro ny(b uzogán y) mag assága.: mb f Gerinc mag.: mb be om lo tt pi nc e Eresz mag.: mb m ag as pa rt A település épületállományát vizsgálva a paraszti porta formajegyeit egyszerű vonalvezetéssel integráltam a tömegformálásnál. A magastetős oromzatos főhomlokzat, a két nyílás és a lélekkapu valamint a tornác határozta meg a tervezett épület megjelenését. A közeli templomra történő rálátás fontos szempontot képzett a helyiségek elhelyezésénél, nyílászáróinak pozícionálásában. A dél tetőhajlásszög nem csak építészetileg adott egy kortárs asszimetrikus homlokzatot, de az energiatermelésre, napelemek felhelyezésére is ideális felületet biztosít....itt az erdőn túl nem olyan messze van egy kis falu, Kisszékelynek hívják, és ott nekünk van egy kis házunk, és oda el lehet néha bújni. Olyan, mintha egy fatörzsbe bújna az ember. Lázár Ervin GSPublisherEngine

8 C A pm pm ,90 1, 4,10 1,55 7,80 3,80 23,05 2,00 9,70 10,25 7,05 2,45 1,90 9,85 7,35 3,05 2,50 10,15 Telekhatár 2, ,40 2, ,45 2,70 2,40 3,50 1,05 1,05 4,40 5, ,05 2, 10,25 pm 1 10,05 13,15 23, 43, Telekhatár C A 12, magaspart ,05 13,15 23, 65,36 318/4 földút TEL beton út zöldfelület,71 11, Gépkocsis megközelítés Gyalogos megközelítés 8,85 12, Telekhatár Telekhatár 21,15 Telekhatár 7,25 13,90 6,25 1,80 6, 4,40 Barabás térkő burkolat 96 1, 1,39 2,40 1, 1, 4, 2,80 3, 50 1,50 1,56 2,79 1, 1,40 4,35 1,75 8,10 pm 90 pm 90 pm 90 Előkert 5,0 m Tervezett új épület 1.0 Tondach Figaro FusionProtect antracit tetőcserép 4.0 Barabás térkő burkolat Oldalkert 5,0 m gépkocsi tároló 45,94 m Telken belüli gépkocsi közlekedés lehetősége +0,50 gépészet 5,04 m 2 tároló 12,18 m 2 fedett tornác 22,00 m 2 térkő gardr. 1,90 m 2 vendég szoba 13,48 m /3 318/2 Telepített napelem rendszer Bokrok, cserjék Kerti lépcső 50 21, D fürdő 3, m 2 D pm pm fürdő 4,32 m 2 76 gardrobe 10,44 m előtér 5,82 m 2 76 wc 2,40 m 2 76 kamra 2,88 m 2 konyha 9,18 m 2 gardr. 2,52 m 2 76 fürdő 6,10 m 2 ±0,00 Szülői háló 15,54 m 2 B szoba 12,00 m 2 szoba 12,00 m 2 nappali 24, m 2 étkező,96 m 2 Telekhatár Telekhatár B dolgozó - könyvtárszoba,56 m 2 fedett tornác,10 m 2 fa burkolat 11, , 1, 90 3,65 4,70 2,00 2,08 2,25 1, , 1, 70 1,80 1,05 4,00 1,50 2, , ,05 1,90 beomlott pince 7, 3, ,00 8,90 4,40 magaspart 70 15,05 5,40 21,15 1,92 10,48 318/ GSPublisherEngine itt az erdőn túl nem olyan messze van egy kis falu, Kisszékelynek hívják, és ott nekünk van egy kis házunk, és oda el lehet néha bújni. Olyan, mintha egy fatörzsbe bújna az ember. Lázár Ervin

9 GSPublisherEngine ,2 6 +3,441 4, ,80 +2,400 +0,000-0,0 +7,5 +3,2 +3,000 Szoba Szoba 3,00 25 Előtér 3,00 Nappali 23 +7,5 3,00 23 telepített napelem rendszer Torokgerendás fa fedélszék torokgerendás fa fedélszék Internorm bejárati ajtó Barabás beton térkő burkolat 3, ,0-0,400-0, ,0 Internorm homlokzati nyílászáró +1,0-1,647-1, ,80 +2,400 +2,100 Internorm homlokzati nyílászáró +2,400 +2,100 +7, +7, +7,5 +7,5 +2,900 +2,800 +2,800 +2,400 +2,400 +1,400 +0,900-0,359-1, ,621 +7,5 +7,5 +5,370 +3,000-2,447-2,447 Konyha - Étkező 8,90 Dolgozó - Könyvtárszoba +3,2 +3,000 +1,800 4,40...itt az erdőn túl nem olyan messze van egy kis falu, Kisszékelynek hívják, és ott nekünk van egy kis házunk, és oda el lehet néha bújni. Olyan, mintha egy fatörzsbe bújna az ember. Lázár Ervin -0,650-1,100 telepített napelem rendszer teraszburkolat Emelő toló nyílászáró Fehér mészvakolat Corten acél korlát egyedi perforált mintával Emelő toló nyílászáró Egyedi toló árnyékoló burkolat Fehér mészvakolat Emelkedő látszóbeton lábazat Bejárati nyílászáró Emelő toló nyílászáró Egyedi toló árnyékoló burkolat Fehér mészvakolat Emelkedő látszóbeton lábazat

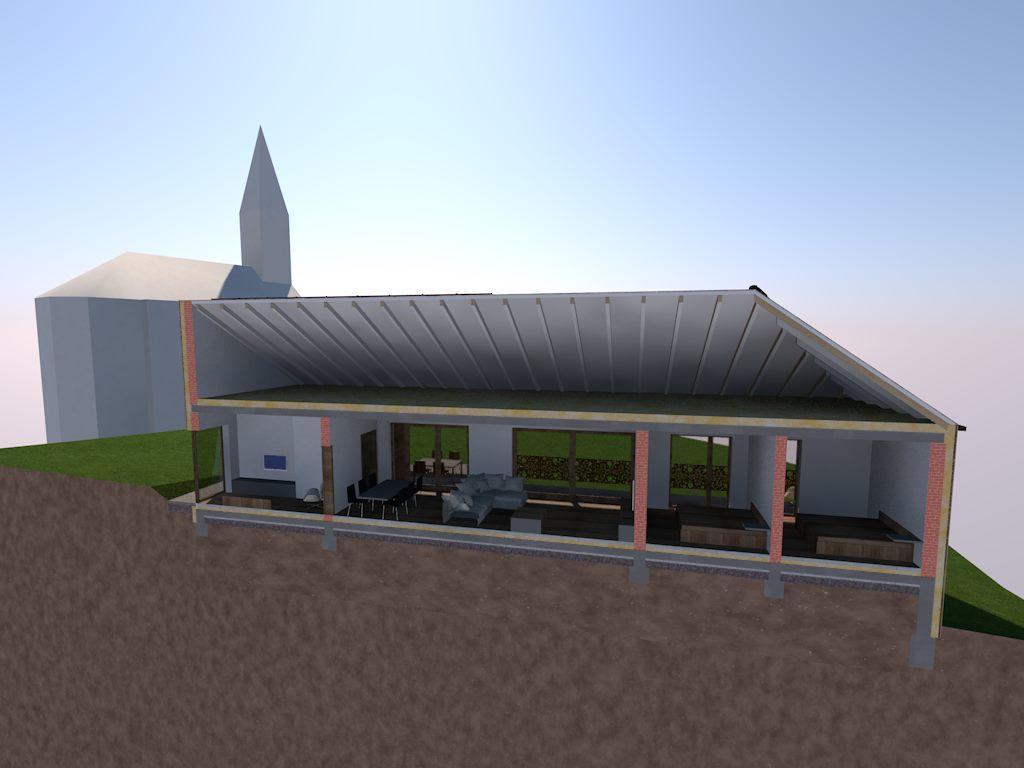

10 telepített napelem rendszer Hörmann szekcionált garázskapu Barabás tágla Barabás tágla Barabás beton térkő burkolat Hörmann szekcionált garázskapu 70 3, , telepített napelem rendszer Hörmann szekcionált garázskapu Barabás tágla Barabás tágla Hörmann szekcionált garázskapu +7,5 +6,790 +6,510 7,36 +3,2 Padlástér +3,000 Dolgozó - könyvtárszoba Szülői háló Fürdő +2,800 +0,500-0,0-0,650-1,100 A metszet Nyugati homlokzat GSPublisherEngine itt az erdőn túl nem olyan messze van egy kis falu, Kisszékelynek hívják, és ott nekünk van egy kis házunk, és oda el lehet néha bújni. Olyan, mintha egy fatörzsbe bújna az ember. Lázár Ervin

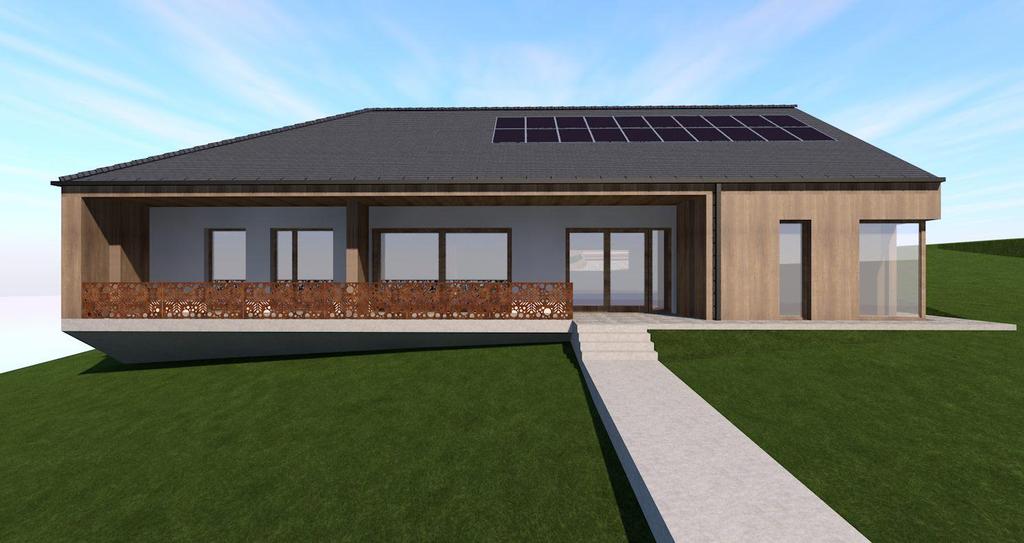

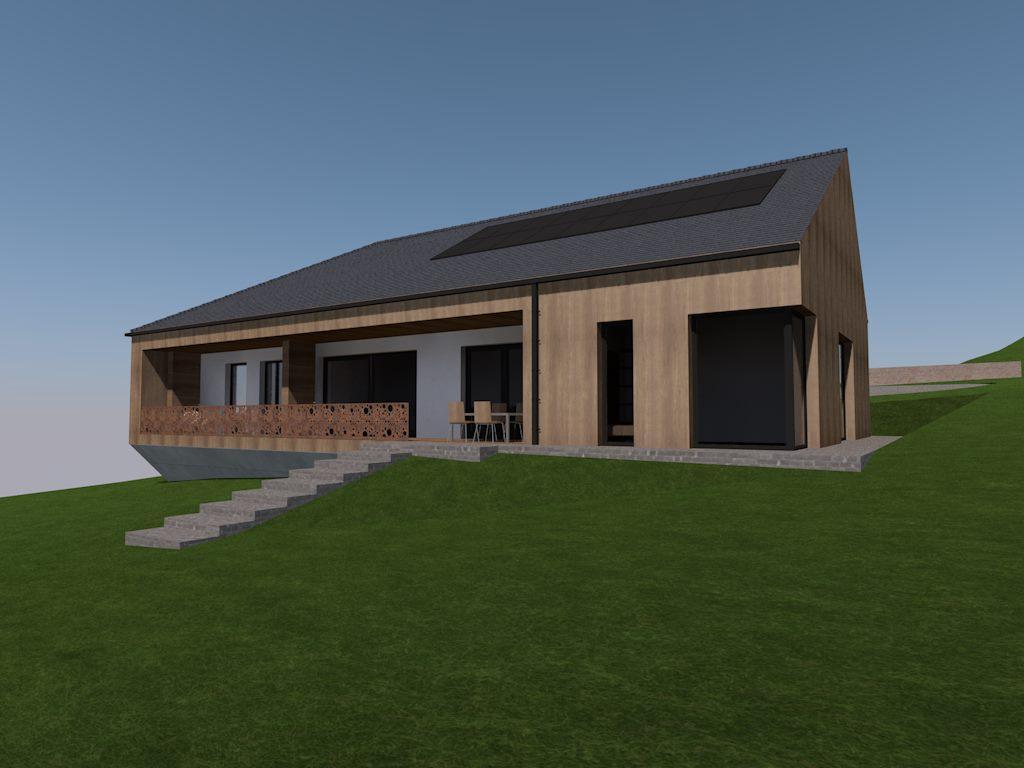

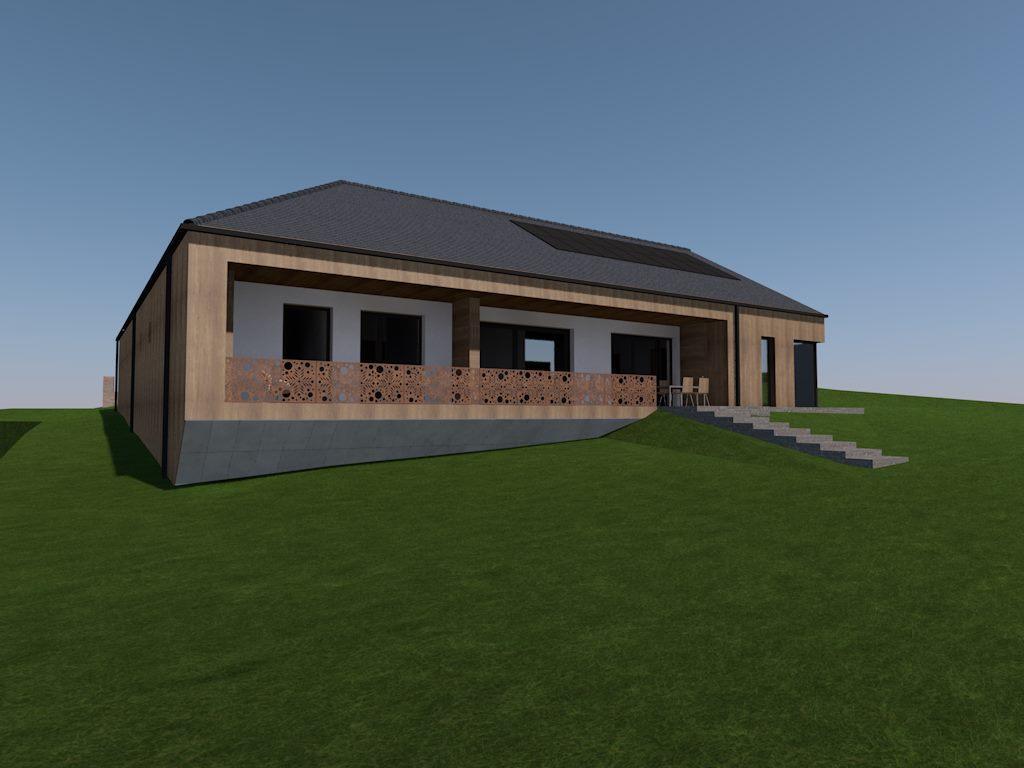

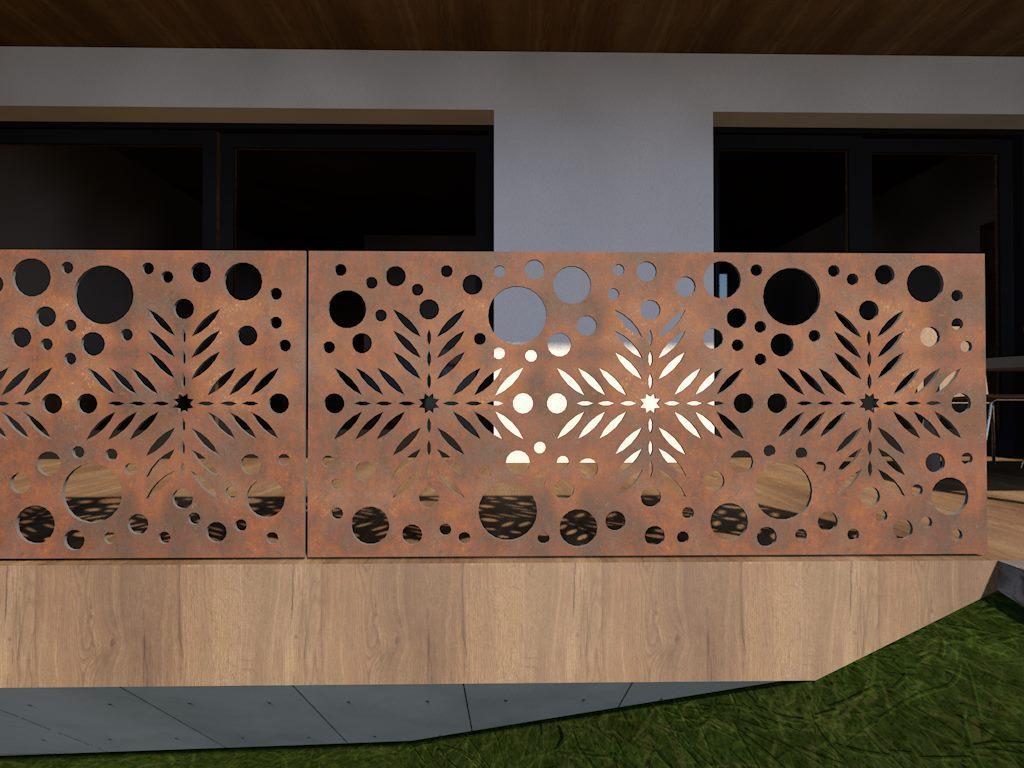

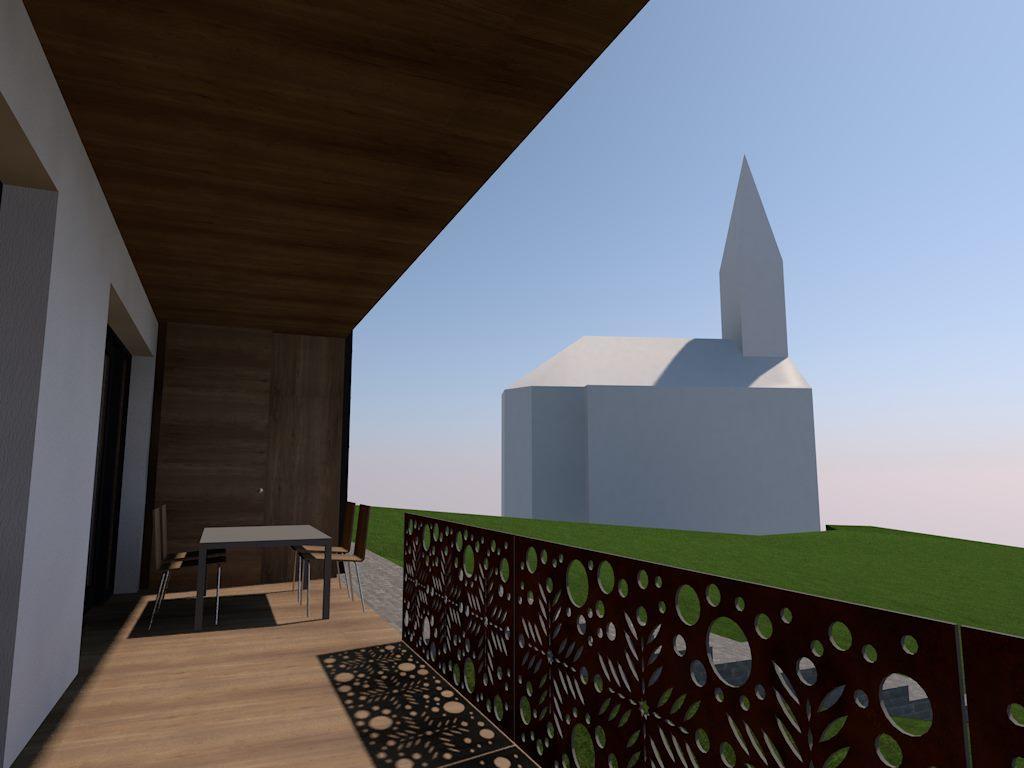

11 Az épület déli oldalára tervezett fedett tornác egyediségét nem csak a terep lejtést kihasználó, térhatást erősítő emelkedő felület, hanem az egyedileg tervezett korlát is kiemeli. A koncepcióba illeszkedve a népi kultúrához, formavilághoz visszanyúló, de újszerű megfogalmazásban került kidolgozásra a corten acélból készülő perforált korlát. GSPublisherEngine itt az erdőn túl nem olyan messze van egy kis falu, Kisszékelynek hívják, és ott nekünk van egy kis házunk, és oda el lehet néha bújni. Olyan, mintha egy fatörzsbe bújna az ember. Lázár Ervin 5.
