1. Az utasítás beolvasása a processzorba

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "1. Az utasítás beolvasása a processzorba"

Átírás

1 A MIKROPROCESSZOR A mikroprocesszor olyan nagy bonyolultságú félvezető eszköz, amely a digitális számítógép központi egységének a feladatait végzi el. Dekódolja az uatasításokat, vezérli a műveletek elvégzéséhez szükséges belső adatforgalmat és a csatlakozó perifériális berendezések tevékenységét. Felépítése hasonló a nagygépek központi felépítéséhez. Részei: ˇ vezérlőegység (továbbiakban lásd: CU); ˇ aritmetikai - logikai egység (továbbiakban lásd: ALU); ˇ regiszterek. A CU belül értelmezi az utasításokat és végrehajtásuk céljából összehangoltan vezérli a számítógép többi egységének működését úgy, hogy az események a programnak megfelelő helyes sorrendben és időben következzenek be. Ezt vezérlőjelek segítségével teszi. Biztosítja, hogy a megfelelő adatok a megfelelő helyen és időben rendelkezésre álljanak. Irányítja az áramkörök működését. Az utasításszámláló regiszter (lásd később) segítségével kiolvastatja a memóriából annak a memóriarekesznek a tartalmát, amely a soron következő utasítást tárolja. Az utasítás műveleti kódrésze alapján meghatározza, hogy sorrendben milyen műveletet kell végrehajtani. Az utasítás alapján értelmezi, hogy milyen címen találhatók a műveletben résztvevő adatok, vezérli ezek kiolvasását, és a megfelelő regiszterbe történő továbbításukat. Az aritmetikai - logikai egységgel (lásd később) végrehajtatja a megfelelő műveletet és beállítja az utasításszámláló új tartalmát. Engedélyező jeleinek sorrendjét az utasításregiszterben (lásd később) tárolt utasításkód bitmintáinak megfelelően generálja és ezzel irányítja az adatfolyamatot. Időzítő jelekkel ütemezve működik. Az ALU - mint a nevében is benne van - a CPU-n belül a számítási és logikai műveletekt végzi el. Az ALU alkalmas bináris és többnyire decimális összeadásra, Boole algebrai műveletek elvégzésére, komplemensképzésre, valamint adatok léptetésére bitenként jobbra vagy balra. Minden egyéb adatkezelési művelet, amelynek elvégzése a CPU feladata, felbontható az előbb felsorolt alapműveletekre. Rendszerint fixpontos bináris összeadóból, komplementálóból, léptető regiszterből és logikai műveleteket végző részből áll. A regiszterek gyors írható - olvasható munkatárak. A különböző regiszterek szigorúan meghatározott feladatokhoz vannak hozzárendelve, emiatt korlátozott funkció betöltésére alkalmasak. A belső sínrendszeren keresztül tartanak kapcsolatot a processzor más részeivel. Felépítésük: A regiszterek felépítése lehet statikus memóriaelemek (pl.: flip - flop áramkörök) valamilyen rendszere vagy egy RAM memória része, ami lehet dinamikus vagy statikus. Néhány mikroprocesszor típusnál egyetlen chipben mind a két megoldást alkalmazzák úgy, hogy pl. az akkumulátort statikus memóriaelemekből állítják elő, míg az összes többi regisztert egy általános, dinamikus RAM-ba lehet kombinálni. Tipikus regiszterek: Akkumulátor Az akkumulátor az aritmetikai és logikai műveletek operandusait, vagyis a műveletek tárgyát képező mennyiségeket vagy azoknak az eredményeit tárolja. A korszerű számítógépekben az akkumulátor helyett már egy vagy több regisztertömb van, amelyben akár 512 regiszter is elhelyezkedhet. Így csökkenthető a tárhozfordulások száma, illetve növelhető a végrehajtás sebessége. Adatszámláló regiszter Az adatok kiolvasásakor vagy beírásakor azonosított memóriarekesz címét tárolja. Mérete függ a 1

2 mikroprocesszor által címezhető memóriakapacitástól. Egyszerre több is lehet belőle a CPU-ban. Utasításregiszter: A program szerint soron következő utasítás műveleti kód részét tárolja. Utasításszámláló regiszter A soron következő utasítás címét tárolja. Az utasításszámláló tartalmát a program maga is változtathatja. Fontos különbség az utasításszámláló és az adatszámláló regiszter között, hogy az utasításszámláló regiszternél a problémamegoldás az utasításkódok címeinek sorrendjében megy végbe. Vagyis az utasításszámláló által címzett első memóriarekesz elérésekor kihozunk a memóriából egy utasításkódot, így az utasításszámláló tartalma eggyel nő és így a memória következő rekeszét címezi, ahol a program szerint a következő utasításkód található. Az adatszámláló regiszter csak akkor fut végig az adatcímeken, ha az adatok sokszavas egységben vagy táblázatban vannak tárolva. Bázis(cím)regiszter Az operandusok címzéséhez felhasznált regiszter, amely nem általános használatú. A báziscím egy alapcím, amelyhez viszonyítva adhatjuk meg az utasításban az operandus helyét. Indexregiszterek Szintén nem minden processzorban találhatók és ezek is az operandusok címzését segítik elő, különösen adatsorok feldolgozásánál. Állapotregiszterek, vezérlő regiszterek Egy vagy több regiszteren belül tárolnak vezérlő és ellenörző jeleket.az állapotregiszter az ALU műveleti eredményeit jellemzi. Jellegzetes állapotbitek: ˇ előjelbit ˇ nulla bit ˇ túlcsordulásbit ˇ átvitelbit ˇ félbyte - átvitelbit ˇ megszakításbit ˇ paritásbit ˇ stb. Veremmutató regiszter (SP) A verem legfelső elemét jelöli ki. Működése Az egyes részek szükségességének megértéséhez vizsgáljuk meg a processzor utasításciklusát (instruction cycle), azaz egy művelet végrehajtásának fázisait! 2

3 1. Az utasítás beolvasása a processzorba Ahhoz, hogy ezt képes legyen a processzor megtenni, szüksége van arra, hogy hol találja meg ezt az utasítást a memóriában. Ez a memóriacím található az IP (instruction pointer - utasítás mutató) regiszterben. Ez még kevés, ugyanis ha megtalálta az utasítást és kiolvasta a memóriából, akkor a kiolvasott utasítást valahol el kell tárolni. Erre való az IR (instruction - utasítás) regiszter. A pontos működés megértéséhez még annyit kell tudnunk, hogy a memória (az ábrán jól láthatóan, ha szembe ülsz a monitorral) mindössze két regiszterhez kapcsolódik, azaz az AR és a DR regiszterhez. Az AR (address - cím) regiszter tartalmazza azt a címet, amelyről olvasni szándékozunk illetve ahova írni szeretnénk. A DR (data - adat) regiszter pedig az olvasás után tartalmazni fogja a memória AR című helyén levő adatot, míg az írás során a DR-ben levő adatot az AR címre fogja írni a memóriát vezérlő egység. Tehát az utasítás beolvasása valójában a következő műveletek végrehajtását jelenti: IP --> AR ; READ ; DR-->IR 2. A beolvasott utasítás dekódolása, elemzése Miután beolvastuk az utasítást, nekiláthatunk az értelmezésének. Az utasítások mindig két részből állnak: az utasítás kódjából, amely meghatározza, hogy milyen műveletet kell végrehajtani, illetve az operandusokból, amelyek meghatározzák, hogy milyen adatokkal kell elvégezni az adott műveletet, illetve azt, hogy az eredmény hol tárolódjon. A beolvasott utasítás (IR) nem biztos, hogy a teljes utasítást tartalmazza, az viszont biztos, hogy az utasítás kódját igen. Azért nem tartalmazhatja minden esetben a szükséges adatokat (illetve azok címeit), mert az olvasáskor még nem tudjuk azt, hogy milyen műveletet olvasunk, így arról 3

4 sincs információnk, hogy az adott műveletnek hány és milyen operandusa van. Utóbbi tulajdonságok viszont benne vannak az utasítás kódjában. (Nyilván egy összeadás utasítás több operandust tartalmaz, mint egy olyan utasítás, amely eggyel megnöveli egy regiszter értékét.) Azaz megtörténik az utasításkód értelmezése, melynek alapján az ALU (arithmetical and logical unit - aritmetikai és logikai műveletvégző egység) tudomást szerez arról, hogy milyen műveletet kell majd elvégeznie és kiderül, hogy még milyen egyéb részek tartoznak az utasításhoz, azaz mennyi adatot kell még beolvasni a memóriából ahhoz, hogy komplett legyen az utasítás és meghatározhatók legyenek az operandusok. 3. Az operandusok beolvasása Ebben a fázisban kiolvasásra kerülnek a memóriából az operandusok címei (ha ez szükséges) illetve maguk az operandusok. Ezek kétfélék lehetnek, vagy a memóriában vannak (és akkor onnan ki kell olvasni őket) vagy regiszterek és akkor már a processzorban tartózkodnak. Az ALU két segédregisztere szolgál arra, hogy a kiolvasott operandusokat tárolja (LR1 és LR2, latch - segédregiszter). Általában az ALU maximum kétoperandusú műveleteket képes végrehajtani, természetesen, ha speciális műveletvégző egységgel van dolgunk, akkor a maximális operandusszámnak megfelelő segédregiszterre van szükségünk. 4. A művelet végrehajtása Miután összeállt, hogy mit kell csinálni és az, hogy milyen adatokkal, az ALU elvégezheti az utasítást. Az eredményt - a tárolás céljára - egy harmadik segédregiszterbe teszi (LR3). 5. Az eredmény tárolása Az utasítás tulajdonságának függvényében az eredmény az LR3 regiszterből vagy valamelyik regiszterbe vagy az utasításban meghatározott memóriacímre kerül (persze két lépésben, először a DR regiszterbe és csak utána a memóriába). 6. A következő utasítás címének meghatározása Miután az utasítást elvégeztük, meg kell határozni az a címet, ahol a programvégrehajtás folytatódni fog. Ha a programunk szekvenciális, azaz a memóriában a következő címen levő utasítást kell végrehajtani, akkor az IP-t annyival kell megnövelni, amilyen hosszú az adott utasítás volt. Ha valahol egészen máshol kell a programvégrehajtást folytatni, az általában olyan utasítás, amelynek végrehajtása után valamely regiszter tartalmazza a folytatás memóriacímét. Így ezt a címet kell az IP-be beírni. Az utasításciklus végetért és a processzor rátérhet a következő utasítás végrehajtására, azaz visszatérhet az 1. pontra. Az ábrán (feljebb egy kicsit) már csak három homályos pont van: a belső busz, a flag-ek, illetve az SP regiszter. A belső busz szolgál arra, hogy a processzoron belül adatok áramoljanak rajta az egyik helyről a másikra. A flag-ek (jelzők) olyan speciális, 1 bites regiszterek, amelyek a processzor működését befolyásolják illetve állapotát mutatják. Nevezetes flag például a carry flag, amely azt mutatja, hogy az utolsó művelet (mondjuk összeadás vagy kivonás) alkalmával keletkezett-e átvitel/áthozat, vagy a zero-flag, amely akkor igaz, ha az utoljára végrehajtott 4

5 művelet eredménye nulla volt. Az SP (stack pointer - verem mutató) regiszter működésére a későbbiek során még visszatérünk, az eljáráshívások és az eljárásokból való visszatérések során játszik jelentős szerepet. Az fenti ciklust szokás két, ún. félciklusra bontani, ezek a beolvasás (fetch - 1,2,3) illetve a végrehajtás (execute - 4,5,6) félciklus. A processzor utasításkészlete Ahhoz, hogy teljesen megértsük a processzor működését, szükségünk van arra, hogy tudjuk miféle utasítások végrehajtását várhatjuk el tőle. Azonban az utasítások nem önmagukban álló teendők, hanem műveletek a hozzájuk tartozó adatokkal, így szükségünk van arra, hogy megvizsgáljuk, milyen módon határozhatjuk meg ezeket az adatokat! Az adatok meghatározásának módjait nevezzük címzési módoknak (addressing modes). Címzési módok Közvetlen / direkt adat (immediate addressing) Olyan adat, amelynek értéke vesz részt a műveletben Regiszter (register addressing) A sorszámával vagy nevével meghatározott regiszter értéke vesz részt a műveletben Direkt cím (direct addressing) A megadott érték egy memóriacímet határoz meg és az itt található adat vesz részt a műveletben Regiszter indirekt cím (register indirect addressing) A sorszámával vagy nevével megadott regiszter értéke meghatároz egy memóriacímet és az itt található adat vesz részt a műveletben Indirekt memóriacím (indirect addressing) A megadott érték egy memóriacímet határoz meg, az itt található adat határozza meg azt a címet, amelyen levő adat résztvesz a műveletben Indexelt cím (indexed addressing) - Bázisrelatív cím (base relative addressing) A cím két komponensből áll: egy kezdőcímből (base) és egy eltolásból (offset, index). A művelet során a két cím összege határozza meg azt a helyet, ahol az operandus található a memóriában. Attól függően szokás indexelt illetve báziscímzésről beszélni, hogy a kezdőcím egy direkt cím avagy egy regiszter tartalma. Relatív cím (relative addressing) Hasonló az indexelt címzéshez, a címzésben szereplő értéket hozzá kell adni (előjelesen) valamilyen címhez, többnyire az utasítás-mutató értékéhez. Ez a címzés a feltételes vezérlésátadó utasításokra jellemző. A címzési módok (bocs, de ilyen sok van)után nézzük meg a processzor utasításainak csoportjait! Adatmozgató utasítások Ebbe a csoportba három utasítás tartozik: a két regiszter közti (RR), a regiszter és memória közti (RM) illetve a két memóriaterület közti (MM) adatmozgatás utasítása. Ezek közül az utolsót nem minden processzor tudja (hiszen az RM segítségével 5

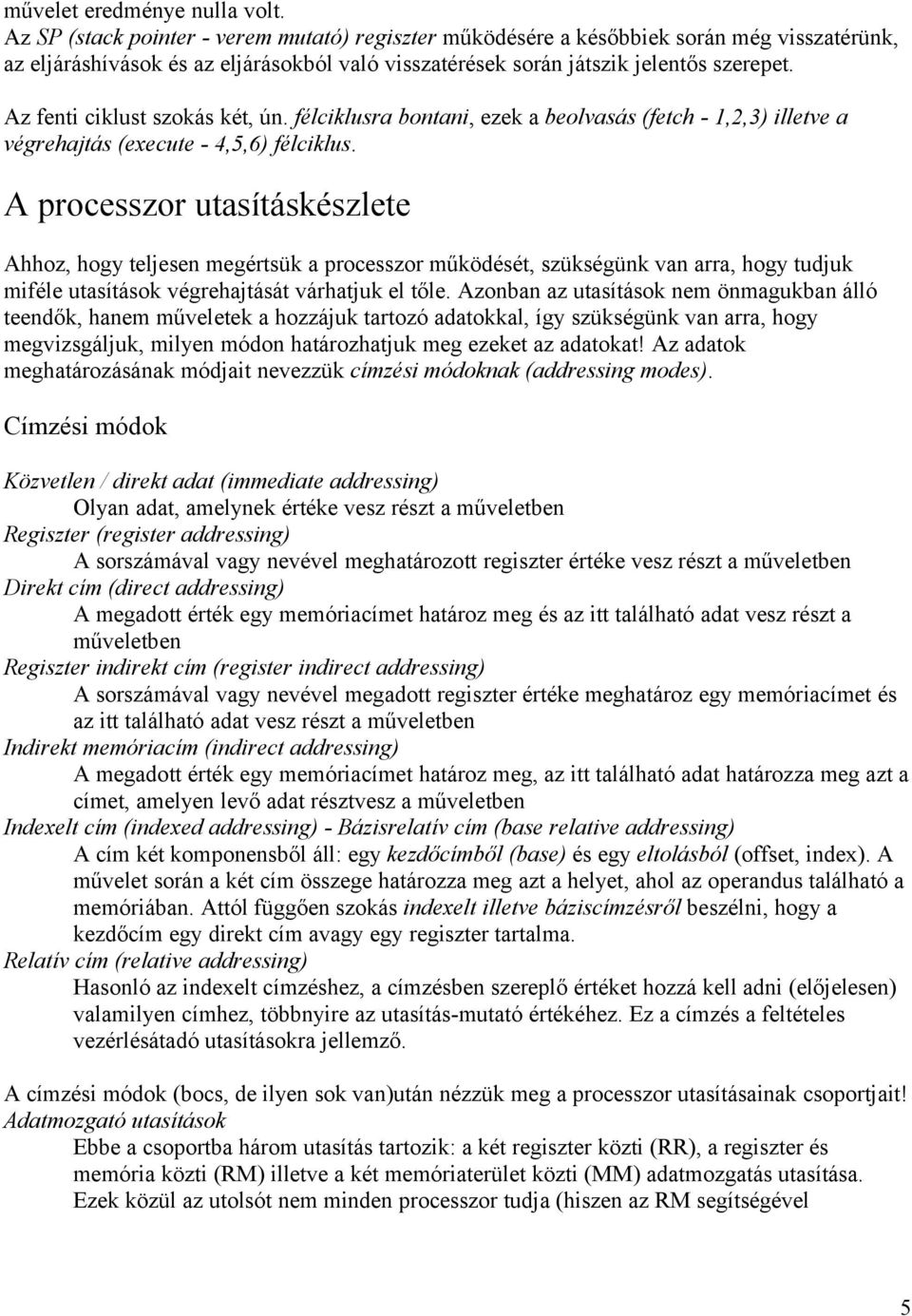

6 előállítható M-->R-->M). Az utasításkészlet többnyire megengedi a memória tetszőleges címzési móddal történő megcímzését. Aritmetikai utasítások Ebbe a csoportba tartoznak a matematikai műveleteknek megfelelő utasítások, mint az összeadás (ADD), kivonás(sub), szorzás(mul), osztás(div), komplemensképzés(neg, COMPL). A szorzás de még inkább az osztás nem szükségszerűen található meg minden processzor utasításkészletében, hiszen ezek a műveletek visszavezethetők összeadásra és kivonásra. Ide sorolhatók az eggyel növelő (INC) illetve a csökkentő (DEC) utasítások is. Bár ezekre nincs szükség, ha van összeadás (és az mindig van!), mégis szinte minden processzor utasításkészlete tartalmaz ilyen utasításokat az igen gyakori használat és a gyorsabb végrehajtás végett. Az utasítások általában megengedik tetszőleges címzési mód használatát, kivéve a szorzást és osztást, amelyeknél gyakran csak speciális regisztereket használhatunk. Logikai utasítások Ebbe a csoportba a logikai és (AND), logikai vagy (OR), kizáró vagy (XOR), negálás (NOT) tartozik. Ide sorolhatók a léptető utasítások, amelyek az adott operandus bitjeit egy magadott számmal eltolják, léptetik. Ezek a logikai léptetés balra/jobbra (LSL/LSR), aritmetikai léptetés balra/jobbra (ASL/ASR). A különbség a logikai és az aritmetikai jobbra léptetés között annyi, hogy míg logikai esetben a legfelső bitre minden esetben 0 lép be, aritmetikai esetben a belépő bit a szám előjelbitje. A balra léptetésnél nincs különbség a logikai és aritmetikai léptetés között. Az eggyel való léptetés megfelel a kettővel való szorzásnak illetve osztásnak. Az utasítások általában megengedik tetszőleges címzési mód használatát, bár a léptetés mennyiségét többnyire csak direkt adattal vagy egy regiszterrel lehet meghatározni. Összehasonlító utasítások Ez a csoport mindössze két utasítást tartalmaz, a COMP (összehasonlítás) és a TEST (bitenkénti összehasonlítás) utasítást. Egyik sem végez tényleges műveletet, csupán a flag-eket állítja be. A COMP úgy tesz, mintha elvégezne egy kivonást, a TEST pedig, mintha elvégezne egy logikai és műveletet az operandusai között. Veremkezelő utasítások A verem (stack) egy speciális memóriaterület, amelyet két művelettel tudunk kezelni. Az egyik művelet a PUSH, amely egy adatot ráhelyez a verem tetejére, a másik pedig a POP, amely leemeli a verem tetején levő adatot. A lényeg az, hogy a veremben nem lehet "kotorászni", csak a teteje látszik. A verem tetejét egy speciális regiszter, az SP (stack pointer) mutatja. A vermet szokás még LIFO (last in first out, azaz ami legutoljára ment be az jön ki legelőször) szerkezetnek is hívni. Processzorvezérlő utasítások Ide sorolhatók a flag-eket állító utasítások, ezek egy flag törlését (clear) vagy beállítását (set) végzik. Speciális utasítás a NOP, amely nem csinál semmit, vagy a HALT, amely felfüggeszti a processzor működését. A címzés ezeknél az utasításoknál hiányzik. I/O utasítások Ebbe a csoportba két utasítás tartozik: az IN, amely beolvasást végez egy adott eszközről illetve az OUT, amely kiírást végez egy adott eszköz felé. A címzési mód (melyik eszközről van szó) általában tetszőleges lehet, de az adat többnyire egy kitüntetett regiszterből megy az output eszköz felé illetve ide érkezik input esetén. Vezérlést módosító utasítások 6

7 Ebbe a csoportba azok az utasítások tartoznak, amelyek a szekvenciális programvégrehajtástól való eltérést idézhetnek elő. Lehetnek feltétel nélküliek (ilyenkor minden esetben eltérünk a szekvenciális sorrendtől) illetve feltételesek. A feltételek nagyon egyszerűek lehetnek csak, többnyire valamelyik flag állására vonatkozhatnak. Két osztálya van a vezérlést módosító utasátásoknak: az ugrás (JUMP vagy BRANCH), amelynek végrehajtása során nem jegyezzük meg azt, hogy honnan érkeztünk illetve a szubrutinhívás (CALL), amely esetben feljegyezzük a veremben, hogy honnan jöttünk. A CALL utasítás párja a RET (return - visszatérés), amelynek hatására a vezérlés visszakerül oda, ahonnan jött. A verem itt azért fontos, hogy a szubrutinok egymásba ágyazhatók legyenek, azaz ha egy szubrutin meghivott egy másikat, az egy harmadikat stb, akkor is vissza tudjon a program találni az elsőhöz. A szubrutinok a programozási nyelvekben megszokott eljárás illetve függvény megvalósításának gépi eszközei. Egy nagyon speciális vezérlést módosító utasítás a INT (interrupt - megszakítás) utasítás. Az interrupt ebben az esetben nem más, mint egy ugrási címeket tartalmazó táblázat valamelyik elemére való ugrás. Abban több, mint a szubrutinhívás, hogy ezt a táblázatot minden program, egymástól függetlenül láthatja, a táblázat helye nem függ a konkrét memóriaelrendezéstől. Ez a táblázat - helyzetéből adódóan - az operációs rendszer mindenki által használható rutinjainak címeit tartalmazza. Így az operációs rendszer rutinjainak csupán a sorszámát kell tudnunk ahhoz, hogy végrehajtsuk őket, nem pedig a rutinok tényleges, memóriabeli címét. Ez a lehetőség nagyban segít abban, hogy egyrészt az operációs rendszerek továbbfejleszthetők legyenek, másrészt abban, hogy bárhova elhelyezhetők a memóriában a megfelelő rutinok, ügyelve persze arra, hogy a táblázat megfelelő eleme mindig az aktuálisan érvényes címet tartalmazza. Az INT utasítás párja az IRET, amely a végrehajtott szubrutinból való visszatérést biztosítja. Egy kitalált, de a valóságot modellezni képes processzor modellje Azért, hogy a fenti gondolatmenetet még jobban megértsd, képzeljünk el egy processzort, ruházzuk fel regiszterekkel és definiáljunk egy nem túl bonyolult, de mégis használható utasításkészletet! Tartalmazzon a processzorunk 16 olyan regisztert, amely képes egy 16 bites számot tárolni. A regisztereket sorszámukkal jelöljük, azaz a R0, R1,...R15. Az aritmetikai és logikai egység legyen olyan, amelyik 16 bites adatokkal tud műveletet végezni, és természetesen az eredmény is 16 bites lesz. A memóriavezérlő kétfajta adatokkal is tudjon műveletet végezni, azaz legyen mód 16 bites és 8 bites adatátvitelre is. 8 bites adatátvitelkor a DR regiszternek csak a fele játszik szerepet. A memóriacím mindig 16 bites legyen (tehát az AR és az IP regiszternek is ilyennek kell lennie) Az utasítások kódrésze legyen 8 bites (azaz az IR is 8 bites). Maga az utasításkód nézzen ki a következőképpen: 4 bit 2 bit 2 bit műveleti kód 1. operandus címzési módja 2. operandus címzési módja 7

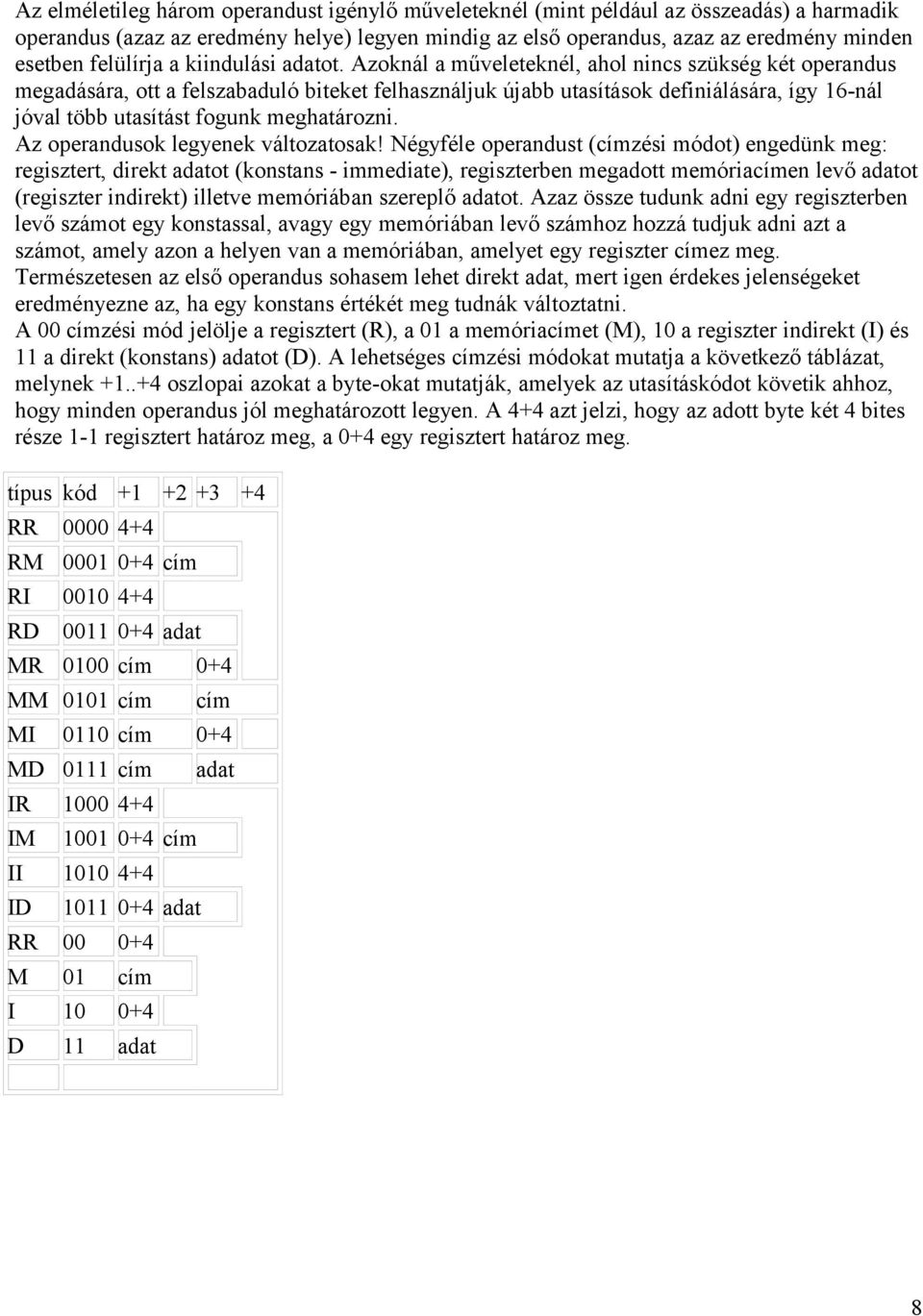

8 Az elméletileg három operandust igénylő műveleteknél (mint például az összeadás) a harmadik operandus (azaz az eredmény helye) legyen mindig az első operandus, azaz az eredmény minden esetben felülírja a kiindulási adatot. Azoknál a műveleteknél, ahol nincs szükség két operandus megadására, ott a felszabaduló biteket felhasználjuk újabb utasítások definiálására, így 16-nál jóval több utasítást fogunk meghatározni. Az operandusok legyenek változatosak! Négyféle operandust (címzési módot) engedünk meg: regisztert, direkt adatot (konstans - immediate), regiszterben megadott memóriacímen levő adatot (regiszter indirekt) illetve memóriában szereplő adatot. Azaz össze tudunk adni egy regiszterben levő számot egy konstassal, avagy egy memóriában levő számhoz hozzá tudjuk adni azt a számot, amely azon a helyen van a memóriában, amelyet egy regiszter címez meg. Természetesen az első operandus sohasem lehet direkt adat, mert igen érdekes jelenségeket eredményezne az, ha egy konstans értékét meg tudnák változtatni. A 00 címzési mód jelölje a regisztert (R), a 01 a memóriacímet (M), 10 a regiszter indirekt (I) és 11 a direkt (konstans) adatot (D). A lehetséges címzési módokat mutatja a következő táblázat, melynek oszlopai azokat a byte-okat mutatják, amelyek az utasításkódot követik ahhoz, hogy minden operandus jól meghatározott legyen. A 4+4 azt jelzi, hogy az adott byte két 4 bites része 1-1 regisztert határoz meg, a 0+4 egy regisztert határoz meg. típus kód RR RM cím RI RD adat MR 0100 cím 0+4 MM 0101 cím cím MI 0110 cím 0+4 MD 0111 cím adat IR IM cím II ID adat RR M 01 cím I D 11 adat 8

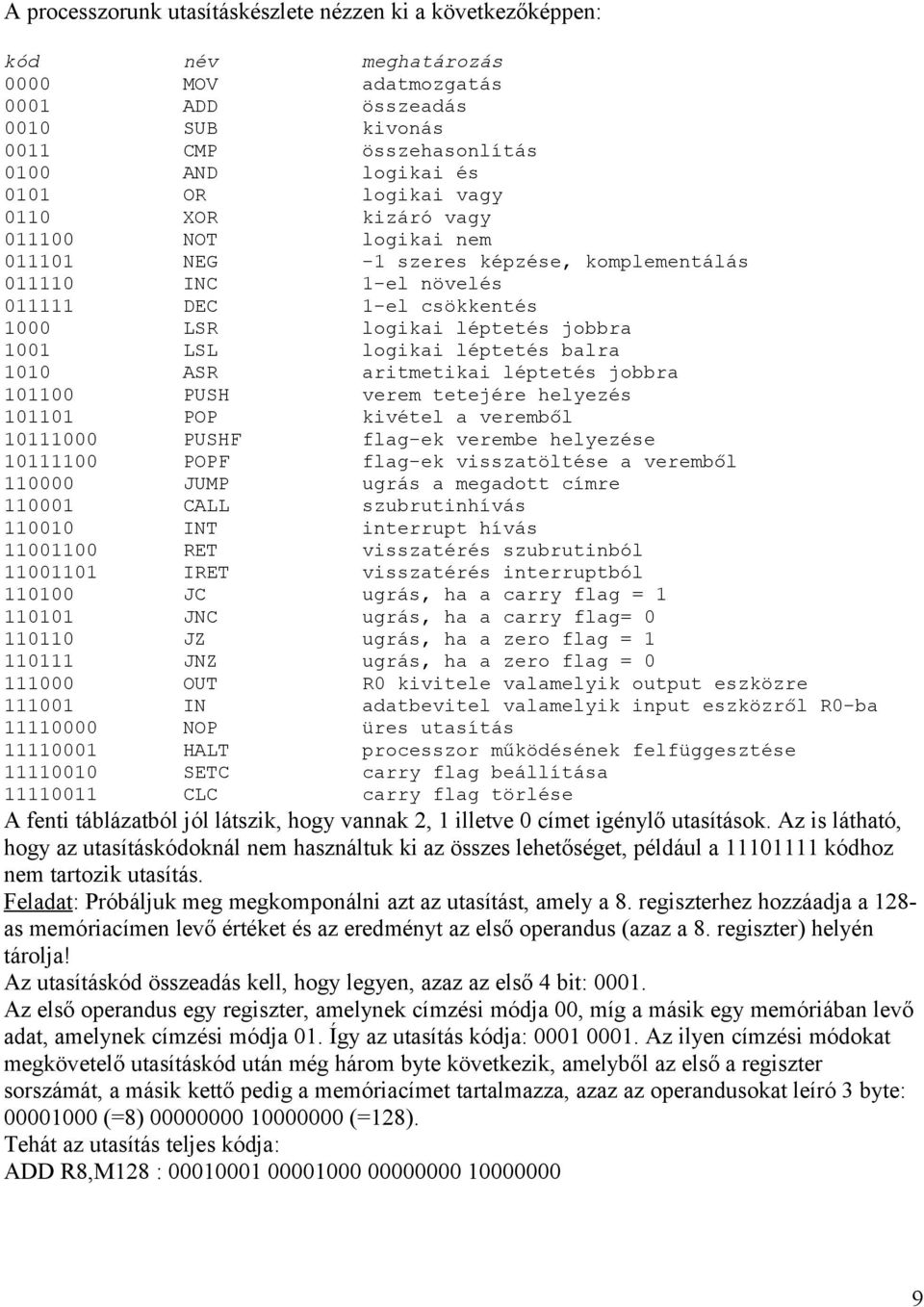

9 A processzorunk utasításkészlete nézzen ki a következőképpen: kód név meghatározás 0000 MOV adatmozgatás 0001 ADD összeadás 0010 SUB kivonás 0011 CMP összehasonlítás 0100 AND logikai és 0101 OR logikai vagy 0110 XOR kizáró vagy NOT logikai nem NEG -1 szeres képzése, komplementálás INC 1-el növelés DEC 1-el csökkentés 1000 LSR logikai léptetés jobbra 1001 LSL logikai léptetés balra 1010 ASR aritmetikai léptetés jobbra PUSH verem tetejére helyezés POP kivétel a veremből PUSHF flag-ek verembe helyezése POPF flag-ek visszatöltése a veremből JUMP ugrás a megadott címre CALL szubrutinhívás INT interrupt hívás RET visszatérés szubrutinból IRET visszatérés interruptból JC ugrás, ha a carry flag = JNC ugrás, ha a carry flag= JZ ugrás, ha a zero flag = JNZ ugrás, ha a zero flag = OUT R0 kivitele valamelyik output eszközre IN adatbevitel valamelyik input eszközről R0-ba NOP üres utasítás HALT processzor működésének felfüggesztése SETC carry flag beállítása CLC carry flag törlése A fenti táblázatból jól látszik, hogy vannak 2, 1 illetve 0 címet igénylő utasítások. Az is látható, hogy az utasításkódoknál nem használtuk ki az összes lehetőséget, például a kódhoz nem tartozik utasítás. Feladat: Próbáljuk meg megkomponálni azt az utasítást, amely a 8. regiszterhez hozzáadja a 128- as memóriacímen levő értéket és az eredményt az első operandus (azaz a 8. regiszter) helyén tárolja! Az utasításkód összeadás kell, hogy legyen, azaz az első 4 bit: Az első operandus egy regiszter, amelynek címzési módja 00, míg a másik egy memóriában levő adat, amelynek címzési módja 01. Így az utasítás kódja: Az ilyen címzési módokat megkövetelő utasításkód után még három byte következik, amelyből az első a regiszter sorszámát, a másik kettő pedig a memóriacímet tartalmazza, azaz az operandusokat leíró 3 byte: (=8) (=128). Tehát az utasítás teljes kódja: ADD R8,M128 :

10 Feladat: Adjuk meg azt az utasítást, amely a zero flag igaz állása esetén elugrik a 3. regiszter által meghatározott címre és ott folytatja a program végrehajtását! JZ I3 kódja: (indirekt cím) (3. regiszter) Feladat: Adjuk meg azt az utasítást, amely végrehajtja 13. interrupt-ot! INT 13 kódja: (direkt adat) (=13) Most nézzünk meg egy olyan programhoz tartozó kódot, amely egy valós feladatocskát old meg! A feladat legyen a következő: adjunk össze néhány számot. Azaz adott a memóriában valahol (mondjuk az 1000-es címtől kezdődően) egy csomó szám. A legelső közülük kitüntetett, megmondja, hogy hány darab szám van utána, amivel foglalkoznunk kell, azaz amelyeket össze kell adnunk. Az alábbi program elvégzi ezt a feladatot (feltéve, hogy legalább egy számot össze kell adni) A programot úgy helyezzük el a memóriában, hogy a 100-as (hexadecimális) címen kezdődjön. 100: UJRA: VEGE: XOR R0, R0 ; itt tároljuk az összeget (kinullázás) MOV R1, 1000 ; a memóriában itt kezdődnek az adataink MOV R2, I1 ; ennyi elemet kell összeadni INC R1 ; INC R1 ; most az R1 az első összeadandóra mutat, ; minden szám 2 byte-os!!!! CLC ; carry flag törlése ADD R0,I1 ; a soron következő elem hozzáadása az összeghez INC R1 ; cím növelése, 2 byte-os számok! INC R1 DEC R2 ; az összeadandók számának csökkentése JNZ UJRA ; ha még van mit összeadni, akkor vissza INT 10 ; kiíratás rutinjának meghívása Az UJRA egy szimbolikus címet jelöl (az olvashatóság érdekében), jelen esetben a JNZ után álló konkrét érték -11 lesz, hiszen ennyi byte-ot kell visszalépni ahhoz, hogy az ADD utasításhoz kerüljünk. ( = 11). A visszalépést a szekvenciális végrehajtásnál levő címhez (az INT utasítás címe) viszonyítva kell számolni, elágazás nélkül ugyanis itt folyatódna a program. A fenti utasítássor gépi kódja a következő (hexadecimálisan): 100: XOR R0, R0 ; itt tároljuk az összeget (kinullázás) 102: E8 MOV R1, 1000 ; a memóriában itt vannak az adataink MOV R2, I1 ; ennyi elemet kell összeadni INC R1 ; 10A INC R1 ; R1 az elsô összeadandóra mutat, 10C F3 CLC ; carry flag törlése 10D ADD R0,I1 ; a következô elem hozzáadása 10F INC R1 ; cím növelése, 2 byte-os számok! INC R A 02 DEC R2 ; az összeadandók számának csökkentése 115 BF FF F5 JNZ UJRA ; ha még van mit összeadni, akkor vissza

11 Szemeljünk ki a fenti kódrészletből egy bonyolult címzési móddal rendelkező utasítást és nézzük meg még egyszer a processzor utasítás-ciklusát erre az egy utasításra! Legyen a kiszemelt utasítás az ADD R0,I1 utasítás. Ekkor a processzor a következő mikroprogram-lépéseket fogja végrehajtani (IP = 10D) IP ---> AR M-READ (42) DR ---> IR dekódolás (címzési mód: RI, azaz +1 byte!) IP > AR M-READ (01) R0 ---> LR1 R1 ---> AR M-READ DR ---> LR2 ALU-ADD! LR3 ---> R0 IP+2 ---> IP Megjegyzés: A gyakorlatban, valahányszor az IP-t memória-olvasásra használjuk fel, tartalma mindig nő 1-el (így az utolsó lépés elmaradhat). Forrás: user=/zimonyi_tdk&page=/zimonyi/rendtech/mikropro.html 11
