1 System Managed Storage (SMS) Tanfolyami jegyzet ICSS Kft 2019

2 Agenda dataset allokáció ACS backup/dump space management idcams adrdssu JCL ICSS Kft

3 DFSMS DFSMSdfp (Storage management, Tape mount management, Data management, Device management, osztott hozzáférés, másolási szolgáltatások) DFSMSdss (adat mozgatás és másolás, mentés, Data set és volume konvertálás) DFSMShsm (Storage management, Space management, Tape mount management, backup/restore) DFSMSrmm (Library management, Volume management) ICSS Kft

4 Dataset döntések 1. (dfp) RECORG: VSAM? ha igen: KS/ES/LS/RR, szabad CICA, share, KEYLEN, KEYOFF, imbed, replicate, spanned RECFM: FB/VBA LRECL SPACE PRIMARY SECONDARY DIRECTORY BLOCK ICSS Kft

5 Dataset döntések 1. (dfp) retention period / expiration date volume count tömörítés szalag típus írássűrűség DSN type (LIB,PDS,HFS) ext.addressability block size limit (tape: 256MB/2GB) ICSS Kft

6 PDSE (dfp) Partitioned Data Set, Extended törölt member tárhelyét felhasználja indexelt, bővülő directory member integritás (DCB) member megosztás, cache-elés 16+ MByte programobject csak SMS managelt z/os-ben lehet ICSS Kft

7 Dataset döntések 2.(dfp) direct response (ms) direct: read/write seq response (ms) seq: read/write initial access (s) data rate (MBps) Availability (RAID) ICSS Kft

8 Dataset döntések 2.(dfp) Accessibility (Flashcopy) backup versioning garantált space (felhasználó által!) szinkron írás CF cache név, direct/seq súly ICSS Kft

9 AVAILABILITY (dfp) hardverhiba elleni védelem RAID 1/10/5/6 continuous continuous preferred standard nopref ICSS Kft

10 ACCESSIBILITY (dfp) gyorsmásolás flashcopy (SE) snapshot concurrent copy continuous continuous preferred standard nopref ICSS Kft

11 Guaranteed Synchronous Write (dfp) ICSS Kft

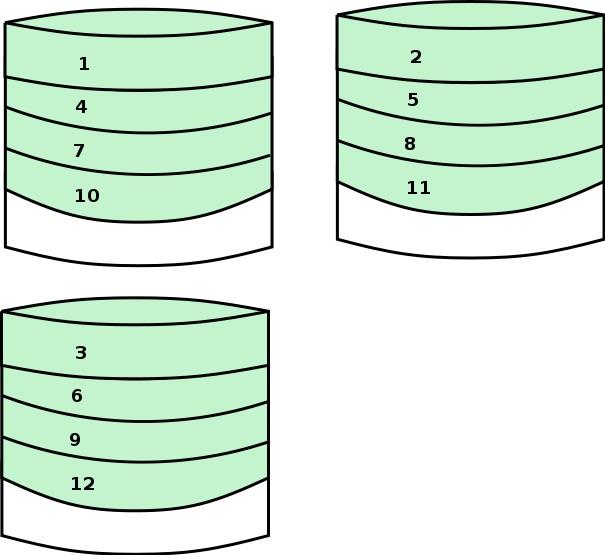

12 Sustained Data Rate (MB/sec,dfp) Több lemezre szétosztva allokálódik a dataset lemezek száma= elvárt teljesítmény/ lemezenkénti teljesítmény nincs stripe: 0 vagy 1 DSNTYPE:EC,ER GUARANTEED:YES ICSS Kft

13 Millisecond Response (dfp) mindig read cache: MSR<disk fizikai MSR mindig write cache: MSR<disk fizikai MSR és bias write Lehet cache: MSR<999 tilos cache: MSR=999 ICSS Kft

14 CF (dfp) parallel sysplex Record Level Sharing GRS ICSS Kft

15 Dataset döntések 3.(dfp) törlés adott nappal az utolsó használat után törlés adott nap/dátum után retention limit részleges release migráció: primary (nap) migráció: L1 (nap) GDG ICSS Kft

16 GDG (dfp) Generation Data Group relatív generációszámokra hivatkozás step elején katalogizálódik abszolut névvel G005, 0=>G004, -1=>G003, -2=>G002 step végén relatív számmal 0=>G005, -1=>G004, -2=>G003 //S1 EXEC PGM=P //GN DD DSN=A.B(+1),DISP=(,CATLG) //GO DD DSN=A.B(0),DISP=OLD ICSS Kft

17 Dataset döntések 3.(dfp) mentés sűrűség mentés verziók (max, létező) mentés verziók (max, törölt) mentésmegőrzés (nap, max) mentésmegőrzés (nap, letörölt DS utolsó ver.) admin/user/automatikus mentés mentési technika object class aggregate mentés ICSS Kft

18 életciklus (dfp,hsm) ICSS Kft

19 Dataset döntések 4.(dfp) milyen konkrét lemezre? Autó migrálás/mentés/dump Dump-osztályok migrálás low-high garantált mentési időköz ICSS Kft

20 Dataset döntések(dfp) 1. milyen szerkezet - dataclass 2. elvárt teljesítmény - storclass 3. élettartam kezelés - mgmtclass 4. lemezhalmaz - storgroup ICSS Kft

21 STORAGE GROUP TYPE (dfp) VIO POOL DUMMY COPY POOL BACKUP OBJECT OBJECT BACKUP TAPE ICSS Kft

22 VIO (dfp) Virtual I/O: RAMDISK ideiglenes dataset nem lehet: VSAM, PDSE kerülendő: SORTWK, Cobol II SYSUT5 méretkorlát ICSS Kft

23 volume kiválasztás (dfp) kiválasztott SG-k volume-ainak beolvasása DISABLE volume-ok kihagyása MVS online volume-ok meghagyása Dual Copy-nak megfelelők meghagyása PRIMARY lista: SMS ENABLED primary allokálás után HIGH alatt marad SC teljesítmények megfelelő SECONDARY: ami a PRIMARY-ből kimaradt optimális PRIMARY leallokálása ha sikertelen, akkor a legüresebb SECONDARY kiválasztása ICSS Kft

24 ár/teljesítmény (dfp,hsm) ICSS Kft

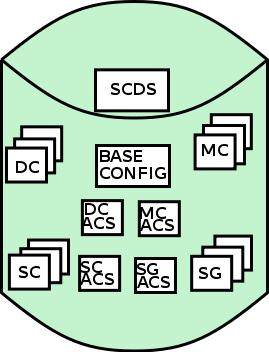

25 SCDS (dfp) SCDS: Source Control Data Set ACDS: Active Control Data Set COMMDS: Communications Data Set ICSS Kft

26 CDS (dfp) 1. Display 2. Define 3. Alter 4. Validate 5. Activate 6. Cache Display 7. Cache Update ICSS Kft

27 CDS allokáció (dfp) //SMSALLOC JOB 0,ICBEL,NOTIFY=&SYSUID //A EXEC PGM=IDCAMS //SYSPRINT DD SYSOUT=* //SYSIN DD * DEFINE CLUSTER (NAME(ICBEL.SMS.SCDS) LINEAR - KILOBYTES(200) SHAREOPTIONS(2 3)) DEFINE CLUSTER (NAME(ICBEL.SMS.ACDS) LINEAR - KILOBYTES(200) SHAREOPTIONS(2 3)) DEFINE CLUSTER (NAME(ICBEL.SMS.COMMDS) LINEAR - KILOBYTES(200) SHAREOPTIONS(2 3)) ICSS Kft

28 SYS1.PARMLIB IEASYSnn SSN=(xx) IEFSSNxx SMS,IGDSSIIN,ID=yy (jes2 előtt) IGDSMSyy ACDS(dsn) COMMDS(dsn) INTERVAL(15) DINTERVAL(15) ICSS Kft

29 ACS (dfp) Automatic Class Selection storage admin készíti figyelembe veheti a felhasználó kérését (dataclass paraméter mindig felülbírálható) 1. DATACLAS 2. STORCLAS, ha üres: nem SMS managed, a többi lépés nem fut le 3. MGMTCLAS 4. STORGRP ICSS Kft

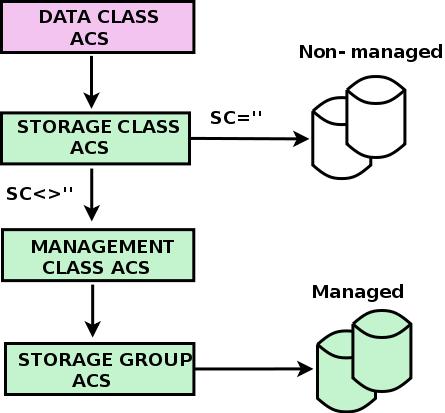

30 ACS sorrend ICSS Kft

31 ACS source ICSS Kft

32 ACS írható változók Írható/olvasható változók: DATACLAS STORCLAS MGMTCLAS STORGRP Rutinonként csak egy, a nevének megfelelő változó írható literal: max 255 karakter aposztófok (') között ICSS Kft

33 ACS utasítások PROC - rutin kezdete SET - értékadás SELECT - feltételcsoport kezdete IF - feltétel tesztelése FILTLIST - szűrő lista definiálás DO - utasításcsoport kezdete END - utasításcsoport vége WRITE - üzenet a felhasználónak EXIT - rutin vége ICSS Kft

34 ACS olvasható változók DSN HLQ LLQ NQUAL DSTYPE USER GROUP DD JOB PGM DEF_DATACLAS DEF_MGMTCLAS DEF_STORCLAS DSOWNER ACCT_JOB ACCT_STEP ACSENVIR ALLVOL ANYVOL UNIT RECORG DSORG DSNTYPE SIZE MAXSIZE EXPDT RETPD NVOL MVSGRP APPLIC ICSS Kft

35 ACS konstansok 'szöveg' szám KB, MB MASK: ' nélkül, pl: SYS1.** **.CNTL IC* TSO% ICSS Kft

36 ACS létrehozás ICSS Kft

37 NUL ACS PROC STORCLAS SET &STORCLAS='' END kötelező, hogy legyen STORCLAS rutin semmi sem lesz SMS managelt ezzel ICSS Kft

38 NUL ACS PROC STORGRP SET &STORGRP='SG1' END STORGRP rutin is kötelező létező SG-re kell hivatkoznia ekkor minden managelt DS az SG1-be kerül ICSS Kft

39 Példa ACS PROC STORCLAS FILTLIST OPENHLQ INCLUDE('OMVS','IMW') FILTLIST SPECIHLQ INCLUDE('SPECI') FILTLIST BOOKHLQ INCLUDE('BOOK') FILTLIST T00HLQ INCLUDE('T00') FILTLIST IHLQ INCLUDE(IC*,IU*,'KRISZTI','MOCSY','ROBI','BEL') EXCLUDE('ICSS','ICA','ICQ') SELECT WHEN (&HLQ EQ &OPENHLQ) SET &STORCLAS EQ 'OPEN' WHEN (&HLQ EQ &SPECIHLQ) SET &STORCLAS EQ 'ICSS' WHEN (&HLQ EQ &IHLQ) SET &STORCLAS EQ 'ICSS' WHEN (&HLQ EQ &BOOKHLQ) SET &STORCLAS EQ 'BOOK' WHEN (&HLQ EQ &T00HLQ) SET &STORCLAS EQ 'T00' OTHERWISE SET &STORCLAS EQ '' END END /*END OF STORAGE CLASS ROUTINE PROC*/ ICSS Kft

40 Backup/dump (hsm) backup célja: 1 DataSet visszatölthető legyen hatékonyan dump célja: 1 lemez visszatölthető legyen hatékonyan Backup jellemzői: inkrementális (csak a változott DS-ek mentése) gyors, kicsi mentés DS-enként különbözhet a szabály DS életciklustól függő megőrzés lemez visszatöltés: nagyon lassú a pozicionálások miatt ICSS Kft

41 Backup/dump (hsm) Dump jellemzői: teljes lassú, sok szalagot igénylő mentés storagegroup egészére vonatkozó szabály DS/SG életciklustól független megőrzés lemez visszatöltés: gyors ICSS Kft

42 Space management (hsm) felesleges DS-ek törlése SG autó migrate: N - no P - naponta egyszer, ha HIGH fölött (primary space management cycle) Y - egyszer, vagy óránként I - óránként, ha HIGH-LOW között félúton Addig migrál, amíg LOW alá kerül a kihasználtság ICSS Kft

43 IDCAMS (dss) Access Method Services katalógusok karbantartása aliasok létrehozása VSAM cluster kezelése VSAM másolás (repro) ICSS Kft

44 IDCAMS (dss) //ALIADD JOB 0,'BEL', NOTIFY=&SYSUID /* ALIASOK DEFINIALASA //DEFALIA EXEC PGM=IDCAMS //SYSPRINT DD SYSOUT=* //SYSIN DD * DEF ALIAS(NAME(ARON) RELATE(ICSS.USER.CATALOG)) - CAT(ICSS.MASTER.CATALOG) DEF ALIAS(NAME(NKP) RELATE(ICSS.USER.CATALOG)) - CAT(ICSS.MASTER.CATALOG) ICSS Kft

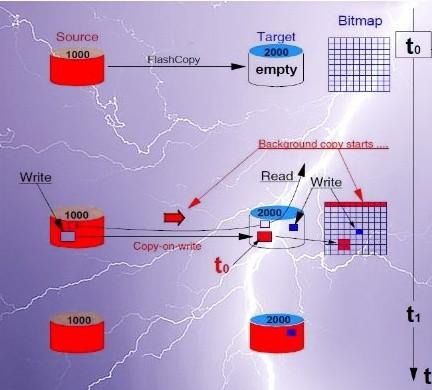

45 ADRDSSU (dss) DFSMSDSS flashcopy fizikai szintű lemez másolás SMS managed/non-sms managed konvertálás ICSS Kft

46 ADRDSSU DUMP LINUX (dss) //LINDUMP JOB,'BEL',REGION=4096K,NOTIFY=&SYSUID //STEPT01 EXEC PGM=ADRDSSU //SYSPRINT DD SYSOUT=* //SOURCE DD UNIT=3390,VOL=SER=LNX200,DISP=OLD //TARGET DD UNIT=TAPE,VOL=(PRIVAT,SER=111111), // DISP=(NEW,CATLG), // DSN=TDS.DUMP200,LABEL=(1,SL) //SYSIN DD * DUMP FULL INDDNAME(SOURCE) OUTDDNAME(TARGET) - CONCURRENT ALLEXCP OPTIMIZE(4) /* ICSS Kft

47 ADRDSSU to SMS (dss) //JOB9 JOB,BEL,NOTIFY=&SYSUID //STEP1 EXEC PGM=ADRDSSU //SYSPRINT DD SYSOUT=* //SYSIN DD * COPY - DS(INC(**)) - LOGINDYNAM ( - (339001) - (339002) - ) - STORCLAS(ITSSC) - MGMTCLAS(ITSMC) - BYPASSACS(**) - DELETE - PURGE /* ICSS Kft

48 ISMF END USER 0 ISMF Profile Specify ISMF User Profile 1 Data Set Perform Functions Against Data Sets 2 Volume Perform Functions Against Volumes 3 Management Class Specify Data Set Backup and Migration Criteria 4 Data Class Specify Data Set Allocation Parameters 5 Storage Class Specify Data Set Performance and Availability 9 Aggregate Group Specify Data Set Recovery Parameters L List Perform Functions Against Saved ISMF Lists R Removable Media Manager Perform Functions Against Removable Media ICSS Kft

49 ISMF STORAGE ADMIN 0 ISMF Profile Specify ISMF User Profile 1 Data Set Perform Functions Against Data Sets 2 Volume Perform Functions Against Volumes 3 Management Class Specify Data Set Backup and Migration Criteria 4 Data Class Specify Data Set Allocation Parameters 5 Storage Class Specify Data Set Performance and Availability 6 Storage Group Specify Volume Names and Free Space Thresholds 7 Automatic Class Selection Specify ACS Routines and Test Criteria 8 Control Data Set Specify System Names and Default Criteria 9 Aggregate Group Specify Data Set Recovery Parameters 10 Library Management Specify Library and Drive Configurations 11 Enhanced ACS Management Perform Enhanced Test/Configuration Management C Data Collection Process Data Collection Function L List Perform Functions Against Saved ISMF Lists P Copy Pool Specify Pool Storage Groups for Copies R Removable Media Manager Perform Functions Against Removable Media ICSS Kft

50 JCL LIKE=ICBEL.DSN STORCLAS=LOGGER DATACLAS=LIB80,SPACE=(TRK,(4,3,2)) MGMTCLAS=DEFAULT ICSS Kft

51 JCL változások 1. stratégiai kulcsszavak: DSN DISP SPACE(RECORDS) elhagyható kulcsszavak: UNIT, VOL AMP DCB SPACE(TRK, CYL) JOBCAT, STEPCAT ICSS Kft

52 JCL változások 2. DCB=() elhagyható mindig, pl: LRECL RECFM KEYLEN LABEL=() néha elhagyható: RETPD EXPDT ICSS Kft

53 új JCL kulcsszavak minden dataset-re: dataclas recorg SMS managelt: mgmtclas storclas avgrec keyoff like refdd secmodel ICSS Kft

54 Job változások létrehozáskor katalogizálódik a dataset (korábban a step végén) tilos JOBCAT, STEPCAT-ot használni UNIT, DASD USE (public, private, storage) nem használt VOL=SER figyelmen kívül hagyva CATALOG IDCAMS paraméter jogosultságfüggő PASSWORD figyelmen kívül hagyva (RACF) ICSS Kft
