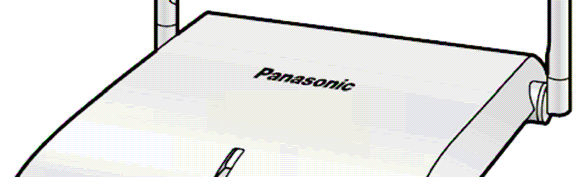

1 Rövid telepítési útmutató DECT 8-csatornás IP cellaállomás egység Típusszám: KX-NCP0158 Köszönjük, hogy Panasonic DECT 8-csatornás IP cellaállomás egységet vásárolt. Mielőtt használatba venné a terméket, kérjük, olvassa végig figyelmesen ezt az útmutatót, és őrizze meg, mert a későbbiekben is hasznos lehet, ha valaminek utána kíván nézni.

2 Fontos információk Fontos információk Biztonsági információk ŐRIZZE MEG EZT AZ ÚTMUTATÓT Kérjük, vegye figyelembe a felhasználói kézikönyvben lévő biztonsági és életvédelmi figyelmeztetéseket, hogy elkerülje a felhasználók illetve mások veszélyeztetését, és megelőzze az anyagi károkat. A figyelmeztetések a sérülésnek illetve kárnak megfelelően, alábbi osztályokba sorolhatók: FIGYELEM! VIGYÁZAT Ez a figyelmeztetés azt jelenti, hogy a helytelen használat súlyos sérülést vagy halált okozhat. Ez a figyelmeztetés azt jelenti, hogy a helytelen használat kisebb sérülést vagy anyagi kárt okozhat. FIGYELEM! BIZTONSÁGI KÖVETELMÉNYEK Ezt a berendezést csak szakképzett szerviz szakember telepítheti és szervizelheti. A berendezést a vásárláskor kapott állapotában kell használni, nem szabad szétszerelni, sem módosítani. A szétszerelés illetve módosítás tüzet, áramütést vagy a berendezés károsodását okozhatja. Győződjön meg róla, hogy a készülék elég erősen van-e rögzítve ahhoz, hogy megtartsa a súlyát (kb. 400 g). Ha nem, a falat meg kell erősíteni. Csak a készülékhez kapott felerősítő szerelvényeket (csavarokat, alátéteket) használja a falra szereléshez. Ha többé már nem használja ezt a készüléket, okvetlen szerelje le a falról. Ne csatlakoztassa illetve ne húzza ki nedves kézzel a hálózati dugaszt. Húzza ki a készüléket a hálózati csatlakozóból, szüntesse meg a LAN kábel csatlakozását és forduljon a forgalmazóhoz, ha: A hálózati adapter kábel, a hálózati kábel vagy a hálózati dugasz megsérült vagy kikopott. A készüléket eső, víz vagy más folyadék éri. A készülék leesik vagy megsérül. A belső alkatrészek sérülés következtében hozzáférhetővé válnak. A készülék nem működik megfelelően. A teljesítőképesség leromlik. Húzza ki a készüléket a hálózati csatlakozóból, szüntesse meg a LAN kábel csatlakozását, ha a készülék füstöt, kellemetlen szagot vagy szokatlan hangot bocsát ki. Ezek a körülmények tüzet vagy áramütést okozhatnak. Amennyiben a készülék már nem füstöl, vegye fel a kapcsolatot egy szerződött szakszervizzel. Rendszeresen tisztítsa meg a hálózati dugaszt egy puha, száraz ruhadarabbal, hogy a port és az egyéb szennyeződést eltávolítsa róla. Ne érjen a készülékhez, a hálózati adapterhez, a hálózati adapter kábelhez sem a hálózati kábelhez villámlásos vihar közben. Ha hálózati adaptert használ, csak az opcionális KX-A421 (PQLV216) típusú hálózati adaptert használja. Ne hagyja, hogy bármi is a hálózati adapter zsinórra, a hálózati zsinórra vagy a LAN kábelre nehezedjen. Ne helyezze el a készüléket olyan helyen, ahol ráléphetnek vagy belebotolhatnak a hálózati adapter zsinórba, a hálózati zsinórba illetve a LAN kábelbe. VIGYÁZAT BIZTONSÁGI KÖVETELMÉNYEK A cellaállomást (CS-t) óvni kell a portól, a párától, a magas (40 C feletti), az alacsony (0 C alatti) hőmérséklettől, a rázkódástól, és ne tegye ki közvetlen napfénynek sem. A CS-t ne helyezze el szabadtéren (használja belső térben). Ne helyezze a CS-t nagyfeszültségű berendezések mellé. Ne helyezze a CS-t fémtárgyra. Az egyenáramú dugasz fedél a szájba kerülve fulladásveszélyt okozhat. Vigyázzon, hogy az egyenáramú dugasz fedél ne kerüljön gyermekek keze ügyébe. 2 Rövid telepítési útmutató

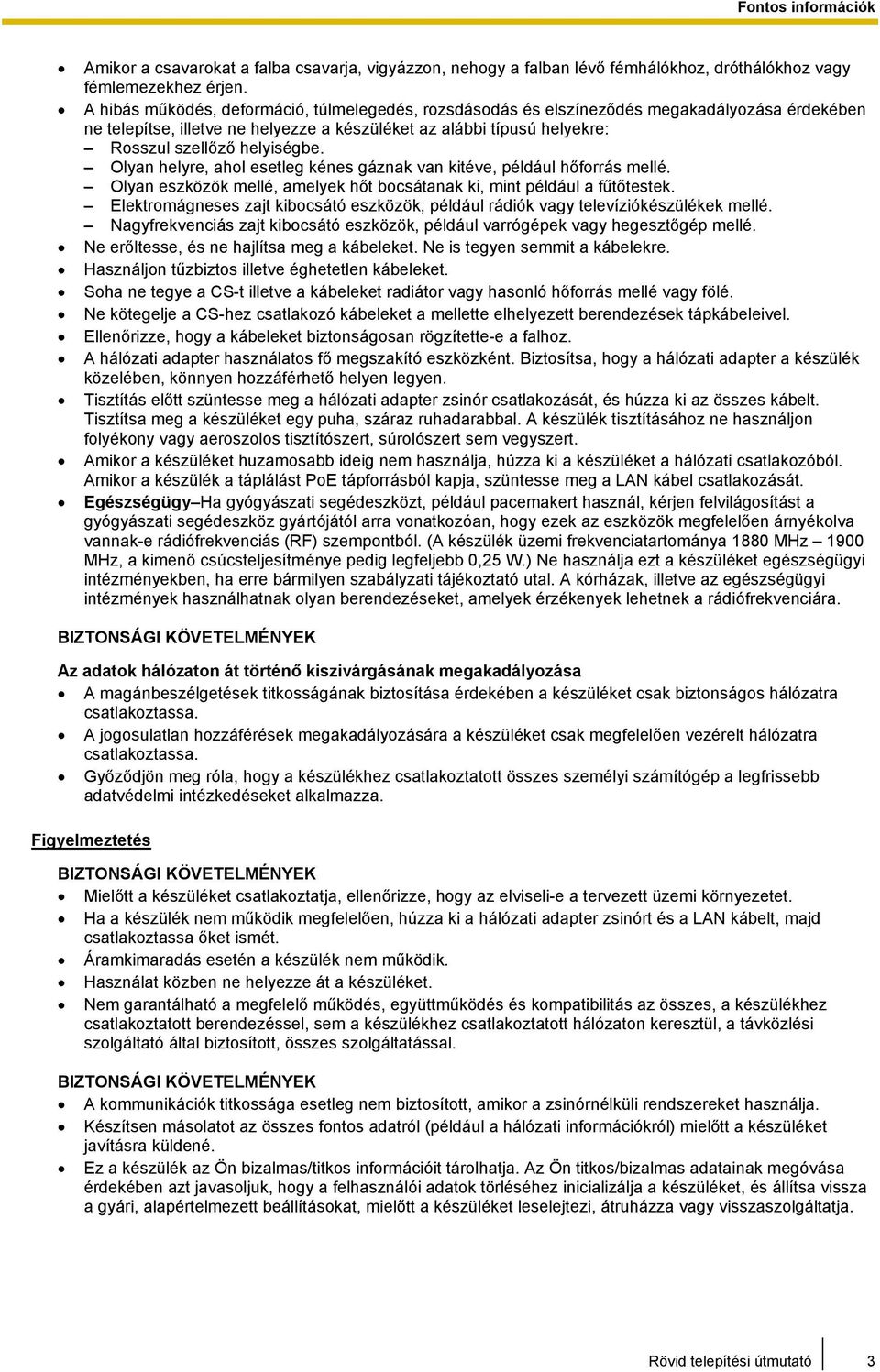

3 Fontos információk Amikor a csavarokat a falba csavarja, vigyázzon, nehogy a falban lévő fémhálókhoz, dróthálókhoz vagy fémlemezekhez érjen. A hibás működés, deformáció, túlmelegedés, rozsdásodás és elszíneződés megakadályozása érdekében ne telepítse, illetve ne helyezze a készüléket az alábbi típusú helyekre: Rosszul szellőző helyiségbe. Olyan helyre, ahol esetleg kénes gáznak van kitéve, például hőforrás mellé. Olyan eszközök mellé, amelyek hőt bocsátanak ki, mint például a fűtőtestek. Elektromágneses zajt kibocsátó eszközök, például rádiók vagy televíziókészülékek mellé. Nagyfrekvenciás zajt kibocsátó eszközök, például varrógépek vagy hegesztőgép mellé. Ne erőltesse, és ne hajlítsa meg a kábeleket. Ne is tegyen semmit a kábelekre. Használjon tűzbiztos illetve éghetetlen kábeleket. Soha ne tegye a CS-t illetve a kábeleket radiátor vagy hasonló hőforrás mellé vagy fölé. Ne kötegelje a CS-hez csatlakozó kábeleket a mellette elhelyezett berendezések tápkábeleivel. Ellenőrizze, hogy a kábeleket biztonságosan rögzítette-e a falhoz. A hálózati adapter használatos fő megszakító eszközként. Biztosítsa, hogy a hálózati adapter a készülék közelében, könnyen hozzáférhető helyen legyen. Tisztítás előtt szüntesse meg a hálózati adapter zsinór csatlakozását, és húzza ki az összes kábelt. Tisztítsa meg a készüléket egy puha, száraz ruhadarabbal. A készülék tisztításához ne használjon folyékony vagy aeroszolos tisztítószert, súrolószert sem vegyszert. Amikor a készüléket huzamosabb ideig nem használja, húzza ki a készüléket a hálózati csatlakozóból. Amikor a készülék a táplálást PoE tápforrásból kapja, szüntesse meg a LAN kábel csatlakozását. Egészségügy Ha gyógyászati segédeszközt, például pacemakert használ, kérjen felvilágosítást a gyógyászati segédeszköz gyártójától arra vonatkozóan, hogy ezek az eszközök megfelelően árnyékolva vannak-e rádiófrekvenciás (RF) szempontból. (A készülék üzemi frekvenciatartománya 1880 MHz 1900 MHz, a kimenő csúcsteljesítménye pedig legfeljebb 0,25 W.) Ne használja ezt a készüléket egészségügyi intézményekben, ha erre bármilyen szabályzati tájékoztató utal. A kórházak, illetve az egészségügyi intézmények használhatnak olyan berendezéseket, amelyek érzékenyek lehetnek a rádiófrekvenciára. BIZTONSÁGI KÖVETELMÉNYEK Az adatok hálózaton át történő kiszivárgásának megakadályozása A magánbeszélgetések titkosságának biztosítása érdekében a készüléket csak biztonságos hálózatra csatlakoztassa. A jogosulatlan hozzáférések megakadályozására a készüléket csak megfelelően vezérelt hálózatra csatlakoztassa. Győződjön meg róla, hogy a készülékhez csatlakoztatott összes személyi számítógép a legfrissebb adatvédelmi intézkedéseket alkalmazza. Figyelmeztetés BIZTONSÁGI KÖVETELMÉNYEK Mielőtt a készüléket csatlakoztatja, ellenőrizze, hogy az elviseli-e a tervezett üzemi környezetet. Ha a készülék nem működik megfelelően, húzza ki a hálózati adapter zsinórt és a LAN kábelt, majd csatlakoztassa őket ismét. Áramkimaradás esetén a készülék nem működik. Használat közben ne helyezze át a készüléket. Nem garantálható a megfelelő működés, együttműködés és kompatibilitás az összes, a készülékhez csatlakoztatott berendezéssel, sem a készülékhez csatlakoztatott hálózaton keresztül, a távközlési szolgáltató által biztosított, összes szolgáltatással. BIZTONSÁGI KÖVETELMÉNYEK A kommunikációk titkossága esetleg nem biztosított, amikor a zsinórnélküli rendszereket használja. Készítsen másolatot az összes fontos adatról (például a hálózati információkról) mielőtt a készüléket javításra küldené. Ez a készülék az Ön bizalmas/titkos információit tárolhatja. Az Ön titkos/bizalmas adatainak megóvása érdekében azt javasoljuk, hogy a felhasználói adatok törléséhez inicializálja a készüléket, és állítsa vissza a gyári, alapértelmezett beállításokat, mielőtt a készüléket leselejtezi, átruházza vagy visszaszolgáltatja. Rövid telepítési útmutató 3

4 Fontos információk Megjegyzés Ebben az utasításban az egyes típusszámok végén lévő utótagot (pl. KX-NCP0158CE) elhagytuk, csak ott szerepel, ahol az szükséges. 4 Rövid telepítési útmutató

5 Fontos információk További információk Csak európai unióbeli felhasználók számára Tájékoztató a felhasználók számára a régi berendezések és használt elemek begyűjtéséről és ártalmatlanításáról Ha ezek a szimbólumok szerepelnek a termékeken és/vagy a mellékelt dokumentumokon, az elhasznált elektromos és elektronikus termékeket nem szabad keverni az általános háztartási szeméttel. A helyes kezelés, visszanyerés és újrahasznosítás érdekében kérjük, szállítsák a régi termékeket és a használt akkumulátorokat az elérhető, kijelölt gyűjtőhelyekre, a hazai törvényeknek valamint a 2002/96/EC és 2006/66/EC irányelvnek megfelelően. Ezeknek a termékeknek és akkumulátoroknak a megfelelő ártalmatlanításával segít megőrizni az értékes erőforrásokat és megelőzheti a környezetre és az egészségre esetleg ártalmas hatásokat, amelyeket a hulladékok helytelen kezelése egyébként okozhat. Ha a régi termékek és a használt akkumulátorok begyűjtésére és újrahasznosítására vonatkozó, további információra van szüksége, kérjük, vegye fel a kapcsolatot a helyhatósággal, a legközelebbi hulladékhasznosítási szervvel vagy azzal a forgalmazóval, ahol az árucikkeket vásárolta. A nemzeti törvények értelmében az ilyen hulladék helytelen ártalmatlanítása esetén büntetést szabhatnak ki. Üzleti felhasználók az Európai Unióban Amennyiben elektromos vagy elektronikus berendezést kíván ártalmatlanítani, kérjük, lépjen kapcsolatba kereskedőjével vagy szállítójával további információkért. Tájékoztatás az ártalmatlanítással kapcsolatban az Európai Unión kívüli országok esetében Ezek a szimbólumok csak az Európai Unióban érvényesek. Amennyiben ezeket a termékeket kívánja ártalmatlanítani, kérjük, lépjen kapcsolatba a helyi hatósággal, illetve kereskedőjével, és érdeklődjön az ártalmatlanítás megfelelő módjáról. Megjegyzés az elem szimbólumhoz (az alsó két szimbólum példa): Ez a szimbólum esetleg együtt használatos a kémiai szimbólummal. Ebben az esetben teljesíti a vonatkozó kémiai irányelvben foglaltakat. Rövid telepítési útmutató 5

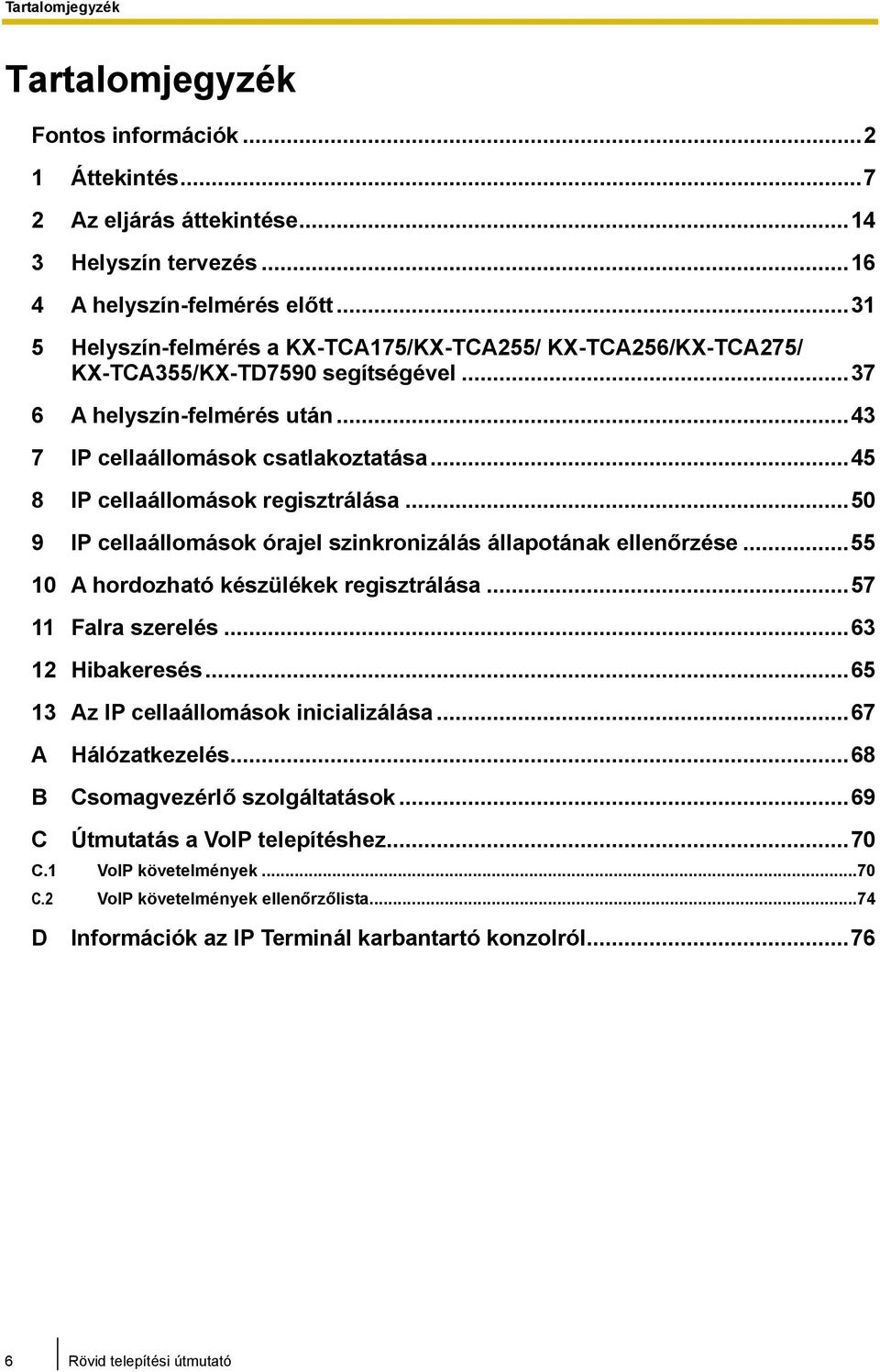

6 Tartalomjegyzék Tartalomjegyzék Fontos információk Áttekintés Az eljárás áttekintése Helyszín tervezés A helyszín-felmérés előtt Helyszín-felmérés a KX-TCA175/KX-TCA255/ KX-TCA256/KX-TCA275/ KX-TCA355/KX-TD7590 segítségével A helyszín-felmérés után IP cellaállomások csatlakoztatása IP cellaállomások regisztrálása IP cellaállomások órajel szinkronizálás állapotának ellenőrzése A hordozható készülékek regisztrálása Falra szerelés Hibakeresés Az IP cellaállomások inicializálása...67 A Hálózatkezelés...68 B Csomagvezérlő szolgáltatások...69 C Útmutatás a VoIP telepítéshez...70 C.1 VoIP követelmények...70 C.2 VoIP követelmények ellenőrzőlista...74 D Információk az IP Terminál karbantartó konzolról Rövid telepítési útmutató

7 1 Áttekintés 1 Áttekintés Rendszer áttekintés Az IP cellaállomás egység (IP-CS) egy LAN-on (Helyi hálózaton) keresztül csatlakoztatható egy alközponthoz. Az IP-CS a meglévő DECT hordozható készülékek (PS-ek) számára ugyanazokat a szolgáltatásokat biztosítja, mint a hagyományos CS-ek használatánál. Az IP-CS egyszerű és takarékos telepítést tesz lehetővé egy meglévő IP hálózati infrastruktúra használatakor. Az IP-CS az alábbiakat biztosítja: Konvergáló hang- és adathálózati infrastruktúrát alkalmazó vezetéknélküli rendszereket. Vezetéknélküli fiókirodákat és vezetéknélküli megoldásokat a nagytávolságú konfigurációk segítségével a nagyobb méretű épületekben. DECT technológiát használó, megbízható, vezetéknélküli kommunikációt egy IP hálózaton keresztül. Megjegyzés Ebben az útmutatóban az alközponti ábrákon és Karbantartó konzol képernyőképein a KX-NCP500 típus szerepel. Az alábbiakban egy példát láthat egy IP hálózatot használó IP-CS konfigurációra. : Az átadás működik. Központ Távoli iroda 1 IP-CS IP-CS IP-CS IP-CS PS IP-CS Hagyományos CS Switching (kapcsoló) hub Alközpont Irányító (Router) IP hálózat Irányító (Router) Switching (kapcsoló) hub IP-CS Switching (kapcsoló) hub Irányító (Router) IP-CS PS-ek PS-ek IP-CS PS-ek PS-ek Távoli iroda 2 Rövid telepítési útmutató 7

8 1 Áttekintés Órajel szinkronizálás Az IP-CS-ek és a többi CS közötti stabil működés és átadás érdekében létre kell hozni a szinkronizációt. Szinkronizációs módszerként az órajel szinkronizálást használjuk. Központ Távoli iroda IP-CS IP-CS Switching (kapcsoló) hub Irányító (Router) Irányító (Router) Switching (kapcsoló) hub IP-CS IP hálózat IP-CS IP-CS Alközpont Órajel szinkronizálás szükséges Órajel szinkronizálás nem szükséges Az órajel szinkronizálás megvalósításához a CS-eket az alábbi három kategória egyikébe soroljuk: CS kategória Leírás Fő (Master) CS1 (szinkronizációs forrás óra) Fő (Master) CS2 (A fő CS1 biztonsági tartaléka) Alárendelt (Slave) CS Órajelet hoz létre. Órajelet vesz a fő CS1-től (órajelet is létrehozhat, ha a CS1 meghibásodik). Órajelet vesz a többi CS-től. 8 Rövid telepítési útmutató

9 1 Áttekintés Rendszer csatlakozási példák Csatlakoztatási példa Egyetlen IP-CS használata Amikor csak egyetlen IP-CS-t telepít a távoli irodában. Alközpont Switching IP-CS (kapcsoló) hub Jellemzők Nincs szükség helyszín tervezésre és helyszín-felmérésre az órajel szinkronizáláshoz. Több IP-CS használata Egy új vezetéknélküli hálózat létrehozásához. IP-CS IP-CS Az órajel szinkronizáláshoz el kell végezni a helyszín tervezést és helyszínfelmérést. Alközpont Switching (kapcsoló) hub IP-CS IP-CS Több IP-CS és hagyományos CS használata Amikor IP-CS-eket ad hozzá egy meglévő, vezetéknélküli hálózathoz. IP-CS IP-CS Alközpont Switching (kapcsoló) hub Az órajel szinkronizáláshoz el kell végezni a helyszín tervezést és helyszínfelmérést. A hagyományos CS-ek szoftverét vagy későbbi verzióra kell frissíteni. IP-CS IP-CS Hagyományos CS Hagyományos CS Rövid telepítési útmutató 9

10 1 Áttekintés A részegységek neve és elhelyezkedése Antennák Moduláris RJ45 Egyenáramú (DC) csatlakozó LED (fénydióda) CS azonosító (ID) szám (ID: xxxxxxxxxx) DIP kapcsoló Kicsomagolás Csomagolja ki a dobozt, és ellenőrizze az alábbi tételek meglétét: Cellaállomás 1 Csavarok 2 Csavaralátétek 2 10 Rövid telepítési útmutató

11 1 Áttekintés LED kijelzések Kijelzés Szín Leírás STATUS (ÁLLAPOT) Zöld/Piros/Sárga CS állapot jelzés Nem világít: Táplálás kikapcsolva/cs szoftver letöltés Zölden világít: Készenlét (nincs aktív hívás) Zölden, lassan villog: Beszéd (aktív hívások) Zölden, közepes sebességgel villog: Foglalt*1 Pirosan világít: Hiba Pirosan, lassan villog: Üzemen kívül/indulás (adatkapcsolat létrehozás órajel szinkronizálás) Pirosan, közepes sebességgel villog: Indulás (táplálás bekapcsolva adatkapcsolat létrehozás) Sárgán világít: Készenlét (instabil szinkronizáció [nincs aktív hívás]) Sárgán, lassan villog: Beszéd (instabil szinkronizáció [aktív hívások]) Sárgán, közepes sebességgel villog: Foglalt *1 (instabil szinkronizáció) CS állapotkijelzés a helyszín-felmérés alatt Pirosan világít: A CS a hálózati adapterhez csatlakozik. Pirosan, közepes sebességgel villog: A CS egy PoE eszközhöz csatlakozik. CS állapotkijelzés a CS újraindítása alatt Pirosan, közepes sebességgel villog: A cellaállomás (CS) újraindul. Megjegyzés A LED villogási típusok a következők: Lassú villogás: Percenként 60-szor Közepes sebességű villogás: Percenként 120-szor * 1 Mind a 8 csatorna le van foglalva. Kompatibilis alközpont Cellaállomás KX-NCP0158 Típusszám KX-NCP500 KX-NCP1000 KX-TDE100 KX-TDE200 KX-TDE600 Alközpont MPR szoftver verzió PBMPR szoftver fájl verzió vagy újabb PMMPR szoftver fájl verzió vagy újabb PGMPR szoftver fájl verzió vagy újabb Rövid telepítési útmutató 11

12 1 Áttekintés Hívások maximális száma Cellaállomás Maximális hívásszám Kompatibilis hordozható készülék KX-NCP KX-TCA155 KX-TCA175 KX-TCA255 KX-TCA256 KX-TCA275 KX-TCA355 KX-TD7590 KX-TD7580 Megjegyzés Ha a hordozható készülékkel (PS-sel) kapcsolatosan további részletekre kíváncsi, kérjük olvassa el a PS kezelési utasítását. Az alközpont által támogatott CS-ek maximális száma Megjegyzés A CS-ek csak megadott Panasonic alközpontokhoz való csatlakozásra szolgálnak. Az egyes alközpontok az alábbi számú CS csatlakozását teszik lehetővé. Alközpont Csatlakozás a következőn át Maximális szám KX-NCP0158 KX-NCP500/KX-NCP LAN KX-TDE100/KX-TDE200/KX-TDE Berendezések között szükséges távolságok VIGYÁZAT Tartsa be az alábbiakban felsorolt berendezésektől a megfelelő távolságokat, hogy megakadályozza a zajt, az interferenciát illetve a beszélgetések elbomlását. (A távolság a környezettől függően változhat.) Berendezés Távolság CS és irodai berendezések például számítógép, telex, fax készülék stb. CS és PS Az egyes CS-ek Az egyes PS-ek Alközpont és CS Több, mint 2 m Több, mint 1 m Több, mint 3 m Több, mint 0,5 m Több, mint 2 m Megjegyzés Ha több CS fedi le ugyanazt a területet, a CS-ek közötti interferencia miatt a telefonkapcsolat zajossá válhat, illetve lecsökkenhet az egyidejű, lehetséges PS hívások száma. Ha a részletekre kíváncsi, olvassa el az 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével A rádiójel erősség vizsgálata fejezetet. 12 Rövid telepítési útmutató

13 1 Áttekintés A CS-ek között szükséges távolság azonban változhat a telepítési hely környezetétől, és azoktól a feltételektől függően, amelyek mellett a vezetéknélküli rendszert használja. A megfelelő távolság meghatározásához végezze el a helyszín-felmérést. RF műszaki adatok Jellemző Leírás Rádió elérési mód Többszörös vivő TDMA-TDD Frekvenciasáv 1880 MHz 1900 MHz* 1 Vivők száma 10* 2 Vivő jelszünet (csatornaosztás) Bitsebesség Vivő multiplex Kerethosszúság Modulációs séma 1728 khz 1152 kbps TDMA, 24 (Tx12, Rx12) időrés keretenként 10 msec GFSK Roll-off faktor (Spektrumcsökkenési tényező) = 0,5 adóban 50 % roll-off az Adatkódolás a modulátorhoz Hang kódolás (CODEC) Adási teljesítmény Differenciál kódolás 32 kbps ADPCM (CCITT G.726) Csúcs: 250 mw * 1 Ha az Ön alközpont típusszáma után BX, TW vagy XE található, az érték 1880 MHz 1895 MHz. * 2 Ha az Ön alközpont típusszáma után BX, TW vagy XE található, az érték 8. VIGYÁZAT A cellaállomást (CS-t) óvni kell a portól, a párától, a magas (40 C feletti), az alacsony (0 C alatti) hőmérséklettől, a rázkódástól, és ne tegye ki közvetlen napfénynek sem. A CS-t ne helyezze el szabadtéren (használja belső térben). Ne helyezze a CS-t nagyfeszültségű berendezések mellé. Ne helyezze a CS-t fémtárgyra. Rövid telepítési útmutató 13

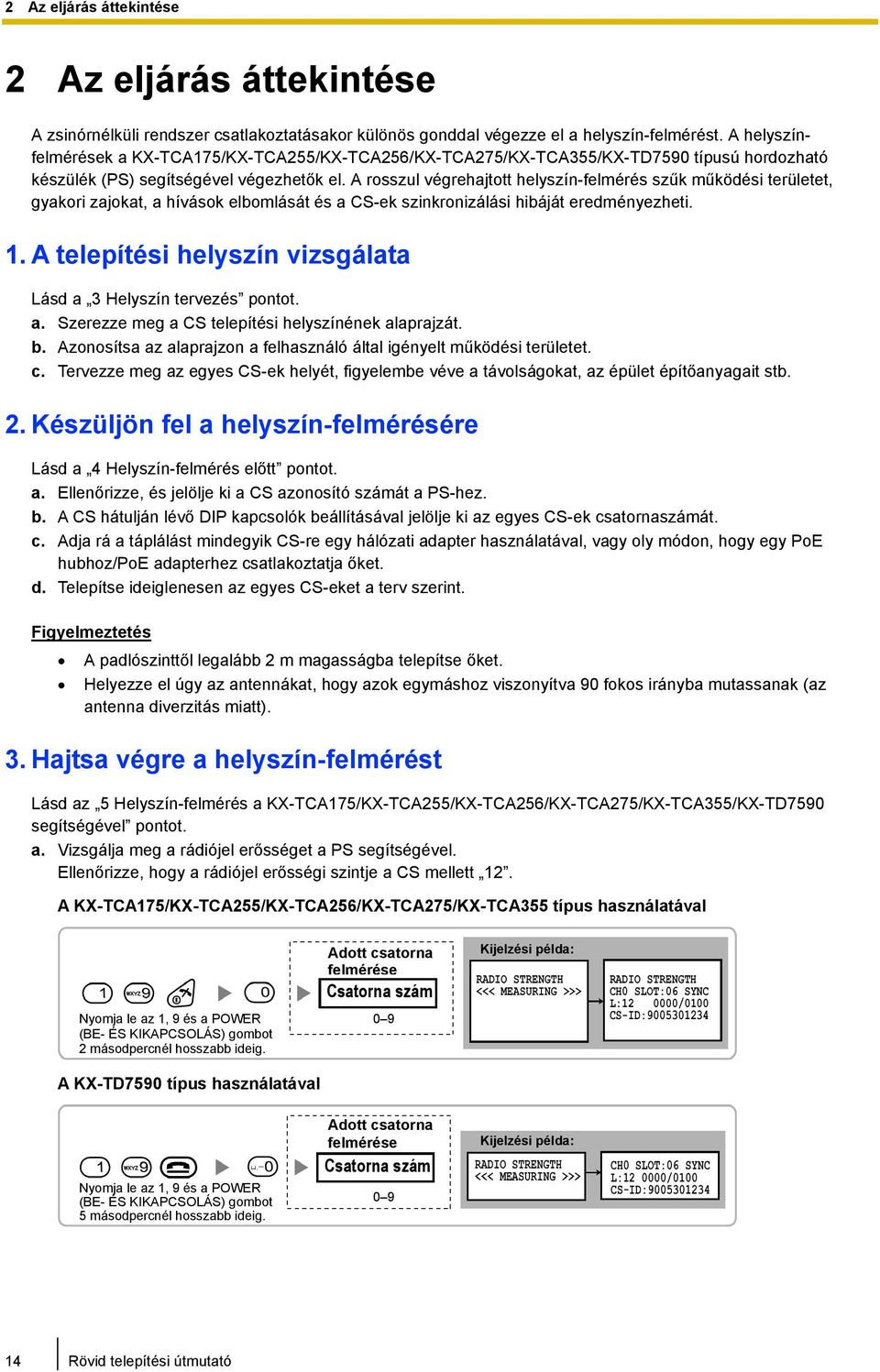

14 2 Az eljárás áttekintése 2 Az eljárás áttekintése A zsinórnélküli rendszer csatlakoztatásakor különös gonddal végezze el a helyszín-felmérést. A helyszínfelmérések a KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 típusú hordozható készülék (PS) segítségével végezhetők el. A rosszul végrehajtott helyszín-felmérés szűk működési területet, gyakori zajokat, a hívások elbomlását és a CS-ek szinkronizálási hibáját eredményezheti. 1. A telepítési helyszín vizsgálata Lásd a 3 Helyszín tervezés pontot. a. Szerezze meg a CS telepítési helyszínének alaprajzát. b. Azonosítsa az alaprajzon a felhasználó által igényelt működési területet. c. Tervezze meg az egyes CS-ek helyét, figyelembe véve a távolságokat, az épület építőanyagait stb. 2. Készüljön fel a helyszín-felmérésére Lásd a 4 Helyszín-felmérés előtt pontot. a. Ellenőrizze, és jelölje ki a CS azonosító számát a PS-hez. b. A CS hátulján lévő DIP kapcsolók beállításával jelölje ki az egyes CS-ek csatornaszámát. c. Adja rá a táplálást mindegyik CS-re egy hálózati adapter használatával, vagy oly módon, hogy egy PoE hubhoz/poe adapterhez csatlakoztatja őket. d. Telepítse ideiglenesen az egyes CS-eket a terv szerint. Figyelmeztetés A padlószinttől legalább 2 m magasságba telepítse őket. Helyezze el úgy az antennákat, hogy azok egymáshoz viszonyítva 90 fokos irányba mutassanak (az antenna diverzitás miatt). 3. Hajtsa végre a helyszín-felmérést Lásd az 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével pontot. a. Vizsgálja meg a rádiójel erősséget a PS segítségével. Ellenőrizze, hogy a rádiójel erősségi szintje a CS mellett 12. A KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355 típus használatával Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercnél hosszabb ideig. A KX-TD7590 típus használatával Adott csatorna felmérése Csatorna szám 0 9 Kijelzési példa: Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 5 másodpercnél hosszabb ideig. Adott csatorna felmérése Csatorna szám 0 9 Kijelzési példa: 14 Rövid telepítési útmutató

15 2 Az eljárás áttekintése b. Sétáljon el a CS-től a PS-sel, és ellenőrizze a rádiójel erősségét. A rádiójel erőssége gyengül, ahogyan távolodik a CS-től. c. Térképezze fel a CS 03 és 05 közé eső rádiójel erősség lefedési tartományát. d. Tervezze meg a CS helyét úgy, hogy annak órajel forrása a CS azon tartományán belül legyen, ahol a rádiójel erősségi szintje 05. e. Ellenőrizze, hogy a rádiójel erősségi szintje a felhasználó által igényelt szolgáltatási terület bármely pontján nagyobb 03 -nál. 4. Fejezze be a helyszín-felmérést Lásd a 6 A helyszín-felmérés után pontot. a. Kapcsolja ki a PS-t. b. Szüntesse meg a táplálást, és állítsa vissza az összes CS minden DIP kapcsolóját OFF (Ki) helyzetbe. 5. Csatlakoztassa a CS-t az alközponthoz Lásd a 7 IP cellaállomások csatlakoztatása pontot. a. Az IP Terminál karbantartó konzol használatával jelölje ki az IP cím információt a CS-hez. b. Csatlakoztassa a CS-t az alközponthoz egy LAN-on keresztül. 6. Regisztrálja a CS-t az alközpontnál Lásd a 8 IP cellaállomások regisztrálása pontot. a. Regisztrálja a CS-t az alközpontnál a Karbantartó konzol használatával. b. Jelölje ki a fő CS-eket és állítsa be a CS keresési sorrend szinkronizálást a Karbantartó konzol használatával. 7. Ellenőrizze a CS órajel szinkronizálás állapotát Lásd a 9 IP cellaállomások órajel szinkronizálás állapotának ellenőrzése pontot. a. Ellenőrizze a CS órajel szinkronizálás állapotát a Karbantartó konzol használatával. b. Ha a monitorozási eredmények nem megfelelőek, helyezze át a CS-t, vagy a Karbantartó konzol segítségével változtassa meg azt a CS-t, amelyik jelenleg egy másik CS-sel szinkronizál. 8. Csatlakoztassa a PS-t az alközponthoz, és ellenőrizze a működést Lásd a 10 Hordozható készülékek regisztrálása pontot. a. Regisztrálja a PS-eket az alközpontnál. b. Járja körül a szolgáltatási körzetet, miközben egy bejelentkezett PS-sel beszélgetést folytat. Ha gyakran zajos a vonal, illetve gyakran elbomlik a beszélgetés, helyezze át a CS-eket, vagy telepítsen egy újabb CS-t. 9. Szerelje fel a falra a CS-t Lásd a 11 Falra szerelés pontot. a. Ha nem talál problémát az ellenőrzésnél, szerelje fel a falra a CS-t. Rövid telepítési útmutató 15

16 3 Helyszín tervezés 3 Helyszín tervezés A CS legjobb telepítési helyének kiválasztása gondos tervezést, és a fő belső terek vizsgálatát igényli. A legjobb elhelyezés nem jelent mindig kényelmes telepítést. Mielőtt megkezdené az egység telepítését, olvassa el az alábbi információkat. A rádióhullámokról A rádióhullámok jellemzői A rádióhullámok átvitele és a CS lefedettségi tartománya (hatótávolsága) függ az épület szerkezetétől és anyagától. Az irodai berendezések, mint pl. a számítógépek és fax készülékek interferálhatnak a rádióhullámokkal. Az ilyen berendezések zajt kelthetnek, és zavarhatják a PS megfelelő működését. Az alábbi rajzon a rádióhullámok speciális átviteli formái láthatók. 1. A rádióhullámokat visszaverik a fémből készült tárgyak. 2. A rádióhullámok szóródnak az olyan tárgyakon, mint pl. a fémoszlopok. 3. A rádióhullámok áthatolnak az üvegből készült tárgyakon. CS 1. Visszaverődés Oszlop 2. Szóródás 3. Áthatolás Összefüggés a rádióhullámok és az épület szerkezete valamint anyaga között A CS lefedettségi tartománya inkább az épület anyagaitól és vastagságaitól, mintsem az akadályok számától függ. A rádióhullámok a vezető tárgyakról általában visszaverődnek vagy szóródnak, és ritkán hatolnak át rajtuk. A rádióhullámok a szigetelt tárgyakon általában áthatolnak, és ritkán verődnek vissza róluk. A rádióhullámok a vékony tárgyakon könnyebben áthatolnak, mint a vastagokon. Az alábbi táblázatban a rádióhullámok áthaladási hajlama látható, amikor különböző anyagokból készült tárgyakat érnek el. 16 Rövid telepítési útmutató

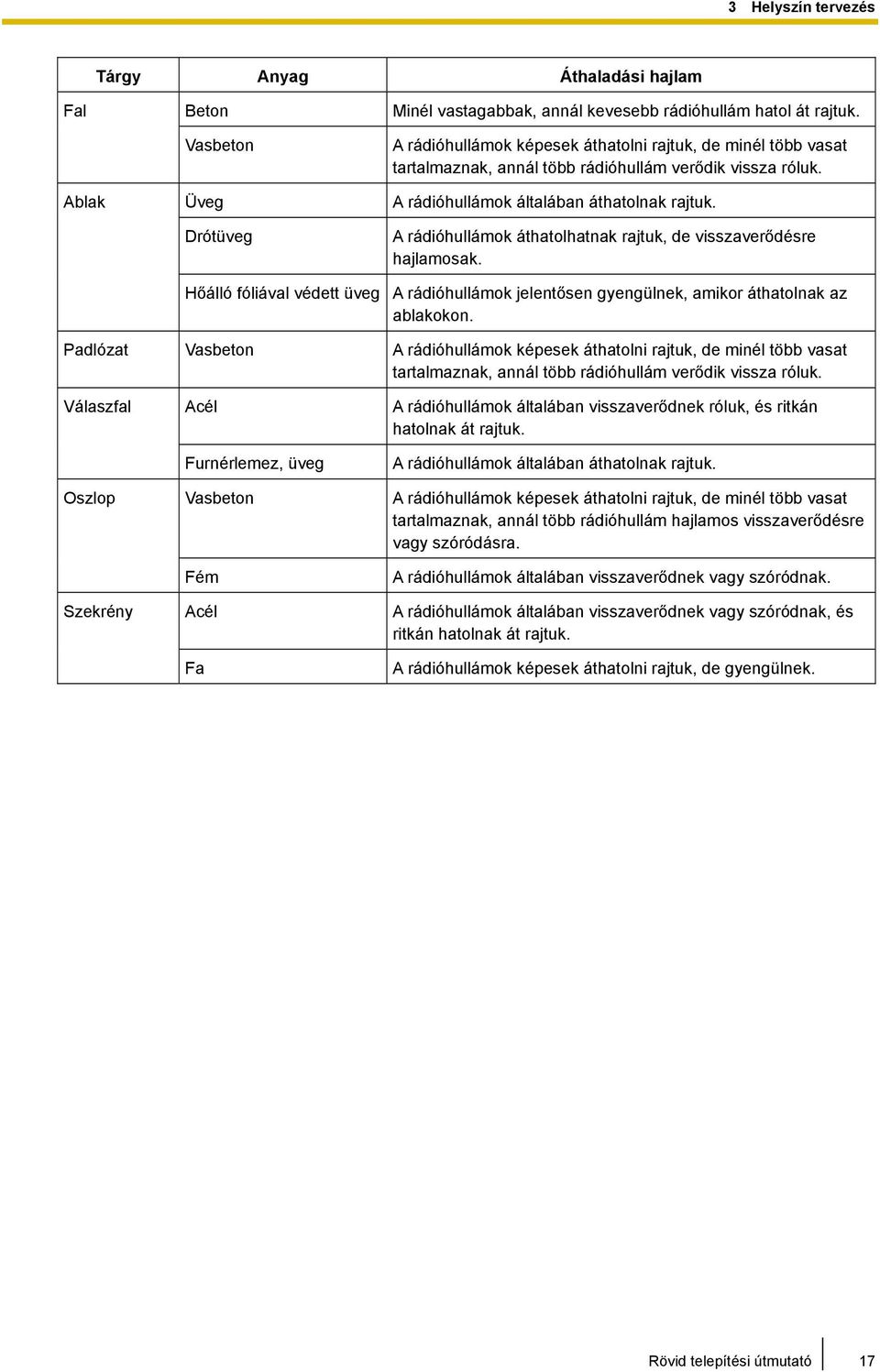

17 3 Helyszín tervezés Tárgy Anyag Áthaladási hajlam Fal Ablak Beton Vasbeton Üveg Drótüveg Minél vastagabbak, annál kevesebb rádióhullám hatol át rajtuk. A rádióhullámok képesek áthatolni rajtuk, de minél több vasat tartalmaznak, annál több rádióhullám verődik vissza róluk. A rádióhullámok általában áthatolnak rajtuk. A rádióhullámok áthatolhatnak rajtuk, de visszaverődésre hajlamosak. Hőálló fóliával védett üveg A rádióhullámok jelentősen gyengülnek, amikor áthatolnak az ablakokon. Padlózat Vasbeton A rádióhullámok képesek áthatolni rajtuk, de minél több vasat tartalmaznak, annál több rádióhullám verődik vissza róluk. Válaszfal Oszlop Szekrény Acél Furnérlemez, üveg Vasbeton Fém Acél Fa A rádióhullámok általában visszaverődnek róluk, és ritkán hatolnak át rajtuk. A rádióhullámok általában áthatolnak rajtuk. A rádióhullámok képesek áthatolni rajtuk, de minél több vasat tartalmaznak, annál több rádióhullám hajlamos visszaverődésre vagy szóródásra. A rádióhullámok általában visszaverődnek vagy szóródnak. A rádióhullámok általában visszaverődnek vagy szóródnak, és ritkán hatolnak át rajtuk. A rádióhullámok képesek áthatolni rajtuk, de gyengülnek. Rövid telepítési útmutató 17

18 3 Helyszín tervezés A cellaállomás (CS) lefedettségi tartománya (hatótávolsága) a PS-ek használatával létrehozott beszélgetéseknél Az alábbi példán az a tartomány látható, amikor egy (1) CS képes a PS-ek lefedésére, amennyiben akadály nélküli területen telepítik. Megjegyzés A rádiójel erősségi szintjét a helyszín-felmérés során mérik (Lásd az 5 Helyszín-felmérés a KX-TCA175/ KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével pontot). Lefedettségi tartomány A rádiójel erősségi szintje 03 -nál nagyobb. (Körülbelül m) Jó lefedettségi tartomány A rádiójel erősségi szintje 08 -nál nagyobb. (Körülbelül m) Jó hangminőség tartható fenn. Szürke zóna: A beszélgetés megszakításokkal folyik Nem működik: Nem lehet hívásokat kezdeményezni/fogadni. Rádiójel erősségi szintek Szint: Szint: Szint: Szint: Szint: 00 Jobb Jó Zajos lehet Könnyen zajossá válik vagy elbont Hatótávolságon kívül 18 Rövid telepítési útmutató

19 3 Helyszín tervezés Az órajel szinkronizálás megvalósítása A CS lefedettségi tartománya a CS-ek közötti órajel szinkronizáláshoz Az alábbi példán az a tartomány látható, ahol egy (1) CS képes szinkronizálni a többi CS-t, amennyiben akadályok nélküli területen telepítik. Megjegyzés A rádiójel erősségi szintjét a helyszín-felmérés során mérik (Lásd az 5 Helyszín-felmérés a KX-TCA175/ KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével pontot). Lefedettségi tartomány A rádiójel erősségi szintje 03 (kb. 50 m 60 m) és 11 (kb. 20 m 30 m) közötti. Jó lefedettségi tartomány A rádiójel erősségi szintje 05 (kb. 40 m 50 m) és 11 (kb. 20 m 30 m) közötti. Jó szinkronizációs minőség tartható fenn. Szürke zóna: A beszélgetés megszakításokkal folyik Nem működik: 0 m 3 m, vagy a rádiójel erősségi szintje Nem lehet szinkronizálni. Rádiójel erősségi szintek Szint: 12 Szint: Szint: Szint: 05 Szint: Szint: Max. 2 CS: Jó Több, mint 2 CS: Alaphelyzetbe állhat a CS-ek szinkronizálási hibája miatt Jó Jobb Jó Az órajel szinkronizáció létrejött. A Karbantartó konzol segítségével azonban figyelni kell a szinkronizáció állapotát. Ez azért szükséges, mert az IP-CS-ek szinkronizációs hiba miatt alaphelyzetbe állhatnak, ha a rádiójel erőssége a telepítési környezet változásaitól, például ajtók kinyitásától/becsukásától függően ingadozik. Alaphelyzetbe állhat a CS-ek szinkronizálási hibája miatt Rövid telepítési útmutató 19

20 3 Helyszín tervezés CS osztályozások Az órajel szinkronizálás megvalósításához a CS-eket az alábbi három kategória egyikébe soroljuk: CS kategória Leírás Fő CS1 (szinkronizációs forrás óra) Fő CS2 (a fő CS1 biztonsági tartaléka) Alárendelt CS Órajelet hoz létre. Órajelet vesz a fő CS1-től (órajelet is létrehozhat, ha a CS1 meghibásodik). Órajelet vesz a többi CS-től. Szinkronizálási hierarchia Az órajel szinkronizálás hierarchikus struktúrájú, és csúcsán a fő (Master) CS1 található. Ezért különös gonddal kell elvégezni a helyszín-felmérést, hogy a stabil szinkronizáció biztosított legyen, mivel a rádiókapcsolat egyetlen megszakadása is nagy területen okozhat a szolgáltatás-kiesést. Fő CS1 (Fő órajel) Fő CS1 (Fő órajel) Fő CS2 Rádiókapcsolat megszakadás Fő CS2 A CS-ek működése leáll Alárendelt CS-ek Alárendelt CS Alárendelt CS-ek Alárendelt CS Keresési sorrend (Primer/Szekunder) Be kell állítani a CS-ek szinkronizálásához használt keresési sorrendet. Ha a CS valamilyen oknál fogva nem tud szinkronizálni a primer CS-sel, akkor megpróbál szinkronizálni a szekunder CS-sel. CS kategória Primer CS Szekunder CS Fő CS1 Nincs Nincs Fő CS2 Fő CS1 Nincs Alárendelt CS Fő CS1, fő CS2 vagy alárendelt CS Fő CS1, fő CS2 vagy alárendelt CS, vagy nincs Ha például a szinkronizáció teljesen megszakad a fő CS hibája stb. miatt, akkor az átadás nem működik, és a folyamatban lévő hívások kis idő múlva elbomlanak. Továbbá nem kezdeményezhetők illetve nem fogadhatók új hívások. Ezért javasoljuk, hogy ne csak a primer CS-t jelölje ki, hanem a CS szinkronizálásának alternatív forrásaként a másodlagos CS-eket is. 20 Rövid telepítési útmutató

21 3 Helyszín tervezés Az órajel szinkronizálás konfigurációjának feltételei A CS2-nek a fő CS1 hatótávolságán belül kell lennie. Javasoljuk, hogy a fő CS-eket a telepítési helyszín közepére helyezze. Primer CS-t és szekunder CS-t is ki kell jelölni az alárendelt (slave) CS-ekhez. Ha a hálózatban csak két IP-CS-t használ (csak két IP-CS van csatlakoztatva az alközponthoz), vigyázzon, hogy ne hozzon létre fő CS2-t. Az összes, hagyományos CS automatikusan fő CS1-ként kerül kijelölésre és rögzítésre. Ha ugyanazon a területen használ IP-CS-eket és hagyományos CS-eket, vigyázzon, hogy ne hozzon létre fő CS2-t. A CS-ek szinkronizálásakor ne hozzon létre az alábbi példákban látható hurkokat: [Példák] Javasoljuk, hogy a stabil órajel szinkronizálás érdekében minimalizálja a szinkronizálási hierarchia szintjeinek számát. A szintek maximális száma 4. Figyelmeztetés Az átjátszó csak egyetlen CS-től képes venni az órajelet (Másodlagos CS nem állítható be). Ezért, amikor a lefedettségi tartományt átjátszók használatával növeli, minimalizálja az átjátszóval szinkronizált IP-CS-ek számát. Megjegyzés Az Ön kényelme érdekében az IP-CS-ek automatikusan kategorizálódnak az alközpontnál történt regisztrálásuk sorrendje szerint. Ezért javasoljuk, hogy először azt a CS-t regisztrálja, amelyiket fő CS1-ként kíván kijelölni. Amikor például IP-CS-eket és hagyományos CS-eket használ ugyanazon a területen, először a hagyományos CS-eket csatlakoztassa az alközponthoz. Rövid telepítési útmutató 21

22 3 Helyszín tervezés Figyelmeztetés a rádióhullámok kölcsönös interferenciájára A rádióhullámok kölcsönös interferenciája az alábbi körülmények között léphet fel. Ez az órajel szinkronizálás megszakadásához vezethet. [Telepítési környezet] Amint az az alábbi ábrán látható, A CS -t a CS szinkronizálja. A CS kívül esik azon a területen, ahol a CS rádiójel erősségi szintje 03. A CS azon a területen belül van, ahol a CS rádiójel erősségi szintje 03. [Feltételek] X = a CS rádiójel erősségi szintje, Y = a CS rádiójel erősségi szintje Y nagyobb, mint X. X és Y közel azonos. [Eredmény] A CS elveszti az órajel szinkronizálást mivel a CS rádióhullámai interferálnak a CS által vett CS rádióhullámokkal. Az a terület, ahol a CS erősségi szintje 03. rádiójel CS Primer vagy szekunder CS CS CS Megoldás Vigye a CS -t azon a területen belülre, ahol a CS rádiójel erősségi szintje 03. [Eredmény] A rádióhullám interferencia nem lép fel, mivel a CS és a CS figyeli egymás rádióhullámait. 22 Rövid telepítési útmutató

23 3 Helyszín tervezés Az a terület, ahol a CS erősségi szintje 03. rádiójel CS Primer vagy szekunder CS CS CS Amikor további CS-eket telepít Biztosítsa az alábbi feltételek teljesülését, amikor újabb CS-eket telepít. Helyezze a CS -t azon a területen belülre, ahol a CS rádiójel erősségi szintje 06 és 07 között van. Helyezze a CS -t azon a területen belülre, ahol a CS rádiójel erősségi szintje 03. [Eredmény] X = a CS rádiójel erősségi szintje, Z = a CS rádiójel erősségi szintje X sokkal nagyobb, mint Z. A CS rádióhullámok nem interferencia források, mivel a CS a CS -ból erősebb rádióhullámokat vesz, mint a CS -ből. Az a terület, ahol a CS erősségi szintje 03. rádiójel X: szint Z: 03 szint CS Primer vagy szekunder CS CS CS CS Az a terület, ahol a CS erősségi szintje 03. rádiójel Rövid telepítési útmutató 23

24 3 Helyszín tervezés Ajánlott konfiguráció IP-CS Primer CS Szekunder CS Hagyományos CS [Konfigurációs példa 1] Ábra Alárendelt CS3 Alárendelt CS1 Alárendelt CS5 Fő CS1 Fő CS2 Alárendelt CS3 Alárendelt CS2 Alárendelt CS6 Órajel szinkronizálási fa : Hierarchia szintek (pl. fő CS2: 1. hierarchia szint) Alárendelt CS5 vagy Alárendelt CS3 vagy Alárendelt CS1 Fő CS1 Fő CS2 Alárendelt CS2 vagy Alárendelt CS4 vagy Alárendelt CS6 Figyelmeztetés Biztosítsa, hogy az első oszlopban lévő CS-ek azon a területen belül legyenek, ahol a második oszlopban lévő, megfelelő CS-ek rádiójel erősségi szintje 03. Alárendelt CS3 és alárendelt CS4 Alárendelt CS5 és alárendelt CS6 Fő CS2 Fő CS1 24 Rövid telepítési útmutató

25 3 Helyszín tervezés [Konfigurációs példa 2] Ábra Alárendelt CS5 Alárendelt CS1 Fő CS1(B) Alárendelt CS4 Alárendelt CS8 Alárendelt CS7 Alárendelt CS3 Fő CS1(A) Alárendelt CS2 Alárendelt CS6 Órajel szinkronizálási fa : Hierarchia szintek (pl. alárendelt CS1: 1. hierarchia szint) vagy Alárendelt CS7 vagy Alárendelt CS5 vagy Alárendelt CS3 Fő CS1(A) Alárendelt CS1 Fő CS1(B) Alárendelt CS2 Alárendelt CS4 vagy Alárendelt CS6 vagy vagy Alárendelt CS8 Figyelmeztetés Biztosítsa, hogy az első oszlopban lévő CS-ek azon a területen belül legyenek, ahol a második oszlopban lévő, megfelelő CS-ek rádiójel erősségi szintje 03. Alárendelt CS3 Alárendelt CS4 Fő CS1(B) Fő CS1(A) Rövid telepítési útmutató 25

26 3 Helyszín tervezés Alárendelt CS5 Alárendelt CS6 Alárendelt CS7 Alárendelt CS8 Fő CS1(A) és fő CS1(B) Fő CS1(A) és fő CS1(B) Fő CS1(A) és alárendelt CS1 Fő CS1(B) és alárendelt CS2 26 Rövid telepítési útmutató

27 3 Helyszín tervezés Helyszín-felmérés előkészítés 1. Szerezze meg, és tanulmányozza a telepítési helyszín alaprajzát. a. Ellenőrizze az akadályokat (pl. szekrényeket, oszlopokat és válaszfalakat). b. Ellenőrizze a műtárgyak anyagát (pl. fém, beton és furnérlemez). c. Ellenőrizze a helyiség, folyosók stb. elrendezését és méreteit. d. Írja be a fenti információt az alaprajzba. 2. Vizsgálja meg az alaprajzon a felhasználó által előírt működési területet. a. Vizsgálja meg az órajel szinkronizáció lefedettségi tartományát. Rajzolja meg a CS körül a lefedettségi tartományt (hatótávolságot). Növelje meg az egyes irányokban a hatótávolságot m-re, a telepítési helyszínen lévő épület műtárgyak és akadályok anyagától függően. Ne feledje, hogy a CS nem telepíthető épületen kívülre. b. Vizsgálja meg a lefedettségi tartományt a beszélgetések létrehozása szempontjából a PS-ek segítségével. Rajzolja meg a CS körül a lefedettségi tartományt (hatótávolságot). Növelje meg az egyes irányokban a hatótávolságot m-re, a telepítési helyszínen lévő épület műtárgyak és akadályok anyagától függően. c. Ha egyetlen CS nem képes lefedni az egész szolgáltatási területet, akkor szükség szerint telepítsen további CS-eket. Hozza átfedésbe a szomszédos CS-ek lefedettségi tartományát. Ahol a CS-ek lefedettségi tartománya átlapolódik, ott a PS átadást indít a következő CS-hez (barangolás), ha az előző CS-ből érkező jel legyengül. Ha azonban a PS eltávolodik a CS-től, és nincs másik, átadásra elérhető CS, akkor a PS kikerülhet a hatótávolságból, és elvesztheti a hívást. 3. Készítsen feljegyzést az órajel szinkronizálás fáról a hivatkozáshoz. Példa: Telepítés egy belső falakkal elválasztott helyiségben Feljegyzendő dolgok: A helyiség belső falakkal van elválasztva. A helyiség betonfallal van körülvéve. Rövid telepítési útmutató 27

28 3 Helyszín tervezés CS telepítési terv: Az egyes CS-ek lefedettségi tartománya kisebb annál, mintha semmilyen akadály nem lenne, mert a rádióhullámokat az elválasztó falak gyengítik. Ezért Önnek a teljes helyiség lefedéséhez 6 db CS-re van szüksége. Lefedettségi tartomány (hatótávolság) példa az órajel szinkronizációhoz Alárendelt CS3 Fő CS1 Alárendelt CS4 Alárendelt CS1 Fő CS2 Alárendelt CS2 Figyelmeztetés Biztosítsa, hogy a fő CS2 azon a területen belül legyen, ahol az alárendelt CS3 és CS4 rádiójel erősségi szintje Rövid telepítési útmutató

29 3 Helyszín tervezés Lefedettségi tartomány (hatótávolság) példa a PS-ek használatával létrehozott beszélgetéseknél Alárendelt CS3 Fő CS1 Alárendelt CS4 Alárendelt CS1 Fő CS2 Alárendelt CS2 Primer CS Szekunder CS Alárendelt CS3 Fő CS1 Alárendelt CS4 Alárendelt CS1 Fő CS2 Alárendelt CS2 Rövid telepítési útmutató 29

30 3 Helyszín tervezés Órajel szinkronizálási fa Primer CS Szekunder CS : Hierarchia szintek (pl. fő CS2: 1. hierarchia szint) Alárendelt CS3 vagy Alárendelt CS1 Fő CS1 Fő CS2 Alárendelt CS2 vagy Alárendelt CS4 30 Rövid telepítési útmutató

31 4 A helyszín-felmérés előtt 4 A helyszín-felmérés előtt A helyszín-felmérés végrehajtásához használja a KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/ KX-TCA355/KX-TD7590 típusú hordozható készüléket (PS-t). Megjegyzés A helyszín-felmérésnél csak angol nyelvű kijelzések (promptok) állnak rendelkezésre. A CS azonosító (ID) számának ellenőrzése Ellenőrizze a CS ID számát a CS-re ragasztott címkén. Ha a CS ID szám címkéje nincs ráragasztva a CS-re, ellenőrizze a CS ID számát a Karbantartó konzol segítségével. A további részleteket olvassa el a PC programozási útmutató Segédprogram CS információ részében vagy alközpontja on-line súgójában. A CS ID számának kijelölése a PS-hez A KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355 típus használatával Betűk beadásához Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercnél hosszabb ideig. A kezdeti kijelzéshez CS szám CS ID szám és A F A kívánt CS számhoz Megjegyzés A PS-hez kijelölt CS ID szám törléséhez kövesse az alábbi eljárást: Törlés egyenként CS szám 0 7 Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercnél hosszabb ideig. A kezdeti kijelzéshez Törlés egyszerre A kívánt CS számhoz vagy Rövid telepítési útmutató 31

32 4 A helyszín-felmérés előtt A KX-TD7590 típus használatával Betűk beadásához Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 5 másodpercnél hosszabb ideig. A kezdeti kijelzéshez CS szám CS ID szám és A F A kívánt CS számhoz Megjegyzés A PS-hez kijelölt CS ID szám törléséhez kövesse az alábbi eljárást: Törlés egyenként CS szám 0 7 Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 5 másodpercnél hosszabb ideig. A kezdeti kijelzéshez Törlés egyszerre A kívánt CS számhoz vagy 32 Rövid telepítési útmutató

33 4 A helyszín-felmérés előtt A CS ideiglenes beállítása és telepítése a helyszín-felméréshez 1. Kapcsolja a Rádiójel teszt kapcsolót OFF (Ki) állásból ON (Be) állásba. 2. Állítsa be igény szerint a csatornaszám kapcsolókat. DIP kapcsoló OFF (Ki) ON (Be) Csatornaszám kapcsoló Hagyja ezt a kapcsolót az alapértelmezett OFF (Ki) állásban. Ellenkező esetben a CS nem fog működni. Rádiójel teszt kapcsoló Fix IP beállítás üzemmód kapcsoló Inicializált üzemmód kapcsoló 0. csatorna 1. csatorna 2. csatorna 3. csatorna 4. csatorna 5. csatorna 6. csatorna 7. csatorna 8. csatorna 9. csatorna Figyelmeztetés Ha egynél több CS van rádiójel teszt üzemmódban, akkor minden egyes CS-nek egyedi csatornaszámmal kell rendelkeznie. Az inicializált üzemmód kapcsolóra vonatkozó részleteket olvassa el a 13 Az IP cellaállomások inicializálása fejezetben. 3. A DIP kapcsolók beállítása után csatlakoztassa a CS-t egy hálózati adapterhez, akkumulátorhoz, PoE hubhoz vagy egy PoE adapterhez. [A hálózati adapter csatlakoztatása] FIGYELEM! Amikor a készüléket külső hálózati adapter segítségével telepíti vagy vizsgálja, a hálózati adaptert falon elhelyezett vagy földre szerelt hálózati csatlakozóba kell dugaszolni. Ne dugaszolja a hálózati adaptert mennyezetre szerelt hálózati csatlakozóba, mert az adapter a súlya miatt kicsúszhat a csatlakozóból. Rövid telepítési útmutató 33

34 4 A helyszín-felmérés előtt VIGYÁZAT Az egyenáramú dugasz fedél a szájba kerülve fulladásveszélyt okozhat. Vigyázzon, hogy az egyenáramú dugasz fedél ne kerüljön gyermekek keze ügyébe. A hálózati adapterhez Fedél KX-A421 (PQLV216) [Az akkumulátor csatlakoztatása] FIGYELEM! Vigyázzon, nehogy rövidre zárja az akkumulátort vagy a kábeleket. Robbanásveszély léphet fel, ha az akkumulátort nem megfelelő típusra cseréli. Csak ugyanarra, vagy az akkumulátor gyártója által ajánlott, ekvivalens típusra cserélje. A használt akkumulátortól a gyártó utasításainak megfelelően szabaduljon meg. VIGYÁZAT Az egyenáramú dugasz fedél a szájba kerülve fulladásveszélyt okozhat. Vigyázzon, hogy az egyenáramú dugasz fedél ne kerüljön gyermekek keze ügyébe. A CS-hez csak a megadott típusú akkumulátort és akkumulátor kábelt (PSJS02P57) használja. Ellenőrizze, hogy az akkumulátor kábel biztonságosan van-e rögzítve az akkumulátorhoz és a CS-hez. Ellenőrizze, hogy az akkumulátor és a kábelezés polaritása megfelelő-e. Figyelmeztetés Feltétlenül tartsa be a vonatkozó, helyi előírásokat (pl. törvényeket, irányelveket). Megjegyzés Az akkumulátor kábelt ne tegye ki közvetlen napfénynek. Tartsa távol fűtőberendezésektől és tűztől az akkumulátor kábelt és az akkumulátort. Helyezze az akkumulátort jól szellőző helyre. Az akkumulátorra vonatkozó részleteket olvassa el az akkumulátor útmutatójában. 34 Rövid telepítési útmutató

35 4 A helyszín-felmérés előtt A felhasználó által biztosítandó tételek Akkumulátor: VRLA (Szelepvezérelt zárt ólomakkumulátor) 12 V DC x 1 Akkumulátor kábel: PSJS02P57 Fedél Akkumulátor kábel PSJS02P57 Biztosíték Piros Fekete Akkumulátor (12 V DC) Táplálás időtartama Akkumulátor feltételek: 12 V DC, 2,5 Ah 28 Ah Példa Akkumulátor kapacitás Táplálás időtartama* 1 4 Ah 10 óra (a helyszín-felmérés elvégzésekor) * 1 Az időtartam a körülményektől függően változhat. Rövid telepítési útmutató 35

36 4 A helyszín-felmérés előtt [A PoE hub vagy a PoE adapter csatlakoztatása] A PoE hubhoz/poe adapterhez Direkt Ethernet kábel 4. Telepítse ideiglenesen a CS-t a helyszín-felméréshez. Telepítse a CS-t a padlószinttől legalább 2 m magasságba, helyezze el úgy az antennákat, hogy azok egymáshoz viszonyítva 90 fokos irányba mutassanak (az antenna diverzitás miatt), az alábbiaknak megfelelően: Legalább 2 m 36 Rövid telepítési útmutató

37 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/ KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével A hordozható készülék (PS) a helyszín-felméréshez rendelkezik egy úgynevezett Rádiójel teszt üzemmóddal, amely a cellaállomással (CS) fennálló rádiókapcsolat állapotát ellenőrzi. Rádiójel teszt üzemmódban egy szinkron időrés keretvesztése és jelerőssége valamint a többi időrés jelerőssége mérhető, amikor a PS figyeli a CS-t. A CS-eknek a helyszín tervezés során meghatározott, ideiglenes telepítése után állítsa a PS-t Rádiójel teszt üzemmódba, és helyezze el az egyes CS-eket, hogy megmérhesse hatósugarukat (lefedési tartományukat). Ezután jegyezze fel az eredményeket a telepítési hely alaprajzára. Figyelmeztetés Egy hibásan elvégzett helyszín-felmérés a CS alaphelyzetbe állását okozhatja a CS-ek szinkronizálási hibája miatt. Ezért a helyszín-felmérést és a CS-ek elhelyezésének megtervezését különös gonddal kell elvégezni. Különösképpen, ha ugyanazon a területen több CS-t használ, akkor a helyszín-felmérést a szinkronizálási fa legfelső hierarchia szintjétől kezdve végezze el (Fő CS1 Fő CS2 az alárendelt CS-ek hierarchia szint sorrendje). A rádiójel erősség vizsgálata Miután ideiglenesen elhelyezte a CS-(eke)t, a PS segítségével hajtsa végre a rádiójel tesztet. A PS a Rádiójel teszt üzemmódba való belépés után azonnal letapogatja, hogy van-e olyan CS, amellyel a 0. csatornán összekapcsolódhat. A letapogatandó csatorna a megfelelő gomb (0 9) lenyomásával megváltoztatható. 1. Lépjen be a Rádiójel teszt üzemmódba. A KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355 típus használatával Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercnél hosszabb ideig. Kijelzési példa: A többi időrés felmérése Egy adott csatorna felmérése Csatorna szám Az előző vagy a következő 0 9 A letapogatási adatok tárolása Napló szám 0 9 Rövid telepítési útmutató 37

38 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével A KX-TD7590 típus használatával Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 5 másodpercnél hosszabb ideig. Kijelzési példa: A többi időrés felmérése Egy adott csatorna felmérése Csatorna szám Az előző vagy a következő 0 9 A letapogatási adatok tárolása Napló szám 0 9 * 1 Csatorna szám * 2 Időrés szám * 3 Amikor egy időrés szinkronizálva van, a kijelzőn megjelenik a SYNC is üzenet. * 4 Rádiójel erősségi szint (12 00) * 5 Kerethiba ( )/Keretszámláló ( ). A kerethiba a hibás vételek számát jelzi rádiójel vételből. A kerethibák számának növekedése nagyobb rádiójel interferenciát és a beszélgetés alatti gyakoribb zajt jelzi. A kerethibák ideális száma * 6 Hibaarány (%) = Kerethiba ( ) / Keretszámláló ( ) x 100. Megjegyzés A letapogatási adatok tárolása az összes telefonkönyv adatot törli. A PS nem működik normál üzemmódban, ha letapogatási adatokat tárol benne. A letapogatási adatok törlésére vonatkozó részleteket olvassa el A tárolt letapogatási adatok törlése részben. 2. Mérje meg a hibaarányt és a rádiójel erősségét a CS felé közeledve illetve attól távolodva. Figyelmeztetés Amikor a hibaarány 2%, vagy több, legalább 5-ször mérje meg a hibaarányt ugyanazon a helyen. Az egyes mérések elvégzéséhez meg kell szüntetnie a CS csatlakozását, majd újra csatlakoztatnia kell. Ha a hibaarány következetesen 2%, vagy több, akkor ezt valamilyen külső vezetéknélküli berendezés interferenciája okozhatja. Ebben az esetben, a rádiójel erősség szinttől függetlenül, az alábbi történhet. Hibaarány a PS-ek használatával létrehozott beszélgetéseknél Hibaarány Leírás Körülbelül 2% Körülbelül 10% Zajos lehet Meghiúsulhat a hívások kezdeményezése/fogadása Hibaarány a CS-ek közötti órajel szinkronizálásnál Körülbelül 10% Hibaarány Leírás Alaphelyzetbe állhat a CS-ek szinkronizálási hibája miatt A fenti csak hozzávetőleges standard, ami a környezettől függően változhat. Amikor eldönti, hogy hová telepíti a CS-t, akkor inkább a hibaaránynak kell elsőbbséget adnia, semmint a rádiójel erősségi szintjének. Miután a CS-t a felmérés eredményei alapján telepítette, ellenőrizze, hogy lehet-e hívásokat kezdeményezni és fogadni, és a beszélgetések tisztán hallatszanak-e. a. Közeledjen a CS felé addig a pontig, amíg a rádiójel erőssége el nem éri a 12 -t. b. Távolodjon el a CS-től, és határozza meg a CS hatósugarát, amelyen belül a rádiójel erőssége 05 -nél nagyobb. Rajzolja be ezt a területet az alaprajzra. 38 Rövid telepítési útmutató

39 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével c. Távolodjon el a CS-től, és határozza meg a CS hatósugarát, amelyen belül a rádiójel erőssége 03 -nál nagyobb. Rajzolja be ezt a területet az alaprajzra. Rádiójel erősségi szintek A PS-ek használatával létrehozott beszélgetéseknél Szint: Szint: Szint: Szint: Szint: 00 Jobb Jó Zajos lehet Könnyen zajossá válik vagy elbont Hatótávolságon kívül A CS-ek közötti órajel szinkronizáláshoz Szint: 12 Szint: Szint: Szint: 05 Szint: Szint: Max. 2 CS: Jó Több, mint 2 CS: Alaphelyzetbe állhat a CS-ek szinkronizálási hibája miatt Jó Jobb Jó Az órajel szinkronizáció létrejött. A Karbantartó konzol segítségével azonban figyelni kell a szinkronizáció állapotát. Ez azért szükséges, mert az IP-CS-ek szinkronizációs hiba miatt alaphelyzetbe állhatnak, ha a rádiójel erőssége a telepítési környezet változásaitól, például ajtók kinyitásától/becsukásától függően ingadozik. Alaphelyzetbe állhat a CS-ek szinkronizálási hibája miatt 3. Ismételje meg az 1. és 2. lépést a többi CS-nél, és szükség esetén helyezze át a CS-eket. a. Tervezze meg a CS helyét úgy, hogy annak órajel forrása a CS azon tartományán belül legyen, ahol a rádiójel erősségi szintje 05. Példa : Fő CS1 : Fő CS2 : Alárendelt CS-ek (Primer CS: Fő CS1, Szekunder CS: Fő CS2) Amikor a CS helyét tervezi, biztosítsa, hogy a CS (az órajel forrás) azon tartományán belül legyen, ahol a CS rádiójel erősségi szintje 05. Rövid telepítési útmutató 39

40 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével Amikor a CS helyét tervezi, biztosítsa, hogy a CS és (órajel forrás) azon tartományán belül legyen, ahol a CS rádiójel erősségi szintje 05. b. Ellenőrizze, hogy a rádiójel erősségi szintje a felhasználó által megszabott szolgáltatási terület bármely pontján nagyobb 03 -nál. Figyelmeztetés Ha egy csatorna be van állítva, a csatorna 24 időrésének mérési eredményei mindig elmentésre kerülnek. Ha ugyanaz a csatorna kerül beállításra, az új eredmények felülírják az előzőeket. Így összesen 10 csatorna x 24 időrés mérése végezhető el. Ha nem érhető el pontos eredmény (pl. sok a kerethiba), változtassa meg a CS-ek elosztását, és a jobb elhelyezés érdekében ismételje meg a helyszín-felmérést. 40 Rövid telepítési útmutató

41 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével Ha több CS fedi le ugyanazt a területet, a CS-ek közötti interferencia miatt a telefonkapcsolat zajossá válhat, illetve lecsökkenhet az egyidejű, lehetséges PS hívások száma. Irányelvként, egy 11 -es rádiójel erősségű területen a CS-ek maximális száma es szint A tárolt, letapogatott adatok azonosítása A KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355 típus használatával Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercnél hosszabb ideig. Átlépés a többi időrésre Az előző vagy a következő 0 9 Napló szám 0 9 Átlépés egy adott csatornára Csatorna szám A KX-TD7590 típus használatával Napló szám Nyomja le az 1, 9 és a POWER (BE- 0 9 ÉS KIKAPCSOLÁS) gombot 5 másodpercnél hosszabb ideig. Átlépés a többi időrésre Átlépés egy adott csatornára Csatorna szám Az előző vagy a következő 0 9 A tárolt, letapogatott adatok törlése Amikor a PS bekapcsolása után a kijelzőn megjelenik a CLEAR SCAN DATA" (Letapogatott adatok törlése) üzenet, ki kell törölnie a letapogatási adatokat. A KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355 típus használatával Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercnél hosszabb ideig. Rövid telepítési útmutató 41

42 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/KX-TCA256/KX-TCA275/KX-TCA355/KX-TD7590 segítségével A KX-TD7590 típus használatával Nyomja le az 1, 9 és a POWER (BE- ÉS KIKAPCSOLÁS) gombot 5 másodpercnél hosszabb ideig. 42 Rövid telepítési útmutató

43 6 A helyszín-felmérés után 6 A helyszín-felmérés után Ha már megkapta a pontos mérési eredményeket, az alábbi eljárást követve lépjen ki a Rádiójel teszt üzemmódból, mielőtt a CS-t az alközpontnál regisztrálná. 1. Tartsa lenyomva a hordozható készülék (PS) POWER (BE- és KIKAPCSOLÁS) gombját, amíg a PS ki nem kapcsol. 2. A táplálás megszüntetéséhez bontsa a hálózati adapter, az akkumulátor, a PoE hub illetve a PoE adapter és a CS csatlakoztatását. [A hálózati adapter illetve az akkumulátor leválasztása] Figyelmeztetés Okvetlenül tegye fel az egyenáramú dugasz fedelet miután megszüntette a CS és a hálózati adapter illetve az akkumulátor csatlakozását. A hálózati adapterhez KX-A421 (PQLV216)/ Akkumulátor Fedél [A PoE hub vagy a PoE adapter leválasztása] A PoE hubhoz/poe adapterhez Direkt Ethernet kábel Rövid telepítési útmutató 43

44 6 A helyszín-felmérés után 3. Állítsa a CS összes DIP kapcsolóját ON (Be) állásból OFF (Ki) helyzetbe. OFF (Ki) ON (Be) 44 Rövid telepítési útmutató

45 7 IP cellaállomások csatlakoztatása 7 IP cellaállomások csatlakoztatása Az IP címzési információ kiosztása Amikor az IP-CS-t először csatlakoztatja a LAN-hoz, az IP-CS-hez ki kell jelölnie az IP címzési információt. Az IP- CS IP címzési információja kijelölhető automatikusan DHCP szerveren keresztül, vagy manuálisan adható be az IP Terminál karbantartó konzol használatával. Megjegyzés Feltételezzük, hogy PC-jére már telepítette a Karbantartó konzolt. A szoftver tartalma és kivitele minden külön értesítés nélkül változhat. Előkészületek Jelölje ki a PC-hez az alábbi IP címet és alhálózat maszkot: IP cím: xxx (xxx: kivéve a 101) Alhálózat maszk cím: Indítsa el a Start menüből a Karbantartó konzol programot. Megjelenik az Information before programming (Programozás előtti információ). 2. a. Olvassa el figyelmesen ezt a fontos, kiegészítő információt, amely frissítéseket tartalmaz ehhez kézikönyvhöz és további kézikönyvekhez. b. Ennek az ablaknak a bezárásához kattintson az OK gombra. 3. a. Írja be a telepítő szintű programozói kódot (alapértelmezés: INSTALLER). VIGYÁZAT Az alközpont jogtalan használatának és a lehetséges visszaélések elkerülése érdekében nyomatékosan javasoljuk az alábbiakat: a. Tartsa titokban a jelszót. b. Változtassa gyakran a jelszavát. c. Válasszon bonyolult és véletlenszerű jelszót, amit nehéz kitalálni. b. Kattintson az OK gombra. Megjelenik a program indító. 4. Kattintson az IP Terminal (IP terminál) ikonra. Megjelenik az IP Terminál karbantartó konzol. 5. Kattintson a Next (Következő) gombra. Rövid telepítési útmutató 45

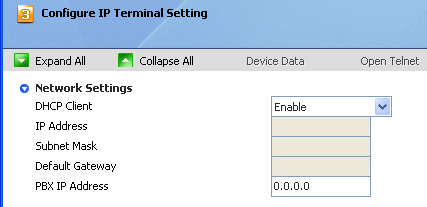

46 7 IP cellaállomások csatlakoztatása 6. Az alapértelmezett IP cím beállításához, állítsa az IP-CS 7. DIP kapcsolóját (a Fix IP beállítás üzemmód kapcsolót) ON (Be) pozícióba. Megjegyzés Az IP-CS DIP kapcsolóira vonatkozó részleteket olvassa el A CS ideiglenes beállítása és telepítése a helyszín-felméréshez részt. 7. Kattintson a Next (Következő) gombra. 8. Csatlakoztassa a regisztrálandó IP-CS-t a PC-hez egy kapcsoló hub használatával, majd adja a táplálást az IP-CS-re a hálózati adapter, PoE hub vagy PoE adapter segítségével. Az IP-CS az alapértelmezett IP címével ( ) indul. 9. Kattintson a Next (Következő) gombra. 10. Jelölje ki az IP címzési információt egy DHCP szerveren keresztül automatikusan, vagy adja be manuálisan. Megjegyzés Nem szükséges a PBX IP Address (Alközpont IP cím) beállítás konfigurálása, függetlenül attól, hogy használ-e DHCP szervert, vagy sem, mert az automatikusan detektálásra kerül. Ha azonban az IP-CS és az alközpont különböző alhálózatokhoz tartozik, akkor konfigurálni kell az PBX IP Address (Alközpont IP cím) beállítást. Amikor DHCP szervert használ: a. A DHCP Client (DHCP kliens) beállításához válassza ki az Enable (Engedélyezve) lehetőséget. b. Kattintson a Next (Következő) gombra. Egy párbeszédpanel jelenik meg. Amikor nem használ DHCP szervert: a. A DHCP Client (DHCP kliens) beállításához válassza ki a Disable (Letiltva) lehetőséget. b. Az IP Address (IP cím) szövegdobozba írja be az IP-CS IP címét.* 1 c. A Subnet Mask (Alhálózat maszk) szövegmezőbe írja be a hálózat alhálózat maszk címét.* 2 d. A Default Gateway (Alapértelmezett átjáró) szövegmezőbe írja be az alapértelmezett átjáró IP címét.* 1 e. Kattintson a Next (Következő) gombra. Egy párbeszédpanel jelenik meg. 11. Kattintson a Yes (Igen) gombra. Ha a kijelölés sikeres, a párbeszédpanelben a Setup Successful! (Beállítás sikeres) szöveg jelenik meg. 12. A többi IP-CS IP címzési információjának kijelöléséhez kattintson a Next Device (Következő eszköz) lehetőségre, vagy a fő képernyőhöz való visszatéréshez kattintson a Main Screen (Fő képernyő) lehetőségre. 13. Kattintson az Exit (Kilépés) gombra. 14. A táplálás megszüntetéséhez bontsa a hálózati adapter, a PoE hub illetve a PoE adapter és az IP-CS csatlakoztatását. 15. Állítsa vissza az IP-CS Fix IP beállítás üzemmód kapcsolóját OFF (Ki) pozícióba. * 1 Érvényes IP cím tartomány: " " * 2 Érvényes alhálózat maszk cím tartomány: (kivéve a és ) Megjegyzés A többi paraméterre vonatkozó információt olvassa el a D Információk az IP Terminál karbantartó konzolról fejezetben. 46 Rövid telepítési útmutató

47 7 IP cellaállomások csatlakoztatása IP-CS csatlakoztatása egy LAN-hoz Amikor egy IP-CS-t a LAN-hoz csatlakoztat, csatlakoztassa azt egy switching (kapcsoló) hubhoz. Figyelmeztetés Az IP-CS kapcsoló (switching) hubhoz történő csatlakoztatásához használjon RJ45 csatlakozós, direkt Ethernet kábelt. A kábelnek 10BASE-T/100BASE-TX CAT 5 (Category 5) vagy nagyobbnak kell lennie, az átmérőjének pedig 6,5 mm-nek vagy kisebbnek kell lennie. Az IP-CS-t a LAN-hoz lehet csatlakoztatni mialatt az IP-CS-t alközpontnál regisztrálja. A részleteket lásd a 8 IP cellaállomások regisztrálása pontban. 1. Csatlakoztassa a kábelt az IP-CS-hez. Direkt Ethernet kábel 2. A kábelt vezesse az IP-CS hornyában az alábbi három mód egyike szerint. Egy Switching (kapcsoló) hubhoz Egy Switching (kapcsoló) hubhoz 3. Csatlakoztassa a kábel másik végét a switching (kapcsoló) hubhoz. Egy Switching (kapcsoló) hubhoz Rövid telepítési útmutató 47

48 7 IP cellaállomások csatlakoztatása Hálózati adapter csatlakoztatása egy IP-CS-hez Az IP-CS-ek (IP cellaállomások) kielégítik az IEEE 802.3af Táplálás az Etherneten keresztül (Power-over- Ethernet PoE) szabványt. Ha hálózatán rendelkezésre áll a PoE, ezek az IP-CS-ek a szükséges táplálást a hálózati kábelen keresztül, a hálózatról kapják. Ebben az esetben nincs szükség hálózati adapterre az IP-CSekhez. Ha azonban a PoE nem áll rendelkezésre, akkor az IP-CS-ekhez hálózati adaptert kell csatlakoztatnia. FIGYELEM! Amikor a készüléket külső hálózati adapter segítségével telepíti vagy vizsgálja, a hálózati adaptert falon elhelyezett vagy földre szerelt hálózati csatlakozóba kell dugaszolni. Ne dugaszolja a hálózati adaptert mennyezetre szerelt hálózati csatlakozóba, mert az adapter a súlya miatt kicsúszhat a csatlakozóból. VIGYÁZAT Az egyenáramú dugasz fedél a szájba kerülve fulladásveszélyt okozhat. Vigyázzon, hogy az egyenáramú dugasz fedél ne kerüljön gyermekek keze ügyébe. Figyelmeztetés Csak az opcionális, KX-A421 (PQLV216) típusú hálózati adaptert használja az IP-CS-hez. 1. Távolítsa el az egyenáramú dugasz fedelet, és csatlakoztassa a hálózati adapter kábelt az IP-CS-hez. Fedél Hálózati adapter kábel 48 Rövid telepítési útmutató

49 7 IP cellaállomások csatlakoztatása 2. A kábelt vezesse az IP-CS hornyában az alábbi három mód egyike szerint. A hálózati adapterhez KX-A421 (PQLV216) A hálózati adapterhez KX-A421 (PQLV216) A hálózati adapterhez KX-A421 (PQLV216) 3. Csatlakoztassa a hálózati adapter kábelét a hálózati adapterhez, majd csatlakoztassa a hálózati adapter kábelt a hálózati aljzathoz. Rövid telepítési útmutató 49

50 8 IP cellaállomások regisztrálása 8 IP cellaállomások regisztrálása Az IP-CS regisztrálása Figyelmeztetés Amikor egy hagyományos CS-t is használ ugyanazon a területen, először csatlakoztassa azt az alközponthoz fő CS1-ként (Master CS1), majd regisztrálja az IP-CS-t. 1. Csatlakoztassa a PC-t egy direkt Ethernet kábellel vagy egy RS-232C átkötő kábellel az alközponthoz. 2. Kattintson a program indítóban a Connect (Csatlakozás) lehetőségre. 3. a. Válassza ki az alközpontja típusát a PBX Model menüpontnál. b. Válassza ki a LAN vagy az RS-232C fület, a PC és az alközpont csatlakozási típusától függően. c. Adja meg a beállításokat igényeinek megfelelően. d. Írja be a telepítő rendszer jelszavát (alapértelmezés: 1234). VIGYÁZAT Az alközpont jogtalan használatának és a lehetséges visszaélések elkerülése érdekében nyomatékosan javasoljuk az alábbiakat: a. Tartsa titokban a jelszót. b. Változtassa gyakran a jelszavát. c. Válasszon bonyolult és véletlenszerű jelszót, amit nehéz kitalálni. e. Kattintson a Connect (Csatlakozás) gombra. 4. a. A Configuration (Konfiguráció) alatt kattintson a Slot (Kártyahely) menüpontra. b. A KX-NCP500/KX-NCP1000 típusnál vigye az egérmutatót a képernyő tetején lévő IPCMPR Virtual Slot (IPCMPR virtuális kártyahely) alközponti képére, és kattintson a Select Shelf (Válasszon keretet) lehetőségre. A KX-TDE100/KX-TDE200/ KX-TDE600 típusnál vigye az egérmutatót a képernyő alján lévő IPCMPR Virtual Slot (IPCMPR virtuális kártyahely) (KX-TDE100/KX-TDE200 esetén)/ IPCEMPR Virtual Slot (IPCEMPR virtuális kártyahely) (KX-TDE600 esetén) fehér, alközponti képére, és kattintson a Select Shelf (Válasszon keretet) lehetőségre. Vigye az egérmutatót a V-IPCS4 kártyára. Az egérmutató alatt egy menü jelenik meg. c. Kattintson a Port Property (Port tulajdonság) menüpontra. 5. Kattintson a Registration (Regisztráció) lehetőségre. Egy párbeszédpanel jelenik meg. A bal oldalon a nem regisztrált (elérhető) IP-CS-ek láthatók. 50 Rövid telepítési útmutató

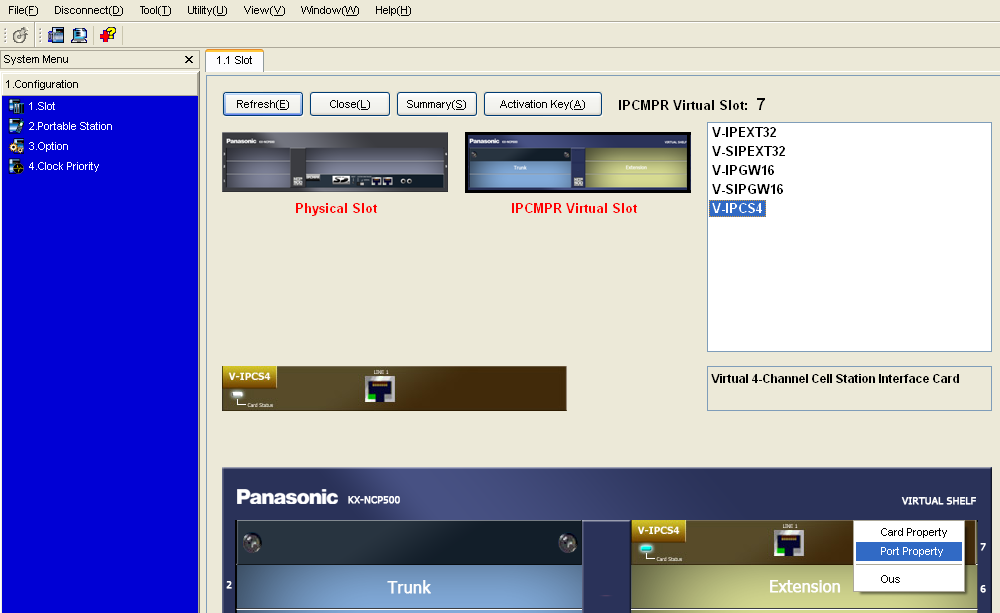

51 8 IP cellaállomások regisztrálása 6. a. Emelje ki az IP-CS-eket, és kattintson a jobbra mutató nyílra, hogy kiválassza őket regisztrálásra. b. Kattintson a Next (Következő) gombra. Egy, a kiválasztott IP-CS programozására vonatkozó információkat tartalmazó képernyő jelenik meg. Figyelmeztetés Ha az IP-CS-t már csatlakoztatta a LAN-hoz, és a táplálást bekapcsolta, az alközpont IP címe automatikusan kijelölésre kerül. Ha nem, akkor ennek a műveletnek az elvégzése után, 15 percen belül csatlakoztassa az IP-CS-t a LAN-hoz, és kapcsolja be a táplálást. A részleteket olvassa el az IP-CS csatlakoztatása LAN-hoz részben. Ezután az alközpont IP címe automatikusan kijelölésre kerül. c. Ha a regisztráció még folyik, a párbeszédpanelben a Registration Executing (Bejelentkezés végrehajtás) szöveg jelenik meg. Ha a regisztráció sikeres, a párbeszédpanelben a Registration Completed (Bejelentkezés kész) szöveg jelenik meg. Kattintson a Close (Bezárás) gombra. Miután az IP-CS-t sikeresen regisztrálta, az IP-CS állapota frissítődik, és megjelenik a Registered (Bejelentkezve) állapot. Megjegyzés Amikor a fő CS-eket (fő CS1 és fő CS2) különböző CS-ekre kell változtatnia, olvassa el A szinkronizáló CSek kijelölése részt. A szinkronizáló CS-ek kijelölése A fő CS-ek kijelölése Figyelmeztetés Amikor IP-CS-eket és hagyományos CS-eket is használ ugyanazon a területen, a hagyományos CS-eket kell fő CS1-ként besorolni. Ha ugyanazon a területen használ IP-CS-eket és hagyományos CS-eket, vigyázzon, hogy ne hozzon létre fő CS2-t. Ha egy telepítési területen csak egyetlen IP-CS-t használ, jelölje ki azt fő CS1-ként, hogy az hozza létre az órajelet. 1. A Maintenance (Karbantartás) alatt kattintson az Air Synchronisation (Órajel szinkronizálás) lehetőségre. 2. Válassza ki a kívánt cellát a Connection (Csatlakozás) oszlopban, majd a port állapotának OUS -ra (Üzemen kívülre) változtatásához kattintson a Command (Parancs) lehetőségre. Rövid telepítési útmutató 51

52 8 IP cellaállomások regisztrálása 3. A CS Class (CS osztály) oszlopban válassza ki a CS-hez a kívánt besorolást. Megjegyzés A képernyőn látható paraméterekre vonatkozó részleteket olvassa el a PC programozási útmutatóban vagy alközpontja on-line súgójában. 4. Kattintson az Apply (Alkalmaz) gombra. Megjegyzés Kérjük, hogy az Apply (Alkalmaz) gombra történő kattintás után várjon körülbelül egy percet, hogy a változtatások érvénybe lépjenek. 5. Kattintson a Command (Parancs) gombra, hogy a port állapotát visszaállítsa INS (Üzemben) állásra. A szinkronizáló CS keresési sorrendjének beállítása (Primer/Szekunder) Az egyes CS-ek keresési sorrendjét az alábbi eljárással lehet beállítani: 1. A Maintenance (Karbantartás) alatt kattintson az Air Synchronisation (Órajel szinkronizálás) lehetőségre. 2. Válassza ki a kívánt cellát a Connection (Csatlakozás) oszlopban, majd a port állapotának OUS -ra (Üzemen kívülre) változtatásához kattintson a Command (Parancs) lehetőségre. 3. Válassza ki a kívánt CS számot az Index oszlopban az egyes Primary CS-ekhez (Primer CS-ekhez) és Secondary CS-ekhez (Szekunder CS-ekhez). 52 Rövid telepítési útmutató

53 8 IP cellaállomások regisztrálása Megjegyzés A képernyőn látható paraméterekre vonatkozó részleteket olvassa el a PC programozási útmutatóban vagy alközpontja on-line súgójában. 4. Kattintson az Apply (Alkalmaz) gombra. Figyelmeztetés Kérjük, hogy az Apply (Alkalmaz) gombra történő kattintás után várjon körülbelül egy percet, hogy a változtatások érvénybe lépjenek. 5. Kattintson a Command (Parancs) gombra, hogy a port állapotát visszaállítsa INS (Üzemben) állásra. Az IP-CS regisztrálásának megszüntetése (kijelentkezése) Amikor egy egyszer már telepített IP-CS-t távolít el, szüntesse meg az IP-CS regisztrálását. Figyelmeztetés Ha órajelet szolgáltató IP-CS-eket távolít el, az órajel szinkronizáció megszűnik. Ha van olyan IP-CS amelyet egy eltávolítás alatti IP-CS szinkronizál, előzőleg alakítsa át az órajel szinkronizálás fát, hogy az eltávolított IP-CS ne szolgáltasson órajelet egyik IP-CS-nek sem. 1. a. A Configuration (Konfiguráció) alatt kattintson a Slot (Kártyahely) menüpontra. b. A KX-NCP500/KX-NCP1000 típusnál vigye az egérmutatót a képernyő tetején lévő IPCMPR Virtual Slot (IPCMPR virtuális kártyahely) alközponti képére, és kattintson a Select Shelf (Válasszon keretet) lehetőségre. A KX-TDE100/KX-TDE200/KX-TDE600 típusnál vigye az egérmutatót a képernyő alján lévő IPCMPR Virtual Slot (IPCMPR virtuális kártyahely) (KX-TDE100/ KX-TDE200 esetén)/ipcempr Virtual Slot (IPCEMPR virtuális kártyahely) (KX-TDE600 esetén) fehér, alközponti képére, és kattintson a Select Shelf (Válasszon keretet) lehetőségre. Vigye az egérmutatót a V-IPCS4 kártyára. Az egérmutató alatt egy menü jelenik meg. c. Kattintson a Port Property (Port tulajdonság) menüpontra. 2. Kattintson a De-registration (Regisztráció törlése) lehetőségre. Egy párbeszédpanel jelenik meg. A bal oldalon a regisztrált IP-CS-ek láthatók. 3. a. Emelje ki az IP-CS-eket, és kattintson a jobbra mutató nyílra, hogy kiválassza őket regisztrálás megszüntetéséhez. b. Kattintson a Next (Következő) gombra. Egy párbeszédpanel jelenik meg. c. Kattintson a Confirm (Megerősítés) gombra. Ha a regisztráció megszüntetése sikeres, a párbeszédpanelben a De-registration succeed! (Kijelentkezés sikeres!) szöveg jelenik meg. d. Kattintson a Close (Bezárás) gombra. Miután az IP-CS regisztrálását sikeresen törölte, az IP-CS állapota frissítődik, és megjelenik a None (Nincs) állapot. Rövid telepítési útmutató 53

54 8 IP cellaállomások regisztrálása Az IP-CS regisztrálásának erőszakos megszüntetése (erőszakos kijelentkeztetése) Egy IP-CS regisztrálásának erőszakos megszüntetéséhez kövesse az alábbi lépéseket, ha a normál kijelentkeztetés sikertelennek bizonyult. 1. a. A Configuration (Konfiguráció) alatt kattintson a Slot (Kártyahely) menüpontra. b. A KX-NCP500/KX-NCP1000 típusnál vigye az egérmutatót a képernyő tetején lévő IPCMPR Virtual Slot (IPCMPR virtuális kártyahely) alközponti képére, és kattintson a Select Shelf (Válasszon keretet) lehetőségre. A KX-TDE100/KX-TDE200/KX-TDE600 típusnál vigye az egérmutatót a képernyő alján lévő IPCMPR Virtual Slot (IPCMPR virtuális kártyahely) (KX-TDE100/ KX-TDE200 esetén)/ipcempr Virtual Slot (IPCEMPR virtuális kártyahely) (KX-TDE600 esetén) fehér, alközponti képére, és kattintson a Select Shelf (Válasszon keretet) lehetőségre. Vigye az egérmutatót a V-IPCS4 kártyára. Az egérmutató alatt egy menü jelenik meg. c. Kattintson a Port Property (Port tulajdonság) menüpontra. 2. Kattintson a Forced De-registration (Regisztráció erőszakos törlése) lehetőségre. Egy párbeszédpanel jelenik meg. A bal oldalon a regisztrált IP-CS-ek láthatók. 3. a. Emelje ki az IP-CS-eket, és kattintson a jobbra mutató nyílra, hogy kiválassza őket regisztrálás megszüntetéséhez. b. Kattintson a Next (Következő) gombra. Egy párbeszédpanel jelenik meg. c. Kattintson az OK gombra. Egy párbeszédpanel jelenik meg. d. Kattintson a Confirm (Megerősítés) gombra. Ha a regisztráció sikeres, a párbeszédpanelben a Forced de-registration succeed! (Erőszakos kijelentkezés sikeres!) szöveg jelenik meg. e. Kattintson a Close (Bezárás) gombra. Miután az IP-CS regisztrálását sikeresen törölte, az IP-CS állapota frissítődik, és megjelenik a None (Nincs) állapot. 54 Rövid telepítési útmutató

55 9 IP cellaállomások órajel szinkronizálás állapotának ellenőrzése 9 IP cellaállomások órajel szinkronizálás állapotának ellenőrzése Az IP-CS alközponti regisztrálása után figyelni kell az IP-CS órajel szinkronizációjának állapotát. Ha a monitorozási eredmények nem megfelelőek, helyezze át az IP-CS-t, vagy a Karbantartó konzol segítségével változtassa meg azt az IP-CS-t, amelyik jelenleg egy másik CS-sel szinkronizál. Órajel szinkronizálás figyelése Az IP-CS-ek órajel szinkronizációjának állapota az alábbi eljárással jeleníthető meg és gyűjthető össze: 1. A Utility (Segédprogram) menüből válassza ki a CS Status Monitor (CS állapotfigyelő) lehetőséget. 2. Az Interval Timer (Intervallumidőzítő) legördülő listában válassza ki a monitorozáshoz a kívánt intervallum időt. 3. Kattintson a Start gombra az órajel szinkronizálás állapotának figyeléséhez. Megjegyzés A képernyőn látható paraméterekre vonatkozó részleteket olvassa el a PC programozási útmutatóban vagy alközpontja on-line súgójában. 4. Ellenőrizze az értéket a Monitored Level (Figyelt szint) oszlopban. A figyelt szint az alábbiakra utal: Figyelt szint Leírás 12 Max. 2 CS: Jó Több, mint 2 CS: Alaphelyzetbe állhat a CS-ek szinkronizálási hibája miatt Jó Jobb 05 Jó Az órajel szinkronizáció létrejött. A Karbantartó konzol segítségével figyelni kell a szinkronizáció állapotát. Ez azért szükséges, mert az IP-CS-ek szinkronizációs hiba miatt alaphelyzetbe állhatnak, ha a rádiójel erőssége a telepítési környezet változásaitól, például ajtók kinyitásától/becsukásától függően ingadozik. Rövid telepítési útmutató 55

56 9 IP cellaállomások órajel szinkronizálás állapotának ellenőrzése Figyelt szint Leírás Alaphelyzetbe állhat a CS-ek szinkronizálási hibája miatt. Helyezze át az IP-CS-t, vagy manuálisan változtassa meg az IP-CS-t, hogy a cél IP-CS éppen egy másik CS-sel legyen szinkronizálva. Megjegyzés A CS szinkronizálásának megváltoztatási eljárását olvassa el A szinkronizáló CS-ek kijelölése részben. 5. Ha össze kívánja gyűjteni a megfigyelt adatokat, kattintson a Capture (Rögzítés) gombra. Megjelenik egy párbeszédpanel. 6. Navigáljon ahhoz a mappához, amelyikbe el kívánja menteni a fájlt. 7. Írjon be egy fájl nevet. 8. Kattintson a Save (Mentés) gombra. 9. A megfigyelési adatok összegyűjtéséhez kattintson a Start gombra. 10. A megfigyelési adatok összegyűjtésének befejezéséhez kattintson a Stop gombra. 11. Kattintson a Close (Bezárás) gombra. A párbeszédpanel bezárul. 56 Rövid telepítési útmutató

57 10 A hordozható készülékek regisztrálása 10 A hordozható készülékek regisztrálása A hordozható készülék (PS) regisztrálása A PS-t használata előtt regisztrálni kell az IP alközpontnál. Az IP alközpontot és a PS-t is programozni kell. Az alközpont rendszerprogramozásához szükség van egy többsoros kijelzővel rendelkező PT-re (pl. egy hatsoros kijelzőjű KX-T7636 típusú rendszerkészülékre). Megjegyzés A PT segítségével történő rendszerprogramozásra vonatkozó részleteket olvassa el a Szolgáltatások kézikönyvében a PT programozás és az alközpontja PT programozási útmutatója PT programozás fejezetében. Belépés az alközpont rendszerprogramozási üzemmódjába egy PT segítségével Rendszergazda szint Rendszer jelszó a rendszergazda számára PT programozáshoz Programozási szám 3 számjegy Megjegyzés A az alapértelmezést (gyári beállítást) jelzi. A Személyi azonosító szám (PIN kód) beállítása a PS regisztrációhoz Annak megakadályozására, hogy a PS ne rossz alközponthoz jelentkezzen be, a PS regisztrációjához az alközpontban egy PIN kód állítható be. Mielőtt regisztrálná a PS-t az alközpontnál, tárolja el a PS-ben az alközponthoz beállított PIN kódot. Ezáltal a PS csak ahhoz az alközponthoz jelentkezhet be, amellyel egyezik a PIN kódja. VIGYÁZAT Az alközpont jogtalan használatának és a lehetséges visszaélések elkerülése érdekében nyomatékosan javasoljuk az alábbiakat: a. Tartsa titokban a jelszót (a PIN kódot a PS regisztrációhoz). b. Ne használja az alapértelmezett jelszót, és változtassa gyakran a jelszót. c. Válasszon bonyolult és véletlenszerű jelszót, amit nehéz kitalálni. Figyelmeztetés A PS regisztrációs PIN kódját csak akkor kell használni, amikor a PS bejelentkezik az alközponthoz. Ezáltal a PS a regisztráció után, a normál működés során nem kapcsolódik véletlenül másik alközponthoz még akkor sem, ha a PS közelében egynél több, azonos PIN kóddal rendelkező alközpont található. Az alközpont PIN kódjának beállítása A PS PIN kódjának beállítása PIN kód a PS regisztrációhoz 4 számjegy 1234 Rövid telepítési útmutató 57

58 10 A hordozható készülékek regisztrálása A KX-TCA175/KX-TCA275 típus használatával Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercig. Ha szükséges Rendszer lezárás jelszó 4 számjegy PIN kód a PS regisztrációhoz Válassza ki a Setting Handset (Kézibesz. beál.) menüpontot. Válassza ki a Change PIN (PIN-t változtat) menüpontot. Válassza ki a System Option (Rendszer opció) menüpontot. 1 8 számjegy 1234 Ny. hang A PS kijelzési nyelvének megváltoztatása A KX-TCA175/KX-TCA275 típus használatával Lásd a PS regisztráció részt. A KX-TCA155/KX-TCA255/KX-TCA256/KX-TCA355 típus használatával Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercig. Válassza ki a Setting Handset (Kézibesz. beál.) menüpontot. Válassza ki a Display Option (Kijelzés módja) menüpontot. Válassza ki a Select Language (Nyelvválasztás) menüpontot. Válassza ki a kívánt nyelvet. A KX-TD7590 típus használatával Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 5 másodpercig. Válassza ki a DISPLAY SETTING -et (Kijelző beállítást). Válassza ki a LANGUAGE -t (Nyelvet). Válassza ki a kívánt nyelvet. A KX-TD7580 típus használatával Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercig. Válassza ki a Setting Handset (Kézibesz. beál.) menüpontot. Válassza ki a Display Option (Kijelzés módja) menüpontot. Válassza ki a Select Language (Nyelvválasztás) menüpontot. Válassza ki a kívánt nyelvet. 58 Rövid telepítési útmutató

59 10 A hordozható készülékek regisztrálása PS regisztráció (bejelentkezés) PS szám Mellék szám Az alábbi 001 a PS-ek max. száma (3 számjegy) 1 5 számjegy PS működtetéshez A KX-TCA175/KX-TCA275 típus használatával Amikor a PS még nincs regisztrálva Amikor a PS-t először regisztrálja, kiválaszthatja a kijelzés nyelvét. (Nem kell belépnie a PS rendszerprogramozási üzemmódba, amikor először regisztrál.) Ha szükséges Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercig. Válassza ki a kívánt nyelvet. Ny. hang Ny. hang Nyomja le az F gombot 2 másodpercig. Amikor a PS már egy másik alközpontnál regisztrálva van Egy PS maximálisan 4 különböző alközpontnál regisztrálható. Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercig. Ha szükséges Rendszer lezárás jelszó 4 számjegy Please wait (Kérem, várjon) Válassza ki a Setting Handset (Kézibesz. beál.) menüpontot. Ny. hang Válassza ki a Register H/S (Kézib. regiszt.) menüpontot Válassza ki a System Option (Rendszer opció) menüpontot. Válassza ki a Base 1 4 (Bázis 1-4) lehetőséget. A KX-TCA155/KX-TCA255/KX-TCA256/KX-TCA355 típus használatával Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercig. Válassza ki a Setting Handset (Kézibesz. beál.) menüpontot. Válassza a Registration (Regisztrálás) lehetőséget. Please wait (Kérem, várjon) Válassza ki a Register H/S (Kézib. regiszt.) menüpontot. Enter Base PIN (Bázis PIN beír.) Válassza ki a Base 1 4 (Bázis 1-4) lehetőséget. PIN kód a PS regisztrációhoz 4 számjegy Ny. hang A KX-TD7590 típus használatával A PS regisztráció után, a PS rendszerbeállítások jogosulatlan elérésének megakadályozására, beállítható egy 4 számjegyű rendszer lezáró jelszó. Amikor a rendszer lezárás engedélyezve van, a PS rendszerbeállítások eléréséhez szükség van a rendszer lezáró jelszóra. Rövid telepítési útmutató 59

60 10 A hordozható készülékek regisztrálása VIGYÁZAT Az alközpont jogtalan használatának és a lehetséges visszaélések elkerülése érdekében nyomatékosan javasoljuk az alábbiakat: a. Tartsa titokban a jelszót. b. Változtassa gyakran a jelszavát. c. Válasszon bonyolult és véletlenszerű jelszót, amit nehéz kitalálni. Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 5 másodpercig. Első regisztráció (bejelentkezés) Válassza ki az INITIAL SETTING -et (Első beállítást). vagy Újraregisztrálás Válassza ki a PS-PROGRAM -ot (PS programozást). Válassza ki a REGISTRATION -t (Regisztrációt). A rendszer lezárás beállítása Válassza ki a DECT-SYS SETTING -et (DECT rendszerbeállítást). Válassza ki a DECT-SYS1-4 -et (az 1-4. DECT rendszert) Ha szükséges Rendszer lezárás jelszó 4 számjegy PIN kód a PS regisztrációhoz 4 számjegy Ny. hang Válassza ki az ENABLE/ DISABLE (Engedélyezve/ Letiltva) opciót. Rendszer lezárás jelszó 4 számjegy Rendszer lezárás jelszó 4 számjegy A KX-TD7580 típus használatával Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercig. Válassza ki a Register H/set (Kézib. regiszt.) menüpontot. Válassza ki a Setting Handset (Kézibesz. beál.) menüpontot. Válassza ki a Base 1 4 (Bázis 1-4) lehetőséget. PIN kód a PS regisztrációhoz Válassza a Registration (Regisztrálás) lehetőséget. 4 számjegy Ny. hang PS leállítás Mielőtt törli a PS regisztrációját ellenőrizze a következőket: A PS be van kapcsolva. 60 Rövid telepítési útmutató

61 10 A hordozható készülékek regisztrálása A PS hatótávolságon belül van. PS szám 001 a PS-ek max. száma (3 számjegy) Ha a Rejected (Elutasítva) vagy a Time out (Időzítés) jelenik meg Nyomja le a CLEAR (Törlés) gombot. Nyomja le a YES (Igen) gombot. Ha a Rejected (Elutasítva) vagy a Time out (Időzítés) jelenik meg A bejelentkezési információ továbbra is tárolva marad a PS-ben. Törölnie kell a regisztrációs információt a PS-ből. A KX-TCA175/KX-TCA275 típus használatával Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercig. Ha szükséges Rendszer lezárás jelszó Válassza ki a Setting Handset (Kézibesz. beál.) menüpontot. 4 számjegy Válassza ki a Cancel Base (Bázis törlése) menüpontot. Válassza ki a System Option (Rendszer opció) menüpontot. Válassza ki a Base 1 4 (Bázis 1-4) lehetőséget. Válassza ki a Yes (Igen) lehetőséget. Ny. hang A KX-TCA155/KX-TCA255/KX-TCA256/KX-TCA355 típus használatával Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercig. Válassza ki a Setting Handset (Kézibesz. beál.) menüpontot. Válassza a Registration (Regisztrálás) lehetőséget. Válassza ki a Cancel Base (Bázis törlése) menüpontot. Kézibeszélő PIN 4 számjegy Válassza ki a Base 1 4 (Bázis 1-4) lehetőséget. Válassza ki a Yes (Igen) lehetőséget. Ny. hang Rövid telepítési útmutató 61

62 10 A hordozható készülékek regisztrálása A KX-TD7590 típus használatával Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 5 másodpercig. Ha szükséges Rendszer lezárás jelszó 4 számjegy Válassza ki a DECT-SYS SETTING -et (DECT rendszerbeállítást). Válassza ki a CANCEL DECT-SYS -t (DECT rendszertörlést). Válassza ki a kívánt bejegyzést. Válassza ki a Yes (Igen) lehetőséget. Ny. hang A KX-TD7580 típus használatával Nyomja le a POWER (BE- ÉS KIKAPCSOLÁS) gombot 2 másodpercig. Kézibeszélő PIN Válassza ki a Setting Handset (Kézibesz. beál.) menüpontot. Válassza a Registration (Regisztrálás) lehetőséget. Válassza ki a Cancel Base (Bázis törlése) menüpontot. 4 számjegy Válassza ki a kívánt bejegyzést. Válassza ki a YES (Igen) lehetőséget. Ny. hang A működés ellenőrzése Járja körül a szolgáltatási körzetet, miközben egy bejelentkezett PS-sel beszélgetést folytat. Ha gyakran zajos a vonal, illetve gyakran elbomlik a beszélgetés, helyezze át a CS-eket, vagy telepítsen egy újabb CS-t. 62 Rövid telepítési útmutató

63 11 Falra szerelés 11 Falra szerelés Felszerelés FIGYELEM! Győződjön meg róla, hogy a készülék elég erősen van-e rögzítve ahhoz, hogy megtartsa a súlyát (kb. 400 g). Ha nem, a falat meg kell erősíteni. Csak a készülékhez kapott felerősítő szerelvényeket (csavarokat, alátéteket) használja a falra szereléshez. Ha többé már nem használja ezt a készüléket, okvetlen szerelje le a falról. VIGYÁZAT Amikor a csavarokat a falba csavarja, vigyázzon, nehogy a falban lévő fémhálókhoz, dróthálókhoz vagy fémlemezekhez érjen. Ne erőltesse, és ne hajlítsa meg a kábeleket. Ne is tegyen semmit a kábelekre. Használjon tűzbiztos illetve éghetetlen kábeleket. Soha ne tegye a CS-t illetve a kábeleket radiátor vagy hasonló hőforrás mellé vagy fölé. Ne kötegelje a CS-hez csatlakozó kábeleket a mellette elhelyezett berendezések tápkábeleivel. Ellenőrizze, hogy a kábeleket biztonságosan rögzítette-e a falhoz. 1. Helyezze a falra a szerelési sablont, és jelölje be a 2 csavar helyét. 2. Csavarja be a két (tartozék) csavart a falba. Figyelmeztetés Ellenőrizze, hogy a két csavar feje azonos távolságban van-e a faltól. A csavarokat a falra merőlegesen csavarja be. 3. Akassza rá a CS-t a csavarfejekre. Alátét Eddig a pontig hajtsa be a csavart. Rövid telepítési útmutató 63

64 11 Falra szerelés 4. Helyezze el az antennákat az alábbi ábra szerint, hogy azok egymáshoz viszonyítva 90 fokos irányba mutassanak (az antenna diverzitás miatt). Sablon a falra szereléshez Kérjük, másolja le ezt az oldalt, és használja sablonként a falra szereléshez. Ide csavarja be a csavart. 83 mm Ide csavarja be a csavart. Figyelmeztetés Győződjön meg róla, hogy a nyomtatási méretet úgy állította-e be, hogy az megfelel ezen oldal méretének. Ha a nyomtatott papíron a méret kissé még mindig eltér az itt jelzett értéktől, akkor használja az itt jelzett méretet. 64 Rövid telepítési útmutató

65 12 Hibakeresés 12 Hibakeresés PROBLÉMA LEHETSÉGES OK MEGOLDÁS A CS-en lévő LED nem vált át zöld fényre. A CS nincs megfelelően csatlakoztatva. A CS nincs normál üzemmódra állítva. A port állapota, amelyhez a CS csatlakozik: Üzemen kívül. Ellenőrizze, hogy a kábel megfelelő csatlakozópont kiosztású-e, és jól vane csatlakoztatva. Azt is ellenőrizze, hogy a kábel nem zár-e valamit rövidre. Kapcsolja az összes DIP kapcsolót OFF (Ki) helyzetbe. A Karbantartó konzol segítségével változtassa meg a port Üzemen kívül státusát Üzemben állapotra. A CS LED fénye piros marad normál működés közben. Hibás CS működés Cserélje ki a CS-t. Hálózati hiba Az IP Terminál karbantartó konzol segítségével konfigurálja újra a hálózati beállításokat. A PS bekapcsolása után a képernyőjén a CLEAR SCAN DATA (Letapogatott adatok törlése) üzenet látható. A CS-t nem lehet regisztrálni még akkor sem, ha nem lépte túl a CS-ek maximális számát. A PS nem használható normál üzemmódban, amikor a PS-ben letapogatási adatok vannak tárolva. Az éppen nem használt, hagyományos CS-ekre vonatkozó információ benne maradt a rendszerben. Törölje a szkennelési adatokat az ebben a kézikönyvben található, A tárolt, letapogatott adatok törlése című részben leírt eljárás szerint. A Karbantartó konzol segítségével változtassa az Air Synchronisation Group No. (Órajel szinkronizálási csoport számot) a None (Nincs) beállításra (Olvassa el a PC programozási útmutatóban a 3.24 [1-1] Slot (Kártyahely) Port Property (Port tulajdonság) - Extension Port (Mellékállomási port) DPT Type (DPT típus) Air Sync Group No (Órajel szinkronizálási csoport szám) részt vagy az alközpontja on-line súgóját). Nem lehet regisztrálni a PS-t. Rossz személyi azonosító számot (PIN) tárolt a PSben. Adja be a PS-be az alközpontban beállított PIN kódot. A PS hatótávolságon kívülre kerül. Nem lehet hívást kezdeményezni a PS-ről. Nem jó a CS elhelyezése. A PS rendszer hozzáférése nincs jól beállítva. Helyezze el a CS-t megfelelően (olvassa el az 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/KX-TCA256/ KX-TCA275/KX-TCA355/KX-TD7590 segítségével pontot). Változtassa a PS rendszer hozzáférésének beállítását a megfelelő rendszerre vagy automatikusra. Rövid telepítési útmutató 65

66 12 Hibakeresés PROBLÉMA LEHETSÉGES OK MEGOLDÁS A PS használatakor gyakran zajos. A PS használatakor a beszélgetések gyakran elbomlanak. A telefonhívás közben zaj hallatszik. A hívásátadás nem működik. A PS képernyőjén a NO SERVICE (Nincs szolgált.) üzenet látható. A CS nem foglalt (azaz az állapot LED nem villog zölden, közepes sebességgel [120-szor percenként]), de hívások nem kezdeményezhetők illetve nem fogadhatók. A telefonhívás közben zaj hallatszik. Amikor hagyományos CS-ek vannak kijelölve fő CS-ként: Az IP-CS-ek gyakran alaphelyzetbe állnak. A KX-TCA175/KX-TCA275 PS-ek nem működnek megfelelően. A PS üzemen kívüli állapotban marad, amikor a CS állapotát az Üzemen kívül beállításról az Üzemben lehetőségre változtatta. IP-CS-eket telepített egy távoli helyszínen, miután CS-eket telepített egy lokális helyszínen, de az IP-CS-ek nem működnek. Az órajel forrás CS hatótávolságon kívül van az órajel szinkronizáláshoz. A PS hatótávolságon kívül van. Elromlott a fő CS1 és fő CS2 közötti órajel szinkronizáció, és az egyes CS-ek saját órajelüket generálják. A CS-ek azonos területen, egymáshoz túl közel vannak elhelyezve. Régi a szoftver verziója a hagyományos CS-eknek. A CS-nek körülbelül 20 másodpercre van szüksége a beinduláshoz, miután az állapota az Üzemben beállításra változott. Az IP-CS-ek nincsenek megfelelően szinkronizálva semmilyen CS-sel. Helyezze el a CS-t megfelelően (olvassa el az 5 Helyszín-felmérés a KX-TCA175/KX-TCA255/KX-TCA256/ KX-TCA275/KX-TCA355/KX-TD7590 segítségével pontot). Ellenőrizze a Karbantartó konzol segítségével a Utility (Segédprogram) Error Log (Hibanapló) Minor (Csekély) hibanaplót. Ha a hibanaplóban a 369 IP-CS Handover error (IP-CS átadási hiba) jelenik meg, indítsa újra a fő CS1- et és a fő CS2-t. Csökkentse a területen a CS-ek számát, vagy növelje meg a CS-ek közötti távolságot (olvassa el az 5 Helyszín-felmérés a KX-TCA175/ KX-TCA255/KX-TCA256/KX-TCA275/ KX-TCA355/KX-TD7590 segítségével pontot). Frissítse a hagyományos CS-ek verzióját ra vagy újabbra. Várjon, amíg beindul a CS. Amikor egy távoli helyszínen csak egyetlen IP-CS-t használ, jelölje ki az IP-CS-t fő CS1-ként. Amikor egy távoli helyszínen több IP-CS-t használ, hozza létre az órajel szinkronizálást az IP-CS-ek között. Néhány CS eltávolítása után, a többi CS nem működik. Amikor a Karbantartó konzol segítségével a Utility (Segédprogram) File Transfer FTP to IP Equipment (Fájl átvitel FTP-IP berendezés) műveletet hajtja végre, az IP-CS-ben tárolt programok nem frissíthetők. Eltávolította a fő CS-t. Jelölje ki újra az órajel szinkronizáláshoz a fő CS-t (olvassa el A szinkronizáló CS-ek kijelölése részt). A hálózat foglalt. Állítsa a Keep Alive Time-Out (Fenntartás időzítés) értékét 40 másodpercre vagy többre a Slot (Kártyahely) Card Property (Kártya tulajdonság) - Virtual IPCS (Virtuális IPCS) számára. Figyelmeztetés A frissítés befejezése után az értéket okvetlenül állítsa vissza az előző értékre. 66 Rövid telepítési útmutató

67 13 Az IP cellaállomások inicializálása 13 Az IP cellaállomások inicializálása Ha az IP-CS nem működik megfelelően, inicializálja az IP-CS-t. Mielőtt inicializálja az IP-CS-t, próbálja ki ismét a rendszer-szolgáltatást, hogy ellenőrizze, kétségtelenül probléma áll-e fenn, vagy sem. Az IP-CS inicializálásával az IP Terminál karbantartó konzollal konfigurált beállítások visszaállnak a gyári alapértelmezésre. Ha további részletekre kíváncsi, olvassa el a D Információk az IP Terminál karbantartó konzolról fejezetet. Az IP-CS inicializálása alatt nem lehet hívásokat kezdeményezni sem fogadni, és a folyó beszélgetések elbomlanak. 1. Kapcsolja az Inicializált üzemmód kapcsolót OFF (Ki) állásból ON (Be) helyzetbe. DIP kapcsoló OFF (Ki) ON (Be) Inicializált üzemmód kapcsoló 2. Adja rá a táplálást az IP-CS-re egy hálózati adapter, PoE hub vagy PoE adapter használatával (kapcsolja be az IP-CS-t). 3. Miközben a LED kijelző pirosan villog (Közepes sebességű villogás: 120-szor percenként), kapcsolja az Inicializált üzemmód kapcsolót OFF (Ki) állásból ON (Be) helyzetbe. Megjegyzés Amikor a LED kis időre kialszik, majd piros fénnyel villog, az incializálás befejeződött. Rövid telepítési útmutató 67

68 A Hálózatkezelés A Hálózatkezelés DHCP (Dynamic Host Configuration Protocol - Dinamikus állomáskonfiguráló protokoll) szerver Egy VoIP hálózaton keresztüli kommunikáció létrehozásához az IP-CS-ekhez és az alközponthoz IP címeket kell kijelölni, hogy azonosítani lehessen elérési útjukat a hálózaton. Noha ezeket az IP címeket ki lehet jelölni manuálisan, de az IP cím információ automatikus kijelöléséhez a DHCP szerver is használható. Egy DHCP szerver használata lehetővé teszi, hogy az IP címek kiosztását központilag kezelje és automatizálja. Amikor az IPCMPR/DSP kártyák a hálózathoz csatlakoznak Amikor egy IP-CS a hálózathoz csatlakozik IP cím információ kérés IP cím információ kérés IPCMPR/DSP kártyák Jelölje ki az IPCMPR/DSP kártyák IP cím információját DHCP szerver Jelölje ki az IP-CS IP cím információját IP-CS Figyelmeztetés Az alközpont nem tud DHCP szerverként működni. Az IP-CS-ek DHCP kliens funkciójának használatához a hálózatban szükség van egy, a fentiekben látható DHCP szerverre. Az IP-CS nem tud IP címeket kérni egy másik LAN-on lévő (egy IP hálózaton keresztül csatlakozó) DHCP szervertől. Csak az ugyanazon a LAN-on lévő DHCP szervertől tudnak IP címeket fogadni. Ezért amikor az IP-CS-ek több LAN-on helyezkednek el, mindegyik LAN-on szükség van egy DHCP szerverre. Ha a LAN-on nincs DHCP szerver, akkor az adott LAN-on lévő IP-CS-ek IP címeit manuálisan kell kiosztani. 68 Rövid telepítési útmutató

69 B Csomagvezérlő szolgáltatások B Csomagvezérlő szolgáltatások Dzsitter puffer Amikor a beszédhang jeleket csomagokká alakítják és továbbítják, az egyes csomagok a hálózaton eltérő utakat tehetnek meg, és különböző időzítéssel érkeznek meg a célállomásra. Ezt hívják dzsitternek, és ez beszédminőség romlást okozhat. A dzsitter problémák kompenzálásához a dzsitter puffer ideiglenesen összegyűjti a csomagokat a feldolgozáshoz. A dzsitter puffer méretének beállítását olvassa el a PC programozási útmutatóban a 3.4 [1-1] Slot (Kártyahely) Card Property (Kártya tulajdonság) - IPCMPR VoIP-DSP Option (VoIP-DSP opció) fejezetben, vagy az alközpontja on-line súgójában. Beszédhang érzékelés (Voice Activity Detection - VAD) A VAD a néma periódusok érzékelésével és a hálózathoz elküldendő beszédszünet csomagok kiszűrésével fenntartja a sávszélességet. Ez a szolgáltatás engedélyezhető illetve letiltható a G.711 kodeknél. A VAD szolgáltatás konfigurálását olvassa el a PC programozási útmutatóban a 3.21 [1-1] Slot (Kártyahely) Port Property (Port tulajdonság) - Virtual IPCS (Virtuális IPCS) Voice Activity Detection (Beszédhang érzékelés) a G.711-nél fejezetben, vagy az alközpontja on-line súgójában. Figyelmeztetés Ha egy adott kodeknél használni kívánja a VAD szolgáltatást, feltétlenül engedélyezze azt a helyi és a távoli átjáró (gateway) eszközben lévő kodeknél is. Rövid telepítési útmutató 69

70 C Útmutatás a VoIP telepítéshez C Útmutatás a VoIP telepítéshez C.1 VoIP követelmények Sávszélesség értékelés Amikor IP-CS-eket használ, biztosítania kell, hogy az alkalmazott IP hálózat elegendő sávszélességgel rendelkezzen a VoIP kommunikáció fenntartásához. Ha a VoIP kommunikációhoz szükséges sávszélesség mértéke nagyobb, mint amit a hálózat nyújtani tud, akkor engedményeket kell tenni a beszédminőség rovására. Továbbá káros hatása lehet az ugyanazt a hálózatot használó egyéb alkalmazások (pl. az vagy web alkalmazások) teljesítményére is. Ezért a sávszélesség követelmények felmérésekor elővigyázatosnak kell lenni. Közölje a hálózati rendszergazdával a szükséges sávszélességet, és győződjön meg róla, hogy a hálózat még a maximális hálózati forgalom mellett is biztosítani tudja a VoIP kommunikációt. Egy IP-CS-en át zajló híváshoz szükséges sávszélesség A szükséges sávszélesség függ attól, hogy milyen kodek kombinációt és csomagküldési intervallumokat használ. A beszédminőség szempontjából vegye figyelembe a kodekek típusára és a csomagküldési intervallumokra vonatkozó, alábbi pontokat: A kodekek beszédminősége a következők szerint változik: G.711 (Kiváló), G.729A (Gyengébb)*1 Minél rövidebb a csomagküldési intervallum, annál jobb a beszédminőség. Az IP-CS-ek minél jobb hangminőséget biztosítanak, annál nagyobb sávszélességet igényelnek. * 1 Amikor az egyes felek által előnyben részesített kodekek különbözőek, a hívás a gyengébb kodek használatával jön létre. Ha például a hívó a G.711-et, a hívott viszont a G.729A-t részesíti előnyben, akkor a hívás a G.729A használatával jön létre. Kodek Csomagküldési intervallum 20 msec 30 msec 40 msec 60 msec G ,2 kbps 79,5 kbps G.729A 31,2 kbps 23,5 kbps 19,6 kbps 15,7 kbps Az egyes virtuális IP-CS kártyákhoz szükséges sávszélesség Ahhoz, hogy az összes IP-CS egyidejűleg kezelhesse a hívásokat, mindig rendelkezésre kell állnia a maximális számú, csatlakoztatott IP-CS-sel rendelkező, virtuális IP-CS kártya által igényelt sávszélességnek. Az alábbiakban megadjuk az egyes virtuális IP-CS kártyákhoz szükséges sávszélesség nagyságának kiszámítási formuláját. Szükséges sávszélesség = (Egy IP-CS-en zajló hívás sávszélessége x 4) Hálózati konfiguráció Ki kell értékelnie a meglévő hálózat struktúráját, hogy megvizsgálja, megvalósítható-e egy VoIP hálózat. A kiértékelendő pontok az alábbiak: Az IP hálózat vezérelt hálózat? A VoIP hálózatot egy vezérelt IP hálózaton, például keret-átjátszón, bérelt vonalon vagy IP-VPN-en (Virtual Private Network Virtuális zártcélú hálózaton) kell megvalósítani. Egy vezérlés nélküli hálózat, például az Internet (beleértve egy Internet VPN-t), nem használható VoIP hálózati alkalmazáshoz, mert az adatátviteli késleltetések és veszteségek tetemes hangminőség romlást okozhatnak. Lehetséges állandó IP címzés fenntartása? A hálózatban lévő IP-CS-ek a VoIP kommunikációt mindig az alközponton keresztül hajtják végre. Ezért az alközponthoz állandó IP címeket kell kiosztani, amelyeket a hálózatban lévő, minden egyes IP-CS-be be kell programozni. 70 Rövid telepítési útmutató

71 C Útmutatás a VoIP telepítéshez Figyelmeztetés Amikor nem használ DHCP szervert (amely automatizálja a hálózatban lévő eszközök IP címzését), az összes IP-CS-nél engedélyezni kell az állandó (statikus) IP címzést. Csak egyetlen irányító (router) biztosítja a hozzáférést az IP hálózathoz? Egy kettős hálózatban az alábbi ábrán látható, 2 irányító (router) biztosítja a hálózathoz való hozzáférést. Hálózat hozzáférési pontként azonban csak egy (1) router használható. Ezért az alábbi ábrán, ha az A router, amelynek IP címe az alközpont és az IP-CS-ek alapértelmezett átjárójának IP címeként van kijelölve, meghibásodik, akkor a VoIP kommunikáció többé már nem lehetséges; ezek az IP hálózat eléréséhez nem kapcsolják át az alapértelmezett irányítójukat az A routerről a B routerre. IP hálózat Router A Router B Az alközpont alapértelmezett átjárója: Router A Az IP-CS alapértelmezett átjárója: Router A Rövid telepítési útmutató 71

72 C Útmutatás a VoIP telepítéshez A hálózati eszközök megfelelően vannak elhelyezve a hatékony VoIP kommunikációhoz? Az átviteli késleltetések szüneteket és megszakadást okozhatnak a VoIP kommunikációban. Minél több a hálózati eszköz (pl. irányítók és kapcsoló hubok) az alközpont és az IP-CS-ek, illetve az IP hálózati interfész között, annál hosszabbak az átviteli késleltetések. Ez azért van így, mert egy adott nagyságú késleltetés elkerülhetetlen, amikor a csomagok áthaladnak az egyes hálózati eszközökön. A szükségtelen késleltetések megakadályozáshoz javasoljuk, hogy az alközpontot a lehető legközelebb csatlakoztassa az IP-CS-ekhez és az IP hálózati interfészhez, azért, hogy a hálózati eszközök számát a minimumon tartsa. Irányító (Router) IP hálózat Irányító (Router) Switching (kapcsoló) hub Switching (kapcsoló) hub Switching (kapcsoló) hub Hálózati eszközök Fel kell becsülni a meglévő hálózatban használt hálózati eszközöket, hogy megvizsgálja, megvalósítható-e egy VoIP hálózat. A kiértékelendő pontok az alábbiak: A tűzfal megfelelően átengedi a csomagokat? Ha a VoIP hálózat tűzfalat tartalmaz, a tűzfalat megfelelően konfigurálni kell, hogy az az alábbi táblázatban felsorolt VoIP csomagokat átengedje a hálózaton anélkül, hogy a szűrők blokkolnák őket. További információért forduljon a hálózati rendszergazdájához. [IP csomagok az IPCMPR/IPCEMPR kártyától és az IP-CS-ektől] Protokoll Leírás TCP/UDP Alapértelmezett port szám RTP (IP-CS) Karbantartás (IPCMPR/ IPCEMPR) Karbantartás (IP-CS) MGCP (IPCMPR/ IPCEMPR) MGCP (IP-CS) DHCP (IPCMPR/ IPCEMPR) DHCP (IP-CS) Real-time Transport Protocol (Valósidejű átviteli protokoll). Hang-adatátvitelre használatos. Panasonic rendszerprotokoll. A következőkre szolgál: kommunikációs paraméterek egyeztetése az alközponttal, ország/körzet adatok letöltése, az alközponti kapcsolat ellenőrzése valamint hibaüzenetek bejelentése és statisztikai információk küldése az alközpontnak. Media Gateway Control Protocol (Média átjáró vezérlő protokoll). Hívásvezérlő adatok és LCD/LED adatok átvitelére szolgál. Dynamic Host Configuration Protocol (Dinamikus állomáskonfiguráló protokoll). IP cím vételére szolgál egy DHCP szervertől. UDP UDP UDP 9301 UDP UDP 2427 UDP 67 UDP Rövid telepítési útmutató

73 C Útmutatás a VoIP telepítéshez Protokoll Leírás TCP/UDP Alapértelmezett port szám FTP (Port üzemmód) File Transfer Protocol (Fájl átviteli protokoll). A programverzió frissítésére szolgáló adatfájl vételére használatos egy FTP szervertől. TCP 21 Használ 2-es vagy magasabb rétegbeli kapcsolókat? Az ismétlő hubok használata növeli a hálózati terhelést, és így a beszédminőség romlását eredményezi. A kiváló hangminőség biztosításához csak 2-es vagy magasabb rétegbeli kapcsolókat használjon. A 2-es vagy magasabb rétegbeli kapcsolók használata az IP-CS-ek csatlakoztatásánál is nyomatékosan ajánlott. Figyelmeztetés Ne feledje, hogy az IPCMPR/IPCEMPR kártyához csatlakozó kapcsoló hub portját úgy kell beállítani, hogy Auto Negotiation (Automatikus egyeztetés) üzemmódban működjön. Category 5 (CAT 5) vagy a feletti kategóriás kábeleket használ? Amikor hálózati eszközöket csatlakoztat, okvetlenül CAT 5 (vagy a feletti kategóriás) kábeleket használjon. Ha más típusú kábeleket használ, a kommunikáció esetleg nem valósul meg normális módon. Rövid telepítési útmutató 73

74 C Útmutatás a VoIP telepítéshez C.2 VoIP követelmények ellenőrzőlista Használja az alábbi csekklistákat annak megvizsgálására, hogy meg tudja-e valósítani a VoIP hálózatot. Az aláhúzott, félkövér betűvel szedett válaszok a vonatkozó opciókhoz megkívánt válaszok. Sávszélesség értékelés Szám Kérdés Válasz Megjegyzés Ref. 1 A hálózat elegendő sávszélességgel rendelkezik a VoIP kommunikáció támogatásához? Győződjön meg róla, hogy a VoIP kommunikációhoz a ténylegesen szükségesnél nagyobb sávszélesség áll rendelkezésre. Igen Nem IP hálózat sávszélesség = kbps A VoIP-hoz rendelkezésre álló sávszélesség = kbps A VoIP-hoz szükséges sávszélesség = kbps 70. old. Hálózati konfiguráció Szám Kérdés Válasz Megjegyzés Ref. Az IP hálózat vezérelt hálózat? Az IP hálózat típusa: 2-a Győződjön meg róla, hogy vezérelt IP hálózatot, például keret-átjátszót, bérelt vonalat, vagy IP- VPN-t (Virtual Private Network Virtuális zártcélú hálózatot) használ. Az IPCMPR/ IPCEMPR kártya nem az Interneten (beleértve az Internet VPN-t is) való használatra készült. Igen Nem 70. old. 2-b Lehetséges állandó IP címzés fenntartása? 2-c Csak egyetlen irányító (router) biztosítja a hozzáférést az IP hálózathoz? 2-d A hálózati eszközök megfelelően vannak elhelyezve a hatékony VoIP kommunikációhoz? Javasoljuk, hogy az alközpontot a lehető legközelebb csatlakoztassa az IP-CS-ekhez és az IP hálózati interfészhez. Hálózati eszközök Igen Nem Igen Nem Igen Nem 70. old. 71. old. 72. old. Szám Kérdés Válasz Megjegyzés Ref. 3-a A tűzfal megfelelően átengedi a csomagokat? Ha tűzfalat alkalmaz, biztosítsa, hogy a tűzfal megfelelően legyen konfigurálva, hogy a VoIP csomagokat anélkül engedje át a hálózaton, hogy szűrők blokkolnák őket. Igen Nem Tűzfal típus: 72. old. 74 Rövid telepítési útmutató

75 C Útmutatás a VoIP telepítéshez Szám Kérdés Válasz Megjegyzés Ref. Használ 2-es vagy magasabb rétegbeli kapcsolókat? Kapcsoló típus: 3-b Ne használjon ismétlő hubokat, mert azok növelik a hálózati terhelést. Azt se feledje, hogy az IPCMPR/IPCEMPR kártyához csatlakozó kapcsoló hub portját úgy kell beállítani, hogy Auto Negotiation (Automatikus egyeztetés) üzemmódban működjön. Igen Nem 73. old. 3-c Category 5 (CAT 5) vagy a feletti kategóriás kábeleket használ? Igen Nem 73. old. Rövid telepítési útmutató 75

76 D Információk az IP Terminál karbantartó konzolról D Információk az IP Terminál karbantartó konzolról Paraméterek Hálózati beállítások Paraméter Értéktartomány DHCP kliens Letiltva, Engedélyezve IP cím Alhálózat maszk (kivéve a és ) Alapértelmezett átjáró (gateway) Alközpont IP cím Port beállítások Paraméter Értéktartomány PTAP szerver port szám PTAP kliens port szám DHCP szerver port szám 67, DHCP kliens port szám 68, FTP szerver vezérlő port szám 21, FTP kliens vezérlő port szám 0, FTP kliens adatport szám 0, Szolgáltatás-minőség Paraméter Értéktartomány Diffserv Letiltva, Engedélyezve Diffserv DS mező Verzió Paraméter Értéktartomány MAC cím LDR verzió BIND verzió 00:00:00:00:00:00 FF:FF:FF:FF:FF:FF Verzió szám Verzió szám 76 Rövid telepítési útmutató
