1 Használati útmutató Sarokcsiszoló, T-WS W Rend. sz oldal

2 Tartalomjegyzék oldal 1. Bevezetés A szimbólumok magyarázata Rendeltetésszerű használat A szállítás tartalma Biztonsági tudnivalók...6 a) Munkahelyi biztonság...6 b) Elektromos biztonság...6 c) Személyek biztonsága...7 d) Az elektromos szerszám alkalmazása és kezelése...7 e) Szerviz...8 f) Biztonsági tudnivalók a sarokcsiszolóhoz Kezelő szervek Használat a) Szerelés b) Üzembe helyezés c) Működtetés Hibakeresés Karbantartás és tisztítás a) Tisztítás b) Zsírzás Eltávolítás Megfelelőségi nyilatkozat (DOC) Műszaki adatok a) Tudnivalók b) Figyelmeztetés

3 1. Bevezetés Tisztelt Vásárlónk! Köszönjük, hogy ezt a készüléket választotta. A készülék megfelel a nemzeti és az európai törvényi követelményeknek. A készüléknek ebben az állapotban való megtartására és a veszélytelen használat biztosítására a felhasználó köteles ezt a használati útmutatót figyelembe venni! Ez a használati útmutató ehhez a készülékhez tartozik. Az útmutató fontos tudnivalókat tartalmaz a használatba vételhez és a kezeléshez. Legyen tekintettel erre, amikor a készüléket másnak továbbadja. Őrizze meg tehát a használati útmutatót, hogy szükség esetén fellapozhassa. Műszaki kérdéseire az alábbi elérhetőségek valamelyikén kaphat választ: Németország: Ausztria: Svájc:

4 2. A jelképek magyarázata A használati útmutatóban és/vagy a készüléken a következő szimbólumokat alkalmazzák: A háromszögbe foglalt villámjelet akkor használjuk, ha az egészséget fenyegeti veszély, pl. áramütés. A háromszögbe foglalt felkiáltójel különleges tudnivalókra hívja fel a figyelmet. Mindig figyelmesen olvassa el ezeket az információkat. Kérjük olvassa át figyelmesen a használati útmutatót. Megfelel az európai irányelvek általánosságban alkalmazandó biztonsági előírásainak. II. érintésvédelmi osztályú készülék - kettős szigetelés - nincs szükség földelt dugóra. A hibás és/vagy nem használható elektromos vagy elektronikus készülékeket környezetbarát módon kell leadni újrahasznosítás céljából. A hálózati dugót haladéktalanul húzza ki a csatlakozóaljzatból, amennyiben a csatlakozó vezeték sérül vagy karbantartást kell elvégezni a készüléken. Viseljen szemvédőt. Viseljen porvédő maszkot. A nyíl jelkép arra utal, hogy a szöveg különleges tippeket és utasításokat tartalmaz a kezelésre vonatkozóan. 4

5 3. Rendeltetésszerű használat Ez a készülék a rendeltetésszerű használatához megfelel a technika jelenlegi állásának valamint a piacra vezetésének idejében érvényes biztonsági követelményeknek. A készülék kizárólag nem professzionális célra használható fém- és kő anyagok csiszolásához és szétválasztásához, víz nélkül. A gépet a használati útmutatóban megadottak betartásával kell működtetni. A készülék ipari célokra nem alkalmas. Minden más felhasználás nem megengedett. Az eszköz helytelen használata vagy módosítása vagy olyan alkatrészek használata, amelyeket a gyártó nem tesztelt és nem engedélyezett, előre nem látható károkat okozhat! A tervezett felhasználástól eltérő és a jelen használati útmutatóban nem ismertetett felhasználás nem megfelelő használatnak minősül, és mentesíti a gyártót jogi felelősségétől. 4. A szállítás tartalma Sarokcsiszoló Kiegészítő markolat 1 db Belső hatlap kulcs 1 db csiszolókorong védő 1 db kézvédő Használati útmutató Ellenőrizze a szerszámot és a tartozékokat kicsomagolást követően, és ne használja a szerszámot, ha az hibás. Aktuális használati útmutatók Töltse le az aktuális használati útmutatókat a weboldalról, vagy szkennelje be az ott megjelenített QR-kódot. Kövesse a web-oldal útmutatásait. 5

6 5. Biztonsági tudnivalók Figyelem: Olvassa el az összes figyelmeztetést és utasítást. A biztonsági előírások és használati utasítások betartásának elmulasztása elektromos áramütést, tüzet és / vagy súlyos sérülést okozhat. ŐRIZZEN MEG MINDEN BIZTONSÁGI ELŐÍRÁST ÉS HASZNÁLATI ÚTMUTATÓT! A biztonsági tudnivalókban használt "elektromos szerszám" kifejezés hálózatról üzemeltetett elektroos szerszámokra (hálózati kábellel) vagy akkuval működő elektromos szerszámokra (hálózati kábel nélkül) vonatkozik. a) Munkahelyi biztonság Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlen és megvilágítatlan munkahelyek baleseti források lehetnek. Ne dolgozzon elektromos szerszámokkal robbanásveszélyes olyan robbanásveszélyes környezetban, amiben éghető folyadékok, gázok vagy porok vannak. Az elektromos szerszámok szikrát képeznek, ami képes a port vagy a gőzöket meggyújtani. Tartsa távol a gyermekeket és a nézelődöket az elektromos szerszám használatakor. Ha valami eltereli a figyelmét, elveszítheti az uralmát a készülék felett. b) Elektromos biztonság Egy elektromos szerszám csatlakozó dugójának illeszkednie kell a csatlakozóaljzatba. A hálózati csatlakozódugót semmilyen módon nem szabad átalakítani. Ne használjon adapterdugót védőföldeléses elektromos szerszámokhoz. Az eredeti állapotban alkalmazott hálózati csatlakozódugók és megfelelő dugaszaljak csökkentik az áramütés kockázatát. Ne érjen hozzá földelt felületekhez, úgymint csövek, fűtőtestek, kályhák és hűtőgépek. Fokozott az áramütés veszélye, ha az Ön teste földelve van. Tartsa távol az elektromos szerszámokat esőtől vagy nedvességtől. Ha víz kerül az elektromos szerszámba, megnövekszik az elektromos áramütés veszélye. Ne használja a kábelt rendeltetésével ellentétesen, ne szállítsa a kábelnél fogva az elektromos szerszámot azzal ne akassza fel és ne húzza ki általa a dugaszolót az aljzatból. Óvja a kábelt forróságtól, olajtól, éles sarkoktól vagy mozgó géprészektől. Sérült vagy elcsavarodott kábelek növelik az elektromos áramütés veszélyét. Ha elektromos szerszámmal szabadban dolgozik, csak kültérre engedélyezett hosszabbító kábelt használjon. Kültéri használatra alkalmas hosszabbítókábel alkalmazása csökkenti az elektromos áramütés veszélyét. Ha elkerülhetetlen az elektromos szerszám nedves környezetben való használata, alkalmazzon hibaáram-védőkapcsolót. Ha elkerülhetetlen az elektromos szerszám nedves környezetben való használata, alkalmazzon hibaáram-védőkapcsolót. 6

7 c) Személyek biztonsága Járjon el figyelmesen, figyeljen arra, amit tesz és ésszerűen dolgozzon az elektromos szerszámmal. Ne használja a készüléket, ha fáradt, vagy kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Egy figyelmetlen pillanat az elektromos szerszám használata közben komoly sérüléshez vezethet. Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. Személyi védőfelszerelés, például porvédő maszk, csúszásgátló biztonsági cipő, védősisak vagy fülvédő viselete, a használat körülményeitől függően csökkenti a sérülésveszélyt. Kerülje el a készülék véletlen működésbe lépését. Győződjön meg róla, hogy az elektromos szerszám ki van kapcsolva, mielőtt a tápellátásra és/vagy az akkura csatlakoztatja, felveszi vagy viszi. Ha az elektromos szerszám szállításakor az ujját a kapcsolón tartja, vagy a készüléket bekapcsolt állapotban csatlakoztatja az elektromos hálózathoz, balesetek következhetnek be. Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Egy forgó készülékrészen lévő szerszám vagy csavarkulcs sérüléseket okozhat. Ne alkalmazzon instabil testtartást. Álljon biztosan a lábán, és legyen mindig egyensúlyban. Ezáltal a készüléket váratlan helyzetben jobban kézben tudja tartani. Viseljen alkalmas öltözéket. Ne viseljen bő ruházatot és ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A laza öltözéket, ékszert vagy a hosszú hajat a mozgó alkatrészek könnyen elkaphatják. Ha van felszerelve porelszívó és porfogó berendezés, győződjön meg arról, hogy csatlakoztatva vannake és be vannak-e kapcsolva. Porelszívás alkalmazásával csökkenthető a por általi veszélyeztetettség. d) Az elektromos szerszám alkalmazása és kezelése Ne terhelje túl az elektromos szerszámot. Használjon a célnak megfelelő elektromos szerszámot. A megfelelő elektromos szerszámmal az adott teljesítmény tartományban jobban és biztonságosabban dolgozik. Ne használjon hibás kapcsolójú elektromos szerszámot. Egy be- vagy ki nem kapcsolható elektromos szerszám veszélyes és meg kell javíttatni. Húzza ki a hálózati dugót a csatlakozóaljzatból és/vagy távolítsa el az akkut az elektromos szerszámból, mielőtt elvégzi a készülék beállításait, kicseréli az alkatrészeket vagy leteszi a szerszámot. Ezekkel az óvintézkedésekkel megakadályozza a készülék véletlen beindulását. A használaton kívüli elektromos szerszámokat tárolja gyerekek által el nem érhető helyen. Ne engedje át az elektromos szerszám használatát olyan személyeknek, akik abban nem járatosak, vagy a jelen útmutatót nem olvasták. Az elektromos szerszámok veszélyesek, ha gyakorlatlan személyek használják. Gondosan ápolja elektromos szerszámait. Ellenőrizze, hogy a mozgó alkatrészei kifogástalanul működnek, nem szorulnak, nincsenek eltörve, vagy nem sérültek annyira, hogy az az elektromos szerszám működését befolyásolja. A sérült alkatrészeket az elektromos szerszám használata előtt javíttassa meg. Sok baleset rosszul karbantartott elektromos szerszámra vezethető vissza. 7

8 Tartsa élesen és tisztán a vágó szerszámokat. A gondosan ápolt vágó szerszámok éles vágóéllel kevésbé akadnak el és könnyebben vezethetők. Használja az elektromos szerszámokat, tartozékokat, betét szerszámokat stb. a jelen használati útmutató szerint, figyelembe véve a munkakörülményeket és az elvégzendő munkát. Az elektromos kéziszerszámok eltérő célokra történő használata veszélyes helyzeteket eredményezhet. e) Szerviz Az elektromos szerszámot csak képzett szakemberrel és eredeti alkatrészekkel javíttassa. Ezzel gondoskodik arról, hogy megmarad az elektromos szerszám biztonsága. f) Biztonsági tudnivalók a sarokcsiszolóhoz A készülék szellőzőnyílásai soha ne legyenek letakarva! Mindig rögzítse a munkadarabot szorító szerkezettel vagy satuval. Soha ne tartsa kézben a munkadarabot. Mindig az elvégzendő munkához megfelelő csiszolókorongot használjon. Soha ne használjon olyan csiszolókorongot, aminél a megengedett fordulatszám kisebb az elektromos szerszám legmagasabb fordulatszámánál. Soha ne használjon túl nagy korongot. Soha ne használjon sérült vagy elhasznált korongot, vagy olyan korongot, ami nem illeszkedik pontosan a korongtartó orsóra. Soha ne használjon adapter gyűrűt vagy hasonlót az olyan tárcsa rögzítéséhez, aminek a lyuka túl nagy a csiszoló orsóhoz. Soha ne vigye a kezét vagy az ujját a forgó sarokcsiszoló közelébe. Tartsa távol a hálózati kábelt a munkaterülettől. Ne hagyja, hogy a sarokcsiszoló és a markolata olajjal, zsírral, vízzel vagy más folyadékkal érintkezzen. Soha ne tegye le a sarokcsiszolót, mielőtt a betét szerszám teljesen nyugalmi állapotba nem kerül. Ne fogja meg a munkadarabot vagy a fém befogókat addig, amíg azok le nem hűltek. Ne használja a sarokcsiszolót magnéziumból készült munkadarabokhoz. 8

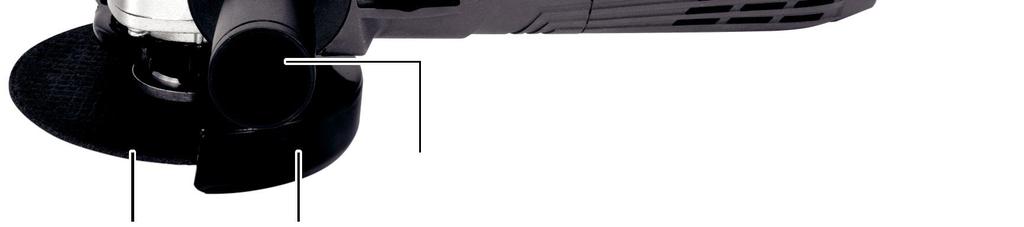

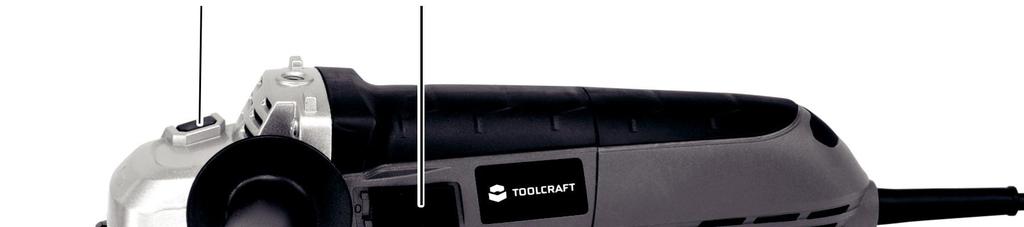

9 6. Kezelőszervek A. ábra Be-/kikapcsoló 2 Kiegészítő markolat 3 Védőtakaró a csiszolóhoz 4 Csiszolókorong 5 Rögzítő csavar a védőtakaróhoz 6 Orsó reteszelő gomb 9

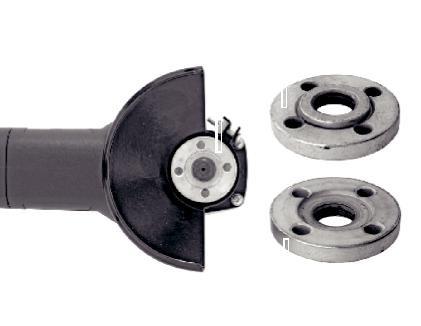

10 7. Használat a) Szerelés A kieészítő markolat szerelése 1 Lásd a B ábrát. A kiegészítő markolat a meghajtó gombtól balra [1] és jobbra [2] is felhelyezhető. Csavarozza fel a kiegészítő markolatot a készülék menetes furatába. B. ábra 2 Megengedett csiszoló szerszámok A csiszoló szerszám megengedett fordulatszámának vagy kerületi sebességének meg kell felelnie az alábbi táblázatnak. Ezért vegye figyelembe a csiszoló szerszám etikettjén található megengedett fordulatszámot vagy kerületi sebességet. Mindig a csiszoló szerszámokhoz tartozó távtartó korongokat használja: ezeket a csiszoló szerszám és a tartó perem közé kell helyezni és legalább olyan nagynak kell lenniük mmint a perem érintkező felületének. Menetes betéttel rendelkező csiszoló szerszám használata esetén győződjön meg róla, hogy az orsó vége semmi esetre sem érintheti meg a sarokcsiszoló lyukacsos lemezét. A menetes betéttel rendelkező csiszoló szerszámokat úgy kell a csiszoló orsóra csavarozni, hogy a csiszoló orsó menetének vége a csiszoló orsó peremén üljön. Csiszoló szerszám szerelése Balesetveszély! Ne használjon sérült csiszoló szerszámokat. A csiszoló szerszám szerelése előtt ellenőrizze, hogy azon nincs repedés vagy más sérülés. Csak olyan csiszoló szerszámokat használjon, amiknek a megengedett fordulatszáma legalább olyan magas mint az elektromos szerszám üresjárati fordulatszáma. Balesetveszély! A csiszoló szerszám megengedett átmérőjét mindig be kell tartani. Balesetveszély! Csak a megmunkálandó anyaghoz megengedett csiszolótestet használjon. Ld. a C ábrát. Tartsa a szerszám tetején lévő tengely-reteszelő gombot lenyomva. 7 1 Csavarja fel a szorítóanyát (7). Helyezze a csiszoló szerszámot az orsóra. Vegye figyelembe a csiszoló szerszám szükséges szerelési helyzetét. Helyezze fel a szorító anyát az orsóra. Vegye figyelembe a szorító anya szerelési pozícióját: A perem a csiszoló szerszámtól elfelé néz: vékony tárcsákhoz, pl. C. ábra 2 vágótárcsákhoz. A perem a csiszoló szerszám felé néz: vastagabb korongokhoz, pl. csiszolókorongokhoz.

11 10

12 Tartsa lenyomva az orsó-reteszelő gombot és húzza meg a szorító anyát a szállított kétlyukú kulccsal. b) Üzembe helyezés Lásd az A ábrát. A védőtakaró beállítása A védőtakarót úgy kell beállítani, hogy a szikrák vagy forgácsok ne repülhessenek a kezelő felé. Lazítsa meg a csavart (5). Állítsa be a védőtakarót. Ezután húzza meg újra a csavart (5). c) Használat Balesetveszély! Hagyja, hogy a készülék használat után néhány másodpercig üresjáratban forogjon. Ha rezgéseket észlel, azonnal ki kell cserélni a csiszoló szerszámot. Balesetveszély! A készüléket csak a kiegészítő markolattal, és helyesen beállított védőtakaróval szabad használni. Bekapcsolás előtt megvizsgálandók Ellenőrizze a készülék biztonságát: Ellenőrizze a látható meghibásodásokat. Ellenőrizze, hogy az összes készülék rész helyen van rögzítve. Be-/kikapcsolás Balesetveszély!Kikapcsolást követően a készülék még néhány másodpercig tovább működik. Várjon, amíg a csiszoló szerszám nyugalmi állapotba kerül, mielőtt leteszi a készüléket. A tápellátás megszakításakor kiold az újra- felpörgés elleni védelem. Ez megakadályozza az elektromos szerszám kontrollálatlan újra felpörgését a tápellátás visszakapcsolását követően. Lásd a D ábrát. Az ismételt üzembe helyezéshez a készüléket először ki kell kapcsolni a be-/kikapcsolóval majd ismét be kell kapcsolni. -- Bekapcsolás: Nyomja meg a be-/kikapcsolót (1) és tolja azt 2 1 ugyanekkor előre addig, amíg az [1] állásba bepattan. -- Kikapcsolás: Nyomja meg röviden a be-/kikapcsolót (1), hogy visszaugorjon a [0] állásba. D. ábra 11

13 Használati tudnivalók Balesetveszély! Soha ne használjon vágó tárcsát durva csiszoláshoz. Balesetveszély!A csiszoló szerszám és a munkadarab munka közben nagyon felforrósodik. Ne fogja me a csiszoló szerszámokat és a munkadarabokat, mielőtt azok teljesen ki nem hűltek. Balesetveszély! Mindig a megadott felületekkel csiszoljon: Vágótárcsa: kerületi felület; Csiszolókorong: oldalfelület. Mindig fixen fogja be a munkadarabot. Ne billentse meg sosem a készüléket ha vágótárcsát használ. Soha ne fejtsen ki nyomást a készülékre. 8. Hibakeresés Ezzel a sarokcsiszolóval Ön olyan készülék birtokába jutott, amelyet a technika legújabb állása szerint állítottak elő és üzembiztos. Ennek ellenére felléphetnek problémák vagy hibák. A következő leírásokkal kezelheti a felmerülő zavarokat. Tartsa be a használati útmutató biztonsági előírásait! Probléma A készülék nem működik. Nem elegendő teljesítmény. Hibaelhárítás Ellenőrizze a hálózati kábelt, a dugót, a csatlakozóaljzatét és a biztosítékot. Forduljon kereskedőjéhez. Használjon megfelelő csiszolókorongot. Rögzítse helyesen a csiszolókorongot. 12

14 9. Karbantartás és tisztítás Az elektromos szerszámon végzett minden munkálat előtt húzza ki a hálózati dugót a csatlakozóaljzatból. Ha a hálózati csatlakozóvezeték sérült, azt a gyártónak vagy annak ügyfélszolgálatának ki kell cserélnie, hogy a biztonsági kockázatot elkerüljük. a) Tisztítás A műanyag részek tisztításához ne használjon oldószert. A legtöbb műanyag érzékeny az oldószerekre, és ha ezeket alkalmazzuk, sérülhetnek. A szennyeződéseket, szénport stb-t egy tiszta ruhával törölje le. Haladéktalanul húzza ki a hálózati dugót a csatlakozóaljzatból, amennyiben a csatlakozóvezeték sérült. Tartsa távol ezt a szerszámt esőtől. b) Zsírzás A szerszám valamennyi csapágyát megfelelően kell kenni magas minőségű kenőanyaggal, így a termék élettartama alatt további kenés nem szükséges normál üzemi körülmények között. 10. Eltávolítás Az elhasznált elektronikus készülékek értékes nyersanyagnak tekintendők, és nem valók a háztartási szemétbe! Az elhasznált készüléket az érvényes törvényi előírásoknak megfelelően kell eltávolítani. Ezzel eleget tesz törvényi kötelezettségének, és hozzájárul a környezet védelméhez! 13

15 11. Megfelelőségi nyilatkozat (DOC) A Conrad Electronic SE, Klaus-Conrad-Straße 1, D Hirschau igazolja, hogy a termék megfelel a következő irányelveknek, szabványoknak és/vagy előírásoknak. 2014/30/EU EMV irányelv EN :2006+A1:2009+A2:2011 EN :1997+A1:2001+A2:2008 EN :2014 EN : /42/EK irányelv a gépekről EN :2009+A11:2010 EN :2009+A11: /42/EK irányelv a gépekről CE jelölés a terméken Az EU megfelelőségi nyilatkozat a következő internet címen áll rendelkezésre: Kattintson egy zászló szimbólumhoz egy nyelv kiválasztásához és adja meg a termék rendelési számát a keresőmezőben. Ezután az EU megfelelőségi nyilatkozatot PDF formátumban letöltheti. 14

16 12. Műszaki adatok: Üzemi feszültség V/AC, 50 Hz Névleges felvett teljesítmény W Üresjárati fordulatszám /perc Korongátmérő... max. Ø 125 mm Zajszint LpA... 88,6 db(a); KpA=3 db(a) Zajszint LwA... 99,6 db(a); KwA=3 db(a) Vibrációs szint (K=1,5 m/s²)... Fő markolat: αh,ag= 5,734 m/s² Kiegészítő markolat: αh,ag= 6,315 m/s² a) Megjegyzés: A megadott teljes vibrációs értéket egy szabványosított mérési eljárásnak megfelelően mérjük, és az eszközök egymással való összehasonlítására használhatók. A megadott teljes vibrációs érték is felhasználható a vibrációs terhelés előre becsléséhez. b) Figyelmeztetés A rezgésszint az elektromos szerszám minden egyes használatánál attól függően változhat, hogy a szerszámot milyen módon használják. További rezgésvédelmi intézkedések meghatározása a rezgések hatásaival szemben. Munka közben viseljen kesztyűt. Korlátozza a működtetési és csiszolási időt. 15
