1 MŰANYAGOK FELDOLGOZÁSA Műanyagok kötése korszerű módszerekkel A műanyagok széles körű alkalmazását tovább bővíti, hogy a végtermékek tervezésénél számolni lehet egyes részek összekapcsolásával hegesztés, ragasztás segítségével. A csomagolástechnikában, az autóiparban, a készülékgyártásban különösen fontos ezen módszerek ismerete. Hegeszteni csak a hőre lágyuló műanyagokat lehet, a ragasztás viszont univerzális módszer: térhálós műanyagokhoz is használható. Ma már mindkét kötési módra sokféle technológia és anyag áll a szakemberek rendelkezésére. Tárgyszavak: műanyag-feldolgozás; ragasztás; hegesztés; lézer; orvostechnika. Ragasztás és hegesztés a műanyag-feldolgozásban A műanyagtermékek gyártásánál gyakran előfordul, hogy a termék túl nagy, vagy túl bonyolult ahhoz, hogy egy darabban állítsák elő, és ilyenkor ragasztást, oldószeres ragasztást, mechanikai rögzítést vagy különféle hegesztési technológiákat kell igénybe venni. Hegeszteni csak a hőre lágyuló műanyagokat lehet, a ragasztás viszont univerzális módszer: térhálós műanyagokhoz is használható. Tekintettel arra, hogy a kötések kialakításának technológiája nagyon sok mindent befolyásol, a termék fejlesztésének meglehetősen korai stádiumában kell a megfelelő technológiát kiválasztani. Éppen ezért sok műanyaggyártó (különösen a műszaki műanyagokat gyártó cégek, így a Lanxess is) részletes tanácsokat adnak felhasználóiknak, hogy termékeiket milyen módszerekkel lehet és célszerű rögzíteni. Ha oldható kötéseket kívánnak létrehozni, akkor a hagyományos mechanikai rögzítési módszerek (csavarok, csapszegek, szegecsek) kínálják a legolcsóbb megoldást. Az oldhatatlan kötések kialakítására általában az oldószeres ragasztás és a ragasztás a legolcsóbb. A kétkomponensű epoxi- és poliuretánragasztók kitűnő szilárdságot biztosítanak. A cianoakrilát ragasztók gyorsan kötnek, de káros hatással lehetnek pl. a polikarbonát (PC) alkatrészekre, különösen, ha befagyott feszültségek vannak bennük. A kétkomponensű akrilátragasztók általában jó kötési szilárdságot biztosítanak, de egyes gyorsítók, amelyeket ezekben használnak, károsíthatják a PC-ötvözeteket. Minden ragasztóválasztás előtt célszerű prototípusokon tesztelni az adott anyagot. A hegesztésnél az energiabevitel történhet mechanikus módszerekkel (pl. rezgéssel), ami megolvasztja a hegesztendő felületeket. Az ultrahangos hegesztés (amely az egyik legelterjedtebb módszer a műanyag-feldolgozásban) állandó, esztétikailag igényes kötéseket eredményez. Az adalékok (pl. erősítő- és töltőanyagok) kis mennyiségben nem zavarják a hegesztést, de pl. 30% üvegszál-tartalom felett gyenge kötést adwww.quattroplast.hu

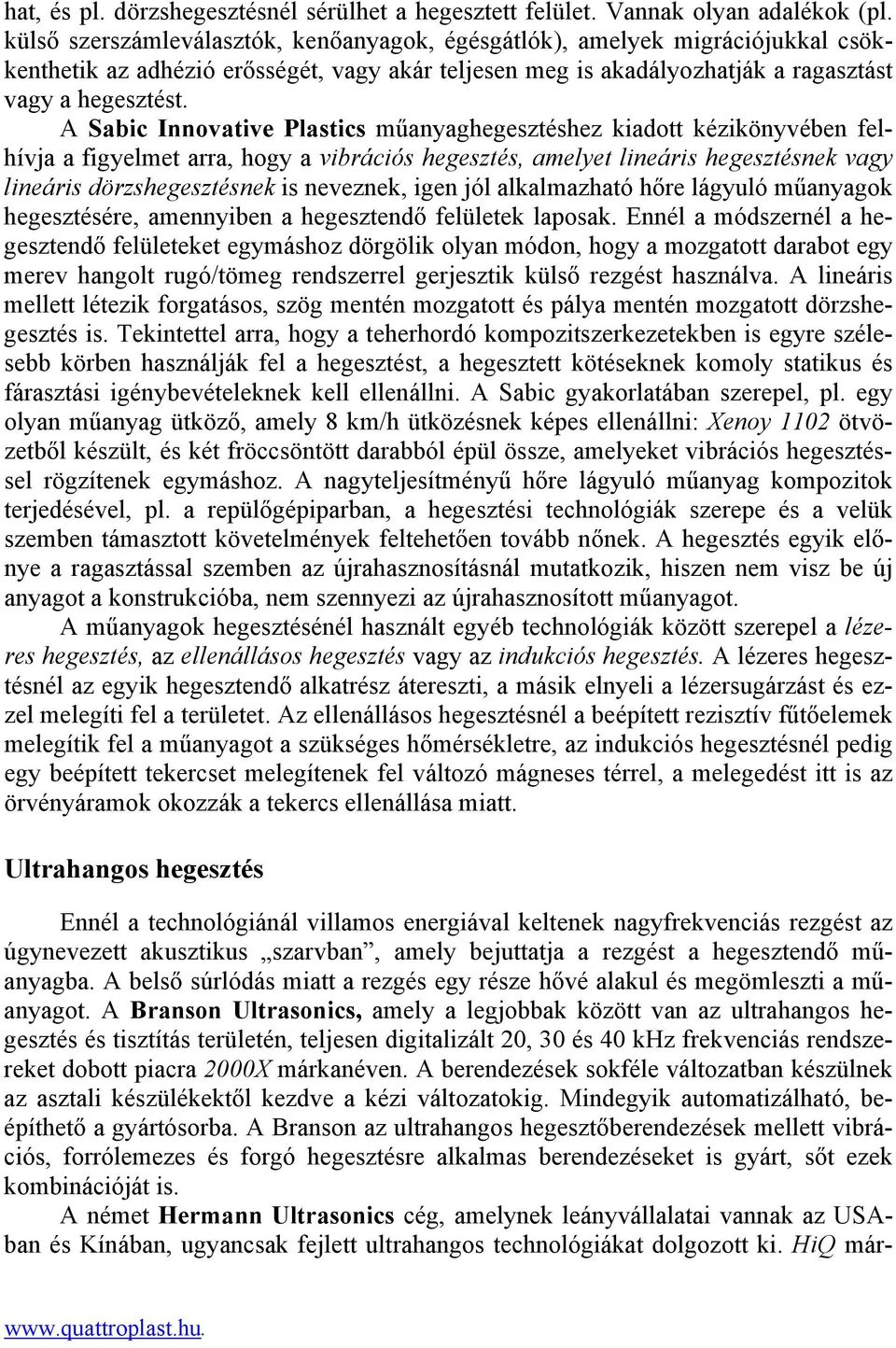

2 hat, és pl. dörzshegesztésnél sérülhet a hegesztett felület. Vannak olyan adalékok (pl. külső szerszámleválasztók, kenőanyagok, égésgátlók), amelyek migrációjukkal csökkenthetik az adhézió erősségét, vagy akár teljesen meg is akadályozhatják a ragasztást vagy a hegesztést. A Sabic Innovative Plastics műanyaghegesztéshez kiadott kézikönyvében felhívja a figyelmet arra, hogy a vibrációs hegesztés, amelyet lineáris hegesztésnek vagy lineáris dörzshegesztésnek is neveznek, igen jól alkalmazható hőre lágyuló műanyagok hegesztésére, amennyiben a hegesztendő felületek laposak. Ennél a módszernél a hegesztendő felületeket egymáshoz dörgölik olyan módon, hogy a mozgatott darabot egy merev hangolt rugó/tömeg rendszerrel gerjesztik külső rezgést használva. A lineáris mellett létezik forgatásos, szög mentén mozgatott és pálya mentén mozgatott dörzshegesztés is. Tekintettel arra, hogy a teherhordó kompozitszerkezetekben is egyre szélesebb körben használják fel a hegesztést, a hegesztett kötéseknek komoly statikus és fárasztási igénybevételeknek kell ellenállni. A Sabic gyakorlatában szerepel, pl. egy olyan műanyag ütköző, amely 8 km/h ütközésnek képes ellenállni: Xenoy 1102 ötvözetből készült, és két fröccsöntött darabból épül össze, amelyeket vibrációs hegesztéssel rögzítenek egymáshoz. A nagyteljesítményű hőre lágyuló műanyag kompozitok terjedésével, pl. a repülőgépiparban, a hegesztési technológiák szerepe és a velük szemben támasztott követelmények feltehetően tovább nőnek. A hegesztés egyik előnye a ragasztással szemben az újrahasznosításnál mutatkozik, hiszen nem visz be új anyagot a konstrukcióba, nem szennyezi az újrahasznosított műanyagot. A műanyagok hegesztésénél használt egyéb technológiák között szerepel a lézeres hegesztés, az ellenállásos hegesztés vagy az indukciós hegesztés. A lézeres hegesztésnél az egyik hegesztendő alkatrész átereszti, a másik elnyeli a lézersugárzást és ezzel melegíti fel a területet. Az ellenállásos hegesztésnél a beépített rezisztív fűtőelemek melegítik fel a műanyagot a szükséges hőmérsékletre, az indukciós hegesztésnél pedig egy beépített tekercset melegítenek fel változó mágneses térrel, a melegedést itt is az örvényáramok okozzák a tekercs ellenállása miatt. Ultrahangos hegesztés Ennél a technológiánál villamos energiával keltenek nagyfrekvenciás rezgést az úgynevezett akusztikus szarvban, amely bejuttatja a rezgést a hegesztendő műanyagba. A belső súrlódás miatt a rezgés egy része hővé alakul és megömleszti a műanyagot. A Branson Ultrasonics, amely a legjobbak között van az ultrahangos hegesztés és tisztítás területén, teljesen digitalizált 20, 30 és 40 khz frekvenciás rendszereket dobott piacra 2000X márkanéven. A berendezések sokféle változatban készülnek az asztali készülékektől kezdve a kézi változatokig. Mindegyik automatizálható, beépíthető a gyártósorba. A Branson az ultrahangos hegesztőberendezések mellett vibrációs, forrólemezes és forgó hegesztésre alkalmas berendezéseket is gyárt, sőt ezek kombinációját is. A német Hermann Ultrasonics cég, amelynek leányvállalatai vannak az USAban és Kínában, ugyancsak fejlett ultrahangos technológiákat dolgozott ki. HiQ márwww.quattroplast.hu.

3 kanevű berendezései gyors szerszámcserét tesznek lehetővé, ami gyorsítja a termelést, csökkenti az állásidőt és az energiafelhasználást. A berendezések teljesítménye 1200 és 600 W között változik, a frekvenciatartomány 20 khz 35 khz. Van egy Medialog nevű berendezésük is, amelyet tisztatérben is működtetni lehet: a bejövő levegőt nagy tisztaságúra szűrik, a kimenő levegőt pedig összegyűjtik, és ez bejuttatható a szellőző ventillátor rendszerébe. A Dukane Corp. az ultrahangos mellett ugyancsak számos egyéb (lézeres, vibrációs, forgatásos, forrólemezes) hegesztőberendezést, préseket, szerszámokat és szoftvereket kínál. Az IQ sorozatú ultrahangos hegesztő berendezések specialitása a rendkívül gyors adatfeldolgozás (0,5 ms), amelyet a cég Multi-Core nevű processzorainak használata tesz lehetővé. A feljegyzett adatok között van a teljesítmény, az energia, a távolság, az erő, a frekvencia és az idő. Mindezek a paraméterek nemcsak mérhetők, de szabályozhatók is a legfejlettebb változatokban, aminek pl. az igényes orvostechnikai alkalmazásokban van jelentősége. Az erőérzékelő automatikus nyomásszabályozást tesz lehetővé, amivel az ömledéksebességet lehet pontosan beállítani. Kör keresztmetszetű tárgyak hegesztése A forgatásos hegesztés (spin welding) tengely menti forgatást és nyomást alkalmaz a hegesztés során. Az egyik hegesztendő darabot rögzítik, a másikat forgatják hozzá képest. A súrlódás melegíti fel és olvasztja meg a felületeket. Az eredmény erős, hermetikus kötés. A Branson Ultrasonics SW300 típusú berendezése szervomotorral működik, amelynek pontossága ±0,1º, és működtethető kézi, félautomatikus és teljesen automatikus üzemmódban. A ToolTex cég olyan asztali berendezéseket gyárt, amelyek a nagy nyomaték miatt nagy átmérőjű (63,5 cm-ig) tárgyak hegesztésére is alkalmasak. A cég vállalja berendezéseinek beépítését meglevő gyártósorokba. A Plastic Assembly Systems új és használt berendezéseket kínál forgatásos hegesztéshez, ultrahangos hegesztéshez és termikus hegesztéshez. STS 2000 típusú termikus hegesztőberendezése szervomotorral biztosítja a pontos érintkezést a melegített felületekhez, hogy reprodukálható eredmények szülessenek. Különböző méretű berendezések állnak rendelkezésre kis-, közepes- és nagyméretű darabok hegesztésére. Lézeres hegesztési technológiák A lézeres hegesztés érintésmentes, rugalmasan alkalmazható kötési technológia, amely tiszta, hermetikusan záró kötéseket hoz létre minimális befagyott termikus feszültséggel, és nem maradnak vissza részecskék sem, mint a vibrációs hegesztésnél. Nagy pontosság érhető el hegesztőszerszám használata nélkül, és nincsenek fogyóeszközök sem, mint pl. hegesztőpálcák stb. A Stanmech Technologies és partnere, a Lesiter Process Technologies, Novolas márkanéven kínál lézeres hegesztőberendezéseket a kisüzemtől egészen a tömeggyártás, a nagy méretektől a finom mikroszerkezetek számára. A cég alkalmazástechnikai laboratóriumában kiértékeli a felhaszná

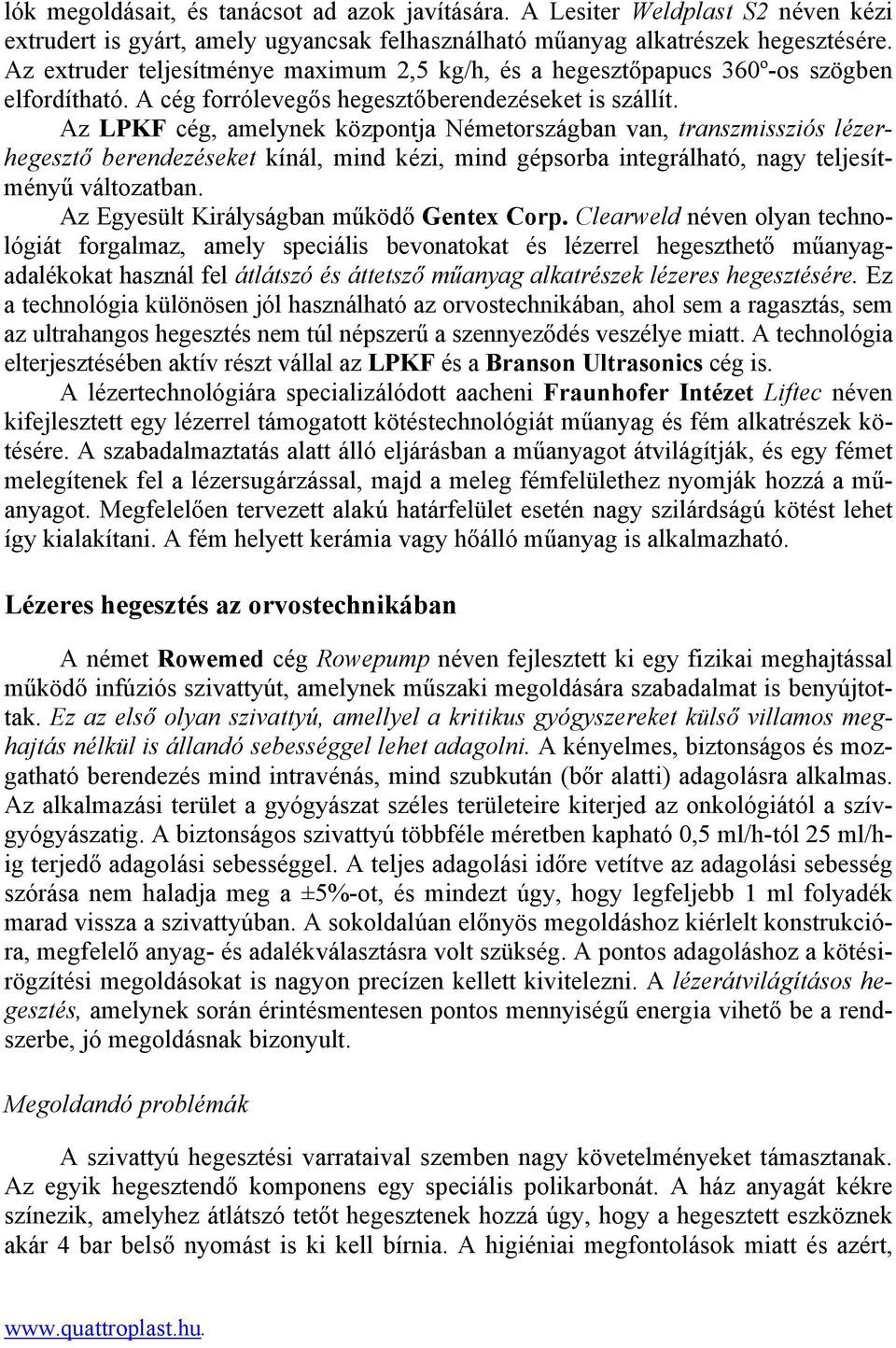

4 lók megoldásait, és tanácsot ad azok javítására. A Lesiter Weldplast S2 néven kézi extrudert is gyárt, amely ugyancsak felhasználható műanyag alkatrészek hegesztésére. Az extruder teljesítménye maximum 2,5 kg/h, és a hegesztőpapucs 360º-os szögben elfordítható. A cég forrólevegős hegesztőberendezéseket is szállít. Az LPKF cég, amelynek központja Németországban van, transzmissziós lézerhegesztő berendezéseket kínál, mind kézi, mind gépsorba integrálható, nagy teljesítményű változatban. Az Egyesült Királyságban működő Gentex Corp. Clearweld néven olyan technológiát forgalmaz, amely speciális bevonatokat és lézerrel hegeszthető műanyagadalékokat használ fel átlátszó és áttetsző műanyag alkatrészek lézeres hegesztésére. Ez a technológia különösen jól használható az orvostechnikában, ahol sem a ragasztás, sem az ultrahangos hegesztés nem túl népszerű a szennyeződés veszélye miatt. A technológia elterjesztésében aktív részt vállal az LPKF és a Branson Ultrasonics cég is. A lézertechnológiára specializálódott aacheni Fraunhofer Intézet Liftec néven kifejlesztett egy lézerrel támogatott kötéstechnológiát műanyag és fém alkatrészek kötésére. A szabadalmaztatás alatt álló eljárásban a műanyagot átvilágítják, és egy fémet melegítenek fel a lézersugárzással, majd a meleg fémfelülethez nyomják hozzá a műanyagot. Megfelelően tervezett alakú határfelület esetén nagy szilárdságú kötést lehet így kialakítani. A fém helyett kerámia vagy hőálló műanyag is alkalmazható. Lézeres hegesztés az orvostechnikában A német Rowemed cég Rowepump néven fejlesztett ki egy fizikai meghajtással működő infúziós szivattyút, amelynek műszaki megoldására szabadalmat is benyújtottak. Ez az első olyan szivattyú, amellyel a kritikus gyógyszereket külső villamos meghajtás nélkül is állandó sebességgel lehet adagolni. A kényelmes, biztonságos és mozgatható berendezés mind intravénás, mind szubkután (bőr alatti) adagolásra alkalmas. Az alkalmazási terület a gyógyászat széles területeire kiterjed az onkológiától a szívgyógyászatig. A biztonságos szivattyú többféle méretben kapható 0,5 ml/h-tól 25 ml/hig terjedő adagolási sebességgel. A teljes adagolási időre vetítve az adagolási sebesség szórása nem haladja meg a ±5%-ot, és mindezt úgy, hogy legfeljebb 1 ml folyadék marad vissza a szivattyúban. A sokoldalúan előnyös megoldáshoz kiérlelt konstrukcióra, megfelelő anyag- és adalékválasztásra volt szükség. A pontos adagoláshoz a kötésirögzítési megoldásokat is nagyon precízen kellett kivitelezni. A lézerátvilágításos hegesztés, amelynek során érintésmentesen pontos mennyiségű energia vihető be a rendszerbe, jó megoldásnak bizonyult. Megoldandó problémák A szivattyú hegesztési varrataival szemben nagy követelményeket támasztanak. Az egyik hegesztendő komponens egy speciális polikarbonát. A ház anyagát kékre színezik, amelyhez átlátszó tetőt hegesztenek hozzá úgy, hogy a hegesztett eszköznek akár 4 bar belső nyomást is ki kell bírnia. A higiéniai megfontolások miatt és azért,

5 mert a készülékben 10 µm átmérőjű integrált mikrocsatornák helyezkednek el, a hegesztésnek abszolút por- és szennyeződésmentesnek kell lennie. Mivel ezek a mikrocsatornák közvetlenül a hegesztett terület közelében helyezkednek el, a hegesztésnél nagyon pontosan kell megválasztani az energiabevitelt, hogy a csatornák ne záródjanak el, és mindezt lehetőleg minél rövidebb ciklusidővel. A komplex követelményrendszernek az átvilágításos lézerhegesztés bizonyult a legmegfelelőbbnek. Az elv kiválasztása után a gyakorlati megvalósítás azonban nem bizonyult egyszerűnek: a kiválasztott kékre színezett anyag a lézersugárzás hatására túl mélyen olvadt meg, és a hegesztett varrat sem a méretpontossági, sem a szilárdsági követelménynek nem tett eleget. A probléma megoldásához az anyaggyártónak, a lézerhegesztő technológiát szállító cégnek és az orvosi eszköz gyártójának szorosan együtt kellett működnie. A kulcs a megfelelő pigment kiválasztása volt, amelynek hasonlónak kellett lennie a cégnél használt egyéb termékek színéhez, meg kellett felelnie az orvostechnikai követelményeknek, nem zavarhatta a műanyag mechanikai jellemzőit és optimális elnyelést kellett biztosítania a lézersugárból. A műanyagok a lézerhegesztésnél használt NIR (közeli infravörös) sugárzás jó 95%-át átengedik, és csak speciális adalékokkal érhető el, hogy az elnyelt fény hatására az anyag megolvadjon. Először a 980 nm hullámhoszszú fény elnyelésére optimalizálták a receptet, de ekkor kicsi volt a felületegységre vonatkozó elnyelés. Ezután olyan pigmenttel próbálkoztak, amelynek elnyelési maximuma 1064 nm-nél volt, de ez nem felelt meg a gyártó színkövetelményeinek, az optimális abszorpciós viselkedést csak alacsonyabb hullámhosszon lehetett elérni. Végül a kiválasztott abszorberből mesterkeveréket készítettek az egyenletes pigmenteloszlás biztosítására. Fontos lépés volt az is, hogy a szerszám optimalizálásával sikerült kiküszöbölni azokat a beszívódásokat, amelyek 0,1 mm-nél nagyobb hézagokat hoztak létre a hegesztendő felületek között, hiszen ezek jelentősen rontották volna a lézeres melegítés hatásfokát. A lézeres hegesztőberendezés beépítése a gyártósorba A hegesztést egy Novolas WS típusú berendezéssel végezték, amelynek egy megfelelő hullámhosszú 50 W-os diódalézer az energiaforrása. Két egyenes tengely mentén mozgatható 250 mm hosszan, amivel a lézersugár és a hegesztendő darab helyzete beállítható. Évi darabos termelés esetén a normál munkaállomás, amely kézi munkát feltételez, tökéletesen elegendő. A munkadarabok behelyezése és kivétele manuálisan történik, de a hegesztésre zárt, munkabiztonságilag megbízható, automatizált körülmények között kerül sor. A tartószerkezet két munkadarab párhuzamos elhelyezését is lehetővé teszi. Minden hegesztési ciklusban egy felső, középső és alsó darabot rögzítenek egymáshoz. A befogást úgy oldották meg, hogy a két hegesztési részlépés közben ne kelljen eltávolítani a hegesztendő tárgyat és változtatni helyzetén. Ez nemcsak a ciklusidőt rövidíti le, hanem elkerüli a félkésztermékek köztes tárolásának problémáját is. A befogásnál egy automata ügyel arra, hogy csak megfelelően elhelyezett darabbal induljon el a hegesztés. A hegesztési folyamat automatikusan indul akkor, amikor a munkateret lezáró ablak bezárul, nincs szükség külön manuális indításra.

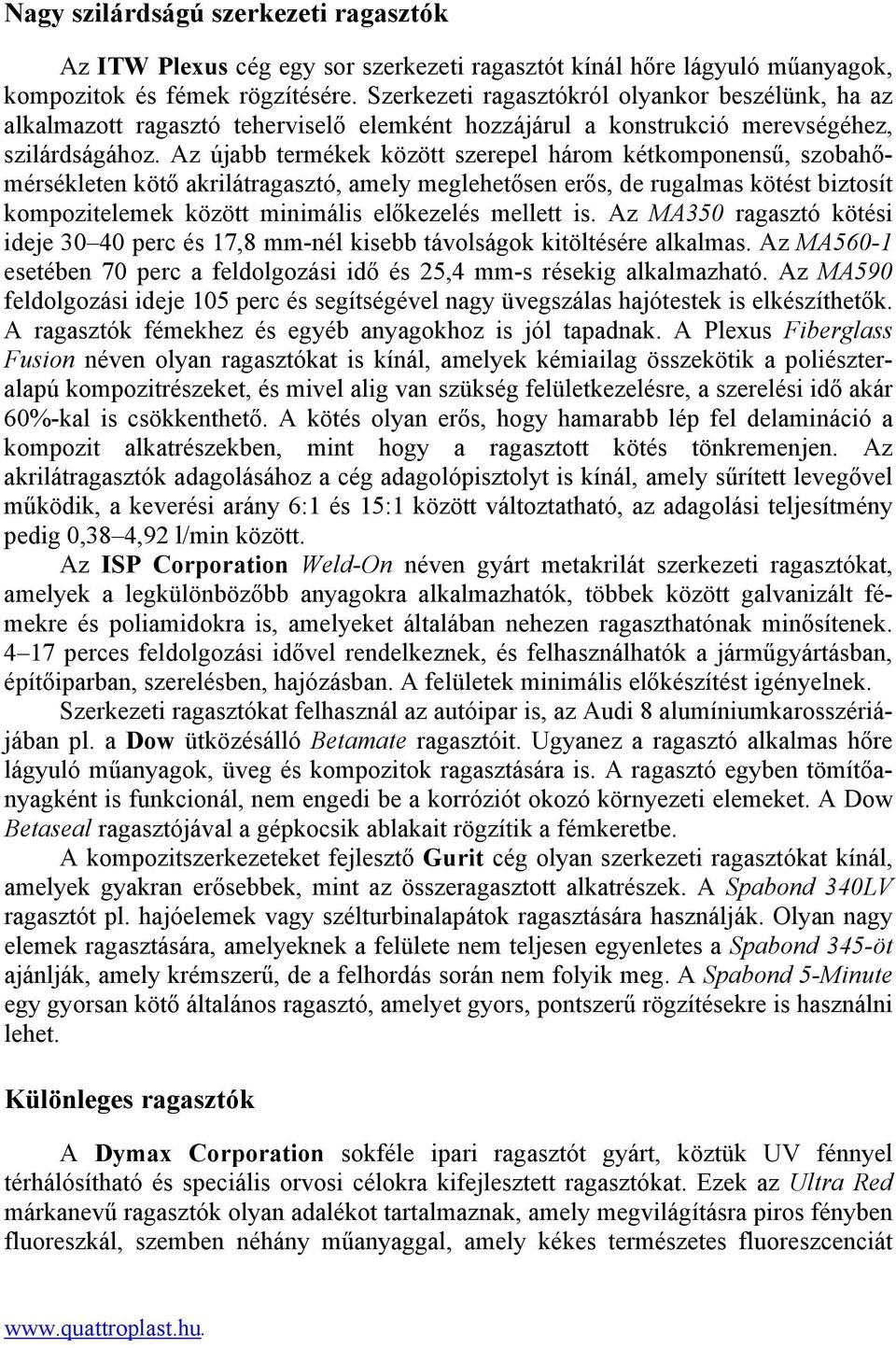

6 Nagy szilárdságú szerkezeti ragasztók Az ITW Plexus cég egy sor szerkezeti ragasztót kínál hőre lágyuló műanyagok, kompozitok és fémek rögzítésére. Szerkezeti ragasztókról olyankor beszélünk, ha az alkalmazott ragasztó teherviselő elemként hozzájárul a konstrukció merevségéhez, szilárdságához. Az újabb termékek között szerepel három kétkomponensű, szobahőmérsékleten kötő akrilátragasztó, amely meglehetősen erős, de rugalmas kötést biztosít kompozitelemek között minimális előkezelés mellett is. Az MA350 ragasztó kötési ideje perc és 17,8 mm-nél kisebb távolságok kitöltésére alkalmas. Az MA560-1 esetében 70 perc a feldolgozási idő és 25,4 mm-s résekig alkalmazható. Az MA590 feldolgozási ideje 105 perc és segítségével nagy üvegszálas hajótestek is elkészíthetők. A ragasztók fémekhez és egyéb anyagokhoz is jól tapadnak. A Plexus Fiberglass Fusion néven olyan ragasztókat is kínál, amelyek kémiailag összekötik a poliészteralapú kompozitrészeket, és mivel alig van szükség felületkezelésre, a szerelési idő akár 60%-kal is csökkenthető. A kötés olyan erős, hogy hamarabb lép fel delamináció a kompozit alkatrészekben, mint hogy a ragasztott kötés tönkremenjen. Az akrilátragasztók adagolásához a cég adagolópisztolyt is kínál, amely sűrített levegővel működik, a keverési arány 6:1 és 15:1 között változtatható, az adagolási teljesítmény pedig 0,38 4,92 l/min között. Az ISP Corporation Weld-On néven gyárt metakrilát szerkezeti ragasztókat, amelyek a legkülönbözőbb anyagokra alkalmazhatók, többek között galvanizált fémekre és poliamidokra is, amelyeket általában nehezen ragaszthatónak minősítenek perces feldolgozási idővel rendelkeznek, és felhasználhatók a járműgyártásban, építőiparban, szerelésben, hajózásban. A felületek minimális előkészítést igényelnek. Szerkezeti ragasztókat felhasznál az autóipar is, az Audi 8 alumíniumkarosszériájában pl. a Dow ütközésálló Betamate ragasztóit. Ugyanez a ragasztó alkalmas hőre lágyuló műanyagok, üveg és kompozitok ragasztására is. A ragasztó egyben tömítőanyagként is funkcionál, nem engedi be a korróziót okozó környezeti elemeket. A Dow Betaseal ragasztójával a gépkocsik ablakait rögzítik a fémkeretbe. A kompozitszerkezeteket fejlesztő Gurit cég olyan szerkezeti ragasztókat kínál, amelyek gyakran erősebbek, mint az összeragasztott alkatrészek. A Spabond 340LV ragasztót pl. hajóelemek vagy szélturbinalapátok ragasztására használják. Olyan nagy elemek ragasztására, amelyeknek a felülete nem teljesen egyenletes a Spabond 345-öt ajánlják, amely krémszerű, de a felhordás során nem folyik meg. A Spabond 5-Minute egy gyorsan kötő általános ragasztó, amelyet gyors, pontszerű rögzítésekre is használni lehet. Különleges ragasztók A Dymax Corporation sokféle ipari ragasztót gyárt, köztük UV fénnyel térhálósítható és speciális orvosi célokra kifejlesztett ragasztókat. Ezek az Ultra Red márkanevű ragasztók olyan adalékot tartalmaznak, amely megvilágításra piros fényben fluoreszkál, szemben néhány műanyaggal, amely kékes természetes fluoreszcenciát

7 mutat. Ezzel a színkontraszttal a ragasztott kötés minősége jobban vizsgálható. A ragasztócsalád jól használható PC, PVC és ABS, valamint rozsdamentes acél, üveg ragasztására. A Master Bond cég bejelentette egy új, rendkívül jó hővezető képességű kétkomponensű epoxiragasztó gyártását, amely ugyanakkor kitűnő villamos szigetelő, és számos különböző anyag (műanyag, fém, kerámia és üveg) ragasztására alkalmas. A ragasztott kötések mérettartása kitűnő, a zsugorodásuk nagyon kicsi. A Flexon Corporation V-778 néven nyomásérzékeny akrilátragasztót kínál, amely olyan kis felületi energiájú műanyagok ragasztására is alkalmas, mint a TPO (hőre lágyuló poliolefin elasztomer). A ragasztó felhordása előtt nincs szükség a felület lángkezelésére, ami jelentősen csökkenti a feldolgozási költségeket. A ragasztó jól alkalmazható különböző poliolefinötvözetek és porbevonatok esetében is. Az Evonik Cyro LLC, amely speciális akriláttermékeket gyárt, különleges kötőanyagokat, úgynevezett cementeket hozott forgalomba hőre lágyuló műanyagok (elsősorban az Evonik akriláttermékeinek) kötésére Acrifix márkanéven. Összeállította: Dr. Bánhegyi György Stewart, R.: Joining Plastics. = Plastics Engineering, 65. k. 5. sz p Hinz, O.; Einnolf, N.; Glaser, S.: Eine glückliche Fügung. = Plastverarbeiter, 59. k. 9. sz p
