1 REMA TIP TOP IPARI ANYAGOK ÉS ESZKÖZÖK KATALÓGUSA 2006 (Készült a Metal - Carbon Kft. üzletfelei részére belsõ használatra) Szállítószalag karbantartás Kopásvédelem Korrózió-védelem IPARI PROGRAM

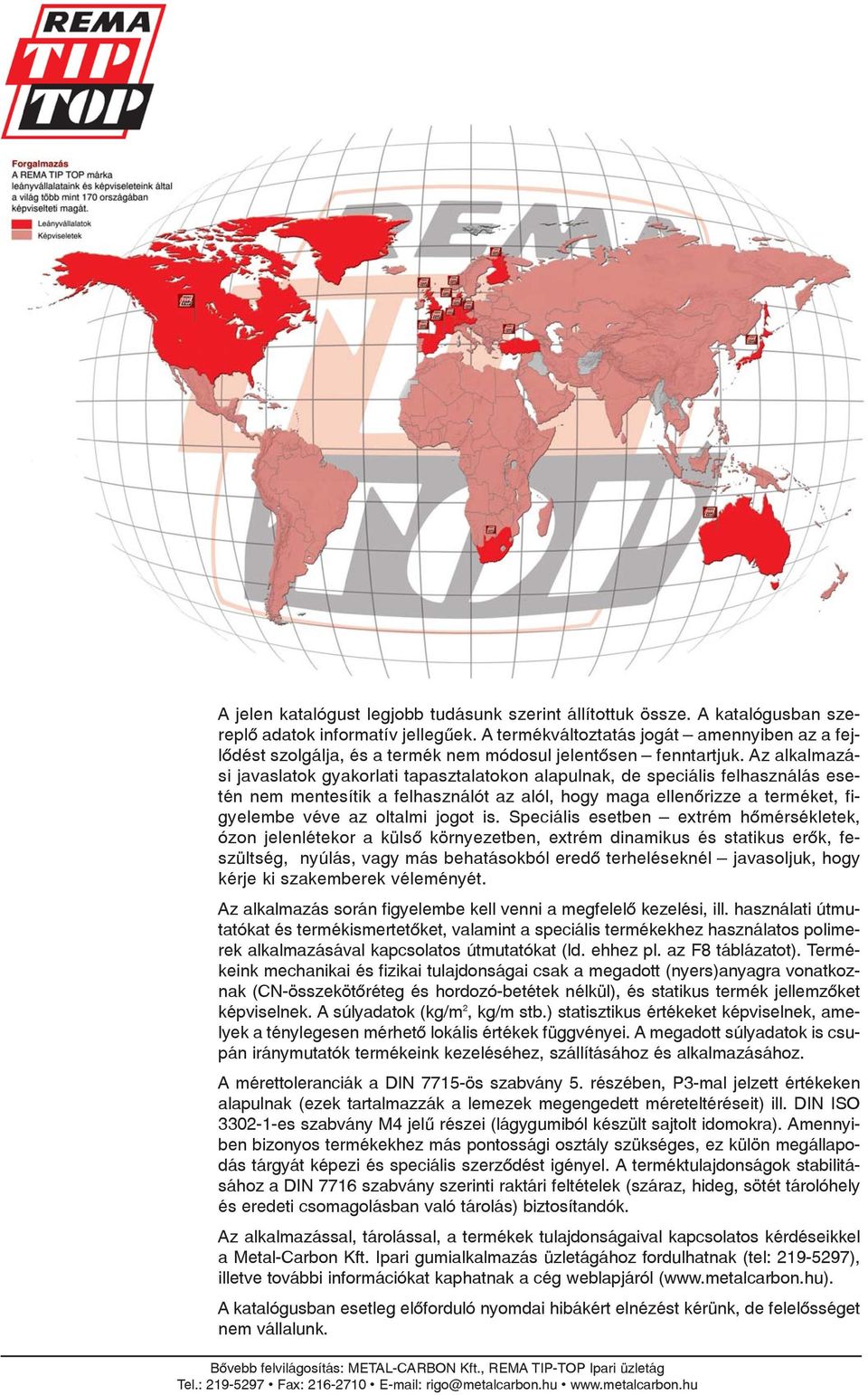

2 A jelen katalógust legjobb tudásunk szerint állítottuk össze. A katalógusban szereplõ adatok informatív jellegûek. A termékváltoztatás jogát amennyiben az a fejlõdést szolgálja, és a termék nem módosul jelentõsen fenntartjuk. Az alkalmazási javaslatok gyakorlati tapasztalatokon alapulnak, de speciális felhasználás esetén nem mentesítik a felhasználót az alól, hogy maga ellenõrizze a terméket, figyelembe véve az oltalmi jogot is. Speciális esetben extrém hõmérsékletek, ózon jelenlétekor a külsõ környezetben, extrém dinamikus és statikus erõk, feszültség, nyúlás, vagy más behatásokból eredõ terheléseknél javasoljuk, hogy kérje ki szakemberek véleményét. Az alkalmazás során figyelembe kell venni a megfelelõ kezelési, ill. használati útmutatókat és termékismertetõket, valamint a speciális termékekhez használatos polimerek alkalmazásával kapcsolatos útmutatókat (ld. ehhez pl. az F8 táblázatot). Termékeink mechanikai és fizikai tulajdonságai csak a megadott (nyers)anyagra vonatkoznak (CN-összekötõréteg és hordozó-betétek nélkül), és statikus termék jellemzõket képviselnek. A súlyadatok (kg/m 2, kg/m stb.) statisztikus értékeket képviselnek, amelyek a ténylegesen mérhetõ lokális értékek függvényei. A megadott súlyadatok is csupán iránymutatók termékeink kezeléséhez, szállításához és alkalmazásához. A mérettoleranciák a DIN 7715-ös szabvány 5. részében, P3-mal jelzett értékeken alapulnak (ezek tartalmazzák a lemezek megengedett méreteltéréseit) ill. DIN ISO es szabvány M4 jelû részei (lágygumiból készült sajtolt idomokra). Amennyiben bizonyos termékekhez más pontossági osztály szükséges, ez külön megállapodás tárgyát képezi és speciális szerzõdést igényel. A terméktulajdonságok stabilitásához a DIN 7716 szabvány szerinti raktári feltételek (száraz, hideg, sötét tárolóhely és eredeti csomagolásban való tárolás) biztosítandók. Az alkalmazással, tárolással, a termékek tulajdonságaival kapcsolatos kérdéseikkel a Metal-Carbon Kft. Ipari gumialkalmazás üzletágához fordulhatnak (tel: ), illetve további információkat kaphatnak a cég weblapjáról ( A katalógusban esetleg elõforduló nyomdai hibákért elnézést kérünk, de felelõsséget nem vállalunk.

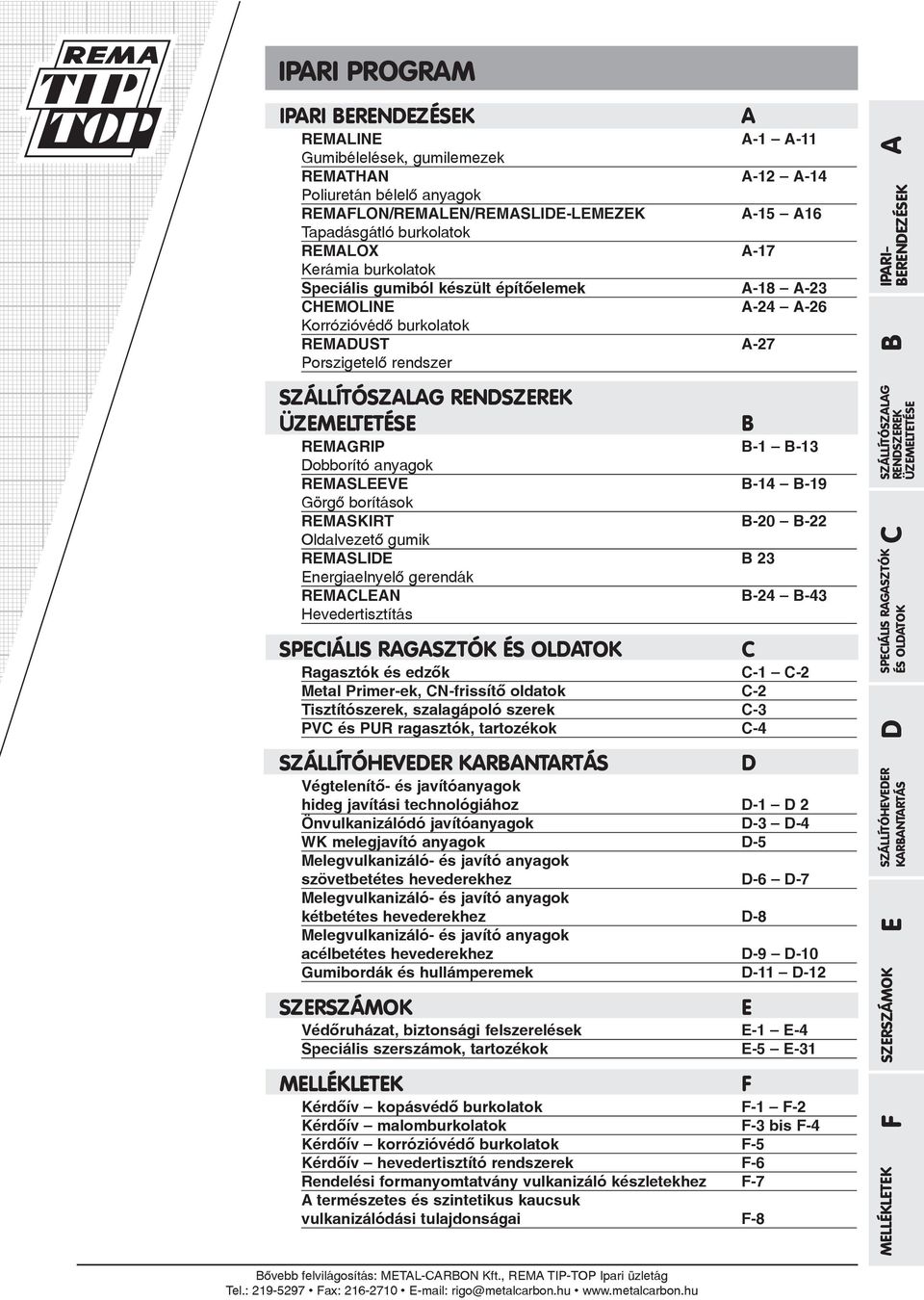

3 IPARI PROGRAM IPARI BERENDEZÉSEK REMALINE A-1 A-11 Gumibélelések, gumilemezek REMATHAN A-12 A-14 Poliuretán bélelõ anyagok REMAFLON/REMALEN/REMASLIDE-LEMEZEK A-15 A16 Tapadásgátló burkolatok REMALOX A-17 Kerámia burkolatok Speciális gumiból készült építõelemek A-18 A-23 CHEMOLINE A-24 A-26 Korrózióvédõ burkolatok REMADUST A-27 Porszigetelõ rendszer SZÁLLÍTÓSZALAG RENDSZEREK ÜZEMELTETÉSE REMAGRIP B-1 B-13 Dobborító anyagok REMASLEEVE B-14 B-19 Görgõ borítások REMASKIRT B-20 B-22 Oldalvezetõ gumik REMASLIDE B 23 Energiaelnyelõ gerendák REMACLEAN B-24 B-43 Hevedertisztítás SPECIÁLIS RAGASZTÓK ÉS OLDATOK Ragasztók és edzõk C-1 C-2 Metal Primer-ek, CN-frissítõ oldatok C-2 Tisztítószerek, szalagápoló szerek C-3 PVC és PUR ragasztók, tartozékok C-4 SZÁLLÍTÓHEVEDER KARBANTARTÁS Végtelenítõ- és javítóanyagok hideg javítási technológiához D-1 D 2 Önvulkanizálódó javítóanyagok D-3 D-4 WK melegjavító anyagok D-5 Melegvulkanizáló- és javító anyagok szövetbetétes hevederekhez D-6 D-7 Melegvulkanizáló- és javító anyagok kétbetétes hevederekhez D-8 Melegvulkanizáló- és javító anyagok acélbetétes hevederekhez D-9 D-10 Gumibordák és hullámperemek D-11 D-12 SZERSZÁMOK Védõruházat, biztonsági felszerelések E-1 E-4 Speciális szerszámok, tartozékok E-5 E-31 MELLÉKLETEK Kérdõív kopásvédõ burkolatok F-1 F-2 Kérdõív malomburkolatok F-3 bis F-4 Kérdõív korrózióvédõ burkolatok F-5 Kérdõív hevedertisztító rendszerek F-6 Rendelési formanyomtatvány vulkanizáló készletekhez F-7 A természetes és szintetikus kaucsuk vulkanizálódási tulajdonságai F-8 A B C D E F IPARI- BERENDEZÉSEK A B SZÁLLÍTÓSZALAG RENDSZEREK ÜZEMELTETÉSE C SPECIÁLIS RAGASZTÓK ÉS OLDATOK D SZÁLLÍTÓHEVEDER KARBANTARTÁS MELLÉKLETEK SZERSZÁMOK F E

4

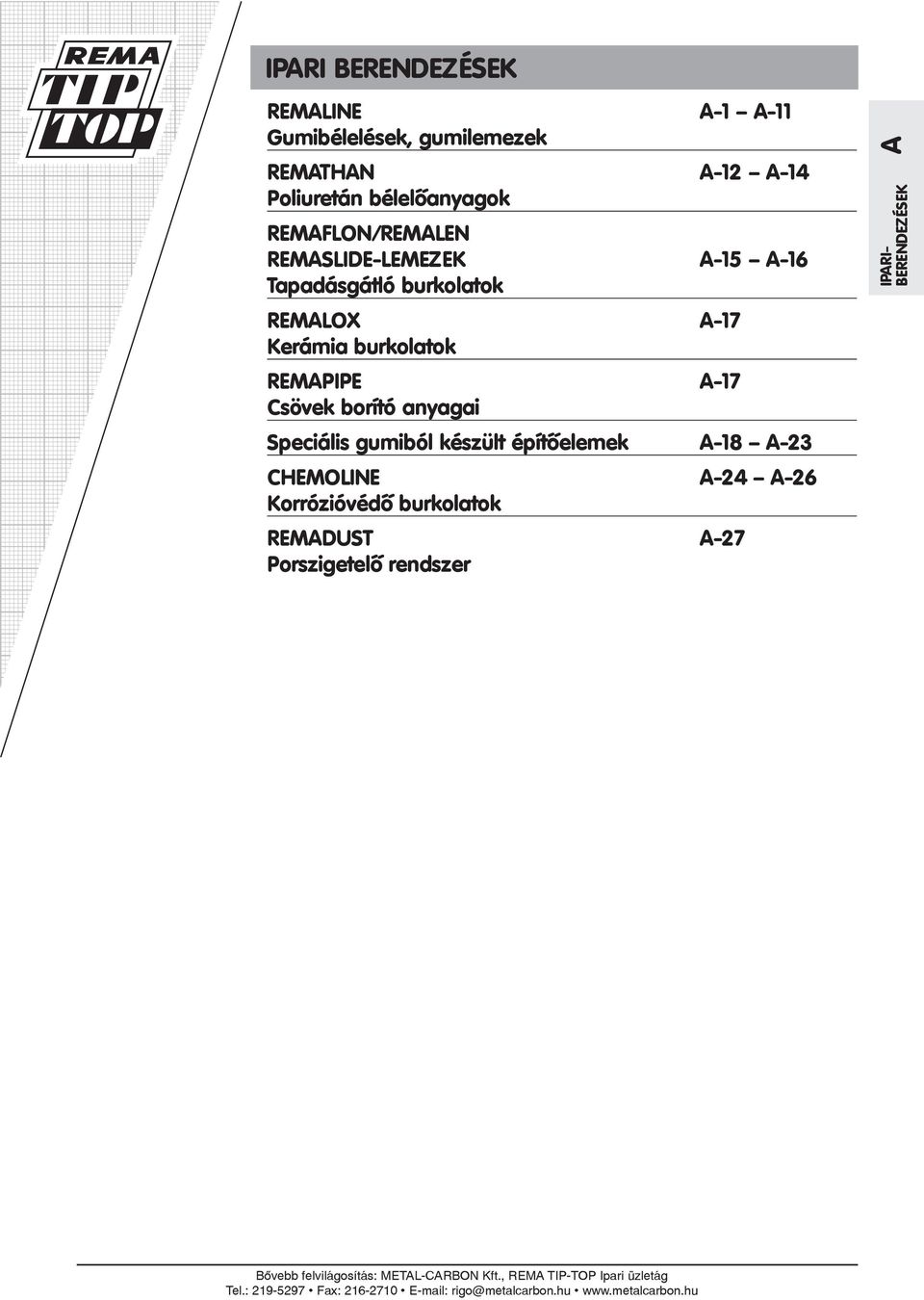

5 REMALINE A-1 A-11 Gumibélelések, gumilemezek REMATHAN A-12 A-14 Poliuretán bélelõanyagok REMAFLON/REMALEN REMASLIDE-LEMEZEK A-15 A-16 Tapadásgátló burkolatok REMALOX A-17 Kerámia burkolatok REMAPIPE A-17 Csövek borító anyagai Speciális gumiból készült építõelemek A-18 A-23 CHEMOLINE A-24 A-26 Korrózióvédõ burkolatok REMADUST A-27 Porszigetelõ rendszer IPARI- BERENDEZÉSEK A

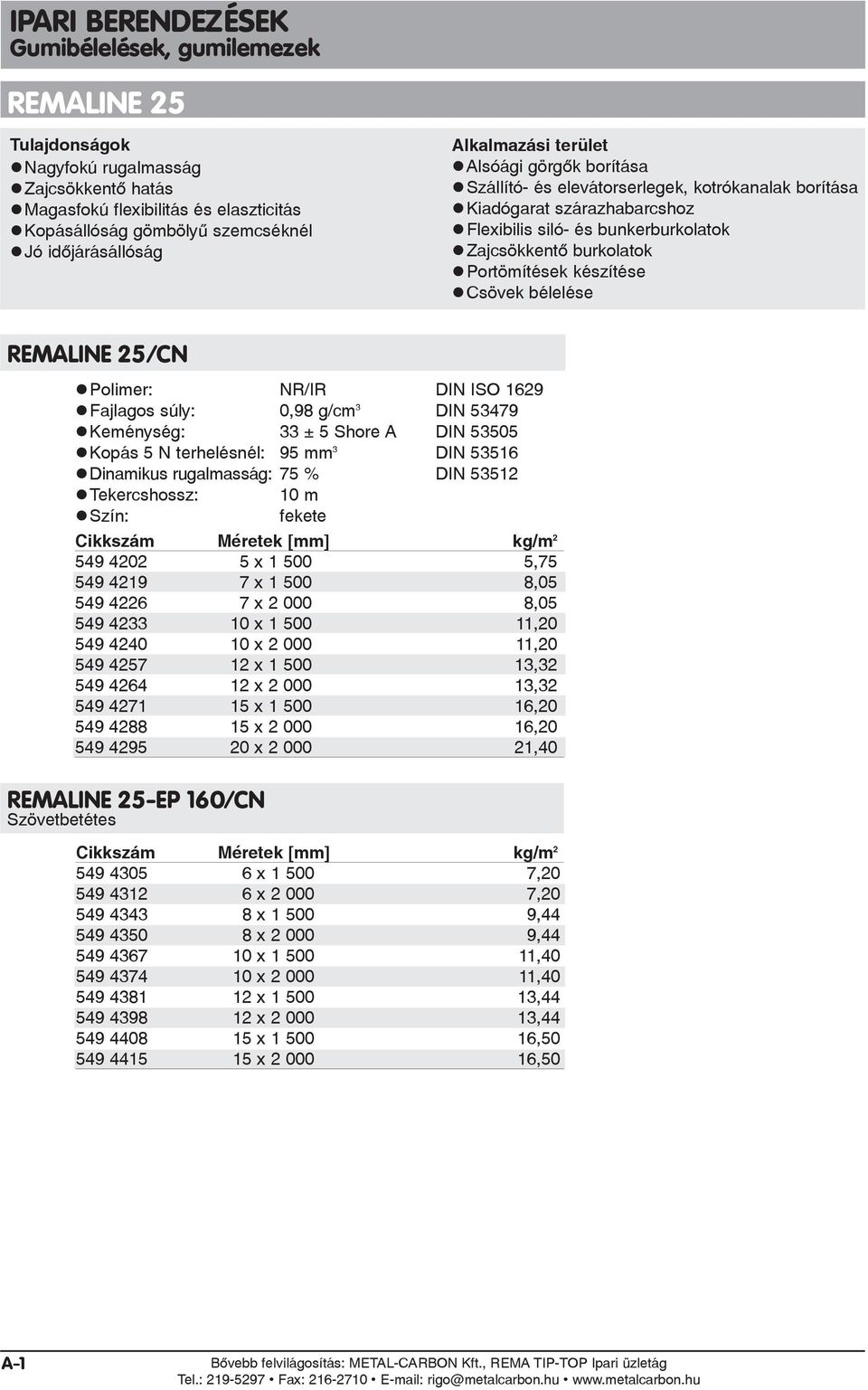

6 Gumibélelések, gumilemezek REMALINE 25 Nagyfokú rugalmasság Zajcsökkentõ hatás Magasfokú flexibilitás és elaszticitás Kopásállóság gömbölyû szemcséknél Jó idõjárásállóság Alsóági görgõk borítása Szállító- és elevátorserlegek, kotrókanalak borítása Kiadógarat szárazhabarcshoz Flexibilis siló- és bunkerburkolatok Zajcsökkentõ burkolatok Portömítések készítése Csövek bélelése REMALINE 25/CN Polimer: NR/IR DIN ISO 1629 Fajlagos súly: 0,98 g/cm 3 DIN Keménység: 33 ± 5 Shore A DIN Kopás 5 N terhelésnél: 95 mm 3 DIN Dinamikus rugalmasság: 75 % DIN Tekercshossz: 10 m x , x , x , x , x , x , x , x , x , x ,40 REMALINE 25-EP 160/CN Szövetbetétes x , x , x , x , x , x , x , x , x , x ,50 A-1

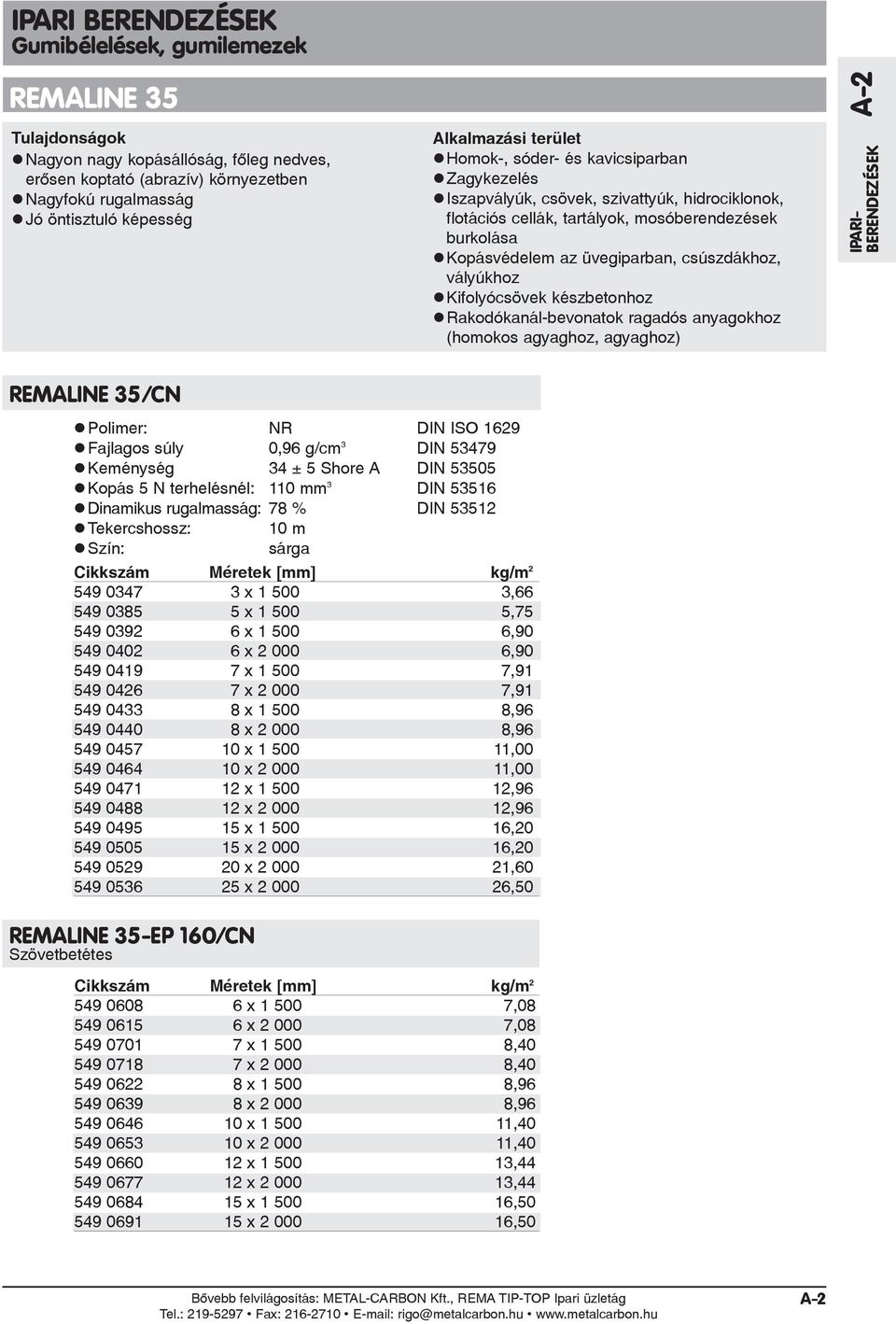

7 Gumibélelések, gumilemezek REMALINE 35 Nagyon nagy kopásállóság, fõleg nedves, erõsen koptató (abrazív) környezetben Nagyfokú rugalmasság Jó öntisztuló képesség Homok-, sóder- és kavicsiparban Zagykezelés Iszapvályúk, csövek, szivattyúk, hidrociklonok, flotációs cellák, tartályok, mosóberendezések burkolása Kopásvédelem az üvegiparban, csúszdákhoz, vályúkhoz Kifolyócsövek készbetonhoz Rakodókanál-bevonatok ragadós anyagokhoz (homokos agyaghoz, agyaghoz) IPARI- BERENDEZÉSEK A-2 REMALINE 35/CN Polimer: NR DIN ISO 1629 Fajlagos súly 0,96 g/cm 3 DIN Keménység 34 ± 5 Shore A DIN Kopás 5 N terhelésnél: 110 mm 3 DIN Dinamikus rugalmasság: 78 % DIN Tekercshossz: 10 m sárga x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,50 REMALINE 35-EP 160/CN Szövetbetétes x , x , x , x , x , x , x , x , x , x , x , x ,50 A-2

8 Gumibélelések, gumilemezek REMALINE 40 Kopásállóság Nagy szakítószilárdság Továbbszakadás állóság Nagyfokú rugalmasság, elaszticitás Jó idõjárásállóság Nagyon univerzális anyag, egyszerû és olcsó megoldás az 5-6mm-es lemezvastagságnál Flexibilis siló- és bunkerburkolatok. (Flexibilis silókban szövetbetétes gumit alkalmazunk). Burkolatok a szénelõkészítõ mûvekben Burkolat nem hajtott dobokhoz, alacsony heveder vonóerõ esetén (jó megoldás feltapadás elleni védelemhez) Visszafordító dobok Feltapadás, kopás és ütközés csillapító bevonatok Hidrociklonok REMALINE 40/CN Polimer: NR DIN ISO 1629 Fajlagos súly: 1,05 g/cm 3 DIN Keménység: 48 ± 5 Shore A DIN Kopás: 140 mm 3 DIN Dinamikus rugalmasság: 63 % DIN Tekercshossz: 10 m x , x , x , x , x , x , x , x , x , x , x , x ,00 REMALINE 40-EP 160/CN Szövetbetétes x , x , x , x , x , x ,20 A-3

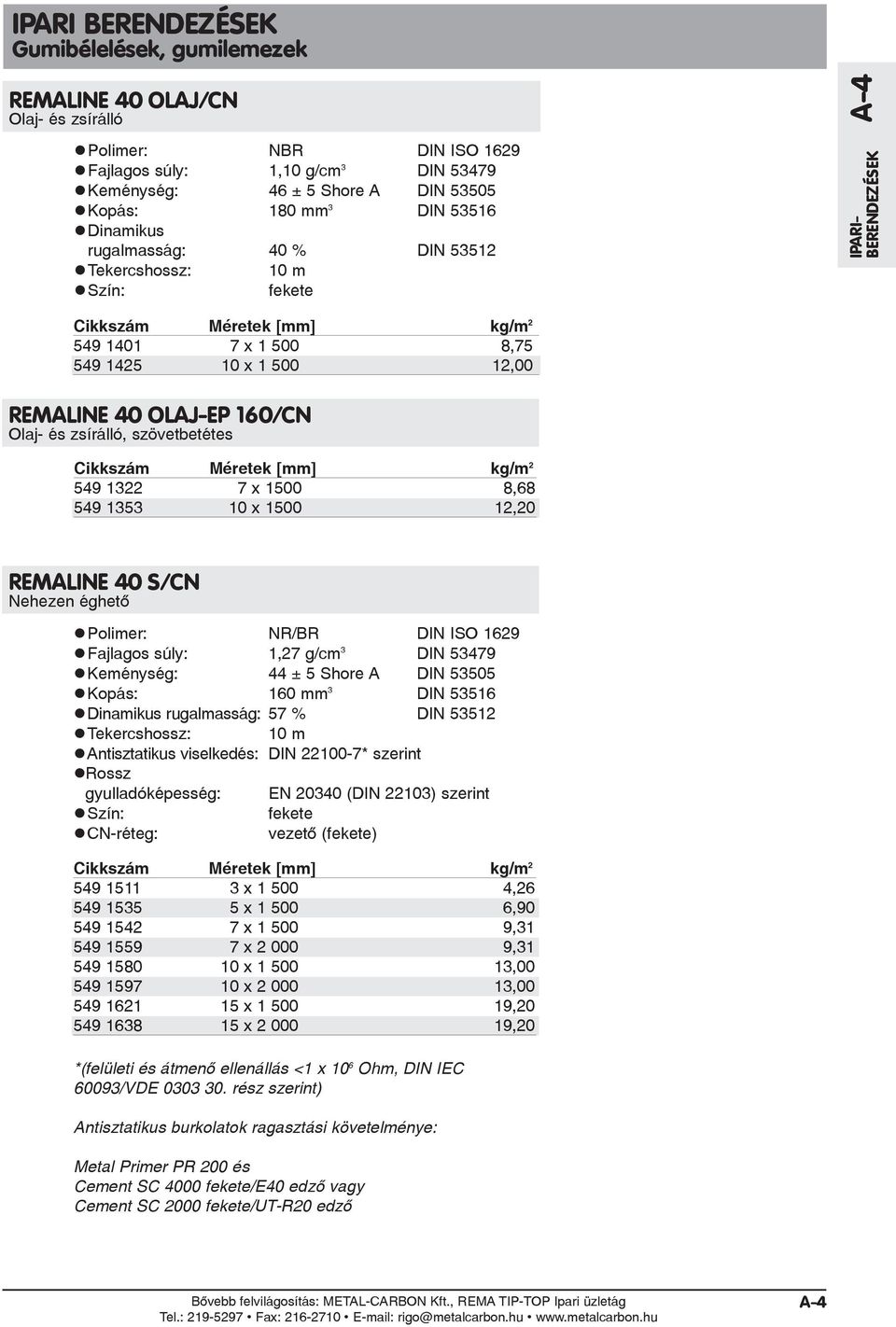

9 Gumibélelések, gumilemezek REMALINE 40 OLAJ/CN Olaj- és zsírálló Polimer: NBR DIN ISO 1629 Fajlagos súly: 1,10 g/cm 3 DIN Keménység: 46 ± 5 Shore A DIN Kopás: 180 mm 3 DIN Dinamikus rugalmasság: 40 % DIN Tekercshossz: 10 m IPARI- BERENDEZÉSEK A x , x ,00 REMALINE 40 OLAJ-EP 160/CN Olaj- és zsírálló, szövetbetétes x , x ,20 REMALINE 40 S/CN Nehezen éghetõ Polimer: NR/BR DIN ISO 1629 Fajlagos súly: 1,27 g/cm 3 DIN Keménység: 44 ± 5 Shore A DIN Kopás: 160 mm 3 DIN Dinamikus rugalmasság: 57 % DIN Tekercshossz: 10 m Antisztatikus viselkedés: DIN * szerint Rossz gyulladóképesség: EN (DIN 22103) szerint CN-réteg: vezetõ () x , x , x , x , x , x , x , x ,20 *(felületi és átmenõ ellenállás <1 x 10 6 Ohm, DIN IEC 60093/VDE rész szerint) Antisztatikus burkolatok ragasztási követelménye: Metal Primer PR 200 és Cement SC 4000 /E40 edzõ vagy Cement SC 2000 /UT-R20 edzõ A-4

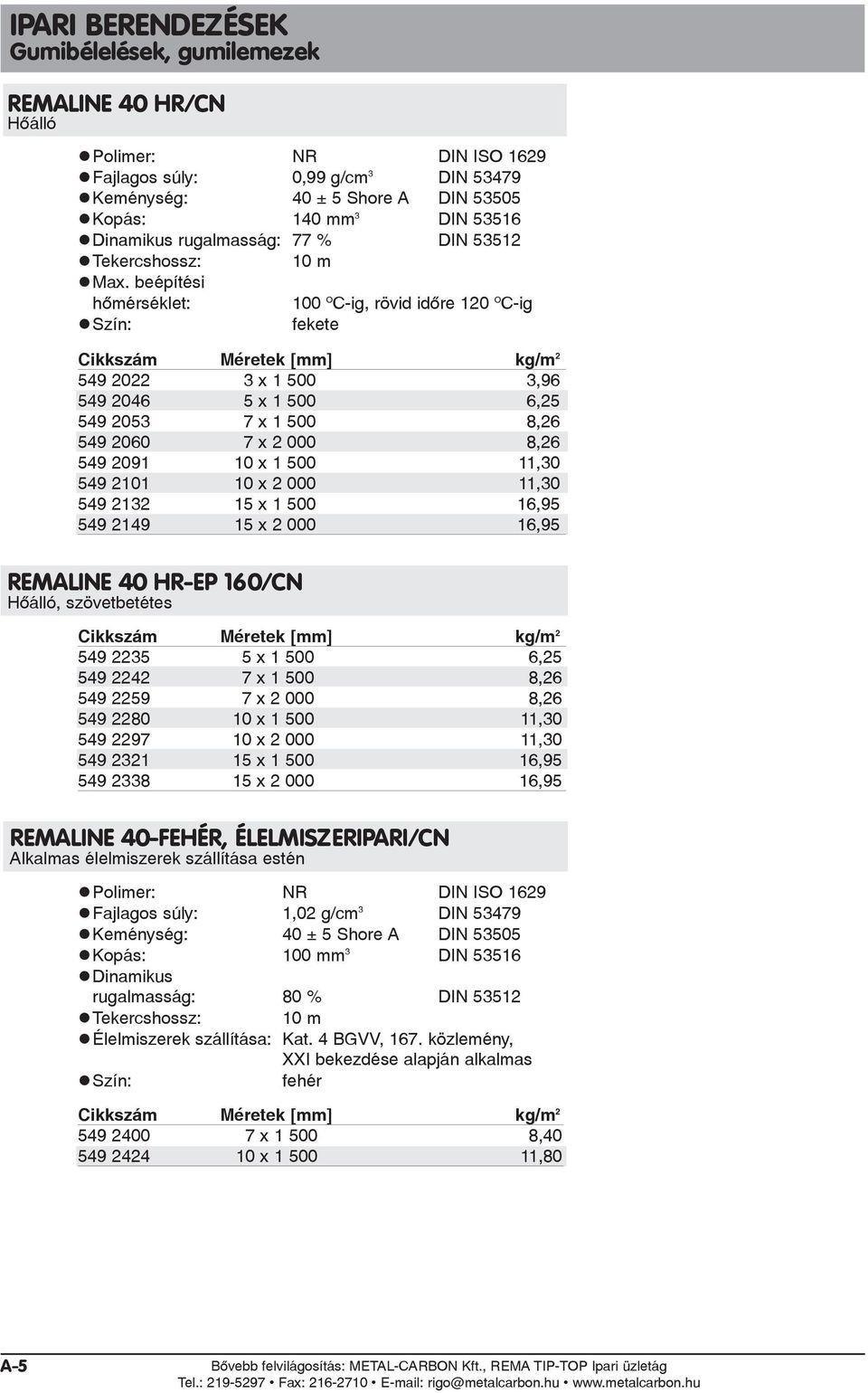

10 Gumibélelések, gumilemezek REMALINE 40 HR/CN Hõálló Polimer: NR DIN ISO 1629 Fajlagos súly: 0,99 g/cm 3 DIN Keménység: 40 ± 5 Shore A DIN Kopás: 140 mm 3 DIN Dinamikus rugalmasság: 77 % DIN Tekercshossz: 10 m Max. beépítési hõmérséklet: 100 O C-ig, rövid idõre 120 O C-ig x , x , x , x , x , x , x , x ,95 REMALINE 40 HR-EP 160/CN Hõálló, szövetbetétes x , x , x , x , x , x , x ,95 REMALINE 40-FEHÉR, ÉLELMISZERIPARI/CN Alkalmas élelmiszerek szállítása estén Polimer: NR DIN ISO 1629 Fajlagos súly: 1,02 g/cm 3 DIN Keménység: 40 ± 5 Shore A DIN Kopás: 100 mm 3 DIN Dinamikus rugalmasság: 80 % DIN Tekercshossz: 10 m Élelmiszerek szállítása: Kat. 4 BGVV, 167. közlemény, XXI bekezdése alapján alkalmas fehér x , x ,80 A-5

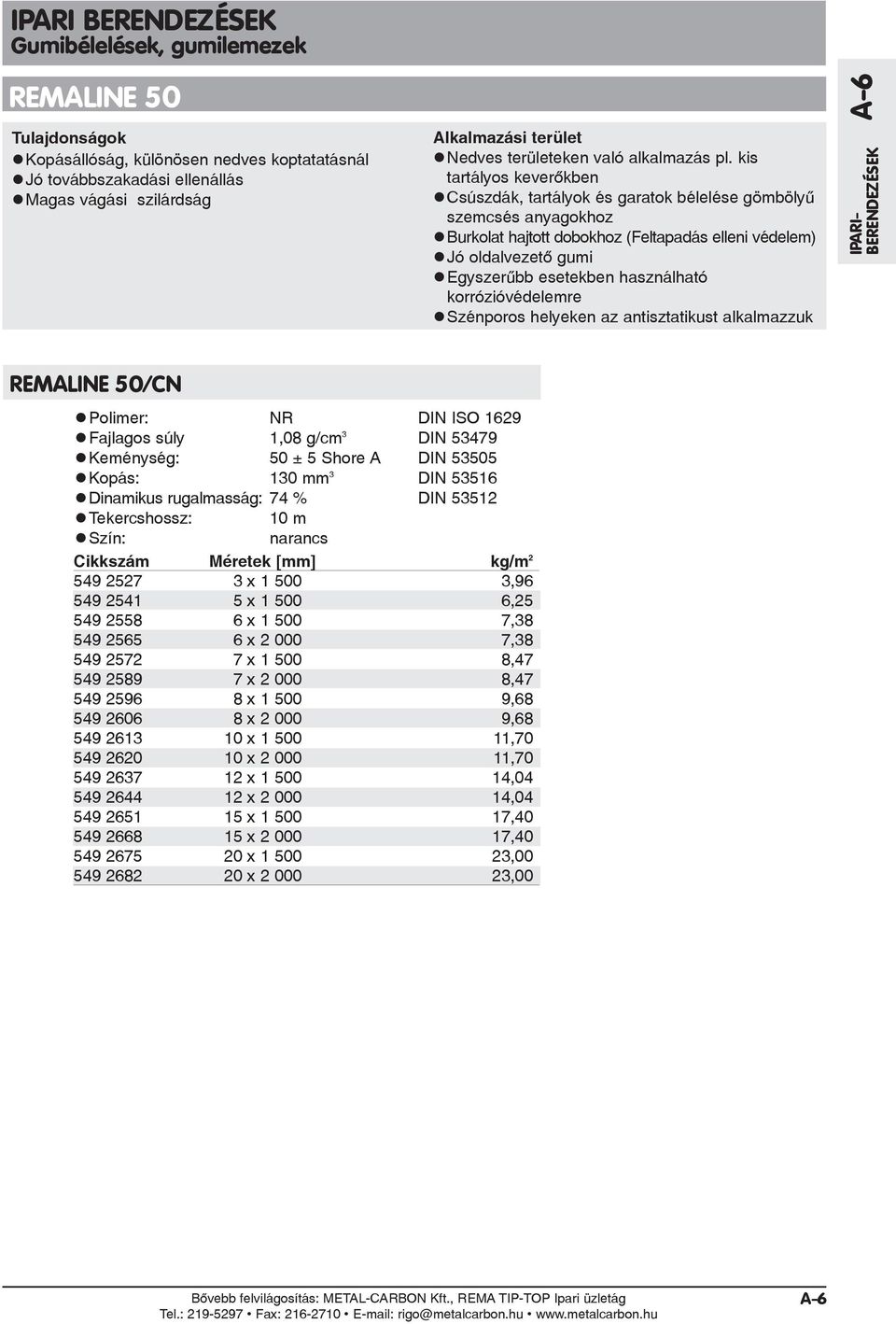

11 Gumibélelések, gumilemezek REMALINE 50 Kopásállóság, különösen nedves koptatatásnál Jó továbbszakadási ellenállás Magas vágási szilárdság Nedves területeken való alkalmazás pl. kis tartályos keverõkben Csúszdák, tartályok és garatok bélelése gömbölyû szemcsés anyagokhoz Burkolat hajtott dobokhoz (Feltapadás elleni védelem) Jó oldalvezetõ gumi Egyszerûbb esetekben használható korrózióvédelemre Szénporos helyeken az antisztatikust alkalmazzuk IPARI- BERENDEZÉSEK A-6 REMALINE 50/CN Polimer: NR DIN ISO 1629 Fajlagos súly 1,08 g/cm 3 DIN Keménység: 50 ± 5 Shore A DIN Kopás: 130 mm 3 DIN Dinamikus rugalmasság: 74 % DIN Tekercshossz: 10 m narancs x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,00 A-6

12 Gumibélelések, gumilemezek REMALINE 60 Kopásállóság, fõleg száraz koptató (abrazív) hatás és felütközés esetén Jó idõjárásállóság Jól bírja a vibrációt Vibrációs vályúk, csúszdák, anyagátadó állomások, teherautó platók, ütközõfalak, bunkerek, silók, surrantók és szitakádak (szitafalak) borításai Csúszdák, tartályok és garatok burkoló anyaga gömbölyû szemcsés anyaghoz Burkolat hajtott dobokhoz, átlagos heveder vonóerõk esetén REMALINE 60/CN Polimer: BR/IR/SBR DIN ISO 1629 Fajlagos súly: 1,13 g/cm 3 DIN Keménység: 60 ± 5 Shore A DIN Kopás: 90 mm 3 DIN Dinamikus rugalmasság: 45 % DIN Tekercshossz: 10 m, 40 mm-tõl: 5 m tekercshossz x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,00 REMALINE 60 EP 160/CN Szövetbetétes x , x , x ,50 A-7

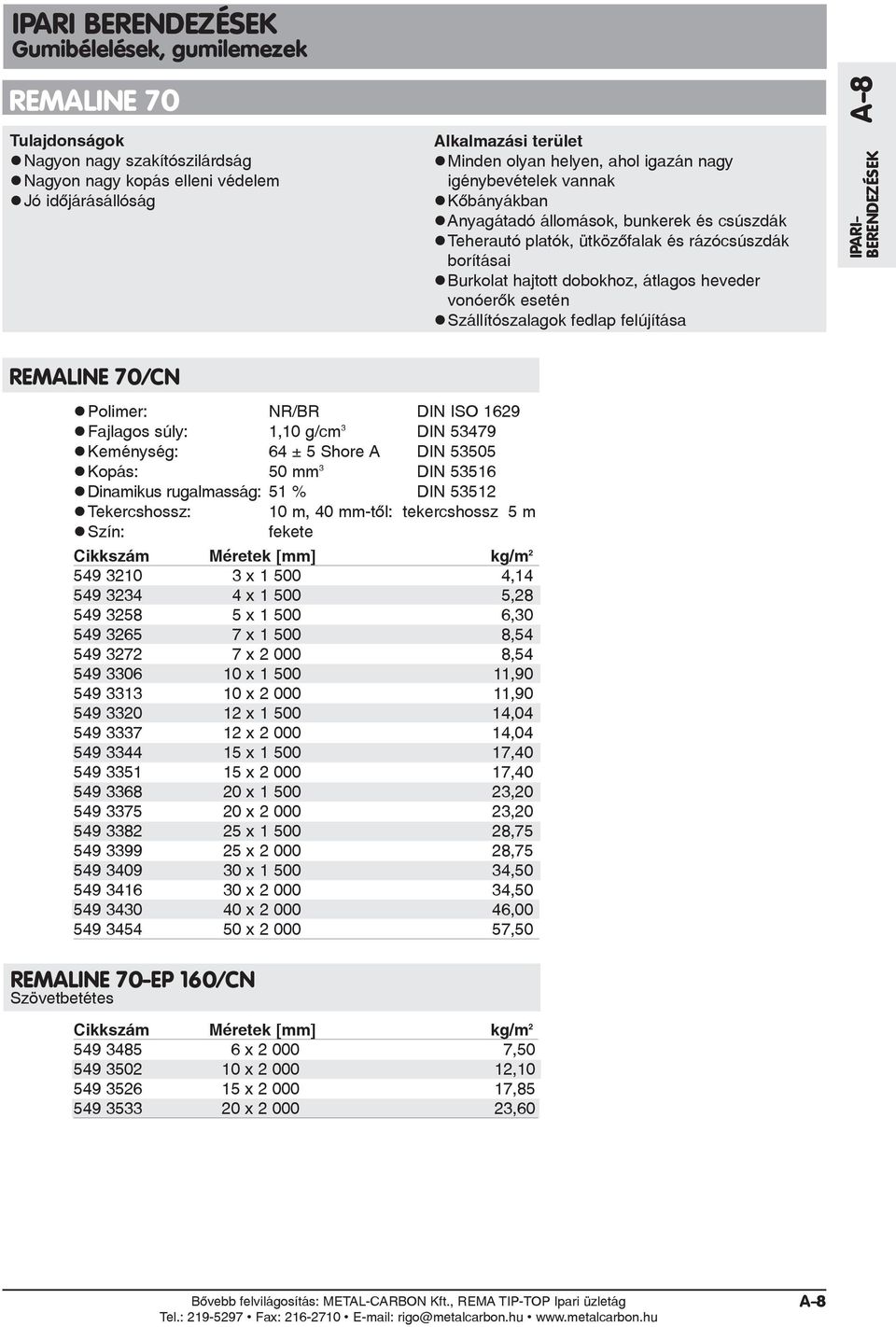

13 Gumibélelések, gumilemezek REMALINE 70 Nagyon nagy szakítószilárdság Nagyon nagy kopás elleni védelem Jó idõjárásállóság Minden olyan helyen, ahol igazán nagy igénybevételek vannak Kõbányákban Anyagátadó állomások, bunkerek és csúszdák Teherautó platók, ütközõfalak és rázócsúszdák borításai Burkolat hajtott dobokhoz, átlagos heveder vonóerõk esetén Szállítószalagok fedlap felújítása IPARI- BERENDEZÉSEK A-8 REMALINE 70/CN Polimer: NR/BR DIN ISO 1629 Fajlagos súly: 1,10 g/cm 3 DIN Keménység: 64 ± 5 Shore A DIN Kopás: 50 mm 3 DIN Dinamikus rugalmasság: 51 % DIN Tekercshossz: 10 m, 40 mm-tõl: tekercshossz 5 m x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,50 REMALINE 70-EP 160/CN Szövetbetétes x , x , x , x ,60 A-8

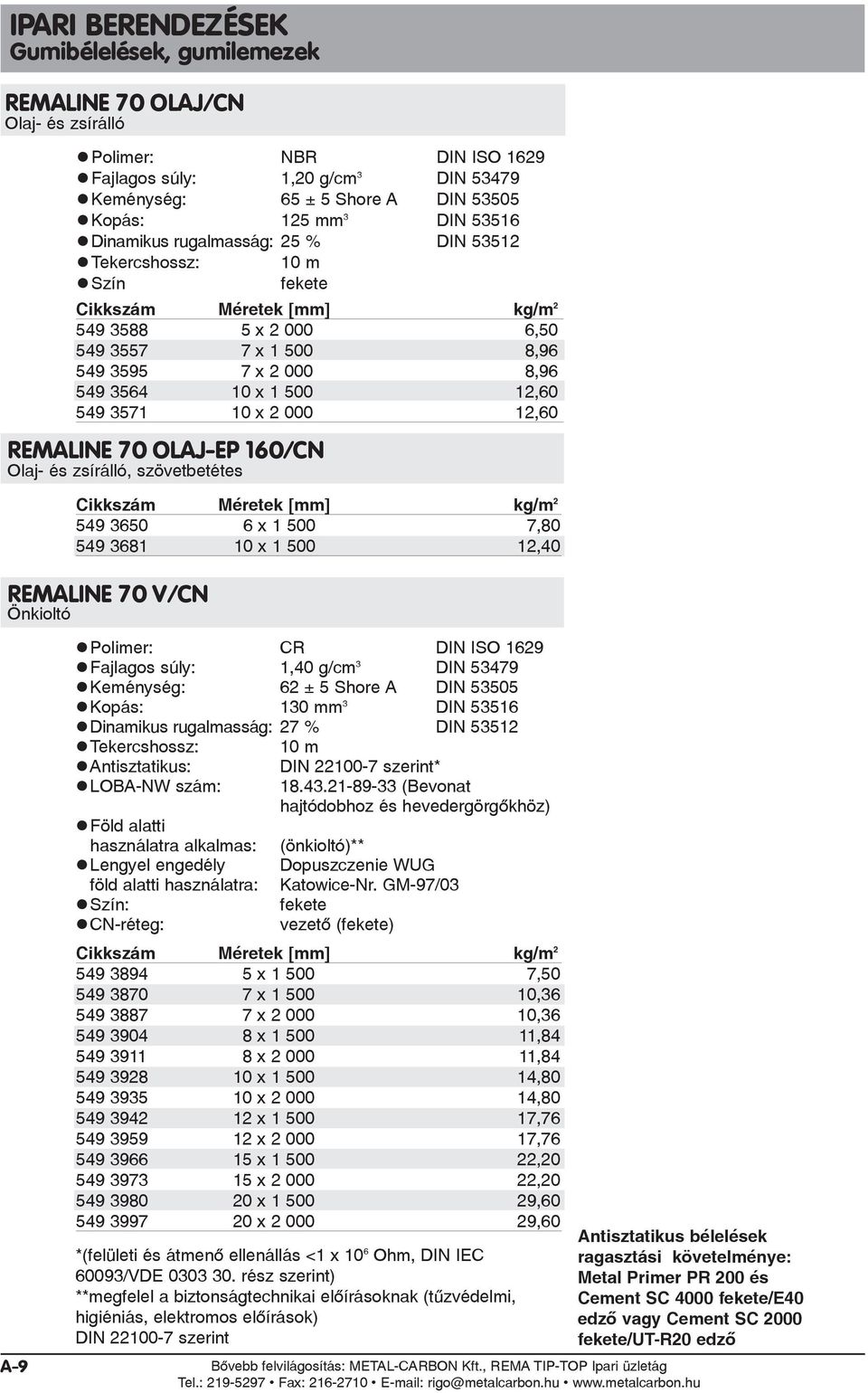

14 Gumibélelések, gumilemezek REMALINE 70 OLAJ/CN Olaj- és zsírálló Polimer: NBR DIN ISO 1629 Fajlagos súly: 1,20 g/cm 3 DIN Keménység: 65 ± 5 Shore A DIN Kopás: 125 mm 3 DIN Dinamikus rugalmasság: 25 % DIN Tekercshossz: 10 m Szín x , x , x , x , x ,60 REMALINE 70 OLAJ-EP 160/CN Olaj- és zsírálló, szövetbetétes x , x ,40 REMALINE 70 V/CN Önkioltó A-9 Polimer: CR DIN ISO 1629 Fajlagos súly: 1,40 g/cm 3 DIN Keménység: 62 ± 5 Shore A DIN Kopás: 130 mm 3 DIN Dinamikus rugalmasság: 27 % DIN Tekercshossz: 10 m Antisztatikus: LOBA-NW szám: Föld alatti DIN szerint* (Bevonat hajtódobhoz és hevedergörgõkhöz) használatra alkalmas: (önkioltó)** Lengyel engedély Dopuszczenie WUG föld alatti használatra: Katowice-Nr. GM-97/03 CN-réteg: vezetõ () x , x , x , x , x , x , x , x , x , x , x , x , x ,60 *(felületi és átmenõ ellenállás <1 x 10 6 Ohm, DIN IEC 60093/VDE rész szerint) **megfelel a biztonságtechnikai elõírásoknak (tûzvédelmi, higiéniás, elektromos elõírások) DIN szerint Antisztatikus bélelések ragasztási követelménye: Metal Primer PR 200 és Cement SC 4000 /E40 edzõ vagy Cement SC 2000 /UT-R20 edzõ

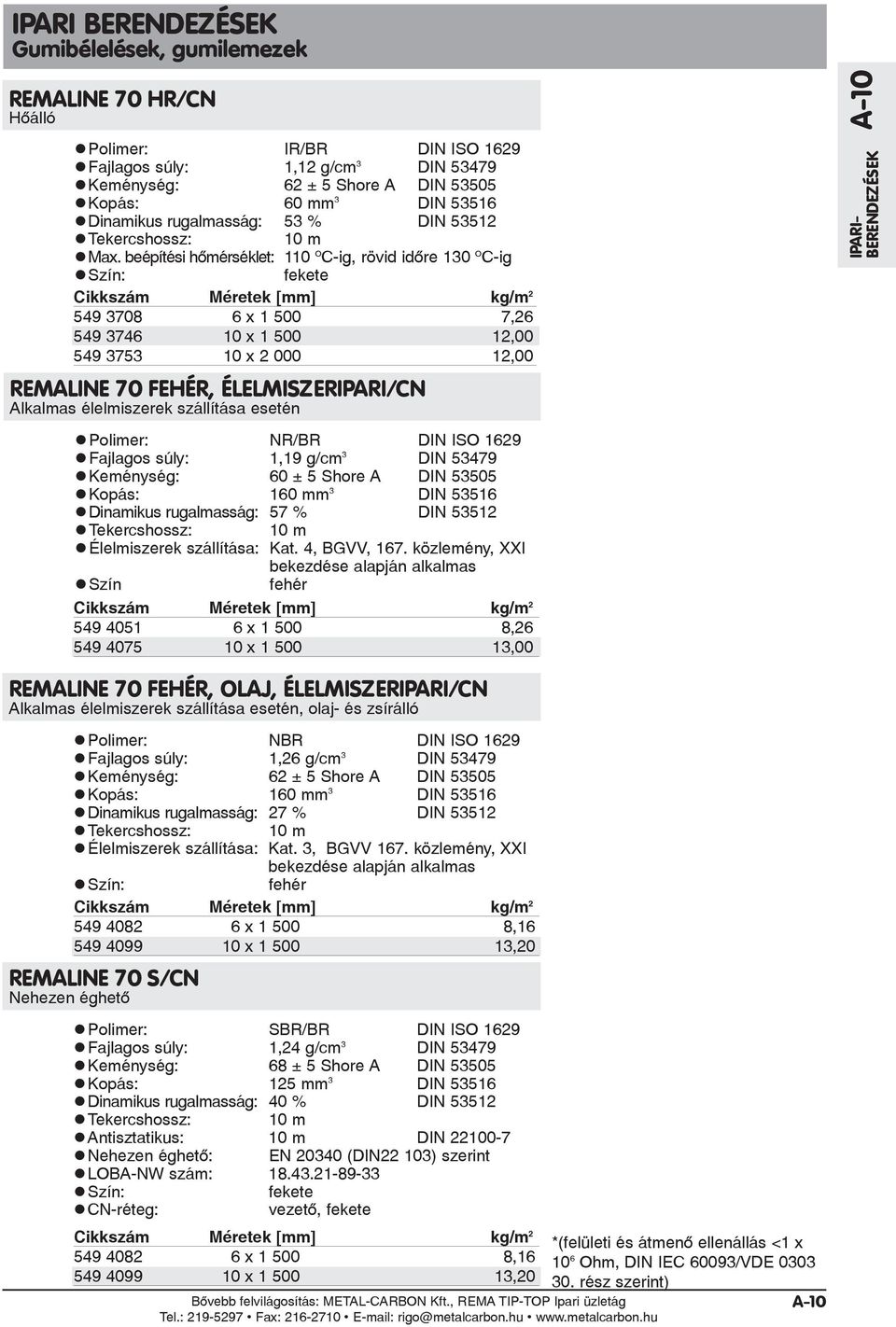

15 Gumibélelések, gumilemezek REMALINE 70 HR/CN Hõálló Polimer: IR/BR DIN ISO 1629 Fajlagos súly: 1,12 g/cm 3 DIN Keménység: 62 ± 5 Shore A DIN Kopás: 60 mm 3 DIN Dinamikus rugalmasság: 53 % DIN Tekercshossz: 10 m Max. beépítési hõmérséklet: 110 O C-ig, rövid idõre 130 O C-ig x , x , x ,00 REMALINE 70 FEHÉR, ÉLELMISZERIPARI/CN Alkalmas élelmiszerek szállítása esetén Polimer: NR/BR DIN ISO 1629 Fajlagos súly: 1,19 g/cm 3 DIN Keménység: 60 ± 5 Shore A DIN Kopás: 160 mm 3 DIN Dinamikus rugalmasság: 57 % DIN Tekercshossz: 10 m Élelmiszerek szállítása: Kat. 4, BGVV, 167. közlemény, XXI bekezdése alapján alkalmas Szín fehér x , x ,00 IPARI- BERENDEZÉSEK A-10 REMALINE 70 FEHÉR, OLAJ, ÉLELMISZERIPARI/CN Alkalmas élelmiszerek szállítása esetén, olaj- és zsírálló Polimer: NBR DIN ISO 1629 Fajlagos súly: 1,26 g/cm 3 DIN Keménység: 62 ± 5 Shore A DIN Kopás: 160 mm 3 DIN Dinamikus rugalmasság: 27 % DIN Tekercshossz: 10 m Élelmiszerek szállítása: Kat. 3, BGVV 167. közlemény, XXI bekezdése alapján alkalmas fehér x , x ,20 REMALINE 70 S/CN Nehezen éghetõ Polimer: SBR/BR DIN ISO 1629 Fajlagos súly: 1,24 g/cm 3 DIN Keménység: 68 ± 5 Shore A DIN Kopás: 125 mm 3 DIN Dinamikus rugalmasság: 40 % DIN Tekercshossz: 10 m Antisztatikus: 10 m DIN Nehezen éghetõ: EN (DIN22 103) szerint LOBA-NW szám: CN-réteg: vezetõ, x , x , rész szerint) *(felületi és átmenõ ellenállás <1 x 10 6 Ohm, DIN IEC 60093/VDE 0303 A-10

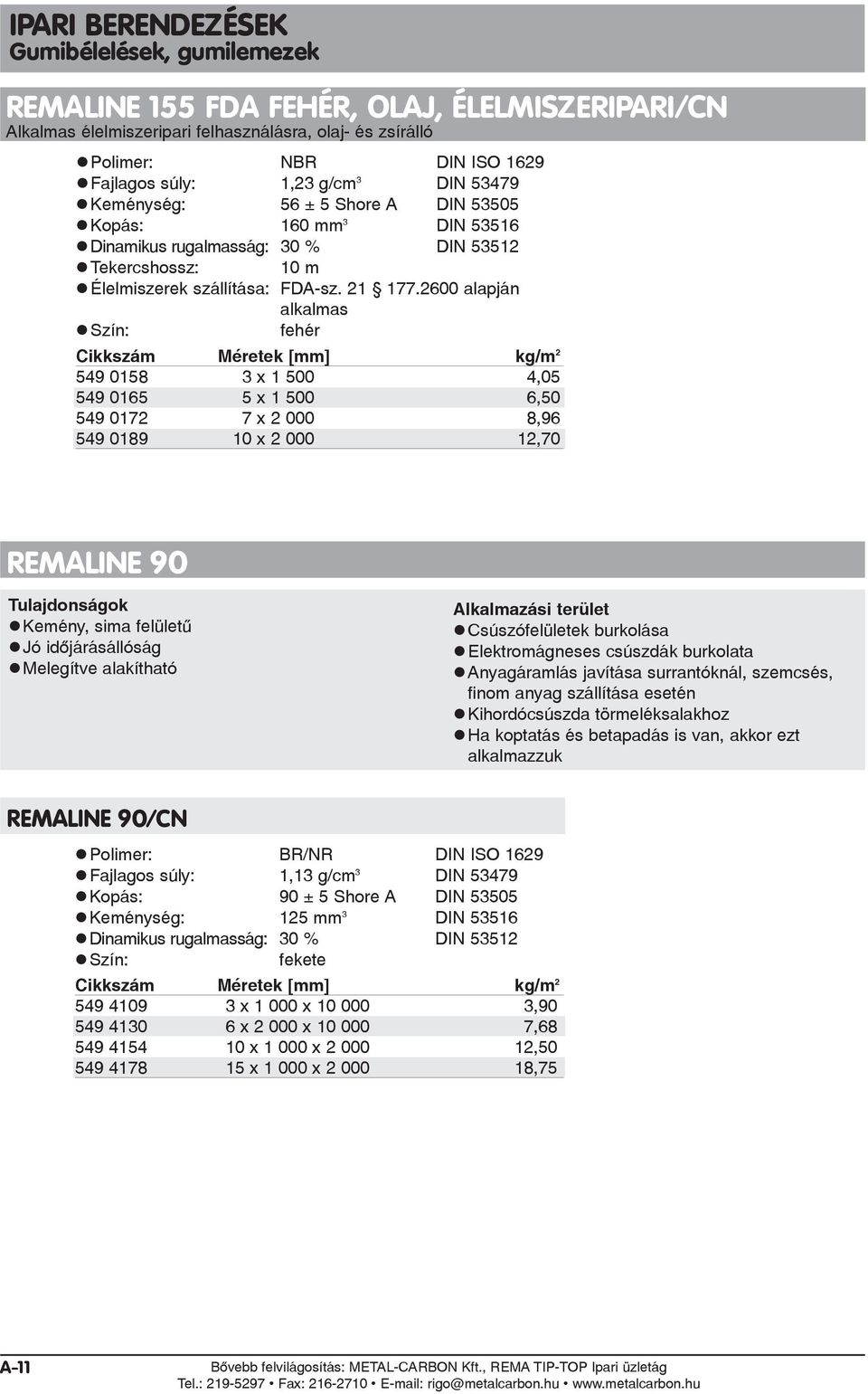

16 Gumibélelések, gumilemezek REMALINE 155 FDA FEHÉR, OLAJ, ÉLELMISZERIPARI/CN Alkalmas élelmiszeripari felhasználásra, olaj- és zsírálló Polimer: NBR DIN ISO 1629 Fajlagos súly: 1,23 g/cm 3 DIN Keménység: 56 ± 5 Shore A DIN Kopás: 160 mm 3 DIN Dinamikus rugalmasság: 30 % DIN Tekercshossz: 10 m Élelmiszerek szállítása: FDA-sz alapján alkalmas fehér x , x , x , x ,70 REMALINE 90 Kemény, sima felületû Jó idõjárásállóság Melegítve alakítható Csúszófelületek burkolása Elektromágneses csúszdák burkolata Anyagáramlás javítása surrantóknál, szemcsés, finom anyag szállítása esetén Kihordócsúszda törmeléksalakhoz Ha koptatás és betapadás is van, akkor ezt alkalmazzuk REMALINE 90/CN Polimer: BR/NR DIN ISO 1629 Fajlagos súly: 1,13 g/cm 3 DIN Kopás: 90 ± 5 Shore A DIN Keménység: 125 mm 3 DIN Dinamikus rugalmasság: 30 % DIN x x , x x , x x , x x ,75 A-11

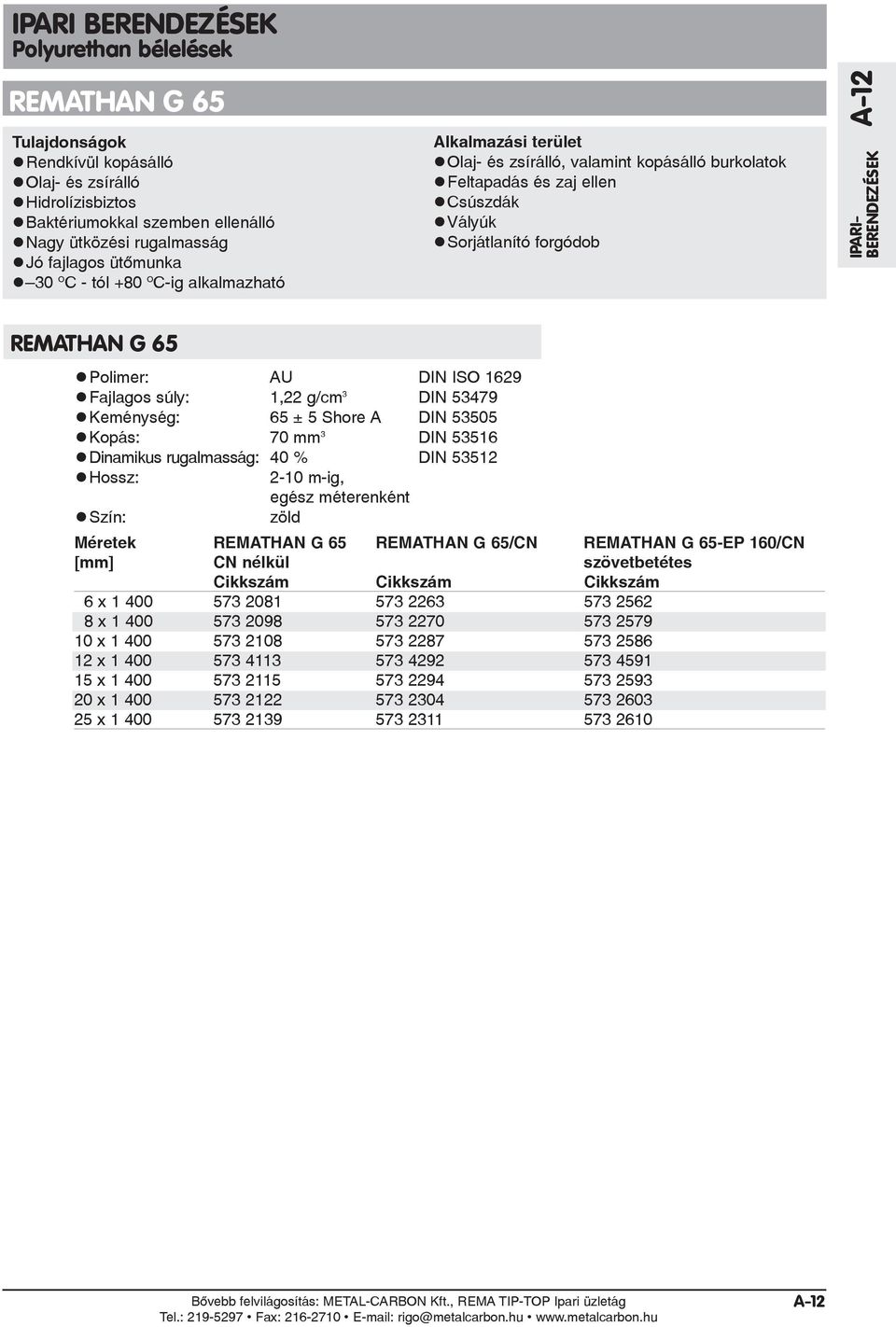

17 Polyurethan bélelések REMATHAN G 65 Rendkívül kopásálló Olaj- és zsírálló Hidrolízisbiztos Baktériumokkal szemben ellenálló Nagy ütközési rugalmasság Jó fajlagos ütõmunka 30 O C - tól +80 O C-ig alkalmazható Olaj- és zsírálló, valamint kopásálló burkolatok Feltapadás és zaj ellen Csúszdák Vályúk Sorjátlanító forgódob IPARI- BERENDEZÉSEK A-12 REMATHAN G 65 Polimer: AU DIN ISO 1629 Fajlagos súly: 1,22 g/cm 3 DIN Keménység: 65 ± 5 Shore A DIN Kopás: 70 mm 3 DIN Dinamikus rugalmasság: 40 % DIN Hossz: 2-10 m-ig, egész méterenként Szín: zöld Méretek REMATHAN G 65 REMATHAN G 65/CN REMATHAN G 65-EP 160/CN [mm] CN nélkül szövetbetétes Cikkszám Cikkszám Cikkszám 6 x x x x x x x A-12

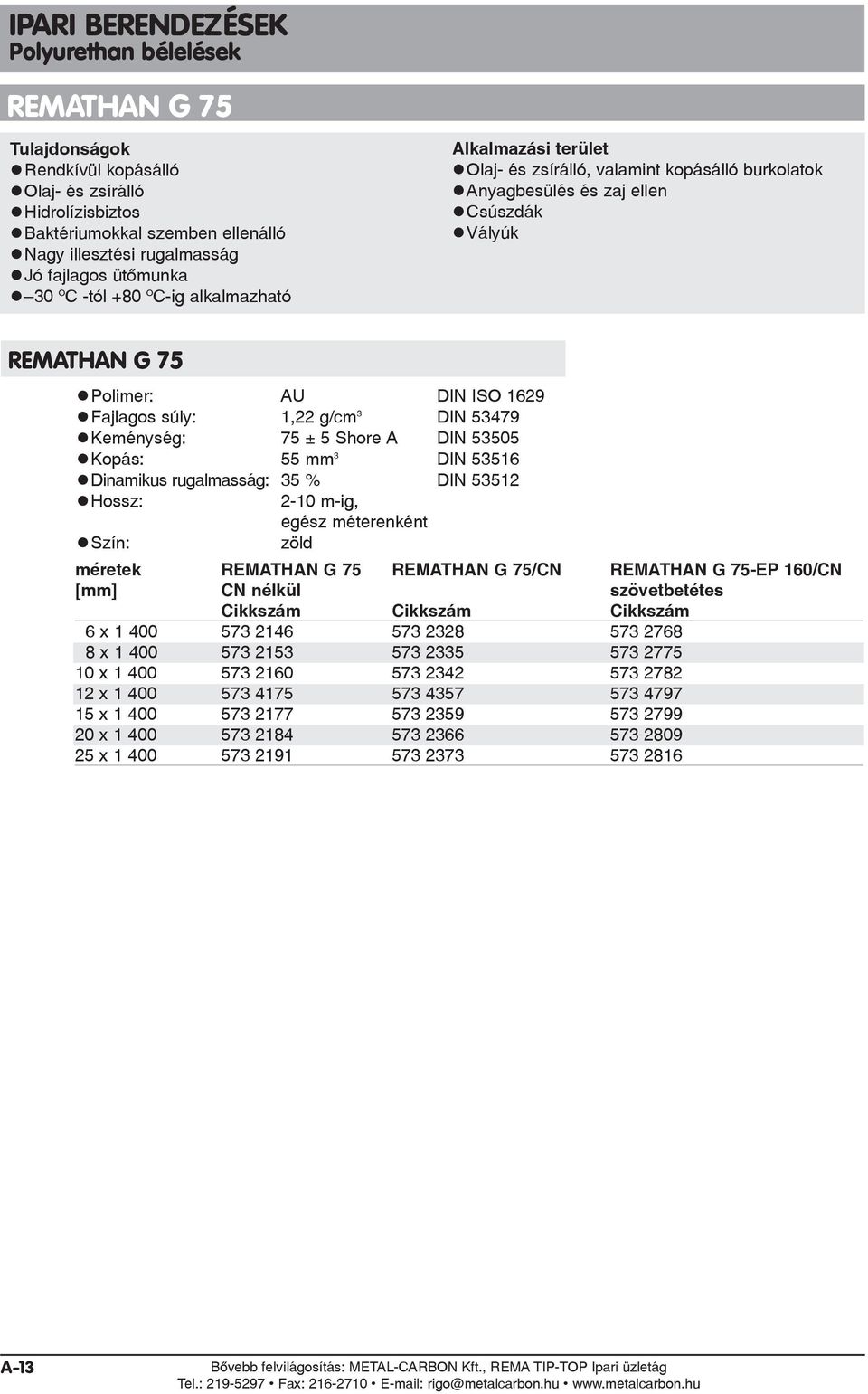

18 Polyurethan bélelések REMATHAN G 75 Rendkívül kopásálló Olaj- és zsírálló Hidrolízisbiztos Baktériumokkal szemben ellenálló Nagy illesztési rugalmasság Jó fajlagos ütõmunka 30 O C -tól +80 O C-ig alkalmazható Olaj- és zsírálló, valamint kopásálló burkolatok Anyagbesülés és zaj ellen Csúszdák Vályúk REMATHAN G 75 Polimer: AU DIN ISO 1629 Fajlagos súly: 1,22 g/cm 3 DIN Keménység: 75 ± 5 Shore A DIN Kopás: 55 mm 3 DIN Dinamikus rugalmasság: 35 % DIN Hossz: 2-10 m-ig, egész méterenként Szín: zöld méretek REMATHAN G 75 REMATHAN G 75/CN REMATHAN G 75-EP 160/CN [mm] CN nélkül szövetbetétes Cikkszám Cikkszám Cikkszám 6 x x x x x x x A-13

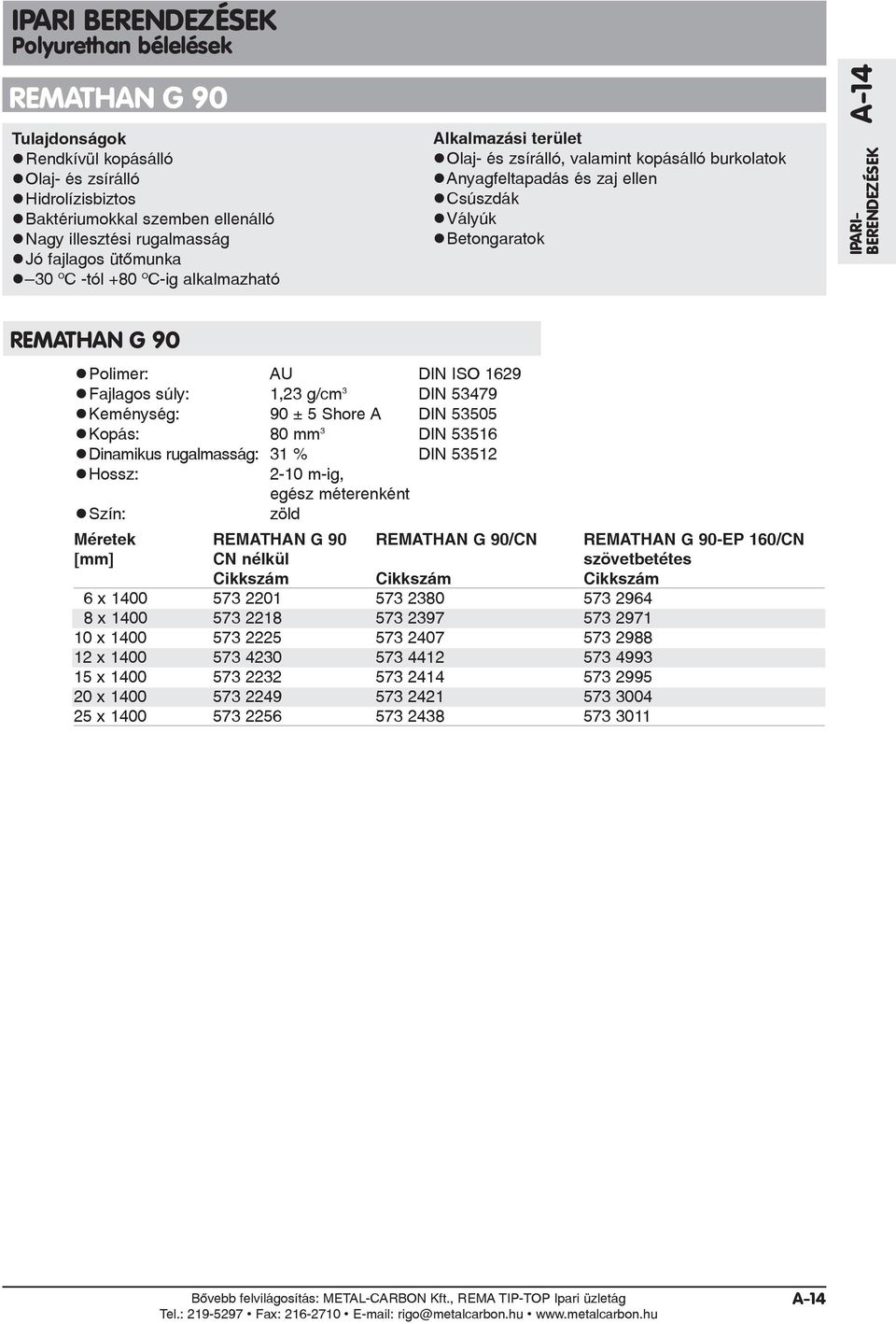

19 Polyurethan bélelések REMATHAN G 90 Rendkívül kopásálló Olaj- és zsírálló Hidrolízisbiztos Baktériumokkal szemben ellenálló Nagy illesztési rugalmasság Jó fajlagos ütõmunka 30 O C -tól +80 O C-ig alkalmazható Olaj- és zsírálló, valamint kopásálló burkolatok Anyagfeltapadás és zaj ellen Csúszdák Vályúk Betongaratok IPARI- BERENDEZÉSEK A-14 REMATHAN G 90 Polimer: AU DIN ISO 1629 Fajlagos súly: 1,23 g/cm 3 DIN Keménység: 90 ± 5 Shore A DIN Kopás: 80 mm 3 DIN Dinamikus rugalmasság: 31 % DIN Hossz: 2-10 m-ig, egész méterenként Szín: zöld Méretek REMATHAN G 90 REMATHAN G 90/CN REMATHAN G 90-EP 160/CN [mm] CN nélkül szövetbetétes Cikkszám Cikkszám Cikkszám 6 x x x x x x x A-14

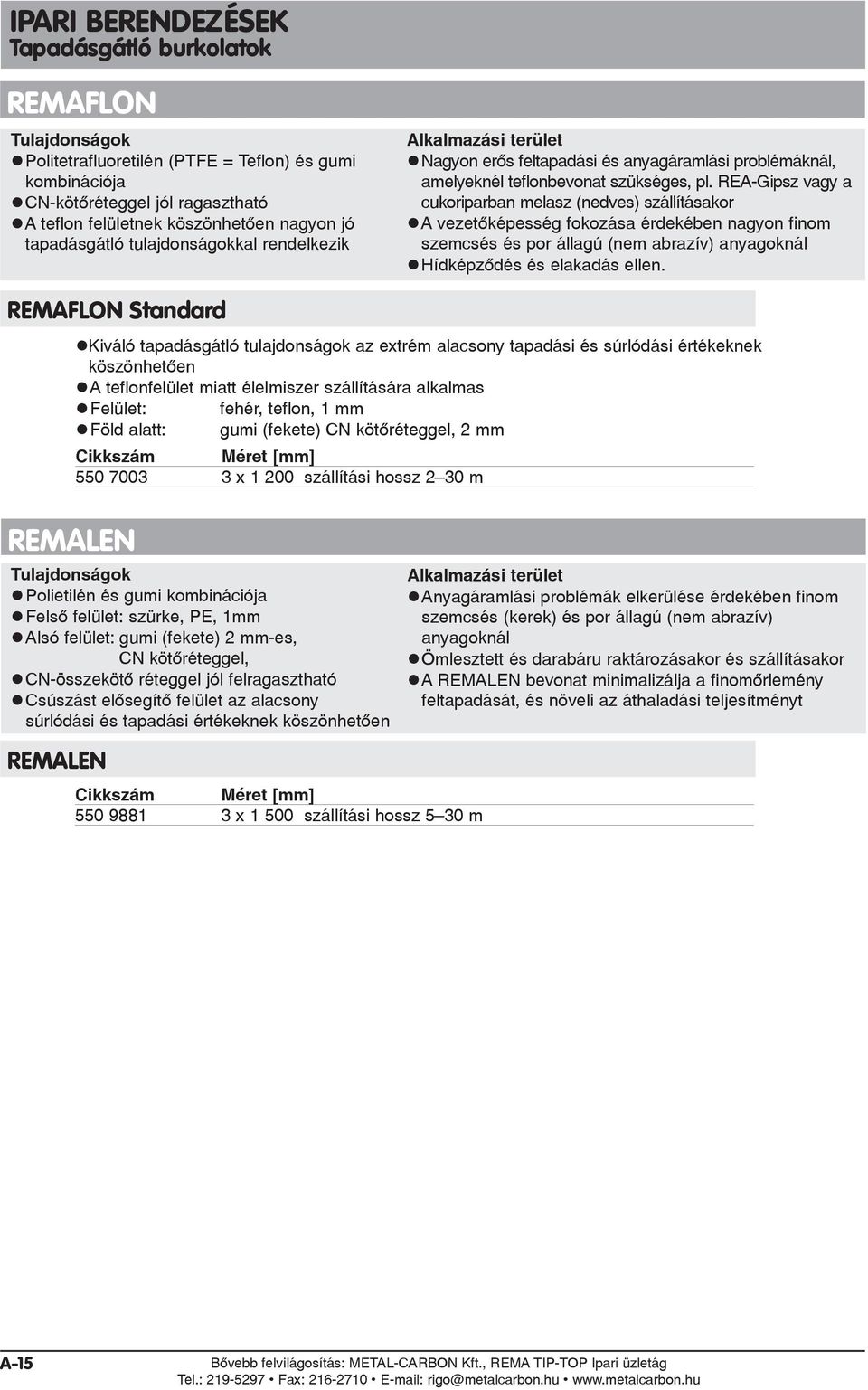

20 Tapadásgátló burkolatok REMAFLON Politetrafluoretilén (PTFE = Teflon) és gumi kombinációja CN-kötõréteggel jól ragasztható A teflon felületnek köszönhetõen nagyon jó tapadásgátló tulajdonságokkal rendelkezik Nagyon erõs feltapadási és anyagáramlási problémáknál, amelyeknél teflonbevonat szükséges, pl. REA-Gipsz vagy a cukoriparban melasz (nedves) szállításakor A vezetõképesség fokozása érdekében nagyon finom szemcsés és por állagú (nem abrazív) anyagoknál Hídképzõdés és elakadás ellen. REMAFLON Standard Kiváló tapadásgátló tulajdonságok az extrém alacsony tapadási és súrlódási értékeknek köszönhetõen A teflonfelület miatt élelmiszer szállítására alkalmas Felület: fehér, teflon, 1 mm Föld alatt: gumi () CN kötõréteggel, 2 mm Cikkszám Méret [mm] x szállítási hossz 2 30 m REMALEN Polietilén és gumi kombinációja Felsõ felület: szürke, PE, 1mm Alsó felület: gumi () 2 mm-es, CN kötõréteggel, CN-összekötõ réteggel jól felragasztható Csúszást elõsegítõ felület az alacsony súrlódási és tapadási értékeknek köszönhetõen REMALEN Cikkszám Méret [mm] x szállítási hossz 5 30 m Anyagáramlási problémák elkerülése érdekében finom szemcsés (kerek) és por állagú (nem abrazív) anyagoknál Ömlesztett és darabáru raktározásakor és szállításakor A REMALEN bevonat minimalizálja a finomõrlemény feltapadását, és növeli az áthaladási teljesítményt A-15

21 Tapadásgátló burkolatok REMASLIDE PLATTE Jó tapadásgátló tulajdonságokkal rendelkezik Polietilén és gumi kombinációja Felsõ felület: zöld UHMW-PE, 5mm ill. 10 mm Alsó felület: gumi ( 3 mm-es, CN kötõréteggel CN-kötõréteggel jól ragasztható Anyagáramlási problémák javítása érdekében finom szemcsés és por állagú (nem éles szélû) anyagoknál, pl. ömlesztett áruk tárolása bunkerekben, silókban és egyéb tartályokban, valamint ezek szállítása vályúkon, csúszdákon és garatokon. IPARI- BERENDEZÉSEK A-16 REMASLIDE PLATTE Cikkszám Méret [mm] x x x x A-16

22 Kerámia burkolatok REMALOX Nagyon jó kopásállóságú Al 3 O 3 -kerámia elemek TIP TOP speciális gumin CN-kötõréteggel Kiváló kopásállóság Felragasztható Négyzet alakú, négyszög alakú vagy hatszög alakú (SW) kerámia elemek Abrázió elleni burkolatok magas szállítási sebességnél Csõvezetékek Rázócsúszdák Ciklonok Csillék REMALOX Cikkszám Méretek Méretek Méretek [mm] Gumivastagság Kerámia elemek [mm] [mm] x 500 x 500 2,5 1,5 x 10 x x 500 x x 20 x x 500 x x 20 x x 500 x x 100 x x 510 x SW 32 x x 510 x SW 32 x 12 A-17

23 Speciális gumiból készült építõelemek Építõelemek Berendezések védelme becsapódás, ütközés okozta kopás ellen Feltapadás csökkentése Zajkibocsátás csökkentése KG gerendák Alapanyag: REMALINE 70 Cikkszám Név Mag. Szél. Hossz. Tömeg TT- [mm] [mm] [mm] [kg] rögzítés KG I KG I KG ,5 I KG II KG II KG I KG II KG I KG ,3 III WKG I KG-01 KG-02 KG-03 KG-06 KG-08 IPARI- BERENDEZÉSEK A-18 KG gerendák V Alapanyag: REMALINE 70 V Cikkszám Név Mag. Szél. Hossz. Tömeg TT- [mm] [mm] [mm] [kg] rögzítés KG-01 V IV KG-02 V IV KG-03 V IV KG-04 V V KG-05 V V KG-06 V IV KG-07 V V KG-08 V IV KG-04 KG-05 KG-07 ZP gerendák Alapanyag: REMALINE 70 Cikkszám Név Mag. Szél. Hossz. Tömeg TT- [mm] [mm] [mm] [kg] rögzítés ZP II ZP II KG-09 WKG-01 ZP gerendák V Alapanyag: REMALINE 70 V Cikkszám Név Mag. Szél. Hossz. Tömeg TT- [mm] [mm] [mm] [kg] rögzítés ZP-100 V V ZP-150 V V ZP-100/ZP-150 A-18

24 Speciális gumiból készült építõelemek TT-rögzítések KG és ZP gerendákhoz: Alkotóelemek: csapszegek alátét lemezzel és önbiztosító anyával Javaslat: méterenként 4 rögzítés szükséges TT-rögzítés I Cikkszám Megnevezés Meghúzási nyomaték TT-Rögzítés I, M 16 x 40 mm 90 Nm TT-Rögzítés I, M 16 x 60 mm 90 Nm TT-Rögzítés I, M 16 x 80 mm 90 Nm TT-Rögzítés I, M 16 x 100 mm 90 Nm TT-Rögzítés I, M 16 x 120 mm 90 Nm TT-rögzítés II Cikkszám Megnevezés Meghúzási nyomaték TT-Rögzítés II, M 20 x 60 mm 150 Nm TT-Rögzítés II, M 20 x 80 mm 150 Nm TT-Rögzítés II, M 20 x 100 mm 150 Nm TT-Rögzítés II, M 20 x 120 mm 150 Nm TT-rögzítés III Cikkszám Megnevezés Meghúzási nyomaték TT-Rögzítés III, M 10 x 30 mm 15 Nm TT-Rögzítés III, M 10 x 60 mm 15 Nm TT-rögzítés IV Cikkszám Megnevezés Meghúzási nyomaték TT-Rögzítés IV, M 16 x 40 mm 60 Nm TT-Rögzítés IV, M 16 x 60 mm 60 Nm TT-Rögzítés IV, M 16 x 80 mm 60 Nm TT-rögzítés V Cikkszám Megnevezés Meghúzási nyomaték TT-Rögzítés V, M 16 x 30 mm 60 Nm TT-Rögzítés V, M 16 x 60 mm 60 Nm TT-Rögzítés V, M 16 x 80 mm 60 Nm A-19

25 Speciális gumiból készült építõelemek ZP Fogprofil-lemezek: ZP 15 A/35 A/55 A REMALINE 70 kopásvédõ gumi St-37 acéllemezen ZP 15 B/35 B/55 B REMALINE 70 kopásvédõ gumi, szöveterõsítéssel (EP-160), CN réteggel IPARI- BERENDEZÉSEK A-20 ZP Fogprofil lemezek Cikkszám Név Mag. Szél. Hossz. Tömeg [mm] [mm] [mm] [kg] ZP 15 A ZP 15 B ZP 35 A ZP 35 B ZP 55 A ZP 55 B ZPL Fogprofil lemezek Cikkszám Név Mag. Szél. Hossz. Tömeg Rögzítés [mm] [mm] [mm] [kg] száma ZPL ZPL ZPL ZPL ZPL ZPL rögzítése: T-csavarral, M 16 x 80 ZPLP/ZPLPS Fogprofil lemezek (ragasztással rögzítik) Cikkszám Név Mag. Szél. Hossz. Tömeg [mm] [mm] [mm] [kg] ZPLP-A ZPLP-B ZPLPS-A ZPLPS-B A-20

26 Speciális gumiból készült építõelemek UVZ-lemezek REMALINE 70 kopásvédõ gumi 5 mm-es St-37 acéllemezen Cikszám Megnevezés Mag. szél. Hossz. Tömeg [mm] [mm] [mm] [kg] UVZ UVZ UVZ UVZ UVZ UVZ UVZ UVZ UVZ UVZ UVZ UVZ UVZ UVZ UVZ lemezek A-21

27 Speciális gumiból készült építõelemek HDL (Heavy Duty Lining) Nagy kopásállóságú gumi 5 mm-es St-37 acéllemezen Hosszú élettartam Üzemeltetési költségek csökkennek Zajártalmak csökkentése Kopásvédelem durva szemcsés ömlesztett áru esetén Darabos anyagok becsapódási területei (teknõs billentõkocsik, surrantók, stb.) Bélelés erõs igénybevétel esetén IPARI- BERENDEZÉSEK A-22 HDL-lemezek Cikkszám Cikkszám Mag. Szél. Hossz. Tömeg Rögzítések Furat Furattal [mm] [mm] [mm] [kg] [Db] nélkül Minimális rendelési mennyiség HDL-lemezekbõl rendelésenként: 600/750-es szélességûbõl 3 db vagy annak többszöröse (6,9,12..) 450/500-as szélességûbõl 4 db vagy annak többszöröse (8,12,16..) B L H Lásd az A vagy B rögzítést HDL-rögzítõrendszer A Cikkszám Megnevezés Hatlapú csavar M 20 x 80 mm U-tárcsa/korong, Ø 44 mm, DIN U-tárcsa/korong, Ø 21 mm, DIN 125-St Hatlapú anya M 20, DIN 985, önbiztosító Gumizsinór, Ø 55 x mm, gumidugónak (levágandó) A rögzítõrendszer HDL-rögzítõrendszer B Cikkszám Megnevezés Hegesztett csapszeg, M 20 x 35 mm U-tárcsa/korong, Ø 44 mm, DIN Hatlapú anya M 20, DIN 985, önbiztosító Gumizsinór, Ø 55 x mm, gumidugónak (levágandó) Fúrógép 433 K, HDL lemezekhez 50 mm-es átmérõvel B rögzítõrendszer A-22

28 Speciális gumiból készült építõelemek REMASTEEL Gumírozott lemezek REMASTEEL 60, REMASTEEL 70 REMA- REMA- Össz Lemez Szél. Hossz. Tömeg STEEL 60 STEEL 70 vastagság vastagság [mm] [mm] [kg] Cikkszám Cikkszám [mm] [mm] A-23

29 Korrózióvédõ burkolóanyagok CHEMOLINE 3 Jó vegyi ellenállás a szervetlen savaknak, lúgoknak és higított savaknak Jó kopásállóság magas szilárdanyag-tartalommal rendelkezõ közeg esetén CHEMOLINE 3/CN Polimerbázis: poli-kloroprén-kaucsuk (CR) Fajlagos súly: 1,42 g/cm 3 DIN Keménység: 55 ± 5 Shore A DIN Kopás: < 200 mm 3 DIN Dinamikus rugalmasság: > 25 % DIN Tekercshossz: 10 m Cikkszám Megnevezés Méretek [mm] kg/m CHEMOLINE 3/CN 3 x x , CHEMOLINE 3/CN 4 x x , CHEMOLINE 3/CN 5 x x , CHEMOLINE 3/CN 6 x x ,53 Csõvezetékek, keverõmûtárolók, raktártárolók, vegyianyag szállítók bélelése, Vasúti tartálykocsi, hajók rakodó területei IPARI- BERENDEZÉSEK A-24 CHEMOLINE 4 Kitûnõ diffúzióállóság olyan gázok ellen, mint pl: kén-dioxid, nitrogén-monoxid, telített vízgõz / füstgáz-kéntelenítõ berendezések (REA) burkolata / Jó vegyi ellenállás a szervetlen savak, lúgok, higított savak és poláris folyadékok ellen Jó idõjárásállóság Kristályosító kondenzátorok, füstgáz-kéntelenítõ berendezések, pácoló medencék, csõvezetékek, raktári tárolók, vegyianyag szállítók bélelése, vasúti tartálykocsik, és hajók rakodó területeinek burkolata CHEMOLINE 4/CN Polimerbázis: bróm-butil-kaucsuk (BIIR) Fajlagos súly: 1,27 g/cm 3 DIN Keménység: 50 ± 5 Shore A DIN Kopás: < 320 mm 3 DIN Dinamikus rugalmasság: > 6 % DIN Tekercshossz: 10 m Cikkszám Megnevezés Méretek [mm] kg/m CHEMOLINE 4/CN 3 x x , CHEMOLINE 4/CN 4 x x , CHEMOLINE 4/CN 5 x x , CHEMOLINE 4/CN 6 x x ,75 A-24

30 Korrózióvédõ burkolóanyagok CHEMOLINE 5 Kitûnõ diffúzióállóság olyan gázok ellen, mint pl: kén-dioxid, nitrogén-monoxid, telített vízgõz Jó vegyi ellenállás szervetlen savak, lúgok és higított savak ellen Jó idõjárásállóság Tengervíz sótalanító berendezések, pácoló medencék, keverõmûtartályok, filtertartályok, szuszpenziós tartályok, ioncserélõ berendezések és csõvezetékek burkolata CHEMOLINE 5/CN Polimerbázis: bróm-butil-kloroprén-kaucsuk (BIIR CR) Fajlagos súly: 1,30 g/cm 3 DIN Keménység: 50 ± 5 Shore A DIN Kopás: < 225 mm 3 DIN Dinamikus rugalmasság: > 10 % DIN Tekercshossz: 10 m Cikkszám Megnevezés Méretek [mm] kg/m CHEMOLINE 5/CN 3 x x , CHEMOLINE 5/CN 4 x x , CHEMOLINE 5/CN 5 x x , CHEMOLINE 5/CN 6 x x ,90 CHEMOLINE 70 Kitûnõen ellenáll az egészen magas koncentrációjú sósavnak is Jó vegyi ellenállás szervetlen savak, lúgok és higított savak ellen Savmarókádak, galvanikus kádak és tartályok burkolata sósav-elõállításhoz, tároláshoz, újratermeléshez CHEMOLINE 70/CN Polimerbázis: klórbutil-kaucsuk és PVC (CIIR/PVC) Fajlagos súly: 1,17 g/cm 3 DIN Keménység: 57 ± 5 Shore A DIN Hossz: 10 m Cikkszám Megnevezés Méretek [mm] kg/m CHEMOLINE 70/CN 3 x x , CHEMOLINE 70/CN 4 x x , CHEMOLINE 70/CN 5 x x , CHEMOLINE 70/CN 6 x x ,23 A-25

31 Korrózióvédõ burkolóanyagok CHEMOLINE 10 Kitûnõ diffúzióállóság olyan gázok ellen, mint pl: kén-dioxid, nitrogén-monoxid, telített vízgõz, füstgáz-kéntelenítõ berendezések (REA) burkolatai Jó vegyi ellenállás szervetlen savak, lúgok és higított savak ellen Tengervíz sótlanító berendezések, pácoló medencék, keverõmûtartályok, filtertartályok, szuszpenziós tartályok IPARI- BERENDEZÉSEK A-26 CHEMOLINE 10 Polimerbázis: klórbutil-kloroprén-kaucsuk (CIIR/CR) Fajlagos súly: 1,24 g/cm 3 DIN Keménység: 65 ± 5 Shore A DIN Dinamikus rugalmasság: > 8 % DIN Tekercshossz: 10 m Cikkszám Megnevezés Méretek [mm] kg/m CHEMOLINE 10 2 x x , CHEMOLINE 10 3 x x , CHEMOLINE 10 4 x x , CHEMOLINE 10 5 x x , CHEMOLINE 10 6 x x ,58 Kitöltõpaszta acél- és betonalaphoz Cikkszám Megnevezés Tartalom CHEMOKITT-L (0,5 kg A + 0,5 kg B) 1 kg Javítópaszta keménygumi burkolatokhoz Cikkszám Megnevezés Tartalom CHEMONIT-javítókitt 1 kg (0,5 kg A + 0,5 kg B) Javítópaszta lágygumi burkolathoz Cikkszám Megnevezés Tartalom REMA-Primer R 0,25 kg REMA-lágygumikitt Komp A, 0,5 kg REMA-lágygumikitt Komp A, 5 kg REMA-lágygumikitt Komp A, barna 0,5 kg REMA-lágygumikitt Komp A, barna 5 kg REMA-edzõ Komp B 0,025 kg REMA-edzõ Komp B 0,25 kg A-26

32 REMADUST-porszigetelõ rendszer REMADUST porszigetelõ gumilemez Kétoldali szövetráccsal Nagyfokú rugalmasság Nagy továbbszakadási ellenállás Jó idõjárásállóság Szín: Kiporzás megakadályozása szitáknál, szállítóberendezéseknél és más szerkezeteknél REMADUST porszigetelõ gumilemez Cikkszám Megnevezés Keménység Méretek [mm] REMADUST ± 5 2 x x REMADUST 40 S* 44 ± 5 2 x x REMADUST 70 V** 62 ± 5 2 x x * Antisztatikus DIN alapján (felületi és átmenõ ellenállás <1 x 10 6 Ohm, DIN IEC 60093/VDE rész szerint) nehezen gyullad az EN (DIN 22103) alapján ** Antisztatikus DIN alapján (felületi és átmenõ ellenállás <1 x 10 6 Ohm, DIN IEC 60093/VDE rész szerint) föld alatti használatra alkalmas (önkioltó) megfelel a biztonságtechnikai elõírásoknak (tûzvédelmi, higiéniás, elektromos elõírások) DIN szerint REMA TIP TOP-rögzítõ profilok porszigeteléshez Belsõ átmérõ: 14 mm (10 mm-es köracél és 2 mm vastag porszigetelõ gumilemez). Külsõ átmérõ: 31 mm a sarok rögzítõprofilnál: rádiusz a horony középpontjához 55 mm. REMA TIP TOP rögzítõ profilok Cikkszám Megnevezés Méretek [mm] Rögzítõprofil Tekercs 35 m Sarokrögzítõprofil 90 O, belsõ horony 205 x Sarokrögzítõprofil 90 O, külsõ horony 205 x Sarokrögzítõprofil 90 O, alsó horony 205 x 205 Rögzítõprofil Sarokrögzítõprofil 90 O, belsõ horonnyal Sarokrögzítõprofil 90 O, külsõ horonnyal Rögzítõprofil-rendszer Sarokrögzítõprofil 90 O, alsó horonnyal A-27
