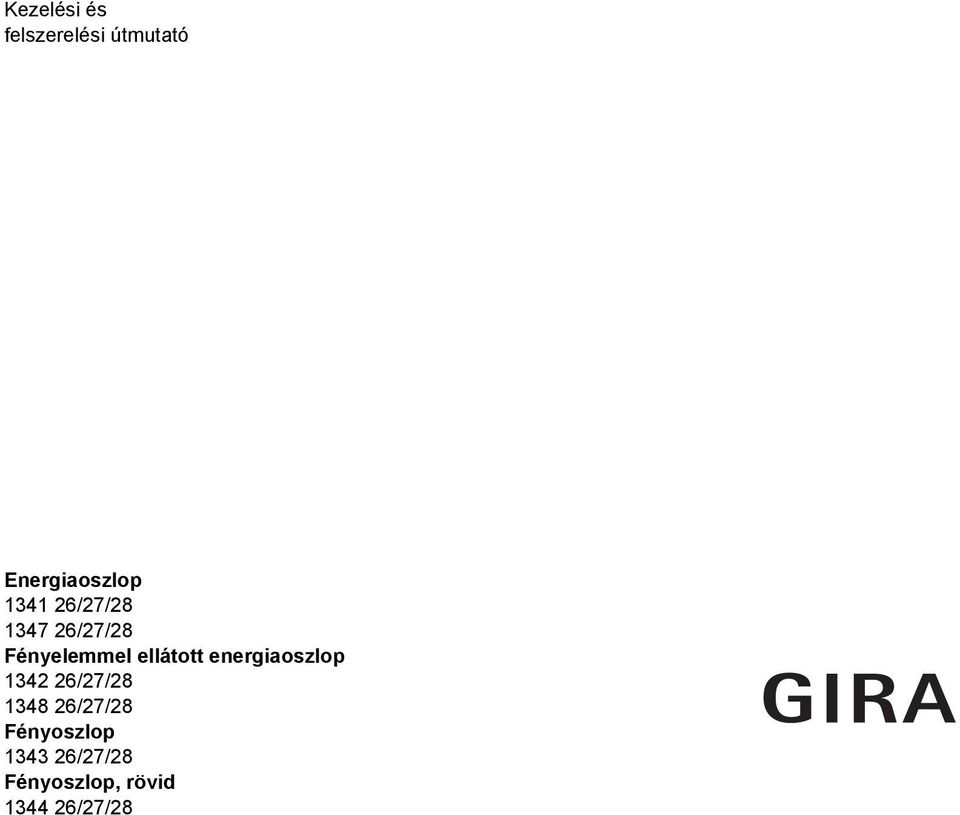

Kezelési és felszerelési útmutató
|
|
- András Gáspár
- 8 évvel ezelőtt
- Látták:
Átírás
1 Kezelés és felszerelés útmutató Energaoszlop /27/ /27/28 Fényelemmel ellátott energaoszlop /27/ /27/28 Fényoszlop /27/28 Fényoszlop, rövd /27/28
2 Tartalomjegyzék Készülék leírás... 3 Készülékábrázolás... 3 Az energaoszlop felállítása... 4 Az energaoszlop csatlakoztatása... 5 Vlágítóeszköz beépítése/cseréje... 6 Lamellák behelyezése... 6 Szabad készülékegység felszerelése... 7 Műszak adatok... 8 Garanca
3 Készülék leírás Energaoszlop a kültérre festett alumínumból. Feszültségelosztóként, valamnt felület és orentálás vlágításként szolgál a prvát alkalmazásban. Ezen kívül az energaoszlopba különböző dugaszolt- és kapcsoló-berendezések, pl telefonés hangszóróaljzatok, vagy vlágítás kapcsolók ntegrálhatók. A Gra energaoszlop négy különböző kvtelben, tszta fehér, antract és alu színben kapható: Energaoszlopként három SCHUKO-dugaszaljjal Rendelés sz /27/28 három földelő-stfttel ellátott dugaljjal (CEBEC) Rendelés sz /27/28 Fényelemmel ellátott energaoszlopként üresegységgel és kettő SCHUKO-dugaszaljjal Rendelés sz /27/28 üresegységgel és két földelő-stfttel ellátott dugaljjal (CEBEC) Rendelés sz /27/28 Fényoszlopként 769 mm építés magasságban Rendelés sz /27/28 Fényoszlopként, rövd 491 mm építés magasságban Rendelés sz /27/28 Készülékábrázolás A fényelemmel ellátott energaoszlop példáján ábrázoljuk az energaoszlop alapvető felépítését: (1) Fedél (2) Fényelem fényszóró-lappal (3) Készülék-egység TX_44-kerettel (4) Oszlop (5) Oszlopláb Ápolás utasítás Csak szappanos vízzel, vagy oldószermentes, nem karcoló tsztítószerrel tsztítsa az energaoszlopot. 3
4 Az energaoszlop felállítása Kondenzvíz-nyílás Az energaoszlop felszerelése előtt nyssa meg a kondenzvíz-lefolyót az oszlopláb alsó felén. Törje k ehhez a nyílást (lásd nyíl) és sorjátlanítsa reszelővel. Az energaoszlop csak egy csavarral lesz rögzítve. Az alap sajátságától függően két lehetőség van az energaoszlop a padlózattal történő lehorgonyzásához. Földhüvellyel Laza, vagy nem kötött talajon, pl. vrágágyásokban, vagy gyepfelületen az energaoszlopot földhüvely segítségével állíthatjuk fel. Járjon el a következőképpen: 1. Ásson egy kb. 50 cm mély lyukat a kválasztott felszerelés helyen. 2. Vezesse a tápvezetékeket (feszültségellátás és pl. telefon, vagy hangszórókábel) a földhüvelyen keresztül. 3. Betonozza be a földhüvelyt függőlegesen és a felszínnel egy szntben. 4. Vezesse át a tápvezetékeket az oszloplábon. 5. Szerelje fel az oszloplábat a mellékelt hatlapfejű csavarral a földhüvelyre. 6. Az energaoszlop csatlakoztatása (lásd 5. oldal). 7. Csatlakoztassa az energaoszlop földelővezetékét az oszlopláb földelés-kapcsára. 8. Állítsa az energaoszlopot az oszloplábra és rögzítse a három belső kulcsnyílású csavarral. A földhüvely helyzete Vegye fgyelembe a földhüvely bebetonozásánál az energaoszlop később helyzetét. Az energaoszlop maxmálsan 20 -al gazítható a földhüvelyen. 4
5 Az energaoszlop csatlakoztatása Közvetlen-felcsavarozás Szlárd alapon, mnt pl. burkolt, betonozott, vagy aszfaltozott felületen az energaoszlop felállítható drekt az alapra. Fgyelem Elektromos készülékek beépítését és összeszerelését csak elektromos szakember végezhet. Az energaoszlop fényeleme és a dugalja előre bekötöttek egészen a csatlakozó kapcsokg. Az energaoszlop feszültségellátásához járjon el a következőképpen: 1. Vegye k az energaoszlop alsó nyílásából a csatlakozódobozt és nyssa k. 2. Az energaoszlop kvtelezésétől függően a csatlakozó kapcsok foglalása különbözk. L N Járjon el a következőképpen: 1. Fúrjon lyukat a felszerelés helyén és helyezze be a vele szállított tplt. 2. Vezesse a tápvezetékeket (feszültségellátás és pl. telefon, vagy hangszórókábel) az oszloplábon keresztül. 3. Szerelje fel az oszloplábat a mellékelt hatlapfejű csavarral az talajra. 4. Az energaoszlop csatlakoztatása (lásd 5. oldal) 5. Csatlakoztassa az energaoszlop földelővezetékét az oszlopláb földelés-kapcsára. 6. Állítsa az energaoszlopot az oszloplábra és rögzítse a három belső kulcsnyílású csavarral. Csatlakoztassa a feszültségellátást a készülékegységgel ellátott energaoszlopnál a dugaszaljak számára az L/N/ kapcsokra. A fényelemmel ellátott energaoszlopoknál csatlakoztassa a lámpát az /N/ kapcsokon keresztül. 3. A szabad, nem felratos kapocs felhasználható az üresegység vezetékezésére. 4. Zárja a csatlakozódobozt és tolja be az energaoszlopba. 5. Csatlakoztassa az energaoszlop földelővezetékét az oszlopláb földelés-kapcsára. 5
6 Vlágítóeszköz beépítése/cseréje Vlágítóeszközként az energaoszlophoz kompaktfénycső kerül alkalmazásra E27-menettel. Közelebb adatot az engedélyezett vlágítóeszközhöz a "Műszak adatok" fejezetben talál a 8. oldalon. A vlágítóeszköz beépítéséhez, ll. cseréjéhez akövetkezőképpen járjon el: 1. Lazítsa k a fedélcsavarokat és vegye le az oszlopfedelet. 2. Húzza k a fényszóró-lapot a vezetékéből. 3. Helyezze be a vlágítóeszközt. 4. Tolja be újra a fényszóró-lapot (vegye fgyelembe a "TOP FRONT" felratot). 5. Helyezze fel az oszlopfedelet és rögzítse a fedélcsavarokkal. Lamellák behelyezése A opconálsan kapható lamellával az energaoszlop fényegysége célzottan alkalmazható objektum, vagy út megvlágítására. A lamella-elem és a mellékelt átlátszó lap behelyezéséhez a következőképpen járjon el: 1. Lazítsa k a fedélcsavarokat és vegye le a fedelet. 2. Húzza k a fényszóró-lapot a vezetékéből. 3. Tolja be felülről az átlátszó lapot (vegye fgyelembe a "TOP FRONT" felratot). 4. Lamella elem behelyezése: a lamellák felfelé rányulnak, pl. objektum megvlágítása. Vlágítóeszköz átmérő Energaoszlopokba max. 52 mm lábazat átmérőjű kompaktfénycsöve szerelhetők fel. Felszerelt lamellaelemek esetén ez a lábazat átmérő 48 mm-re csökken! Lamellák lefelé rányulnak, pl. út megvlágítása. 5. Helyezze fel az oszlopfedelet és rögzítse a fedélcsavarokkal. Átlátszó lap/fényszóró-lap A lamellaelem használható átlátszó lappal és szatnált fényszóró-lappal s. 6
7 Szabad készülékegység felszerelése A fényelemmel ellátott energaoszlop rendelkezk üresegységgel, mely egyénleg felszerelhető. Ez az üresegység már egy csapófedeles közlappal előkészített a System 55 betétjenek ntegrácójára. Az új egység beépítéséhez járjon el akövetkezőképpen: 1. Oldja a 3-szoros keret Torx-csavarjat és húzza le a keret-fedlapot. Ehhez helyezzen egy csavarhúzót az alsó sarkokba belülről és emelőzze fel a fedlapot. 2. Távolítsa el a köztes lapokat a csapófedéllel. 3. Emelőzze k az üresegység vak-borítását egy csavarhúzóval, oldja a dugaszalj-központ betétek csavarjat és vegye k a központ betéteket. 4. Keret-alsórész kvétele. 5. Cserélje k a vak-borítás tartógyűrűjét az új vakolat alá szerelt betétre. 6. Keret-alsórész felhelyezése. 7. Helyezze be a központ betétek és adott esetben csavarja be. 8. Helyezze fel a köztes lapokat a csapófedéllel. 9. Pattntsa fel a keret-takarólapot és nyomja be a Torx-csavarokat A System 55-betétek ntegrálása Egyes központ betéteknél a System 55-ből szükséges, hogy a TX_44 szortmentből másk közlapot csapófedéllel használjunk. Az aktuáls Gra katalógusban áttekntést talál, hogy melyk központ betét, melyk közlappal kombnálható. 3. 7
8 Műszak adatok Méretek (Sz x Ma x Mé) Oszlopláb: 229 X 10 x 155 mm ks oszlop: 142 x 491 x 75 mm nagy oszlop: 142 x 769 x 75 mm Védelm osztály: IP 44 zárt készülékfedélnél Csatlakozások: csavarkapcsok 1 x 4 mm 2 vagy 2 x 2,5 mm 2 Vlágítóeszköz: kompaktfénycső E27-menet (TC-DSE, TC-TSE) Teljesítmény: max. 21 W Lábazatátmérő: max. 52 mm, ll. max. 48 mm (lamella alkalmazásánál) pl. RADIUM Ralux RX-Q, RX-QS, RX-E OSRAM Dulux EL, PHILIPS PLE-L Vegye fgyelembe a bekapcsolás csúcsáramot Vegye fgyelembe felügyeletnél, vagy automata kapcsolóknál a kompaktfénycsövek bekapcsolás csúcsáramát. Megvlágítás tartomány nagy fényoszlop, szatnált fényszóró-lap, vlágítóeszköz 20 W Garanca A készülékenkre következők szernt vállalunk garancát: 1. Garancabztosításunk magába foglalja választásunk szernt az utójavítást, vagy új szállítását, ha a készülék működőképességét bzonyítottan anyag-, vagy gyártáshba befolyásolta, vagy ezek matt nem működőképes. 2. Az gény határdeje az általános eladás feltételenkhez gazodk. Az gény határdejének betartását a vétel dátumának gazolásával, a mellékelt számlával, szállítólevéllel, vagy hasonló rattal kell gazoln. 3. A vevő vsel mnden esetben a szállítás költséget. Kérjük, küldje el a készüléket portómentesen egy hbaleírással a központ ügyfélszolgálatunkhoz. Gra Gersepen GmbH & Co. KG Servce Center Dahlenstraße 12 D Radevormwald Gra Gersepen GmbH & Co. KG Postfach 1220 D Radevormwald Telefon: +49 (0) 2195 / Telefax: +49 (0) 2195 / Internet: nfo@gra.de ks fényoszlop, szatnált fényszóró-lap, vlágítóeszköz 20 W 8
