HASZNÁLATI ÚTMUTATÓ A TEKA TDW 45.2 TÍPUSÚ MOSOGATÓGÉPHEZ

Átírás

1 12) Vevıtájékoztató adatlap, megfelelıségi nyilatkozat Mőszaki adatok Típ: TDW Szélesség 450 mm Mélység 600 mm Magasság 850 mm Helyszükséglet nyitott ajtónál 1190 mm Befogadó képesség 9 teríték Névleges feszültség V/ 50 Hz Felvett összteljesítmény 2,2 kw Biztosíték 10 A Érintésvédelmi osztály: I (csak védıföldeléssel ellátott hálózathoz csatlakoztatható) Vízcsatlakozás: 3/4 A szükséges víznyomás: 0,1-1,0 MPa Programok száma: 5 Vízfogyasztás : 15 l Energia fogyasztás : 1,15 kwh Zajszint: 55 db/a Energiahatékonysági osztály: C HASZNÁLATI ÚTMUTATÓ A TEKA TDW 45.2 TÍPUSÚ MOSOGATÓGÉPHEZ A forgalombahozó a 79/1997 (XII.31) IKIM rendelet alapján tanúsítja, hogy a fenti típusú mosogatógép megfelel az elıírásoknak. 73/23/CEE 1973,02,19 (alacsonyfeszültség) és vonatkozó módosításai 89/336/CEE 1989,05,03 (elektromágneses kompatibilitás) és vonatkozó módosításai TEKA Küchentechnik GmbH TEKA Hungary Kft. Sechsheldener Strasse Budapest D Haiger GERMANY Bajcsy-Zsilinszky út 53 Jótállási feltételek a mellékelt jegy szerintiek. Kérjük, hogy a vásárlási jegyzéket ırizze meg. 24

2 Kedves Vásárló! Köszönjük, hogy a TEKA termékét választotta. Biztosak vagyunk abban, hogy ez a modern és praktikus termék, amelyik a legjobb anyagokból készült, kielégíti minden igényét. Kérjük, mielıtt használatba venné a készüléket, figyelmesen olvassa végig ezt a használati utasítást, hogy a legjobb teljesítményt érje el, minden lehetıséget megismerjen és elkerülje azokat a zavarokat amelyek a nem szabályszerő használatból erednek! Megismerheti azt is, hogy hogyan lehet kisebb zavarokat elhárítani. Kérjük ırizze meg a használati utasítást és a készülék eladása vagy elajándékozása esetén adja tovább az új tulajdonosnak! A használati utasításban leírtak be nem tartásából eredı károkért a gyártó nem vállal felelısséget. Ez a használati útmutató többféle, hasonló típusú mosogatógépre vonatkozik, ezért olyan funkciók leírását is tartalmazhatja, amelyek az Ön készülékén nem találhatók. Beépíthetı mosogatógépet a mellékelt beszerelési útmutató szerint szakemberrel végeztesse, hogy biztosítsa a készülék és az ajtó megfelelı kiegyensúlyozását, mely elıfeltétele a jó mosogatási hatás eléréséhez. A csomagoló anyagot hiánytalanul ırizze meg 72 óráig, és az esetleges csere esetén ebben szállítsa vissza a készüléket. A mosogatógép nagy értékő, bonyolult háztartási készülék. Tanácsos ezért idıszakonként szakemberrel felülvizsgáltatni, így a nagyobb hiba, vagy baleset megelızhetı. A medence nemesacélból készült, ezért a rozsdafoltok idegen rozsdára vezethetık vissza (vízcsövek, lábasok, edények stb. rozsdarészecskéi). A rozsdafoltok eltávolításához a kereskedelemben kapható speciális tisztítószert használjon! Helyesen adagolta a mosogatószert? Néhány mosogatószer agresszívebb, mint a többi. (Ld. A mosogatószer betöltése címő fejezetet!) Helyesen zárta be a sótartó fedelét? (Ld. a Speciális só betöltése címő fejezetet!) Helyesen van beállítva a vízlágyító berendezés? (Ld. a Vízlágyító berendezés beállítása címő fejezetet!) FIGYELEM A mosogatógép használata közben az ellenállások enyhén megbarnulhatnak, lehet, hogy csak néhány helyen. Ez normálisnak tekinthetı, mert ez az üzemeléssel függ össze és nem csökkenti a készülék hatékonyságát. 10) Ha hosszabb ideig nem használja a készüléket Amennyiben hosszabb ideig nem használja a mosogatógépet, végezze le a következı lépéseket: Végezze le kétszer egymás után a beáztató programot! Tisztítsa meg a szőrıket! Húzza ki a hálózati csatlakozót az aljzatból! Hagyja nyitva résnyire a mosogatógép ajtaját, hogy elkerülje a kellemetlen szagok keletkezését! Töltse fel az öblítıszer tartót! Zárja el a vízcsapot! Ha a mosogatógépet hosszabb szünet után ismét használni szeretné, a következıképpen járjon el: Gyızıdjön meg arról, hogy a vízvezetékben nem győlt össze szennyezıdés vagy rozsda; ehhez oldja le a vízbevezetı csövet és folyassa néhány percig a vizet! Végül csatlakoztassa ismét a vízbevetı csövet! Dugja a hálózati csatlakozó dugót az aljzatba! 11) Vevıszolgálat Amennyiben az esetleges zavarokat a "Kisebb zavarok elhárítása" címő fejezetben leírt intézkedésekkel nem tudja megszüntetni, kérjük lépjen kapcsolatba a szerviz szolgálatunkkal! Szereléseket a készüléken kizárólag engedélyezett szakember végezhet. A szakszerőtlenül elvégzett szerelések veszélyt jelentenek a felhasználóra. Szerelések elvégzéséhez forduljon a szerviz szolgálathoz! 2 A mosogató medencén rozsdafoltok vannak ) Kisebb zavarok elhárítása

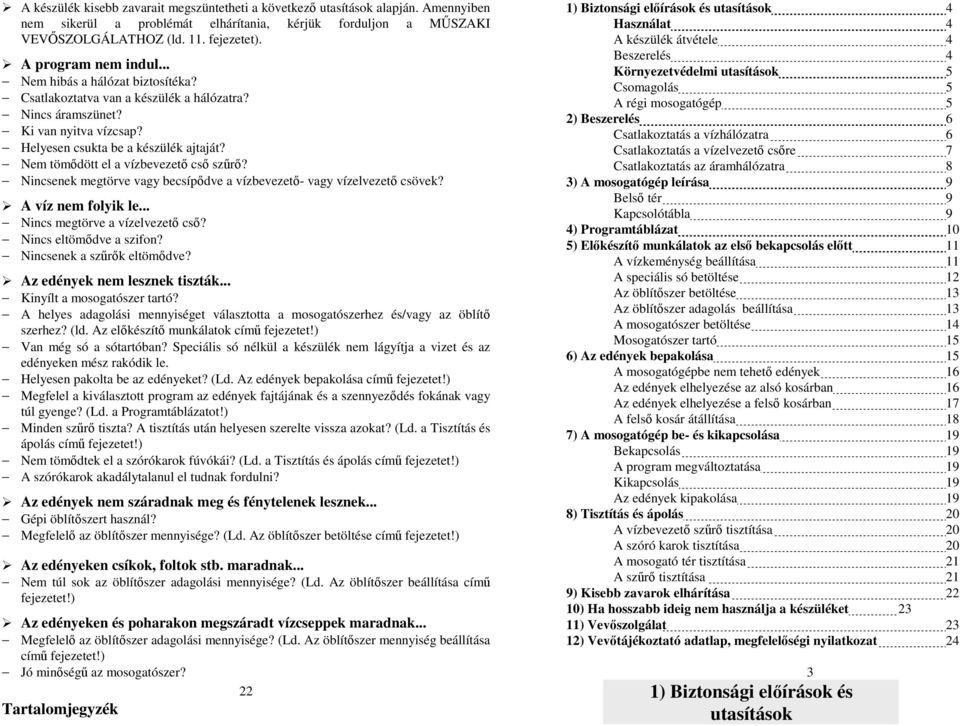

3 A készülék kisebb zavarait megszüntetheti a következı utasítások alapján. Amennyiben nem sikerül a problémát elhárítania, kérjük forduljon a MŐSZAKI VEVİSZOLGÁLATHOZ (ld. 11. fejezetet). A program nem indul... Nem hibás a hálózat biztosítéka? Csatlakoztatva van a készülék a hálózatra? Nincs áramszünet? Ki van nyitva vízcsap? Helyesen csukta be a készülék ajtaját? Nem tömıdött el a vízbevezetı csı szőrı? Nincsenek megtörve vagy becsípıdve a vízbevezetı- vagy vízelvezetı csövek? A víz nem folyik le... Nincs megtörve a vízelvezetı csı? Nincs eltömıdve a szifon? Nincsenek a szőrık eltömıdve? Az edények nem lesznek tiszták... Kinyílt a mosogatószer tartó? A helyes adagolási mennyiséget választotta a mosogatószerhez és/vagy az öblítı szerhez? (ld. Az elıkészítı munkálatok címő fejezetet!) Van még só a sótartóban? Speciális só nélkül a készülék nem lágyítja a vizet és az edényeken mész rakódik le. Helyesen pakolta be az edényeket? (Ld. Az edények bepakolása címő fejezetet!) Megfelel a kiválasztott program az edények fajtájának és a szennyezıdés fokának vagy túl gyenge? (Ld. a Programtáblázatot!) Minden szőrı tiszta? A tisztítás után helyesen szerelte vissza azokat? (Ld. a Tisztítás és ápolás címő fejezetet!) Nem tömıdtek el a szórókarok fúvókái? (Ld. a Tisztítás és ápolás címő fejezetet!) A szórókarok akadálytalanul el tudnak fordulni? Az edények nem száradnak meg és fénytelenek lesznek... Gépi öblítıszert használ? Megfelelı az öblítıszer mennyisége? (Ld. Az öblítıszer betöltése címő fejezetet!) Az edényeken csíkok, foltok stb. maradnak... Nem túl sok az öblítıszer adagolási mennyisége? (Ld. Az öblítıszer beállítása címő fejezetet!) Az edényeken és poharakon megszáradt vízcseppek maradnak... Megfelelı az öblítıszer adagolási mennyisége? (Ld. Az öblítıszer mennyiség beállítása címő fejezetet!) Jó minıségő az mosogatószer? 22 Tartalomjegyzék 1) Biztonsági elıírások és utasítások 4 Használat 4 A készülék átvétele 4 Beszerelés 4 Környezetvédelmi utasítások 5 Csomagolás 5 A régi mosogatógép 5 2) Beszerelés 6 Csatlakoztatás a vízhálózatra 6 Csatlakoztatás a vízelvezetı csıre 7 Csatlakoztatás az áramhálózatra 8 3) A mosogatógép leírása 9 Belsı tér 9 Kapcsolótábla 9 4) Programtáblázat 10 5) Elıkészítı munkálatok az elsı bekapcsolás elıtt 11 A vízkeménység beállítása 11 A speciális só betöltése 12 Az öblítıszer betöltése 13 Az öblítıszer adagolás beállítása 13 A mosogatószer betöltése 14 Mosogatószer tartó 15 6) Az edények bepakolása 15 A mosogatógépbe nem tehetı edények 16 Az edények elhelyezése az alsó kosárban 16 Az edények elhelyezése a felsı kosárban 17 A felsı kosár átállítása 18 7) A mosogatógép be- és kikapcsolása 19 Bekapcsolás 19 A program megváltoztatása 19 Kikapcsolás 19 Az edények kipakolása 19 8) Tisztítás és ápolás 20 A vízbevezetı szőrı tisztítása 20 A szóró karok tisztítása 20 A mosogató tér tisztítása 21 A szőrı tisztítása 21 9) Kisebb zavarok elhárítása 22 10) Ha hosszabb ideig nem használja a készüléket 23 11) Vevıszolgálat 23 12) Vevıtájékoztató adatlap, megfelelıségi nyilatkozat ) Biztonsági elıírások és utasítások

4 Használat A készülék kizárólag háztartásban használható és csak arra a célra, amelyre tervezték. Kizárólag normál háztartási edényeket mosogasson! A gyártó semmilyen felelısséget nem vállal, ha a készüléket szakszerőtlen módon vagy más célokra használja. A mosogatógépet a gyártó utasításai szerint szakembernek kell beszerelni és csatlakoztatni; az elektromos hálózat vagy a vízellátás csatlakoztatását szakembernek kell végeznie. (Ld. a 2. Beszerelés címő fejezetet!) Biztonsági okokból tilos a mosogatógépen átalakításokat vagy változtatásokat véghezvinni. A szőrı tisztítása Rendszeresen szerelje szét a középsı "H" szőrıt (19. ábra), ellenırizze és ha szükséges tisztítsa meg! A kiszereléshez forgassa a fogantyúnál fogva az óramutató járásával ellentétes irányba (1) és aztán húzza felfelé (2), végül válassza szét az "L" és "M" részeket a 20. ábrán látható módon! A készülék átvétele Ha szállítási sérüléseket észlel a készüléken, ne helyezze üzembe a mosogatógépet! Semmi esetre ne csatlakoztassa a hibás készüléket! Kétséges esetben kérjük forduljon a kereskedıhöz! Beszerelés A készülék bekapcsolása elıtt gyızıdjön meg arról, hogy a hálózati feszültség és - frekvencia értékek a felállítási helyen a típuscímke adatainak megfelelnek-e (ld. a Belsı tér címő fejezetet)! Ne használjon hosszabbító kábelt! Ha az aljzat, amelybe a készüléket csatlakoztatni szeretné, nem egyezik meg a csatlakozó dugó típusával, cseréltesse ki egy szakemberrel a csatlakozó dugót egy megfelelıre és ne használjon adaptert vagy többszörös csatlakozó aljzatot, mert ez túlmelegedésekhez vagy tőzhöz vezethet! Figyeljen arra, hogy a mosogatógépet ne állítsa a hálózati kábelre és a víz oda- és vízelvezetı csövekre! Biztonsági utasítások Készülékek "TELJES AQUASTOPPAL": ez a berendezés megszakítja a vízodavezetı csı ellátását és kikapcsolja a mosogatógépet a készülék esetleges tömítetlensége esetén. Így a mosogatógép felállítási helyének elöntési veszélye kizárt. Ha bekapcsol ez a berendezés, kérjük hívjon szakembert a hiba megállapítására és elhárítására! Készülékek "AQUASTOP rendszerrel": az odavezetı csövön egy tok található, amelyben két elektromágnes szelep van; az odavezetı csıben helyezték el a berendezés csatlakozó kábelét is. Ezt a csövet semmi esetre ne vágja át és ne ejtse a tokot vízbe! Ha az odavezetı csı megsérülne, válassza le a készüléket a hálózatról! Mőködési zavarok esetén vagy a karbantartáshoz elıször zárja el a vízcsapot és válassza le a készüléket a hálózatról! A csatlakozó dugót soha ne a kábelnél fogva húzza ki az aljzatból! 4 A mosogatótér tisztítása Rendszeresen (évente egyszer vagy kétszer) tisztítsa meg a belsı teret és a tömítéseket a lerakódott szennyezıdésektıl egy puha, nedves ronggyal! 19. ábra 20. ábra Ezután válassza szét azt a két részt, amelybıl a mőanyagszőrı áll úgy, hogy a megjelölt helyeken könnyedén összenyomja (21. ábra) és a felsı részt felfelé húzza! Miután kiszerelte a középsı szőrıt a "G" szőrıt is kiveheti (csak meg kell emelni). A "P" rész kivételéhez vegye ki az "N" szórókar tartót (22. ábra)! 21. ábra 22. ábra 21 FIGYELEM! Ha kinyitja a készülék ajtaját a már futó program félbe szakad. Amikor ismét becsukja az ajtót a program annál a pontnál folytatódik, ahol félbe szakadt.

5 A már futó program közben csak akkor nyissa ki a készülék ajtaját, ha ez feltétlenül szükséges! Mivel ekkor hideg levegı áramlik a készülékbe, ez megzavarhatja a program lefutását. Az olyan készülékeknél, amelyek be vannak építve a konyhabútorba egy munkafelület alá, a kilépı gız hatására megsérülhet a munkalap. Ezért óvja meg a munkafelület alsó oldalát a mellékelt tartozékkal a megduzzadástól! 8) Tisztítás és ápolás A mosogatógép kapcsolótábláját egy puha, enyhén nedves ronggyal vagy lakkozott felületekhez való normális tisztítószerrel tisztítsa! Rendszeresen tisztítsa a mosogatóteret és az ajtótömítéseket egy puha ronggyal! A tisztítás elıtt válassza le a mosogatógépet az áramhálózatról! FIGYELEM! Soha ne használjon a tisztításhoz súrolószert! A vízbevezetı szőrı tisztítása: Rendszeresen tisztítsa a vízcsapban lévı vízbevezetı szőrıt (1. ábra)! 1) Zárja el a vízcsapot! 2) Csavarja le a vízbevezetı csı végét! 3) Vegye ki a szőrıt és tisztítsa meg óvatosan folyó víz alatt! 4) Zárja el a vízcsapot, helyezze be a szőrıt és ismét csavarja vissza a csövet! A szórókarok tisztítása: A szórókarok rendszeres tisztításával megakadályozhatja, hogy a fúvókák eltömıdjenek. A szórókarok könnyedén levehetık a tisztításhoz. A felsı szórókar tisztítása... A felsı szórókar kivételéhez csavarja ki az "R" győrőt (17. ábra)! Az alsó szórókar tisztítása... A kivételhez húzza egyszerően felfelé a szórókart (18. ábra)! A tisztítószer tartós sérüléseket okozhat a szemben, szájban, torokban és fulladáshoz vezethet. Tartsa távol a gyermekeket a tisztítószertıl és a mosogatógéptıl! Ne engedje, hogy gyermekek játszanak a mosogatógéppel! A mosogatási program befejezése után a mosogatógépben maradó víz nem iható és nem szabad meginni vagy más módon felhasználni, mert még tisztítószer maradványokat tartalmaz. Ne támaszkodjon vagy üljön a mosogatógép nyitott ajtajára: a készülék megbillenhet! Beépített készülékeknél megsérülhet a készülék ajtaja és a konyhabútor. Ne tegyen oldószert (alkohol vagy terpentin) a mosogatógépbe - robbanásveszély! A mőanyag edényeket ne pakolja a főtıellenállás fölé: elolvadhatnak! A mosogatási program befejezése után a főtıellenállás még egy ideig nagyon meleg. Ne érintse meg a főtıellenállást! Égésveszély! Ne üzemeltesse vagy érintse meg a készüléket nedves kezekkel vagy mezítláb! Kések és evıeszközök esetén jobb mosogatási eredményt érhet el, ha ezeket nyelükkel lefelé teszi a kosárba; a kés hegye és éle azonban sérüléseket okozhat, ezért ajánlatos ezeket élükkel lefelé bepakolni. Ne hagyja nyitva a mosogatógép ajtaját, ha ez nem szükséges, hogy elkerülje, hogy megbotoljon az ajtóban és esetleg megsérüljön! A beépíthetı készülék beszerelését a megfelelı utasítások szerint kell elvégezni. Környezetvédelmi utasítások Csomagolás A készülék csomagolásához használt anyagokat a minimálisra csökkentették, amely környezetbarát és újrahasznosítható. Ezek a csomagolóanyagok (pl. karton, mőanyagzacskó, polisztirol stb.) potenciális veszélyforrások, ezért tartsa távol a gyermekektıl! A csomagolóanyag összegyőjtésével és újrahasznosításával csökkenthetı a nyersanyag felhasználás és a hulladék. Ezért kérjük, hogy vigye el a csomagolóanyagot a győjtıhelyekre! A győjtıhelyekrıl érdeklıdjön az Önkormányzatoknál! A régi mosogatógép A régi készüléket tegye használhatatlanná; húzza ki a hálózati kábelt az aljzatból majd vágja át! Tegye használhatatlanná azokat a részeket, amelyek potenciális veszélyforrást jelentenek játszadozó gyermekek számára (ajtózár, a készülék ajtaja stb.)! A mőanyagrészeken speciális rövid jelzések láthatóak, így lehetséges az anyagok környezetbarát, szelektív hasznosítása. A használaton kívül helyezett készüléket az anyagok újrahasznosíthatósága érdekében kérjük vigye győjtıhelyekre vagy adja át a kereskedınek! 17. ábra 18. ábra A szórókarokat folyó víz alatt mosogassa el és ismét helyezze vissza a tartójába! 20 FIGYELEM! A mosogatógépet csak felnıttek használhatják. 2) Beszerelés 5

6 A mosogatógépnek teljesen vízszintesen kell állnia egy stabil és sima felületen. A talaj kisebb egyenlıtlenségeit kiegyensúlyozhatja az állítható lábacskákkal, amíg a készülék teljesen vízszintesen áll. A jó kiegyensúlyozás biztosítja, hogy a készülék ajtaja rendesen záródjon. Figyelem! Ha a mosogatógépet szınyegpadlóra állítja figyeljen arra, hogy a készülék alsó részén található szellızınyílásokat ne takarja le! Néhány beépíthetı típust csak egy hátsó támasztólábbal szereltek fel (kettı helyett. Ezt a készülék alsó, elülsı oldalán található csavarral lehet átállítani. Ezáltal a mosogatógép a beépítés után, a munkalap alatt is szabályozható. Figyeljen arra, hogy a vízelvezetı-, a vízbevezetı csı és a hálózati kábel ne törjön meg! A mosogatógépet felállíthatja úgy, hogy az oldalsó és hátsó oldala közvetlenül bútor vagy a fal mellett legyen. A megfelelı beszerelés biztosítása érdekében vízbe- és vízelvezetı csöveket jobbra és balra is vezetheti; közben figyeljen arra, hogy az odavezetı csı beállítása után ne folyjon ki víz és hogy ne törje meg és ne csípje be a csöveket! A stabilitás biztosítása érdekében a beépíthetı vagy integrálható készülékeket csak olyan egy lapból álló munkafelület alá építse be, amely rögzítve van a szomszédos konyhabútorokhoz! Amennyiben a mosogatógépet közvetlenül egy gáz- vagy egy széntőzhely mellé állítja, a munkalap védelme érdekében iktasson közbe be egy hıszigetelı lemezt a tőzhely és a mosogatógép közé! Csatlakoztatás a vízhálózatra A készülék mőködtethetı vezetékes hideg és (max. 60 C-os) meleg vízzel is (központi berendezések, főtıtest). Ebben az esetben a mosogatás idıtartama pár perccel lerövidül és a tisztítás hatékonysága enyhén csökken. A melegvíz kifolyó szelepre történı csatlakoztatást ugyanúgy kell elvégezni, mint a hidegvízcsapra történı csatlakoztatást. Gyızıdjön meg arról, hogy a víznyomás a mőszaki adatoknál megadott értékeknek megfelel-e! Az új vagy a régóta nem használt csöveket mossa át a csatlakoztatás elıtt, amíg tiszta víz folyik ki! Máskülönben fennáll a veszély, hogy a por- és rozsdalerakódások eltömítik a vízbevezetı csövet és így megsérül a mosogatógép. A mosogatógépet csak akkor szabad bekapcsolni, ha már bepakolta az edényeket és megtöltötte a mosogatószer tartót, ha megállapította, hogy a felsı szórókar akadálytalanul el tud forogni és ha az ajtót már becsukta. A bepakolt edényekhez legmegfelelıbb program kiválasztásához, különösen kezdetben kövesse figyelmesen a programtáblázatban feltüntetett utasításokat! A programtáblázatból a bepakolt edényeknek és a szennyezıdés fokának legmegfelelıbb programot válassza ki! A mosogatógép bekapcsolásához állítsa be a kiválasztott programot a programválasztó kapcsolóval (és/vagy a hozzá tartozó gombbal) és ezután nyomja meg a BE/KI gombot! A BE/KI lámpa kigyullad. A kívánt program beállításához forgassa a kiválasztott program számjelzését egy vonalba a vonatkoztatási jelzéssel! A program megváltoztatása Ha véletlenül hibás programot állított be, a mosogatógép kikapcsolásához nyomja meg a BE/KI gombot, válassza ki a kívánt programot és ismét kapcsolja be a mosogatógépet a BE/KI gomb megnyomásával! Kikapcsolás A mosogatógép kikapcsolásához nyomja meg a BE/KI gombot! Figyelem! Amennyiben egy mőködı program közben kinyitja a mosogatógép ajtaját, várjon legalább 1 percet résnyire nyitott ajtóval, mielıtt újra indítaná a mosogatógépet! Az edények kipakolása Ajánlatos az edények kivétele elıtt, a program befejezése után még 20 percet várni, hogy megszáradjanak az edények és ne legyenek nagyon melegek. Elıször az alsó kosárból pakoljon ki, hogy elkerülje, hogy a felsı kosárban lévı edényekben maradó víz az alsó kosárban lévı edényekre csepegjen és foltokat hagyjon hátra! FONTOS: A program befejezése után zárja el a vízcsapot (16. ábra), hogy elkerülje az elöntés veszélyét! Ez különösen akkor nagyon fontos, ha mosogatógépet hosszabb ideig nem használja. 16. ábra Bekapcsolás 6 7) A mosogatógép be- és kikapcsolása 19 Az ábrák a felsı kosár néhány lehetséges elrendezését mutatják (13a-13b ábrák).

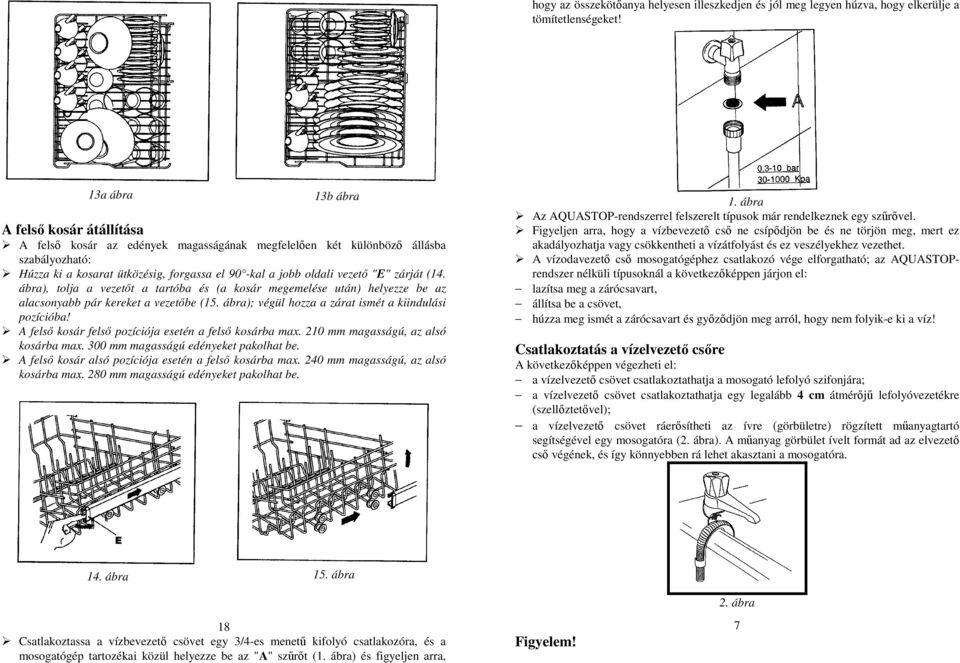

7 hogy az összekötıanya helyesen illeszkedjen és jól meg legyen húzva, hogy elkerülje a tömítetlenségeket! 13a ábra 13b ábra A felsı kosár átállítása A felsı kosár az edények magasságának megfelelıen két különbözı állásba szabályozható: Húzza ki a kosarat ütközésig, forgassa el 90 -kal a jobb oldali vezetı "E" zárját (14. ábra), tolja a vezetıt a tartóba és (a kosár megemelése után) helyezze be az alacsonyabb pár kereket a vezetıbe (15. ábra); végül hozza a zárat ismét a kiindulási pozícióba! A felsı kosár felsı pozíciója esetén a felsı kosárba max. 210 mm magasságú, az alsó kosárba max. 300 mm magasságú edényeket pakolhat be. A felsı kosár alsó pozíciója esetén a felsı kosárba max. 240 mm magasságú, az alsó kosárba max. 280 mm magasságú edényeket pakolhat be. 1. ábra Az AQUASTOP-rendszerrel felszerelt típusok már rendelkeznek egy szőrıvel. Figyeljen arra, hogy a vízbevezetı csı ne csípıdjön be és ne törjön meg, mert ez akadályozhatja vagy csökkentheti a vízátfolyást és ez veszélyekhez vezethet. A vízodavezetı csı mosogatógéphez csatlakozó vége elforgatható; az AQUASTOPrendszer nélküli típusoknál a következıképpen járjon el: lazítsa meg a zárócsavart, állítsa be a csövet, húzza meg ismét a zárócsavart és gyızıdjön meg arról, hogy nem folyik-e ki a víz! Csatlakoztatás a vízelvezetı csıre A következıképpen végezheti el: a vízelvezetı csövet csatlakoztathatja a mosogató lefolyó szifonjára; a vízelvezetı csövet csatlakoztathatja egy legalább 4 cm átmérıjő lefolyóvezetékre (szellıztetıvel); a vízelvezetı csövet ráerısítheti az ívre (görbületre) rögzített mőanyagtartó segítségével egy mosogatóra (2. ábra). A mőanyag görbület ívelt formát ad az elvezetı csı végének, és így könnyebben rá lehet akasztani a mosogatóra. 14. ábra 15. ábra 18 Csatlakoztassa a vízbevezetı csövet egy 3/4-es menető kifolyó csatlakozóra, és a mosogatógép tartozékai közül helyezze be az "A" szőrıt (1. ábra) és figyeljen arra, Figyelem! 2. ábra 7

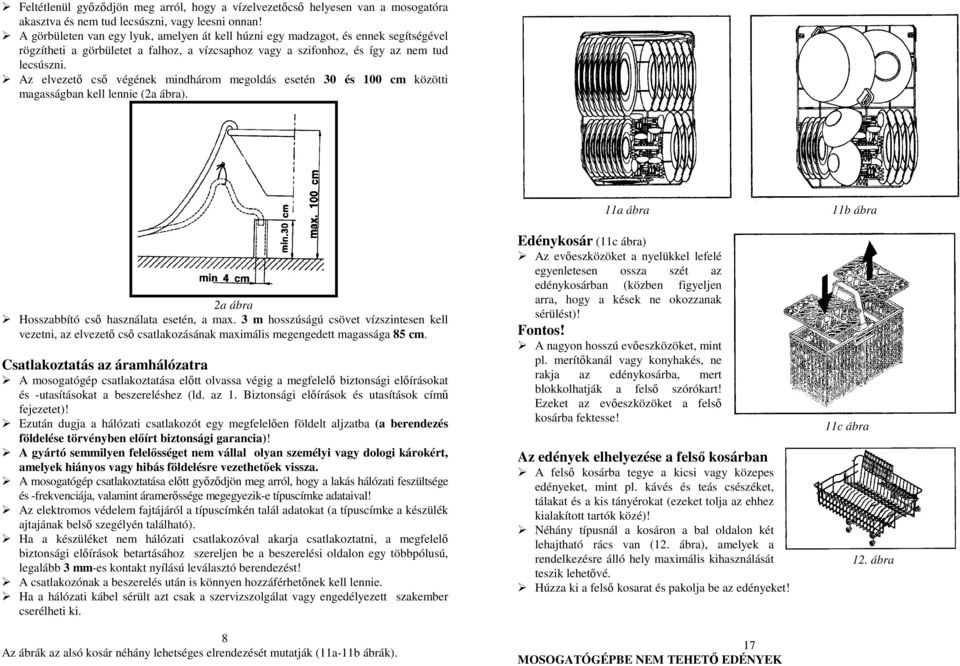

8 Feltétlenül gyızıdjön meg arról, hogy a vízelvezetıcsı helyesen van a mosogatóra akasztva és nem tud lecsúszni, vagy leesni onnan! A görbületen van egy lyuk, amelyen át kell húzni egy madzagot, és ennek segítségével rögzítheti a görbületet a falhoz, a vízcsaphoz vagy a szifonhoz, és így az nem tud lecsúszni. Az elvezetı csı végének mindhárom megoldás esetén 30 és 100 cm közötti magasságban kell lennie (2a ábra). 2a ábra Hosszabbító csı használata esetén, a max. 3 m hosszúságú csövet vízszintesen kell vezetni, az elvezetı csı csatlakozásának maximális megengedett magassága 85 cm. Csatlakoztatás az áramhálózatra A mosogatógép csatlakoztatása elıtt olvassa végig a megfelelı biztonsági elıírásokat és -utasításokat a beszereléshez (ld. az 1. Biztonsági elıírások és utasítások címő fejezetet)! Ezután dugja a hálózati csatlakozót egy megfelelıen földelt aljzatba (a berendezés földelése törvényben elıírt biztonsági garancia)! A gyártó semmilyen felelısséget nem vállal olyan személyi vagy dologi károkért, amelyek hiányos vagy hibás földelésre vezethetıek vissza. A mosogatógép csatlakoztatása elıtt gyızıdjön meg arról, hogy a lakás hálózati feszültsége és -frekvenciája, valamint áramerıssége megegyezik-e típuscímke adataival! Az elektromos védelem fajtájáról a típuscímkén talál adatokat (a típuscímke a készülék ajtajának belsı szegélyén található). Ha a készüléket nem hálózati csatlakozóval akarja csatlakoztatni, a megfelelı biztonsági elıírások betartásához szereljen be a beszerelési oldalon egy többpólusú, legalább 3 mm-es kontakt nyílású leválasztó berendezést! A csatlakozónak a beszerelés után is könnyen hozzáférhetınek kell lennie. Ha a hálózati kábel sérült azt csak a szervizszolgálat vagy engedélyezett szakember cserélheti ki. 8 Az ábrák az alsó kosár néhány lehetséges elrendezését mutatják (11a-11b ábrák). 11a ábra Edénykosár (11c ábra) Az evıeszközöket a nyelükkel lefelé egyenletesen ossza szét az edénykosárban (közben figyeljen arra, hogy a kések ne okozzanak sérülést)! Fontos! A nagyon hosszú evıeszközöket, mint pl. merítıkanál vagy konyhakés, ne rakja az edénykosárba, mert blokkolhatják a felsı szórókart! Ezeket az evıeszközöket a felsı kosárba fektesse! Az edények elhelyezése a felsı kosárban A felsı kosárba tegye a kicsi vagy közepes edényeket, mint pl. kávés és teás csészéket, tálakat és a kis tányérokat (ezeket tolja az ehhez kialakított tartók közé)! Néhány típusnál a kosáron a bal oldalon két lehajtható rács van (12. ábra), amelyek a rendelkezésre álló hely maximális kihasználását teszik lehetıvé. Húzza ki a felsı kosarat és pakolja be az edényeket! 17 MOSOGATÓGÉPBE NEM TEHETİ EDÉNYEK 11b ábra 11c ábra 12. ábra

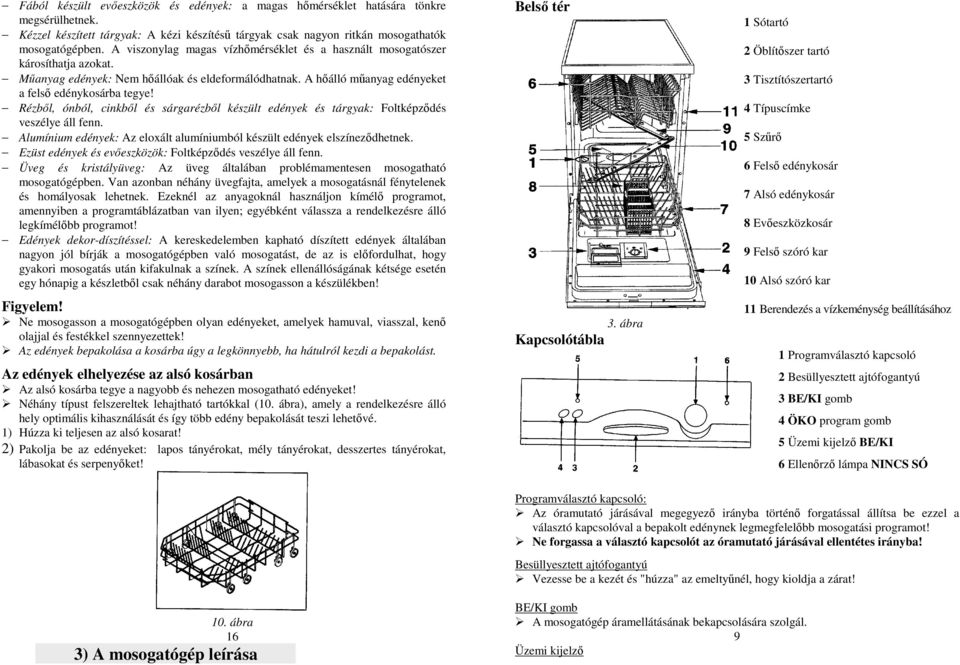

9 Fából készült evıeszközök és edények: a magas hımérséklet hatására tönkre megsérülhetnek. Kézzel készített tárgyak: A kézi készítéső tárgyak csak nagyon ritkán mosogathatók mosogatógépben. A viszonylag magas vízhımérséklet és a használt mosogatószer károsíthatja azokat. Mőanyag edények: Nem hıállóak és eldeformálódhatnak. A hıálló mőanyag edényeket a felsı edénykosárba tegye! Rézbıl, ónból, cinkbıl és sárgarézbıl készült edények és tárgyak: Foltképzıdés veszélye áll fenn. Alumínium edények: Az eloxált alumíniumból készült edények elszínezıdhetnek. Ezüst edények és evıeszközök: Foltképzıdés veszélye áll fenn. Üveg és kristályüveg: Az üveg általában problémamentesen mosogatható mosogatógépben. Van azonban néhány üvegfajta, amelyek a mosogatásnál fénytelenek és homályosak lehetnek. Ezeknél az anyagoknál használjon kímélı programot, amennyiben a programtáblázatban van ilyen; egyébként válassza a rendelkezésre álló legkímélıbb programot! Edények dekor-díszítéssel: A kereskedelemben kapható díszített edények általában nagyon jól bírják a mosogatógépben való mosogatást, de az is elıfordulhat, hogy gyakori mosogatás után kifakulnak a színek. A színek ellenállóságának kétsége esetén egy hónapig a készletbıl csak néhány darabot mosogasson a készülékben! Figyelem! Ne mosogasson a mosogatógépben olyan edényeket, amelyek hamuval, viasszal, kenı olajjal és festékkel szennyezettek! Az edények bepakolása a kosárba úgy a legkönnyebb, ha hátulról kezdi a bepakolást. Az edények elhelyezése az alsó kosárban Az alsó kosárba tegye a nagyobb és nehezen mosogatható edényeket! Néhány típust felszereltek lehajtható tartókkal (10. ábra), amely a rendelkezésre álló hely optimális kihasználását és így több edény bepakolását teszi lehetıvé. 1) Húzza ki teljesen az alsó kosarat! 2) Pakolja be az edényeket: lapos tányérokat, mély tányérokat, desszertes tányérokat, lábasokat és serpenyıket! Belsı tér Kapcsolótábla 3. ábra 1 Sótartó 2 Öblítıszer tartó 3 Tisztítószertartó 4 Típuscímke 5 Szőrı 6 Felsı edénykosár 7 Alsó edénykosár 8 Evıeszközkosár 9 Felsı szóró kar 10 Alsó szóró kar 11 Berendezés a vízkeménység beállításához 1 Programválasztó kapcsoló 2 Besüllyesztett ajtófogantyú 3 BE/KI gomb 4 ÖKO program gomb 5 Üzemi kijelzı BE/KI 6 Ellenırzı lámpa NINCS SÓ Programválasztó kapcsoló: Az óramutató járásával megegyezı irányba történı forgatással állítsa be ezzel a választó kapcsolóval a bepakolt edénynek legmegfelelıbb mosogatási programot! Ne forgassa a választó kapcsolót az óramutató járásával ellentétes irányba! Besüllyesztett ajtófogantyú Vezesse be a kezét és "húzza" az emeltyőnél, hogy kioldja a zárat! 10. ábra 16 3) A mosogatógép leírása BE/KI gomb A mosogatógép áramellátásának bekapcsolására szolgál. 9 Üzemi kijelzı

10 Azt mutatja, hogy a készülék be van kapcsolva. Akkor világít, ha a gomb be van nyomva és nem világít, ha a gomb nincs benyomva. Ellenırzı lámpa NINCS SÓ Akkor világít, ha a mosogatógép sótartójában már nincs speciális só. 4) Programtáblázat Program Megnevezés Gomb Munkafolyamatok Mosoga -tó szer 1 Elımosogatás Intenzív program - Normál program (EN szerint) 4 Öko 5 Köztes öblítés - - Elımosogatás hideg vízzel. - Elımosogatás hideg vízzel. Fımosogatás 65 C-on. Két köztes öblítés hideg vízzel. Öblítés 67 C-on. Szárítás meleg levegıvel. Elımosogatás hideg vízzel. Fımosogatás 65 C-on. Köztes öblítés hideg vízzel. Öblítés 67 C-on. Szárítás meleg levegıvel. Fımosogatás 55 Con. Köztes öblítés hideg vízzel. Öblítés 67 C-on. Szárítás meleg levegıvel. Köztes öblítés hideg vízzel. Öblítés 67 C-on. Szárítás meleg levegıvel. Utasítás: Az elımosogatási programot csak feltöltetnél végezze! Mosogatószer tartó Az edények szennyezıdési foka és fajtája Edényekhez és lábasokhoz, amelyeket csak késıbb szeretne elmosogatni. Erısen szennyezett edényekhez, lábasokhoz, nem érzékeny edényekhez. 9 teríték. Átlagosan szennyezett edényekhez és lábasokhoz. 9 teríték. Enyhén szennyezett edényekhez, amelyeket a használat után rögtön elmosogat. 9 teríték. Tiszta vagy poros edények leöblítéséhez és szárításához. 9 teríték. A mosogatószer tartó a készülék ajtajának belsı oldalán található. Amennyiben a fedı csukva van: 1) Nyomja meg a "C" záróelemet (9a -9b ábra): a fedı kinyílik. 2) Töltse a mosogatószert a tartóba! Figyelje az adagolásra vonatkozó esetleges jelzéseket, hogy a helyes mennyiséget töltse be! 3) A bezáráshoz nyomja lefelé a fedıt, amíg bekattan; a mosogatási program közben a tartó automatikusan kinyílik. 9a ábra 6) Az edények bepakolása 9b ábra A mosogatógép befogadó képessége 9 teríték, a tálaló edényeket is beleszámítva. Mielıtt bepakolná az edényeket a kosarakba: távolítsa el a nagyobb ételmaradékokat (pl. csontokat, szálkákat), amelyek nemcsak a szőrıket tömítik el, hanem a keringtetı szivattyút is károsíthatják. áztassa be a lábasokat, serpenyıket az odaégett ételmaradékokkal, hogy az ételmaradékok könnyebben feloldódjanak; ezután az ALSÓ KOSÁRBA tegye azokat! Az edények leöblítése folyó víz alatt a kosarakba történı bepakolás elıtt felesleges vízpazarlás. Az edények helyes elrendezése biztosítja a jó tisztítási eredményt. FIGYELEM! Gyızıdjön meg arról, hogy az edények stabilan vannak-e bepakolva és nem billenhetnek fel és hogy nem akadályozzák a szórókarok szabad mosását! Ne tegyen túl kicsi tárgyakat az edénykosarakba, mert leeshetnek és akadályozhatják a szórókarokat vagy a keringtetı szivattyút! A csészéket, tálakat, poharakat, lábasokat mindig a nyílásukkal lefelé és ferdén pakolja be, hogy a víz lefolyhasson! Az edényeket és az evıeszközöket úgy pakolja be, hogy ne csússzanak egymásba és ne takarják egymást! A poharakat ne rakja túl közel egymáshoz, hogy elkerülje az üvegek megsérülését és hogy csökkentse az érintkezési felületet! FONTOS: Ellenırizze, hogy az edények tisztíthatóak-e mosogatógépben! A mosogatószer betöltése 15

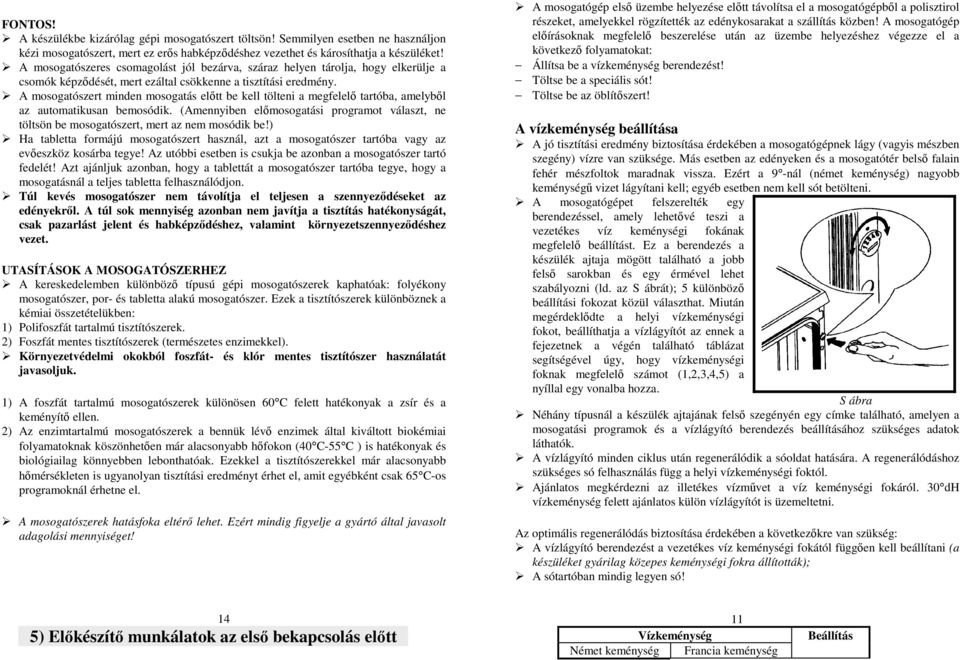

11 FONTOS! A készülékbe kizárólag gépi mosogatószert töltsön! Semmilyen esetben ne használjon kézi mosogatószert, mert ez erıs habképzıdéshez vezethet és károsíthatja a készüléket! A mosogatószeres csomagolást jól bezárva, száraz helyen tárolja, hogy elkerülje a csomók képzıdését, mert ezáltal csökkenne a tisztítási eredmény. A mosogatószert minden mosogatás elıtt be kell tölteni a megfelelı tartóba, amelybıl az automatikusan bemosódik. (Amennyiben elımosogatási programot választ, ne töltsön be mosogatószert, mert az nem mosódik be!) Ha tabletta formájú mosogatószert használ, azt a mosogatószer tartóba vagy az evıeszköz kosárba tegye! Az utóbbi esetben is csukja be azonban a mosogatószer tartó fedelét! Azt ajánljuk azonban, hogy a tablettát a mosogatószer tartóba tegye, hogy a mosogatásnál a teljes tabletta felhasználódjon. Túl kevés mosogatószer nem távolítja el teljesen a szennyezıdéseket az edényekrıl. A túl sok mennyiség azonban nem javítja a tisztítás hatékonyságát, csak pazarlást jelent és habképzıdéshez, valamint környezetszennyezıdéshez vezet. UTASÍTÁSOK A MOSOGATÓSZERHEZ A kereskedelemben különbözı típusú gépi mosogatószerek kaphatóak: folyékony mosogatószer, por- és tabletta alakú mosogatószer. Ezek a tisztítószerek különböznek a kémiai összetételükben: 1) Polifoszfát tartalmú tisztítószerek. 2) Foszfát mentes tisztítószerek (természetes enzimekkel). Környezetvédelmi okokból foszfát- és klór mentes tisztítószer használatát javasoljuk. 1) A foszfát tartalmú mosogatószerek különösen 60 C felett hatékonyak a zsír és a keményítı ellen. 2) Az enzimtartalmú mosogatószerek a bennük lévı enzimek által kiváltott biokémiai folyamatoknak köszönhetıen már alacsonyabb hıfokon (40 C-55 C ) is hatékonyak és biológiailag könnyebben lebonthatóak. Ezekkel a tisztítószerekkel már alacsonyabb hımérsékleten is ugyanolyan tisztítási eredményt érhet el, amit egyébként csak 65 C-os programoknál érhetne el. A mosogatószerek hatásfoka eltérı lehet. Ezért mindig figyelje a gyártó által javasolt adagolási mennyiséget! A mosogatógép elsı üzembe helyezése elıtt távolítsa el a mosogatógépbıl a polisztirol részeket, amelyekkel rögzítették az edénykosarakat a szállítás közben! A mosogatógép elıírásoknak megfelelı beszerelése után az üzembe helyezéshez végezze el a következı folyamatokat: Állítsa be a vízkeménység berendezést! Töltse be a speciális sót! Töltse be az öblítıszert! A vízkeménység beállítása A jó tisztítási eredmény biztosítása érdekében a mosogatógépnek lágy (vagyis mészben szegény) vízre van szüksége. Más esetben az edényeken és a mosogatótér belsı falain fehér mészfoltok maradnak vissza. Ezért a 9 -nál (német keménység) nagyobb keménységő vizet lágyítani kell; egyéb esetben nem kell sót betölteni. A mosogatógépet felszerelték egy berendezéssel, amely lehetıvé teszi a vezetékes víz keménységi fokának megfelelı beállítást. Ez a berendezés a készülék ajtaja mögött található a jobb felsı sarokban és egy érmével lehet szabályozni (ld. az S ábrát); 5 különbözı beállítási fokozat közül választhat. Miután megérdeklıdte a helyi vízkeménységi fokot, beállíthatja a vízlágyítót az ennek a fejezetnek a végén található táblázat segítségével úgy, hogy vízkeménységi foknak megfelelı számot (1,2,3,4,5) a nyíllal egy vonalba hozza. S ábra Néhány típusnál a készülék ajtajának felsı szegényén egy címke található, amelyen a mosogatási programok és a vízlágyító berendezés beállításához szükséges adatok láthatók. A vízlágyító minden ciklus után regenerálódik a sóoldat hatására. A regenerálódáshoz szükséges só felhasználás függ a helyi vízkeménységi foktól. Ajánlatos megkérdezni az illetékes vízmővet a víz keménységi fokáról. 30 dh vízkeménység felett ajánlatos külön vízlágyítót is üzemeltetni. Az optimális regenerálódás biztosítása érdekében a következıkre van szükség: A vízlágyító berendezést a vezetékes víz keménységi fokától függıen kell beállítani (a készüléket gyárilag közepes keménységi fokra állították); A sótartóban mindig legyen só! 14 5) Elıkészítı munkálatok az elsı bekapcsolás elıtt 11 Vízkeménység Német keménység Francia keménység Beállítás

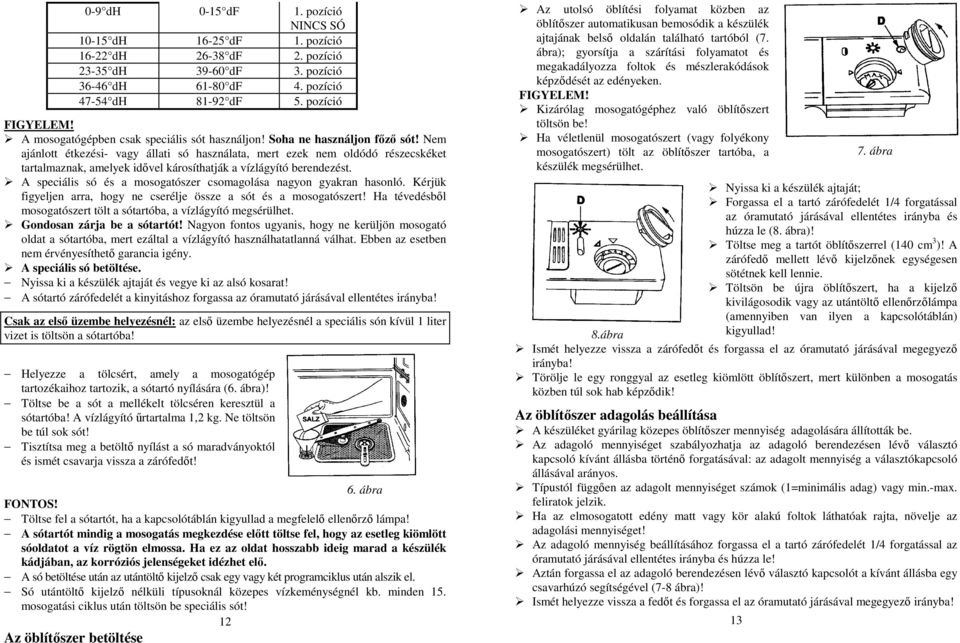

12 0-9 dh 0-15 df 1. pozíció NINCS SÓ dh df 1. pozíció dh df 2. pozíció dh df 3. pozíció dh df 4. pozíció dh df 5. pozíció FIGYELEM! A mosogatógépben csak speciális sót használjon! Soha ne használjon fızı sót! Nem ajánlott étkezési- vagy állati só használata, mert ezek nem oldódó részecskéket tartalmaznak, amelyek idıvel károsíthatják a vízlágyító berendezést. A speciális só és a mosogatószer csomagolása nagyon gyakran hasonló. Kérjük figyeljen arra, hogy ne cserélje össze a sót és a mosogatószert! Ha tévedésbıl mosogatószert tölt a sótartóba, a vízlágyító megsérülhet. Gondosan zárja be a sótartót! Nagyon fontos ugyanis, hogy ne kerüljön mosogató oldat a sótartóba, mert ezáltal a vízlágyító használhatatlanná válhat. Ebben az esetben nem érvényesíthetı garancia igény. A speciális só betöltése. Nyissa ki a készülék ajtaját és vegye ki az alsó kosarat! A sótartó zárófedelét a kinyitáshoz forgassa az óramutató járásával ellentétes irányba! Csak az elsı üzembe helyezésnél: az elsı üzembe helyezésnél a speciális són kívül 1 liter vizet is töltsön a sótartóba! Helyezze a tölcsért, amely a mosogatógép tartozékaihoz tartozik, a sótartó nyílására (6. ábra)! Töltse be a sót a mellékelt tölcséren keresztül a sótartóba! A vízlágyító őrtartalma 1,2 kg. Ne töltsön be túl sok sót! Tisztítsa meg a betöltı nyílást a só maradványoktól és ismét csavarja vissza a zárófedıt! 6. ábra FONTOS! Töltse fel a sótartót, ha a kapcsolótáblán kigyullad a megfelelı ellenırzı lámpa! A sótartót mindig a mosogatás megkezdése elıtt töltse fel, hogy az esetleg kiömlött sóoldatot a víz rögtön elmossa. Ha ez az oldat hosszabb ideig marad a készülék kádjában, az korróziós jelenségeket idézhet elı. A só betöltése után az utántöltı kijelzı csak egy vagy két programciklus után alszik el. Só utántöltı kijelzı nélküli típusoknál közepes vízkeménységnél kb. minden 15. mosogatási ciklus után töltsön be speciális sót! 12 Az öblítıszer betöltése Az utolsó öblítési folyamat közben az öblítıszer automatikusan bemosódik a készülék ajtajának belsı oldalán található tartóból (7. ábra); gyorsítja a szárítási folyamatot és megakadályozza foltok és mészlerakódások képzıdését az edényeken. FIGYELEM! Kizárólag mosogatógéphez való öblítıszert töltsön be! Ha véletlenül mosogatószert (vagy folyékony mosogatószert) tölt az öblítıszer tartóba, a készülék megsérülhet. 7. ábra Nyissa ki a készülék ajtaját; Forgassa el a tartó zárófedelét 1/4 forgatással az óramutató járásával ellentétes irányba és húzza le (8. ábra)! Töltse meg a tartót öblítıszerrel (140 cm 3 )! A zárófedı mellett lévı kijelzınek egységesen sötétnek kell lennie. Töltsön be újra öblítıszert, ha a kijelzı kivilágosodik vagy az utántöltı ellenırzılámpa (amennyiben van ilyen a kapcsolótáblán) 8.ábra kigyullad! Ismét helyezze vissza a zárófedıt és forgassa el az óramutató járásával megegyezı irányba! Törölje le egy ronggyal az esetleg kiömlött öblítıszert, mert különben a mosogatás közben túl sok hab képzıdik! Az öblítıszer adagolás beállítása A készüléket gyárilag közepes öblítıszer mennyiség adagolására állították be. Az adagoló mennyiséget szabályozhatja az adagoló berendezésen lévı választó kapcsoló kívánt állásba történı forgatásával: az adagolt mennyiség a választókapcsoló állásával arányos. Típustól függıen az adagolt mennyiséget számok (1=minimális adag) vagy min.-max. feliratok jelzik. Ha az elmosogatott edény matt vagy kör alakú foltok láthatóak rajta, növelje az adagolási mennyiséget! Az adagoló mennyiség beállításához forgassa el a tartó zárófedelét 1/4 forgatással az óramutató járásával ellentétes irányba és húzza le! Aztán forgassa el az adagoló berendezésen lévı választó kapcsolót a kívánt állásba egy csavarhúzó segítségével (7-8 ábra)! Ismét helyezze vissza a fedıt és forgassa el az óramutató járásával megegyezı irányba! 13
