TEKA HASZNÁLATI ÚTMUTATÓ A TDW 45 FI TÍPUSÚ MOSOGATÓGÉPHEZ. Mőszaki adatok, megfelelıségi nyilatkozat. Maximális teljesítmény: Szükséges biztosíték:

Átírás

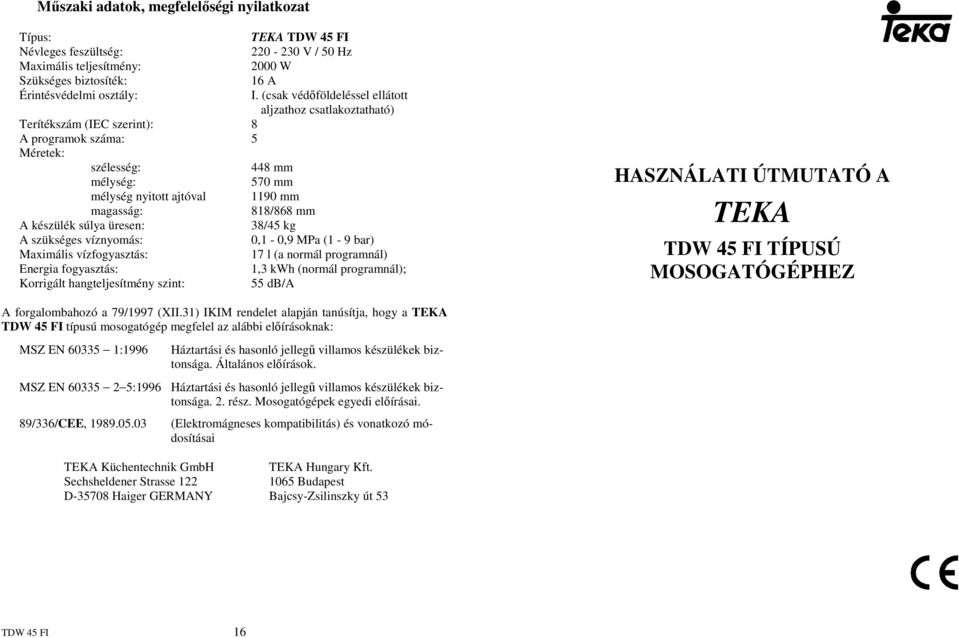

1 Mőszaki adatok, megfelelıségi nyilatkozat Típus: Névleges feszültség: Maximális teljesítmény: Szükséges biztosíték: Érintésvédelmi osztály: Terítékszám (IEC szerint): 8 A programok száma: 5 Méretek: szélesség: mélység: mélység nyitott ajtóval magasság: A készülék súlya üresen: A szükséges víznyomás: Maximális vízfogyasztás: Energia fogyasztás: Korrigált hangteljesítmény szint: TEKA TDW 45 FI V / 50 Hz 2000 W 16 A I. (csak védıföldeléssel ellátott aljzathoz csatlakoztatható) 448 mm 570 mm 1190 mm 818/868 mm 38/45 kg 0,1-0,9 MPa (1-9 bar) 17 l (a normál programnál) 1,3 kwh (normál programnál); 55 db/a HASZNÁLATI ÚTMUTATÓ A TEKA TDW 45 FI TÍPUSÚ MOSOGATÓGÉPHEZ A forgalombahozó a 79/1997 (XII.31) IKIM rendelet alapján tanúsítja, hogy a TEKA TDW 45 FI típusú mosogatógép megfelel az alábbi elıírásoknak: MSZ EN :1996 Háztartási és hasonló jellegő villamos készülékek biztonsága. Általános elıírások. MSZ EN :1996 Háztartási és hasonló jellegő villamos készülékek biztonsága. 2. rész. Mosogatógépek egyedi elıírásai. 89/336/CEE, (Elektromágneses kompatibilitás) és vonatkozó módosításai TEKA Küchentechnik GmbH TEKA Hungary Kft. Sechsheldener Strasse Budapest D Haiger GERMANY Bajcsy-Zsilinszky út 53 TDW 45 FI 16

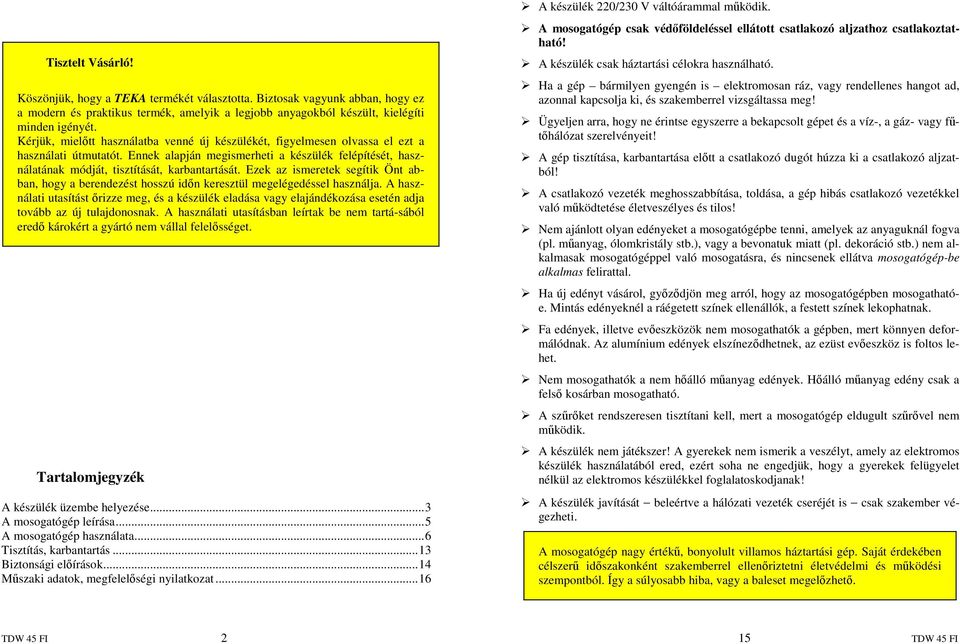

2 Tisztelt Vásárló! Köszönjük, hogy a TEKA termékét választotta. Biztosak vagyunk abban, hogy ez a modern és praktikus termék, amelyik a legjobb anyagokból készült, kielégíti minden igényét. Kérjük, mielıtt használatba venné új készülékét, figyelmesen olvassa el ezt a használati útmutatót. Ennek alapján megismerheti a készülék felépítését, használatának módját, tisztítását, karbantartását. Ezek az ismeretek segítik Önt abban, hogy a berendezést hosszú idın keresztül megelégedéssel használja. A használati utasítást ırizze meg, és a készülék eladása vagy elajándékozása esetén adja tovább az új tulajdonosnak. A használati utasításban leírtak be nem tartá-sából eredı károkért a gyártó nem vállal felelısséget. Tartalomjegyzék A készülék üzembe helyezése...3 A mosogatógép leírása...5 A mosogatógép használata...6 Tisztítás, karbantartás...13 Biztonsági elıírások...14 Mőszaki adatok, megfelelıségi nyilatkozat...16 A készülék 220/230 V váltóárammal mőködik. A mosogatógép csak védıföldeléssel ellátott csatlakozó aljzathoz csatlakoztatható! A készülék csak háztartási célokra használható. Ha a gép bármilyen gyengén is elektromosan ráz, vagy rendellenes hangot ad, azonnal kapcsolja ki, és szakemberrel vizsgáltassa meg! Ügyeljen arra, hogy ne érintse egyszerre a bekapcsolt gépet és a víz-, a gáz- vagy főtıhálózat szerelvényeit! A gép tisztítása, karbantartása elıtt a csatlakozó dugót húzza ki a csatlakozó aljzatból! A csatlakozó vezeték meghosszabbítása, toldása, a gép hibás csatlakozó vezetékkel való mőködtetése életveszélyes és tilos! Nem ajánlott olyan edényeket a mosogatógépbe tenni, amelyek az anyaguknál fogva (pl. mőanyag, ólomkristály stb.), vagy a bevonatuk miatt (pl. dekoráció stb.) nem alkalmasak mosogatógéppel való mosogatásra, és nincsenek ellátva mosogatógép-be alkalmas felirattal. Ha új edényt vásárol, gyızıdjön meg arról, hogy az mosogatógépben mosogathatóe. Mintás edényeknél a ráégetett színek ellenállók, a festett színek lekophatnak. Fa edények, illetve evıeszközök nem mosogathatók a gépben, mert könnyen deformálódnak. Az alumínium edények elszínezıdhetnek, az ezüst evıeszköz is foltos lehet. Nem mosogathatók a nem hıálló mőanyag edények. Hıálló mőanyag edény csak a felsı kosárban mosogatható. A szőrıket rendszeresen tisztítani kell, mert a mosogatógép eldugult szőrıvel nem mőködik. A készülék nem játékszer! A gyerekek nem ismerik a veszélyt, amely az elektromos készülék használatából ered, ezért soha ne engedjük, hogy a gyerekek felügyelet nélkül az elektromos készülékkel foglalatoskodjanak! A készülék javítását beleértve a hálózati vezeték cseréjét is csak szakember végezheti. A mosogatógép nagy értékő, bonyolult villamos háztartási gép. Saját érdekében célszerő idıszakonként szakemberrel ellenıriztetni életvédelmi és mőködési szempontból. Így a súlyosabb hiba, vagy a baleset megelızhetı. TDW 45 FI 2 15 TDW 45 FI

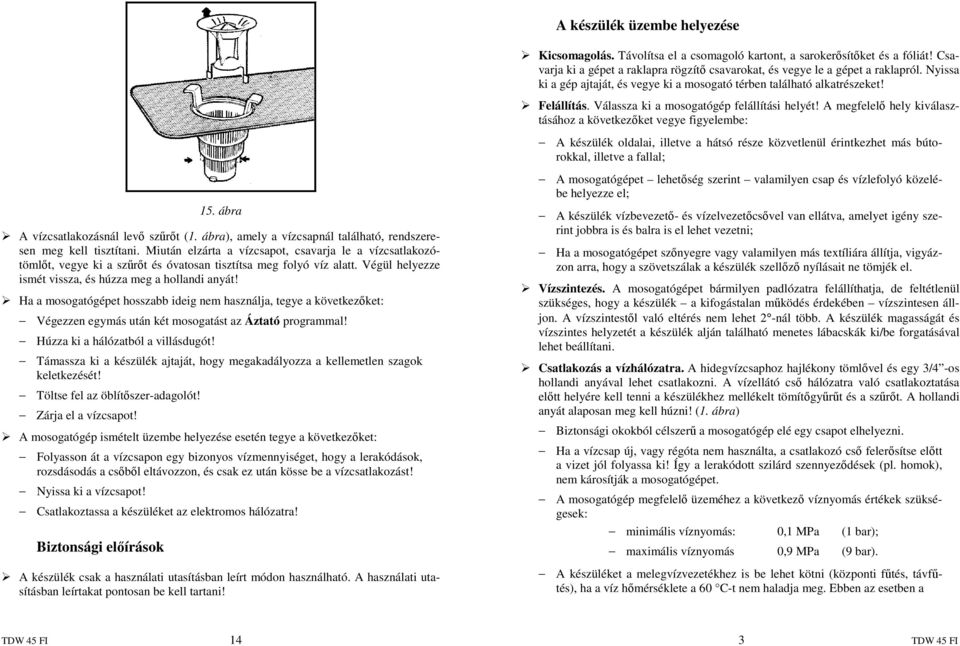

3 A készülék üzembe helyezése 15. ábra A vízcsatlakozásnál levı szőrıt (1. ábra), amely a vízcsapnál található, rendszeresen meg kell tisztítani. Miután elzárta a vízcsapot, csavarja le a vízcsatlakozótömlıt, vegye ki a szőrıt és óvatosan tisztítsa meg folyó víz alatt. Végül helyezze ismét vissza, és húzza meg a hollandi anyát! Ha a mosogatógépet hosszabb ideig nem használja, tegye a következıket: Végezzen egymás után két mosogatást az Áztató programmal! Húzza ki a hálózatból a villásdugót! Támassza ki a készülék ajtaját, hogy megakadályozza a kellemetlen szagok keletkezését! Töltse fel az öblítıszer-adagolót! Zárja el a vízcsapot! A mosogatógép ismételt üzembe helyezése esetén tegye a következıket: Folyasson át a vízcsapon egy bizonyos vízmennyiséget, hogy a lerakódások, rozsdásodás a csıbıl eltávozzon, és csak ez után kösse be a vízcsatlakozást! Nyissa ki a vízcsapot! Csatlakoztassa a készüléket az elektromos hálózatra! Biztonsági elıírások A készülék csak a használati utasításban leírt módon használható. A használati utasításban leírtakat pontosan be kell tartani! Kicsomagolás. Távolítsa el a csomagoló kartont, a sarokerısítıket és a fóliát! Csavarja ki a gépet a raklapra rögzítı csavarokat, és vegye le a gépet a raklapról. Nyissa ki a gép ajtaját, és vegye ki a mosogató térben található alkatrészeket! Felállítás. Válassza ki a mosogatógép felállítási helyét! A megfelelı hely kiválasztásához a következıket vegye figyelembe: A készülék oldalai, illetve a hátsó része közvetlenül érintkezhet más bútorokkal, illetve a fallal; A mosogatógépet lehetıség szerint valamilyen csap és vízlefolyó közelébe helyezze el; A készülék vízbevezetı- és vízelvezetıcsıvel van ellátva, amelyet igény szerint jobbra is és balra is el lehet vezetni; Ha a mosogatógépet szınyegre vagy valamilyen más textíliára állítja, vigyázzon arra, hogy a szövetszálak a készülék szellızı nyílásait ne tömjék el. Vízszintezés. A mosogatógépet bármilyen padlózatra felállíthatja, de feltétlenül szükséges, hogy a készülék a kifogástalan mőködés érdekében vízszintesen álljon. A vízszintestıl való eltérés nem lehet 2 -nál több. A készülék magasságát és vízszintes helyzetét a készülék alján található menetes lábacskák ki/be forgatásával lehet beállítani. Csatlakozás a vízhálózatra. A hidegvízcsaphoz hajlékony tömlıvel és egy 3/4 -os hollandi anyával lehet csatlakozni. A vízellátó csı hálózatra való csatlakoztatása elıtt helyére kell tenni a készülékhez mellékelt tömítıgyőrőt és a szőrıt. A hollandi anyát alaposan meg kell húzni! (1. ábra) Biztonsági okokból célszerő a mosogatógép elé egy csapot elhelyezni. Ha a vízcsap új, vagy régóta nem használta, a csatlakozó csı felerısítse elıtt a vizet jól folyassa ki! Így a lerakódott szilárd szennyezıdések (pl. homok), nem károsítják a mosogatógépet. A mosogatógép megfelelı üzeméhez a következı víznyomás értékek szükségesek: minimális víznyomás: 0,1 MPa (1 bar); maximális víznyomás 0,9 MPa (9 bar). A készüléket a melegvízvezetékhez is be lehet kötni (központi főtés, távfőtés), ha a víz hımérséklete a 60 C-t nem haladja meg. Ebben az esetben a TDW 45 FI 14 3 TDW 45 FI

4 mosogatás ideje kb. 15 perccel megrövidül, csökken az energia felhasználás, de kis mértékben a mosogatás hatékonysága is csökken. A melegvízvezetékhez való csatlakoztatást ugyanúgy kell elvégezni, mint a hidegvíz-csatlakoztatást. Az ürítıcsı csatlakoztatása. Az elvezetı tömlıt vezesse legalább 4 cm át-mérıjő lefolyócsıbe vagy akassza a mosogatókagylóra! A csı szabad végének a talajtól legalább 32 cm, és legfeljebb 80 cm magasságban kell lennie (2. ábra)! Nem szabad, hogy a csı vége vízbe érjen! A tömlı megtörését, összenyomódását kerülni kell! Ha a vízelvezetı csı végét a mosogatóba akasztja, használja azt a mőanyag alkatrészt, amelyik segíti a csı végének beakasztását. Tisztítás, karbantartás Tisztítás, karbantartás elıtt a villásdugót mindig húzza ki a konnektorból és válassza le a készüléket a vízvezetékrıl! A mosogatógép külsı részeit nedves ronggyal tisztítsa, semmi esetre se használjon súrolószert vagy oldószert! Az esetleges foltokat a készülék belsejében levı foltok kivételével ecetes-vizes ronggyal távolíthatja el. Ha a készüléket hosszabb ideig nem használja, akkor tisztítsa és szárítsa meg a készülék belsı falait is! Az ajtó tömítését nedves szivaccsal törölje le! A szőrıcsoport tisztítása. Ajánlatos a szőrıcsoportot minden mosogatás után ellenırizni és az esetleges szennyezıdésektıl megtisztítani. A szőrıcsoport kivételéhez csavarja a szőrıt a nyíl irányába (13. ábra) és emelje felfelé! A szőrıcsoport elemei rugalmasan kapcsolódnak egymáshoz. Enyhe nyomással szerelhetık szét (14. és 15. ábra). 1. ábra 2. ábra Elektromos csatlakoztatás. A mosogatógépet csak szabályszerően földelt hálózathoz szabad csatlakoztatni, miután meggyızıdött arról, hogy a lakásban lévı hálózati feszültség megegyezik a készülék hátoldalán található adatlapon feltüntetett feszültséggel. Ellenırizni kell továbbá, hogy a lakás elektromos hálózatának, a biztosítéknak, illetve az órának a terhelhetısége megfelel-e az adatlapon szereplı értéknek! Ha készülék dugójának a formája nem egyezik meg a aljzatéval, akkor a készülék dugóját egy megfelelıre kell kicserélni! Semmiféleképpen ne használjon adaptert vagy elágazó csatlakozót, mert ez túlmelegedéshez vezethet. 13. ábra 14. ábra A szőrıcsoport elemeit beleértve a mikroszőrı szitáját is folyó vízben gondosan tisztítsa meg! A szőrık visszaszerelésekor ügyeljen a szőrık megfelelı pozíciójú összeillesztésére! A szőrık helytelen visszaszerelése az öblítı szivattyú sérülését okozhatja. Elengedhetetlen, hogy a szőrıket a fent leírtak szerint rendszeresen megtisztítsa, mert a mosogatógép eldugult szőrıvel nem mőködik. A tisztítás gyakorisága függ az edények szennyezettségétıl és a szennyezıdés milyenségétıl. TDW 45 FI 4 13 TDW 45 FI

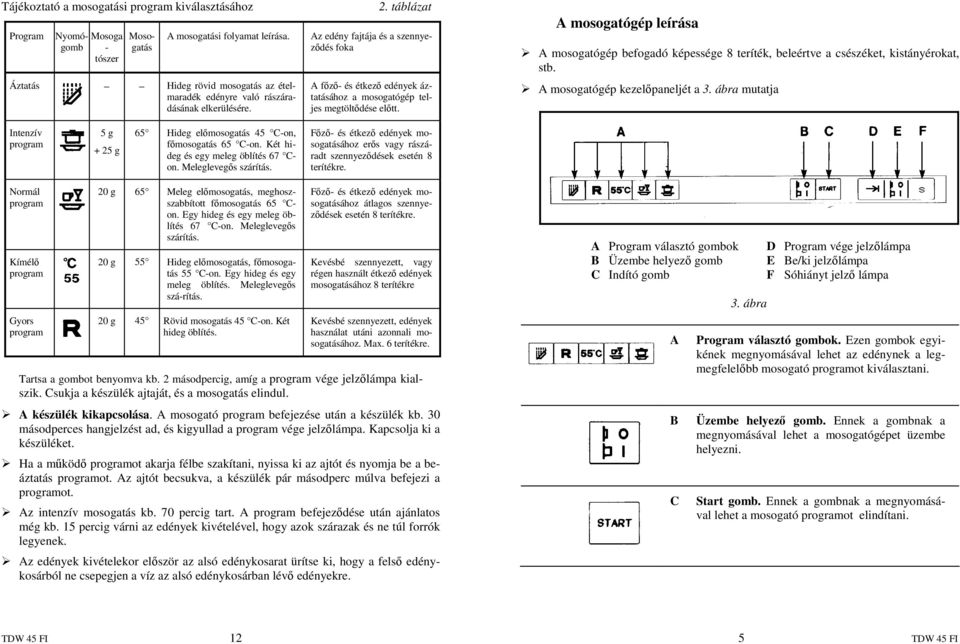

5 Tájékoztató a mosogatási program kiválasztásához Program Nyomó- Mosoga gomb - tószer Mosogatás A mosogatási folyamat leírása. Áztatás Hideg rövid mosogatás az ételmaradék edényre való rászáradásának elkerülésére. 2. táblázat Az edény fajtája és a szennyezıdés foka A fızı- és étkezı edények áztatásához a mosogatógép teljes megtöltıdése elıtt. A mosogatógép leírása A mosogatógép befogadó képessége 8 teríték, beleértve a csészéket, kistányérokat, stb. A mosogatógép kezelıpaneljét a 3. ábra mutatja Intenzív program 5 g + 25 g 65 Hideg elımosogatás 45 C-on, fımosogatás 65 C-on. Két hideg és egy meleg öblítés 67 Con. Meleglevegıs szárítás. Fızı- és étkezı edények mosogatásához erıs vagy rászáradt szennyezıdések esetén 8 terítékre. Normál program Kímélı program Gyors program 20 g 65 Meleg elımosogatás, meghoszszabbított fımosogatás 65 Con. Egy hideg és egy meleg öblítés 67 C-on. Meleglevegıs szárítás. 20 g 55 Hideg elımosogatás, fımosogatás 55 C-on. Egy hideg és egy meleg öblítés. Meleglevegıs szá-rítás. 20 g 45 Rövid mosogatás 45 C-on. Két hideg öblítés. Fızı- és étkezı edények mosogatásához átlagos szennyezıdések esetén 8 terítékre. Kevésbé szennyezett, vagy régen használt étkezı edények mosogatásához 8 terítékre Kevésbé szennyezett, edények használat utáni azonnali mosogatásához. Max. 6 terítékre. Tartsa a gombot benyomva kb. 2 másodpercig, amíg a program vége jelzılámpa kialszik. Csukja a készülék ajtaját, és a mosogatás elindul. A készülék kikapcsolása. A mosogató program befejezése után a készülék kb. 30 másodperces hangjelzést ad, és kigyullad a program vége jelzılámpa. Kapcsolja ki a készüléket. Ha a mőködı programot akarja félbe szakítani, nyissa ki az ajtót és nyomja be a beáztatás programot. Az ajtót becsukva, a készülék pár másodperc múlva befejezi a programot. Az intenzív mosogatás kb. 70 percig tart. A program befejezıdése után ajánlatos még kb. 15 percig várni az edények kivételével, hogy azok szárazak és ne túl forrók legyenek. Az edények kivételekor elıször az alsó edénykosarat ürítse ki, hogy a felsı edénykosárból ne csepegjen a víz az alsó edénykosárban lévı edényekre. A Program választó gombok B Üzembe helyezı gomb C Indító gomb A B C 3. ábra D Program vége jelzılámpa E Be/ki jelzılámpa F Sóhiányt jelzı lámpa Program választó gombok. Ezen gombok egyikének megnyomásával lehet az edénynek a legmegfelelıbb mosogató programot kiválasztani. Üzembe helyezı gomb. Ennek a gombnak a megnyomásával lehet a mosogatógépet üzembe helyezni. Start gomb. Ennek a gombnak a megnyomásával lehet a mosogató programot elindítani. TDW 45 FI 12 5 TDW 45 FI

6 D Program vége jelzılámpa. Ez a jelzılámpa azt mutatja, hogy a mosogató program befejezıdött. E BE/KI jelzı lámpa. Ez a jelzılámpa mutatja, hogy a készülék áram alatt van-e. Ha a B gomb be van nyomva, a készülék kikapcsolt állapotban, ha nincs benyomva bekapcsolt állapotban van. F Sóhiányt jelzı lámpa. Ez a jelzılámpa mutatja, hogy a készülékben lévı sómennyiség elegendıe. 11. ábra 12. ábra A mosogatógép használata A mosogatógép kinyitásához fogja meg a kézi fogantyút, és húzza elıre! Az edények mosogatógépbe való behelyezése elıtt Távolítsa el a nagyobb ételmaradékokat az edényrıl, hogy elkerülje, a szőrı eldugulását! A fazekakat és a serpenyıket ha odaégett ételdarabok vannak rajtuk ajánlatos a mosogatás elıtt beáztatni. A mosogatógépet vízlágyító sóval kell feltölteni. A készülék egy speciális vízlágyító berendezéssel van ellátva, melynek az a feladata, hogy a vizet a mész- és a magnéziumsóktól megtisztítsa. Ezek a sók ugyanis az edényeken könnyen lerakódhatnak, fehér foltokat hagyhatnak. A vízlágyító só hiányát a kapcsoló táblán kigyulladó ellenırzı lámpa jelzi. A készülék alján található az a tartó, amelyikbe a lágyításhoz szükséges lágyító sót kell betölteni. A vízlágyításhoz csak speciális vízlágyító só használható! A só betöltéséhez csavarja le a tartó tetejét az óramutató járásával ellentétes irányba, és öntse a tartóba a tölcsér segítségével a vízlágyító sót, amíg az tele nem lesz (4. ábra). Elıfordulhat, hogy a só betöltése közben némi víz is távozik a tartályból, de ez normális. Csavarja vissza a tartó tetejét, de elıtte tisztítsa meg az esetlegesen lerakódott sómaradványoktól! Az öblítıszer betöltése után zárja be az öblítıszer adagoló tetejét. Az öblítıszer a mosogatás utolsó fázisában automatikusan kerül a vízbe. Az öblítıszer elısegíti az edények gyors, foltmentes száradását, és megakadályozza a mésztartalmú lerakódások képzıdését. Csak olyan öblítıszert használjon, amelyik a mosogatógépben alkalmazható! Az öblítıszer adagolását a csap állításával lehet szabályozni. Az adagolás mértékét a feltüntetett számok jelzik. Az öblítıszer-adagolót a mosogatógép szerelésekor a legkisebb értékre állítják. Azt ajánljuk, hogy az adagolószabályozót kezdetben hagyja az eredeti beállítás szerint, és csak néhány mosogatás után állítsa át a következıképpen: emelje egy fokozattal az adagot, ha az edény fénytelen marad, vagy kör alakú foltok maradnak rajta.; csökkentse egy fokozattal az adagot, ha árnyfoltok látszanak az edényen, vagy ha az edény ragadós. Programválasztás. Miután az edényeket elrendezte, válassza ki a megfelelı mosogató programot. A programválasztást a 2. táblázat adatai segítik. A programválasztás egyszerően a megfelelı gomb megnyomását jelenti. Ennél a típusnál a programválasztás nyitott ajtónál történik. A készülék bekapcsolása. Az elızı bekezdésekben leírt mőveletek elvégzése után nyissa ki teljesen a vízcsapot, és nyomja meg a bekapcsoló gombot (3. ábra C)! A gomb megnyomásával kigyullad a be/ki jelzılámpa és a program vége jelzılámpa. TDW 45 FI 6 11 TDW 45 FI

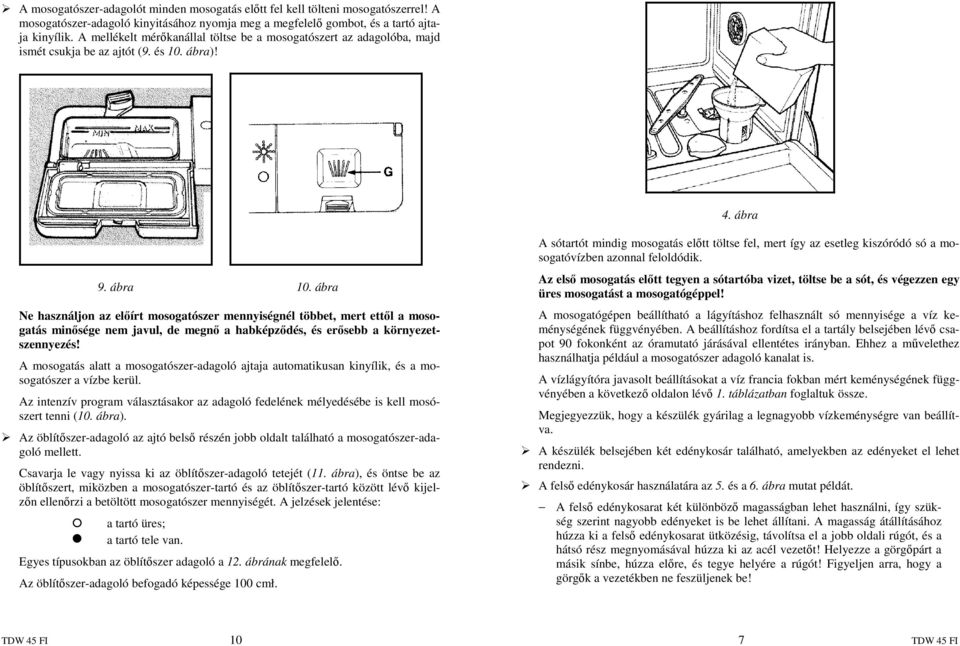

7 A mosogatószer-adagolót minden mosogatás elıtt fel kell tölteni mosogatószerrel! A mosogatószer-adagoló kinyitásához nyomja meg a megfelelı gombot, és a tartó ajtaja kinyílik. A mellékelt mérıkanállal töltse be a mosogatószert az adagolóba, majd ismét csukja be az ajtót (9. és 10. ábra)! 4. ábra 9. ábra 10. ábra Ne használjon az elıírt mosogatószer mennyiségnél többet, mert ettıl a mosogatás minısége nem javul, de megnı a habképzıdés, és erısebb a környezetszennyezés! A mosogatás alatt a mosogatószer-adagoló ajtaja automatikusan kinyílik, és a mosogatószer a vízbe kerül. Az intenzív program választásakor az adagoló fedelének mélyedésébe is kell mosószert tenni (10. ábra). Az öblítıszer-adagoló az ajtó belsı részén jobb oldalt található a mosogatószer-adagoló mellett. Csavarja le vagy nyissa ki az öblítıszer-adagoló tetejét (11. ábra), és öntse be az öblítıszert, miközben a mosogatószer-tartó és az öblítıszer-tartó között lévı kijelzın ellenırzi a betöltött mosogatószer mennyiségét. A jelzések jelentése: a tartó üres; a tartó tele van. Egyes típusokban az öblítıszer adagoló a 12. ábrának megfelelı. Az öblítıszer-adagoló befogadó képessége 100 cmł. A sótartót mindig mosogatás elıtt töltse fel, mert így az esetleg kiszóródó só a mosogatóvízben azonnal feloldódik. Az elsı mosogatás elıtt tegyen a sótartóba vizet, töltse be a sót, és végezzen egy üres mosogatást a mosogatógéppel! A mosogatógépen beállítható a lágyításhoz felhasznált só mennyisége a víz keménységének függvényében. A beállításhoz fordítsa el a tartály belsejében lévı csapot 90 fokonként az óramutató járásával ellentétes irányban. Ehhez a mővelethez használhatja például a mosogatószer adagoló kanalat is. A vízlágyítóra javasolt beállításokat a víz francia fokban mért keménységének függvényében a következı oldalon lévı 1. táblázatban foglaltuk össze. Megjegyezzük, hogy a készülék gyárilag a legnagyobb vízkeménységre van beállítva. A készülék belsejében két edénykosár található, amelyekben az edényeket el lehet rendezni. A felsı edénykosár használatára az 5. és a 6. ábra mutat példát. A felsı edénykosarat két különbözı magasságban lehet használni, így szükség szerint nagyobb edényeket is be lehet állítani. A magasság átállításához húzza ki a felsı edénykosarat ütközésig, távolítsa el a jobb oldali rúgót, és a hátsó rész megnyomásával húzza ki az acél vezetıt! Helyezze a görgıpárt a másik sínbe, húzza elıre, és tegye helyére a rúgót! Figyeljen arra, hogy a görgık a vezetékben ne feszüljenek be! TDW 45 FI 10 7 TDW 45 FI

8 A vízlágyító javasolt beállítása A víz keménysége német fokban A víz keménysége francia fokban 0-10 dh 0-15 df Beállítás 1. táblázat Só hozzáadásra nincs szükség Az alsó edénykosár használatára a 7. és a 8. ábra mutat példát. Az alsó edénykosár használatakor a mosogatógép ajtaját teljesen nyissa ki, és az alsó edénykosarat ütközésig húzza ki! dh df Közepes beállítás dh df Maximális beállítás 7. ábra 8. ábra 5. ábra 6. ábra A felsı edénykosárban kis- vagy közepes mérető edények helyezhetık el, mint pl. poharak, poháralátétek, kávés- és teás-csészék, salátástálak stb. A kevésbé szennyezıdött, lapos serpenyıket és lábosokat is itt célszerő mosogatni. Közepes mérető edények mosogatásakor az edénykosarat az alsó pozícióban kell használni. A tányérokat mindig függılegesen; a poharakat, csészéket, fazekakat és lábosokat nyílásukkal lefelé helyezze be az edénykosárba! A poharakat, csészéket az edénykosár bal oldalán, két szinten lehet elhelyezni. A tányérok helye jobb oldalon van. Az alsó edénykosár magassága nem állítható. Az alsó edénykosárba az erısen szennyezett edényeket kell elhelyezni, mivel az alsó szórófej mosóhatása erıteljesebb. Az alsó edénykosárba tegye a lapos és leveses tányérokat, a desszertes tányérokat, a fazekakat, serpenyıket, fedıket és tálcákat! A lapos, leveses és desszertes tányérokat a megfelelı illesztékbe állítsa, ügyelve arra, hogy a tányérok között elegendı hely maradjon. A tányérok mindig függılegesen álljanak, hogy a víz le tudjon csorogni róluk. Az evıeszközöket a jó elmoshatóság érdekében fogantyújukkal lefelé helyezze az evıeszköztartóba, lehetıség szerint ne túl szorosan! A fazekakat és a serpenyıket nyílásukkal lefelé helyezze el, hogy a lentrıl jövı vízsugár az edényeket jól átöblítse, és az edényekbıl ki tudjon csorogni. Az alsó edénykosárban ne mosogasson mőanyag tányért vagy poharat, mert az alsó szórófej erıs vízsugara ezeket könnyen felboríthatja. Néhány mosogatás után kialakul, hogy hogyan lehet az edényeket a kosarakban optimálisan elrendezni. Az ajtó belsı részén található a mosogató- és az öblitıszer-adagoló. A mosogatószer-adagoló balra, az öblítıszer-adagoló pedig jobbra. TDW 45 FI 8 9 TDW 45 FI
